Расчет п образной лестницы с поворотом на 180 градусов
Исходные данные
Лестница
Проём
Ступени
Подступенки
Косоуры (Тетива)
Результаты расчёта
Лестница
Ступени
Косоуры (Тетива)
Подступенки
Поручни
Информация
Онлайн калькулятор для расчета лестницы на второй этаж с поворотом на 180 и площадкой – интерактивная система нашего сайта, будет полезна как профессионалам своего дела, так и новичкам решившим сделать лестницу своими руками. Программа позволяет произвести точный расчет с погрешностью до миллиметра, автоматически произведенный расчет позволяет подобрать оптимальную высоту и ширину ступеней, угол наклона и точные длины верхней и нижней тетивы. Давайте разберемся, как провести расчет лестницы на второй этаж в частном доме, с помощью данного калькулятора.
Особенности онлайн калькулятора.
Для удобства использования, онлайн калькулятор разделен на 2 основных блока:
- Слева, раздел калькулятора предназначен для ввода данных, включает в себя стандартные размеры и подсказки. Вам не придется долго разбираться, достаточно просто сравнить числовые данные, с данными на чертежах.
- Справа, калькулятор содержит в себе чертежи высочайшей точности, выполненные непосредственно под ваш проект. Вы можете их сохранить и распечатать у себя на компьютере. Для дальнейшего использования в изготовлении лестницы.
- Данная версия калькулятора подойдет не только для лестниц, выполненных из дерева, но и отлично подойдет для расчета металлической лестницы с чертежами, так как принцип проектирования и расчета обоих типов лестниц практически одинаков.
Справочная информация для расчёта ступений
Наш калькулятор помогает оптимально подобрать «удобные» размеры степеней, их высоту, ширину и угол наклона тетивы для двухмаршевой лестницы с площадкой. Оптимальный наклон лестничной тетивы для удобства ходьбы составляет 30-40 градусов. Самой подходящей высотой шага считается 15-20 сантиметров. При этом ширина ступени 27-32 сантиметра. Но не стоит забывать о размерах ступеней выполненных в заводских условиях, их стандартные размеры в большинстве случаев имеют ширину 30 см. Если вы планируете использовать заводские ступени при изготовлении лестницы, этот момент необходимо учитывать, так как данный калькулятор лестницы производит расчет по вашим данным, подготовьте все цифры расчета заранее.Так же особое внимание стоит обратить на поворотную площадку, «заводские» площадки имеют определенные размеры, которые лучше сразу уточнить у производителя, исходя из подобранной площадки, и следует проектировать ширину лестничных маршей и расстояние между ними.
Толщина ступеней, так же как и толщина поворотной площадки, определяется исходя из особенностей используемого материала, так например оптимальная толщина половой (шпунтованной) или клееной доски, составляет 4 см. Свес ступеней не рекомендуется использовать более 5 см для деревянных конструкций, он необходим, когда вы по каким то причинам не можете выдержать оптимальные размеры рядовой ступени.
Использование калькулятора для расчета п образной лестницы с промежуточной площадкой, отличное решение для минимизации ваших затрат при ее строительстве.
calcstroy.ru
Расчет лестницы с поворотом на 180 градусов. Калькулятор лестница с площадкой на 180
Проектирование и установка лестницы – важная задача в процессе строительства частного дома. Наиболее популярны маршевые конструкции с поворотом на 180 градусов. Они надежны, практичны и безопасны в применении. Систему стандартных размеров не всегда можно встроить в пространство. Если необходим расчет лестницы с поворотом на 180 градусов предлагаем воспользоваться онлайн-калькулятором стоимости на сайте компании «Лесен-Ко».
Также можете обратиться за помощью к менеджерам, которые окажут услугу расчета на высоком уровне. Предоставляем комплексный подход. У нас можете не только рассчитать параметры поворотной лестницы на 180 градусов, но и заказать ее изготовление с доставкой и установкой.
Онлайн калькулятор лестниц с площадкой с поворотом на 180
Параметры для расчета лестницы с поворотом на 180°
Расчет оптимальных параметров поворотной деревянной лестницы со ступенями
На стадии проектирования необходимо серьезно относиться к требованиям по параметрам будущей поворотной лестницы. При расчете обязательно учитываются оптимальные значения. Чтобы конструкция была удобна и безопасна, необходимо следовать рекомендациям специалистов по основным величинам:

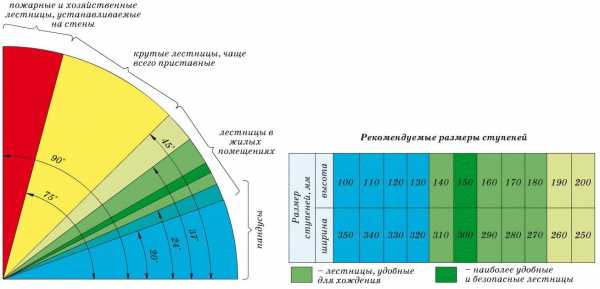

- Угол наклона. Стандартно для расчета двухмаршевой лестницы со ступенями на второй этаж – 28-35 градусов. Меньший угол подходит для обустройства пандусов, больший – к чердачным моделям.
- Ширина. Оптимальный показатель – 90-110 сантиметров. Если свободного места мало, ширину можно уменьшить до 80, но передвигаться сможет только один человек, а переносить мебель и другие габаритные предметы обстановки будет неудобно.
- Высота/ширина ступеней. По принятому стандарту высота не должна превышать 20 сантиметров, а ширина – 27-30. При соблюдении параметров нога стандартного размера во время передвижения хорошо помещается на ступеньке и не напрягается.
- Толщина ступени. Для производства поворотной лестницы с площадкой берут деревянные доски толщиной 4-5 сантиметров. Тонкие будут неприятно скрипеть во время ходьбы.
- Количество ступеней. Для одного лестничного пролета оптимально не более 18 штук. Точное число зависит от величины пролета. Рекомендуют его делать нечетным.
- Высота перил. В целях безопасности рекомендуемый размер – не менее 90 сантиметров.
- Высота пролета лестницы. От любой ступени марша до поверхности верхнего этажа должно быть не менее двух метров.
Способы расчета поворотной лестницы на 180 градусов
Расчеты лестницы с поворотом на 180 градусов осуществляются несколькими способами:
- Пропорциональный.
- Датский.
- Линейного переноса.
- Развертки.
Метод пропорций – самый простой. Справиться с ним может любой новичок. Другие методы требуют специальных навыков и опыта. Если не уверены, что сможете самостоятельно рассчитать лестничную конструкцию с площадкой, наша компания выполнит эту работу за вас.
Профессиональный сервис в Москве
Расчет лестницы онлайн с поворотом на 180 на калькуляторе – возможность в течение нескольких минут узнать оптимальные параметры. Достаточно вбить основные данные будущей конструкции. Профессиональный сервис от нашей компании позволит стать обладателем удобной и практичной лестницы.
Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.
- Выезд замерщика в течении двух дней.
- Ответ специалиста в течении 15 минут.
lesen-ko.ru
Расчет размеров прямой лестницы на тетивах
Расчет размеров прямой лестницы на тетивахРасчет размеров деревянной лестницы с тетивами
Укажите необходимые размеры в миллиметрах
X — длина проема лестницы
Y — высота лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа
Возможности программы.
Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.
Наиболее удобный наклон лестницы — от 30° до 40°.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.
Автор проекта: Дмитрий Житов © 2007 — 2018
Facebook Vkontakte Приглашаю вас в друзья.
Автор: Бакуменко Валентина
Расчет прямой лестницы
В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.Программа расчета лестницы
Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.Расчет прямой лестницы на тетивах
На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).Параметры расчета и результаты
Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней. После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.www.zhitov.ru
Расчет трехмаршевой лестницы с поворотом 180 калькулятор + 3D
Онлайн калькулятор производит расчет П — образной лестницы на три пролета с поворотом на 180 и площадками. Определяет угол наклона лестницы, размеры ступеней, расход материала, формирует все необходимые чертежи, а также создает 3d модель П-образной лестницы.
Все, что вам нужно — внести исходные данные и запустить онлайн расчет. В течение нескольких секунд Вы получите результаты расчета деревянной трехмаршевой лестницы.
Программа сама сделает за вас всю работу, сэкономит кучу вашего времени!
Что нужно для получения расчета П-образной трехмаршевой лестницы с поворотом на 180?
Просто введите исходные данные, которые частично необходимо измерить, а частично выбрать из проверенных на практике оптимальных размерных диапазонов для удобства и безопасности лестницы:
| Параметр, характеристика | Оптимальный диапазон |
| Угол наклона лестницы | 29 — 35 градусов |
| Высота ступени | 15 — 17 см |
| Ширина ступени | 27 — 30 см |
| Толщина ступени | 4 — 5 см |
| Толщина подступенка | 2,5 — 3 см |
| Толщина косоура | 5 — 7 см |
| Ширина лестницы | 90 — 110 см |
| Количество ступеней на один марш | от 3 до 18 |
| Ширина свеса ступени (выступа) | 3 — 4 см |
| Высота перил | от 90 см |
| Высота лестницы в проходе | от 203 см |
Вам необходимо измерить высоту и длину будущей П-образной лестницы с тремя пролетами. Высота замеряется от чистого пола верхнего этажа до чистого пола нижнего этажа, между которыми и планируется построить трехмаршевую лестницу.
Изменяя исходные данные — например, количество ступеней, вы сможете самостоятельно подобрать идеальную конструкцию лестницы для вашего дома.
Советуем выбирать для каждого пролета лестницы нечетное количество ступеней для того, чтобы по лестнице было удобнее подниматься и спускаться.
kalk.pro
Расчет лестницы онлайн калькулятор с чертежами
Расчет лестницы с помощью онлайн калькулятора
Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. Нужно заполнить представленные поля и программа подготовит чертеж, а также оценит степень удобства лестницы с заданными параметрами.
Для расчета лестницы Вам потребуются следующие данные:
- Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
- Будет ли это лестница с поворотом на 90 (г образная) или 180 градусов (п образная), или прямой марш
- Какова высота подъема
- Какова длина проема в верхнем перекрытии
Вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению комфортности лестницы. Увеличивая и уменьшая количество ступеней в каждом марше, Вы сможете подобрать оптимальное соотношение данных.
В подготовленном проекте Вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длина проступи и высота ступеней. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.
xn——6kcbbzebu2aiajid3drj2e.xn--p1ai
Расчет лестницы с поворотными ступенями на 180 онлайн
Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.
Сотрудники компании «Лестница.ру» и расположенный на нашем сайте калькулятор для расчёта лестницы с поворотными ступенями на 180° помогут вам быстро и точно рассчитать все параметры будущей конструкции. Все расчёты производятся нами с учётом современных строительных норм. В результате вы получите подробную информацию относительно размеров компонентов будущей лестницы, объёмов материалов, необходимых для её возведения и прочих нюансах.
От точности расчёта подобных межэтажных конструкций зависит как их долговечность, так и удобство пользования. Неправильно рассчитанная или спроектированная лестница может оказаться не только неудобной, но даже опасной при ежедневном использовании. Кроме того, она может быстро прийти в негодность из-за конструкторских ошибок.
Воспользовавшись помощью сотрудников нашей компании и расположенным на нашем сайте онлайн-калькулятором для расчёта лестницы с поворотными ступенями на 180°, вы получите долговечную, надёжную, удобную конструкцию.
Лестницы с поворотными ступенями на 180°
Параметры для расчета лестницы с поворотными ступенями на 180°
Общий чертеж лестницы
Чертеж шаблона ступеней
Чертеж тетивы
Чертеж поворотных ступеней
Специфика расчёта лестницы с поворотными ступенями на 180°
Лестницы с поворотными ступенями на 180° широко используются в самых разных областях строительства. Такую лестничную конструкцию можно встретить в частном особняке или в двухуровневой квартире, в скромном дачном домике или в роскошном лофте.
Преимуществом такой лестницы является существенная экономия свободного пространства по сравнению с простыми лестницами с одним пролётом. Поэтому в случае недостатка места такое решение может оказаться наиболее приемлемым, а то и единственным.
Такой вид лестниц имеет достаточно сложное устройство. В отличие от П-образной лестницы с поворотной площадкой тут применяются поворотные ступени, которые расходятся веером от центральной опоры. Этот элемент конструкции напоминает часть винтовой лестницы.
Расчёт лестницы с поворотными ступенями на 180° требует особенно высокой точности, малейшая небрежность или непрофессионализм тут могут начисто свести к нулю все преимущества такого сооружения.
Что учесть при расчёте П-образной лестницы с поворотными ступенями
Использование нашего калькулятора и помощь наших сотрудников позволят вам максимально точно и грамотно рассчитать будущую конструкцию, избежать наиболее распространённых ошибок проектирования. В ходе расчёта рекомендуем учитывать следующие важные нюансы:
- Высота проёма, где будет располагаться лестница.
- Ширина лестничных пролётов.
- Общее количество ступеней и число ступеней в нижнем пролёте.
- Количество поворотных ступеней – оптимальным для такой лестницы считается число в 6-8 ступеней.
- Толщина доски, из которой изготавливаются ступени.
- Высота перил – наиболее приемлемым считается высота не менее 90 см.
Все важные параметры межэтажных конструкций прописаны в соответствующих строительных нормах. Также получить всю необходимую информацию вы можете у наших сотрудников. Для этого звоните нам в рабочее время или отправьте запрос на электронную почту.
www.lectnica.ru
Онлайн расчет лестниц с поворотом на 180
Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.
Чтобы быстро и с высокой точностью произвести расчёт лестницы с поворотом на 180°, воспользуйтесь нашим онлайн-калькулятором или обратитесь за помощью к сотрудникам компании «Лестница.ру». Очень важно тщательно просчитать и выверить все размеры будущей конструкции ещё на стадии проектирования. В противном случае лестница может получиться неудобной в использовании, а сама конструкция окажется непрочной.
Самостоятельный расчёт лестницы с поворотом на 180° без соответствующей подготовки может представлять определённую сложность. Расположенный на этой странице калькулятор достаточно прост в использовании. Вам нужно лишь заполнить соответствующие поля с параметрами помещения и указать размеры элементов будущей конструкции.
Все расчёты производятся у нас в соответствии с современными строительными нормами, а также с учётом комфортности и безопасности использования лестницы. В результате вы получите точные размеры компонентов будущей конструкции, что поможет оценить требуемое для её создания количество материалов.
Если при заполнении полей калькулятора у вас возникли затруднения или вопросы, обращайтесь за помощью к нашим сотрудникам.
Параметры для расчета лестницы с поворотом на 180°
Общий чертеж лестницы
Чертеж шаблона ступеней
Чертеж тетивы
Специфика расчёта лестницы с поворотом на 180°
Особенность лестницы такого типа заключается в том, что она состоит из двух лестничных пролётов, соединённых разворотной площадкой. Сами пролёты расположены параллельно друг другу. При взгляде сверху они образуют букву П, поэтому такие лестницы ещё именуют П-образными.
Такие конструкции активно применяются как в частных домах, так и при проектировании двухуровневых квартир в многоэтажных домах. Такая лестница существенно компактнее многих других разновидностей, поэтому будет оптимальным, а то и единственным решением в случае острой нехватки жилого пространства.
При расчёте лестницы с поворотом на 180° наиболее важными параметрами считаются следующие:
- Высота проёма – расстояние между чистовым полом первого и второго этажа.
- Ширина лестничных пролётов.
- Высота и глубина ступеней.
- Количество ступеней в нижнем пролёте.
- Габариты разворотной площадки.
- Высота перил – в целях безопасности современные строительные нормы предписывают делать их не ниже 90 см.
Оптимальные параметры П-образной лестницы
Что касается параметров будущей лестничной конструкции, то современные строительные правила чётко прописывают наиболее комфортное их значение. Так, наиболее комфортной будет лестница, угол наклона пролётов которой составляет не более 35 градусов.
Минимальная ширина пролёта составляет 80 см (оптимальным считается 100-110 см), а высота ступеней не должна превышать 20 см. Если ступени изготовлены из деревянной доски, толщина их должна составлять не менее 40 мм.
Чтобы гарантированно учесть все важные параметры при расчёте лестницы с поворотом на 180°, воспользуйтесь калькулятором на нашем сайте или помощью наших сотрудников. В результате вы получите удобную и безопасную в использовании конструкцию, которая прослужит вам в течение продолжительного времени.
