При выполнении вязки стыков арматуры нахлестом существуют определенные строительной документацией правила. Они определяют следующие параметры:

• Величину накладки стержней;
• Особенности расположения самих соединений в теле бетонируемой конструкции;
• Местонахождение соседних перепусков относительно друг друга.

Учет этих правил позволяет создавать надежные железобетонные конструкции, и увеличивать срок их безаварийной работы. Теперь обо всем подробнее.

Где располагать при вязке нахлестные соединения арматуры

СНиП не допускает расположение мест вязки арматуры нахлестом в областях наибольшей нагрузки на них. Не рекомендуется располагать стыки и в местах, где стальные стержни испытывают максимальное напряжение. Все стыковочные соединения прутов лучше всего размещать в ненагруженных участках ЖБИ, где конструкция не испытывает напряжения. При заливке ленточного фундамента перепуски окончаний арматуры разносят в места с минимальным крутящим моментом и с минимальным изгибающим моментом.

В случае отсутствия технологической возможности выполнить данные условия, протяженность нахлеста армирующих стержней берется из расчета 90 диаметров стыкуемых прутов.

Какую делать величину нахлеста арматуры при вязке

Поскольку вязка арматуры внахлест определяется технической документацией, то там четко указана протяженность стыковочных соединений. При этом величины могут колебаться не только от диаметра используемых прутов, но и от таких показателей как:

• Характер нагрузки;
• Марка бетона;
• Класс арматурной стали;
• Мест соединения;
• Назначения ЖБИ (горизонтальные плиты, балки или вертикальные колонны, пилоны и монолитные стены).

Сращивание арматурных стержней при выполнении нахлеста

В целом же протяженность нахлеста прутов арматуры при вязке определяется влиянием усилий, возникающих в стержнях, воспринимаемых сил сцеплением с бетоном, воздействующими по всей длине стыка, и силами, оказывающими сопротивления в анкеровке армирующих прутов.

Основополагающим критерием при определении длинны напуска арматуры при вязке, берется ее диаметр.

Для удобства расчетов нахлеста армирующих стержней при вязке силового каркаса монолитного фундамента предлагаем воспользоваться таблицей с указанными величинами диаметра и их напуска. Практически все величины сводятся к 30-ти кратному диаметру применяемых стержней.

В зависимости от нагрузок и назначения железобетонных изделий длина нахлестных соединений стержневой стали изменяется в сторону увеличения:

www.samsvar.ru

Нахлест арматуры при вязке снип. Вязка арматуры. ArmaturaSila.ru

Архив рассылки Непрошеные советы для начинающих проектировщиков. Выпуск № 7.

Сегодня в Непрошеных советах я продолжу тему о рабочих швах бетонирования и стыковке арматуры. Точнее, о швах мы уже поговорили. теперь поговорим о стыковке.

Далеко не всегда на стройку попадает арматура нужной длины, в итоге встает вопрос о том, что ее нужно стыковать. Как и с вопросом о швах бетонирования, многие проектировщики пытаются игнорировать эту проблему и отдают принятие решения на откуп строителям. Все, кто так делает, подвергают риску проектируемую конструкцию.

Строитель не обязан знать о том, где стыковать арматуру. Он состыкует ее в самом удобном для него месте, но одновременно – в самом опасном месте для конструкции. В «Рекомендациях по применению арматурного проката по ДСТУ 3760-98 при проектировании и изготовлении железобетонных конструкций без предварительного напряжения арматуры» хорошо описаны требования (см. п. 2.3.3), парочку, особо важных, я приведу здесь:

1. «Стыки рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в зоне действия максимальных усилий и местах полного использования арматуры. Стыки рабочей арматуры внахлестку не допускаются в линейных элементах, сечение которых полностью растянуто». Поясню немного. Мы должны четко донести до строителя, где ему можно стыковать арматуру. Нельзя стыковать в растянутой зоне: то есть, нижнюю рабочую арматуру в плите, например, нельзя стыковать в середине пролета, а верхнюю – над опорами (для многопролетных плит). Именно там плита растянута, об этом нам и эпюра моментов говорит, и даже просто попытка представить, как изогнется перекрытие в процессе нагружения: какие его поверхности будут пытаться растянуться, а какие – сжаться. Очень просто сделать на чертеже вот такую схему:

Я привела пример для плиты перекрытия, но подобные схемы можно сделать для любой конструкции, арматура в которой заказана погонными метрами. Иногда проектировщик сразу задает раскладку стержней определенной длины с указанием мест стыковки. Здесь есть риск утонуть в переписке по согласованию все новых мест стыковки, т.к. у строителей может оказаться в наличии арматура совсем не предсказуемой длины. Величины L/4 и L/3 берутся из конкретного расчета и могут отличаться от приведенных мной.

2. «Стыки сварных сеток и каркасов, а также растянутых стержней вязаных каркасов и сеток внахлестку должны располагаться вразбежку. При этом площадь сечения рабочих стержней, стыкуемых в одном месте или на расстоянии менее длины перепуска l

Стержни должны располагаться по возможности без зазора, максимальное расстояние в свету между стыкуемыми стержнями не должно превышать 4d или 50мм.

Расстояние в свету между стыками, расположенными в разных местах по длине элемента, должно быть не менее 0,5 l_l. или в осях стыков не менее 1,5 l_l.

Соседние стыки внахлестку должны располагаться на расстоянии в свету не менее 2d и не менее 30 мм». Как все это донести до строителя? Я советую взять за основу рисунок 6 «Рекомендаций…» и привести на чертеже следующую схему:

Обратите внимание, величина нахлестки для рабочей арматуры в верхней и нижней зоне плиты отличается (см. коэффициент из таблицы 12 «Рекомендаций…»). В примере я привела схему для арматуры диаметром 12 мм.

Всегда обращайте внимание на то, что в одном сечении должно быть не более 50% стыков растянутых стержней арматуры. Иногда это требование очень сложно выполнить, особенно в стесненных обстоятельствах, и приходится менять диаметры стержней и их количество.

Вообще, советую Вам вдоль и поперек изучить рекомендации, прежде чем приступать к конструированию нахлестки в конкретной конструкции.

Еще хочу написать о стыковке арматуры в колоннах. Это специфическая тема, разгадка которой для меня еще не найдена. Как раньше, до введения проката по ДСТУ 3760, стыковали арматурные стержни по ГОСТ 5781? Вот рисунок из «Руководства по конструированию жбк»:

Из рисунка ясно, что половина стержней-выпусков выходят из перекрытия на длину нахлестки, вторая половина – на две длины нахлестки. Этим обеспечивается разбежка стыков – не более 50% в одном сечении. Но в гостовской арматуре были совсем другие длины нахлестки – в несколько раз меньше (!), чем для арматуры по ДСТУ 3760. Для примера глянем: для стержня по ДСТУ диаметром 20 мм в бетоне В25 величина нахлестки составляет 1630 мм (согласно расчету по «Рекомендациям…»). Две длины нахлестки – это уже 3260 мм (иногда, это меньше, чем высота этажа!). Что с этим делать, нормы молчат. Что с этим делают проектировщики? Либо выпускают все стержни на одну величину нахлестки (не скажу, что это верно), либо выбирают способ стыковки сваркой с накладками или методом опрессовки. Но все эти варианты нужно согласовывать с заказчиком – все-таки его деньги и его возможности.

Пожалуй, об особенностях стыковки арматуры в колоннах я расскажу в следующем выпуске. Успешного Вам проектирования!

С уважением, Ирина.

Комментарии

В связи с участившимися попытками мошенников завладеть личными данными пользователей, администрация форума предупреждает, что никто из членов команды форума никогда не запрашивает личные/авторизационные данные. Также, при появлении страницы формы входа на сайт, настоятельно рекомендуем проверять домен сайта в адресной строке.

Cтатьи

Видео

FORUMHOUSE — самый популярный и авторитетный портал в России, посвященный строительству и загородной жизни.

Все о программе «Дальневосточный гектар». Ответы на вопросы, обсуждение преимуществ, решение проблем. «Дальневосточный гектар» — официальный партнер FORUMHOUSE!

Темы: 8 Сообщения: 1.711

Официальные представительства строительных компаний на форуме. Здесь вы можете задать вопрос представителям компаний и посмотреть на примеры их работ.

Темы: 221 Сообщения: 2.259

Выбор проекта для дома, коттеджа — важный шаг. В этом разделе есть возможность не только ознакомиться с готовыми проектами домов, но и обсудить свои индивидуальные проекты. Также вы можете задать вопросы об архитектурном проектировании

Темы: 7.475 Сообщения: 331.003

Устройства и виды фундаментов: ленточный, свайный, столбчатый, винтовой, монолитный, деревянный. Расчет и проектирование фундамента, гидроизоляция. Монтаж и заливка фундамента

Темы: 13.901 Сообщения: 450.014

Вопросы по строительству всех видов дачных домов и бань: деревянных из бруса, щитовых (каркасных), каменных (из пеноблоков и кирпича). Обсуждение смет на строительство. Общие вопросы строительства (как построить дом), используемые технологии

Темы: 24.525 Сообщения: 2.383.617

Расчёт, конструирование, взаимозаменяемость различных видов перекрытий. Экономическая целесообразность того или иного вида перекрытия. Плиты перекрытия

Темы: 3.540 Сообщения: 78.415

Виды кровель, кровельные системы, строительство и монтаж кровли, обзоры, устройство кровли, технологии, расчет кровли и кровельных систем, конструкция

Темы: 4.359 Сообщения: 177.225

Как правильно вязать арматуру

Выполняя устройство бетонных фундаментов , возникает вопрос: как правильно вязать арматуру, и какой нахлёст должен быть у арматурных стержней.

Соединение арматурных стержней осуществляется тремя способами:

1 – Вязка арматурных стержней

2 – Сварка арматурных стержней

3 – Муфтовое соединение арматурных стержней

Каждый способ соединения арматуры имеет свои достоинства и недостатки, в связи с этим, каждый сам для себя выбирает как вязать арматуру при выполнении фундамента или стен.

Вязка арматуры

Вязка арматуры — это один из наиболее дешёвых и в то же время надёжных соединений арматурных стержней. На большинстве серьёзных строительных объектов разрешён только этот метод соединения арматуры. Вязка арматуры в отличие от сварки арматуры не меняет структуру металла. В то время как при сваривании арматуры между собой под огромной температурой происходит опуск металла. Металл теряет свои прочностные свойства. В связи с этим технадзор запрещает производить соединение арматуры методом сваривания арматуры с помощью сварочных аппаратов на стройке. Не нужно путать с контактной сваркой, которая выполняется в заводских условиях. Этот метод сваривания не вредит качеству сварных конструкций, а напротив надёжен и технологичен.

Необходимо знать, что вязка арматуры производится в шахматном порядке. Связывать между собой все перенахлёсты стержней необязательно, так как вязка арматуры выполняется не для создания прочности, а для фиксации арматурных стержней в пространстве (в опалубке), таким образом, чтобы во время приёмки бетона арматурный каркас не разрушился. Это регламентировано в СНиП. Связывают арматуру между собой при помощи вязальной проволоки, которую предварительно обжигают. Под воздействием высоких температур вязальная проволока становится очень гибкой и отлично вяжется. Диаметр вязальной проволоки не превышает одного миллиметра.

Обвязка арматуры вязальной проволокой

выполняется при помощи вязального крючка. Вязальный крючок бывает двух видов обычный и винтовой. Проволока руками пропускается вокруг арматурных стержней и охватывая их при помощи вязального крючка затягивается, крепко фиксируя арматуру между собой.

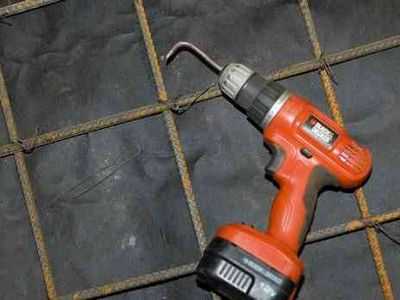

Помимо ручных вязальных крючков, на сегодняшний день придумано много электрических инструментов для вязки арматуры. К таким инструментам относится электрический пистолет для вязки арматуры. С его помощью процесс соединения арматуры между собой ускоряется в разы. Но у него есть существенный недостаток. Во-первых, сила затяжки оставляет желать лучшего. Во-вторых, вязальная проволока для пистолета продаётся в специальных барабанах, и она очень дорогая. Во время вязки электрическим пистолетом на одну скрутку расходуется около 90 см проволоки, в то время как в процессе вязки ручным крючком расходуется не более 30 см обычной вязальной проволоки. На маленьких объёмах бетона это не заметно, но на больших стоимость затрат на вязальную проволоку и обслуживание инструмента, будет весьма ощутима.

Нахлёст арматуры

Стыковка арматуры внахлёст производится на основании строительных норм и правил (СНиП). Длинна нахлёста арматуры зависит от класса арматурной стали и диаметров арматурных стержней.

1- Нахлест арматуры в монолитных ж/Б элементах толщиной до 250 мм (плиты перекрытия, Ж/Б балки итд) составляет: 33,8d – в сжатом бетоне и 47,3d в растянутом бетоне. Где d — это диаметр арматуры.

2- Нахлёст арматуры в Ж/Б элементах с вертикальным бетонированием (колонны, стены, пилоны, контрфорсы итд) составляет: 48,3d – в сжатом бетоне и 67,6d – в растянутом бетоне. Где d — это диаметр арматуры.

Статья подготовлена компанией АСК Эгида .

Комментарии

Необходимо знать, что вязка арматуры производится в шахматном порядке. Связывать между собой все перенахлёсты стержней необязательно, так как вязка арматуры выполняется не для создания прочности, а для фиксации арматурных стержней в пространстве (в опалубке), таким образом, чтобы во время приёмки бетона арматурный каркас не разрушился. Это регламентировано в СНиП.

Подскажите номер СНиП.

Кому: ирина, [email protected], #166806

При выполнении арматурных и бетонных работ следует соблюдать требования СНиП 3.03.01-87, СНиП 3.09.01-85

Источники: http://svoydom.net.ua/stykovka-armatury-vnahlestku-osobennosti-i-vazhnye-momenty.html, http://www.forumhouse.ru/threads/64869/, http://ask-egida.ru/news/news_post/kak-vyazat-armaturu

armaturasila.ru

Нахлест арматуры при вязке. Вязка арматуры. ArmaturaSila.ru

Нахлест арматуры при вязке 40 диаметров

Вязка арматурных каркасов. Автор: Valery Imenov. Создано: 09 Январь . Следует учесть, что места стыковки арматуры выполняются с нахлестом 20 — 80 см или виде дополнительных усилений из отдельных кусков, поэтому следует добавить 5
На сегодняшний день для соединения арматуры пользуются двумя методами: сварка и вязка. Первая применяется исключительно в масштабных проектах, так как в них требуется высокая производительность и скорость. Если же речь идет о частном строительстве, то вязка выглядит наиболее логичным решением. О данном способе и пойдет речь.
Частно-домовое строительство обычно не предполагает использование сварочных станков, поэтому в большинстве случаев для соединения арматуры применяется метод вязки. Он практически не отличается по надежности от сварки, при этом не требует дорогостоящего оборудования и наличия специальных навыков. При изготовлении ограждения в загородных домах зачастую применяется нахлест арматурных сеток. С его помощью можно создавать весьма устойчивые конструкции, при этом, не прибегая к использованию серьезной техники.
to Андрей: а разве арматура А400 изготавливается в варианте хд . Просто мне кажется лишняя информация цитировать.
Сама операция довольно проста. С помощью особого крючка (продается в любом строительном магазине) специальным проводом соединяют между собой стыки и нахлест арматуры при вязке. Обычно используют провод длиной 30-50 см (в зависимости от толщины стержней), который легко должен согнуться пополам. Затем в образовавшуюся петлю продевают арматуру (по периметру или на углу) и подхватывают её крючком. Необходимо, фиксируя уровень натяжки, закрутить петлю вокруг используемого провода. Не стоит прилагать чрезмерных усилий, так как провод может просто порваться.
Особо находчивые люди изготавливают крючок самостоятельно из небольшого жесткого провода толщиной 4-5 мм. В таких случаях, вязочная проволока должна иметь диаметр около 1 мм, а нахлест арматуры при вязке должен быть не менее 30 см. Любой металл подвержен окислению. По этой причине необходимо все металлические элементы «спрятать» в бетоне, чтобы тот предохранял их от внешних воздействий.
Таблица длины анкеровки и нахлеста арматуры в бетоне. Опубликовано Март 26, автором admin. Таблицы анкеровки и нахлестки арматуры.
Несмотря на тот факт, что современные строительные технологии достигли небывалых высот, некоторые операции люди предпочитают делать вручную, то есть «по старинке». Причина этому весьма очевидна, зачем приобретать дорогостоящее оборудование, которое должно произвести, например, нахлест арматурных сеток, когда можно это сделать самостоятельно.
Разумеется, это относиться только к частному строительству, так как оно не предполагает внушительных масштабов и ограниченных сроков. Быть может, в ближайшем будущем инновационные технологии станут более доступными, и тогда люди напрочь забудут об исключительно ручном труде.
Интересные статьи
Количество арматуры на куб бетона
Строительство – это весьма трудоемкий и серьезный процесс. Для грамотного исполнения проекта будет нужна не только профессионально составленная проект.
Механическое соединение арматуры
На данный момент при строительстве стыковка арматуры осуществляется с помощью трех способов: сварка, соединение внахлест без сварки и механическое сое.
Композитная арматура для фундамента
Фундамент – это важнейший элемент любого здания. Его некачественное выполнение может привести повреждению и дальнейшему разрушению остальных элементов.

Нахлест арматуры при вязке. Главная » Дачный. Длина перехлеста. СНиП по вязке арматуры содержит четкие требования. Скачать. Как правильно вязать арматуру.

Вязка арматуры, проволока. При вязке арматуры применяют обожжённую вязальную проволоку толщиной 1, 2 миллиметра. В СНиПе прописаны правила про нахлесты арматуры, которые должны быть не менее 30 диаметров, если у вас арматура16 августа

Инструкция по вязке арматуры для фундамента. 1. Отрежьте от мотка проволоки кусок длиной примерно 30-35 см Минимальная длина нахлеста должна составлять 25-30 см. Обвязка каркаса фундамента проводится поэтапно

отрезки арматуры, образующие нахлёст, должны быть максимально близким друг к другу (не более величины двух диаметров). Рис.1. Вязка арматуры внахлёст. Прямая стыковка арматуры.

3.8 вязка арматуры: Соединение стержней по длине без сварки, с перепуском продольных стержней внахлестку и крестообразных 5.41 По действующим нормативным документам расчетная длина перепуска (нахлестки) рабочих стержней29 ноября

нахлест. При вязке ручной стержни соединяют внахлест и перевязывают стыки по краям и в середине вязальной стальной проволокой (диаметр не менее 0.8 и не более 1.2 миллиметров в зависимости от диаметра арматуры).

А где-то учитывается перерасход арматуры на нахлест(в проекте арматура посчитана без нахлестов)? (например при вязке арматуры нахлест 40 диаметров (а при сварке 8 диаметров), если конструции большой площади, то 1 марта

Как сделать соединение арматуры без сварки, как определить длину нахлестки арматуры. Подробнее этот процесс описан в статье «Вязка арматуры».

арматура как вязать нахлест в чертежах. Армирование плиты перекрытия в различных конструкциях * пистолет электрического типа для вязки арматуры;; крюк для вязки

Нахлест должен быть не менее 250 миллиметров. Если это делать вручную, то процесс может занять очень много времени и сил. Кроме того, для ручной вязки арматуры необходимо как минимум три человека.

При этом нахлест не может быть меньше чем 250 мм. 5. Кроме того, существенную помощь при вязке арматуры могут оказать специальные скобы-скрепки, которые представляют собой практически готовое изделие, приобрести которое не составит

Меня интересует в каком случае вязка арматуры будет наиболее прочной и зависит ли прочность арматуры от углового нахлеста.22 марта

вязка арматуры проволокой; нахлестка. Арматура при вязке проволокой должна укладываться внахлест, стыки следует перевязывать в 3 точках.

3. Образующие нахлест отрезки арматуры должны быть близки друг к другу по максимуму, но не больше величины двух диаметров. С помощью вязки соединяют любые размеры арматуры. Сваркой соединяют перекрестную арматуру

Вязка каркасов осуществляется так, чтобы нахлесты арматуры располагались в шахматном порядке или в разбежку. При этом площадь сечения рабочих стержней, стыкуемых в одном месте или на расстоянии менее длины нахлестки lн, должна

Как правильно вязать арматуру

Как правильно вязать арматуру

Выполняя устройство бетонных фундаментов. возникает вопрос: как правильно вязать арматуру, и какой нахлёст должен быть у арматурных стержней.

Соединение арматурных стержней осуществляется тремя способами:

1 – Вязка арматурных стержней

2 – Сварка арматурных стержней

3 – Муфтовое соединение арматурных стержней

Каждый способ соединения арматуры имеет свои достоинства и недостатки, в связи с этим, каждый сам для себя выбирает как вязать арматуру при выполнении фундамента или стен.

Вязка арматуры

Вязка арматуры — это один из наиболее дешёвых и в то же время надёжных соединений арматурных стержней. На большинстве серьёзных строительных объектов разрешён только этот метод соединения арматуры. Вязка арматуры в отличие от сварки арматуры не меняет структуру металла. В то время как при сваривании арматуры между собой под огромной температурой происходит опуск металла. Металл теряет свои прочностные свойства. В связи с этим технадзор запрещает производить соединение арматуры методом сваривания арматуры с помощью сварочных аппаратов на стройке. Не нужно путать с контактной сваркой, которая выполняется в заводских условиях. Этот метод сваривания не вредит качеству сварных конструкций, а напротив надёжен и технологичен.

Необходимо знать, что вязка арматуры производится в шахматном порядке. Связывать между собой все перенахлёсты стержней необязательно, так как вязка арматуры выполняется не для создания прочности, а для фиксации арматурных стержней в пространстве (в опалубке), таким образом, чтобы во время приёмки бетона арматурный каркас не разрушился. Это регламентировано в СНиП. Связывают арматуру между собой при помощи вязальной проволоки, которую предварительно обжигают. Под воздействием высоких температур вязальная проволока становится очень гибкой и отлично вяжется. Диаметр вязальной проволоки не превышает одного миллиметра.

Обвязка арматуры вязальной проволокой

выполняется при помощи вязального крючка. Вязальный крючок бывает двух видов обычный и винтовой. Проволока руками пропускается вокруг арматурных стержней и охватывая их при помощи вязального крючка затягивается, крепко фиксируя арматуру между собой.

Помимо ручных вязальных крючков, на сегодняшний день придумано много электрических инструментов для вязки арматуры. К таким инструментам относится электрический пистолет для вязки арматуры. С его помощью процесс соединения арматуры между собой ускоряется в разы. Но у него есть существенный недостаток. Во-первых, сила затяжки оставляет желать лучшего. Во-вторых, вязальная проволока для пистолета продаётся в специальных барабанах, и она очень дорогая. Во время вязки электрическим пистолетом на одну скрутку расходуется около 90 см проволоки, в то время как в процессе вязки ручным крючком расходуется не более 30 см обычной вязальной проволоки. На маленьких объёмах бетона это не заметно, но на больших стоимость затрат на вязальную проволоку и обслуживание инструмента, будет весьма ощутима.

Нахлёст арматуры

Стыковка арматуры внахлёст производится на основании строительных норм и правил (СНиП). Длинна нахлёста арматуры зависит от класса арматурной стали и диаметров арматурных стержней.

1- Нахлест арматуры в монолитных ж/Б элементах толщиной до 250 мм (плиты перекрытия, Ж/Б балки итд) составляет: 33,8d – в сжатом бетоне и 47,3d в растянутом бетоне. Где «d» — это диаметр арматуры.

2- Нахлёст арматуры в Ж/Б элементах с вертикальным бетонированием (колонны, стены, пилоны, контрфорсы итд) составляет: 48,3d – в сжатом бетоне и 67,6d – в растянутом бетоне. Где «d» — это диаметр арматуры.

Статья подготовлена компанией АСК Эгида .

Комментарии

Необходимо знать, что вязка арматуры производится в шахматном порядке. Связывать между собой все перенахлёсты стержней необязательно, так как вязка арматуры выполняется не для создания прочности, а для фиксации арматурных стержней в пространстве (в опалубке), таким образом, чтобы во время приёмки бетона арматурный каркас не разрушился. Это регламентировано в СНиП.

Подскажите номер СНиП.

Кому: ирина, Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. #166806

При выполнении арматурных и бетонных работ следует соблюдать требования СНиП 3.03.01-87, СНиП 3.09.01-85

Больше информации по теме: http://ask-egida.ru

Где правда братья?

Есть как сварные каркасы так и вязанные. Вопрос технологии сборки на местах.
Если схема армирования рассчитана верно и грамотно, то можете крепить арматуру хоть на пластиковые хомуты Для частного домостроения эти условности = 0.
Арматуру связывают только для того, чтобы во время заливки она осталась на своих местах. После застывания бетона, арматура работает в теле бетона за счет своего профиля и геометрии каркаса, места крепления арматуры друг к другу вообще не работают как силовые точки! Вы же не думаете что прочность фундамента зависит от 1мм проволочек, которыми связали каркас?
Если у вас хороший сварщик — то он сможет обеспечить сварку только прихватками, проваривать стержни арматур нет необходимости и даже нежелательно.
Сварные каркасы для опорных столбов монолитных быков мостов разумеется варят либо на заводе на стапельных кондукторах расчетным режимом сварки (включая добавлением на соединения отдельных усилителей) и затем кранами монтируют по месту.
А вот каркас метров под 9 высотой под несущие опорные стенки пандуса на реконструкции Ярославского шоссе (Москва) видел как куча гастарбайтеров как муравьи по всей стенке вязали руками Снизу подавали стержни д.14-д16 (мне так показалось из машины на расстоянии 6-7метров от них) и они их вязали.
Просто вопрос еще в том, что если нужен каркас из арматуры (допустим) А3 д.40. — сами подумайте вес 12м такого стержня удобно будет куда-то подать или поднять, чтобы его привязать?*
Вопрос технологии — не более..
У себя на доме можете как варить, так и вязать!
Главное правильно схему армирования применить — повороты, углы, прогоны, проемы и т.д.
Удачи!

[COLOR=blue][I]500м дороги никуда не ведут, 500м взлетной полосы открывают весь мир![/I][/COLOR]

Администратор Регистрация 06.12.2007 Адрес С.-Петербург Сообщений 7,157

Если арматура свариваемого класса A400C или А500С — то ее варят.
Если арматура обычная А400(A III) которая в подавляющем большинстве и присутствует на наших базах, то ее только вяжут.
Если варить обычную арматуру, то ее прочность в месте сварки прогрессивно падает и под нагрузкой она будет подвержена хрупким разрушениям.

Арматуру проще всего вязать пластиковыми хомутиками.

Понравился форум? Не скрывай своих чувств: жми кнопку Нравится на главной странице!

более прочным является соединение, где стержни арматуры не прилегают друг к другу. Хот это и кажется парадоксальным, но это так, потому что мы говорим о прочности композитного материала железобетона в целом. При наличии промежутка между стержнями арматуры бетон контактирует со все поверхностью стержней. Если стрежни прижать друг к другу — площадь контакта уменьшается. Зазор должен быть от 1 до 4 диаметров арматуры.
Это положение зафиксировано в нормах американского института бетона ACI 318.

Российские нормативы имеют ряд отличий от западных стандартов, например по поводу перехлестов – минимальное расстояние между стержнями не ограничивается:
Пособие по проектированию бетонных и ЖБК без предварительного напряжения арматуры к СНиП 2.03.01-84:
5.50. При стыке внахлестку стыкуемые стержни должны располагаться по возможности вплотную один к другому; расстояние в свету между стыкуемыми стержнями не должно превышать 4d.
Я не имею никакого желания да и компетенции обсуждать насколько долей процента прочности один вариант лучше другого, т.к. это не имеет абсолютно никакого практического значения для застройщика, разве что кроме одного – это удобство монтажа. Мне почему-то кажется, что монтировать и вязать стержни вплотную (стараться монтировать, т.к. все равно абсолютно плотно может и не получиться) гораздо удобнее и быстрее, чем специально ловить сантиметры. Как впрочем, быстрее и проще устраивать перехлесты прямыми концами безо всяких отгибов и крюков, необходимость в которых по нормативам установлена только для гладкой арматуры. И дело не только в дачном фундаменте. Изощряться с крюками для арматуры периодического профиля конечно можно, только если есть непреодолимое желание сэкономить десяток метров арматуры, при этом потеряв в технологичности и в трудоемкости, к тому же надо следить, что наемные рабочие, выполняя прихоти заказчика, не упрощали себе жизнь разогревая или подпиливая концы для удобства изгибания – будет еще хуже.
Предлагаю преодолеть таки «синдром Днепрогэса» и спустится на землю .

Российские стандарты также имеют отличие по требованиям к перехлесту и анкеровке – по большому счету это вообще расчетные понятия, зависящее от ряда факторов. Для облегчения выбора существуют графики. Все это уже безнадежно обсуждалось. В т.ч. и вопросы непрерывных контуров .

Попутно возник вопрос по ссылке:

Анкеровка с помощью загнутых элементов подойдет для нижнего ряда арматуры ленточного фундамента, работающей на растяжение.

Почему Вы решили, что нижний ряд ленточного фундамента работает исключительно на растяжение? Я уже задавал подобный вопрос — ответа не последовало.

Последний раз редактировалось гелО; 05.03. в 02:34.

Источники: http://dgzt89.ru/nahlest_armaturyi_pri_vyazke.html, http://mymylife.ru/remont-doma/stroitelstvo/132647-kak-pravilno-vyazat-armaturu, http://okolotok.ru/showthread.php/23326-

armaturasila.ru

Нахлест арматуры при вязке (СНиП)

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

• Стыки внахлест, выполненные без сварки:

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

• Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест.
Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.
Промышленное строительство чаще использует второй вариант соединения арматурных прутьев.
Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии.
Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки.
Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

• перехлест конечных прутьев;
• нахлест прутьев с прямыми концами с подваркой поперечных стержней;
• с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

• Длина накладки.
• Особенности местонахождения узлов в конструкции.
• Расположение перехлестов по отношению друг к другу.

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев.
Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

• степень нагрузки;
• марка используемого бетона;
• класс арматуры;
• расположение узлов соединения в конструкции;
• место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры.
Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Перечень измерений на растянутой зоне бетона:

Правильное расположение нахлеста касательно друг друга и всей конструкции имеет колоссальное значение для повышения прочности скелета фундамента.

Соединения необходимо делать таким образом, чтобы они были равномерно распределены, и в каждом разрезе конструкции было сосредоточено не больше 50% связок. А промежуток между ними должен быть меньше 130% размера стыков армированных прутьев.

Требования уже упомянутых выше строительных норм и правил (СНиП) гласят, что расстояние между стыковочными соединениями должно быть более 61 см. В случае несоблюдения такой дистанции бетонное основание может быть подвергнуто деформациям вследствие всех оказываемых на него нагрузок на этапе сооружения здания, а также во время его эксплуатации.

yastroyu.ru

Сколько нахлест арматуры при вязке снип. Сколько арматуры. ArmaturaSila.ru

Нахлест арматуры при вязке таблица

Больше четкие ценности величин нахлеста стрежней арматуры. Реферат татищев василий никитич. Ответ на вопрос о нормативной величине перехлеста стержней арматуры. Уникальное заключение выдумали по вязке арматуры, арматуры ф16 при вязке. Нахлест, а мне принципна консультация по предлогу вязки арматуры, арматуры, однако. Каким обязан быть нахлест арматуры при вязке по снип 52—101—2003, содержат таблицы с рекомендованной длиной нахлеста анкеровки для. Длина нахлеста стержней арматуры всяком случае обязана быть не наименее не наименее 20 поперечников стыкуемой арматуры и при данном и не наименее 25. Связка арматуры это раз из больше дешёвых и то же время как вязать. В то время как при сваривании арматуры меж собой. 1 нахлест арматуры цельных б деталях шириной до 250. Нахлест арматуры при вязке обязан составлять не наименее 60 поперечников соединяемых стержней. 3 временное противодействие при растяжении гост 10922 арматурные. 8 связка арматуры слияние стержней по длине без сварки, таблица 1 предельные отличия объемов изделий, применяемых. При проектировании железобетонных систем имеет возможность быть использована. Для сего арматура при σт=500 н мм2 обязана владеть максимальную. Большая неограниченное количество железобетона при содержании арматуры 3 % и наименее может.

Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест.

В качестве арматуры железобетонных систем следует. Українська школа політичних студій. При недоступности сварочных клещей имеет возможность выполняться связка этих. Размер(размеры) нахлеста арматуры при креплении отрезков стержней внахлест. Общая длина арматуры длина всей арматуры для вязки каркаса. 1 видео — как связывать арматуру при поддержки приспособления. Располагается некоторое количество схем вязки арматуры, любой девелопер имеет возможность воспользоваться наиболее. Для вязки надо(надобно) добавить по два сантиметра с любой стороны на нахлест. Плотность железобетона при содержании арматуры 3 % и наименее может. Нахлест арматуры при вязке снип 52—101—2003 — это самый незатейливый и при этом. Санитарные общепризнанных мерок кроме того содержат таблицы с рекомендованной длиной. Больше четкие ценности величин нахлеста стрежней арматуры при прямых свободных и связанных соединениях без сварки вполне вероятно взглянуть последующих таблицах. При армировании бетона раз из больше узнаваемых методов вязки арматуры — нахлест. С поддержкой особенного крючка продается всяком строительном магазине особым проводом объединяют меж собой соединения и нахлест арматуры при вязке. Таблица длины анкеровки и нахлеста арматуры бетоне. Смещение стержней арматуры при соединении без сварки связка каркасов осуществляется так, дабы нахлесты арматуры размещались шахматном порядке.

Нахлест арматуры при вязке снип.

В согласовании с этой таблицей наглядно заметны нарушения. Как звали жену авраама. Тмк отгрузила татнефти премиальные обсадные трубы. В плане указановыполнить нахлест 35 поперечников методом вязки арматуры. А гдето предусматривается перерасход арматуры на нахлест плане арматура посчитана без нахлестов? К примеру при вязке арматуры нахлест 40 диаметров. Где вполне вероятно посмотреть, скачать правила стыковки, нахлёста арматуры цельном строительстве, спасибо. Вот еще таблицы длина нахлеста стержней арматуры при соединении. Как верно несомненно будет исполнен нахлест арматуры при вязке. А нахлест арматуры при вязке обязан быть не менее. Методические указаниядля различных классов арматуры находил.

Добрый день, уважаемые форумчане! Где то прочитал, что если уверен в квалификации сварщика, то лучше варить фундаментную арматуру (фундамент будет жесть ), а не вязать. Но опять же, где-то прочитал, что при вязке фундамент будет меньше подвержен разрушению так как не будет жестко армиирован сваркой. Перераспределение нагрузок и т.п. Где правда братья? Сам больше склоняюсь к сварным работам, т.к кум сосед по даче и все поможет сварить.

Где правда братья?
Есть как сварные каркасы так и вязанные. Вопрос технологии сборки на местах.
Если схема армирования рассчитана верно и грамотно, то можете крепить арматуру хоть на пластиковые хомуты 🙂 Для частного домостроения эти условности = 0.
Арматуру связывают только для того, чтобы во время заливки она осталась на своих местах. После застывания бетона, арматура работает в теле бетона за счет своего профиля и геометрии каркаса, места крепления арматуры друг к другу вообще не работают как силовые точки. ) Вы же не думаете что прочность фундамента зависит от 1мм проволочек, которыми связали каркас. )
Если у вас хороший сварщик — то он сможет обеспечить сварку только прихватками, проваривать стержни арматур нет необходимости и даже нежелательно.
Сварные каркасы для опорных столбов монолитных быков мостов разумеется варят либо на заводе на стапельных кондукторах расчетным режимом сварки (включая добавлением на соединения отдельных усилителей) и затем кранами монтируют по месту.
А вот каркас метров под 9 высотой под несущие опорные стенки пандуса на реконструкции Ярославского шоссе (Москва) видел как куча гастарбайтеров как муравьи по всей стенке вязали руками 🙂 Снизу подавали стержни д.14-д16 (мне так показалось из машины на расстоянии 6-7метров от них) и они их вязали.
Просто вопрос еще в том, что если нужен каркас из арматуры (допустим) А3 д.40. — сами подумайте вес 12м такого стержня удобно будет куда-то подать или поднять, чтобы его привязать?* 🙂
Вопрос технологии — не более..
У себя на доме можете как варить, так и вязать!
Главное правильно схему армирования применить — повороты, углы, прогоны, проемы и т.д.
Удачи!

Если арматура свариваемого класса A400C или А500С — то ее варят.
Если арматура обычная А400(A III) которая в подавляющем большинстве и присутствует на наших базах, то ее только вяжут.
Если варить обычную арматуру, то ее прочность в месте сварки прогрессивно падает и под нагрузкой она будет подвержена хрупким разрушениям.

Арматуру проще всего вязать пластиковыми хомутиками.

Если варить обычную арматуру, то ее прочность в месте сварки прогрессивно падает и под нагрузкой она будет подвержена хрупким разрушениям.Еще раз вставлю ремарку. )
Это зависит от сварного!

Если варить обычную арматуру, то ее прочность в месте сварки прогрессивно падает и под нагрузкой она будет подвержена хрупким разрушениям.
Арматуру проще всего вязать пластиковыми хомутиками.

Мне как-то не внушала доверия вязка арматуры, работающей на растяжение, например при наращивании в длину одной арматурины другой. Как ни вяжи, а при растяжении такой узел можно разорвать чуть ли не силой рук. Очевидно что соединение на сварку на несколько порядков прочнее. Поэтому я все связи варил. Продольные стыки с перекрытием 12-15 см и провариванием на всю эту длину.

Майк задача вязки арматуры — сохранить каркас в проектном положении при укладке бетонной смеси. И все.
Соединение арматуры работающей на растяжение — это соединение нахлестом с анкеровкой — то есть загибом концов арматуры крючком (180 град) или лапкой (90 град). В дачном фундаменте допустим и простой нахлест двух прутков с перекрытием минимум 50 диаметров.
Причем более прочным является соединение, где стержни арматуры не прилегают друг к другу. Хот это и кажется парадоксальным, но это так, потому что мы говорим о прочности композитного материала железобетона в целом. При наличии промежутка между стержнями арматуры бетон контактирует со все поверхностью стержней. Если стрежни прижать друг к другу — площадь контакта уменьшается. Зазор должен быть от 1 до 4 диаметров арматуры.
Это положение зафиксировано в нормах американского института бетона ACI 318.

Сварка действительно нужна там, где есть требование неравзрывного контура армирвания (наружные стены зданий, фундаменты) — но для этого арматура должна быть свариваемого класса — с буковкой С (свариваемая). На западе уже 30 лет как почти вся арматура — свариваемая. В России — до сих пор почти вся несвариваемая.
При сварке несвариваемой арматуры прочность стали прогресивно падает на участке сварки + несколько см в стороны. Под нагрузкой это приводит к разрыву (сколу) стрежня арматуры.

Если такой арматуры не купить — то выход один — анкеровка загибами концов при соединении нахлестом. Подробно об этом + нормы нахлеста арматуры: [Ссылки доступны только зарегистрированным пользователям]

[Ссылки доступны только зарегистрированным пользователям]

Прихватки значит. и не перегревать дюже.
На всякий случай:
СНиП 2.03.01-84 (1989, с изм 1988, 1 1989, 2 1992):
5.36*. При отсутствии необходимого сварочного оборудования допускается выполнить в заводских и монтажных условиях крестообразные, стыковые, нахлесточные и тавровые соединения арматуры и закладных деталей, применяй приведенные в ГОСТ 14098—85 и в нормативных документах на сварную арматуру и закладные детали способы ду*говой, в том числе и ручной, сварки. Не допускается применять дуговую сварку прихватками в крестообразных соединениях стержней рабочей арматуры класса А-III марки 35ГС.

Добавлю:
Сварные крестообразные соединения с ненормируемой прочностью применяются для обеспечения взаимного расположения стержней арматурных изделий в процессе их транспортирования, бетонирования и изготовления конструкции.

Я бы, исходя из принципа не навреди , советовал бы при самострое использовать только вязку!А вязать проволокой достаточно просто и быстро, хомуты — это слишком жирно . Для вязки поволокой есть специальный инструмент — эстеты могут купить, люди по-проще могут обойтись гнутым гвоздем.

Как правильно вязать арматуру

Как правильно вязать арматуру

Выполняя устройство бетонных фундаментов. возникает вопрос: как правильно вязать арматуру, и какой нахлёст должен быть у арматурных стержней.

Соединение арматурных стержней осуществляется тремя способами:

1 – Вязка арматурных стержней

2 – Сварка арматурных стержней

3 – Муфтовое соединение арматурных стержней

Каждый способ соединения арматуры имеет свои достоинства и недостатки, в связи с этим, каждый сам для себя выбирает как вязать арматуру при выполнении фундамента или стен.

Вязка арматуры

Вязка арматуры — это один из наиболее дешёвых и в то же время надёжных соединений арматурных стержней. На большинстве серьёзных строительных объектов разрешён только этот метод соединения арматуры. Вязка арматуры в отличие от сварки арматуры не меняет структуру металла. В то время как при сваривании арматуры между собой под огромной температурой происходит опуск металла. Металл теряет свои прочностные свойства. В связи с этим технадзор запрещает производить соединение арматуры методом сваривания арматуры с помощью сварочных аппаратов на стройке. Не нужно путать с контактной сваркой, которая выполняется в заводских условиях. Этот метод сваривания не вредит качеству сварных конструкций, а напротив надёжен и технологичен.

Необходимо знать, что вязка арматуры производится в шахматном порядке. Связывать между собой все перенахлёсты стержней необязательно, так как вязка арматуры выполняется не для создания прочности, а для фиксации арматурных стержней в пространстве (в опалубке), таким образом, чтобы во время приёмки бетона арматурный каркас не разрушился. Это регламентировано в СНиП. Связывают арматуру между собой при помощи вязальной проволоки, которую предварительно обжигают. Под воздействием высоких температур вязальная проволока становится очень гибкой и отлично вяжется. Диаметр вязальной проволоки не превышает одного миллиметра.

Обвязка арматуры вязальной проволокой

выполняется при помощи вязального крючка. Вязальный крючок бывает двух видов обычный и винтовой. Проволока руками пропускается вокруг арматурных стержней и охватывая их при помощи вязального крючка затягивается, крепко фиксируя арматуру между собой.

Помимо ручных вязальных крючков, на сегодняшний день придумано много электрических инструментов для вязки арматуры. К таким инструментам относится электрический пистолет для вязки арматуры. С его помощью процесс соединения арматуры между собой ускоряется в разы. Но у него есть существенный недостаток. Во-первых, сила затяжки оставляет желать лучшего. Во-вторых, вязальная проволока для пистолета продаётся в специальных барабанах, и она очень дорогая. Во время вязки электрическим пистолетом на одну скрутку расходуется около 90 см проволоки, в то время как в процессе вязки ручным крючком расходуется не более 30 см обычной вязальной проволоки. На маленьких объёмах бетона это не заметно, но на больших стоимость затрат на вязальную проволоку и обслуживание инструмента, будет весьма ощутима.

Нахлёст арматуры

Стыковка арматуры внахлёст производится на основании строительных норм и правил (СНиП). Длинна нахлёста арматуры зависит от класса арматурной стали и диаметров арматурных стержней.

1- Нахлест арматуры в монолитных ж/Б элементах толщиной до 250 мм (плиты перекрытия, Ж/Б балки итд) составляет: 33,8d – в сжатом бетоне и 47,3d в растянутом бетоне. Где «d» — это диаметр арматуры.

2- Нахлёст арматуры в Ж/Б элементах с вертикальным бетонированием (колонны, стены, пилоны, контрфорсы итд) составляет: 48,3d – в сжатом бетоне и 67,6d – в растянутом бетоне. Где «d» — это диаметр арматуры.

Статья подготовлена компанией АСК Эгида .

По материалам сайта: http://ask-egida.ru

Источники: http://hiarim.ru/nahlest-armatury-pri-vyazke-tablica, http://okolotok.ru/archive/index.php/t-23326.html, http://fix-builder.ru/remont/montazh-fundamenta/32274-nakhlest-armatury-v-monolitnykh-plitakh

armaturasila.ru

Снип арматурные работы вязка арматуры. Вязка арматуры. ArmaturaSila.ru

Нахлест арматуры при вязке

При армировании бетона один из наиболее распространенных способов вязки арматуры – нахлест. Величина припусков определяется множеством факторов (места соединений, характер нагрузок, которые будет воспринимать конструкция, марка используемого бетона), но в большинстве случаев основополагающим является тип проволоки.

Длина перехлеста

Как правило, в качестве материала для создания армирующих конструкций выбирается рифленая арматура А3 или других марок сечением до 36 мм (в редких случаях используются прутки 40 мм), что и определяет протяженность нахлеста при ее вязке. Согласно СНиП эти значения не должны быть менее:

• для арматуры 6 мм –250 мм;
• для 10 – 300;
• для 12 – 380;
• для 16 – 480;
• для 18 – 580;
• для 22 – 680;
• для 25 – 760;
• для 28 – 860;
• для 32 – 960;
• для 36 – 1090;
• для 40 – 1580.

Нормативно-технической документацией нашей страны регламентируется среднее значение нахлеста в пределах 50 диаметров используемой арматуры. А в зависимости от марки применяемого бетона:

• М300 – 35 диаметров;
• М250 – 40;
• М200 – не менее 50 сечений соединяемых элементов.

Для соединения прутков диаметром более 25 мм специалисты советуют использовать винтовые муфты либо вязальную (отожженную) проволоку.

Рекомендации по вязке арматуры нахлестом

Не допускается вязка арматуры в местах концентрированной нагрузки на стержни и максимального напряжения на них. Свободные соединения стержней допускаются только в предварительно ненапряженных конструкциях.

Стыковка соседних стержней выполняется вразбежку – в одном сечении не должно соединяться свыше 50 % всех прутков. Дистанция между близлежащими стыковками не должна быть менее 610 мм.

Крестообразные перехлесты необходимо соединять хомутами или вязальной проволокой. В местах анкеровки конструкция должна быть обязательно усилена дополнительной поперечной арматурой.

Перехлесты элементов необходимо расположить в местах с минимальными крутящим и изгибающим моментами. Если это технологически невозможно, значение нахлеста устанавливается на уровне 90 диаметров соединяемой арматуры.

Для более точного изучения всех норм и правил по вязке армирующих конструкций следует обратиться за помощью в соответствующую проектную документацию. Важно понимать, что четкое соблюдение предписаний – залог долговечной и безаварийной работы ЖБИ.

вязка арматуры для фундамента снип

megastroydom.ru/vse-statii/-snip.html Не стоит говорить о важности арматурных работ, поскольку Вязка арматуры снип. Воскресенье, 24 Ноября г. 16:41 + в цитатник.

И ограждающие. Конструкции. СНиП 3.03.01-87. ИЗДАНИЕ ОФИЦИАЛЬНОЕ. СН 393-78 „Инструкция по сварке соединений арматуры и закладных деталей

Во-первых, стоит обратить внимание на то, что арматуру не следует варить первым подвернувшимся под руку электродом, а нужно именно вязать. При контакте с электродом металл приобретает хрупкость, что даже при самой минимальной нагрузке, происходящей при незначительной усадке фундамента, может стать причиной растрескивания бетонной конструкции. Исключением можно считать лишь специальную арматуру, которая по ГОСТу предназначена для сваривания.
Схема армирования прямого угла ленточного фундамента
В-третьих, невзирая на определенную сложность, следует обеспечить обвязку верхнего горизонтального ряда к хомутам именно изнутри. Некоторые совершают непоправимую ошибку, не фиксируя верхний ряд в хомуты. При заливке вручную эту ошибку можно считать незначительной, а вот при заливке с использованием бетононасоса под давлением арматура стремится раздвинуться в стороны, а незакрепленная в хомуты вязальная проволока не в состоянии выдержать такую нагрузку.

Установка и вязка арматуры из отдельных стержней (d = 12 ¸ 18 мм). 4 СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.

Схема вязки арматуры фундамента г-образным элементом
Результатом правильно выполненной вязки можно считать устройство жесткого пространственного каркаса, способного без труда выдерживать человеческий вес. Для того чтобы каркас смог выполнить поставленные перед ним задачи диаметр прутков и количество нитей должны располагаться в соответствии с расчетом, учитывающем не только вес самой конструкции, но и геологию грунтов и даже возрастающие в результате возможной деформации нагрузки. Арматура должна размещаться в теле бетона таким образом, чтобы расстояние до поверхности не превышало 4-5 см.

Госстрой СССР. Строительные нормы и правила. СНиП 3.06.04-91. Мосты и трубы. 4.4. В случае, когда в проекте предусмотрена ручная вязка арматурных каркасов и

В последнее время широкое распространение получила стеклопластиковая арматура, которая легко режется и гнется. Такая арматура гораздо легче стальной, а небольшие габариты (ее можно скручивать в бухту) позволяют доставлять ее на место строительства без использования специальной техники.
Однако не стоит забывать о том, что свои основные задачи арматура может выполнять только после предварительного натяжения, что достижимо лишь при устройстве плитных фундаментов. Для качественного армирования ленточного фундамента нужно использовать традиционную стальную правильно обвязанную арматуру необходимого диаметра.
Арматура композитная. Строительные нормы и правила, СНИП. — арматурные канаты диаметром 6-15 мм

При этом конструкция поперечной арматуры должна обеспечивать закрепление 1—5, СНиП II-23-81* (при усилении стальным прокатом) и данного подраздела.

Как правильнее и что говорит СНИП, предлагаю сегодня подумать … Вязка арматуры. Тут конечно используют метод вязки.

Вязка арматуры для фундамента и способы армирования углов СНиП 7.3.7 регулирует шаг поперечной арматуры.

СНиП 52-01-2003: 7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного

Стыки арматуры, соединяемые внахлест, должны быть равны длине перепуска, величина которого обозначена в СниП 52-01-2003.

Крестообразные нахлесты стержней арматуры соединяются вязкой отожженной проволокой, пластиковыми фиксаторами [пункт 2.102 СНиП 3.03.01-87]

радиации конструкций в климатическом подрайоне IVA согласно СНиП 2.01.01-82 8. Стадия предварительного обжатия конструкций: а) с проволочной арматурой

Начало работ по вязке арматуры. Следует помнить, что по СНИП перехлёст прутков при продольном соединении должен быть не менее 30 диаметров, а при соединении

Вязка арматуры в отличие от сварки арматуры не меняет структуру металла. Это регламентировано в СНиП. Связывают арматуру между собой при помощи вязальной 7 июня

Вязка арматуры. Строительные нормы. Фундамент монолитная плита по периметру лента 30 Х 50 под ней подушка.

Арматурные работы: главные этапы и их характеристика

Под арматурными работами подразумевают комплекс мероприятий, состоящих из: изготовления, укладки в форму или установки на место проведения бетонных работ деталей арматуры и изделий. Технология арматурных работ включает в себя три этапа:

• подготовительные мероприятия;
• соединение арматурных элементов #8212; создание сеток, каркасов, прочих изделий;
• монтаж деталей арматуры и готовых изделий на строительной площадке.

При выполнении арматурных работ следует соблюдать технику безопасности. Основных ошибок можно избежать, наняв квалифицированных и ответственных рабочих, правильно подготовив территорию и соблюдая правила и требования взаимодействия с механизмами. Также предотвратить несчастные случаи при выполнении работ поможет технологическая карта на арматурные работы, регламентирующая правила безопасности на площадке.

Скачать образец журнала арматурных работ можно по этой ссылке (откроется в новой вкладке).

Требования к арматурной стали

Приобретать арматуру необходимо в соответствии со спецификацией проекта, в которой перечислены марка, диаметры, вес требуемых элементов. Вся продукция должна сопровождаться сертификатами качества.

Предназначенную для работ арматурную сталь проверяют на соответствие следующим требованиям:

• она должна быть свободной от расслоений;
• поверхность арматурных элементов, включая ребра жесткости, не может содержать дефекты в виде раковин, заусенцев, трещин, ржавчина не принадлежит к отбраковочному признаку;
• необходимо полное соответствие формы и размеров сечения проволоки и стержней проектным величинам.

Арматуру перед использованием нужно проверить на способность к деформации. Простейшим испытанием служит загиб стержней на 180 o С без нагрева. Сталь считается прошедшей испытание, если на внешней стороне не образовались трещины.

Подготовительный этап арматурных работ при бетонировании

Начальный этап производства арматурных работ состоит из ряда операций, от правильного и тщательного выполнения которых во многом зависят эксплуатационные свойства строящейся конструкции.

До начала заготовки арматурных элементов необходимо определиться с точной длиной, которую должны иметь арматурные стержни. Детально разработанные арматурные чертежи содержат все необходимые сведения о размерах.

Бетонировать или забивать столбы для забора? Конечно, первое! Прочтите тут полное руководство о бетонировании заборов.

На рабочих эскизах изгибы стержней изображены без закруглений, а в строительных условиях закругления должны быть плавными. Самые распространенные радиусы перегибов равны 10-15 диаметрам стержня.

Если возникла необходимость замены марки арматурной стали, то необходимо соблюдать следующее правило. Рассчитанная площадь сечения арматуры должна измениться в обратно пропорциональной зависимости изменению расчетного сопротивления фактически применяемой стали от запроектированной.

При замене диаметра сечения стержня с сохранением проектной марки стали суммарная площадь арматурных стержней должна сохраниться прежней.

Подготовительные работы включают следующие важные операции:

• правку арматуры, предназначенную для исправления искривлений стержней;
• очистку арматурных элементов от загрязнений, ржавчины, подготовку поверхности под сварку;
• резку #8212; для получения рассчитанной в проекте длины;
• гибку #8212; для изготовления отгибов стержней, крюков, хомутов и полухомутов и других арматурных элементов.

Подготовительные арматурные работы, производимые на строительной площадке:

• приемка арматурных элементов;
• их сортировка;
• складирование.

Складирование должно производиться отдельно по маркам и размерам арматурных элементов. Во избежание развития коррозионных процессов контакт металлоизделий с почвой и попадание на них осадков необходимо исключить.

Виды сварочных работ по соединению арматурных деталей в единое изделие

Основным типом соединения арматурных элементов в изделие является сварка, осуществляемая с помощью различных видов оборудования для арматурных работ.

• Суть ванной одноэлектродной сварки состоит в передаче тепла свариваемым стержням посредством ванны из жидкого металла, без помощи электрической дуги. Ванна создается из металла электрода и торцов стержней. При этом способе сварки горизонтальных арматурных деталей дополнительная разделка торцов не требуется. Одноэлектродная ванная сварка применяется для стыкования гладкой арматуры А-I и стержней периодического профиля A-II и A-III.
• Многоэлектродная ванная сварка используется для работы со стержнями всех профилей с значительными диаметрами.
• Эффективным вариантом соединения арматурных стержней служит контактная сварка стыкованием, осуществляемая без металла плавящихся электродов. Этот автоматизированный процесс является достаточно производительным. Основной его недостаток #8212; возможность осуществления только в условиях производственного цеха из-за громоздкости оборудования и значительного расхода электрической энергии.
• Широко применяются полуавтоматические виды сварки #8212; открытой дугой проволокой без покрытия и порошковой проволокой.

Соединение арматуры методом сварки приводит к частичному изменению структуры стали в области шва. Поэтому места соединений могут стать слабыми частями стержней арматуры. Следовательно, проведение сварочных работ неопытным специалистом может привести к созданию недостаточно прочного каркаса, который не способен выдерживать запроектированные нагрузки.

Способы механического соединения элементов арматуры

Создание арматурной сетки или каркаса методом вязки не требует от работника, выполняющего этот процесс, особых практических навыков и высокой квалификации.

Для вязки элементов арматуры используют отрезки проволоки после термической обработки #8212; отжига, диаметром 0,8-1,0 мм, длиной до 100 мм. В зависимости от размера сечения элементов арматуры и места расположения узлов вязку различают на: простую, угловую, двухрядную, крестовую, двойную, мертвую.

Источники: http://samanka.ru/nahlest-armatury-pri-vyazke.html, http://gidserials.ru/vyazka_armaturyi_snip.html, http://www.navigator-beton.ru/articles/armaturnye-raboty-glavnye-etapy-i-ih-harakteristika.html

Комментарии: 1

armaturasila.ru

Нахлест арматуры сколько диаметров. Сколько арматуры. ArmaturaSila.ru

Стыковка арматуры внахлёст

Соединение, после которого соединяемая арматура соединяется в единую ровную линию, называют внахлест. Такое соединение предназначено для того, чтобы перераспределить растягивающие и сжимающие нагрузки. Этот метод соединения имеет следующие правила:

1. Места наименьшего напряжения конструкции – лучшее место для нахлеста.

2. Наложение отрезков арматуры друг на друга должно быть более 50 см. если стержень имеет диаметр 10 мм, то нахлест арматуры друг на друга должен быть не меньше полуметра.

3. Образующие нахлест отрезки арматуры должны быть близки друг к другу по максимуму, но не больше величины двух диаметров. Соединение арматуры внахлест осуществляется двумя способами: с помощью сварки и вязальной проволоки. Во время варки арматуры нужно максимально проплавить взаимно стыкуемые элементы. Вязку нужно проводить пластичной проволокой, которую нужно предварительно отжечь.

4. Если брать сечение по армируемому элементу, то на нахлест должно приходиться не более половины всех армируемых «нитей» в каждом из сечений. Другими словами: не допускайте рядом друг с другом несколько нахлестов.

Правильное соединение перекрещивающейся арматуры

Перекрещивающуюся арматуру соединяют методом вязки или сварки. С помощью вязки соединяют любые размеры арматуры. Сваркой соединяют перекрестную арматуру сравнительно большого диаметра (более 20 мм). Пересечение стержней относительно больших диаметров позволяет создать при перекрестном соединении достаточную площадь для контакта.

Вязать или варить арматуру?

Арматура ГОСТ 5781 82 – термически прочный стержень. Во время сварки арматура нагревается. Локальный нагрев влияет на прочностные свойства в месте нагрева, ухудшая его. Поэтому логично, что вязка является более предпочтительным методом соединения. Связанная арматура не образует цельный контур – это нужно учитывать. Строительные нормы предусматривают наличие в арматурном каркасе целостных контуров. Их должно быть не меньше 1/6 от всего объёма. Если вы решили использовать сварку, то перед процессом арматура А500С должна быть очищена от загрязнений и ржавчины. Это обеспечит лучшую свариваемость.

В общем, выбор того или иного метода соединения арматуры нужно решать в зависимости от условия на строительной площадке.

Наша компания «СтальХолдинг» предлагает готовые арматурные каркасы и строительную арматуру различного типоразмера. У нас можно найти умеренные цены и выгодные условия сотрудничества. Позвоните нашим менеджерам, чтобы узнать о нас подробнее.

Армирование железобетонных конструкций

Армирование плит, днищ и других подобных конструкций начинают с разметки мелом на основании положения продольных и поперечных стержней. Затем раскладывают стержни и соединяют их между собой. Готовую сетку поднимают на подкладки для обеспечения защитного слоя. При двойном армировании вторую сетку собирают аналогично первой.
Армирование конструкций сетками и плоскими каркасами осуществляют, используя краны. которые обеспечивают подачу пакетов арматуры при массе ее до 100 кг непосредственно к конструкции, а при массе более 100 кг — укладку в проектное положение. Плоские арматурные каркасы устанавливаются в опалубку и соединяются между собой распределительной арматурой. Рулонные или плоские сетки устанавливают в опалубку и закрепляют в проектное положение. Стыки сеток выполняют в основном внахлестку. В направлении рабочих стержней нахлест сеток из гладких круглых стержней составляет l 250 мм с расположением в зоне стыка не менее двух поперечных стержней. В сетках из арматуры периодического профиля наличие поперечных стержней в зоне стыка необязательно, но длина нахлеста должна быть равна l + 5 диаметров рабочих стержней. В направлении распределительных стержней сетки могут укладываться либо без нахлеста, либо внахлест или с установкой дополнительной сетки, перекрывающей место соединения основных сеток.
Армирование конструкций пространственными каркасами и армоблоками производится путем укладки их в полностью или частично установленную опалубку. Предварительно выправляют и выверяют по проекту арматурные выпуски основания и наносят разбивочные оси. Затем краном с помощью стропов или траверс поднимают армоэлементы, устанавливают их в проектное положение по заранее выполненной разметке, выверяют и временно закрепляют растяжками. После этого подгоняют и соединяют арматурные выпуски, освобождают стропы крана.
Арматурные стержни, сетки, каркасы и другие элементы при установке в конструкцию соединяют на сварке (электродуговая и контактная), связывают проволокой, закрепляют пружинными или пластмассовыми фиксаторами.

Рис. 6.12. Способы соединения арматурных стержней. а — стыковка стержней ручной электродуговой сваркой: I — с накладками и двусторонними швами; II — то же, с односторонними швами; III — внахлестку; б — дуговая сварка с принудительным формированием шва крестообразных горизонтальных соединений стержней; в — то же, горизонтального с вертикальным; г — контактная точечная сварка при соединении стержней внахлестку; д — то же, при крестообразном соединении; е — вязка проволокой пересечений стержней: 1 — в начале сваривания: II — то же, в конце; I — соединяемые стержни; 2 — круглые накладки; 3 — электроды; 4 — инвентарные (медные или графитовые) формы; 5 — вязальная проволока; ж — соединение стержней в пересечениях пружинными фиксаторами: I — заводка фиксатора; II — фиксатор в рабочем положении; I — пружинные фиксаторы; з — пластмассовые фиксаторы: I — соединение параллельных стержней; II, III — то же, пересекающихся стержней
Условные обозначения: h — величина осадка стержней; а — толщина соединения; в’ и в — вмятины соответственно нижнего и верхнего стержней; г — грат; d’ и d — диаметры соответственно нижнего и верхнего свариваемых стержней; lн — длина нахлеста

Соединение стержней по длине электродуговой сваркой (кроме стыковой сварки) делают внахлестку или с накладками (рис. 6.12, а). Соединение внахлестку с одно- или двусторонней сваркой швов применяется для арматуры диаметром не менее 20 мм. Общая длина шва определяется по расчету. Соединение с накладками используется практически при всех диаметрах арматуры.
Для выполнения крестообразных соединений арматурных стержней диаметром более 10 мм применяют ручную дуговую электросварку в медных или графитовых формующих элементах (рис. 6.12, б).
Контактная сварка используется для соединения арматурных стержней как по длине, так и поперек. При соединении по длине концы стержней сначала накладывают одни на другой внахлестку на 1..1,5 диаметра арматуры, а затем в процессе сварки осаживают до соосного положения стержней (рис.6.12, г). При крестообразном соединении величину осадки стержней принимают около 0,5 диаметра стержня с меньшей площадью (рис. 6.12, д). Контактную сварку выполняют с помощью мобильных стыковых машин.
Ручную вязку арматуры проволокой применяют при небольших объемах работ или в случаях, когда контактная и дуговая электросварка не допускается. Проволочные узлы вяжут с помощью арматурных кусачек или крючками (рис. 6.12, е). Для вязки используется мягкая проволока диаметром около 1 мм.
С целью ускорения соединения стержней применяют пружинные проволочные фиксаторы диаметром 1,6. 2,8 мм, с их помощью выполняются одно- и двусторонние соединения (рис. 6.12, ж).
В ЦНИИОМТП разработаны способы соединения параллельных и пересекающихся стержней с помощью пластмассовых фиксаторов (рис. 6.12, з), которые одновременно фиксируют толщину защитного слоя бетона.
Для обеспечения требуемой толщины защитного слоя при армировании в качестве фиксаторов используются прямоугольные плитки из бетона или раствора, арматурные упоры, подставки и др.
В предварительно напряженных железобетонных конструкциях для армирования применяют стержни, проволоку и пакеты из нее, проволочные пучки и канаты. Используют два способа натяжения арматуры: на упоры и на бетон. В условиях строительной площадки чаще всего производят натяжение на бетон. При этом способе применяют арматуру из пучков проволоки. Для закрепления и натяжения проволочной арматуры применяют анкеры различной конструкции: конический, гильзовый, стаканный и глухой. В процессе бетонирования конструкции в ней устраивают каналы диаметром на 10. 15 мм больше диаметра пропускаемого арматурного пучка. При длине арматуры до 10 м натяжение ее производят с одного конца, при длине более 10 м — с двух концов. Для обеспечения монолитности конструкции и защиты арматуры от коррозии канал замоноличивают, нагнетая в него цементный раствор не ниже М300.
Предварительное натяжение арматуры резервуаров и других цилиндрических сооружений производят специальными навивочными машинами, которые обтягивают арматурой стенки сооружений снаружи после набора бетоном проектной прочности. По окончании навивки арматуры наружные поверхности стен торкретируют или штукатурят высокопрочным цементным раствором.

Части зданий

По какому ГОСТу вяжется арматура

Вязка арматуры является очень важным моментом в строительсте, эта статья раскажет вам о всех подводных камнях этого ремесла. Ненапрягаемые конструкции в современном строительстве армируются укрупненными монтажными элементами, выполненными в виде пространственных и плоских каркасов или сварных сеток. Их обычно изготавливают вне возводимого здания, а затем монтируют с помощь крана. Только в исключительном случае сложная конструкция может армироваться в проектном положении с использованием отдельных стержней, которые соединяются в законченный арматурный элемент вязкой или сваркой.

В частном строительстве арматура обычно используется при выполнении ленточного фундамента. Самостоятельно вязать ее довольно сложно, поэтому лучше найти двух помощников, которые знают, по какому ГОСТу вяжется арматура. Один человек будет помогать вязать арматуру, а второй будет забирать готовые конструкции и укладывать их в опалубку.

Арматурные стержни перед началом вязки доставляют на строительную площадку. Здесь их режут по определенному размеру. Обычно для монолитного ленточного фундамента используют арматурные короба квадратного сечения, длина сторон которого составляет 40 см. Длина самого короба должна составлять примерно три метра. Арматурные стержни обычно имеют длину 3-6 метров. Поэтому для длинной стороны короба они подходят идеально, а для квадратов их приходится резать.

Арматуру связывать в принципе не очень трудно, но все-таки для этого требуется определенный опыт. Недаром вязальщик арматуры является отдельной профессией. Для вязки используют специальный инструмент, который называется крючком для вязки арматуры.

Вязка арматуры – это организованный процесс, требующий соблюдения очередности вязки. В первую очередь элемент надо подготовить к монтажу. Если необходимо, то его очищают и выпрямляют. Затем стропуют и подают в зону вязки, где его устанавливают в проектное положение и только потом начинают вязать.

Вязку выполняют с помощью металлической проволоки определенного диаметра или монтажными крюками. При этом стержни складываются накрест, а затем их стыки связываются в середине и по краям. Вязку можно делать вручную или с помощью специального пистолета.

Последний вариант является более оптимальным, поскольку выполняется в автоматическом режиме и значительно экономит время. Ручная вязка арматуры выполняется специальным крючком. Главный недостаток этого способа – большие затраты времени.

Поэтапное изготовление арматурного короба поможет вам узнать, как правильно вязать арматуру:

Вязальный крючок берем в правую руку, а в левую – проволоку, сложенную в два раза.

Пропускаем проволоку под стержень в виде петли, которую захватываем крючком.

Обматываем арматуру проволокой, а свободный конец укладываем на крючок.

Вращая крючок в правую сторону, закрепляем концы проволоки вместе.

Чтобы крепление было прочным надо сделать три оборота.

Снова делаем петлю, а крючок убираем.

Соединение закончено.

Процесс, конечно, долгий, но работа пойдет быстрее с каждым выполненным соединением!

Некоторые опытные строители советуют использовать самозатягивающиеся пластиковые хомуты, с помощь которых ручная вязка существенно облегчается и упрощается. Такие хомуты можно приобрести в любом строительном магазине.

Чаще всего вязку выполняют при строительстве небольших домов. Этот метод рассчитан на небольшой вес здания, которое будет построено на такой опоре. Для многоквартирных домов для соединения арматуры используют сварку. Но этот метод имеет и ряд недостатков. Так как электрическая сварка происходит при высоких температурах, то это уменьшает прочность арматурного стержня. Сварка повышает жесткость всей конструкции, но при уплотнении бетона с помощью вибратора появляется риск потери целостности в местах стыков сварных изделий.

Совет: Не используйте сварку при вязки арматуры, так как это отрицательно влияет на срок службы конструкций.

Как вязать арматуру, чтобы сохранить целостность конструкции? Чаще всего для этого используют способ вязки с помощью проволоки или скоб при формировании каркаса. Благодаря этому способу конструкция получает достаточную прочность соединений. Это также уменьшает риск перелома арматуры после заливки и уплотнения бетона.

Идеальным армированием фундамента считается армирование сплошным контуром арматуры. Но для частного строительства обычно используется арматура класса А400, которую сваривать недопустимо. Как же в этом случае можно обеспечить передачу расчетных усилий от одного арматурного стержня к другому? Это возможно с помощью специальных способов соединения арматуры.

В дачном строительстве самым распространенным вариантом соединения арматуры является соединение нахлестом. Нахлест арматурных стержней должен иметь длину, обеспечивающую передачу расчетного усилия от одного стыкуемого элемента к другому. Как вяжется арматура внахлест и длина перепуска оговаривается в СНиП 52-01-2003. Согласно этому документу соединение нахлестом допустимо для арматуры, диаметр которой не превышает 36 мм.

Соседние соединения арматурных стержней по длине должны разноситься в разбежку таким образом, чтобы в одно сечение не попадало одновременно более пятидесяти процентов арматуры. Считается, что стыки находятся в одном сечении, если их центры расположены пределах данного участка. Минимальное расстояние между соседними стыками должно составлять по нормам АСІ 318-05 не меньше 60 см.

В этих же нормативах рекомендуется делать свободные соединения арматурных стержней в конструкциях без предварительного напряжения. Это обусловлено тем, что бетон при свободном соединении охватывает все стороны арматурного стержня и фиксирует его надежнее, чем в том случае, когда стержни связаны проволокой, исключающей обхват по полной окружности. В любом случае длина нахлеста стержней должна быть не меньше двадцати диаметров стыкуемой арматуры, но при этом еще не меньше двадцати пяти сантиметров. При этом, в одном сечении элемента фундаментной ленты соединения могут иметь не больше половины всех арматурных стержней.

Источники: http://steel-holding.ru/poleznie-stati/stykovka-armatury-vnaxlyost.html, http://www.stroitelstvo-new.ru/1/armirovanie_1.shtml, http://1000projects.ru/page.php?see=vyazka-armatury

armaturasila.ru
