Для того чтобы прикрепить брус к фундаменту, используют анкеры.

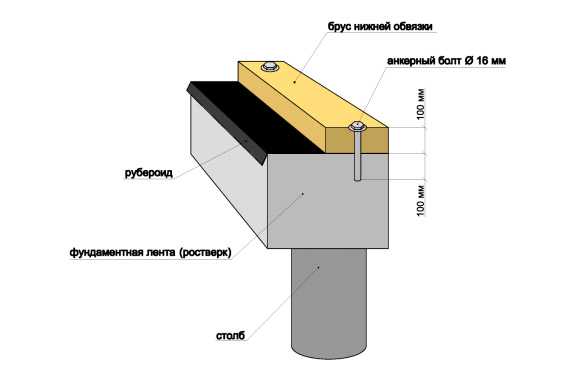

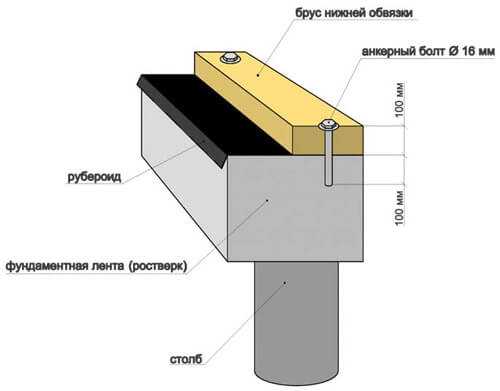

Рис 2. Крепление обвязки анкерами к ленточному фундаменту с ростверком

Последовательность выполнения работ

• Вам потребуются детали крепежа, возьмите с запасом.
• Тщательно проверьте, насколько поверхность фундамента ровная. Для этого используйте строительный уровень. Если вдруг выявятся неровность свыше 10 мм, обязательно их ликвидируйте с помощью раствора. Неровности менее 10 мм можно подкорректировать дощечками, которые подкладывают под брусья.
• Венец из бруса положите на рубероид с целью гидроизоляции.
• Нижний венец обвязки – это брусья, которые сцепляются друг с другом одним из двух способов – «в лапу» или «в чашу».

Рис 3. Сцепка углов «в лапу»

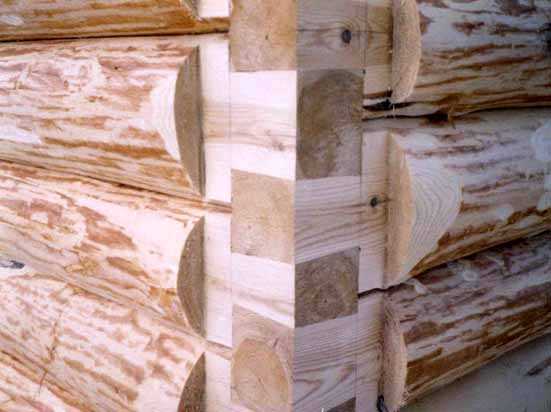

Рис 4. Сцепка углов дома из бруса «в чашу»

• В брусьях, которые укладываются на нижний венец, просверливают отверстия. Размер таких отверстий в диаметре немного шире, чем диаметр анкерных шпилек, которые ранее были установлены и забетонированы вверху фундамента.
• Затем брусья с просверленными отверстиями укладывают на анкера. Далее устанавливают под них  широкие шайбы, которые крепятся гайками. Когда углы нижних венцов соединяются друг с другом гвоздями или нагелями, в таких местах анкера можно не устанавливать.
• Используя строительный уровень, определите точное расположение углов и диагоналей верхнего уровня обвязки. Если возникли неровности – обработайте их рубанком.
• Как только завершена установка нижней обвязки, можно выполнять монтаж вертикальных направляющих для возведения каркаса.

Кстати, описанный способ проведения нижней обвязки актуален как для ленточного фундамента, так и для любого другого типа фундаментов, с небольшими поправками и техническими особенностями.

Крепление обвязки из бруса к свайно-винтовому фундаменту

Почему на свайный фундамент необходимо 1-2 ряда обвязки? Потому что сваи с оголовками – это точечные опоры. Такие опоры не могут гарантировать того, что нагрузка будет равномерно размещаться между всеми площадками. Наверняка на одни сваи будет больше веса, они могут просесть, что неблагоприятно скажется на всем здании.

Если обвязать фундамент так, как положено по технологии, то равномерное распределение нагрузок по всей площади фундамента увеличит прочность, надежность и долговечность фундамента и самого дома. Подчеркнем, что обвязка должна делаться буквально сразу, как только полости залили раствором и установили оголовки. Почва в разных местах отличается, и внутренние механические процессы могут нарушить всю технологию. Кому потом захочется выравнивать сваи, которые переместились? К тому же, дело это непростое и трудоемкое. Лучше сразу правильно установить обвязку, выдержав все технологические требования, чем затем ремонтировать – так и дешевле, и проще.

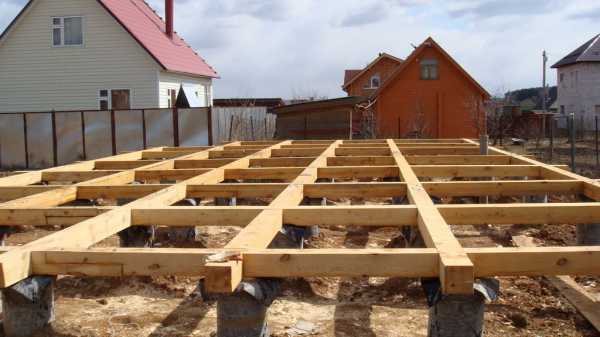

Рис 5. По такой схеме выполняется обвязка свай брусом

Процесс обвязки

• Проверьте правильность монтажа свай по уровню. При обнаружении незначительных отклонений уже после того, как установили оголовки,  нужно обязательно ликвидировать эти погрешности: просто выпилить куски брусьев в местах, где они лишние.
• Как правило, в оголовках свай делаются отверстия, для того, чтобы снизу можно было привинтить обвязку к ним.

​

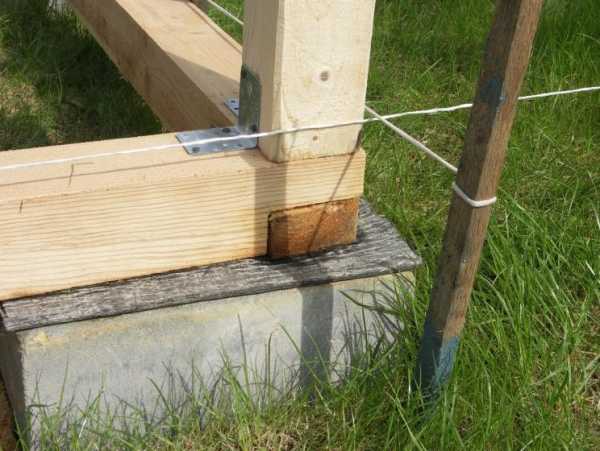

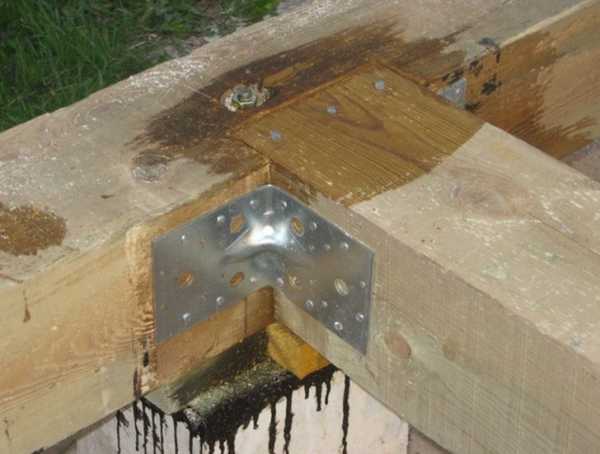

• Углы обвязки можно скрепить алюминиевыми уголками.

Обвязка свай для дома из бруса не станет для вас проблемным занятием, если делать это не в одиночку.

Случается так, что заказчик поставил свайный фундамент от одной фирмы, а дом им будет строить другая. Некоторые строители деревянных домов не считают нужным крепить обвязку к свайному фундаменту, утверждая, что дом и так под собственным весом не сдвинется с фундамента. Это правда, однако обвязку крепят к свайному фундаменту еще и для того, чтобы исключить подвижность свайного фундамента и равномерно распределить вес дома по всему фундаменту. Ведь если одна свая просядет, тогда на другие сваи прибавится нагрузки.

В заключение

Рис 6. Так завершаются работы по устройству фундамента – выполняется сверху его обвязка брусом

Изучив основные принципы обвязки фундамента своими руками, вы сможете выполнить все этапы качественно и без лишних затрат. Рекомендации специалистов помогут разобраться во всех тонкостях процесса, и фундамент вашей бани из бруса или деревянного дома получится надежным и прочным. Чтобы наглядно продемонстрировать, как выполняется обвязка фундамента, мы разместили видео-ролик к этой статье.

Понравилась статья? Поделитесь ею с друзьями!

Смотрите также:

Комментировать

glavstroy365.ru

Крепление бруса к фундаменту

Ранее мы уже писали, как выбрать фундамент по типу грунта, если вы читали эту публикацию, то уже знаете, что надежное основание для всей постройки напрямую зависит от залегающих на площадке строительства грунтов.

В случаях слабых грунтов хорошим выбором станет жесткая монолитная рама, в сухих не пучинистых грунтах можно сделать мелкозаглубленный фундамент, а в некоторых случаях оптимальным выбором может стать фундамент из асбестовых труб или из кирпичных столбиков.

Но, какой бы вы ни выбрали вид фундамента, начинать возведение каркасных стен придется укладки нижней обвязки, которая непосредственно опирается на фундамент строения. Как правило, обвязка выполняется из толстых и широких досок или из бруса, которые крепятся к фундаменту.

Вот тут у многих и возникает вопрос – а как же, собственно, правильно уложить брус на фундамент и надежно его закрепить?

Давайте посмотрим, какие варианты существуют и как сделать укладку правильно, чтобы возведенные стены служили верой и правдой в течение долгих лет.

Как правильно класть нижний брус на фундамент?

Чтобы древесина нижнего бруса, непосредственно соприкасающегося с фундаментом, не подверглась процессам гниения, брус нужно хорошенько обработать специальным антисептическим составом.

Для изоляции бруса от соприкосновения с материалом фундамента, как правило, используют прослойку из гидроизолирующего материала – рубероида или обмазочной изоляции на основе битума.

Нужно ли крепить брус к фундаменту?

На этот вопрос можно ответить однозначно – крепить следует обязательно, так как от этого зависит долговечность всей постройки.

Фундамент все время испытывает воздействия, ведущие к изменению его геометрических параметров. Особенно актуально это для мелкозаглубленных фундаментов малоэтажной застройки.

Силы морозного пучения, воздействие грунтовых вод, набухание и высыхание почвы – все это приводит к подвижкам. Если брус не будет закреплен, то постройка при неблагоприятном развитии событий может попросту съехать с фундамента, деформироваться или разрушиться.

Крепление бруса анкерными болтами

Брус к фундаментному основанию может крепиться разными способами. Один из способов – использование анкерных болтов. Его плюсы в том, что выполнить такое крепление можно непосредственно по месту после укладки бруса.

Для выполнения такого крепления, брус укладывают на фундамент через слой гидроизоляции, после чего выполняют отверстия в тех местах, где требуется закрепить брус.

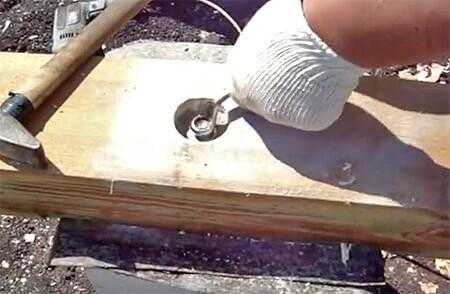

Для этого с помощью дрели и коронки засверливаются на глубину коронки:

После этого стамеской удаляют древесину из отверстия:

Далее с помощью сверла делается отверстие до фундамента и потом с помощью перфоратора выполняется сверление фундамента на глубину, требуемую для установки анкера.

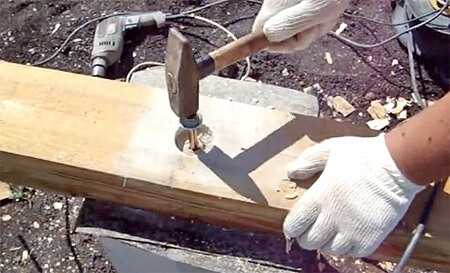

После этого устанавливается анкер и с помощью молотка заглубляется в высверленное отверстие:

Потом с помощью накидного гаечного ключа затягивается анкерный болт, надежно фиксируя брус в месте соединения с фундаментом:

Крепление бруса к винтовым сваям

Если при строительстве выбор пал на популярный сегодня винтовой фундамент, то крепление выполняется следующим образом – сначала два бруса соединяют между собой с помощью врубки в лапу или с помощью вот таких накладок, как показано на фото ниже:

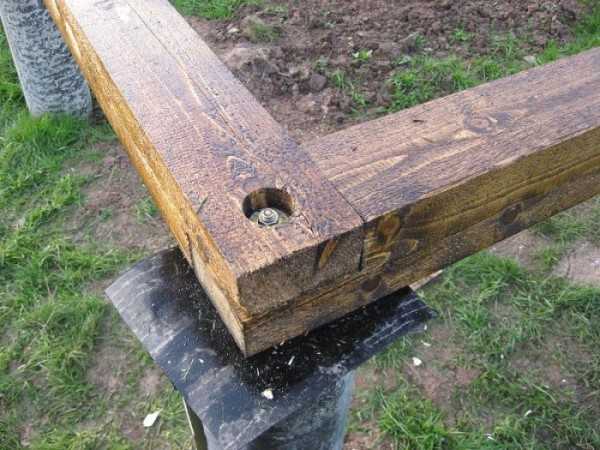

После этого брус прикручивается к площадке винтовой сваи с помощью саморезов:

Весь процесс устройства нижней обвязки свайно-винтового фундамента с использованием бруса вы можете посмотреть на видео ниже:

Как видите, надежно закрепить нижнюю обвязку брусовой бани или каркасного дома к фундаменту можно разными способами, каждый из которых не должен вызвать особых затруднений при возведении постройки. Если вы не уверены в своих силах, обратитесь к бригаде профессионалов, имеющих опыт выполнения подобной работы.

Смотрите также:

Последние публикации:

• Сруб из оцилиндрованного бревна >

russkaya-banja.ru

Как крепить брус к фундаменту – способы фиксации к бетону и металлическим сваям

Вариант сопряжения разных строительных материалов в одном конструктивном узле зависит от их вида и требуемой степени надежности. При строительстве деревянного дома необходимо знать, как крепить брус к фундаменту, чтобы коробка в дальнейшем не смогла изменить свое пространственное положение, а древесина не начала покрываться плесенью. Основные приемы и методы используются строителями уже не один десяток лет, поэтому можно с уверенностью сказать, что проверка временем прошла успешно. Нужно ли напоминать о том, что соблюдение принципиально важных этапов в работе позволит возвести капитальное, долговечное строение, в котором смогут жить не только внуки, но и правнуки.

Способы фиксации

От того, как именно будет уложен первый венец деревянного дома или нижняя обвязка каркасного сооружения зависит и внешний вид коробки, и его беспроблемная эксплуатация. Существует два способа стыковки бруса с фундаментом:

• жесткий – крепление производится посредством анкеров, шпилек, болтов и хомутов;
• накладной – подразумевает удержание нижнего венца под собственным весом вышерасположенного строения.

Конечно же, первый вариант оказывается надежнее и признается мастерами как более приемлемый, но на практике чаще используется второй метод укладки. Такой выбор связан, прежде всего, с облегченным выполнением монтажа, так как в технологии отсутствует необходимость в высверливании отверстий или закладке анкеров, а также в затягивании крепежных элементов.

Специалисты рекомендуют жестко крепить брус к фундаменту, особенно если подземная конструкция является мелкозаглубленной, а грунт – пучинистым и водонасыщенным. В результате промерзания такая почва набухает, что ведет к появлению выталкивающих нагрузок. С потеплением грунт может просесть, увлекая за собой и фундамент. Эти явления сказываются, конечно же, на определенных подвижках. Если деревянная обвязка не будет иметь жесткого крепления, то строение при дополнительных неблагоприятных условиях вполне может съехать с опорной части. В лучшем случае появятся деформации, а в худшем – произойдет полное разрушение коробки дома.

Способ фиксации деревянного бруса во многом зависит от вида фундамента.

При строительстве домов используется несколько вариантов устройства подземной части здания:

• металлические или железобетонные сваи;
• монолитные ленты;
• сборные бетонные блоки;
• свайно-ростверковые конструкции;
• отдельно расположенные столбы;
• плиты.

Способ укладки бруса должен выбираться с учетом особенностей того или иного фундамента. К работам следует относится ответственно, понимая, что впоследствии исправить дефекты будет практически невозможно. Не разбирать же полностью дом.

Крепление бруса к бетонной основе

Недостатком сборных и монолитных фундаментов, а также бетонных ростверков, является возможная неровность их поверхности, заключающаяся в наличии перепадов по высоте, выемок и т.д. Данная проблема для укладываемого сверху бруса может стать критичной, поэтому от нее следует избавиться еще на подготовительном этапе. Верхний срез бетонного фундамента или ростверка выравнивают посредством нанесения на него слоя цементного раствора. Горизонтальность заливки, при этом, проверяют с помощью строительного или лазерного уровня. Далее на бетонную основу в местах стыковки с брусом в два-три слоя укладывают гидроизоляцию, а уже потом монтируют первый венец брусчатого дома или обвязку каркасного строения.

Отличием нижнего ряда от вышерасположенных элементов является больший размер сечения пиломатериала, что позволяет принимать на себя нагрузки от наземной части сооружения и более эффективно распределять их на подземную конструкцию. Добиться четкости пространственного расположения венца и геометрической правильности его углов поможет предварительная раскладка и разметка брусьев по месту. Их помещают в проектное положение, скрепляя временными раскосами. На этом этапе определяют точки размещения анкерных болтов и, соответственно, отверстий в обвязочных элементах. Если крепежные штыри уже забетонированы и торчат из фундамента, то под брус следует подложить столбики одинакового размера.

Шаг анкеров выбирается в пределах полуметра, а длина стержней – в зависимости от толщины бруса и размера вхождения крепления в слой бетона. При этом учитывают тот момент, что наивысшая точка анкера не должна выступать за верхнюю плоскость первого венца, чтобы при укладке следующих рядов сруба не пришлось бороться с ненужными помехами. Каждый отдельный элемент деревянной обвязки должен иметь как минимум две жестко зафиксированные точки во избежание каких-либо сдвигов.

После разметки мест крепления, приступают к высверливанию в древесине отверстий. Вначале используют сверлильную коронку, заглубляясь примерно на треть высоты пиломатериала. Затем выемку зачищают стамеской, после чего делают небольшую сквозную дырку уже сверлом. Ее диаметр должен быть на 1,5-2мм шире соответствующего размера анкерного болта.

Существует два основных способа, определяющих как крепить брус к фундаменту:

• первый – анкеры уже имеются в теле бетона;
• второй – крепеж устанавливается совместно с монтажом деревянной обвязки.

Перед укладкой брус необходимо тщательно обработать антисептической пропиткой, спасающей древесину от влаги и биоразрушений, а также антипиреном, защищающим дерево от мгновенного загорания в случае пожара.

В случае, когда анкеры уже установлены в фундаменте, то венец просто одевается на них и фиксируется с помощью крепежной гайки. Другой способ подразумевает высверливание отверстий в бетоне перфоратором по месту, то есть через деревянный брус. Заглубление под анкер здесь должно составлять примерно 100-120мм. Далее крепеж забивают молотком и затягивают его посредством накидного гаечного ключа. Следует отметить, что второй способ является менее трудоемким, поэтому используется гораздо чаще.

На последнем этапе проводят проверку горизонтальности первого венца и четкости геометрии углов. При небольших перекосах под изъяны допускается подкладывать небольшие дощечки, Но это крайне нежелательно, так как ведет к появлению щелей.

Опытные мастера советуют пользоваться саморазжимными анкерами. С их помощью работы значительно упрощаются, а время монтажа сокращается. Анкерная технология применяется для всех видов бетонных фундаментов, в том числе ростверковых.

Крепление бруса к металлическим сваям

В наше время большое число частных застройщиков предпочитает в качестве фундамента для небольших строений, в том числе для каркасных домов, использовать винтовые сваи. Их преимущества неоспоримы, а в некоторых случаях достойной альтернативы им просто не найти. Крепление бруса здесь выполняется по иной, более простой технологии.

После монтажа свай, оголовки выравнивают по высоте, после чего на них наваривают металлические пластины. Они могут быть плоскими и иметь ширину, не выходящую за пределы бруса. В этом случае крепежные элементы вкручиваются с нижней стороны венца. Другой вариант – пластина в форме перевернутой литеры «П» или, проще говоря, лотка. В него четко по размерам, без отступов, вставляется пиломатериал и фиксируется саморезами с обеих боковых сторон.

Профессионалы рекомендуют резьбу крепежных болтов перед вкручиванием в брус смазывать густым масляным составом типа солидола, что помогает облегчить процесс фиксации.

При работе с металлом потребуется антикоррозийная обработка сварных соединений и пластин. Кроме того, не нужно забывать о гидроизоляции и пропитке древесины. Горизонтальность уложенного обвязочного венца в обязательном порядке проверяется уровнем.

semidelov.ru

: Фундамент. Бетон. Отмостка :: BlogStroiki Default Default :: BlogStroiki

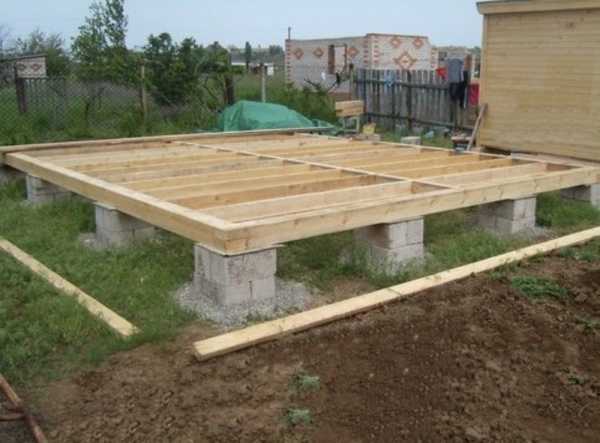

     Ответ: Столбчатые фундаменты как обычно применяют для строительства зданий на слабых грунтах и возведения обьектов с тяжелыми стенами. Хотя деревянные стены таковыми и не являются, для защиты от гниения нижних венцов строения такой проветриваемый фундамент является самым оптимальным.

Срок службы столбчатого фундамента лежит в пределах от 30 до 50 лет в зависимости от применяемого  материала для  изготовления столбиков: это могут быть металлические или асбестоцементные трубы заполненные железобетоном или просто обычная кирпичная кладка.

При таком фундаменте надо тщательно просчитать вес вашего дома и определить площадь опор фундамента только после этого можно выбрать правильно расстояние между столбами и их количество.

Самым важным моментом при строительстве дома из бруса является закладка первого венца и обвязка первого ряда брусьев. Все столбики по периметру фундамента должны иметь идеально выверенную горизонтальную поверхность и не на глаз а с помощью уровня. От этого будет зависит дальнейшее состояние собранной конструкции вашего дома и правильная и равномерная усадка всего дома.

Брус для обвязки первого ряда дома должен быть на 50 мм больше чем остальные стеновые брусья, например стеновые брусья берем 150х150 мм а на первый ряд берем квадратный брус 200х200 мм. Это связано с тем что на первый ряд ложится вся тяжесть конструкции вашего дома вместе с крышей и снегом.

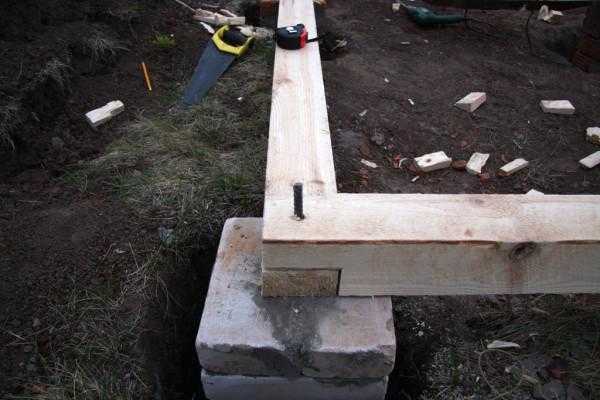

Теперь по вопросу крепления первого ряда брусьев к столбикам фундамента . В большинстве своем при возведении деревянных домов на столбчатых фундаментах нижний венец никогда не закрепляют к фундаменту, поскольку давление всего веса дома на фундамент обеспечивает ему необходимую устойчивость . А главный положительный момент в этом случае это то, что при необходимости можно очень легко заменить сгнивший венец не разбирая весь дом целиком.

 Конечно, если ваш дом находится в районе возможного подтопления или в вашем регионе бывают штормовые погодные условия и при этом ваш дом может или уплыть или его может «сдуть» ветром с фундамента, то закреплять его к фундаменту сам бог велел.

Тут все будет зависит от типа столбиков вашего фундамента, если он из труб залитых бетоном, то можно было предварительно забетонировать в них закладные из шпильки диаметром14 мм и на них уже устанавливать и гайками закреплять первый ряд брусьев.

Если у вас обычные кирпичные столбики, можно было и в них устанавливать такие же закладные из резьбовой шпильки, а если столбики уже готовы и вопрос возник после их изготовления, то вам помогут анкерные болты. Но в любом случае вам надо помнить, что в месте контакта металла и дерева будет конденсироваться влага и гниение дерева начнется именно с этих крепежных узлов.

Так что выбирайте, что вам подходит исходя из ваших местных условий проживания.

Добавлено: 27.03.2014 13:48

blogstroiki.ru

Как крепить брус к фундаменту?

Условия для древесины

Выбор материала для устройства прочного венца дома основывается на требованиях ГОСТ 2695-83. Чаще всего обвязку выполняют из дуба или лиственницы.

Необходимо тщательно выбирать древесину для долгой службы

Обращают внимание на следующее:

• Линейные размеры 200 × 200 мм, отсутствие искривлений;
• Влажность менее 20%. Брать желательно дерево зимней валки (декабрь-март). Просушить от 1 месяца в крытом помещении с естественной вентиляцией в соответствии с правилами укладки пиломатериалов;
• Отсутствие превышения пороков древесины количеству, допускаемому ГОСТом, в том числе признаков гниения (синюшность), грибков, жучков;
• Отсутствие механических повреждений, дефектов обработки.

Оценка пиломатериала проходит по худшей кромке пласти. Тщательный осмотр на наличие изъянов требуется каждой стороне заготовки.

После выполнения всех вырезов, шпунтов, пропилов, готовую деталь подвергают антисептической пропитке со всех сторон. Популярно применение с этой целью отработанного машинного масла. Качество исходного бревна влияет на полученный при его обработке результат, дальнейшее крепление бруса к фундаменту, долговечность и надежность полученной конструкции.

Выбор схемы

Схема жесткого крепления бруса

Выбирать, как крепить подготовленный брус к фундаменту любого типа, предстоит из 2 вариантов:

1. Жестко. Неподвижное соединение верхней плоскости опоры и нижней части дома достигается металлическими стяжными или анкерными болтами (шпильками), хомутами.
2. Накладкой. Сцепление задается весом всего дома, распределенного по контактной площади с конструктивными составляющими фундамента выбранного типа.

Жесткая схема при подвижках грунтов предотвращает относительное смещение элементов венца и основания, неблагоприятное для всего дома. У свайного типа бревна служат вариацией ростверка, делая обвязку всех колонн.

В местах строительства, где нет оснований для подобных тревог, преобладает второй вариант. Первый пояс укладывают на рейки толщиной не более 15 мм, обработанными по 2 широким сторонам битумом. В дополнительном укреплении скобами, стальными пластинами, нуждаются углы периметра дома.

В любом варианте делают прокладку из гидроизоляционного материала (рубероид) между поверхностью бревна и цементом/металлом опоры.

Крепление к бетону

Крепление бруса с помощью анкеров

С цементными монолитами, кладкой из керамзитобетонных блоков, кирпича, бревна соединяют анкерными болтами. Стержень с резьбой закладываются сразу при заливке/кладке или зажимают в просверленное углубление при креплении подготовленного бруса к готовому фундаменту пошагово.

Обязательно предварительное выравнивание поверхности камня. Выступы срезаются, впадины затираются раствором. Проверяется уровнем горизонтальность. Болты на ленточных фундаментах размещаются с шагом до 0,5 м.

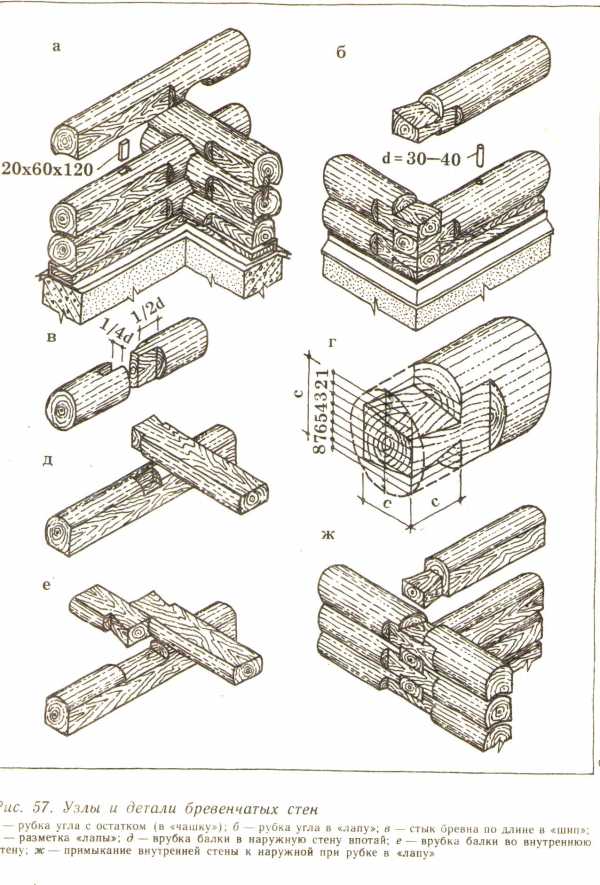

Угловые соединения соединяют в лапу, чашу, металлическими накладками под саморезы. Под анкера бревна просверливают насквозь, с выборкой для посадки гайки на широкую шайбу ниже плоскости бруса. Сверло берут с диаметром на 2 мм больше болта. Равномерную посадку задают попеременной обтяжкой гаек на 3-4 оборота.

Каждая деталь независимо от длины фиксируется не менее чем в 2 местах.

Посмотрите видео, как происходит крепление бруса на ленточное основание.

Места стыков фрагментов по верху необходимо усилить и закрепить скобами. Предварительно делают пропил для глубокой посадки соединительного прута.

Как правильно крепить брус к фундаменту?

Строительство зданий любого назначения из бруса предполагает крепление бруса к фундаменту. Данная процедура отличается сложностью и трудоемкостью, а также требует от работника определенной квалификации и наличия опыта. От того, насколько качественно был закреплен первый венец, зависит надежность и долговечность всего строения. Именно поэтому установка бруса на фундамент – крайне важный этап в возведении построек. В данной статье мы рассмотрим варианты монтажа деревянного бруса на различные типы оснований.

Первым этапом данного процесса является обустройство действительно качественного основания для возведения постройки, на которое необходимо наложить два слоя рубероидных листов, а поверхность залить цементной смесью. Только теперь следует приступать к монтажу деревянных элементов на основание возводящегося здания. К установке бруса следует приступать только тогда, когда фундамент обустроен и простоял более недели. Как уже говорилось, установка бруса на фундамент достаточно сложный процесс, и для его облегчения используют первый ряд, который называется нижней обвязкой. Для увеличения прочности конструкции обвязку необходимо сделать из широкого материала.

Перед стартом всех работ следует заранее запастись всеми необходимыми инструментами и расходными материалами. Вот их перечень:

• антисептический состав;
• строительный уровень;

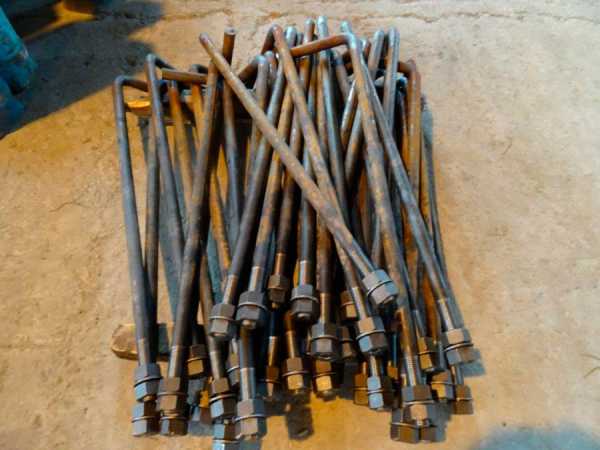

• анкерные болты;
• цементный состав;
• песок;
• рубероид;
• анкерные шпильки.

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека.

Схемы крепления бруса

Перед тем, как крепить брус к фундаменту лучше разобраться в схемах данной операции. Согласно строительным нормам, возведения зданий из деревянного бруса допускает два варианта крепления данного материала:

Жесткая фиксация. Данный способ подразумевает прочный контакт бруса и ростверка. При этом статичность первого венца гарантируется сильным механическим воздействием, которое создано с посредством различных крепежных деталей.

Накладная фиксация. В этом случае деревянный элемент монтируется без прямого контакта с ростверком. Статичность первого венца в этом случае обеспечивается массой остальных строительных материалов, которые установлены над ним.

Как показывает практика, и подтверждают специалисты в данной области, жесткая фиксация была и есть самым надежным вариантом крепления. Только такой вариант может гарантировать полную статичность нижнего венца и надежное соединение бруса с основанием здания. Но жесткую фиксацию довольно сложно осуществить, поэтому самым распространенным типом крепления является накладная фиксация. Теперь вы знаете о том, как правильно класть брус на фундамент, осталось узнать о нюансах установки на различные типы оснований.

Крепление бруса на ленточном или плитном фундаменте

Качественная установка деревянного бруса к плиточному основанию постройки невозможна без ряда работ. На начальном этапе следует установить деревянный элемент со специальными отверстиями в ростверк. Установка происходит посредством контргаек, которые накручиваются на анкеры. Данную конструкцию используют во время возведения зданий из разнообразных видов бруса.

Установка деревянных элементов на основание здания происходит следующим образом:

После заливки фундамента постройки следует установить анкерные болты в еще незастывший бетон. Основания крепежных элементов могут быть коническими или же загнутыми. Болты необходимо устанавливать через каждые 50 сантиметров, таким образом, на один брус должно быть монтировано около трех крепежных элементов.

Теперь нужно дождаться высыхания основания строящегося дома, и заняться подготовкой устанавливаемого бруса. В эти работы на данном этапе входит исключительно рассверливание отверстий для анкерных шпилек, которые расположены на уже установленных болтах.

После этих действий необходимо вооружиться строительным уровнем и проверить горизонтальность конструкции. Все обнаруженные дефекты необходимо сразу же устранить, например, если вы обнаружили возвышенность, следует срезать ее ножом, если образовалась впадина, то ее нужно залить раствором.

После обустройства максимального ровного основания, необходимо уложить на него рубероидные листы, которые выполняют гидроизоляционные функции.

Как уже говорилось выше, слой рубероида нельзя долго оставлять открытым, поэтому сразу после его монтажа, необходимо установить балки, которые заблаговременно были распилены на фрагменты необходимого размера.

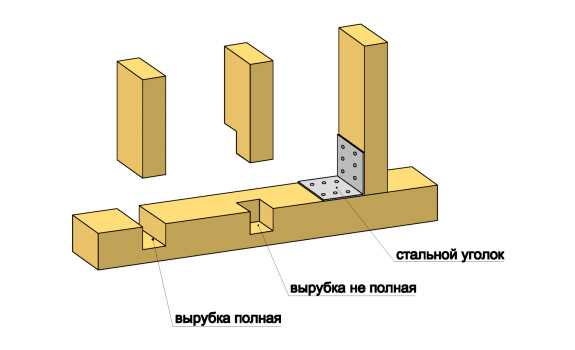

Угловые сопряжения балок соединяются с выпусками, но можно обойтись и без них. Для достижения максимально долговечного соединения необходимо воспользоваться углами, изготовленными из металла. Данные металлические изделия следует устанавливать на саморезы.

После этого на каждую анкерную шпильку на установленных в основании здания болтах следует установить широкую шайбу, после чего зафиксировать контакт контргайками. Для предотвращения возникновения неровностей гайки нужно подкручивать не поочередно, а параллельно, причем каждый раз делать по два-три проворота.

Теперь вы знаете не только, как класть первый венец бруса на фундамент, но и как создать остальную несущую конструкцию. Данный способ довольно простой и при наличии необходимых инструментов и некоторого опыта строительных работ, вы сможете справиться самостоятельно. В итоге вы получите прочное и долговечное основание здания, которое является залогом удачно построенного дома.

Крепление к свайному фундаменту

Если проектная документация для строительства здания из какого-либо типа деревянного бруса предусматривает наличие исключительно свайного основания, то работы по установке бруса будут немного иными. Первым делом следует монтировать специальные п-образные оголовки, на сваи, которые установлены в грунте. Их боковые поверхности должны быть перфорированные, при этом перфорация должна подходить для крепежных деталей.

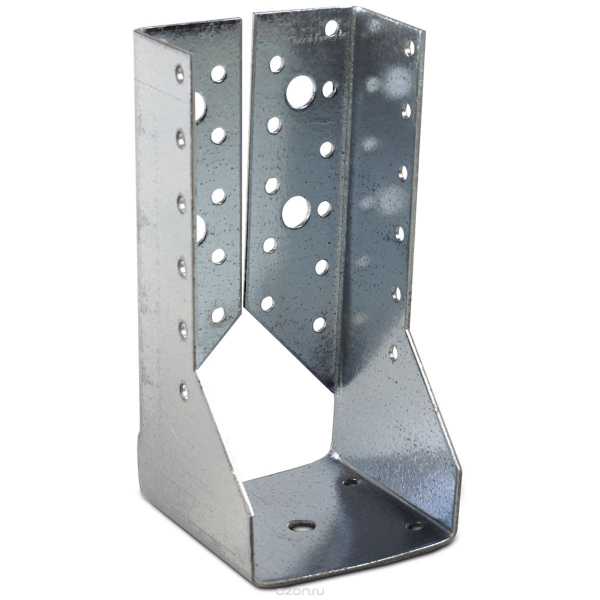

Далее требуется установить деревянную балку в паз п-образной скобы, после чего провести фиксацию посредством крепежных элементов. Существует и другой вариант создания данного соединения. Он предусматривает применение большей степени перфорации деталей, которые в данном случае просверливают насквозь. Этот метод гораздо более тяжелый, чем предыдущий, а эффект от обоих методов одинаков, поэтому первый вариант более распространенный.

Теперь поговорим о том, как крепить обвязку из бруса к фундаменту. Данную операцию требуется начинать с подборки деревянных деталей для обустройства ростверка. Для этих целей превосходно подойдут брусья с квадратным поперечным сечением. Следующей операцией станет закрепление деревянного бруса на свае. Для осуществления данной операции следует установить некоторое количество скоб, на которые установить деревянный брус. Скобы следует не просто уложить, а прочно приварить к сваям. Данные металлические изделия впоследствии послужат маяками для мест, в которых требуется установить другие оголовки.

После этого следует уложить слой гидроизоляционного материала, который в этом случае представлен рубероидом. Помимо защиты от влаги на этой слой возложена функция буферной зоны между деревянными и металлическими элементами несущей конструкции.

Теперь в скобы следует установить балки ростверка так, чтобы они были состыкованы на шипах исключительно в угловых контактах. Провести данную процедуру можно двумя методами — в лапу или чашу. Посредством специальных крепежных элементов необходимо зафиксировать балки.

В принципе брусья можно устанавливать и без фиксации. В этом случае балки необходимо монтировать на т-образные оголовки свай. Ростверк крепится к основанию здания посредством металлических уголков. Такая схема крепления бруса к основанию гарантирует максимально плотный контакт венца с фундаментом, что значительно увеличивает прочность всей конструкции и срок ее эксплуатации.

Крепление на винтовой фундамент

Если возведения здания из деревянного бруса предполагает обустройство винтового фундамента, то считайте, что вам повезло, поскольку в этом случае процедура установки материала очень проста и займет минимальное количество времени. Даже такой ответственный шаг, как монтаж первого венца не потребует высокой квалификации или богатого строительного опыта.

Перед началом всех работ необходимо измерить ширину фундамента возводимого здания, а также убедиться в том, что его поверхность идеально горизонтальная при помощи строительного уровня.
После этого необходимо нанести определенное количество антисептического состава на брус и дождаться, пока он просохнет. Время высыхания указывается на упаковке средства.

Затем можно приступать к монтажу деревянных элементов конструкции на основание будущего здания. Данная процедура, также фиксация бруса предполагают врезку болтов в заранее подготовленные отверстия. Данные отверстия должны быть просверлены в деревянном брусе еще на подготовительном этапе, причем их диаметр должен превышать диаметр крепежных элементов как минимум на два миллиметра.
С помощью данного метода укладывается нижний венец. Крепежные детали прочно и надежно удерживают обвязку на поверхности основания возводящегося здания. Крайне важно просушить деревянный брус в достаточной мере перед началом всех работ. Таким образом можно избежать преждевременных деформаций всей несущей конструкции и множества связанных с эти проблем.

Как вы видите сами, крепить брус к фундаменту может даже неопытный человек, который не прошел должную подготовку. Главное – это не торопиться, провести необходимые расчеты и сделать все так, как указано в инструкции, а также помнить о том, что нюансы в строительстве – это самое главное.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как установить доски нижней обвязки?

До монтажа обвязки уровнем проверяют горизонтальность поверхности фундамента. Если есть неровности менее 10-ти мм, достаточна обвязка из одного слоя досок. При больших неровностях обвязку делают из двух досок. Если фундамент закладывают по проекту, разработанному специалистами, на его горизонтальной поверхности обычно уже отмечены точки крепления досок нижней обвязки или установлены анкеры. Лучше предусмотреть анкеры большей длины на случай установки двух слоёв.

Доски раскладывают по внешней стороне фундамента и с помощью угольника переносят на них метки отверстий для анкеров. Сверлом делают отверстия диаметром 12-16 мм. Если в фундаменте анкеры не установлены, для них также сверлят отверстия глубиной 180 мм.

Шаг отверстий на досках — не более 180-ти см. Крайнее отверстие от начала доски располагают на расстоянии 30-ти см. Каждый кусок доски крепят, как минимум, двумя анкерами. Можно отступить от этого правила, на участке фундамента размером меньше 1,5 м. Надёжное крепление к фундаменту позволит удерживать точно размеченные размеры дома.

Когда обвязку для неровной поверхности фундамента делают из двух слоёв, сначала верхнюю доску прибивают гвоздями к нижней, а потом выравнивают поверхность, устанавливая клинья из лиственницы между нижней и верхней доской. Чтобы клинья со временем не разрушились, большие щели заполняют цементно-песчаным раствором.

Как ещё выравнивают поверхность фундамента?

При неровностях меньше 10 мм:

• удаляют шлифовальной машиной с диском для бетона
• устанавливают прокладки через 300-600 мм

При неровностях от 10 мм и выше:

• делают заплатку из раствора (он наберёт прочность через 24 часа)
• при большой площади неровности выравнивание переходит на этап установки досок внешнего периметра или лаг перекрытия

После выравнивания досок обвязки, их крепят к фундаменту оцинкованными гайками и шайбами. Если с внешней стороны дома между краем фундамента и досками обвязки остаётся полка, её обрабатывают битумом и делают оцинкованный слив.

Требования к обвязке каркасного дома

Для свайного и столбчатого фундамента в обязательном порядке требуется обвязка. Массивные дома устанавливают на ленточном железобетонном ростверке, а при строительстве легкого каркасного домика обвязка производится:

• брусом или бревном;
• пакетом сбитых или склеенных досок, установленных на ребро;
• металлическим профилем.

Многие считают, что нижняя обвязка каркасного строения металлическими двутаврами, швеллерами и профильными трубами будет надежнее объединения фундаментных столбов брусом, что не совсем верно. Дело в том, что прочные стальные балки, имеющие большую длину и размеры сечения, имеют высокую стоимость. Оптимальным вариантом использования более подходящих по цене и габаритам профилей является небольшой шаг между сваями или столбами, что приводит к дополнительным затратам по возведению фундамента.

Недостатком применения длинномерных металлических изделий в качестве обвязки каркасного дома считается наличие остаточной деформации и возможность провиса балки под нагрузкой или собственным весом. Остаточная деформация сказывается на том, что изогнутый стальной профиль после снятия нагрузки не может самостоятельно вернуть свою первоначальную форму, чего не скажешь об упругом деревянном брусе. К тому же, изделия из древесины обходятся гораздо дешевле металлических аналогов.

Для каркасного дома чаще всего используют брусья или пакет досок, а бревна предназначаются для срубов.

Нижняя обвязка фундамента брусом требует:

• использования высококачественных пиломатериалов – без сучков и гнили, с точной размерностью и допустимым показателем влажности;
• выполнения надежного крепления элементов в стыковочных узлах;
• обработки древесины антисептическими и огнезащитными составами;
• устройства гидроизоляции между фундаментным столбом и горизонтально уложенным брусом.

Оптимальными материалами для обвязочных балок считаются хвойные породы древесины, среди которых наиболее популярными являются сосна и лиственница. Другие виды менее пригодны к использованию по разным причинам. Например, в стволах ели находится много сучков, а кедр произрастает далеко не во всех регионах страны.

Крепление пакета досок непосредственно на строительном участке производится с помощью гвоздей или шурупов. Их забивают или закручивают на разную глубину в шахматном порядке.

Древесину обрабатывают антисептиками в целях предотвращения процессов гниения и развития грибка. В качестве огнезащитных составов применяют антиперен, защищающий материал от возгорания. Не следует забывать о том, что горючие смолы, входящие в состав сосны, слишком опасны.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома. Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

• в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
• в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу. Это дает возможность подправлять положение сторон по мере необходимости, что очень важно.

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

• анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
• гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
• клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

04.04.2016 в 10:04

Строительные материалы для нижней обвязки

Нижняя обвязка каркасного дома своими руками монтируется достаточно легко, при соблюдении всех строительных норм и правил.

Для ее сооружения нужно выбрать дерево хвойных пород, которое обладает большими существенными плюсами перед лиственными.

• Высокую прочность;
• Длительный срок использования;
• Прямой ствол;
• Лучшие строительные показатели и свойства;
• Сниженная влагопроницаемость.

Распространена в качестве строительного материала для нижней обвязки лиственница, ель, кедр или сосна. Порода дерева выбирается в зависимости от условий конкретного региона местности и осуществляется при учете ее наличия и более подходящей плотности, надежности и цены строительного материала.

С выбором дерева выбирается и форма пиломатериала, это могут быть:

Если вы решили применять пакет досок, то они должны быть строго скреплены строго в шахматном порядке при помощи шурупов разной длины.

Задаетесь вопросом, чем обработать обвязку?

Перед монтированием нижней обвязки необходимо весь подготовленный строительный материал обработать:

1. Специальным антисептиком, который предотвратит загнивание и грибковые образования;
2. Специальным антипиреном, который повысит огнеупорность и предотвратит возгорание.

Из-за большого количества древесных смол больше распространена обработка антипиреном для сосновых строительных материалов.

Иногда нижнюю обвязку делают из металлического профиля. но для каркасного деревянного дома данный вариант не подойдет.

Монтаж нижней обвязки каркасного дома

Такая технология состоит из нескольких важных этапов:

1) Выбор и установка фундамента;

2) Подготовка строительных материалов;

3) Установка и соединение обвязки

Подготовка фундамента различного видов под нижнюю обвязку особых отличий не имеет, мы рекомендуем свайный фундамент. он быстро устанавливается и надежен. Как правило, она в себя включает следующие позиции:

• Проверка горизонтальности всей поверхности фундамента
• Установка гидроизоляции из рубероида либо битума;

Схема обвязки столбчатого или ленточного

На данном же этапе должен быть предусмотрен специальный механизм крепления основания и обвязки.

Для данной цели в фундаменте устанавливаются анкерные болты или специальные деревянные пробки.

Подготовка строительного материала начинается с его высушивания.

Затем подбираются угловые детали, и определяется способ узлов крепления — в полдерева либо в полулапу.

При первом варианте на концах угловых деталей выпиливается специальный прямоугольник, во втором случае срезка дерева идет не под прямым углом. Для того чтобы сделать выемки рекомендуем применять электрический рубанок.

Установка обвязки начинается с определенной наметки углов будущего дома .

Нужно отметить точку, которая будет приниматься как первый внешний угол постройки, и на данном месте вбивается гвоздь.

После этого таким же способом отмечаются все оставшиеся углы. По завершению этих работ проверяется прямота всех углов при помощи плотницкого треугольника.

Далее монтируется один угол будущего дома и укладка подготовленных брусьев либо досок. Все стыки прокладываются специальной джутовой лентой. При применении связки досок нужно укладывать ее на ребро, чтобы все соединения между досками находились вертикально.

На прямых участках детали обвязки соединяют лобовым упором с применением специальной прокладки из джутовой ленты. Крепеж деталей между собой идет при помощи скоб или металлических уголков. При укладке всех деталей обвязки, выполняется еще одна дополнительная проверка прямоты всех углов строения и его горизонтальности при помощи уровня.

Для закрепления нижней обвязки с фундаментом применяют два варианта:

• При помощи анкерных болтов, предварительно установленных в фундамент. Анкерный болт необходимо закрепить в каждом столбе у основания или по всему периметру ленточного основания;
• При помощи гвоздей, которые необходимо вбивать в пробки, которые также устанавливаются в фундамент еще на этапе его подготовки под финишную обвязку. Данный метод скрепления можно считать более надежным и качественным. Установленная нижняя обвязка каркасного еще раз проверяется на ровность по уровню, а уже после в ней делают отверстия под лаги.

Отметим, что в настоящее время на строительном рынке имеются несколько разных технологических решений строения каркасных домов. И для каждого из таких решений предусмотрены строительные материалы для каркасного дома. которые будут определять стоимость всего проекта.

Каждый застройщик при выборе технологии возведения домов старается выделять приоритеты по бюджетной стороне в составлении итоговой сметы, трудоемкости всего процесса, доступности строительного материала и ряду других немало важных критериев. И возведение зданий по финской технологии будет являться лучшим вариантом и будет соответствовать большинству данных критериев.

Установка верхней обвязки каркасного дома

Крепление верхней обвязки каркасного дома

Для верхней обвязки нужно брать точно такое же дерево, какое применялось для укладки нижней. Тогда и сечение будет одинаковым, и это в значительной степени упростит ремонт обшивки и утепления всех стен.

Брусья верхней обвязки на всех углах должны стыковаться также при помощи вырубки. К вертикальным стойкам они должны крепиться также, как стойки устанавливались к нижней обвязке. Если вы выбрали крепление уголками, то они просто крепятся при помощи саморезов.

При выборе крепления методом вырубки в брусе первоначально необходимо сделать пазы под каждую стойку, а уже после они будут одеваться на вертикальные стойки.

Достаточно важно, чтобы все пазы располагались ровно над пазами нижней обвязки. При соблюдении данного условия все вертикальные стойки будут стоять строго вертикально. В худшем случае может получиться определенный перекос нескольких стоек или впоследствии всего каркаса в целом.

Установленные брусья скрепляются с каркасом при помощи гвоздей. При этом нужно, чтобы каждый гвоздь входил в стойку не меньше чем на 10 см. Для увеличения большей жесткости каркаса дома нужно верхнюю обвязку выполнить с диагональными раскосами.

Каркасная технология строительства – это очень удобный, простой и малозатратный финансовый способ строения жилых и нежилых сооружений. Он подойдет для стройки зимнего дома для постоянного проживания. Каркасный зимний дом обладает множеством преимуществ и достоинств – это комфорт и высокая энергоэффективность за счет отличной теплоизоляции.

Перед началом строительства не забудьте купить все необходимые строительные материалы. Развитие новейших технологий строительства каркасных домов у многих застройщиков вызывает вполне оправданный интерес.

Нижняя и верхняя обвязка каркасного дома имеют огромное значение для обеспечения достаточной прочности и надежности конструкции дома. Именно поэтому крайне важно подойти к их выполнению с большой ответственностью и с выполнением всех технологических норм и правил. И тогда ваш дом будет крепким и качественным.

Популярные публикации:

• Подоконник под дерево

  Как сделать подоконник: материалы и способыДо начала работ по изготовлению подоконника необходимо тщательно снять размеры…

• Дизельный котел отопления

  Видовые отличияВыбирая дизельный котел, обращайте внимание на две видовые особенности оцениваемых агрегатов: первая – тип…

plotnikov-pub.ru

Крепление каркаса к фундаменту. Особенности крепления бруса

Среди разных вариантов соединения бруса наиболее популярными являются «ласточкин хвост», «в коренной шип», «в стык» и «в лапу». Таким образом, можно закрепить брус между собой, по длине, Т-образно и по углам. Предпоследний вариант можно применять практически в любом деревянном строительстве, поскольку внутренние стены присутствуют в любом здании. Ниже будет изложена более подробная информация касательно видов крепежа бруса.

1. Конструкция «в ласточкин хвост».

Одним из наиболее теплых и герметичных замковых вариантов под строительство брусового дома считается крепление бруса «в ласточкин хвост». Его выполняют согласно правилам ГОСТ 30974-2002. Применение такого соединения дает возможность получить долговечный и надежный крепеж без использования дополнительных элементов.

На торце бруса выпиливается паз и шип, которые должны соответствовать друг другу и соединятся в один герметичный узел. Основным отличием является трапециевидная форма шипа. Такое крепление применяют для Т-образного, углового и «в длину» типов соединений. Если речь идет о Т-образном варианте, подобная техника позволяет возводить дома без дополнительных напусков в локациях внутренних стен, что дает возможность использовать брус меньшего сечения.

Угловые крепежи бруса между собой при установке утепляются джутовым волокном, хотя технология и так не пропускает ветра. «Ласточкин хвост» в углах можно прирубить на подобие как у бруса или бревна в полдерева, однако она должна иметь трапециевидную форму. Такие брусья складывают друг на друга в полдерева.

1. Соединение «в коренной шип».

Данный вид крепления является одним из самых легких. Его используют для сращивания 2-х компонентов в надежное невидимое крепление. Конструкция состоит из прямоугольной формы шипа и выполненного под него паза. Выпиливать паз и шип можно собственноручно по ниже представленным схемам.

На рисунке изображен наиболее простой вариант выпиленного самостоятельно шипа. Его параметры 4х4 см, сечение – 150 мм.

1. Особенности узла «в лапу».

Крепеж бруса между собой таким способом можно применять не только для углов, но и в Т-образных стыках в домостроении, для которых делается скрытый шип.

При конструкции узла «в лапу» выполняется так называемый присек, что отличает этот способ от других видов. Однако присоединять несущие стены подобным образом не рекомендуется, поскольку продуваемость стен и углов очень высокая. Для того чтобы это предотвратить, необходимо угол делать немного под наклоном. Наиболее оптимальный вариант – наклон в обоих направлениях.

При угловом креплении «в лапу» стены можно сделать как с остатком, так и без. Профессионалы предпочитают выполнять стены без остатка, но, если делать самостоятельно, подойдет и первый вариант. В брусе выпиливается выемка с последующим крепежом. А для придания большей прочности нужно вбить деревянные нагели диаметром 25-30 см. Подробная конструкция Т-образного брусового соединения «в лапу» представлена на продемонстрированной ниже схеме.

1. Особенности узла «в стык».

Это наиболее простой вариант крепления бруса между собой в длину, в угол или Т-образно. Для подобного крепежа используют скобы или металлические пластины со штырями. Соединение скобами проводится в том случае, если сечения больше 150 мм.

Технология «в стык» довольно простая: брус ложат друг к другу плотно и крепят. Но использовать такой тип соединения можно исключительно для хозяйственных построек или дач, так как в них высокий уровень продуваемости. Пример подобного соединения можно увидеть на рисунке.

1. Особенности узла «в полдерева».

Вариант «в полдерева» обозначает, что вырубки, осуществляемые в брусе, имеют размеры в половину сечения. Монтаж «в полдерева» проводится в основном в угловых местах. Соединять брусовый материал в длину подобным образом можно, однако в качестве крепления придется использовать нагеля.

Для углового соединения выполняют прирубку снизу у одного звена и сверху у другого. Чтобы крепеж был более прочным, применяют деревянные втулки, монтируемые в торец вырубки. Есть еще один вариант – косая рубка, пример которого подробно изложен снизу.

Такое угловое соединение используют для возведения жилых построек, например, для строительства дома из профилированного бруса, но стыки нужно тщательно утеплить. Для того чтобы понизить уровень продуваемости конструкции, вырубки выполняют не под прямым углом, а с малым уклоном.

Любой из перечисленных вариантов можно применять для Т-образного соединения. Однако самыми экономически выгодными и целесообразными считаются те, которые не требуют проведения дополнительных работ по типу припуска.

Металлические виды крепежа бруса:

1. Опоры.

Этот профилированный элемент используют для скрепления балок перекрытия и стен во время строительства дома из бруса. Для создания опоры применяют стальной лист от 2 мм, который сверху покрыт цинком. В результате, крепежная опора будет долговечной и крепкой. Изделие имеет уголковообразную форму.

В зависимости от специфики конструкции различают два типа опор:

• крепление для открытого бруса;

• крепление для закрытого бруса.

Также различают опору, которую применяют не так часто, — это разделенный крепеж, состоящий из 2-х симметричных деталей. Применение того или иного рода изделий зависит от конструкции будущего дома.

Крепить его с брусом следует при помощи шурупов, гвоздей или саморезов. По этой причине отпадает необходимость в покупке каких-либо специфических инструментов. В домостроении главным образом используют шуруповерт и саморезы. Для отдельных компонентов можно применить молоток и отвертку.

Брус для строительства может быть разного сечения. Для несущих стен используют от 150 мм, для балок перекрытий 100х100 мм. Для каждого отдельного вида изготавливается своя опора. Ее длина может достигать 200 мм, а высота 85 мм.

1. Муфты с шайбами и уголки.

Брус даже малого сечения 100х100 мм может дать усадку от 3% до 10%. Чтобы компенсировать данный процесс, применяют крепежную муфту. Как правило, их используют для соединения углов. Муфты представляют собой шпилеобразный элемент с гайкой, которая прикреплена к основе при помощи сварки.

Как обычные, так и соединительные уголки тоже изготавливаются из металлической пластины толщиной в 2 мм. Для того чтобы все было более прочным, применяют перфорированный крепеж. Длина уголка варьируется от 120 мм до 175 мм. Купить его можно практически в любой строительной точке, однако при выборе следует обратить особое внимание на сечение бруса.

Уголки для тяжелых конструкций должны иметь длину не меньше 160 мм с толщиной от 5 мм. Строительные уголки можно изготовить самостоятельно, но для этого понадобятся, к примеру, старые пружинные кровати.

1. Нагеля.

Нагеля применяют для скрепления бруса друг с другом. Они могут быть любого сечения (100х100 мм, 150х150 мм и т.д.) и выпускаются квадратной или круглой формы. Имеют вид вытянутого палкообразного элемента.

Брус естественной влажности при высыхании начинает деформироваться и выкручиваться по своей длине. И именно при помощи нагелей можно предотвратить данный процесс.

Нагеля могут выполняться из дерева или металла. Для изготовления металлических нагелей применяют арматуру или металлические прутья. Образуются железные палкообразные элементы длиной от 5 см. Когда эти материалы отсутствуют, то можно использовать железные трубы, включая и их остатки. Но при усадке брус может усыхать, что приводит к образованию щелей в стенах. Металлические нагеля будут видны, что портит внешний вид.

Деревянные нагеля можно изготовить из остатков бруса. Однако лучше всего выбирать плотную и водостойкую древесину, по типу лиственницы или осины. Подобные нагеля более прочные и невосприимчивы к плесени и грибкам. Деревянные нагеля перед работой нужно обязательно просушить. Их забивают в заранее просверленные отверстия, где они выравниваются по подходящему уровню влажности с брусом. В некотором роде деревянные нагеля «привариваются» к брусу, создавая с ним одну целую деталь. Образуется своеобразный скрытый компонент сруба.

Крепежные нагеля вколачиваются в брус с шагом 1,5-2 м. Каждый последующий ряд располагается в шахматном порядке. Размер каждого нагеля – индивидуален и подходит под определенное сечение. Например, для материала 100х100 мм применяют 2,5 см.

Опытные строители предлагают более 30 вариантов

angaraleshoz.ru
