Конструкция представляет собой обвязанные ростверком и заглубленные в грунт столбы, передающие ему нагрузку от выше расположенных конструкций. Материал для изготовления опор может быть любым:

• Дерево;
• Металл;
• Железобетон;
• Кирпич;
• Бут и бутобетон.

Выбор материала зависит от габаритов и веса будущего строения, а так же материала исполнения стен:

1. Для каркасного дома облегченной конструкции подойдут деревянные столбы или кирпичные – они просты в установке и обеспечат надежное основание здания.
2. Для дома из бруса и бревна оптимально использовать как опоры из камня (бута или кирпича), так и облегченный фундамент из железобетона.
3. Под хозяйственные постройки подойдут деревянные или металлические столбы небольшого сечения.

Шаг между столбами не должен превышать 3 метра: на плане расставляют опоры в углах периметра, на пересечениях стен, под тяжелыми конструкциями – каминами, печами. Остальное пространство заполняют дополнительными столбами. Оптимальный шаг – 1.5-2,5 метра. Более частое расположение неэффективно с точки зрения затрат и распределения нагрузки – высокая концентрация столбов принимает минимум нагрузки от своей возможности.

Виды ростверков

Для обвязки опор строят ростверк. Столбчатый фундамент для дома из бруса, каркасных панелей и бревна обвязывают деревянным ростверком из бруса большого сечения. Его укладывают на столбики и прочно связывают с ними.

Для бетонных, каменных и блочных стен на столбы устанавливают железобетонную балку сборную или монолитную. Сборные готовые изделия обходятся дороже, но сборка конструкции осуществляется гораздо быстрее. С монолитными изделиями работы больше, но их стоимость ниже. При изготовлении каркаса армирования прутки выпускают за предел бетонного объёма на 50 и более сантиметров. Эти запасы служат связующим сопрягаемых конструкций.

Разновидности конструкции

По виду устройства и глубины монтажа в грунт конструкции разделяют на 2 вида:

• Мелкозаглубленные опорно-столбчатые конструкции оптимальны для строительства на скалистых и песчаных грунтах, их заглубляют на 0,4-0,7 метра. Их выполняют из бетонных блоков.
• В проблематичных местностях с глинистыми основаниями и высокими грунтовыми водами устанавливают заглубленный фундамент, его вводят в грунт до отметки ниже уровня промерзания грунта на 0,5-1,0 метра в зависимости от условий.

Принцип строительства у этих разновидностей один, разница заключается только в степени заглубления опор.

Будет ли подвал

Наличие погреба при устройстве столбчатого основания продумывают заранее, учитывая высоту столбов, рельеф местности и отметку уровня пола. Проблема заключается в том, что такая конструкция не предполагает наличия стен, защищающих пространство под домом.

Для устройства ограждения от улицы можно использовать;

• Кирпичную или каменную, бетонную кладку;
• Металлические профилированные листы.

В первом случае возможно обустройство теплого помещения, при применении профилированного алюминиевого или стального листа потребуется дополнительная усиленная теплоизоляция, без нее температура в погребе не будет отличаться от уличной за тем исключением, что здесь не будет гулять ветер.

Хочет застройщик обустроить подвал или нет, но заполнение пространства между опорами в любом виде завершит облик здания в виде аккуратно сделанного цоколя.

Как сделать столбчатый фундамент из железобетона

Рассмотрим два распространенных вида устройства несущей конструкции.

Бюджетный мелкозаглубленный фундамент

Напомним: легкие опоры с малым заглублением подходят для нетяжёлых конструкций на прочных грунтах. Столбики можно выставить под каркасный дом или хозяйственную постройку. Столбчатый фундамент для бани станет отличным эффективным и дешевым вариантом устройства несущего основания.

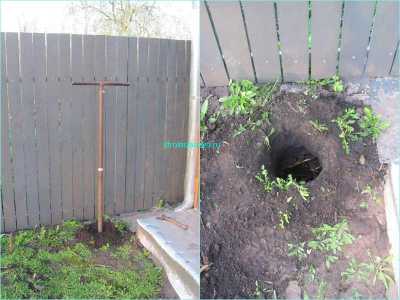

1. Подготовка скважин. Строительным буром на 25 выкапываем отверстия в грунте на глубину до 0,7 метров. Можно воспользоваться обычной лопатой. На дно выстилаем слой рубероида, закрывая и боковые стенки ямы. Это поможет избежать протечки цементного молока в грунт и в дальнейшем защитит конструкцию от воды и коррозии.
2. На дно засыпаем небольшой слой песчано-гравийной подушки около 10 см, выкладываем армирующую сетку, вставляем в нее несколько прутков арматуры диаметра 10…12 мм и длиной больше проектируемой высоты столба на 10 см, заливаем бетонным раствором подушку толщиной 10-20 см.
3. После застывания раствора вставляем в яму асбесто-цементрую трубу диаметром 150-200 мм, надевая ее на арматуру. Засыпаем внешнее пространство грунтом, а внутрь трубы заливаем бетонный раствор марки не ниже М300 на высоту столба. Некоторые специалисты допускают использование бетонной смеси М200, но надо помнить, что марка указывает на допустимую нагрузку, возможную для будущего изделия. Если домик или строение небольшое – пожалуйста. В случае с баней из бруса не стоит экономить, в добавок к существующим нагрузкам добавляется агрессивная среда воды.

По представленному описанию иногда создают столбы в грунте, затем изымают их после застывания бетона и в готовом виде монтируют в скважины.

Смотрите видео изготовления столбчатого фундамента своими руками:

После застывания бетона (от 5 до 15 суток камень наберет до 70% прочности) можно приступать к монтажу ростверка. Для облегченной конструкции подойдет деревянная или металлическая балка. Прежде, чем ее укладывать, на поверхность столба надевают 1-2 слоя рубероида для нормального соединения разнородных материалов. Далее в балке просверливают отверстия для продевания арматуры, накладывают элементы друг на друга и фиксируют гайкой. Так же к поверхности столба на этапе заливки можно прикрепить шпильку и аналогичным способом после застывания бетона надеть на нее ростверк.

Заглубленный фундамент

Классическое исполнение монолитного столбчатого фундамента встречается при строительстве коттеджей из бруса, бревна, сэндвич-панелей, иногда из легких бетонов.

Последовательность действий остается аналогичной:

1. Подготовим основание – снимем верхний грунт, уберем растительность.
2. По размеченному плану выкапываем скважины под столбики. Глубина их введения в землю определяется как глубина сезонного промерзания почвы плюс 20-30 см для устройства подушки. Ширина углублений зависит от типа выбранной опалубки. В этом качестве можно использовать рубероид, скрученный в 2 слоя трубкой диаметром 20 см, готовую трубу того же диаметра, доски или щиты для съемной опалубки. В случае с трубами и рубероидом не придется снимать форму – материал останется с опорой, для деревянной формы понадобится пространство в яме для ее монтажа.

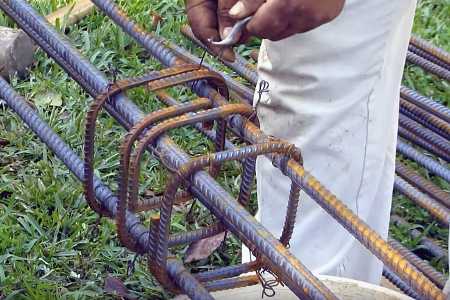

3. Выставляем опалубку в скважину, размещаем в ней арматуру 10-12 мм в диаметре. Оптимально взять 3-4 прутка.

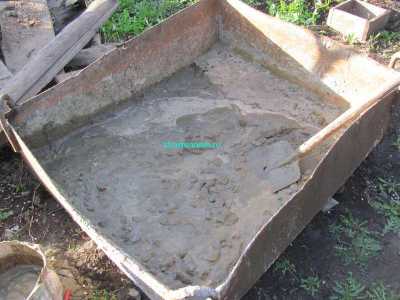

4. Заливаем бетонный раствор, уплотняя его каждые 30-40 см глубины.
5. Ждем застывания камня около 5 дней в зависимости от условий.

Ростверк у классического столбчатого основания обычно монолитный железобетонный, если речь идет о строительстве тяжелых домиков. Можно воспользоваться сборными готовыми блоками, тогда просто выкладываем их на предварительно обмазанные битумом столбы и перевязываем выпущенной арматурой. С монолитным сложнее:

1. Первым делом выстраиваем опалубку. Для этого берем обрезные доски 150(180) х 22 мм, сколачиваем из них форму. Между столбами выставляем деревянные подпорки для удержания большого веса монолита. Ширина ростверка должна быть не менее ширины свай.
2. В подготовленную форму выкладываем арматурный каркас. Для небольшого дома можно взять арматуру 10 мм. Используем 4 прута, располагая их квадратом в сечении, но не менее 2 см от края изделия. Поперечно можно выставить дополнительные усилительные скобки, связанные с продольным армированием проволокой.
3. Заливаем бетонный раствор. После его застывания снимаем опалубку.

Монолитный бетонный фундамент можно собрать за 7-10 дней. Такого же алгоритма придерживаются при устройстве бутобетонных опор.

Фундамент из кирпичей и блоков

Для нетяжелых домов, беседок, бань, хозяйственных помещений можно использовать бюджетные материалы, экономя деньги и время – кирпич или фундаментные блоки.

Готовые блоки выбираем не менее 200×200×400 мм, кирпич – полнотелый красный обожженный.

Такие основания не подходят для подвижных грунтов и насыщенной водой почвы.

Как сделать сборную конструкцию:

1. По уже известному алгоритму проводим подготовку участка, выкапываем скважины под опоры глубиной ниже уровня промерзания.
2. На дне ям выстилаем рубероид в 1-2 слоя, заливаем подушку с песчано-гравийной смесью толщиной не менее 20 см.
3. Когда подушка схватится, начинаем выкладку столбика. Для связки блоков или кирпичей используем цементный кладочный раствор, элементы кладем с перевязкой (не по шву) в шахматном порядке.
4. Защищаем боковые поверхности опоры рубероидом или битумной обмазкой, для надежности штукатурим.

Армировать блочный фундамент нет смысла, материалы отлично работают на сжатие. Для страховки и большей уверенности через каждые 2-3 ряда допускается укладка армирующей сетки.

Деревянный фундамент

Традиционно применяется для строительства деревянных домов из бруса. Считается, что такая конструкция недолговечная, но все зависит от правильно выбора материала и проведения работ.

Для столбов выбирают древесину хвойных пород – она менее подвержена гниению и обладает достаточной прочностью. Для защиты от влаги и паразитов дерево обрабатывают всеми возможными пропитками – антисептиками.

1. Готовим участок, выкапываем скважины глубиной 1-1,5 метра и большим диаметром, чем сваи, в 1,5-2 раза.
2. На дно ям засыпаем песок на 15-20 см и тщательно его утрамбовываем.
3. Нижнюю часть столбов укутываем рубероидом или толью, проклеивая слои мастикой.

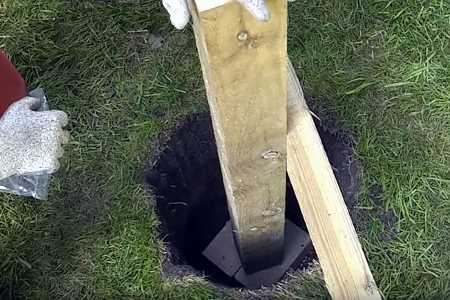

4. Устанавливаем столбы в скважины и контролируем их вертикальность. Фиксируем результат засыпанием в яму битого кирпича, гравия и песка послойно по 10 см, уплотняя каждый из них.
5. Сверяем горизонталь всех столбов и спиливаем излишки бензопилой или электропилой.
6. Утрамбовываем остаток пустого пространства ямы грунтом.
7. Защищаем торец столба рубероидом или гидроизоляционной пленкой.
8. Скобами или шпилькой крепим деревянный ростверк – брус или бревно, на который будет опираться стена.

Можно приступать к дальнейшему строительству.

stroikadialog.ru

Разметка под столбчатый фундамент | Разметка под ростверк

В данной статье опишем процесс разметки участка под столбчатый фундамент. Также уделим внимание разметке  ростверка.

План статьи:

Обноска под столбчатый фундамент с ростверком
Разметка под столбы (сваи)
Разметка под ростверк
Особенности разметки под столбчатый фундамент

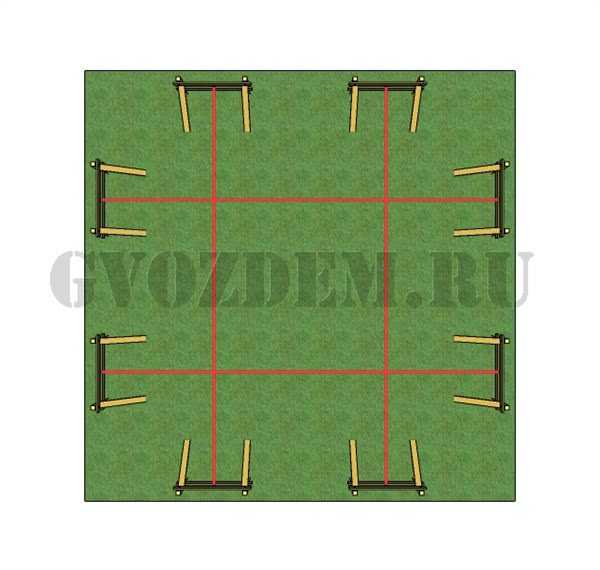

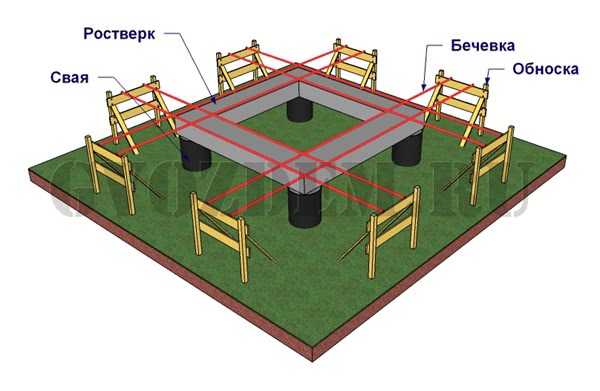

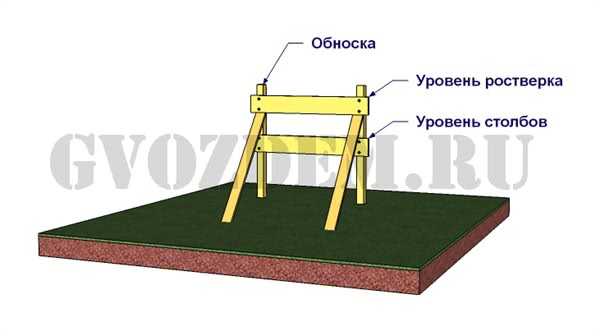

Обноска под столбчатый фундамент с ростверком

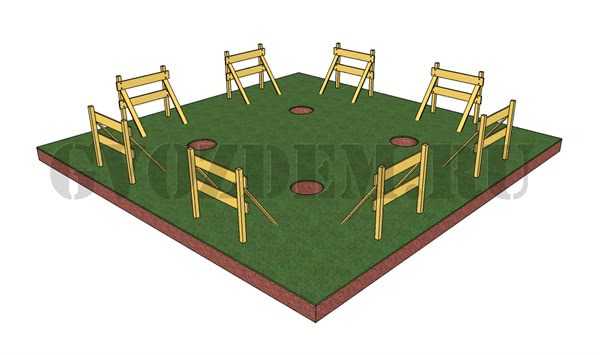

Обноску делаем таким образом, чтобы нижняя доска являлась уровнем, на который будем выводить все столбы, а вторая верхний уровень ростверка. Обе доски всех обносок выравниваем в «0» по горизонтали относительно друг друга. То есть нижняя доска под столбы одной обноски должна быть на одном уровне с нижней доской других обносок. То же самое и с верхними досками под ростверк.

Разметка столбчатого (свайного) фундамента

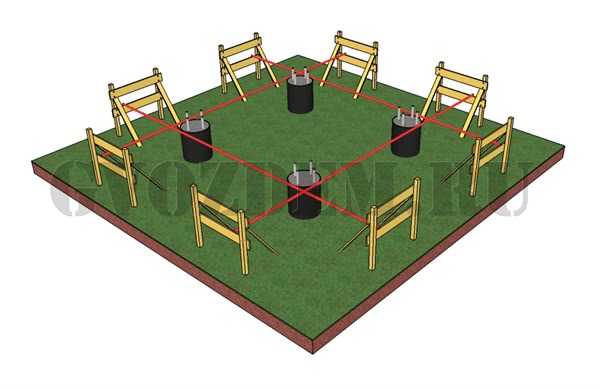

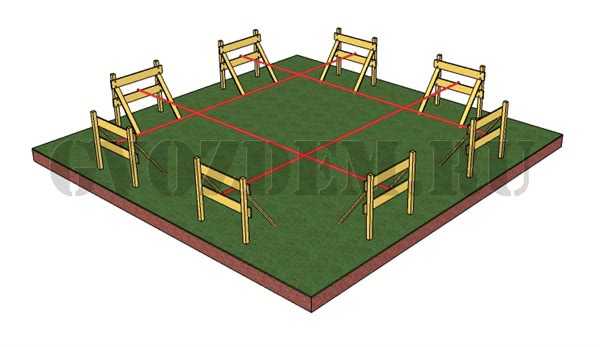

Натягиваем бечевки таким образом, чтобы их пересечения являлись центрами столбов (скважин). Углы в 90⁰ для прямоугольного фундамента находим по т. Пифагора построив треугольник с размерами 3х4х5м. Как это сделать читаем в статье: Правила построения прямоугольного фундамента. Расстояние между бечевками равно расстоянию между столбами по проекту. Расстояние от обносок до контура фундамента 3 метра.

В местах пересечения бечевок опускаем отвес, который покажет нам центры бурения скважин под столбы.

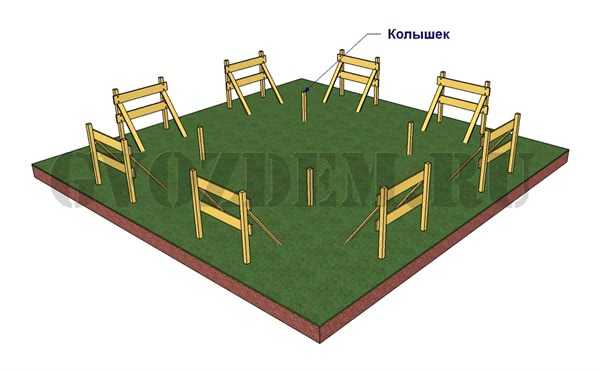

В точках отвеса вставляем колышки. И временно снимаем бечевки для того, чтобы они нам не мешали во время бурения скважин.

Бурим скважины под столбы.

Следующий шаг — натягивание снятых бечевок для вывода всех столбов в общий уровень. У данного способа есть несколько особенностей. Так как бечевки, по которым мы находили центры столбов (скважин)  будут нам мешать во время формирования сваи, то такое расположение разметки нам больше не понадобится. Нам необходимо будет сместить бечевки на расстояние равное радиусу столба (при помощи рулетки), то есть бечевки уже будут проходить рядом со столбом, и будут являться ориентиром общего уровня свай. Как это сделать смотрим на рисунке.

Выводим столбы на общий уровень по разметке. Уровень,напоминаем, выведен в «0».

Разметка ростверка

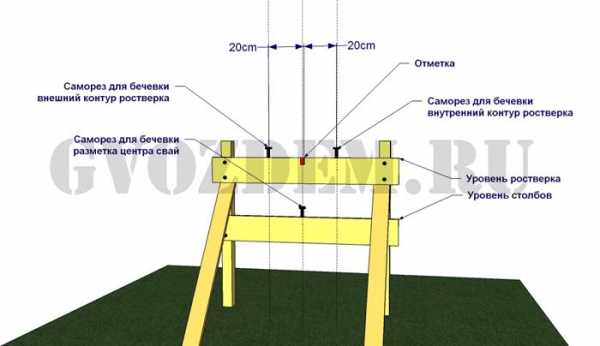

Следующая операция — разметка ростверка. Для данной цели воспользуемся старой разметкой под центры свай.

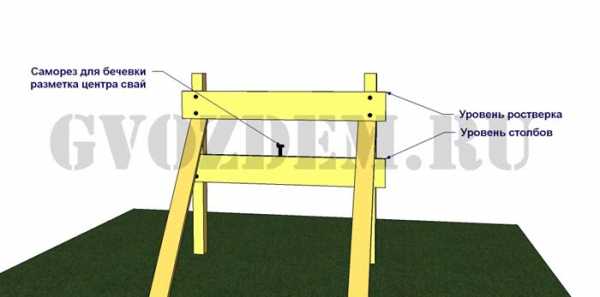

 И так, имеем саморез, по которому натягивали бечевки для нахождения центров свай.

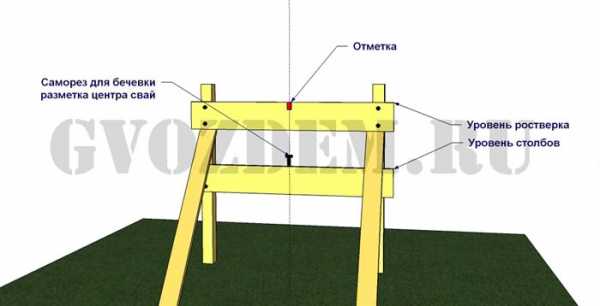

От этого самореза с помощью отвеса делаем отметку на верхней доске обноски, предназначенной для уровня, на который будем выводить наш ростверк.

От отметки в разные стороны отмечаем одинаковое расстояние, равное в сумме ширине ростверка. В нашем примере сделаем ростверк шириной 40 см, следовательно, в разные стороны отмеряем по 20 см и вкручиваем саморезы. То есть, у нас получится 2 самореза для внешнего и внутреннего контура ростверка.

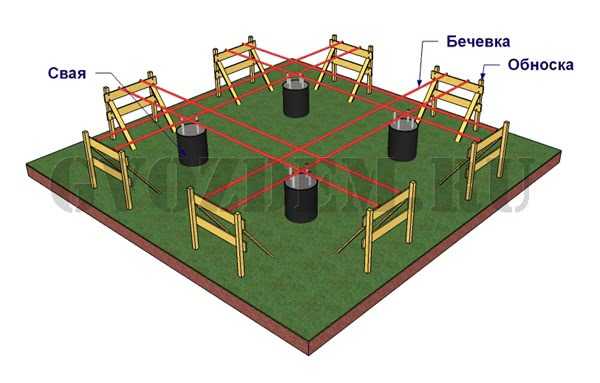

Делаем разметку под ростверк. Натягиваем бечевки на саморезы верхней доски обноски.

Выводим ростверк по бечевкам.

Что важно знать при разметке столбов и ростверка в способе, указанном в данной статье.

Задача. Необходимо построить ростверк размерами 6х8м и шириной 40см. Необходимо вычислить размеры прямоугольника под сваи.

Решение. Для данного ростверка нам понадобится построить разметку в виде прямоугольника с размерами 6 на 8 метров, что будет являться внешним контуром ростверка.

В нашем примере для столбов мы натягиваем бечевки, которые будут проходить по центру свай. Сваи в свою очередь должны проходить ровно по центру ростверка. Следовательно, для построения прямоугольника под свай нам необходимо отступить от сторон прямоугольника 6х8м на величину равную половине ширины ростверка, то есть в нашем случае по 20 см с каждого края. В итоге прямоугольник, построенный для столбов, у нас получится размерами равными 5,6м на 7,6м.

Посмотрим, как это будет выглядеть на рисунке.

От автора

В данной статье мы рассмотрели один из способов разметки столбчатого фундамента. Вариантов исполнения разметки может быть много. Главное соблюдать размерность, уровень и прямые углы.

‘bitrix:asd.share.buttons’ is not a component

‘prmedia:comments’ is not a component

Похожие статьи:

www.gvozdem.ru

Как правильно поймать уровень фундамента. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Как выставить уровень фундамента

Правильно обустроить фундамент любой постройки – это значит обеспечить длительный срок ее эксплуатации, прочность и надежность. Всего этого можно добиться в том случае, если нагрузка на основание дома будет распределена равномерно, а для этого необходимо сделать фундамент по уровню или вывести его под ноль.

Самым распространенным вариантов сооружения основы является ленточная конструкция. Но зачастую выравнивать приходится и столбчатые конструкции, которые необходимы в качестве основания для легких построек, не оказывающих большого давления непосредственно на фундамент. Это может быть:

Несмотря на малый вес постройки, ее прочность и срок службы напрямую зависят от того, насколько правильно возведен фундамент. В тех случаях, когда основание не удалось сделать по уровню, стены строения будут довольно быстро разрушаться.

Столбчатый фундамент

Установка столбов для фундамента дома заключается в выполнении работ с использованием кирпича, бетонных блоков или асбестоцементной трубы. Если в ходе работы стало заметно расхождение по высоте столбов, превышающее 5 сантиметров, то требуется сделать так, чтобы фундамент был залит по уровню. Для того чтобы залить его под ноль необходимо:

• использовать нивелир или гидроуровень;
• возвести опалубку;
• подготовить армирующую сетку;
• заказать готовый бетон или приготовить смесь самостоятельно.

Особенность выполнения работ связана с изготовлением специальных коробок, закрепленных на столбах основания с помощью саморезов, чтобы избежать смещения. Определив нужный уровень в одной точке, натягивают тугой (не капроновый) шнур к следующему столбу под контролем гидроуровня. Так закрепляют шнур у каждого столба, а затем по высоте его и крепят остальные коробки, которые необходимо залить бетонным раствором.

Перед заливкой бетона проверить гидроуровнем правильность расположения всех столбов или закрепленных на них коробок, начиная с диагоналей и заканчивая поперечными и продольными линиями.

Сделать фундамент по уровню гораздо проще в самом начале выполнения работ. Для того чтобы исправить допущенные ошибки потребуется возведение дополнительной опалубки и ее армирование.

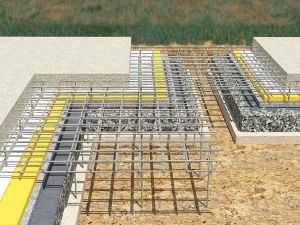

Ленточный и монолитный фундамент

Любое основание дома должно быть правильно обустроено. Это значит, что помимо надежного армирования и точно рассчитанной глубины заливки необходимо сделать фундамент здания по уровню. Посмотрите, как выровнять фундамент по уровню.

О качестве выполнения работ по возведению основания дома необходимо позаботиться на этапе установки опалубки и проверить во время закладки второго слоя сетки для армирования. Еще возводя опалубку для того, чтобы залить надежное основание, необходимо постоянно контролировать правильность и точность установки щитов и досок гидроуровнем. В качестве дополнительного контроля используют строительный уровень, которым проверяют точность проводимых работ в каждом углу постройки. В первую очередь нужно выставить по уровню все углы здания. Теперь важно проверить диагонали, а затем только приступать к проверке середин поперечных и продольных стен. Если во всех углах удалось добиться одного уровня плоскости, значит можно по уровню сделать и вес фундамент.

Уровень плитного фундамента

Чтобы легче было проверить плоскости при сооружении монолитного фундамента нужно установить в углах арматурные пруты и на них сделать отметки, показывающие уровень, до которого должна быть залита бетонная смесь. Сделать фундамент так, чтобы он был расположен в одной плоскости без искажений и колебаний необходимо для того, чтобы нагрузка на него распределялась равномерно по всей поверхности. Выставляя опалубку, следует вспомнить о возможности использовать в качестве своего рода маячков, вертикально установленные прутки, которые служат для связки верхнего и нижнего слоев армированной сетки.

По меткам, сделанным на этих прутах после проверки плоскости с помощью гидроуровня, заливают бетон. Дополнительной контрольной линией может служить верхний край правильно и добросовестно сооруженной опалубки. После застывания раствора по меткам пруты обрезают, используя болгарку. Немного проблематичней вывести фундамент под ноль уже после того, как он был построен. Здесь тоже не обойтись без гидроуровня, который раскладывают по всей поверхности фундамента, проверяют диагонали и выбирают один из углов, принимая его за эталон.

На поверхности готового основания потребуется сделать пропилы глубиной 3-4 сантиметра и проследить за тем, чтобы во время повторной заливки раствор полностью их заполнил.

Повторная заливка осуществляется по установленным меткам, под контролем гидроуровня, толщина такой стяжки должна быть не менее 5 сантиметров. Наличие пропилов позволяет не использовать для связки арматуру, но иногда на прежнее основание укладывают сетку для армирования, добиваясь его большей прочности и надежности.

Еще по теме

Нет похожих записей

‘ data-post_id= 3313 data-user_id= 0 data-is_need_logged= 0 data-lang= en data-decom_comment_single_translate= комментарий data-decom_comment_twice_translate= комментария data-decom_comment_plural_translate= комментариев data-multiple_vote= 1 data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited= Отредактировано в data-text_lang_delete= Удалить data-text_lang_not_zero= Поле не NULL data-text_lang_required= Это обязательное поле. data-text_lang_checked= Отметьте один из пунктов data-text_lang_completed= Операция завершена data-text_lang_items_deleted= Объекты были удалены data-text_lang_close= Закрыть data-text_lang_loading= Загрузка.

Добавить комментарий

Извините, для комментирования необходимо войти.

Какой фундамент интересует?

Poll Options are limited because JavaScript is disabled in your browser.

• Глубина свай под дом: как правильно выбрать
• Технология закладки плавающего фундамента и его виды
• Для чего нужны продухи в фундаменте и как их сделать
• Как правильно укладывать арматуру для фундамента под дом
• Как выбрать, какой песок нужен для подушки фундамента
• Что делать, если треснул фундамент дома
• Выбор типа для строительства фундаментов частных домов

Copyright | Копирование материалов разрешено только с обратной активной гиперссылкой не закрытой от индексации

Разметка фундамента при помощи лазерного уровня

Как делается простая разметка фундамента своими руками видео подробно объясняет. Мы рассмотрим еще более простой вариант, как разметить фундамент для дома своимируками самостоятельно.

Для примера возьмем мелкоуглубленный ленточный армированный фундамент на песчаной подушке. Этот тип фундаментов наиболее часто применяется во время индивидуального строительства, он подходит для большинства деревянных зданий и строений.

Перенос плана фундамента на местность требует повышенной внимательности. Слишком поспешные действия могут стать причиной возникновения очень серьезных проблем во время дальнейшего строительства.

Мы предложим два варианта как сделать разметку под фундамент своими руками, оба пользуются широкой популярностью среди застройщиков.

Если работы делаются впервые, то лучше предварительно посоветоваться с опытными строителями. Они на месте подскажут не только алгоритм производства работ, но и согласуют пространственное положение дома по сторонам света.

Не на все конкретные вопросы, как правильно разметить фундамент своими руками видео может дать универсальные ответы.

Только имея разметку на местности, можно приступать к определению количества необходимых материалов для изготовления опалубки, расчет арматуры для ленточного фундамента производится после установки опалубки на место.

Как разметить участок под фундамент – подготовительные работы

Перед тем как разметить фундамент, нужно удалить плодородный слой грунта и по возможности максимально выровнять строительную площадку. Большой перепад высоты по углам строения приводит к значительному возрастанию стоимости работ.

Следует решить вопросы с утилизацией земли, ее можно вывезти и разровнять на другом участке или удалить за его пределы. Желательно заранее предусмотреть подъездные пути и места складирования строительных материалов.

Разметка фундамента своими руками видео показывает, что может производиться как полностью самостоятельно, так и с привлечением помощника. Второй вариант предпочтительнее – работы намного ускоряются, есть возможность постоянно контролировать линейные размеры и положение лазерного нивелира.

Как правильно разметить фундамент – этапы работ

На одном из углов вбейте колышек. Это будет стартовая площадка, от этого колышка начнем размечать фундамент дома. Разметка фундамента начинается с выставления лазерного нивелира (штабила), установите его в строго горизонтальном положении.

Сделать это можно как при помощи отдельного, так и при помощи встроенного уровня. Отметьте на колышке место расположения верхней плоскости ленты.

От первого установленного колышка рулеткой размечайте длину фундамента, вбейте на нужном расстоянии второй колышек. Центр второго колышка должен точно совпадать с лазерным лучом, натяните между колышками веревку. У вас получилась одна горизонтальная линия ленты.

Далее нужно определить прямой угол между двумя фундаментными лентами, делается это с помощью специальной призмы. Это небольшое устройство, изменяющее направления лазерного луча под углом 90°.

Призма вставляется в выходное отверстие прибора и легко вращается на 360°, что дает возможность устанавливать прямые углы в вертикальном и горизонтальном направлении. Как выполняется разметка фундамента своими руками видео показывает именно такой вариант – с призмой.

Вставьте ее на место выхода лазерного луча и направьте на следующую линию ленты. С помощью рулетки найдите на строительной площадке конкретное место расположения второго угла строения, вбейте колышек по центру лазерного луча.

Привяжите веревку, у вас получился угол ленточного фундамента с одной стороной по ширине строения и с другой стороной по длине. Повторите описанные операции по всему периметру фундамента.

От каждого угла следует отбить ширину ленты согласно проектной документации, предварительно натянутые веревки – линия симметрии ленты, разноску делайте в обе стороны от нее. Если вы будете в точности соблюдать рекомендации, то исчезнут все вопросы, как разметить фундамент для дома своими руками с помощью лазерного уровня.

Разметка фундамента без лазера

В этом случае нужно пользоваться гидроуровнем, с его помощью отбивается уровень горизонта ленты. Перед тем как разметить участок под фундамент, нужно научиться определять прямые углы. Делается это путем замеров катетов и гипотенузы.

Согласно теореме Пифагора при длине катетов в 1 метр гипотенуза должна иметь длину 1,4 метра. На двух веревках нужно отметить длину по метру и передвигать одну из них до тех пор, пока гипотенуза не будет соответствовать катетам.

Это метод отнимает намного больше времени, но он позволяет узнать, как правильно разметить фундамент при помощи одной рулетки. После установки всех колышек нужно сделать точную проверку углов, дается это с помощью замера диагоналей.

Значение величин не должно иметь разбежность более двух сантиметров, если ошибка больше – придется передвигать колышки до устранения проблемы.

Одним из указанных способов размечается и фундамент на винтовых сваях. разница только в том, то после разметки углов строения выполняется разметка положения каждой сваи с учетом заданных расстояний между ними.

Как правильно определить уровень грунтовых вод на участке

• Разновидности глубины залегания
• Способы определения уровня
  • Современный вариант
  • Народные способы

Любой человек, приобретая земельный участок, планирует построить на нем жилые или хозяйственные объекты. Независимо от того, что будет находиться на участке #8211; жилой дом, бассейн, колодец, погреб, склад и т.п. #8211; знание глубины залегания грунтовых вод имеет огромное значение. Именно от этого будут зависеть способы проведения строительства и выбор материалов. Перед тем как определить уровень грунтовых вод. необходимо знать, что они собой представляют.

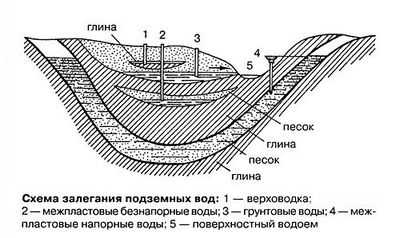

Схема залегания подземных вод.

Разновидности глубины залегания

Любая энциклопедия или справочник выдаст следующее описание глубины залегания грунтовых вод: это самый верхний подземный водоносный слой. Образованию слоя способствуют выпадение атмосферных осадков и близкое расположение водных объектов #8211; озер или рек. В зависимости от времени года УГВ может изменяться. Так, жарким летом почвенные воды будут залегать значительно глубже, чем в период дождей или таяния снега.

Низкое расположение грунтовых вод, при котором слой находится на глубине от 2 м, не опасен для фундаментов построек. В этом случае можно выбирать практически любое основание для дома и не обустраивать усиленную гидроизоляцию. Если же подземные воды располагаются в непосредственной близости от уровня почвы, грунт обладает высокой степенью влажности, что, в свою очередь, влияет и на его несущую способность.

Схема определения уровня подземных вод при помощи бура.

На участке, где присутствует высокий уровень залегания почвенных вод, значительно сложнее возводить дома с глубокими подвалами и цокольными этажами, обустраивать бассейны и погреба. Кроме того, требовательнее нужно подходить к выбору растений, которые будут составлять ландшафтный дизайн участка, ведь не все цветы, кусты и овощные культуры могут расти на влажной почве.

При высоком залегании грунтовых вод участок должен быть оснащен полноценной дренажной системой, но даже она не всегда способна справиться с избыточной влагой. Чтобы показатель залегания грунтовых вод не оказался неприятным сюрпризом, необходимо провести исследования перед началом строительных работ.

Вернуться к оглавлению

Способы определения уровня

Несмотря на то что процесс определения уровня залегания воды под почвой без участия геодезистов выглядит достаточно сложным, его можно успешно выполнить собственными силами. Наличие водоносных слоев определяли еще наши предки, когда строили свои жилища и копали колодцы, поэтому на сегодняшний день существует несколько способов для того, чтобы определить уровень грунтовых вод. Их можно разделить на современные и народные.

Вернуться к оглавлению

Современный вариант

Для использования современного способа потребуются следующие инструменты:

• бур садовый длиной не менее 2 м;
• длинный металлический прут, на котором будут сделаны отметки, обозначающие сантиметры.

Схема расположения грунтовых вод на участке.

Алгоритм действий достаточно прост: необходимо пробурить скважину на полную длину бура и оставить ее в покое на 24 часа. За это время в отверстии накопится влага. Потребуется опустить в скважину металлический прут и таким образом определить уровень грунтовых вод. Отметка на пруте покажет, на какой глубине располагается жидкость. Затем необходимо сделать несложные расчеты и выяснить глубину залегания влаги.

Например, прут стал влажным до отметки в 10 см. Зная глубину ямы, можно высчитать глубину нахождения воды: 200 см #8211; 10 см = 190 см. Проверку уровня жидкости необходимо производить в течение нескольких дней. Если показатели не изменятся, это число следует считать зеркалом почвенных вод. В том случае, когда необходимо узнать уровень залегания глубже 2 м, можно использовать ложковый бур, который способен сделать скважину на глубину до 5 м. Далее процесс действий аналогичен вышеописанному.

Специалисты рекомендуют осуществлять мероприятия по определению уровня грунтовых вод весной, когда подземный водоносный слой достигает своей максимальной отметки.

Именно так можно выяснить, какой уровень подтопления фундамента дома следует ожидать при таянии снега.

Вернуться к оглавлению

Народные способы

Наши предки часто определяли уровень грунтовых вод, наблюдая за растительностью, которая преобладает на выбранном участке земли. Так, влажную почву, являющуюся показателем высокого залегания влаги, предпочитают:

• смородина;
• верба, которую нередко можно встретить по берегам рек и озер;
• лабазник;
• вязолистная таволга;
• лесной камыш;
• черная или серая ольха.

Наличие всех этих растений на участке говорит о том, что уровень грунтовых вод в этом месте выше 3 м. Бурно разросшийся щавель тоже может указывать на избыточное количество влаги. Кроме того, можно обращать внимание и на наклон деревьев #8211; это еще один народный способ. Например, если несколько кленов, берез или ив наклонились в одну сторону, это сигнализирует о том, что поблизости располагается высокий водоносный слой.

Для того чтобы определить, на какой глубине находятся почвенные воды, можно обследовать близлежащие территории. Возможно, участок находится на горке или, наоборот, в низине, рядом есть ручьи или болота, водоемы или заполненные водой карьеры. Все это позволит установить приблизительный уровень нахождения грунтовых вод. Кроме того, можно осмотреть колодцы. Уровень воды в них укажет на уровень почвенного водоносного слоя.

Если определение уровня залегания грунтовых вод требуется для строительства фундамента здания, достаточно проверки при помощи бура и металлического прута. Здесь воды, не обнаруженные выше 3 м, уже не представляют интереса. В случае если производится обустройство шахтного колодца или бассейна, необходимо выяснить точный уровень нахождения влаги. Желательно обращаться к специалистам: они не только знают, как определить уровень почвенного водоносного слоя, но и смогут составить описание грунта, в котором располагается влага, а также его мощности и состава.

Источники: http://fundamentaya.ru/montaj/plitnyj/sdelat_uroven_fundamenta.html, http://sadov0d.ru/kak-postroit/dom/razmetka-fundamenta.html, http://vseoburenii.ru/usloviya/kak-opredelit-uroven-gruntovyx-vod.html

Комментариев пока нет!

kak-sdelatpravilno.ru

Разметка под фундамент своими руками

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.  © www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла.   © www.gvozdem.ru

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Похожие статьи:

www.gvozdem.ru

Как выровнять фундамент по уровню

При строительстве частного дома часто применяется ленточный фундамент.

Интересные статьи:

Основание под газобетонное сооружение

Обшивка фундамента цокольным сайдингом

Строительство в зимнее время: миф или реальность

Фундамент на сыром участке

Выбор фундамента

Как правило, фундамент возводят на песчаной подушке, которая устраивается на дне траншеи. Чтобы в результате фундамент был ровным и прочным, заботится об этом необходимо уже на данном этапе.

Несмотря на то, что после заливки бетона ошибки могут быть не видны и только когда здание будет построено, возможно, скажется разница в высоте цементного слоя. В большинстве случаев все происходит следующим образом – основание фундамента пребывает на одинаковой глубине, а неровности возникают на его поверхности. Сразу же возникает вполне закономерный вопрос, как выровнять фундамент по уровню?

С целью выравнивания ленточного фундамента выполняется опалубка. Ведь именно от ее качества будет зависеть ровность основания и ограждающих конструкций здания. Если в них обнаружатся какие-то недостатки, их можно будет без проблем исправить. Ведь при помощи раствора и мастерка устранятся любые погрешности.

Однако не стоит забывать, что хорошим помощником в данном случае является арматурная сетка. Она набивается в местах, где фундамент «гуляет» по ширине, а все огрехи исправляются слоями штукатурного раствора.

Самое главное, чтобы поверхность залитой бетонной ленты была абсолютно ровной. Ведь именно на нее осуществляется укладка гидроизоляционного слоя. Если гидроизоляция пойдет с наклоном в какую-либо сторону или волнами, то есть листы рубероида будут неплотно прилегать к поверхности фундамента, это станет первым шагом к процессу разрушения будущего здания. В связи с этим, если обнаружены какие-либо недочеты в устройстве основания, рекомендуется их исправлять своевременно.

Необходимые инструменты и материалы

Прежде чем начать выравнивание фундамента, необходимо приготовить следующие инструменты:

• лопата для замешивания бетонного раствора;

• маркер или мел;

• угольник;

• отвес;

• рулетка;

• мастерок;

• гидравлический уровень.

А также материалы:

• бруски;

• саморезы;

• доски для опалубки;

• арматурная сетка;

• песок, щебень и цемент.

Инструкция по выравниванию фундамента

Чтобы вывести фундамент в процессе заливки «под ноль», необходимо выполнить следующие работы:

1. В одном из углов фундамента мелом или маркером нужно поставить нулевую точку на внутренней стороне планируемой поверхности. При помощи гидравлического уровня (при возможности можно воспользоваться нивелиром) в остальных углах фундамента определяются, а затем отмечаются аналогичные нулевые отметки.

2. При отсутствии гидравлического уровня нулевые точки в углах можно выставить при помощи обыкновенного шланга. С этой целью концы шланга располагаются в двух сверяемых углах. Затем в него следует залить воду, важно, чтобы при этом не образовывались воздушные пробки. Затем край одного конца шланга устанавливается точно на уровне исходной нулевой точки.

3. Второй конец шланга необходимо опустить или поднять таким образом, чтобы вода в первом конце расположилась на уровне краев шланга, а именно на уровне исходной нулевой отметки. Положение, в котором установилась жидкость во втором конце шланга, нужно зафиксировать. Данное положение полностью соответствует уровню нулевой точки. Его следует отметить на опалубке.

4. В каждом углу фундамента в опалубке необходимо выполнить по два вертикальных пропила, таким образом, чтобы они располагались в центре ограждающих конструкций фундамента, при этом низшая отметка должна быть на уровне нулевых точек. Теперь, если через соответствующие пропилы натянуть шнур, на поверхности фундамента он будет точно отмечать нулевой уровень.

5. После чего, до уровня натянутых шнуров в опалубку, заливается бетонная смесь. В итоге, благодаря данным работам, фундамент удалось выставить «под ноль».

Как выровнять уже готовый фундамент

1. При помощи шланга или гидравлического уровня необходимо проверить по высоте расположение всех углов фундамента, затем один из них следует принять в качестве исходного. Во всех углах выполняются цифровые пометки, которые отражают положение выбранного угла относительно исходного (к примеру, «+30» или «-50» будет означать, что угол на 30 мм выше или на 50 мм ниже исходного угла).

2. Поверх уже готового фундамента устанавливается опалубка, которая состоит из двух досок, нижние кромки которых должны с двух сторон охватывать фундамент, при этом верхние будут соединяться через проставки, их длина равна толщине самой конструкции.

3. Во всех углах необходимо отстрелять нулевые точки на внутренней стороне опалубки, до которых следует выполнять заливку фундамента, ориентируясь на фактическое положение углов, которое было правильно определено в предыдущем шаге. Выполняя данный вид работ, важно, чтобы минимальная толщина участка фундамента должна составлять не менее 30-40 мм. Чересчур тонкий бетонный слой окажется непрочным. В опалубке выполняются пропилы, таким образом, чтобы нижняя кромка пребывала по горизонту на уровне нулевых отметок (подобно шагу 3 в предыдущем варианте).

4. Теперь в опалубку необходимо установить арматуру. Для этого следует правильно приготовить цементно-песчаный раствор в соотношении 4:1 или 3:1. Поверхность фундамента смачивается водой, затем данная смесь укладывается в опалубку. При помощи шнура, протянутого через пропилы, проверяется соответствие поверхности нулевой отметке.

Выравнивание фундамента в зависимости от постройки

Легкая постройка

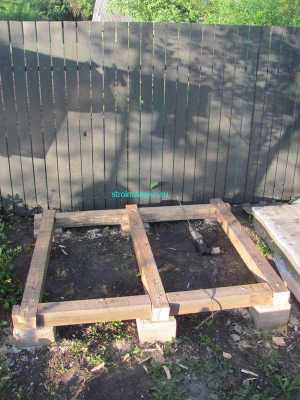

К примеру, для легкого строения небольших размеров выровнять фундамент можно при помощи установки будущей рамы террасы с подкладкой разнообразных брусочков, это выполняется с целью доведения рамы до необходимого горизонтального положения. Однако это не совсем правильно, так как в данном случае будет отсутствовать опора по плоскости.

Также можно наштукатурить в подкладку больше цементной и песчаной смеси для требуемой высоты и после на это класть цоколь. Еще один вариант компенсировать высоту при помощи нескольких керамзитобетонных блоков – для заделки швов рекомендуется использовать кусок сетки.

Тяжелая постройка

В случае если постройка выполнена из камня, выровнять поверхность можно при помощи кладочной смеси, накладываемой на гидроизоляционный слой. Если же получились довольно большие неровности (порядка 10 см), вероятнее всего, требуется заново произвести устройство опалубки, а также подлить новый цементный раствор, чтобы снова попытаться вывести фундамент «под ноль».

Данные процедуры выполняются для того, чтобы фундамент здания обеспечивал идеально ровную основу для возведения запланированного строения, ведь ровная поверхность – это залог качественного строительства.

Полезные советы при строительстве

• Фундамент является основой здания. Естественно, чем прочнее фундамент, тем крепче возведенное строение.

• Немаловажным моментом является разметка будущего фундамента. Важно правильно выставить углы и замерить размеры диагоналей.

• Чтобы поверхность пола в будущем доме получилась идеально ровной, на этапе закладки фундамента необходимо использовать гидравлический уровень.

• На протяжении всего участка котлована песчаная подушка должна быть единой глубины. Не выровненный заранее котлован категорически запрещено выравнивать при помощи песка.

• Цементному раствору характерна тяжелая масса, в связи с этим большое число распорок – гарантия прочной и крепкой опалубки.

• Металлический каркас из арматуры рекомендуется размещать внутри бетона, расстояние от границ монолита должно составлять 5 см.

• Непосредственно перед заливкой цементно-песчаного раствора желательно позаботиться о вентиляционных отверстиях, так как плохая вентиляция и повышенная влажность способны разрушить фундамент в скором времени. Кроме того, следует позаботиться и об остальных технологических отверстиях под коммуникации.

• Рекомендуется отдавать предпочтение качественному бетону хорошей марки. Не нужно экономить на качестве.

• В процессе заливки цементно-песчаного раствора не стоит забывать о воздушных пузырях, способных нарушить прочность конструкции. В связи с этим желательно внимательно отнестись к процессу утрамбовывания раствора.

• Сырость и жара быстро разрушают конструкцию фундамента и цоколь, поэтому во время дождя затвердевающий цемент накрывают пленкой, а в жару поливается водой.

И в завершении, не стоит торопиться. Цементный раствор способен окончательно затвердеть по истечении трех недель, поэтому рекомендуется использовать данное время для отдыха.

• < Назад
• Вперёд >

zembr.ru
