Как выложить цоколь из кирпича своими руками

Как выполняется кладка цоколя из кирпича на фундамент: особенности и виды кирпичных цоколей, подготовка поверхности, выведение на ноль, подготовка материалов и поэтапный процесс кладки.

Цоколь – это верхняя (надземная) часть фундамента или нижняя часть стены, которая укладывается непосредственно на основание. Этот элемент строения чаще всего изготавливается из бетона, натурального камня или кирпича. В наше время кладка кирпича на фундамент для обустройства цоколя выполняется в основном в малоэтажном строительстве и нередко силами самих застройщиков.

Виды цоколя из кирпича и их особенности

Обустроить надежный цоколь – это достаточно сложная работа. Именно эта часть строения подвергается механическому и атмосферному воздействию больше, чем остальные элементы конструкции. При неправильном выборе материала или несоблюдении технологии кладки может произойти деформация цоколя и как следствие разрушение всего строения. Поэтому необходимо знать и учитывать многие нюансы, чтобы избежать неприятных последствий во время дальнейшей эксплуатации строения.

Разновидности кирпичного цоколя

Кирпичный цоколь имеет несколько разновидностей:

• Западающий цоколь выкладывают в том случае, когда планируется возводить стены из газосиликатных блоков. Такая конструкция позволяет дождевой воде быстро стекать, так как стена выступает над цоколем. Обустройство западающей конструкции не требует монтажа дополнительного слива.
• Выступающий цоколь идеален для строений, имеющих подвальное помещение или подземный этаж. Такой вид послужит надежной защитой от холода. Однако выбирая выступающий тип цоколя, следует обустроить слив по всему периметру для защиты гидроизоляционного слоя.
• Цоколь, выстроенный в одной плоскости со стеной, используется очень редко. Во-первых, гидроизоляция в этом случае остается незащищенной. Во-вторых, конструкция имеет не очень привлекательный вид. Такой вариант требует проведения работ по дополнительной гидроизоляции цоколя и его облицовки.

Назначение, виды и устройство цокольного элемента

Цоколи характеризуются тем, что они выступают над поверхностью земли. Их высота не регламентируется, однако обычно верхняя отметка цоколя совпадает с нижней отметкой перекрытия первого этажа. А сама она зависит от наличия или отсутствия подвальной части или цокольного этажа. Еще один критерий — высота цоколя должна быть выше максимальной толщины снежного покрова для данного региона.

Конструктивно цоколь бывает:

1. Западающим, то есть с нависающей над ними на 12-18 см стеной; такой цоколь применяют под штукатурку (простую или декоративную), облицовку плиткой из керамики или натурального камня, отделку штампованными сайдингами из металла или пластика.
2. Одноуровневым, находящимся в одной со стеной плоскости.
3. Выступающим с плавным иногда фигурным переходом, обеспечивающим сток воды при дожде и не накапливающим снега зимой.

Цокольные части, имеющие вид кирпичных, могут быть сформированы двумя вариантами:

1. Декоративная облицовка монолитной части, выступающей над поверхностью земли, заглубленного на нужную глубину бетонного ленточного фундамента;
2. Полностью кирпичный цоколь. Востребован, когда бетонный фундамент обрывается на отметке грунта; он имеет бугристую верхнюю часть, а в самом фундаменте наблюдаются проблемы с геометрией углов и сопряжений с внутренними основаниями капитальных несущих стен, разграничивающих пространство будущего строения на отдельные зоны и помещения.Цельнокирпичная, выступающая над землей система устраняет эти проблемы так, чтобы опирающиеся на цоколь стены оказались строго вертикальными, а углы прямыми.

Выбор материала для возведения цоколя из кирпича

Чтобы получить надежный, не требующий ремонта цоколь, необходимо правильно выбрать материал. Следует помнить, что для выкладки этой части строения, используется только качественный кирпич. При выборе лучше всего ориентироваться на три параметра:

Разновидности кирпича для цоколя

• Материал должен отличаться высокой прочностью. Кирпич для возведения цоколя не должен менять формы под воздействием нагрузки или погодных условий.
• Срок эксплуатации кирпича должен быть максимальным.
• Декоративные свойства материала также должны быть на высоком уровне. Необходимо использовать кирпич, который соответствует общему стилю строения.

Выбирая кирпич для кладки цоколя, стоит ознакомиться с основными физическими свойствами некоторых видов этого материала.

Силикатный кирпич

Такой материал плохо переносит высокую влажность. При ее длительном воздействии кирпич теряет прочность и начинает разрушаться. Цоколь из силикатного кирпича можно возводить в регионах с преобладанием сухого климата и при проведении качественной гидроизоляции.

Красный глиняный кирпич

Технология изготовления такого материала позволяет использовать его для возведения и фундамента, и цоколя. Красный кирпич может выдерживать более 50 циклов заморозки без изменения прочностных характеристик. Поэтому может применяться при строительстве конструкций в местах с влажным климатом и сильными осадками.

Керамический кирпич

Керамический кирпич относится к материалам, имеющим очень долгий срок эксплуатации. Он является идеальным вариантом для обустройства цоколя на ленточном фундаменте. Такой кирпич не боится влаги и имеет хорошую морозостойкость.

Какие материалы и инструменты потребуются?

Как правильно выложить цоколь из кирпича и какие материалы понадобятся?

Список материалов:

Таблица расхода кирпичей на 1 м2 кладки (1,0 кирпич).

• кладочная сетка — для армирования стены;
• красный кирпич;
• песок, цемент — для изготовления раствора.

Список инструментов:

1. Строительный уровень. Используется для контроля соответствия ровности углов.
2. Строительный шнур — причалка.
3. Отвес.
4. Порядовка. Используется при возведении красивой стены.
5. Молоток-кирочка. Используется для деления кирпича на необходимые части.
6. Кельма каменщика.
7. Растворная лопата.
8. Шаблоны. Используются металлические прутья.

Работы следует проводить при строгом соблюдении указанных этапов.

Расчет материала для цоколя

Перед тем, как начинать кладку цоколя, необходимо рассчитать требуемое количество кирпича. Во-первых, это позволит закупить материал одной партии. Во-вторых, на этом можно сэкономить, не покупая лишнего количества изделий.

Рассчитать точное количество кирпича с учетом толщины раствора и процента бракованного материала может только опытный специалист. Однако существует несколько способов, которые позволяют самостоятельно провести расчет.

Способ 1

Для этого нужно знать объем одного кирпича, размеры строения и высоту цоколя.

Расчет кирпича

• Сначала высчитываем объем кирпича. Стандартное изделие имеет следующие размеры 25*12*6,5 см. Следовательно, его объем составит 0,25*0,12*0,065=0,00195 м3.
• Теперь определяем объем цоколя. Например, строение имеет размер 9*10 м, оптимальная высота цоколя равна 1 м, его минимальная толщина не должна быть меньше половины длины кирпича. Значит, объем цоколя будет равен (9+10)*2*1*0,12=4,56 м3.
• Далее объем цоколя делим на объем одного кирпича: 4,56/0,00195=2338,46. То есть для возведения цоколя для дома 9*10 м потребуется 2339 кирпичей.

Способ 2

В этом случае во внимание берутся длина кирпича, длина и высота цоколя.

• Высчитываем число кирпичей, необходимых для одного ряда кладки. Для этого длины строения делим на длину кирпича: (9+10)*2*0,25=152.
• Чтобы определить количество рядов, нужно высоту цоколя разделить на высоту одного кирпича: 1/0,065=15,38.
• Далее количество кирпичей одного ряда на полученное количество рядов кладки: 152*15,38=2338.

Сравнивая результаты, получаем примерно одинаковое количество в обоих случаях.

Предварительные работы для выкладывания цоколя

Если ленточный фундамент готов можно переходить к собственно постройке цоколя. Типы цоколя, их предназначение и уместность в том или ином случае определяются застройщиком. Перед тем, как начинать кладку цоколя, необходимо выставить углы. Если это сделать неправильно или, вообще, проигнорировать этот этап, в будущем, ваше строение, сможет отдаленно напоминать знаменитую башню в Пизе.

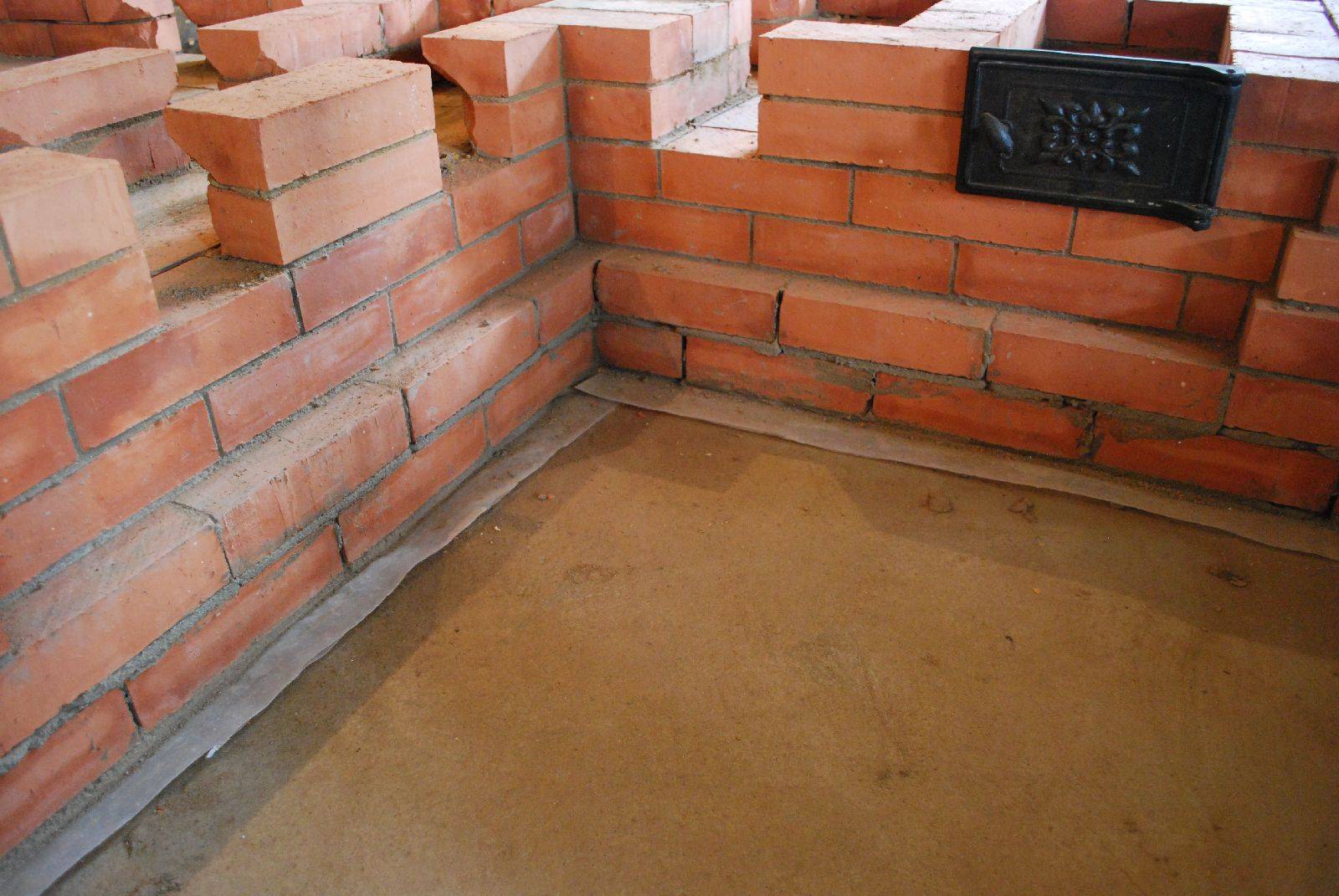

Первый этап – это выставление кирпичей по периметру постройки, без нанесения раствора, по предполагаемой ширине будущего цоколя, с обязательным использованием уровня. Затем взяв рулетку необходимо вымерять длину и ширину всех сторон постройки, учитывая, ранее выложенные углы. Чтобы проверить правильность измерений, нужно провести два замера по диагонали. Все данные, полученные от измерений, должны совпадать.

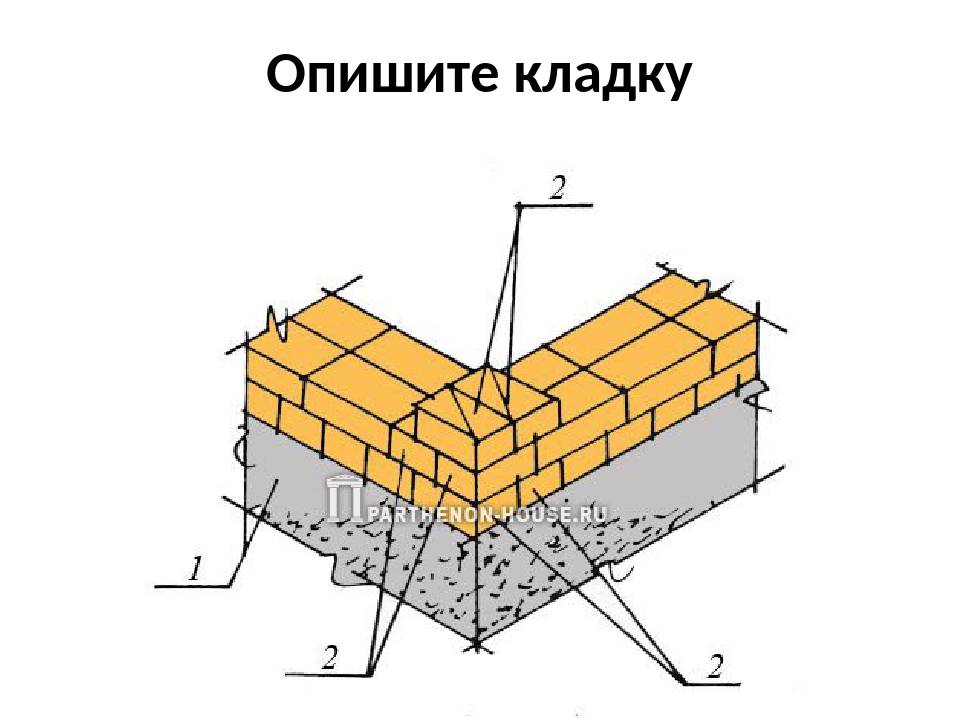

Второй этап, следующий за выставлением углов – это, собственно и есть кладка цоколя. В работе используется раствор из песка и цемента. Ширина цоколя зависит, в первую очередь, от материала, из которого будут выложены стены. Если стена будет из пеноблоков, где размеры блоков стандартны и составляют 600 мм в длину, 300 мм в ширину и 200 мм в высоту, то ширина цокольной кладки будет равна 300 мм. Также необходимо учитывать размеры материалов, которые будет применяться для утепления и отделки стен.

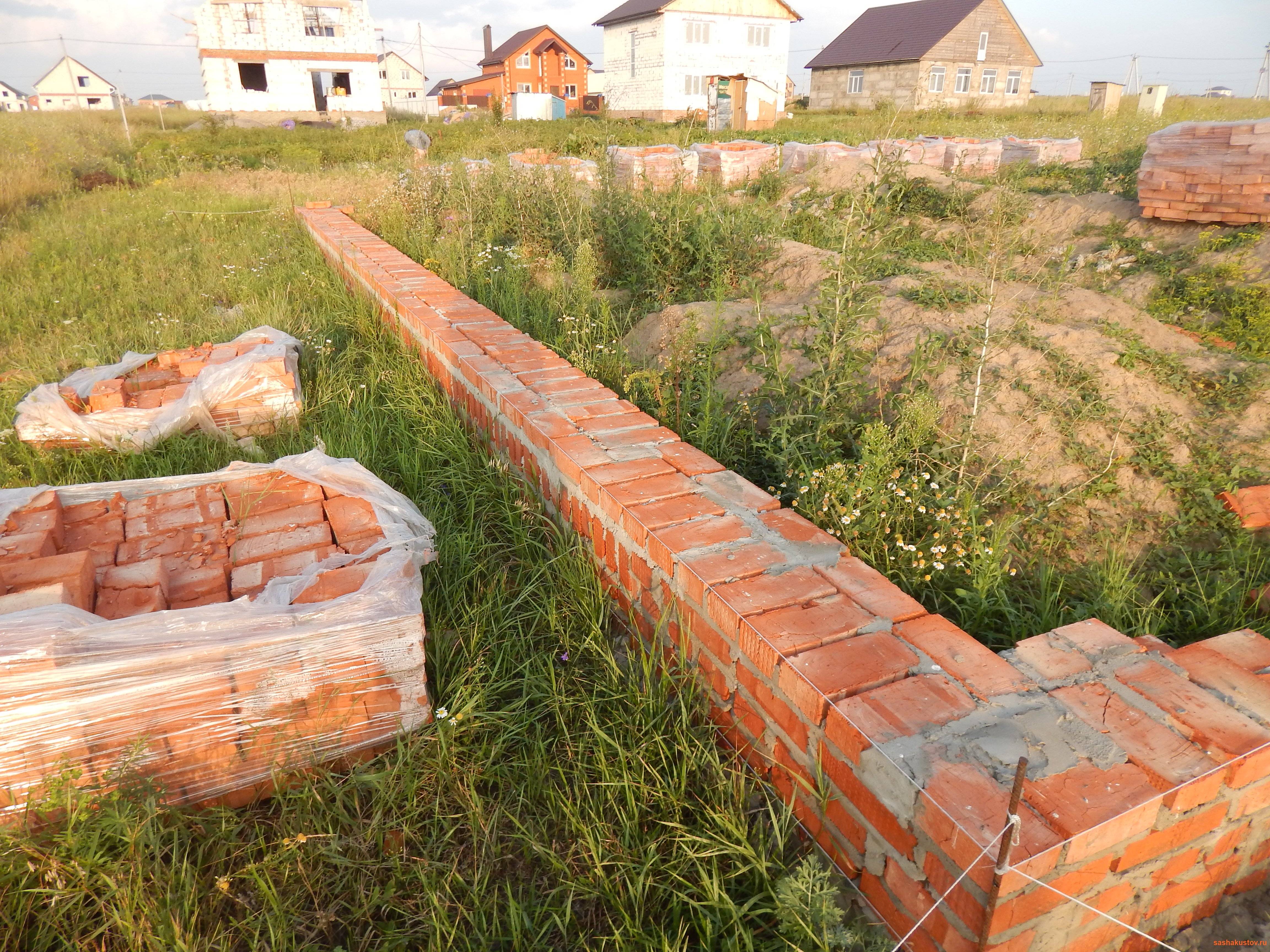

Кладка цоколя из кирпича

Материалы для кладки цоколя

Чтоб определить высоту цокольной кладки применяются различные данные, основанием для которых послужил многолетний практический опыт. Считается, что оптимальна та высота, которая не будет ниже максимального, снежного покрова, присущего данной местности. Ну, а, предельную высоту волен выбирать сам застройщик. Если запланировано строительство подвального помещения, то высоту, обычно, определяют в пределах от 80 до 100 см. В любом случае, предельную высоту цокольного этажа ограничивает высота пола на 1-м этаже постройки.

Самым простым и экономичным устройством цоколя может быть его возведение, как продолжение стенок ленточного фундамента. Чаще всего цоколь возводится из прочных материалов, аналогичных тем, из которых построен фундамент. Это может быть монолитный, а также блочный бетон, или же кирпич.

Необходимым условием является то, что вес материала, из которого производится кладка, должен соответствовать ее способу. Цоколь, возводимый из монолитного бетона, является продолжением конструкции фундамента, получаемого путем простейшего увеличения в высоту опалубочных щитов. Такой цоколь и фундамент интересен тем, что их поверхности можно придать фактурную текстуру, как первоначальный этап для отделочных работ. После снятия опалубки цоколь очищают от мусора и пыли и нужно провести проверку на наличие воздушных раковин и трещин, при обнаружении которых, заделать жидким цементным раствором.

Необязательно цоколь из кирпича, должен служить продолжением фундамента, сделанного из того же материла. Кирпичный цоколь, очень часто, выкладывается и поверх ленточного фундамента из железобетона, и по песчаному основанию, и по кладке из бутового камня. Условие, которое должно неукоснительно соблюдаться при укладывании кирпичного цоколя – это отсутствие чрезмерной нагрузки на стены, при которой не превышалась бы нагрузка на несущую способность цоколя.

Для кладки цоколя используется только полнотелый керамический кирпич. Его высота должна быть не менее 4 рядов кладки. В ленточных фундаментах на плоскости каждой стены цоколя делают вентиляционные отдушины, которые располагаются на высоте, начиная от 15 см поверхности земли, обеспечивая систематическую циркуляцию воздуха в подвальном помещении.

Для предотвращения негативного воздействия климатических и температурных условий на стены, применяется гидроизоляция цоколя. Самый простой и доступный материал, который используется для этих целей – это рубероид. Его нужно сложить вдвое и уложить поверх цоколя. При этом следует помнить: слой гидроизоляции надо располагать в двух уровнях – чуть ниже уровня поверхности пола или выше. Существует большой, кроме рубероида, выбор гидроизоляционных материалов. Все, начиная от выбора материалов для кладки цоколя, способов его кладки, гидроизоляции и прочего – прерогатива застройщика.

Материалы для кладки и отделки цоколя

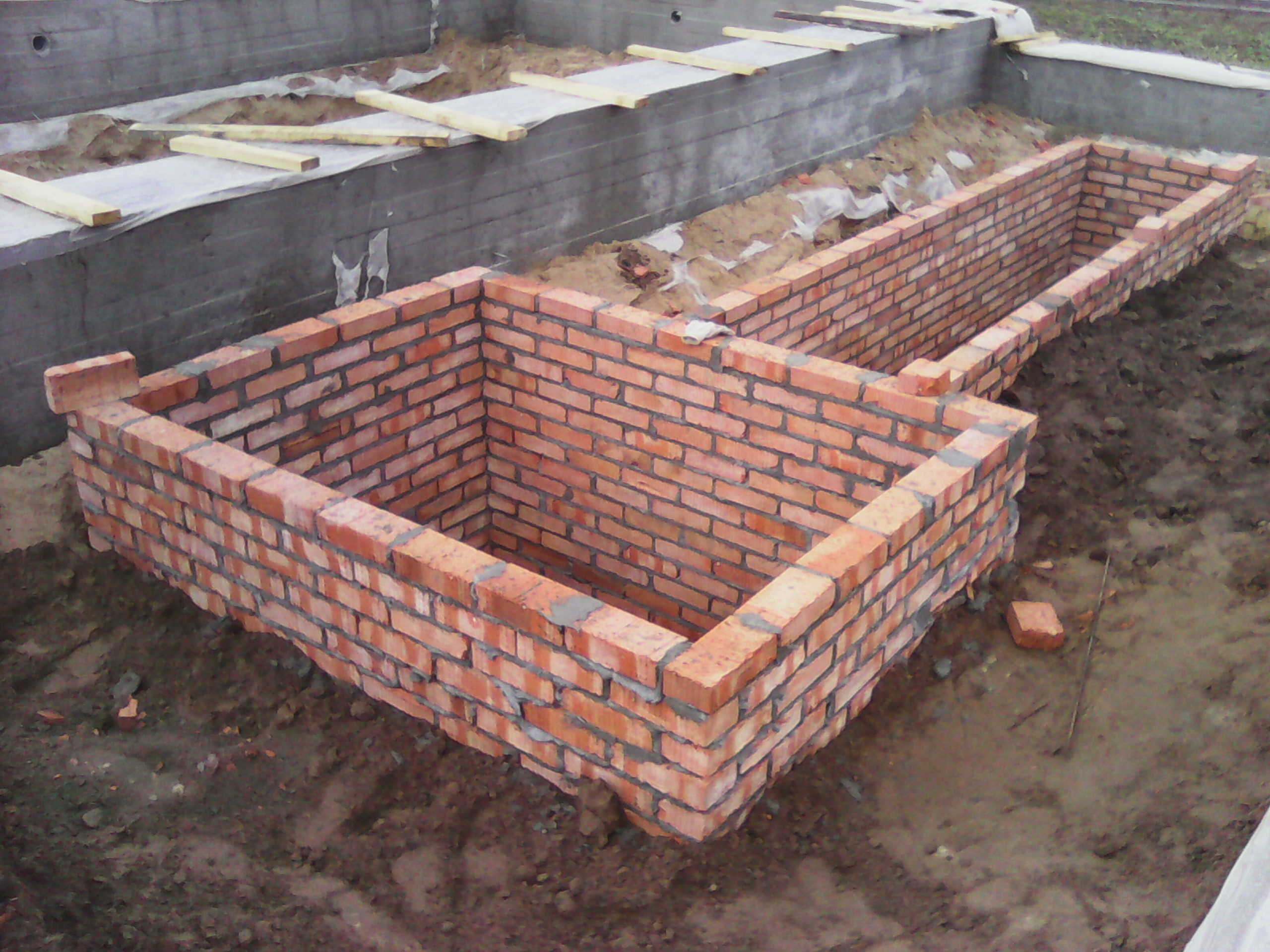

Возведение цоколя из кирпича своими руками

Цоколь служит опорой для несущих элементов строения, поэтому работа должна быть выполнена с максимальным качеством. Для возведения прочного и надежного цоколя, необходимо точно выполнять каждый этап.

Выставление углов

Этот этап считается самым важным. Небрежное выполнение работы приведет к тому, что в процессе общей кладки могут появиться дефекты. Для выставления углов необходимо выложить кирпичи без раствора и проверить правильность укладки. Для этого рулеткой измеряют противоположные стороны и диагонали. Оба параметра должны быть равными между собой. Углы при правильной кладке имеют величину, равную 900. Правильное горизонтальное и вертикальное положение кладки контролируется строительным уровнем и отвесом. При совпадении всех параметров проводят фиксацию кирпичей песчано-цементным раствором.

Укладка кирпичей

Укладывать кирпичи нужно на песчано-цементный раствор. Для его приготовления берут песок и цемент в соотношении 3:1, перемешивают и разбавляют водой до консистенции густой сметаны. Кладку проводят горизонтальными рядами, укладывая по полтора или два кирпича. Следующий ряд выполняется с поворотом кирпичей на 900, то есть с перевязкой. При этом продольные швы в соседних рядах рекомендуется сдвигать на полкирпича, а поперечные – на четверть.

Толщина шва между кирпичами не должна быть более 1,5 см. Через каждые четыре ряда нужно выполнить армирование кладки. Для этого используют металлическую сетку.

Высота цоколя зависит от конструктивных особенностей строения. При наличии цокольного этажа можно выполнять кладку на высоту 0,8-1 метр. Для обычного дома достаточно высоты 0,5 метра.

Подготовительные работы

Материалы и инструменты

Для выполнения работы потребуются соответствующие материалы и инструменты, которые обеспечат качественную и быструю кладку.

Перечень строительных материалов:

• кирпич
• раствор: цемент
• песок
• пластификатор (можно известь или средство Fairy)
• вода

кладочная сетка.

Необходимые инструменты:

• кельма (мастерок)
• молоток-кирочка
• совковая лопата
• порядовка
• шнур-причалка
• расшивка
• строительный уровень
• гидроуровень
• отвес
• шаблоны (металлический прут)
• бетономешалка (корыто).

Проверка и выравнивание поверхности

Подготовка фундамента перед началом кладки включает в себя проверку его горизонтальности и диагоналей, а также их выравнивание в случае необходимости. Горизонтальность фундамента проверяется при помощи гидроуровня. Проверка начинается с углов, а затем исследуется весь периметр фундамента.

О том, как на фундаменте вывести ноль, рекомендуется думать непосредственно при его заливке. Но если перепад обнаруживается, когда основание уже готово, то его поверхность обязательно должна быть выровнена.

Выведение «под ноль» готового фундамента выполняется в следующей последовательности:

• Гидроуровнем проверяется положение всех углов по высоте, при этом на каждом из них ставятся цифровые отметки, указывающие его отклонение относительно исходного угла. (Например, «+40» будет означать, что угол на 40 мм выше).
• На фундамент устанавливается опалубка, охватывающая его верхнюю часть с обеих сторон.
• С внутренней стороны опалубки на всех углах отмечаются нулевые точки, до которых надо будет заливать раствор. Толщина дозаливаемого слоя фундамента не должна быть менее 30 мм, поскольку тонкий слой бетона не будет обладать достаточной прочностью.
• В опалубке делаются пропилы, нижняя кромка которых должна совпадать с нулевыми отметками.
• Устанавливается арматура.
• Готовится бетонный раствор в соотношении песка и цемента 1:4.
• Поверхность фундамента смачивается водой и в опалубку загружается раствор.
• Проверка соответствия поверхности нулевому уровню выполняется при помощи веревки, протянутой через пропилы.

Помимо проверки горизонтальности необходимо проверить диагонали фундамента. В прямоугольном основании они должны совпадать, поскольку равенство диагоналей является подтверждением того, что все 4 угла имеют 90 градусов, а параллельные стороны – одинаковую длину. Эти условия необходимо соблюдать, чтобы стены получились ровными. Расхождение в диагоналях компенсируется во время кладки путем уменьшения длинной стороны и увеличения короткой.

Гидроизоляция фундамента

На правильно гидроизолированном фундаменте цоколь будет надежно защищен от влаги, появляющейся из-за дождей, талых вод и капиллярного подсоса воды из почвы. Если цоколь и стены выкладываются из кирпича, то гидроизоляция выполняется дважды:

• на фундаменте под цоколем
• на цоколе под стеной.

Гидроизоляционный слой может состоять из цементного раствора или рубероида на мастике. Иногда по периметру цоколя устанавливается защитный экран из тонких асбоцементных листов или железобетонных плит.

Гидроизоляция цоколя

Цоколь дома нуждается в обязательной гидроизоляции, которая служит защитой от влаги из грунта и осадков. Для гидроизоляции конструкции можно использовать следующие материалы:

Гидроизоляция кирпичного цоколя

• Обмазочная гидроизоляция, к которой относятся полимерная или битумная мастика, смеси на основе цемента. Она наносится на поверхность с помощью кисточки с равномерным распределением.
• Рулонная гидроизоляция представлена рубероидом, гидростеклоизолом, еврорубероидом. Крепление материала осуществляется путем наклеивания предварительно разогретых рулонов или методом наплавления. Можно клеить рубероид на битумную мастику. Это сделает гидроизоляцию более эффективной. Во всех случаях необходимо обеспечивать наложение полотен гидроизоляционного материала друг на друга до 15 см.
• Проникающая гидроизоляция при нанесении проникает в самые мелкие поры материала и закупоривает их. Материал наносится только на влажную поверхность, а по окончании работы необходимо проводить увлажнение изоляции на протяжении 10-14 дней.

Виды ленточного фундамента

Ленточный фундамент устраивают на слабых грунтах или для многоэтажных домов. В основном ленточное основание зданий бывает 3 видов:

• монолит;
• сборный железобетон;
• из бутового камня;

Основание из монолитного бетона возводят путём заливки арматуры жидким бетоном. Объём ленты формируется в границах опалубки.

Фундамент дома из сборных железобетонных блоков заводского изготовления устраивают с помощью грузоподъёмных механизмов. В этом случае опалубочные работы не нужны.

Основание здания выкладывает бригада каменщиков в прорытых траншеях. Бутовый камень в одном случае могут укладывать на цементном растворе, в другом варианте бутовую кладку осуществляют раствором на гипсово-цементной основе.
