Анкера для кирпичной стены: виды, технология использования

При возведении любого здания, промышленного или частного, особое внимание всегда уделяется качеству крепежных элементов. Ведь именно от этого напрямую зависит долговечность и надежность всего сооружения в целом. Если говорить о строительстве с использованием кирпичной кладки, то самыми лучшими крепежами здесь выступают анкера. Анкера для кирпичной стены способны длительное время выдерживать нагрузку более чем в 100 кг.

Анкера для кирпичной стены

Основное преимущество использования анкеров – универсальность, что делает возможным их использование не только в процессе возведения зданий, но и в быту. С их помощью можно закрепить на кирпичной стене любую тяжелую конструкцию (шкафы, люстры, потолки, навесные фасады.

Анкер переводится с немецкого как «якорь». И уже только этим можно легко объяснить принцип его «работы». Анкерный болт для кирпича сцепляется с основанием стены посредством специальной гильзы, которая присутствует в каждом крепеже такого типа.

Гильза устанавливается в заранее просверленное отверстие, где расширяется, вызывая тем самым силу трения между ней и кирпичной кладкой. Сюда и вставляется затем основной крепежный элемент – шуруп, винт, бор, шпилька.

Рекомендуем эти статьи:

Каков расход смеси на кладку кирпича?

Какой размер красного полнотелого кирпича?

Виды анкеров

Анкера для кирпичной стены могут отличаться по своей конструкции – иметь разные габаритные размеры и технические характеристики. Соответственно, и сфера применения анкерных систем будет отличаться в каждом конкретном случае. От того, какой именно вы выберите крепеж, будет в дальнейшем зависеть прочность и надежность всего сооружения.

Для монтажных работ с кирпичным основанием строителями используются несколько видов анкеров – забивные, химические, клиновые, типа MSA, с кольцом, двухраспорные. Рассмотрим анкерные болты для кирпича более подробно.

Забивной. Это самая простая разновидность анкеров, применяющаяся, как правило, при работах с полнотелым кирпичом. Монтируется крепеж в просверленное на определенную глубину и тщательно очищенное от пыли отверстие. После установки анкера, он разжимается посредством особого приспособления, обеспечивая тем самым надежное крепление. И уже после этого в анкер вкручивается болт.

Клиновый. Такой анкер для кирпича оснащен клином, расширяющимся в процессе установки крепежа. Он подходит больше для сквозного монтажа. Как правило, клиновый анкер оснащен винтом с утапливаемой головкой. По мере его вкручивания клин надежно фиксируется в кирпичном основании.

MSA. Гильза из латуни в данном типе анкера оснащается конической формы внутренней полостью, сужающейся к основанию. Как раз именно за счет этого сужения, по мере затягивания винта гильза расширяется и закрепляется внутри отверстия.

Химический (клеевой). Современные технологии постепенно сменяют устаревшие, вот и химический анкер для кирпича сейчас буквально не имеет аналогов. Это самый надежный вариант крепежа при работе с пустотелым кирпичом. Принцип действия прост – в просверленное отверстие вставляется ампула с полиэфирной смолой, а затем пробуривается шпилькой, в результате чего возникают физико-химические процессы фиксации. Для полного затвердевания состава потребуется определенное время. Например, химические анкера для пустотелого кирпича при температуре окружающей среды в 20 ˚C готовы к работе уже спустя 20 мин.

С кольцом. Такой анкер предназначен для подвешивания к кирпичной стене различных конструкций (канатов, люстр, цепей, ворот). Кольца спокойно выдерживают нагрузку в несколько десятков килограмм. Но если требуется закрепить к основанию съемную конструкцию, строителями используется анкер с крюком, поскольку тогда становится возможным снимать «груз» со стены. Анкер для кирпичной кладки такого типа представляет собой шпильку, на одной стороне которой имеется резьба для ввинчивания в основание, а на другой – кольцо или крюк.

Двухраспорный. Этот крепеж представляет собой крепежное изделие с конусом, имеющим на конце резьбовую нарезку, шайбу и гайку. Надежное крепление здесь осуществляется благодаря расклиниванию элементов как в самом начале болта, так и по его центру. Именно благодаря этому, при сильных нагрузках анкер ослабляется лишь частично – другая его часть будет продолжать держаться. С помощью данного типа крепежа, как правило, производится анкеровка арматуры в кирпичную кладку.

Мы обозначили лишь приблизительную классификацию анкеров, подходящих для работ с кирпичной кладкой. На самом деле, номенклатура крепежей просто огромна – в специализированных строительных магазинах можно увидеть десятки видов. Цена же их между собой не сильно разнится. На стоимость изделий влияет даже не тип самого анкера, а тот материал, на основе которого он изготовлен. Совершенно естественно, что латунные изделия будут стоит несколько дороже, чем те же стальные.

Технология надежного монтажа с использованием анкеров

Монтаж анкера для кирпича

Еще почитать:

Как правильно утеплить кирпичные стены снаружи?

Выполняем расчет количества раствора для кладки кирпича.

Анкеровка кирпичной поверхности, в следствие излишней хрупкости материала, должна осуществляться по всем правилам и нормам. Особенно это касается тех случаев, когда применяется анкер для пустотелого кирпича. Монтаж крепежа несложен – справится даже новичок в строительном деле. Технология такова:

  • Просверливается отверстие в стене определенной глубины.
  • Сюда вбивается, вставляется или завинчивается анкер.
  • Болт ввинчивается до самого основания в резьбу – пока не началось расширение. Для образования прочного сцепление между крепежом и поверхностью потребуется прикладывать чуть больше усилий.

Осуществляя монтаж, предельно важно просверлить отверстие строго перпендикулярно к стене и не допустить его расположения на цементном шве между кирпичами.


Анкерное крепление – один из самых прочных вариантов крепления. Но анкерный болт для пустотелого кирпича со временем может ослабнуть. Чтобы этого не произошло, нужно соблюдать определенные требования:

  • В кирпичных блоках не должно быть никаких трещин и сколов.
  • На каждый тип анкера ГОСТ устанавливает допустимо возможную нагрузку, а потому этот показатель в процессе эксплуатации конструкции не должен быть превышен.
  • Во избежание образования на анкере ржавчины нельзя допускать воздействие на конструкцию химических веществ и избыточной влажности.

Как вытащить анкерный болт без повреждений

В строительстве и ремонте широко распространен различный крепеж, в том числе надежные анкерные болты. По этой причине остается актуальным вопрос о том, как вытащить крепежный элемент из конструкции, в которую он установлен. Процесс является сложным из-за особенностей анкерного болта и его строения.

Основные способы

Анкерные болты применяются в различных случаях. Чаще всего они подходят для надежной фиксации конструкций с большой массой или габаритами. Например, осветительные приборы, оконные и дверные коробки, детали подвесных потолков. В роли основной части анкерного болта выступает металлическая гильза с тонкими стенками. На конструкции размещены продольные пазы.

В процессе монтажа требуется установить и вкрутить болт в гильзу, расположенную в подготовленном отверстии. Это позволяет втянуть во внутреннюю часть конусообразную гайку, с помощью которой раздвигаются стенки и метиз прочно закрепляется в отверстии. Максимальная грузоподъемность крепежного элемента различается, самые крупные варианты подходят для установки конструкции массой до 100 кг.

Перед монтажными работами необходимо подготовить отверстие соответствующего диаметра, длина которого будет чуть больше самого анкерного болта. После этого закручивается шпилька с метрической резьбой. Установка болта происходит намного проще, чем его демонтаж. В некоторых случаях из-за высокой прочности метиза приходится жертвовать стеной и выламывать деталь. Образовавшееся отверстие удаляется при помощи шпаклевки или цемента.

Существует несколько способов, которые широко применяются при извлечении анкера из стены, пола или потолка, при этом максимально сохраняют поверхность.

Для начала необходимо открутить гайку, размещенную на шпильке, затем с помощью молотка забить ее как можно глубже. Если она перестанет расширять обойму, то у вас получится вытащить крепежный элемент без значительных усилий.

Еще один подходящий вариант — это рассверливание. Принцип удаления анкерного болта схож с предыдущим. Необходимо исключить распирание обоймы, для чего рассверливается резьбовое соединение между гайкой и шпилькой. После этого метиз вбивается в основу и вытаскивается обойма, затем болт.

Если перечисленные методы извлечения анкерного болта не помогли или не подходят, то в центре шпильки попробуйте высверлить небольшое отверстие. В него устанавливается соответствующий болт, на который потребуется контргайка. Придерживайте болт, при этом попробуйте прокрутить гайку, расположенную на шпильке анкера так, чтобы вместе с ней проворачивалась обойма.

Сразу же после фиксации вспомогательного болта удаляется контргайка, сам метиз удаляется. Можно снять основную гайку при помощи болгарки, затем забить шпильку. После извлечения обоймы с помощью любого подходящего инструмента, которым зажимается метиз, вытаскивайте саму шпильку.

В некоторых случаях достаточно простого забивания шпильки без снятия гайки. При этом не избежать повреждений прилегающей поверхности, поскольку вокруг анкерного болта потребуется сделать углубление не меньше 1 см. Если все получилось, то крепежный элемент легко извлекается с помощью стандартных пассатижей.

Если для производства анкерного болта использованы мягкие сплавы, то поможет высверливание метиза. Но этот вариант не гарантирует сохранения стены, поэтому будьте готовы, что придется потрудиться и заделывать повреждения шпаклевкой или цементом.

Нужен наглядный пример? Тогда можно поискать видео в интернете, где показаны способы вытаскивания анкерных болтов из различных материалов. Подходящие рекомендации легко использовать на собственном примере.

Как выкрутить обычный болт

Сложности часто возникают не только в процессе демонтажа анкерного болта, но и обычного резьбового. Например, когда у крепежного элемента нет головки или произошла деформация. В таких случаях применяются другие методы, которые отличаются от способов извлечения анкерного болта.

Для начала вращения болта с отсутствующей головкой потребуется использовать острый керн. Инструмент подставляется под определенным углом к метизу.

Также допускается использование болгарки, с помощью которой выполняется подходящая прорезь. Затем в полученный паз вставляется отвертка и крепежный элемент извлекается. Если ничего не получилось, то попробуйте применить метчик или отвертку с конусным жалом. Для этого метчик с левой резьбой устанавливается в подготовленное резьбовое отверстие.

Еще один вариант удаления болта — метчик с правой резьбой. В таком случае деталь закручивается в головку крепежа и закрепляется с помощью сварки. Менее распространенный, но радикальный метод — это высверливание. Потребуется подобрать подходящее по диаметру сверло, соответствующее диаметру поперечного сечения болта.



Анкер для кирпича: установка, виды крепежных систем

Кирпич считается одним из наиболее популярных строительных материалов. Прикрепить к кирпичной стене какую-либо конструкцию позволяет специальный анкер для кирпича, обеспечивающий фиксацию посредством расширяющихся элементов. Выделяют несколько видов таких крепежей в зависимости от их назначения и особенностей кирпичной кладки. Монтаж дополнительных конструкций на стены будет надежным, только если анкерные болты правильно подобраны.

Что это такое?

Анкера — универсальные крепежные средства, которые используют для капитальных ремонтов и несложного благоустройства отдельных помещений или зданий в целом.

Анкера применяют для крепления предметов мебели, люстр, подвесных потолков, навесных фасадов, козырька над дверью и т. п. Тяжелая конструкция крепко держится на стене из облицовочного, полого, огнеупорного и других видов кирпича благодаря своему устройству. Крепежом выступает особая гильза, которую вставляют в заранее приготовленное отверстие. В ходе монтажа анкера гильза расширяется и посредством силы трения надежно сцепляется с кирпичами. Затем в зафиксированную часть вставляется основное крепежное средство, которым может выступать шпилька, винт, шуруп. Анкеровка кирпичной кладки подразумевает определение необходимого вида крепежного устройства и его установку. Из-за неправильного подбора размера, материала и типа анкера сцепление ослабевает. Пренебрежение правилами установки провоцирует образование трещин в стенах, разрушение креплений и установленных конструкций в целом.

Вернуться к оглавлению

Чем анкерная система отличается от дюбеля?

Чтобы дюбель распирал стену, нужно вкрутить в него саморез.

Работа обеих крепежных средств основана на принципе распирания материала стены. Но если в дюбель вкручивают саморезы или забивают гвозди, то устройство анкеров значительно сложнее. Анкерные системы состоят из 2-х частей. Одна из них распорная, другая — нераспорная, вкручивающаяся в первую. Когда винт закручивается в распорный элемент, внутри стены раскрываются его «лепестки», благодаря чему обеспечивается надежное сцепление, похожее на действие якоря.

Дюбеля и анкера для кирпичной стены имеют одно и то же назначение: фиксация на стенах тяжелых предметов. Однако дюбель гвоздь выдерживает меньшую нагрузку. Анкерные системы позволяют закрепить устройства массой более 100 кг. С их помощью удается обеспечить сквозное крепление на несущей стене швеллера, балок и реек из металла. Их используют для работы с навесными фасадами.

Вернуться к оглавлению

Виды крепежных систем

Химический дюбель или анкер чаще всего применяют для установки в полый кирпич. Особенность этой разновидности крепежа ― высокая устойчивость к негативному воздействию щелочей и воды.

Каждый из видов такого крепежа применяется в определенной ситуации.

Чтобы крепить различные предметы на стены из кирпича и газобетона, применяют несколько типов анкеров. Различие между крепежами составляет их размер и технические параметры. Каждый вид анкера соответствует определенным задачам. Выбирая анкерную систему, важно учитывать специфику связки и кирпича, из которого сложена стена. Так, например, глиняный кирпич прочнее силикатного, а преимущества поризованного стройматериала включают в себя все качества кранного кирпича и газоблока. Облицовкой может служить кладка из клинкерного камня, и к нему нужно подобрать определенный тип анкеров.

Вернуться к оглавлению

Забивной тип

Анкерные системы этого вида считаются наиболее распространенными и простыми в установке. Их применяют, чтобы зафиксировать профильную трубу или любую конструкцию на стены из полнотелого и щелевого кирпича. Особенность забивного анкера в том, что после его установки в стену задействуется распорная часть, обеспечивающая сцепление. Только после этого в гильзу вставляют дополнительный крепеж с резьбой с помощью гайки, которая в конце работы снимается. Вместо нее может использоваться уголок, крюк или кольцо.

Вернуться к оглавлению

Клиновой вид

Такой крепеж подойдет и для фиксации швеллера из металла.

Такой анкер для кирпичной кладки обладает специальным элементом, расклинивающимся в ходе монтажа. Благодаря расширению внутри стены этот крепеж удерживает тяжелые предметы. С его помощью удается закрепить на стене даже металлический швеллер. Зачастую подобные анкерные системы имеют винты с утапливаемыми головками. Лучше использовать клиновые анкера, если нужно осуществить монтаж сквозь фиксируемый объект.

Вернуться к оглавлению

Крепеж типа MSA

Анкера изготавливаются из латуни и обладают специальной насечкой, улучшающей уровень сцепления со строительным материалом. Внутренняя гильза имеет коническую форму с сужением к основанию. Такое строение позволяет расширяться анкеру и закрепляться устройству в стене по ходу вкручивания болта. Подобные крепежи применяют для навешивания не тяжелого оборудования.

Вернуться к оглавлению

Химический крепеж

Подходит этот анкер для пустотелого кирпича и полнотелого, но в работе с щелевым стройматериалом химические анкера незаменимы. После того как будет проведен необходимый расчет, в подготовленное отверстие устанавливают ампулу полиэфирной смолы. Затем проводится пробуривание с помощью шпильки, что обеспечивает физико-химический способ крепежа. Чтобы используемый состав затвердел, требуется время. Для щелевого кирпича не меньше 20-ти минут.

Для надежного соединения составляющих многослойных конструкций с воздушными каналами и облицовкой используется гибкая связка анкер с волнообразными изгибами. Расчет необходимого количества прост: на 1 м² приходится 4―5 штук гибких связей-анкеров.

Вернуться к оглавлению

Двухраспорная система

Такой крепеж обычно применяется для кирпича пустотелого типа.

Анкер или дюбель для пустотелого кирпича имеет распорную втулку сразу в 2-х местах. Это гарантирует надежную фиксацию. Этот вид крепежа подходит и для полнотелых строительных материалов, но наиболее популярно его применение для щелевых кирпичей. При наличии 2-х распорок велика вероятность, что хотя бы одна из них попадет на твердую часть. Хорошо себя показывает в расчете на вырыв.

Вернуться к оглавлению

Как проводится установка?

Чтобы установить крепеж для пустотелого кирпича, рекомендуется придерживаться следующих правил:

  • Диаметр подготовленного отверстия должен быть равен диаметру крепежной системы.
  • Прежде чем установить в стену гильзу, нужно освободить отверстие в кирпиче от пыли и мусора.
  • Затягивание внутреннего болта должно обеспечить полное расширение внутренней части анкера. Это гарантирует надежность крепежа.
  • Анкерную систему вставляют только в тело кирпича, а не в прослойку из цементного раствора.
  • Кирпичная стена должна быть прочной и без повреждений. Трещины ослабляют соединения.

Анкерные системы применяют в рамках внешних и внутренних работ. Для фиксации нужен предварительный расчет количества связок, прочности кладки на срез и уровня сопротивления, особенностей принципа крепления относительно вида кирпича и т. д. Порой возникает необходимость в использовании дополнительных приспособлений, например, уголка под анкерную систему.

Разновидности анкерных болтов для бетона. Как крепить анкерные болты Как правильно установить анкерный болт

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности


Несущая способность


Надежность соединения

Расчет на вырыв.

Установка доборов


Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.


Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.


Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность


Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов


Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.


Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов


Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

  1. . Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические . В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов :

  • Клиновой . При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый . В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка» . Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене .

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.
  7. В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  8. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


Встречаются и более экзотические конструкции анкерных крепёжных изделий , например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

  • назначение — фундаментные, потолочные, рамные, универсальные;
  • форма — прямые или изогнутые;
  • конструкция — цельные или сборные;
  • поверхность — гладкая или с резьбой;
  • площадь контакта — для плотного или пористого материала;
  • способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

  • простота установки анкеров в бетон;
  • возможность сквозного монтажа;
  • высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

  • малые — диаметром до 8 и длиной до 55 мм;
  • средние — до 12х120 мм;
  • крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

  • диаметр резьбы — 8 мм;
  • диаметр сверла — 10 мм;
  • длина анкера — 115 мм;
  • толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

  1. Размечают положения метизов на основании
  2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
  3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

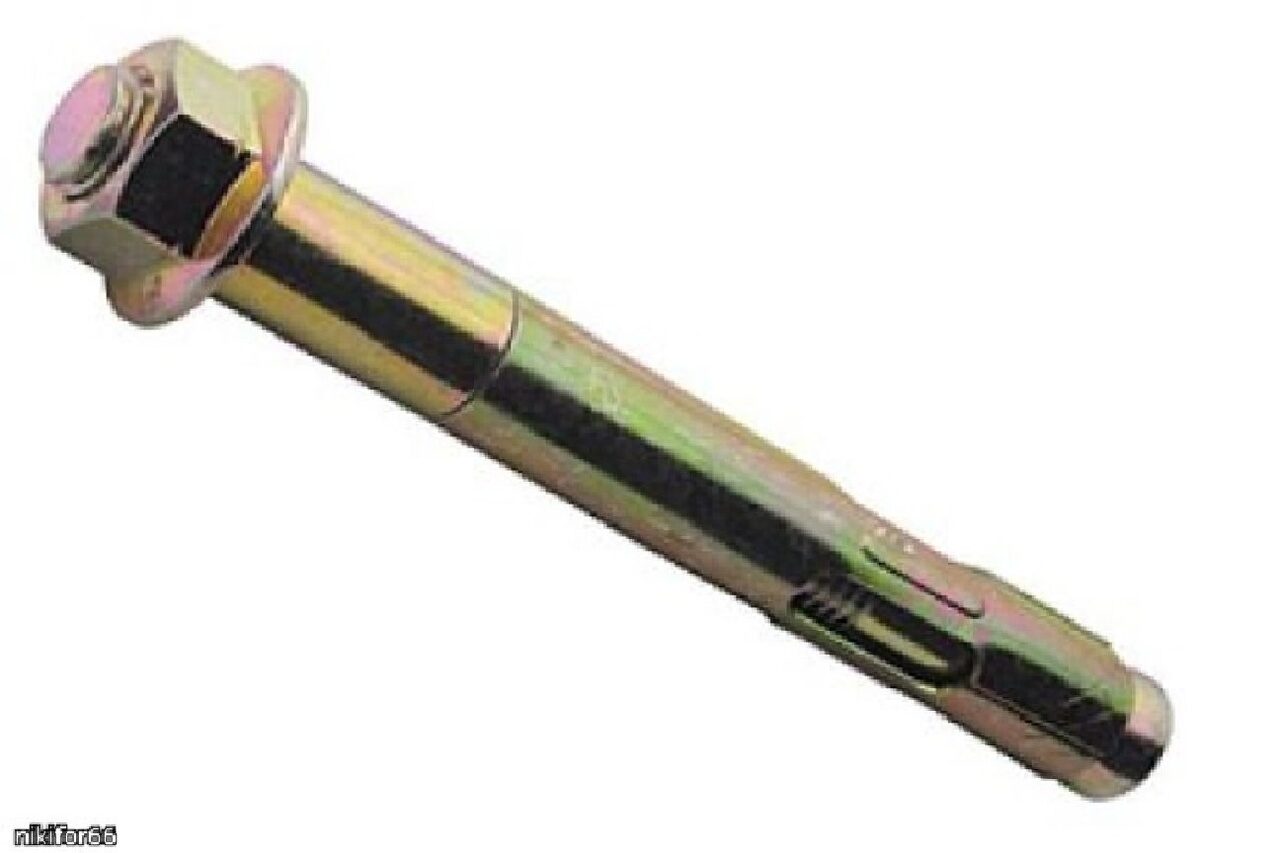

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

  • Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
  • Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.


Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.


При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.


Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    — закладной;
    — распорный;
    — забивной;
    — клиновой;
    — болт с кольцом или крючком;
    — рамный;
    — шпилька;
    — фасадный;
    — потолочный;
    — пружинка.
  2. Химические:
    — крепеж-монолит;
    — для наружных и внутренних работ;
    — для крепежа в рыхлых и тонкостенных основах;
    — стойкие к вибрациям;
    — долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.


Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.


Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.


Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.


Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.


С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.


Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.


Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.


Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.


Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

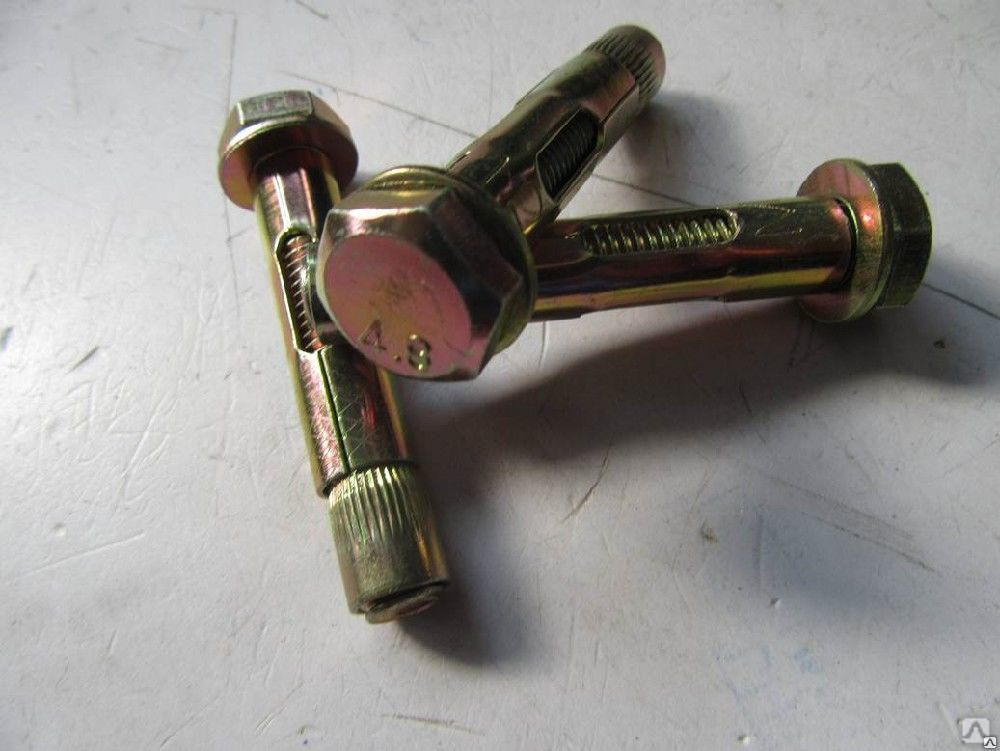

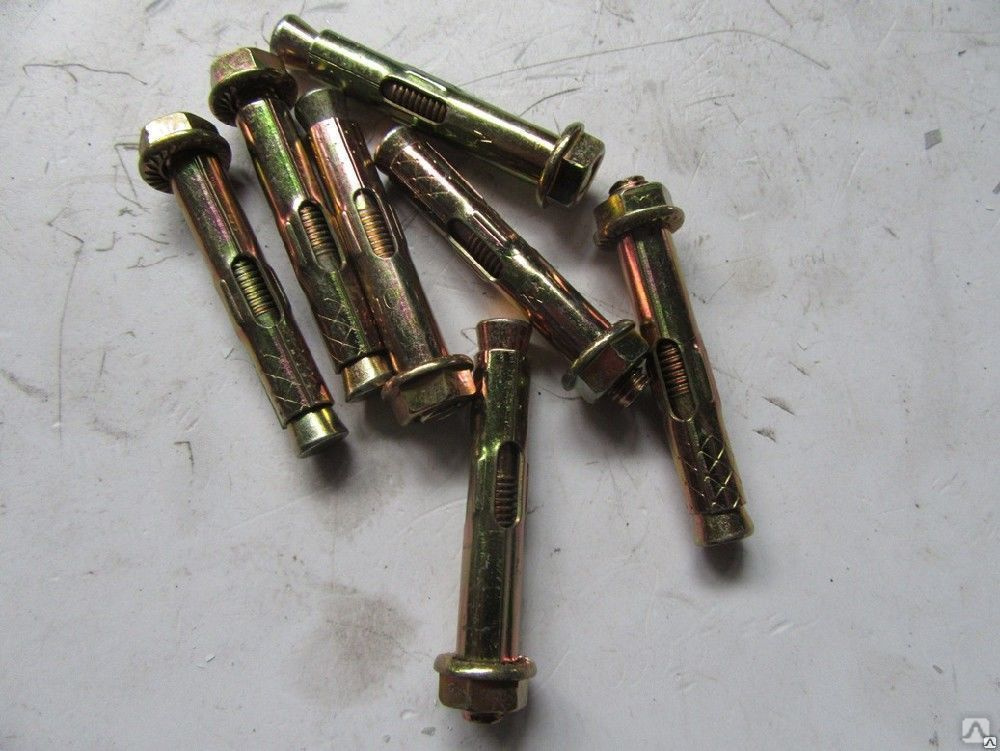

Фото анкеров

видео, фото, нюансы, советы Как крепить анкерные болты в бетон

Еще не так давно в качестве крепежных элементов применялись пробки-чопы из дерева, которые приходилось забивать в предварительно подготовленные отверстия. Такие изделия были ненадежными и недолговечными, так как древесина усыхала, что приводило к разбалтыванию крепежей. Пластмассовые дюбели также не нашли широкого применения, они не могли выдерживать большой вес. На смену деревянным и пластиковым изделиям пришли современные анкерные болты, которые значительно упрощают монтаж навесных конструкций и не выскальзывают из бетона.

Чтобы более детально разобраться, что такое анкер, рассмотрим классификацию этих крепежных элементов.

Разновидности анкерных болтов

Прежде всего, анкерные крепежи отличаются по способу действия. Они бывают:

  • Химическими. Такие изделия представляют собой капсулу с клеем, которая закладывается в отверстие. Как только анкер начинает вкручиваться в стену или любую другую поверхность, капсула раздавливается и клей полимеризируется, надежно фиксируя крепежное изделие. Химический анкерный болт для бетона незаменим для пустотелых плит перекрытия. Однако, такие изделия отличаются высокой стоимостью, поэтому они не так популярны. Еще один минус – после установки анкера придется некоторое время ждать, пока клей не «схватится».
  • Механическими. Болты этого типа крепятся за счет распорной силы, при вкручивании изделий в бетонную массу. Крепежи этого типа стоят дешевле и используются намного чаще.

В свою очередь, механический анкерный болт может быть:

Клиновым

Клиновой анкер (КА) крепится благодаря специальному клину, расположенному на внутреннем конце его гильзы. При забивании крепеж распирает гильзу, благодаря которой элемент надежно фиксируется.

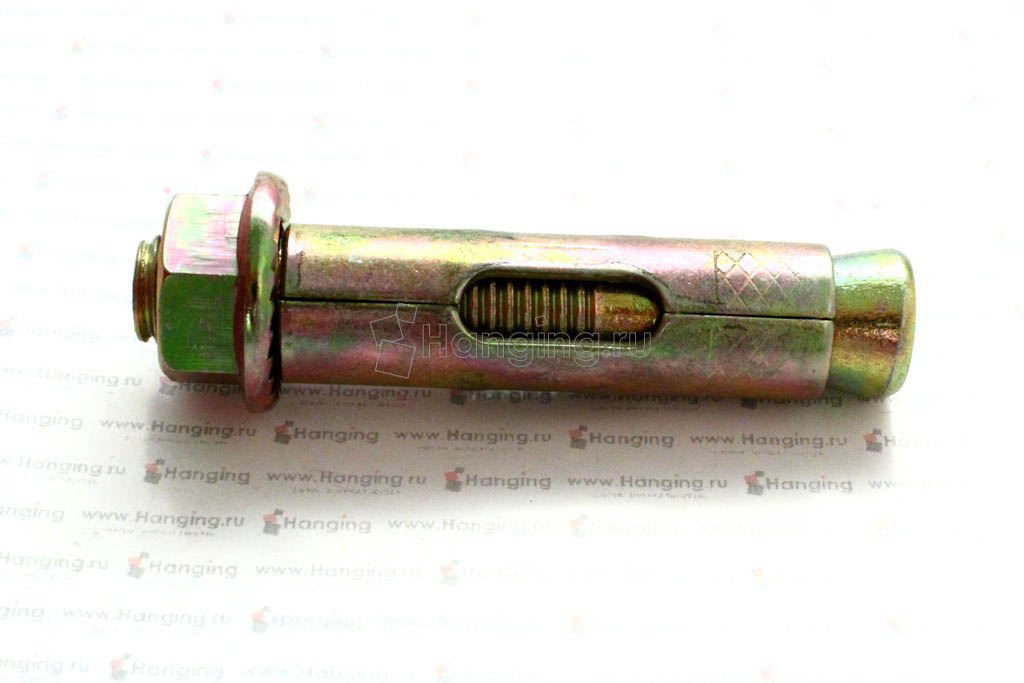

Также в продаже встречаются анкерные болты клинового типа с гайкой, в которых расклинивание осуществляется благодаря отдельному стержню. После фиксации крепежа он удаляется из отверстия, а на его место устанавливается специальная шпилька.

Анкерный болт с гайкой бывает электроцинкованным (КА), кислотоупорным (КАН) или горячецинкованным (КАК). Также к крепежам этого типа можно отнести винтовой анкер из «нержавейки» (RAR).

Забиваемым

Забиваемые анкеры отличаются простотой конструкции – в них нет клина. Крепеж осуществляется благодаря особым краям гильзы, изготовленным из более мягкого металла, которые деформируются в процессе забивания гильзы.

Чтобы закрепить такой анкер не нужно с точностью до миллиметра вымерять место сверления, отхождения по диаметру и глубине также допускаются.

Такой тип анкера подойдет для кирпичной кладки, природного камня и монолитных бетонных поверхностей.

Разжимным

Разжимной анкер (или «бабочка») применяется для тонкостенных и листовых материалов. Конструкция такого крепежного элемента отличается наличием прорезей, расположенных посередине гильзы. В процессе закручивания винта, его задняя часть начинает продвигаться по резьбе, а гильза деформируется, образуя тем самым своеобразные лепестки, прижимающие анкер (на фото очень хорошо видны эти элементы).

Главное преимущество «бабочки» заключается в том, что изделие можно демонтировать в любой момент. Для этого не придется выполнять алмазную резку бетона и другие трудоемкие работы.

«Бабочка» подходит для гипсокарона, пластика и ДВП. Если в стене присутствуют металлические элементы (арматура), то перед установкой анкеров в бетон необходимо удалить армирующие частицы.

Распорным

Распорные анкерные болты по бетону считаются наиболее популярными, благодаря простоте их использования. При их установке не требуется точно соблюдать допуски, глубину и диаметр отверстия. Действует это устройство по принципу цангового расширения гильзы за счет вкручивания в нее конусообразной втулки.

Также существует двухраспорный анкер для бетона, в котором присутствуют сразу две движущиеся муфты. Благодаря такому «строению» изделие отличается повышенной прочностью крепления.

Такие типы анкеров применяются только для бетона и полнотелого кирпича.

Кроме этого в продаже можно найти специальные изделия оснащенные крюками и кольцами. Анкерная петля очень удобна для монтажа осветительных приборов и коммуникаций.

Для производства крепежных анкеров чаще всего используется нержавеющая сталь, покрытая слоем антикоррозийного состава. Изделия могут быть разных размеров.

Размеры анкерных болтов

Существует стандартная маркировка, которая обозначает размер анкеров. Например, если на изделии стоит обозначение М10 12х100, то оно расшифровывается следующим образом:

  • М10 (иногда указывается без буквы) обозначает, что диаметр резьбы болта составляет 10 мм.
  • Цифра 12 – это диаметр отверстия в мм, которое необходимо просверлить, чтобы установить анкерное крепление.
  • 100 – это длина анкерного болта в мм.

Для бытовых целей, чаще всего используют изделия размером от М6 до М12 и длиной до 160 мм. Более длинные болты применяются в качестве специализированных креплений.

Если говорить о нагрузке, которую выдерживает анкерный крепеж, то даже самый маленький анкер длиной 18 мм, способен выдержать порядка 800 кг. Обычно этот параметр определяется исходя из следующих характеристик анкера для бетона:

  • выравнивающей силы – от 10,5 до 18,3 кН;
  • изгибающего момента – от 5,2 до 25,7 Нм;
  • крутящего момента – от 10 до 40 Нм.

Если показатели изделий не превышают этих значений, то они надежно прослужат на протяжении долгого срока.

От того насколько правильна была произведена установка анкерных болтов в фундамент и любую другую поверхность, также будет зависеть срок службы и надежность крепежных элементов.

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

  1. Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
  2. Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
  3. Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
  4. Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
  5. Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

  1. Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом.
  2. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу.
  3. Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом.
  4. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов.

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.

В заключении

Сегодня в продаже есть крепежи для самых разных материалов, поэтому вы легко сможете подобрать анкер для пустотелых перекрытий, кирпичных стен и монолитного фундаментального основания. Главное, правильно рассчитать глубину, на которую нужно забивать болты и избавиться от мешающихся кусков арматуры, находящихся в стене.

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные —

как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной —

как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

  1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
  2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
  3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
  4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
  5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является — станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

Нужно заглянуть на страницы он-лайн журнала о строительстве и прочитать нижеследующую пошаговую инструкцию

1.Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2.Заполняем его на 2/3 отверстие клеевой смесью — эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному — шприц, тюбик и т.п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа, нужно действовать строго по инструкции, приложенной к изделию.

3.Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4.Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5.Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6.Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент — стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7.Так называемый рамный анкер имеет две расклинивающиеся зоны — в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8.Покупными изделиями пользоваться очень удобно — особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство — болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.


Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.


При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.


Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    — закладной;
    — распорный;
    — забивной;
    — клиновой;
    — болт с кольцом или крючком;
    — рамный;
    — шпилька;
    — фасадный;
    — потолочный;
    — пружинка.
  2. Химические:
    — крепеж-монолит;
    — для наружных и внутренних работ;
    — для крепежа в рыхлых и тонкостенных основах;
    — стойкие к вибрациям;
    — долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.


Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.


Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.


Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.


Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.


С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.


Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.


Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.


Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

Болт-болт DEWALT + высокоэффективный анкер-шуруп 1/4 x 2-1 / 4 дюйма из оцинкованной стали 100 / PK

Анкер Screw-Bolt + представляет собой прочный цельный анкер-шуруп с готовой шестигранной головкой. Его просто установить, легко идентифицировать и полностью снять. Запатентованная конструкция резьбы, разработанная для использования со стандартными сверлами ANSI, снижает крутящий момент при установке и увеличивает производительность. Стальная резьба на корпусе анкера входит в отверстие во время установки, чтобы обеспечить зацепление с шпонкой и уменьшить расстояние между краями и зазорами.Покрытие Screw-Bolt + доступно в ярком оцинкованном и механически оцинкованном исполнении. Подходящие базовые материалы включают бетон нормального веса, легкий бетон с песком, бетон поверх стального настила, бетонную кладку и полнотелый глиняный кирпич.


  • Обновленная агрессивная конструкция резьбы для установки с использованием стандартных твердосплавных бит ANSI.
  • Специально разработанная стальная конструкция для прорезания твердого бетона и сохранения пластичности
  • Новый профиль резьбы для удаления пыли для снижения крутящего момента при установке и более высокой скорости установки
  • Встроенная шайба с зубцами под головкой для надежного крепления
  • Оцинкованная
Посмотреть больше о продукте Смотреть меньше

Выбор подходящего анкера

Синопсис: Из-за отсутствия удобно размещенных шпилек в каждой стене, вашим вариантом при подвешивании шкафа, зеркала или картины вполне могут быть стенные анкеры.Существует широкий выбор анкеров, и лучший из них для работы будет зависеть от многих факторов, включая состав стены, вес детали и т. Д. Марио Родригес собрал ряд стенных анкеров от болтов до шурупов и анкеров-бабочек и рассказывает о том, как они работают, где их лучше всего использовать и как их устанавливать.


Вы закончили сборку шкафа, зеркала, рамки для фотографий или полки. Теперь вам просто нужно его повесить. Если вы можете ударить по шпильке каждым винтом, вы в хорошей форме.Но если нет, вам понадобятся стенные анкеры, те маленькие приспособления, которые вы устанавливаете в стену для крепления шурупов или болтов. Есть множество якорей. Какой тип лучше всего подходит в вашем случае? Это будет зависеть от размера и веса предмета, который вы вешаете, а также от состава стены, на которой вы его вешаете. Я собрал широкий спектр анкеров и расскажу, как они работают, для каких ситуаций и типов стен подходят и как их устанавливать.

Одно замечание, прежде чем вы перейдете к выбору анкеров: не забудьте встроить какие-нибудь средства, чтобы легко установить или повесить вашу деталь.Для шкафа, который будет нести большой вес или который будет интенсивно использоваться, вы можете подумать об использовании более толстой задней панели или встроить верхнюю направляющую, чтобы сохранить квадратную часть и лучше поддерживать ваши застежки. Использование французской планки (см. Фото на этой странице) добавляет время вашей сборке, но обеспечивает надежное крепление, делает корпус легко снимаемым и избавляет вас от необходимости ввинчивать винты в корпус изнутри. Если вы вешаете стандартный шкаф (приобретенный в коробочном магазине или в оптовом магазине шкафов), проверьте его конструкцию и, при необходимости, добавьте планки, направляющие или угловые блоки, которые укрепят его и упростят установку.

Иногда подойдет и винт

Для некоторых легких применений, таких как небольшие рамы для картин или полка для освещения, вы можете использовать винты с крупной резьбой, предназначенные для ввинчивания в гипсокартон без анкера или пилотного отверстия. Они рассчитаны на то, чтобы выдерживать такой же вес, как анкеры с пластиковыми гильзами, и имеют то преимущество, что при их извлечении остается относительно небольшое отверстие. Lee Valley продает шурупы для настенных собак (1), которые очень хорошо прикусывают гипсокартон и рассчитаны на 60 фунтов. ; их также можно использовать в кирпичной кладке (или дереве), если просверлить пилотное отверстие. Винты Bear Claw (2), также доступные в Lee Valley, имеют фланец под головкой, что делает их хорошо подходящими для рам или легких зеркал, которые вы вешаете на проволоку для картин. Они рассчитаны на 30 фунтов в гипсокартоне.


Как повесить шкаф на стену
Присмотритесь к планкам и вешалкам, которые вы можете использовать
для крепления шкафов и полок на стене.


Анкеры саморезы

Вы забиваете эти умные анкеры в гипсокартон с помощью отвертки, предварительное сверление не требуется. Мне нравится их скорость и простота использования. Их грубая резьба действительно вгрызается в стеновую плиту, но они легко снимаются и оставляют мало повреждений. У некоторых цельный стержень, поэтому после ввинчивания в них винта они просто несколько расширяются; другие надрезаны вдоль стержня, так что кончик раскалывается за гипсокартоном для большей удерживающей способности.

Анкер для гипсокартона EZ Ancor (1), рассчитанный на 50 фунтов., имеет прочный хвостовик, который расширяется при заворачивании винта; Самосверлящие анкеры для гипсокартона Toggler (2), рассчитанные на 65 фунтов, открываются ножницами при закручивании винта; Цинковые анкеры для гипсокартона EZ Ancor (3), рассчитанные на 50 фунтов, можно просверлить самостоятельно, даже если вы случайно натолкнетесь на дерево за гипсокартоном; Анкеры для гипсокартона и шпильки EZ Ancor (4), рассчитанные на 50 фунтов, имеют стержень с крупной резьбой для гипсокартона и наконечник с мелкой резьбой, который позволяет им захватывать шпильку за гипсокартоном.

Анкеры распорные

Анкер с пластмассовой гильзой

Эти анкеры подходят для легких задач, таких как подвешивание картин, карнизов, небольших полок, штанг для полотенец и держателей для бумаги.Вы предварительно просверлите их, и они работают как в штукатурных стенах и кирпичной кладке, так и в гипсокартоне. Некоторые просто расширяются при ввинчивании винта; у других, таких как Cobra Triple Grip, есть крылья, которые откидываются за гипсокартон. Некоторым из меньших требуется только небольшое предварительно просверленное отверстие и, следовательно, очень небольшой ремонт после их удаления. Удаление крыльев с крыльями может оказаться утомительным занятием, и иногда я просто вбиваю их глубже в стену и зашпаклевываю отверстие.

Cobra Triple Grip (1), предназначенный для всех типов стен, рассчитан на 46–61 фунт.в гипсокартоне, 200–225 фунтов в кладке; Ребристые пластиковые анкеры Everbilt (2 и 3), которые поставляются в наборах разных размеров, рассчитаны на 20–25 фунтов в гипсокартоне и 155–435 фунтов в бетоне; Пластиковые анкеры Duo Power (4) открыты отводом и рассчитаны на 45 фунтов

Анкер-бабочка

Якоря типа «бабочка» имеют крылья, которые раскрываются за стеной из гипсокартона. Они бывают разных размеров, чтобы подходить к гипсокартону разной толщины. Стандартный тип, такой как Hillman Pop Toggle (1), рассчитанный на 80 фунтов, подходит только для гипсокартона. Для этого требуется большое предварительно просверленное отверстие, и он не будет хорошо держаться, если крылья не развернутся за стеной. Но анкер Toggler Alligator для бетона и гипсокартона (2), хотя у него есть крылья, которые открываются за гипсокартоном, имеет более тонкий стержень, который расширяется или разрезается ножницами в предварительно просверленном отверстии, что делает его также подходящим для использования в кирпичных стенах.Они рассчитаны на 70 фунтов в гипсокартоне и 675 фунтов в бетоне.

Сожмите крылья и забейте якорь до упора. После предварительного просверливания сложите крылья анкера вместе и вставьте его в отверстие, затем постучите по нему молотком, пока фланец не будет на одном уровне с поверхностью стены. Установив якорь на место, используйте прилагаемый пластиковый толкатель, чтобы открыть крылья.Затем вверните винт.

Болты Молли

Болты

Molly имеют втулку с прорезями, которая раскрывается за полой стенкой, когда вы затягиваете винт с машинной резьбой, создавая выгодную покупку. Лучше всего они работают с гипсокартоном, но также могут использоваться для стен из штукатурки и обрешетки. После предварительного просверливания и установки анкера, плотно прижав фланец втулки к стене, вы начинаете заворачивать винт. Маленькие шпоры под фланцем предотвращают проворачивание анкера в отверстии до того, как втулка расширится.Эти анкеры для полых стен Midwest рассчитаны на 100 фунтов

Установочный инструмент для болтов молли. У молли старого образца появился новомодный партнер. Вставьте болт в наконечник пистолета, а якорь — в отверстие с зазором. Нажмите на спусковой крючок, и ноги якоря раздвинутся, плотно заблокировав его. Очень удобно для установки большого количества молли.

Откидной анкер

Болт стопорный

Когда мне нужно прикрепить большие шкафы или другие деревянные детали к гипсокартонной или оштукатуренной стене, а шпильки недоступны, я чаще всего обращаюсь к анкерам с откидными болтами.Состоящие из болта и подпружиненного рычага с резьбой, они просты и надежны. Им нужно пустое пространство за стеной, поэтому они не будут работать с кирпичом, но с бетонным блоком они справятся. Благодаря длинным винтам их можно легко регулировать, поэтому они отлично подходят для стен из штукатурки и обрешетки, где толщина стены может быть непостоянной и сложной для определения, часто она значительно различается на одной стене.

После того, как вы просверлите стену, вставленный рычаг должен очистить материал стены достаточно далеко, чтобы пружиной открыться; в противном случае они не будут работать, поэтому убедитесь, что используете достаточно длинный винт, чтобы выключатель не касался стены. При правильной установке эти анкеры создают очень положительные ощущения. После того, как винты затянуты, можно не сомневаться, что шкаф, который они держат, надежен и прочен. Переключаемый болт Everbilt, указанный выше, рассчитан на 95 фунтов в гипсокартоне и 90 фунтов на полый блок.

Переключатель самосверлящий

Cobra Driller Toggle — это очень умный гибридный якорь, сочетающий в себе способность самонарезания и рычажное действие. Металлический рычаг, шарнирно прикрепленный к пластмассовому разъему, имеет резьбу на конце.Этот анкер забивается отверткой без предварительного сверления; Когда голова приближается к стене, два коротких крыла на пластиковом стержне вытягивают ее на поверхность. Затем вы вставляете крепежный винт. При этом винт толкает рычаг в сторону до тех пор, пока резьба на винте не войдет в зацепление с резьбой на рычаге. Затем вы затягиваете винт до тех пор, пока переключатель не будет плотно прижат к тыльной стороне гипсокартона. Этот анкер рассчитан на 100 фунтов в гипсокартоне.

Рычаги тяги

Это новая разновидность анкеров с коленчатым рычагом, которые соединяют металлический рычаг с одной или двумя ребристыми пластиковыми тяговыми лентами.Просверлив отверстие в полой стене, вы вставляете рычаг и проталкиваете его до конца, пока он не выйдет из отверстия. Затем вы натягиваете полоски до тех пор, пока переключатель не будет плотно прилегать к внутренней стороне стены. Затем, чтобы удерживать рычаг на месте, вы продвигаете пластиковую гайку с резьбой вдоль натяжной планки до тех пор, пока она не войдет в просверленное отверстие. Плотно натянув полоски, вы сгибаете их взад и вперед, пока они не защелкнутся на одном уровне с гайкой. Теперь вы можете вставить крепежный винт; по мере затягивания винта рычаг все более плотно прижимается к внутренней стороне стены.Эти переключатели подойдут для любой полой стены, от гипсокартона и штукатурки до шлакоблока.

Вытяжной тумблер Hillman (1) с цельнометаллическим шарниром с шипами и одной тяговой полосой рассчитан на 120 фунтов в гипсокартоне и 620 фунтов в бетонном блоке; Перекидной тумблер Cobra (2) с тумблером из формованного листового металла рассчитан на 105 фунтов в гипсокартоне и 435 фунтов на блок; Переключатель Snaptoggle (3) имеет две тяговые планки, обе шарнирно прикрепленные к переключателю, и после того, как вы их вставили, вы можете использовать ленты, чтобы повернуть переключатель так, чтобы он был параллелен задней части стены; это оценено 240 фунтов. в гипсокартоне и 800 фунтов в бетонном блоке.

За гипсокартоном

Винты для металлических шпилек

Крепление деревянных конструкций к стене из гипсокартона с металлическими стойками не сильно отличается от прикрепления деревянных конструкций к стене с деревянными стойками. Между стойками подойдет любой из упомянутых здесь анкеров для гипсокартона. А если шпилька находится в нужном месте, вы можете прямо в нее вбить длинный тяжелый винт. Но если вы хотите создать особо прочную точку крепления прямо на самих стальных шпильках, вы можете попробовать анкеры со стальными шпильками 1Shot, которые рассчитаны на 300 фунтов.при забивании в стальную шпильку. Вы можете использовать их как гигантский винт, чтобы прикрепить заготовку к стене, или вы можете использовать их как анкер, вбивая их заподлицо с гипсокартоном и подвешивая заготовку с помощью винта № 8, вбитого в полый стержень 1Shot.

Шурупы для кладки

Винты

Tapcon, или синие винты, стали моим надежным фаворитом при установке деревянных конструкций на бетонную или каменную стену. Они позволяют не использовать анкеры для кладки и большие отверстия, которые им требуются.Этим шурупам требуется только небольшое пилотное отверстие (сделанное с помощью сверла по камню и перфоратора), прежде чем они будут ввинчены на место. Благодаря своей уникальной двойной резьбе они обладают способностью нарезать резьбу в бетоне или кирпиче, поэтому они надежно держатся. Я живу в старом доме, в котором все еще есть кирпич за стенами для вечеринок. Шурупы Tapcon правильной длины позволяют мне проходить сквозь штукатурку и планку в полнотелый кирпич. У меня никогда не было синей полоски от винта, и у меня никогда не отрывалась головка.

Вы можете купить бетонные анкеры Buildex Tapcon в версиях со звездообразным приводом или с крестообразной головкой, и они доступны в виде набора, который поставляется с коронкой правильного размера.

Анкеры для расширения кладки

Анкеры с красной головкой втулки (1) имеют резьбовой болт в металлической втулке. Один конец болта имеет развальцовку, так что при затягивании гайки на другом конце клин расширяет втулку, фиксируя ее в отверстии. Для клиновых анкеров необходимо просверлить отверстие немного глубже, чем длина анкера. После того, как вы просверлите отверстие каменным сверлом и перфоратором, обязательно удалите кирпичную или шлаковую пыль пылесосом. Затем вставьте анкер в отверстие.После установки на резьбовую часть анкера, выступающую от стены, устанавливают шайбу и гайку, чтобы прикрепить деревянную конструкцию к стене. Немного некрасивые, но очень крепкие. После того, как анкер закреплен в кирпичной кладке, деревянную конструкцию можно легко прикрепить, отрегулировать или снять без ущерба для установленного анкера.

Если вы хотите закрепить винтами или стяжными винтами, используйте анкеры со свинцовой муфтой. Эти старые мягкие свинцовые втулки Everbilt (2) имеют выступы и состоят из двух слабо соединенных половин, что позволяет им расширяться и менять форму, чтобы соответствовать предварительно просверленному отверстию, когда винт вбивается в исходное положение.

Марио Родригес занимается изготовлением мебели и преподает деревообработку в Филадельфии.

Отдел деревообработки № 291

Чтобы прочитать всю статью , нажмите кнопку Просмотреть PDF ниже.


Настенный ящик для ручного инструмента

Индивидуальные подвесные панели надежно хранят ручные инструменты наготове.

Шкафы

: наши любимые изделия

Обзор наших лучших статей от Мэтта Кенни, Кларка Келлогга, Гарретта Хака, Майкла Пековича и других о навесных шкафах, шкафах на подставке и многом другом

Навесная стенка с Майком Пековичем

Я немного преподаю, и этот навесной шкаф, наверное, одно из моих любимых занятий.

Подпишитесь на участие в голосовании сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Скачать БЕСПЛАТНО PDF

, когда вы введете свой адрес электронной почты ниже.

Посмотреть PDF

Simpson TITEN HD Анкер-шуруп для тяжелых условий эксплуатации

Диаметр болта / отверстия 1/4 дюйма (5) 3/8 дюйма (10) 1/2 дюйма (15) 5/8 дюйма (8) 3/4 дюйма (7)

Длина болта (под головкой) 1-3 / 4 дюйма (1) 1-7 / 8 дюймов (1) 2-1 / 2 дюйма (1) 2-3 / 4 дюйма (1) 3 дюйма (4) 3- 1/2 дюйма (1) 4 дюйма (7) 5 дюймов (7) 6 дюймов (8) 6-1 / 2 дюйма (3) 7 дюймов (1) 8 дюймов (4) 8-1 / 2 дюйма (1) 10 дюймов (1) 12 дюймов (1) 13 дюймов (1) 14 дюймов (1) 15 дюймов (1)

Защита от коррозии Механическая оцинковка (13) Оцинковка (32)


Продукция 1-24 из 45

Сортировать по. ..БрендНазвание продуктаНовейшие продуктыЦеновая политика от низкой до высокойЦена от высокой до низкойРейтинг от низкой до высокойОценка от высокой до низкойВсего отзывовЛидеры продаж

Показать 24 на страницу 48 на страницу 72 на страницу 96 на страницу 120 на страницу

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер товара: THDB25178H —

THDB25178H 1/4 «x 1-7 / 8» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер товара: THDB25234H —

THDB25234H 1/4 «x 2-3 / 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THDB25300H —

THDB25300H 1/4 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер товара: THDB25312H —

THDB25312H 1/4 «x 3-1 / 2» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки. Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THDB25400H —

THDB25400H 1/4 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки. Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD37134H —

THD37134H 3/8 «x 1-3 / 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD37212H —

THD37212H 3/8 «x 2-1 / 2» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD37300H —

THD37300H 3/8 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD37300HMG —

THD37300HMG Механический оцинкованный 3/8 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки. Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем …

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD37400H —

THD37400H 3/8 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD37400HMG —

THD37400HMG Механический оцинкованный 3/8 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем …

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD37500H —

THD37500H 3/8 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD37500HMG —

THD37500HMG Механический оцинкованный 3/8 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем . ..

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD37600H —

THD37600H 3/8 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD37600HMG —

THD37600HMG Механический оцинкованный 3/8 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки. Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем …

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD50300H —

THD50300H 1/2 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD50400H —

THD50400H 1/2 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD50400HMG —

THD50400HMG Механический оцинкованный 1/2 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем …

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD50500H —

THD50500H 1/2 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD50500HMG —

THD50500HMG Механический оцинкованный 1/2 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем .. .

Быстрый просмотр

Доступность: Склад

Симпсон Strong-Tie Номер позиции: THD50600H —

THD50600H 1/2 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь . ..

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD50600HMG —

THD50600HMG Механический оцинкованный 1/2 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем …

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD50612H —

THD50612H 1/2 «x 6-1 / 2» (20 шт. В коробке) Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем моменте затяжки ….

Быстрый просмотр

Доступность: Прямые поставки

Симпсон Strong-Tie Номер позиции: THD50612HMG —

THD50612HMG Механический оцинкованный 1/2 «x 6-1 / 2» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки. Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных краевых расстояниях и в условиях уменьшенного интервала. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и при значительно меньшем …

Анкерные болты | Анкеры и болты для каменной кладки

Анкерные болты — это сверхпрочные крепежные детали, предназначенные для крепления объектов к бетонным поверхностям.Каждое крепление анкера лучше всего подходит к определенному материалу. Например, незакрепленные болты хорошо подходят для бетона, но их нельзя использовать для пустотелой кирпичной стены. Бетонные анкерные болты бывают разных материалов и отделок, таких как нержавеющая сталь, оцинкованная и оцинкованная сталь.

Как работают анкерные болты?

Обычно вы просверливаете отверстие в бетоне, используя дрель с каменной коронкой, ввинчиваете шайбу в верхнюю часть болта, вставляете ее в просверленное отверстие, ударяете молотком, чтобы убедиться, что она достигает дна, и затягивайте гайку до тех пор, пока она не станет безопасно. Затем вы можете снять шайбу. В Toolstation мы предлагаем стальные анкеры, крепления, анкерные болты и аксессуары профессионального качества от ведущих производителей, таких как Rawlplug, Fischer, DeWalt и HEAD. В наш ассортимент стальных анкеров входят каменные болты, сквозные болты, анкеры для шурупов по бетону, незакрепленные болты, анкеры для металлических полостей и проволочные подвески.

Результатов не найдено

Отфильтровать по

Анкерные болты — это надежные крепежные детали, предназначенные для крепления объектов к бетонным поверхностям.Каждое крепление анкера лучше всего подходит к определенному материалу. Например, незакрепленные болты хорошо подходят для бетона, но их нельзя использовать для пустотелой кирпичной стены. Бетонные анкерные болты бывают разных материалов и отделок, таких как нержавеющая сталь, оцинкованная и оцинкованная сталь.

Как работают анкерные болты?

Обычно вы просверливаете отверстие в бетоне, используя дрель с каменной коронкой, ввинчиваете шайбу в верхнюю часть болта, вставляете ее в просверленное отверстие, ударяете молотком, чтобы убедиться, что она достигает дна, и затягивайте гайку до тех пор, пока она не станет безопасно. Затем вы можете снять шайбу. В Toolstation мы предлагаем стальные анкеры, крепления, анкерные болты и аксессуары профессионального качества от ведущих производителей, таких как Rawlplug, Fischer, DeWalt и HEAD. В наш ассортимент стальных анкеров входят каменные болты, сквозные болты, анкеры для шурупов по бетону, незакрепленные болты, анкеры для металлических полостей и проволочные подвески.
