Как уложить теплый пол под плитку: правильный монтаж нагревательного мата

Пожалуй, мало кто поспорит с плюсами теплого пола в ванной, душевой комнате или на кухне. Как приятно, когда выйдя, скажем, из душа, становишься не на холодную плитку. Впрочем, если это только мечта, то ее довольно просто реализовать.  Теплые полы под плитку – наилучшее решение, для тех, кто хочет обеспечить комфорт в доме. Для помещений с небольшой толщиной пола чаще всего используют: нагревательные маты или инфракрасную пленку.

Рассмотрим обе технологии укладки теплого пола под плитку.

Нагревательные маты – это специальные армированные стекловолоконные сетки, к которой крепится экранированная секция. Толщина их в основном не превышает 3 мм. Надежность секции обеспечивается специальной технологией безмуфтового соединения горячей и холодной частей.

Сетка необходима для проникновения материала стяжки или плиточного клея.

Теплый пол под плитку на основе нагревательных матов

Укладка имеет свои особенности:

  • Предварительно составляется схема установки, в которой учтено расположение мебели и других стационарных предметов в помещении.
  • После того, как определено место для установки терморегулятора, оборудуют соответственно распаечную коробку, канавки в стене и в основании пола для соединительных проводов и датчика температуры пола.

Черновой пол  тщательно очищается от грязи, а также от посторонних предметов. Чтобы обеспечить лучшую связку плиточного клея и основания пола, понадобится его грунтовка.

Датчик устанавливается внутри уже подготовленного специального канала. При его установке необходимо придерживаться следующих рекомендаций:

  •  глубина канала датчика должна быть правильно рассчитана, чтобы не мешать при укладке плитки;
  •  он должен быть расположен на равном расстоянии от витков кабеля;
  •  он не должен пересекаться с нагревательным кабелем или находиться близко от него.

Канал дает возможность оперативно заменить, если понадобится, датчик теплого пола.

По завершении подготовительных работ по подключению переходят непосредственно к процессу их укладки, пропустив при этом теплоизоляционные работы. Это связано с тем, что наличие теплоизоляционных материалов в большинстве случаев приводит к перегреву кабеля и последующему выходу его из строя.

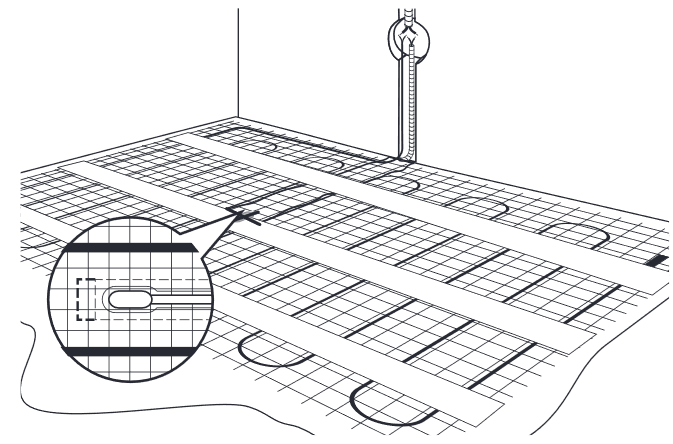

Укладку осуществляют в два этапа. Сначала мат раскатывают согласно подготовленной схеме по всей требуемой площади. Для этого используется метод «змейки», в процессе которого возникает необходимость разрезать стекловолоконную сетку. Делать это нужно осторожно, так чтобы не повредить при этом кабель. Процесс – чем-то напоминающий крой ткани.

  1.  Поворот. Сетку разрезают поперек.
  2.  Разворот. Мат разворачивают при каждом из циклов укладки типа «от одной стены до другой». При развороте следует сохранять между витками расстояние самое меньшее 6 см.
  3.  Препятствие. Возникшие препятствия обходят, обеспечивая расстояние до кабеля примерно 5-6 см .
  4.  Удаление сетки. В случае, когда препятствия не удается обойти, часть сетки удаляют и обходят препятствие, уложив вдоль него освободившийся кабель.
  5.  Свободная укладка. Если помещение имеет сложную геометрию, сетку можно удалить, и укладывать кабель произвольно. При этом запрещается сильно гнуть кабель, а расстояние между его витками сохраняют, как минимум, в 6 см.

Как правило, чтобы подключить кабель к терморегулятору достаточно бывает примерно 4 м силовых проводов. Если все же «холодных концов» не хватает, то из мата вырезают нагревательный кабель. Соединяющая муфта при этом должна непременно находиться внутри стяжки.

Финишный этап работ


  • Когда мат разрезан и протянут, приступают к финишной укладке. Разрезанный его скручивают вновь в рулон, отрывают на нижней его стороне защитную полосу клейкой ленты, и вновь раскатывают рулон по поверхности пола.
  • Затем покрывают плиточным клеем, слоем не более 7 см. После высыхания клея приступают к укладке плитки.
  • Уложив нагревательный мат, провода подключают к электросети, то есть подключают: его, терморегулятор, термодатчик и устройство для защитного отключения.
  • Инфракрасный теплый пол можно начать эксплуатировать только после того, как завершатся химические процессы в стяжке или плиточном клее (минимум 25-28 дней).

На основе инфракрасной пленки

Инфракрасная пленка представляет из себя очень тонкую изоляционную пленку (0,3–1мм), в теле которой размещается электропроводный материал.

Подготовительные работы почти не отличаются от предыдущего варианта, только в данном случае необходимо уложить теплоизоляционный материал. Как раз на него и укладывают инфракрасную пленку параллельными листами – укладывать их внахлест категорически запрещено. Устанавливают терморегулятор и проверяют работоспособность системы.

Далее закрепляют монтажную сетку, так чтобы саморезы при этом не повредили контакты. Заливают сетку цементно-песчаной стяжкой и вторично тестируют систему. Дождавшись высыхания стяжки, плитку укладывают на специальный термостойкий клей. Инфракрасный теплый пол включают примерно на 28 день, когда плиточный клей ориентировочно уже высохнет.

© 2022 prestigpol.ru

Укладка теплого пола под плитку. Видео монтажа

Монтаж теплого пола под плитку

Для утепления плитки можно использовать разнообразные системы. Давайте рассмотрим каждую из них и решим, что больше всего вам подойдет.

Водяной теплый пол под плитку

На выровненную и очищенную поверхность укладываются 2 слоя теплоизоляции. После этого устанавливаются трубы. Затем монтируется насос и система подключается к водопроводу. После этого нужно сделать бетонную стяжку, на которую можно будет укладывать плитку. Подробнее о монтаже узнайте в нашей статье.

Система устанавливается достаточно легко, но имеет существенные недостатки:

  • Насос занимает достаточно много места

  • При подключении к водопроводу в общем стояке снизится давление

  • В случае протечки вам придется полностью демонтировать всю плитку и бетонную стяжку

Из-за этих недостатков более популярным для квартир являются электрические теплые полы.

Электрический теплый пол под плитку

Электрический пол под плитку может быть выполнен с помощью нагревательных секций или с помощью нагревательных матов.

Монтаж нагревательных секций под плитку

При использовании нагревательных секций нужно учитывать, что придется поднимать пол приблизительно на 7см. Схема монтажа похожа на укладку водяного пола под плитку.

  1. Поверхность основания тщательно очищается и выравнивается. Выравнивающая стяжка должна быть толщиной 3-5 см.

  2. После высыхания стяжки укладывают нагревательные секции.

  3. После установки системы нужно ее включить и проверить.

  4. После выключения, секции должны остыть. Далее выполняется бетонная стяжка. После высыхания стяжки можно приступать к укладке плитки.

Важно! Запрещено включать систему до полного высыхания стяжки! Иначе секции перегорят и придется все демонтировать!

Видео: монтаж нагревательных секций под плитку

На данном видео вы увидите все детали процесса установки нагревательных секций

Укладка нагревательных матов под плитку

Основное преимущество данного вида теплых полов – быстрая установка. Нагревательные маты укладываются прямо под плиточный клей, что существенно экономит время и уменьшает толщину пола, так как нет необходимости в бетонной стяжке.

Важно! Нагревательные маты можно использовать только на открытом пространстве. В местах, где будет стоять мебель, маты не укладываются!

Видео об укладке нагревательных матов под плитку

В данном видео подробно показываются все этапы установки нагревательных матов под плитку

Пленочный теплый пол под плитку

Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.

  1. Тщательно очистите основание, при необходимости выровняйте.

  2. Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).

  3. Далее можно приступать к укладке теплоизолирующих материалов.

  4. Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.

    Важно! Полосы должны идти встык, но не накладываться друг на друга!

  5. Изолируйте все медные полосы на линиях среза!

  6. После этого подключите все провода к терморегулятору по схеме производителя.

  7. Выполните проверку системы.

  8. Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.

  9. Теперь можно приступать к укладке плитки.

Видео: укладка пленочного теплого пола под плитку

На данном видео вы сможете посмотреть, как легко и быстро выполняется укладка пленочного теплого пола

Больше информации

Задать вопрос

Теплый пол под плитку в деревянном доме

   В деревянном доме стены и пол помогают сберечь тепло и уют, в таком доме комфортно находиться при любых погодных условиях.

   Дощатый пол, ламинат и паркет — теплые материалы, их редко обогревают, но во влажных помещениях, например, на кухне или в ванной комнате плитка правит бал. Керамика и керамогранит легко моются, это долговечные и влагостойкие материалы, но даже при комнатной температуре стоять на них босиком холодно.

   Теплый пол в виде греющих матов или кабеля отлично подойдет для решения этой проблемы.

   Самое важное тут — подготовить черновую поверхность поверх дерева — лагов или досок. Нужно решить две задачи:

  1. Организовать гидроизоляцию
  2. Создать ровную гладкую подложку, на которую ляжет плиточный клей.

   Полиэтиленовая пленка не позволит влаге или плиточному клею пройти сквозь пирог пола, но на лаги её не уложишь без подготовки. Если между лагами не более 40 см, то лист фанеры в пару сантиметров защитит пленку от истирания.

   Когда гидроизоляция готова, пора перейти к подложке под плитку. Специалисты рекомендуют применять листовые материалы типа ГВЛ, ЦСП или ОСП. Уложите два слоя вразбежку: со смещением, чтобы швы не совпадали: так механические нагрузки распределятся лучше.

   Переходим к укладке теплого пола. Полезный совет: сначала нанесите тонкий слой клея, уложите на него мат, дайте схватиться, и потом доливайте клей до нужного уровня. Таким образом вы закрепите греющий кабель на равной глубине под плиткой, что даст более равномерный прогрев.

   При монтаже теплых полов в плиточный клей рекомендуем использовать специальные типы клея для теплых полов или пластификаторы, улучшающее сцепление плитки с основой.





Выбор нагревательных матов по торговым маркам:


Быстрый переход в разделы:




Расчёт площади обогрева производится по формуле

S обогрева = S общая — (S мебели + S бытовой техники)

где, S общая = a x b

  • Отступ от стен — 50мм
  • Отступ от мебели и бытовой техники — 100мм

Для каждого отдельного помещения деревянного дома площадь рассчитывается индивидуально.

Пример расчёта для спальни

Общая площадь спальни (S общая) = 20 м²

Площадь мебели, бытовой техники с учётом отступов: (S мебели + S быт. техники + S отступы) = 7 м²

20 м² — 7 м² = 13 м²

Полученная цифра = 13 м². Из таблицы выше следует выбирать ближайшее меньшие значения*. Т.е. в нашем случае площадь обогреваемой поверхности ДО 13 м² из таблицы выбираем диапазон 11,0 м²-13,0 м².

(*если Вы выберите большее значение площади тёплого пола чем площадь помещения это приведёт к тому что тёплый пол не поместиться в помещение)

Электрические системы: легкость монтажа и большой ассортимент

Классическим вариантом считается монтаж системы теплого пола на основе нагревательного кабеля – резистивного или саморегулирующегося. Использование первого позволяет сэкономить на покупке материалов, второго – получить максимально удобную и безопасную систему.

Чтобы упростить монтаж теплого пола в частном доме из дерева, можно выбрать усовершенствованный вариант – купить электрические нагревательные маты. Они представляют собой прочную сетку, на которой в заводских условиях разложен и зафиксирован кабель. Покупателю уже не нужно выполнять эти действия – достаточно уложить маты по составленной схеме.

Есть возможность получить эффективную систему обогрева с еще меньшими усилиями: для этого можно приобрести пленочный инфракрасный теплый пол. Пленка состоит из двух плотных слоев полимерного материала, между которыми расположены тонкие токопроводящие элементы. Они излучают инфракрасные волны, которые нагревают предметы, находящиеся в помещении. Пленочный пол укладывается с минимальными трудозатратами непосредственно под напольное покрытие. Он не увеличивает высоту пола, поэтому его можно использовать даже в деревянных домах с низкими потолками.

Водяные системы: экономичность и безопасность

Монтаж теплого пола на основе труб водяного отопления сложнее, чем сборка электрической системы. Тем не менее, водяные теплые полы остаются востребованными, и тому есть как минимум две причины:

  • при их эксплуатации не расходуется электроэнергия – а значит, не приходится платить за нее
  • водяные системы полностью исключают риск короткого замыкания и возгорания, превосходя по критерию безопасности электрические теплые полы.

Каким должен быть окончательный выбор?

Он всегда делается в индивидуальном порядке и зависит от целого ряда факторов:

  • площади и конфигурации помещений, которые нужно обогревать
  • наличия или отсутствия основной системы отопления с радиаторами
  • конструкции и технического состояния пола
  • вида напольного покрытия, которое будет укладываться после монтажа системы.

Оцените все факторы, примите к сведению рекомендации из этой статьи, и вы сможете грамотно выбрать теплый пол для укладки в деревянном доме.

НАШИ ПРЕИМУЩЕСТВА:





Укладка плитки на теплый пол

Обустройство теплого пола получило широкое распространение в частных домах и квартирах. Часто его укладывают в помещениях, где используют плитку. Рассмотрим особенности укладки кафеля на теплый пол.

Зачем класть плитку на теплый пол?

Плитку часто используют именно вместе с теплым полом. Почему не использовать какой-нибудь более простой в укладке материал (ламинат, паркет)?

  • Влажные помещения – кафель является самым распространённым вариантом покрытия в ванной комнате и туалете. В этих помещениях мы часто ходим босиком, поэтому там обычно хочется иметь комфортную температуру напольного покрытия.
  • Высокая теплопроводность – керамика и керамогранит по сравнению с деревом обладают высокой теплопроводностью. Это позволяет им быстро нагреваться при включении теплого пола.

Не стоит путать комфортный и теплый пол. Первый вариант не выполняет задачу по компенсации температурных потерь, поэтому его средняя температура обычно небольшая – 22-24 градуса. Теплый пол может нагреваться до 30 градусов, поэтому он может выступать в качестве дополнительного источника тепла в доме или квартире.

Виды теплых полов

Рассмотрим основные виды нагревательного оборудования для полов, чтобы понимать специфику укладки плитки на них.

  • Водяной (жидкостный) – в пол укладывают трубы, в которых циркулирует теплоноситель. Для работы системы необходим насос. Трубы теплого пола имеют диаметр 16 или 20 мм, поэтому спрятать их в слой плиточного клея не получится. Обычно коммуникации помещают в стяжку, для этого её толщина должна быть не меньше 85 мм. Жидкостные системы запрещено применять в многоквартирных домах, так как не допускается отвод теплоносителя из системы отопления.

  • Электрический теплый пол состоит из нагреваемого кабеля толщиной 5 – 8 мм, который закреплен на полимерной сетке. Шнур укладывают волной или спиралью. Толщина позволяет укладывать оборудование без стяжки, плитку можно класть напрямую на теплый пол.

  • Пленочный пол фактически тоже относится к электрическим, но из-за различий в конструкции его обычно выносят в отдельную категорию. Маты состоят из полимерного полотна, на котором закреплены медные и угольные греющие полосы. Этот вариант покрытия укладывается без стяжки, но при этом цементные растворы на него клеить нельзя. В большинстве случаев греющие маты используют в тех местах, где нельзя применить кабель или водный пол.

Пленочный пол часто укладывают под покрытия, которые не связаны с основанием (паркет, ламинат).

Под плитку или керамогранит можно использовать жидкостный или электрический теплый пол, пленочный вариант тут не подойдет. При этом для многоквартирного дома остается фактически только один вариант – пол из греющего кабеля. Ему мы уделим основное внимание.

Этапы работ

Подготовка основания

Поверхность надо очистить от строительного мусора, устранить повреждения и трещины. Если перекрытие имеет перепады, то нужно предварительно залить стяжку и привести полы во всех помещениях к одному уровню.

Если ремонт идет в городской квартире, то уровень пола в помещениях не стоит делать выше уровня в подъезде. В противном случае мы получим высокий порог. Подробнее про ошибки при выравнивании стяжкой читайте в отдельной статье.

Поверхность надо обеспылить и загрунтовать для последующего нанесения плиточного клея. Если теплый пол укладывают во влажном помещении, то на этом этапе черновое основание надо обработать гидроизоляционной мастикой.

Раскладка теплого пола

Планировать размещение матов нужно еще на стадии проекта. Кабель не имеет смысла располагать в тех местах, где человек не контактирует с полом (под ванной). Также не рекомендуется раскладывать греющий шнур под мебелью, так как сильное повышение температуры может привести к повреждениям деревянных изделий.

  • Маты не следует класть вплотную к стене, отступ от них должен составлять 5см. Расстояние до других нагревательных приборов делают не меньше 10 см.
  • Важным элементом теплого пола является термодатчик, нужно на стадии планирования продумать место для него. Этот элемент должен находиться на 0,5 м от стены, его помещают в чехол из гофры, на конце трубку закрывают заглушкой.
  • Так как трубка увеличивает толщину теплого пола, под нее делают штрабу. Если на полу делали гидроизоляцию, то углубление тоже надо обработать мастикой.
  • Раскатку начинают от места, где находится термодатчик. Сам кабель нельзя обрезать подрезки делаются только по сетке. Сам пол не нуждается в приклеивании к основанию, но штрабу надо заделать плиточным клеем.
  • На завершающем этапе укладки пол подсоединяют к термореглуятору. Важно проверить работоспособность оборудования – провести тестовый запуск.

Если не проверить работу пола до укладки плитки, то после завершения всех работ поломку будет невозможно устранить.

Укладка подготовительного слоя клея

На этом этапе последовательность работ может отличаться в зависимости от подхода. Иногда плитку сразу кладут на теплые полы, но также есть вариант с дополнительной клеевой прослойкой. Такой порядок работ позволит обезопасить нагревательный кабель от повреждений шпателем.

Для создания подготовительной прослойки надо развести плиточный клей и равномерно нанести его на основание. Толщина не должна быть очень большой. К последующим работам можно приступать через сутки.

Укладка плитки

Этот этап тоже начинается с раскладки. Желательно предварительно сделать чертеж, чтобы понимать, как будут располагаться элементы. Главная задача – избежать коротких обрезков в видимых зонах. Подробнее про правила раскладки читайте в отдельной статье.

Если выполнялась подложка из плиточного клея, то ее надо загрунтовать, а к работам приступать после высыхания грунта.

Клей можно наносить на пол, на плитку или на обе поверхности сразу. В работе следует использовать обычный шпатель и гребенку. Первый позволяет нанести раствор на поверхность, второй удаляет излишки.

Борозды от гребенки должны идти горизонтально или вертикально, но не по дуге. В этом случае на углах останется мало клея и кафель может обломиться. Подробнее про другие ошибки при укладке плитки читайте в отдельной статье.

Укладку кафеля начинают с целых элементов, обрезанную плитку вставляют в конце. Для раскройки можно использовать плиткарез и кусачки по керамике.

Более подробно процесс укладки плитки на пол разобран в отдельной статье у нас на сайте.

Затирка швов

Затирку делают, чтобы защитить швы от попадания влаги. Также нанесение фуги позволяет придать промежуткам между кафелем определенный цвет. К затирке приступают через сутки после укладки плитки. До этого нужно хорошо отмыть пол, чтобы остатки раствора не попали в фугу. Швы расшивают, чтобы в них было место для смеси.

Фугу замешивают небольшими порциями и втирают резиновым шпателем или теркой. Важно своевременно смывать состав бесцветным моющим средством. В целом процесс не отличается от укладки плитки на другие виды покрытий, подробнее про это можно прочитать по ссылке.

Теплый пол можно включать только через 3 – 4 недели после завершения работ. Нагрев на ранних этапах может привести к преждевременному высыханию плиточного клея из-за этого кафель плохо сцепится с основанием и может отлететь.

Теплый пол электрический под плитку, укладка теплого пола под плитку, полезные советы.

Дополнительным источником тепла в частном доме можно назвать электрический теплый пол. Продуманный выбор нагревательного мата и приобретенный полный комплект системы от производителя облегчат мероприятия по укладке пола. Остается только правильно уложить финишное напольное покрытие в виде плитки и можно зимовать спокойно!

Какой тип теплого пола под плитку выбрать

Доступность установки и подключения теплого электрического пола позволяет использовать для финишного покрытия ламинат, паркет и плитку. Алгоритм ведения работ и технология укладки теплого пола электрического под плитку аналогичен традиционному способу.

Напомним, что основными этапами укладки являются:

•        подготовка основания пола

•        установка терморегулятора в расчетном месте

•        укладка электрического кабеля и его соединение

•        раскладка системы теплого пола согласно схеме монтажа

•        нанесение клеевого раствора для последующей укладки плитки.


Естественно, возникает вопрос: «Электрические теплые полы под плитку, какие подключить?».

Полезные советы

Реализовать устройство системы теплого пола можно с применением одножильного, двужильного и сверхтонкого кабеля (мата). Кабель укладывают при устройстве системы и подключают посредством терморегулятора. Обязательным условием является монтаж одножильного или двужильного кабеля в стяжку.

Специалисты советуют выбирать электрический пол, состоящий из нагревательных матов. При монтаже системы теплого пола своими руками из нагревательных матов не требуется создание песчано-цементной стяжки. Полимерно-сетчатая основа мата с тонким кабелем создают повышенную прочность теплого пола и надежность изоляции.

Верхний жесткий слой плитки не оказывает мощного воздействия на систему пола. При монтаже важно правильно произвести расчет площади укладки мата.

Расчеты параметров и выбор элементов системы при укладке теплого пола под плитку

расчет площади под теплый пол из матов электрических

Для расчета площади, необходимой для укладки пола из матов используют простую формулу:

Sукладки = Sобщ – Sмеб

Напомним, что систему теплого пола электрического не располагают под крупной мебелью и установленной бытовой техникой.

Чтобы узнать длину греющего мата, необходимо полученную площадь разделить на ширину выбранного мата. Для справки: ширина мата нагревательного составляет в большинстве случаев 50 см.

Рекомендуется купить теплый пол под плитку в комплекте от производителя.


Комплект модельного ряда системы теплого пола от производителя содержит: греющий кабель на сетке, набор проводов и пластиковых клипс, предназначенных для крепления провода подводящего, инструкцию по монтажу и установке. Не помешает также узнать отзывы об укладке электрического пола теплого под плитку.

выбираем греющий мат и терморегулятор

Универсальным вариантом выбора греющих матов для укладки под покрытие плитка или керамогранит для жилых помещений можно назвать элемент, отвечающий таким параметрам:

•        напряжение питания 220-240В

•        удельной мощности от 145 до 160 Вт/м²

•        ширине мата от 48 до 50 см с длиной подводящего кабеля 4 м

•        диаметру кабеля от 3,25 мм.

•        с минимальным радиусом изгиба кабеля нагрева до 30 мм

•        с адгезивной сеткой, обеспечивающей лучшее прилипание мата к нагреваемой поверхности при укладке финишного покрытия.

Например, греющий мат для размещения под керамогранитную и кафельную плитку ThinMat  мощностью 145 Вт/м² (220В) с диаметром нагревающего кабеля 2,85 мм обеспечит комфортные условия. Греющий мат предназначен для последующей укладки плитки на клей плиточный.

Терморегулятор предпочтительнее выбирать программируемый с доступной возможностью установки необходимого температурного режима.

Собственноручная укладка теплого пола

укладка греющих матов, их подключение и проверка изоляции

После приобретения комплекта системы «Теплый пол» от производителя необходимо прочитать прилагаемую инструкцию. Мат с греющим кабелем, размещенный на прозрачной сетке витками, необходимо разложить на подготовленную поверхность пола. Для этого рекомендуется составить на бумаге схему раскладки, согласно которой будем производить укладку мата.

После этого необходимо расплести мат и разрезать сетку, не задевая греющий кабель, на полотна. Полотна можно раскладывать на полосы с поворотом направления. Закрепить полосы можно обыкновенным скотчем.

Не рекомендуется использовать при укладке теплоизоляцию, на которой покрытие может растрескаться.

Надрезая крепежный скотч, кабель отделяют от сетки. При изменении направления расположения мата необходимо придерживаться значений минимального радиуса изгиба и расстояния, а при необходимости можно изменить шаг петель. Трубку из гофры металлической, в которую будет помещен подводящий кабель, следует располагать между петлями.

Допускается плавный перегиб между гофрированной трубкой, стеной и полом. Устанавливать датчик нагрева необходимо после укладки трубки. После укладки мата и монтажа трубки гофрированной необходимо произвести контрольную проверку сопротивления их изоляции.

укладываем плитку на электрический теплый пол

После проверки надежности изоляции нагревательных матов и перед началом работ подготавливаем клеевой раствор традиционным способом, используя рекомендации производителя.

Готовая клеевая смесь должна обладать однородной консистенцией без комков. Клей наносят с применением зубчатого шпателя на небольшой участок пола.

Толщина слоя может достигать 1-2 см. Естественно, следует учитывать, что уровень пола после укладки плитки увеличится на 1,5 см, включая толщину клеевого слоя и толщину плитки. Плитки из керамогранита или кафеля укладывают по месту и слегка надавливают в клеевой раствор. Для ровного шва между плитками рекомендуется использовать дистанционные крестики. Чтобы плитки были утоплены в клей плотно, для работы можно использовать резиновый молоток.

Укладку слоя плитки начинают с самого видимого угла помещения. От края стены до укладываемой плитки рекомендуется оставлять небольшой зазор 2-3 мм. Затирку швов осуществляют после окончательного высыхания раствора под плиткой (в среднем 24 часа). Межплиточные швы очищают от остатков клеевого состава, затем наносят затирку диагональными движениями с использованием резинового шпателя.



Более полная технологически отработанная информация по установке находится в этом видео.

Руководство по покупке напольного отопления | Heatpoint

Существует огромное разнообразие термостатов, доступных для использования с подогревом пола, поэтому важно, чтобы вы нашли время, чтобы выбрать лучшую модель для вашего дома и образа жизни. По этой причине мы не включаем термостаты в наши нагревательные пакеты — вы можете выбрать термостат по вашему выбору из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное управление отоплением с помощью регулятора в традиционном стиле для регулировки температуры.Ручные термостаты просты в использовании, но дают вам ограниченный контроль над отоплением. Большинство ручных контроллеров обеспечивают базовое управление включением/выключением по требованию и не позволяют программировать нагрев.

Цифровые термостаты более точны, чем ручные термостаты, и обеспечивают большую степень контроля. Обычно они имеют более современный дизайн с ЖК-дисплеем или сенсорным экраном. Большинство цифровых термостатов позволяют программировать нагрев и могут предложить множество дополнительных интеллектуальных функций.

Верно сказать, что не все цифровые термостаты одинаково просты в использовании.Старые цифровые термостаты иногда страдают от неинтуитивных интерфейсов, которыми трудно пользоваться, не ознакомившись с руководством. Тем не менее, самые современные цифровые термостаты были тщательно разработаны для оптимизации простоты использования: с использованием ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивно понятным. Хороший цифровой термостат будет так же прост в использовании, как и ручной термостат.

Программирование

Программирование подогрева пола — это простой способ сократить потребление энергии без ущерба для вашего комфорта. Когда вы запрограммируете отопление, оно будет автоматически следовать вашему индивидуальному графику, включая и выключая и изменяя температуру в соответствии с вашими потребностями. Ваш дом будет теплым, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление ночью или когда дом пуст.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам устанавливать разные режимы обогрева для каждого получасового интервала каждого дня недели, и вы сможете выбирать из целого ряда настраиваемых режимов обогрева, таких как комфортный, экономичный и незамерзающий.

Термостаты, которые не поддерживают программирование, будут работать в режиме простого включения/выключения по требованию. Это может подойти для комнат, которые вы используете от случая к случаю, например, мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi

Термостаты с управлением по Wi-Fi позволяют управлять теплым полом из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет регулировать отопление, находясь на работе, в отпуске, в общественном транспорте или, действительно, удобно устроившись на диване, не желая вставать и идти к термостату!

Управляемые по Wi-Fi термостаты

подключаются к электросети и подключаются к системе «теплый пол» так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые через Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, в каком они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Дизайн

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широком диапазоне цветов, которые подойдут для большинства схем дизайна интерьера. Наши самые современные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют изменять цветовую схему или даже загружать личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни термостаты отопления представляют собой нечто большее, чем просто ограничители температуры.Сегодня термостаты для теплого пола доступны с множеством интеллектуальных функций, предназначенных для всего: от измерения энергопотребления до проверки погоды. Вот некоторые из лучших, на которые стоит обратить внимание:

Энергомонитор

Термостаты с энергомонитором будут регистрировать потребление энергии, рассчитывать эксплуатационные расходы и создавать графики, показывающие, как и когда вы используете энергию.

Режим обучения

Термостаты с режимом обучения постоянно работают над оптимизацией вашего отопления, регулируя тепловую мощность и программируя, чтобы обеспечить комфортное отопление всегда с максимально возможной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат будет регулировать свою тепловую мощность, чтобы компенсировать изменения в непосредственной окружающей среде. Эти регулировки могут варьироваться от выключения отопления при обнаружении открытого окна до программирования обогрева на более раннее включение, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы предпочитаете использовать отопление, и скорректирует ваш график, чтобы найти наиболее эффективный способ обогрева помещения в соответствии с вашими предпочтениями.

Переключение тарифа

Термостаты переключения тарифов контролируют потребление энергии и постоянно следят за рынком энергии, чтобы убедиться, что вы находитесь на оптимальном тарифе. Термостат сообщит вам, если найдет более конкурентоспособный тариф, или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует ваше энергопотребление и создаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать на термостат широкий спектр удобных приложений, не связанных с обогревом. Это может быть прогноз погоды, отображение температуры наружного воздуха и даже отчеты о дорожном движении с учетом ваших утренних поездок на работу.

Как установить пол с подогревом в ванной

Прочтите наше экспертное пошаговое руководство о том, как установить пол с подогревом в ванной комнате.

Каковы преимущества установки теплых полов в ванной?
Что вам понадобится?
Шаг 1. Подготовка
Шаг 2. Укладка утеплителя чернового пола/термоплиты
Шаг 3. Укладка теплых полов
Шаг 4. Обработка углов
Шаг 5. Неудобные области
Шаг 6. Установка датчика/зонда
Шаг 7. Подключение термостата
Шаг 8. Продолжаем добавлять пол в ванной сверху

Перейти к разделу этого сообщения, щелкнув ссылку выше.

Руководство по установке электрического теплого пола

Мысль о том, чтобы покинуть свою теплую постель морозным утром, становится намного проще, когда вы знаете, что пол в вашей ванной комнате имеет идеальную температуру благодаря подогреву пола. Это прекрасное чувство, и в наши дни все больше и больше людей экономят деньги, самостоятельно устанавливая эту технологию под полом.

Выбор напольного отопления в качестве способа обогрева вашей ванной комнаты — разумный выбор. Вы заметите, что количество энергии, которое вы используете для обогрева ванной комнаты, уменьшится, а после того, как она снизится, обслуживание практически не потребуется. Еще одна выдающаяся особенность теплых полов заключается в том, что они расширят пространство в вашей ванной комнате, потому что теперь нет необходимости устанавливать радиатор на стене. Это идеально подходит для небольших ванных комнат, где пространство может быть в большом почете.

Монтаж теплых полов – простой и понятный процесс, с которым может справиться любой способный человек.Выполнение некоторых, если не всех работ по установке самостоятельно при ремонте вашей ванной комнаты, действительно может помочь сэкономить деньги, и, надеюсь, с помощью этого экспертного руководства вы сможете избежать затрат на наем профессионала для этой задачи. Установка напольного отопления — это промежуточная работа своими руками, а это означает, что вам понадобится опыт выполнения других работ своими руками по дому, и у вас будет здоровая уверенность в своих силах. Как и всегда с нашими руководствами «Сделай сам», важно не торопиться, тщательно планировать и иметь твердую решимость осваивать новые навыки.

Обратите внимание: если в какой-то момент во время установки вы почувствуете, что откусили больше, чем можете прожевать, или вообще в чем-то не уверены, мы рекомендуем вам вызвать профессионала. Также обратите внимание, что подключение системы подогрева пола к электросети в вашем доме всегда должно выполняться квалифицированным электриком категории P.

Каковы преимущества установки теплых полов в ванной?

● Снижение затрат на электроэнергию
● Больше свободного места в вашей ванной комнате, поскольку нет необходимости в радиаторе
● Равномерное распределение тепла
● Требуется минимальное обслуживание
● Простота установки
● Роскошная функция, повышающая стоимость вашего дома

Что вам понадобится?

● Теплый пол
● Термостат для теплого пола
● Теплоизоляционные/термоплиты (опционально)
● Водонепроницаемая лента (дополнительно)
● Канцелярский нож (дополнительно)
● Мультиметр
● Клейкая лента
● Ножницы
● Рулетка
● Долото (дополнительно)
● Молоток (дополнительно)

Готов? Пойдем!

Шаг 1. Подготовка

Первое, что нужно сделать перед тем, как заказать пол с подогревом, — это точно измерить площадь пола вашей ванной комнаты. Нет необходимости включать пол с подогревом под какие-либо постоянные приспособления в вашей ванной комнате, такие как туалетный столик, туалет или ванна. Кроме того, имейте в виду, что вы хотите оставить зазор примерно 150 мм (6 дюймов) между полом с подогревом и любыми стенами или постоянными приспособлениями. Совет эксперта : закажите пол с подогревом немного больше, чем вы думаете, вам может понадобиться, чтобы покрыть любые неудобные места в вашей ванной комнате (см. неудобные места ниже).

После того, как вы сделали заказ и он прибыл к вам домой, первое, что нужно сделать, это прочитать инструкцию, прилагаемую к вашему напольному отоплению. Поверьте мне, когда я говорю вам, что 30 минут, потраченные на изучение инструкций сейчас, сэкономят вам часы позже, когда вы приступите к прокладке и установке новой системы. Также обратите внимание, что данное руководство не заменяет инструкций, которые вы получаете при работе с напольным отоплением.

Следующее, что действительно важно, это чтобы пол в вашей ванной комнате был как можно более чистым.Пропылесосить установленный пол с подогревом — это настоящий кошмар, поэтому отложите эту работу сейчас, чтобы потом не мучиться от душевных страданий.

Наконец, распаковав напольное отопление и убедившись, что все детали присутствуют и учтены, вам необходимо получить точные показания сопротивления на концах проводов, отходящих от сетчатого мата напольного отопления. Вы берете это значение сопротивления, чтобы убедиться, что ваш теплый пол работает должным образом, а также чтобы убедиться, что во время доставки к вам домой не произошло никаких повреждений.
Показания сопротивления снимаются с помощью мультиметра, и цифры, которые вы хотите получить от вашей системы, будут указаны в вашем руководстве по эксплуатации. Запишите цифры, которые вы берете с мультиметра, в свое руководство по эксплуатации, потому что вы будете продолжать снимать показания сопротивления на протяжении всего процесса установки, и это действительно помогает иметь ваши цифры под рукой в ​​любое время.

Если вы никогда раньше не пользовались мультиметром, не волнуйтесь, это очень просто и совсем не опасно.Для получения дополнительной информации узнайте, как пользоваться мультиметром.

Этап 2. Укладка утеплителя чернового пола / термопанелей (дополнительно)

Изоляционные плиты для чернового пола (иногда называемые термоплитами или даже опорными плитами) представляют собой листы изоляционной плиты, которые укладываются под пол с подогревом. Это необязательный шаг. Изоляционные плиты устанавливаются, чтобы предотвратить утечку тепла от вашего напольного отопления вниз в ваши половые доски, а не вверх и в вашу ванную комнату.

Решение об установке изоляционных плит полностью зависит от вас. Производители заявляют, что включение этих досок под пол с подогревом повысит его эффективность и, в свою очередь, сэкономит ваши деньги. Еще один фактор, который следует учитывать, заключается в том, что установка этой функции немного увеличит общую высоту пола вашей ванной комнаты.

Установить эти доски очень просто. Положите доски по всей поверхности пола вашей ванной комнаты, а в неудобных местах вы можете обрезать отдельные доски канцелярским ножом, чтобы получить нужные вам формы.Соедините отдельные доски вместе водонепроницаемой лентой вдоль стыка между досками. При укладке изоляционных плит на доски деревянного пола можно дополнительно прикрутить их шурупами.

Этап 3. Укладка теплых полов

Ваша система обогрева пола представляет собой электрический провод, прикрепленный к свернутому сетчатому листу. Уложить пол с подогревом буквально так же просто, как развернуть этот сетчатый лист, чтобы покрыть всю поверхность вашей ванной комнаты.Помните, что вам не нужно закрывать участки под стационарными приспособлениями, такими как ванны и туалеты, и оставлять зазор примерно 150 мм (6 дюймов) между краем вашего теплого пола и стеной вашей ванной комнаты.

Приступая к укладке сетки для теплого пола, обратите внимание на два провода, которые выходят из начала листа сетки. Эти два провода в конечном итоге будут подключены к вашему термостату, поэтому не забудьте расположить эти провода близко к тому месту, где вы хотите расположить термостат.

Прикрепите сетку для обогрева пола к земле с помощью клейкой ленты. Сделайте все возможное, чтобы края листов сетки не торчали, потому что вы рискуете зацепить их шпателем при подготовке раствора для последующей укладки плитки.

Когда вы закончили укладывать сетку для теплого пола, пришло время еще раз измерить сопротивление с помощью мультиметра, чтобы убедиться, что вы не повредили свою систему во время этого процесса. Если ваши показания мультиметра отличаются от значений, которые вы видите в руководстве по эксплуатации, обратитесь к производителю; контактные данные будут в вашем руководстве.

Этап 4. Обработка углов

Преимущество использования сетчатых листов при укладке теплых полов заключается в том, что с их помощью можно легко сгибать углы. Листы сетки можно легко разрезать, а затем повернуть либо на 90 градусов (чтобы пойти в другом направлении), либо даже на 180 градусов (чтобы вернуться на себя) углов. Помните: никогда не режьте электрический провод, а только сетку, на которой он сидит! Таким образом, сетчатые листы могут быть расположены так, чтобы покрыть весь пол вашей ванной комнаты, а электрический провод может проходить НЕОБРЫВНО по всему периметру.

Шаг 5. Неудобные места

Лучший способ справиться с неудобными участками — это полностью удалить электрический провод с сетчатого листа. Аккуратно используйте ножницы, чтобы отрезать провод, а затем поместите провод вручную в труднодоступные места вашей ванной комнаты, такие как ниши и изогнутые края. Прикрепите свободные провода к полу с помощью клейкой ленты и убедитесь, что провода всегда находятся на расстоянии не менее 50 мм (2 дюйма) друг от друга, когда они ослаблены.

Совет эксперта : Если у вас остались излишки сетчатых листов, когда весь пол в ванной покрыт, снимите электрический провод с сетчатых листов и аккуратно уложите его по краю ванной в зазоре 150 мм (6 дюймов). между стеной вашей ванной комнаты и началом вашего теплого пола. Ни в коем случае не пытайтесь перерезать электрический провод, чтобы сделать его короче!

Шаг 6. Установка сенсора/зонда

Датчик теплого пола (или зонд, как его иногда называют) проверяет температуру вашего пола. Правильная установка датчика гарантирует, что ваш термостат будет иметь точные показания температуры, что, в свою очередь, сделает вашу систему более эффективной.

Датчик размещается между любыми двумя линиями электрического провода (внутри сетки теплого пола) рядом с краем вашей комнаты, где вы планируете установить термостат.Закрепите датчик клейкой лентой.
Еще один вариант, который может сделать цензор немного более безопасным, — это вырезать участок размером с ручку либо из половиц, либо из изоляционных плит (если они используются), а затем поместить датчик в это углубление.

Когда вы закончили установку датчика, вам нужно измерить еще одно значение сопротивления с помощью мультиметра, а затем записать полученные значения в инструкции по эксплуатации.

Шаг 7. Подключение термостата

Каждый термостат для каждой системы теплого пола немного отличается, поэтому мой лучший совет — как можно тщательнее следовать руководству пользователя.Подключение термостата, по сути, представляет собой подключение проводов, идущих от листа электрической сетки (иногда называемого «холодной сказкой») к термостату, подключение датчика к термостату и последующее крепление термостата к стене.
Затем термостат должен быть подключен к электросети в вашем доме. Всегда помните, что подключение вашего термостата к электросети в вашем доме ДОЛЖНО выполняться электриком, имеющим квалификацию P.

Не забудьте в этот момент еще раз измерить сопротивление с помощью мультиметра.

Шаг 8. Продолжаем добавлять пол в ванной сверху

Теперь ваш пол с подогревом установлен, и последняя работа в списке — укладка пола в ванной комнате сверху. Электрические полы можно использовать с плиткой для ванной, ламинатом или настоящим деревянным полом. Совет эксперта : если вы планируете укладывать плитку на пол, то вы можете нанести раствор для плитки прямо поверх сетчатых листов под полом, этот процесс на самом деле помогает защитить и изолировать вашу проводку.Не забудьте дать затирке для плитки полностью застыть перед первым включением системы.

Если вы выполните описанные выше шаги, вы должны быть уверены, что сможете самостоятельно установить пол с подогревом. Пол с подогревом — это такое приятное дополнение к вашему дому, и я очень надеюсь, что вам и вашей семье понравится ощущение теплых ног. Если у вас есть какие-либо вопросы об этом руководстве или вы хотите получить дополнительную техническую консультацию, пожалуйста, задайте свои вопросы в разделе комментариев ниже.Спасибо за чтение и удачи с вашим новым теплым полом.

Эдвард, Victorian Plumbing

Советы по установке плитки с подогревом

Система обогрева пола, также известная как лучистое тепло, может превратить холодное пространство в вашем доме в теплое и комфортное место. Это часто запрашиваемое обновление для новых объектов недвижимости, поэтому оно может помочь вам заключить сделку, если вы собираетесь продать или перепродать дома на рынке с требовательными клиентами. Вот советы о том, где, когда и как следует использовать теплый пол.

Оборудование для обогрева пола DMC-PRO компании Warmup сочетает в себе преимущества мембраны, препятствующей разрушению, с роскошью плитки с подогревом. Вы можете установить его на бетонные и деревянные основания в качестве более безопасного способа прокладки нагревательных кабелей или в качестве мембраны, препятствующей разрушению. Кабель DCM-PRO также следует прокладывать в местах, где необходимо тепло.

Модифицированный или немодифицированный тонкий набор

Ниже:

Специалисты по напольным покрытиям настоятельно рекомендуют использовать модифицированные комплекты, поскольку они хорошо подходят для полов с подогревом.Как немодифицированные, так и модифицированные клеи считаются подходящими профессионалами и ведущими фирмами отрасли. Также важно следовать всем инструкциям производителя при смешивании и нанесении разбавителя.

Размер шпателя:

Для установки мембраны DCM-PRO используйте мастерок с V-образными зубьями ¼ x 14 дюймов. Вдавите мембрану в двигатель и периодически поднимайте ее, чтобы проверить и обеспечить полное попадание раствора на обратную сторону мембраны DCM-PRO.

Выше:

Мембрана DCM-PRO позволяет использовать немодифицированные, модифицированные и самовыравнивающиеся двигатели над ее мембраной.Это является преимуществом для конечного пользователя, так как плитки всех форматов могут быть легко установлены. Использование самовыравнивающейся мембраны DCM-PRO позволяет укладывать другие напольные покрытия, такие как LTV, дерево или ковры. В некоторых случаях установщики выбирают «двухэтапную» укладку, при которой они выравнивают кабель по мембране и укладывают плитку в верхней части предпочитаемой тонкой укладкой.

Важно нанести немного клея на мембрану, если вы собираетесь использовать «одноэтапный» подход и укладывать плитку непосредственно на мембрану и кабель. Это необходимо для заполнения всех пустот и зазоров и достижения полного контакта нужного кабеля для оптимального нагрева. Ваш выбор шпателя, а не кабеля, тонкого слоя и мембраны, будет зависеть от вашего выбора напольного покрытия, а также от размера и толщины плитки. Поэтому рассмотрите возможность консультации со специалистом по напольным покрытиям или ознакомьтесь с рекомендациями производителя тонкого слоя, чтобы понять, что необходимо сделать.

Дополнительные советы

  • Используйте цементную плиту или изоляционную плиту, чтобы прижать мембрану коленом.Это может помочь вам добиться равномерного сцепления с основанием и исключить потенциальное повреждение кабеля.
  • В случае, если тонкий слой не затвердел под мембраной, сделайте канал длиной 12 дюймов и 1 дюйм для установки Factory Slice на шнуре питания нагревательных проводов. Это облегчает вам выравнивание с помощью плитки.
  • При укладке напольного покрытия, не состоящего из плитки, или при использовании двухэтапного подхода используйте кусок дерева (от 2 до 3 футов), чтобы выровнять выравниватель.

Приведенные здесь советы помогут вам понять и без труда установить теплые обогреватели для пола .

Отопление под плитку — STIEBEL ELTRON

  1. Дом
  2. Комнатные обогреватели
  3. Обогрев под плитку

Если вы любите ходить босиком даже в разгар зимы, вам подойдет система обогрева под плиткой. Электрические маты просто укладываются под пол, и вместо того, чтобы просто нагревать воздух в помещении, они будут нагревать сам пол, позволяя теплу подниматься и обеспечивать комфортное тепло.

Конвекционные электрические панельные обогревателиСушилки для рукПод плиточным обогревом

Обогрев под плитку: FTM и FTB
  • Доступно только в Reece TM
  • Выберите из серии программ и режимов
  • Коврики можно подогнать под светильники
  • Помогает предотвратить образование плесени за счет быстрого высыхания
  • Коврики доступны в нескольких размерах
Узнать больше

О теплых полах

Больше комфорта с роскошным европейским полом с подогревом.

STIEBEL ELTRON гордится тем, что поставляет продукцию, повышающую комфорт в домах наших клиентов. Ассортимент напольных ковриков с подогревом от STIEBEL ELTRON предназначен для обеспечения большего комфорта и роскоши — они обеспечивают комфортное тепло под ногами быстро и эффективно. Программируемый контроллер автоматически регулирует температуру пола в нужное время. Контроллер прост в использовании, просто настроил и забыл. Контроллер также имеет ряд дневных программ, режимов вечеринки и отпуска, что обеспечивает большую гибкость.

Маты доступны в двух вариантах: первый предназначен для укладки под плитку (система подогрева пола), а второй тип представляет собой нагревательный мат для душа под плитку, предназначенный для установки в душевых. Плесень может быть распространенной проблемой в ванных комнатах, особенно в душе, где в основании часто остается вода. Коврик для подогрева пола в душе может помочь предотвратить появление плесени за счет нагрева основания душа и быстрого высыхания помещения.

Коврики доступны в нескольких размерах, чтобы соответствовать различным размерам комнат или душевых.Чтобы узнать больше о коврике нужного размера или о том, как правильно подобрать размер напольного отопления под плитку в Австралии, позвоните в нашу службу поддержки клиентов по телефону 1800 153 351.

Напольное отопление для каменных полов и почему оно так хорошо работает

Напольное отопление становится все более популярным выбором; не только потому, что под ногами так красиво, но и по многим практическим причинам.

Освобождает пространство на стене за счет замены радиаторов, может быть очень энергоэффективным и создает равномерное окружающее тепло, устраняя холодные участки.А с точки зрения «партнера» по напольному покрытию камень считается одним из лучших; это отличный естественный проводник тепла с высокой теплопроводностью, а также отличным сохранением тепла.

Хотя полы с подогревом часто ассоциируются с кухнями, коридорами и ванными комнатами, потенциально их можно использовать в любой комнате дома. Это также особенно хорошо в местах, где потери тепла могут быть проблемой, например, в зимнем саду или в саду. И нет никаких конкретных правил в отношении того, какой тип каменного пола следует использовать.Толщина плитки или каменной плиты будет иметь минимальное влияние на эффективность обогрева пола, хотя очень толстый камень будет нагреваться немного дольше.

Лучшие типы плитки для напольного отопления

Лучшие типы напольного покрытия и плитки для использования вместе с напольным отоплением зависят от нескольких факторов.

Для натуральной отделки пола

Мраморный пол – вероятно, обладает наилучшей теплопроводностью, что делает его идеальным выбором для поверхности пола, где используется пол с подогревом.Высокая теплопроводность означает, что поверхность пола нагревается быстрее, что приводит к передаче большего количества тепла в комнату, а это означает, что в целом требуется меньше энергии, чтобы сделать ваши комнаты уютными и теплыми. Мрамор также является одной из самых популярных поверхностей для ванных комнат из-за множества разнообразных стилей и бесшовного внешнего вида от пола до пола.

Плитка из известняка – предлагает желанную классическую эстетику каменного пола, которую редко можно сравнить с другими напольными покрытиями из натурального камня. Известняк прочен, быстро передает тепло и прост в обслуживании после укладки.

Терракотовая плитка – невероятно пористая, что делает ее идеальной для использования в системах напольного отопления, поскольку она обеспечивает быструю и эффективную передачу тепла в помещение. Они не только хорошо сочетаются с теплым полом, но и выглядят великолепно. Терракотовые полы пользуются повышенным спросом уже много лет, и их популярность не собирается сходить на нет.

Сланцевая плитка – обладает высокой теплопроводностью, что важно при выборе поверхности для установки над системой отопления.Чем быстрее теплопередача вашего пола, тем дешевле ваши счета за электроэнергию.

Для долговечности, быстрого нагрева и разнообразного внешнего вида

Керамогранит – может выглядеть и ощущаться как натуральный камень, но благодаря способу изготовления обеспечивает повышенную долговечность и более быстрое время теплопередачи, чем аналогичные напольные покрытия из натурального камня . Они также могут иметь рисунок, напоминающий популярные классические узоры плитки, или созданы, чтобы напоминать деревянный пол, придавая классический вид деревянному полу, который можно использовать в ванных комнатах или влажных помещениях, не опасаясь деформации.

Паркет из паркетной доски – можно использовать вместе с полами с подогревом, особенно если требуется эффект натурального дерева. Благодаря процессу обработки инженерные дубовые доски гораздо более щадящие, их легче устанавливать и они служат дольше, чем традиционный дуб. Если вы планируете использовать инженерный дуб в ванных комнатах, то вам следует подумать о инженерном дубе, который имеет отделку на масляной основе.

Плитка с рисунком энкаустики – достаточно универсальна для использования на стенах или на полу, а большая часть нашего ассортимента энкаустики может укладываться на системы напольного отопления.Если вы ищете яркий, красочный пол или характерные смелые узоры, то энкаустическая плитка, вероятно, будет среди ваших фаворитов.

Типы систем напольного отопления

Что касается фактической системы отопления, существует два основных варианта: система с теплой водой или «влажная» система, иногда называемая капиллярной системой, и электрическая система. Изоляция является важным фактором в обоих случаях; стоит обратиться за консультацией по лучшим методам изоляции под систему.Кроме того, в то время как электрические системы могут быть уложены опытным мастером, профессиональная установка рекомендуется для мокрых систем с точки зрения расчета высоты пола, достижения правильной температуры и фактической установки в стяжку.

Теплый пол с водяным подогревом

Системы водяного теплого пола могут быть установлены при ремонтных работах, но это потребует значительных усилий. Они, как правило, наиболее популярны в новых постройках и пристройках, где есть возможность изменить высоту пола по отношению к дверным проемам и т. д.Системы в основном берут теплую воду из системы центрального отопления и разносят ее по пластиковым трубам под полом. Затем поверх труб заливается стяжка. Установка дороже, чем электрическая система, но эксплуатационные расходы ниже. Система также работает при более низкой температуре, чем стандартная система, поэтому она более эффективна, чем радиаторы. Мы рекомендуем Schluter Systems, дополнительную информацию можно найти здесь.

Электрический теплый пол

В электрических системах под каменным полом прокладываются кабели или нагревательный элемент.Весь процесс намного дешевле и менее разрушительный, хотя эксплуатационные расходы, как правило, выше. Как правило, проблем с высотой пола не возникает, поэтому это отличный вариант, если вы просто обновляете комнату или меняете пол. Мы рекомендуем термомат.

Итак, прошли те времена, когда каменные полы не ценились из-за холода под ногами. И совместное использование двух «продуктов» может принести много других преимуществ с точки зрения экономии средств и возможностей дизайна, поскольку у вас будет больше места на стене; не говоря уже о комфорте по мере приближения зимы!

У нас есть огромный выбор красивых каменных полов, которые можно использовать вместе с напольным отоплением. Чтобы узнать больше о наших коллекциях, отметьте нас на Facebook, подпишитесь на нас в Twitter или свяжитесь с нами здесь.

Назад к новостям

Теплый пол Технические характеристики и порядок установки

By SunTouch® Подразделение Watts Water Technologies, Inc.

Идеальное решение практически для любого типа напольного покрытия.

Представляем

Коврики UnderFloor

— идеальное решение практически для любого типа напольного покрытия.

Эти специальные коврики согревают существующие полы без замены напольного покрытия.

Если у вас есть доступ под пол, просто прикрепите коврики UnderFloor между балками.

SunTouch UnderFloor — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Он предназначен только для укладки под деревянный пол в жилых и небольших коммерческих помещениях. Он не предназначен для других целей, таких как таяние снега с крыш.

Любое использование или установка данного продукта, кроме указанных в данном руководстве по установке, приведет к аннулированию ограниченной гарантии.

SunTouch UnderFloor рассчитан примерно на 10 Вт/кв. футов площади пола. Температура теплого пола зависит от того, насколько хорошо утеплен пол, а также от теплоизоляционных свойств напольных материалов. Если пространство между балками герметизировано от утечки воздуха, внешние краевые балки изолированы, а нижняя сторона пола изолирована, большинство полов можно нагреть до 15 ° F теплее, чем в противном случае.

Из-за изоляционных свойств ковра полы с ковровым покрытием могут не достигать такого же повышения температуры.Пол может достигать или не достигать такого повышения температуры, и не делается никаких заявлений относительно производительности какой-либо системы.

Для достижения наилучших результатов установите стекловолокно без облицовки R-1 9 или R-1 3 (или эквивалентное) под мат.

Запрещается изолировать под матом более R-1 9 и не более R-1 1 поверх основания, включая все напольные покрытия, коврики и другие предметы, уложенные сверху. SunTouch UnderFloor можно использовать для обогрева помещения, а также обогрева пола, при условии, что теплопотери помещения укладываются в возможности мата.Проектировщик должен определить, достаточна ли мощность SunTouch UnderFloor, чтобы соответствовать потерям тепла конструкции.

Коврик для пола SunTouch

Мат состоит из нагревательного кабеля, фольгированного «радиатора» для создания излучающей поверхности и набора силовых проводов для подключения к датчику пола. Эти маты изготавливаются в размерах, подходящих для обогрева пролетов балок, расположенных на расстоянии 12 дюймов, 16 дюймов и 19 футов, 2 дюйма по центру.

Коврики

рассчитаны на напряжение 120 или 240 В переменного тока. Выберите длину мата в соответствии с доступным пространством балки.Можно использовать несколько матов, чтобы заполнить большую площадь, однако они должны быть соединены вместе параллельно (не последовательно), если они должны быть подключены к одному и тому же элементу управления. НИКОГДА не комбинируйте маты 1 20 В переменного тока с матами на 240 В переменного тока.

Часть 1: Проектирование системы под полом SunTouch

Как правило, SunTouch UnderFloor следует устанавливать на всех участках пола, где требуется подогрев пола. Его можно установить как для обогрева пола, так и для обогрева помещения. Если SunTouch устанавливается для обогрева помещения, сначала выполните расчет тепловых потерь.Используйте RadiantWorks® или подобную программу для расчета теплопотерь помещения (комнат).

Можно ожидать, что

SunTouch обеспечит примерно 34 БТЕ/час/кв. фут. мат. Это предполагает, что маты установлены в соответствии с данным руководством, включая использование надлежащих методов изоляции.

Убедитесь, что изоляция установлена, как показано на стр. 10. Для того, чтобы коврики UnderFloor были эффективными, должно быть «мертвое воздушное пространство». Этот результат также предполагает напольное покрытие, отличное от ковра и подушки. Выходная мощность будет значительно снижена при ковровом покрытии пола и/или отсутствии надлежащей изоляции.

Определите, сколько коврика необходимо для установки

Чтобы определить необходимое количество коврика, воспользуйтесь одним из двух способов:

1. Для приблизительной оценки умножьте площадь от стены до стены на 75–80 %. Преобразуйте это в линейные футы мата и выберите длину мата, показанную на следующих страницах.

2. Для точного измерения загляните под пол, чтобы увидеть места, где коврики можно скрепить скобами. Внимательно осмотрев каждый отсек балки, измерьте длину открытого участка в этом отсеке, на который может поместиться мат, и выберите из таблицы мат, который соответствует пространству.

Помните, что эти маты нельзя укорачивать, чтобы они подходили друг другу, или каким-либо образом модифицировать их, чтобы они подходили к нескольким пролетам балок. Не включать в эти размеры области, содержащие элементы, препятствующие установке мата (возвратные воздуховоды, приточные воздуховоды, осветительные приборы и т. д.).

Если коврики не установлены, пол над ним не будет сильно нагреваться.

Соединение нескольких матов вместе

Каждый мат предназначен для установки только в один пролет балки.

Маты не могут быть укорочены, чтобы соответствовать более короткому проему балки, или каким-либо образом модифицированы для заполнения нескольких отсеков балки Однако; более одного мата можно установить в отсек балки, где есть барьеры, такие как поперечные распорки. Типичная установка показана ниже.
Поскольку для обогрева области пола потребуется несколько матов, маты должны быть соединены вместе параллельно (не последовательно) в распределительной коробке под полом, а затем электрический провод подается оттуда к блоку управления датчиком пола.Выбирайте коврики для максимально простой проводки. Если все силовые провода заканчиваются в одном конце комнаты, будет намного проще соединить их вместе в распределительной коробке.

Распределительная коробка должна быть доступна после завершения всех отделочных работ. Обязательно расположите маты так, чтобы это было возможно

Требования к напряжению мата

Элементы управления

SunStat имеют двойное напряжение 120/240 Вольт.

Выберите либо программируемое управление SunStat Pro, либо непрограммируемое управление SunStat с матами на 120 или 240 В переменного тока., НО НИКОГДА не смешивайте маты на 120 В переменного тока с матами на 240 В переменного тока.

Соблюдайте следующие общие рекомендации по напряжению:

1. Для площадей общей площадью до 190 кв. футов (около 15 ампер) используйте маты на 120 В переменного тока с 1 20 В переменного тока SunStat

.

2. Для площадей площадью от 190 кв. футов до 350 кв. футов используйте маты на 240 В переменного тока с любым из SunStat, чтобы иметь маты на 14 ампер или меньше.

3. Используйте коврики на 240 В переменного тока с системой управления SunStat Dual Voltage 240 В переменного тока SunStat Relay для матов с общим током более 14 ампер при 240 В переменного тока.
Независимо от требований к напряжению в конкретной установке убедитесь, что автоматический выключатель выдерживает нагрузку. Следуйте всем электрическим нормам для определения размера выключателя.

Датчики пола

Для управления системой SunTouch UnderFloor установите программируемую или непрограммируемую систему управления SunTouch SunStat или SunStat с релейной системой с датчиком пола. Датчик должен быть установлен в соответствии с инструкциями.
См. каталог SunTouch или свяжитесь с нами по адресу [email protected]ком для получения дополнительной информации.

Эти эффективные коврики, внесенные в список UL, обеспечивают мощность 10 Вт/кв. футов площади пола (около 34 БТЕ/ч/кв. фут).

Коврики UnderFloor

согревают напольные покрытия из дерева, винила, ламината или плитки.

С ковриками UnderFloor большинство полов можно нагреть на 12–15°F теплее, чем в противном случае.

Полы с ковровым покрытием не будут нагреваться так сильно, как другие напольные покрытия, из-за высокой изоляционной способности ковра и набивки. Вы можете испытать повышение температуры пола всего на 6–10 °F, что может удовлетворить или не удовлетворить вас.Изоляция, установленная под матами, необходима для завершения установки.

Обратите внимание на следующие преимущества напольных ковриков:

1. Простая установка скобами между лагами пола.

2. Производится почти в 40 вариантах длины и ширины 12″, 16″ и 19,2″. Маты любого размера (одинакового напряжения) можно комбинировать для обогрева любого типа помещения.

3. Модели на 120 и 240 В переменного тока для небольших и крупных проектов.

4. Нагревательный провод высочайшего качества с использованием арамидного армирования, высокотемпературной изоляции ETFE и бескислородных медных сплавов для обеспечения коррозионной стойкости, термостойкости, стойкости к истиранию и долговечности.

5. Экранированный и полностью заземленный 10 футов. кабель питания для безопасности и долговечности на стройплощадке (более длинные длины доступны по запросу). Провода питания имеют цветовую маркировку для 120 В переменного тока и для 240 В переменного тока.

Предостережение: Не устанавливайте коврики UnderFloor в строительный раствор или цемент и не устанавливайте их в той же зоне управления, что и коврики SunTouch или кабели WarmWire. Эти продукты имеют различную тепловую мощность и производятся для различных применений.

Часть 2. Предварительный анализ электроснабжения

Защита от перегрузки по току и защита от замыканий на землю

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).Если маты питаются напрямую от элементов управления SunStat Pro или SunStat, они уже имеют встроенное устройство GFCI для защиты матов ( не устанавливайте автоматический выключатель типа GFCI для питания системы SunStat или SunStat Relay, поскольку соответствующие устройства GFCI могут конфликтовать). и вызвать проблемы).

Если используется другой тип управления или реле, которые не имеют встроенного GFCI класса A, для защиты матов необходимо использовать автоматический выключатель GFCI индикаторного типа.
Этот выключатель GFCI служит в качестве локального разъединителя.

ПРИМЕЧАНИЕ. Соблюдайте все местные строительные и электрические нормы и правила.

Рекомендуется устанавливать систему на отдельной выделенной цепи непосредственно с панели автоматического выключателя.

Однако небольшие системы могут подключаться к существующей цепи. Проконсультируйтесь с электриком.

Убедитесь, что достаточно места для матов, а также любых других предметов, которые могут использовать эту цепь.

Мат(ы) не следует устанавливать в цепи с другим GFCI (выключателем или розеткой), цепью освещения (низковольтного, галогенного или другого типа, в котором используются балласты или трансформаторы, которые могут создавать помехи) или цепью двигателя (вытяжной вентилятор, горячая ванна и др.) из-за возможных помех, которые могут вызвать

GFCI на контроль ложного срабатывания. Автоматический выключатель, защищающий мат(ы), должен быть не более 20 ампер.

Нагрузите автоматический выключатель не более чем следующим образом: 12 ампер на 15-амперный автоматический выключатель, 16 ампер на 20-амперный автоматический выключатель.

Для больших нагрузок потребуются дополнительные автоматические выключатели.

Подберите коврики таким образом, чтобы через блок управления SunStat проходило не более 15 ампер

120 Вольт — размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивления.- 12 О.С.

12″ x 5,5 футов

12″ x 8 футов

0,6

167 – 204

12″ x 10,5 футов

0. 9

121 – 148

12″ x 13 футов

1.1

91 -119

12″ x 16 футов

1,3

80 – 98

12″ x 19 футов

1.5

67 – 82

120 В – размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивлений. — 16 O.C.

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

16″ x 4 фута.

0,4

258 – 315

16″ x 6 футов

0,6

173 – 211

16″ x 8 футов

0,8

126 – 154

16″ x 9. 5 футов

1,0

101 – 123

16″ x 12 футов

1,3

82 – 101

16″ x 14 футов

1,5

69 – 85

16″ x 16 футов

1.7

63 – 78

16″ x 18 футов

1,9

53 – 65

16″ x 19,5 футов

2. 1

45 – 56

120 Вольт – Размеры напольных ковриков, потребляемая сила тока и диапазоны сопротивления.- 19,2 О.С .

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

19,2 дюйма x 4,5 фута

0,7

170 – 207

19,2″ x 6,5 футов

0. 9

127 – 155

19,2″ x 8 футов

1,0

103 – 126

19,2″ x 9,5 футов

1,3

83 – 102

19,2″ x 11,5 футов

1.5

71 – 87

19,2″ x 13 футов

1,7

63 – 78

19,2″ x 14,5 футов

1,8

54 – 66

19,2″ x 16 футов

2. 1

45 – 56

Большие системы на одном устройстве управления с датчиком пола

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте SunStat с релейным управлением для достижения наилучшей производительности.

За дополнительной информацией обращайтесь на сайт Floorsupplyshop.com или на завод.

Также можно использовать контактор (реле).Проконсультируйтесь с электриком относительно использования контактора и обязательно защитите его с помощью выключателя GFCI.

Установка электрических коробок

Коробка SunStat .

Выберите место для датчика пола. Обычно это будет в том же помещении, что и утепляемый пол, но его можно монтировать практически в любом месте, главное, чтобы он не находился в замкнутом пространстве, где поток воздуха ограничен. Чтобы добраться до этой коробки с матами, провода питания мата и провода датчика можно при необходимости удлинить с помощью провода соответствующего размера в распределительной коробке.

Электрическая коробка управления может представлять собой пластиковую глубокую одноместную коробку, но обязательно соблюдайте все требования электрических норм в отношении заполнения коробки, заземления и т. д. при выборе правильной коробки для конкретного применения.

Блок управления должен располагаться на внутренних стенах, как правило, на высоте 60 дюймов от пола, в соответствии с требованиями правил.

ПРИМЕЧАНИЕ. Провод датчика SunStat может иметь длину до 50 футов и удлиняться проводом 22- или 24-AWG.

240 Вольт — размеры напольных ковриков, потребляемая сила тока и диапазоны сопротивления.- 12 О.С.

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

12″ x 10,5 футов

0,4

500 – 611

12″ x 16 футов

0. 6

336 – 411

240 В – размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивлений.- 16 O.C.

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

16″ x 8 футов.

0,4

521 – 636

16″ x 12 футов

0,6

362 – 443

16″ x 16 футов

0,8

253 – 310

16″ x 19. 5 футов

1,0

207 – 253

240 В – размеры ковриков для пола, потребляемая сила тока и диапазоны сопротивлений.- 19,2 O.C .

Размер коврика

Сила тока

Диапазон сопротивления (Ом)

19.2″ x 6,5 футов

0,4

526 – 643

19,2″ x 9,5 футов

0,6

359 – 439

19,2″ x 13 футов

0,9

256 – 313

19. 2″ x 16 футов

1,0

207 – 253

19,2″ x 19 футов

1,3

167 – 204

Другие распределительные коробки: Настоятельно рекомендуется, чтобы под полом или в стене была установлена ​​отдельная стальная электрическая распределительная коробка в месте, к которому можно подвести силовые кабели мата.

Можно сделать отдельный кабельный ввод
от блока управления к этой распределительной коробке. Это значительно упрощает установку системы.

Работа с нижней пластиной

Просверлите отверстие в нижней пластине стены, чтобы проложить силовую проводку от блока управления к матам под полом.

Черновая проводка

Проложите электропроводку от выключателя источника питания к распределительной коробке управления, а затем к распределительной коробке под полом для проводов мата.

Оставьте 6–8 дюймов дополнительного провода на блоке управления и распределительной коробке. Обратитесь за помощью к схемам подключения в Части 6.

Схема, показывающая способ 1 установки датчика пола в черновой пол.

Установить датчик SunStat

Датчик пола поставляется с системой управления SunStat и должен быть правильно установлен для контроля температуры пола.

Не забудьте разместить датчик на полу, где лежит коврик.

Ниже приведены рекомендуемые способы установки датчика.Можно использовать и другие эквивалентные методы.

Перед установкой датчика обязательно проверьте его омметром.

Способ 1. Поскольку датчик может быть трудно установить на некоторых существующих этажах, датчик можно разместить под черным полом.

Однако имейте в виду, что температура, которую выдает датчик, не будет реальной температурой поверхности пола, и может потребоваться соответствующая регулировка датчика пола.

Просверлите отверстие в нижней пластине стены, чтобы проложить провод датчика.

Протяните провод датчика от блока управления через пол. (Для этого может понадобиться рыболовная лента.)

Самый точный метод – просверлить отверстие длиной 3/4″–1″ под углом в нижней части чернового пола (сверление под углом предотвращает прокалывание поверхности пола). Найдите это отверстие в отсеке балки прямо над тем местом, где будет установлен коврик, примерно в 2 дюймах от балки. Вставьте датчик в угловое отверстие и заклейте его клеем. Изолируйте датчик с помощью дополнительной «голубой доски» или изоляции из стекловолокна толщиной 1–2 дюйма и квадратом размером 6 дюймов, приклеенной и запечатанной под датчиком.Это изолирует датчик от обогреваемого пространства балки и даст более точную температуру поверхности пола.

Способ 2 . Если невозможно просверлить отверстие для установки датчика в черновом полу, его можно прикрепить к черновому полу с помощью нейлоновой проволочной скобы.

Расположите датчик в отсеке балки прямо над местом, где будет установлен мат, примерно в 2″ от балки. Изолируйте датчик дополнительной «голубой доской» или изоляцией из стекловолокна толщиной 1–2 дюйма и квадратом 6 дюймов. Это поможет изолировать датчик от обогреваемого пространства балки.

Метод 3: Удалите цементный раствор на глубину от 1/4″ до 1/2″. Установите датчик. Залейте цементным раствором датчик и провод датчика.

Способ 3 . Если возможно, установите датчик непосредственно в напольное покрытие или под ним.

Если поверхность пола покрыта плиткой, можно удалить линию затирки и установить датчик в эту линию затирки.

Просверлите отверстие в стене за областью обшивки плинтуса и непосредственно под распределительной коробкой управления.

Проведите датчик через выбивку, вниз к отверстию, просверленному возле пола, и наружу в пол выше, где будет установлен нагревательный мат.

Расположите датчик на расстоянии не менее 1 фута от внешних стен и рядом с центром балочного пространства.

Завершите оставшуюся часть установки, прежде чем закрывать датчик или заливать его цементным раствором.

Пример планировки кухни с использованием напольных ковриков

Каждый мат UnderFloor предназначен для установки только в один отсек балки.Маты нельзя укорачивать, чтобы они соответствовали более короткому проему балки, или модифицировать каким-либо образом, чтобы заполнить несколько отсеков балки.

Тем не менее, более одного мата можно установить в пролет балки, где есть препятствия, такие как поперечные распорки или блокировки.

В этой планировке кухни для утепления пола требуется четыре мата размером 9,5 фута × 16 дюймов и восемь матов размером 4 фута × 16 дюймов.

Маты соединяются параллельно (не последовательно) в распределительных коробках под полом, затем электрический провод подается на блок управления FloorStat.

Выберите коврики для максимально простой проводки. Если все силовые кабели заканчиваются в одном конце комнаты, будет намного проще соединить их вместе в распределительных коробках. К распределительным коробкам должен быть обеспечен доступ после завершения всех отделочных работ.

Часть 3. Установка напольного коврика

Важно – прочитать

Не допускайте установки фольгированного излучателя мата таким образом, чтобы он соприкасался с металлическими предметами, такими как

гвозди, скобы, металлические трубы, отопительные каналы и лаги.Держите коврик на расстоянии не менее 2 дюймов

из встраиваемых светильников (светильников и т.п.), вентиляционных отверстий и других отверстий.

Держите мат на расстоянии не менее 8 дюймов () от краев розеток и распределительных коробок, используемых для монтажа накладных осветительных приборов.

Держите коврик на расстоянии не менее 2 дюймов от встроенных светильников (светильников и т. д.), вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 6 дюймов от чувствительных к теплу предметов, таких как туалетные кольца, гибкие воздуховоды и другие предметы, рассчитанные на температуру менее 194°F (90°C). Проконсультируйтесь с производителями этих предметов.

ЗАПОМНИТЕ:

Обратите особое внимание на места, где воздуховоды, проводка или другие элементы не позволяют установить коврик. Имейте в виду, что там, где коврики не установлены, соответствующая площадь пола выше

сильно греться не будет.

Перед установкой мата осмотрите все балки, а также нижнюю сторону чернового пола на наличие гвоздей, шурупов или других острых предметов, которые выступают в полость балки.

Эти предметы могут повредить коврик и должны быть удалены, отрезаны или согнуты вплотную к нижней стороне основания или боковой части балки.

Не скрепляйте, не разрезайте и не повреждайте нагревательную часть коврика, покрытую фольгой.

Волокнистая сетка мата — это часть, которая будет использоваться для крепления мата скобами к полости балок.

1. Измерьте расстояние между лагами пола, где будут установлены коврики.

Измерьте ширину мата, выбранного для размещения между этими балками. Разница между этими измерениями определяет, сколько сетки мата остается для крепления скобами к каждой стороне балок.

Поскольку расстояние между лагами пола может быть разным, выполнение этих измерений поможет обеспечить точное размещение мата по центру между лагами. Также целесообразно проверить подгонку коврика, удерживая

коврик в полость балки.

2. Если мат начинается возле краевой балки, отмерьте примерно 6 дюймов от этой краевой балки.

Это обеспечит достаточно места для проводов питания мата и предотвратит ненужный нагрев полости стены над полом.

3. Отмерьте 2″ ниже основания пола и отметьте балки с обеих сторон полости балок.

4. Чтобы удерживать кабели питания при установке мата, закрепите один гвоздь на кабелях питания

.

5. Удерживая мат вдоль одной балки, начните скреплять сетку мата вдоль отметки 2″ от основания пола. Скрепите каждые 4″ до 6″ примерно на 2 фута, чтобы начать.

6. На другом конце мата вставьте гвоздь в балку на 2″ ниже основания пола.Повесьте волокнистую сетку коврика на гвоздь. Это значительно облегчит приклеивание остальной части коврика.

7. Продолжайте скреплять сетку мата на 2″ ниже основания пола через каждые 4″ до 6″.

Затем удалите гвоздь с конца, на котором он держится.

Установка шнура питания

Если это еще не сделано, установите распределительную коробку под полом в пределах досягаемости проводов питания мата.

При необходимости установите более одной распределительной коробки для больших объемов работ.

Распределительная коробка должна оставаться доступной в соответствии с электротехническими нормами, поэтому тщательно продумайте расположение распределительной коробки, если потолок будет закончен после установки мата(ов).

Проложите провода питания от мата(ов) к распределительной коробке, соблюдая все электрические и строительные нормы и правила, используя

.

Распределительная коробка с несколькими наборами матовых выводных проводов, соединенных параллельно и подключенных к

блок питания

. кабелепровод и дополнительные электрические коробки, где это необходимо.

Распределительная коробка с несколькими наборами матовых проводов, соединенных параллельно и подключенных к источнику питания.

При использовании нескольких матов соблюдайте все электротехнические правила, касающиеся максимального заполнения коробки.

Подключайте провода параллельно (черный к черному, белый к белому), а не последовательно.

Подсоедините провода мата к падению напряжения от распределительной коробки управления или

Вспомогательный элемент управления SunStat или контактор.

Опять же, не перегружайте управление.

Элементы управления SunStat и Relay не должны быть загружены матами с силой тока более 15 ампер.

Часть 4: Окончательная проводка

Провода питания коврика и провод датчика, подключенные к блоку управления в распределительной коробке.

Установить блок управления

Установите элементы управления ковриками в соответствии со схемами подключения, прилагаемыми к элементам управления.

(см. электрическую схему части 6).

Подсоедините провода источника питания, падение мощности к распределительной коробке мата, а провод датчика пола к SunStat.Соблюдайте надлежащие процедуры подключения.

Рекомендуется обмотать гайки проводов изолентой, чтобы дополнительно закрепить провода в гайках проводов, прежде чем вставлять блок управления обратно в электрическую коробку.

Проверка системы

После того, как элементы управления установлены и подключены, кратковременно включите систему, чтобы проверить работу всех компонентов.

См. инструкции по установке, прилагаемые к SunStat, для правильной настройки.

Без теплоизоляции пола коврик не нагревает пол.Когда SunStat требует нагревания коврика, коврик становится теплым на ощупь в течение 1-2 минут или около того. Если это не

, повторно проверьте настройки SunStat, соединения проводки и источник питания.

Наклейте предупреждающую этикетку

Наклейте предупреждающую этикетку об излучаемом нагреве (прилагается к данному руководству) на элемент управления или рядом с ним.

Часть 5. Установка изоляции

ПОМНИТЕ: Надлежащая изоляция и герметизация полости пола необходимы для работы ковриков SunTouch UnderFloor.

Установите изоляцию из стекловолокна от R-13 до R-19 под мат. Аккуратно прижмите изоляцию к мату для достижения наилучших результатов и закрепите на месте стержнями, скобами или другим способом.

Зазор между изоляцией и матом допустим, но не дает наилучших результатов обогрева.

Обязательно изолируйте концы всех обогреваемых полостей балок. Установите изоляцию вертикально в этих областях, чтобы герметизировать концы обогреваемых областей балок, или через 6 дюймов после того, как мат «остановится» в пространстве между балками, плотно прижмите изоляцию к основанию пола и прикрепите его скобами к основанию.

Это гарантирует, что нагретый воздух не выйдет из обогреваемого пространства балки. Если этого не сделать, много тепла будет «уходить» горизонтально через ленточные балки, краевые балки, наружные стены и открытые концы балочных пространств, и пол не будет нагреваться должным образом.

Заделайте отверстия вокруг труб, канализационных труб, воздуховодов, перекрытий и все другие зазоры силиконовым герметиком или уретановой пеной.

Схема подключения

Типовая электрическая схема с управлением FloorStat (120 В)
Выделенная цепь 120 В, 20 А
(максимум) (должна быть защищена GFCI, если не используется GFCI SunStat
)

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, частью IX NEC, ANSI/NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема с системой управления FloorStat (240 В)

Выделенная цепь 240 В, 20 А (максимум) (должна быть защищена GFCI, если не используется GFCI SunStat).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, и

Национального электротехнического кодекса (NEC), в частности статьи 424, части IX NEC, ANSI/NFPA70 и раздела 62 CEC, часть 1.

Типовая электрическая схема с системой управления SunStat и контактором(ами) (240 В)

Выделенный 240-В. Цепь контактора имеет класс защиты GFCI A или B.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электротехническими нормами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI/NFPA70 и раздел 62 CEC, часть 1.

Как подключить монитор LoudMouth к проводам питания коврика

Иллюстрации, показывающие, как подключить монитор LoudMouth к двум коврикам (слева) и как подключить LoudMouth к трем коврикам (справа). LoudMouth может контролировать не более трех ковриков одновременно.

ЗАПРЕЩАЕТСЯ оставлять силовые провода соединенными «последовательно» таким образом при окончательном подключении проводки; коврики не будут достаточно нагреваться. При окончательном подключении проводки маты должны быть подключены параллельно.

Часть 7: Руководство по устранению неполадок

При возникновении проблем с ковриком SunTouch UnderFloor или связанными с ним электрическими компонентами обратитесь к этому руководству по поиску и устранению неисправностей.
Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по устранению неполадок в электрической цепи должны выполняться при отключении питания от цепи, , если не указано иное.
Хотя данное руководство по поиску и устранению неисправностей предназначено для помощи в устранении проблем, возникающих при работе с системой подогрева пола SunTouch, результаты никогда не гарантируются. SunTouch не несет никакой ответственности за ущерб или травмы, которые могут возникнуть в результате использования данного руководства.

Проблема

Возможная причина

Раствор

. Устройства GFCI
Измерение сопротивления мата выходит за пределы диапазона, указанного на табличке с паспортными данными. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, способный показывать сопротивление от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерения показывают обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и свяжитесь с производителем.
Если измеренное значение немного ниже или выше, это означает, что на сопротивление повлияла комнатная температура. Установите комнатную температуру на уровне 75–85 °F или обратитесь к производителю.
Измерение сопротивления может производиться с нескольких матов, соединенных последовательно или параллельно. Любой из них даст ложные показания сопротивления. Убедитесь, что измерения сопротивления выполняются только для одного мата за раз. При подключении к системе управления нескольких матов несколько матов должны быть подключены параллельно (т. е. черный к черному, белый к белому).
Возможно, омметр настроен на неправильную шкалу.Например, шкала 200 кОм измеряет до 200 000 Ом. Обычно омметр должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинал выше 200 Ом на заводской табличке. Если значение сопротивления выходит за пределы диапазона, указанного на заводской табличке, обратитесь к производителю.
Пол не нагревается. Мат поврежден. Измерьте сопротивление мата. Проверьте как на «разомкнутую цепь», так и на «короткое замыкание», как описано ранее в этом руководстве.В случае повреждения запишите сопротивление между всеми проводами и свяжитесь с производителем.
Сработало УЗО, на что указывает индикатор на панели управления. Свет может быть помечен как «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест». Проверьте, не ослаблены ли соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте отсутствие короткого замыкания в мате, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и свяжитесь с производителем.Если коврик не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
Подается неправильное напряжение или используются несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. И маты на 120 В, и элементы управления имеют черные и белые провода. Маты на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Пол из бетонных плит. Температура поверхности плиты повышается медленно.Если после 5–8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на наличие повреждений (см. «Повреждение коврика» выше). Измерьте «нагрузочное» напряжение/силу тока на мат.
Непрерывный подогрев пола. Коврики подключаются «последовательно» или «шлейфом» (встык). Несколько ковриков должны быть подключены «параллельно» (или черный к черному, белый к белому).
Датчик ослаблен или сломан. Если у блока управления есть цифровой дисплей, он может показывать «LO». Элементы управления SunTouch оснащены датчиком пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление проводов датчика. Для управления SunTouch сопротивление должно быть в пределах от 17 000 Ом (при 55°F) до 8000 Ом (при 85°F). См. значения сопротивления провода датчика в данном Руководстве
Неверная проводка. Управление было «обойдено», когда оно было подключено к источнику питания. Убедитесь, что электрические соединения выполнены правильно.См. схему подключения на задней панели блока управления, инструкции, прилагаемые к блоку управления, или схему подключения в данном руководстве.
Дефект управления. Верните блок управления дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100°F. Датчик пола неправильно подключен или неправильно расположен. Убедитесь, что к системе управления подключен только один датчик пола.См. также раздел «Датчик ослаблен или сломан» выше.
Управление работает неправильно. Если программируемый элемент управления, программирование может быть неверным. Внимательно прочтите и следуйте инструкциям по программированию управления.
Подается неправильное напряжение или используются несоответствующие компоненты. Испытательное напряжение, проверьте детали. См. «Неправильное напряжение питания» выше.
Датчик пола неправильно подключен или работает неправильно. Убедитесь, что к системе управления подключен только один датчик пола. См. также раздел «Датчик ослаблен или сломан» выше.
Ослаблено соединение(я) со стороны линии и/или со стороны нагрузки блока управления. Снимите и снова установите гайки для проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения обратно к выключателю.
Дефект управления. Верните блок управления дилеру для замены.
Управление вообще не работает . Питание не подается. Проверьте автоматический выключатель. Измерьте напряжение на блоке управления. Проверьте все соединения между выключателем и блоком управления.
Датчик пола неправильно подключен или работает неправильно. Убедитесь, что к системе управления подключен только один датчик пола. См. также раздел «Датчик ослаблен или сломан» выше.
Дефект управления. Верните блок управления дилеру для замены.
Конфликты GFCI и ложные срабатывания . Более одного GFCI в цепи. иногда срабатывают, когда с оборудованием в цепи все в порядке, но при наличии более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
Электродвигатель или источник света с балластом делят цепь с матом. Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание УЗО. Запустите выделенный контур для системы подогрева пола.

www.suntouch.com

Щелкните здесь для доступа к видеобиблиотеке SunTouch

SunTouch в сравнении с продуктом A – SunTouch в сравнении с продуктом B

Соединительные звенья напольного нагревательного мата SunTouch

Технические характеристики ковриков SunTouch и их установка – Технические характеристики ковриков SunTouch – Технические характеристики напольного покрытия и их установка

Звенья катушки напольного отопления SunTouch

Руководство по установке SunTouch WarmWire — ремешок SunTouch WarmWire — руководство по установке WarmWire — инструкции и информация для заказа WarmWire

Звенья управления обогревом

Программируемый SunStat Spec — Руководство пользователя Программируемый 500670-SB — Руководство пользователя Непрограммируемый 500675

— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разное Звенья SunTouch

SunTouch Ограниченная гарантия 25 лет – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Гарантия низкой цены Suntouch

Schlüter®-DITRA-HEAT-E | Шлютер-Системс

Электрическая система обогрева пола и стен

Schlüter-DITRA-HEAT-E — это электрическая система обогрева пола, которая также может использоваться для обогрева стен — идеальное дополнение к нашей системе Schlüter-BEKOTEC-THERM на водной основе. Электрическая система обогрева пола и стен — это ультратонкий универсальный талант. Вместе мат и нагревательные провода имеют толщину всего 5,5 мм, что делает их подходящими как для модернизации, так и для использования в новых строительных проектах.

Преимущества Schlüter®-DITRA-HEAT-E



  • Приятный климат в помещении
    благодаря мягкому излучаемому теплу.
  • Прецизионное управление
    Цифровые термостаты, установленные в каждой комнате, позволяют удобно и точно по времени устанавливать желаемую температуру.
  • Экономичность
    при покупке, установке и обслуживании.
  • Надежный и не требующий обслуживания
    Электрические системы обогрева пола очень долговечны и не изнашиваются, что делает систему практически не требующей обслуживания.
  • Простота модернизации
    Быстрая и простая установка.
  • Низкая монтажная высота
    Развязывающий коврик с нагревательными кабелями имеет толщину всего 5,5 мм.
  • Удобные комплекты
    Компания Schlüter-Systems предлагает удобные комплекты, включающие все необходимые системные компоненты для конфигураций помещений общего пользования.
  • Подходит для людей, страдающих аллергией
    Помещение прогревается мягко и равномерно, что предотвращает взбалтывание аллергенных веществ.



Быстрая и гибкая установка

Структура и функция

Нагревательные провода заделаны непосредственно в разъединяющий коврик с помощью клея для плитки, что обеспечивает быструю и эффективную передачу тепла. Тонкая система с ее многочисленными гибкими вариантами установки предлагает оптимальную свободу выбора обогреваемых зон и гарантирует точный нагрев и разъединение. Небольшая монтажная высота Schlüter®-DITRA-HEAT делает его идеальным выбором для модернизации существующих конструкций.

Как используется Schlüter®-DITRA-HEAT-E?

Schlüter-DITRA-HEAT-E предназначен для установки в стены и полы, где он используется для целенаправленного поверхностного обогрева.Более того, Schlüter-DITRA-HEAT-E предлагает дополнительные функции, необходимые для высококачественной облицовки плиткой и камнем. Таким образом, система защищает полы от проникающей влаги, предотвращает переход трещин в покрытие, гарантирует прямую передачу нагрузки, а также нейтрализует расцепление, чтобы ваши настенные и напольные покрытия оставались красивыми в течение длительного времени. Благодаря способности перекрывать трещины разделительного мата DITRA-HEAT система обогрева пригодна для использования на критических основаниях, таких как деревянные конструкции и зеленые стяжки .

Сертифицированный гидроизоляционный комплект. Одобрено для влажных помещений.

Выберите проверенное качество: Schlüter-DITRA-HEAT-E также сертифицирована для клеевой гидроизоляции с национальным техническим сертификатом (abP), требуемым в Германии. Эта дополнительная интегрированная функция обеспечивает максимальную надежность для подрядчиков при установке интеллектуальной системы: DITRA-HEAT-E, которая имеет национальное техническое одобрение с сертификатом №. P-66821401.201 для зоны установки A, а также приклеенный разъединительный коврик Schlüter-DITRA 25 подходят для использования в ванных комнатах и ​​других влажных помещениях.

Обзор компонентов системы

Ваша электрическая система обогрева пола в комплекте

С Schlüter-DITRA-HEAT-E компания Schlüter-Systems разработала уникальную систему тонкослойного нагрева для простого, индивидуального и целенаправленного нагрева определенных поверхностей.

В отличие от обычных нагревательных матов, кабели системы DITRA-HEAT-E укладываются в развязывающий мат по отдельности. Благодаря использованию тонкослойной технологии система электрического обогрева пола работает также в тех местах, где по конструктивным причинам невозможен водяной теплый пол.

Настоящий мультиталант, создающий теплую плитку везде, где требуется системная сборка на минимальной высоте. Запатентованная технология DITRA также гарантирует надежное разъединение и пол без трещин.Вы можете рассчитывать на приятно теплую плитку везде, где ВЫ хотели бы тепла. В том числе и на ответственных основаниях, таких как деревянные полы!

Особенно тонкий и отзывчивый

Schlüter-DITRA-HEAT-E стал синонимом электрических систем обогрева пола во всем мире: мастерам нравится простота установки, дизайнеры вдохновляются его универсальным использованием, а домовладельцы наслаждаются приятным и отзывчивым теплом своих полов.

Вот как работает обогрев тонкостенной системой:

Schlüter-DITRA-HEAT-E состоит из разъединяющего мата и нагревательного кабеля (высота соединения всего 5,5 см). 5 мм), которые комбинируются непосредственно на месте. В результате получается встроенный нагревательный мат. Области, которые необходимо отапливать, можно определить индивидуально, чтобы они соответствовали любому чертежу пола. DITRA-HEAT-E — идеальный выбор для модернизации и ремонта.

Удобные комплекты

Ваш продавец предлагает широкий выбор удобных комплектов для обычных помещений. В наборы входят следующие компоненты:



  • Разъединительные маты Schlüter®-DITRA-HEAT-MA
  • Греющие кабели Schlüter®-DITRA-HEAT-E-HK
  • Термостат Schlüter®-DITRA-HEAT-E-R



Наборы включают в себя все необходимые компоненты для установки системы напольного и настенного отопления в одной удобной упаковке.

Информация о продукте (PDF)

Быстрый отклик на нагрев, дополнительная изоляция от ударного шума

Schlüter®-DITRA-HEAT-DUO

Новый Schlüter-DITRA-HEAT-DUO — это правильное решение, когда требуется быстрое и кратковременное тепло. Например, в ванной комнате, которая используется только в определенные часы утром и ночью, требуется высокоэффективная система с высокой скоростью отклика. Система мгновенно создает теплые зоны в определенных зонах комфорта, например, перед туалетным столиком.

Дополнительный флис толщиной 2 мм действует как тепловой барьер: основная часть (более 80%) тепла направляется прямо вверх, в напольное покрытие в фазе нагрева, что значительно ускоряет ощутимый тепловой эффект и экономит энергию. -эффективный.

Изоляция от ударного шума до 13 дБ

Флисовый компонент разъединительного мата не только улучшает реакцию на нагрев, но и обеспечивает значительное снижение передачи ударного шума: независимый испытательный институт подтвердил снижение ударного шума на разъединяющем мате до 13 дБ.

Наша таблица показывает, когда какая система имеет смысл:



Schlüter®-DITRA-HEAT

Schlüter® -DITRA-HEAT-DUO

над обычной системой подогрева пола

х

поверх керамического теплового пола

х

над деревянными конструкциями

х

х

по необогреваемой стяжке

х

поверх несущего предыдущего покрытия (неутепленного)

х

.
