Как сделать столбчатый фундамент своими руками

Отдельно стоящие и столбчатые фундаменты широко используются не только в зданиях промышленного назначения. В частном строительстве, строя дом или хоз. постройку нередко приходится ломать голову, думать как сделать столбчатый фундамент своими руками. Если это и Ваша задача, то Вы попали куда нужно!

Содержание
1. Назначение и особенности столбчатого фундамента.
2. Материалы для устройства столбчатого фундамента своими руками.
3. Столбчатый фундамент своими руками.
   3.1 Земляные работы.
   3.2 Тело столбчатого фундамента.
   3.3 Изоляция столбчатого фундамента.
   3.4 Обратная засыпка столбчатого фундамента.
4. Техника безопасности при устройстве столбчатого фундамента.

Назначение и особенности столбчатого фундамента

Столбчатые фундаменты относятся к отдельностоящим. Такие фундаменты обычно применяют:

для опирания специальных конструкций, стоек, колонн, различного оборудования;

в целях экономии, там, где характеристики сооружений это допускают;
там где по каким либо причинам, подобное решение рационально, к примеру, из-за характеристик грунтов, гидрогеологических условий и т. п.

Разумеется, решение о применении столбчатых фундаментов, для мало-мальски серьёзных сооружений, должно быть предусмотрено проектом.

Отдельно стоящие фундаменты несколько сходны со сваями. В частности, если требуется совместная работа нескольких таких фундаментов то, как и сваи, они должны объединяться в единую конструкцию с помощью ростверка. Но есть и существенная разница: сваи при их устройстве не нарушают естественной плотности прилегающего к ним грунта, а столбчатые фундаменты требуют предварительной выемки почвы с последующей обратной засыпкой.

Так же Вы можете узнать об устройстве фундаментов других типов, а именно: деревянный фундамент своими руками, свайный фундамент, фундамент мелкого заглубления, а так же о том как правильно заложить фундамент.

Материалы для устройства столбчатого фундамента своими руками

Для сооружения столбчатых фундаментов применяются достаточно традиционные материалы:

мелкие блоки из естественного и/или искусственного камня;
монолитный армированный бетон;
сборные железобетонные и бетонные конструкции.

Для устройства качественного основания, создания равномерного опирания фундамента на грунт, используют, снова таки традиционные — щебень и песок. С подобными же целями иногда применяют подбетонку из «тощего» бетона (марка 100-150).

Для защиты фундаментов от воздействий агрессивных веществ содержащихся в почве, нужно подготовить материалы для гидроизоляции (мастики и рулонные материалы). Стоит запастись и обычной глиной, как материалом, удобным для обратной засыпки.

Столбчатый фундамент своими руками

Земляные работы

Работы по изготовлению фундамента начинаются с устройства котлована. Его можно выкопать вручную, а при значительных объёмах нанять экскаватор. Но даже после экскаватора все равно потребуется доработка ручная:

во-первых, экскаватор не даст требуемой точности;
во-вторых, нужно зачистить дно ямы от грунта, разрыхлённого зубьями ковша.

Поскольку столбчатые фундаменты в земле не связаны друг с другом, земляные работы могут выполняться как общей траншеей, так и ограничиться рядом более или менее широких ям. При этом глубину всех котлованов как правило делают одинаковой (если иное не предусмотрено проектом), что проверяется оптическим нивелиром, либо иным подобным прибором: гидроуровнем, лазерным нивелиром и т. п. Если размеры невелики можно воспользоваться даже обычным пузырьковым уровнем.

Равномерного опирания фундамента на земляное основание добиваются одним из двух способов:

1. Котлован рассчитывают с глубиной на 50-100 мм больше, чем проектная отметка низа фундамента. Зачищают его дно, снимая разрыхлённую землю до уровня грунта естественной плотности, а затем устраивают песчаную подушку, уже её выводя в отметку фундаментной подошвы.

2. Дно, как и в первом случае, зачищают, затем, рассыпав слой щебня «вбивают» его в грунт трамбовкой (этот приём называется «уплотнение щебнем») и укладывают слой бетона марки 100 или несколько больше. Толщина такой подбетонки, как правило, не превышает 10-12 сантиметров.

Если вследствие ошибки глубина котлована оказалась больше чем нужно, до требуемого уровня её доводят засыпкой несжимаемого грунта (щебень, песок, пескогравийная смесь) уплотняемого трамбовкой либо проливкой воды. Использовать для этого ранее вынутый грунт запрещается.

Тело столбчатого фундамента

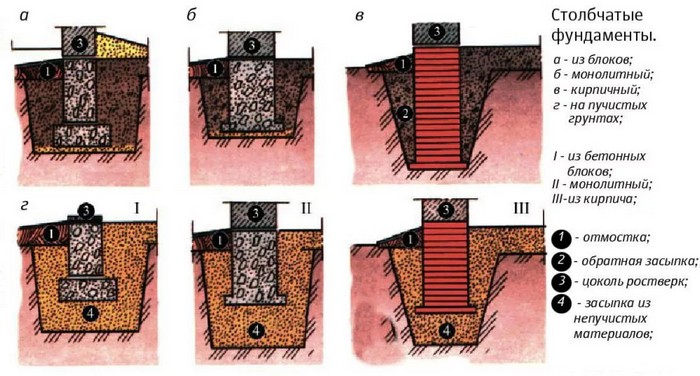

Столбчатые фундаменты (как, впрочем, и фундаменты других видов), в целях экономии материала, нередко делают ступенчатыми. К примеру, ширина подошвы для обычного дома, на суглинках, и других видах грунта с хорошей несущей способностью обычно более чем достаточна в 600-800 мм, ну, а обреза фундамента для кладки стен хватит порой и в 200 мм (скажем, для хозяйственных построек), ясно что делать весь массив фундамента толщиной равной подошве крайне невыгодно (рис.1).

При использовании монолитного бетона или железобетона ступени выполняют опалубкой. При этом для устройства последующей ступени, обычно достаточно дать бетону ступени предыдущей схватится в течение двух суток, но вот опалубку — её разбирать раньше чем через неделю нельзя.

Возможно комбинирование материалов. Нижняя ступень устраивается в монолитном варианте, с укладкой арматурной сетки, а сам столб бетонными блоками, укладываемыми вручную или краном.

Для устройства фундаментов в пучинистых грунтах, используют железобетон. Так же на пучинистых грунтах часто применяют фундаменты мелкого заглубления. Причем, армируют не только подошву, но и само тело для восприятия вертикальных нагрузок от пучения. Армирование выполняется пространственным каркасом из вертикальных рабочих стержней и горизонтальных монтажных хомутов. Обычно достаточно периодической арматуры АIII диаметром 10-12 мм. Для уточнения выполняют расчёты, учитывающие свойства грунта, коэффициент пучинистости и т.д.

Изоляция столбчатого фундамента

Как сделать столбчатый фундамент своими руками, и потом защитить его от действия агрессивных веществ содержащихся в почвенных водах, решение однозначно — выполнив гидроизоляцию. Гидроизоляция фундамента может выполняться как оклеечная (рулонными материалами), так и обмазочная (мастиками).

Обратная засыпка столбчатого фундамента

Как уже говорилось, для обратной засыпки лучшим выбором будет глина.

Её укладывают слоями по 0,2-0,4 м, с уплотнением трамбовкой. При отсутствии глины, пазухи котлована засыпают ранее вынутым грунтом, так же с послойной трамбовкой.

Техника безопасности при устройстве столбчатого фундамента

Выполняя земляные работы в неустойчивых грунтах, стоит позаботиться об укреплении стенок котлована.
Осуществляя монтажные работы с применением крана, используйте только исправные средства строповки конструкций.
Основными средствами индивидуальной защиты в работе служат прочные рукавицы (перчатки) и строительная каска.

Фундаменты важнейший элемент здания, его основа. Их создание сложная инженерная задача и, разумеется, обо всех подробностях не рассказать в короткой статье, поэтому спрашивайте, рассказывайте, комментируйте!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Столбчатый фундамент. на портале Сделай сам

Обычно, столбчатые фундаменты используют для облегчённых конструкций домов, дачи или бани.

Их возведение требует минимум строительного материала, это самый экономичный фундамент. Но если вы решили сэкономить на фундаменте, вам может помешать мягкий грунт! Дело в том, что основание столба фундамента должно находится глубоко в земле, опираться на глину, скальную породу или хорошо утромбованый грунт (чтоб лопатой сложно ковырнуть было) если условие выполнено, можно приступать к работе. Если условие не выполняется, нужен фундамент на бетонной подушке (кстати самый дорогой).

Для устройства столбчатого фундамента можно использовать кирпич, бетон, бут, камень, и даже дерево. Хотя из дерева можно использовать только лиственницу иначе, на ваш век может не хватить! Почему? Другие сорта дерева быстро гниют при соприкосновении с землёй, даже при условии хорошей изоляции от воды, короче, чтобы вам не говорили строители, любое другое дерево сгниет максимум за 5 лет, и не какая финская пропитка не поможет!

Ниже рассмотрен вариант использования бетона на столбчатом фундаменте, вообще все проще пареной репы. Сначала, выкапываем ямки под столбы, на расстоянии не более 2ух метров, друг от друга, большего размера чем планируемый столб, для двухэтажного каркасно щитового здания, размер столба и обвязки 35 на 35, более чем достаточно. Делаем опалубку под каждый столб (на этом фото, опалубка со столбов уже снята)

Кстати сам по себе бетон, даже маленький легкий домик, удержать не сможет, поломается, поэтому, его телу нужен позвоночник, точнее арматура.

Ниже пример обвязки арматуры, арматуру можно сваривать между собой сварочным аппаратом, а можно вязать, вязальной проволокой это проще и практичнее.

Кстати, арматура не должна выпирать из бетона. После того, как связан каркас, можно заливать бетон. Чтобы фундамент получился прямоугольной формы, после разметки, нужно замерить его диагонали, то есть расстояние до противоположенных углов.

Диагонали должны быть, одинаковой длинны, если диагонали получились разных длин, то смело можно начинать разметку заново!

Кстати, колонны и обвязку можно делать также из красного кирпича уложенного на раствор, только тогда между колоннами придется укладывать уголки или швеллера, короче удовольствие не дешевое, тем более нужны навыки правильной укладки кирпича.

Если вы благополучно справились с разметкой фундамента, выкапыванием ям под столбы, и установкой опалубки (сначала только под столбы, так будет проще), то непременно столкнетесь с необходимостью все столбы забетонировать на одном уровне, здесь без уровня не обойтись, рекомендую пользоваться гидроуровнем, или лазерным уровнем.

Столбчатый фундамент своими руками | Расчет столбчатого фундамента

Наиболее популярные виды фундаментов, применяемые в загородном строительстве, это ленточный фундамент и столбчатый фундамент. Рассмотрим, как сделать столбчатый фундамент своими руками.

Столбчатые фундаменты применяются для домов облегчённой конструкции без подвалов. Столбчатые фундаменты самые экономичные. Чаще всего их возводят при постройке бытовки, бани, небольшого дома из бруса и небольшого бревенчатого дома. Каркасно-щитовые дома обычно устанавливаются на столбики из 2-3 бетонных блоков.

Виды столбчатого фундамента

Столбчатые фундаменты могут быть каменными или деревянными. Деревянный фундамент недолговечен, поэтому его разумно сооружать для временных построек. Чаще всего делают каменные столбы.

Для каменного столбчатого фундамента используют гранитный или бутовый камень, кирпич-железняк, бетонные блоки. Обратите внимание, что используется кирпич-железняк. Красный и силикатный кирпич подвержены воздействию влаги и быстро разрушаются под действием грунтовых вод и осадков. При строительстве фундамента из обычного красного и силикатного кирпича нужно изолировать кирпич от контакта с грунтом и осадками, поэтому эти виды кирпича лучше не использовать при строительстве столбчатого фундамента.

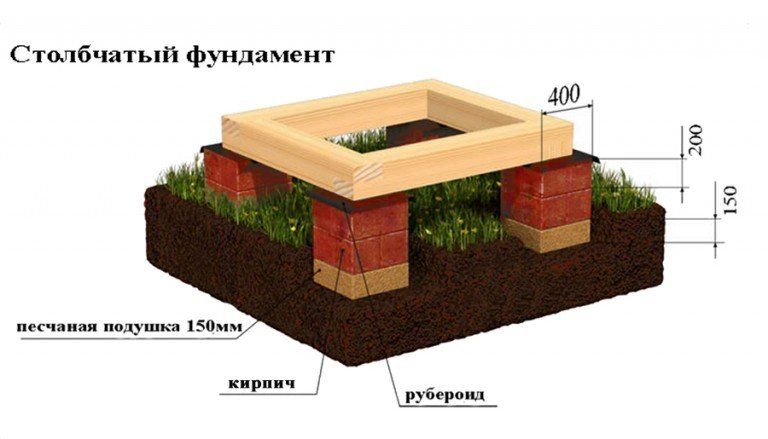

При сооружении столба из кирпича делают кладку с перевязкой швов. При сооружении столба из камня сооружают опалубку и плотно укладывают камень в цементном растворе (этот способ описан в статье о ленточном фундаменте). Бетонные плиты кладут одну на другую до нужной высоты.

Расчет столбчатого фундамента

Столбы нужно располагать так, чтобы на них устанавливались несущие брусья и балки дома. Также столбы устанавливаются по всем углам и на пересечении стен. Расстояние между столбами не более 3 м. Количество столбов зависит от площади и веса дома. При этом нужно ориентироваться на несущую способность грунта (а не фундамента) (про расчет столбчатого фундамента читайте статью Глубина заложения фундамента. Оптимальный размер фундамента). О глубине заложения столбчатого фундамента в зависимости от типа грунта на участке, глубины промерзания грунта и уровня грунтовых вод читайте в выше упомянутой статье.

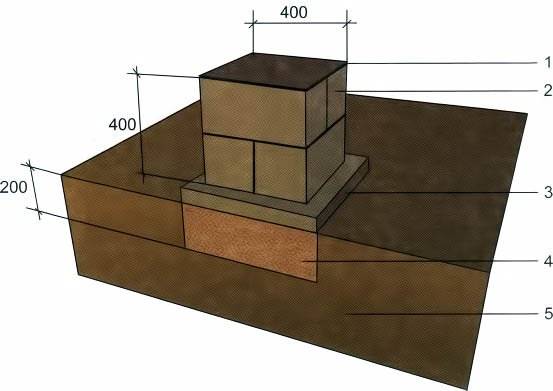

Ширина столбов бывает от 200 до 500 мм. Для придания столбу устойчивости и для увеличения несущей опорной площади столба его низ делают более широким или кладут в основание столба бетонную плиту или делают бетонную подушку глубиной 100-120 мм. Основание столбчатого фундамента выравнивают горизонтально. Все столбы делают одинакового размера.

Фундаментные работы выполняются в сухой период, в максимально короткие сроки. Грунт в траншее под фундамент должен быть сухим, если туда попала вода, её нужно удалить, утрамбовать грунт, если нужно, то уплотнить грунт щебнем, мелким камнем или шлаком. При сооружении столбчатого фундамента под каждый столб снимается плодородный слой почвы. На утрамбованный грунт устанавливается столб. Если грунт пучинистый, то в основании столба делается подушка из песка или щебня толщиной 150 мм, которая тщательно трамбуется. Можно углубить столбы фундамента до 50-70 мм. Высота столба над уровнем земли должна быть не менее 100 мм.



Материал для столбчатого фундамента

Чтобы выложить своими руками надежный столбчатый фундамент важно использовать подходящий материал. Выбор материала зависит от степени насыщенности грунта водой. По этому признаку грунты делятся на три группы: маловлажный, влажный и насыщенный водой. Если на участке уровень грунтовых вод 3 м и ниже, то грунт маловлажный. Если на участке уровень грунтовых вод 1-3 м, грунт влажный. А при уровне грунтовых вод 1 м и выше — грунт, насыщенный водой. О подходящих марках кирпича, камня и бетонных изделий читайте в статье Ленточный фундамент своими руками.

Расскажем подробнее о типах и пропорциях растворов, котрые можно применять в закладке фундамента, в том числе ниже гидроизоляции. При строительстве фундамента на участке с маловлажным грунтом можно использовать цементно-глиняный или цементно-известковый растворы марки-10. На участке с влажным грунтом применяют цементно-глиняный или цементно-известковый растворы марки-25. На участке, насыщенном водой, применяют цементный раствор марки-50, а цементно-глиняный или цементно-известковый растворы для такого грунта не подходят.

Цементно-глиняный, цементно-известковый и цементный растворы не сложно изготовить своими руками, для облегчения этой задачи приводим таблицы 1-3 пропорций твердых компонентов в зависимости от марки цемента и степени насыщенности грунта водой. Количество компонентов дано в объемных единицах.



Таблица 1. Состав фундаментного раствора для маловлажного грунта

Марка цемента Маловлажный грунт
Цементно-известковый раствор марки-10
цемент известковое тесто песок
50 1 0,1 2,5
100 1 0,5 5
150 1 1,2 9
200 1 1,7 12
250 1 1,7 12
300 1 2,5 15
400 1 2,1 15



Марка цемента Маловлажный грунт
Цементно-глиняный раствор марки-10
цемент глиняное тесто песок
50 1 0,1 2,5
100 1 0,5 5
150 1 1 7
200 1 1 8
250 1 1 9
300 1 1 11
400 1 1 11





Таблица 2. Состав фундаментного раствора для влажного грунта

Марка цемента Влажный грунт
Цементно-известковый раствор марки-25
цемент известь песок
100 1 0,1 2
150 1 0,3 3,5
200 1 0,5 5
250 1 0,7 5
300 1 0,7 8
400 1 0,7 8





Марка цемента Влажный грунт
Цементно-глиняный раствор марки-25
цемент глина песок
100 1 0,1 2
150 1 0,3 3,5
200 1 0,5 5
250 1 0,7 5
300 1 0,7 8
400 1 0,7 8





Таблица 3. Состав фундаментного раствора для насыщенного водой грунта

Марка цемента Насыщенный водой грунт
Цементный раствор марки-50
цемент песок
200 1 2,5
250 1 3
300 1 4,5
400 1 6



При изготовлении раствора своими руками советуем добавлять минимально необходимое количество воды для придания прочности столбчатому фундаменту.

Дерзайте! Делайте столбчатый фундамент своими руками!

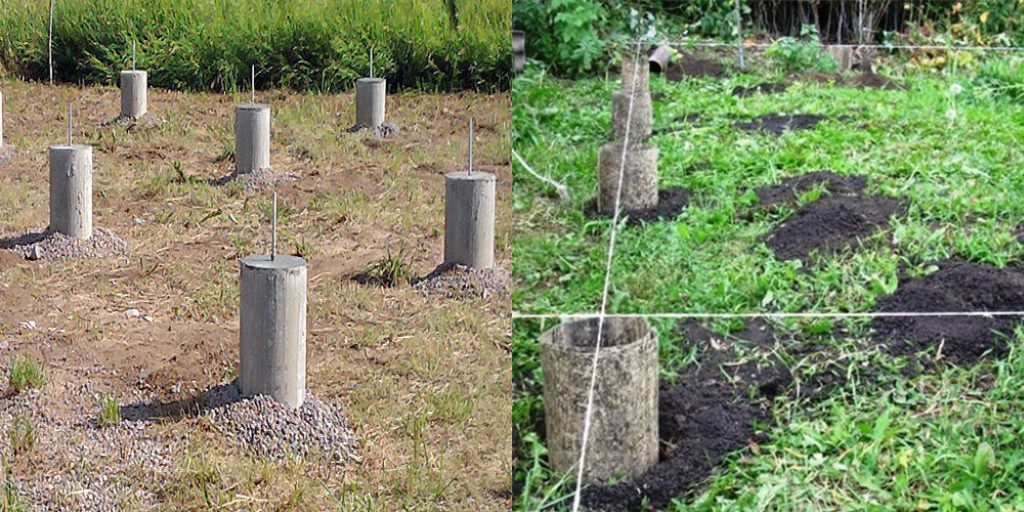

Как сделать разметку под фундамент

Как сделать кирпичный цоколь и забирку

Гидроизоляция фундамента загородного дома

Гидроизоляция пола и стен подвала

Устройство бетонной отмостки вокруг дома

Устройство камина в доме или как построить камин на даче самостоятельно

Как сделать фундамент под печь своими руками

Виды лестниц. Размеры деревянных лестниц

Онлайн-программа для планировки дачного участка 6 соток

Как сделать столбчатый фундамент под дом?

Столбчатый фундамент подходит для строительства домов легкой конструкции. Благодаря своей экономичности этот тип фундамента получил широкую популярность среди застройщиков.

Столбчатый фундамент под дом состоит из отдельных опор, которые вкопаны в землю по периметру участка застройки. Верхний участок столба называется оголовком, а нижний – основанием.

Опоры размещают на высоте 40 см выше основания земли и углубляют до 2 метров. Столбы могут быть округлой или прямоугольной формы.

Виды столбчатых фундаментов

Виды столбчатых фундаментов:

  1. Бутовый столбчатый фундамент под дом устраивают из камня или полнотелого красного кирпича. Кирпич слоями укладывают с использованием раствора. Под столбы выкапывают ямы и накрывают плотной пленкой, чтобы грунтовые воды не воздействовали на опоры.
  2. Деревянный фундамент выполняют из столбов лиственницы или дуба. Для установки деревянной опоры, в шурф заливают слой бетонного раствора или засыпают щебнем. Дерево, перед помещением в яму, обрабатывают антисептиком.
  3. Буронабивной фундамент выполняют при помощи бура, который делает в грунте углубление с расширенным основанием. В готовую форму устанавливают арматурный каркас и заливают бетон.
  4. Монолитный фундамент проводят путем отлития приготовленных ям бетоном и установки арматурного каркаса с выпуском арматуры.

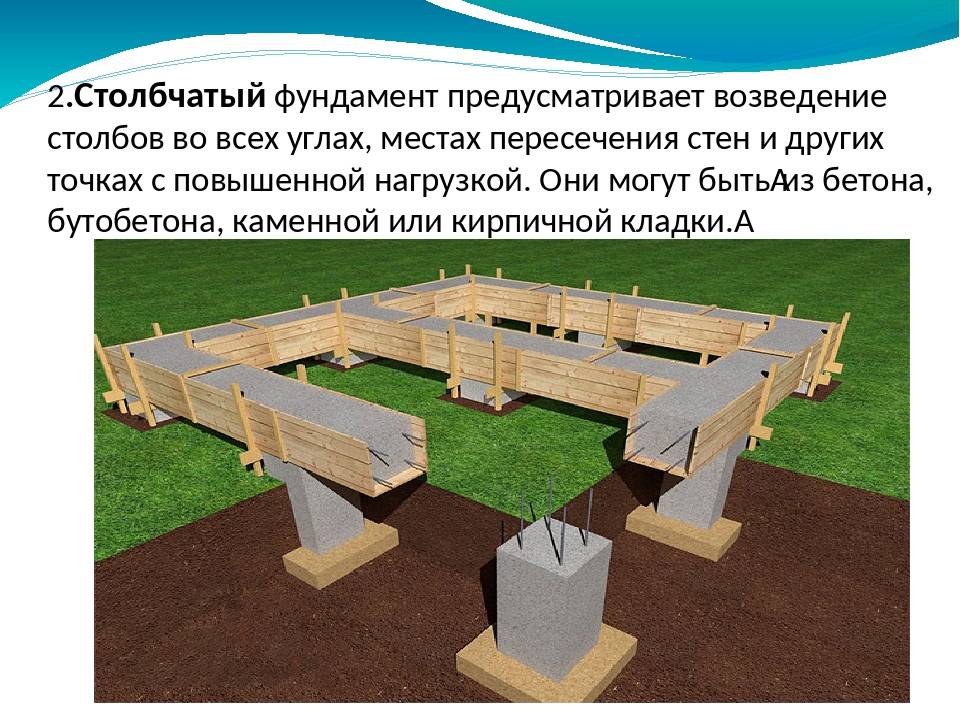

Столбчатый фундамент с ростверком. Этапы заложения

Для заложения столбчатого фундамента с ростверком в грунте бурят небольшие ямы, на глубину 15 – 20 см, армируют и засыпают песком. Чтобы защитить фундамент от воздействия воды, дно можно выстелить плотной пленкой.

В центре ямы размещают несколько арматурных прутьев так, чтобы они возвышались над землей на 20 – 30 см. Далее, в яму устанавливают асбестоцементную трубу, в нее помещают пару металлических прутьев и заливают пескобетоном.

Через 5 дней бетон затвердевает, и проводят повторное бурение. В получившуюся яму вставляют столб и засыпают грунтом, тщательно утрамбовывают.

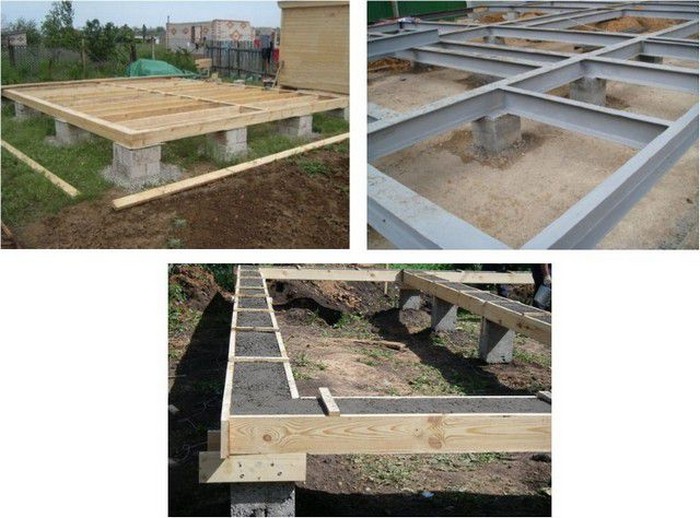

На следующем этапе выполняют установку ростверка. Для ростверка можно использовать следующие материалы:

  • Дерево.
  • Бетон.
  • Металл.

Ростверк устанавливают так, чтобы он возвышался не более чем на 10 см.

По периметру фундамента конструируют опалубку, засыпают слой песка и накрывают целлофаном. Из прутьев диаметром 12 мм связывают арматурный каркас. Арматура не должна касаться опалубки. Заливку ростверка выполняют за один раз. Из раствора удаляют воздух. После высыхания бетона, опалубку снимают и стряхивают песок.

 Опорно-столбчатый фундамент

Преимуществом опорно–столбчатого фундамента является отказ от установки гидроизоляции. Для устройства опорной основы не нужны тяжелые механизмы и большие затраты времени.

Перед закладкой фундамента определяют необходимое количество столбов. Устанавливают столбы под всеми опорными стенами и в углах строения.

После разметки участка в грунте делают углубления до 300 мм. Углубления должны быть такими, чтобы после установки опор их верхняя часть была наравне с другими.

На дно шурфов высыпают слой песка и тщательно утрамбовывают. Из раствора бетона внутри шурфов делают опорные площадки для столбов. Опорная площадка служит дополнительной основой и увеличит несущую способность грунта в несколько раз. В результате можно возвести здание с большим весом. Правильно оформленная опора должна содержать в себе не только бетонную смесь, но и арматурный каркас.

После заливки, производят установку бетонных блоков. Для строительства столбчатого фундамента используют бетонные блоки размером 20-20-40 см.

Закладывая блоки, их скрепляют цементным раствором.

Чтобы укрепить готовые столбы и увеличить несущую способность фундамента, опоры соединяют с помощью ростверка. Ростверк может быть выполнен двумя типами: раздельный и монолитный.

Ростверк выполняют с помощью конструкции опалубки и установки железобетонных конструкций, либо заливают единым монолитом. Сооружение монолитного ростверка способно заменить цокольную часть строения.

 Гидроизоляция столбчатого фундамента

Гидроизолировать столбчатый фундамент возможно несколькими способами:

  1. В опалубку столбчатого фундамента засыпают специальные сухие материалы, которые препятствуют проникновению воды к фундаменту.
  2. Фундамент обмазывают битумом или латексно – битумным составом, который быстро засыхает и образует защитную пленку. Пленка удерживает влагу, которая не впитывается в основу.
  3. Проникающая изоляция выполняется при помощи нанесения специального химического состава из портландцемента. Химические элементы проникают в бетон по капиллярам, сужают поры, по которым может поступить вода.

Установка столбчатого фундамента может быть выполнена из разных материалов, но отдать предпочтение следует бетону. Так как столбы не являются единым монолитом, несущая способность данного фундамента немного хуже других типов.

Столбчатый фундамент своими руками для дома и бани, инструкция, видео

По конструкции столбчатые фундаменты представляют собой множество вертикальных опор, расположенных на равном расстоянии друг от друга. Верхние их части соединяются ростверком или другим методом. Общая схема строительства одинаковая, есть только небольшие различия. В любом случае столбы устанавливаются под углами зданий и в местах, где будут расположены перегородки.

Оглавление:

  1. Разновидности и описание
  2. Руководство по возведению основания
  3. Советы и возможные ошибки

Применяется для каркасных домов, бань, сараев и других построек на торфяных, болотистых или песчаных грунтах, а также в местах с глубоким уровнем промерзания. Не рекомендуется использовать этот тип фундаментов для зданий из кирпича и камней, так как они будут иметь слишком большой вес и создавать огромную нагрузку на столбы. В итоге под тяжестью они начнут проседать, что приведет к перекосу и разрушению дома. Для тяжелых построек можно выбрать стаканный фундамент.

Виды оснований и их особенности

Различаются по способу изготовления, могут быть монолитными и сборными. Первый тип цельный, не имеет стыков, так как сооружается на месте стройки путем заливки бетонного раствора в отверстие. Является одним из самых прочных за счет высоких показателей на сжатие и изгиб (при условии, если правильно проведено армирование). На нем можно строить не только одноэтажный дом или баню, но и двухэтажное здание.

Сборный фундамент собирается из блоков 20х20х40, кирпичей, камней или дерева. По сравнению с монолитным, его быстрее и проще построить своими силами.

Также разделяются по глубине закладки:

  • мелкозаглубленные;
  • заглубленные.

Если возводится первый вид, то столбы погружаются в землю на 65-70 см. Глубина зависит от типа почвы и нагрузки, которую будет оказывать постройка. Применяются для строительства на песчаных и скальных грунтах с глубоким уровнем залегания грунтовых вод, и на участках с минимальной подвижностью земли.

Заглубленные обустраиваются ниже уровня промерзания, примерно, на глубину 1,5-2 м. Именно этот тип оснований подходит для мест с подвижным грунтом. Расстояние между столбами делается от одного до двух метров.

Построить опоры можно из следующих материалов:

  • бетонный раствор;
  • блоки размером 20х20х40;
  • кирпич;
  • древесина;
  • металлические сваи;
  • бутовый камень;
  • трубы из асбеста.

Кирпичный фундамент – один из самых распространенных. Чтобы его сделать, нужно использовать только высококачественные обожженные кирпичи и правильно их сложить, служит более 100 лет. Применяется для одно- и двухэтажных домов на участках с плотным грунтом. Размеры столба должны быть не меньше 40х40 см.

По характеристикам и технологии основание из блоков 20х20х40 похоже на кирпичное. Качество напрямую зависит от материала. Наилучшим вариантом считаются бетонные блоки. Они имеют длительный срок эксплуатации и способны выдерживать значительные нагрузки. Подходят для возведения опор для бань и хозяйственных построек.

Фундамент из бутовых камней применяется для строительства только на неподвижных грунтах, так как имеет недостаточную устойчивость. Для других случаев рекомендуется заливать камни раствором. Бутобетонное основание более надежное и выдерживает большие нагрузки, так как смесь в нем заполняет пустоты и прочно скрепляет все между собой.

Для небольших домиков можно сделать его своими руками из дерева. Рекомендуется использовать древесину хвойных пород, так как она не гниет даже в воде, а наоборот, становится прочнее. Если из другой породы, то брусья следует тщательно обработать средствами против гниения и насекомых, а также гидроизоляционными мастиками.

Также можно сделать столбы из асбестовых труб диаметром от 15 см для маленькой постройки, и 20-40 см для массивных домов. Материал еще больших размеров применяется в качестве опалубки для установки свай. Еще один вид – из металлических свай. Их вкручивают в землю до тех пор, пока не достигнут плотных слоев, в которых смогут закрепиться. На них чаще всего строят каркасные дома и из дерева.

Технология и руководство по строительству фундаментов

Первый этап для всех типов и схем оснований одинаковый – подготовка участка. Удаляются деревья, кусты и мусор. Снимается плодородный слой почвы – около 20-30 см. Это необходимо для того, чтобы под домом или баней не росли растения.

1. Пошаговая инструкция по установке:

  • Поэтапно делается разметка, устанавливаются колышки, и натягивается веревка. Обязательно проверяется ровность всех углов, а также расстояние по диагонали. Оно должно быть одинаковым. Разметку пошагово сверяют с утвержденным проектом, чтобы не допустить грубых ошибок.
  • По схеме определяется расположение столбов. После чего самостоятельно начинают делать отверстия ручным буром или спецтехникой (в зависимости от количества опор и глубины их залегания). Диаметр ям от 15 до 40 см. Если необходимы квадратные котлованы, то после сверления их доделывают штыковой лопатой.
  • На дно укладывается песок толщиной 15-20 см, увлажняется и утрамбовывается. Благодаря нему будет лучше выводиться грунтовая вода.
  • Чтобы влага из раствора не выходила в почву, на дно отверстия заливается небольшая порция этой же смеси, толщиной 15-17 см. Она станет надежной основой.

Если глубина отверстий превышает 1 м и стенки грунта осыпаются, то дополнительно обустраиваются подпорки.

После подготовки участка для столбчатого фундамента своими руками на пучинистых почвах или в других местах приступают к монтажу опор. Способ установки зависит от используемого стройматериала.

2. Инструкция по изготовлению столбов из кирпичей или блоков:

  • В готовое отверстие укладывается опалубка из рубероида. Из рулонной гидроизоляции можно сделать защиту как для круглых, так и для квадратных ям.
  • Опускается арматурный каркас. По высоте он должен находиться на одной линии с поверхностью земли.
  • До краев отверстий заливается раствор с щебнем. Поверхность смеси выравнивается по строительному уровню и столбы оставляют застывать на 8-10 дней (в зависимости от температуры и влажности окружающей среды срок может изменяться как в одну, так и в другую сторону).
  • На застывший бетон настилается рулонная гидроизоляция в несколько слоев. Она защитит кирпичную кладку или блоки от воды.
  • Укладываются кирпичи до требуемой высоты опоры. Сделать ее можно полностью из них или выкладывать в виде колодца, центр которого позже заливают раствором.

По этой же инструкции и технологии изготавливаются фундаменты для каркасного дома из блоков.

3. Монолитный.

Руководство по созданию столбов:

  • В отверстие устанавливается рубероид, свернутый в виде трубы в 2 слоя. Уровень подъема гидроизоляции над землей должен соответствовать требуемой высоте фундамента. Чтобы опалубка была устойчивой и выдержала вибротрамбовку, изоляцию заворачивают в металлическую сетку.
  • Устанавливается арматурный каркас.
  • Заливается раствор с гравием.
  • После полного схватывания смеси опоры обрабатываются гидроизоляционной мастикой или другим изолирующим материалом.
  • Если столбы будут соединяться ростверком, то арматура должна выступать из бетона практически на всю его толщину (меньше на 2-3 см).

4. Асбестоцементные опоры и как быстро сделать опалубку.

Перед установкой трубы из асбеста на одном ее конце просверливаются 2 отверстия, в которые вставляется металлический прут. После этого ее устанавливают в яму и засыпают щебнем до тех пор, пока не скроется арматура, проверяется вертикальность столба.

Трубу из асбеста заполняют бетонным раствором на 30%, устанавливают арматурный каркас и заливают до краев, поверхность смеси разравнивают. Снаружи опору засыпают либо тем же грунтом, который был выкопан, либо суглинком.

Одним из самых экономичных материалов для опалубки является рубероид. Чтобы его свернуть точно по размеру отверстий, нужно использовать трубу, которая подходит по диаметру. Гидроизоляцию накручивают поверх нее и закрепляют скотчем.

Рекомендации и распространенные ошибки

Применяются такие основы для строительства зданий, которые оказывает небольшую нагрузку на грунт. Обустройство подвала в этом случае невозможно. Для бани можно возводить мелкозаглубленные виды на сваях, так как она не создает большого давления на почву за счет маленького веса. Каркасные дома требуют фундамент, способный выдерживать значительные нагрузки. В этом случае рекомендуется изготовить опоры из асбестовых труб с армированием и бетонной подушкой.

Обязательно делают расчеты, в них должны быть учтены следующие факторы:

  • глубина закладки;
  • тип грунта;
  • уровень залегания грунтовых вод и промерзания;
  • вес постройки;
  • климат.

В проекте отражается расположение столбов. Расстояние между ними не должно превышать двух метров. Частая ошибка, возникающая после возведения дома – неравномерное проседание. Появляется она из-за неправильно определенной глубины монтажа или неверных расчетов по нагрузке от здания. Поэтому для составления проекта и вычислений рекомендуется привлекать специалиста.

Если основание изготавливается на пучинистом грунте, то следует закончить строительство здания в течение одного сезона, чтобы почва успела равномерно просесть за замерзания.

Существуют и смешанные виды, например, столбчато-ленточный. На опорах изготавливается ленточный незаглубленный фундамент. Но сделать его самому сложно, так как потребуется спецтехника, в том числе и для бурения отверстий.

Не рекомендуется использовать дешевые стройматериалы для изготовления опор, так как они недолговечные. Цемент должен быть высоких марок, низкомарочный не обеспечит достаточной прочности. Также нужно обращать внимание на срок годности. Вяжущий порошок всего через пару месяцев теряет 20% от своих характеристик.

Устройство столбчатого фундамента, строительство, как сделать данную конструкцию?

Фундамент является опорой дома, поэтому его прочность напрямую влияет на долговечность здания. Возведением столбчатого фундамента, вы можете значительно сэкономить свои средства. Он отлично подходит для деревянных домов, террас, гаражей, беседок и иных сооружений, вес которых не превышает предельно допустимую нагрузку на ленточный фундамент. Его можно построить на влажных, песчаных, болотистых, торфяных и пучинистых грунтах.

Столбчатый фундамент обладает следующими существенными преимуществами:

  • Экономичность и простота в изготовлении. Работы могут быть осуществлены самостоятельно, арматура и бетон расходуются примерно вдвое меньше, чем при устройстве других видов фундамента.
  • Незначительная усадка. Это обеспечивается меньшим оседанием грунтов под отдельно расположенными опорами, если сравнивать с ленточным типом основания.

Стоит отметить, что столбчатый фундамент не используется на слабых грунтах или в областях значительного перепада высот. Для обеспечения долговечности конструкции необходимо четко следовать всем стандартам при строительстве.

Как сделать столбчатый фундамент, конструкция

Каково же устройство столбчатого фундамента? Это набор вкопанных в землю столбов. Они могут быть расположены как в местах, где пересекаются стены дома, так и в пролетах между ними. Нижний конец опоры – оголовок, верхний – основание. Оголовки всех опор нужно разместить на высоте примерно 50 см от земли – на уровне пола первого этажа. Наличие данного зазора между полом и землей позволяет избежать сырости, вызывающей гниение деревянных конструкций нижней части дома. Расстояние между столбиками – максимум 3 м.

Чаще всего при изготовлении столбчатого фундамента используются опоры круглого поперечного сечения, поскольку под них может быть выполнено бурение скважин. Обычно диаметр опор составляет от 150 до 400 мм. Обычно глубина заложения основания дома равняется 2 м. По причине небольшой площади основания необходимо, чтобы он опирался на слой грунта с высокой несущей способностью. Это делается для того, чтобы он выдерживал нагрузку от дома.

Ростверком может быть:

  • Деревянный брус. Он может быть обожжен или обработан антисептиком во избежание появления гниения древесины. Можно применять гидроизоляционные материалы, однако эти столбы характеризуются довольно низкой надёжностью.
  • Кирпич. Он обеспечивает неплохую прочность, однако он не слишком надежен, если говорить об удобстве устройства столбчатого фундамента. Установить кирпичный столб прямо в скважине практически невозможно. Расположение опоры на земной поверхности с дальнейшим опусканием в скважину также довольно проблематично.
  • Монолитный железобетон. Это наиболее выгодный материал по всем показателям. Благодаря нему, обеспечивается максимальная прочность на сжатие, а в случае армирования – и на растяжение. Стоит отметить стойкость армированного столба к воздействию пучинистых грунтов. Замес бетонной смеси и её заливка в скважину является довольно легким действием.

Как построить столбчатый фундамент?

Для строительства столбчатого фундамента необходимо выполнить следующие операции.

Снятие дерна плодородного слоя, складываемого на отдельные кучи. Для фундамента будет вполне пригоден нижерасположенный грунтовой слой, в который входят мелкие камни и песок. Если грунт торфяной, то перед возведением нужно проконсультироваться со специалистами. Если грунт глиняный, то он должен быть заменён смесью песка и щебня. После того, как будет выбран состав грунта под столбчатый фундамент, требуется выровнять стройплощадку, засыпав впадины и сняв бугры.

Возведение фундамента. Начинается с сооружения столбиков и нанесения осей, при этом между столбиками натягивается шнур параллельно осям. Расстояние между шнурами зависит от ширины конструкции. Необходимо, чтобы на уголках фундамента был обеспечен угол 90 градусов.

Выкапывание ям под строительство столбчатого фундамента. Выполняется вручную или экскаватором. Что касается габаритов ямы, они должны быть примерно на 30 см шире и глубже основания. На дно ямы укладывают смесь из песка и гравия, которую утрамбовывают и время от времени заливают водой.

Изготовление опалубки из строганных сухих досок. Они должны быть плотно сбиты и не иметь щелей. Опалубка должна быть хорошо зафиксирована во избежание смещения и распирания по причине залитой массы раствора бетона. На некоторых грунтах опалубку можно не делать. Тогда по периметру выкладывается полиэтиленовая плёнка.

Армирование бетонных столбов. Прочность бетонных опор при этом значительно повышается. Обычно используется стержневая арматура диаметром 12 мм. Её преимущества – высокая прочность, коррозионная стойкость, хорошее сцепление с раствором бетона. Фундамент постепенно заливают бетоном, который в дальнейшем утрамбовывается. Далее производится устройство ростверка столбчатого фундамента. Вначале соединяются сборные перемычки. После этого связываются монтажные петли, и сваркой соединяют обрезки арматуры. Делается установка опалубки на перемычках, армирование и заливка бетона М200. Затем осуществляется гидроизоляция.

Устройство забирки. Выкладывают её из камня или кирпича для того, чтобы оградить пространство между опорами. Её возведение начинается с устройства песчаной подушки на заглублении 20 см, куда укладывают бетонную стяжку. Затем на неё укладывают забирку не ниже 40 см, в которой предусмотрено отверстие для подвода коммуникаций. Она не соединяется с опорами основания дома во избежание нарушения целостности. Чем выше забирка, тем меньше стены дома подвержены воздействию влаги. Желательно устроить в ней вентиляцию, чтобы подпольное пространство проветривалось. Однако в затапливаемых местностях забирку не делают. Там фундаменты возводят на высоте до 2 м. При этом дом как бы «висит» в воздухе на столбах.

В целом, вышеописанные действия не являются слишком сложными и могут быть выполнены самостоятельно. Но, если у вас не хватает опыта, вам следует довериться профессионалам. Компания «Проект» выполняет устройство столбчатых фундаментов в Москве и Подмосковье по разумной цене. Работы мы выполняем быстро и с соблюдением основных нормативов качества. Если вы решили сделать столбчатый фундамент, обращайтесь к нам.



Инструкция по созданию столбчатого фундамента своими руками

Сущность фундамента столбчатого типа

Фундамент столбчатого типа возводится из различных строительных материалов, о которых мы поговорим немного позже.  Предназначение столбчатого фундамента заключается в принятии нагрузок от конструкции легких садовых построек и распространении этих нагрузок на почву.

Столбчатый фундамент своими руками

Среди садовых построек, которые рекомендуется сооружать на столбчатый фундамент, выделяют:

Помимо этого можно даже возводить одноэтажные каркасные дома.

Не допускается возводить столбчатый фундамент под многоэтажные здания либо жилые дома, изготовленные из тяжелых стройматериалов – кирпича, шлакоблока, бетона и т. д.

Преимущества столбчатого фундамента заключаются в следующем:

  • Легкость сооружения фундамента (его можно возводить самостоятельно без особых навыков строительства, зная только азы)
  • Отсутствие потребности в специальной технике и помощи специалистов
  • Подходит под любую почву (за исключением пучащей и с высоким расположением грунтовых вод)
  • Возможность возводить даже на участках, которые находятся на холмистой местности и склонах
  • Не требует сложных подготовительных работ ландшафта
  • Экономия материальных средств: возведение столбчатого фундамента является наиболее дешевым (его строительство экономичнее в 2 раза)
  • Высокая скорость построения – время от подготовки местности до застывания столбиков составляет не больше двух недель
  • Минимальная гидроизоляция столбиков
  • Достаточно хорошая прочность конструкции
  • Долговечность (при правильном построении с соблюдением всех рекомендаций фундамент может выстоять более 50 лет)

Это далеко не все преимущества столбчатого фундамента, их на самом деле минимум в 2 раза больше, но статья не об этом.

Недостатками столбчатого фундамента являются:

  • Неспособность выдержать существенные нагрузки
  • Исключение создания подвального помещения под постройкой

Как вы видите, недостатки практически несущественные и не повлияют на легкую постройку, для которой и предназначен данный фундамент.

Из чего сделать столбчатый фундамент своими руками?

Еще один приятный плюс – столбчатый фундамент имеет несколько различных вариаций стройматериалов, из которых его можно возвести.

На сегодняшний день столбчатый фундамент рекомендуется делать из следующих материалов, которые мы немного рассмотрим:

Асбестовые трубы. Данный материал является очень удобным и простым для построения, тем более что не требует сверх затрат. Ниже мы обязательно рассмотрим вариант построения столбчатого фундамента из асбестовых труб своими руками.

Создание фундамента из асбестовых труб

Кирпич. Так же является популярным вариантом для столбчатого фундамента. Но следует отметить, что данный материал имеет скорее больше недостатков, чем преимуществ. Достоинство кирпича в долговечности и высокой прочности. Недостатком является сложность кладки кирпича в шурфе, дороговизна материала и подвержение деформациям вследствие пучения почв (т.к. конструкция не монолитная).

Столбчатый фундамент из шлакоблоков

Дерево. Столбчатый фундамент из деревянных столбиков является наиболее дешевым и экономичным вариантом, который подходит для сооружения легких построек (к примеру, беседки). Еще одно достоинство древесины – простота монтажа, но данный материал имеет существенные недостатки. К ним относится маленький срок службы фундамента (если только бревна не обработать хорошим антисептиком и тщательно не заизолировать от воздействия с водой), а так же сложная система гидроизоляции, без которой не обойтись.

Железобетонный фундамент. Так же хороший вариант для столбчатого фундамента, построение которого мы рассмотрим ниже. Преимущество бетонного столбчатого фундамента заключается в хорошей прочности, долговечности и неплохим соотношением критериев цена-качество.  Недостатком данного фундамента является затрудненность в возведении съемной опалубки под столбики.

Исходя из перечисленных вариантов стройматериалов для столбчатого фундамента, следует обратить внимание на то, что фундамент может быть как монолитный, так и сборный.

Конечно, предпочтение необходимо отдавать монолитному фундаменту, т.к. в его конструкцию обязательно входит арматура, позволяющая выдерживать нагрузки не только на растяжение, но и на изгиб.

Если выбирать сборный столбчатый фундамент, который состоит из кирпичей, то следует понимать, что во время заморозков почва будет неоднократно размерзаться/замерзать, в результате чего будет происходить процесс выталкивания столбиков к поверхности. Данные деформации способствуют разупрочнению швов кирпича, которое приведет к тому, что кирпичные столбики потрескаются и конструкция станет подвергаться перекосу, а это очень большие проблемы, т.к. ремонт фундамента не только очень сложный, но и материально затратный.

Поэтому мы все же рекомендуем сооружать монолитный столбчатый фундамент, но перед этим обязательно сделать расчет фундамента, о котором мы сейчас и поговорим.

Расчет столбчатого фундамента

В отличие от собратьев столбчатого фундамента – ленточного и свайного фундамента, которые требуют обязательной помощи специалистов в расчете, данный вид фундамента можно рассчитать самостоятельно. Для этого необходимо руководствоваться простейшими факторами, которые влияют на прочность и конструкцию фундамента, а именно:

Вид почвы. Исходя из того, какая почва преобладает на вашем дачном участке, необходимо правильно выбрать конструкцию столбиков. Если почва имеет высоко расположенные грунтовые воды, то необходимо осуществлять дополнительные мероприятия, к которым уже обязательно следует задействовать специалистов. Если высокорасположенных грунтовых вод не наблюдается и почва не пучащая, столбчатый фундамент можно смело возводить.

Глубина промерзания почвы. От данного фактора зависит многое. Столбики необходимо обязательно заглублять ниже глубины промерзания, иначе в зимнее время они будут сильно подвергаться деформациям. Глубина промерзания почвы в нашем регионе составляет порядка  1 метра, поэтому столбики необходимо заглублять на 1,2, а лучше на 1,5 метра.

Вид фундамента и вес конструкции.  Так же немаловажный фактор, определяющий шаг между столбиками, а также их глубину. Для нормальных условий принято устанавливать столбики на расстоянии 2 метров друг от друга. Тут же следует отметить, что установка столбиков производится на наиболее важных узлах постройки: внешние углы, пересечение и примыкание внутренних стен, под печью (если они имеется) и т.д. Глубина установки столбиков так же индивидуальна для каждого участка, но принято выбирать глубину от 1,5 до 2 метров (не забываем, что размеры пригодны для легких сооружений).

Столбчатый фундамент своими руками: инструкция по построению

Наиболее популярными видами столбчатого фундамента являются столбчатый фундамент из асбестовых труб и железобетона, сейчас мы их и рассмотрим.

Столбчатый фундамент своими руками

Подготовительные работы для обоих видов одинаковы. Сначала создаем чертеж–схему фундамента, на котором указываем все точные размеры между столбиками, а так же форму всей площади фундамента. Далее подбиваем смету строительных материалов и приобретаем все необходимое.

После этого приступаем к подготовке местности. Первым делом с помощью колышков и веревки размечаем территорию, на которой будет создан столбчатый фундамент своими руками.

Потом снимаем на всей площади слой дерна на глубину до 30 см. Делать это необходимо для того, что бы в дальнейшем создать дренажный слой из песка и щебня, а также обезопасить место под будущей постройкой (где будет небольшая пустота между полом и землей) от прорастания растений.

Как вы уже поняли, дальше при помощи ручного бура вырываем необходимое количество шурфов для столбиков. Следует отметить, что поперечное сечение шурфов должно превышать на 10-15 см поперечное сечение столбиков, т.к. будет необходимо место для гидроизоляции, кладки кирпича и других технологических мероприятий.

После того как шурфы будут подготовлены, переходим к созданию столбиков.

Создание столбчатого фундамента из асбестовых труб

После того, как все подготовительные работы будут произведены, переходим к основному процессу.

Видео пример создания столбчатого фундамента из асбестовых труб

Первым делом создаем на дне шурфов подсыпку из песка и щебня, которую тщательно утрамбовываем. Далее берем асбестовые трубы диаметром не менее 20 см и устанавливаем на дно шурфа. Внутрь труб необходимо обязательно поместить 2-3 прута арматуры, которые так же необходимо плотно вдавить в почву (что бы они вошли на 15 см вниз). Диаметр прутьев должен составлять 12-14 см, а сама арматура должна быть ребристой, что бы осуществилось хорошее сцепление арматуры с бетонным раствором. Забыл сказать, что прутья арматуры необходимо заранее перевязать на поверхности проволокой через каждый 50 см. Длина прутьев должна быть следующей 20 см + глубина шурфа + 20 см. Последние 20 см необходимы для того, что бы вертикальный прутья связать с горизонтальными, которые будут укладываться на горизонтальной составляющей фундамента. После этого вовнутрь труб и вокруг них необходимо залить бетонный раствор и пока он не схватился, строительным уровнем проверить ровность фундамента и при необходимости скорректировать ее.

Вот столбики и готовы, их запрещается трогать до полного  застывания. В это время можно подвести к постройке различные коммуникации, а когда раствор застынет, создавать горизонтальную составляющую фундамента – ростверку, которая создается из сборных бетонных блоков либо монолитным сооружением из арматуры и раствора, которые оконтуриваются съемной деревянной опалубкой.

Создание монолитного столбчатого фундамента своими руками

Видео-урок создания монолитного столбчатого фундамента своими руками

Создание монолитного столбчатого фундамента своими руками не сильно отличается от вышеуказанного метода. Все что нужно, это в шурфах установить вертикальные съемные опалубки, распереть их между стенками шурфа и переходить к созданию самих столбиков. Для этого используется бетонный раствор (цемент марки М200 и выше). Обязательно создаем арматурную обвязку внутри опалубки, так же как и в предыдущем случае и заливаем бетонный раствор. Не забывайте, что прутья арматуры должны обязательно выходить на поверхность минимум на 20 см.

Связка арматуры

Как только столбики схватятся, сбиваем опалубку и переходим к гидроизоляции опор. В данном случае рекомендуется использовать рубероид, которым обворачиваем столбики в 2-3 раза. После этого переходи к созданию второй составляющей столбчатого фундамента – ростверки. Устанавливаем опалубку, в ней перевязываем горизонтальный прутья арматуры с вертикальными и заливаем бетонный раствор.  Оставляем ростверки до полного застывания, после чего создаем гидроизоляцию тем де рубероидом и поверх ростверки укладываем плиты перекрытия. Вот, собственно и весь процесс создания столбчатого монолитного фундамента своими руками.

Обращаем ваше внимание на то, что раствор необходимо замешивать в бетономешалке, что бы получилась однородная консистенция.

Так же обязательно обустраиваем фундамент забиркой, которая защитит его от попадания под постройку снега и порывов ветра. Забирку делают из кирпича либо бутового камня.

Создание забирки своими руками

Что касается опалубки, то ее делают из оструганных досок, толщиной не менее 3 см (лучше 5).

Как сажать рядом со зданием | Руководства по дому

Автор: SF Gate Contributor Обновлено 28 сентября 2021 г.

Зданиям без озеленения не хватает естественной красоты по сравнению с хорошо благоустроенными зданиями. Растения добавляют красок вокруг фундамента и помогают смягчить резкие архитектурные линии зданий и домов. С добавлением нескольких кустов, деревьев и цветов недавно построенное здание может выглядеть так, как будто оно стояло годами, потому что оно сливается с окружающей растительностью.

Растения помогают впитывать влагу вокруг фундамента, уменьшая проблемы с дренажем и сохраняя здание сухим. Расстояние — самый важный фактор, который следует учитывать при посадке растений рядом со зданиями. У каждого растения должно быть место, чтобы вырасти до зрелости.

  1. Позвоните в сервисную службу поиска, прежде чем планировать ландшафтный дизайн и начать рыть ямы для цветов, кустарников и деревьев. Они отмечают вокруг фундамента здания подземные инженерные коммуникации, такие как трубы природного газа, магистральные водопроводные трубы, магистральные канализационные трубы, основные электрические сети и оптоволоконные кабели.Прокол одного из них может привести к дорогостоящим повреждениям и даже к травмам или смерти.

  2. Выровняйте почву вдали от фундамента здания при подготовке почвы для посадки растений рядом со зданием. Выравнивание почвы вдали от здания позволяет воде стекать с почвы, предотвращая повреждение фундамента из-за стоячей воды.

  3. Держите почву на расстоянии не менее 12 дюймов от сайдинга. Вода и почва на фундаменте могут повредить сайдинг, вызывая плесень, грибок и гниль; это также помогает предотвратить повреждение дома грызунами.Вы можете построить приподнятую грядку или установить полиэтиленовую пленку на фундамент, которая будет служить барьером между почвой и фундаментом.

  4. Выбирайте растения, которые дополняют архитектурный стиль вашего дома, и со зрелыми размерами, соответствующими масштабу здания. Если у вашего дома сильные линии симметрии, вы. Возможно, вы захотите усилить эту симметрию с помощью столбчатых растений, таких как туи, или вы можете пожелать смягчить ее с помощью округлых кустарников, — объясняет этот старый дом. Фундаментные растения, такие как средний кустарник, помогают обрамлять здания и скрывают неприглядный фундамент из бетона, камня или цементных блоков.Визуализируйте, как различные растения, цветы, деревья и кусты будут выглядеть и вписываться в полную зрелость вокруг здания, чтобы получить представление о том, что сажать, чтобы наилучшим образом использовать имеющееся у вас пространство.

  5. Принимайте во внимание размер корневой системы растения в зрелом возрасте, когда выбираете, что сажать и как далеко их следует сажать от фундамента. Вы можете сажать растения с небольшой корневой системой, такие как однолетние цветы, на расстоянии не более 6 дюймов от фундамента здания. Посадите небольшие кусты на расстоянии не менее 1 фута от фундамента или оставьте несколько футов для больших кустов, таких как калина.Корни могут привлекать насекомых, таких как термиты, приводя к заражению, если растения находятся слишком близко к фундаменту здания.

  6. Сажайте деревья достаточно далеко от здания, чтобы корни могли расшириться, и чтобы навес не мешал линией крыши по мере роста дерева. Посадка деревьев слишком близко к зданиям приводит к задержке роста деревьев и повреждению фундамента здания. Как правило, Фонд Дня Арбора рекомендует сажать небольшие деревья до 30 футов высотой на расстоянии 8-10 футов от одноэтажного здания, сажать средние деревья на расстоянии 30-70 футов на расстоянии не менее 15 футов от здания и сажать более высокие деревья. минимум 20 футов от здания.При посадке из угла одноэтажного здания сажайте небольшие деревья на расстоянии 6-8 футов, 12 футов для средних деревьев и 15 футов для больших деревьев.

  7. Сажайте высокие прямостоячие растения, такие как английский дуб, можжевельник или кипр, чтобы придать дому иллюзию высоты. Небольшие деревья или столбчатые кустарники, такие как туи, посаженные в углу дома, смягчают здания и вписывают их в окружающий ландшафт. Избегайте сажать высокие деревья и кустарники перед окнами, чтобы естественный солнечный свет не блокировался по мере того, как растения достигают зрелости.

  8. Высаживайте различные типы растений в порядке убывания высоты от здания. Например, вы можете посадить кусты среднего размера позади клумбы, добавить ряд небольших кустов впереди, а затем добавить несколько многолетних или однолетних цветов в первый ряд. Наслоение растений смягчает резкие архитектурные линии и может сделать небольшое здание больше.

  9. Завод в соответствии с потребностями каждого растения в солнечном свете. Растения, которым необходимо полное солнце, следует сажать на стене, обращенной на юг или запад, а те, кто предпочитает тень, лучше всего на стене, обращенной на север и восток.Когда вы сажаете тенелюбивое растение на открытом солнце, требуется особый уход, чтобы защитить растение от высыхания.

  10. Подставьте решетку или аналогичную конструкцию к стене дома, чтобы приучить вьющиеся растения, такие как розы и клематисы, расти вертикально.

  11. Покройте почву вокруг всех растений мульчей от 2 до 4 дюймов, чтобы предотвратить появление сорняков и помочь контролировать влажность.

  12. Подсказка

    Выберите местные растения для вашего района выращивания, чтобы растения процветали в ваших условиях выращивания.Эти растения естественным образом эволюционировали, чтобы расти в вашем районе, и для их здорового развития требуется очень мало внешнего ухода.

Как сделать кладку фундамента. Раздел фундамента. Свайные, столбчатые и ленточные монолитные фундаменты в разрезе.

2 февраля. Фонд Просмотры 2636. Комментарии к записи, как сделать фундаментальный разрез №

Каким бы ни был фундамент здания, в первую очередь он играет роль опоры, на которой держится конструкция возводимого объекта.К тому же основание позволяет защитить конструкцию от различных сейсмических угроз. Также он играет роль гидроизоляции и теплоизоляции для основания. Качественный фундамент должен успешно справляться со всеми этими функциями. Это зависит не только от его конструкции, но и от того, насколько хорошо он был подобран для конкретного случая. Вывод о том, подходит ли этот тип фундамента, только после изучения продольного и поперечного сечения конструкции основания. Поэтому в этой статье мы расскажем вам об этом более подробно, а также узнаем, как сделать фундаментальный надрез.

Основные разновидности

Найдено четыре типа фундамента:

  1. Плита.
  2. Свая.
  3. Лента.
  4. Столбчатый.

Технические характеристики:

  1. Плитный фундамент выполняется в виде монолитной плиты, которая закрепляется на земле.
  2. Основание сваи оформлено в виде балочной конструкции, которая фиксируется на стержнях, вкручиваемых в землю.
  3. Под поясными фундаментами понимают основания, которые выполнены в виде относительно прямой стены, вбитой в землю.Его еще называют ленточкой. Она повторяет контуры фасада.
  4. Столбчатый фундамент обычно состоит из прочной конструкции из балок.

Каждый из указанных видов основы существенно отличается друг от друга. Поэтому перед тем, как выбрать наиболее подходящий из них для конкретного случая, необходимо внимательно изучить особенности их строения. И к решению этого вопроса нужно подходить очень внимательно. Затем рассмотрим основы в контексте.Типу ленты уделим немного больше внимания.

Раздел основы ленты

Ленточный монолитный фундамент в разрезе

Для сборки этого типа основания можно использовать три разных типа строительных материалов — это кирпич, блоки и бетон. В каждом случае структура этой базы будет примерно одинаковой. При изучении устройства и конструкции ленточной основы можно увидеть следующее:

  1. Основание лежит на насыпной подушке из гравия и песка, толщина слоя которого достигает 150-200 миллиметров.За счет наличия такой подушки увеличивается несущая способность поддерживающего грунта.
  2. Одновременно на подметале находится слой гидроизоляции и плита низа фундамента. Гидроизоляция обязательно должна быть при фундаменте с низкой несущей способностью.
  3. Если основание укладывается в плотных грунтах, то можно устанавливать подошву, используя кладку специальных фундаментных блоков. Вместо этого допускается заливка бетона в предварительно открытую траншею, расположенную на дне котлована.Обычно ширина подошвы составляет 600-1100 миллиметров.
  4. На подошву опирается стена фундамента. В некоторых случаях основой для него служит объемная подушка. Стена может состоять из кирпича, блоков или возводиться путем заливки бетона в армированную опалубку. С внутренней и внешней стороны укладывается слой утеплителя и вертикальной гидроизоляции. Чаще всего ширина стенки основания составляет 400-600 миллиметров. Это не считая утеплителя и гидроизоляции. Высоту основания можно рассчитать, сложив размеры глубины почвы, высоты основания и размера плиты основания.
  5. Роль столярных изделий в данном случае играет верхняя грань фундамента. Поверх стен допускается насыпать дополнительный армирующий пояс, благодаря которому собираются дефекты кладки.

При изучении концевого сечения основания ленты можно выделить структуру треугольной плиты (сцены), примыкающей к основанию примерно нулевого уровня грунта. Эта печь защищает прилегающий к основанию грунт от воздействия влаги и низких температур, что позволяет значительно снизить степень его деформации и радиации.

Устройство фундаментного фундамента

Для возведения такого фундамента потребуются следующие материалы:

  1. Цемент.
  2. Песок крупной фракции.
  3. Щебень (мелкий).
  4. Арматура.
  5. Проволока для вязания.
  6. Опалубка металлическая (можно использовать деревянную).

Для возведения оснований разного типа потребуется разное количество строительных материалов. Для этого уже необходимо знать предварительные размеры будущей конструкции.При строительстве жилого дома с несколькими комнатами, прихожей, подсобного помещения необходимо учитывать следующие значения:

  • строительство по периметру,
  • необходимое количество разделов,
  • общая длина выбитой траншеи.

Расчет:

  1. Для заливки рекомендуется использовать ленту шириной 600 миллиметров и высотой 900 миллиметров. Затем, чтобы получить необходимое количество бетона, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах), высоту ленты (в метрах).
  2. Также можно рассчитать количество песка, необходимое для подушки. Так как траншея не может быть ровной, то в расчетах лучше использовать среднюю толщину подушки. Чтобы получить необходимый объем песка, нужно умножить три числа: общую длину траншеи, ширину ленты (в метрах) и среднюю толщину подушки (в метрах).
  3. Для постройки каркаса нужно взять арматуру сечением 13 миллиметров, а для перемычек 8-9 миллиметров.

Монтаж ленточного фундамента выполняется по следующей схеме:

  1. Сначала нужно выкопать траншею, учитывая, что подушка упадет на дно.
  2. После этого подушка засыпает в отсыпанную траншею.
  3. Теперь следует приступить к установке опалубки, которая фиксируется рельсами. Для обрезных струбцин используются струбцины.
  4. Перед укладкой каркаса в траншею на подушку-подушку нужно залить слой бетона толщиной 70-100 миллиметров.Подушка должна быть установлена ​​так, чтобы она выходила по всему объему ленты на равном расстоянии. Также важно, чтобы армирование нигде не выполнялось.
  5. После этого следует закрепить получившийся дизайн и приступить к заливке. Чтобы использовать тональный крем, вам придется подождать 21 день, пока он окончательно не затвердеет.

Фундамент вырезанный плитный

Врезка фундамента: чертеж

  1. Фундамент черепичный в разрезе аналог ленточный.Но в этом случае ширина ленты совпадает с размерами конструкции фасада. В остальном, включая устройство в продольном сечении, будет такое же, как и у стержня.
  2. Итак, посмотрев на основание выреза внизу можно увидеть подсыпку, которая закрыта и защищена от влаги. В качестве рулонной гидроизоляции обычно используют рулонный рубероид.
  3. Подкладка Up представляет собой монолитную плиту, которая заливается в съемную опалубку. Он также имеет две горизонтальные решетки в качестве усиления.Между ними устанавливаются гладкие штифты.
  4. Залил нижнюю зону отмостки шириной от 0,7 до 1,2 метра.
  5. Для теплоизоляции фундамента на концах плит монтируются термостойкие панели. Общая толщина пластины составляет около 500 миллиметров.

Из этого можно сделать вывод, что такой грунт относится к базам плавучего типа незахороненным. Роль ростверка играет верхняя поверхность плиты.

Свайный фундамент: разрез

  1. Этот тип основания состоит из свайного поля, которое представляет собой серию утопленных опор.Минимальная глубина проникновения 2,3-2,5 метра, максимальная — 24 метра. Поверх столбов устанавливают балочный или плотный фундамент.
  2. Диаметр каждой опоры менее 0,9 метра. Длина и ширина балки варьируется от 400 до 600 миллиметров. Толщина ростверка от 200 до 300 миллиметров.
  3. Фундамент на разрезных сваях зависит от типа опорного элемента. Таким образом, различие железобетонных свай, винтовых или деревянных. Первые из них представляют собой устойчивые стержни с круглым поперечным сечением.Их конструкция может быть как полой цилиндрической монолитной пятой. Спиральная свая — это обычная труба, к которой приваривается нижняя часть лопасти, а вверху — фиксирующая опора. Деревянные сваи имеют канонический бочкообразный наконечник.
  4. В некоторых случаях опора врывается в фундамент плота примерно на 30-50 миллиметров. При этом выполняется совместно с армированием усиленного ростверка.
  5. В состав заглушки 2 входит слой свайного фундамента: отделка и теплоизоляция.Он находится в отмостке, которая окружает базовые дорожки.

Фундамент опоры: разрез

Этот тип основания имеет аналогичную конструкцию с свайным основанием. Он состоит из коротких стопок круглой или квадратной формы. Он укладывается амплитудой, выполненной в виде бетонных балок. Если посмотреть на разрез такой базы, можно увидеть следующее:

  1. На шлифованном песке лежит подушка в виде пластины толщиной до 350 миллиметров.
  2. Сверху устанавливается столб, который может быть монолитным или блочным.
  3. Поверх опор укладывают бетонные балки шириной 400-800 миллиметров.
  4. Вокруг контура фундамента есть перстень. Если используется основание с высокими колоннами и короткими балками, в него укладывается кирпичное основание.
