С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.

Отличия свайного основания от плитного или ленточного состоят в следующем:

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

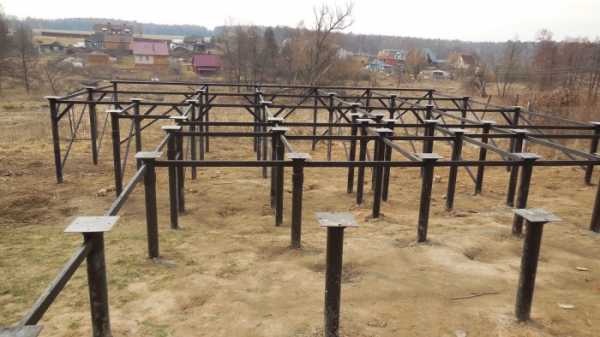

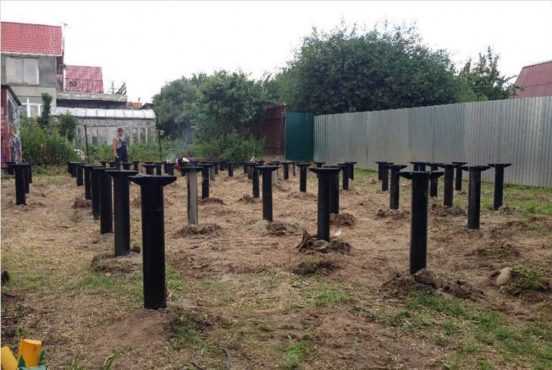

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.

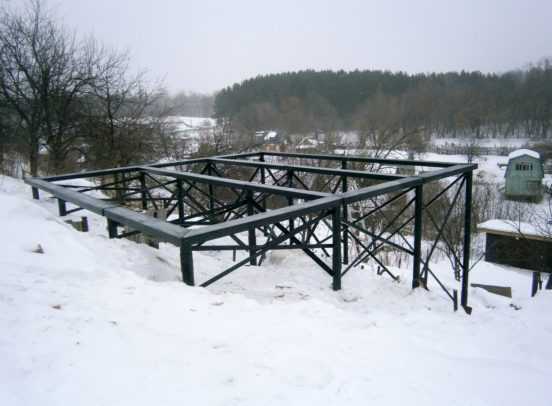

  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

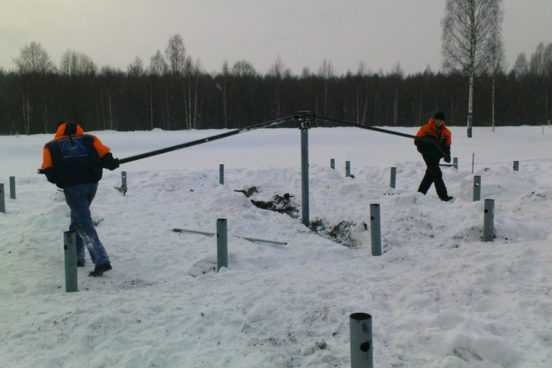

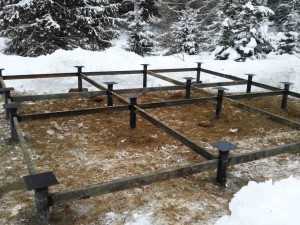

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

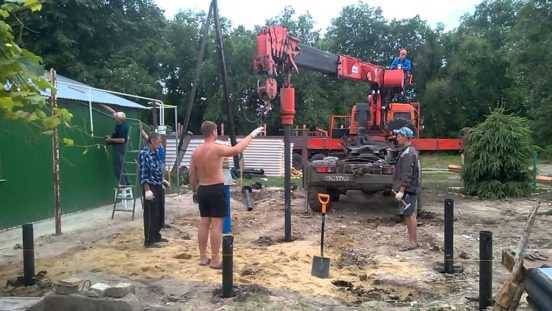

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Фотогалерея: примеры сооружений на винтовых сваях

pp.jpg pp.jpg pp.jpg pp.jpg pp.jpg pp.jpg

Основные виды свай

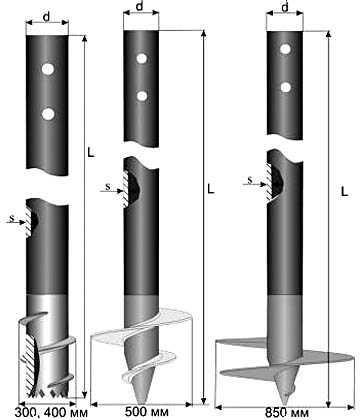

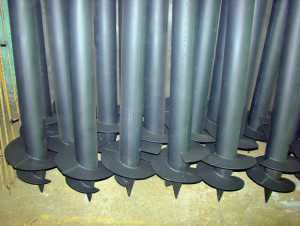

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

  1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
  2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
  3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

    Для бани размером 6х6 м понадобится от 10 до 14 свай

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

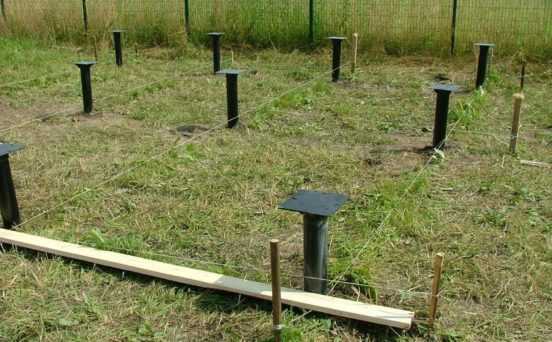

    Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

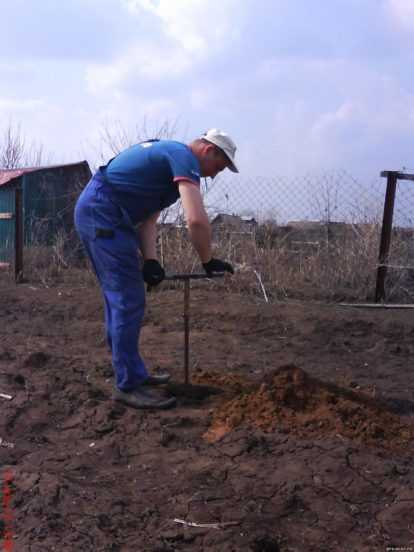

    Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

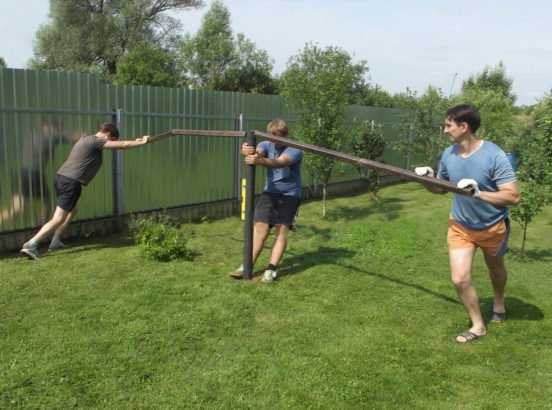

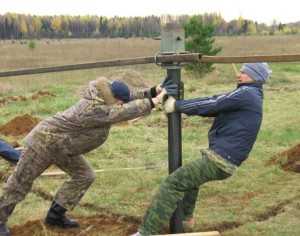

    В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

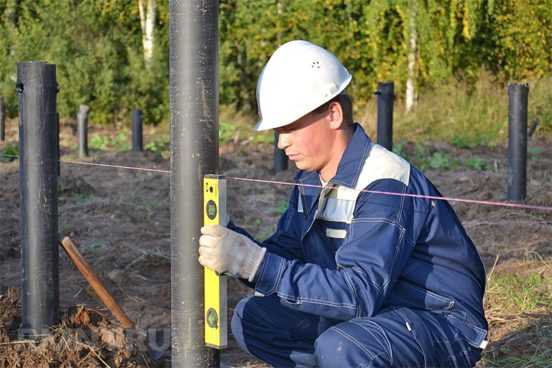

    Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

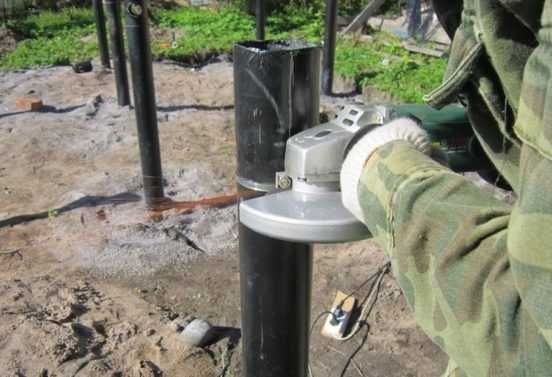

    Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

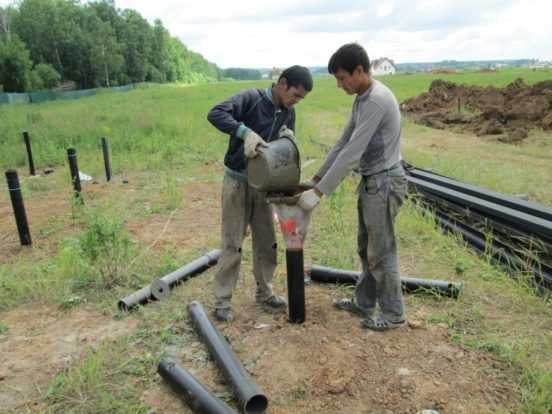

    Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

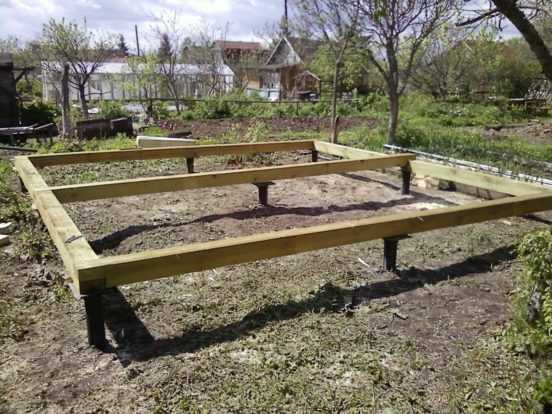

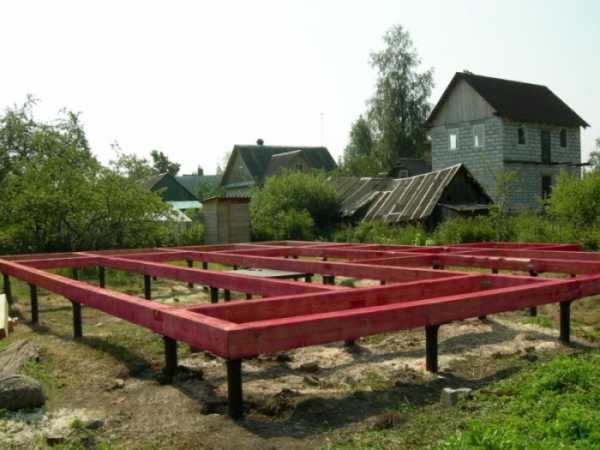

    Для лёгкого сооружения ростверк можно сделать из бруса

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Отзывы о винтовом фундаменте

Себе дом поставил на винтовые сваи и другим рекомендую. 2 года, брус уже сел, проверял сваи по лазернику, не ушли ни на миллиметр.

ofrost

https://forums.drom.ru/house/t1151964060.html

Уже 7 лет моя дача стоит на фундаменте из винтовых свай. Сваи ввинчивались собственными силами. Дом все это время стоит без малейших движений…Я рекомендую фундамент из винтовых свай, но не стоит на нем экономить. Лучше перестраховатся и сделать в половину дороже, чем потом исправлять.

кАминь

http://otzovik.com/review_4687813.html

У меня дом на винтовых сваях. Под площадью 54 завинчено 10штук. Дому 2 года, но дом из сендвич-панелей. Сваи 2,5 метра, 0,5 торчит над землей. Нареканий нет нам нравится. Собираемся делать 2 этаж.

simonshik

http://www.e1.ru/talk/forum/read.php?f=120&i=232816&t=232816

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

Свайно-винтовой фундамент своими руками + пошаговая инструкция

Фундамент представляет собой основу любого строения. В некоторых случаях установка массивного плитного или монолитного ленточного основания невозможна, поэтому происходит использование винтовых свай. Перед тем, как сделать свайный фундамент своими руками, необходимо подробнее узнать о процессе проведения, работ, так как только при соблюдении всех правил можно создать надежное основание для дома.

Достоинства и недостатки свай

К преимуществам свай можно отнести:

  1. Возможность повторной установки. Если сваи использовались длительное время в качестве опор для дома, их можно применять и после того, как конструкция будет разобрана. Демонтируются винтовые сваи без каких-либо повреждений.
  2. Отсутствие необходимости в проведении большого объема земельных работ. Стоит отметить, что возведение свайно-ростверкового фундамента своими руками может происходить на участках с подвижным грунтом.
  3. Скорость проведения работ. Создание свайного фундамента может происходить в течение 2 дней.
  4. Возможность создать дом сразу же после возведения основания.
  5. Универсальность. Свайный фундамент подходит для строительства различных типов построек.
  6. Длительный срок службы. Свайный фундамент может использоваться в течение 150-200 лет.
  7. Относительно низкая стоимость, если сравнивать с ленточным основанием.
  8. Отсутствие строительного мусора после проведения работ.

Но у подобного типа фундамента имеются и недостатки. К ним можно отнести:

  1. Невозможность построить конструкцию на скальном грунте.
  2. Проседание грунта в случае если обследование участка было произведено неверно.
  3. Деформирование опор, происходящее из-за нарушения технологии. В пример можно привести не вкручивание опор, а их установку в заранее выкопанные ямы. Также причиной деформации может стать неправильно созданная обвязка опор.
  4. Возможность установки только небольших домов.

Так как многие загородные дома создаются одноэтажными, свайный фундамент набирает все большую популярность.

Когда выбирается свайный фундамент

Свайное основание может создаваться при строительстве как промышленных, так и жилых построек. Такие опоры применяются даже при строительстве двухэтажных построек на слабых грунтах. Сваи позволяют сократить время создания дома и количество затрачиваемых средств. Такой фундамент создается по следующим причинам:

  1. Наличие слабого верхнего грунтового слоя. Такие грунты обычно содержат перегной, торфяную примесь и глину. В таком грунте обычно присутствует большое количество воды. В таких условиях необходимо перенести нагрузку на более плотные слои грунта.
  2. Увеличенная плотность грунта. В таком случае применение свайного фундамента позволяет уменьшить объем земельных работ. При этом снижаются расходы на подготовку участка, ведь перед установкой свайного основания не нужно создавать траншею или котлован и нанимать тяжелую строительную технику.

Стоит отметить, что свайный фундамент может быть ростверковым, винтовым и ленточным. Каждый указанный тип основания имеет определенные преимущества. Перед тем как сделать свайный домовой фундамент стоит тщательно подготовиться к проведению работ.

Проведение подготовительных работ

Винтовой фундамент может создаваться как под небольшое строение, так и под загородный дом. Сваи можно создавать самостоятельно, учитывая параметры таких изделий. Поместить сваи в грунт также можно собственными руками, не нанимая профессиональных строителей.

При создании винтового основания не стоит экономить на материалах, так как от этого зависит надежность будущего строения. Все сваи перед проведением работ необходимо очистить от ржавчины, если она имеется. Для защиты от влаги их стоит покрыть специальным составом.

Важно обратить внимание на качество сварного соединения лопасти и трубы. Если элементы будут сварены плохо, во время установки дома они могут деформироваться, что приведет к проседанию опоры.  Если сваи создаются самостоятельно, необходимо предусмотреть отверстия для продевания штанги, которая будет использоваться для вкручивания. Перед тем как сделать свайно-винтовой фундамент, необходимо составить чертеж и перенести его на участок.

Разметка

Перед монтажом конструкции важно точно произвести расчеты, определив места, в которых должны располагаться сваи. Стоит отметить, важно точно определять размер нагрузки на опоры. Если неправильно произвести расчеты, ростверк в некоторых местах может начать провисать. Это приведет к перекосу стены и появлению трещин.

Все опоры должны располагаться таким образом, чтобы нагрузка на каждую из них распределялась равномерно. Чтобы точно рассчитать нагрузку, необходимо составить план будущего строения и определить места, где именно на фундамент будет действовать наибольшая нагрузка. Площадь, на которой будет создаваться строение, необходимо разделить на прямоугольники.  При этом важно учитывать, что сваи должны находиться под несущими балками дома.

Рассчитав нагрузку на фундамент можно точно определить количество свай, зная какую нагрузку может выдержать каждая опора. После создания плана необходимо установить колышки и натянуть между ними шнур, чтобы точно знать, где необходимо разместить сваи. После разметки территории важно проверить расстояние между отмеченными точками, чтобы быть уверенным в том, что все рассчитано верно.

Этапы выполнения работ

Перед началом работ необходимо изучить пошаговую инструкцию по созданию основания своими руками. Строительство происходит в несколько этапов:

  1. Сначала происходит создание лунок глубиной не более 15 см в месте, где будут устанавливаться сваи. Ширина лунок должна быть больше диаметра устанавливаемых опор примерно на 3 см.  Некоторые опытные строители совершают создание свайного фундамента без выкапывания лунок. Это способствует повышению устойчивости сваи. Но стоит помнить, что при ручном ввинчивании опоры такие лунки позволяют использовать меньше усилий. Нельзя выкапывать ямы и устанавливать в них опоры, так как в таком случае они будут ненадежно закреплены в грунте. Важно учитывать, что сваи должны вкручиваться в грунт, на котором ранее не производились земляные работы. В противном случае основание будет ненадежным.
  2. После выкапывания лунок происходит установка сваи и ввинчивание ее при помощи штанги. Во время выполнения такой работы необходимо постоянно проверять вертикальность устанавливаемой опоры. Для этого лучше работать втроем, чтобы не отвлекаться на слежение за положением сваи. Погружение должно производиться ниже уровня промерзания грунта.
  3. На следующем этапе осуществляется выравнивание всех свай по уровню. Излишки необходимо срезать при помощи болгарки.
  4. Затем происходит заливка в установленные сваи бетонного раствора. Это способствует увеличению прочности опор и снижение скорости возникновения коррозии.
  5. После этого происходит приваривание к сваям металлических пластин с отверстиями, сделанными для закрепления ростверка. Их нужно изготовить или приобрести заранее. Если используется деревянный ростверк, происходит соединение при помощи болтов. Затем нужно сделать обвязку и проверить надежность всех соединений.

Во время создания ростверка необходимо следить за тем, чтобы все его элементы находились в горизонтальном положении. Перед тем, как сделать цоколь на свайном фундаменте, стоит выбрать определенный материал. Часто используются декоративные панели, так как они имеют низкую стоимость и не требуют большого количества времени на установку. Для создания цоколя сначала устанавливается деревянная обрешетка, на которой и закрепляется облицовочный материал.

Для получения более подробной информации о проведении работ стоит посмотреть представленное видео о создании свайного фундамента своими руками.

bouw.ru

Делаем винтовой фундамент своими руками

С уверенностью можно сказать, что монтаж качественного и подходящего фундамента – это одна из самых главных задач, которую следует соблюсти при строительстве любого дома.

Заметим, что именно фундамент – это основа каждого строения. Соответственно, какие либо ошибки, допущенные при установке фундамента, могут обойтись его владельцу очень дорого.

Поэтому, при неимении достаточного опыта, лучше всего доверить строительство фундамента для своего дома исключительно профессионалам, которые способны осуществить монтаж таким образом, что дом может довольно надежно простоять не один десяток лет и при этом не требовать дорогостоящего ремонта.

Виды фундаментов, на которые следует обратить внимание

Первым делом, до начала производства строительных работ, необходимо точно определиться, какая именно конструкция будущего фундамента будет самой подходящей. Можно выбрать монолитную фундаментную плиту, можно использовать ленточный фундамент, а также столбчатый или  фундамент на винтовых сваях, который получил довольно широкое распространение из-за своей недорогой стоимости и практичности.

В случае, когда необходимо установить фундамент для будущего коттеджа, а также  дачного домика, который будет построен по каркасной технологии, щитового, или иного вида деревянного материала, достаточно целесообразным вариантом будет использовать новую технологию, которая предусматривает фундамент на винтовых сваях.

Если человек имеет достоверную информацию о благоприятности грунта на своем участке, а именно отсутствие больших камней, корней, различных торфяных, а также известняковых заложений, имеет смысл установить винтовые сваи без привлечения дополнительной силы, а также без использования специализированной техники.

Качественный  винтовой фундамент можно создать и своими руками

Если владелец земельного участка решил строить винтовой фундамент своими руками, необходимо знать несколько обязательных факторов и неукоснительно их соблюдать. Монтаж винтовых свай включает в себя следующее.

Сваи должны завинчиваться на заранее просчитанную глубину. Затем следует осуществить подрезку, но не забывать и выдерживать установленный горизонтальный уровень. Полости имеющихся свай заливают качественным цементно-песчаным раствором.

Такое инженерное решение необходимо для того, чтобы вытеснить весь имеющийся воздух из свай, так как это в дальнейшем будет значительно препятствовать возникновении коррозии, а главное даст возможность укрепить всю будущую конструкцию.

Как только работа выполнена, сверху к сваям следует приварить так называемый оголовок. Необходимые места для осуществления приварки должны быть заранее обработаны специальным составом, который должен надолго обеспечить защиту сварного шва от коррозии. После монтируется обвязка из металла. Можно выбрать такой материал как дерево.

Способы, которые применяются для установки винтовых свай

 Соорудить  винтовой фундамент своими руками можно двумя способами, а именно вручную или механическим способом.

Естественно, механический способ гораздо легче, однако при этом понадобиться специальная техника, услуги которой также стоят некоторых финансовых средств. Также, присутствуют и недостатки такого способа, а именно сложность выставить по сваи уровню.

Благодаря специальной форме и конструкции, а также непостоянной ширине, обычные винтовые сваи можно монтировать в грунт вручную. Данный способ требует увеличенного количества времени, а также некоторой физической силы.

Однако, такой монтаж получается намного качественнее. Следует также напомнить, что он применим для небольшого диаметра свай, так как большие изделия вкрутить человеку просто не под силу.
