Как установить ступени, подступенники, площадку и облицовочную доску на металлический каркас лестницы. Инструкция, видеоурок

Введение.

Установка ступени.

Установка подступенника.

Установка межэтажной площадки

Установка облицовочной доски

Дополнительные материалы к статье.

Введение

В данной статье подробно рассказывается о том, как установить деревянную ступень и подступенник на металлический каркас лестницы на второй этаж в доме. Вы также можете посмотреть видео этого урока:

Текст же данной статьи-инструкции вы можете распечатать и использовать как пошаговую инструкцию при самостоятельном изготовлении лестницы.

Если вы уже знакомы с тем, как спроектировать лестницу на второй этаж, как собрать ее металлический каркас и в каком порядке необходимо производить обшивку лестницы деревом, то можете приступать к изучению данной статьи. Если нет, то рекомендую ознакомиться с материалами, ссылки на которые приведены в конце. Все они помогут вам самостоятельно спроектировать и изготовить лестницу, практически любую из представленных на картинке.

Установка ступени

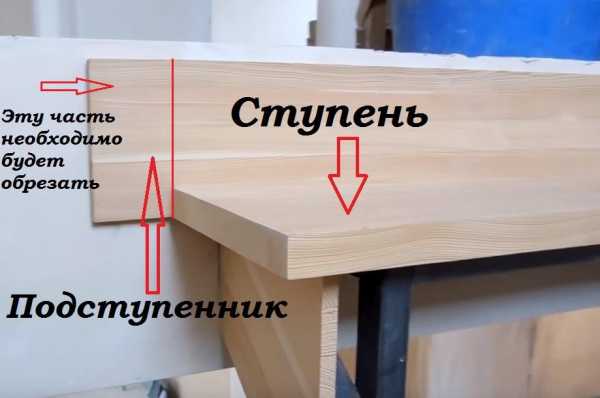

Начинаем с того, что ставим подступенник. В нашем случае его длина составляет 1200 мм, потому, что ширина самой лестницы 1200 мм, и подступенник впоследствие надо будет обрезать.

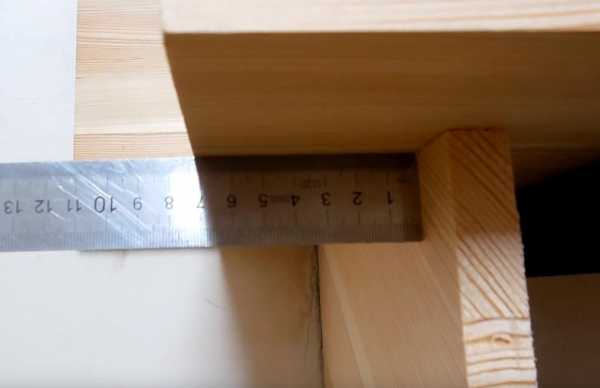

Также ставим ступень и замеряем расстояние от облицовочной доски до конца ступени. У нас получилось 72 мм. Для бокового свеса ступени нам надо будет оставить лишь около 30 мм, соответственно, 40 мм обрежем.

Обрезать 40 мм будем следующим образом. Сначала нужно определить, с какой стороны необходимо обрезать ступень. Для этого выбираем наиболее ровный, без каких-либо изъянов по фактуре древесины, сколов и т.п. торец ступени.

После этого, смотрим, какая боковая часть ступени будет видимой, а какая будет прилегать к стене или облицовочной доске. Обрезать, соответственно, будем с той стороны, которая прилегает к облицовочной доске. Берем уголок, уровень, отмеряем 40 мм и карандашом проводим линию отреза.

Поскольку обрезанная часть доски будет потом закрываться, то выполнить эту операцию можно лобзиком или обычной ножовкой.

Снова устанавливаем ступень и замеряем боковой свес — он получился длиной 32 мм. Что нам и требовалось.

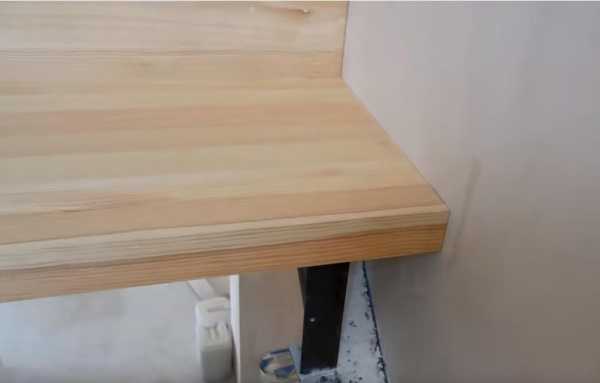

К стене ступень также подошла достаточно плотно. Незначительные щели и изгибы скроет облицовочная планочка.

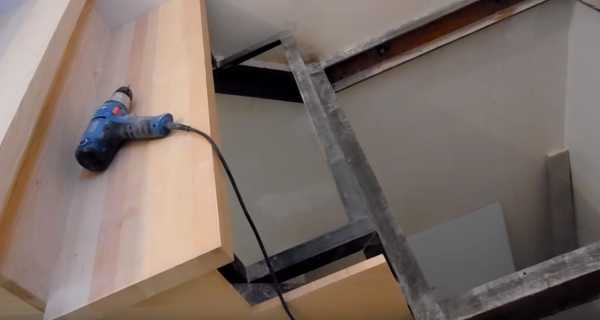

Теперь берем дрель, вставляем в нее сверло диаметром 2,8-3 мм и для того, чтобы впоследствии вкрутить саморезы, предварительно насверливаем отверстия.

Установка подступенника

Теперь переходим к установке подступенника. Здесь мы замечаем, что он у нас не помещается. Ширина стандартного подступенника — 200 мм, а в нашем случае он должен быть 193 мм. Значит, его необходимо укоротить.

Замеряем расстояние по обоим краям: с внешней и внутренней (у стены) сторон лестницы. Обрезать будем с нижней стороны, поскольку верхний, соприкасающийся со ступенью, край был обработан станком и более ровный.

С каждой стороны откладываем 191 мм. Делаем небольшой припуск, чтобы подступенник свободно входил под ступень.

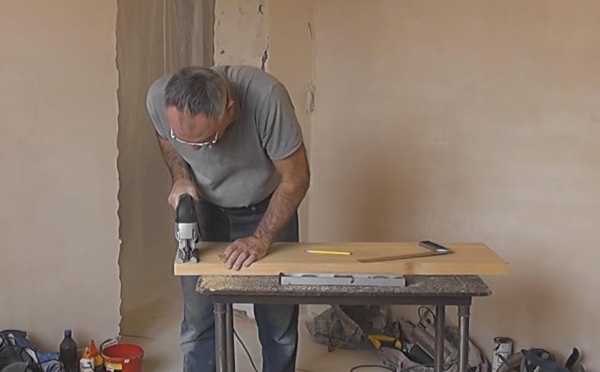

Ровную линию можно прочертить, взяв другой подступенник. Лобзиком обрезаем лишнюю часть.

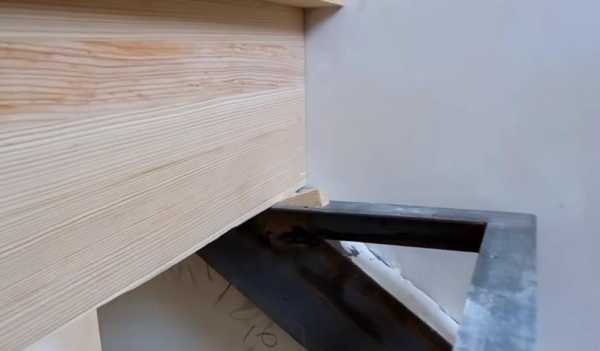

Установили подступенник, он точно вошел под ступень и с помощью таких вот клинышков, временно его фиксируем.

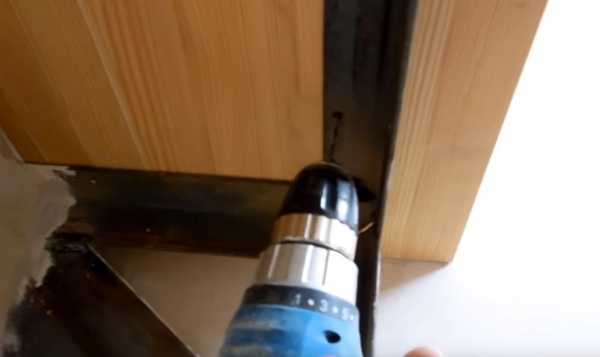

С обратной стороны приворачиваем подступенник к металлическому каркасу черными саморезами длиной 19 мм. Для этого используем Г-образную отвертку, которую можно изготовить самостоятельно.

Берем круглую арматуру 10 мм в диаметре, просверливаем ее насквозь и вбиваем биту.

В нижней части подступенника также просверливаем сквозные отверстия диаметром 4-5 мм, чтобы прессшайбой стянуть его со следующей нижележащей ступенью.

Аналогичные отверстия намечаются и просверливаются в ступени.

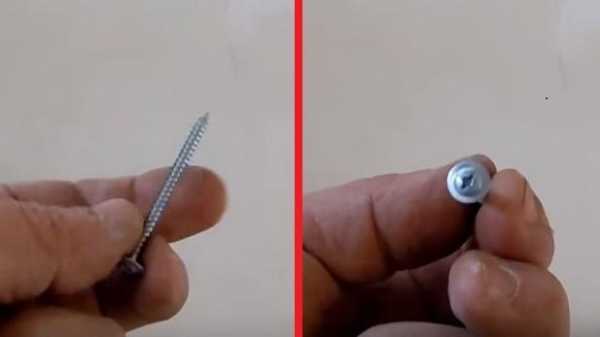

Для стяжки ступени и подступенника используем прессшайбу длиной 60 мм.

Аналогичные операции проводятся последовательно с каждой ступенью и подступенником.

Установка межэтажной площадки

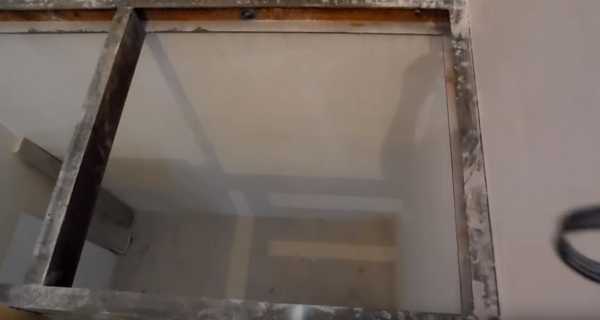

Работы по установке площадки начинаем без последней ступеньки перед ней, чтобы она не мешала. Сначала будем устанавливать площадку, а уже потом добавим ступень.

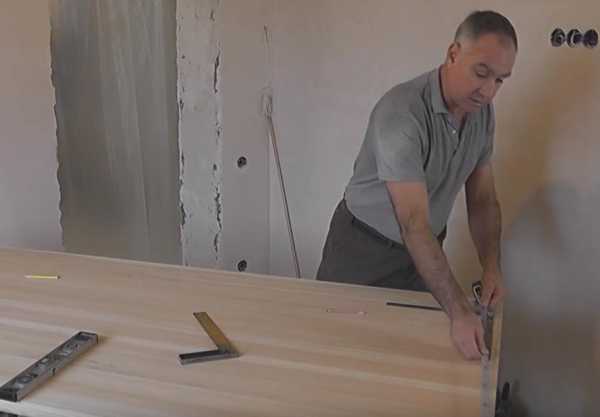

Сначала нам нужно раскроить площадку. Будем это делать при помощи угломера.

Им мы измеряем углы, а потом по нему расчерчиваем их на заготовке.

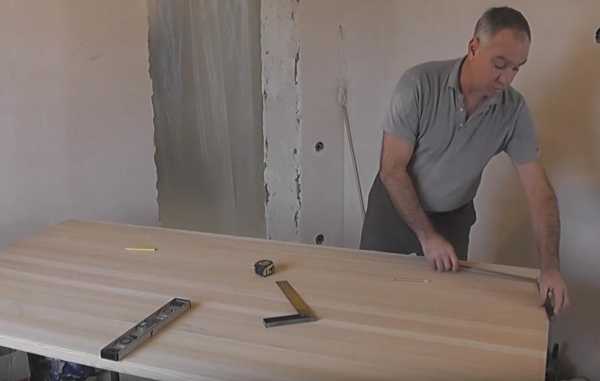

Рулеткой измеряем расстояния, расчерчиваем линии обрезки.

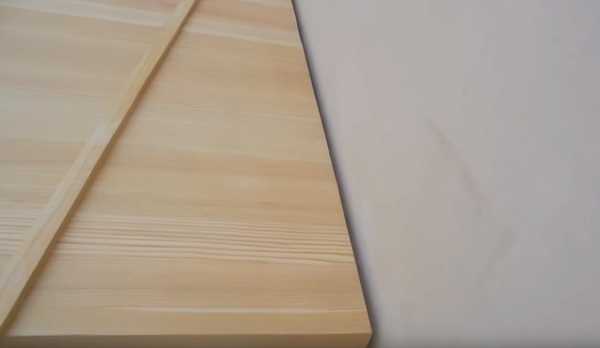

По расчерченным линиям вырезаем площадку.

Вот, таким образом у нас встала площадка между верхним и нижним маршами лестницы.

Теперь необходимо обрезать подступенник. Он в этом месте встает на площадку.

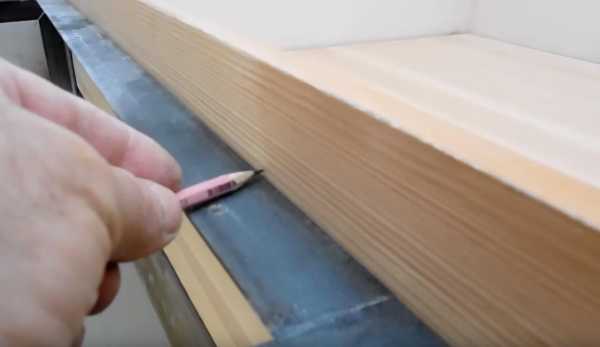

В верхней части подступенника, с обратной стороны мы делаем разметку таким образом, чтобы после обрезки он без зазора поместился под ступенью.

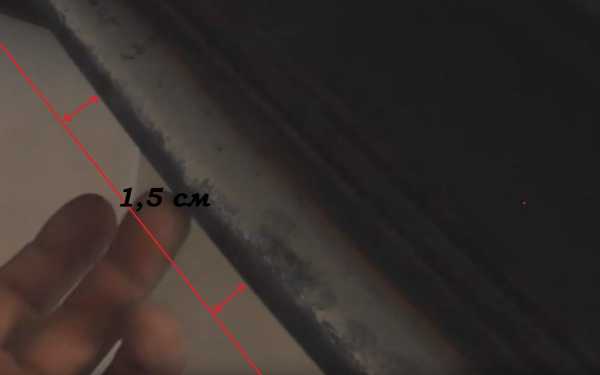

При установке площадки необходимо сделать зазоры. В противном случае, ее будет очень сложно установить.

Потом эти зазоры мы закроем пристенной планкой (на изображении ниже показана временная, а не финальная облицовочная планка).

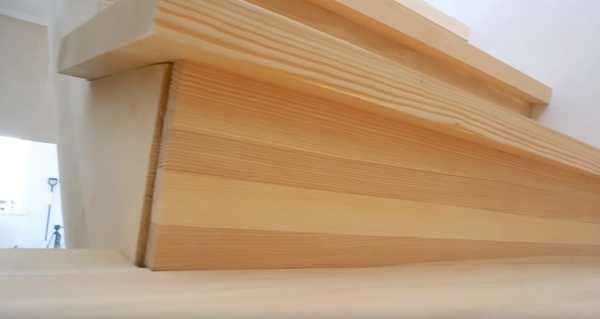

В итоге мы получили такую конструкцию последней ступени перед площадкой.

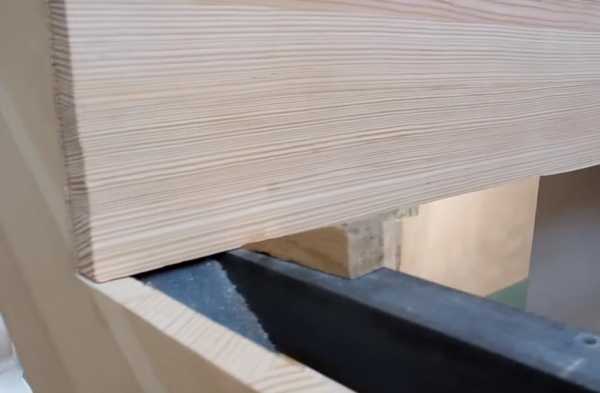

На изображении видно, что край край подступенника не доходит до внешней стороны облицовочной доски. Незначительные расхождения, до ½ ширины доски не имеют значения, поскольку будут закрываться уголками.

Установка облицовочной доски

Следующим этапом обшивки деревом металлического каркаса лестницы на второй этаж устанавливаем внешнюю облицовочную доску нижнего марша.

Вверху облицовочную доску доводим до лицевой стороны первого подступенника под площадкой.

Обязательно по нижнему краю боковой облицовочной доски делаем припуск на 1,5 см. Этот припуск будет закрывать гипсокартон, которым обшивается металлический каркас лестницы снизу.

Вот, таким образом выглядит установленная облицовочная доска.

xn——6kcbbzebu2aiajid3drj2e.xn--p1ai

Ступени из ламината – из чего сделать подступенки

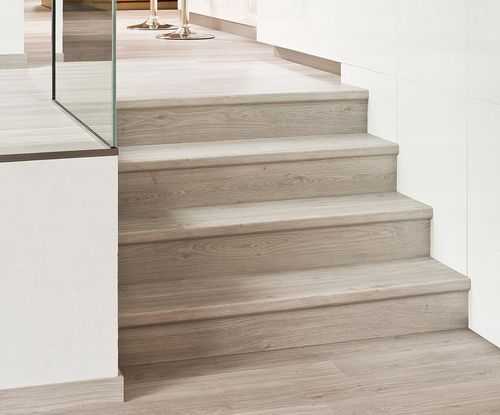

Лестница, отделанная ламинатом, хорошо смотрится в любом интерьере вне зависимости от его стиля Далеко не каждый лестничный стройматериал подойдет для создания ступенек. Обшивка лестничной конструкции ламинатной доской сегодня достаточно актуальна, так как этот отделочный материал имеет все качества, которые нужны для создания высококачественного покрытия поверхностей. В материале представлен разбор того, как обшить лестничную конструкцию своими руками, а также рассмотрены достоинства материала и нюансы работы.

Содержание:

Практичная отделка ламинатом бетонной лестницы

Ламинатная доска – это напольное покрытие на основе ДВП (из фанеры). Жёсткие ламинатные плиты достаточно надежны, способны выдержать сильные нагрузки, что возможно из-за слоистой структуры. Ламинат состоит из 4 слоев.

Главная задача самого нижнего слоя – обеспечение защиты материала от разного рода деформаций. Это слой-стабилизатор, который повышает жёсткость. В некоторых разновидностях стройматериала к нижнему слою приклеивается звукоизолирующий слой, это дает возможность напольному покрытию отлично устранять лишний звук. Несущий слой – это основа доски. Его создают из древесноволокнистой плиты, которая имеет очень высокую плотность. Именно этот слой наиболее значимый в конструкции, так как выполняет важнейшие функции.

Если помещение небольшое, то лестницу лучше обивать ламинатом светлого цвета

Именно в этом слое присутствует замок, который и дает возможность ламинату скрепляться между собой.

Также несущий слой является основным шумоизолятором. И наконец, влагоустойчивость ламината в прямой зависимости от этого слоя. Он пропитан специальными веществами, которые обеспечивают защиту от влаги. Декоративный слой обеспечивает внешнюю привлекательность материала, которым выполняется облицовка.

Слой представлен бумажным листом, на который нанесен рисунок, имитирующий поверхность:

Паркетной доски;
Дерева;
Кафеля;
Натурального камня.

На самом верху доски расположен слой-защита. Это спецпокрытие акрилом или меламиновой смолой, которая дает защиту от механических воздействий. Класс износоустойчивости зависит от этого слоя, но в наше время у него появилась и функция декора. На его поверхность накладывается фактура, и это лучше имитирует дерево, линолеум, структуру паркета.

Подготовительный этап сборки ступеней из ламината

Если есть желание покрыть лестницу ламинатом, то важно понимать, плиты не способны укрепить расшатанные ступени. Им самим нужна надежная основа. Лестница может быть металлической, бетонной или деревянной.

И даже, если ступени крепкие и надежные, но имеется люфт, ламинатные доски будут:

Расползаться;
Деформироваться;
Разъезжаться.

При этом, на клей плиты «садить» запрещено, так как они могут растрескаться. Толщина плит должна быть 6-12 мм, поэтому такой стройматериал может стать надежным покрытием, но не основанием. Предусматривая ступеньки, обшитые ламинатом, мастер обязательно должен хорошо укрепить подступенки и проступи на крепежи, исключая любой люфт.

Перед сборкой ступеней из ламината рекомендуется посмотреть обучающее видео и ознакомиться с советами профессионалов

До того как обшивать ламинатом, все сомнительные элементы конструкции надо укрепить.

Если перед облицовкой были сделаны какие-то лакокрасочные работы, то основа должна высохнуть и только потом можно делать монтаж. Как только крепежи вкручивается в древесную поверхность, над шляпкой самореза остается небольшое углубление. Для того чтобы крепеж не покрылся ржавчиной, её надо укрыть чопиками (деревянный элемент) или же зашпаклевать.

Проведение монтажа плинтуса для лестницы

Теперь необходимо подробно рассмотреть, как обшить лестничную конструкцию ламинатом квик степ (quick step). Прежде чем обшивать, нужно понять, что лучшее качество возможно получить только тогда, когда каждая ступень будет обшита одной плитой, не имеющей стыков. То есть, одна доска идет на проступь и одна на подступенок. Сегодня возможно запросто купить ламинат по ширине проступи.

Если лестница имеет много маршей, то на площадках нужно устраивать плиты замок в замок.

Любая упаковка ламинатной доски содержит инструкцию, где подробно описано, что перед монтажом, под плиты следует уложить подложку. Такая мера даст возможность не только утеплить пол, но и устранить лишний звук. В качестве шумоизолятора возможно применять 2-х миллиметровую подложку из ПЭ. У данного изолятора есть неоспоримые достоинства, стоимость и хорошее устранение шумов.

Чтобы подогнать панели под ступеньки, хорошо работать электрическим лобзиком, который имеет пилку по древесине. Но, если элементы полукруглые, фигурные, например, под балясину, то нужно использовать узкую и надежную пилку по металлу.

Также панели можно порезать, используя:

Ножовку;
Ручную циркулярную пилу;
Или болгарку.

Благодаря плинтусу можно существенно улучшить эстетические качества лестницы из ламината

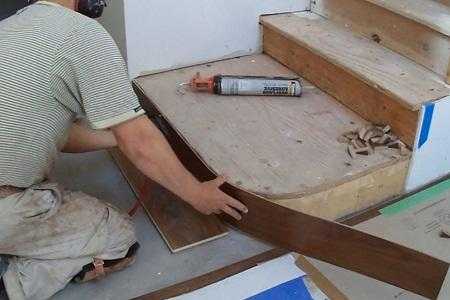

После того как шумоизолятор уложен, можно монтировать к ступенькам ламинат. Собственно облицовка лестничной конструкции ламинатом представляет собой простую работу. Для этого могут быть применены крепежи, которые должны быть из цветных металлов, чтобы не заржаветь. Вполне достаточным будет закрутить по каждому краю проступи по 1 крепежу, так как доски будут крепиться на уголки из металла.

Подступенки устраиваются также. То есть, с обоих краев ламинат крепится к основе на крепежные элементы. Так как основная нагрузка на покрытие приходится на край ламинатной доски, то для его защиты, применяется лестничный профиль для ламината. Если такой профиль не смонтировать, то в скором времени покрытие придет в негодность. Металлический уголок тоже выступит в качестве защиты от повреждений, сохранит эстетичность.

Возможные проблемы с уголком для ламината

При отделке лестницы плитами, многие встречаются с некоторыми проблемами. Первая ступень обычно отличается от других, так как сбоку, как уже отмечалось, она серьезно выступает за тетиву. В этом случае применяют шаблон, размеры которого позволяют правильно разрезать доски ламината, чтобы не допустить перерасход стройматериала.

При обшивке прямого марша, определение формы ступеней не проблематично. В случае, если есть желание обшить винтовую лестницу, тогда для каждой ступеньки надо сделать отдельный картонный шаблон. Работа кропотливая, но результат будет великолепный. Все ступеньки должны быть полностью укрыты плитами, только так можно сделать надежное покрытие.

Отделка лестницы ламинатом своими руками (видео)

Прислушавшись к советам опытных мастеров, можно самостоятельно выполнить облицовку и ходить по надежной, красивой лестнице.

Примеры отделки лестницы ламинатом (фото идей)

stroyvolga.ru

Что Такое Подступенники в Лестнице: Особенности, Требования

Подступенок – отличная возможность придать конструкции стилевую направленность

Ни один жилой дом не обходится без такого функционального строения, как лестница. При этом не важно, будут это ступени крыльца, межэтажный переход или возможность пожарного выхода. Лестницы – это конструкции, практически обязательные к исполнению в любом здании, используемые для передвижений по вертикали, а также связи разноуровневых помещений.

В нашей статье мы разберем, какие элементы формируют конструктив, что такое подступенники в лестнице, и являются ли они обязательными к устройству. Научимся проектировать лестницы с удобными и безопасными размерами, и выясним, как именно связано соотношение: ступени и подступенки.

Содержание статьи

Стандарты и нормативы

Любая лестница является объектом повышенного травматизма. Связано это прежде всего с тем, что передвижение по ним предполагает постоянную смену опорной поверхности.

Для того, чтобы сделать подъем и спуск максимально комфортным и безопасным, строительными институтами разработаны различные ГОСТы, обязательные к исполнению в общественных местах, и рекомендованные для исполнения в частном строительстве. Лестница может выть выполнена из любого строительного материала, гарантирующего стабильность и прочность конструкции.

Наиболее часто ступени формируют из:

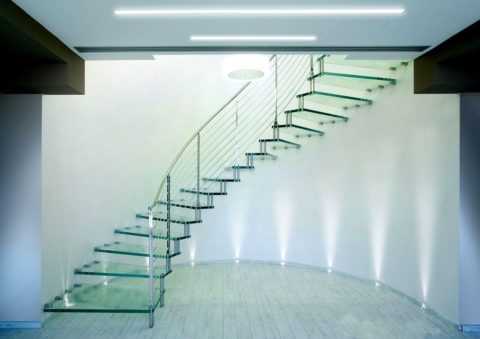

Иногда можно встретить интересные решения лестниц из стекла

ГОСТы

В зависимости от материала следует обращаться к разным нормативным документам.

Для железобетонных конструкций разработаны:

ГОСТ 9818-2015, описывающий элементы и обозначающие их термины. При этом, в данном документе вы прочитаете, что такое площадка и проступь, но не найдете определения подступенник.
ГОСТ 8717.0-84, разъясняющий технические условия для формирования ступеней из бетона.
ГОСТ 8717.1-84, приводящий конкретные размеры для проступи и подступенка из бетона.

Если вы строите железный межэтажный переход или хотите сварить металлическое крыльцо, то следует изучить:

ГОСТ 23120-78, регламентирующий техусловия строительства лестниц, площадок и ограждений из стали.
СНиП II-В.3-72, общий для всех конструкций из железа в части расчета и проектирования.

Стандарты и нормы регулируют угол наклона, который непосредственно влияет на высоту ступеней

Виды лестничных переходов

Прежде чем описывать элементы ступени, рассмотрим виды лестничных маршей, которые формируют эти самые ступеньки. Между двумя данными понятиями есть прямая и очевидная связь.

Итак, существуют лестницы:

Одномаршевые. Такая конструкция является самой простой в проектировании и строительстве — при этом данный вариант ещё и самый экономичный.

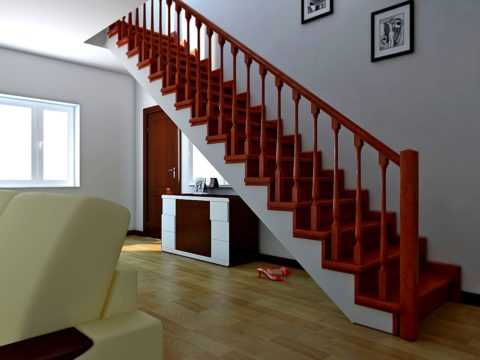

Обычная одномаршевая лестница – самый бюджетный способ устройства межэтажного перехода

Многомаршевые. Выполняются с опорой на одну стену лестничного пролета. Устраиваются в здании, имеющем 2 или более этажа. Марши располагаются под углом 90 или 1800 по отношению друг к другу и соединяются площадками.

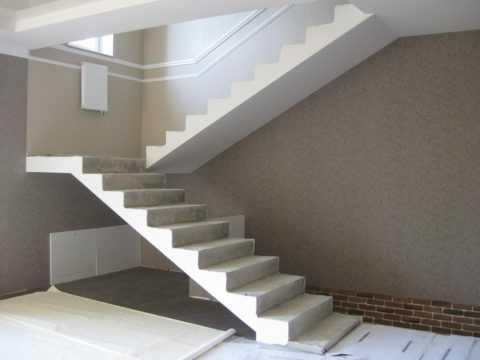

Двухмаршевая конструкция из бетона в частном доме

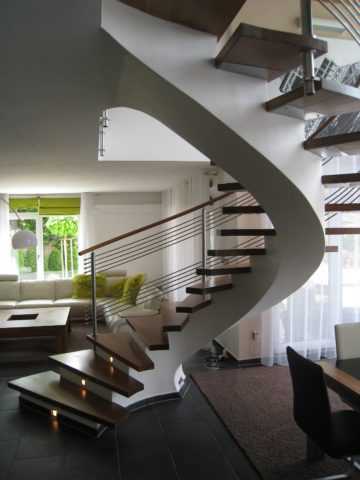

Спиральные или винтовые. Такие лестницы весьма экономичны в части требуемого пространства.

Винтовая монолитна лестница с деревянными ступенями

Конструкции с забежными ступенями. Такая лестница, по сути, соединяет в себе элементы спирали и многомаршевой лестницы. В данном случае угол разворота не имеет значения, но ступени имеют опору не на центральную часть, а на стены по периметру.

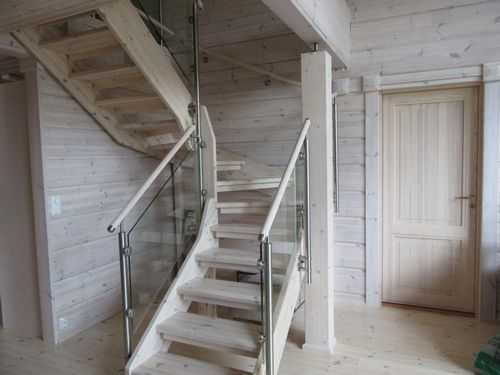

Деревянная лестница: вместо площадки разворот реализован забежными ступенями

Форма ступеней

Исходя из того, какую именно лестницу вы намерены построить, вам придётся устраивать ступени различных видов.

Разделим их на:

Стандартные или рядовые. Это самые обычные, наиболее привычные нам ступени, имеющие форму прямоугольника. С их помощью формируют первые два вида лестниц — маршевые.

Стандартные ступени в подъезде типовой многоэтажки

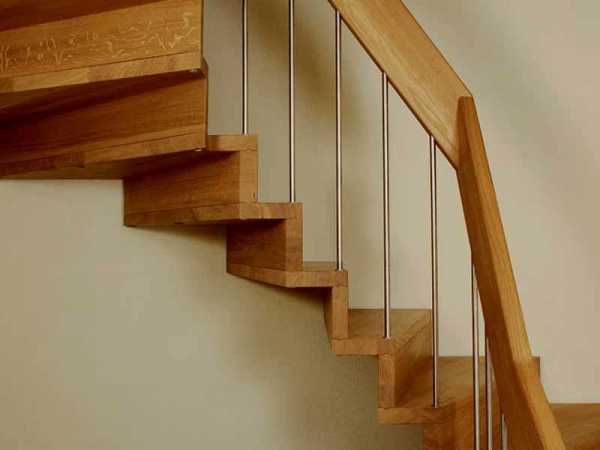

Лекальные. От предыдущих отличаются сложной формой. Могут использоваться для устройства конструкции любого типа.

Нижний марш реализован ступенями интересной сложной формы

Забежные. Формируют поворот, поэтому имеют различную ширину проступи на одной плоскости. Используются при строительстве лестниц с одноименным названием.

При помощи забежных ступеней можно устроить любой угол поворота лестничного марша

Кроме того, в части самих элементов ступени и способа их крепления, лестницы можно классифицировать следующим образом:

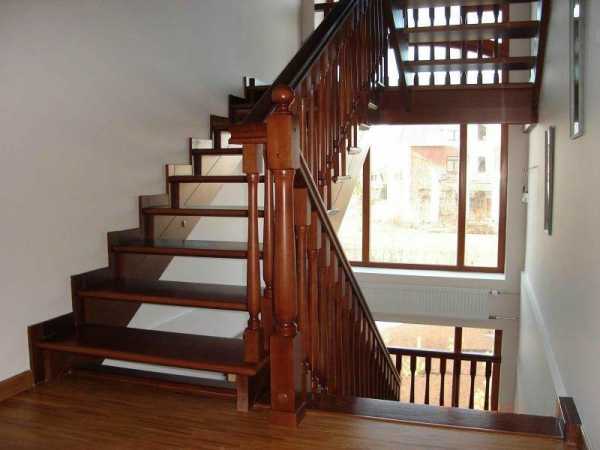

Закрытые, то есть имеющие проступь и подступенок.
Открытые, сформированные только из проступи, имеющей опору да 2 стороны.

На заметку! Классификация не является жесткой, вы можете встретить полузакрытые ступени с частью подступенка или проступи на больцах, монтируемые в несущую стену, не имеющие другой опоры.

Бетонные ступени на больцах

Элементы

Чуть подробнее рассмотрим 2 важных составляющих ступени, а именно проступь и подступенок.

ГОСТы определяют ступень как часть лестничного марша, служащую для передвижения вверх или вниз. При этом четко определяется, что данный элемент имеет 2 плоскости: горизонтальную и вертикальную. Горизонтальная часть ступени и называется проступью.

Подступенок или подступенник – это вертикальная часть ступени, формирующая её высоту. Подступенки для лестницы не являются обязательными к устройству, но они необходимы для расчета размеров ступеней.

Расчеты размеров

Если вы обладаете достаточным количеством строительных навыков, но у вас нет желания углубляться в нормативные документы, можно пойти более простым путем в части расчета размеров лестницы с подступенками.

Опытным путем выведено несколько математических формул, которые позволят достаточно точно определиться с глубиной и высотой ступени.
Первое, что важно знать — количество ступенек в лестничном марше должно быть нечетным.
Наиболее предпочтительно, если этот параметр будет находиться в диапазоне от 3 до 17. Такое количество шагов позволяет начинать и заканчивать движение по лестнице с одной ноги, при этом их не много, а значит — подъем не будет утомительным.
Итак, вы берете длину пролета, а именно: расстояние от нижней точки крепления марша до спроецированной вниз точки окончания марша наверху. Если посмотреть на фото ниже, то вам необходимо вычислить расстояние, которое на примере равно 3,7 м.

Пример правильного проектирования лестничного марша

После того, как вы выяснили требуемое расстояние, его необходимо разделить на желаемое количество ступеней. Теперь у вас есть глубина проступи. Все дальнейшие расчеты базируются на том, что средний размер человеческого шага равен 60 – 65 см. Соответственно, все показатели могут колебаться в ту или иную сторону на пару сантиметров.

На заметку! Инструкция по проектированию ступеней рекомендует глубину проступи, равную примерно 28 — 33 см.

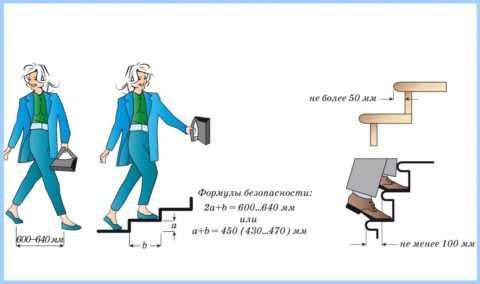

Формула безопасности

Чтобы соединить несколько формул, примем следующие значения:

А – глубина проступи,
В – высота ступени,
С – средняя величина шага, равная 63±3 см.

Для того, чтобы передвигаться по лестнице было безопасно, логично, что один шаг должен быть больше суммы размеров проступи и подступенка. Учитывая различный возраст возможных жильцов, для безопасности принято значение суммы проступи и подступенка 45 – 47 см.

Итак, безопасной считается лестница, на которой А+В=46±1 см. Подступенки у лестницы в данном случае равны 47 –А, или 47 – 30 = 17 см. Как видим, расчет довольно простой.

При расчете размеров ступеней важным фактором является будущая безопасность использования

Расчет комфорта

Если вам кажется, что комфорт или удобства нельзя просчитать, вы заблуждаетесь. Всё просчитано до нас, а нам остается лишь воспользоваться готовой формулой удобства.

2В+А=С. И опять, зная размер проступи, выводим, что В (высота ступени) = (63-30) /2 или 16,5 см.

На заметку! Если вы правильно подобрали размер глубины ступени, то подступенки для лестницы при любой формуле расчета должны получаться примерно одинакового размера.

Самый простой способ проверить правильность соотношения высоты и глубины ступени заключен в формуле А-В = 12 см, возможно, с небольшими погрешностями.

Высота подступенка в зависимости от количества ступеней в марше

Возможности декора

В зависимости от того, какой материал выбран для устройства базовой конструкции, ступени требуют различной облицовки. Исключение составляют деревянные лестницы, поскольку дерево одновременно является и вполне привлекательной декоративной отделкой. Ниже мы приведем несколько фото, возможных конструкций и продемонстрируем, из чего сделать подступенки на лестнице.

Бетон

Являясь наиболее прочным конструктивно, этот материал требует обязательного декорирования. В данной ситуации облицовка выполняет дополнительную функцию защиты раствора от влаги. При этом цена, как правило, не влияет на защитные качества.

Металл

Данный материал чаще других используется для устройства открытых ступеней. Металлический каркас является жестким и прочным, и требует лишь устройства шаговых площадок без подступенков, давая при этом возможность сохранить единство пространства.

Подробнее ознакомиться с устройством металлической лестницы с открытыми ступенями можно, посмотрев видео в этой статье.

Заключение

Мы выяснили, что такое подступенок, зачем он нужен, и обязателен ли данный элемент к устройству. Строить лестницы с подступенками или без подступенка – этот выбор вы можете сделать самостоятельно. Но учитывать высоту ступени, а значит размер подступенка при устройстве лестничных маршей своими руками, следует обязательно.

Для расчета используйте формулы, не лишним будет ознакомиться с нормативными документами. Учитывая важность лестниц в формировании прочности здания в целом, при любых сомнениях доверьте проектирование профессионалам.

olestnicah.ru

Что такое подступенки и для чего они нужны

Многие владельцы частных домов с лестницами задаются резонным вопросом: «для чего все-таки нужны эти подступенки?». С одной стороны – это эстетичное и практичное решение, нос делать лестницу с ними довольно сложно. В этом плане подступенки вызывают много споров. Постараемся ответить на вопросы о том, что это такое, для чего они нужны и нужны ли вообще.

Что такое подступенки?

Подступенки – это небольшие доски, которые устанавливаются с торца каждой ступени и располагаются как бы под ними. От этого своего местоположения они и получили основное название. В большинстве случаев подступенки выполняются из того же материала, что и основная лестница, но, если декоративное решение требует иного, например, контрастного сочетания, они могут выполняться из другого дерева.

Подступенки – очень важный элемент лестницы, как таковой. Они не позволяют ноге проваливаться внутрь, застревать. Это очень важно для пожилых людей и маленьких детей, которые постоянно норовят везде засунуть свои ножки, ручки и даже голову, чтобы посмотреть, что же там под лестницей.

То есть подступенки выполняют и декоративную и практическую функцию.

Для чего нужны подступенки

Некоторые владельцы собственного жилья не представляют себе лестницу без подступенков. Это классический элемент любой большой и красивой лестницы на второй этаж. Если вы цените добротность и основательность, то подступенки – это ваш выбор. С другой стороны, особой практической функции они не несут. В некоторых открытых по виду конструкциях, они лишь портят общее впечатление от лестницы.

Нужны ли подступенки?

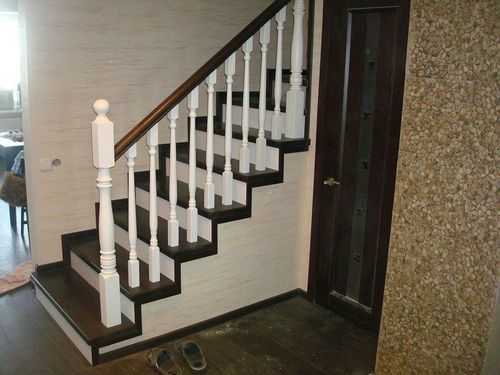

Если вы придерживаетесь классической, глухой модели лестницы, то, безусловно, нужны. Если же у вас установлена красивая, воздушная и очень современная лестница, то подступенки будут лишним декоративным элементом, который очень сильно испортит впечатления от лестницы. Подступенки обычно устанавливают в классических деревянных решениях из дорогого дерева. В то же время, металлические лестницы в большинстве своем идет без подступенков.

Стоит отметить, что лестницы с забежными ступенями могут быть, как с подступенками, так и без них, а вот винтовые конструкции практически всегда выполняются открытыми.

Делать ли подступенки или нет – личное дело каждого владельца своего жилья. Самое главное – определить для себя, нужны ли вам подступенки или нет, насколько внешний вид вашей лестницы приближен к классике и не будут ли они мешать вам при передвижении.

lestnicy-perila.ru

Как крепить подступенок к ступени

Для соединения подступенков со ступенями выберем наиболее простой и достаточно эффективный способ для соединения деталей из массива дерева — это соединение с использованием деревянных нагелей. В нашем случае нагель выполняет такую же функцию, как и при изготовлении срубов — это сохранение вертикальности подступенка, и предотвращение его смещения в какую либо сторону.

На рисунке цифрами обозначены места установки нагелей, как видно необходимо установить не менее трех нагелей: два сбоку и один нагель в центре ступени. Такой вариант установки нагелей позволит надежно закрепить подступенок к ступени лестницы. Глубину посадки нагеля в ступень и подступенок желательно сделать не менее половины толщины ступени, то есть 20 мм.

Нагель для соединения подступенков и ступеней может быть сделан, к примеру, из массива березы, дуба или бука.

Разметку отверстий в ступенях можно начинать делать, только после того как ступени обрезаны в нужный нам размер — 860 мм! Обрезку ступеней проводим со стороны которая расположена к стене дома.

Теперь мы с вами переходим к подготовке соединений подступенка со ступенями. Как видно из рисунка, сначала устанавливается ступень А, потом подступенок в который уже вставлены нагеля, а после устанавливается ступень Б.

Для того чтобы так крепить подсупенок к ступени, необходимо сделать отверстия в ступенях лестницы. Так же делаем отверстия в подступенках и устанавливаем в них нагеля. Начнем разбирать пример нанесения разметки мест устройства отверстий с нижней ступени А:

Устройство отверстий с лицевой стороны

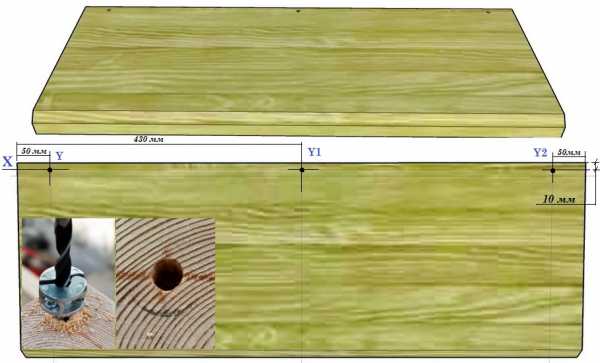

От тыльного торца ступени отмеряем 10 мм и проводим ось Х. От левого торца отмеряем 430 мм, середина ступени и проводим ось Y1. Боковые отверстия размечаем следующим образом — от левого и правого торца отмеряем по 50 мм и проводим ось Y и ось Y2. На пересечении осей Y с осью Х ставим отметки, которые служат центром отверстий.

Разметка ступени под литерой Б практически идентична. Только нахождение оси сделаем следующим образом. От тыльного торца ступени отмеряем 289 мм и проводим нужную нам ось. Далее все действия по разметке отверстий повторяем, как делали при разметке ступени с лицевой стороны:

Устройство отверстий с тыльной стороны

На подступенке на нижнем и верхнем торцах наносим разметку следующим образом. От тыльного торца отмеряем 10 мм и проводим ось Х. Далее для того чтобы отверстия в подступенках совпадали с отверстиями в ступенях, нахождение осей Y осуществляем таким же способом как и на ступенях.

Для того чтобы отверстия имели одинаковую глубину, их сверление необходимо выполнять с ограничителем глубины, которое можно сделать с помощью регулировочной планки на дрели или ограничитель глубины сверления закреплен на сверле.

www.builderclub.com

Лестница, сборка.: irka_knopkina — LiveJournal

(Предыдущие части: 1, 2, 3 )

Чисто технический пост 🙂

Когда готовы косоуры — собирать лестницу довольно просто. Нужны только точность замеров и аккуратность распилов.
Кстати, я говорила, что заказала площадку, ступени и подступенки по размеру и купила готовые столбы и балясины? То есть я сама все это не вытачивала, упаси Боже)) Кроме косоуров. Их пришлось.

Собирать каждый пролет я начинала сверху. Первым ставится подступенок. На верхнем пролете он закрывает собой разрез перекрытия, на нижнем — подпирает площадку.
На этом фото — верхний марш, установлены первый и второй подступенки, считая сверху. Слева видна вагонка, которой я закрыла толщину перекрытия.
По правилам в ступеньках нужно проточить канавку, в которую снизу вклеивается подступенок. Это делается на фрезерном станке, покупать который мне запретила жаба : «Потратить 5-6 тыр ради десятка канавок? Да ты с ума сошла! Иди и придумывай, как обойтись без этого.» Ну я и придумала.

Итак, у каждой ступеньки есть подступенок. Он держит ее снизу и не дает прогнуться. По сути, ступень не лежит на косоурах, прогибаясь посредине, а своей длинной стороной опирается на подступенок, и он держит на себе вес шагающих по лестнице людей.

Порядок сборки лестницы таков:
1. Установить верхний подступенок, предварительно подрезав его по длине и высоте. Чтоб он точно встал на свое место. Своей спинкой он упирается в косоуры. Эти места промазываем герметиком, чтобы впоследствии не было никаких скрипов.
2. Берется ступень, также подрезается по месту. Если у вас лестница открыта с одной или с обеих сторон, то этого не требуется, но у меня две верхних ступени ограничены с обеих сторон: справа стена, а слева — толщина перекрытия. Оказалось, что заказанные ступени туда не влезают на пару сантиметров (я не учла, что обошью вагонкой эти бока), и пришлось их подрезать.

Резала ручной циркуляркой. Чтобы не было сколов, место распила нужно обмотать бумажным скотчем в один слой, размечать и резать прямо по нему, а потом снять. Вот так (на фото подступенок, подрезаю его по высоте):

3. Ступень ставится на свое место, уровнем проверяется горизонтальность в двух плоскостях. Косоуры я делала заранее и на совесть, горизонт был везде, ничего подтачивать не пришлось.

4. Под эту ступень ставится подступенок. Он должен быть равен по высоте тому месту, куда должен встать. Если он меньше — то на косоуры под него подкладываются щепочки (на герметик), пока он плотно не упрется своим верхом в ступень. Если больше — то он подрезается.

5. Промазать подступенок герметиком в местах примыкания к косоуру, поставить на место, крепко прижать, чтоб лишний герметик выдавился, но чтоб не было пустот там, где он должен быть. Я простукивала все соединения молотком через деревяшку. Лишний герметик нужно тут же снять и все вытереть мокрой тряпкой.

6. Прикрутить подступенок к косоурам саморезами. На фото выше зафиксирован именно этот момент. Это можно сделать впотай, но я заленилась. Нижние саморезы все равно закроются ступенькой, их не будет видно. Верхние я вкручивала с силой, чтоб шляпка на пару миллиметров утопилась в древесину, потом замажу их шпатлевкой и покрашу под цвет ступеньки.

7. Установить на место ступень, опять промазав все соединения деталей герметиком. Кстати, будет лучше, если ступеньки торцом не будут упираться в стенку или еще куда, а там будет хотя бы миллиметр зазора. Так удастся избежать скрипа. На фото ниже видно, что я промазала верх подступенка, торец ступени, и не видно, что еще щедро намазюканы косоуры.

После установки ступень нужно тщательно простукать сверху и спереди, выдавив весь лишний герметик. Я даже вставала на ступени и прыгала:).
Крепится ступень к косоурам или снизу — посредством небольших крепежных уголков, или сверху — утапливая шляпки саморезов, и дырки потом заделываются шпатлевкой.Ступени нижнего марша я крепила уголками, а верхнего — напрямую через ступень, потому что верхний марш открыт для обозрения снизу, и уголки были бы видны, а это не очень красиво. Под нижнем же маршем идет лестница в подвал, и там все будет закрыто и не видно.

Для крепления остальных ступеней повторить пункты 2-7.

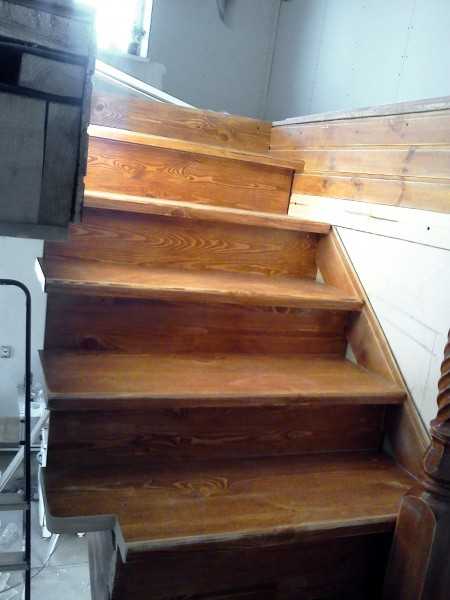

Верхний марш:

Тут уже вырезан угол для столбика.

Вся лестница:

О герметиках.
Герметики бывают белыми и цветными. Мне повезло купить неплохой акриловый герметик, вот такой:

(Кстати, зацените, как я выбелила шлифовкой грань у ступеньки. Как будто по ней уже 20 лет топтались)).
Он белый. Чтоб на лестнице не было видно белых полос, я тщательно вытирала его везде мокрой тряпкой. С тем, чтобы швы потом заполнить цветным герметиком. Который в разы дороже, и я бы застрелилась покупать его в таких количествах: на сборку лестницы ушло пол-ведра. После полного высыхания он становится резинообразным, хорошо амортизирует и очень неплохо склеивает куски дерева между собой. Мне понадобилось как-то, спустя два дня после сборки, оторвать ступеньку. Я выкрутила все саморезы, но так и не смогла этого сделать.

Я не написала о сборке самой нижней ступени, которая больше остальных. Она называется «пригласительная». Она собирается отдельно, на собственном постаменте, я вроде бы фоткала процесс, но фотки куда-то заподевались.
Так что расскажу словами.
Постамент собран из страшных, заветренных, серых неструганных досок, к тому же перекрученных по длине в штопор. Я заколебалась их подгонять и подтачивать, но ехать на пилораму за одной (шестиметровой) доской было еще ленивее. Вырезала, закруглила, приколотила намертво гвоздями к полу, а потом прикрутила ступень. Прямо через верх, заколебавшись пристраивать уголки.

irka-knopkina.livejournal.com

Как крепить подступенок к ступени (5 фото) — Техностройремонт

Нагель для соединения подступенков и ступеней может быть сделан, к примеру, из массива березы, дуба или бука.

Устройство отверстий с лицевой стороны

Устройство отверстий с тыльной стороны

Вконтакте

Facebook

Twitter

Google+

LiveJournal

Одноклассники

Мой мир

tehnostroyremont.ru
