Как сделать перемычку над окном из газобетона: Как сделать перемычки для оконных и дверных проемов из газобетона?

Содержание

Перемычки над окнами в доме из газобетона

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 «Расчет кладки из блоков по несущей способности».

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних — требование пункта 8.3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост.

Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.

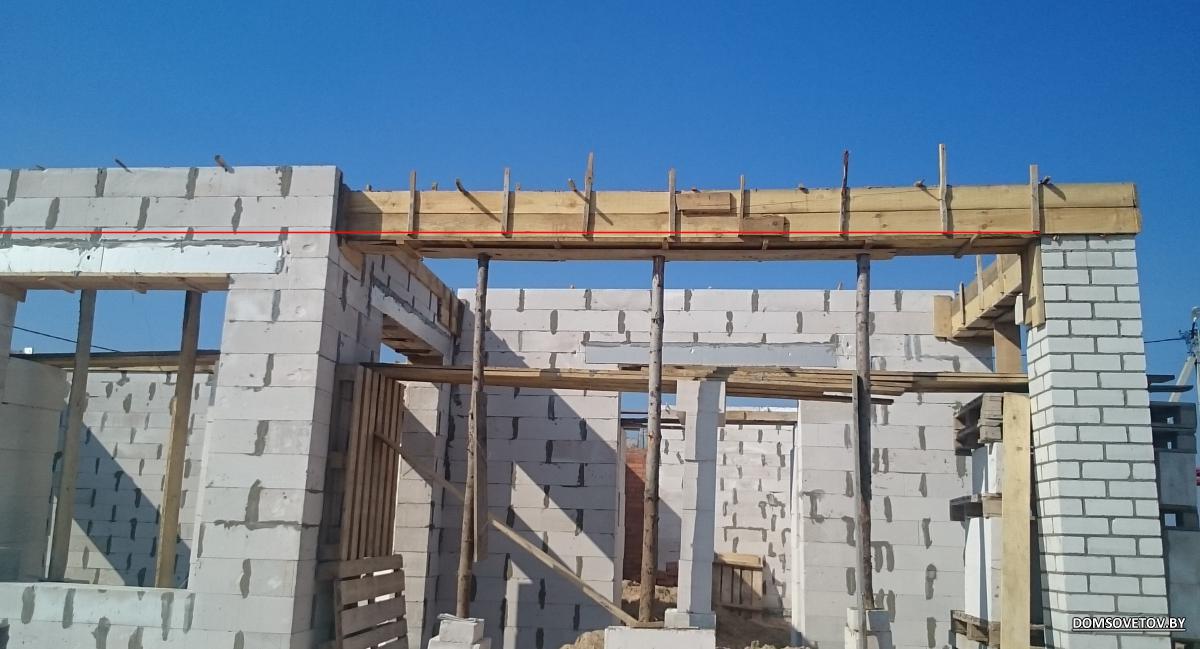

  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т. д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычкиДлина проёма максимальнаяОпирание на кладкуКонструктивные особенности
Армированная несущая конструкция газобетонная174 см25 смНе нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков300 см25 смНе нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типаВ соответствии с длиной балки35 смНуждается в дополнительном утеплении
Выполнение армированием120 смВведение арматуры за проём на 0,5 мЖелательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона200 см35 смНуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков120 см20 смНуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.


Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):
  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.


Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:
  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.


Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:
  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

  • стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
  • друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
  • их необходимо утапливать в газобетонный блок заподлицо;
  • при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

  • Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
  • Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
  • Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
  • Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

  • выбирается необходимая высота;
  • монтируются арматурные прутья;
  • выполняется монтаж опалубки;
  • осуществляется укрепление опалубки;
  • происходит укрепление прутьев из арматуры;
  • выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Оценка статьи:

Загрузка...Перемычки над окнами в доме из газобетона Ссылка на основную публикацию wpDiscuzAdblock
detector

Перемычка над дверью из газобетона. Технология установки лотковых перемычек. Процесс укладки газобетонных перемычек

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.


Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.


Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.


Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше - кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.


При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.


При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

В газобетонном доме оконные и дверные проемы нуждаются в дополнительном усилении. Это могут быть , монолитного бетона, а также на уголках или арматурных прутьях. Они отличаются между собой стоимостью, эффективностью, скоростью укладки. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.



В домах из предусматривается минимальная ширина простенка в 60 см. При уменьшении ширины требуется выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри О-блоков или закладкой прутьев в вертикальный паз рядом с проемом с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

Укладка готовых перемычек из газобетона

Для укрепления проемов строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще всего. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.



Изготавливаются перемычки из стального арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут производиться на заказ – под конкретные параметры строящегося дома.

Особенности

Преимущества готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • сравнительно небольшой вес.

Гладкая поверхность и четкая форма изделия не портит ровность кладки стены, поэтому для наружной отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом является также и однородность поверхности стены, когда дело подойдет к оштукатуриванию.

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, с опиранием на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота – с высотой блока. При строительстве дома с толстыми стенами допускается укладка нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.


Правильное положение перемычек из газобетона при укладке указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью наверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, канавки или воздействовать другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или больше 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для укладки может понадобиться подъемник. Если требуется усилить проем в ненесущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при укладке можно обойтись без спецтехники.

Единственный недостаток готовых изделий – высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогостоящим способам.

Перемычки из U-блоков

Один из распространенных вариантов – изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U-блоки марки D500 и выше. Такой способ позволяет получить ровную наружную поверхность с непрерывным узором кладки и подходит для усиления проемов до 3 м.


Технология устройства

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка из газобетона не прогнулась под весом залитого бетона. Подпорки можно сделать из многих материалов – деревянных брусков, металлических труб, столбиков кирпича и пр.
  • 2. На доску укладываются лотковые блоки толстой стенкой наружу и так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
  • 3. Для утепления конструкции можно положить внутрь блоков от наружной стенки листы или высокой плотности.

  • 4. Еще для изготовления перемычек над окнами в доме из газобетона вяжется арматурный каркас. Для него используются диаметром 12-16 мм, покрытая антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Замешивается бетон M200 и заливается вовнутрь конструкции, уплотняется и выравнивается по верхней грани блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску, временные подпорки и продолжить строительство можно после того, как бетон высохнет. Сроки зависят от погодных условий и температурного режима воздуха.

Перемычки из монолитного бетона

Способ заливки монолитной бетонной балки является одним из наиболее дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию, хорошо выдерживающую любые нагрузки. Серьезным недостатком данного метода является тот факт, что пропадает однородность поверхности стены, что крайне нежелательно при тонкослойном оштукатуривали ровной газобетонной стены.


Высокую теплопроводность бетона придется компенсировать местным утеплением.

Техника изготовления

Создание монолитной балки во многом напоминает устройство перемычек из лотковых блоков, но имеет и существенные отличия. Работы выполняются в такой очередности:

  • Монтируется съемная опалубка из или листовых материалов (фанеры и пр.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после укладки блочного ряда. Для нее оставляют по 20-30 см пространства с обеих сторон от проема.
  • В готовой опалубке с наружной части стены закрепляется утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
  • После изготовляется арматурный каркас из стальных прутьев. Для формировки каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домиков с легким кровельным покрытием можно использовать стальную армирующую сетку. Она нарезается на квадраты, к которым вязальной проволокой крепятся прутья.
  • Далее оборудованная опалубка заливается раствором M200 - M300 на высоту ряда блоков, утрамбовывается и выравнивается.

Снимать боковую опалубку можно после затвердевания раствора, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не наберет должную прочность.

Наружная часть перемычки в доме из газобетона будет нуждаться в отдельном предварительном оштукатуривании в случае отделки фасада декоративной штукатуркой по блоку без утепления стен. Поверх утеплителя наносится слой , в который утапливается щелочностойкая армирующая сетка и разравнивается.

Перемычки из уголков

Конструкция с использованием металлических уголков самая бюджетная, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях – ширина проемов до 1,2 м при высоте кладки поверх них не менее 2/3 этой ширины.


Изначально в закрывающих блоках из газобетона вырезаются пазы для уголков с отступом от края блока на 1/3 его ширины. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило – расположить уголки снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опирания.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки в 50 мм. Стальные опоры нужно обработать антикоррозионным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обернуть щелочестойкой или штукатурной сеткой.

Перемычки в небольших проемах

Проемы шириной меньше 1,2 м не нуждаются в большом усилении. Так как делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными прутками. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от проема и в зоне подоконника.

Технология работ

Технология кладки блоков газобетона поверх проемов без применения усилительных опор (см. рис. а) предполагает следующую последовательность действий:

  • Выкладывается ряд блоков до проема. Обязательно оставляется пространство в 20-30 см для закладки арматуры.
  • В отличие от укладки перемычки из газобетона с помощью U-блоков, не потребуется монтаж съемной опалубки.
  • Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Подойдут стержни периодического профиля с выраженным рифлением класса A-III.
  • В блоках проделываются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрезер. Важно, чтобы канавки не находились слишком близко к краю.
  • Углубления заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, равномерно распределяющий вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного сегмента не требуется.


А как сделать перемычку над окном из газобетона, если предполагаемая нагрузка на проем окажется немного больше допустимого значения для стальных стержней? Как вариант, можно скомбинировать последние два способа.

В этом случае 75-е уголки утапливаются в блоки по внешнему и внутреннему краю, а в центральном сегменте нарезаются штробы под 3 стержня арматуры, диаметром от 8 мм. После закрепления перемычки уголки, предварительно окрашенные или обработанные антикоррозионным составом, оштукатуриваются.

Заключение

Выбирая из чего делать перемычки – из газобетона, железобетона, стальных уголков или прутьев – обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажного и чердачного перекрытия, крыши, самих стен;
  • стоимость материала;
  • сроки строительства.

И запомните, что при неправильном усилении проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек, позволят построить прочный дом без каких-либо последствий, которые могут вскрыться в будущем.

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить газобетонную перемычку.

В сборном домостроении используют железобетонные перемычки. Заводами выпускаются так же перемычки для газобетонных блоков. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют перемычки:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия проема зависит от длины проема. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, перемычки можно не делать, если до верха стены над проемом не меньше 2/3 длины проема.

Заводские армированные перемычки из газобетона автоклавного твердения имеют высоту 200 или 250 миллиметров. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.


Количество брусковых перемычек на проем, подбирают по толщине стенового блока. Для стен толщиной 400 мм, устанавливают два бруска по 150 мм, и один 100 мм. Для стен 500 мм, берут два бруска по 150 мм и два по 100 мм.

Таблица стандартных размеров брусковых перемычек:

Промышленностью производятся перемычки газобетонные — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки готовых перемычек – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.


Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте перемычки от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых блоков. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные газобетонные перемычки, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.


Технология установки лотковых перемычек

  1. Для сборки U‑ образных блоков, готовится жесткий помост на уровне последнего стенового блока проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Блоки укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые блоки должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.



Существует другой вариант сборки U‑ образных блоков. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день перемычку поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.


Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При проемах свыше 2 метров применяют профиль № 100.

Прочность уголков обеспечит балку достаточной несущей способностью.

Есть два способа установки газоблоков на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края блока;
  • Размещение уголков по внешнему и внутреннему краю блоков.

Утопленные в тело блоков металлические уголки не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть перемычки.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – перемычка получится гладкой. Нужно снять с блока слой, равный толщине полки уголка.


Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием уголков:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы уголки не выступали – сделать пропилы в блоках, поверхность обеспылить;
  • Опирание перемычки на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы блоков и спилы для уголков, наносить клеевой раствор.

Вариант установки перемычек на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности газобетонного блока вырезают три борозды.

  • Если сборку производят на земле, блоки переворачивают штрабами вверх. Торцы блоков склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если перемычку формируют сразу над проемом, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы блоков смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.


Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки над проемом тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма проема не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные перемычки для газобетона своими руками. Высота монолита зависит от размера проема. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280: 20 = 14, высота перемычки должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные блоки усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.


Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Нарисуйте этот узел по Вашему пониманию и по-моему.
Стрелочками пометте кратчайшие расстояния (мостики холода) вокруг проема на расстоянии до полметра.
Если окажется не по-моему, то кладите рисунок сюда и будем обсуждать всем миром

Я всего лишь сказал, что будет одинаковый мостик холода в случае четверти и в случае без четверти, но с утеплением снаружи (псевдочетверть из ваты, пенопласта, штукатурки). То есть нет разницы формировать ли настоящую четверть выпиливанием сразу или потом при наружней отделке сделать псевдочетверть.
Про наличие или отсутствие других методик, которые являются более или менее эффективными, чем данная, я ничего не утверждал

А U образная балка и, особенно перемычка даст Вам такой мост холода, что вопрос про четверти можно будет закрыть, как "малозначительный"

Перемычка не даст моста холода, так как она тоже из газобетона. Только армированного промышленным образом. Я же писал "готовые перемычки".
В U-блоки перед укладкой арматуры и заливкой бетоном по технологии укладывается еще слой утеплителя. Поэтому если они и будут холоднее основной кладки, то наверное не на много.
А вот как формировать в них верхнюю четверть - я слабо представляю. В готовых перемычках судя по документации этого делать просто нельзя.

Поэтому я пытаюсь понять, как все же максимально правильно сделать оконные проемы в газобетонном доме при однослойной стене. И как правильно потом установить окна.

На другом форуме я нашел следующую информацию (орфография сохранена):

у нас оконные четверти прорезали строители болгаркой в вертикальных рядах оконных проемов. Это делается для того, чтоб окно по бокам "пряталось" изнутри за кладку (на 3-5 см), чтоб не было сплошной сквозной щели по всему периметру окна. Наши оконщики рассказывали, что окна вставленные в проемы без четвертей, легче вытащить (срезаются "болты", которыми крепятся окна к проему, а если есть четверти, доступ к этим "болтам" закрыт). Кроме того, щели между проемом и окном, вставленном без четвертей, нужно снаружи зашивать планками, а это малоэстетично.

То есть сделали две четверти из трех. С верхней четвертью проблема никак не решена. Довод про то, что окна легче вытащить в данном случае наверное нелеп, так как еще проще его разбить. Да и газобетон не настолько крепок, чтобы четверть стала какой-либо серьезной преградой.

Я по своему опыту пришел к такому выводу:

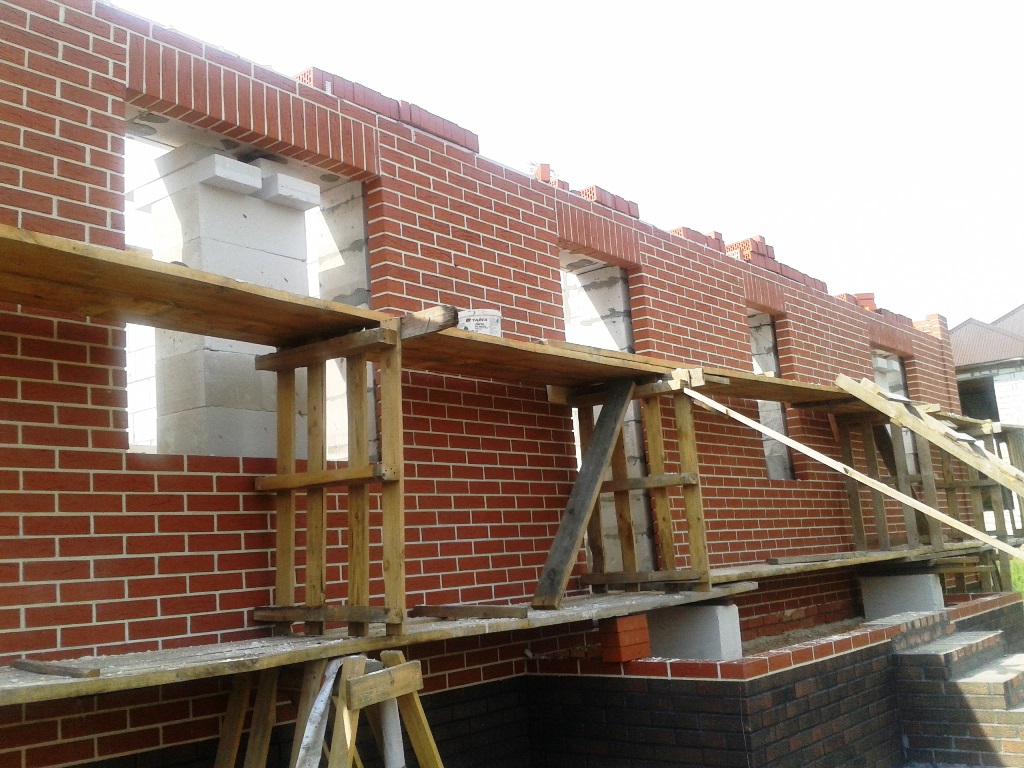

Стены из облицовочного кирпича делать с четвертями, а стены под штукатурку и прочие виды отделки делать без четвертей. Четверти делатся вместе с отделкой наружной стены, например штукатуркой. Изготовление четверти штроблением и вырезанием внутренней части самый трудоемкий вариант,
при этом еще нужно учесть чтобы опирание перемычки было достаточное.
С однородными стенами нужно дополнительно утеплять откосы от промерзания,
так как в этих конструкциях откос самое слабое место.
если наружная отделка - лицевой кирпич, то вопрос с четвертями решается на этапе кладки. Если фасад штукатурится, то примыкание окна прикрывается откосами, которые обычно делают из эксрудированного пенополистирола. У меня дом из газобетона и при фасадных работах откосы были сделаны именно так.

То есть вроде советуют согласится с производителями и делать без четвертей. А потом при фасадных работах сделать псевдочетверть из пенополистирола и штукатурки.
Я хочу понять, как сделать так, чтобы не для галочки, а как "для себя"

Возникают сомнения по поводу прочности этого материала, ведь речь идет о крепости стен и монтировании в них окон и дверей. Но чтобы строительство было успешным, нужно придерживаться определенных схем и правил, выполнять четкую последовательность всех операций и тогда положительный результат не заставит себя ждать. Также нужно учитывать недостатки газобетонных материалов и принимать меры для их устранения.

Газобетон — это вид ячеистого бетона, который состоит из цемента, кварцевого песка, в отдельных случаях в его состав добавляют гипс, известь и другие промышленные отходы. Применяется газобетон при строительстве домов, а именно стеновых и перегородочных блоков, перемычек и плит перекрытия. При установке пластиковых окон в газобетон учитывают характеристику и качество ячеистых бетонов.

Демонтаж старого окна перед установкой нового.

Совокупность свойств, которые имеют максимальную продолжительность работы изделия в различных условиях эксплуатации, обеспечиваются в процессе монтажа стен. Для увеличения несущей способности используют блоки под окном и подпорную зону для перемычек. Проемы окон, в свою очередь, могут быть с четвертями и без них. Четверть в проемах газобетонных стен представляет собой наружный выступ толщиной 3-4 см. На строение проемов влияют . Оконные четверти приклеивают с помощью кусков газобетона клеевым пистолетом. Для большей фиксации крепят уголок и замазывают штукатуркой.

Прежде чем устанавливать окно в газобетон, проводят подготовительные работы. Готовят нужный набор инструментов для монтажа, это: перфоратор, гвоздодер, рулетка, пленка из полиэтилена. Устанавливать окна в газобетон начинают с определения рабочего материала, это может быть газобетон или пеноблок. Газобетон хоть и имеет высокую стоимость, но тем самым полностью ее оправдывает. Он обладает высокой прочностью, легкостью в применении и последующем уходе, является экологически чистым материалом. Газобетон имеет один существенный недостаток – он малоустойчив к влаге и поэтому на нем часто образуется плесень и грибок.

Пеноблок является наиболее надежным материалом и обладает высокой теплопередачей. За счет этого стены сооружения становятся толстыми. Из недостатков выделяют хрупкость материала и недостаточную экологичность. К плюсам пеноблока относят его устойчивость к влаге и относительно низкую стоимость.

Торцы проема окна обязательно очищаются от грязи и пыли.

Перед началом работ освобождают помещение от мебели, пол покрывают пленкой, нужно оградить вещи от пыли, появление которой неизбежно в процессе монтажа. Старые окна убирают с помощью перфоратора или вручную молотком. Нужно быть внимательным при демонтаже окон на высших этажах, следить за падающими элементами, ведь под домом могут проходить люди. Много усилий понадобиться для снятия подоконника. Чтобы извлечь его, применяют раскачку, для этого доску шатают из стороны в сторону до момента выхода его из выемки. Нужно помнить о весе конструкции и соблюдать технику безопасности, максимально сосредоточиться на деле и предотвратить возможность падения плиты.

Следующим этапом является очищение рабочей поверхности от пыли, ведь из-за нее ухудшается сцепка между стенами и монтажной пены. Для этого образовавшийся мусор тщательно выметают и помещают в пакет. Перед установочными работами часа за четыре поверхность грунтуют.

Качественный монтаж пластиковых и деревянных окон в газобетон возможен при условии защиты контактирующих зон от потери тепла. Чтобы придать герметичность окну, нужно тщательно законопатить зазор.

Установка перемычек


Устанавливая над проемом в стене с окнами, соблюдают технику безопасности и технологию процесса. Основание перемычки фиксируют на расстоянии двух метров в длину и только если ширина окна больше ста сантиметров, основу увеличивают до двух с половиной метров. Увеличивают несущую способность зданий из газоблоков с помощью перемычек в таких случаях:

  • несущие конструкции устанавливаются с учетом изгиба прочности, опорного среза, прогиба;
  • стена, на которую не приходится нагрузка, армируется разумно с учетом железобетонной перемычки и газобетона.

Используемый материал состоит из газобетонных, деревянных, металлических и железобетонных профилей. Без четверти окно фиксируется гвоздями. Зазоры между деревянными коробками и щелью утепляют резиновыми прокладками или пароизоляционной лентой. Откосы отделывают пластиком или штукатуркой.

Этапы перекрывания блоками окна:

  • Монтаж сборно-монолитной перемычки происходит на заранее подготовленную основу.
  • Оконную коробку проклеивают вертикальными швами специальным раствором.
  • С помощью уровня проверяют ровность положенных блоков, при необходимости их выравнивают.
  • Следующим этапом является теплоизоляция материалом из полистирола.
  • Выравнивают поверхность из бетона и удаляют временные опоры.

Монтаж армированных перемычек

Диаметр арматуры подбирается по расчету в зависимости от воспринимаемой нагрузки.

Армированные газобетонные перемычки обладают многими выигрышными свойствами. Они долговечны, устойчивы к влаге, воде и грибку, не горят, просты в установке, обработке, и главное — они предельно прочны. При монтаже армированной перемычки из газобетона учитывают толщину стен, в которой будет находиться окно. Перемычку ровняют по всей ширине стены. Для ускорения установки и упрощения работы берут готовые перемычки прямоугольной формы, размеры которых разнообразны и подходят для любой ширины секций. Газобетонные перемычки содержать следующие преимущества:

  • имеют низкую передачу тепла;
  • малый вес материала;
  • размеры подходят под любую толщину блоков.

Чтобы сделать перемычку нужного размера, ее устанавливают стрелкой вверх на глубину более 20 см. Дальше перемычки между собой скрепляют монтажным клеем и вслед одна за другой плотно укладывают, используя молоток. С помощью деревянной колодки с широким лезвием ровняют поверхность и ждут схватывания кладочной смеси.

Металлические уголки для перемычек и их установка

Перемычки из металлического уголка можно сделать различных габаритов, используя . Благодаря разнообразным размерам и возможности легкого распила блока, выбирают высоту окон. Металлические перемычки не обладают свойством передавать тепло, поэтому для них требуется вспомогательное утепление с помощью квалифицированных работников.

Для установки газобетонного блока на перемычки в середину газоблока укладывают металлические уголки на расстоянии одной третьей от края. Преимущества металлических уголков состоят в прочности и возможности удерживать из смеси извести, песка и воды. Конструкция с применением металлических уголков снаружи смотрится аккуратней за счет получаемой ровной поверхности. Толщина, высота металлических перемычек зависит от размеров несущей конструкции, и выделяют следующие их виды:

  • металлические балки или гнутые профили;
  • двутавровые балки;
  • металлические профильные трубы;
  • стальные горячекатаные уголки.

Для удобства при монтаже газобетона используют не два металлических уголка, а четыре. Тем самым обеспечивая большую опору, что особенно важно в местах с частыми землетрясениями. Процесс установки металлической перемычки состоит: из армирования, выбора высоты, монтажа и подпорки опалубки, а также связывания и бетонирования арматуры.

Сооружение оконной конструкции

Зазоры между стеной и окном заполняют монтажной пеной.

Устанавливая конструкцию, для начала монтируют коробку окна, которая состоит из верхних, нижних и боковых деталей. Начинают работу с обработки стен антисептическим средством, чтобы избежать гнили, грибков и плесени. Удобней будет смонтировать коробку отдельно и вставить потом в проем для окна, который предварительно смазывают олифой и красят. Для ровности сторон окна его проверяют по горизонтали и вертикали, используя строительный уровень. После фиксирования коробки навешивают створки. При их установке учитывают наличие щелей, чтобы не было сложностей с открыванием и закрывание створок.

Между стеной и коробкой окна образуется зазор, который можно заполнить монтажной пеной. После ее застывания пену аккуратно срезают ножом. Когда работа по установлению блока окончена, начинают устанавливать подоконники и отливы.

При установке деревянного отлива, его заранее обрабатывают антисептиком, если же используется металлический слив воды, то его обрабатывают антикоррозийным средством.

При монтаже окна с балконными дверьми, промежуточный шов ровняют и убирают возможные зазоры. Прежде чем установить подоконник, нужно избавиться от щелей с помощью забивания бруска в нижнюю часть блока окна. При неровностях отверстия его еще до начала установки окна.

Последним этапом является установка декоративного оформления, это необязательный элемент конструкции, но с ним рама окна выглядит красивее. Наличники устанавливают, как все работы по монтажу окончены. Можно подвести итог и определить ряд требований, который поможет избежать трещин в окне, конденсата, грибка и плесени:

  • Поверхность откосов должна быть ровная, добиваются этого, используя резиновый молот или строительный уровень.
  • Отверстия окон пропитывают грунтовкой, но перед этим убирают весь мусор, грязь и пыль.
  • Проводят тепловую изоляцию внутренних откосов с помощью пенопласта, минеральной ваты, монтажной пены или пенополистирола.
  • Наклеивают ровным слоем пароизоляционные ленты шириной 6 см.
  • Избавляются от возможных стыков.
  • Герметизируют щели в окнах.
  • Крепят наличники, слив, подоконник.

Вертикальное армирование дверных и оконных проемов

Засверливаем газобетонный блок прямо через анкерную пластину и вставляем дюбель.

  • при использовании здания нежилого назначения;
  • при значительных нагрузках на газобетонные стены за счет стихийных бедствий;
  • при возможном наклоне набок фундамента сооружения;
  • при малой прочности блоков. В этом случае следует применять вертикальное армирование дверных отверстий. Увеличивают несущую способность стен с помощью блоков с круглым отверстием. Эти блоки можно приобрести у заграничных закупщиков или изобрести собственноручно. Начиная укладку стен, устанавливаются опорные площадки для укрепления рам из стали. По окончании процесса установки О-образных площадок отверстие заполняют жидким раствором с высокими характеристиками по прочности и водонепроницаемости.

Газобетонный блок с дверью закрепляют анкерами для ячеистых бетонов в доме. Учитывая хрупкость присущую газобетону, не рекомендуют проводить установку тяжелых дверей в больших проемах. Не монтируют дверь в коммерческих помещениях и в индивидуальных домах.

Какие инструменты и материалы понадобятся?

Для установки пластиковых окон в газобетон дома применяют киянку, которая необходима при демонтаже или сборке конструкции. Также не обойтись без бороздодела, каретки, терки и ковшика. Чтобы распиливать газобетонные заготовки было проще и аккуратнее, применяют ножовку. Она позволит распилить элементы на равные части нестандартных размеров за счет уголка, который идет в комплекте с ножовкой.

Большую роль в сооружении играет строительный уровень, он позволяет сделать стены конструкции ровными и прямо пропорциональными за счет проверки горизонтальности рядов. Также не обойтись без шпателя, рубанка, рулетки, бетономешалки, дрели, перчаток и ведра. Для монтажа проемов применяют такие материалы: монтажная пена, пенополистирол, штукатурка, арматура из стали, смесь из песка, цемента и воды, оцинкованные гвозди и раствор для работ с тонкими швами.

Бетонные перемычки над окнами в газобетонной стене. Оконные проемы в газобетоне

В газобетонном доме оконные и дверные проемы нуждаются в дополнительном усилении. Это могут быть , монолитного бетона, а также на уголках или арматурных прутьях. Они отличаются между собой стоимостью, эффективностью, скоростью укладки. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.



В домах из предусматривается минимальная ширина простенка в 60 см. При уменьшении ширины требуется выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри О-блоков или закладкой прутьев в вертикальный паз рядом с проемом с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

Укладка готовых перемычек из газобетона

Для укрепления проемов строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще всего. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.



Изготавливаются перемычки из стального арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут производиться на заказ – под конкретные параметры строящегося дома.

Особенности

Преимущества готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • сравнительно небольшой вес.

Гладкая поверхность и четкая форма изделия не портит ровность кладки стены, поэтому для наружной отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом является также и однородность поверхности стены, когда дело подойдет к оштукатуриванию.

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, с опиранием на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота – с высотой блока. При строительстве дома с толстыми стенами допускается укладка нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.


Правильное положение перемычек из газобетона при укладке указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью наверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, канавки или воздействовать другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или больше 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для укладки может понадобиться подъемник. Если требуется усилить проем в ненесущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при укладке можно обойтись без спецтехники.

Единственный недостаток готовых изделий – высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогостоящим способам.

Перемычки из U-блоков

Один из распространенных вариантов – изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U-блоки марки D500 и выше. Такой способ позволяет получить ровную наружную поверхность с непрерывным узором кладки и подходит для усиления проемов до 3 м.


Технология устройства

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка из газобетона не прогнулась под весом залитого бетона. Подпорки можно сделать из многих материалов – деревянных брусков, металлических труб, столбиков кирпича и пр.
  • 2. На доску укладываются лотковые блоки толстой стенкой наружу и так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
  • 3. Для утепления конструкции можно положить внутрь блоков от наружной стенки листы или высокой плотности.

  • 4. Еще для изготовления перемычек над окнами в доме из газобетона вяжется арматурный каркас. Для него используются диаметром 12-16 мм, покрытая антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Замешивается бетон M200 и заливается вовнутрь конструкции, уплотняется и выравнивается по верхней грани блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску, временные подпорки и продолжить строительство можно после того, как бетон высохнет. Сроки зависят от погодных условий и температурного режима воздуха.

Перемычки из монолитного бетона

Способ заливки монолитной бетонной балки является одним из наиболее дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию, хорошо выдерживающую любые нагрузки. Серьезным недостатком данного метода является тот факт, что пропадает однородность поверхности стены, что крайне нежелательно при тонкослойном оштукатуривали ровной газобетонной стены.


Высокую теплопроводность бетона придется компенсировать местным утеплением.

Техника изготовления

Создание монолитной балки во многом напоминает устройство перемычек из лотковых блоков, но имеет и существенные отличия. Работы выполняются в такой очередности:

  • Монтируется съемная опалубка из или листовых материалов (фанеры и пр.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после укладки блочного ряда. Для нее оставляют по 20-30 см пространства с обеих сторон от проема.
  • В готовой опалубке с наружной части стены закрепляется утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
  • После изготовляется арматурный каркас из стальных прутьев. Для формировки каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домиков с легким кровельным покрытием можно использовать стальную армирующую сетку. Она нарезается на квадраты, к которым вязальной проволокой крепятся прутья.
  • Далее оборудованная опалубка заливается раствором M200 - M300 на высоту ряда блоков, утрамбовывается и выравнивается.

Снимать боковую опалубку можно после затвердевания раствора, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не наберет должную прочность.

Наружная часть перемычки в доме из газобетона будет нуждаться в отдельном предварительном оштукатуривании в случае отделки фасада декоративной штукатуркой по блоку без утепления стен. Поверх утеплителя наносится слой , в который утапливается щелочностойкая армирующая сетка и разравнивается.

Перемычки из уголков

Конструкция с использованием металлических уголков самая бюджетная, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях – ширина проемов до 1,2 м при высоте кладки поверх них не менее 2/3 этой ширины.


Изначально в закрывающих блоках из газобетона вырезаются пазы для уголков с отступом от края блока на 1/3 его ширины. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило – расположить уголки снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опирания.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки в 50 мм. Стальные опоры нужно обработать антикоррозионным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обернуть щелочестойкой или штукатурной сеткой.

Перемычки в небольших проемах

Проемы шириной меньше 1,2 м не нуждаются в большом усилении. Так как делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными прутками. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от проема и в зоне подоконника.

Технология работ

Технология кладки блоков газобетона поверх проемов без применения усилительных опор (см. рис. а) предполагает следующую последовательность действий:

  • Выкладывается ряд блоков до проема. Обязательно оставляется пространство в 20-30 см для закладки арматуры.
  • В отличие от укладки перемычки из газобетона с помощью U-блоков, не потребуется монтаж съемной опалубки.
  • Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Подойдут стержни периодического профиля с выраженным рифлением класса A-III.
  • В блоках проделываются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрезер. Важно, чтобы канавки не находились слишком близко к краю.
  • Углубления заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, равномерно распределяющий вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного сегмента не требуется.


А как сделать перемычку над окном из газобетона, если предполагаемая нагрузка на проем окажется немного больше допустимого значения для стальных стержней? Как вариант, можно скомбинировать последние два способа.

В этом случае 75-е уголки утапливаются в блоки по внешнему и внутреннему краю, а в центральном сегменте нарезаются штробы под 3 стержня арматуры, диаметром от 8 мм. После закрепления перемычки уголки, предварительно окрашенные или обработанные антикоррозионным составом, оштукатуриваются.

Заключение

Выбирая из чего делать перемычки – из газобетона, железобетона, стальных уголков или прутьев – обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажного и чердачного перекрытия, крыши, самих стен;
  • стоимость материала;
  • сроки строительства.

И запомните, что при неправильном усилении проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек, позволят построить прочный дом без каких-либо последствий, которые могут вскрыться в будущем.

Дверные и оконные перемычки при строительстве дома из газобетона делать нужно. В газобетонных домах есть два варианта их создания.

Первый - железобетонная перемычка. Собирается опалубка, которая крепится прямо к стене. В неё укладывается вязаная арматура и заливается бетоном.

Её лучше утеплять дополнительно. Если этого не сделать, то появится мостик холода.

Совет. Очень часто, делая ж/б перемычки дверные и оконные перемычки, их не утепляют. Происходит это от того, что авторы проекта решают надеяться на дополнительное утепление. Как внешнее, так и внутреннее. Однако, газобетонные и пенобетонные блоки шириной от 400 мм самодостаточны в отношениях с теплом и холодом. Для них хватит штукатурки для защиты от влаги. Но через такие мостики холода будет поступать холод, который, станет охлаждать горячий воздух, поднимающийся наверх. То есть, чем больше мостиков холода в доме, тем лучше он охлаждается зимой и нагревается летом.

Однако дополнительное утепление может пригодиться, когда ширина блоков меньше 375 мм. Например, можно сделать вентилируемый фасад, либо просто обложить стены декоративным кирпичом на небольшом расстоянии от газобетона.


Второй способ - использование U-блоков. Это блоки с тремя стенками и выемкой посередине. Они устанавливаются в проём на деревянную опору, в них укладывается утеплитель, вязаная арматура и заливается бетоном. Когда бетон высыхает, получается самостоятельная перемычка. Можно убрать дерево.


Монолитный армированный пояс под перекрытия

Монолитный пояс в домах из газобетона или пенобетона нужен обязательно. Он выполняет несколько функций. Принимает на себя местную нагрузку от перекрытий, что особенно важно в домах с железобетонными перекрытиями. Но и в нашем случае с перекрытиями из дерева это важно, так как невесомых конструкций не бывает.


Армопояс должен быть единым по всей длине и нигде не прерываться. Так как он отлично выдерживает точечные нагрузки, которые могут быть губительны для наших блоков, то не позволит им растрескаться. Это может произойти, например, когда не совсем ровно установлена крыша и на одном углу возникает давление, которое сильнее, чем на других. Единый монолитный пояс не даст крыше ломать газобетон.

Совет . Иногда возникает ситуация, при которой в проекте дома монолитный пояс мешает художественной мысли. Например, нужно сделать окно на межэтажной площадке лестницы, но по этому месту как раз проходит армопояс. Если нет сейсмической активности, если грунты хорошие или есть песчаная подушка, если дом стоит на монолитном фундаменте, то можно сделать разрыв пояса. Это совет из серии плохих, но, в принципе, такое возможно.


Пояс поможет стенам выдержать неравномерную усадку грунта у фундамента, не треснуть и сохранить чёткое вертикальное положение.

Совет . Можно перед возведением дома пройтись по соседям и посмотреть на их дома. Как правило, если грунт в местности нестабильный, то от углов окон, от фундамента, либо просто по вертикали идут небольшие трещины. Если хозяин говорит, что это штукатурка потрескалась (и у некоторых его соседей тоже), то можете смело ему ответить, что проблема в стенах.



Кроме прочего, такой пояс необходим в местности с сейсмической активностью.

Перекрытия

У нашего дома перекрытия деревянные. Во-первых, такие перекрытия дышат. Во-вторых, они лёгкие. А в-третьих - дешёвые.


Перекрытия делят дом на этажи. В нашем случае использованы балки, соединяющие все стены в доме. Они должны опираться как на несущие, так и на межкомнатные стены.

Советы . Начинать укладывать балки стоит от краёв дома. Первые балки стоит крепко закрепить, затем можно приступить к укладке остальных. Боковые стороны и торцы балок необходимо пропитывать биозащитными и огнезащитными средствами. Так же края балок следует укатывать в рубероид.



Устанавливаются балки на монолитный ж/б пояс. Между ними укладывается газобетон и всё проклеивается. Балки нужно укладывать перпендикулярно длинной стороне дома. Чем меньше пролёт, тем больше можно делать шаг перекрытий (от 60 до 120 см).

После того, когда выполнена большая часть кладки стен из газобетона, наступает следующий этап строительства, когда необходимо выполнить перекрытия для дверных и оконных проемов. Наступает момент изготовления и монтажа перемычек .

Наиболее простой вариант, кода используют готовые перемычеки из армированного газобетона . Готовые перемычки являются самостоятельными несущими элементами, и предназначены для перекрытия проемов шириной до 175 см. армированы стальным каркасом и не нуждаются в дополнительном утеплении.

Преимуществом монтажа готовых перемычек является, безусловно, быстрота и получение в итоге гладкой, однородной и ровной поверхности стены, что облегчает штукатурные работы. Недостатком готовых газобетонных перемычек является их неоправданно высокая цена.

Перемычки из U – блоков

Второй вариант – изготовление перемычек прямо на строительной площадке с использованием, так называемых U– образных блоков (лотковых блоков).
U–блоки укладывают на подготовленное монтажное основание. Его можно выполнить, используя доску и брус. Основание под перемычку должно быть достаточно прочным, и не должно прогнуться при заливании бетоном собранной конструкции. Для этого основание доски следует подпереть, например, стойками, особенно это касается случаев с широкими проемами.
На изготовленном таким образом помосте U–блоки кладутся впритык, при этом вертикальные швы между ними заполняются тонким слоем клеевого раствора.
Во внутрь U–блоков, ближе к внешней стороне следует вложить теплоизоляцию (лист пенопласта или минеральной ваты), так как толщина стенки U–блоков составляет 60 мм и ее недостаточно для утепления бетонного монолита.
Далее внутрь перемычки устанавливается каркас из арматуры. Каркас состоит из четырех стержней арматуры, скрепленных между собой в поперечном сечении, с шагом ячейки 100 мм 150 мм. Для перемычек рекомендуется использовать стержневую арматуру диаметром 12 мм, для кольцевой обвязки проволоку диаметром 6 мм, а для скрепления каркаса вязальную проволоку.
В полость перемычки заливается бетон, который необходимо уплотнить и выровнять. Рекомендуемая марка бетона не менее, чем М200, т.е. стандартный фундаментный бетон.

Использование U–блоков здорово упрощает процесс изготовления перемычек, а полученные перекрытия имеют хорошую несущую способность. Единственным, пожалуй, недостатком лотковых блоков, как и в случае с готовыми перемычками, является их цена. В среднем стоимость одного U–блока составляет 10$.

Перемычки с использованием металлических уголков

Третий способ изготовления перемычек для проемов в стенах из газобетонна , заключается в кладке блоков на перемычки из металлических уголков.

Несущей способности уголка достаточно, чтобы выдерживать один ряд уложенных на клей газобетонных блоков. Газобетонные блоки кладутся впритык, а торцы вертикальных швов заполняются тонким слоем клеевого раствора.

После затвердения клея, полученная перемычка представляет собой конструкцию из монолитного газобетона, которая имеет прочность не ниже чем у газобетонного блока. После установки окон часть металлического уголка, находящуюся с наружной стороны обязательно следует утеплить (пенопластом или мин. ватой) и оштукатурить.

Недостатком этого метода является то, что при неправильной врезке уголков и неправильном утеплении их наружной части, возможно, появление конденсата на откосах внутри помещения.

Перемычки из монолитного бетона

Четвертый способ, используемый в , нельзя назвать совсем простым, но зато он надежный и достаточно недорогой, по сравнению с использованием готовых перемычек из газобетона и U – блоков. Он заключается в изготовлении путем бетонирования с армированием и одновременном утеплении перемычек в деревянной опалубке, изготовленной над проемом. Данный способ напоминает второй вариант, только там U – блоки выполняли функцию несъемной опалубки.

Для этого после того, как будет выполнена кладка блоков, до границы опорной зоны будущей перемычки (составляет 250 мм или 300 мм. от оконного проема) необходимо возвести деревянную опалубку, используя доску, брус и OSB (либо ламинированную фанеру). Во внутрь с наружной стороны вставляется утеплитель 100 мм. С внутренней стороны утеплитель промазывают клеевым раствором, для лучшего приклеивания к бетону. Внутри опалубки устанавливается каркас из арматуры, все, как в случае с U – блоками.
Следующий шаг – выполняется заливка опалубки бетоном на уровень, равный высоте блока, то есть 200 мм.
После затвердения бетона опалубка снимается и в итоге получаем утепленную снаружи железобетонную перемычку.
Утепленную наружную часть перемычки необходимо заармировать и оштукатурить с применением щелочностойкой фасадной сетки.

Последний приведенный способ изготовления перемычек для проемов в стенах из газобетона , является наиболее целесообразным, с экономической и конструктивной стороны. Этот вариант будет намного дешевле первых двух, но дороже способа с использованием уголков. Зато мы получим полноценную армированную перемычку, которая никогда не даст предпосылок для возникновения трещин.
В следующих статьях читайте о том, как изготовить

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.


Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.


Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.


Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.


Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше - кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.


При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.


При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

Нарисуйте этот узел по Вашему пониманию и по-моему.
Стрелочками пометте кратчайшие расстояния (мостики холода) вокруг проема на расстоянии до полметра.
Если окажется не по-моему, то кладите рисунок сюда и будем обсуждать всем миром

Я всего лишь сказал, что будет одинаковый мостик холода в случае четверти и в случае без четверти, но с утеплением снаружи (псевдочетверть из ваты, пенопласта, штукатурки). То есть нет разницы формировать ли настоящую четверть выпиливанием сразу или потом при наружней отделке сделать псевдочетверть.
Про наличие или отсутствие других методик, которые являются более или менее эффективными, чем данная, я ничего не утверждал

А U образная балка и, особенно перемычка даст Вам такой мост холода, что вопрос про четверти можно будет закрыть, как "малозначительный"

Перемычка не даст моста холода, так как она тоже из газобетона. Только армированного промышленным образом. Я же писал "готовые перемычки".
В U-блоки перед укладкой арматуры и заливкой бетоном по технологии укладывается еще слой утеплителя. Поэтому если они и будут холоднее основной кладки, то наверное не на много.
А вот как формировать в них верхнюю четверть - я слабо представляю. В готовых перемычках судя по документации этого делать просто нельзя.

Поэтому я пытаюсь понять, как все же максимально правильно сделать оконные проемы в газобетонном доме при однослойной стене. И как правильно потом установить окна.

На другом форуме я нашел следующую информацию (орфография сохранена):

у нас оконные четверти прорезали строители болгаркой в вертикальных рядах оконных проемов. Это делается для того, чтоб окно по бокам "пряталось" изнутри за кладку (на 3-5 см), чтоб не было сплошной сквозной щели по всему периметру окна. Наши оконщики рассказывали, что окна вставленные в проемы без четвертей, легче вытащить (срезаются "болты", которыми крепятся окна к проему, а если есть четверти, доступ к этим "болтам" закрыт). Кроме того, щели между проемом и окном, вставленном без четвертей, нужно снаружи зашивать планками, а это малоэстетично.

То есть сделали две четверти из трех. С верхней четвертью проблема никак не решена. Довод про то, что окна легче вытащить в данном случае наверное нелеп, так как еще проще его разбить. Да и газобетон не настолько крепок, чтобы четверть стала какой-либо серьезной преградой.

Я по своему опыту пришел к такому выводу:
Стены из облицовочного кирпича делать с четвертями, а стены под штукатурку и прочие виды отделки делать без четвертей. Четверти делатся вместе с отделкой наружной стены, например штукатуркой. Изготовление четверти штроблением и вырезанием внутренней части самый трудоемкий вариант,
при этом еще нужно учесть чтобы опирание перемычки было достаточное.
С однородными стенами нужно дополнительно утеплять откосы от промерзания,
так как в этих конструкциях откос самое слабое место.
если наружная отделка - лицевой кирпич, то вопрос с четвертями решается на этапе кладки. Если фасад штукатурится, то примыкание окна прикрывается откосами, которые обычно делают из эксрудированного пенополистирола. У меня дом из газобетона и при фасадных работах откосы были сделаны именно так.

То есть вроде советуют согласится с производителями и делать без четвертей. А потом при фасадных работах сделать псевдочетверть из пенополистирола и штукатурки.
Я хочу понять, как сделать так, чтобы не для галочки, а как "для себя"

Монолитные перемычки над окнами -

Строительство домов

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура — на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов — брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями — горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши — тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы — арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй — поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров — 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу — заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу — в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

  1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
  2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
  3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
  4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
  5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
  6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
  7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
  8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
  9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
  10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!

Перемычка над оконными и дверными проёмами своими руками

Здравствуйте. Этим летом я занялся стройкой. Решил соорудить небольшую пристройку к дому. Естественно, своими руками. После окончания строительства я опишу весь процесс, а пока хочу рассказать, как я придумал соорудить из подручных средств надёжные и непромерзающие перемычки над оконными и дверными проёмами.

Технологий сооружения перемычек великое множество. Продаются готовые железобетонные перемычки, можно подложить металлические уголки, можно соорудить опалубку и залить самому из бетона и т.д.

Но готовые перемычки стоят достаточно дорого, да и надо оплатить доставку и разгрузку — на легковой не привезёшь)))). А потом один наверх не забросишь.

Металлические уголки тоже не дёшевы ( ведь нужны достаточно мощные). К тому-же, сталкивался ещё и с таким их недостатком — со временем сквозь шпатлёвку и обои прошла ржавчина. Ведь слой шпатлёвки над ними очень тонкий — штукатурка скрывает их толщину, а над ними только шпатлёвка.
Я всё делаю сам, люблю работать один, поэтому решил заливать на месте из бетона.

Тут есть свои «моменты»: Бетонная перемычка не должна промёрзнуть, иначе оконные проёмы зимой будут «плакать». Решают эту проблему, как правило, прокладывая снаружи 5 см экструдированного пенополистирола. Стоит он тоже не дёшево.

Я строю из газосиликатных блоков. У производителя есть П-образные блоки, которые можно выложить на подпорке, а потом залить бетон в образовавшийся жёлоб. Вроде бы и нормально, но. стоят такие блоки совсем «не гуманно». (Ровно в четыре раза дороже обычных), да и ехать опять-же за ними надо с прицепом..

Поэтому я поступил проще.

Итак, нам понадобится:
1. Доски для опалубки. (Любые, которых не жадко)
2. Газосиликатные блоки.
3. Цемент.
4. Песок, или ПГС
5. Арматура.

Первым делом сооружаем опалубку:







Итак, у меня получилась «несъёмная опалубка» из пористого, непромерзающего материала. Оставшегося в середине пространства, размером 100 на 250 мм с лихвой хватит для изготовления мощной железобетонной перемычки. (Тем более, что 250 — это высота.)

Осталось только изготовить бетон. Его я готовил из цемента М500Д20 и песчано-гравийной смеси. Можно и из песка, но ПГС у меня была.))))). Кстати, при изготовлении из песка, объёмные пропорции цемент/песок следует соблюдать 1/3. А при использовании ПГС можно пропорцию увеличить до 1/5 без потери марки бетона. (Если в ПГС не попадается глина).

Открыв сарай, я с грустью понял, что добыть бетономешалку не так-то просто. С осени не доставалась.

Потом опять песок и снова цемент. Лучше это делать на стальном листе или бетонной площадке, но у меня была под рукой только ненужная старая плёнка.

Образовавшийся «бутерброд» перебрасываем совковой лопатой на край нашей площадки, насыпая строго в одну точку. Суть в том, что так образуется горка и песчинки, скатываясь вниз, полностью обваливаются в цементе.



Так как сейчас блоки кладутся на клей, то они не нужны. Поэтому я их связал между собой и поместил в качестве арматуры в перемычки.

Если у вас арматуры мало, и её не хватает на несколько слоёв, то не забывайте, что бетон очень хорошо работает на сжатие, и очень плохо — на растяжение. Поэтому располагать арматурный пояс нужно как можно ниже. Сверху он не даст вообще ничего.

Вот и всё! Перемычки готовы. Может, кому-то пригодится.

Кстати, если бы у меня не было перегородочных блоков, я бы просто распилил большой. Так получится дешевле — перегородочные дороже обычных, если в кубометрах считать. Это очень легко сделать, например, при помощи моей самодельной пилы:

Правила установки перемычек над окнами

Строительство зданий или сооружений различного назначения сопровождается не только утвержденным архитекторским проектом, но и точными расчетами нагрузки на самую важную часть объекта – стены. Отдельное внимание уделяется обустройству оконных проемов, ведь «пустоты» в кладке являются одним из уязвимых мест. Важно знать про минимальное опирание перемычек, их разновидности и некоторые правила в их обустройстве.

Что такое перемычки над окнами, и зачем они нужны?

Если подойти к какому-нибудь строящемуся дому и взглянуть на прямоугольные проемы для дверей или окон, то можно заметить, что верхнюю его часть составляет особая кладка или протянутая поперек балка. Именно на эту нехитрую конструкцию приходится нагрузка от строительных элементов, идущих выше над ней. Вне зависимости от размера перемычек, они нужны для:

  • придания надежности стеновой конструкции – несущая поверхность становится опорой всего здания, и нельзя допустить, чтобы она обрушилась;
  • создания определенной формы оконной выемки – перемычки могут представлять собой классическую горизонтальную балку, а могут быть выполнены в виде игривой арки;
  • основы под потолок и продолжения обустройства стен.

Расчет площади проема происходит задолго до начала строительных работ. Поменять его габариты или форму в процессе возведения здания хотя и возможно, однако может потребовать значительных изменений в проекте, чтобы равномерно распределить весовую нагрузку строения.

Варианты обустройства перемычек

В зависимости от места установки, различаются виды монтируемых перемычек над окнами.

Как известно железобетонные плиты перекрытия опираются на две стороны.

Стена, на которую опирается плита, является несущей. А стена, на которую не опирается плита перекрытия, является самонесущей. Т.е. несет сама себя.

Так вот оконные проемы, расположенные в несущих стенах перекрывают усиленными перемычками — 3ПБ. А в самонесущих стенах перемычками 2ПБ. Длина перемычки подбирается равной ширине оконного проема плюс опирание не менее 250 мм с каждой стороны.

Железобетон как наиболее популярный материал для перемычек

Железобетонные детали совмещаются друг с другом для создания надежной перемычки.

Однако для ее изготовления следует знать, что существуют различные размеры железобетонных перемычек, отличающихся по названию:

  • ПБ – изделие в форме бруса шириной обычно не более 250 мм, а длина колеблется от маркировки продукции и может составлять от 1 до почти 6 м;
  • ПП – изделие представляет собой плиточную поверхность, и его ширина уже превышает 250 мм; оно изготавливается путем скрепления нескольких брусьев;
  • ПГ – продукция данной маркировки выпускается в виде балок, имеющих в составе своей конструкции особый желобок, именуемый четверть; ПГ применяют для обустройства надежных примыканий у плит, используемых для перекрытия;
  • ПФ – вариант железобетонного изделия, используемый на фасадной части здания, и «прикрывает» собой ПГ и его выемки.

Некоторые предпочитают изготавливать ж/б самостоятельно, соорудив опалубку, вставив арматурные детали и залив все это бетонной смесью. Однако для создания опоры над оконными проемами рекомендуется использовать перемычки заводского изготовления. На некоторых заводах есть возможность заказа индивидуальных форм под оконный проем.

Что касается минимального опирания перемычек, то оно составляет не менее 250 мм на стену из кирпича, а для обустройства на перегородках – не менее 200 мм.

Металл в качестве материала для укрепления верха оконного проема

На деле металлические уголки в качестве перемычки используются при облицовочной кладке или при кладке перегородок толщиной в полкирпича (120 мм). Исходя из этого применяют стальной уголок с шириной полки 120 мм.

Как рассчитывается размер проема?

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

  1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
  2. Вес будущей стены, возводимой над оконной выемкой.
  3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
  4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

  • величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
  • прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.
[adinserter block=»3″]
U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.
[adinserter block=»4″]

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Как сделать теплыми перемычки и армопояс в доме из газобетона. Личный опыт. | ОЧУМЕЛАЯ СТРОЙКА

При строительстве стен из теплого газобетона хочется, чтобы другие конструкции дома были такими же теплыми и не промерзали.

Постоянно вижу, как придумывают сложности и делают спорные решения.

Газобетонный блок позволяет пилить его как хочешь, можно делать любые формы. Это позволяет сделать перемычки без торчащего с улицы утеплителя или бетона / кирпича.

ЖБ и кирпич, торчащие наружу.

Если сделать армопояс плохоутепленным, то будут большие теплопотери, может быть промерзание. Часто слышал от обладателей домов из газобетона, что в первую зиму чуть ли не иней появлялся на таких конструкциях.

Ниже расскажу как делал я на своем доме.

Над дверными проемами делать перемычку не обязательно, вот что по этому поводу пишет Глеб Грин:

Если на перемычку нет непосредственной нагрузки от перекрытий, она сопротивляется только весу кладки, расположенной в прямоугольнике, ограниченном ее длиной и половиной высоты. Этот вес мал, поэтому часто достаточно использовать просто перемычку из рядовой неармированной кладки.
Блоки для кладки перемычек и армопояса, которые использовал я.

Над окнами решил совместить армопояс и перемычку. Тем самым увеличил сечение армопояса в районе окон.

Для этого выпилил в блоках примерно на 100мм в глубину и 200м в ширину углубление и сделал подобие U-блоков (см. рисунок выше). Это только для окон и немного в стороны.

Над дверью не совмещал А/П с перемычкой и на всякий случай сделал из таких блоков и залил самомесным бетоном.

Лучше, чтобы конструктор просчитывал подобные конструкции.

А ряд под армопояс выложил из перегородочных блоков 100мм, клал их только на клей-пену.

Видны самопальные U-блоки в оконных проемах и блоки для армопояса.
Желательно просчитать этот момент заранее и заказать вместе с остальными блоками, т.к. на рынке будет стоить дороже.

Далее взял самый простой пенопласт, толщиной 50мм и приклеил к внешнему блоку на всю высоту армопояса.

Не используйте минеральную / каменную вату - толку от нее не будет. Сейчас бы делал не ППС, а ЭППС в качестве утеплителя – от него нет крошек по всему участку и отрезать ровно его проще.

Внутрь уложил арматурный каркас.

До и после заливки. Армопояс в теплотехническом калькуляторе.

На рисунке выше видны все слои из чего сделан армопояс, а также видно,что армопояс получился таким же теплым как стена.

Стена в теплотехническом калькуляторе.

Я лишь поделился своим опытом и примером как можно сделать теплыми такие узлы, вариантов как из различных блоков можно сделать подобное – масса.

Ниже на фото делал замеры своих стен и армопояса в первый отопительный сезон, как видно температура везде одинаковая.

Температура внутренней стены, внешней возле окна и армопояса. (Слева направо).

Считаю, что правильнее заказать проект или попросить его оптимизацию, т.к. армопояс не всегда нужен, а его сечение может быть гораздо меньшим, чем если делать по типовым узлам. Даже оптимизация проекта всегда себя окупает.

Делайте правильные выводы, стройте с умом.

Если вам понравилась статья, то помогите развитию моего канала - поставьте лайк, поделитесь в соцсетях. Есть чем поделиться? – пишите в комментариях.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Блок: 1/4 | Кол-во символов: 611
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Перемычки из автоклавного газобетона

В 2015 году лидер рынка строительного сегмента компания Bonolit – производитель газобетонных изделий анонсирует с новым продуктом под ТМ Poritep – армированные газобетонные перемычки.

Перемычки Poritep используются в строительстве зданий для перекрытия проемов окон, дверей и других технологических проемов. Основная их задача — передать нагрузку от выше возводимой стены, при этом сохранить проем здания. Перемычки отличаются способностью выдерживать как собственную нагрузку, так и нагрузку от каменной кладки и перекрытий.

В перемычках Poritep применен газобетон автоклавного твердения по ГОСТ 31360-2007 класса прочности на сжатие — B 3,5, марки по плотности D600, морозостойкость не ниже F75. Перемычки представляют собой армированную балку, где для рабочей арматуры применяются стержни диаметром 8 мм со специальным антикоррозионным покрытием.

Перемычки Poritep — это силовая конструкция, которая воплощает в себе все достоинства газобетона: материал НГ, продукт не подвержен образованию грибка и плесени, долговечен, лёгок при монтаже и обработке, имеет идеальную геометрию, не требует дополнительного утепления и экологически безопасен.

Блок: 2/5 | Кол-во символов: 1320
Источник: https://bonolit.ru/sravnenie/peremychki/

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Блок: 2/4 | Кол-во символов: 3589
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

ПРИЕМУЩЕСТВА ПЕРМЫЧЕК ИЗ АВТОКЛАВНОГО БЕТОНА

Паропроницаемость

Паропроницаемость материала способствует быстрому выведению построечной влаги и гарантирует комфортные условия проживания – избыточная влага будет выводиться, а воздух в помещениях будет оставаться свежим.

Морозостойкость

PORITEP обладает хорошим показателем морозостойкости, что объясняется резервной пористостью. Высокая морозостойкость PORITEP позволяет эффективно использовать данный материал в суровых климатических условиях.

Энергоэффективность

Геометрическая точность размеров перемычек позволяет монтировать их на клеевой раствор, исключая появление, так называемых, «мостиков холода».

Экологичность

Помимо экологической чистоты важным является тот факт, что премычки не выделяют токсичных веществ в атмосферу, в том числе и при пожаре.

Практичность

Перемычки, из-за низкого коэффициента теплопроводности ячеистого бетона, позволяют отказаться от дополнительного утепления, что дает несравненное преимущество

Универсальность

Армированные перемычки из ячеистого бетона выпускаются в различных типоразмерах. Они разработаны таким образом, чтобы компоновать их для наиболее применяемых толщин стен, например, при толщине стены в 500 мм соорудить конструкцию из перемычек толщиной 200 и 300 мм. Также армированные изделия PORITEP дают возможность перекрывать различные пролеты при одной длине перемычки, что на практике позволяет трехметровой перемычкой перекрывать проемы 2,6м и менее. Все это позволяет подобрать комплект практически для любого проекта.

Технологичность

Перемычки, из-за низкого коэффициента теплопроводности ячеистого бетона, позволяют отказаться от дополнительного утепления, что дает несравненное преимущество

Огнестойкость

PORITEP способен выдерживать одностороннее воздействие огня до 6 часов без изменения несущей способности, теплопроводности и целостности конструкции. .

Блок: 3/5 | Кол-во символов: 2523
Источник: https://bonolit.ru/sravnenie/peremychki/

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Блок: 4/4 | Кол-во символов: 3796
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Сравнение газобетонных перемычек с другими материалами

Полистиролбетон

У полистиролбетонной перемычки основным показателем преимущества можно отметить цену готового продукта, вес и теплопроводность. По всем остальным характеристикам – полистиролбетон в первую очередь горюч, стирол выделяющийся при тлении смертельно опасен для человека, несущая способность отсутствует. Полистиролбетон возможно применять только при ограждающей конструкции из такого же материала. Применение перемычки из полистиролбетона совместно с кладкой из ГБ (с целью экономии расходов) не принесёт желаемого результата по технологичности кладки. Материал «болеет» плохой геометрией, нет возможности использования специальной тонкошовной кладки. Плохая гвоздимость, это может быть проблемой не только в быту, но и для подсистемы вентфасада.

Железобетонные перемычки

Перемычки из железобетона – самый старый проверенный способ устройства перекрытия оконных и дверных проёмов. Но пройдёмся по основным параметрам. Цена готовой заводской перемычки не дешевле всех существующих аналогов, при этом мы получаем холодную конструкцию, требующую обязательного утепления, не самым дешёвым утеплителем. Нет возможности установки без тяжёлой техники, время установки в отличии от ячеистого бетона увеличивается. Плохая геометрия продукта, позволяет класть перемычку только на ЦПР, технологичность при совместной работе с ГБ блоками отсутствует. Итог: Холодно, дорого, тяжело, не технологично. .

Металлический уголок

Решение с металлическим уголком имеет место жить в современных реалиях. Среди преимуществ уголка отмечу примитивность и простоту установки и теплотехническую характеристику, за исключением мостика холода самого уголка. Фактически 1 человек справляется с перекрытием проёма. Но после анализа рыночных цен на первый квартал 2017 года, можно заметить, что цена за металл + блоки + технология укладки вместе со сваркой удерживающих пластин и малярной обработке самого метала не столь интересна, чтобы ставить этот конструктив в более выгодное положение против перемычек Poritep. Так же дополнительно мы получаем работу по отделке уголка внутри здания, адгезия блоков и металла разная, что влечёт доп. расходы как на обработку так и на более толстую штукатурку стен. И в завершение добавлю, что металлическая система перекрытия не обеспечивает 100% защиту при пожаре, несущая способность металла падает при длительном воздействии высоких температур.

Блок: 4/5 | Кол-во символов: 2693
Источник: https://bonolit.ru/sravnenie/peremychki/

Советы и рекомендации

При проведении строительства дома из газосиликатных блоков необходимо учитывать ряд нюансов при планировании и осуществлении монтажа перемычек:

  1. Немного сэкономить на материалах можно путем изготовления лотков своими руками. Для этого используется опалубка, в которую укладываются и склеиваются плоские доборные элементы из газобетона. Прочность такой конструкции ограничивается надежностью клея на стыках деталей. Чтобы изделие не сломалось при подъеме, целесообразно армировать и заливать его бетоном на земле.
  2. При проведении сборки и заливки непосредственно над проемом целесообразно под перемычку устанавливать прочную подпорку. Такой прием позволит исключить провисание перекладины под весом раствора и его случайную поломку при неосторожном движении.
  3. Чтобы сборная балка была прочнее, следует использовать арматуру в качестве стяжки, заводя на торцы крайних блоков на 10-12 см. Концы металла нужно предварительно оклеивать монтажной сеткой.

При правильном выборе материала и соблюдении технологии его использования монтаж перемычек не превратится в долгосрочную проблему.

Блок: 5/5 | Кол-во символов: 1098
Источник: https://1beton.info/izdeliya/peremichki/dlya-gazobetonnyh-blokov

Кол-во блоков: 8 | Общее кол-во символов: 17355
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html: использовано 3 блоков из 4, кол-во символов 7996 (46%)
  2. https://1beton.info/izdeliya/peremichki/dlya-gazobetonnyh-blokov: использовано 2 блоков из 5, кол-во символов 2823 (16%)
  3. https://bonolit.ru/sravnenie/peremychki/: использовано 3 блоков из 5, кол-во символов 6536 (38%)

Устройство перемычек в газобетонных стенах

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники. Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования. Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал. Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

А вот вариант с применением арматуры:

Несущая способность участка стены

Этот параметр будет еще меньше, и зависит от следующих параметров:

  1. Высота стены.
  2. Толщина стены.
  3. Характер нагрузки(эксцентриситет).

К примеру, на стену толщиной 300 мм опирается плита перекрытия, величина опирания – 120 мм. То есть нагрузка на стену прикладывается с отклонением от центра (эксцентриситетом), в результате, нагрузка распределяется неравномерно, что создает в стене некоторый сгибающий момент и лишнее напряжение, уменьшающее несущую способность. В результате, несущая способность участка стены будет примерно в два раза меньше чем расчетное сопротивление кладки.

Несущая способность участка стены в 5 раз меньше, чем прочность самого газобетона.

Перемычки армированные

Для изготовления используется автоклавный бетон, плотность которого 500 кг/м3, прочность В2.0 — 2.5. Конструкции укреплены арматурным каркасом. Для каркаса берется круглая арматура, покрытая антикоррозийным составом. Вес таких балок, в зависимости от их длины до 220 кг, толщина 100 — 400 мм, длина 120 — 320 см.

Несущая конструкция устанавливается на проем не превышающий 174 см шириной. Нахлест на опорную часть – 250 мм.

Последнее число, указанное на торце, обозначает несущую способность на один погонный метр. Если указано число 2,2, это обозначает, что на 1м2 приходится 2,2 тонны.

Монтаж производится на основания с наложением 250 мм и более на клей для газобетонных блоков. Лучшую несущую способность имеют балки высотой 400 мм. Их необходимо устанавливать такими, какими выпускает производитель, категорически запрещено распиливать их или просверливать. Балки 100 – 150 мм не подходят для несущих конструкций.

Готовая армированная перемычка из газобетона

Ширина их должна соответствовать ширине стен. Иногда используются и сборные газобетонные конструкции, это необходимо, когда стены достаточно широкие, например, если стена 50 см, рекомендуется использовать две балки по 200 и 300 мм. Перемычка более широкая должна укладываться внутрь.

Для монтажа армированных перемычек понадобится дополнительный подъемный механизм. Балки небольшого веса можно устанавливать своими руками.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков

Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами — это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Response

 status:
   code: 200
   text: OK
 options:
   http_protocol: HTTP/1.0
   logging: 1
   charset: utf-8
   send_http_headers:
   content_type: text/html; charset=utf-8
 cookies:
 httpHeaders:
   Content-Type: text/html; charset=utf-8
 javascripts:
   /dmCorePlugin/lib/jquery/jquery-1.4.2.min.js:
  head_inclusion: 1
   /dmCorePlugin/lib/symfony/debug.js:
   /dmCorePlugin/lib/metadata/jquery.metadata.min.js:
   /dmCorePlugin/js/dmCoreConfig.js:
   /dmCorePlugin/js/dmCorePlugins.js:
   /dmCorePlugin/js/dmCoreCtrl.js:
   /dmFrontPlugin/js/dmFrontCtrl.js:
   /js/front.js:
   /js/jquery.colorbox.js:
   /js/jquery.nivo.slider.js:
   /js/jquery.jcarousel.js:
   /js/superfish.js:
   /js/slider.js:
 stylesheets:
   /dmCorePlugin/lib/symfony/debug.css:
   /dmCorePlugin/css/tool.css:
   /dmFrontPlugin/css/base.css:
   /dmCorePlugin/lib/reset/reset.css:
   /template/css/main.css:
   /css/colorbox.css:
   /template/css/print.css:
   /template/css/slider.css:
   /template/css/nivo-slider.css:
   /template/css/skin.css:
   /template/css/layout_global.css:
   /template/css/good.css:
 metas:
 httpMetas:
   Content-Type: text/html; charset=utf-8

Сборные перемычки U-образного профиля под проемы оконные для газобетона

Для сооружения оконных перемычек используют также газобетонные элементы U-образного профиля, из которых формируют стационарную опалубку. По форме изделие напоминает лоток. В полость укладывают силовой каркас и затем заливают бетон. После застывания бетона конструкция приобретает повышенные прочностные свойства и обеспечивает равномерное распределение усилий на опорные стены, а также повышает жесткость газобетонного строения.

Газобетонные элементы U-образного профиля также используют для сооружения оконных перемычек

Сборные перемычки из газобетона соответствуют по габаритам толщине газобетонных стен и востребованы в области жилищного строительства благодаря следующим преимуществам:

  • небольшому весу;
  • точным размерам;
  • легкости мехобработки;
  • экологической чистоте;
  • теплоизоляционным свойствам;
  • простоте монтажа.

Лотковые элементы разных типоразмеров имеют общую длину, равную 0,5 м. Остальные габариты изделий:

  • ширина – 0,2-0,4 м;
  • высота – 0,2-0,25 м.

Лотковые перемычки выпускаются с различной толщиной стенок, составляющей 70 и 145 мм. Из указанной номенклатуры изделий несложно выбрать лоток требуемых размеров.

Как укладывают над проемом U-образные перемычки

Оконные перемычки для газобетона, имеющие U-образный профиль, монтируют следующим образом:

Оконные перемычки для газобетона

  1. Сооружают в верхней плоскости газобетонного проема опорную площадку из древесины или металла.
  2. Выкладывают лотковые элементы на поверхность, обеспечивая опирание на стены по 0,25 м с каждой стороны.
  3. Смазывают торцевые плоскости перемычек клеевым составом и обеспечивают неподвижность конструкции до застывания.
  4. Размещают в полость силовой каркас из рифленых прутков сечением 1,2-1,6 см, связанных перемычками.
  5. Заполняют внутреннее пространство лотков бетонным раствором, равномерно распределяют и утрамбовывают его.

К работам по демонтажу деревянной или металлической опалубки приступают через 3-4 недели. Технология допускает также сборку перемычек из лотковых элементов на горизонтальной площадке с последующей установкой забетонированных балок на газобетонные проемы.

Request

 options:
   path_info_key: PATH_INFO
   path_info_array: SERVER
   default_format:
   logging: 1
   relative_url_root:
   formats:
  txt: text/plain
  js:
    0: application/javascript
    1: application/x-javascript
    2: text/javascript
  css: text/css
  json:
    0: application/json
    1: application/x-json
  xml:
    0: text/xml
    1: application/xml
    2: application/x-xml
  rdf: application/rdf+xml
  atom: application/atom+xml
   no_script_name:
 parameterHolder:
   action: page
   module: dmFront
   slug: categories/yacheistyiy-beton/peremyichki-iz-yacheistogo-betona
 attributeHolder:
   sf_route: sfRoute Object()

Способы монтажа

Каждый из способов монтажа перемычек имеет свои особенности, положительные и отрицательные стороны.

Для проведения строительства нужно подготовить такой набор инструментов и приспособлений:

  • уровень;
  • рулетка;
  • киянка;
  • плоскогубцы;
  • болгарка;
  • сварочный аппарат;
  • ножовка для силиката;
  • нож;
  • рубанок;
  • маркер;
  • лестница или козлы;
  • каска, респиратор, защитные очки и перчатки.

Работы следует проводить при сухой и безветренной погоде.

С помощью U-блоков

Изделия легкие, для работы с ними нет необходимости в привлечении подъемного крана

Нужно соблюдать осторожность при подъеме и монтаже: изделие хрупкое и может сломаться при вертикальной нагрузке. На него нельзя становиться, садиться и опираться в процессе установки

Монтаж проводится в такой последовательности:

  1. Делают измерения. Выпиливаются заготовки нужного размера — лоток, арматурные стержни, крепления для штырей.
  2. Лоток приклеивается к стенам. По краям деталь подпирается стеновыми блоками, которые фиксируются монтажным клеем.
  3. Изготовление стального стержня. В зависимости от ширины лотка используется 2, 3 или 4 жилы. Связывать их лучше проволокой или пластиковыми стяжками, т. к. сварка провоцирует коррозию.
  4. Установка каркаса в лоток. Изделие жестко фиксируется в пространстве стальными скобами. Если канавка излишне широка, то свободное пространство заполняется полосами силиката или пенопласта.
  5. Изготавливается бетон. Проводится его заливка и выравнивание в форме. Для набирания раствором полной прочности необходимо не менее 7 дней.

После установки перемычки строительство можно продолжать, используя для нанесения клея верхние края лотка.

Армированных перемычек

Использование готовых заводских изделий дает строителям ряд преимуществ. Деталь имеет оптимальное сочетание прочности, гибкости и веса. Внутренний стальной каркас придает балке эластичность, которая ограничивается твердой внешней оболочкой, защищающей стержень от коррозии.

Расчет потребности готовых перемычек проводится на этапе проектирования. Широкий ассортимент продукции позволяет подобрать балки, соответствующие параметрам стеновых блоков. Это позволит впоследствии избежать работ по подгонке высоты изделий.

Монтаж выполняется в следующей последовательности:

  1. После проведения предварительных замеров подбирается балка нужных габаритов. Укорачивать ее не обязательно, т. к. увеличение глубины опоры только снизит нагрузку на стену.
  2. На основание для укладки наносится разметка, это место покрывается монтажным клеем.
  3. Балка укладывается так, чтобы направляющая стрелка указывала вверх. Проводится выравнивание детали по вертикали и горизонтали.
  4. Справа и слева от балки выставляются и приклеиваются стеновые блоки. Фиксация проводится с минимальным зазором между изделиями.

Стачивание излишков и прочие работы можно выполнять только после окончательного застывания клеящего раствора.

На уголках или арматурных стержнях

Вариант перекрытия проемов в домах из газосиликатного материала с помощью упора из уголков применяется при обустройстве дверей и узких окон.

При проведении монтажа необходимо соблюдать следующие правила:

  • использовать уголок сечением не меньше 75×75 мм, а лучше 100×100 мм;
  • минимально допустимая толщина стен для такого метода составляет 20 см;
  • после распиливания на заготовки металл очистить от коррозии, обработать грунтом и защитным покрытием;
  • уголки соединять между собой точечной сваркой с последующей зачисткой наплывов;
  • в блоках заранее делать выемки, которые очищаются от пыли и грунтуются;
  • глубина опоры должна быть не менее 25 см;
  • проемы под гребень делать такой глубины и ширины, чтобы оставалось место для клея.

В зависимости от толщины стен уголки укладываются по их краям или посередине кладки. Чтобы придать опорам устойчивость, их края можно загнуть вниз и утопить в блоках.

Другим вариантом обустройства перемычек является использование арматуры. Ширина проема в таких случаях не может быть больше 120 см, т. к. пруты обладают высокой гибкостью. Использовать нужно штыри диаметром не меньше 12 мм.

Последовательность работы следующая:

  • арматура нарезается на куски, очищается от ржавчины и обрабатывается защитными средствами;
  • в стенах делаются углубления для создания паза под опору;
  • в блоках выпиливаются штробы, соответствующие прохождению арматуры в проеме;
  • камни укладываются на направляющие и сразу склеиваются между собой;
  • оставшиеся снизу пустоты заполняются клеем или стартовой штукатуркой, поверхность выравнивается.

Собрать такую перемычку можно на земле с последующим подъемом на высоту

Выполнять эту работу нужно осторожно, чтобы готовое изделие не треснуло в местах стыков

Преимущества перемычек Н+Н

  • Применение готовых газобетонных перемычек значительно сократит время возведения стен дома: смонтировав газобетонную перемычку над проемом, Вы смело можете продолжать кладку.
  • В местах опирания газобетонных перемычек на стены не нужно делать опорных подушек, распределяющих нагрузку от перемычки на стену, как в случае с железобетонной или металлической перемычкой;
  • Утеплять газобетонную перемычку не нужно в отличии от перемычек из железобетона или металла, которые подлежат обязательному утеплению при возведении наружных стен
  • Размеры перемычек – толщина и высота – полностью соответствуют габаритным размерам газобетонных блоков. Также у перемычек Н+Н отсутствуют монтажные петли. Все это позволяет монтировать перемычку без дополнительной предварительной подготовки.
  • Точность геометрических размеров газобетонных перемычек H+H такая же высокая, как и у самих блоков, что исключает перепады и неровности и позволяет возводить стены с тонкими клеевыми швами.
  • Перемычки, как и блоки, монтируются на клей для газобетона.
  • Монтаж перемычек достаточно прост. Вес каждой отдельной перемычки таков, что ее может поднять один или два человека. Отметим, что наша компания специально отказалась от производства перемычек толщиной более 250 мм: монтаж перемычек большего размера возможен только при использовании дорогостоящего подъемного оборудования.
  • Упаковка перемычек в специальные пакеты и возможность перевози на паллетах делают перемычки логистически выгодными.

Перемычки для газобетонных блоков с применением уголков из металла – это еще один способ их получения. Его суть заключается в кладке блоков из газобетона на перемычки уголков из металла. Здесь есть один важный момент – уголок необходимо врезать в блоки, оставив треть от ширины края. Нельзя ставить уголок с внутренней части и снаружи блока.

Стоит помнить, что толщина уголков напрямую зависит от ширины пролета проемов. В случае если ширина проема не больше 1,2 метров, тогда следует использовать уголок на 50, а если ширина доходит до двух метров, то уголок должен быть на 75.

Когда клей затвердеет, перемычка будет выглядеть как монолитный газобетон, имеющий прочность, сравнимую с газобетонным блоком. Когда окна уже будут изготовлены, часть уголка, расположенная с внешней стороны должна утепляться при помощи минеральной ваты и пенопласта, а затем ее нужно оштукатурить.

У такого способа есть один недостаток – если уголки неправильно врезаны, и утепление наружной части также будет проведено неверно, то появится конденсат с внутренней стороны помещения на откосах.

Монтаж U образных блоков для армированного пояса

Для создания армопояса заключительный ряд кладки тщательно смазывается клеевой смесью. Сверху устанавливаются газобетонные лотки. В них продольно располагают стержни арматуры, которые предварительно скрепляются вязальной металлической проволокой.

Армированный пояс необходим для возведения надежного строения

Армированный каркас фиксируется распорками. После этого в желоб вносится бетонный раствор. С помощью стального прута осуществляется уплотнение залитой массы, тем самым освобождая от воздушных полостей. Сверху поверхность бетонной смеси равняется с уровнем верхней плоскости профильного лотка.

Такая конструкция из газобетонных U образных блоков позволяет обеспечить надежное укрепление стен здания от различного типа нагрузок.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Рекомендации к технологии использования

Использование U образных блоков из газобетона имеет некоторые особенности:

  1. Перед заливкой бетона обязательно внутренняя часть лотка армируется. Подбор железных стержней проводится согласно виду каркаса, ширины пролета и классу бетонной смеси. Чаще всего применяется арматура диаметром от 10 до 16 миллиметров. Прочность конструкции во многом зависит от качества металлических прутов.
  2. Если лоток по ширине не превышает 12 сантиметров, то внутрь укладываются два армирующие прута. При ширине более 15 сантиметров используются четыре стержня, из которых с помощью проволоки делают решетку.
  3. Бетон заливается в газобетонный лоток до верхней кромки. После этого поверхность раствора выравнивается.
  4. После заливки внутренней части блока U образной формы последующая кладка стены проводится только через четыре недели. Такое время необходимо для того чтобы бетон окончательно набрал прочности.
  5. Перед тем как заполнить внутреннюю часть блока раствором следует для хорошего сцепления бетона увлажнить поверхность лотка.
  6. Толщина лоткового блока должна соответствовать толщине стены. Профильный материал подбирается под габариты газобетонных блоков, из которых сооружается здание.
  7. Каркас из армированных прутьев внутри U образного газобетонного материала выкладывается так, чтобы большая часть стальных стержней размещалась в его нижней части.

Поверхность укладки перемычки должна быть абсолютно ровной. Точный монтаж блоков можно провести с помощью строительного уровня. Чтобы значительно снизить тепловую отдачу газобетонного материала внутри лотка выкладывается теплоизоляционный слой.

Готовые перемычки из газобетона – размеры, конструкция и достоинства изделий

Среди застройщиков пользуются широкой популярностью перемычки газобетонные, изготавливаемые специализированными предприятиями согласно требованиям действующего стандарта. В поперечном сечении такая балка имеет прямоугольную форму. Балочная конструкция усилена арматурным каркасом с антикоррозионным покрытием. На поверхности перемычки нанесены стрелки, указывающие, как правильно расположить балку при установке.

При стандартной высоте балок, равной 12,4 см, изделия отличаются следующими размерами:

  • длиной, составляющей 1,3-3 м;
  • шириной, находящейся в интервале от 11,5 см до 17,5 см.

Наиболее простая и распространенная конструкция-газобетонная балка

Газобетонная балка – наиболее простая и распространенная конструкция, обладающая комплексом достоинств. Главные плюсы:

  • повышенные прочностные характеристики, обеспечиваемые усиленным арматурным каркасом. Перемычка не растрескивается под воздействием нагрузок;
  • уменьшенный вес перемычки. Благодаря использованию при изготовлении балки пористого бетона, снижается масса элемента и уменьшается нагрузка на газобетонную коробку и фундаментную основу;
  • соответствие структуры газобетонной балки характеристикам используемых блоков. Отсутствует необходимость дополнительной теплоизоляции конструкции благодаря идентичным показателям теплоэффективности.

Техника установки армированных газобетонных перемычек

Монтаж газобетонных балок осуществляется после того, как завершено армирование газобетонных блоков в зоне оконного или дверного проема. До начала монтажных операций следует подобрать балки с размерами, соответствующими расстоянию между опорными блоками в зоне приема

Важно также использовать перемычку нужной ширины, обеспечивающей максимальную площадь контакта с поверхностью газоблоков

После окончательного отверждения клеящего состава допускается кладка газобетонных блоков на перемычку

При выполнении мероприятий по монтажу газобетонных балок выполняйте работы по следующему алгоритму:

  1. Уложите на опорную поверхность блоков связующий состав.
  2. Поднимите перемычку к месту установки.
  3. Установите балку на проем, ориентируясь на направление стрелки.
  4. Смонтируйте, при необходимости, вторую перемычку.

После завершения монтажных операций следует обеспечить расположение верхней плоскости балок на одном уровне с помощью резинового молотка. Для удаления наплывов и локальных неровностей используйте рубанок по газобетону. Кладка газобетонных блоков на перемычку допускается после окончательного отверждения клеящего состава.

Список источников

  • ProStroymaterialy.com
  • stroy-gazobeton.ru
  • pobetony.expert
  • obloke.ru
  • www.hplush.ru
  • onfasad.ru
  • garantspb.com
  • www.zyab-udm.ru
  • 1beton.info

Поделитесь с друзьями!

Перемычка над дверью из газобетона. Технология установки косяков. Процесс укладки газобетонных мостов

Многие неопытные строители используют мосты из железобетона для устройства проемов в стенах. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет намного быстрее провести такие работы, а также не повредить внешний вид проема.Кроме того, использование такого материала увеличивает теплоизоляцию коробки. Все нюансы использования газобетона стоит рассмотреть более подробно.

Для чего используется?

Газобетон над проемом подвергается сильному давлению. Высокие нагрузки сказываются на нем не только при строительстве дома, но и при его эксплуатации. Чтобы равномерно распределить нагрузку на проем, необходимо установить стержни арматуры с помощью приспособления для резки бандажа.После размещения арматуры в пазу ее заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учитывать такие показатели, как наличие материала и длину перекрываемого пролета.


Особенности монтажа различных конструкций

Проемы достаточно большой длины могут перекрываться монолитными железобетонными изделиями.Если длина проема не превышает 3 м, используйте железобетонные балки, уложенные в несъемную опалубку. Если проем в стене из газобетона всего 1,2 м, перемычка не нужна. Это условие выполняется в тех случаях, когда кладка над проемом имеет высоту не более 2/3 ширины самого проема.

Пирс в несущей конструкции должна иметь ширину по меньшей мере 60 см. При необходимости делать перегородку меньшей ширины следует из кирпича.Для таких простенков можно использовать и газобетонные блоки с армированием.


Более оптимальным решением для поддержания теплоизоляции наружных стен дома является создание перемычек из газобетона. Их устанавливают над оконными и дверными проемами. Такие блоки обычно имеют отметку плотности D700. Для этого монолитные изделия можно использовать и в несъемной опалубке, которая представлена ​​П-образными блоками. Последние имеют плотность D500.

Иногда усиление перемычек - это простейшая процедура, за счет которой можно закрыть проем не более 174 см. Выбирая прыгуны, стоит учитывать их вес. Монолитные железобетонные изделия очень сильно несущие стены. Чтобы смонтировать такие конструкции, вам понадобится подъемное оборудование. Для укладки на кладку железобетонных конструкций нет необходимости создавать специальные разгрузочные площадки.

Мосты над проемами обычно делают длиной 2 см.Стена П-образного блока, имеющего большую толщину, обращена в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора его снимают.

Изделия монолитные

При использовании монолитных железобетонных перемычек возможно перекрытие проемов шириной до 3 м. Такие конструкции уступают только перекрытиям из тяжелого бетона. П-образные железобетонные изделия монтируются без использования специального оборудования.Это обстоятельство является существенным преимуществом.


Однако эта технология требует хорошей подготовки и достаточно большого объема работ, в ходе которых будет создана перемычка. Изделие оснащено металлическим каркасом из П-образных блоков. Если они имеют ширину 20 см и ширину лотка 12 см, допустимо усилить их 2 арматурными стержнями. Во всех агрегатах, у которых ширина лотка больше 15 см, необходимо выполнять армирование 4 стержнями.

Отверстия можно оформлять без перемычки при соблюдении ряда обязательных требований. Об одном из них уже говорилось выше - кладка над проемом должна быть не более 2/3 ширины проема. Для создания рядов кладки с таким устройством проема необходимо использовать временную опалубку. В процессе работы используйте клей для газобетона.


Если высота кладки недостаточна, то диафрагма должна быть усилена с помощью обычной неплодоносящих несущей конструкции.Также можно использовать стальные уголки. При их использовании следует учитывать несколько тонкостей:

  • Стальные уголки можно покрасить под ржавчину. Они покрыты краской как изнутри, так и снаружи.
  • Опора для кирпичной кладки имеет минимальную длину 20 см.
  • Лучше, если углы заклеить стальной лентой. Для этого используется стяжка из проволоки. Для склеивания ленты можно использовать сварку.
  • Углы обычно втапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо заштукатурить штукатурной сеткой, если в дальнейшем будут оштукатуривать стены.


При создании монолитной перемычки необходимо сделать следующее:

  • Необходимо совместить железобетонные конструкции с подъемным оборудованием. Перемычка установлена ​​стрелкой. Опору следует делать на глубину 25 см. Оптимально, если он будет 30 см. Ширина должна быть равна ширине блока.
  • Перемычки должны быть соединены вместе.Не деформируйте элемент. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Устанавливает следующую перемычку вплотную к предыдущей.
  • Поверхность конструкций выровнена рубанком.
  • Ожидается схватывание смеси для тонкостенной кладки.

При этом можно своими руками нарисовать дверной или оконный проем. Опорные перемычки на стенах должны быть максимально надежными.В этом можно убедиться, произведя правильные расчеты.

В доме из газобетона оконные и дверные проемы нуждаются в дополнительном армировании. Это может быть монолитный бетон, а также на уголках или арматурных стержнях. Они отличаются стоимостью, производительностью, скоростью укладки. Точные параметры области поддержки перемычками, их длины и ширины, вычисляются в зависимости от ширины оконного проема и высота кладки над ним.



В домах предусмотрена минимальная ширина перегородки 60 см.При уменьшении ширины необходимо выполнить вертикальное армирование перегородки: армирование путем заливки стальных стержней внутрь О-образных блоков или укладки стержней в вертикальную прорезь рядом с проемом с последующей фиксацией арматуры в фундаменте и плиты межэтажного перекрытия.

Прокладка готовых мостов из газобетона

Для усиления проемов строители часто используют заводские решения, так как это самый простой способ сделать из готовых железобетонных изделий перемычку над окном из газобетона.Готовые перемычки используются для перекрытия проемов шириной до 2,5 м.



Изготавливаются перемычки из стального арматурного каркаса и газобетона марок Д500-Д700 с повышенной прочностью на сжатие. Возможно изготовление на заказ - под конкретные параметры строящегося дома.

Характеристики

Достоинства готовых мостов из газобетона:

  • высокоскоростное штабелирование;
  • отсутствие «мостиков холода»;
  • сравнительно небольшой вес.

Ровная поверхность и четкая форма изделия не портят ровность кладки стены, поэтому для наружной отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом также является однородность поверхности стены при оштукатуривании.

Перемычки над окнами в доме из газобетона устанавливаются на цельные блоки, с опорой на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеем или цементным раствором.Удобно, когда толщина бруса совпадает с толщиной кладки, а высота - с высотой блока. При строительстве дома с толстыми стенами можно укладывать несколько изделий. Например, для стены толщиной 500 мм можно приобрести балки толщиной 2 300 и 200 мм и штабелировать их над одним проемом.


Правильное положение перемычек из газобетона при укладке обозначается маркировкой. Недопустимо крепление балок вертикально или нижней частью вверх.Также запрещается отпиливать часть изделия, просверливать в нем отверстия, пазы или другие механические средства, так как это снижает его несущую способность.

Изделия для несущих стен изготавливаются толщиной не менее 200 мм. Один большой джемпер может весить около 100-200 кг, поэтому для укладки вам может понадобиться подъемник. Если требуется усиление проема в ненесущих стенах, можно использовать балки из газобетона толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при штабелировании можно обойтись без специального оборудования.

Единственный недостаток готовой продукции - высокая стоимость. Поэтому при поиске экономичных вариантов, как сделать перемычки над окном из газобетона, предпочтение отдается менее дорогостоящим методам.

Джемперы из U-блоков

Один из самых распространенных вариантов - изготовление балок в несъемной опалубке, в которой по качеству выступают газобетонные П-блоки марки Д500 и выше. Этот метод позволяет получить ровную внешнюю поверхность с непрерывным рисунком кладки и подходит для армирования проемов до 3 м.


Устройство техники

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. Уровень верхней линии кладки фиксируется сплошной доской и фиксируется опорами, чтобы яс из газобетона не прогибался под тяжестью залитого бетона. Опоры могут быть изготовлены из самых разных материалов - деревянных брусков, металлических труб, кирпича и т. Д.
  • 2. На доске блоки лотков уложены толстой стенкой наружу так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны.Вертикальные швы и горизонтальный сегмент опорной части склеиваются.
  • 3. Для утепления конструкции возможно размещение листов высокой плотности внутри блоков от внешней стены.

  • 4. Еще одним для изготовления перемычек над окнами в доме из газобетона является арматурный кожух. Для него использовали диаметр 12-16 мм, покрытый антикоррозийным составом, вязальную и кольцевую проволоку.
  • 5. Замешать бетон M200, который заливается внутрь конструкции, уплотняется и выравнивается по верху блоков.Важно, чтобы смесь со всех сторон покрывала арматуру.

В некоторых случаях для лучшего распределения нагрузки используется горизонтальное армирование кладки в предыдущем ряду, откуда устанавливается перемычка. Убрать доску, временные опоры и продолжить строительство можно после высыхания бетона. Сроки зависят от погодных условий и температуры воздуха.

Перемычка из монолитного бетона

Способ заливки монолитной бетонной балки - один из самых дешевых вариантов устройства мостов через окна в стенах из газобетона.Этот способ самый хлопотный, но он позволяет создать прочную конструкцию, хорошо выдерживающую все нагрузки. Серьезным недостатком этого метода является то, что исчезает однородность поверхности стены, что крайне нежелательно при тонкослойной штукатурке ровной стены из газобетона.


Высокая теплопроводность бетона должна быть компенсирована местной изоляцией.

Технология изготовления

Создание монолитной балки во многом напоминает устройство перемычек из блоков лотка, но также имеет существенные отличия.Работы выполняются в таком порядке:

  • Навесная съемная опалубка из листовых материалов (фанера и др.). Конструкция усилена поперечными и вертикальными брусками с шагом не более 50 см и опорами. Опалубка возводится после укладки блочного ряда. Для нее оставьте по 20-30 см места по обе стороны от проема.
  • В готовой опалубке с наружной части стены крепится утеплитель. Для влажных работ чаще всего используются листы пенополистирола.
  • После арматурный каркас из стальных стержней. Для формирования каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домов с легким кровельным покрытием можно использовать стальную армирующую сетку. Он нарезан квадратами, к которым вязальная проволока крепит стержни.
  • Далее опалубку заливают раствором М200-М300 на высоту ряда блоков, уплотняют и выравнивают.

Боковую опалубку можно снять после застывания раствора, а нижнюю горизонтальную доску оставить до полного высыхания.В жаркую погоду необходимо регулярно смачивать бетон, пока он не наберет достаточной прочности.

Наружная часть перемычки в доме из газобетона потребует отдельной предварительной штукатурки в случае отделки фасада декоративной штукатуркой на блок без утепления стен. Сверху на утеплитель наносится слой, в котором щелочестойкая армирующая сетка нагревается и разравнивается.

Джемперы угловые

Конструкция с использованием металлических уголков является наиболее бюджетной, особенно в сравнении с мостами из газобетона.Но уголки можно использовать только при определенных условиях - ширина проемов до 1,2 м при высоте кладки поверх них не менее 2/3 этой ширины.


Изначально в закрывающих блоках из газобетона пазы для углов нарезаются отступом от края блока на 1/3 его ширины. Обычно интервал составляет 10-13 см. Конструкция также должна поддерживаться стенами. Главное правило - расположить уголки снаружи и изнутри.В этом случае металлические опоры обеспечивают необходимую опорную площадку для газобетона.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки 50 мм. Стальные опоры нужно обработать антикоррозийным составом и оштукатурить. Чтобы штукатурка лучше держалась, углы перед укладкой можно обернуть щелочестойкой или гипсовой сеткой.

Перемычки в малых проемах

Проемы шириной менее 1,2 м не нуждаются в большом усилении.Поскольку делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, возможно применение метода армирования стальной арматуры. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема составляет более 2/3 его ширины. Тем более, что мы не рекомендуем использовать этот способ для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по бокам проема и в подоконнике.

Технология работы

Технология укладки блоков из газобетона над проемами без использования арматурных опор (см. Рисунок а) предполагает следующую последовательность действий:

  • Ряд блоков выложен до проема. Для разметки арматуры необходимо оставить 20-30 см.
  • В отличие от прокладки моста из газобетона с помощью П-образных блоков, здесь нет необходимости устанавливать съемную опалубку.
  • Фурнитура штабелирована.В среднем для дверного или оконного проема потребуется 4 штанги диаметром 10 мм. Подойдут стержни периодического профиля с выраженной гофрой класса А-III.
  • Конструкции строятся блоками на определенном расстоянии. Для этого удобно использовать штробозер или фрезерный станок. Важно, чтобы бороздки не располагались слишком близко к краю.
  • Канавки заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
  • При необходимости нижняя часть моста шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если над ними в несколько рядов сделать монолитный пояс жесткости, равномерно распределяющий вес кровли по всей поверхности стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление этого сегмента не требуется.


А как сделать перемычку над окном из газобетона, если расчетная нагрузка на проем чуть больше допустимого значения для стальных стержней? Как вариант, вы можете комбинировать два последних метода.

В данном случае в блоки утоплены 75-е углы по внешнему и внутреннему краю, а в центральном отрезке нарезаются петли на 3 арматурных стержня, диаметром 8 мм. После фиксации моста оштукатуривают углы, предварительно окрашенные или обработанные антикоррозионным составом.

Заключение

Выбирая, из чего делать перемычки - из газобетона, железобетона, стальных уголков или стержней - обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажного и мансардного этажа, кровли, самих стен;
  • стоимость материала;
  • сроков строительства.

И помните, что при неправильном армировании проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек позволят построить добротный дом без каких-либо последствий, которые могут проявиться в будущем.

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить газобетонную перемычку.

В панельных домах используются железобетонные перемычки. Также на заводах производятся перемычки для газобетонных блоков. В зданиях из газобетона целесообразно использовать мосты из того же материала.

Железобетонные конструкции холодные, требуют дополнительной теплоизоляции. Мосты из газобетона имеют те же тепловые характеристики, что и стеновые блоки.

Для перекрытия технологических проемов использовать перемычки:

  • Заводского изготовления;
  • Сборные П-образные элементы;
  • Сборный с металлическим уголком;
  • Монолит.

Способ перекрытия проема зависит от длины проема. Чтобы перекрыть более трех метров, делают монолитные балки. Ширина от 3 м до 1,2 м может быть перекрыта балками из П-образных элементов.

При ширине проема 1,2 м и менее перемычки нельзя делать, если до верха стены над проемом проходит не менее 2/3 длины проема.

Заводские армированные перемычки из автоклавного газобетона имеют высоту 200 или 250 миллиметров.Глубина опоры должна быть не менее 250 миллиметров. Чтобы не нарушать высоту ряда, изготавливаются дополнительные элементы.


Количество перемычек на проеме подбирается в зависимости от толщины стенового блока. Для стен толщиной 400 мм устанавливают два блока по 150 мм и один 100 мм. Для стен 500 мм возьмите два блока по 150 мм и два по 100 мм.

Таблица типоразмеров стержневых мостов:

Промышленность выпускает перемычку газобетонную - ГОСТ 31359-2007 «Бетон ячеистого автоклавного твердения».Они имеют небольшой вес и легко монтируются вручную на клеевой раствор.

Поверхность после установки готовых перемычек ровная. Это облегчает отделочные работы. Их недостаток - высокая цена.


Примечание! Газобетон быстро разрушается во влажной среде. Освободите перемычки из упаковки по мере их использования.

Перемычка в несъемной опалубке

Использование П-образных элементов значительно упрощает перекрытие проемов.Размеры П-блоков совпадают с размерами обычных стеновых блоков. Их установка осуществляется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная внешняя стена обеспечивает защиту от потери тепла. Кроме того, вдоль этой стены укладывается утеплитель из минеральной ваты или пенопласта.

П-блоки - это сборные газобетонные перемычки, размеры которых позволяют выбрать необходимую длину.Внутри лоток для арматуры и бетона.


Технология установки косяков

  1. Для сборки П-образных блоков подготавливается жесткая площадка на уровне последнего блока стены проема. Чтобы избежать коробления во время заливки, его поддерживают в нескольких местах. Стойки могут служить прутками или металлическими трубами.
  2. Блоки укладываются на платформу с пуском по стенкам на 250 миллиметров. Несущие стеновые блоки должны быть цельными.
  3. Утолщенную стену разместить со стороны улицы. На него укладывается слой утеплителя. Концы лотков склеивают клеевым раствором для газобетона. Инструкция по приготовлению раствора размещена на упаковке.
  4. В лотки помещается объемный арматурный каркас. Четыре арматурных стержня диаметром 12 - 16 миллиметров (2 внизу, 2 вверху) скреплены проволокой диаметром 6 мм. Шаг поперечного крепления - от 40 до 50 сантиметров.
  5. Для заполнения лотков использовать мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке необходимо добиться равномерного заполнения полости и охвата арматуры. Для этого раствор укладывается послойно и разравнивается кельмой.
  7. Подставку можно демонтировать через 21 день.



Есть еще один способ сборки U-образных блоков. На земле или в помещении выровняйте площадку. Обустройте прочный фундамент.Можно использовать настил из досок.

Сделайте лоток необходимой длины на клеевом растворе. По краям блоки подставляются, чтобы раствор не вытек. Монтаж арматуры и заливка бетона производятся по описанной технологии.

Через 21 день перемычку снимают до стены. Таким способом удобнее собирать конструкцию. Но для подъема требуется особая техника.

На видео в этой статье показано, как самому сделать П-образные блоки.

Примечание! Бетон набирает прочность во влажном состоянии за 21 день. Не допускайте высыхания поверхности.


Мосты из газобетона на металлических уголках

Оконные и дверные проемы могут быть заблокированы блоками по углам. Для этого используют стальные равнопроцентные профили №75. Для проемов более 2-х метров используют профиль №100.

Прочность углов обеспечит балке достаточную несущую способность.

Есть два способа установки газоблоков на металлическую опору:

  • Обрезка полочки уголка по центру или 1/3 кромки блока;
  • Размещение углов по внешнему и внутреннему краю блоков.

Металлические уголки, утопленные в корпус блоков, не нарушают внешний вид кладки. Стену можно красить без штукатурки. Оштукатурили только нижнюю часть перемычки.

Планируя слой штукатурки на фасаде, по краям бруса можно класть уголки.Если правильно разрезать газобетон - мост будет ровным. Необходимо снять с блока слой, равный толщине полки уголка.


Примечание! Краска, нанесенная на ржавчину, исчезает. Перед покраской металлическую поверхность необходимо очистить металлической щеткой.

На что следует обратить внимание перед использованием уголков:

  • Металлическую поверхность необходимо очистить от ржавчины, загрунтовать и покрасить;
  • Для лучшего скрепления углов сваркой;
  • Чтобы углы не выступали - сделайте пропилы в блоках, протрите поверхность пылью;
  • Опора перемычки на кладку - 25 см;
  • Для удобства отделки углы сразу обернуть гипсовой сеткой;
  • При укладке на торцы блоков и прорезей для углов нанесите клеевой раствор.

Вариант установки перемычек на арматуру

Оконные перемычки для газобетона могут быть выполнены с использованием арматуры. Для проемов до 1,5 м вместо углов можно использовать штанги диаметром 12 - 16 мм. Для установки в нижней поверхности газобетонного блока вырезаются три паза.

  • Если сборка производится на земле, блоки переворачивают вверх ногами. Концы блоков склеиваем. Борозды очищают жесткой щеткой от грязи и заливают клеем.
  • На уложенные стержни укладывается цементный раствор и разравнивается шпателем.
  • Через неделю перемычки устанавливаются над проемом.
  • Если перемычка образуется сразу над проемом, на стены укладывается арматура. Стержни с загнутыми под прямым углом концами должны заходить в кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1-2 см.
  • Подготовленные борозды и концы блоков промазывают клеем и укладывают на арматуру.Снизу поверхность протирается раствором.


Мосты монолитные

Основа монолитных мостов - бетон марки М 200. Это холодный материал, требующий качественной теплоизоляции. Расположение опалубки над проемом также создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрывать большие отверстия. Кроме того, не имеет значения форма проема. Можно, например, сделать арочный вход или окно.
  • Для больших проемов делают монолитные перемычки по замкнутому бетону. Высота монолита зависит от размера проема. Он должен быть не менее 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280: 20 = 14, высота перемычки должна быть не менее 14 см.
  • Для армирования возьмем 4-6 стержней диаметром 12 мм. Зажимы ступенчатые - 50 см. Длина поддержки железобетонной балки 35 см на каждой стороне.Опорные блоки армированы слоем армирующей сетки толщиной 1,5 см.
  • Монолитное полотно для газобетона изготавливается в съемной или несъемной опалубке. Для съемной конструкции используются доски или фанера. Утеплитель можно укладывать на внутреннюю часть опалубки.
  • Другой вариант - ширина опалубки составляет меньший размер стенового блока на толщину двух слоев утеплителя. Затем после снятия опалубки будет приклеиваться теплоизоляция.


Несъемную опалубку удобно делать из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутри опалубки укладывается арматурный каркас. Поднимите его на 2 - 3 см с помощью подушечек. Бетон под каркасом должен образовывать защитный слой для армирования.

Залить опалубку бетоном М 200. Укладывается слоями, чтобы внутри не образовывались пустоты.Монолитные мосты из газобетона наберут прочность за три недели.

Нарисуйте этот узел в соответствии с вашим пониманием и моим мнением.
Клавиши со стрелками охватывают кратчайшие расстояния (мостики холода) вокруг проема на расстоянии до полуметра.
Если окажется не по-моему, то поместите сюда рисунок, и мы будем обсуждать весь мир

Я только что сказал, что будет такой же мост холода в случае четверти и в случае четверти, но с утеплителем снаружи (псевд четверть ваты, пенопласт, штукатурка).То есть нет разницы, формировать ли настоящую четверть сразу выпиливанием или же потом делать псевдоквартал с внешней отделкой.
Про наличие или отсутствие других приемов, более-менее эффективных, чем эта, я ничего не сказал

А П-образная балка и особенно перемычка дадут вам такой мост холода, что четвертьфинал может быть закрыта как «незначительная»

Мост не даст мосту холода, так как он тоже сделан из газобетона.Армирован только промышленным способом. Я написал "готовые перемычки".
В П-образных блоках перед укладкой арматуры и заливкой техники по технологии укладывается еще один слой утеплителя. Поэтому, если они холоднее основной кладки, то, наверное, ненамного.
А вот как сформировать в них верхнюю четверть - не представляю. В готовых перемычках, судя по документации, этого сделать нельзя.

Поэтому пытаюсь понять, как сделать оконные проемы в газобетонном доме с одностенной стеной максимально правильными.А как правильно установить окна позже.

На другом форуме нашел следующую информацию (орфография сохранена):

у нас оконные кварталы вырублены строителями болгаркой в ​​вертикальных рядах оконных проемов. Это делается для того, чтобы окно по бокам «пряталось» изнутри кладки (3-5 см), чтобы не было сплошной сквозной щели по всему периметру окна. Наши оконные менеджеры рассказали нам, что окна, вставленные в проемы без четверти, вытаскивать легче («болты», фиксирующие окна к проему, срезаются, а если есть четвертинки, доступ к этим «болтам» закрывается).Кроме того, щель между проемом и окном, вставленная без четверти, нужно с внешней стороны зашить рейками, а это немного эстетично.

То есть сделали две четверти из трех. С верхней четвертью проблема не решена. Аргумент о том, что окна в этом случае легче вытаскивать, наверное, нелепый, так как разбить его еще проще. А газобетон не настолько прочен, чтобы четверть стала серьезным препятствием.

На собственном опыте пришел к такому выводу:
Стены из облицовочного кирпича делаются на четверти, а стены под штукатурку и другие виды отделки обходятся без четверти.Помещения выполняются вместе с отделкой внешней стены, например штукатуркой. Изготовление четвертины путем забоя и вырезания внутренней части - наиболее трудоемкий вариант,
, но при этом необходимо учитывать, что поддержки моста достаточно.
При однородных стенах необходимо дополнительно утеплять откосы от промерзания,
так как в этих конструкциях уклон является самым слабым местом.
если внешняя отделка - лицевой кирпич, то вопрос четверти решается на этапе кладки.Если фасад оштукатурен, то прилегающее окно накрывают откосами, которые обычно делают из пенополистирола. У меня дом из газобетона и при фасадных работах были сделаны так откосы.

То есть вроде посоветовали договориться с производителями и обойтись без четвертаков. А потом при фасадных работах сделать псевдоквартал из пенополистирола и штукатурки.
Хочу понять, как сделать так, чтобы не для галочки, а как "под себя"

Есть сомнения в прочности этого материала, ведь речь идет о прочности стен и установке в них окон и дверей.Но чтобы конструкция прошла успешно, необходимо придерживаться определенных схем и правил, выполнять четкую последовательность всех операций, и тогда положительный результат не заставит себя ждать. Также необходимо учитывать недостатки газобетонных материалов и принимать меры по их устранению.

Ячеистый бетон - это разновидность ячеистого бетона, в состав которого входят цемент, кварцевый песок, в некоторых случаях гипс, известь и другие промышленные отходы.Используется газобетон для строительства домов, а именно стен и перегородок, мостов и плит. При установке пластиковых окон в газобетон необходимо учитывать характеристики и качество ячеистого бетона.

Демонтаж старого окна перед установкой нового.

При установке стен обеспечивается набор свойств, которые имеют максимальный срок службы изделия в различных условиях эксплуатации. Для увеличения несущей способности используются блоки под окном и подпорная зона для перемычек.Оконные проемы, в свою очередь, могут быть с четвертями и без них. Четверть проемов стен из газобетона - это внешний выступ толщиной 3-4 см. Нарушается структура проемов. Окна приклеиваются кусками газобетона с помощью клеевого пистолета. Для большей фиксации закрепите уголок и накройте штукатуркой.

Перед установкой окна в газобетон проведите подготовительные работы. Подготовьте правильный набор инструментов для установки, это: дырокол, гвоздь, рулетка, пленка из полиэтилена.Монтаж окон в газобетон начинают с определения рабочего материала, это может быть газобетон или пеноблок. Газобетон хоть и имеет высокую стоимость, но тем самым полностью ее оправдывает. Обладает высокой прочностью, удобством использования и последующего ухода, является экологически чистым материалом. У газобетона есть один существенный недостаток - он не устойчив к влаге и поэтому часто образует плесень и грибок.

Пеноблок - самый надежный материал и обладает высокой теплоотдачей. Из-за этого стены здания становятся толстыми. Из недостатков выделяют хрупкость материала и недостаточную экологичность. К достоинствам пеноблока можно отнести устойчивость к влаге и относительно невысокую стоимость.

Торцы оконного проема необходимо очистить от грязи и пыли.

Перед началом работ помещение освобождается от мебели, пол покрывается пленкой, необходимо защитить вещи от пыли, появление которой неизбежно при установке.Старые окна удаляются перфоратором или вручную молотком. При демонтаже окон на верхних этажах нужно соблюдать осторожность, следить за падающими элементами, ведь люди могут пройти под домом. Чтобы снять подоконник, потребуется немало усилий. Чтобы снять ее, воспользуйтесь качелями, для этого доску встряхивают из стороны в сторону, пока она не выйдет из выемки. Необходимо помнить о весе конструкции и соблюдать технику безопасности, чтобы максимально сосредоточиться на делах и не допустить возможности падения плиты.

Следующим этапом является очистка рабочей поверхности от пыли, из-за нее ухудшается сцепление между стенами и монтажной пеной. Для этого образовавшийся мусор аккуратно подметают и помещают в мешок. Перед монтажными работами часы на четыре поверхности грунтуются.

Возможна качественная сборка пластиковых и деревянных окон в пенобетон при условии защиты зон соприкосновения от теплопотерь. Чтобы окно было герметичным, нужно аккуратно заделать щель.

Установка перемычки


При установке над проемом в стене с окнами соблюдайте технику безопасности и техпроцесса. Основание перемычки фиксируется на расстоянии двух метров в длину и только при ширине окна более ста сантиметров основание увеличивают до двух с половиной метров. Увеличение несущей способности зданий из газовых блоков с помощью перемычек в таких случаях: установлены

  • несущих конструкций с учетом прочности на изгиб, срез поддержки, прогиб;
  • стена, не требующая нагружения, имеет разумное армирование с учетом железобетонной перемычки и газобетона.

Используемый материал состоит из газобетона, деревянных, металлических и железобетонных профилей. Без четверти окно крепится гвоздями. Зазоры между деревянными ящиками и прорезью заделывают резиновыми прокладками или пароизоляционной лентой. Откосы отделывают пластиком или штукатуркой.

Этапы перекрытия блочных окон:

  • Монтаж сборно-монолитной перемычки происходит на заранее подготовленном основании.
  • Оконная коробка проклеена вертикальными швами специальным раствором.
  • С помощью уровня проверьте ровность уложенных блоков, при необходимости выровняйте их.
  • Следующий этап - теплоизоляционный материал из пенополистирола.
  • Выровняйте поверхность бетона и удалите временные опоры.

Монтаж армированных перемычек

Диаметр арматуры выбирается согласно расчету в зависимости от воспринимаемой нагрузки.

Мосты из газобетона железобетонные обладают множеством выгодных свойств. Они прочные, устойчивые к влаге, воде и грибку, не горят, просты в установке, обработке, а главное - чрезвычайно долговечны.При установке железобетонных перемычек из газобетона учитывайте толщину стен, в которых будет располагаться окно. Мост выравнивается по всей ширине стены. Для ускорения монтажа и упрощения эксплуатации возьмите готовые прямоугольные крестовины, размеры которых разнообразны и подходят для любой ширины сечения. Мосты из газобетона имеют следующие преимущества:

  • имеют низкую теплоотдачу;
  • небольшой вес материала;
  • Размеры
  • подходят для блоков любой толщины.

Чтобы сделать перемычку нужного размера, ее устанавливают стрелкой вверх на глубину более 20 см. Далее перемычки закрепляются монтажным клеем и одна за другой плотно укладываются с помощью молотка. Деревянной подушечкой с широким лезвием разровняйте поверхность и дождитесь притирки кладочной смеси.

Металлические уголки для перемычек и их установка

Перемычки из металлических уголков могут быть изготовлены самых разных размеров, используя. Из-за различных размеров и возможности легкой резки блока выбирается высота окон.Металлические перемычки не обладают свойством передачи тепла, поэтому для них требуется дополнительная изоляция с помощью квалифицированных рабочих.

Для установки газоблока на перемычки посередине газоблока уложите металлические уголки на расстоянии одной трети от края. Достоинства металлических уголков заключаются в прочности и способности защищать от смешивания извести, песка и воды. Конструкция с использованием металлических уголков снаружи выглядит аккуратнее за счет полученной ровной поверхности.Толщина, высота металлических перемычек зависит от размеров несущей конструкции, при этом различают следующие типы:

  • металлических балок или гнутых профилей;
  • двутавров;
  • труб металлопрофиля;
  • Уголки стальные горячекатаные
  • .

Для удобства монтажа газобетона используют не два металлических уголка, а четыре. Это обеспечивает отличную поддержку, что особенно важно в местах с частыми землетрясениями. Процесс установки металлического моста состоит из: армирования, выбора высоты, монтажа и поддержки опалубки, а также связывания и бетонирования арматуры.

Строительство оконной конструкции

Промежутки между стеной и окном заполняются монтажной пеной.

При установке конструкции сначала монтируют короб-коробку, состоящую из верхней, нижней и боковой частей. Начните работу с обработки стен антисептиком, чтобы избежать гниения, грибка и плесени. Удобнее будет смонтировать короб отдельно, а потом вставить в проем для окна, предварительно смазанный льняным маслом и покрашенный.На ровность сторон окна проверяют по горизонтали и вертикали, используя строительный уровень. После закрепления коробки створки навешиваются. При их установке учитывайте наличие прорезей, чтобы не возникало сложностей с открыванием и закрыванием дверей.

Между стеной и коробкой окна образуется зазор, который можно заполнить монтажной пеной. После застывания поролон аккуратно срезается ножом. Когда работы по установке блока завершены, приступают к установке порогов и отливов.

При установке деревянного отлива его предварительно обрабатывают антисептиком, если используется металлический водосток, обрабатывают антикоррозийным средством.

При установке окон с балконными дверями следует выравнивать промежуточный шов и убирать возможные зазоры. Перед установкой подоконника нужно избавиться от щелей, воткнув штангу в нижнюю часть оконной коробки. Если в отверстии есть неровности, еще до установки окна.

Последний этап - установка декоративной конструкции, это необязательный элемент оформления, но с ним оконная рама выглядит красивее.Наличники определяют, как завершаются все монтажные работы. Можно обобщить и определить ряд требований, которые помогут избежать трещин в окне, конденсата, грибка и плесени:

  • Поверхность откосов должна быть ровной, добиваться этого можно с помощью резинового молотка или строительного уровня.
  • Отверстия окон пропитываются грунтовкой, но перед этим убирается весь мусор, грязь и пыль.
  • Провести теплоизоляцию внутренних откосов с помощью пенопласта, минеральной ваты, монтажной пены или пенополистирола.
  • Наклеить ровным слоем пароизоляционную ленту шириной 6 см.
  • Избавиться от возможных суставов.
  • Заделать трещины в окнах.
  • Усиление наличников, водостока, подоконника.

Вертикальное армирование дверных и оконных проемов

Просверливаем газобетонный блок прямо через анкерную пластину и вставляем дюбель.

  • при использовании нежилого здания;
  • со значительными нагрузками на стены из газобетона из-за стихийных бедствий;
  • с возможным уклоном стороны фундамента конструкции;
  • при низкой прочности блока.В этом случае следует использовать вертикальное армирование дверных проемов. Увеличьте несущую способность стен с помощью блоков с круглым отверстием. Эти блоки можно купить у зарубежных покупателей или изобрести вручную. Начиная с кладки стен, устанавливаются опорные площадки для усиления стальных каркасов. После завершения монтажа О-образных участков отверстие заполняется жидким раствором с высокими характеристиками по прочности и водостойкости.

Газобетонный блок с дверью фиксируется анкерами для ячеистого бетона в доме. Учитывая хрупкость, присущую газобетону, не рекомендуется устанавливать тяжелые двери в больших проемах. Не устанавливайте дверь в коммерческих помещениях и в индивидуальных домах.

Какие инструменты и материалы потребуются?

Для установки пластиковых окон в пенобетон дома используется киянка, необходимая для демонтажа или сборки конструкции.Также не обойтись без борозды, каретки, поплавка и совка. Чтобы резать газобетонные заготовки было проще и точнее, воспользуйтесь ножовкой. Разрежет элементы на равные части нестандартных размеров из-за угла, который идет с ножовкой.

Большую роль в строительстве играет строительный уровень, он позволяет сделать стены конструкции ровными и прямо пропорциональными за счет проверки горизонтальных линий. Также не обойтись без шпателя, рубанка, рулетки, бетономешалки, дрели, перчаток и ведер.Для устройства проемов используются материалы: монтажная пена, пенополистирол, штукатурка, стальная арматура, смесь песка, цемента и воды, гвозди оцинкованные и раствор для работы с тонкими швами.

Дверные перемычки из газобетона. Преимущества мостов из газобетона

В газобетонном доме оконные и дверные проемы нуждаются в дополнительном армировании. Это может быть монолитный бетон, а также на углах или арматурных стержнях. Они отличаются стоимостью, экономичностью, скоростью монтажа.Точные параметры опорной области перемычек, их длины и ширины, вычисляются в зависимости от ширины оконного проема и высота укладки над ним.



В домах предусмотрена минимальная ширина опоры 60 см. При уменьшении ширины требуется армирование вертикальных опор: армирование путем заливки стальных стержней внутрь О-образных блоков или укладки стержней в вертикальный паз рядом с проемом с последующей фиксацией арматуры в фундаменте и плитах перекрытия.

Укладка готовых перемычек из газобетона

Для усиления зазоров строители часто используют заводские решения, так как перемычку над окном из газобетона проще всего сделать из готовых железобетонных изделий. Готовые перемычки используются для перекрытия проемов шириной до 2,5 м.



Перемычки изготавливаются из арматурного каркаса и газобетона марок Д500-Д700 с повышенной прочностью на сжатие. Возможно изготовление на заказ - под конкретные параметры строящегося дома.

Особенности

Достоинства готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • относительно легкий вес.

Гладкая поверхность и четкая форма изделия не портят ровность кладки стены, поэтому его можно использовать для внешней отделки. фасадная краска или тонкослойная штукатурка. Большим плюсом является также однородность поверхности стены при оштукатуривании.

Перемычки над окнами в доме из газобетона устанавливаются на цельные блоки, с опорой не менее 25-30 см с каждой стороны кладки. Продольные полости заполняются клеем или цементным раствором. Удобно, когда толщина бруса совпадает с толщиной кладки, а высота - с высотой блока. При строительстве дома с толстыми стенами допускается использование нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.


Правильное положение перемычек газобетона при укладке обозначается маркировкой. Не допускается установка балок вертикально или снизу вверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, пазы или иным образом действовать механически, так как это снижает его несущую способность.

Изделия для несущих стен изготавливаются толщиной не менее 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для установки может потребоваться подъемник.Если вы хотите укрепить проем в навесных стенах, можно использовать балки из газобетона толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при установке можно обойтись без специального оборудования.

Единственный недостаток готовой продукции - высокая стоимость. Поэтому при поиске экономичных вариантов, как сделать перемычки над окном из газобетона, предпочтение отдается менее затратным методам.

Перемычки U-образного блока

Одним из распространенных вариантов является изготовление балок в несъемной опалубке, представляющих собой газобетонные П-образные блоки марки Д500 и выше.Этот способ позволяет получить ровную внешнюю поверхность с непрерывным рисунком кладки и подходит для усиления проемов до 3 м.


Устройство техники

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. По уровню верхней линии кладки устанавливается сплошная доска и фиксируется подпорками, чтобы перемычка из газобетона не прогибалась под тяжестью залитого бетона. Стойки могут быть изготовлены из самых разных материалов - деревянных брусков, металлических труб, кирпичных колонн и т. Д.
  • 2. Лотковые блоки укладываются на доску толстой стенкой наружу так, чтобы края конструкции входили в кладку не менее чем на 25 см с каждой стороны. Проклеиваются вертикальные швы и горизонтальный отрезок опоры.
  • 3. Для изоляции конструкции листы или листы высокой плотности могут быть помещены внутрь блоков от внешней стены.

  • 4. Даже для изготовления перемычек над окнами в доме из газобетона подойдет арматура.Для него используются диаметром 12-16 мм, покрытые антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Смешанный бетон М200 залил внутрь конструкции, утрамбовал и выровнял по верхней грани блоков. Важно, чтобы смесь покрывала арматуру со всех сторон.

В некоторых случаях для лучшего распределения нагрузки используется горизонтальное армирование кладки в предыдущем ряду, откуда устанавливается перемычка. Снимите доску, временные подпорки и продолжайте строительство после высыхания бетона.Сроки зависят от погодных условий и температурного режима воздуха.

Перемычки бетонные монолитные

Способ заливки монолитных бетонных балок - один из самых дешевых вариантов устройства перемычек над окнами в стенах из газобетона. Этот способ наиболее хлопотный, но позволяет создать прочную конструкцию, хорошо выдерживающую любые нагрузки. Серьезным недостатком этого метода является то, что исчезает однородность поверхности стены, что крайне нежелательно при оштукатуривании тонкого слоя бетонной стены.


Высокая теплопроводность бетона должна будет компенсировать местное утепление.

Технология производства

Создание монолитной балки во многом напоминает устройство перемычек из блоков лотка, но также имеет существенные отличия. Работы выполняются в следующем порядке:

  • Монтируется съемная опалубка из листовых или листовых материалов (фанера и др.). Конструкция усилена поперечными и вертикальными стержнями с шагом не более 50 см и опорами.Опалубка строится после укладки блочного ряда. Для нее оставьте по 20-30 см свободного пространства с двух сторон от проема.
  • В готовой опалубке с наружной части стены крепится утеплитель. Для мокрых работ чаще всего используются листы пенополистирола.
  • После арматурный каркас из стальных стержней. Для формирования каркаса лучше использовать кольцо и вязальную проволоку, но для небольших домов с легким кровельным покрытием можно использовать стальную армирующую сетку. Его нарезают на квадраты, к которым при помощи вязальной проволоки крепят стержни.
  • Далее укомплектованная опалубка заливается раствором М200 - М300 на высоту ряда блоков, утрамбовывается и выравнивается.

Боковую опалубку можно снимать после застывания раствора, а нижнюю горизонтальную доску лучше оставить до полного высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не достигнет должной прочности.

Наружная часть перемычки в доме из газобетона потребует отдельной предварительной штукатурки в случае отделки фасада декоративной штукатуркой на блоке без утепления стен.Поверх утеплителя наносится слой, в который заделывается и разравнивается щелочно-стойкая армирующая сетка.

Джемперы угловые

Конструкция с использованием металлических уголков самая бюджетная, особенно по сравнению с перемычками из газобетона. Но уголки разрешается использовать только при определенных условиях - ширина проемов до 1,2 м при высоте укладки поверх них не менее 2/3 этой ширины.


Изначально в замыкающих блоках из газобетона вырезают пазы для углов с отступом 1/3 его ширины от края блока.Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило - расположить уголки снаружи и изнутри. В этом случае металлические опоры обеспечивают площадь опоры, необходимую для газобетона.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки 50 мм. Стальные опоры необходимо обработать антикоррозийным составом и штукатуркой. Чтобы штукатурка лучше держалась, углы перед укладкой можно обернуть устойчивой к щелочам или штукатурной сеткой.

Джемперы в малые отверстия

Зазоры шириной менее 1,2 м не нуждаются в большом армировании. Поскольку делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными стержнями. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен над проемом больше 2/3 его ширины. Более того, мы не рекомендуем использовать этот способ для несущих стен.Для распределения нагрузки достаточно горизонтального усиления кладки по бокам проема и в зоне подоконника.

Технологические работы

Технология укладки блоков из пенобетона поверх проемов без использования арматурных опор (см. Рис. А) предполагает следующую последовательность действий:

  • Перед проемом выкладывается серия блоков. Обязательно оставьте пространство 20-30 см для армирования закладки.
  • В отличие от устройства перемычек из газобетона с помощью П-образных блоков, установка съемной опалубки не требуется.
  • Арматура арматурная. В среднем на дверной или оконный проем вам понадобится 4 стержня диаметром 10 мм. Подойдут стержни периодического профиля с выраженной гофрой класса А-III.
  • Блоки производятся в блоках на определенном расстоянии. Для этого удобно использовать зуборез или фрезер. Важно, чтобы бороздки не располагались слишком близко к краю.
  • Канавки заполняются раствором или клеем. Затем на закрепленные стальные стержни монтируются блоки из газобетона.Вертикальные швы заделывают раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, равномерно распределяющий вес кровли по всей поверхности стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление этого сегмента не требуется.


А как сделать перемычку над окном из газобетона, если расчетная нагрузка на проем немного больше допустимого значения для стальных стержней? Как вариант, вы можете комбинировать два последних метода.

В данном случае 75-е углы утоплены в блоки по внешнему и внутреннему краю, а в центральном сегменте прорезаны пазы под 3 стержня арматуры диаметром 8 мм. После фиксации перемычки оштукатуривают углы, предварительно окрашенные или обработанные антикоррозийным составом.

Заключение

Выбирая, что делать перемычки - из газобетона, железобетона, стальных уголков или стержней - обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажных и мансардных этажей, кровли, самих стен;
  • материальных затрат;
  • срок строительства.

И помните, что при неправильной армировании проемов на стенках газобетона появляются трещины. И наоборот, правильный расчет, а также соблюдение технологии изготовления перемычек позволят построить добротный дом без каких-либо последствий, которые могут выявиться в будущем.

Многие неопытные строители используют перемычки из железобетона при строительстве проемов в стенах. Однако современные производители предлагают более практичный вариант.Использование перемычек для газобетонных блоков позволяет намного быстрее провести такие работы, а также не испортить внешний вид проема. Кроме того, использование такого материала увеличивает теплоизоляцию коробки. Все нюансы использования газобетона стоит рассмотреть более подробно.

Что используется для

Газированная кладка над проемом подвергается серьезному давлению. Высокие нагрузки сказываются на нем не только при строительстве дома, но и при его эксплуатации.Чтобы равномерно распределить нагрузку на проем, установите арматурные стержни с помощью настенного нарезчика. Поместив клапан в паз, закройте его раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, вы должны учитывать такие показатели, как доступность материала и длина перекрываемого пролета.


Особенности монтажа различных конструкций

Сквозные отверстия, имеющие достаточно большую длину, могут перекрываться монолитными железобетонными изделиями.Если длина проема не превышает 3 м, следует использовать железобетонные балки, уложенные в несъемную опалубку. Если дыра в стене из газобетона всего 1,2 м, делать перемычку не нужно. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не более 2/3 ширины самого проема.

Пирс в несущей конструкции должна иметь минимальную ширину 60 см. При необходимости сделать простенку меньшей ширины следует сделать из кирпича.Для таких стен можно использовать и газобетонные блоки с армированием.


Лучшим решением для сохранения теплоизоляции наружных стен дома является создание перемычек из газобетона. Их устанавливают над оконными и дверными проемами. Такие блоки обычно имеют отметку плотности D700. Для этого можно использовать монолитные изделия в несъемной опалубке, которая представлена ​​П-образными блоками. Последние имеют плотность D500.

Иногда усиление перемычек - это простейшая процедура, благодаря которой можно перекрыть проем не более 174 см.При выборе прыгунов следует учитывать их вес. Монолитные бетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций потребуется использовать подъемное оборудование. Для укладки на кладку железобетонных конструкций нет необходимости создавать специальные разгрузочные площадки.


Джемперы, проложенные поверх отверстий, обычно имеют длину до 2 см. Стена из U-образного блока, которая толще, поворачивает в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре.После полного застывания раствора его удаляют.

Изделия монолитные

При использовании монолитных железобетонных мостов можно перекрывать проемы шириной до 3 м. Такие конструкции уступают только тяжелым бетонным перекрытиям. Монтируются П-образные бетонные изделия без использования специального оборудования. Это обстоятельство является существенным преимуществом.


Однако эта технология требует хорошей подготовки и довольно большого объема работы, в ходе которой будет создана перемычка.Изделие оснащено металлическим каркасом из П-образных блоков. Если они шириной 20 см, а лоток - 12 см, допустимо усилить их двумя арматурными стержнями. Во всех блоках, у которых ширина лотка больше 15 см, необходимо выполнять армирование 4 стержнями.

Отверстия можно оформить без перемычек, если выполнить несколько обязательных требований. Об одном из них уже говорилось выше - кладка над проемом должна быть не более 2/3 высоты проема.Для создания рядов кладки с таким устройством проема следует использовать временную опалубку. При работе использую клей для газобетона.


В случае недостаточной высоты укладки, необходимо усилить отверстие с обычным, не несущей конструкции подпорной. Также можно использовать стальные уголки. При их использовании нужно учитывать несколько тонкостей:

  • Стальные уголки можно покрасить под ржавчину. Они окрашены краской как изнутри, так и снаружи.
  • Кирпичная опора имеет минимальную длину 20 см.
  • Лучше заклеить углы стальной лентой. Для этого используется проволочная стяжка. Для крепления ленты можно использовать сварку.
  • Углы обычно втапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть гипсовой сеткой, если в дальнейшем будут оштукатурены стены.


При создании монолитной перемычки потребуется выполнить следующие действия:

  • Необходимо соединить железобетонные конструкции с помощью подъемного оборудования.Перемычка установлена ​​стрелка. Опору лучше выполнять глубиной 25 см. Оптимально, если он будет равен 30 см. Ширина должна быть равна ширине блока.
  • Перемычки должны быть соединены вместе. Не допускайте деформации элемента. Его не следует укорачивать или проделывать в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Следующая перемычка подходит близко к предыдущей.
  • Поверхность конструкций выровнена по плоскости.
  • Смесь для тонкой кладки.

При выполнении таких действий можно своими руками оформить дверной или оконный проем. Несущие перемычки на стены должны быть максимально надежными. В этом можно убедиться, выполнив правильные расчеты.

Почистил комп от фотомарала и нашел прошлогодние фотки. Может кому пригодится.
Фактически речь идет о перемычках над разными проемами - дверными и оконными, пролетами и бронепоясами.
Вот фото моей пристройки к дому. Пристройка 5х6 и все дырочки это окна тоннеля и прочая непонятная хрень. У меня полно прыгунов из углов, и я предпочитаю делать бетон, с отличным входом в стены.
Нет ничего проще, чем взять доски и сделать короб, зацепив нижние доски (опалубку) за блоки и все вооружить и засыпать. Вот меня бесит этот вариант. Бесит, когда видны за фасадом перемычки и армопояс.Хотя один инжир все заштукатурен или прошит. Нормальный человек (проникающий) никогда не оставит газобетон под атмосферными осадками без защиты от них. Но это основа проблемы. Еще одна проблема - пресловутые мостики холода. Вот с чем мы боремся. Мне это нравится. Я кладу корпус из бетона в пенобетонную оболочку. В моем случае на фасаде 70 мм. Вроде фигня, но хоть в дедовский мороз застрял.

Укрепление блока U

Были блоки и я сделал из них U блоки - тупо вырезая середину тупыми полосками.ЭТО КАТОРГА! Ну распилил и положил на стену, концы оставив незаполненными, чтобы не образовался аквариум.
А потом после дождя сыро и с заглушками в удлинителях.


мокрый и с заглушками по углам.



Пилицца - такая пила по газобетону с зубьями с наплавкой на зубьях.


Пила (нет, не пила)

Вот с такой гранью


Стекло крупногабаритное

Ну и залив свежак с бетономешалками.


После заливов. Уже схватил.

Ну вот бетон в опалубке.

Да, я забыл сказать, что можно было тупо купить U блоки, но по нормальной цене они продаются только в новом автобусе и надо было ездить и на машинах. Так приготовили. А вот сплошные U-блоки я делал непосредственно для проемов (пустот), а в местах, где стены ползут, делал L + I, т.е. разрезал сторону, а потом на 2 пропил удалил середину. В итоге и получили 2 фрагмента L и I.

Когда дело дошло до бронированной площади между первым этажом и мансардой, я купил готовые блоки. Уважаемые сцуко они.

Ну второй этаж у меня не полный, а тупо на стене на 0,8м а потом на крыше. На стенах явно мауэрлат. По мне мауэрлат тупой на газобетоне - ну не веревка. Здесь пить, другой армопояс нужен. Тогда я просто купил блоки 625х250х200 и стал запивать их полосами (без картинок). Полоски сделали для стороны 200мм, т.е.е. если пилим блок, то он лежит на столе на стене где 250х625. Из блока распилил полосы 75мм и 45мм. Из блока 4 штуки (вроде два кирпича). Пилу выбрать проще, чем середину блока.
Ну а потом наклеил эти планки на фасад 75мм, а на внутреннюю 45мм. Результат такой, как на картинках выше. Только внизу находится нижний ряд блоков. Экономия денег примерно в 2 раза. Ну получается корпус из бетона с толщиной стены 300 мм: 300-75-45 = 180 мм - шириной и высотой 200 мм.Для мауэрлата, чтобы закрепить на анкере, в дальнейшем вполне хватит, а кому мало, то можно не использовать полосу газобетона (45 мм), а просто заменить ее внешней опалубкой. , временные из досок.

Ну я родил.
Удачи всем в строительстве и прямолинейным специалистам из ближнего и не очень зарубежья.

Нарисуйте этот узел в соответствии с вашим пониманием и моим мнением.
Стрелками обозначено кратчайшее расстояние (мостики холода) вокруг проема на расстоянии полуметра.
Если окажется, что не на мой взгляд, то выложите рисунок сюда, и мы обсудим это со всем миром.

Я только что сказал, что будет такой же мост холода в случае четверти и в случае четверти, но с утеплителем снаружи (псевдотверстие из ваты, пенопласта, штукатурки). То есть не имеет значения, формировать ли настоящую четверть, выпиливая сразу или позже, с внешней отделкой для создания псевдотверстия.
Ничего не сказал про наличие или отсутствие других методов, более-менее эффективных, чем этот

А П-образная балка и особенно перемычка дадут вам такой мост холода, что вопрос о кварталы могут быть закрытыми, как «незначительные»

Перемычка не даст моста холода, так как она также сделана из газобетона.Только армированный заводским способом. Я написал "готовые перемычки".
В П-образных блоках перед укладкой арматуры и заливкой бетона по технологии укладывается еще один слой утеплителя. Поэтому, если они холоднее основной кирпичной кладки, то, наверное, ненамного.
А вот как сформировать в них верхнюю четверть - понятия не имею. В готовых перемычках, судя по документации, это просто невозможно.

Поэтому пытаюсь понять, как максимально правильно сделать оконные проемы в доме из газобетона с однослойной стеной.А потом как установить windows.

На другом форуме нашел следующую информацию (орфография сохранилась):

у нас четверти окна у строителей вырезали болгаркой в ​​вертикальных рядах оконных проемов. Это делается для того, чтобы окно по бокам «пряталось» изнутри за кладку (3-5 см), чтобы по всему периметру окна не оставалось сплошной сквозной щели. Наши оконщики рассказали нам, что окна, вставленные в проемы без четверти, вытаскивать легче («болты», крепящие окна к проему, срезаны, а если есть четвертинки, доступ к этим «задвижкам» закрыт. ).К тому же щель между проемом и окном, вставленная без четвертинки, нужно снаружи зашивать планками, что не очень эстетично.

То есть они составили две четверти от трех. С верхней четвертью проблема не решена. Аргумент о том, что окна в этом случае легче вытащить, наверное, смешон, так как разбить его еще проще. Да и газобетон не настолько прочен, чтобы четверть стала серьезной преградой.

Я пришел к такому выводу на собственном опыте:
Стены из облицовочного кирпича относятся к четвертям, а стены под штукатурку и другие виды отделки обходятся без четверти.Кварталы делятся с отделкой наружных стен, например, штукатуркой. Изготовление четвертины со сколом и разрезанием внутренней части - наиболее трудоемкий вариант,
при этом все же необходимо учитывать, чтобы поддержки перемычки было достаточно.
При однородных стенах нужно дополнительно утеплить откосы от промерзания,
так как в этих конструкциях откос - самое слабое место.
если внешняя отделка - лицевой кирпич, то вопрос с четвертями решается на этапе кладки.Если фасад оштукатурен, стык окна перекрывается откосами, которые обычно выполняются из экструдированного пенополистирола. Мой дом сделан из газобетона, и при фасадных работах так сделали откосы.

То есть вроде советуют договариваться с производителями и делать это без четверти. А потом на фасаде работы по изготовлению псевдохрома из пенополистирола и гипса.
Хочу понять, как сделать так, чтобы не для галочки, а как "для себя"

После того, как большая часть кладки стен выполнена из газобетона, начинается следующий этап строительства, когда необходимо выполнить перекрытия дверных и оконных проемов.Приходит момент изготовления перемычек и монтажа перемычек.

Самый простой вариант, код использовать готовые перемычки из армированного газобетона . Готовые перемычки являются самостоятельными несущими элементами и предназначены для перекрытия проемов шириной до 175 см. Они усилены стальным каркасом и не нуждаются в дополнительной изоляции.

Преимущество установки готовых перемычек - это, конечно же, скорость и, как следствие, гладкая, однородная и ровная поверхность стены, что облегчает штукатурные работы.Недостатком готовых перемычек из бетона является их неоправданно высокая цена.

Джемперы от U - колодки

Второй вариант - изготовление перемычек прямо на строительной площадке из так называемых П-образных блоков (блоков желоба).
У - блоки укладываются на подготовленное монтажное основание. Это можно сделать при помощи доски и бруса. Основание под перемычку должно быть достаточно прочным, и не должно прогибаться при заливке бетона собранной конструкцией.Для этого основание доски следует подпереть, например, стойками, особенно это касается корпусов с широкими проемами.
На изготовленной таким образом платформе U-образные блоки ставятся вплотную друг к другу, а вертикальные стыки между ними заполняются тонким слоем клеевого раствора.
Утеплитель следует вставлять внутрь П-блоков, ближе к внешней стороне (лист пенопласта или минеральной ваты), так как толщина стен П-блоков составляет 60 мм и этого недостаточно для утепления бетонного монолита.
Далее внутри перемычки устанавливается рамка арматуры. Каркас состоит из четырех соединенных в поперечном сечении арматурных стержней с шагом ячеек 100 мм 150 мм. Для перемычек рекомендуется использовать стержневую арматуру диаметром 12 мм, для кольцевой обвязки проволокой диаметром 6 мм, а для крепления каркаса - вязальную проволоку.
Бетон заливается в полость перемычки, его необходимо утрамбовать и выровнять.Рекомендуемая марка бетона - не менее М200, т.е. стандартный фундаментный бетон.

Использование U-образных блоков значительно упрощает процесс изготовления перемычек, и получаемые перекрытия обладают хорошей несущей способностью. Пожалуй, единственный недостаток блоков люльки, как и в случае готовых перемычек, - это их цена. В среднем стоимость одного U-блока составляет 10 долларов США.

Джемперы с металлическими уголками

Третий способ изготовления перемычек для проемов в стенах из газобетона , заключается в укладке блоков на перемычки из металлических уголков.

Несущей способности уголка достаточно, чтобы выдержать один ряд газобетонных блоков, уложенных на клей. Рядом кладут газобетонные блоки, а торцы вертикальных швов заполняют тонким слоем клеевого раствора.

После затвердевания клея полученная перемычка представляет собой монолитную конструкцию из газобетона, прочность которой не ниже, чем у газобетонного блока. После установки окон часть металлического уголка, которая находится снаружи, необходимо утеплить (пенопластом или мин.Хлопок) и оштукатурены.

Недостатком этого метода является то, что при неправильной врезке углов и ненадлежащей изоляции их внешних частей возможно появление конденсата на откосах внутри помещения.

Перемычки бетонные монолитные

Четвертый способ, использованный в, нельзя назвать достаточно простым, но он надежен и достаточно дешев по сравнению с использованием готовых перемычек из газобетона и П-блоков. Он заключается в изготовлении путем бетонирования с армированием и одновременно утеплением перемычек в деревянной опалубке, выполненной над проемом.Этот способ напоминает второй вариант, только здесь П-образные блоки выполняли функцию несъемной опалубки.

Для того, чтобы сделать это, после того, как блоки уложены, необходимо построить деревянную опалубку с помощью доски, панели и плиты OSB (или ламинированную фанеру) на границе опорной зоны будущего перемычкой (250 мм или 300 мм от оконный проем). Изолятор 100 мм вставляется внутрь снаружи. С внутренним изоляционным слоем с клеевым раствором для лучшей адгезии к бетону.Внутри опалубки устанавливается арматурный каркас, все как в случае с П-образными блоками.
Следующим шагом будет заполнение опалубки бетоном до уровня, равного высоте блока, то есть 200 мм.
После затвердевания бетона опалубка снимается, и в результате мы получаем железобетонную перемычку, изолированную снаружи.
Изолированная внешняя часть перемычки должна быть усилена и оштукатурена с использованием фасадной сетки, устойчивой к щелочам.

Последний цитируемый способ изготовления перемычек для проемов в стенах из газобетона , является наиболее целесообразным, как с экономической, так и с конструктивной стороны. Такой вариант будет намного дешевле первых двух, но дороже, чем использование уголков. Зато у нас получится полноценная армированная перемычка, которая никогда не даст предпосылок к возникновению трещин.
Прочтите следующие статьи о том, как сделать

Какие перемычки лучше для стен.Монтаж окон в газобетон

Построен дом из газобетона. При строительстве не монтировался армопояс. Балки 1 этажа и мансардного этажа поддерживаются газоблоком. В перегородках и над окном главной стены были трещины. Что делать и опасно ли так уходить? Дмитрий

Здравствуйте Дмитрий!

Появление трещин - признак неравномерного деформирования строительных конструкций. Давайте разберемся, когда в стенах образуются трещины.

  1. Неравномерные деформации основания здания. Они могут возникать в проблемных грунтах из-за различного рода включений в основании здания (обломки одного из углов здания, проявление просадочных свойств при протечке водопроводных коммуникаций и т. Д.). Еще одна возможная причина - неравномерное морозное набухание почвы, особенно часто это касается несимметричных частных домов с подвалами без утепления и утепления.
  2. Недостаточная несущая способность отдельных конструкций, неверные проектные решения, нарушение правил (технологии) возведения конструкции.
  3. Подрыв фундамента.
  4. Недостаточная глубина фундамента (над УПГ) при пучинистых грунтах.
  5. Неверный тип фундамента. Почвенные исследования не проводились. Слабая несущая способность грунтов (зыбучие пески, торф).
  6. Отсутствие или дефект гидроизоляции между стенами и фундаментом.
  7. Если стены покрыты множеством мелких трещин - как пить их оштукатуривают. Причем штукатурка была произведена слишком быстро, до высыхания блоков, и материалом с низкой паропроницаемостью.

Результат поспешности и использования неподходящей штукатурки. Необработанный блок был быстро упакован и быстро оштукатурен смесью с низкой паропроницаемостью.

Без определения причин трещин и на основе предоставленной информации невозможно составить список необходимых мероприятий.На место необходимо вызвать специалиста (прораба или инженера-конструктора из проектной организации), имеющего опыт работы по усилению конструкций. Сообщите ему как можно больше информации, а именно:

  1. Уровень грунтовых вод. Если не в курсе, подскажите, появилась ли вода в траншеях при заливке фундамента, есть ли сезонное наводнение весной, есть ли вода в подвалах у соседей (или у вас, если она есть) .
  2. Прочность на сжатие (в быту - марка прочности) газобетонных блоков, на какой состав (раствор) они укладываются.Шаг и размеры балок перекрытия, стропил, из которых делают перемычки над дверными и оконными проемами, на которых стоит деформируемая перегородка (на ее фундаменте или просто на полу).
  3. Устройство полов, перекрытий и крыш.
  4. Отчет инженерно-геологических изысканий.
  5. Необходимо на участке проверить эффективность водоотведения из здания (целостность, угол наклона и ширина отмостки).
  6. Если дом оштукатурен, то какой смесью и через какое время после возведения стен.
  7. Сколько времени прошло от приобретения блоков до монтажа стен. В каких условиях они хранились.

На основании этих данных и по результатам натурного обследования специалист должен сформировать перечень мероприятий по усилению конструкций. К сожалению, информации о перемычках через проемы нет. Наличие или отсутствие внутренней отделки внутри / снаружи дома может иметь существенное влияние.

Общий принцип армирования неармированных стен из газобетонных блоков с надежным фундаментом и выходом на поверхности стен следующий:

Еще раз подчеркиваем - приведенный выше перечень является не более чем ориентировочной рекомендацией .Без полномасштабного обследования здания невозможно принять окончательное решение. Более того, некоторые виды армирования могут потребовать установки временных опор для полов и т. Д. Самостоятельно производить работы по армированию без консультации со специалистом, непосредственно осматривавшим ваш дом, опасно.

Если дом простоял довольно долго (не менее года), и только потом появились трещины, причем небольшие, можно попробовать ограничиться установкой гипсовых маяков на самих трещинах.В первый месяц их нужно проверять раз в неделю, затем раз в месяц в течение года. Если на маяках появляются трещины, значит, деформации продолжаются и вызова специалиста не избежать.


Треснувший маяк - признак возрастающих деформаций

Установка дверей в доме со стенами из газобетонных блоков (из блоков из ячеистого бетона).

Руководства по эксплуатации для американских компаний, производящих газобетон Contec, E-crete, Delta, гласят, что при необходимости двери в относительно небольшие проемы (до 91 см) могут быть установлены непосредственно на пенобетон.Дверная коробка в этих корпусах фиксируется анкерами по ячеистому бетону (см. Рис №1, вариант D)

Какие более сложные узлы для крепления дверных коробок к газобетонным стенам? Газобетон - довольно хрупкий материал. При установке тяжелых стальных дверей, дверей в большие проемы (проемы более 91 см, гаражные ворота и др.), Двери в коммерческих помещениях с большой посещаемостью, пенобетон в местах непосредственного крепления дверной коробки может испытывать значительные ударные нагрузки ( сдвиг, вытягивание).Чтобы предотвратить постепенное окрашивание пористой структуры газобетона (ячеистого бетона) под очень малой площадью анкеров, рекомендуется устанавливать дверные коробки таким образом, чтобы распределять нагрузки от открывания и закрывания дверей на гораздо большую площадь. При установке дверей в индивидуальных домах из газобетона возможно использование промежуточных надежно закрепленных деревянных каркасов или закладных брусьев. Деревянные рамы могут быть из сухой доски, клееного дерева (мебельного щита), бруса или фанеры. Дерево необходимо предварительно пропитать немытыми антисептиками или, что еще лучше, пропитать антисептиками, устойчивыми к давлению.Можно использовать термообработанную древесину, так как она гораздо менее подвержена гниению. При использовании обычной сухой древесины предпочтение следует отдавать лиственнице - как одной из самых устойчивых к гниению пород древесины, доступной за разумные деньги.

В более простых случаях установка межкомнатных дверей с использованием либо закладной в пенобетон закладной балки (рисунок №1, вариант А) , либо деревянных панелей поверх толщины стены в проеме (рисунок №1, вариант Б) . Древесина укладывается на слой клея для газобетона или плиточного клея, чтобы предотвратить образование пустот между стеной и деревянной панелью.Крепление дерева к стене осуществляется анкерами для ячеистого бетона, а при необходимости для предотвращения раскачивания шарнира - саморезами длиной не менее 7,5 см от 30 до 150 кгс. Величина тяговых нагрузок составляет 50% от вышеуказанных значений). Дверные коробки крепятся к деревянному каркасу дверных проемов саморезами.

Деревянные панели могут быть сплошными, покрывающими всю высоту и ширину дверного проема (рис. No 2, вариант А) , либо из деревянных брусков, установленных с интервалом не более 61 см в центрах (рис.№ 2, вариант Б) . Во втором варианте монтажа после монтажа и крепления к деревянным планкам дверной коробки свободные зазоры между стеной и дверной коробкой заполняются монтажной пеной с небольшой степенью расширения. Это позволяет более жестко закрепить дверную коробку за счет противоположно направленных удерживающих сил саморезов и растягивающих сил монтажной пены.

Для дверей с большими проемами (более 91 см или гаражных ворот) рекомендуется крепить деревянную обвязку проема с помощью клеевых анкеров (рис.№1, вариант Б) . В этом случае шпильки с резьбой или анкеры монолитно вставляются в просверленное отверстие на глубину не менее 15 см. Газобетонные блоки дверных проемов с шагом не более 61 см с использованием эпоксидной смолы. Использование клея для газобетона не рекомендуется, так как из-за его текучести невозможно добиться равномерного заполнения горизонтального просверленного отверстия. Клей для газобетона или раствора можно использовать при протяжке анкера или шпильки при кладке стены из газобетона.При этом в газобетонном блоке вырезается паз, открытый вверху, закладывается анкер или штифт, полость заполняется клеем или раствором. К монолитной шпильке на слое клея для газобетона или плиточного клея с помощью шайбы и гайки крепится деревянная обвязка проема. При необходимости обвязку проема дополнительно закрепляют саморезами. К переплету крепится либо гаражная петля, либо дверная коробка.

Рисунок № 1. Узлы крепления дверных коробок к стенам из газобетона (ячеистого бетона)

  • Подготовительные работы
  • Основные виды работ
  • Завершение и подведение итогов

Современное строительство требует современных решений.Установка окон в газобетон - это уже не процесс, когда деревянные рамы были посажены на цементный раствор и нужно было выполнить целый ряд действий, а скорее быстрый и простой монтаж, который может выполнить любой, если есть базовый инструмент.

Окна в готовом доме можно распилить бензопилой и специальными уголками.

Подготовительные работы

Инструменты и материалы:

  • рулетка;
  • Перфоратор
  • ;
  • Стальной лист
  • ;
  • съемник для гвоздей;
  • Пленка полиэтиленовая
  • .

Узлы армирования здания из газоблоков: 1 - стена из газоблоков; 2 - арматура в швах между плитами; 3 - пояс железобетонный; 4 - элементы утепляющего нарукавника; 5 - усиление зон, поддерживающих перемычки; 6 - усиление подоконной области; 7 - армирование глухих стен большой площади; 8 - усиление поддержки шва.

Перед тем, как начать трудовую деятельность, необходимо знать, с каким материалом работать:

  1. Пеноблок.Такой вариант достаточно надежен, имеет средние по массе и теплопроводности, из-за чего стены делают толстыми. Для работы желательно использовать алмазные сверла, потому что крошится довольно просто. Относительно экологически чистые, ведь пенообразователи всегда идут на синтетической основе. Среди плюсов хорошая влагостойкость (все поры закрыты) и невысокая цена.
  2. с газом. Экологически чистый материал, который будет стоить намного дороже предыдущего. Высокие прочностные свойства не мешают возможности его простой обработки, поэтому для резки используется обычная мелкозубая ножовка, а для сверления подойдет любое хорошо заточенное сверло по дереву или металлу.Единственный существенный недостаток блоков - абсолютная неустойчивость к воде. Газобетон как губка впитывает любую влагу.

Вся мебель предварительно вывозится из помещения, и по возможности на пол кладут полиэтиленовую пленку, чтобы потом не пришлось пытаться убирать пыль со всех углов. Даже профессионалы высокого уровня поднимают много пыли из-за специфики рабочей поверхности.

Если до установки окна в проем было (или есть) устаревшее, то его необходимо демонтировать.Это можно сделать с помощью зубила и молотка, что очень долго и утомительно, но вы можете использовать фиксированный пробойник, благодаря которому извлечение старого окна займет несколько минут.

Если окно установлено в газобетоне на высоте над 1-м этажом, всегда следует внимательно смотреть вниз, так как там может быть кондиционер или пешеходы. Если такая вероятность есть, то на краю будущего откоса нужно по всей ширине закрепить лист стали.Для фиксации ничего перекручивать не нужно, а достаточно просто заставить сталь между стенками довести до состояния полной неподвижности.

Вместе с окном разобраны и разобраны. Если он закреплен слишком надежно, то можно использовать гвоздодер или плоскогубцы.

Самое сложное - снять подоконник. это может быть не только доска, но и бетонная плита. Для извлечения нужно сделать паз в основании перфоратора, чтобы можно было встряхнуть. Доска (пластина) аккуратно раскачивается и постепенно вынимается из паза.Здесь нужно быть осторожным, т.к. бетон довольно много весит, поэтому во время последнего рывка желательно схватить его с противоположных сторон, при этом держась ногами на безопасном расстоянии. Даже если вам случайно удастся его уронить, не следует касаться ног.

Пыль и мусор сметают метлой или щеткой с длинной жесткой щетиной. Для начала все просто смести на пол, а можно сразу в мусорный мешок. Этот этап следует проводить как можно качественно, чтобы поверхность хорошо запылилась.

Многие мастера по непонятным причинам забывают загрунтовать поверхность, хотя именно пыль - самый серьезный фактор, ухудшающий сцепление основания с монтажной пеной. После нанесения грунтовки нужно подождать 3-4 часа, а затем продолжить работу.

Вернуться к содержанию

Основная производственная деятельность

Инструменты и материалы:

  • перфоратор;
  • уровень;
  • Рама
  • ;
  • клинья;
  • Сборка пены
  • ;
  • анкеров;
  • Рулетка
  • ;
  • Подоконник
  • ;
  • отлив.

Теперь можно приступить к установке окон в газобетон. Для этого возьмите кадр и полностью очистите его от пленки. Сами створки окон тоже очищаются от пленки, но еще не прикреплены.

Последний раз проверяется конструкция на предмет трещин и царапин со всех сторон, после чего все работы будут проходить поэтапно:

  1. Каркас устанавливается в газобетон (паз). При его установке не нужно пытаться сразу поставить сразу: сначала продевается одна сторона, а потом другая.В противном случае установка окна будет заблокирована стенами.
  2. Сделать ровный паз заранее практически невозможно, поэтому нужно закладывать специальные клинья. Если вы используете древесину, то их нужно будет удалить, тогда как она замечательно реагирует на пластиковый газобетон. Все выравнивания производятся с помощью монтажного уровня.
  3. Теперь вам нужно выровнять ширину. При этом используется не уровень, а рулетка. Совершенной точности не требуется, но и на люфт в 3 мм идти не стоит.Клинья фиксируются с боков, так что движение невозможно.
  4. Даже самый лучший пеноблок не обеспечит идеальной защиты помещения, если окно установлено неровно. Вертикаль выравнивается с уровнем, после чего сверху вбиваются клинья.
  5. Теперь можно обратить внимание на внутреннюю сторону рамки, где с каждой стороны по 2 отверстия. Через эти отверстия просверливается основание, и нужно помнить, какие сверла для газобетона и пеноблока нужны.Глубина сверления 40 см, поэтому к прохождению этого расстояния нужно подготовиться заранее.
  6. Анкеры вставляются в отверстия. Они забиты, а колпачок все еще может помешать закрытию окна.
  7. В итоге конструкция идеально закреплена. Теперь его можно продуть специальной пеной с небольшими порами. Стоит немного дороже стандартных аналогов, но качество будет выше. Если использовались деревянные клинья, их нужно будет удалить в процессе, а пластик останется навсегда.


Пока пена застывает, нужно взять новый подоконник и смонтировать его. Перед укладкой доски нужно нанести на поверхность силиконовый герметик, который будет играть роль клея. Для монтажа понадобится монтажная пена, которой залиты все щели. После того, как подоконник установлен на свое место, нужно придавить его чем-нибудь сверху (водой, металлом).

В самом конце фиксируется отлив. Для этого на пеноблок изначально наносится монтажная пена, которую прижимают отливом.Крепление к окну производится алюминиевыми шурупами.

Скрыть

Частные дома могут быть выполнены из различных материалов: чаще всего это керамзитобетонный или газобетонный блок, кирпич, другие современные материалы. У каждого свои особенности, поэтому, когда дело касается установки окон и дверей, их нужно знать. В этой статье речь пойдет о том, как установить окно в доме из газобетона.

Подход к работе

Есть несколько технологий крепления, все они применимы, все зависит от индивидуальных предпочтений застройщика, умения использовать те или иные материалы.
Один из самых распространенных способов установки - это приложение. Этот материал помогает быстро закрепить окно, сделать проем герметичным, не требует использования дополнительных креплений. Монтаж окон ПВХ в пенобетон возможен и более традиционным способом. Для этого используются дюбеля и другие крепления. Оба подхода имеют место быть, каждый из них имеет свои достоинства и недостатки, поэтому каждый мастер выберет свой вкус.

Когда мне начинать установку windows?

Производитель ячеистого бетона указывает, что усадка материала не более 0.3 мм на метр, то есть монтаж можно начинать после того, как строительная коробка будет готова. Стены не дадут сильной усадки и не будут оказывать давления на каркас, не путайте эти данные с общей усадкой здания.

В доме из пенобетона лучше после постройки кровли. В противном случае велик риск разбить стекло во время кровли.

Что вызывает деформацию стен?

Не материал, из которого сделаны стены, дает сильную усадку, а неправильное распределение давления на почву.Если грунт поднимается или опускается, меняет свою структуру из-за того, что он содержит большое количество грунтовых вод, существует риск усадки здания. Это может произойти как сразу, так и через несколько лет после возведения здания.

От него можно защитить строение, грамотно оборудовав фундамент. Если вы построены на неустойчивом грунте, основание здания должно быть хорошо укреплено, иметь гидроизоляцию и водостоки, отводящие воду в сторону. Только грамотная подготовка фундамента сможет защитить здание от влаги и усадки.

Практический подход к установке

Возможна установка в пеноблок в оптимальный срок через три месяца после возведения стен. За это время материал даст максимальную усадку и больше не будет деформироваться. Фундамент также наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители говорят, что отделку здания нельзя начинать раньше, чем через год после возведения стен, потому что это происходит из-за усадки здания и движения грунта.Однако стоит отметить, что грунт движется непрерывно, если фундамент был заложен плохо, то вы узнаете об этом гораздо раньше. На надежном основании отделочные работы можно провести гораздо раньше.

Таким образом, установка в доме из газобетона возможна уже через 2-3 месяца после заливки фундамента и поднятия стен.

Как сделать установку окон максимально качественной?

Установка окон в пенопласт обычно не вызывает затруднений.Монтаж осуществляется так же, как и при работе с любым другим материалом. Непросто обеспечить только герметичность соединения, сделать стыки между стеной и каркасом прочными, непроницаемыми для влаги и холода. Для достижения качественного соединения необходимо соблюдать следующие требования:


  • Все швы должны быть загерметизированы.
  • Зоны подключения должны быть защищены от холодного воздуха: это обеспечит минимальные тепловые потери.
  • Контакт стены и окна должен быть защищен от механических повреждений.

Как плотно вставить окно в пеноблок? У блоков есть особые четверти: это выступы, которые в них вырезаны. Для улучшения качества шва необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Самый простой способ решить проблему в зоне соприкосновения стены и каркаса. Для этого удобнее всего использовать строительную пену.Он расширится, займет все пустоты, и обеспечит герметичность соединения. Чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбеля. Защищать стыки от внешнего воздействия можно с помощью наличников. Они не только защитят стыки от ветра и влаги, но и придадут окнам законченный декоративный вид.


Способы крепления рамы в проеме

Монтаж пластиковых окон в доме из пеноблоков может быть следующим:

  • снимается, затем в профиле пластикового окна просверливается отверстие под длинный дюбель, с помощью которого рама будет крепиться к стене.После этого стеклопакет возвращают на место.
  • Если вы не хотите снимать остекление, вы можете установить анкерные пластины и прикрепить к ним рамку саморезами. Закрепленное в желаемом положении окно крепится с помощью этих пластин к стене дюбель-гвоздями. Недостатком этой насадки является запыленность работы, затраты больших физических усилий, кроме того, для способа крепления требуется декоративная маска. Установка окон в пеноблок таким способом уступает креплению на монтажной пенопласте тем, что при фиксации рамы нельзя изменить ее положение, то есть изначально важно установить, как именно посажены все крепления. .
  • Если вы собираетесь использовать пену, окно сначала кладут на специальные пластины, положение которых можно менять.

Установка окон в доме из газобетона мало чем отличается от стандартной установки окон в доме из любого другого материала. Главное правильно выбрать способ и установить каркас плавно, иначе створки не откроются правильно или возникнут проблемы при открывании.


Монтаж окон в газобетон выполняется с учетом ряда свойств и характеристик ячеистого бетона.Конструктивная прочность оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого под окошками и эталонной площадкой для перемычек. Оконные проемы бывают в четверть-четверть.

Конструкция проемов зависит от оконных перемычек. Например, если перемычки выполнены из П-образных блоков по всей ширине стены, проемы не будут иметь четвертинки. При отсутствии четверти оконного проема можно устроить фальш-четверть (например, использовать уголок из атмосферостойкого полимера.Материалы). С этой же целью можно использовать брызги, не применяя герметизацию мест их стыковки с оконным коробом или проемом в стене.

Четверти в проемах газобетонных стен можно делать склеиванием кусков газобетона с помощью клея. Укрепить узел можно с помощью уголков, которые.

Установка окон

Перед тем, как монтировать оконный блок в проем, на внешнюю поверхность рамы по периметру наклеивается самоклеющаяся гидроизоляционная лента, а с внутренней стороны окна приклеивается пароизоляционная лента.

Далее в проем помещается оконный блок и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Монтаж окон в оконные проемы необходимо производить, оставляя зазор 2-6 см между оконным блоком и проемом.
Следующим шагом будет закрепление оконных блоков в проемах. Крепление окон в проемах выполняют при помощи дюбелей по газобетону, строительных саморезов (саморезов), гибких анкерных оцинкованных пластин толщиной 1 мм.5 мм.
Угол изгиба анкерной пластины зависит от размера зазора между коробкой и проемом и выбирается по месту.

Не допускается крепление оконных блоков и анкерных плит к проемам стен с помощью гвоздей.

При заделке дюбелей в проемах стен из газобетона использовать безударное сверло (режим чистого сверления). Отверстия просверливаются на глубину большей закрепленной части дюбеля на один диаметр шурупа.Расстояние от края оконного проема не должно быть меньше двойной глубины анкеровки.

Конструкция точек примыкания, конфигурация креплений, а также глубина оконной коробки в проеме не должны образовывать мостики холода, которые впоследствии вызовут конденсат и увлажнение внутренних откосов. Переход должен отводить дождевую воду и конденсат наружу.

Закрепив оконный блок в проеме, можно переходить к герметизации окна.Материалы, которыми выполняются монтажные зазоры, следует выбирать с учетом деформации конструкции стены.

Первый слой - наружный, гидроизоляционный. По всему периметру проема наносится специальный клей-герметик, на него наклеивается гидроизоляционная лента и заглаживается, чтобы защитить монтажный шов от атмосферных воздействий. Основные требования к внешнему слою: водонепроницаемость и паропроницаемость, устойчивость к перепадам температуры и ультрафиолетовому излучению.

Второй центральный слой - теплоизоляция. После того, как клей высохнет и внешняя сторона окна заклеена, делается центральный шов шва. Полость между проемом и рамой заполнена пеной с низкой кратностью. Тепловое сопротивление, которое находится в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Материалы, которыми выполняются монтажные швы, должны иметь долговечность не менее 20 условных лет эксплуатации.

Установка окон в газобетон завершается установкой подоконников. При монтаже отлива место примыкания к стене следует тщательно заделать. Под раковинами рекомендуется установить специальные прокладки (демпферы), которые снизят шум от дождя. Вылет отлива над поверхностью наружной стены должен составлять 30-40 мм.

  • Этапы строительства из газобетона
  • Штукатурка из газобетона

Выбор газоблоков и особенности строительства коттеджа

Газобетон - самый популярный стеновой материал, сочетающий в себе практически противоположные качества - высокую теплоизоляцию и прочность конструкции.При этом газоблоки разных типов подходят и для возведения несущих стен домов, и для возведения внутренних стен и перегородок, и даже для дополнительного утепления зданий. На что обращают внимание при выборе газобетона для строительства

Особенности производства газобетона позволяют получать материалы разных типов, различающиеся количеством пустых ячеек в единице объема. Например, для строительства частных домов используют газоблоки разных марок - насыпной массой от 300 до 700 кг / м3, прочность, теплопроводность и другие характеристики которых сильно различаются.

Важно, что взаимосвязь между основными характеристиками газобетона - плотностью (прочностью) и сопротивлением теплопередаче - обратно пропорциональна. С увеличением плотности и удельного веса газоблоков увеличивается их прочность и несущая способность, но ухудшаются теплоизоляционные характеристики. И наоборот, с уменьшением удельного веса и плотности материал становится менее прочным и с меньшей несущей способностью, но с лучшими теплоизоляционными характеристиками.

Конструкционный и теплоизоляционный газобетон

Для строительства частных домов обычно выбирают компромиссные конструкционные и теплоизоляционные марки плотности газа 400 или 500 кг / м3 (блоки Д400 и Д500), позволяющие возводить надежные и теплые 2-3-х этажные коттеджи.

Некоторые марки газобетона можно использовать не для возведения стен, а для утепления. Например, газобетон плотностью 115 кг / м3 имеет отличную теплоизоляцию, но не выдерживает расчетных нагрузок.И все же стоимость теплоизоляционного газобетона выше, чем цены на другие популярные утеплители, поэтому этот материал используется только в редких и исключительных случаях.

Толщина стены из газобетона

В среднем толщина имеющихся в продаже газоблоков составляет от 200 до 480 мм, что дает возможность возводить, как дома с однослойными несущими стенами, не требующими теплоизоляции, так и двухслойные конструкции с наружным слоем. теплоизоляции.

В более холодных регионах Украины толщина одностенных стен из наиболее распространенных марок газобетона должна быть не менее 35 см. Утепленные стены из газобетона возводятся примерно в таком же формате, только при возведении газоблоков толщиной 20-25 см и слоем наружного утеплителя 10-15 см, в роли которого обычно выступает минеральная вата.

При толщине конструкций 45-50 см и применении газоблоков плотностью <400 кг / м3 возможно строительство энергоэффективных зданий, в том числе пассивного типа и даже с нулевым потреблением энергии.А при строительстве сезонных дачных домов, где не предполагается оставаться на зиму, толщину наружных стен можно уменьшить до 20-25 см.

Газоблоки специальные для стен

Преимущество газобетона перед другими кладочными материалами и, прежде всего, перед пенобетоном в том, что газоблоки представлены очень широким ассортиментом продукции. По сути, это системное решение, которое значительно облегчает и ускоряет возведение коттеджей.

Например, очень удобно использовать газоблоки с шлицевым соединением на концах изделий. Пазы используются для транспортировки газовых агрегатов на строительную площадку, а сам стык позволяет дополнительно сэкономить, не применяя клеевую смесь в вертикальных швах.

Кроме того, для внутренних перегородок можно использовать не только классические газоблоки толщиной 20-25 см, но и специальные тонкие растворы толщиной 50-150 мм.

Для устройства перемычек над оконными и дверными проемами часто используют готовые полуфабрикаты из пенобетона - длинные газоблочные перемычки, выступающие на несколько десятков сантиметров за края проема с каждой стороны.

Кроме того, стены из ячеистого бетона требуют обязательного армирования кладки. Под проемами достаточно заделать ряд газоблоков и уложить металлическую арматуру в стробах, которые заливают цементным раствором. Но перед устройством межэтажного перекрытия требуется устройство целых арматурных поясов по периметру здания. Эти ленты утеплены и залиты бетоном, а для укладки арматурной ленты очень удобно использовать специальные П-образные элементы, которые максимально упрощают строительство.В случае пенобетонных и неавтоклавных газовых агрегатов использование таких элементов невозможно.

Перемычки железобетонные. Перемычки для газобетонных блоков: виды и установка

В данной статье мы разберем примеры расчета перемычек в проемах шириной до 2,0м.

Для таких размеров проемов расчет нагрузки не требуется, и эти перемычки устанавливаются без использования специальных опорных кронштейнов (тип GSP).

Элементы армирования кирпичных перемычек - это специальные хомуты и фурнитура Murfor. Эта арматура предварительно напряжена и обеспечивает предотвращение прогибов перемычек. Хомуты и фурнитура-перемычки работают в тесном взаимодействии с раствором и являются скрытыми застежками.

Для самостоятельного расчета количества хомутов и фурнитуры следует соблюдать определенные правила. Толщина облицовочной кладки (кладка в районе проемов) должна быть в пределах от 85 до 120 мм.В противном случае зажимы не «сработают» из-за своего размера.

Важным требованием, необходимым для образования перемычки и ее нормального функционирования, является минимальная высота армированной кладки над проемом. При проемах менее 2 м без использования навесных кронштейнов высота армированной кирпичной кладки над проемом должна быть не менее 0,6 м!

Пример 1 : Давайте проанализируем проем шириной 1,57 м, тип кладки над проемом будет классический горизонтальный, т.е.е. как и весь фасад. Облицовочный кирпич - формат 1НФ (250х65х120). Толщина швов кладки составит 10 мм. Высота проема для расчета арматуры перемычек роли не играет.

Рис. 1

Хомуты СК-50-40 (первый ряд перемычек кладки) устанавливаются по технологии - в каждый шов раствора. Таким образом, для проема шириной 1,57м прижимы СК-50-40 необходимо будет в количестве 7шт. Количество прижимов СК-50-40 рассчитывается по формуле:

в нашем случае:

По расчету получается 7 зажимов.

Арифметически все правильно. Рассмотренный вариант с шириной проема 1,57 м позволяет разместить 6 целых кирпичей с швом 10 мм. На практике при горизонтальной кладке редко удается разместить в перемычке целое количество кирпичей, но тем не менее такой случай не исключен, поэтому расчет всегда следует производить по приведенной выше формуле. В итоге при нецелом количестве кирпичей потребуется СК-50-40 в расчете на 1 шт. меньше (см. рис.2).

Рис.2

Во втором ряду перемычки устанавливаются хомуты СУ-50-45.

Порядок установки - каждый второй шов (через два кирпича).

Количество хомутов СУ-50-45 рассчитывается по формуле:

в нашем случае:

Количество зажимов СУ-50-45 вид из рис. 1 и рис. 2 в «рабочей» зоне перемычки (пролета) в обоих случаях остается без изменений (3 шт.) Такое расположение хомутов СУ-50-45 наиболее рационально.

Для кладки этого типа кирпич первого ряда должен быть полнотелым, иначе при взгляде на перемычку снизу будут видны пустоты кирпича. Конечно, впоследствии можно прибегнуть к декоративной штукатурке, отделке откосов, но тогда теряется весь смысл джемпера со скрытым креплением.

Основным усилением перемычки по-прежнему является монтажная рейка MURFOR®. Это металлическое изделие (оцинкованное или нержавеющая сталь) 3.Длина 05 м. Главное требование при расчете этого элемента - учитывать минимальную длину анкеровки (растения в стене) с левой и правой стороны проема. Минимальное расстояние с каждой стороны проема составляет 0,25 м. (см. рис. 1, 2) Также по технологии учитывается усиление перемычки в 2 ряда над проемом и рекомендуется дополнительно 1 ряд под проем, чтобы исключить возможность растрескивания растворные швы в нижних углах проема.

В итоге для проема 1,57м потребуется 3 шт. Арматура Murfor РНД / З-50 (сталь оцинкованная). Подрезать арматуру нет смысла, т.к. длина отрезка 3,05м-1,57м-0,25м-0,25м = 0,98м На другом проеме не пригодится, поэтому можно полностью уложить в раствор всю арматуру, тем самым обеспечив дополнительный запас прочности моста.

Пример 2 : Разберем дебют 1.Ширина 57м, кладка вертикальная. Облицовочный кирпич - формат 1НФ (250х65х120). Толщина шва будет определяться на месте, т.к. важным условием для кладки такого типа является целое количество кирпичей в перемычке. Но в расчете берем шов 10мм.


Хомуты СК-50-170 (вертикальный ряд перемычек кладки) устанавливаются по технологии - в каждый второй шов раствора, т.е. через 2 кирпича. Таким образом, для ширины проема 1.Хомуты 57м СК-50-170 СК-50-170 рассчитываются по формуле:

в нашем случае:

Количество хомутов СУ-50-45 и фурнитуры Murfor осталось неизменным - 3 шт. каждая позиция.

Пример 3 : Разберем такой же проем шириной 1,57 м, лежащий на краю. Облицовочный кирпич - формат 1НФ (250х65х120). Толщина шва будет определяться на месте, т.к. важным условием для кладки такого типа является целое количество кирпичей в перемычке.Но в расчетах принимаем расчетную толщину шва 10мм.

Хомуты СКК-50-65 (первый ряд перемычек кладки) устанавливаются по технологии - в каждый второй шов раствора, т.е. через 2 кирпича. Таким образом, для проема шириной 1,57м хомуты СКК-50-65 понадобятся в количестве 11шт. Количество прижимов СКК-50-65 рассчитывается по формуле:

в нашем случае:

Количество хомутов СУ-50-45 и арматура Murfor также осталась неизменной - 3 шт.каждая позиция.

В заключение хотелось бы отметить, что расчет армирования простых проемов сводится к элементарным арифметическим операциям. Главное - соблюдать осторожность в размерах и геометрических параметрах кирпича при расчете.

Проемы шириной более 2,0 м, а также проемы с недостаточной высотой кладки (менее 0,6 м) рассчитываются с помощью кронштейнов ГСП в зависимости от нагрузок на кладку и конструктивных особенностей проекта.

Похожие статьи

Крепление кладки - нужно подумать заранее

В последнее время в Санкт-Петербурге все чаще можно услышать о разрушении кирпичной кладки зданий различного назначения. Чаще всего такие дефекты возникают на стенах из облицовочного кирпича.

Кладка колодцев в современной интерпретации

Кладка колодцев - пожалуй, самый распространенный и экономичный вид строительства кирпичных стен малоэтажных домов.Эта технология, при которой теплоизоляция располагается с внутренней стороны внешней стены, известна и применяется давно.

Анкеры Bever и надежность кладки

Статья посвящена обзору продукции Bever (Германия) и ее применению в различных строительных материалах.

Кирпичная перемычка и система навесных стен BAUT

При определении внешнего вида фасада будущего дома важен не только кирпич, но и тип кладки, в том числе над проемами.Подчеркнуть индивидуальность конструкции, целостность конструкции и уникальность проекта помогают современные технологии, одна из которых - система кирпичных перемычек и навесных фасадов BAUT. Это комплексное решение, состоящее из различных кронштейнов, зажимов и арматурных реек.

Базальтопласт Гален

Строительный рынок предлагает широкий выбор анкеров и гибких стяжек из различных материалов. Хочу посвятить эту статью многому известному производителю Galen, предлагающему изделия из базальтопласта.

Кронштейны HALFEN для крепления фасадов из натурального камня

Кронштейны HALFEN - системное решение для крепления фасадов из натурального камня

Консоли навесные HALFEN и аксессуары для крепления кирпичных фасадов

Кладка - одно из самых популярных решений для отделки фасадов. Чтобы обеспечить устойчивость такого фасада на долгое время, постоянная нагрузка, действующая на внешнюю поверхность кирпича, должна передаваться на строительную конструкцию.

Кирпичная кладка BAUT для вертикальной кладки

Представляем Вашему вниманию хомуты и фурнитуру BAUT для установки кирпичных перемычек в оконных проемах с вертикальной кладкой.

Кирпичная перемычка BAUT для вертикальной кладки в полуторный кирпич

Представляем Вашему вниманию хомуты и фурнитуру BAUT для установки кирпичных перемычек в подоконниках с вертикальной кладкой в ​​полуторный кирпич

Навесные кронштейны BAUT для крепления кирпичных фасадов

Консоли позволяют подвешивать фасадный кирпич без образования «мостиков холода» в местах, где нет возможности построить фундамент для этого фасада или высота здания требует использования опоры.Особая конструкция консолей позволяет точно установить на месте установки и выставить их «по горизонтали». Консоли - незаменимое решение для создания оконных проемов, если их длина превышает 2,5 метра.

Кирпичная перемычка BAUT для горизонтальной кладки

Представляем Вашему вниманию хомуты BAUT (Баут) и фурнитуру для устройства кирпичных перемычек в подоконниках с горизонтальной кладкой

Кронштейны-перемычки BAUT

Кронштейны для перемычек благодаря своей низкой несущей способности решают локальные проблемы формирования кирпичных перемычек, как обычных, так и угловых.

Кирпичная перемычка BAUT для комбинированной кладки

Представляем Вашему вниманию хомуты и фурнитуру BAUT для установки кирпичных перемычек в оконных проемах для комбинированной кирпичной кладки.

Кирпичная перемычка BAUT при укладке на ребро

Представляем Вашему вниманию хомуты и фурнитуру BAUT для установки кирпичных перемычек в подоконники и другие проемы для кладки на ребро внутри.

Методы анкеровки

Сегодня анкеровка широко используется в фасадных работах, помогая создать оригинальный внешний вид в условиях, в которых два десятилетия назад ничего нельзя было изменить.

Кирпичные перемычки: армирующие конструкции

Особая кирпичная кладка при устройстве перемычек над окнами и дверями практикуется на протяжении многих веков. Благодаря расклиниванию частично нагрузка может передаваться на несущие стены. Однако эта работа сложна и требует высококвалифицированных мастеров.

Частное жилищное строительство домов из газобетонных блоков в последнее время приобретает все большую популярность. Причины кроются в высоких характеристиках материала.Но технология устройства перемычек над проемами несколько отличается от принятой в массовом строительстве. Особенно с тяжелым бетоном. Разработано несколько способов перемычки для газобетонных блоков.

Перемычка из газобетона железобетонная готовая

Представляет собой правильную прямоугольную балку из газобетона. Плотность изделия - D500, а прочность - B2,5. Усиление внутреннего каркаса покрыто антикоррозийной краской.

На каждой перемычке из газобетона стрелки указывают правильное размещение изделия.Неправильная установка приведет к многократному снижению максимальной нагрузки.

Это самый простой вариант, так как элемент устанавливается как обычный строительный блок. Для его установки необязательно устраивать отводные подушки из раствора на опорных площадках. Размер опоры на кладке должен быть не менее 25 см с каждой стороны.

Единственный недостаток - это длина моста из газобетона. Элемент способен закрыть проем шириной всего 174 см.При этом вес изделия может составлять от 90 до 220 кг. В последнем случае такие конструкции создаются для использования в сейсмически активных районах, а их монтаж осуществляется исключительно с помощью крана.

Опорная зона, на которую укладывается перемычка, также дополнительно армируется более чем двумя арматурными стержнями диаметром 6-8 мм по всей длине блока.

Устройство перемычки

Самый распространенный метод - сборная переборка-перемычка в газобетонных стенах с несъемной опалубкой из П-образных элементов.

Данная конструкция предназначена для монтажа потолков шириной до 3 м. Использование легких элементов позволит обойтись без подъемного крана и другого специального оборудования. Для армирования используются гладкие или гофрированные металлические прутки класса прочности А400 –А500 диаметром 12-16 мм. если ширина внутреннего лотка менее 12 см, то допускается двухжильный метод армирования. Если ширина внутреннего лотка больше 15 мм, то потребуется 4 арматурных стержня, сваренных между собой кусками арматуры с шагом не менее 40-50 мм в пространственную сетку.

Несъемные элементы опалубки устанавливаются толстой стеной, обращенной к фасаду.

Опорные зоны крайних блоков должны быть не менее 25 см. Блоки склеиваются с торцов с помощью обычного клея, используемого при установке стеновых блоков.

Последовательность всех этапов хорошо видно на видео:

Джемперы из обычных блоков

Если ширина проема не более 1,2 м, а его высота не более 2/3 ширины, то допускается перемычка из газобетона с использованием обычных блоков без дополнительного армирования нижнего слоя.Блоки укладываются на временную опалубку и крепятся исключительно клеем для газобетона.

Крайние элементы должны заходить в стену на глубину не менее 11,5 см. Для дополнительного усиления проема армируют один расположенный над ним два ряда. Для этого используется арматура диаметром 6-8 мм. Его концы выходят за границы проема на 50 см в каждую сторону. Им придают Г-образную форму, а концы забиваются (анкерованы) в газобетонный блок.

Устройство перемычки для штор

Если высота проема больше его ширины, то дополнительные оконные перемычки для газобетона.

При ширине проема до 2 м устраивают обыкновенную усиленную ненесущую перемычку толщиной до 5 см. Для его строительства используются арматурные стержни диаметром 12-16 мм и цементно-песчаная смесь марки не ниже М200. Блоки, на которые опирается перемычка, дополнительно армируются металлическими прутьями с диаметром стержня 6-8 мм.

Если ширина проема не превышает 1,2 мм, допускается использование металлических уголков с шириной полки не менее 10 см. Оба крепежа заглубляют в выбранные в газобетонных блоках пазы до полного совпадения с общей плоскостью стены.

Уголки свариваются. Сварная перемычка расположена на опорной зоне, которая составляет по меньшей мере 20 см. Углы подвергаются дополнительной обработке. Их не менее трех раз окрашивают снаружи и внутри специальной антикоррозийной краской и заворачивают в полимерную сетку для сцепления с штукатуркой.

Устройство перемычки Carrier

Пролеты большой ширины, более 2 м, перекрыты монолитным несущим железобетонным мостом. Его толщина должна быть не менее 1/20 пролета. Армируется пространственной сеткой из металлических стержней диаметром не менее 12-16 мм, скрепленных арматурой с шагом 50 см. Количество продольной арматуры в зависимости от толщины стены может составлять от 4 до 6 стержней в одном ряду. Количество рядов по вертикали - 2-3. для заливки используется бетон марки М200 и выше.Опорная поверхность укрепляется по всей длине блока не менее чем двумя стержнями. Площадь опоры не менее 35 см. Укладывается железобетонная балка на стандартный клей для газобетона толщиной не менее 1,5 см.

Учитывая, что тяжелый железобетон является мостом холода для стены из газобетона, железобетонный мост должен быть заглублен в стену на толщину изоляционного слоя, который компенсирует теплопотери материала.

Для создания проемов в стенах привлекается много не слишком квалифицированных специалистов. Но сегодня у многих производителей ячеистого бетона в наличии имеются перемычки из газобетона. Их использование для создания проемов значительно облегчает работу, внешний вид остается более эстетичным, не нарушается теплоизоляция возводимого короба. А иногда можно полностью отказаться от употребления таких продуктов. В этой статье мы разберем все тонкости использования перемычек из газобетона.

Кладка над проемами разного типа испытывает сильное давление не только при возведении конструкции, но и при последующей эксплуатации. Обычно для равномерного распределения нагрузок на дверные проемы или другие проемы арматурные стержни устанавливают посредством фаски, но только так, чтобы стержень входил в паз. Последний заливается смесью, и внутрь паза помещается стержень, но так, чтобы его конец выступал не более чем на 30 сантиметров.

Ящики деревянные для дверей и проемов других типов для зданий из газобетона изготавливаются без пазов. После изготовления брусков необходимых размеров укладываются пазы и четвертинки. На концах балки проделываются отверстия в виде шипов. Потом все это собирается в коробку. Довольно часто балку внизу делают цельной, без отверстий.

Процесс строительства двери во многом зависит от используемых перемычек. Если необходимо использовать ящики для необычных проемов, то их помещают в проем и фиксируют болтами или гвоздями. Швы коробки обработаны пеной или минеральной ватой.Монтаж изделий над дверными или оконными проемами - это довольно сложный процесс, требующий от вас внимательности, собранности. Также важно соблюдать все тонкости процесса.

Какие перемычки?

П-образные изделия для ячеистого строительного материала из газобетона

Это особый тип сеток, которые необходимы для выполнения. Материалы этого типа помогают распределять нагрузку, исходящую от плит перекрытия.

Блоки изготавливаются на спецтехнике, на которую наклеивается газобетонный мост.У них масса преимуществ, в отличие от других способов армирования. Благодаря им можно значительно сократить время строительства дома. Они также помогают удерживать тепло внутри такой конструкции.

Железобетон

Перемычка из газобетонной смеси этого типа используется для закрытия проемов бокса, который строится из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Обычно используются в несущих стенах домов до четырех этажей, но их высота не должна превышать 17 метров.Если это не переноска, то их использование не ограничено по высоте.

Железобетон

Это изделия, изготовленные из тяжелой бетонной смеси и арматурных стержней. Они используются в качестве перекрытий в дверях, а также часто используются при возведении ограждений и других различных типов строительства, где они могут быть использованы практически. Их главное преимущество - невысокая цена. К недостаткам можно отнести большую теплопроводность и большую массу.

Деревянные материалы в блоках

Чаще всего они используются в зданиях из дерева, реже - в домах из кирпича или ячеистого бетона.Однако в бетонных зданиях в этом случае обязательно должны быть перекрытия с деревянным полом. Дерево необходимо просушить и пропитать антисептиком. Преимущества таких джемперов заключаются в том, что они легкие, дорогие и обладают высокими теплосберегающими свойствами. Их недостатки - склонность к гниению, деформации размеров под воздействием различных внешних факторов.


Металлическая перемычка обладает значительными несущими свойствами. Перемычка такого типа не очень популярна из-за ее недостатков.Основные из них - это предрасположенность к коррозии металла и необходимость дополнительной изоляции.

Если необходимо выполнить перекрытие большого пролета, то используйте двутавр. Перемычки для установки между данными стройматериалами производят из двух двутавров, но обязательно не забыть поставить между ними утеплитель. Длина опоры на возведенном ящике по обе стороны от проема должна быть примерно 20 сантиметров. Некоторые строители советуют рассчитывать длину опоры, прикладывая половину высоты моста 16 сантиметров.Однако это касается джемпера любого типа изготовления.

Монтаж

Армированный

Перемычка из пенобетона данного типа отличается прочностью за счет объемного стального каркаса. Благодаря использованию таких перемычек в период строительства газобетонных изделий выходит лучшая основа для отделки. Подобный мост из газобетона используется как балка на один пролет, которая принимает давление по всей своей длине. Чтобы окончательно получить аналогичную перемычку необходимого размера, нужно выполнить несколько операций:

  • Для начала перемычку из газобетона необходимо поднять до необходимого уровня.Его установка должна быть только стрелкой вверх. Контрольная глубина должна быть 30 сантиметров, ширина должна быть как у блока, а высота равняться высоте нескольких таких изделий. Допускается использование сразу двух перемычек в проеме из газобетона. Фундаменты оконных проемов изготавливаются только монолитными изделиями.
  • В местах примыкания и между собой материалы склеиваются раствором. Категорически запрещается изменять изделие каким-либо образом, так как это приводит к таким последствиям - ухудшению теплоизоляции, деформации изделия.
  • Следующий газобетонный мост укладывается рядом с ранее установленным с помощью резинового молотка.
  • Поверхность необходимо выровнять с помощью строгального станка.
  • Последний шаг - дождаться высыхания бетона.

П-образные изделия

Армирование перемычки из П-образных блоков.

П-образных блоков устанавливают над окном или дверью в четком, определенном порядке:

  • Монтаж П-образных материалов большей частью на внешнюю часть возводимого короба на заранее подготовленное основание глубиной около 2 метров.Если изделия монтируются над проемом, то перед их укладкой делают временные опоры. Чтобы изделие не прогибалось, опора проема должна быть прочной.
  • Отверстия необходимо заклеить. Швы между блоками проклеиваются специальным раствором.
  • Периодически стоит проверять ровность укладки перемычек с помощью специального строительного уровня.
  • Для того, чтобы проем был выполнен правильно, в обязательном порядке необходимо сделать арматуру.В получившуюся выемку устанавливают арматурный стержень так, чтобы она вокруг себя перекрывалась бетоном.
  • Далее идут работы по теплоизоляции.
  • В области продукта отверстие необходимо смочить водой.
  • Полость блока заполняется специальной бетонной смесью.
  • Поверхность бетона выровнена.
  • По окончании всех операций временные опоры снимаются, но только после полного высыхания бетона.

Металл

Оптимальный вариант при кладке ячеистых блоков - использовать четыре металлических уголка, а не два. Желательно, чтобы продукты опирались на коробку примерно на 30 сантиметров. Использовать перемычки такого типа довольно сложно. Процесс монтажа металлических перемычек состоит из:

  • подбора необходимой высоты;
  • установка арматурных стержней;
  • установка опалубки;
  • опалубка арматурная;
  • Арматура арматурных стержней
  • ;
  • Заливка арматуры бетоном.

Необходимые инструменты

  • резиновый молоток;
  • Ведро
  • ;
  • штроборез;
  • Терка
  • ;
  • вагон;
  • Самолет
  • ;
  • Рулетка
  • ;
  • строительный уровень;
  • Шпатель
  • ;
  • трапеция;
  • шпатель;
  • Ведро
  • ;
  • растворосмеситель;
  • промышленный миксер;
  • перчатки.

Использование перемычек даст возможность улучшить теплоизоляцию, укрепить дом и добиться качественной однородной поверхности возводимого короба.

Основная задача оконных систем - защита от непогоды, сохранение тепла в доме. От правильной установки Windows зависит безопасность и долговечность.

Поскольку газобетон очень легко распиливается, с помощью специального уголка можно легко получить идеально ровный оконный проем.

Кладка из пенобетона над окном испытывает большие нагрузки не только при строительстве здания, но и при дальнейшей эксплуатации.


Узлы для армирования здания из газобетонных блоков: 1 - стена из газобетонных блоков; 2 - арматура в стыках плит перекрытия; 3 - железобетонный пояс; 4 - элементы утепления армопояса; 5 - усиление опорных зон перемычек; 6 - усиление подоконника; 7 - армирование глухих стен большой площади; 8 - усиление опорного шва.

В стандартном корпусе, чтобы равномерно распределить нагрузку на боковые части всего оконного проема (и перегородок), фурнитура устанавливается с помощью резака так, чтобы фурнитура 12 мм легко вошла в паз. Последний заливается раствором, а внутрь паза помещается арматура так, чтобы ее концы выходили более чем на полметра.

Ящики для окон деревянные в жилом доме из газобетона изготавливаются без пазов. После распиливания и строгания нужного размера выбираются четвертины и пазы.На обоих концах каждой планки вырезаются шипы, глазки. Далее собираем «мозаику» в коробку. Часто нижнюю планку оставляют целой.

Технология проектирования окон и перегородок зависит от применяемых несущих или ненесущих перемычек, несущих элементов на стенах. Если используются оконные коробки, их вставляют в проем и закрепляют гвоздями или анкерными болтами.

Стыки между стеной и коробом утепляют пенопластом или минеральной плитой.

Установка перемычек над оконными проемами - сложный этап работы, требующий осторожности, усердия и соблюдения технологий.Опору любой перемычки на стене из газобетона необходимо устанавливать на длину более 2 м. Далее проем делается так. Учитывая толщину стен, одну-две перемычки ставят плотно друг к другу. Если окно шириной 1,2 м и более, его нужно усилить, увеличив опору до 2,5 м.


Цепь перемычки.

При строительстве домов из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

  • Подшипники усилены в растянутой зоне рабочей арматурой, рассчитанной на прочность на изгиб, опорный сдвиг, прогиб, поперечное усилие;
  • ненесущие конструктивно армированные (газовые и железобетонные перемычки).

В зависимости от используемого материала:

  • газобетон, разделенный на мосты из пеноблоков П-образной формы и мосты железобетонные из газобетона;
  • железобетон;
  • деревянный;
  • профилей металлопроката - уголки, двутавры, швеллеры.

Настройки перемычки


Возможность установки опалубки для заполнения перемычки.

Оконный проем и перегородки в стенах из газобетона перегородки сборными перемычками из бруса или монолита.Сборные монолитные перемычки изготавливаются из тяжелых бетонных блоков U-образной формы (М200) с помощью несъемной опалубки. U-блоки - это блоки из газобетона определенного формата, армированные в пределах их поперечного сечения. Стены П-блока выполняют функцию опалубки (несущей способности) для монолитных перемычек и теплоизоляции. Каркас выполнен из стальной арматуры класса А III. Сборные перемычки в зависимости от габаритов и веса могут изготавливаться подъемными механизмами или самостоятельно вручную.Далее кладка перемычек осуществляется только на раствор, используемый для кладки стен. Оконный проем из газобетона не имеет четверти. Деревянные ящики крепятся оцинкованными гвоздями или металлическими ершами. Промежутки между оконным проемом и коробом закрываются утеплителем с эластичными прокладками или монтажной пеной, откосы обрабатываются штукатуркой.

Подоконники наружных стен защищены стальным водостоком с крыши.


Варианты утепления перемычки над проемом в стене из газобетонного блока.

Перекрытие оконного проема П-образными блоками (сборно-монолитными перемычками) в несколько этапов.

  1. Установка П-образных блоков широкой частью с внешней стороны стен на подготовленное основание на глубину не менее 2,5 м. В случае выполнения блочных перемычек над проемом временные опоры устанавливаются до их укладки. Чтобы перемычка не перегибалась, оконная опора должна быть надежной.
  2. Оконный проем требует оклейки. Подбор размеров вертикальных стыков между U-образными блоками производится раствором для тонкостенных работ.
  3. Проверка ровности кладки блоков на строительном уровне и, при необходимости, выравнивание кладки резиновым молотком.
  4. Чтобы правильно оформить проем, нужно выполнить армирование. Арматура (каркас) укладывается в полость, образованную между выемками П-образных блоков, таким образом, чтобы обеспечить перекрытие бетоном со всех сторон.
  5. Укладка теплоизоляции (например, пенополистирола) между арматурой и внешней стеной П-образного блока.
  6. Отверстие смачивается водой в районе U-образной перемычки.
  7. Заполнение полости блоков утрамбованным мелкозернистым бетоном. Состав бетона и арматуры подбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Удаление временных подкладок после полного схватывания бетонного раствора в П-образных газобетонных блоках.

Монтаж усиленных перемычек


Расположение анкеров в оконных и дверных проемах при облицовке газобетонных стен кирпичом: 1.Облицовочная стена из кирпича. 2. Якорь.

Для упрощения работы можно приобрести готовые перемычки прямоугольного сечения из армированного автоклавного газобетона, перекрывающие пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью , благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Они также имеют равномерное распределение нагрузки, что упрощает выбор перемычек. Основная проблема при строительстве домов из газобетона - это появление мостиков холода из окон.Теплопроводность железобетонной перемычки невелика, вследствие чего исчезает вероятность возникновения мостиков холода. В результате установки таких перемычек получается однородное основание под отделку штукатуркой. Существует множество размеров перемычек для блоков любой ширины. Таким образом, усиленные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, легкий вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант значительно экономит время на постройку построек, является наиболее экологически чистым.

Армированная перемычка используется как однопролетная балка, воспринимающая нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в проеме стены: 1- места постоянного крепления конструкции к стене.

Для получения перемычки необходимой ширины окна выполняем несколько действий:

  1. Производим комбинации армированных перемычек с подъемниками, например, краном или своими руками.Установите перемычку стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимально 30 см кладки, ширина равна ширине блока, высота равна высоте одного или двух блоков. Также можно прикрепить сразу две перемычки. Монтаж оконной опоры осуществляется только монолитными блоками.
  2. Скрепляем перемычки между собой и в местах опоры клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорачивания, сверления отверстий и каким-либо образом нарушать целостность поперечного сечения блока.В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Прикладываем следующую перемычку плотно к предыдущей резиновым молотком.
  4. Совместите поверхность перемычек с плоскостью.
  5. Ждем схватывания смеси для тонкой кладки.

Установка перемычки из металлического уголка

Заливка монолитной перемычки из бетона.

Газобетон легко резать специальной пилой.Специальный уголок способствует оптимально ровному сечению, в результате чего подобрать блок подходящего размера для окна несложно. Важно отметить, что обрезанный блок вставляется длиннее метра. Используя заранее купленные блоки разных размеров, вы можете легко регулировать высоту окон, либо разрезая блок, либо выбирая блоки разных размеров.

Перемычки из бетона, обладающие свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительной изоляции, например, с помощью полистирола.Процесс трудоемкий (газобетон, полистирол, бетон) и требует вмешательства специалиста. Такие перемычки лучше всего устанавливать на широкие окна. К тому же утеплитель поспособствует ослаблению каркаса, потере паропроницаемости. Последний способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простых способов установки газоблока на перемычки - установка перемычек из металлического уголка в корпус газоблока на расстоянии 1/3 ширины от края.Если ширина окон до 1,2 м, то подойдет 50-й угол, если до 2 м - 75-й угол. Металлический уголок прочный, следовательно, возможность удерживать ряд склеенных газосиликатных блоков. Чтобы обеспечить максимальную прочность стены, пенобетон укладывают с помощью клея с перевязкой. Преимущество металлического уголка в том, что кладка снаружи выглядит равномерно. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от незакрепленной кладки.Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • профильных труб;
  • уголков стальных горячекатаных;
  • Углы стальные неравнополочные и равнополочные.

По конструктивным соображениям для более удобной кладки из газобетона оптимальнее использовать четыре угла вместо двух. Металлопрокатные профили должны опираться на стену более чем на 25 см и 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек - трудоемкий процесс.В технологию установки такой перемычки входит:

  • выбор высоты;
  • арматура;
  • Установка опалубки
  • ;
  • Опалубка
  • ;
  • склеивание арматуры;
  • Бетонирование арматуры.

Деревянные перемычки - наиболее экономичный вариант, имеющий небольшой коэффициент теплопроводности. Главный недостаток - ненадежность, которую будут иметь проемы, из-за этого использование перемычек из дерева нецелесообразно.

Монтаж оконного блока


Монтаж оконного блока.

Чтобы исключить образование трещин, конденсата, плесени, грибка, снизить звукоизоляцию, необходимо выполнить все технологические приемы:

  1. Выравнивание поверхности откосов кладки.
  2. Пропитка проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на отверстия в местах прилипания лент.
  5. Теплоизоляция внутренних откосов.
  6. Подготовка уплотнительных и изоляционных лент равной ширине окна плюс 2 см.
  7. Наклеить пароизоляционную ленту шириной 60 мм на вертикальную и горизонтальную верхние стороны откоса, отступив по 30 мм с каждой стороны проема с помощью упора. Не тяните за ленту. Склейте ленту ровным слоем без пузырей и складок.
  8. Тщательная заделка ленты на стыках (стыковка допускается сверху вниз, не более одной на проем).
  9. Наклеивание паропроницаемой уплотнительной ленты сначала на вертикальные стороны, затем на горизонтальный потолок, которую можно укладывать как на раму, так и на поверхность оконного проема. Это удалит защитную бумажную ленту. Сечение паропроницаемой ленты должно составлять более 70% длины сжатия ленты окном.
  10. Монтаж и крепление окна так, чтобы не порвать ленты, приклеенные к оконному проему.
  11. Вставить опорные блоки, которые не мешают закреплению лент.
  12. Заполнение предварительно увлажненных швов пеной для тепло-, звукоизоляции и прочности равномерно снизу вверх толщиной 40 мм.
  13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
  14. Крепление наличников, водостока и подоконника.
  15. Заделка зазоров в проеме.

Перечень инструментов и материалов

Установка окна в проем.

Необходимых инструментов:

  • молоток;
  • штроборез;
  • вагон;
  • Ведро
  • ;
  • Терка
  • ;
  • ножовка по газобетону;
  • строительный уровень;
  • Резиновый молоток
  • ;
  • Самолет
  • ;
  • Рулетка
  • ;
  • мастер ОК;
  • шпатель;
  • уровень линейки, линейка;
  • Дрель
  • со специальной насадкой;
  • Бетономешалка
  • ;
  • перчатки
  • Ковш
  • .

Необходимые материалы:

  • пенополистирол;
  • Стальная арматура
  • ;
  • U-блоки / перемычки железобетонные;
  • оцинкованных гвоздей / металлических щеток;
  • раствор для тонких работ;
  • Бетонный раствор
  • ;
  • Гипс
  • ;
  • Пенополиуретан
  • .

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • либо готовое решение.

что лучше выбрать для несущих стен из газобетона в доме, и устройство изготовления угла, размеры и гости

Содержимое

  1. видов
  2. Глубина опоры
  3. Что выбрать?
  4. тонкости установки

Вопрос о том, какие мосты (или надконные надпромные) и когда их использовать при строительстве дома, не так-то просто. Самостройщиков в большинстве перекрытий стенового проема обычно используются самодельные перемычки из досок, монолитов и бетонных конструкций с использованием стальных скоб.Но сегодня крупные компании, производящие изделия из пенобетона, предлагают решения, облегчающие и ускоряющие строительство дверных и оконных проемов, а в некоторых случаях позволяющие вообще избежать наличия таких конструкций.

видов

Прежде всего разберемся, как выбираются перемычки для оконных и дверных проемов. Это решается в зависимости от наличия материалов и размеров перекрывающихся пролетов. Наиболее значительное расстояние может преодолеть монолитная железобетонная балка .Несъемная опалубка для них обычно выполняется из П-образного блока из газобетона.

Надпромные муфты постоянно подвергаются значительным нагрузкам в процессе возведения стен, а также при дальнейшей эксплуатации здания. Обычно для равномерного распределения нагрузок устанавливают арматурный стержень через Wall Chaser, чтобы обеспечить вход стержней в пазы. Последний заливают раствором, и стержень помещают в него так, чтобы на внешней части стержня оставалась длина 30 см.

Использование деталей из стали не регламентируется гостями или правилами строительства зданий из газобетона, но пользуется популярностью среди строителей-любителей.

В целях сохранения свойств, не допускающих потери тепла через наружные стены здания из газобетона, можно перебросить через оконный или дверной проем при использовании одного из специальных изделий из газобетона: газобетона или железобетонных мостов D700, или монолитных железобетонных бетонные мосты в несъемной опалубке из газобетона.

Если сотовая структура газоблоков будет совпадать со структурами газоблоков строительного материала, то это подобие не вызывает снижения эффективной теплоемкости. В результате вам не потребуется дополнительно утеплять стены и кладку.

Еще одним подходящим решением, которое будет перекрывать расстояние 3 м, может быть устройство монолитной конструкции из железобетона, залитой неразборными блоками опалубки П-образной формы.По своей прочности могут уступать конструкции монолитного типа из железобетонных балок.

Подъемное оборудование для установки перемычки U-образной формы не требуется, но требуются усилия для большего объема тренировок, так как изготовление перемычки потребует больше времени и усилий.

При армировании блочных П-образных конструкций пространственным арматурным каркасом (П-блоки шириной 20 см с лотком шириной 12 см) допускается использование двух арматурных стержней (верхнего и нижнего).Все блоки с размерами лотков шириной 15 см усилены четырьмя арматурными стержнями (2 верхних и 2 нижних). При этом необходимо наличие поперечных арматурных шнуров с расстоянием между ними 40-50 см.

Если проем в стене из газобетона не шире 1,2 м, а условие отношения высоты к ширине проема составляет от 1 до 2/3, проем можно организовать вообще без перемычек. В этой конструкции каждый ряд укладывается с помощью временной устойчивой опалубки с использованием только клеевых бетонных блоков.

Также можно использовать конструктивную арматуру для армирования газобетонных блоков над проемом. Здесь можно использовать арматуру d6d8 или более толстую, задав площадку для торцов выступающих граней до 50 см, анкеруя концы под Г-образные уголки.

При несоблюдении данной пропорции (1 к 2,3) из-за недостаточной высоты необходимо использовать серию перемычек занавесной полки вниз (если проем менее 2 м) или стальной уголок (если проем меньше 1.2 м).

Возможно угловое применение, ширина фланца которого меньше, чем указано в справочниках (11 см), или более широкий угловой проем 1,2 м. Следует отметить, что такое приложение будет некондиционным, и если вы сделаете его своими руками, оно останется на усмотрение застройщика.

Особенности, которые нужно иметь в виду, если вы планируете строительство опорной конструкции (мост) открытие угла стали:

    Уголок из стали
  • необходимо закрасить ржавчину с двух сторон;
  • В этом случае минимальная длина несущего кронштейна на газобетоне должна составлять 20 см;
  • Уголки
  • друг к другу скреплены лентой из стали / методом сварки / стяжками из проволоки;
  • они должны утапливать газобетонный блок заподлицо;
  • Наличие в планах оштукатуривания стен, в будущем - обмотать гипсовой сеткой.

Возведение бетонных монолитов позволяет превосходить самый широкий ассортимент. Пропорция расчета следующая: 1 к 20. Расчет с большей степенью точности для надоконных и наддверных газоблочных перегородок необходимо производить согласно гл. 9 STONAAG3.1-2013.

Стенки арматурные железобетонные, а также балка железобетонная: 4-6 стержней арматуры столб Д-12 и с поперечными арматурными зажимами более полуметра.

Минимальная несущая длина ЖБ балки для газобетона должна быть не менее 35 см.Ж / б опорные зоны такого типа в обязательном порядке следует укреплять за счет устройства разгрузочной опоры, используя сетку армирования в слое раствора или слои клея для пенопласта толщиной не менее 1,5 см.

Надпроемные армированные перемычки отливают в устойчивую сборно-разборную опалубку, удаление которой определяется путем измерения уровня температуры воздуха на рабочем участке. Конструкции этого типа могут уходить вглубь до толщины слоя теплоизоляционного материала, который в обязательном порядке используется для изоляции так называемых тепловых мостов.«ЭкстПолиС» в основном приклеивается к конструкциям этого типа разного сечения разными клеями для газобетона и закрепляется пластинчатыми дюбелями.

Далее, в некоторых случаях целесообразно устанавливать неразборные элементы с использованием изоляционных листов типа «ЭкстПолиС».

Особенности конструкции

позволяют выбрать варианты применяемой технологии монтажа, длину несущих перемычек на газобетонной стене, а также основные правила их использования.

Глубина опоры

Этот параметр обычно зависит от типа перемычек.

  • Несущая конструкция из газобетона с арматурой : Максимальный проем - 1 м 75 см, глубина опоры - 25 см. Требуется дополнительная изоляция.
  • Несущие бетонные конструкции с герметичной опалубкой из блоков U-образных конструкций: максимальный проем - 3 м, глубина опоры на кладку - 25 см. Требуется дополнительная изоляция.
  • Монолитные несущие конструкции из железобетона . Должна соответствовать длина балок - 35 см. Требуется дополнительная изоляция. Ходовая арматура - 1 м 20 см. Арматура рассчитана на размер проема 50 см. Рекомендуется обычное армирование вышеперечисленных проемов.
  • Монолитные бетонные конструкции занавес 200 см 35 см : Максимальный проем - 1 м 20 см, глубина опоры на муфту - 20 см. Требуется дополнительная изоляция.Это занавес, использующийся в качестве металлического уголка. Необходимое проникновение в основание кладки.

Что выбрать?

Так как монолиты из бетона весят намного больше, и с таким устройством легче, чем газоблок разместить перемычки окон и дверей, лучше всего выбирать газобетон: они легче, проще в установке, и они более благоприятны по своим теплоизоляционным качествам.

тонкости установки

Породы железобетонных стенок различаются по прочности за счет наличия стального каркаса.Также, благодаря тому, что эти перемычки используются при возведении стен из газобетона, получается оптимальная поверхность, которая в дальнейшем будет служить украшением.

Такие перемычки представляют собой однопролотную балку, принимающую нагрузку на всю их поверхность. Оптимальный вариант укладки ДВС - это четыре правильно расположенных уголка из стали.

Рекомендуется перекрытие углов кладки на расстоянии около 30 см. Использование такого типа моста - довольно сложное дело.

Процесс монтажа металлического моста расширяется так:

  • выбрана необходимая высота;
  • Установлено
  • арматурных стержней;
  • выполнил монтаж опалубки;
  • укрепляемая опалубка;
  • Усиленные стержни арматуры;
  • Выполнено
  • бетонных стержней для заливки из арматуры.

При создании кладки над проемами необходимо учитывать ширину и высоту.Эта информация будет очень полезна при расчете конструкции. Если их установка произведена правильно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычку в стенах из газобетона, смотрите видео ниже.

Запрещается использование любого контента без нашего предварительного письменного согласия.

Назад в будущее: устойчивое убежище Сьюзан и Роберта Дауни-младшего

Фотография Эндрю Макферсона; Стиль Жанны Янг; Прически / макияж Дэви Ньюкирк.
Fashion: Susan - пурпурно-бордовое платье от Philosophy; Обувь Aera; Браслет от Jacquie Aiche.
Роберт - Брюки от For Days; Рубашка Missoni; Кардиган Missoni; Обувь Cariuma.

Интервью Аластера Гордона, портреты Эндрю Макферсона

Роберт Дауни-младший (актер, предприниматель) и его жена Сьюзен (урожденная Левин, успешный кинопродюсер) являются соучредителями Footprint Coalition, организации, которая способствует повышению осведомленности, использует капитал венчурного капитала и предоставляет гранты для масштабирование устойчивых технологий.Частью их вдохновения стало строительство усадьбы площадью 7 акров в Малибу, Калифорния, где передовые ветряные турбины и системы водоснабжения, генерируемые солнечными батареями, компенсируют энергопотребление нескольких сооружений. Здесь есть уже существующий дом, построенный в 1970-х годах, удобный традиционный с серой обшивкой и множеством фронтонов. И Binishell: смелый, волнообразный эксперимент в области архитектурной устойчивости. Этот причудливый семейный гостевой дом, спроектированный как причудливый семейный пансион, становится основой для более масштабного изменения образа жизни, в котором они сейчас участвуют.Роберт и Сьюзен любезно пригласили Purist , чтобы исследовать будущее экологически чистого жилищного строительства и поделиться своим уникальным пространственным опытом.

Аластер Гордон: С воздуха Binishell напоминает панцирь трехглавой черепахи, обесцвеченный на солнце. В поле зрения нет прямой линии или прямого угла.

Роберт Дауни-младший .: Принято к сведению.

AG: Когда вы купили недвижимость в Малибу?

Сьюзан Дауни : Прежде всего, мы должны отчасти отдать вам должное за то, что вы восприняли инновации в дизайне дома.Ваша книга Spaced Out была одним из нескольких источников мужества. Мы купили недвижимость в 2009 году тремя смежными участками. Мы очень мало сделали с главным домом. Нашим первым дизайнером был Роберт Клайдесдейл. Мы любим его и его возвышенный эклектичный вкус. Три года спустя, когда мы думали о строительстве вспомогательного сооружения, он взволнованно подошел к нам и сказал: «Я говорю вам, Николо Бини - правильный архитектор».

AG: Вы брали интервью у других архитекторов, прежде чем остановились на Николо?

RDJ : Несколько.Никто из них, очевидно, не предлагал ничего похожего на метод Ника. Он познакомил нас с технологией, которую его отец, Данте Бини, разработал в Италии в конце 60-х годов. Внешний вид создается с помощью больших надувных баллонов, залитых бетоном.

Мода: Susan - бело-голубое платье от Dundas; Бриллиантовое колье от Джеки Айше; Золотое колье-цепочка от Аниты Ко; Серьги Spinelli; Кольцо сглаза от Джеки Айше; Обувь Aera; Ножной браслет от Jacquie Aiche.
Robert- Свитер от Moncler; Брюки Moncler; Кроссовки от Louis Vuitton.
Дизайн: Подушки / подушки от Suay Sew Shop и ecoist.world
Разработан дизайнерской фирмой AD-100 Fox-Nahem, foxnahem.com; Полы:
Bolefloor CURV8; Сьюзан и Роберт Дауни-младший представляют свой труд любви - резиденцию Малибу Бинишелл.
Вся уличная мебель и коврики от Паолы Ленти для DDCNYC, ddcnyc.com
Мода: Susan - Белый комбинезон от Брунелло Кучинелли; Обувь Aera; Ювелирные изделия от Jacquie Aiche; Серьги от Spinelli Kilcolin.
Роберт - Костюм Брунелло Кучинелли; Футболка Louis Vuitton; Обувь Cariuma; Кулон и ожерелье от Ossua et Acroamata.

AG: Дизайн такой же свободной формы, как и альтернативные конструкции 1960-х и 1970-х годов: геодезические купола, биоморфные убежища и маточные комнаты, которые контркультура хиппи восприняла как восстание против тирании тех же квадратных и прямых линий. Несмотря на то, что это своего рода ретро, ​​ваш дом сегодня кажется радикальным. Вас вдохновил тот ранний период экспериментов или что-то еще?

SD : Мы были готовы принять нетрадиционный подход.

RDJ : Ник такой страстный и динамичный - его энтузиазм был заразительным.

SD : Создание группы для развития художественного видения, наполненного изобретательностью, которое приводит к чему-то уникальному, - это цель, с которой мы хорошо знакомы, учитывая нашу повседневную работу.

RDJ : Это была кривая обучения на новой арене. Как и многие другие «страстные проекты», работа длилась семь лет. Мы поддержали общее видение Бини. Майк Гроссвендт (Все береговое строительство) - еще один герой истории: завершение внешнего вида ракушек, всех интерьеров, выполнение работ в рамках бюджета и получение всех необходимых разрешений городской и прибрежной комиссии.Он никогда не отказывался от идеи строить внутри царства, лишенного прямых углов. Бен Гудман (Goodman Architecture) делал интерьеры. Он и Майк создали нашего дизайнера интерьеров Джо Нахема (Fox-Nahem Design), чтобы иметь максимальную свободу действий с элементами материала, палитры, вкуса и т. Д.

Фойе Binishell позволяет солнечным лучам течь через дом на задний двор.
Прихожая, спроектированная дизайнерской фирмой AD-100 Fox-Nahem, foxnahem.com; Все паркетные полы CURV8 разработаны
Bolefloor, bolefloor.Подвесной светильник itA отбрасывает геометрические тени на эту спальню в прохладных тонах.
Джинсовый коврик Result-Washed от Sacco; Кровать размера «queen-size» Fantasq от Roche Bobois; roche-bobois.com/en-US;
2-местный диван Edito от Roche Bobois; Коллекция Yoru-Blue Hanawa Ottoman от Роша Бобуа; Торшер Nonette; Mink Ceramic от Roche Bobois; Подвесной светильник Coral от David Trubridge Design; Экологичная декоративная подушка от Ecoist.world; ecoist.world; Льняная подушка для тела Deadstock от Suay Sew Shop; Разработано дизайнерской фирмой AD-100 Fox-Nahem
Фотография любезно предоставлена ​​Робертом Дауни-младшим.

SD : В конце концов у нас закончились проблемы, которые нужно было решить, и мы смогли насладиться более тонкими элементами дизайна с Джо, с которым мы сблизились после того, как Fox-Nahem переосмыслили нашу резиденцию в Ист-Хэмптоне в 2017 году.

AG: Бледно-голубые дверные проемы имеют эксцентрическую форму, чтобы вписаться в подобные пещере проемы с одной поворотной петлей и иллюминаторами. Овальные окна в крыше пробивались сквозь потолок везде, где требовалось естественное освещение. Должно ли каждое проем - каждая дверь и окно - подходить индивидуально?

RDJ : Чаще всего мы делали то, что должны были делать, чтобы не выходить за рамки бюджета.Во многих случаях мы были вынуждены сосредоточиться на самом дешевом и экологически чистом решении.

AG: Ваш дом напоминает традиции утопического дизайна 20-го века, но есть что-то карикатурное в конвергенции немецкого экспрессионизма (я думаю об Эрихе Мендельсоне), хижинах хоббитов и курганах телепузиков, особенно в тех толстогубых порталах, которые появляются зевать и надуваться в преувеличенной пантомиме.

SD : Это был действительно один из приемов балансировки: как найти предметы, которые гармонируют с этой уникальной структурой, не попадая в пародию.Никогда не позолочите лилию и не сделайте ее похожей на дом Фреда Флинтстоуна.

AG: Что ж, может, это и не пародия, как вы говорите, но вы определенно занимаетесь серфингом на грани чего-то, что можно считать ироничным. Можете ли вы провести нас через некоторые внутренние помещения?

RDJ: Прямо за входной дверью находится архитектурная ширма. Это первое, что вы видите, когда заходите внутрь.

AG: Похоже, он сделан из серых и коричневых керамических элементов.

SD : Как Роберт только что сказал… бюджет. Мы отказались от цен на керамику. Это специально разработанные бусины из стекловолокна от Fox-Nahem, которые Джо Нахем заказал у ремесленника из Мексики.

Утренний кофе в уголке для завтрака, украшенном эклектичным фасадом из бусинок.
Разработано дизайнерской фирмой AD-100 Fox-Nahem; бусины для экрана из стекловолокна мексиканской компании Lanz Art Light; Керамический кофейный сервиз из серии "Прикладная геометрия" местного художника Джоан Яффе.
Мода: комбинезон Susan - Onesie от Bleusalt; Ювелирные изделия от Jacquie Aiche; Кольцо Соланж Азагури-Куропатка.
Роберт - пижамы горчичного цвета фирмы Basic Rights; Кольцо Black Badger; Кольцо Solange Azagury-Partridge. Структура Binishell полностью лишена прямых линий.

AG: Различные комнаты разворачиваются к востоку и западу от центрального прохода. Они больше похожи на клеточные стручки или камеры раковины наутилуса, чем на обычные комнаты. За обеденной зоной находятся две комнаты для гостей с террасой и какой-то причудливый антиутопический фонтан, в котором есть пробитая бочка с маслом и голова обеспокоенного Микки Мауса, который, кажется, одет в противогаз.

«Фонтан создан выдающимся художником из Лос-Анджелеса Биллом Бармински. Это своего рода ироническая дань уважения вкладу Уолта Диснея в разработку противогазов времен холодной войны ». –Роберт Дауни-младший.
Фотография любезно предоставлена ​​Робертом Дауни-младшим.

RDJ : Фонтан создан выдающимся художником из Лос-Анджелеса Биллом Бармински. Это своего рода ироническая дань уважения вкладу Уолта Диснея в разработку противогазов времен холодной войны.

AG: Часто вы видите экспериментальный дом, и он такой захватывающий снаружи, но затем вы заходите внутрь, и это облом.В вашем случае выбор кажется правильным: эклектичный, индивидуальный и каким-то образом созвучный сотовому характеру внутренней планировки. Я думаю об этой плотоядной кушетке с серо-розовой обивкой и выпуклыми подушечками в форме суставов в гостиной, а также о лампах-грибах, сделанных из натянутой полупрозрачной ткани.

SD : У нас есть немного прихоти. В рамках проекта с Джо из Ист-Хэмптона был достигнут определенный уровень доверия, поскольку мы знали, что можем играть с безумными формами и цветами, которые хорошо впишутся в пространство и не станут хаотичными.В общем, около 80% предметов в гостиной, столовой и спальнях - это Roche Bobois.

RDJ : У Roche Bobois есть инструмент качественной оценки Eco8. Новый критерий для производителей мебели. Мы большие поклонники.

SD : Как и внутри, мы оставили уличную мебель одному дизайнеру - Паоле Ленти.

AG: К западу от оси входа находится семейный развлекательный центр или кинозал.

SD : Бен Гудман предложил построить структуру внутри конструкции, автономный плавучий ящик, который никогда не касается внутреннего потолка корпуса.

RDJ : Я заказал дико сложные складывающиеся гаражные ворота с 2-сильным мотором. Нам нужно было гибкое пространство, которое могло бы использоваться как в качестве театра, так и в качестве продолжения гостиной… детей.

В гостевой спальне румяный декор и нежные пастельные мотивы залиты естественным светом.
Pure Bliss-Greige Area Rug от Sacco; Изголовье и каркас кровати Backstage (King Size) от Roche Bobois; Joaquin 1 Drawer Nightstand от Wayfair; wayfair.com; Кресло Spoutnik от Roche Bobois; Poppy Desk от Роша Бобуа; Стул Tournicoti от Роша Бобуа; Настольная лампа Souffle от Roche Bobois; Там Там - Центральные и сателлитные оттенки Марсет; марсет.com / usa; Настольная светодиодная лампа Cappucina от Luceplan; Плед из альпаки от Ecoist.world; Этаж: Bolefloor - Curv8; bolefloor.it
Разработано дизайнерской фирмой AD-100 Fox-Nahem; Скамья от Nicky Marmet Внешний вид дома - это надувные лодки, покрытые бетоном.
Фотография любезно предоставлена ​​основным рабочим пространством Роберта Дауни-младшего Сьюзан Дауни с фактурной стеной из переработанных материалов и предметами в стиле середины века.
Большой 4-местный диван Odea от Roche Bobois; Кожаное кресло Dolphin от Roche Bobois; Маленький письменный стол Furtif от Roche Bobois; Люстра Дэниела Беккера «Эмили» с пятью оттенками от 1st Dibs / Two Enlighten Los Angeles; Деревянная модульная стена от Porcelanosa; porcelanosa-usa.com
Разработано дизайнерской фирмой AD-100 Fox-Nahem
Фотография любезно предоставлена ​​Робертом Дауни-младшим

AG: Дальше на запад, перед игровой, есть логово? Я говорю о затонувшем пространстве с окном овальной формы, освещающим грубо текстурированную стену.

SD : Роберт хотел поиграть с разными высотами в доме. Здесь вы попадаете в это пространство, которое работает как семейное логово.

AG: Так вы называете это логовом?

RDJ : Мы называем это «Офис Сьюзан».«Фактурная стена сделана из планок переработанной древесины. Опять же, Джо Нахем.

AG: Для меня самым характерным внутренним пространством является сама игровая комната. Мягко очерченные сиденья следуют по колеблющемуся периметру комнаты, но центральным элементом является это чудесное возвышенное гнездо, своего рода плетеная капсула, в которой члены семьи - или, может быть, только один человек - могут заползать внутрь и висеть в состоянии приостановленное созерцание.

RDJ : Этот замечательный южноафриканский дизайнер Порки Хефер называет это «самым гуманным».Он сделан из плетеного тростника кообу, веревки и кожи.

Подвесное гнездо в игровой комнате от южноафриканского дизайнера Порки Хефера называется «самым гуманным», оно сделано из плетеного тростника кообу, веревки и кожи », - говорит Роберт Дауни-младший. Подвесное сиденье
, разработанное и изготовленное Порки Хефер, Южная Африка, 2016 г. , Джефф Линкольн Искусство и дизайн / R & Company; r-and-company.com; Collectiveartdesign.com; Бельгийское льняное покрывало от Ecoist.world
Разработано дизайнерской фирмой AD-100 Fox-Nahem
Мода: футболка от All Birds; Zip up от Брунелло Кучинелли; Штаны Egg Pan; Кулон и ожерелье от Ossua et Acroamata

SD : Мне нравится, что это скульптура и уголок отдыха в равной степени.Я помню, когда Джо привел Роберта в дизайнерский коллектив Джеффа Линкольна в Саутгемптоне (Jeff Lincoln Art & Design), он…

RDJ :… Я залез в него и сказал: «Нам это нужно для Малибу».

SD : Майк, строитель, подумал: «Как, черт возьми, я должен его повесить? Потолок потянет вниз. Он закончил тем, что погрузил круглый стальной стержень в форме крюка в бетонный фундамент.

RDJ : Вот как!

AG: Мне это кажется странным метафорой всего периода карантина и изоляции.Ощущение тепла, сплетенного вручную в этой комнате, еще больше усиливается чучелом аллигатора, лежащим на полу, а также серией необычных потолочных светильников. Лампы корзиночного типа от одного дизайнера?

RDJ : Джо действительно мастер дизайна, поэтому, когда он сказал: «Я выберу дюжину корзин справедливой торговли, переверну их, использую разноцветные электрические провода и сделаю потолок игровой комнаты особенным. Любые вопросы?"

SD : Мы сказали: «Нет, круто!»

Основание обеденного стола Sismic от Roche Bobois; Обеденный стол Майкл П.Джонсон Файн Вудс; Обеденные стулья Celeste Armchair от Roche Bobois; Индивидуальная люстра Angular Momentum от 1st Dibs / Lou Blass Ad Lib Gallery
Этаж: Bolefloor - CURV8; bolefloor.it
Разработано дизайнерской фирмой AD-100 Fox-Nahem
Фотография любезно предоставлена ​​Робертом Дауни-младшим

AG: Возвращаясь наружу, ландшафтный дизайн помогает усилить объектное присутствие ракушки. Посадки случайные и естественные, но не выглядят застенчивыми или перегруженными.

RDJ: Любая постройка хороша ровно настолько, насколько хороша окружающая ее ландшафтная архитектура.Ана Сааведра - рок-звезда.

SD : Она из тех людей, с которыми можно поговорить пять секунд и понять, что они эксперты. Будь то обрамление входа, строительство холмов и холмов, создание уединенного ограждения фонтана, у нее было творческое решение для всего. Она также умеет минимизировать потребление воды, выбирая засухоустойчивые насаждения, деревья, кустарники и травы.

AG: Вопрос из двух частей. Что это за солнечные панели, которые производят воду? А где расположены ветряки?

RDJ : A) Source Hydropanels извлекают из воздуха чистую питьевую воду высшего качества, и мы помещаем их мертвыми посреди открытого поля.Потому что мы хотим, чтобы люди привыкли видеть такие инновационные приспособления по мере того, как они начинают распространяться. И Б) Я говорил слишком рано, ветряные турбины с вертикальным доступом (Terra Sustainable Technologies) следуют из Нидерландов и будут размещены там, где они тестировались на оптимальные ветровые условия. Они компенсируют хороший процент зависимости нашего Binishell от сетки.

SD : Они красивые. Как скульптурная инсталляция.

Футуристические детали гостиной с авангардным зубным диваном и освещением в виде грибов.
Коврик произвольной формы на заказ от Patterson, Flynn & Martin; pattersonflynnmartin.
