Как правильно сделать плитный фундамент своими руками

Как сделать фундамент монолитная плита своими руками

На влажных, пучинистых грунтах или грунтах с высоким подъемом грунтовых вод идеальным вариантом для фундамента является армированная плита. Особенно это касается зданий, чувствительных к деформациям – постройкам из газобетона, кирпича и пр. При четком соблюдении всех технологий, изготовить фундамент монолитная плита своими руками можно без привлечения специалистов.

Когда можно использовать плитный фундамент?

В отличие от ленточного фундамента, плита толщиной 25-40 см в них закладывается не под несущие стены, а под всю постройку. При подвижке грунта такая «подушка» будет чуть приподниматься одновременно с домом, не нанося ему какого-либо ущерба. Мелкозаглубленные плитные фундаменты наиболее часто используются в северных районах Европы для построек, имеющих небольшой вес .

Для изготовления такого основания используют морозоустойчивый бетон М300 с водонепроницаемостью W8. При слишком близком расположении грунтовых вод желательно применение особого сульфатостойкого бетона.

Совет. При большом весе строения для предохранения плиты от растрескивания можно использовать конструкции, оснащенные ребрами. направленными в сторону грунта. Такие ребра также, как и само основание, армируются металлическими прутками.


Ребристая фундаментная плита

Наиболее существенным недостатком плитных конструкций является сложность устройства подвальных помещений и цокольных этажей. Ведь при их возведении стоимость слоя утепления будет равна стоимости самого фундамента.

Выбор и укладка арматуры

1. Для фундаментов подобного типа используют только ребристую арматуру. Каркас выполняется из стержней 12-16 мм с ячейками размером 20 см. При строительстве хозпростроек (бань, небольших дачных домов, гаражей) применяют прутки толщиной 12 мм. Более тяжелые и массивные одно- и двух дома возводят на фундаменте с армированием прутками толщиной от 16 мм.

2. Арматура укладывается в два слоя. Верхний и нижний горизонтальные слои должны состоять из продольных и поперечных прутков. Вертикальная арматура при этом связывает оба пояса вместе.

Совет. Прочность арматуры в месте сварки снижается, поэтому ее рекомендуется не сваривать, а связывать. Кроме того, при слишком жесткой фиксации прутков на подвижных грунтах жесткая связка может попросту лопнуть. Поэтому они должны иметь некоторую степень свободы, которую обеспечивать именно связка. Однако во избежание смещения прутков при заливке они должны примыкать к арматуре достаточно плотно.

3. Скреплять арматуру следует вязальной проволокой круглого сечения (не менее 1-1,2 мм). Она обязательно должна быть обожженой и легко гнуться.

4. Для связки вязальную проволоку складывают вдвое, затем оборачивают ею арматуру и скручивают ее концы друг с другом плоскогубцами, специальным крючком, цангой (приспособлением со втулкой для зажима) или вязальным пистолетом. На одну вязку необходимо около 30 см проволоки.

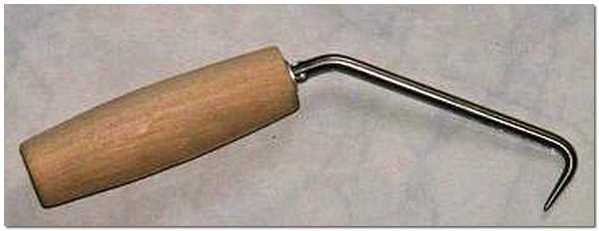

Крючок для вязки арматуры

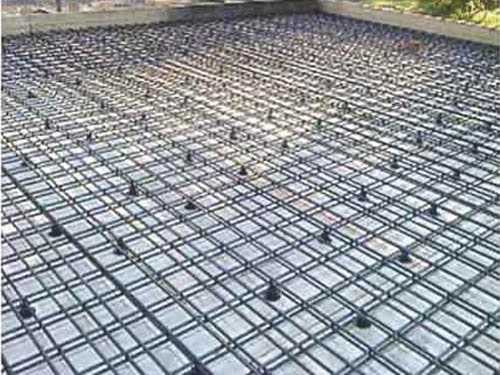

5. Чтобы арматура не касалась опалубки, ее лучше укрепить с помощью пластиковых бабышек .


Пластиковые бабышки для арматуры

Порядок укладки плитного фундамента

1. По всей площади будущего фундамента вынимается грунт на требуемую глубину. Он должен быть тщательно выровнен, в противном случае давление грунта на плиту будет неравномерным. Однако рыхлить или перекапывать землю в месте закладки категорически запрещено.

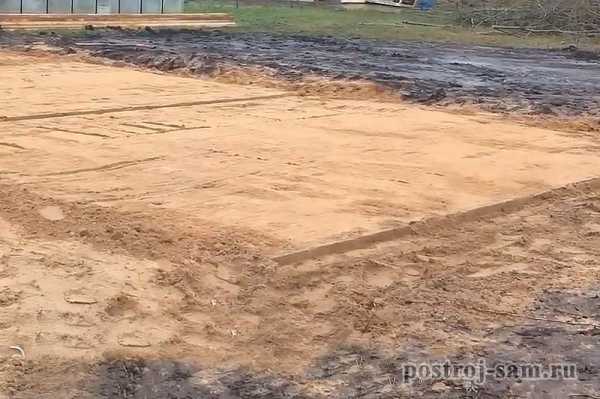

Выравнивание участка для бетонирования

2. Подготовленная площадка должна быть по размеру на 2-5 м шире габаритов строения.

3. Монолитная фундаментная плита из железобетона укладывается на 10-30-сантиметровую «подушку» из песка и щебня, которая служит для дополнительной амортизации строения и предохранения основания от влаги. «Подушка» укладываются послойно, при этом каждый слой проливается водой и трамбуется.

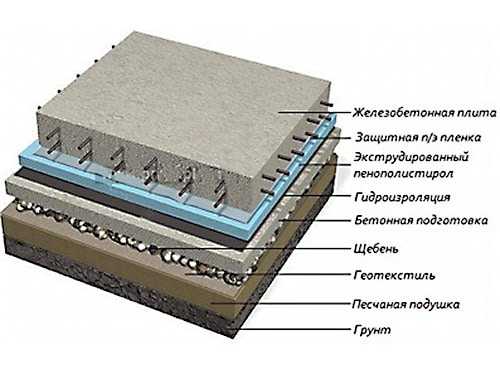

Схема плитного фундамента

4. После слоя подушки укладывается коммуникация (водопроводные, канализационные и дренажные трубы).

5. Для обустройства дренажной системы под будущим фундаментом выкапываются поперечные траншеи, которые закрываются геотекстилем, а затем в них монтируются перфорированные трубы с отверстиями для сбора воды. Траншея засыпается мелкой фракцией щебня и вновь закрывается геотекстилем.


Прокладка дренажной системы

6. Поверх песчаного слоя кладется бетонная стяжка толщиной 10 см, а после ее полного высыхания слой гидроизоляции. В качестве нее лучше использовать современные битумно-полимерные материалы, стойкие к перепадам температур: в таком случае фундамент прослужит гораздо дольше.

Совет. Для защиты от влаги бетонную стяжку желательно дополнительно обработать грунтовкой из солярки с добавлением 40% битума.

7. По краям плиты делается нахлест 30-50 см (в дальнейшем края гидроизоляционного материала следует завернуть на плиту и припаять их к ее торцу). Все его швы спаиваются паяльной лампой.

8. В случае, если черновым полом будет служить самая фундаментная плита, ее следует надежно теплоизолировать с помощью пенопласта или более долговечного эструдированного пенополистирола. Так как при намокании этого материала его теплоизоляционные свойства снижаются, поверх него желательно уложить пленку из полиэтилена.


Расположение слоя теплоизоляции

9. Опалубка возводится чуть выше высоты плиты. Ее сколачивают из досок или изготавливают из щитов. Наружная сторона опалубки подпирается досками (подкосами). Она должна располагаться строго вертикально (проверить это можно строительным уровнем) и иметь прямые углы.


Опалубка под плитный фундамент

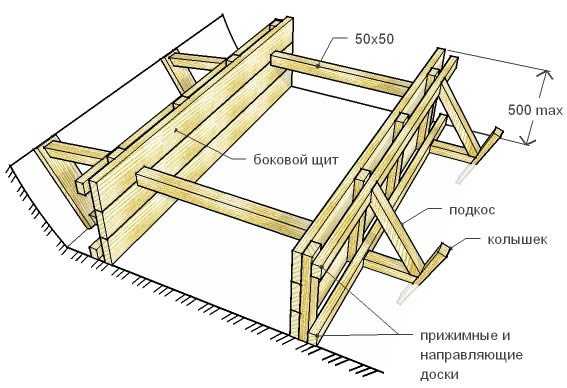

Схема опалубки под монолитную плиту

10. После установки слоя арматуры площадка заливается бетонным раствором. Он должен иметь достаточную степень подвижности, так, чтобы щебень не застревал между стержнями арматуры.

11. Раствор готовится по рекомендациям конкретного производителя цемента. На 10 кг цемента обычно берется 30 кг чистого песка без примесей глины и 50 кг щебня.

12. Залитый раствор тщательно разравнивается и оставляется до полного просыхания.

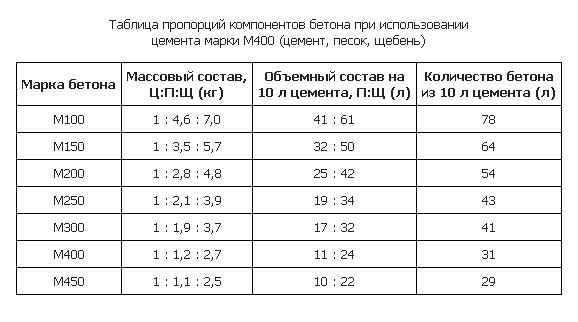

Пропорции приготовления раствора для фундамента из цемента М400

Посмотрите видео: фундамент монолитная плита своими руками
Часть 1

Часть 2

Как заложить плитный фундамент своими руками — устройство и технология

На сегодняшний день плитный фундамент можно по праву назвать самой распространенной основой для зданий. Это легко объяснимо. Благодаря прочной цельной конструкции, выполненной под всей площадью строения, ему не страшны движения грунта, т.к. плита перемещается вместе с домом. Именно поэтому второе название такой базы — монолитный плавающий фундамент.

Содержание

База из плит — лучший выход из сложной ситуации возведения конструкций на проблемных почвах, например, пучинистых или просадочных породах. Сооружение плиточного фундамента показано при преобладании на участке влажного грунта с повышенными показателями уровня стояния грунтовых вод. Плитное основание считается идеальным для создания водонепроницаемой защиты для цокольных этажей и подвалов.

Плитный фундамент необходим:

  • при грунтах с низкой несущей способностью (плывуны, водонасыщенные пески, насыпные грунты) и большой нагрузкой на основание дома;
  • при желании уменьшить возможность неравномерного сжатия почвы и осадки строения;
  • при наличии на строительном участке напорных грунтовых вод.

Визуально фундамент из плит представляет собой сплошную или решетчатую железобетонную плиту, пронизанную арматурой. Толщина может быть разной, в зависимости от расчетов.
Плитный фундамент состоит из следующих компонентов:

  • дренажной подушки;
  • гидроизоляции. Рекомендуется устраивать не только на финальной стяжке, но и сверху дренажной подушки;
  • утеплителя;
  • армирующей сетки;
  • бетона. Минимальное значение — марка М15 и морозостойкость F 75.

Плитный фундамент: устройство, расположение составляющих конструкции

Перечисленные составляющие могут меняться в зависимости от грунта и типа климата. Например, если климат приближен к среднему, то утеплитель можно применять только на боковых частях основания.

Если строительство происходит на сыпучих грунтах, необходимо увеличить надежность фундамента, дополнив его усиливающими ребрами.

Арматурная основа из решеток для заливки плитного фундамента

Для легких сооружений, например, таких как гараж, можно использовать экономичный вариант — соорудить основу из решеток с ячейками 1,5 х 1,5 м.

Это нужно знать!
Толщина фундамента зависит от веса здания. Для справки: толщина базиса небольшого дома обычно не превышает 25-50 см.

[include id=»1″ title=»Реклама в тексте»]

1. Невысокая стоимость и простота изготовления и монтажа.
2. Хорошая несущая способность, обусловленная большой площадью соприкосновения с землей.
3. Общая, не подверженная локальной деформации, платформа гарантирует целостность стен дома. В холодный период конструкция не образует вгибов и провалов, т.к. она равномерно поднимается и опускается. Это ценное свойство объясняется тем, что фундамент являет собой жесткую площадку, на которой находятся стены и колонны.
4. Возможность использовать плиты в качестве «черновика» пола цокольного этажа. В данной ситуации можно не применять на цокольном этаже дополнительных приспособлений для перекрытия, что экономит немало средств.

5. Возможность возведения плит фундамента в сложных грунтах, минуя землеройные работы. Это позволит сократить дорогостоящие и трудоемкие работы в условиях высокого уровня грунтовых вод, мерзлой почвы и.т.п.

Прежде чем приступить к изготовлению основания для дома нужно произвести расчет плитного фундамента. Именно на этой стадии многие застройщики, желающие выполнить весь объем работ самостоятельно, допускают непоправимые ошибки.

Это важно!
Если вы не имеете строительного образования, произвести расчет правильно вряд ли удастся, т.к. нужно учесть множество факторов: возможные крены, деформации, усадки, распределение нагрузки на всю поверхность плиты и др. Поэтому лучше обратиться к специалистам-проектировщикам, которые сделают все быстро и качественно.

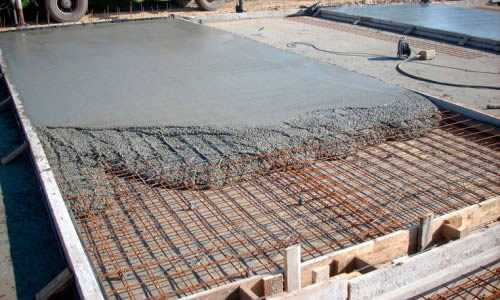

Процесс заливки бетона поверх установленного арматурного каркаса

Плитный фундамент: технология пошагового изготовления

1. Разметка строительной территории и изъятие грунта.
2. Установление настила из геотекстиля с целью создания преграды, препятствующей переходу песка в глину.

3. Формирование песчаной подушки, заключающееся в засыпании площадки смесью щебня и песка, утрамбовывании вручную или с помощью виброплиты. Песок следует трамбовать слоями в 10 см.

[include id=»2″ title=»Реклама в тексте»]

4. Проложение коммуникаций.
5. Изготовление бетонной подготовки — стяжки, отлитой из цемента (М-100). Толщина стяжки — 10 см. На полученную бетонную плиту укладываются гидроизоляционные материалы, их швы спаиваются пропановой горелкой или паяльной лампой. Размер гидроизоляции должен быть больше размера будущего фундамента, что позволит с легкостью завернуть края настила вверх.
6. Поверх гидроизоляционного слоя укладывается теплоизоляция из экструдированного пенополистирола. Этап обязательным не является, но, в дальнейшем, обеспечив теплый пол цокольного этажа, позволит сэкономить на обогреве жилища.
7. На получившийся «бутерброд» монтируется арматура. Каркас состоит из двух сеток (прутья 12-16 мм) с размером клеток 20х20-30-30 см. Первая сетка монтируется в нижней части фундамента (на расстоянии не более 5 см от пенополистирола), вторая — в верхней (ниже верхней плоскости фундамента на 5 см).

8. По периметру плиты укладывается тщательно закрепленная опалубка. Производится заливка бетона с утрамбовкой его вручную или при помощи глубинных вибраторов. Поверхность бетона заглаживается и выравнивается.
9. Бетонная плита накрывается пленкой и отстаивается в течение 4-х недель. В первую неделю следует каждый день увлажнять фундамент водой.
10. После закрепления бетона, боковой запас гидроизоляции сворачивается наверх и припаивается к торцам фундамента.

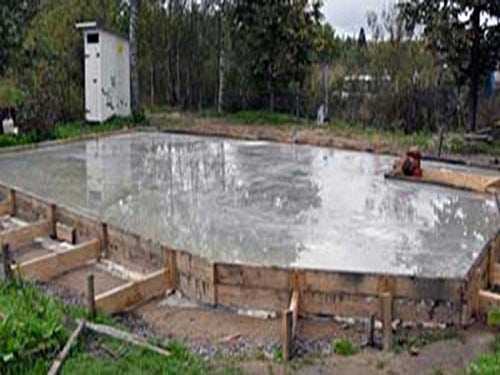

Теперь плитный фундамент должен подсохнуть

После того как прочный фундамент готов, можно переходить к дальнейшим работам по строительству дома своей мечты — уютного, красивого и надежного. Помните, правильная организация процесса возведения основания здания — верная гарантия устойчивости даже на самом «капризном» грунте.

Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Плитный фундамент своими руками: пошаговая инструкция © 2014-2016 Postroj-sam.ru

Плитный фундамент, или как его еще называют – монолитная плита, считается самой надежной опорой для строительства будущего дома. Такой фундамент подходит практически для любых типов строений, начиная от деревянных, и заканчивая бетонными, блочными или кирпичными малоэтажными частными домами.

Еще одним неоспоримым качеством плитного фундамента является то, что технология заложения настолько проста, что ее можно с легкостью осуществить своими руками.

Теперь давайте рассмотрим пошаговую инструкцию заложения плитного фундамента своими руками, которую разделим на несколько этапов.

Разметка – не сложный, но очень важный этап строительства. Без точной разметки, дальнейшее строительство дома может обратиться в сплошные мучения и неприятности с выравниванием не только самого фундамента, но и стен с крышей.

Как точно произвести разметку фундамента под дом своими руками – я описывал в одной из предыдущих статей, на этом останавливаться не будем. Рассмотрим лишь некоторые незначительные отличия:

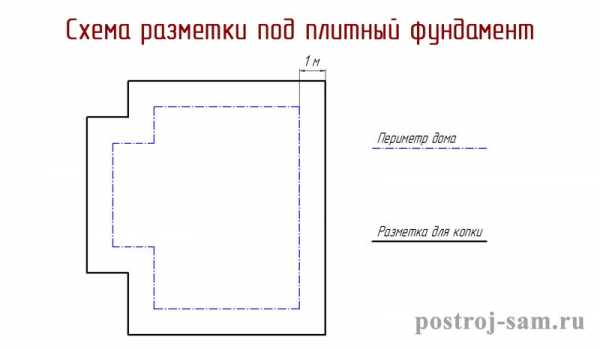

  1. Для плитного фундамента, разметка производится гораздо легче, потому что достаточно разметить только периметр дома. А где будут располагаться внутренние стены и перегородки, можно определиться уже на готовом фундаменте.
  2. Плитный фундамент размечается, в каждую сторону, на метр шире, чем периметр дома. Это необходимо для того, чтобы осуществить дренажную систему и отмостку.
  3. Как правило, если в доме присутствуют террасы, балконы, крыльца или пристройки, они тоже размечаются и заливаются вместе с основным фундаментом, потому что плитный фундамент должен быть монолитным. Иначе, целостность стен будущего дома, Вам никто не сможет гарантировать.

Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.

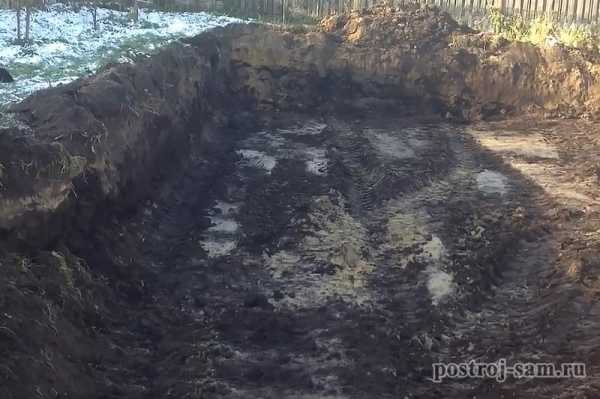

  1. В случае плотных пород грунта, по разметке выкапывается котлован, как правило, около 50 см глубиной.
  2. Если на участке присутствуют очень слабые породы грунта, такие как торф, например, тогда необходимо эти слои полностью снять. Глубина такого котлована может достигать 1 метр и более.
  3. Дно выкопанного котлована необходимо выровнять по горизонту, большой точности не требуется, но все же примерно ровно должно быть.
  4. Для копки котлована необходимо нанять спецтехнику. Копать своими руками — значительно дороже и дольше. Вручную можно только выровнять дно и края, а также убрать все огрехи, которые сделает экскаватор.
  5. Если экскаватор копнет в некоторых местах глубже, чем Вам необходимо, то ни в коем случае не засыпайте эти ямы тем же грунтом, который выкапываете. Их можно засыпать только песком, который не даст усадку.
  6. В случае, когда устраивается дренажная система с отводом воды, это необходимо сразу учесть и все отводы прокопать заранее с учетом перепада высоты.

Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.

После того, как котлован готов и выровнен, начинается следующий шаг нашей инструкции по заложению плитного фундамента – устройство песчано-гравийной подушки своими руками:

  1. В выкопанный котлован засыпается песок. Песок должен быть мытый, без глины, мела, извести и других примесей, которые могут дать усадку в будущем. Он засыпается так, чтобы до поверхности грунта осталось менее 20 см. для следующего слоя. Такая песчаная подушка необходима, во-первых, для того, чтобы равномерно передать нагрузку постройки на грунт, а во-вторых – для того, под фундаментом не было пучинистого грунта, который бы пагубно воздействовал на плитный фундамент.

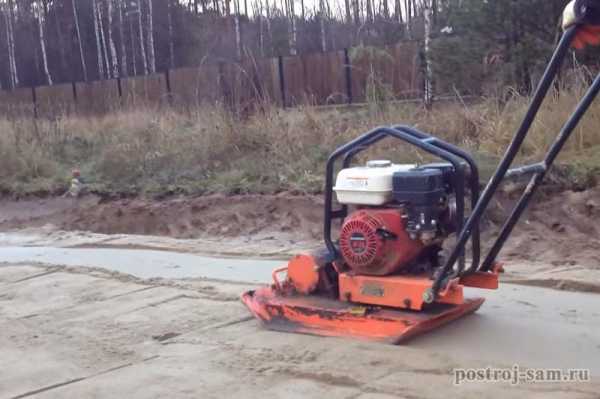

  2. Песок необходимо утрамбовать. Если котлован глубокий, то песок трамбуется послойно. Другими словами – каждый слой в 30-40 см необходимо утрамбовывать, и только затем насыпается следующий слой. Эта процедура нужна для того, чтобы в процессе эксплуатации дома на плитном фундаменте – он не просел.
  3. Уже на этом этапе, или даже раньше, необходимо позаботиться обо всех коммуникациях, которые будут вводиться в дом. Если электричество с газом можно будет и потом ввести, то о воде и канализации нужно будет подумать заранее.
  4. Поверх утрамбованного песка расстилается геотекстиль, либо подобный материал. Он предотвратит смешивание песка со следующим слоем – щебнем, но будет пропускать воду через себя. Так как в слое щебня будет множество пустот, и если, со временем, они заполнятся песком, то вся конструкция вместе с плитным фундаментом и домом — просядет.

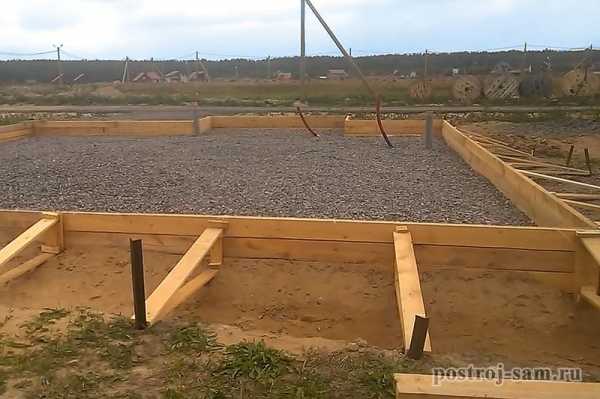

  5. На геотекстиль насыпается гравийная подушка (слой гранитного щебня толщиной около 20 см ). Этот слой необходим для того, чтобы вода, образуемая осадками, либо какими-то другими явлениями, не задерживалась около плиты и уходила в песок, затем распределяясь равномерно в грунт. Также, щебень необходим для еще более равномерного распределения нагрузки от фундамента и дома на грунт.
  6. Гравий должен быть распределен по песку равномерно, и так, чтобы этот слой был либо вровень с основным уровнем грунта на участке, либо чуть выше, но строго горизонтально. Горизонтальность можно проверять нивелиром, либо обычным гидроуровнем. Слой щебня также, как и песка, тщательно утрамбовывается. Если этого не сделать, то он утрамбуется сам, но позже, когда уже будет построен дом, а это может повлечь за собой неравномерную усадку и повреждения как фундамента, так и дома в целом.

Стоит отметить, что существуют различные технологии устройства плитного фундамента своими руками. Иногда песчано-гравийную подушку устраивают уже в опалубке, а между ней и краями котлована устраивается отдельная дренажная система, но в общем – получается практически одно и тоже.

В устройстве опалубки и гидроизоляции для плитного фундамента своими руками нет ничего сложного. Вот небольшая пошаговая инструкция:

  1. Следующим шагом в устройстве плитного фундамента своими руками будет установка опалубки. Она устраивается по периметру дома из досок, толщиной 50 мм. Не перепутайте, котлован был выкопан на 1 метр больше в каждую сторону, а опалубку выставляем именно по периметру дома, остальная часть будет использоваться в качестве дренажа.
  2. Опалубку необходимо выставить на высоту, равную толщине плиты, а также, с помощью шнуров и уровня, выровнять ее горизонтально. Это необходимо для того, чтобы при заливке бетона, вопрос с горизонтальностью плиты уже не возникал. Если так сделать не получится, тогда перед заливкой придется ставить метки на самой опалубке. Толщина плиты должна быть рассчитана, для легких домов она может быть меньше, для тяжелых, соответственно больше. Среднее значение толщины плиты — 20-30 см .
  3. После того, как опалубка выставлена и жестко закреплена, необходимо уложить гидроизоляционный слой. Как правило, гидроизоляция выполняется из рулонных материалов на битумной основе.
  4. Полосы гидроизоляционного материала укладываются с напуском на опалубку по всей ее высоте и свариваются между собой. Это не позволит воде и влаге из грунта проникнуть к фундаментной плите. Напуск на опалубку необходим для лучшей гидроизоляции, исключению дыр между досками, а также это позволит с легкостью разобрать опалубку после того, как бетон застынет.

Стоит отметить, что иногда под слой гидроизоляции укладывают плитный утеплитель. Как правило, это экструдированный пенополистирол (ЭППС) с высокой плотностью.

Армирование плитного фундамента выполняется только после полной укладки гидроизоляции, после армирования, монтаж гидроизоляционного слоя будет практически невозможен.

  1. Армировать плитный фундамент необходимо металлической арматурой. Диаметр рассчитывается в зависимости от нагрузки на фундамент, но, как правило, используется арматура диаметром 10-14 мм .
  2. Арматурный каркас вяжется в два ряда. Нижний ряд кладется на специальные фиксаторы, чтобы между арматурой и гидроизоляцией было 5-7см. Крючком для вязки арматуры вяжется арматурная сетка с шагом 20-25см. Материалом для связывания арматуры служит обычная вязальная проволока .
  3. Второй ряд вяжется так, чтобы после заливки бетона, арматура скрылась внутри минимум на 5 см. Оба ряда необходимо связать вертикальными стойками, выполненными из этой же арматуры. Они нужны, во-первых, для удержания верхнего ряда сетки, а во-вторых, не дадут плите расслоиться, при определенных нагрузках.
  4. Когда арматурный каркас готов, можно приступать к заливке бетона в опалубку. Бетон должен быть марки от М200 и выше. Очень часто используют марку М300. Бетон необходимо залить за один раз. Другими словами, если хотите прочный и надежный плитный фундамент – заливайте его за один день. Причем, чем меньше будут промежутки между доставкой, тем лучше. В процессе заливки, бетон желательно провибрировать промышленным вибратором.
  5. Залитую плиту необходимо выровнять по горизонту, чем она будет ровнее, тем проще будет потом, в процессе возведения стен и устройства полов. Выравнивается плитный фундамент правилом, либо ровной рейкой или доской.
  6. После того, как бетон залит и выровнен, ему необходимо отстоятся 28 суток. до полного отвердевания. Идеальные условия для процесса затвердевания бетона – +20 о С. а также влажность около 80%. Поэтому, если на улице жарко, то необходимо на следующий день его пролить водой и накрыть пленкой, которая не даст влаге быстро испариться. В зимний период – необходимо позаботиться о прогреве бетона .

Стоит отметить, если залитый плитный фундамент оставляете на долго, а особенно на целую зиму без крыши, необходимо позаботиться о его «консервации», т.е. укрыть так, чтобы исключить попадание осадков на него.

  1. Если у Вас на участке болотистый грунт, то любой фундамент, в том числе и плитный, необходимо обеспечить надежной дренажной системой. Она будет способствовать отведению воды из под него, улучшая тем самым поведение фундамента на грунте.
  2. Не слушайте тех, кто говорит, что для плиты достаточно одного ряда арматурной сетки. Для того, чтобы фундамент был надежным, необходимо связать два ряда, один выше основания на 5-7 см. а второй, соответственно, ниже верхней плоскости плиты на те же 5-7см .
  3. Арматуру необходимо связать так надежно, чтобы при заливке и давлении на нее текучего бетона, она оставалась на своем месте, смещения не допустимы.
  4. При расчетах, покупайте все всегда с запасом. Нехватка любого материала может остановить процесс строительства на день и даже дольше.
  5. Не нагружайте фундамент до его полного затвердевания (28 суток). Это может привести к неисправимым последствиям.
  6. При объеме бетона более 2-3 метров кубических. приготовление его своими руками за один день — трудновыполнимая задача. Поэтому лучше использовать покупной бетон, там и качество будет выше.

Доброго времени суток. После прочтения данной статьи у меня возник только один вопрос. «Армировать плитный фундамент необходимо металлической арматурой» почему так категорично пишете про металлическую арматуру. Ведь время не стоит на месте и уже не первый год существует замечательная альтернатива в виде композитной арматуры. Сам использовал её и в плитных и в ленточных фундаментах, по надежности не уступает металлу, а по удобству монтажа только выигрывает.

1. Прошу не заниматься саморекламой.

2. Композитная арматура, и это уже доказано, отлично работает на растяжение. А вот на излом — металлическая гораздо более привлекательна.

3. На сегодняшний день, кто только эту арматуру не выпускает, и, соответственно процент брака возрастает. Я не хочу, чтобы после одобрения мною использования для фундамента композитной арматуры, кто-нибудь обжегся.

Полностью согласен!
Что это за композитная арматура такая? Понятное дело, что экономия должна быть экономной, но и резать на всем подряд — бессмысленная затея, которая может через время выйти боком. Как можно сэкономить на фундаменте, основе и опоре жилья?

А по статье у меня тоже возник небольшой вопрос. Бесспорно, вышел красивый фундамент, это стоит отметить отдельно 🙂 Но какие несущие способности он сможет на себя взять? Ведь ростверка в нем нет. Под «каркасник» подойдет идеально, но справится ли он с более «мощной» конструкцией? К примеру, пеноблок+облицо вочный кирпич.

Такую арматуру еще называют стеклопластиковой.

А так, для всего необходим, хотя бы примерный расчет, тут надо учитывать не только сам фундамент, а так же грунт под ним, грунтовые воды и т.д. и т.п.
