Как отбить углы под фундамент. Как разметить ленточный фундамент правильно

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать - сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Разметка фундамента под дом - инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15-25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.
  5. Доски в качестве обноски.
  6. Гвозди и молоток.


Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Начинаем конструировать разметку

Итак, что нужно делать дальше? Первым делом определите две исходные точки, обозначив их колышками. Достаточно просто забить их на углах будущего здания. При этом важно разместить их на одной прямой линии по длине. Небольшую схему вы можете видеть на фото ниже.

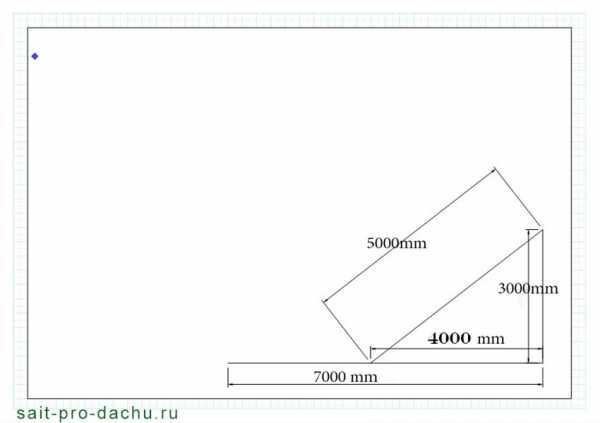

Способ №1 - египетский треугольник

Его можно назвать самым простым методом. Этот способ еще называют методом золотого треугольника, который имеет соотношение длины сторон 5×3×4. Весь процесс можно разделить на несколько шагов:


Обратите внимание! Для надежности проверьте все замеры еще раз, чтобы не ошибиться. Измеряйте диагонали, они должны сходиться по длине.

Способ №2 - две дуги

Тоже простой вариант, без использования высокотехнологичных инструментов. Разметка под фундамент включает себя использование простой веревки. Заранее вбейте один колышек в землю. От него измеряйте по прямой линии два одинаковых расстояния и сделайте там пометки. Можно просто вбить колышки. Дальше к каждому из крайних колышков по очереди нужно привязать веревку. Начнем с одной стороны. На конце веревки должен быть гвоздь. Теперь натяните веревкой и проведите дугу напротив колышка посередине. Точно также сделайте с другой стороны. У вас образуется пересечение двух дуг напротив центрального колышка. Если соединить точку пересечения дуг с центральным колышком, то образуется прямой угол в 90˚.


В конце осталось к колышкам на высоте будущего основания привязать веревку, проверить горизонтальность всех четырех сторон при помощи строительного уровня. Но, одного квадрата нам недостаточно. Если говорить о ленточном фундаменте, то нужно сделать внутренний контур, соответствующий ширине ленты.

Совет! Если вы планируете копать траншею не лопатами, а с привлечением специальной техники, то лучше использовать для разметки не веревку, а песок. Дело в том, что веревку при рытье ковшом можно порвать, да и видно ее плохо. А вот песок будет четко выделять границы.

Благодаря этим простым способам, вы сможете добиться ровности разметки без лазерного уровня и т. д.

Делаем разметку своими руками

Теперь от теории давайте перейдем к практике. Мы узнаем, как сделать разметку под ленточный фундамент, имея запас знаний. Процесс следующий:

В работе потребуется сдвинуть веревку в ту или иную сторону, чтобы довести угол до идеала. После всех расчетов можно выполнять разметку второй половины постройки и дополнительных помещений.

Обратите внимание! Дополнительные помещения, такие как баня, веранда или балкон, нужно размещать по стене жилого помещения.

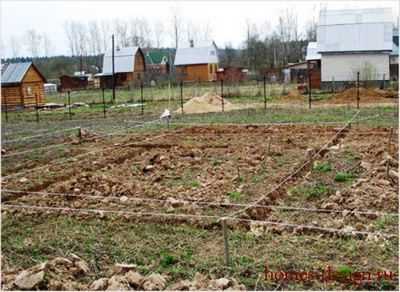

Так как речь идет о ленточном фундаменте, то нужно натянуть не одну линию, а сделать их две, чтобы образовалась лента. Достаточно отступить от исходной линии расстояние, равное ширине будущей ленте. Так, вы сделаете внутренний контур. Повторимся, что после того, как вы полностью сделали разметку под фундамент, нужно все еще раз проверить рулеткой. Все должно быть ровно и сходиться с планом фундамента.


Вот и все, согласно этой разметке можно приступать к земельным работам, начиная рытье котлована. Много людей считают разметку под фундамент мелочью, которой не стоит уделять особого внимания. Но, если ее сделать неправильно, или не сделать вовсе, то 100% гарантируем вам то, что добиться идеально ровного и правильного фундамента под дом будет невозможно. Поэтому нужно быть особо внимательными и осторожными. А чтобы вам было легче, мы подготовили специальный материал, из которого вы наглядно увидите процесс сооружения. Разметка фундамента своими руками видео:

Подведем итоги

Сегодня вы узнали два простых способа, благодаря которым можно выполнить разметку под фундамент. Если делать все правильно, то у вас все получится. Не стоит тратить деньги на то, чтобы привлекать специалистов. Но, если вы сомневаетесь в своих силах, ведь фундамент дело серьезное, то лучше попросить помощи. Лучше заплатить и получить отличное качество готового фундамента.

Разметку фундамента сделать не так сложно, как считают многие начинающие застройщики. Но это, в свою очередь, является ответственным этапом при возведении дома, который по значимости стоит на втором месте после разработки подробного проекта будущего дома.

Суть этого этапа в том, что нужно строго по реальным размерам нанести на строительную площадку четкие размеры будущего дома с учетом не только особенностей почвы, но и обычных математических погрешностей. Поэтому прежде чем приступать к нанесению размеров будущего фундамента на строительную площадку, нужно провести проектные изыскания.

Разработка проекта будущего дома


Почему так важно сделать сначала проект дома, а уже потом возводить фундамент? Потому что по готовым чертежам сделать разметку намного проще, специалисты всегда помогут с выбором оптимального типа основания, и легче будет просчитать необходимое количество строительных материалов. Также нужно помнить, что:

  1. После изготовления проектной документации уже будут четко указаны места ввода коммуникаций, и это можно сразу предусмотреть при разметке их точки заложения.
  2. Легче будет приобрести строительные материалы, а также комбинировать их тип и количество.
  3. Учитывая, что возведение фундамента и дома своими руками будет проводиться строго по утвержденному специалистами проекту, то никаких непредвиденных ситуаций не должно возникать.
  4. Специалисты сами подскажут, какой тип фундамента лучше использовать на данной строительной площадке с учетом климатических факторов и особенностей почвы.

При сопоставлении проектной документации, важную роль играют также параметры строительных материало

bulding.ru

разметка осей, чем разметить, как ровно разметить (фото, видео)

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участкаРаботы по строительству дома начинаются с создания фундамента: основание, каким бы оно ни было (ленточное, плитное, столбчатое или свайное), должно отличаться устойчивостью к атмосферным и климатическим явлениям, физическим воздействиям, надежностью в отношении промерзания, а также равномерностью усадки, и поэтому к обустройству фундамента нужно подходить внимательно уже на этапе его подготовки. Для того, чтобы дом был крепким и простоял долгие годы, необходимо понимать, как разметить фундамент, и применить полученные знания на практике. Это особенно важно в случае, если строительством вы будете заниматься самостоятельно. Размечать основание необходимо на местности, и к этому моменту уже должен быть готов план конструкции. Читайте так же о строительстве забора на ленточном фундаменте здесь. А так же прочитайте способы утепления ленточного фундамента тут.

Разметка фундамента: как она производится и для чего нужна?

Этот процесс включает в себя подготовку участка земли, на котором будет проводиться строительство, вычисление длины и ширины основания по периметру и расчерчивание его осей и линий на земле. Благодаря точной разметке основание будет правильной геометрической формы, что важно не только для эстетичного внешнего вида дома, но и для его устойчивости. Для того, чтобы правильно разметить фундамент, потребуются следующие инструменты:

  •  Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участкамоток бечевки. Желательно брать прочный материал, поскольку натягивать нити нужно будет достаточно сильно;
  •  рулетка для измерений;
  •  колья примерно метровой длины;
  •  нож или ножницы;
  •  калькулятор.

Способов правильной разметки фундамента существует несколько, и этот набор пригодится для любого из методов. Интересная статья о том как устроить столбчато-ленточный фундамент своими руками.

Основные методы разметки оснований для разных домов

Одним из самых часто применяемых способов считается создание «египетского треугольника», стороны которого соотносятся между собой как 5 к 4 к 3. Размеры треугольника напрямую влияют на точность измерений: чем фигура больше, тем результаты лучше. При построении такого треугольника получается, что стены по осям расположены параллельно катетам геометрической фигуры. После создания треугольника определяется местоположение базового угла, где в землю вбивается колышек. Узнайте больше как возвести ленточный фундамент на склоне перейдя по этой ссылке.

Важно! После вбивания колышка определяется направление первой стены. Желательно, чтобы она была самой протяженной из всех запланированных.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участкаПосле определения направления нужно отмерить 4 метра будущей стены, где вбивается второй колышек. Между двумя кольями натягивается бечевка, и одна сторона треугольника готова. Аналогично создается сторона размером в 3 метра, а затем протягивается бечевка, завершающая построение треугольника. Разметка осей фундамента будет проведена, опираясь на получившуюся фигуру. Параллельно катетам проводятся направления стен, в углах также устанавливаются колья, а затем вычисляется последний угол: для этого достаточно отступить от крайних точек нужное расстояние (длину стен) и определить схождение линий. Таким образом размечается внешняя часть периметра, а для внутренней нужно отступить от полученных границ по 30, 40 и 50 см. После установки всех кольев и растягивания бечевки нужно дополнительно обозначить границы на самой почве.

Другой способ того, как сделать разметку под фундамент, подходит для оснований домов из бревна, бруса и каркасно-щитовых материалов. Его применяют обычно для возведения зданий, в которых будет только один этаж и не планируется в дальнейшем делать рядом пристройку. Сначала вычисляется периметр основания, после этого устанавливаются колья, на которых отмечаются диагонали фундамента и делается так называемая «паутина».

Важно! Считать следует периметр по внешним сторонам основания.

Паутина натягивается по сторонам фундамента и диагоналям, после чего отмечается положение будущих траншей. Ширина их зависит от типа фундамента и его размеров.

Третий метод – вариант для того, как ровно разметить фундамент, если здание будет большим и многоэтажным. Кроме того, в случае, если он будет сооружен из свай или столбов, то потребуется особенная точность, и потребуется предварительный чертеж, чтобы определить, на каком расстоянии будут находиться элементы основания друг от друга. Для этого строится первая обноска, при которой будут обозначены углы строения (можно прибегнуть к начертанию треугольника, как в первом способе). После установки колышков нужно прикрепить бечевку, а затем сделать вторую обновку, которая производится по горизонтали.

После того, как правильная разметка фундамента будет готова, можно приступать к рытью траншей или ям, если речь идет о сваях или столбах. Во время этого следует сверяться с натянутой бечевкой, которую желательно сделать более заметной: подойдут специальные грузики, яркие цвета или иные способы. Колья, на которые бечевка была натянута, должны быть углублены в почву на 30 — 40 см для большей устойчивости, вкапывать их следует строго под прямым углом.

Как сделать разметку фундамента правильно? Базовые советы

Перед тем, как приступать к работе, стоит выдержать ряд правил, которые позволят произвести разметку наиболее точно.

  1.  Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка
    Предварительно участок земли, на котором будет происходить закладка, подготавливается к работе. Если его рельеф неравномерный, то он доводится до ровной поверхности. В случае, если участок располагается под углом, т.е. наклонен, важно обращать внимание и на то, как будет расположено основание относительно рельефа. Также почва очищается от лишних предметов и травы.
  2.  В первую очередь следует определять, где будут расположены углы основания, большое внимание уделяется главному углу.
  3.  Для выбора того, чем разметить фундамент, можно посетить хозяйственный магазин. Нужно брать прочную бечевку или леску; колья можно использовать любые, как специально подготовленные, так и обрезки от досок.
  4.  Для создания чертежа, с которого и будет производиться вынос главных осей на натуру, можно воспользоваться компьютерными программами: они наиболее точно помогут сконструировать план основания.
  5.  Можно понять подробный алгоритм того, как разметить фундамент, посмотрев видео, в котором каждый шаг представлен наглядно.

Процесс разметки на местности – это необходимый для создания крепкого, долговечного основания дома этап. Без этого фундамент с большей вероятностью будет деформирован или перекошен уже с самого начала. Поскольку существует несколько способов разметки фундамента, видео, содержащие подробные инструкции, наглядно покажут, как осуществлять эти методы. Тем не менее, в любом случае принцип заключается в определении границ основания по его внешней и внутренней стороне (если речь идет о плитном фундаменте, то разметка проводится только по внешнему контуру). Для собственно осуществления разметки не потребуется специальных знаний и вещей, нужен лишь набор материалов и понимание габаритов будущего здания, его формы, планировки и конструктивных особенностей: нагрузки на основание, этажности, материала, из которого будут сделаны стены с крышей. Хорошие инструкции по тому, как разметить фундамент (фото как процесса, так и его результата можно найти в сети), позволяют лучше понять, как именно произвести эту работу. Узнайте больше из интересной статьи какие достоинства и недостатки строительства фундамента зимой на этой странице.

betonzone.com

Разметка фундамента и советы строителей как ее правильно сделать

Подготовительные работы

Просто так пойти и начертить квадрат или прямоугольник не получится – на это придется потратить много времени. Для начала нужен проект, хотя бы минимальный, где будут согласованы все цифры. По сути, разметка – это точный перенос вашего проекта с бумаги на землю, только с соблюдением масштаба. Как правило, проектирование здания делать должен инженер, который досконально осведомлен обо всех нюансах своей работы и сделает чертеж согласно ГОСТ и СНиП.

После того, как все бумаги будут у вас на руках, можно переходить непосредственно на участок. Работать вам придется в основном лазерным нивелиром и дальномером, поэтому первым делом надо произвести уборку. Удалите все ветки, сорняки, предметы, которые могут помешать лазерным лучам при измерении расстояния между углами.

Как правило, приходится сглаживать участок, поскольку ровной поверхности практически никогда не бывает. Это можно сделать вручную, если отклонение небольшое или посредством трактора с совком впереди. Одновременно с выравниванием вы уберете слой рыхлой почвы.

 Разметка фундамента и установление обносок

В ходе выполнения этой процедуры нужно быть предельно внимательным, так как переделать работу будет невозможно. После заливки бетона деньги будут безвозвратно потрачены, а впустую или нет – зависит только от вас. Нужно для начала выбрать участок с небольшим уклоном, чтобы ливневая вода попадала не к вам под дом, а протекала мимо, а земля быстро высыхала. Одной из самых «грубых» ошибок новичков является постройка дома на идеально ровной поверхности или, того хуже, в уютном месте в ложбинке. Такое строение долго не простоит, так как фундамент просядет уже через несколько месяцев.

Разметка под фундамент не должна подвергаться воздействию погодных условий, поэтому лучше всего использовать для нее леску и металл. Колышки делают из толстой арматуры, которую забивают в землю на 35-40 сантиметров, чтобы  не расшатывались. После того, как вы забьете по углам арматуру, натяните везде леску, нужно будет взять нивелир и вымерять под ноль все растяжки. Когда все сойдется, можно уже ставить полноценную обноску, по которой вымеряют котлован. Чтобы она не мешала, доски лучше всего сбивать на расстоянии 2 метра от фасада дома.

Ширина обноски должна быть равна ширине будущего фундамента, нужно измерить расстояние между лесками на каждом углу, чтобы не было никаких расширений. Если все сделать правильно, это должно занять по времени примерно 2 часа, с учетом сбивания досок. Чтобы избежать самых популярных ошибок, вам необходимо запомнить несколько правил.

  1. Нельзя размещать строение ближе 3 метров к границе другого участка по правилам пожарной безопасности. Также нельзя выполнять постройки ближе 5 метров от фронтальной части другого сооружения согласно СНиП. На вас могут подать в суд за нарушение норм, строение придется переносить.
  2. Разметка фундамента своими руками является достаточно трудоемким процессом, так как сначала придется снять слой земли и весь ковер растений. Площадка должна быть выровнена по уровню, а фундамент нельзя делать уже, чем толщина стены плюс 10 сантиметров. То есть при стене 15 см фундамент должен быть не менее 25 см.
  3. Не забывайте проверять углы будущего фундамента, они должны быть строго 90 градусов, не больше, не меньше. Отклонение всего на 2-30 будет очень заметным на другом конце стены, которая «уйдет» на 10-15 сантиметров. Качественно измерить угол можно только лазерным нивелиром и рулеткой. Четко измеренные диагонали должны сойтись – тогда у вас 900.
  4. Не забудьте натянуть леску по внешней стороне разметки.

Если все сделать правильно, то ваше будущее здание нигде не будет косить, а стены будут идеально ровные (при условии правильной кладки кирпича). Любые отклонения или неточности измерения очень сложно «загладить», поэтому лучше 10 раз отмерить и 1 раз залить.

Выставление опалубки под фундамент

Как правильно разметить фундамент мы уже разобрались, теперь перейдем к следующему этапу, который не менее важен, как разметка. Выставление опалубки – наиболее трудоемкий и скучный процесс, но сделать его необходимо на совесть и действительно ровно, по леске. Чем ровнее вы ее сделаете, тем меньше финансовых средств у вас пойдет на отделку цоколя строительными материалами.

Для начала надо собрать весь необходимый реквизит: несколько десятков деревянных брусков 40х40х400 мм (высота, ширина, длина), которые будут играть роль распорки, листы ОСБ, а также колышки, которые будут их поддерживать. Ставим листы ОСБ строго по леске, отступая от краев по 5 сантиметров (помним одно из правил: фундамент на 10 см толще стены), потом забиваем арматуру, подпирая внешнюю сторону, чтобы опалубка не «убежала», связываем ее распорками.

Гвозди – ненадежный способ крепления распорки к стенке, сделанной из ОСБ плиты, нужно использовать саморезы. Очень удобно работать шуруповертом, саморезы взять по 8-10 сантиметров, желательно с широкими шляпками, чтобы они не «проваливались» в плиту. По мере стягивания конструкции подправляем ее по нитке, причем на высоту тоже нужно обращать внимание. Любой перекос потом сложно выровнять, поэтому лучше сразу подогнать опалубку под уровень в ноль, потом заливать жидкий раствор и равномерно разогнать «брыжи» по всему периметру будущего цоколя.

Теперь вы обладаете теоретическими знаниями, как разметить фундамент и выровнять цоколь под ноль. Далее уже можно идти и закреплять их практическими занятиями. Перед каждым действием пользуйтесь лазерным нивелиром и уровнем – это исключит более 90% косяков.

grounde.ru

Подробная пошаговая инструкция по разметке фундамента для дома

Проект дома готов и, кажется, уже можно приступать к строительству. Но перед этим необходимо перенести чертеж с бумаги на землю, разметить контур фундамента будущего дома. Лишь на первый взгляд это быстрый и несложный процесс, на самом же деле к разметке стоит подойти ответственно, так как размеры стен должны быть соблюдены до сантиметра, а углы быть абсолютно прямыми. Ошибки на начальных стадиях всегда влекут за собой лавину еще более серьезных погрешностей, исправлять которые сложно и дорого.

Особенно важна точная разметка при строительстве каркасного дома из сэндвич-панелей, ведь они изготавливаются на заводе и имеют вполне определенные размеры. Если фундамент будет залит по неверной разметке, то дом просто невозможно на него поставить. Точность важна и для домов из бревен, бруса, газобетона, так как проекты домов разрабатываются с учетом типовых размеров материала.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Что понадобится

Кроме проекта строительства, понадобятся знания геометрии за 7 класс и нехитрый инструмент:

  • рулетка, длина которой желательно не менее самой длинной стены,
  • колышки или пруты из арматуры, в зависимости от плотности грунта,
  • толстый нейлоновый шнур и прищепки или зажимы,
  • большой угольник,
  • уровень.

Очень облегчит работу лазерный уровень (нивелир), он неоднократно пригодится на всех этапах строительства и внутренней отделки, так что сейчас самое время выбрать (как им пользоваться, я рассказывал) и приобрести его.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Подготовительные работы

В идеале перед строительством должен быть готов проект дома с размещением на участке, учитывая все особенности ландшафта, грунта и строительные нормы. Зачастую же оказывается, что есть лишь типовой проект дома, и его еще нужно соотнести с реальным участком. Располагать строение лучше на максимально ровной поверхности и так, чтобы подводить коммуникации было удобно. СНиПы оговаривают, что дом должен отстоять на 5 м от передней границы домовладения, и на 3 м от границ с соседями.

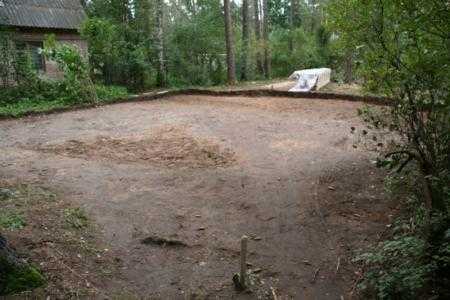

 Перед разметкой необходимо очистить и подготовить место под будущий дом – убрать мусор, выкорчевать кусты, скосить траву.

Сложнее всего размечать наиболее универсальный и популярный ленточный фундамент. Для разметки других распространенных в индивидуальном строительстве типов – столбчатого и плитного – можно использовать частные случаи общего метода разметки.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Разметка внешнего контура фундамента

Первый колышек лучше всего вбивать в угол, наиболее близкий к границам участка, так больше вероятность, что требования СНиПов не будут нарушены. От него параллельно фронтальной границе или другому ориентиру откладывается расстояние равное длине фундамента. Вглубь участка откладывается от этого же колышка аналогичным образом длина перпендикулярного отрезка фундамента.

Теперь нужно убедиться, что построенный угол ровно 90 градусов. При наличии лазерного нивелира это дело нескольких секунд. Если такого прибора нет, то можно воспользоваться угольником (даже самодельным) со сторонами не менее метра. При отсутствии и этого нехитрого приспособления придется вспомнить теорему Пифагора из школьной геометрии или правило египетского треугольника, любимое строителями. Согласно им, в треугольнике со сторонами 3, 4 и 5 угол между меньшими сторонами будет прямым.

На практике это используют так: отрезают 12 м шнура, делают отметки через 3 м от начала и через 4 м от первой метки, отметку 3 м фиксируют колышком. Начало шнура закрепляют на одной из линий разметки, а отметку 4 м – на перпендикулярной ей, свободный участок шнура должен точно соединяться с началом. Если этого не происходит, значит, угол не прямой и колышки нужно подкорректировать.

Остальные стороны размечаются аналогично. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали. Они равны? Тогда углы точно получились прямыми. При фундаменте сложной формы, например, Г-образной или с нишами, стоит мысленно разделить его на прямоугольники или квадраты и проверять каждый из них по отдельности.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Внутренний контур и несущие стены

После того, как размечен внешний контур, нужно очертить его внутренние границы. Толщину фундамента рекомендуется делать не менее 40 см, поэтому именно такое расстояние отмеряют от внешних границ и при помощи колышков намечают внутреннюю границу фундамента.

При наличии внутренних несущих стен в проекте дома, они аналогичным образом размечаются на поверхности. Для каждого получившегося прямоугольника или квадрата вновь проверяется равенство диагоналей.

Полезные мелочи

Если при разметке фундамента отступать с каждой стороны по 5 см, то копать траншею будет удобнее, так как меньше риск сдвинуть или потерять колышки. Для этого используют обноску – ряд колышков с протянутой между ними леской, идущие параллельно линии фундамента в нескольких сантиметрах от нее.

Шаблон для прямого угла легко сделать своими руками, жестко соединив 2 доски длиной не менее метра при помощи уголка. Для проверки используется столярный угольник или школьный треугольник. Также в качестве шаблона можно использовать угол от листа OSB или другого материала, изготовленного заводским способом.

После окончания разметки полученный контур еще раз тщательно сверяется с планом, промеряются расстояния между всеми стенами по нескольку раз, закрепляются колышки. Теперь можно начинать выкапывать траншею и устанавливать опалубку.

masterim.guru

Как правильно разметить столбчатый фундамент своими руками. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Разметка под фундамент своими руками

Андрей

Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент. Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.

Какие инструменты понадобятся?

Производится разметка фундамента своими руками с применением инструментов:

  • Рулетки;
  • Шнура;
  • Гидроуровня и отвеса;
  • Помимо этого понадобятся деревянные колышки.
С чего начать разметку?

Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

«Египетский треугольник». Самый простой метод

Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:

1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего;
2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов;
3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками;
4. Вдоль короткой стороны проводят требуемый перпендикуляр;
5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения.

Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).

Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.

Видео по теме Разметка под фундамент своими руками :

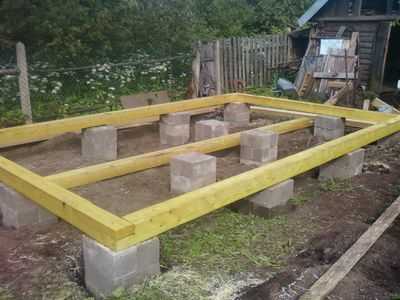

Как разметить самостоятельно столбчатый фундамент

Все знают, что фундамент – это конструкция, гарантирующая долговечность сооружения. Правильное его устройство – залог всего строительства дома. Первым шагом строительства любого здания считается разметка под фундамент. Разберёмся, как разметить столбчатый фундамент.

Особенности столбчатого фундамента

Столбчатый фундамент – это упрощённый вариант свайного фундамента с одним принципом работы и схожей конструкцией. По осям здания в обоих случаях располагаются круглые или прямоугольные вертикальные опоры. Их устанавливают в самых нагруженных участках и во всех точках, где пересекаются несущие стены.

Если нет особых условий, столбы по периметру располагают равномерно с шагом 1,5 – 2 м. Опоры соединяются ростверком или балками, а пространство между ними заполняется «забиркой».

  • Обрез. Так называют верхнюю плоскость, на которой будет строиться надземная часть здания.
  • Подошва. Так называется подземная часть строительной площадки.
  • Репер. Это знак (шест, рейка, столб) который является контрольной отметкой и привязывается к местности, например, к уровню соседней дороги.
  • Обноска. Это несколько пар сбитых рейкой и вкопанных в землю столбиков из дерева, которые отступают на 1,5 – 2 м от углов строящегося фундамента. Они являются визуальным продолжением стены и, соединённые бечёвкой, образуют точный контур вертикальной плоскости.

Подготовительные работы и разметка

Перед началом разметки нужно:

  • исследовать грунт;
  • замерить перепады высот;
  • подготовить план-схему столбчатого фундамента;
  • сделать временный водоотвод на участке, применив дренирующие канавы;
  • строительную площадку очистить от дёрна.

После выполнения начальных операций выносим в натуру проектные отметки. Разметка представляет собой привязку дома к красным линиям и разбивку осей строящегося здания, а также контуров столбчатого фундамента. Делается обноска контрольными шнурами.

Выполняя разметку, надо обязательно выполнить следующие условия:

  1. Прямоугольность сопряжения основных линий должна быть идеальна (при расчёте примените теорему Пифагора о Египетском треугольнике).
  2. Верх всех столбов должен быть на одном уровне, подрезать позже оголовки крайне сложно. Контрольные шнуры должны быть натянуты по отметкам, сделанным гидроуровнем или нивелиром.

Разметку под фундамент начинаем с установки репера при помощи нивелира. Устанавливают его для надёжности в двух местах. Площадка под фундамент выравнивается с допуском незначительных отклонений в горизонтальной плоскости. Для разметки необходимы простейшие инструменты:

  • бечёвка;
  • рулетка;
  • куски арматуры;
  • деревянные колышки;
  • отвес;
  • доски для обноски.

Определяем оси строения, первоначально разметив прямоугольник, определяющий фундамент основной постройки. Дальше с помощью отвеса нужно определить угол дома и вбить столбик.

От него бечёвкой обозначаем перпендикулярно друг другу стороны прямоугольника. Вбиваем по углам арматуру и проверяем диагонали, которые должны соответствовать указанным в проекте размерам.

После выставления внешнего контура необходимо выставить внутренний контур, отмерив от внешних линий проектную ширину фундамента. По этому же принципу делаем разметку внутренних перегородок. Намечаем с учётом выбранного шага точки, где будут бурить скважины под опоры.

В результате размечаем внешний контур ростверка (внешние и несущие стены), точки, в которых нужно бурить ямы под опоры, и внутренний контур ростверка.

Обноска столбчатого фундамента

Надо подчеркнуть важность устройства обноски. Это фактически эталонная разметка, на которую возлагается контроль размеров. При проведении земляных работ бечёвка, которую применяли на первоначальном этапе разметки, не позволяет контролировать их правильное выполнение, т. к. мешает и часто рвётся. Ориентируются на обноску, которая помогает контролировать все размеры, включая проектную ширину и глубину ям под опоры, независимо от рельефа местности.

Любой тип фундамента размечают одинаково. При этом наличие подвала или цокольного этажа, глубина и ширина траншеи, материал фундамента, размеры ростверка или количество ям под опоры на выполнение разметки не влияют. Для столбчатого фундамента очень важно точное определение осей, проходящих по линиям бурения скважин. Даже небольшое отклонение приведёт к потере прочности и стабильности будущего основания.

Теперь мы знаем, как разметить столбчатый фундамент своими силами. С помощником можно сделать эту работу за один час. При сложной конфигурации дома из основного прямоугольника вычленяют мелкие детали, что потребует больше времени и дополнительное количество обносок.

Пример создания разметки (видео)

Понравилась статья? Поделитесь со своими друзьями

Как разметить фундамент под баню для его установки

Сейчас мы расскажем, как правильно разметить фундамент под баню, причём изберём для этого два вида – винтовое (свайное) или столбчатое и ленточное основание. Также будет обращаться внимание на некоторые нюансы его монтажа, учитывая особенности вышестоящего строения. В качестве дополнительного материала, вы сможете посмотреть тематическое видео в этой статье.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Разметка для столбчатого фундамента с нижним ростверком

Особенности разметки

Общие основания

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Способ вычисления прямого угла подручными средствами

  • Каким бы ни был размечаемый вами фундамент, в любом случае, если вы не подразумеваете возведения округлых стен, его углы должны иметь 90⁰, будь то квадрат или прямоугольник. Если у вас нет возможности воспользоваться специальными геодезическими приборами, то для этого вполне сгодится обычная метрическая рулетка и моток ниток или шнур. Главное в этой ситуации то, чтобы нитка или шнур не были капроновыми, так как такой материал растягивается, а нам нужно, чтобы размер сохранялся, поэтому, используем натуральные материалы или проволоку.
  • Вбиваем в исходную точку колышек (на верхнем рисунке это точка B) и растягиваем от неё две нитки – одну 3м (отрезок AB), а другую 4м (отрезок BC), только размеры нужно выдерживать точно, чтобы не было сбоя в градусах. Теперь, если между точками A и C установить расстояние ровно 5м, то угол ABC окажется прямым. Примечательно, что инструкция не требует вычисления в метрах – за мерную единицу можно, к примеру, взять дециметр или вообще, отрезок шнура неопределённой длины.

Совет. Для контрольной проверки, после выставления всех углов, вам обязательно нужно проверить диагонали, чтобы избежать ошибки. Их размеры должны быть равны, а если появятся погрешности, то допуск на них не более 2-3 мм.

Свайные и столбчатые фундаменты

Разметка для столбчатого фундамента

По-поводу прямого угла при разметке уже было сказано, поэтому, переходим к точкам обозначения для винтовых свай или для столбов. Если говорить о шаге, то здесь срабатывает «принцип, чем чаще, тем лучше», но не реже трёх метров. Хотя, если речь идёт не просто о кладовке, а парной бане, со всем оснащением, то лучше всего сократить шаг до 1,5-2м (см.также статью #171;Фундамент из блоков под баню – советы по самостоятельному строительству#187; ).

Когда вы определите периметр здания, то лучше всего натянуть нитку между крайними точками, чтобы все сваи получились строго на одной линии, и так как натяжка будет мешать бурению, то в определённых местах лучше забить колышки, а шнур снять. Конечно, гораздо лучше будет, если вы создадите такой проект на бумаге, тогда будут понятными не только проекции и количество материалов, но также и их цена, которую сразу можно будет вычислить.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Столбчатый фундамент. Монтаж обвязки

Помимо периметра ещё существуют смежные помещения, например, парное отделение, мыльня и раздевалка, которые нужно разделить стенами, под которые также нужна опора. Вот здесь-то и пригодится чертёж, где вы заранее сможете рассчитать площадь каждой комнаты, чтобы правильно распределить столбы или сваи под обвязку.

Опора должна быть под каждым обвязочным брусом, а также на каждом углу и стыке. Исключение может составлять разве что винтовой фундамент с ростверком из стального профиля – там обвязка всё равно кладётся на него и если на стыках для перегородок балка не попадёт точно на сваю, то это не так страшно – сталь компенсирует нагрузку.

Совет. При монтаже обвязки на выверенный винтовой или свайный фундамент всё равно нужно проверять диагонали периметра, так как балки могут сместиться и пропорции окажутся нарушенными.

Ленточные фундаменты

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Разметка ленточного фундамента

Если вы обратите внимание на фото вверху, то увидите, что для каждой ленты натянуты по две нитки, причём их концы выходят за периметр траншеи, а угол получается на их перекрещивании. Это сделано неспроста – расстояние между шнурами определяет необходимую ширину траншеи, а то, что натяжка заведена за периметр, позволяет забить колышки за пределами рабочей зоны и они не мешают проведению земляных работ.

Принцип разметки здесь точно такой, как и для свайного или столбчатого фундамента – для каждой несущей стены и перегородки должно быть основание, которым здесь окажется монолитная или сборная лента.

Но, как вы сами понимаете, натянутые нитки будут мешать проведению земляных работ, поэтому их можно снимать после копки первого штука – главное, чтобы вы чётко обозначили границы траншеи. Только колышки вытягивать не следует – при необходимости на них опять можно натянуть нитки и проверить состояние периметра и кромок канавы.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Продухи в цоколе

Следует помнить, что в ленте нужно оставить место для отвода канализации и подвода воды, чтобы потом не пришлось долбить бетон. Для этого заранее помечают нужные места, в которых обустраивают проход для труб – можно просто своими руками заложить трубу большего диаметра, нежели вы будете использовать для стока воды. Также при заливке цоколя нужно будет сделать продухи (можно использовать куски труб), места для которых отмечаются заранее.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Фундамент для бани с печкой

Возможно, вы планируете сложить в бане печку, тогда для неё тоже потребуется прочное основание, тем более если конструкция будет тяжёлой. Впрочем, такую основу можно сделать не только на ленточном фундаменте, где для этого просто заливается площадка, но и на высоком ростверке свайного или ленточного фундамента для бани. Просто для этого понадобятся дополнительные опоры, на которых вы сможете залить бетонную плиту.

Заключение

Как видите, разметка фундамента под баню #8212; дело вовсе не сложное, главное, чтобы вы чётко представляли, чего хотите в дальнейшем. Также разметка помогает соблюдать пропорции, что сделает вышестоящее строение крепким и ровным (см.также статью #171;Полевая баня для чистоты и здоровья в походных условиях#187; ).

Лучшие цены на технику и инструменты

Источники: http://postroju-dom.ru/fundament/10-razmetka-pod-fundament-svoimi-rukami, http://fundamentprofi.ru/vidyi-fundamenta/stolbchatyij/kak-razmetit, http://9ban.ru/elementy/fundamyent/451-kak-razmetit-fundament-pod-banyu

Комментариев пока нет!

kak-sdelatpravilno.ru

Как разметить фундамент под дом своими руками

Здравствуйте, наши постоянные читатели и гости сайта. Мы, команда Сайта про дачу всегда рады видеть вас у себя в гостях, тем более что тема на повестке дня: «Как разметить фундамент под дом».

Интересно? Или вы уверенны что это элементарно просто? Отнюдь. Рельеф, он несколько отличается от бумажного листа, там циркулем и карандашом не поработаешь, нужны или же дорогостоящие геодезические инструменты, или немалый строительный опыт. Вот последний мы и постараемся вам передать.

Содержание:

  1. Проектная документация
  2. Подготовка участка
  3. Привязка на местности
  4. Построение прямого угла
  5. Уровень шнуровки

Как показывает практика, лучше всего усваиваются только реальные жизненные уроки в которых не всё получается так гладко как хотелось бы, а потому начнём сначала.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Проектная документация

Это только с виду кажется, что каждый современный дачник знаком хотя бы с азами домостроения, на деле, к сожалению, всё по-другому. Вот например, этой весной позвал меня на помощь сосед. Он уже лет 5 как купил недалеко от меня участок с небольшой времянкой, а тогда как раз созрел на постройку собственного дома.

Каково же было моё удивление когда я узнал, что фундамент решили строить имея на руках только скачанную в интернете картинку готового дома, без не то что проектной документации, а даже простенькой схемы.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Сказать по правде, я бы два раза подумал браться ли за постройку такого красавца имея на руках все «карты», а вот так, с чистого листа…

В общем, строительство началось только спустя месяц, после подготовки всей документации.

Кстати, возьмите эту тезу себе на заметку: «Фундамент под дом заливают только по готовому плану».

Подготовка участка

Несмотря на то что любой проект предусматривает и учитывает все неровности рельефа, строительная площадка перед разметкой обязательно нуждается в подготовке. Идеальный вариант, конечно, если участок ровный, работы при таком положении вещей будет минимум просто убрать бытовой мусор и кое-где подчесать неровности.

Хуже если работать приходиться на склоне, а в качестве основания выбрана монолитная плита. Вот тогда действительно будет несладко, ведь перед разметкой площадку придётся нивелировать в горизонтальной плоскости.

К счастью обошлось без экстрима и свой кусок земли (а он имел лишь небольшой уклон) мы подготовили за один день.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Привязка на местности

Второй архиважный момент – это привязать нарисованные в чертежах линии к реальной ситуации. Эта простая, казалось бы, задача способна выпить у любого непросвещённого все нервы. А вы пробовали с точностью до сантиметра найти нарисованные на плане точки у себя во дворе?

Для того чтобы не наломать дров отталкиваться всегда нужно от двух ориентиров, таковыми в нашем случае послужили углы участка.

Схематично это может выглядеть следующем образом:

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

То есть сначала промеряем нужные нам расстояния на плане, а потом при помощи рулетки строим треугольники и определяем расположение нужных точек на местности. При таком подходе к делу не ошибёшься. Тут главное построить хоть один отрезок, потом уже когда будет отчего плясать в ситуации любой разберётся.

Построение прямого угла

Нельзя также не упомянуть в нашей статье о построении прямого угла. Многие доморощенные строители именно здесь делают самые грубые ошибки либо, вообще, не принимая во внимание «какие-то там углы», либо же, не имея ни малейшего представления о технике их построения, «рисуют» на глазок.

А между тем как правильно это делать учил ещё «старик» Пифагор справедливо утверждая, что треугольник со сторонами 3:4:5 всегда будет прямоугольным.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

На практике мы реализовали это следующим образом:

На уже построенной линии фундамента (та что мы получили делая промеры от углов участка) отложили четырёхметровый отрезок и от его концов при помощи рулетки и шнуровок построили выше упомянутый треугольник.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Конечно, пришлось немного повозиться, но ведь главное результат! А имея прямой угол и готовый план обозначить внешние границы фундамента было довольно просто. А что, отмеряй отрезки и забивай на каждом углу по колышку.

Уровень шнуровки

Когда контуры фундамента обозначены настала пора браться за нивелир. Профессионального инструмента у меня, конечно же, не было (прибор я вам скажу недешёвый) зато нашёлся простенький лазерный уровень для моих целей его хватило за глаза.

Выставил на штативе и отбил горизонталь на всех угловых метках, а потом при помощи рулетки произвёл от неё до земли замеры, определяя, таким образом, самую высокую точку рельефа.

На рабочей схеме это будет выглядеть примерно вот так:

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Ноль – это самая высокая точка, а остальные отметки показывают насколько данные углы от нуля ниже. Очень полезная шпаргалка для дальнейшей работы. Именно ориентируясь на эти цифры можно предельно точно выставить шнуровку по наружному контуру.

То есть, в «ноле» я поднял нить ровно на высоту запроектированного цоколя, тогда как в остальных углах добавил к этой величине указанные значения.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

С внутренними выносками работать уже было легче так, как они должны были быть расположены строго параллельно уже установленным ориентирам и удалены от них ровно на проектную ширину фундамента. В нашем случае это были 400 мм.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Остались мелочи: проверить диагонали и ещё раз пробежаться по шнуровкам лазером, что я с удовольствием и сделал. Люблю, знаете ли, качественно выполненную работу, даже если похвалить особо некому.

На этом этап разметки можно было считать оконченным и переходить к земляным работам и установке опалубки, но об этом в следующих статьях нашего блога где мы обязательно не только расскажем, как сделать основание для дома своими руками, но и приложим к текстовому материалу интересные видео.

А сейчас предлагаем вам посмотреть небольшое видео о том, как происходит разметка фундамента на практике:

До встречи, друзья, мы ещё непременно встретимся на страницах дачного блога.

Василий Молька

sait-pro-dachu.ru

Как правильно разметить фундамент

Как правильно разместить и разметить фундамент своими руками: нормы расположения по СНиПам, рекомендации по выставлению горизонтальности и переносу плана на участок с соблюдением углов и размеров

Разметка фундамента – второй после составления проекта этап строительства дома. Суть данного процесса состоит в том, чтобы план будущего строения, выполненный в масштабе, перенести на участок в реальном размере. От степени знания и понимания того, как правильно разметить фундамент, в значительной мере зависит его качество и обеспечение последующих этапов строительства крепкой и надежной основы.



Подготовительные работы

Проведение разметки фундамента предполагает наличие достаточно ровного участка земли. Во всех других случаях сначала производится выравнивание площадки. Допускается незначительный уклон, но он должен быть учтен при осуществлении разметки.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Важной характеристикой фундамента является его абсолютная горизонтальность. Для ее обеспечения нужно обеспечить привязку контрольных точек будущей конструкции к какой-нибудь одной отметке на прочно зафиксированном предмете, например, на бетонном столбике. Это будет так называемый репер. При установке его также можно привязать при помощи нивелира к любой постоянной по высоте точке. Данный уровень будет «нулем высоты» для последующего строительства.

Также на подготовительном этапе работ следует подготовить необходимые инструменты. Для проведения разметки понадобятся:

  • длинные деревянные колья (по 1,5 метра)
  • деревянные колышки
  • крепкий шнур
  • доски
  • рулетка
  • строительный угольник
  • гвозди, молоток, ножницы.



Определение места под дом

Первый колышек рекомендуется вбивать в тот угол, который расположен наиболее близко к границам участка. Так будет проще соблюсти требования СНиПов, с которыми нужно ознакомиться еще до того, как сделать разметку под фундамент.

При разметке следует учитывать установленные этими нормами расстояния от дома до:

  • соседнего участка – 3 м;
  • хозяйственных строений для домашних животных, уличных уборных и мусоросборников – 15 м;
  • септика – 5-8 м (в зависимости от продуктивности).

Указанные нормы должны применяться с учетом построек, расположенных и на собственном участке, и на смежных. Кроме того жилой дом необходимо располагать на определенных расстояниях от красной линии: не менее 3 м, если это жилая улица, и не менее 6 м – если магистральная.



Выполнение разметки

Для застройщиков, которых интересует вопрос того, как разметить фундамент своими руками, рекомендуется осуществлять данный процесс в следующем порядке:

  1. В точках углов начальной стены вбиваются колышки, а затем линия между ними продлевается в каждую сторону на 1-2 метра и в этих местах забиваются заготовленные полутораметровые колья на глубину 1 метр. Такой «уход в сторону» обусловлен тем, что при копании траншеи под фундамент колышки, обозначающие углы, будут мешать и их придется вынуть.
  2. Между кольями, расположенными за пределами участка, натягивается шнур.
  3. Обозначается второй угол дома. Для этого необходимо создать очень точный прямой угол между стенами. Частично в этом поможет строительный угольник, с помощью которого можно взять направление, отмерить рулеткой длину стены и зафиксировать ее колышком. Затем нужно проверить угол, что легко выполнить с использованием лазерного нивелира или (если его нет) специально подготовленной веревки.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

По правилу египетского треугольника, любимого всеми строителями, в фигуре со сторонами, равными 3, 4 и 5 единиц, угол между меньшими (катетами) будет иметь 90 градусов. Иными словами, нужно отрезать 12 м шнура и сделать на нем отметки – сначала на расстоянии 3 м, а затем отмерить еще 4 м.

Первая отметка (3 м) фиксируется колышком, конец шнура закрепляется на одной линии разметки, а отметка 4 м – на прилегающей к ней. Если оставшийся кусок шнура точно соединяется с началом, то угол прямой, если нет, то колышки нужно переставить.

Как разметить фундамент ровно – как разметить под дом своими руками, как правильно сделать разбивку осей участка

Если принять значение «единицы» равное, к примеру, двум, то длина шнура будет больше вдвое, а его отрезки составят соответственно 6, 8 и 10 метров.

4. Остальные стороны размечаются аналогичным образом.

Если фундамент имеет сложную форму или ниши, то его условно разделяют на отдельные прямоугольники и таким же способом размечают каждый из них.



Разметка внутреннего контура фундамента

После выполнения разметки внешних границ основания необходимо подумать о том, как разметить под фундамент внутреннее пространство, то есть обозначить его внутренний контур и выполнить разметку фундамента под несущие стены в доме.

Для выведения внутреннего контура от линии внешнего периметра отмеряется расстояние, заданное в проектной документации, и при помощи колышков и шнура намечаются соответствующие линии. Если в плане дома предусмотрены внутренние несущие стены, они размечаются на поверхности аналогичным образом. Для каждого получившегося прямоугольника обязательно проверяется равенство углов.

Для удобства крепления шнура, когда будут вбиты пары кольев, обозначающих внешний и внутренний контур фундамента, к их верхушке прикрепляется дощечка с двумя гвоздями, к которым и будет крепиться шнур.

Горизонтальные дощечки устанавливаются на одном уровне, равном проектной высоте фундамента. Большое значение имеет соблюдение горизонтальности всей системы меток, поскольку ими обозначается плоскость фундамента и от них отмеряется глубина траншеи.

После окончания разметки на участке появится красивая картинка в виде контура фундамента, обозначенного парами шнуров. Его углы будут находиться на их пересечении. Перенос точек крепления шнуров за внешние контуры фундамента называется обноской. Она сохраняется до окончания работ с фундаментом.

Разметка фундамента своими руками относится к самым простым видам работ по строительству дома. Имея одного помощника, можно без труда выполнить поставленную задачу в течение часа. Но полученный результат нужно будет откорректировать после завершения земляных работ при установке опалубки для фундамента, поскольку на этом этапе разметка очень часто нарушается. Однако, несмотря на простоту выполнения разметки, к этому процессу необходимо подходить ответственно, поскольку углы должны быть абсолютно прямыми, а размеры стен соблюдены до сантиметра.



Объяснения специалиста про разметку фундамента (видео)



Читайте также:

fundamentprofi.ru
