Как пользоваться водяным уровнем (гидростатическим уровнем)

Строительные уровни. Обзор основных моделей

Строительный уровень – измерительный прибор для контроля поверхностей относительно горизонтальной или вертикальной плоскости. Старое название инструмента – ватерпас. Изделие прямоугольной формы имеет встроенные ёмкости, заполненные спиртосодержащим раствором. Внутри них перемещается воздушный пузырёк, по которому судят о величине отклонений. Уровень стандартного типа оснащён двумя рабочими колбочками с этанолом. Жидкость обладает нужной вязкостью, не замерзает на улице. Профессионалам необходим контроль углов. Для них предлагают модели с третьей поворотной колбой. Для более точного измерения используют уровни с дублирующими глазками, по паре на каждую сторону. Строительный уровень Строительные уровни FIT HQ Строительный уровень – устройство крайне необходимое в строительстве и ремонтных работах. С помощью этого прибора можно вычислять отклонения поверхностей от горизонтали или вертикали, а также использовать их для переноса углов наклона одних элементов конструкций на другие.

От предварительной разметки зависит конечный результат любого строительства и ремонта. Прежде чем купить строительный уровень, следует определиться, для каких целей он необходим, ведь вариаций этого прибора существует довольно много. Конечно же некоторые модели универсальны, но все-таки в некоторых случаях покупка универсального инструмента не всегда оправдана. Рассмотрим основные виды строительных уровней, их предназначение и принцип работы. Пузырьковый уровень Данный вид уровня, пожалуй, наиболее популярен. Объясняется эта популярность его универсальностью: такой прибор можно применять для сборки мебели, укладке плитки, возведении различных конструкций, установке полок. Конструкция инструмента достаточно проста: планка, на которой закреплена колбочка с пузырьком воздуха в жидкости. Такие приборы еще называют ватерпасы. Длина планки может варьироваться от нескольких сантиметров до нескольких метров (у строительных уровней). Когда-то с помощью строительных уровней замеры можно было производить лишь в горизонтальной плоскости, так как на планки располагалась всего одна колба с пузырьком. Позже появились строительные уровни с двумя и более колбами, что дало возможность определять погрешности и вертикали, а также некоторые приборы оснащены третьей колбой, с помощью которой можно проверять линии, расположенные под углом. Конструкция планки такого уровня может быть двух видов – с квадратным сечением или в виде рельсы. Уровень в виде двутавра относится к профессиональным инструментам, как правило, прочнее, чем с квадратным сечением, вероятность того, что такой прибор деформируется при падении, очень мала. Существуют уровни с фиксированной длиной, а также приборы, которые можно раздвинуть как телескоп. Для того чтобы понять ровно ли располагается объект, нужно приложить уровень к нему так. Чтобы пузырек располагался строго посередине. Среди пузырьковых измерительных инструментов можно выделить такую разновидность как трубный уровень. Это компактный прибор прямоугольной формы (бывают и складные), предназначенный для работы с профилем, трубами. Часто такой уровень оснащен магнитом для крепления к трубе. Водяной уровень (гидроуровень) Принцип действия водяного уровня основан на законе Паскаля о сообщающихся сосудах. Прибор представляет собой длинную гибкую трубку с колбами на концах, на которые нанесена измерительная шкала. Таким уровнем можно размечать только горизонтали. Трубка наполняется водой, важно при этом, чтобы воздух в трубку не попадал, и не образовывались пузырьки – это приведет к погрешностям в замерах. Одному человеку не очень удобно пользоваться данным уровнем, лучше иметь помощника. Каждый поднимает по одной колбе, перемещая ее так, чтобы край жидкости располагался строго напротив отметки, далее по закону Паскаля, получается точки, находящиеся в одной горизонтальной плоскости. Длина трубки уровня подбирается в зависимости от размера помещения. Гидроуровнем часто пользуются при проектировании оконных проемов, систем отопления. Лазерный строительный уровень Лазерный уровень Лазерный уровень – современный измерительный прибор, проецирующий световые лучи на плоскости. Представляет собой небольшой корпус, внутри которого располагается светодиодное устройство, излучающее поток света, который преобразуется, проходя через линзу, в лазерный луч. Луч может проецироваться на расстояние в сотни метров. Профессиональные лазерные нивелиры могут проецировать до десяти лучей, в то время как бытовые приборы, как правило, ограничиваются двумя. Активно используются лазерные уровни в строительных работах, при облицовке плиткой, при монтаже потолков, поклейке обоев, сборке мебели. Уровнем бытового класса может пользоваться даже неподготовленный человек. Лазерный уровень в своей работе используют не только опытные мастера, но и начинающие ⠀ Попробуем разобраться в разновидностях и выбрать лучшую модель: ⠀ Лазерные уровни можно разделить на 4 типа: ⠀ Точечные — предназначены для разметки, проецируют точки на одном уровне. Самый бюджетный вариант. Линейные — проецируют горизонтальную и вертикальную линию на поверхность. Удобны для разметки, установки розеток, каркасов. Ротационные — проецируют лазерную линию на 360 гр. Комбинированные — позволяют нанести разметку сразу и на стены и на потолок и пол, образуя единое рабочее пространство. Какие характеристики могут повлиять на выбор модели? Дальность построения — для бытовых целей достаточно от 2 до 20 м. Для открытой местности — 50 м и более. Количество лучей — для простых работ достаточно 1-2 линий. Когда в работе участвует несколько человек удобнее наличие большого количества лучей. Цвет луча — зеленый лучше виден даже на свету, но он дороже, чем красный. Крепление на штатив — удобно и для бытового использования используются компактные мини-штативы. В каталоге FIT представлено несколько моделей (18632-18665) и отдельно можно приобрести треноги (18625-18626). Все модели самоуспокаивающиеся с различными рабочими диапазонами. Дополнительное оснащение Профессиональный инструмент может иметь множество дополнительных элементов, которые строже контролируют погрешности, отвечают удобству, особым условиям.

Например, для работы с металлической поверхностью рекомендуем – уровень «Магнит» профи 18244 – 18248 (FIT HQ). Линейка изготовлена из алюминиевого сплава, имеет встроенный магнит. Фрезерованное основание препятствует скольжению. Инструмент легко переставляется одной рукой. Профессиональный строительный уровень Для уровня характерно следующее: Три рабочих глазка; Двойная мерная шкала. Прочный корпус дополнительно усилен. В категории три типоразмера – от 400 до 800 мм. Уровень подходит для ремонта и монтажа небольших металлоконструкций, укладки плитки. Уровень «Стайл» 18204 – 18220 (FIT HQ). Диапазон размеров в категории 400–2000 мм. Максимальная длина подходит для монтажа крупногабаритных панелей, заливки бетонной стяжки. Алюминиевый корпус усилен, не боится удара. Фрезерованное основание не скользит. На корпус помещено три глазка. Увеличительная лупа позволяет хорошо видеть движение пузырька. Мерная шкала нанесена только на одну сторону линейки. Алюминиевый уровень строительный Поверки К измерительным инструментам предъявляется лишь одно требование – точность. Для строительных уровней разработано шесть классов точности. Характеристики каждого прописаны в ГОСТ 9416-83. Стандарт определяет размер, внешний вид, геометрию, правила поверки и маркировки. Например, обозначение – УС5М-2-I ГОСТ 9416-83. Марка расшифровывается следующим образом: длина – 500 мм, вес профилированной конструкции – 450 граммов, вес литой – 520 граммов, имеет магнитные вставки, две рабочие плоскости, климатическое исполнение от –40 до +40 °С. Заводской контроль качества осуществляют лабораторными испытаниями: на поверочной плите, при вибрации и замораживании. Проверить изделие на стройке можно в следующем порядке: На отсутствие деформаций. Штукатурное правило прикладываем к рабочим сторонам уровня и смотрим отсутствие щелей. Проверка точности вертикального пузырька. По отвесу чертим на стене линию и прикладываем к ней инструмент. Пузырёк должен быть в центре. Контроль горизонта. Подвешиваем на саморезы гидравлический уровень, переносим отметки на стену. Затем прикладываем проверяемый инструмент – смотрим пузырёк. Уровень строительный жёлтый

Водяной уровень: как пользоваться?

При проведении строительных работ возникает необходимость в определении горизонтальности различных составляющих конструкций и зданий. Для этого применяется уровень строительный водяной. Внешне он представляет собой отрезок прозрачной виниловой трубки, заполняется водой. Далее разберем структуру приспособления. В статье будет также разъяснено, как пользоваться водяным уровнем.

Составляющие и конструкция

Приобрести водяной уровень можно в любом строительном магазине по весьма доступной цене. Однако бывают случаи, когда нет времени на покупку. При этом подручные средства позволяют изготовить водяной уровень своими руками. Для этого потребуется прозрачный отрезок полого шланга с соответствующей длиной, а также маркер, фломастер или другие приспособления для нанесения контрольных отметок как на самой трубке, так и на объектах. Поверхность воды на противоположных концах устанавливается на одном уровне. Он будет соответствовать линии горизонта. Чтобы это проверить, заполненные концы трубки, соединенные вместе, переводят в вертикальное положение. Первое время вода будет совершать движения вверх и вниз. Затем остановится по краям на одной прямой. Для проведения этой операции длина и диаметр не имеют значения. Если при проверке не получилось достигнуть конечного результата, то необходимо найти помеху, которая препятствует свободному движению воды внутри шланга. Этому может мешать скученность трубки или закупоренность одного из концов, что создаёт воздушную пробку.

Узнаем как работать с нивелиром: инструкция к препарату,…

Статья посвящена строительным нивелирам. Рассмотрены инструкции по использованию приборов, их…

Нивелир или водяной уровень?

Как пользоваться приспособлением, разберем далее, сейчас поговорим о его преимуществах. Во-первых, следует отметить доступную стоимость и возможность изготовить его из подручных средств. Кроме того, водяной уровень терпим к механическим повреждениям: при всевозможных падениях и ударах не теряет своих качеств. Им можно пользоваться в самых различных условиях и помещениях. В местах с отсутствующей прямой видимостью приспособление без труда применяется в разных сторонах углов зданий, а также рядом с крупными препятствиями. А вот, например, нивелир придётся устанавливать несколько раз. Возникающих затруднений с фокусировкой нивелира можно миновать, используя гибкий водяной уровень. Поэтому он удобен и в небольших комнатах. С таким прибором может работать даже один человек. И последним, но одним из самых важных аспектов является точность измерения, в которой нивелир проигрывает.

Узнаем как выравнивают земельный участок: способы и тонкости

Как часто, получив в собственность вожделенный участок земли, хозяин с недоумением обнаруживает,…

Бюджетный вариант

Водяной уровень, как уже было сказано выше, можно изготовить из одной гибкой и прозрачной виниловой трубки. Но бывают и более сложные модели, представляющие собой шланг с резервуаром для воды. Некоторые из них с внутренней стороны покрыты тонким маслянистым слоем. На нем возможно появление небольших пузырьков, негативно влияющих на измерительные качества прибора. Достаточно промыть внутреннюю часть тёплой водой с добавлением моющего средства. Это позволит удалить налёт.

Какой размер можно использовать?

Маленький диаметр трубки, несмотря на свои небольшие и удобные габариты, при заполнении имеет склонность к накоплению пузырьков. Показания будет сложнее списать из-за ярко выраженного мениска. Он вызывается поверхностным натяжением воды. В трубках большего размера такой недочёт ликвидируется за счёт меньшей выпуклости.

Узнаем как правильно определить уровни воды?

Определение уровня грунтовых вод – обязательное исследование на густонаселенных территориях вблизи…

Изготовление

Чтобы заполнить трубку, необходимо поместить один конец в сосуд с чистой водой, держа другой ниже уровня ёмкости. Жидкость всасывается до тех пор, пока не начнёт вытекать самостоятельно из свободной части. После этого приспособление берётся за оба конца. Они удерживаются вместе. Это позволяет удостовериться, что уровень воды одинаковый и находится рядом с концами. Теперь приспособление готово к применению. Если уровень воды разнится, скорее всего, это вызвано скоплением пузырьков воздуха внутри. Для их удаления можно пропустить через трубку дополнительное количество жидкости. Также можно поднять концы вверх и встряхнуть её несколько раз. Чтобы водяной уровень, а также возникающие пузырьки было легче рассмотреть, добавляется небольшое количество пищевого красителя.

Применение

Как пользоваться водяным уровнем? Работу удобнее выполнять вдвоём. Если планируется, например, монтаж подвесного потолка, то по всему периметру необходимо начертить горизонтальную линию на уровне его размещения. Для этого концы водяного уровня разводят в разные углы помещения и удерживают рядом со стеной. Выполнять такую задачу можно на любой высоте, ведь на первом этапе только делаются опорные отметки. С ней одному будет затруднительно справиться. После того как вода в трубке устоится, напротив ее уровня делаются отметки на стенах. Если поверхность оклеена или окрашена, то лучше всего точки делать на стикерах, заранее прикреплённых на нужные места.

При небольшом диаметре трубки, а также резко выраженном мениске, стоит договориться с напарником о засечках: по верхней или нижней его границе. Для перенесения точки в другой угол один конец устанавливается на уже отмеченном участке, а другой – в предполагаемое место разметки. Во время переноса трубки отверстия закрываются пальцем – это не позволяет воде расплескаться. В завершение выполненной работы на проектной высоте потолка над одним из реперов отмечаются точки. Между ними замеряется расстояние по вертикали. Затем от отметок откладывается эта же величина в других углах. Можно начертить соответствующую высоте натяжного потолка линию мелом между полученными отметками для удобства.

Все реперные отметки можно сразу сделать на необходимой высоте. Однако, как показывает практика, работа на полу более удобна и устойчива. После завершения разметки посредством стремянки её переносят на требуемый уровень. Но если нет возможности работать с кем-то в паре, то к каждому концу уровня прикрепляется проволочная петля. Она фиксируется с помощью липкой ленты. В этом случае противоположная сторона вешается на гвоздь. Когда инструмент не используется, его можно закрепить за петли в удобном месте. Не требующий особых усилий в работе гибкий водяной уровень станет незаменимым помощником, с которым можно работать самостоятельно.

Как сделать самодельный водяной уровень

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Дэнни Липфорд — эксперт по благоустройству дома и телеведущий, который начал свой ремонтный бизнес, Lipford Construction, в возрасте 21 года в городе Мобил, штат Алабама. Он получил национальное признание как ведущий общенационального телешоу «Сегодняшний домовладелец» с Дэнни Липфордом, которое начиналось как небольшое кабельное шоу в Мобиле. Опыт Дэнни в области обустройства дома также позволил ему стать автором популярных журналов и веб-сайтов, а также источником советов по всем вопросам, связанным с домом. Он более 200 раз появлялся на национальном телевидении и более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Дэнни также является основателем 3 Echoes Content Studio, TodaysHomeowner.com и Checking In With Chelsea, блога о декоре и образе жизни.

Опубликовано

4 февраля 2023 г. 22 января 2015 г.

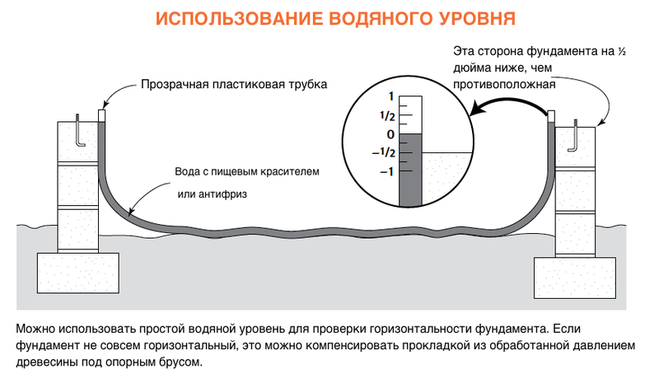

Использование самодельного водяного уровня для выравнивания фундамента сарая.

Почему нам можно доверять

В компании Today’s Homeowner прозрачность и доверие являются нашими самыми важными ценностями. Вот почему все наши рейтинги, обзоры и советы проверяются профессионалами отрасли и опытными журналистами, чтобы гарантировать их полезность, точность и актуальность.

Наши обзоры всегда независимы, но этот пост может содержать ссылки на партнеров, и мы можем получить компенсацию, если вы совершите покупку по ссылке.

Подробнее

Уровни воды использовались тысячи лет. Древние египтяне использовали водяные уровни для строительства пирамид, а римляне использовали их для строительства своих акведуков.

Самодельный водяной уровень.

Водяной уровень прост и недорог в изготовлении, что делает его идеальным для выравнивания фундамента настила или сарая, а также более точным, чем уровень плотника, на больших расстояниях.

Водяной уровень также можно использовать для обхода углов, которые находятся вне поля зрения, чего нельзя сделать с помощью лазерного или строительного уровня.

Уровень воды работает по тому принципу, что жидкость всегда ищет свой уровень, неважно, водоем это ванна или озеро.

Пока на работу не действуют внешние воздействия (например, ветер или приливы), вода на одном конце водоема имеет ту же высоту, что и вода на другом конце. Водяной уровень просто заменяет пластиковую трубку для водоема.

Вот как сделать свой собственный уровень воды, используя только отрезок гибкой пластиковой трубки (продается в домашних центрах в отделе сантехники) и два стержня или дюбеля. Мы использовали 3/8″ I.D. трубки для нашей воды, но размеры 1/4″ в.д. или больше будет работать, а также.

Использование самодельного водяного уровня для выравнивания фундамента сарая.

Чтобы сделать водяной уровень:

1. 1. Вбейте в землю кол или дюбель около середины фундамента.

1. 1. Прикрепите один конец гибкой трубки к столбу так, чтобы открытый конец трубки находился выше желаемой вершины фундаментных блоков.

1. 1. Смешайте немного красного пищевого красителя с водопроводной водой в контейнере, чтобы было легче видеть уровень воды.

1. 1. Держите другой конец трубки на той же высоте, что и прикрепленный конец, и наполните трубку водой, пока она не окажется на пару дюймов ниже концов трубки. Убедитесь, что в трубке нет пузырьков воздуха.

1. 1. Удерживая большим пальцем свободный конец трубы, переместите трубу к одному из фундаментных блоков.

1. 1. Поставьте колышек или дюбель вертикально поверх фундамента и прижмите к нему трубу так, чтобы оба конца трубы были примерно на одной высоте.

1. 1. Освободите большой палец от открытого конца трубки, убедившись, что вода не вытекает ни с одного из концов трубки. Отрегулируйте высоту трубки, чтобы у вас было примерно одинаковое количество трубок над водой с обоих концов.

1. 1. Отметьте высоту уровня воды в трубке на коле или дюбеле.

1. 1. Поместите большой палец на открытый конец трубы и перейдите к следующему фундаментному блоку. Если фундамент ровный, вода в трубке будет на той же высоте, что и отметка на колье или дюбеле.

1. 1. Если отметка выше уровня воды в трубке, опустите блок до совмещения отметки и уровня воды. Если отметка ниже уровня воды в трубе, поднимите блок на эту величину, чтобы выровнять фундамент.

1. Если в какой-то момент из трубки выльется вода, снова наполните трубку и начните все измерения заново.

Вы можете добавить резервуар для воды к трубке уровня воды выше, просверлив отверстие того же размера, что и трубка, в верхней части одногаллонного кувшина. Просверлите небольшое второе отверстие в крышке, чтобы выровнять давление воздуха.

Наполните кувшин водой на несколько дюймов от верха, вставьте трубку в отверстие так, чтобы она не касалась дна кувшина. Пососите открытый конец трубки, чтобы начать действие сифона, затем используйте, как указано выше.

Редакторы Авторы

Дэнни Липфорд

Основатель

Дэнни Липфорд — эксперт по благоустройству дома и телеведущий, который начал свой ремонтный бизнес, Lipford Construction, в возрасте 21 года в городе Мобил, штат Алабама. Он получил национальное признание как ведущий общенационального телешоу «Сегодняшний домовладелец» с Дэнни Липфордом, которое начиналось как небольшое кабельное шоу в Мобиле. Опыт Дэнни в области обустройства дома также позволил ему стать автором популярных журналов и веб-сайтов, а также источником советов по всем вопросам, связанным с домом. Он более 200 раз появлялся на национальном телевидении и более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Дэнни также является основателем 3 Echoes Content Studio, TodaysHomeowner.com и Checking In With Chelsea, блога о декоре и образе жизни.

Узнать больше

Как сделать и использовать водяной уровень

Информация и помощь о том, как сделать и использовать водяной уровень в качестве дешевого, простого и очень точного инструмента для выравнивания. Найдите все необходимое оборудование, чтобы сделать уровень, используйте наши четкие инструкции, как сделать, а затем используйте свой уровень воды своими руками.

Это устройство действительно возвращается к истокам, но, честно говоря, иногда самое простое устройство оказывается лучшим и дешевым.

В базовой форме все, что вам нужно, это отрезок чистой трубы и вода. Все остальное делает гравитация.

Принцип и физика уровня воды заключается в том, что вода находит свой собственный уровень, где бы она ни находилась. Налейте воду на неровный пол, и она всегда найдет для вас углубления.

Причудливые модели уровня воды будут иметь отрезок трубы со стеклянными или пластиковыми калиброванными резервуарами на каждом конце трубы. В отличие от лазерных уровней и более важных измерительных устройств, уровень воды может огибать углы.

Вы даже можете добавить немного пищевого красителя в воду, чтобы ее было легче увидеть при маркировке требуемого уровня.

Когда вы заполнили всю трубку, держите оба конца вместе, и жидкость внутри трубки должна находиться на одинаковом уровне рядом друг с другом. В противном случае может быть засор в трубе или вы даже можете стоять на участке трубы.

Перед началом маркировки жидкость в трубе будет не плоской, а вогнутой, как на изображении слева. Вы должны согласиться с другим человеком, с которым вы маркируете, независимо от того, маркируете ли вы в нижней точке конкейва или в верхней точке.

Маркировка верхней и нижней точек

Во-первых, вам нужно убедиться, что длина используемой трубы достаточна для достижения всех мест, которые вы хотите отметить.
