Как правильно сделать колодец из бетонных колец

Как правильно сделать колодец из бетонных колец?

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец. важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

• Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки. навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
• Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
• Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

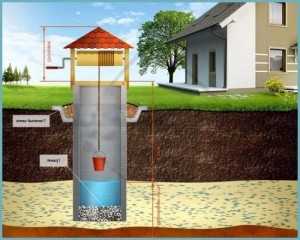

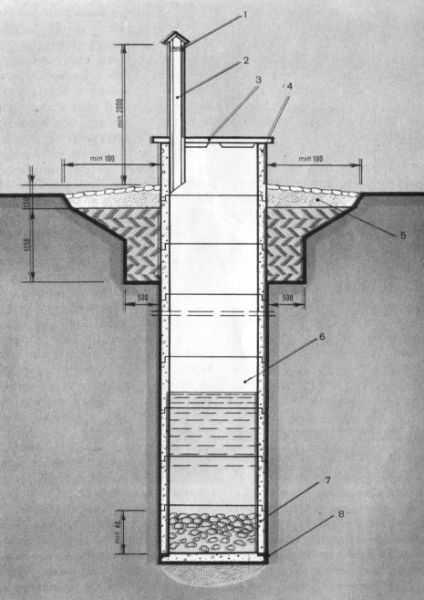

Схема устройства колодца.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

• Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
• Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
• Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать бетонные кольца и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

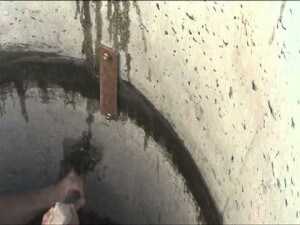

Скобы для колодца.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо. Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Строительство с поочередной установкой колец

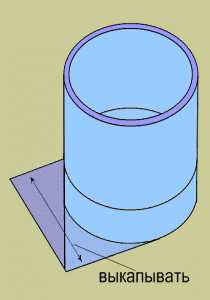

Строительство колодца по методу поочередной установки колец.

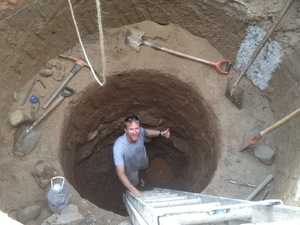

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине. Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

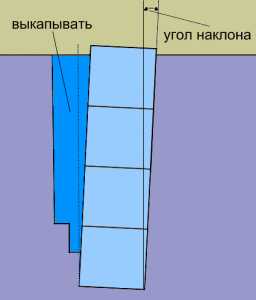

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

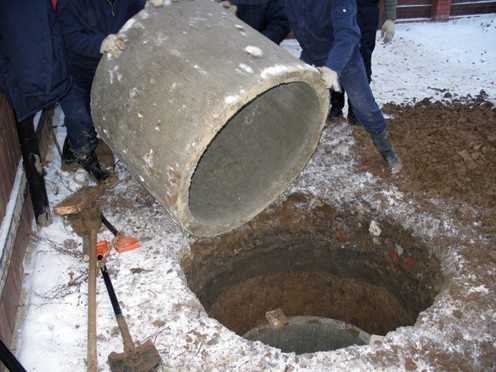

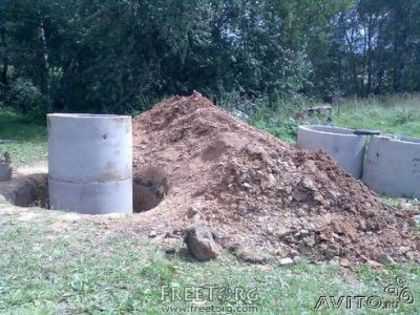

Установка колец в готовую шахту

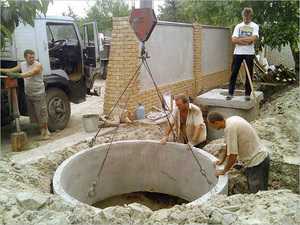

Метод строительства колодца: установка бетонных колец в шахту.

Возведение колодца также может выполняться установкой колец в готовую шахту. Данная технология подразумевает поочередный спуск колец в окончательно подготовленную скважину. Однако установка колец в уже готовую шахту не пользуется популярностью и применяется не для всех видов почв. Существует риск обрушения земли еще до момента укладки колец, поэтому такой метод более опасен.

Недостатком метода установки колец в готовую конструкцию является необходимость в подъемном механизме, который необходим для опускания деталей в яму. С помощью крана кольца погружают в шахту друг на друга и фиксируют скобами.

Работы по гидроизоляции

Гидроизоляцию колодца можно сделать своими руками, бывает она внутренняя и внешняя. Гидроизоляция изнутри – это заливка бетонным раствором или специально предназначенным составом. Гидроизолирующими материалами промазывают трещины, ямки, способные разрушаться при контакте с влагой. Чтобы не ухудшить вкусовые качества питьевой воды, для гидроизоляции не советуют использовать составы с битумом.

Чтобы оформить внешнюю гидроизоляцию, делают замок из глины. Для этого роют траншею по кругу верхних колец, ширина которой 50 сантиметров и глубина 200 см. Траншея заполняется глиной и трамбуется. Получившуюся поверхность заливают бетоном и откачивают жидкость на протяжении двух-трех недель. Первое время пользуются колодцем только в бытовых целях и только после лабораторных исследований употребляют воду пищу.

Установка колодца из бетонных колец на даче своими руками

Когда перед владельцем загородного дома возникает задача обеспечения его чистой водой для питья и орошения сада и огорода, большинство начинают рассматривать вариант с возведением колодца из бетонных колец. При этом даже отсутствие опыта в подобном деле не может стать серьёзной помехой, поскольку можно заранее ознакомиться с технологией его строительства, разобравшись с ключевыми нюансами этих работ.

Выбор места колодца

Приступая к строительству колодца, первым делом необходимо подобрать для него подходящее место. Для этого потребуется вначале получить наиболее полные сведения о воде и водоносном горизонте. Вы упростите себе решение этой задачи, если обратитесь в геологоразведочные организации района или области. Также ценную информацию вам могут предоставить соседи касательно качества воды, а также ее сезонных перепадов.

При наличии такой возможности вам не помешает взять у соседей воду на пробу. Анализ же ее можно выполнить в местной и областной СЭС. Причем брать ее нужно не в одном, а в нескольких местах, что позволит обеспечить максимальную достоверность результатов. В том случае, если у вас не получится взять на пробу воду, вам не останется ничего другого, как рассчитывать на итоги геологоразведки. И эта надежда не будет напрасной, учитывая, что эти специалисты располагают собственной картой залегания и пригодности воды.

Правильно поступают те, кто заостряет большое внимание на качестве воды. Именно она влияет на наше здоровье. В процессе своей жизнедеятельности человек создает большое количество отходов, которые попадают в грунт, а через него и в водоносные горизонты. Также негативные последствия могут возникать и из-за геологических изменений. Может быть и такая ситуация, что вы владеете участком, расположенным в относительно экологически чистом месте, однако на расстояние 5 километров при сооружении дороги было создано большое углубление и осуществлялось перемещение грунта. Это привело к проникновению в верхний водоносный слой большого количества вредных компонентов. Степень их вредности и может определить анализ.

Предположим, что после проведения разведки выяснилось, что вода достаточно чистая, и она залегает на глубине до 6 метров. Иными словами, имеются хорошие условия для рытья колодца. Далее нужно выбрать место для него. Тут вы можете положиться на свои личные предпочтения или же обратиться к специалистам-лозовикам. которые, используя рамки или лозы, смогут точно подобрать подходящее место для устройства колодца. Имейте в виду, что создаваемый колодец должен находиться на расстоянии 20 метров от места пребывания животных.

Монтаж колодца из бетонных колец

Еще до того как вы приступите к рытью колодца, вам следует выяснить состав грунта в месте, выбранном для землеройных работ. Особых трудностей у вас не возникнет, если основу грунта будет составлять песок. Другое дело, если там будет глина или камень-дикарь. В этом случае рытье колодца для вас станет довольно сложной задачей, поскольку такой грунт придется откалывать.

Немало трудностей для вас создаст плывун. Здесь имеется в виду мокрый песок, постоянно находящийся в движении, из-за чего будут перемещаться и конструкции, расположенные на таком грунте. Лучше всего использовать для устройства колодца железобетонные кольца. Причем желательно, чтобы это были изделия с замком, в конструкции которых предусмотрен кольцевой паз, а также соответствующий выступ, позволяющий надежно закрепить конструкцию колец по отношению друг к другу.

Если приобрести вышеописанные кольца ЖБИ у вас не будет возможности, то в этом случае можно остановить выбор и на обычных железных бетонных кольцах. Здесь следует обращать внимание на то, чтобы их диаметр составлял 0,9 метра. Пластиковые кольца могут рассматриваться в качестве одной из альтернатив для устройства колодца, учитывая их низкую стоимость и легкость в сборке. Однако ввиду отсутствия точной информации относительно эксплуатации подобных объектов, сложно рекомендовать такой вариант.

По завершении всех подготовительных мероприятий можно приступать к землеройным работам. Наилучшим для этого временем является период, когда грунтовые воды находятся на минимальном уровне. Ему соответствуют месяцы с августа по октябрь. Еще до начала работ следует позаботиться о месте, где вы будете складировать извлеченный грунт. Общий объем земли составит примерно 5 кубических метров.

Устраивать такое место следует на расстоянии не менее 5 метров от будущего колодца. Причем ширина колодца должны иметь несколько больший диаметр, нежели колец для него. Это позволит легко вогнать их вниз. Лучше всего для этих целей использовать кольца ЖБИ с пазами подходящих размеров. В случае их отсутствия можно просто загнуть монтажные петли внутри и соединить их при помощи сварки. Подобное решение исключит смещение колец в случае движения грунта. По мере извлечения из-под колец грунта они сами будут опускаться вниз, поскольку на них будет давить их собственный вес. Чтобы выдержать объект по вертикали, необходимо пользоваться отвесом.

Следует уделить большое внимание наличию зазоров между бетонными кольцами. Их необходимо тщательно заделать. В противном случае через них будет поступать вода вдоль стенок колец. Также эта операция позволит не допустить просыпания грунта, а также просачивания верхнего, «непитьевого» водоносного слоя. Наилучшую герметичность обеспечивают резиновые уплотнения для бетона. которые следует разместить в пазы между кольцами ЖБИ.

Однако, прежде чем купить такой материал, следует удостовериться о наличии у него медицинского сертификата соответствия. Если такой документ отсутствует, то в этом случае желательно остановить выбор на более простом способе — цементной заделке. Довольно эффективным решением представляется толстая натуральная веревка, которую нужно несколько раз намотать в паз.

После сборки конструкции и заглубления объекта в водоносный слой на расстояние как минимум один метр, можно заняться гидроизоляцией верхней части колодца. С этой задачей можно справиться довольно легко, помня о том, что верхняя часть была предварительно раскопана в целях обеспечения ей большего диаметра по сравнению с используемыми кольцами. Сперва нужно создать верхний гидрозамок. для чего придется заполнить глиной выкопанное пространство между стенками колодца и грунтом и основательно уплотнить его.

Монтаж колодца из бетона со скользящей опалубкой своими руками

Этот вариант устройства колодца мало чем отличается от предыдущего. Его особенностью является то, что стенки не имеют швов. Если увеличить толщину стенок, то это позволит отказаться от использования арматуры. Лучше всего, чтобы стенки сооружения имели монолитную основу. Хотя эффективность этого метода не вызывает сомнений. однако, это займет достаточно много времени. Если заливать бетон, то на затвердевание потребуется выделить не менее 1 недели.

Другие способы

Если хочется сэкономить и избежать серьезных проблем при устройстве канализационного колодца своими руками, то можно создать стенки из бетона. При этом можно рассмотреть и альтернативные решения. Однако следует помнить, что воспользоваться нижеприведенными методами можно лишь при наличии специальных знаний и навыков.

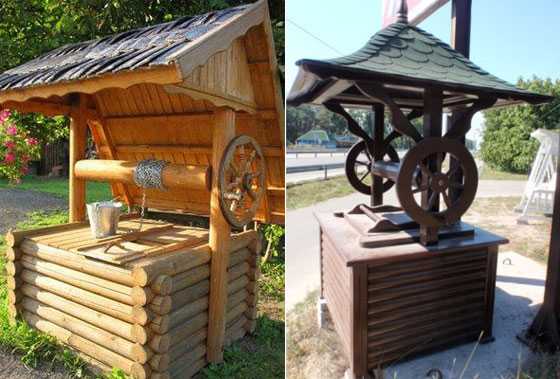

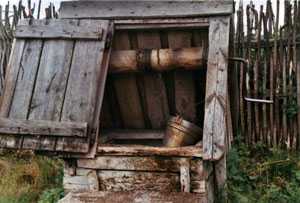

Сруб из дерева

В большинстве своем его делают на основе древесины дуба, вяза или лиственницы. Здесь нет особых отличий в плане технологии монтажа. после того, как конструкция подходящих размеров будет заглублена на необходимое расстояние, нужно нарастить сруб, используя в качестве материала бревна или брус, сооружая его в соответствии с технологией перевязки венцами.

Каменные колодцы

Сразу следует быть готовым к тому, что сооружение такого колодца своими руками будет сопряжено с определенными трудностями. Технология требует выполнения кладки снизу вверх, причем это делается на большой глубине при помощи кирпича или камня-дикаря. Необходимо следить за тем, чтобы были выдержаны размеры колодца, а также технология укладки и одинаковая толщина стенок на всех участках конструкции:

• для кирпичных объектов она не должна быть меньше 25 см;
• для колодцев из камня-дикаря — как минимум 35 см.

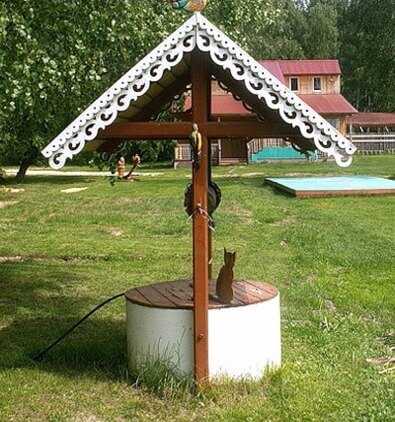

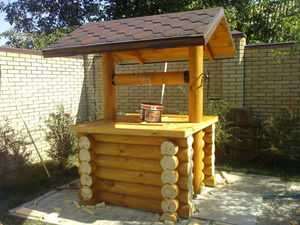

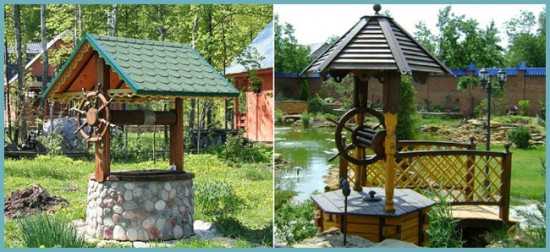

Под ним понимается верхняя, видимая часть колодца, благодаря которой он приобретает уникальный облик. Причем оголовок выполняет не только эстетическую роль, но и выступает функциональным элементом:

• благодаря его наличию исключается попадание внутрь мусора;
• обеспечивается защита от промерзания.

Следует позаботиться о наличии над колодцем навеса, который должен быть настолько широкими, чтобы в 2 раза перекрывал его площадь. Для ограничения доступа в колодец, следует разместить поверх него створки. Сделать это сооружение более привлекательным можно, если добавить к нему ворот, при помощи которого будет подниматься ведро. Причем желательно, чтобы она крепилась не на веревку, а на цепь. что более соответствует традициям.

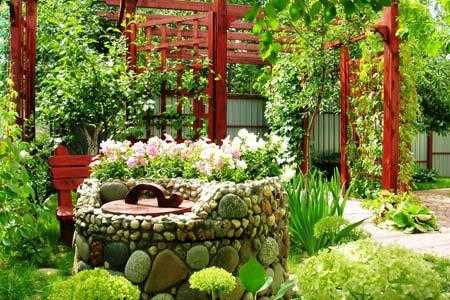

Для украшения прилегающей к колодцу территории, а также дорожки, ведущей к нему, можно использовать тротуарную плитку или же доски. Причем для обеспечения большей выразительности следует выполнять отделку в соответствии с общим стилем усадьбы.

Реалии жизни

Учитывая, что на даче не будет других альтернативных источников обеспечения воды. желательно предусмотреть специальное приспособление, которое автоматизирует процесс ее доставки.

• Несмотря на весь свой привлекательный вид, поливать с его помощью растения можно лишь при наличии специального оборудования. Если потребность в воде для орошения огорода составляет порядка 50 ведер, то наилучшим решением этой проблемы будет установка насоса.
• При выборе варианта его монтажа следует обращать внимание на уровень воды. Это определит, какой лучше приобрести: погружной или поверхностный.
• Занимаясь прокладкой магистрали, следует учесть, что она должна проходить ниже точки промерзания грунта.

Заключение

Хотя колодец и представляется не таким современным вариантом решения проблемы водоснабжения, все же он способен не только украсить участок, но и эффективно справляться со своей задачей. Довольно простым вариантом его устройства является использование бетонных колец. Именно по этой причине справиться с этой задачей способен каждый владелец. Если тщательно ознакомиться с технологией устройства колодца своими руками и подготовить все необходимые материалы, то довольно скоро на вашем участке будет вода в неограниченном количестве. которую можно использовать для решения самых различных задач.

Селезнёв Геннадий Антонович

Колодец своими руками

Для постоянного или временного проживания на загородном участке требуется источник воды, желательно, функционирующий круглый год. Одним из самых простых и недорогих в строительстве источников водоснабжения является колодец, который вполне можно выкопать своими руками, почти не прибегая к услугам спецтехники.

Колодец своими руками

Этап первый. Выбираем место для колодца

Вначале рассмотрим основные требования к месторасположени ю колодца.

1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.

Выбираем место для колодца

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах.

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

• имеют существенные возвышения рельефа;
• расположены неподалеку от скважин или иных водозаборных точек;
• находятся у крутого берега водоема;
• густо засажены акацией либо сосной.

Обратите внимание! Есть также места, где колодец будет давать низкокачественну ю воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Как найти воду для колодца

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.

Откуда появляется вода?

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

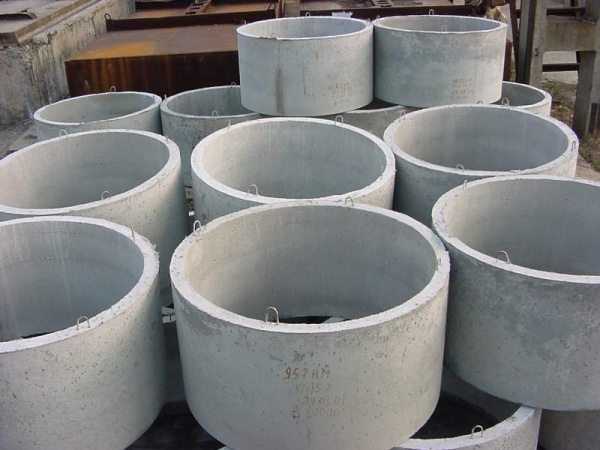

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационны й срок составляет 50 лет), морозостойки и водонепроницаемы.

Высота х Толщина стенки, см

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Этап третий. Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

1. Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца. Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.

Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

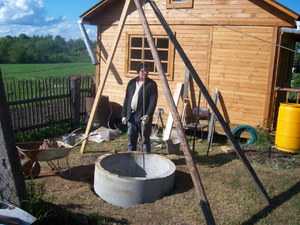

Тренога, к которой подвешена ручная цепная таль

Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.

Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательнос ти.

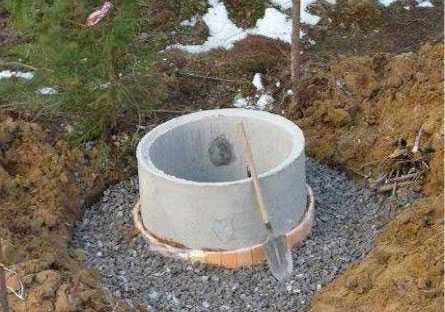

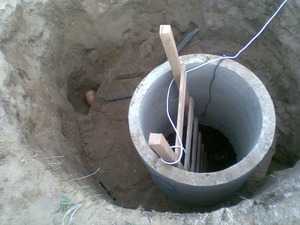

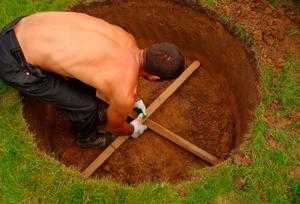

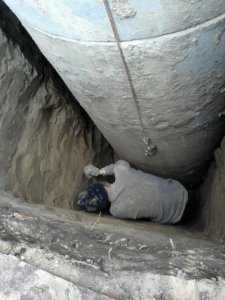

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Установка бетонных колец

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

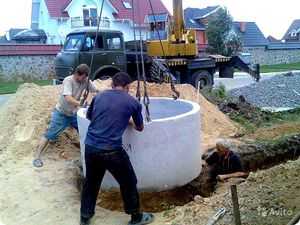

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Источники: http://kladembeton.ru/sooruzheniya/esche/kolodets-iz-betonnyh-kolets-svoimi-rukami.html, http://stoki.guru/vodoprovod/kolodec/ustanovka-kolodca-iz-betonnyh-kolec-na-dache-svoimi-rukami.html, http://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/kolodec-svoimi-rukami.html

rusbyr.ru

инструкции с фото и видео

Сталкиваясь с проблемой водообеспечения загородного участка достаточным количеством воды, большинство потребителей становится перед проблемой выбора – вырыть колодец своими руками или пробурить скважину. Оба варианта доступны и достаточно популярны, да и качество воды в таких водозаборах примерно одинаковое. Решающее значение может иметь уровень живительной влаги в близлежащих колодцах и скважинах и величина сезонных колебаний воды в них.

Содержание статьи:

Колодец или скважина: за и против

Сравнивая эти две возможности нужно учесть такие факторы:

• глубина расположения верховодки, если до нее больше 13 – 15 метров, то технологические и трудозатратные факторы могут повлиять на решение в пользу скважины;
• строить колодец своими руками непосвященному человеку более понятно, визуальный контроль грунтов позволяет понять и уверенно принять решение в различных ситуациях;
• помехи бурению – когда при проходке шурфа попадается крупный камень, место буровых работ приходится переносить. Из ствола колодца извлечь такое препятствие все же проще;
• для рытья колодца нет необходимости применять специальное оборудование, единственный инструмент – лопата с укороченной ручкой и ведро на веревке;
• простота обслуживания – и скважина и колодец со временем заиливаются, но колодец почистить проще;
• возможные перебои в пользовании водой — в колодце таковых не бывает, если он обслуживается регулярно, подача из скважины зависит от наличия электроэнергии и исправности насоса.

Доступные водоносные горизонты

Размещение воды в земле неравномерно и происходит оно в зависимости от геологического строения грунтов в месте водозабора:

Рис.1. Схема расположения водоносных горизонтов в разрезе

1. Первый, самый близкий представляет собой подпочвенный слой, называемый верховодкой. Источник питания – поступление воды из атмосферы в виде осадков – дождя, таяния снега и прочее. В связи с незначительным фильтрующим слоем качество такой жидкости нужно регулярно, не реже одного раза в год, проверять в лаборатории. Глубина залегания этого горизонта обычно не превышает 15 метров, а часто она встречается уже на 3-х – 4-х метрах.
2. Второй слой – это уже грунтовые воды в безнапорных пластах, колебания уровня жидкости в них незначительны. Глубина залегания порядка 30 метров.
3. Далее идут артезианские водоносные горизонты, в нашем случае они не интересны.

И все-таки колодец

Взвесив все обстоятельства, решено – копаем колодец своими руками. Заранее нужно заготовить кольца, их количество зависит от глубины шурфа.

Процесс рытья колодца происходит при участии не менее двух человек, один из которых занимается выемкой грунта, второй – извлечением его на поверхность при помощи веревки и ведра.

Важно! Прежде всего, нужно знать правила безопасности при выполнении этих работ:

1. Человек, находящийся в шахте колодца, должен надеть защитную каску, чтобы обрыв груза или упавший в шахту инструмент не нанес работающему там серьезных травм;
2. Канаты, веревки, кольца – все, что служит для подъема или опускания в шахту должно быть тщательно проверено перед каждым спуском.
3. Копающий ствол шахты работник должен быть оснащен страховкой, а при глубине шурфа более 6 метров – двумя, рабочей и дополнительной.
4. В толще грунта могут встречаться газовые карманы, поэтому нужно время от времени зажигать свечу. Ровное пламя свидетельствует о достаточном количестве кислорода. При неустойчивом мигающем пламени свечи шахту нужно проветривать. Для этого применяется кусок брезентовой ткани, который привязывают на веревки и несколько раз поднимают – опускают, чтобы проветрить шахту. Улучшение газообмена производится также с применением вентилятора.

Технологи рытья шахты колодца

Процесс выглядит следующим образом:

• в выбранном месте роется приямок на глубину приблизительно равную высоте кольца;
• в него нужно опустить первое кольцо;
• дальнейший процесс продолжается выемкой грунта с одновременным подкапыванием опорного основанием кольца. В результате кольцо проседает под собственным весом;

Внимание! Если движение бетонной обсадки остановилось, значит, получился перекос при осадке. Чтобы выровнять колонну, нужно наложить поверх кольца деревянный щит и нагрузить просевшую сторону камнями или мешками с песком. Это нужно делать, пока оседание колонны не возобновится.

• когда верхний торец кольца сравняется с поверхностью грунта, на него нужно установить следующее и подогнуть имеющиеся на кольце скобы;
• выемку грунта лучше производить, используя треногу с блоком. Ее можно изготовить из подручных материалов, но обязательным элементом является тормоз, способный остановить емкость с грунтом в случае его падения в шахту;
• признаком приближения к водоносному слою является увлажнение грунта и изменение его состава в сторону увеличения количества песка;
• вскрытие водоноса определяется по струйному поступлению воды в шахту;
• устройство фильтра состоит в размещении на дне колодца слоя речного песка, затем его нужно засыпать гравием в смеси мелкой и средней фракций слоем примерно 15 – 20 см. Верхний слой фильтра должен состоять из камней размером более 5 см таким же слоем.
• необходимым элементом колодца является глинистый замок в верхней части бетонной колонны. Для этого роют яму конической формы в ее верхней части. Для устройства замка лучше использовать хорошо размоченную водоупорную глину в консистенции густой сметаны с толщиной слоя не менее 25 см. Диаметр глинистого замка должен быть не менее 1,5 метра от стенок колодца. Такое устройство позволяет не допустить прямое попадание воды в колодец при сильных дождях или паводках.

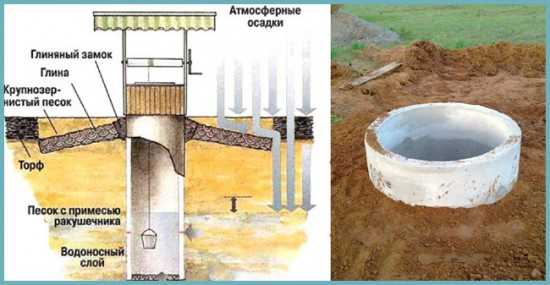

Рис.2. Схема устройства глиняного замка в верхней части бетонной колонны колодца

Для защиты устья водозаборного устройства на уровне грунта устраивается навес с воротом для поднятия емкости с водой, крышкой для защиты от мусора и несанкционированного падения в шахту. Следует заметить, что капитальное верхнее строение колодца лучше сделать спустя приблизительно год поле начала его эксплуатации, когда уплотнится грунт и окончательно усядется на место бетонная колонна.

По окончанию рытья колодца нужно устроить гидроизоляцию бетонных стенок, применяя для этого гидрозащитный цементный раствор. Категорически не рекомендуется применение растворов на основе или с применением битума, такой материал способен испортить воду не только в данном колодце, но и во всех водозаборах в окрестности.

Важно! Заделке подлежат не только швы между кольцами, но и различные трещины и сколы на поверхности колец.

Рис.3. Примеры исполнения защитных устройств на устье колодца

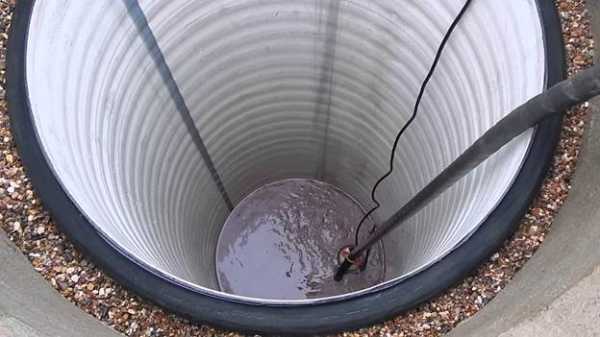

Бесшовный пластиковый колодец

Такое сооружение устроить легче, чем колодец из бетонных колец, да и стоить оно будет дешевле. Технология выглядит следующим образом:

1. Необходимо рыть яму произвольного сечения и размером порядка 70 – 80 см. Глубина ее может быть различной, нужно докопаться до появления влажного грунта из смеси глины и песка.
2. Дальнейшее углубление производится в виде зумпфа, то есть – круглого углубления в грунте, выполняемого с использованием садового или шнекового бура с возможность удлинения штока за счет вставок. Диаметр бура предпочтителен приблизительно в пределах 450 – 500 мм, в зависимости от того, какой размер пластиковой трубы намечено использовать в качестве водозабора.
3. При таких условиях можно добуриться до воды, углубившись в грунт еще на 2,0 – 2,5 метра.
4. Подготовка трубы к спуску в зумпф заключается в устройстве фильтра на нижнем ее конце

Рис.4. Колодец из бесшовной пластиковой трубы

Применение гофрированной трубы обусловлено тем ее свойством, что она лучше гладкой выдерживает боковое сжатие. В то же время, на ней проще изготовить фильтрующее устройство. Для этого во впадинах гофры нужно просверлить множество отверстий диаметром приблизительно 20 мм. Затем перфорированный участок и торцевое отверстие обматывают тканью из геотекстиля в несколько слоев и закрепляют, обматывая нержавеющей проволокой диаметром 1,5 – 2,0 мм.

5. Трубу помещают в зумпф и засыпают песком и гравием. Устройство глинистого затвора также обязательно, как и в случае с бетонным колодцем.
6. Производят прокачку полученного водозабора до появления чистой незамутненной воды, обычно для этого требуется не более часа времени.

По надежности такой колодец не уступает бетонированному сооружению, а по качеству фильтрации жидкости значительно его превосходит.

Размер пластиковой трубы подбирается таким образом, чтобы воду можно было брать как насосом, так и любым сосудом при помощи классического ворота.

Заключение

На основании изложенного, очевидно, что вода на участке может быть получена вполне доступными самостоятельными действиями и без значительных материальных затрат. Успехов вам!

Советуем почитать: Копка колодцев

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

видео-инструкция как сделать своими руками, особенности изготовления, размеры, фото

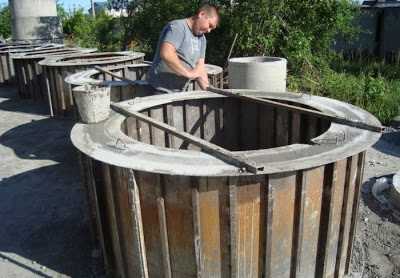

Даже если у вас нет особых навыков в бетонировании, вы все равно сможете сделать колодец с помощью сборных колец из железобетона. Если приобрести готовые для вас будет дорого, да и не всегда их качество может быть на высоте, проще сделать эти элементы самостоятельно. Ниже в статье будет рассказан подробно о том, как правильно сделать колодец из бетонных колец, обустроить его и на что обратить внимание при строительстве.

На собственном участке вы можете изготовить облегченный вариант конструкции, при этом размеры бетонных колец для колодца составят: Ø 900 мм, высота – 900 мм, толщина стенки – 70 мм.

Изготовление бетонного колодца

Совет: определение точек прохождения по вашей территории водоносного пласта предоставьте специалистам-геологам, знакомым с подземным состоянием вашего района.

Подготовьте инструмент

• Лопаты: штыковую, совковую и саперную;
• Бетономешалку или емкость для ручного приготовления бетонного раствора;
• Лебедку на треноге, свободно свисающий ролик или другое устройство, которое позволит быстро и легко поднимать грунт с глубины шахты во время работы;
• Ведра для грунта;
• Погружной насос, лучше центробежный;
• Резиновый поливочный шланг;
• Кельму;
• Молоток;
• Ножовку или электрическую пилу по дереву;
• Трос или цепь;
• Веревочную лестницу.

На фото – схема колодца из ж/б колец

Для колец приготовьте цемент М-500, песок, гравий и арматуру Ø 5-8 мм.

Опалубка:

• металлические листы;
• крепление — болты с гайками;
• солидол для обмазки крепежа.

Приготовьте кольца для колодца

Ниже предлагается инструкция, которая поможет недорого изготовить бетонные части:

1. Положите на ровную поверхность участка щит, изготовленный из досок, можно взять толстую фанеру. Его размеры должны на 300-400 мм превышать диаметр бетонного кольца для колодца. Для удобства и надежности опалубку изготовьте из 2-х слоев кровельного железа.
2. Добавьте к каждой полосе железа около 40 мм, чтобы соединить их в кольцо. Для чего просверлите на концах полос по 2 отверстия на каждой стороне листа, пропустите через них болты и закрепите гайками. Последние для удобства установите с наружной стороны опалубки.

Установка и заливка опалубки

3. Закрепите опалубку на щите, используя 3-4 деревянные распорки. Чтобы повысить прочность бетонных колец, используйте кольцевую арматуру Ø 5-8 мм, добавив к ней вертикальные стойки из нее же. Поставьте 2 кольца по высоте опалубки.
4. Приготовьте растворсвоими руками, для чего возьмите 1 часть цемент, 3 части песка и 4 части промытой щебенки, как можно меньшей фракции. При этом запомните, что для 2-х нижних колец соотношение в бетонной смеси должно быть 1,5:2:4.
5. Для приготовления раствора воспользуйтесь емкостью или бетономешалкой. Следите, чтобы песок с цементом тщательно перемешались между собой. Для этого добавляйте воду по чуть-чуть, так как вам нужен густой раствор, который повысит качество кольца.
6. Добавьте к готовой смеси щебенку и снова тщательно перемешайте. Лопатой заполните раствором опалубку и хорошо утрамбуйте его деревянным бруском.
7. После заполнения ее на¼, опустите в смесь арматурное кольцо, по его наружной части установите арматурные стойки, примерно 6-8 штук высотой 800-850 мм. Следующее арматурное кольцо поставьте после заполнения на ¾. На последнем этапе заполните опалубку полностью.Цена данной конструкции может в 2 и более раза быть меньше рыночной.

Для соблюдения равномерности толщины кольца, можно в опалубку установить 5 деревянных вкладышей длиной 70 мм, которые удалите после демонтажа.

Следите, чтобы во время набора крепости бетона, конструкцию не подвергать сотрясательным движениям. Разберите опалубку осторожно спустя 8-10 дней, кольцо поднимите на ребро и перекатите на другое место, опустив на грунт на 2 рейки. Окончательно затвердеет конструкция спустя 20 суток.

Готовые изделия

Остальные бетонные кольца сделайте аналогичным способом. Их количество будет зависеть от глубины колодца, в среднем достаточно 6-12 штук.

Совет: оставьте в верхней части 2-го кольца, считая от поверхности, отверстие для трубы насоса, по ней вода из источника будет поступать в жилье.
Если не предполагается устройство водопровода, этого делать не нужно.

Установка колец

1. Изготовление колодцев из бетонных колец производите только после того, как все элементы будут готовы.
2. Выкопайте котлован диаметром 1300-1500 мм, поставьте в него кольцо и начните подкапывать грунт внутри него. Оно должно опуститься на уровень земли под своей тяжестью.
3. Поставьте следующее и повторите процесс.

Установка колец из ж/б вручную

Совет: когда кольца не опускаются под своим весом, значит, вы ушли в сторону от вертикальной оси.
Для продолжения работы положите на верхнее кольцо деревянный щит и набросайте на него побольше грунта, камней, чтобы создать давление.
Через некоторое время бетонные кольца осядут, и тогда снова можно продолжить процесс.

4. Приготовьте несложный подъемный механизм, после установки второго кольца. Он будет состоять из двух треног, которые нужно поставить по двум сторонам кольца, положить на них толстостенную трубу Ø50 мм. Закрепить на нее кронштейн с роликом или шкивом, можно применить лебедку.
5. Перебросьте через шкив цепь или металлический трос, чтобы с их помощью поднимать ведро с грунтом из шахты.
6. Закрепите кольца цементно-песчаной смесью, надежно заделав стыки снаружи и внутри. Над уровнем земли верхнее кольцо поднимите не менее чем на 400 мм.
7. Когда в колодце начнет появляться вода, продолжайте углубляться. Если поток усиливается, для откачки примените погружной насос, одновременно увеличив глубину на полметра.

Совет: когда уровень воды увеличивается слишком быстро, а также проявились водоносные жилы, работу прекратите.

Нюансы работы

Когда колодец наполняется водой, происходит намытие мелкого песка-плывуна, который следует убирать с помощью насоса. Так как полностью убрать его не получится, спустя месяц процедуру обычно повторяют.

Убирать песок нет необходимости тогда, когда полностью откачанный колодец наполняется водой примерно за 16-20 ч. Это говорит о том, что водоносные жилы функционируют правильно и никакие засоры им не мешают.

На дне готового колодца необходимо сделать донный фильтр. Для чего укладывают первый слой из хорошо вымытых больших камней, а сверху насыпьте второй из хорошо промытого щебня или гравия средних фракций.

Совет: сделайте по периметру верхнего кольца глиняный замок слоем 300-400 мм, который поможет защитить шахту колодца от верховодки.

Если наклонилась шахта

Как уже было сказано выше, нередко у копателей-новичков ствол шахты искривляется. Есть еще два варианта, как исправить данную неприятность.

При этом не стоит паниковать, а лучше дайте объективную оценку случившемуся:

• если предполагается использовать ведро для поднимания воды на поверхность, тогда, чем вертикальнее будет ствол, тем удобнее;
• когда же решено пользоваться насосом, то ему, в принципе, будет все равно, какой угол.

Поэтому, можно докапать колодец, выровнять верхнее кольцо, чтобы никто не догадался, и было красиво. Хорошо заделайте цементным раствором клинообразный широкий шов между последними кольцами и можно эксплуатировать колодец.

Где следует копать

Если вы решили все же выровнять колонну, вам необходимо будет выбрать определенную часть грунта с наружной стороны колец. Процесс будет длительный и трудоемкий, возможно, что придется копать чуть ли не до низа шахты.

Выравнивание колодца из ж/б

Ширина котлована должна позволять работать, не прижимаясь к стенкам колец. При этом следует быть очень осторожным, так как колонна в любую секунду может пойти в сторону и придавить.

Вывод

Колодец из ж/б колец сегодня стал привычным сооружением. Если вас не устраивает стоимость бетонных колец для колодца, их можно изготовить самостоятельно, используя опалубку, арматуру и бетонный раствор. При устройстве колодца необходимо быть внимательным и не торопиться, а в случае проблем, принимать взвешенные решения, лучше советуясь со специалистами. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

kolodec.guru

поиск места, обустройство своими руками

Вода на приусадебном участке необходима для богатых урожаев и комфортной жизни. Современные технологии хороши своим удобством, но не всегда отличаются надёжностью, поэтому многие подумывают о рытье колодцев по примеру прадедов. Такие садоводы стремятся свести к минимуму свою зависимость от служб водообеспечения. К тому же затраченное время и средства с лихвой компенсируются надёжным поставщиком качественной воды.

Подготовка к работам

Перед началом работ любой здравомыслящий человек стремится посчитать затраты и свои возможности. Чтобы решить такую серьёзную задачу, как вырыть колодец, необходима тщательная подготовка. Такая работа сопряжена с хорошей профессиональной подготовкой, и к тому же она небезопасна, поэтому лучшим решением является приглашение настоящих специалистов.

Но если домовладелец уверен в своих силах и не боится трудностей, он может справиться с задачей собственными силами. По крайней мере, освоив все этапы строительства колодца, будет легче контролировать процесс, если все же пригласить работать наёмную бригаду.

Инструменты и материалы

Из инструмента понадобятся, прежде всего, копательные принадлежности:

• Острые штыковые лопаты с короткими черенками;
• Совковая лопата для выборки грунта;
• Кирка или лом для прохождения твёрдых слоёв почвы;
• Вёдра или ёмкость для подъёма грунта;
• Тренога для подъёма и опускания грузов;
• Качественные верёвки;
• Водяной насос для откачивания воды;
• Ёмкость для разведения цемента или бетономешалка.

Основные материалы, которые понадобятся, если рыть колодец своими руками — это бетонные кольца, цемент, песок и вода. Для изготовления водяного фильтра будет нужна речная галька, более крупные камни, возможно, деревянный осиновый щит и изоляционный материал.

В зависимости от конструкции колодца материалы и их количество могут отличаться. На что обращают основное внимание при выборе необходимого: качество и соответствие требованиям правил безопасности, экологическую надёжность и материалы в достаточном количестве, чтобы закончить проект.

Выбор места

Ещё одним важным этапом строительства является выбор места для будущего колодца. Поскольку видеть сквозь землю людям не дано, приходится прибегать к другим методам, чтобы найти наиближайший водоносный слой на участке.

Существует несколько способов отыскать наиболее подходящее место:

• Самый простой метод. Обращают внимание на соседние участки, где есть колодцы и, соответственно, выбирают место недалеко от них.
• Анализ растущих деревьев на участке. Наблюдают за островками растений одного вида. О близком залегании грунтовых вод говорят травы лох, камыш, тростник, сарсазан. В этом случае до воды не более пяти метров. Если преобладают люцерна, полынь, солодка, чий блестящий, то копать, возможно, придётся до пятнадцати метров в глубину.
• Наблюдение за природой. Более обильное выделение росы на отдельных участках свидетельствует о неглубоком залегании водяного слоя. Над такими местами могут виться комары и мошки, там гуще растительность.
• Народные методы. Методы поиска с помощью ивовой рогатки или специальных металлических рамок требуют опыта и вряд ли подойдут новичку. Но есть способ, который может применить каждый. Для него нужны несколько неглазированных глиняных сосудов, их заполняют высушенным в духовке силикагелем или крошкой керамических кирпичей, тоже просушенной в печи. Ёмкости тщательно взвешивают и записывают результат, потом закапывают на полтора метра вглубь в предполагаемых местах для колодца. Через сутки их выкапывают и снова взвешивают. Где виден заметный рост веса, там вода к поверхности ближе всего.

При выборе места обращают внимание на соседство экологически вредных мест: туалетов, септиков, помещений с животными, мусорных ям. Расстояние от колодца до них должно быть не менее пятидесяти метров. Нельзя копать колодец ближе десяти метров от капитальных строений.

После выбора места и подготовки инструмента и материалов переходят к строительству колодца.

Основной процесс

Существует много разных видов колодцев, но в последнее время самыми популярными являются бетонные. Их делают или из готовых колец, или отливают бетонными секциями самостоятельно. Рассмотрение обоих видов помогает выбрать лучший.

Из готовых колец

Для строительства такого колодца понадобятся специальные бетонные кольца, желательно разной высоты, но одного диаметра и одинаковой толщины. Сама технология рытья колодца из бетонных колец очень проста:

1. В местах строительства размечают круг нужного диаметра и роют яму для первого кольца.
2. Используя треногу, опускают кольцо в яму.
3. Копают яму дальше, подкапывая под стенки кольца, пока оно не опустится до уровня установки нового кольца.
4. Скрепляют кольца специальным раствором.
5. Повторяют операции до достижения водоносного слоя.
6. Откачивают поступающую воду и углубляются ещё, чтобы в колодце могло набираться достаточное количество воды.
7. Делают водяной донный фильтр.
8. Оборудуют верхнюю часть колодца.

При строительстве такого сооружения важно хорошо выбирать бетонные кольца, чтобы они были качественными, не изношенными и не имели механических дефектов.

Отливка из бетона

Выкопать колодец своими руками без колец намного проще и дешевле. К тому же он более экологически чистый и долговечный. Для строительства нужна арматура, цемент и песок, если доступны дешёвая галька или гравий, то и их можно добавлять в раствор. Также для опалубки понадобятся два короба разного диаметра. Впрочем, можно строить сооружение квадратной формы, тогда получится обойтись простыми деревянными щитами.

1. Устанавливают опалубку для первой секции колодца на месте его размещения.
2. Вставляют арматуру внутрь.
3. Разводят бетон и заливают секцию.
4. Выжидают не менее суток до затвердения и снимают.
5. Выкапывают яму под секцией до её полного погружения.
6. Повторяют предыдущие операции до тех пор, пока не дойдут до водоносного слоя.
7. Заканчивают строительство так же, как и в предыдущем варианте с кольцами.

При строительстве такого сооружения следует учесть, что на него требуется значительно больше времени, чем при первом варианте с готовыми кольцами. Но его надёжность и экономичность стоят того, чтобы выбрать именно этот проект.

Установка донного фильтра

Для приемлемой чистоты воды в колодце необходимо оборудование донного фильтра. Без него вода будет мутной или дно быстро заилится, а уровень воды обмельчает. На выбор фильтра влияет состояние дна колодца.

• Дно из твёрдых пород глины с родниками. Фильтр не нужен, лучше фильтровать воду, если потребуется.
• На дне мягкая глина, которую размывает вода. Оборудуют трёхслойный прямой фильтр. Каждый слой около пятнадцати сантиметров в толщину. Первый слой — большие камни, второй — крупная галька, третий мелкая речная галька.
• Песчаное дно. Здесь также засыпают три слоя примерно такой же толщины. Первый — чистый песок из реки, второй — мелкая галька, третий — крупный гравий.
• Дно попало на плавун. Устанавливается специальный осиновый или дубовый щит по форме дна. В нём просверливают много сантиметровых отверстий. Оборачивают геотекстилем и сверху укладывают большие камни, чтобы щит не всплывал.

После установки донного фильтра берутся за оборудование верха колодца, его подъёмного механизма. Также продумывают теплоизоляцию и занимаются оформлением внешнего вида.

Техника безопасности

Строительство колодца — непростое дело и очень опасное, поэтому лучше доверить его специалистам. Но решившись на самостоятельное осуществление проекта, копатели сами берут на себя ответственность за свою безопасность. Правила, которые соблюдают такие работники, несложные:

• Сразу огораживают место работ от доступа детей и посторонних. Табличка с предупреждением об опасности может помочь предупредить неосторожных.
• Грунт увозят на безопасное расстояние от ямы. Это не менее трёх метров от края колодца.
• Работающий внизу работает в каске и со страховочной верёвкой. Смену копающего производят как можно чаще.
• Регулярно проверяют надёжность верёвок и всех крепежей.
• При подъёме находящийся внизу внимательно следит за процессом и стоит в стороне от траектории возможного падения грунта.
• Тара для подъёма грунта должна быть очень надёжной. Хорошо продумывается основательность ее крепления к подъёмному механизму.
• После окончания работ надёжно накрывают яму, чтобы в нее не упали посторонние.

Соблюдая эти несложные правила, строители обеспечат свою безопасность. Вырыв колодец собственными руками, любой дачник будет гордиться тем, что сумел решить такую сложную задачу. К тому же он обеспечит себя и свою семью надёжным источником столь необходимой воды.

pion.guru

Как правильно сделать колодец из бетонных колец?

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец, важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

• Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
• Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
• Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

Схема устройства колодца.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

• Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
• Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
• Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Вернуться к оглавлению

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать бетонные кольца и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Вернуться к оглавлению

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

Скобы для колодца.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо. Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Вернуться к оглавлению

Строительство с поочередной установкой колец

Строительство колодца по методу поочередной установки колец.

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине. Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

Вернуться к оглавлению

Установка колец в готовую шахту

Метод строительства колодца: установка бетонных колец в шахту.

Возведение колодца также может выполняться установкой колец в готовую шахту. Данная технология подразумевает поочередный спуск колец в окончательно подготовленную скважину. Однако установка колец в уже готовую шахту не пользуется популярностью и применяется не для всех видов почв. Существует риск обрушения земли еще до момента укладки колец, поэтому такой метод более опасен.

Недостатком метода установки колец в готовую конструкцию является необходимость в подъемном механизме, который необходим для опускания деталей в яму. С помощью крана кольца погружают в шахту друг на друга и фиксируют скобами.

Вернуться к оглавлению

Работы по гидроизоляции

Гидроизоляцию колодца можно сделать своими руками, бывает она внутренняя и внешняя. Гидроизоляция изнутри – это заливка бетонным раствором или специально предназначенным составом. Гидроизолирующими материалами промазывают трещ

otoplenie-help.ru

Как правильно копать колодец: инструкция

Как правильно копать колодец

Как правильно копать колодец

Колодцы с давних времен являются постоянным, возобновляемым источником питьевой воды и воды для бытовых нужд. Несмотря на его простой внешний вид – немногим известно как правильно выбрать под него место и как правильно копать колодец. Но всем этим премудростям можно обучиться самостоятельно.

схема колодца

Выбираем место для колодца

Содержание статьи

Для того, чтобы выбрать правильно место для колодца на вашем участке – нужно просто последить за природой. Как правило, водоносные слои подходят близко к тем местам, где имеется густая и высокая трава, где утром наблюдается обильная роса, а вечерами собирается туман. Существует и довольно экзотический народный выбор места для колодца, например, использование маятника или исследование с помощью лозы.

водоносный слой

Самым простым способом определения наличия водоносного слоя будет проверка наличия колодца у соседей. Водоносные слои обычно простираются на несколько квадратных километров и риск ошибиться в таком случае минимальный. Но при выборе места под колодец «в чистом поле» предварительно все-таки лучше пробурить разведывательную скважину.

Возможно, Вас заинтересует информация о том, как выкопать колодец

Но при выборе места для расположения надо решить, что выбрать скважину или колодец. Но также важно учитывать и санитарные правила. Колодец на вашем участке должен размещаться на максимальном удалении от потенциальных источников загрязнения, таких как мусорная свалка или выгребная яма.

Водоносные слои

Водоносные слои в грунте могут располагаться на различной глубине и в зависимости от этого, добываемая из них вода может называться верховой, почвенной, грунтовой и артезианской.

Если вы намереваетесь использовать воду из колодца исключительно для бытового применения, например для полива – достаточно забирать воду с глубины до 20 метров. Строительство колодца большей глубины считается нецелесообразным – в этом случае, при большой глубине водоносного слоя лучше пробурить скважину и поставить водяной насос. В то же время колодец не должен быть слишком мелким, иначе проникающая в него верховая вода с горизонтов до 5 метров испортит почвенную и грунтовую воду и сделает ее непригодной для питья.

копка колодца

При выборе между скважиной и колодцем решающее слово играет бюджет вашего сооружения. Колодец из готовых железобетонных колец обойдется вам дешевле. К тому же качественно изготовленные железобетонные кольца для колодца прослужат в вашем колодце не менее полувека. Обслуживание колодца тоже выглядит проще, по сравнению со скважиной. Во всяком случае удаление ила со дна колодца и замена фильтрационной подушки менее трудозатратна, чем бурение новой скважины.

Копаем колодец правильно

В принципе, приступить к строительству колодца можно в любое время года. Но лучше всего это делать поздней осенью, когда земля еще не замерзла и легко копается, а вода в грунте ушла на значительную глубину. Так вы облегчите свой труд и сможете добраться до более глубокого, а значит и до более чистого и насыщенного водоносного слоя. В течении года уровень грунтовых вод может подниматься и опускаться на величину до двух метров. Таким образом, строительство колодца при максимальном уровне грунтовой воды может привести к тому, что летом в жаркое время воды в нем просто не будет.

Правила строительства колодцев

Никаких инженерно выверенных правил строительства колодцев не существует. Это настолько древнее искусство, что оно осталось за рамками строгих строительных правил.

колодец из бетонных колец

Сформировавшаяся за века практика показывает, что с копкой колодца лучше всего справляется бригада из трех человек. При этом обычно не используется никаких средств механизации. Один человек постоянно находится на дне, углубляя колодезную шахту и наполняя выбранным грунтов ведра. Второй человек вытаскивает с помощью веревки и вороты выбранный грунт в ведрах и вытаскивает его на отвал. Третий человек находится в резерве, а затем происходит круговая замена. Работа в забое на дне колодца довольно трудна – температура на этом участке не превышает 10 градусов, и атмосфера никак не вентилируется.

Для того, чтобы работникам было легче вытаскивать наполненные землей ведра – над устьем колодца строятся козлы и устанавливается ворот. Впрочем при современном уровне механизации оголовье колодезной шахты можно оборудовать и электрической лебедкой.

Наиболее простым способом защиты стенок колодезной шахты является использование железобетонных колец. Для этого на выбранном месте устанавливается готовое кольцо. Выборка грунта происходит внутри кольца и оно под действием силы тяжести постепенно входит в землю.

Возможно, Вас заинтересует информация о том, что такое полимерно песчаный колодец

Вокруг кольца также выбирается грунт примерно на уровень половины высоты. Во-первых это позволит соединять кольца между собой, а во-вторых затем послужит котлованом для формирования гидрозамка и отмостков.

Между собой железобетонные кольца лучше всего соединить за транспортные проушины стальной проволокой. Для того, чтобы добиться жесткой фиксации проволока закручивается прочным металлическим предметом.

Обратите внимание, что кольца колодца должны находиться точно друг над другом. Их смещение по горизонтали может привести к образованию щелей, через которые в колодец будет поступать неочищенная грунтовая вода.

Определить близость водоносного горизонта можно по похолоданию в шахте колодца и по появлению родничков и росе на стенах.

Наращивание стенок шахты из колец происходит вплоть до выбранного водоносного слоя. Обычно за одну рабочую схему в колодец устанавливается 2-3 кольца высотой 90 сантиметров.

На дне колодца при достижении водоносного слоя формируется фильтрующая подушка. Для нее лучше всего использовать речную гальку и кварцевый песок.

Защищаем колодец от поверхностной воды

Вода в колодце должна поступать исключительно снизу, через фильтрующую подушку. Для того, чтобы предотвратить попадание неочищенных грунтовых вод – стыки между бетонными кольцами гидроизолируются. Для этого может использоваться жидкая гидроизоляция, наносимая кистью или валиком.

Кольцевую канаву возле оголовка колодца необходимо заполнить смесью песка и гравия, а затем устроить там гидрозамок из слоя водонепроницаемой глины.

После первого наполнения колодца водой – всю жидкость из него необходимо откачать. Проще всего это сделать при помощи электрического насоса. Повторить эту процедуру можно несколько раз – таким образом колодец «раскачивается».

Оформляем оголовок колодца

В верхней части колодца в обязательно порядке устанавливается крышка или крыша, которая защищает его от атмосферной влаги. Выбор стилистики оформления оголовья колодца зависит исключительно от эстетических предпочтений хозяина. Можно сформировать деревянный сруб и установить классический ворот с цепью или тросом. А можно сделать колодец в стиле «хай-тек», оборудовав колодец электрическим насосом.

колодец с журавлем

Оформление колодца лучше проводить через некоторое время после окончания его строительства, когда грунт вокруг его оголовка осядет. В этом месте необходимо сделать отмостку. Ее можно как отлить из бетона на песчано-гравийной подушке, так и выложить посредством тротуарной плитки.



деревенский колодец

Что выбрать: колодец или скважину

С точки зрения чистоты воды колодец вовсе не является идеальным сооружением. Забор воды в колодцы идет с не очень большой глубины и степень ее очистки оставляет желать лучше. Колодезная вода не идет ни в какое сравнение с чистой водой из артезианской скважины. После дождей и в периоды высокой грунтовой воды – колодец может становиться мутным. Одним из решающих факторов, определяющих чистоту воды в деревенских колодцах общественного пользования являлся интенсивный водозабор, вследствие чего вода постоянно проходила через фильтрующую подушку и очищалась. При индивидуальном использовании поддерживать чистоту колодца довольно проблематично.

бурение скважины

Обслуживание колодца

Для того, чтобы колодец на вашем участке служил вам верой и правдой его необходимо регулярно чистить. В случае попадания какого-либо предмета в колодец, способного вызвать загрязнение воды — необходимо сразу же предпринять меры к его удалению.

Ремонт колодца из бетонных колец заключается в регулярной проверке его состояния, очистке и, при необходимости – дезинфекции. Проводить очистку регулярно используемого колодца лучше не реже, чем раз в год.

Для проведения очистительных работ из колодца выбирается вся вода. Лучше всего это сделать при помощи электрического насоса. После этого в колодец спускается работник и с помощью защищенной лампы исследует состояние внутренней поверхности колодезной шахты.

Затем поверхность шахты очищается от мусора. Особое внимание следует обратить на появляющиеся трещины или щели. Необходимо срочно предпринимать меры по их герметизации. Для этого используется цементно-песчаный раствор с добавление жидкого стекла или специальной гидроизолирующей присадки. Также щели в колодце можно герметизировать специальными растворами. При большой щели лучше разместить в ее глубине размятую и размоченную глину, образовав гидрозамок, а затем уже бетонировать щель.

Ели вы обнаружите большое загрязнение фильтрующей подушки, то ее также можно заменить с использованием тех же материалов.

Возможно, Вас заинтересует информация о том, как углубить колодец из бетонных колец

В экстренных случаях можно проводить дезинфекцию колодца. После полной откачки воды вся его внутренняя поверхность обрабатывается раствором хлорной извести. Затем поступившая в колодец вода несколько раз откачивается.

Как правильно копать колодец: видео

схема колодца

Как правильно копать колодец

водоносный слой

копка колодца

колодец из бетонных колец

колодец с журавлем

деревенский колодец

бурение скважины

kanalizaciyaseptik.ru

Как сделать колодец своими руками из дерева и бетонных колец

Водоснабжение на даче является одной из важнейших и жизненно необходимых коммуникаций. Ведь от этого зависят полив сада и огорода, возможность оборудования удобств (душ, туалет, баня), приготовление пищи.

Водоснабжение может быть как от общего водопровода, так и частное – от колодца или скважины. В этой статье мы расскажем вам о втором случае – частном водоснабжении.

Сейчас не проблема нанять специалистов, чтобы пробить скважину. Но если нет возможности сделать скважину и установить насос для подачи воды, вам придется носить воду ведрами из колодца.

А что делать, если нет поблизости такого колодца? Правильно, нужно сделать собственный колодец! А как это сделать мы вам сейчас расскажем.

Как сделать колодец своими руками

Что строить – колодец или скважину – зависит от того, насколько глубоко находиться вода под землей. Если глубина доходит до 10м, то есть смысл построить колодец. А если глубже – делают скважину (только если в грунте мало камней, иначе лучше отдать предпочтение колодцу).

Итак, мы останавливаем свой выбор на колодце.

Колодцы бывают нескольких видов – каменные, деревянные, бетонные, кирпичные. Колодец состоит из  облицовки внутри (камень, дерево, бетон, кирпич), подъемного ворота и крыши. Расскажем о каждом из видов колодцев подробнее.

По степени заглубления колодец может быть совершенным (с подпором воды, с зумпфом) и несовершенным.

Несовершенный (другое название ключевой) не полностью погружается в водоносный слой и вода поступает через водоприемник на дно колодца. Он строится, если ваша суточная потребность в воде не велика. В противном случае строиться совершенный тип колодца.

Совершенный колодец погружается в водоносный слой полностью или с заглублением ниже него (совершенный с зумпфом). Чем глубже заглубление, тем больше воды в вашем колодце. При построении совершенного колодца в стенках ниже линии зеркала воды делаются отверстия для поступления воды.

Колодец из кирпича или камня

Роем круглую шахту в диаметре до 1 м.  Толщина кладки зависит от глубины колодца – до 6 м в один кирпич (25 см), свыше 6 м делается кладка в полтора кирпича. Но сначала необходимо сделать каркас, повышающий жесткость стояка.

Он состоит из трех колец, нанизанных на 6 вертикальных стержней. Снизу ложится кольцо из железобетона, имеющее по периметру железный нож. Диаметр нижнего кольца на 5 см больше чем у остальных колец, его минимальная высота – 10см.

Остальные два кольца – среднее и верхнее – должны быть деревянными, с высотой 8 см и наружным диаметром, совпадающим с диаметром кладки.

Внутренний диаметр делается уже на 1 см уже с каждой стороны, в итоге получится диаметр на 2 см уже, чем диаметр кладки.

Канавку, которая образовалась, заделываем цементом. Каркас собираем следующим образом

1. В каждом кольце сверлим 6 отверстий по 32 мм в диаметре.
2. Берем стержни диаметром более 15 мм. На концы стержней привариваем прутки длинной 20 см, с резьбой типа М1б.
3. Крепим стержни к нижнему кольцу, для чего зажимаем его двумя гайками с шайбами.
4. Теперь одеваем следующее кольцо.
5. Опускаем конструкцию в шахту и собираем верхнюю часть.

При каменной кладке камни подбираются примерно одного размера и укладываются с перевязкой, а пустоты между ними заполняются более мелкими камешками. Более крупные камни идут на нижнюю кладку. Через каждые 15-20 см ложится проволока.

Колодец из дерева

Для внутреннего сруба важно правильно выбрать дерево – это влияет на вкус воды и ее химический состав.

Для той части дерева, которая контактирует с водой рекомендуем выбрать ольху, дуб, граб (кстати, последние два более долговечны и прослужат до 25 лет ).

Для верхней части можно использовать сосну. Деревянные колодцы обычно имеют квадратную форму, концы бревен соединяются в лапу. Теперь необходимо подготовить бревна. Делаем следующее:

1. Диаметр бревен должен быть одинаковый и не большой – около 150 мм, длина 2м
2. Бревна шкурим и сушим (хранить необходимо в помещении, иначе заготовки дадут трещину). Дуб сушат не менее 2 месяцев.
3. Потом кладут в проточную воду на 1-2 года

Как видите это долгий процесс. Поэтому  готовые проморенные бревна лучше купить, либо отказаться от деревянного колодца в пользу более практичного бетонного.

Колодец из бетона

Наиболее простой способ постройки, который не требует большой квалификации. Из материалов нам понадобятся цемент (желательно свежий, так как со временем теряются вяжущие свойства), песок (крупный, просеянный) щебень и арматурный пруток. Ствол колодца делаются либо из готовых колец или монолитом в опалубке. Каждый из способов имеет свои особенности.

При строительстве колодца из отдельных колец делаем следующее:

1. Выкапываем яму на глубину 0,5 м
2. Опускаем в нее первое кольцо.
3. Потом делаем в четырех местах подкопы, чтобы подложить кирпич.
4. Теперь делаем подкопы под всей площадью кольца.
5. Подкапываем кирпичи, постепенно опуская кольцо.
6. Постепенно опускаем кольцо до нужной глубины, выполняя пункты 2-4.

Этот метод годиться, если бетонный колодец будет глубиной до 5-6 метров. Рекомендуем использовать распорки, для подстраховки от обвалов.

Кольца соединяем между собой, чтобы избежать их движения относительно друг друга. Это делается следующим образом

1. В кольце сверху высверливаем 6 отверстий по 5-10см.
2. Тоже самое делаем  со следующим кольцом но и сверху и снизу(расстояние между отверстиями на всех кольцах должно быть одинаковое).
3. В отверстия вставляем отрезки арматуры, а сверху кладем новое кольцо.

Или можно сделать отверстия сбоку колец в нижней части, и соединить их либо скобой, либо болтами.

Если глубина колодца больше 6 метров, то рекомендуем использовать монолитный блок. Шахта колодца копается до водоносного слоя, в который потом опускается бетонный блок. Перед спуском в шахту его нижнюю часть снабжают режущей кромкой (башмаком).

Совет по кладке: добавляйте в раствор жидкое стекло в соотношении 1:10 – это значительно повысит герметичность.

Вот, в общем, и все секреты строительства колодца своими руками. Желаем вам удачи!

sait-pro-dachu.ru
