Теплый Пол — Монтаж Теплого Пола

Что такое теплый пол: основные преимущества

Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.
Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия.

Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее 5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от
160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом — ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.

Этапы подготовки к установке теплого пола

Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах.

Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.

Виды электрических теплых полов

Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ. Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления.

Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.
Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.

Особенности монтажа электрического кабельного теплого пола под различными покрытиями

Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика. Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора.

После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (примерно 28 дней).

Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты.

Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.

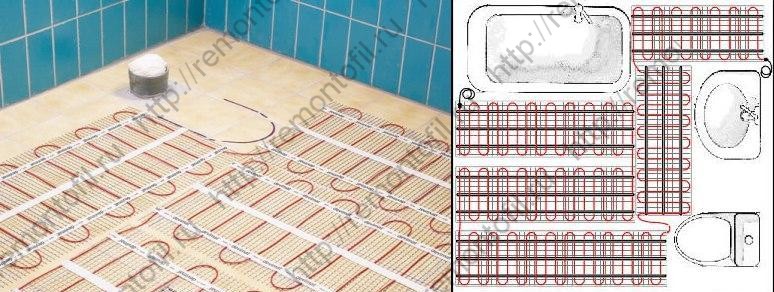

Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток  и создать комфортные условия в любом помещении.

Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.
Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей
монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.

  • Подготовка основания

Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.

  • Укладка теплоизоляции

В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

  • Монтаж нагревательных матов или греющего кабеля

Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.

  • Установка термодатчика и терморегулятора

Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.

  • Заливка стяжки и укладка плитки

Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.

Теплый пол под ламинат

Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.

Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:

  1. Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
  2. Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы,  их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
  3. Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
  4. Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
  5. Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.

Особенности укладки электрического теплого пола в стяжку

Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжкакоторая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.

Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.
Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т.п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.

Выбор термостата для теплого пола

Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.

Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Монтаж нагревательного мата. Теплый пол. Технология укладки

Пользуясь данной Инструкцией по установке теплого пола — нагревательного мата, вы можете провести монтаж системы своими руками. Монтаж нагревательного мата не требует специальных навыков и рассчитан на самостоятельную укладку, однако подключение лучше производить квалифицированному электрику. Главное соблюдать все правила, для получения гарантий производителя.

Помните, что надежность работы вашей системы обогрева на 99% определяется качеством установки.

Обязательно!!! перед началом монтажа прочитайте инструкцию, входящую в комплект с теплым полом.

ВАЖНО! Все работы по монтажу и подключению матов проводите при отключенном напряжении.

  • Проверьте, позволяют ли возможности электропроводки осуществить подключение системы теплый пол. Для этого суммируйте мощности всех приборов, которые могут быть подключены к сети.
  • Проверьте допустимый ток предохранительных устройств (автоматов).

ВАЖНО! Нагревательные маты должны подключаться через Устройство Защитного Отключения (УЗО). Номинальный ток срабатывания УЗО не превышает 30 мА. Нагревательные маты мощностью более 2 кВт рекомендуется подключать через специальную проводку и отдельный автомат.

  • Для начала перед укладкой замерьте сопротивление кабеля, не разворачивая мата. Сверьте полученный результат, с указанным в паспорте изделия. Допустимая погрешность +/- 10%.
  • До начала работы следует убедиться, что поверхность пола не содержит трещин, острых выпуклостей, способных повредить кабель, а также не имеет значительного перепада по уровню. Если перечисленные недостатки имеют место, то основание нужно подготовить: убрать дефекты путём заливки необходимого слоя самовыравнивающей смеси.

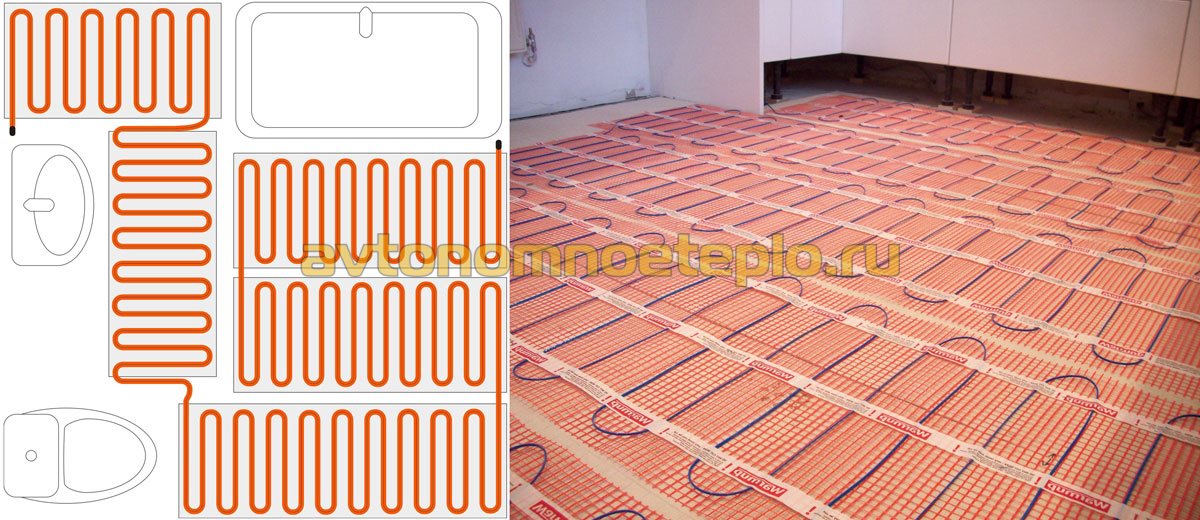

  • На полу следует нанести разметку, указав где будет стоять мебель, бытовая техника, ванная, унитаз и т.п. Отступите 5-10см. от стен, и не менее 10-ти см. от бытовой техники и источников тепла (например, трубы отопления). Убедитесь, что выбранный вами комплект подходит по размеру. Помните, что нагревательный мат не должен находится под мебелью и быттехникой и т.п.

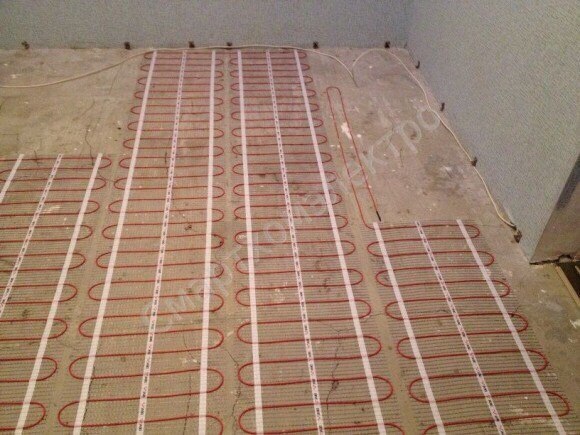

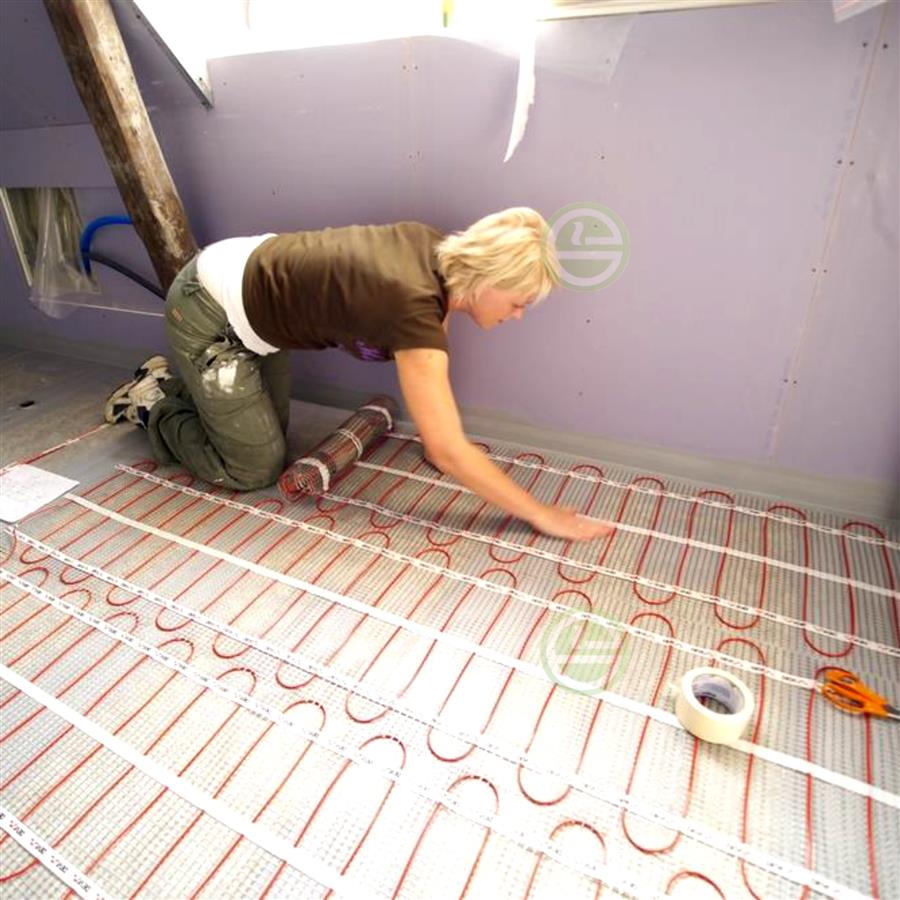

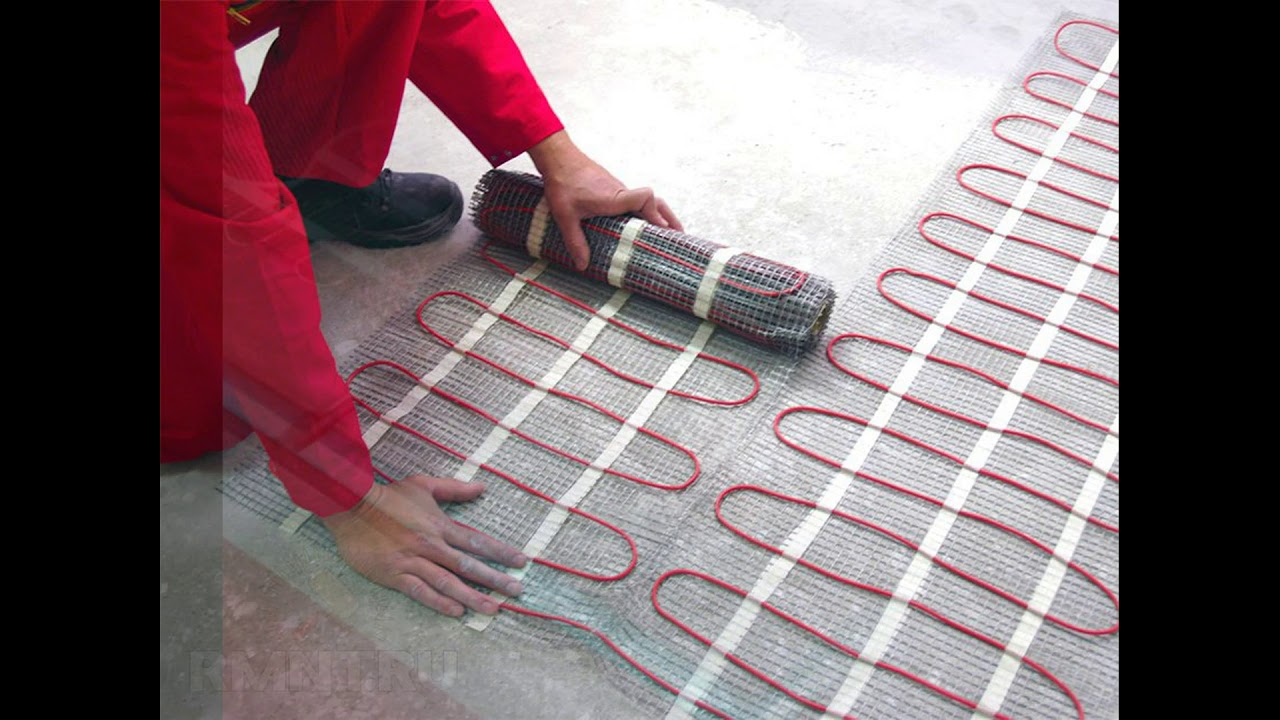

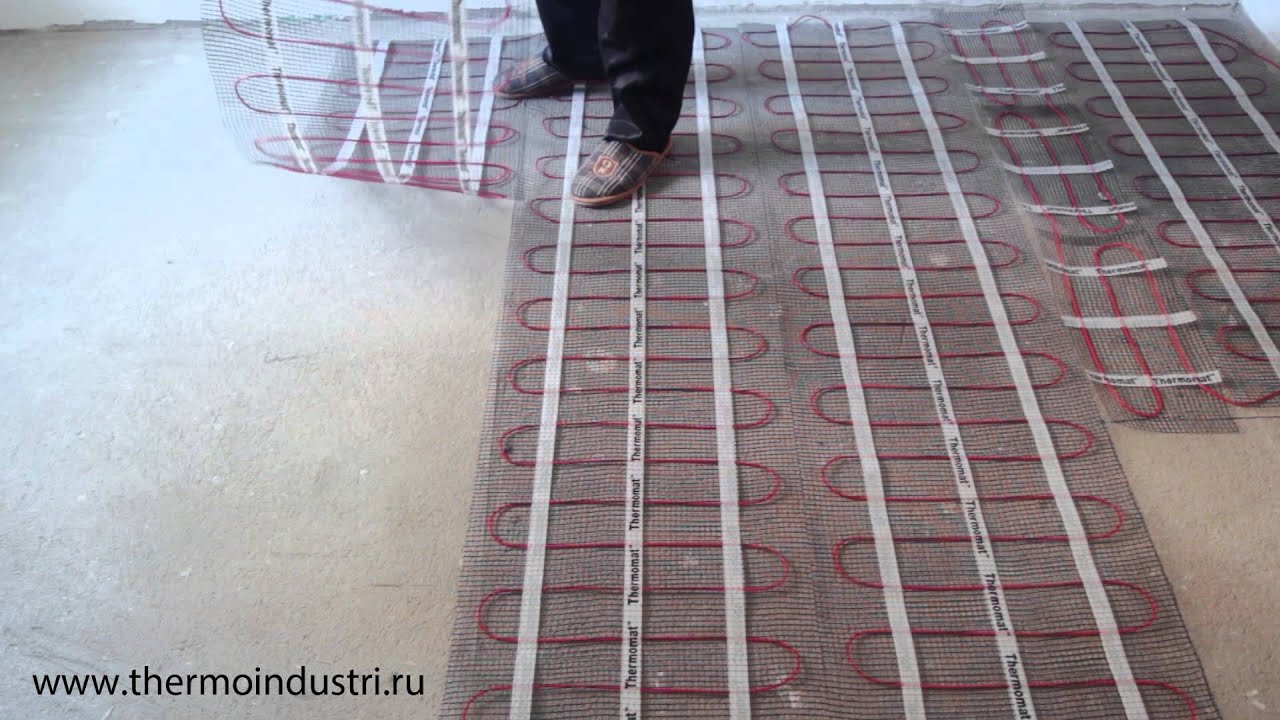

  • Укладываем нагревательный мат на размеченную площадь. В местах разворота мата в обратную сторону разрезаем сетку и поворачиваем. КАБЕЛЬ РЕЗАТЬ ЗАПРЕЩЯЕТСЯ.
  • После того как развернули мат и убедились что он чётко лег на запланированную площадь, размечаем линию под штробу для гофрированной трубки с датчиком температуры. Линия штробы начинается в зоне обогрева (не менее 30см от края), ровно посредине между витками кабеля на мате, и переходит на стену к месту установки регулятора (с заранее выведенным запитывающим проводом 220В).
  • Сворачиваем мат обратно. По намеченной линии вырезаем штробу 20*20мм. и место для монтажной коробки. После убираем мусор и грунтуем поверхность.
  • Вмазываем в штробу гофрированную трубку диаметром 16мм. (предварительно закрыв её конец изолентой или специальной заглушкой, для предотвращения попадания в неё клеевого раствора) и устанавливаем монтажную коробку под терморегулятор.
  • После высыхания грунтовки, наклеиваем мат на своё место.
  • Замеряем сопротивление изоляции и нагревательного элемента, сверяем с первичными показателями, записываем результат в гарантийный талон. Заносим в схему укладки, расположение основных элементов мата (соединительную муфту, концевую муфту, а так же место расположения конца гофрированной трубки с датчиком температуры) и отступы от стен, бытовых и нагревательных приборов.
  • Подключаем терморегулятор (лучше доверить специалистам), проверяем систему в целом, после чего рекомендуется снять терморегулятор до полной отделки помещения, чтобы не повредить его во время отделочных работ.
  • Самое время укладывать плитку. Для зоны обогрева более 4м2 рекомендуется предварительно затянуть нагревательный мат слоем плиточного клея 5-6мм (или самовыравнивающей смеси для тёплого пола) и дать ему высохнуть, а только после этого приступать к укладке плитки. Это делается для того чтобы обезопасить кабель от нежелательных механических нагрузок, пробоя и повреждения изоляции. После укладки плитки не включайте систему до полного высыхания (в среднем не менее 28 дней, точный срок читайте на упаковке с плиточным клеем).
В случае применения нагревательных матов в качестве комфортного обогрева в холодных помещениях, таких как помещения на первом этаже, схема укладки нагревательного мата будет следующей:
  1. Напольное покрытие (керамическая плитка,натуральный камень и т. п.)
  2. Плиточный клей 5–8 мм
  3. Нагревательный мат
  4. Цементно-песчаная стяжка не менее 3 см
  5. Теплоизоляция
  6. Основание



ПОРЯДОК МОНТАЖА СИСТЕМЫ «ТОНКИЙ ТЕПЛЫЙ ПОЛ» ПОД ЛАМИНАТ (ЛИНОЛЕУМ, КОВРОЛИН):

В случае использования в качестве декоративного напольного покрытия ламината, линолеума или ковролина* схема укладки нагревательного мата будет следующей:
  1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
  2. Подложка под декоративное напольное покрытие
  3. Цементно-песчаная смесь не менее 3 см
  4. Нагревательный мат
  5. Основание

* — при использовании данных декоративных покрытий рекомендуем обратить внимание на систему пленочного теплого пола.

ВАЖНО! Использование в качестве подложки под декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.) материалов из древесины (фанера, ДСП и т. п.) запрещено. Не допускается использовать битум для приклеивания линолеума.

В случае применения системы теплых полов на основе нагревательных матов в качестве комфортного обогрева в холодных помещениях, схема укладки нагревательного мата будет следующей:
  1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
  2. Подложка под декоративное напольное покрытие
  3. Цементно-песчаная стяжка не менее 3 см
  4. Нагревательный мат
  5. Цементно-песчаная стяжка не менее 3 см
  6. Теплоизоляция
  7. Основание

На что обратить особое внимание при монтаже нагревательного мата?

  • Не используйте один нагревательный мат для подогрева пола в двух разных помещениях.
  • Старайтесь по возможности не наступать на кабель во время роботы, и используйте обувь на мягкой подошве без протекторов.
  • Не укладывайте нагревательный мат в местах, где будет находиться мебель, бытовая техника и крупногабаритные предметы плотно прилегающая к полу (мебель на ножках допускается).
  • Гофрированная трубка для датчика температуры пола не должна иметь резких изгибов, для возможности замены датчика в будущем. Заведите датчик внутрь гофрированной трубки на полную длину, а после высуньте и заведите снова, чтобы убедится, что при необходимости заменить датчик в будущем не возникнет проблем.
  • Часть гофрированной трубки расположенная в области пола вмазывается в штробу при помощи плиточного клея, а не алебастра и смесей на основе гипса (гипс является теплоизолятором).
  • Используйте клей или самовыравниваещиеся смеси пригодные для тёплого пола (читайте характеристики на упаковке).
  • При монтаже во влажных помещениях (в ванной, в душевой и т.д.) подключайте через УЗО или дифреле.

Представленная информация имеет рекомендательный характер. Читайте инструкции производителя с более уточняющими рекомендациями. И помните, что подключение лучше доверить специалистам.

Как уложить электрический теплый пол

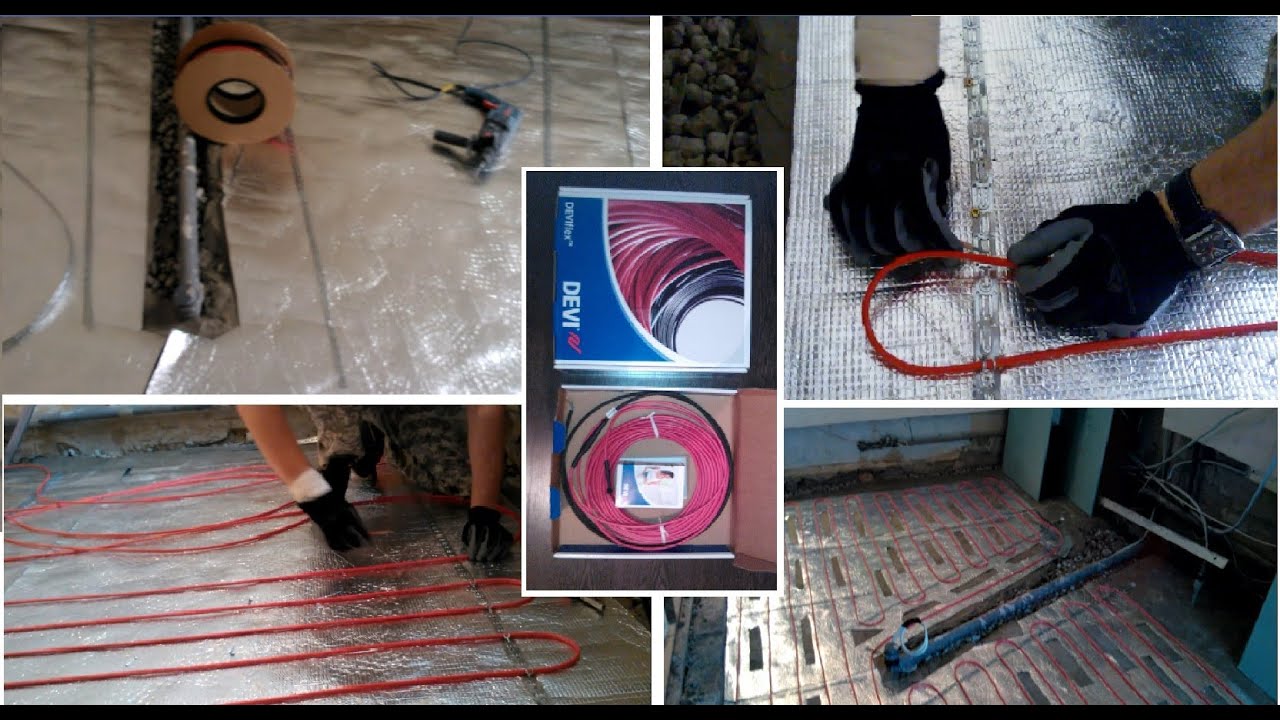

Монтаж электрического теплого пола в стяжку обычно выполняется в случаях, когда необходимо утеплить пол и(или) при ремонте и замене старых стяжек. При обустройстве стяжки под теплый пол, старая стяжка удаляется полностью до основания перекрытия. Даже те участках, где кажется, что старая стяжка держится надежно. Это связано с необходимостью максимально исключить возможность повреждения кабелей теплого пола. Поверхность перекрытия очищается от пыли при помощи строительного пылесоса. Швы перекрытия и выбоины заделываются цементно — песчаным раствором или ремонтными смесями. После высыхания ремонтного слоя поверхность грунтуется и высушивается.

При необходимости делается гидроизоляция. Ее можно сделать разным материалами и способами — обмазочная (читайте: “Как сделать гидроизоляцию в ванной”), наплавляемая или гидроизоляция с помощью двухкомпонентных цементно-полимерных смесей.

После гидроизоляции укладываются плиты утеплителя, а именно экструдированного пенополистирола. Толщина утеплителя подбирается в зависимости от того, отапливаемое ли перекрытие снизу. Если помещение отапливаемое, достаточно 20 — 50 мм толщины, если нет — вплоть до 100 мм. По периметру помещения укладывается демпферная лента, которая должна выходить на стену на 10 — 15 см выше утеплителя, в зависимости от его толщины и толщины стяжки.

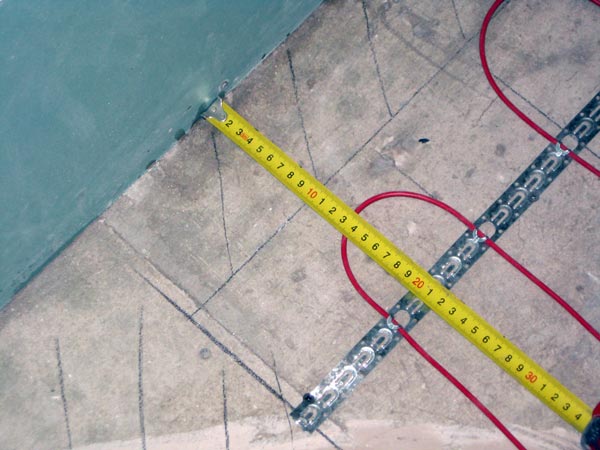

Следующим слоем укладываются кабеля или термоматы теплого пола. Для дополнительного уменьшения теплопотерь, перед укладкой кабеля, возможна укладка слоя вспененного фольгированного утеплителя. В помещениях с большой площадью, стяжка армируется сварной арматурной сеткой. Сетка, в свою очередь, улаживается на расстоянии от утеплителя — 1 — 2 см и связывается вязальной проволокой. Кабель теплого пола можно закрепить к сетке пластиковыми стяжками, которые не зажимаются. Также можно закрепить монтажные пластины к сетке и уложить в них кабель. Шаг укладки кабеля делается в соответствии с технологией производителя электрического теплого пола. Перед устройством стяжки выбирается место для размещения терморегулятора и подключения его к электросети. В стене делается штроба для укладки кабеля, а также гофротрубы термодатчика. При монтаже термодатчика нужно предусмотреть возможность его замены, в случае неисправности.

Перед заливкой стяжки следует установить маяки. Можно использовать штукатурные маяки. Маяки устанавливаются параллельно, на расстоянии чуть меньше ширины правила. Для того, чтоб их установить, используются дюбеля, которые размещаются по концам маяка. Горизонталь маяка выставляется при помощи уровня и вкручивания шурупа на необходимую высоту в дюбель. Затем вязальной проволокой маяк закрепляется к шурупу.

При устройстве стяжки для теплого пола рекомендуется использовать пластификатор для теплого пола. Пластификатор повышает подвижность и растекаемость стяжки, что позволяет, при обладании определенными навыками, устройство стяжки без маяков. Пластификатор также повышает прочность, скорость затвердевания и водонепроницаемость стяжки.

В емкости для строительных смесей приготавливается цементно-песчаная стяжка. Затем стяжка шпателем или мастерком наносится между маяков, на несколько миллиметровы выше верхнего края. Лишний раствор снимается правилом и одновременно выравнивается.

Также, ознакомьтесь с разделом “Как сделать стяжку пола”. После полного застывания стяжки укладываются финишные покрытия пола. Включать теплый пол можно только через пару недель, после застывания финишного покрытия.

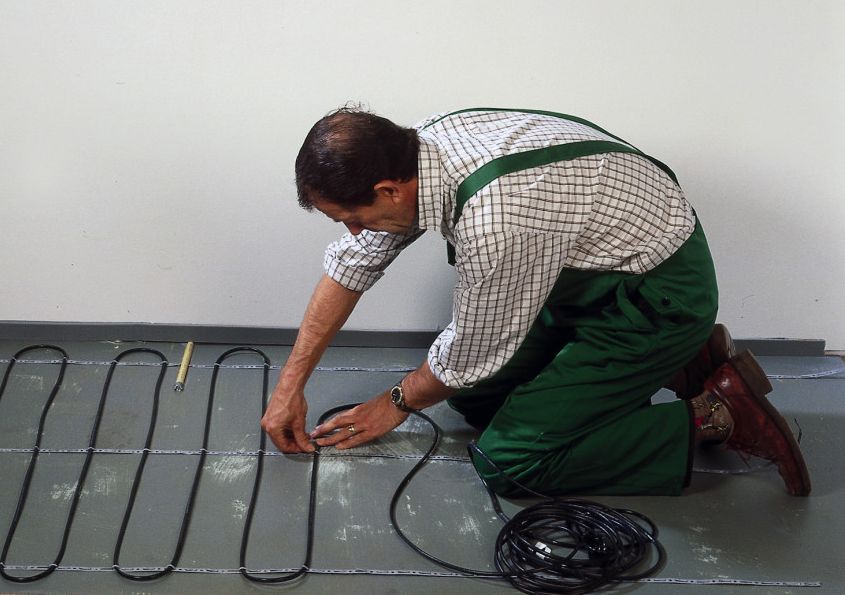

Монтаж кабеля тёплого пола под плитку и ламинат

Кабельный тёплый пол — оптимальное решение для обогрева помещений любого назначения. Изоляция нагревательных элементов от внешней среды делает такие электрические полы безопаснее и надежнее других вариантов. В этой статье мы рассмотрим особенности монтажа кабеля тёплого пола под плитку, а также под ламинат.

Что нужно предусмотреть перед укладкой кабеля тёплого пола под плитку?

Сложность монтажа кабельного тёплого пола зависит от многих факторов, которые обязательно нужно учитывать:

  • Этажность. Этот фактор влияет на итоговую толщину тёплого пола. Так, например, для помещений на первом этаже обязательным является слой тёплоизоляции, который не даст холоду проникнуть через фундамент и сбережет тепло внутри помещения. Также, в таких случаях, рекомендуется использовать нагревательный кабель большей мощности.
  • Тип помещения. Помещения с повышенным уровнем влажности — ванная комната или кухня, требуют качественной гидроизоляции.
  • Черновая поверхность пола. Укладка нагревательного кабеля производится на ровную поверхность, поэтому перед установкой тёплых полов необходимо выполнить выравнивающую стяжку. Так, например, монтаж кабельного тёплого пола на бетонный пол производится на минимальную стяжку или вовсе без нее.
  • Количество мебели. Монтаж кабеля тёплого пола под плитку производится только в местах свободных от низкой мебели и бытовой техники. Установленная на тёплый пол мебель и техника будет нагреваться, что может привести к перегреву кабеля и выходу его из строя.
  • Тип кабеля. Монтаж одножильного кабельного тёплого пола предполагает, что оба его конца необходимо подключать к терморегулятору. Это делает его укладку более сложной. Двухжильный кабель подключается к терморегулятору одним концом, а второй имеет специальную заглушку, поэтому его укладка проще.

Если решить эти вопросы еще на этапе планирования, то процесс укладки тёплого пола пройдет гораздо быстрее и без непредвиденных «сюрпризов».

Как уложить кабель тёплого пола под плитку? Этапы монтажа.

Весь процесс монтажа тёплого пола можно разделить на несколько этапов. Рассмотрим подробнее каждый из них.

  1. Подготовительный этап. На этом этапе нужно провести следующие работы:
  • создается план расстановки мебели;
  • составляется схема укладки греющего кабеля с учетом расстановки мебели;
  • проверяется готовность электропроводки к повышенным нагрузкам;
  • производится расчет необходимых материалов;
  • производится черновая подготовка поверхности пола под укладку кабеля — если пол гладкий и без дефектов, то можно обойтись уборкой, а затем грунтовкой поверхности. Если же имеется старое покрытие, то его нужно полностью снять и все неровности выровнять бетонным раствором или самовыравнивающейся смесью;
  • выполняется гидроизоляция для помещений с повышенной влажностью.
  1. Теплоизоляция поверхности. На данном этапе нужно уложить изоляционный материал на пол. Для лучшего теплоизоляционного эффекта рекомендуется утеплить и несколько сантиметров стены прилегающей к полу. Для этого можно использовать пенополистирол, пенофол, полипропилен, минеральную вату или же комбинацию из нескольких материалов.
  2. Установка датчика температуры и подготовка к укладке кабеля. Для установки температурного датчика нужно сделать строго вертикальный канал от места установки терморегулятора до места измерения температуры. Датчик помещается в металлопластиковую трубку и укладывается в этот канал. Он должен находиться между жилами греющего кабеля и не касаться их, иначе измерения будут неверными. Также на данном этапе нужно установить монтажную ленту или специальную монтажную сетку для крепления нагревающего кабеля.
  3. Укладка кабеля тёплого пола. Перед началом работы нужно проверить сопротивление кабеля мультиметром. Показания не должны отличаться от паспортных более чем на 10%. После проверки можно приступать к укладке. Когда монтируется электрический тёплый пол под плитку, кабелем формируется рисунок по схеме укладки. Нужно придерживаться одинакового расстояния между витками кабеля, иначе прогрев будет неравномерным. После окончания монтажа нагревательных элементов тёплого пола под плитку, кабель нужно проверить на работоспособность. Для этого производится повторный замер сопротивления кабеля мультиметром.
  4. Заливка стяжки. Чтобы избежать повреждений, греющий кабель для тёплого пола под плитку должен покрываться слоем бетонной стяжки. Толщина стяжки должна быть от 3 до 5 см. Через несколько дней поверхность стяжки высохнет. Полностью “пирог” стяжки высохнет только через 3-4 недели (зависит от погодных условий). Обращаем ваше внимание на то, что до полного высыхания стяжки запрещается включать тёплый пол.
  5. Укладка плитки. Когда поверхность стяжки затвердела можно приступать к укладке плитки. Перед укладкой плитки нужно удостовериться, что при заливке стяжки нагревательный кабель не пострадал. Для этого еще раз нужно измерить сопротивление нагревательных элементов. Все показания измерений заносятся в протокол, который прилагается к паспорту нагревательного кабеля.
  6. Подключение терморегулятора. Рекомендуется устанавливать терморегулятор уже после полного высыхания стяжки, чтобы избежать случайного включения тёплого пола до этого момента. Компания DS Electronics выпускает терморегуляторы terneo. В ассортименте компании представлены как простые механические терморегуляторы, так и сложные программируемые устройства с Wi-Fi. Благодаря минималистичному дизайну они хорошо вписываются в современный интерьер.

Уложить кабельный тёплый пол под плитку можно самостоятельно, обладая некоторыми навыками и сноровкой. Но допущенные ошибки негативно могут отразиться на качестве обогрева и повлекут за собой немалые траты. Поэтому лучше эту работу предоставить профессионалам.

Особенности кабельного тёплого пола под ламинат

Кабельный пол под ламинат укладывается таким же образом, как и под плитку, только есть некоторые особенности его эксплуатации. Деревянные поверхности плохо переносят перегрев, поэтому на терморегуляторах рекомендуется устанавливать температуру нагрева не выше 27 ℃. Установка терморегуляторов terneo позволит точно контролировать температуру в помещении и избежать перегрева поверхности пола. Несоблюдение этого правила приведет к рассыханию и деформации деревянного напольного покрытия. Также с этой целью рекомендуется использовать под деревянные полы нагревательные кабели мощностью 80-100 Вт/м2.

Выводы

Правильно установленный нагревательный кабель для тёплого пола под плитку прослужит несколько десятков лет. За время работы компенсирует стоимость всех элементов и временные неудобства при его монтаже.
Доверьте установку тёплого пола профессионалам, и тогда проблем во время монтажа будет минимум, а обогрев будет качественным и безопасным.

Оцените новость:

Инструкция по монтажу инфракрасного пленочного теплого пола

Для монтажа пленочного теплого пола вам понадобятся:

1. Отражающая теплоизоляция (подложка)
2. Пленочный теплый пол
3. Монтажный комплект (зажимы, изоляция)
4. Электрическая проводка
5. Терморегулятор + термодатчик (в большенстве случаев идет вместе с регулятором)
6. Пассатижи
7. Скотч

И начинаем укладку:

1. Определите площадь, на которую вы планируете укладывать термопленку. Это не обязательно должно занимать 100% помещения (пленочный теплый пол не нужно укладывать под мебель и бытовую технику!)


2. На всю поверхность помещения уложите подложку, это необходимо для того, чтобы избежать малейших неровностей при укладке финишного покрытия. Поверхность пола обязетельно должна быть ровной и чистой! Дорожки из под ложки между собой скрепите скотчем.

3.  Разрежьте пленку на полосы нужного размера (резать пленку можно только по специальным линиям отреза!). Резать пленку рекоментуется на полосы максимальной длины, это поможет сократить количество точек подключения. При соединении соседних полос пленки с терморегулятором, для уменьшения расхода электропроводов, необходимо полосы термопленки уложить контактами к стене, на который будет установлен терморегулятор. На подложку уложите готовые полосы термопленки медной полосой вниз (только на те зоны, которые вы определили).

Прикрепите термопленку к подложке скотчем, чтобы не было сдвигов при выполнении следующих работ. Нельзя накладывать полосы пленки заходили друг на друга!

4. Установите терморегулятор на стене в удобном месте, лучше это сделать вблизи имеющейся электропроводки, если непланировался монтаж специальной проводки для подключения теплого пола.  Регулятор можно подключить как в имеющуюся уже розетку при помощи электровилки, так и установить стационарно.

5. Установите на медной токонесущей полосе термопленки зажим с монтажного комплекта так, чтобы одна сторона зажима находилась внутри термопленки (рис. 1), а вторая — поверх медной полосы, снаружи. (рис. 2)

                                                          Рис. 1


                                                           Рис. 2

С помощью пассатижей зажмите зажим так, чтобы он плотно прилегал к медной полосе.

Изолируйте линии отреза медных шин в конце всех полос термопленки, используя изоляцию с монтажного комплекта.

6. Уложите монтажные провода. Один провод будет соединять между собой контактные зажимы, установленные на каждой полосе с левой стороны, второй соответственно — зажимы, установленные с правой стороны.

Снимите изоляцию с концов проводов в тех местах, где провода будут подключаться к контактным зажимам. Вложите оголенные провода в зажим и с помощью пассатижей плотно зажмите их.
Заизолируйте все места подключения проводов к термопленке.

7. Подключите провода к терморегулятору, согласно инструкции, которая идет в комплекте с ним.

8. Установите датчик пола и подключите его к терморегулятору. Датчик пола устанавливается при помощи изолирующей ленты (с монтажного комплекта) под пленку с низу черной полосы нагревательного элемента.

Датчик температуры лучше всего устанавливать в зоне с минимальной нагрузкой на поверхность. Под датчик в подложке необходимо сделать канавку.

9. Подключите терморегулятор к электрической сети.

10. Протестируйте систему обогрева:
— включите систему и установите температуру пола, обычно около 27-28 0С. (Ознакомьтесь с гарантийными условиями  финишного напольного покрытия.)
— проверьте, чтобы каждая полоса термопленки нагревалась;
— проверьте пробником места подключения проводов и все изоляции;
— убедитесь, что нет искрения и места соединения не нагреваются.

11. Уложите напольное покрытие

Как уложить своими руками электрический теплый пол под плитку

Не все системы электрического теплого пола одинаково хорошо сочетаются с напольным покрытием из керамической плитки.

Лучше всего под нее укладывать термоматы, кабельные или стержневые, поверх которых можно наносить плиточный клей. Поскольку кабель уже изогнут и закреплен на сетке из стекловолокна, а стержни соединены между собой с нужным шагом, монтаж систем значительно упрощается. Его можно осуществить своими руками, без привлечения специалистов.

Подготовительный этап

Для укладки теплых полов под плитку понадобятся:

  • один или несколько комплектов теплого пола
  • термостат, датчик температуры, УЗО или выключатель-автомат. Лучше приобретать продукцию известных производителей электроустановочных изделий, а не того же бренда,что теплые полы
  • возможно — дополнительный монтажный кабель и соединительные комплекты
  • теплоотражающая подложка с лавсановой или полиэтиленовой металлизированой пленкой, но не с алюминиевой фольгой (под инфракрасный теплый пол), фольгированный пенофол (под кабельный)
  • кусачки, ножницы, канцелярский нож, обжимные клещи, пассатижи, инструмент для снятия изоляции, строительный фен, степлер, отвертка
  • скотч
  • плиточный клей для теплых полов, возможно, смесь для наливных полов или стяжки
  • пластиковый зубчатый шпатель для клея
  • плитка
Прежде всего, нужно определиться с количеством и размером секций. Карбоновые термоматы (стержневые инфракрасные полы) продаются секциями шириной 0,83 м, длиной от 1 до 25 м. Кабель обычно фиксируется на сетке шириной 0,5 м, хотя бывают секции и большей монтажной ширины, например, 0,9 м. Длина варьируется в большом диапазоне. Таким образом, можно выбрать секции нужного размера и для подогрева полов на небольшом участке, и для обогрева помещения целиком.

Предварительно составляется план раскладки секций. Рассчитывая необходимое количество секций, нужно отминусовать от общей площади помещения площадь участков, где стоит мебель, крупная бытовая техника, сантехническое оборудование. Также требуется отступ от стен минимум 5 см, такой же интервал рекомендуется выдерживать между соседними секциями. От источников тепла секции должны отстоять минимум на 10 см.

Стержневые инфракрасные полы способны к саморегуляции нагрева, поэтому допускается их запирание мебелью. Но зачем укладывать недешевые маты под холодильником, плитой или встроенной техникой на кухне, под душевой кабиной в ванной? К тому же, нет необходимости монтировать теплые полы по всей площади. Для эксплуатации кабельного теплого пола в качестве источника основного обогрева нужно покрыть термоматами от 70% площади, дополнительного — не менее 40%.

Помимо самих комплектов теплого пола с проводами, зажимными контактами, изоляцией, необходимо приобрести термостат и датчик температуры.

Простейший механический термостат управляется вручную и поддерживает заданную температуру, не допуская перегрева.

Электронный программируемый терморегулятор самостоятельно устанавливает мощность и температуру нагрева системы в зависимости от окружающей температуры. Он может обеспечить экономию 30-50% электроэнергии. Рекомендуется для подсоединения электрических теплых полов также использовать УЗО — устройство защитного отключения.

Основание под укладку теплого пола должно быть таким же, как под укладку любого напольного покрытия — прочным, целостным, ровным, чистым и сухим.

Если теплые полы монтируются на первом этаже, необходима качественная теплоизоляция основания. Настоятельно рекомендуется перед началом работ провести ревизию электропроводки в доме.

Технология укладки

Есть некоторые различия в укладке кабельного и стержневого инфракрасного теплого пола.

Стержневой теплый пол

  1. На стене выбирается удобное место для установки терморегулятора, обычно его располагают рядом с выключателем, минимум в 30 см от пола. Если суммарная мощность системы больше 2 кВт, в цепи необходим автоматический выключатель.
  2. В стене и полу возле термостата штробится паз под гофротрубу, в которую будет прятаться датчик температуры. Штроба должна идти параллельно стержням матов.
  3. Раскатываются встык отражающим слоем кверху полосы теплоотражающего материала. Фиксируются клеем, двусторонним скотчем или с помощью степлера к основанию, скрепляются скотчем друг с другом.
  4. В соответствии с составленной ранее схемой укладываются карбоновые маты. Укладку нужно начинать от терморегулятора, чтоб предустановленные обжимные гильзы находились ближе к нему. Противоположные концы кабеля изолировать термоусадочной трубкой с помощью фена и пассатижей. При необходимости секции разрезаются и разворачиваются на 180⁰. Разрезать силовой кабель можно только с одной стороны секции, четко посредине между стержнями.
  5. Уложенные секции фиксируются к теплоотражающему материалу полосами скотча, идущими параллельно силовому кабелю и дополнительно поперечными полосами между собой. Не должно происходить нахлеста секций.
  6. Отдельные секции или отрезки соединяются между собой монтажным кабелем с помощью обжимных гильз. С концов силового и монтажного кабеля снимается изоляция, гильза обжимается клещами, производится усадка трубки с помощью фена.
  7. В соответствии со схемой терморегулятора к его зажимам подсоединяются монтажные провода от каждой секции.
  8. В теплоотражающем материале вырезаются в шахматном порядке окошки для лучшей связи плиточного клея с основанием. Их площадь должна составлять 25-30% общей площади материала.
  9. Подсоединенный к термостату датчик температуры с помощью зонда вводится в гофрированную трубку, конец которой закрывается заглушкой (при ее отсутствии можно использовать изоленту). Трубка укладывается в заранее подготовленную штробу. Некоторые модели датчиков устанавливаются без гофротрубы, их необходимо фиксировать скотчем между стержнями над теплоотражающим материалом.
  10. Система тестируется в течение 1-1,5 часов.

При монтаже теплого пола под плитку нет необходимости в обустройстве стяжки.

Готовится плиточный клей из специального состава для теплых полов, осторожно наносится и разравнивается шпателем, клеится плитка.

Толщина слоя клея и плитки в сумме должна быть не меньше 2 см.

Кабельный теплый пол

Кабельные термоматы укладываются практически так же, как карбоновые, даже еще проще. Под них в качестве утеплителя и теплоотражающего материала можно укладывать фольгированный пенофол.

Если есть необходимость разделить секцию, разрезается сетка посредине между витками кабеля, осторожно, чтоб его не задеть. При поворотах отрезков нельзя допускать их нахлеста и перекручивания кабеля. Расстояние между полосами должно составлять 5 см. Как правило, кабельные термоматы имеют самоклеющуюся основу и не нуждаются в дополнительной фиксации.

Рекомендуется замерять сопротивление термоматов и терморегулятора до начала монтажа. Также стоит выполнить предварительную раскладку и составить схему, на которой будет отмечено расположение всех узловых элементов — концевой муфты, термодатчика. Проверка системы необходима также после завершения монтажа и до укладки плитки. В отличие от карбоновых матов, кабельные испытываются в течение минуты.

Существует 2 способа укладки плитки на кабельные термоматы:

  1. На небольшие участки пола поэтапно наносится специальный плиточный клей, чтоб толщина его слоя над поверхностью кабеля составляла не менее 5 мм. Пока клей не застыл, приклеивается плитка.
  2. Сначала поверх термоматов наносится тонкий, до 1 см, слой полимерного наливного пола. После его высыхания клеится плитка.

Реже под плитку укладывают кабель в стяжку, толщина которой должна составлять 3-5 см. В этом случае к основанию крепится металлическая монтажная лента, служащая для фиксации ниток кабеля.

Важные моменты

  • недопустимо пересечение ниток кабеля или карбоновых стержней, накладка секций;
  • проверка работоспособности системы должна осуществляться до начала «мокрых» процессов. Включение теплых полов возможно только после полного высыхания плиточного клея или стяжки;
  • в процессе нанесения раствора и укладки плитки по полу нужно ходить в обуви на мягкой резиновой подошве;
  • клей или раствор должен полностью покрывать кабель или стержни по всей площади, равномерно, чтоб под плиткой не было пустот;
  • есть много систем со своими особенностями монтажа, поэтому в каждом конкретном случае нужно следовать инструкции производителя.

Итог

Электрический теплый пол под плитку можно уложить своими руками, обладая базовыми знаниями об устройстве электроцепей и навыками их монтажа. Все соединения должны осуществляться в полном соответствии со схемой, а все проверки — проводиться до укладки плитки. Правильно смонтированный теплый пол под плиткой обеспечит комфорт в любое время года.

Керамическая плитка

встречает лучистое тепло: руководство по внутрипольному отоплению

Также известное как «внутрипольное отопление», лучистое тепло может быть роскошным дополнением к конкретной комнате или эффективным решением для обогрева любого помещения. Ознакомьтесь с этими советами об установке лучистого тепла в своем доме и о том, почему домовладельцы доверяют керамической плитке защиту и максимальную отдачу от своих инвестиций.

Что такое лучистое тепло?

Лучистое отопление — это система обогрева, которая устанавливается под полом.В то время как традиционные системы отопления нагревают воздух в вашем доме, лучистое отопление работает, напрямую нагревая пол и, в свою очередь, нагревая пространство от пола вверх.

Многие люди считают лучистое отопление новой тенденцией, но на самом деле оно берет свое начало в Римской империи. Римские бани, а также богатые люди отапливали свои комнаты с помощью гипокауста, сложных подземных систем отопления с использованием огня и керамической плитки для поддержания тепла.

Современные системы лучистого отопления могут достигать температуры 104 градусов по Фаренгейту, хотя типичные температуры находятся в диапазоне от 80 до 85 градусов.

Лучистое отопление нагревает с помощью инфракрасного теплового излучения, поэтому выделяемое им тепло часто ощущается так же, как если вы стоите на солнце и ощущаете его тепло. В результате вам будет тепло, даже если температура в комнате ниже, чем вы думаете.

Типы систем лучистого отопления

Для тех, кто интересуется полами с подогревом, доступны три различных типа систем лучистого отопления.

Воздушное излучающее отопление с принудительной подачей воздуха

Излучающие полы с воздушным обогревом работают за счет использования печи для прокачки горячего воздуха через каналы в полу.Этот тип лучистого отопления оказался нерентабельным, поскольку воздух не может эффективно удерживать большое количество тепла и поэтому редко используется в домах.

Электрический лучистый обогрев

Электрический лучистый обогреватель состоит либо из электрических кабелей, встроенных непосредственно в пол, либо из электропроводящих матов, установленных между черным полом и напольным покрытием.

Электрическое лучистое отопление обычно наиболее рентабельно в следующих двух сценариях:

  • Ваш пол имеет значительную тепловую массу, и ваш поставщик коммунальных услуг предлагает тарифы на время использования, чтобы вы могли нагреть пол в непиковые часы. часов (обычно в ночное время).Благодаря достаточно высокой тепловой массе ваш пол будет сохранять тепло от восьми до 10 часов без дополнительного электричества.
  • Вы увеличиваете пространство в своем доме, и расширение существующей системы отопления на это новое пространство было бы непрактично или дорого.

Гидравлическое лучистое отопление

Системы водяного лучистого отопления состоят из котла и труб, проложенных под полом по определенной схеме. Вода, нагретая котлом, перекачивается по трубопроводу для обогрева пола и, соответственно, помещения.

Этот тип лучистого отопления является наиболее экономичным и популярным в областях, которые сильно зависят от отопления. Стоимость установки зависит от типа установки, размера дома, напольного покрытия, местоположения и других факторов.

С напольным покрытием из керамической плитки с подогревом можно попрощаться с холодными босыми ногами.

Преимущества полов с подогревом

Теплые ножки

Наиболее очевидное преимущество внутрипольного лучистого отопления — и причина, по которой многие люди устанавливают его в первую очередь, — это комфорт, который дает теплый пол.

Представьте, что вы вышли из душа на теплый пол из керамической плитки. Такая небольшая роскошь — вот что делает дом домом.

Superior Heating

Возможность равномерного обогрева помещения — одно из величайших преимуществ лучистого отопления.

Системы принудительного воздушного отопления используют вентиляционные отверстия для обогрева помещения, а это означает, что чем ближе вы к вентиляционному отверстию, тем теплее вы обычно чувствуете. (Мы все испытывали потребность сидеть прямо перед обогревателем в холодный день.) Аналогичным образом, углы, наиболее удаленные от вентиляционного отверстия, нагреваются дольше.

С другой стороны, лучистые полы с подогревом нагревают весь пол одновременно и равномерно, обеспечивая постоянную температуру во всем помещении и устраняя точки холода.

Энергоэффективность

Сообщается, что системы лучистого отопления как минимум на 25% более энергоэффективны, чем системы воздушного отопления.

Одна из причин заключается в том, что в системах лучистого отопления отсутствуют воздуховоды, поэтому горячему воздуху некуда выходить — все произведенное тепло сохраняется и используется.

В частности, системы электрического лучистого отопления могут нагреться за полчаса до часа. Таким образом, домовладельцы могут включить лучистое отопление только тогда, когда комнаты используются, с помощью программируемого термостата или вручную, чтобы не тратить энергию впустую.

Для дальнейшего повышения энергоэффективности систем водяного лучистого отопления домовладельцы могут выбрать систему с панелями с высокой проводимостью, чтобы их котел облагался меньшим налогом. Это может привести к дополнительной экономии энергии на 10–20% каждый месяц.

Лучшее качество воздуха

Еще одно преимущество бесканального отопления заключается в том, что не разлетаются аллергены и пыль, что является недостатком систем воздушного отопления.

Системы с принудительной подачей воздуха также отсасывают влагу из вашего помещения, оставляя воздух (и вашу кожу) сухим.

Системы лучистого теплого пола не имеют этих проблем. Скорее, лучистые полы с подогревом помогут создать в помещении меньше аллергенов воздуха и помогут сбалансировать пространство с комфортной влажностью.

[Связано: Польза керамической плитки для здоровья ]

Silence

Заедание радиаторов, включение и выключение вентиляционных отверстий — похоже, это не проблема для систем лучистого отопления, которые работают совершенно бесшумно.

Масштабируемость

Установите лучистое отопление по всему дому, в одной комнате или даже только в части комнаты.

Совершенно верно — лучистое отопление для пола полностью адаптируется к вашим потребностям и бюджету.

Например, вместо того, чтобы отапливать всю главную ванную комнату, вы можете обогреть только область перед умывальником, душем или туалетом, где вы получите максимальную отдачу от затраченных средств. и , вероятно, сможете купить только один предварительно установленный установочный коврик, а не специальный коврик для всей комнаты.

Требуется минимальное техническое обслуживание

Системы электрического лучистого отопления практически не требуют технического обслуживания после установки и часто имеют гарантию от 25 до 30 лет. Wi-Fi или программируемые термостаты позволяют легко контролировать нагрев.

Системы водяного отопления требуют немного большего обслуживания, но все же легко управляемы. Большинство насосов не требуют технического обслуживания и могут служить до 10 лет, тогда как бойлеры и водонагреватели требуют регулярного обслуживания (уточняйте частоту технического обслуживания в технических характеристиках производителя).

Повышение стоимости при перепродаже

Полы с подогревом — разумная идея, если вы в конечном итоге планируете продать свой дом.

При исследовании четырех миллионов домов, проданных в 2016 и 2017 годах, компания Zillow обнаружила, что лучистое отопление является одним из самых ценных обновлений, которые домовладельцы могут сделать для увеличения стоимости дома.«Лучистое отопление» было одним из самых популярных ключевых слов в списке домов, а наличие полов с подогревом соответствовало увеличению продажной цены на 24%.

[Связано: Пять способов окупить реконструкцию вашего дома ]

Лучший пол для лучистого тепла

Некоторые напольные покрытия хорошо подходят для систем обогрева полов. При выборе напольного покрытия для вашей системы лучистого отопления важно учитывать следующие важные свойства материала:

  • Толщина
  • Теплопроводность
  • Склонность к расширению и сжатию
  • Способность выдерживать влагу и тепло

Для Например, напольные покрытия, такие как древесина твердых пород и конструкционная древесина, могут быть неэффективными проводниками тепла, что приводит к потере энергии. Изделия из дерева также могут быть повреждены водой и теплом, и ковер не отвечает ни одному из этих требований.

Керамическую плитку часто называют лучшим материалом для обогрева полов: керамическая плитка тонкая, имеет минеральный состав, который хорошо проводит тепло и не подвержен воздействию влаги или тепла.

В сочетании с системами лучистого отопления, предназначенными для использования с керамической плиткой, плитка может даже способствовать повышению энергоэффективности и экологичности здания, например, за лидерство в энергетическом и экологическом дизайне (LEED).

Более того, керамическая плитка доступна практически в любом вообразимом виде — поэтому, если вам нужен вид древесины лиственных пород или других материалов, которые плохо сочетаются с лучистым отоплением, вы можете получить такой вид или стиль с керамической плиткой.

[Связано: Руководство по экологичному использованию керамической плитки ]

Где использовать лучистое тепло в вашем доме

В сочетании с керамической плиткой лучистое отопление можно использовать в любом месте вашего дома. Керамическая плитка устойчива к воздействию воды, пятен, царапин, бактерий и пламени, поэтому она достаточно прочная, чтобы соответствовать требованиям любого помещения.

При этом, если вы планируете установить подогрев пола только в определенных областях своего дома, лучше всего выбрать места, где вы можете получить максимальную отдачу от преимуществ подогрева пола.

Лучистое отопление идеально подходит для:

  • Ванных комнат: Наслаждайтесь поджаренными ногами, чистя зубы утром. При частичной установке ванных комнат рассмотрите возможность обогрева области перед умывальником, душем и туалетом.
Ванные комнаты — одно из самых популярных мест для установки внутрипольного лучистого отопления.
  • Кухни: Вы много времени проводите на кухне, так почему бы не сделать ее более удобной? Площадки перед раковиной, плитой или прилавком идеально подходят для частичной установки.
Подумайте об установке полов с подогревом в тех частях дома, которые часто используются, например, на кухне.
  • Подъезды: Независимо от того, устанавливаете ли вы лучистое отопление в прихожей, фойе или возле внутренних / наружных дверных проемов, вы оцените это, как только войдете в дом.
Полы с подогревом обеспечивают теплый прием каждый раз, когда вы входите в свой дом.
  • Спальни: Что может быть лучше для того, чтобы встать с постели по утрам, чем поджаренный пол?
Подумайте о том, чтобы установить пол с подогревом рядом с кроватью, перед шкафом или комодом.
  • Помещения с высокими потолками: Тепло поднимается, поэтому в помещениях с высокими потолками вы в конечном итоге потратите больше на системы воздушного отопления, но при этом будете меньше ощущать тепло. Системы лучистого отопления лучше распределяют тепло в этих помещениях, медленно отводя тепло от пола вверх.
Напольное лучистое отопление может быть эффективным выбором для помещений с высокими потолками.
  • Дополнения: Помещения, изначально не включенные в вашу систему отопления, можно отапливать без капитального ремонта существующей системы. Кроме того, возможность обогрева помещения с помощью полов с подогревом является преимуществом для помещений, которые не используются постоянно.
Полы с подогревом легко установить с помощью новых дополнений в доме, а это значит, что вам не придется ремонтировать существующую систему отопления.
  • Специальное использование: Любое место, где, как вы знаете, вы будете проводить время на полу, или которое является «холодным местом» в вашем помещении.
Пол с подогревом — это на одну причину меньше откладывать утреннюю тренировку.

[Связано: Усовершенствуйте любую комнату с помощью этих 15 простых идей керамической напольной плитки ]

Установите пол из керамической плитки с подогревом в вашем доме

Разогреваетесь до идеи подогрева пола?

Продвигайтесь вперед с вашим проектом лучистого отопления, решив, где вы хотите его разместить, выбрав тип системы лучистого отопления, которую вы хотите использовать, и найдя надежного подрядчика для ее установки. Имейте в виду, что для установки систем электрического лучистого отопления обычно требуется сертифицированный электрик.

Когда дело доходит до выбора керамической плитки для пола с подогревом, посетите нашу Галерею дизайна и доски Pinterest, чтобы выбрать лучший дизайн для вашего помещения. Кроме того, подумайте, как вы будете согласовывать свой пол с подогревом с другими плиточными покрытиями в вашем помещении, такими как фартук или плитка на столешнице.

Как только ваш проект будет завершен, вы можете стоять прямо и наслаждаться своими поджаренными (и со вкусом) плиточными полами в течение многих лет.

Как укладывать плитку с помощью электрического лучистого отопления

Плитка натуральная для лучистого отопления.

Однако установка плитки с лучистым обогревом может стать непосильной задачей, если вы поймете, что Руководство Совета по плитке Северной Америки (TCNA) включает несколько методов, которые относятся к этому типу укладки. Детали несколько различаются в зависимости от конструкции, над которой вы работаете, и от того, какой тип источника тепла использует ваша излучающая система — гидравлический или электрический.

  • На грунтованном бетоне
  • Надземный бетон
  • Деревянный черновой пол / балочная система

К счастью, Марк Хайнлайн CTI # 1112 и директор по обучению Национальной ассоциации производителей плитки, технический инструктор / ведущий делятся своим опытом в этой статье.

Гидравлическое или электрическое лучистое отопление?

В гидронной системе трубы, содержащие воду или теплоноситель, размещаются под подложкой, в подложке или поверх подложки.Вода или теплоноситель нагревается котлом и перекачивается через систему клапанов и труб. Тепло от труб передается основанию, укладывающемуся слою и плитке и, в конечном итоге, в окружающую среду, где согревает пространство над плиткой.

В системе водяного отопления довольно много компонентов, которые, вероятно, будут спроектированы инженером-механиком. Подрядчик по плитке может положиться на TCNA Handbook , который поможет укладывать плитку во многих из этих систем.

В электрической системе провода проводят электрический ток под плитками. Эти провода очень хорошо изолированы, поэтому электричество не создает угрозы безопасности. Провода спроектированы таким образом, чтобы фактически противодействовать или препятствовать прохождению электрического тока. Тепло генерируется, когда электричество проходит через сопротивление провода. Это тепло становится тепловой энергией, которая нагревает основание, укладку и плитку. В зависимости от электрической системы, часть этого тепла также согреет окружающую среду в пространстве над плиткой.

Существует несколько разновидностей систем электрического обогрева. Некоторые из них поставляются в виде предварительно формованных волокнистых матов, которые становятся неотъемлемой частью установочного стола. Некоторые из них прикреплены к сетчатой ​​системе, которой можно придать форму, соответствующую дизайну комнаты. Некоторые из них представляют собой катушку специальной проволоки, помещенную в сетку мембраны, которая станет основой для укладки плитки.

Это обсуждение будет сосредоточено на установке электрического лучистого тепла при укладке плитки на разделительную мембрану.

Электрический нагрев в разделительной мембране

Справочник Совета по плитке Северной Америки (TCNA), издание 2018 г., содержит методы установки разделительной мембраны для внутренних полов на бетонные и деревянные основания. Для справки это методы F128, F147 и F148.

Многие подрядчики и установщики плитки знакомы с процессом установки разделительных мембран в своей системе плитки. Некоторые производители делают версии своих мембран, которые позволяют накладывать электрические нагревательные провода на мембрану до укладки плитки.Как и в случае с любым продуктом для укладки плитки, установщики должны прочитать и внимательно следовать инструкциям производителя по установке нагревательных проводов (также известных как элементы) на мембрану.

>> Игнорируете ли вы инструкции производителя затирки?

Шаг 1: Немодифицированный и модифицированный тонкодисперсный раствор: в соответствии с рекомендациями производителя

Прежде чем мы приступим к прокладке проволоки, давайте поговорим о растворе , который мы будем использовать для установки мембраны и плиток на мембрану после того, как проволока будет вставлена.

Это просто: следуйте инструкциям производителя и используйте раствор, который они рекомендуют для установки своего продукта. Подрядчики и установщики плитки умны. Они знают разницу между немодифицированным (ANSI A118.1) сухим раствором и (ANSI A118.4) модифицированным сухим раствором. И они знают о более модифицированном (ANSI A118.11) растворе EGP (внешняя клеевая фанера) латексно-портландцементном растворе и (ANSI A118.15) улучшенном модифицированном растворе сухого схватывания.

При всех наших знаниях, информации и опыте подрядчики и установщики иногда упускают из виду основную концепцию следования инструкциям производителя по использованию их конкретных продуктов и объединение этих продуктов в систему, на которую распространяется гарантия.

Я повторю это еще раз. Гарантия на систему .

Это важная вещь для экономного установщика и владельца, который платит за установку, которая, как он рассчитывает, прослужит очень долго.

Я рекомендую то, что TCNA Handbook рекомендует в разделе «Материалы» методов F128, F147 и F148 для установки разделительных мембран, соответствующих стандартам ANSI A118.12. Вот что там написано:

«Цементный раствор — в соответствии с рекомендациями производителя мембран.”

Производитель сообщит вам в своих инструкциях по укладке, какой тип раствора рекомендуется для использования их мембраны в вашей плиточной системе. Это беспроигрышный вариант. Поставщик плитки следует методу TCNA и требованиям производителя, тогда система защищена гарантией производителя; владелец получает выгоду от отличной установки, подрядчик получает деньги, и все довольны.

Шаг 2: Соответствует ли субстрат отраслевым стандартам плоскостности?

Если вы когда-нибудь были на одном из моих обучающих семинаров, вы знаете, что я звучу как побитый рекорд, когда дело касается подготовки субстрата. Здесь все начинается. Именно здесь подрядчик / установщик плитки должен проверить основание ПЕРЕД началом укладки плитки, чтобы убедиться, что она соответствует требованиям к плоскостности промышленного стандарта, о которых вы читали на этом сайте и в этом блоге.

>> См. Достаточно ли ровной поверхности вашего пола или стены для плитки большого формата?

Не устаю приводить стандартные требования:

  • 1/4 дюйма на 10 дюймов для плитки со всеми сторонами менее 15 дюймов
  • 1/8 дюйма в 10 дюймов для плитки с одной стороной 15 дюймов или более

Проверьте это с помощью линейки 10 футов.Если у вас нет 10-дюймовой линейки, вам необходимо ее приобрести. (Нет, у меня нет акций 10-дюймовой линейки.)

>> Сравнение плоского пола и ровного пола: в чем разница?

Если вы обнаружите, что основание, на котором будет установлена ​​разделительная мембрана, не соответствует отраслевым стандартам плоскостности, подрядчик, ответственный за основу, должен сделать его ровным. Если это вы, то вам нужно убедиться, что вам платят за то, что вы сделали квартиру.

Чтобы сделать основу плоской, используйте один или несколько из следующих способов:

  • Отшлифуйте выступы (соблюдайте требования OSHA по улавливанию кремнеземной пыли)
  • Заполните низкие места подходящим быстро схватывающимся материалом для заплат
  • Установить ступку из раствора
  • Установить жидкую грунтовку и самовыравнивающуюся подложку

>> См. Полное руководство по подкладке плитки

В большинстве случаев наиболее подходящим методом выравнивания подложки перед установкой разделительной мембраны является комбинация шлифования высоких участков и заполнения низких участков быстросхватывающимся пластырем.

Шаг 3: Установите мембрану

Подложка плоская.

Вы приобрели раствор, рекомендованный производителем.

Пришло время установить мембрану. Но, прежде чем замесить раствор (по инструкции производителя), поговорим о периметре помещения.

Деформационные швы по периметру чистые и открытые?

Всем известно, что стандарты ANSI и TCNA Handbook Method EJ-171 требуют деформационного шва там, где напольная плитка соприкасается со стеной, или где она соприкасается со шкафом, бордюром, колонной или трубой, или… вы поняли.Итак, наша плитка не может плотно прижиматься к этим объектам. Наш субстрат тоже.

Например, если бы мы использовали Cementitious Backer Unit (CBU) в качестве основы, мы бы не хотели, чтобы CBU сильно наталкивался на любую точку периметра или изменял плоскость. Мы хотели бы иметь хороший, открытый стык шириной около дюйма по периметру. Мы бы не хотели, чтобы в этом красивом, чистом открытом шве был какой-либо раствор или раствор, потому что это нарушило бы цель. Но все это мы уже знаем, правда?

Я хочу быть уверенным, что мы говорим о том, что мы должны держать нашу разъединяющую мембрану достаточно стабильной ¼ ”вдали от любых препятствий или изменений в плоскости и по всему периметру .Так же, как и с CBU.

Когда мы устанавливаем мембрану, и из-под нее выдавливается какой-то раствор и попадает между мембраной и пиломатериалом на нижней плите стены, нам необходимо его очистить. Если мы оставим раствор там для высыхания, он создаст твердый шов и не позволит установке и конструкции двигаться.

Хорошо. Итак, теперь мы готовы замешать раствор и установить мембрану.

Вы устранили разрушители сцепления на черновом полу?

Подождите.Неа. Мы проверяли, нет ли на черновом полу разрушителей сцепления?

Мы не хотим делать все это после того, как ожидаем, что наша система будет удерживаться вместе за счет избыточного количества краски, которое попадает на фанеру из краскопульта маляра.

Если это так, нам придется отшлифовать эту краску, затем очистить черновой пол и убедиться, что на нем нет пыли, грязи, герметика или любого другого материала, который будет мешать нашему раствору должным образом приклеить мембрану к черному полу. .

Хорошо.Теперь перемешайте раствор в соответствии с инструкциями производителя и установите мембрану.

Шаг 4: Установите нагревательный провод

Вы сняли мембрану. Пришло время установить электрический нагревательный провод.

У каждого производителя проводов есть определенные инструкции, описывающие, как размещать провод в их развязывающей мембранной системе. Например,

  • Они скажут вам, на каком расстоянии друг от друга нужно разместить ряды проволоки, как близко или как далеко от стены должен быть провод и т. Д.
  • Они расскажут, как проверить проволоку, прежде чем снимать ее с рулона.
  • Некоторые требуют пары простых электрических проверок.
  • Вам необходимо знать, где находится или будет находиться термостат, и достаточно ли у вас подводящего провода, чтобы добраться до него.
  • Вам необходимо знать, где будет размещен датчик температуры термостата.
  • Не забудьте установить датчик температуры, чтобы система работала.

Итак, теперь вы задаетесь вопросом, почему подрядчик по плитке стал электриком? Посмотрите на это с другой стороны: это еще один инструмент в вашем арсенале, позволяющий зарабатывать деньги.Вы не будете работать с живым электричеством, но вам нужно узнать о системе электропроводки, которую вы устанавливаете, и у вас должен быть план, прежде чем вы начнете. Как любой аспект укладки плитки.

Я не собираюсь рассказывать вам все подробности установки проводной системы каждого производителя, но скажу вам следующее: Прочтите инструкции производителя и следуйте им.

  • Звоните им, если у вас есть вопросы.
  • Убедитесь, что у вас есть полное представление о том, как работает их система, ПРЕЖДЕ, чем вы начнете.
  • Пройдите конкретное практическое обучение у производителя. Это будет стоить вашего времени.

Если вы являетесь владельцем, ищущим установку, возьмите интервью у обученного, опытного, квалифицированного профессионального подрядчика по плитке.

Шаг 5: Установите плитку

Провод вставлен. Проверено. Результаты тестирования записаны в гарантийный талон. Теперь вы готовы выложить плитку.

Не так быстро… Вот еще одно предложение от меня: Сначала сделайте снимки. Вытащите телефон или камеру и сделайте снимки каждого участка проводной установки. Убедитесь, что у вас есть ориентир на каждой фотографии, чтобы вы могли выровнять их по комнате после того, как плитка будет снята, затирка будет установлена ​​и все затвердеет.

Убедитесь, что на ваших фотографиях изображено:

  • Расположение датчиков температуры
  • Расположение выводных проводов термостата и проводов датчика температуры
  • Расстояние между проводами и друг от друга
  • Расстояние между проводами и препятствиями, такими как стены, туалеты, обогреватели и умывальники
  • Любые другие изображения, которые, по вашему мнению, необходимы для документирования монтажа проводов.

Вам, скорее всего, больше НИКОГДА не придется смотреть на эти фотографии.Особенно, если вы все сделали правильно.

Дважды проверьте каждую деталь вашей установки.

Хорошо. Теперь установите плитку и отлично поработайте.

Шаг 6. Обратите внимание на гарантийный талон

После установки плитки проверьте провода еще раз. Убедитесь, что все ваши показания верны. Обязательно укажите это в гарантийном талоне. Обязательно заполните и передайте владельцу гарантийный талон, прилагаемый к системе отопления. Если на карте есть все те электрические показания, которые вы записали, сделайте копию и сохраните ее в своем файле работы.

Владелец этой установки будет очень доволен ею, а также тем, что вы проделали такую ​​огромную работу по ее установке. Вы, вероятно, никогда больше о них не услышите, если только они не нанимают вас для дополнительной работы. Вот как мне это нравится.

Поиск и устранение неисправностей Электрическое лучистое отопление

Вы приступаете к следующему заданию. Ваш телефон звонит…

… Это владелец того места, где вы установили электрическую отопительную систему, и она не работает. Что теперь?

Для начала, вы можете проверить, был ли электрик, чтобы подключить провода к термостату и установить его.Вы можете убедиться, что владелец правильно использует термостат. Вы можете проверить с электриком, что он / она подключил датчик температуры, который вы так тщательно и точно поместили в систему.

Если все в порядке, все те фотографии, которые вы сделали, вдруг станут очень интересными. Внимательно изучите их, чтобы не упустить ни одной детали. Вы не случайно поместили зонд там, где собирался коврик. Или где солнце светит на него весь день. Убедитесь, что ваши провода расположены правильно.

Все в порядке. Что теперь?

Что ж, эти системы действительно хорошо сконструированы, чтобы выдерживать процесс укладки плитки. Так что, скорее всего, она не провалилась сама по себе. На сделанных вами снимках все выглядит хорошо. Все ваши электрические показания были записаны и находились в пределах допуска. Но вы не можете увидеть провод сквозь плитку, чтобы увидеть, как он работает, или найти причину проблемы.

Подождите, да, вы можете…

Распространенные проблемы с установкой электропроводки и способы их поиска и устранения

Существует довольно распространенный миф о том, что если что-то случится с электрообогревательной установкой, есть две альтернативы.

  1. Живи с этим.
  2. Вырвать все и переделать.

Не обязательно. Есть как минимум еще одна альтернатива:

Обученный, опытный техник-электрик, использующий надлежащее испытательное оборудование и методы тестирования, может диагностировать причину и определить местонахождение проблемы.

Это почти как видеть сквозь плитку.

Я знаю несколько случаев, когда подрядчики и владельцы плитки сэкономили тысячи долларов, связавшись с производителем системы отопления, который связал их с обученным, квалифицированным и должным образом оснащенным техником, который мог диагностировать, определить местонахождение и устранить проблему, иногда удаляя всего одна-две плитки.

Иногда это довольно просто. Иногда не очень.

Распространенные проблемы системы электрического лучистого отопления

Это несколько общих проблем с системами электрического отопления.

  • Провода системы обогрева слишком близко к стенам или под основанием обшивки
  • Провода системы обогрева под навесами или такими приборами, как шкафы, умывальники, ванны и т. Д.
  • Обрезка кабелей — обычно происходит после того, как канцелярский нож очищает стыки между плитками перед заливкой швов.
  • Винты или крепежные детали, вбитые в нагревательные кабели.Обычно это происходит из-за отсутствия связи между подрядчиком по плитке и
    • Приставка для душевых дверей,
    • или плотник, который устанавливает упор на пол,
    • или сантехник, который устанавливает напольный унитаз,
    • или….
  • Неправильное расстояние между нагревательными кабелями. Слишком близко или слишком далеко друг от друга.

A FLIR (Forward Looking InfraRed) Тепловизионная камера часто используется для наблюдения за тепловыми характеристиками электрических проводов под плиткой.

Провода неправильно установлены

Ниже приведена фотография нагревательных кабелей, обнаруженных камерой FLIR, которые не были установлены в соответствии с инструкциями производителя.

  • В одном месте провода были проложены на слишком далеко от т, чтобы правильно взаимодействовать друг с другом, и они не создавали тепла. Это темно-розовый / фиолетовый участок слева на фотографии.
  • В прилегающей зоне провода были проложены слишком близко друг к другу , создавая слишком много тепла.Это ярко-желтый участок ближе к середине фотографии. В результате пол стал очень неравномерным.

Если бы она использовалась намного больше, вся система вышла бы из строя, потребовав от владельца просто втянуть ее и смириться с ней или попросить подрядчика по плитке произвести полный демонтаж и замену. Вы можете догадаться, что произошло?

Черновой пол не выровняли перед установкой лучистого отопления

Вот история более простого ремонта, но не столь яркого действия мастера по укладке плитки, который не выровнял черновой пол перед установкой разделительной мембраны.

На черновом полу были неровности и неровности. Разъединяющая мембрана была установлена ​​поверх неровного чернового пола. Эти неровности и выпуклости переходили прямо к верху мембраны после того, как она была установлена. «Не беспокойтесь, — подумал установщик, — я просто добавлю или уберу тонкую сетку, как я обычно это делаю, когда устанавливаю плитку». (Это еще одна тема, на которую вы можете меня завести, но не сегодня).

>> Посмотрите, правильно ли вы подготовили основание для плитки?

Так вот что он сделал.Кроме того, когда он добрался до перехода между плиткой и деревянным полом в соседней комнате. Прямо у перехода была горка в полу, которую установщик не обнаружил, пока не начал укладывать плитку в дверь. Что теперь? Что ж, выходит хороший острый универсальный нож, чтобы отрезать разъединяющую мембрану и подвести нижнюю часть плитки к верху деревянного чернового пола (с очень небольшим количеством связующего слоя под ним). Задача решена.

Установка выглядит хорошо, и все в порядке, пока через пару недель не включат отопление и пол не прогреется.Что случилось? Ты угадал. После долгого стресса, суеты и суеты, а также обращения к производителю системы отопления, разрезанный провод был обнаружен у входа, где установщик вырезал мембрану, чтобы получить готовую высоту, соответствующую дереву.

Это тот случай, когда квалифицированный специалист по ремонту смог найти неисправность и, в конечном итоге, спасти ситуацию, когда для ремонта перерезанного кабеля пришлось удалить только одну плитку.

Вот фотография того ремонта. Как и я, вы заметите, что с этой работой все еще ожидает куча возможных сбоев.По крайней мере, провод можно было отремонтировать.

Обратите внимание: : Ни один из продуктов, показанных на этой фотографии, не привел к неисправности, которую мы видим. Сбой и другие проблемы возникли в результате несоблюдения нескольких отраслевых стандартов и передовых методов, а также инструкций производителя продукции.

Успешные установки лучистого отопления

Может быть поучительно посмотреть на сбои. Но каждый день происходит огромное количество установок систем электрического лучистого отопления с разделительными мембранами под плиткой.Они созданы очень многими установщиками плитки и подрядчиками , которые знают, как читать и следовать инструкциям производителя .

Они также владеют и используют стандарты индустрии плитки, опубликованные в ANSI A108, а также методы и передовые практики, опубликованные в Справочнике Совета по плитке Северной Америки (TCNA).

Я надеюсь, что это поможет вам немного разобраться в этих установках и как убедиться, что каждая укладка плитки хороша.

Спасибо за чтение!

Марк Хайнлайн — CTI № 1112

Особая благодарность SunTouch — A Watts Brand за предоставленную техническую информацию и поддержку для этой статьи.

Теплая зона

Для получения подробных инструкций по установке, пожалуйста, обратитесь к руководству по установке. Эта информация предназначена только для общего обзора. процесса установки и помочь клиентам в принятии решений. В приведенных ниже рекомендациях установщики имеют представление о процессе установки теплых полов. На этой странице описаны основные информация о Термокабель и маты ComfortTile ® , FilmHeat ™ и RetroHeat ® пленочный теплый пол элементы и HeatShield ™ теплоизоляционные панели теплого пола.Чтобы сохранить действующую гарантию, внимательно следуйте инструкциям в руководстве по установке и попросите квалифицированного электрика подключить все разводка системы теплого пола.

Обзор установки системы теплого пола

Электрические системы теплого пола легко настроить и установить. Доступно множество различных типов нагревательных элементов, каждый с свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола комплектовать систему могут амбициозные домовладельцы своими руками; однако важно отметить, что квалифицированный электрик, имеющий лицензию, подключит проводку к системе.Это для защиты домовладельца гарантируя, что гарантия на систему остается в силе.

Самая распространенная система теплого пола отличается тонкими термостойкий кабель, проложенный под поверхностью пола. Комфорт в Warmzone Cable — признанный лидер отрасли, десятилетиями работающий в домах и на предприятиях по всему миру Северная Америка.

Технология продолжает развиваться, и другие этажи Предложения по нагревательной продукции от Warmzone также включают нагревательные элементы почти толщиной с бумагу (FilmHeat). как саморегулирующиеся низковольтные системы, модернизированные системы отопления балок и многое другое.Как ведущий поставщик сияющих системы теплого пола, Warmzone предлагает один из самых больших выборов систем лучистого отопления в промышленности, чтобы клиенты могли быть уверены в том, что они найдут идеальную систему лучистого отопления для их дома.


ComfortTile ® системы теплого пола — самые рекомендуемые системы для полы с подогревом плитки; однако нагревательный кабель также можно использовать для обогрева различных типов полов.КомфортПлитка термокабель можно приобрести на катушках или предварительно разложить на матах. Тонкий нагревательный кабель (всего ⅛ дюйма в диаметре) на катушке дает монтажникам гибкость в установке системы обогрева пола небольшими, нестандартными фасонные площади и комнаты. Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к прочный гибкий коврик на липкой основе. Перед раскатыванием матов обязательно подметите черновой пол и удалить всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить изоляция кабеля и вызовет проблемы в будущем, поэтому подготовьте пол перед укладкой нагревательный кабель важен.После подготовки пола коврик можно раскатать и клей затем подкладку можно прикрепить к черному полу. Это ускоряет установку, что может привести к более низкие затраты на рабочую силу. Кабель имеет диаметр от до 3/16 дюйма, поэтому конструкция пола очень мала. вверх. Нагревательный кабель от катушки крепится к полу с помощью гибкой кабельной стяжки (на фото). который также может быть легко прикреплен к основанию пола. На обвязке имеется серия рельефов, которые предусмотреть заранее спроектированные каналы для нагревательного кабеля.Тепловой кабель ComfortTile проложен через каналы обвязки в соответствии с заданными параметрами системы теплого пола. интервал. После прикрепления нагревательного кабеля или мата к черному полу и прокладки кабеля полный, самовыравнивающийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка поверх этого, а затем нанесите раствор. ПРИМЕЧАНИЕ: рекомендуется использовать резиновую или пластиковую Используйте шпатель при нанесении тонкого набора, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается непосредственно в тонком комплекте под плиточный пол, ComfortTile является наиболее рекомендуемой системой для обогрева помещений керамической плиткой, а также может быть эффективно используется для обогрева полов большинства других типов.

Сделать повороты при укладке ковриков теплого пола, просто разрежьте сетчатую основу и поверните коврик соответствующим образом, как показано на фотографиях. (Будь осторожен чтобы никогда не порезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет 10-футовый 2-проводный холодный конец (14-17 AWG) плюс оплетка заземления.Кабель ComfortTile также может похвастаться 25-летним сроком службы. Гарантия производителя.

При установке термокабеля с катушки, кабель крепится к полу с помощью прочных гибких пластиковых лент (см. фото кабеля и ремней к справа), которые можно приклеить, прибить или прикрутить к черному полу. Рельефы на лямках позволяют различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефа в соответствии с вашим кабелем. расстояние и вернитесь к кабелю к другому ремню.Эти удобные ремешки обеспечивают легкость и точность монтаж термокабеля.

Некоторые важные советы

Убедитесь, что нагревательный кабель ComfortTile И место соединения полностью залить тонким слоем или выравнивающей заливкой, иначе кабель перегреется и выйдет из строя.

Ни в коем случае не позволяйте нагревательному кабелю касаться или пересекаться. (Минимальное расстояние между кабелями — 2 дюйма.)

Не перекрещивайте нагревательный провод на соединительном проводе. или провод термостата. Важно нанять квалифицированного, лицензированного электрика для подключения проводка и связанные с ней электрические компоненты.

Теплоизоляция также может использоваться для улучшения эффективность системы.

При установке термокабеля с катушки, кабель крепится к полу с помощью тонких пластиковых лент (кабельная стяжка), которые прибивают, прикручивают или приклеивают на пол. Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель.Просто вставьте кабель в язычок, чтобы закрепить его. (См. Фото справа.)

Разрезать сетку поддержка. (Будьте осторожны, чтобы не порезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд. (Соблюдайте правильный интервал между рядами.)


Система теплого пола FilmHeat ® одна из наиболее рекомендуемых систем теплого пола, разработанная специально для установки под виниловые полы и все типы плавающих полов.Доступные по цене и простые в установке панели просто Толщина 0,16 дюйма, поэтому пол практически не нарастает, и панели можно разрезать на месте. Систему FilmHeat можно установить на любой стандартный черновой пол, если он является плоским, гладким и без выступов, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются согласно Схема системы предоставлена ​​Warmzone. Отрежьте нагревательные панели желаемой длины. Только вырезать через свободное пространство между нагревательными полосами.НИКОГДА не режьте ближе, чем на 1/4 дюйма от нагревателя. полосы, и НЕ разрезайте сами нагревательные полосы. Надежно прикрепите нагревательные элементы на пол. При установке на деревянный черновой пол элементы следует прибить гвоздями или скобами. Если При установке на бетонный черновой пол закрепите элементы изолентой. (При установке термостат, имейте в виду, что он должен быть расположен на внутренней стене, где его не будет подвергается воздействию прямых солнечных лучей и учитывается длина ненагревающих проводов.)


Система теплого пола RetroHeat ® уникальный система, которая дает домовладельцам доступный вариант для установки роскошного лучистого отопления под существующими этажи — без капитального ремонта. Если у вас есть доступ к перекрытия пола снизу, после этого можно установить теплый пол RetroHeat. Система оснащен тонким «пленочным» нагревательным элементом (всего 0.Толщиной 16 дюймов), которая поставляется в рулонах. Когда После установки RetroHeat нагревательные панели можно отрезать на месте до необходимой длины, а затем скрепить скобами. вверх между балками пола. Нагревательные панели доступны для балок размером 12, 16 и 24 дюйма. ширины. (ПРИМЕЧАНИЕ: измерения производятся от центра одной балки до другой, а не расстояния. между балками.) RetroHeat может быть установлен практически под любым напольным покрытием, в том числе под паркетом, плитка, ковролин, ламинат, винил, мрамор и т. д.

После скрепления панелей отопления между полом балки под полом, которые вы хотите обогреть, затем производятся электрические соединения. (Будь уверен следуйте инструкциям в руководстве по установке и периодически проверяйте систему.) электрик выполнит электрические подключения, установит общую ватную изоляцию над отоплением элемент. Изоляция направляет тепло вверх по полу и усиливает энергию. эффективность за счет минимизации потерь тепла.Это доступный и эффективный вариант отопления существующих этажи.

Иллюстрация RetroHeat установлен между балками. ♦ Рулон нагревательного элемента. ♦ Опрессовка шинных оплеток на нагревательном элементе. ♦ Закрепление элемента между балками.


Теплоизоляционные панели для теплого пола HeatShield ™ состоят из легкой изоляционной панели из полистирола толщиной ½ дюйма, покрытой тонкой, специально профилированный алюминий для обеспечения максимальных отражающих свойств.Термокабель ComfortTile помещается в предварительно спроектированные каналы, обеспечивающие один из самых эффективных и эффективных напольных покрытий доступные системы.

Система HeatShield идеальна для обогрева под ламинат и паркетные полы. Установить систему на удивление просто. Легкий Панели напольного отопления представляют собой изолированные алюминиевые панели, которые легко соединяются друг с другом. длина пола. Каналы для кабеля теплого пола ComfortTile обеспечивают простоту установка и точное расстояние, без использования строительного раствора и тонкого отверждения.

Размеры изоляционных панелей пола также могут быть изменены на месте. Панели HeatShield могут значительно сократить время установки, поскольку не требуется слой строительного раствора. Установщики систем напольного отопления, которые использовали панели HeatShield, сообщили, что они смогли уложить вниз 300 квадратных футов пола с подогревом менее чем за два часа, что намного быстрее, чем у большинства время монтажа традиционных систем лучистого теплого пола.

Панели укладывают поперек пола и с помощью маленькие пластиковые клавиши с замком, панели соединены друг с другом.Затем ComfortTile устанавливается в каналы (как показано на фотографиях). После того, как весь кабель установлен, необходимо электрик для подключения системы. (Это гарантирует, что гарантия остается в силе.)

Вставка ключ блокировки, соединяющий две панели. ♦ Установка термокабеля. ♦ Вид на изоляционные панели с устанавливаемым тепловым кабелем.


Как укладывать плитку с подогреваемой подложкой | Home Guides

Пол с подогревом из плитки — это роскошь, которой многие домовладельцы предаются холодным утром.Есть много способов включить тепло под плиточный пол, для большинства из них требуется электрический ток. Если у вас есть подогреваемая подложка на полу, либо нагревательный провод, либо подогреваемый коврик, вы можете установить плитку прямо поверх него. Разложите плитку так, как будто под ней нет ТЭНа; требуется лишь несколько незначительных изменений, чтобы разместить проволоку или коврик под плиткой.

Поручите электрику проверить нагревательный элемент. В большинстве штатов электрик должен установить и / или осмотреть полы с подогревом, прежде чем вы сможете укладывать на них плитку.Нагревательный провод идет к электрическому ящику внутри стены комнаты, где вы будете укладывать плитку, и соединяется с ее верхом. Электрическая коробка подключается к ближайшей розетке GFCI, а нагревательный провод питается от собственного термостата в комнате. Вы должны сначала исправить любые проблемы с током или проводом, потому что, когда плитка опущена, вы не можете добраться до провода.

Найдите стену, самую дальнюю от двери, через которую вы входите в комнату, и измерьте ее. Найдите его центральную точку и отметьте это на полу.

Укладывайте плитки сухим способом прямо на проволоку или сетку. Положите первую плитку на стену, которую вы измерили, так, чтобы она находилась прямо посередине. Разложите следующие плитки равномерно с каждой стороны, чтобы обеспечить сбалансированную укладку.

Обрежьте плитку по краям комнаты пилой для мокрой плитки. Обратите внимание, если какая-либо из плиток кажется нестабильной в любой точке провода. Это нормально, и вы можете исправить эту нестабильность во время укладки, нанеся дополнительный раствор на обратную сторону нестабильной плитки.

Возьмите плитки в обратном порядке, в котором вы планируете их устанавливать, и сложите их рядом.

Нанесите небольшое количество тонкого раствора прямо на сетку или проволоку. Плоским краем шпателя аккуратно нанесите раствор на сетку или проволоку. Постарайтесь получить ровный слой раствора; это может означать использование большего или меньшего количества раствора в определенных областях, где проволока лежит выше или ниже на полу.

Поверните шпатель так, чтобы выемки были обращены к раствору. Аккуратно расчешите раствор в одном направлении, потянув шпатель на себя.Старайтесь не задевать кельмой провода; снимайте только верхнюю часть раствора.

Вдавите плитки в раствор по той же схеме, которую вы определили во время сухой укладки. Каждые две или три плитки устанавливайте на них уровень, чтобы проволока не влияла на высоту плиток. При необходимости осторожно постучите резиновым молотком по любой высокой плитке глубже в раствор. Если плитка слишком низкая, подденьте ее краем кельмы и нанесите дополнительный раствор на ее заднюю часть, а затем снова установите ее.

Вытащите себя плиткой из комнаты, через которую вы входите, и дайте раствору застыть в течение 24 часов.

Залейте раствор, нанеся раствор на пол с помощью затирки. Держите терку под углом 45 градусов, чтобы распределить раствор, и перемещайте его в нескольких направлениях, чтобы уплотнить раствор между швами. Поверните терку на 90 градусов и соскребите излишки раствора с плиток, проведя им по плитке по диагонали.

Дайте раствору застыть в течение 10 минут, затем вымойте поверхность плитки.Смочите губку для затирки и вымойте плитку круговыми движениями, часто ополаскивая губку. Дайте раствору высохнуть в течение 24 часов.

Ссылки

Советы

  • Используйте плитки не менее 6 дюймов в квадрате на нагревательной проволоке, чтобы сбалансировать любые неровности, которые могут возникнуть из-за толщины проволоки.

Writer Bio

Сарабет Асафф работала и писала об индустрии благоустройства дома с 1995 года. Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат.Являясь членом Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

Плюсы и минусы полов с подогревом в ванных комнатах

Нет сомнений в том, что полы с подогревом в ванных комнатах — это роскошь, а не необходимость. Но вы можете решить, что это роскошь, и она того стоит, наступая на холодную плитку зимним утром. Полы с подогревом не только сделают вашу ванную комнату более комфортной и привлекательной, но и способствуют более эффективному обогреву.Трудно устоять перед добавлением этой роскоши спа в свой дом. Здесь мы рассмотрим плюсы и минусы добавления полов с подогревом в вашу следующую реконструкцию ванной комнаты.

Как работают полы с подогревом в ванных комнатах?

Создание полов с подогревом в ванных комнатах включает установку источника лучистого тепла под полом. Тепло может обеспечиваться электрическим нагревательным элементом или жидкостным нагревателем.

Электрический нагреватель использует электрические кабели для выработки тепла.Они встроены в тонкие маты, которые устанавливают под разные типы полов. Неважно, выложены ли ваши полы плиткой, паркетом или даже камнем.

Как домовладелец, вам определенно понравится электрический теплый пол по следующим причинам:

  • Легко установить. Многие домовладельцы предпочитают это, если они в настоящее время работают над проектом реконструкции дома .
  • Поскольку тонкие маты оснащены контроллером термостата, вы можете установить идеальную температуру.
  • Если говорить об установке идеальной температуры, то нагрев полов в ванной с помощью этого метода занимает всего тридцать-шестьдесят минут. Это быстрее, чем у других блоков HVAC. Кроме того, вы можете легко включать и выключать катушки.

Несмотря на эти преимущества, вы должны точно указать размер. В вашей ванной комнате наверняка есть сантехника и предметы мебели, которые занимают площадь. Итак, вы должны установить их стратегически. Полноразмерные коврики с подогревом работают только на открытых площадках.

Система водяного отопления пола , также известная как лучистая система с горячей водой, использует воду, нагретую через трубы.Эти трубки крепятся к толстым фанерным панелям или раствору. Обычно нагретая вода поступает от настоящего водонагревателя. Такой вариант идеально подходит для полов из плитки, камня и бетона.

Самым замечательным преимуществом выбора этого варианта является его объем. Если вы хотите обогреть помещения, кроме ванной, то лучше всего подходит для отопления всего дома .

Кроме того, чем шире область применения данной системы отопления, тем более рентабельной становится установка. Вы можете отапливать сразу несколько комнат, одновременно экономя на расходах на электроэнергию!

Несмотря на это, некоторые из его недостатков:

  • Первоначальные вложения выше по сравнению с электрическим теплым полом.Это потому, что вам понадобится водонагреватель или бойлер, насос и несколько газовых линий.
  • Поскольку для этого варианта используется вода с подогревом, для обогрева полов требуется больше времени.

Плюсы полов с подогревом

Равномерное нагревание

Самое лучшее в полах с подогревом в ванных комнатах — это равномерный обогрев. Они обогревают как пол, так и всю ванную комнату, обеспечивая комфортную температуру окружающей среды.

Агрегаты

HVAC рассеивают теплый воздух, но он может быть неравномерным.Если вы встанете рядом с блоком HVAC, вы можете заметить, что в нем теплее, чем в других частях комнаты. В ванной комнате полы с подогревом, нет холодных мест.

Энергоэффективность

Знаете ли вы, что полы с подогревом в ванных комнатах на 25% более энергоэффективны, чем традиционных агрегатов HVAC ?

Вы даже можете сэкономить на дополнительных расходах в зависимости от выбранного типа системы теплого пола. Системы электрического теплого пола нагревают ванную комнату меньше часа.

Содержание по теме:
Стоит ли инвестировать в пол с подогревом в ванной?
Сдержанный, экономящий место

Благодаря полам с подогревом в ванных комнатах вам не нужно крепить большие массивные шкафы на стене.Они убраны в сторону и не мешают эстетике вашего дизайна.

Без шума

Посмотрим правде в глаза, системы приточного воздуха могут быть шумными. Когда вы включаете систему приточного воздуха, она, вероятно, не бесшумна. Полы с подогревом в ванных комнатах не только незаметны, но и бесшумны. А это значит, что вы не отвлекаетесь, когда пытаетесь расслабиться.

Настройка

Эти устройства удобны в использовании. Они поставляются с термостатами с регулируемыми настройками температуры, чтобы вы могли создать идеальную температуру.

Вдобавок есть таймеры. Встречайте новый день, согревая пальцы ног по утрам!

Безопасность

Полы с подогревом в ванных комнатах безопасны. Они не обожгут тебе ноги. Кроме того, вам не нужно беспокоиться об острых углах или обжигающих поверхностях агрегатов HVAC.

Наряду с безопасностью вы можете гарантировать также хорошее качество воздуха. Это большой плюс для людей, страдающих астмой и другими аллергиями.

Не требует обслуживания

Дополнительным преимуществом является то, что вы сэкономите деньги, зная, что ваши полы с подогревом не требуют обслуживания.После того, как они будут установлены, вам не нужно беспокоиться о графиках обслуживания.

Более высокая стоимость при перепродаже

Полы с подогревом в ванных комнатах повышают ценность вашего дома, что также увеличивает его стоимость при перепродаже. Потенциальные покупатели любят удивлять роскошными деталями.

Связанное содержимое:
Насколько важна реконструкция ванной комнаты для дома?

Минусы полов с подогревом в ванной

Процесс установки

Выбираете ли вы электрический или водяной обогреватель, процесс установки может занять время.Это связано с тем, что для установки оборудования необходимо удалить существующий пол. Раздирать полы никогда не бывает удобно, даже если результат того стоит.

Ремонт

Хотя полы с подогревом не требуют обслуживания, время от времени может потребоваться ремонт. Лицензированный профессиональный может использовать тепловизор, чтобы найти проблему. Если возникла проблема, для ее устранения может потребоваться залезть под стильный пол в ванной комнате.

Стоимость

Оба типа полов с подогревом могут быть дорогими, и от вас зависит, с какими ценами вы справитесь.

Электрический теплый пол экономичен при установке. Но со временем ожидайте, что вам придется столкнуться с эксплуатационными расходами. Водяной теплый пол стоит дороже, но эксплуатационные расходы ниже.

Высота этажа Выпуск

Еще одна причина, по которой пол с подогревом лучше всего подходит для ремонта ванной комнаты, — это проблема с высотой пола. После установки полы с подогревом могут увеличить высоту пола в вашей ванной как минимум на полтора дюйма, в зависимости от предпочитаемой вами системы отопления.Это может быть опасно для спотыкания.

Соответствующее содержание:
Полный износ полов с подогревом в ванных комнатах: подходит ли это вам?

Полы с подогревом придадут вашей ванной комнате особую роскошь, но при этом важно взвесить все за и против. Ремонт ванной комнаты дает прекрасную возможность установить пол с подогревом. Если вы находитесь в районе Уолнат-Крик, , позвоните нам по телефону (925) 885-3770, чтобы обсудить возможные варианты.

часто задаваемых вопросов | SunTouch

О утеплении пола

  1. Что согревает пол?
  2. Где большинство людей кладут полы SunTouch?
  3. Коврик SunTouch ослабляет или укрепляет мой пол?
  4. Эффективен ли электрический обогрев пола SunTouch?
  5. Моя ванная отапливается; мне нужно утепление пола?
  6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
  7. Какое напряжение мне нужно для пола SunTouch?
  8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
  9. Какая гарантия на продукцию SunTouch?

1.Что согревает пол?

Синие нагревательные элементы оранжевого переплетения мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части комнаты. SunTouch UnderFloor ™ делает это с помощью алюминиевой поверхности теплого синего цвета, подвешенной между балками пола.

2. Где большинство людей кладут полы SunTouch?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.WarmWire отлично работает на больших площадях, например в подвалах или больших комнатах.

3. Коврик SunTouch ослабляет или укрепляет мой пол?

Коврики

SunTouch были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона». Он проверяет на прогиб при возрастающих нагрузках на деревянный каркасный пол или бетонную плиту. Коврики SunTouch прошли эти тесты для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие площади.Коврики SunTouch, по-видимому, добавляют прочности на разрыв сэндвичу из плитки и раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

4. Эффективен ли электрический обогрев пола SunTouch?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда комнаты не используются.Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

5. Моя ванная отапливается; мне нужно утепление пола?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, их кафельные полы остаются холодными. Представьте, что вы начинаете день с того, что выйдете из душа на теплый и удобный кафельный пол!

6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?

№SunTouch и конкуренты передают на пол примерно одинаковое количество энергии. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. SunTouch, однако, использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (VAC), и по коду необходимо установить системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

7. Какое напряжение мне нужно для пола SunTouch?

SunTouch рассчитан на 120 или 240 В переменного тока (для обогрева больших площадей).

8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока чаще встречаются за пределами США и в коммерческих приложениях.Термостат SunStat может контролировать до 150 квадратных футов пола с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

9. Какая гарантия на продукцию SunTouch?

На нагревательные элементы

SunTouch распространяется ограниченная гарантия на замену продукта двадцать пять (25 лет). SunTouch будет иметь ограниченную гарантию сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от гарантий большинства других компаний по лучистому отоплению.Гарантии SunTouch распространяются на продукт, а не только на первоначального домовладельца.

Планировка этажа

  1. Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?
  2. В частности, чем WarmWire отличается от ковриков SunTouch?
  3. Какое минимальное / максимальное расстояние между проводами для WarmWire?
  4. Сколько мне нужно мата SunTouch или WarmWire?
  5. Будет ли система SunTouch увеличивать высоту моего пола? Если да, то на сколько?
  6. Сколько еще тонкослойного покрытия мне понадобится для пола SunTouch?
  7. Какие напольные покрытия я могу положить на мой новый светлый пол?
  8. Существуют ли напольные покрытия, которые не подходят для сияющего пола?
  9. Нужно ли уложить изоляцию под пол SunTouch?
  10. Я устанавливаю SunTouch на бетонную плиту.Стоит ли добавить изоляционный барьер?
  11. Могу ли я установить теплый пол SunTouch в душевой пол?
  12. Вы порекомендуете систему управления моим лучистым полом?
  13. С какой нагрузкой может справиться SunStat?
  14. Где хорошее место для размещения элемента управления?
  15. Могу ли я покупать напрямую у производителя?

1. Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?

Коврики

SunTouch отлично подходят для создания тонкого или самовыравнивающегося раствора на каркасных полах или плитах.Обычно лучше всего подходят для ковриков SunTouch комнаты, требующие менее 150 квадратных футов отапливаемой площади с квадратными углами. Их обычно покрывают плиткой и используют в ванных комнатах и ​​кухнях. Coated WarmWire делает то же самое, но стоит дешевле, крепится с помощью ремней и может использоваться в душе. (Примечание: старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие более 150 квадратных футов отапливаемой площади, и / или комнаты с углами или дугами подходят для WarmWire, который легко принимает необычные формы.Если у вас холодный пол и у вас есть доступ снизу через подвал или недостроенный подвал, вы можете установить маты SunTouch UnderFloor между балками пола, чтобы согреть плиточный, каменный или деревянный пол наверху.

2. Чем конкретно WarmWire отличается от ковриков SunTouch?

Custom TapeMat® — это быстрый вариант для электрического теплого пола. Коврик заказывается точно по желаемому плану этажа. Изготовленные на заказ ленточные коврики изготавливаются по изгибам, углам и вырезам в соответствии с требованиями дизайна комнаты.

Стандартные ленточные коврики

быстрее укладываются в прямоугольные пространства. Все предустановлено для вас. Маты добавляют к тонкому раствору армирующие волокна, что делает пол более прочным. Нагревательные элементы вплетены на заводе в покрытый полиэфирным ковриком с оптимальным расстоянием 3 дюйма и выходной мощностью 12 Вт на квадратный фут.

WarmWire стоит меньше за квадратный фут, чем нагревательные маты, и установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен в больших помещениях или комнатах с углами, изгибами, укромными уголками или ограниченными пространствами, которые не подходят для ковриков.Вы можете отрегулировать расстояние между WarmWire, чтобы оно соответствовало теплопотери из комнаты.

3. Какое минимальное / максимальное расстояние между проводами для WarmWire?

Ремешок WarmWire может удерживать нагревательные элементы на расстоянии 2,5 дюйма, 3 дюйма или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонными плитами. По возможности используйте изоляцию под полом. 3-дюймовый интервал — наиболее распространенный интервал для ванн, кухонь, гостиных и подвалов с умеренными потерями тепла. Расстояние 3,5 дюйма лучше всего подходит для помещений с низкими тепловыми потерями, коридоров или больших площадей, отапливаемых с помощью тепловых каналов.Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.

4. Сколько мне нужно мата SunTouch или WarmWire?

Используйте новый калькулятор продукции SunTouch (калькулятор WarmWire / калькулятор TapeMat). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, подключенных параллельно, для обогрева больших площадей с ограничением нагрузки в 15 ампер на один элемент управления.

Это основной расчет:

1. Рассчитайте общую площадь комнат от стены до стены.Вычтите квадратные метры всех встроенных элементов (например, ванны, туалета и шкафов).

(Общая площадь — застроенная) = (___ — ___) = ___ кв. Футов

2. Умножить на 0,90. Округлите до ближайших 5 кв. Футов. Это отапливаемая площадь.

_____ x .090 = _____ кв. Футов отапливаемой площади

3. В зависимости от площади обогреваемой площади выберите подходящий мат (-а) или WarmWire из каталога продукции.

5. Поднимет ли система SunTouch мою высоту пола? Если да, то на сколько?

Ожидайте увеличения высоты пола от 1/8 до 3/8 дюйма, в зависимости от метода установки.Вот три примера:

Большинство монтажников используют шпатель с зубьями от до 3/8 дюйма для нанесения раствора с тонким слоем. При тонкой установке и укладке плитки непосредственно над нагревательными элементами, увеличьте высоту от 1/8 до 1/4 дюйма.

Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавьте плитку. Нанесите от ¼ до 3/8 дюйма дополнительной толщины.

Или вы можете нанести самовыравнивающийся раствор от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, например ламинатом.

Если вы установите SunTouch UnderFloor между балками перекрытия, высота готового пола не изменится.

6. Сколько еще тонкослойного покрытия мне понадобится для пола SunTouch?

Безопасная оценка — запланировать использование на 60% большего количества растворителя, чем обычно требуется для холодного пола.

7. Какие напольные покрытия я могу положить на мой новый светлый пол?

Если вы закладываете нагревательные элементы в строительный раствор или устанавливаете SunTouch Underfloor, вы можете использовать многие виды напольных покрытий.Самые популярные теплые полы — плитка и камень. Если покрыть нагревательные элементы самовыравнивающимся тонким слоем, можно установить ламинат, плавающий или приклеенный паркетный пол.

8. Существуют ли напольные покрытия, которые не подходят для сияющего пола?

Полы с гвоздями не подойдут по понятным причинам. Виниловые полы могут деформироваться и обесцветиться поверх нагревательных элементов. Подкладка и ковер изолируют ваш сияющий пол, поэтому вы можете быть разочарованы его характеристиками.Резиновые и пробковые полы также обладают более высокими теплоизоляционными характеристиками, поэтому тепло может вас не порадовать. Обратитесь к производителю бамбукового пола (типа травы), чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности излучающего пола не должна превышать 85 ° F, температура в нижней части готового пола может составлять от 90 до 110 ° F.

9. Нужно ли уложить изоляцию под пол SunTouch?

Изоляция

снизит теплопотери и улучшит время отклика во время прогрева.Если вы можете положить его под каркас пола или под тонкую сетку (в соответствии с рекомендациями Совета по плитке Северной Америки), изоляция будет хорошей идеей. Существует ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору или дилеру напольных покрытий. В случае SunTouch UnderFloor изоляция под матом между балками имеет важное значение.

10. Я устанавливаю SunTouch на бетонную плиту. Стоит ли добавить изоляционный барьер?

Изоляция значительно повышает производительность и эффективность систем обогрева полов.

11. Могу ли я установить теплый пол SunTouch в душевой пол?

Да. Как коврики SunTouch, так и WarmWire внесены в список UL для установки на индивидуальный пол для душа или скамейку. Дополнительные инструкции см. В руководстве по установке SunTouch TapeMat, руководстве по установке Custom TapeMat или руководстве по установке WarmWire.

12. Вы порекомендуете средство управления моим лучистым полом?

Да. Контроллер SunTouch SunStat имеет защиту GFCI и датчик температуры пола для установки температуры пола.Он имеет удобный переключатель включения / выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.

13. С какой нагрузкой может справиться SunStat?

SunTouch SunStats — это термостаты с двойным напряжением (120 В переменного тока и 240 В переменного тока), рассчитанные на работу до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 А) или 300 квадратных футов при 240 В переменного тока (15 А). Для больших площадей, которым нужен один элемент управления, просто добавьте реле SunStat для еще 15 ампер отапливаемой зоны.

14. Где лучше всего разместить элемент управления?

Поместите пульт управления над (или рядом) местом, где провода питания отходят от пола. Поместите его в сверхглубокую распределительную коробку, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной местными строительными нормами. Выбирайте стену, на которую не попадают прямые солнечные лучи, или внешнюю стену.

15. Могу ли я покупать напрямую у производителя?

Нет, и это не потому, что мы не ценим ваш бизнес.Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и аксессуары сделают ваш проект намного проще.

Устройство пола

  1. Можно ли установить SunTouch прямо на фанеру?
  2. Какой тип тонкослойной машины / выравнивателя мне следует использовать при установке систем SunTouch?
  3. Могу ли я обрезать коврик по размеру моего участка?
  4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?
  5. Можно ли отрезать нагревательный элемент, если у меня слишком много?
  6. Что делать, если у меня на работе слишком много нагревательного элемента?
  7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?
  8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?
  9. Шнур питания немного толще мата.Как мне это установить?
  10. Что такое LoudMouth ™ и нужен ли он мне?
  11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?
  12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (обрыв линии) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из других проводов. Это нормально?
  13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
  14. Как избежать повреждения нагревательных элементов?
  15. Что такое CableTrowel?
  16. Нужен ли мне GFCI в моей печатной коробке для подачи питания на систему SunTouch?
  17. Забыл установить датчик.Что я могу делать?
  18. У меня есть коврик SunTouch, но я не могу найти датчик управления.
  19. Как прикрепить ремешок WarmWire к плите?
  20. Как мне изолировать существующую плиту перед установкой SunTouch?
  21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

1. Можно ли установить SunTouch прямо на фанеру?

Да, SunTouch можно установить прямо на фанеру, если она покрыта раствором не менее 3/8 дюйма.Рекомендуется покрыть фанеру грунтовкой, совместимой с полимерно-модифицированным строительным раствором вашей марки. Если вы устанавливаете пол из тонкой плитки поверх фанеры, подумайте о том, чтобы сначала положить слой цементной плиты. Затем прикрепите SunTouch к заднему слою и покройте его латексным или модифицированным полимером раствором, а затем готовым кафельным или каменным полом. Во всех случаях укладывайте плиточные полы в соответствии с рекомендациями Совета по плитке Северной Америки.

2. Какой тип тонкослойной машины / выравнивателя следует использовать при установке систем SunTouch?

Используйте латексный или модифицированный полимером раствор для тонкого отверждения и нанесите его зубчатым шпателем на 3/8 дюйма.Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на стройплощадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.

3. Могу ли я обрезать коврик по размеру моего участка?

Да. Раскатайте коврик до препятствия. Отрежьте оранжевую ткань и переверните циновку, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни по какой причине не обрезайте синий нагревательный элемент.

4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?

Коврик можно придать форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.

5. Можно ли отрезать нагревательный элемент, если у меня слишком много?

Нет, это испортит коврик. Каждый кабель имеет определенное значение сопротивления (Ом), поэтому длину нельзя изменять.

6. Что делать, если у меня на работе слишком много нагревательного элемента?

Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть излишка рядом с туалетом или в других местах, которые вы планировали оставить неотапливаемыми.Вы можете разместить незакрепленные нагревательные элементы на расстоянии 2,5 дюйма друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не закатывайте его в стену; это вызовет опасный перегрев. В этом случае верните коврик, если он идеально подходит для вашего проекта.

7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?

Да на оба вопроса. После того, как вы протянули экранированный шнур питания и белый провод датчика к блоку управления в стене, у вас, вероятно, останутся остатки.Вы можете отрезать лишнее и подключиться к SunStat. Никогда не обрезайте провода нагревательного элемента или датчик датчика (лампочку на конце провода).

8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?

Нет, не обрезайте их и никогда не оставляйте в стене. Никогда не обрезайте нагревательные элементы. Всегда заделывайте мат и нагревательные элементы WarmWire, включая заводские соединения, которые соединяют нагревательные элементы с проводами питания, в растворе в полу.Никогда не вставляйте в стену нагревательные элементы или заводские соединения.

9. Шнур питания немного толще мата. Как мне это установить?

Силовые кабели, включая заводское соединение с нагревательными элементами, прикреплены к полу. В стену и до распределительной коробки входят только экранированные провода питания. Вы можете использовать фрезер или долото, чтобы сделать паз в полу для проводов питания и, если необходимо, заводского сращивания, а затем приклеить к пазу заводское сращивание проводов питания горячим клеем.

10. Что такое LoudMouth ™ и нужен ли он мне?

LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорается свет и звучит сигнал тревоги, чтобы вы могли остановить работу и предпринять шаги для устранения проблемы. LoudMouth может контролировать три набора нагревательных элементов одновременно, и он должен оставаться включенным, пока нагревательные элементы находятся на рабочем месте. LoudMouth стоит своих денег.

11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?

Они хорошо работают вместе.Омметр сообщает вам, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает звуковой сигнал, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления, если провод оборван, но не подает сигнал тревоги. Мы советуем использовать оба устройства при укладке теплого пола.

12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (разомкнутая линия) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из другого. провода.Это нормально?

Да. Если какое-либо сопротивление измеряется между проводом с зеленой меткой (заземлением) и проводами нагрузки, это указывает на короткое замыкание, что означает повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона будут считывать ваше тело как цепь, если вы дотронетесь до обоих наконечников щупов пальцами.

13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?

Ни в коем случае не обрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по нашему бесплатному номеру 1-888-432-8932 и приобрести ремонтный комплект для нагревательного провода.Комплект должен быть установлен квалифицированным электриком.

14. Как избежать повреждения нагревательных элементов?

Будьте особенно осторожны при нанесении раствора на SunTouch. Накройте SunTouch картоном, когда он открыт, чтобы свести к минимуму ущерб от движения на стройплощадке. Мы рекомендуем вам использовать пластиковый SunTouch CableTrowel ™ при нанесении строительного раствора.

15. Что такое CableTrowel?

CableTrowel — это легкое, прочное лезвие с зазубринами, которое наносит слой гребешкового раствора на нагревательные элементы толщиной 3/8 дюйма.Установщикам нравится вес и то, что он легко чистится. Самое главное, он не повреждает нагревательные элементы, как острые металлические мастерки.

16. Нужен ли мне GFCI в моей монтажной коробке для подачи питания на систему SunTouch?

GFCI не следует использовать, потому что наши термостаты поставляются со встроенным GFCI. Этот очень чувствительный GFCI может обнаруживать другой GFCI в цепи, вызывая то, что мы называем неприятным отключением.

17. Забыл установить датчик. Что я могу делать?

Вы можете разбить и аккуратно удалить одну плитку непосредственно под местом управления SunStat, а затем аккуратно вырезать место для датчика.Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и повторно залить шов. Не обрезайте нагревательные элементы зубилом и не устанавливайте зонд прямо поверх нагревательных элементов. Попытайтесь найти между ними зонд.

Или вы можете аккуратно просверлить небольшой карман в нижней части деревянного чернового пола ниже области нагрева и запечатать сенсорный зонд в этом кармане.

Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Air Sensing» или режим «Регулятор» по времени.Это работает, но менее точно, чем при использовании датчика температуры пола. Обратите внимание, что датчик все равно необходимо подключить к задней части элемента управления SunStat, чтобы воздушный режим работал должным образом.

18. У меня есть коврик SunTouch, но я не могу найти контрольный датчик.

Ваш датчик находится в упаковке термостата SunStat. Это свёрнутый белый провод.

19. Как прикрепить ремешок WarmWire к плите?

Просверливание отверстий и закрепление ремня винтами является одобренным методом.Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы удерживать ремешок. Однако самый быстрый и простой способ — это нанести на обратную сторону ремешка высокопрочный клей-спрей. Горячий клей — хорошая альтернатива клею-спрею. Мы также включаем в наши комплекты двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно по бетону.

20. Как изолировать существующую плиту перед установкой SunTouch?

Некоторые типы мембран, предотвращающих разрушение или изолирующие трещины, обладают минимальными изоляционными свойствами.Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет снизить тепловые потери в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучший коэффициент сопротивления теплопередаче. Уточняйте у местных дилеров, какие продукты подходят для излучающих полов.

21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

Полимерный песок — хороший вариант.Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы собираетесь использовать, чтобы убедиться, что его продукт может использоваться над системой электрического снеготаяния.

Эксплуатация этажа

  1. В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?
  2. Сколько будет стоить эксплуатация моего лучистого пола?
  3. При какой температуре мне следует установить лучистый пол?
  4. Что предохраняет мой пол от перегрева?
  5. Долго ли прогревается пол?
  6. Что делает программируемое управление?
  7. Что может пойти не так с продуктами SunTouch?
  8. Какую поддержку вы оказываете?
  9. Как мне объяснить мой пол SunTouch моему соседу?

1.В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?

Строительному раствору требуется 28 дней для полного высыхания. Если вы включите нагревательные элементы до того, как он застынет, он сожмется, потрескается и всплывет на вашей плитке. См. Инструкции на мешке для кладки или позвоните производителю.

2. Сколько будет стоить эксплуатация моего лучистого пола?

Ваша стоимость будет зависеть от того, сколько часов вы утепляете пол и ваших затрат на электроэнергию.Калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat) даст вам оценку, основанную на среднем использовании.

3. При какой температуре следует укладывать теплый пол?

Используйте свой контроль, чтобы найти температуру, которая вам нравится. Начните с 80 ° F, а затем настройтесь на свой комфорт.

4. Что предохраняет пол от перегрева?

Элементы управления

SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегрелся.Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85 ° F. Многие производители деревянных и ламинатных полов требуют ограничения в 82-84 ° F. Рекомендуемую максимальную температуру пола проконсультируйтесь с производителем материалов из дерева или ламината.

5. Долго ли прогревается пол?

Из холодного старта системе требуется время, потому что ей необходимо прогреть всю массу пола. Наши цифровые элементы управления помогают, «понижая» температуру до более низкого уровня, но не полностью.Когда комната будет готова к «комфортной» температуре, регулятор быстро нагреет пол. В среднем это занимает от 20 до 45 минут. Утеплитель под системой утепления пола сократит время прогрева.

6. Что делает программируемое управление?

Программируемый элемент управления SunStat позволяет вам установить 7-дневный график для вашего теплого пола. Обычно пол прогревается утром и вечером, когда вы пользуетесь комнатой. Программируемые элементы управления популярны, потому что они начинают нагреваться еще до того, как вы войдете в комнату, и снижают температуру пола, когда вы уходите.Таким образом, вам всегда комфортно, но вы не тратите впустую энергию.

7. Что может пойти не так с продуктами SunTouch?

В руководствах по установке перечислено несколько вещей, которые могут вызвать повреждение продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и дорожное движение могут повредить нагревательный элемент. После того, как напольное покрытие установлено поверх мата SunTouch, мало что может повредить ему.

8.Какую поддержку вы оказываете?

Позвоните по нашему бесплатному номеру из США и Канады 1-888-432-8932 с 7:00 до 18:00 по центральному времени с понедельника по пятницу. Наши инженеры и сотрудники службы поддержки клиентов готовы ответить на ваши вопросы. Просмотрите видеоролики по установке, доступные в Интернете, и прочтите руководство по установке, в котором есть таблица устранения неполадок, если у вас есть какие-либо вопросы.

9. Как мне рассказать соседу о моем полу SunTouch?

От Аляски до Флориды люди проводят много времени в ванных комнатах на холодных плиточных полах.SunTouch — это простой и недорогой способ начать день с теплых ног.


Ваш SunTouch Experience

У вас есть история или опыт, которыми вы хотели бы поделиться с вашим продуктом SunTouch?

Отправьте свою историю

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, вы когда-нибудь задумывались о лучистом подогреве пола? У системы множество преимуществ: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук.Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что излучающая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, прихожая или гостевая спальня) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Скобить вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод крепления скобками включает в себя металлические скобы для деревянных черновых полов или пластиковые скобы для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на трубу проходит легкая бетонная наливка, чтобы создать гладкую прочную поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин — очень эффективный способ установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой (или верхней) стороне пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного теплого пола из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Обычно установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода БТЕ по сравнению с обогревом балок.

Стержневой зажим

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволит теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но также может использоваться для участков на уровне земли в доме новой постройки, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубу к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что труба останется на месте, когда бетон заливается по трубе, проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой обычно необходима для предотвращения потери тепла в землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный способ обогрева дома руками (и ногами) вниз.
