Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

• На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
• На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

  Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

  Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

• Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
• Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

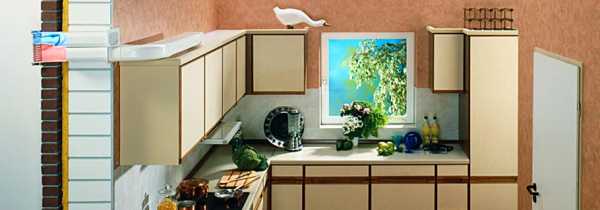

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

• Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
• Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
• Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

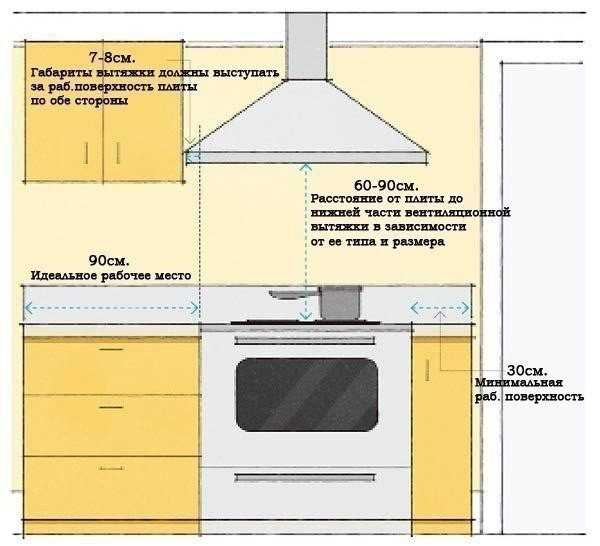

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

• поливинилхлорид;
• полипропилен;
• полиэтилен;
• полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

• Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
• Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
• Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

• разметить расположение элементов;
• высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
• последовательно установить элементы возховода;
• загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

• Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
• Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

• Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
• Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
• Затем в отверстия вставляют дюбеля.
• Профили крепят на саморезы.
• Углы у вытяжки оформляют металлическим перфорированным уголком.
• Профили соединяют поперечинами.
• На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018Т С

ventilsystem.ru

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

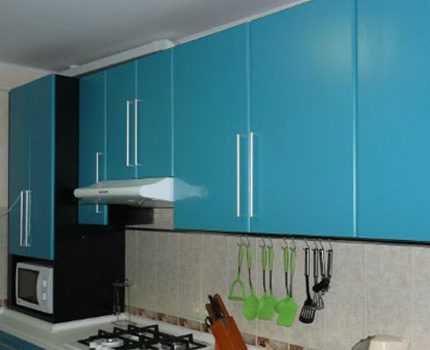

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

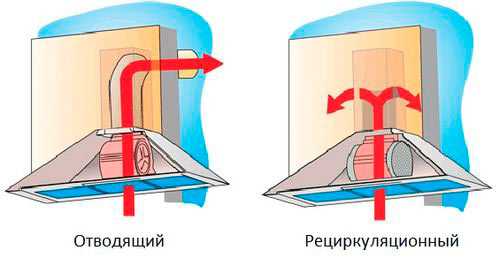

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

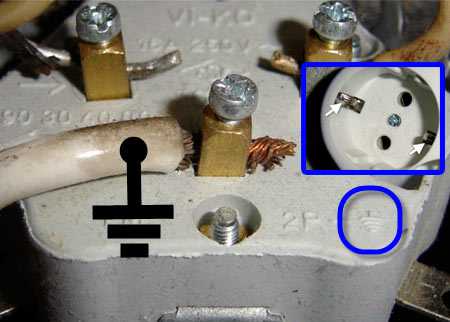

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

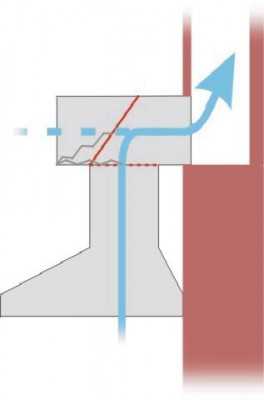

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.

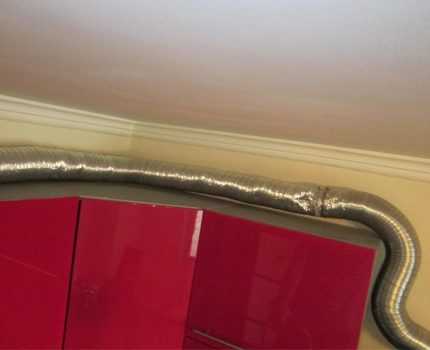

• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

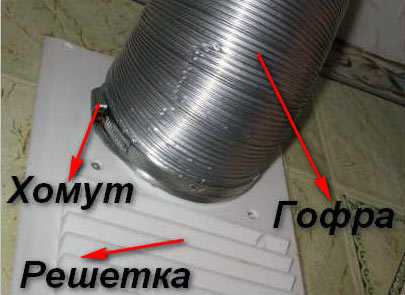

Крепление гофры к вентиляции

• • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

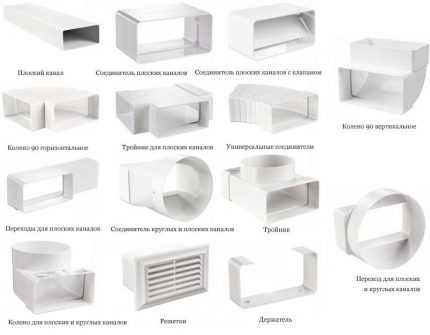

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

• Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

remboo.ru

Вытяжка для кухни с воздуховодом: выбор и правила установки

Вопрос обустройства вентиляции актуален среди владельцев квартир и частных домовладений. Ведь сразу предстоит не только определиться со схемой, создать проект, но и реализовать его, выполнив монтажные работы. Согласитесь, неплохо бы своими руками все устроить, сэкономив на вызове мастера.

Но вы не знаете с чего начать и как правильно действовать? Мы постараемся помочь – в этой статье рассмотрены варианты монтажа вытяжки и их особенности. Так, одно из наиболее простых решений – вытяжка для кухни с воздуховодом. При желании ее несложно устроить своими руками, перед началом работ детально изучив все нюансы, приведенные в этом материале.

Также статья дополнена фотоподборками пошаговой сборки, установки и подключения вытяжного устройства. Для лучшего понимания изложенного материала подобраны видеосюжеты по изготовлению воздуховодов и подключению вытяжек.

Содержание статьи:

Особенности и правила выбора вытяжки

На кухне вытяжка служит не только одним из элементов вентиляционной системы. Часто она является самостоятельной деталью интерьера, неким акцентом или завершающим аккордом выбранного стилевого решения для конкретной комнаты.

Чтобы она отлично функционировала и радовала своим безупречным внешним видом, предстоит подобрать правильный вариант.

Галерея изображений

Фото из

Вытяжка в интерьере кухни

Вариант сообщения с вентиляцией

Площадь охвата кухонной вытяжки

Энергозависимое оборудование

Многообразие форм и стилистики

Использование островной вытяжки на кухне

Установка вытяжки в углу помещения

Требования к выбору оборудования по мощности

Разновидности кухонных конструкций

Разнообразие форм, размеров, дополнительных функций и значительный ценовой разброс затрудняет выбор. Прежде всего, следует понимать, что вытяжка – это оборудование, предназначенное для удаления из помещения отработанного воздуха, содержащего частички жира, пыли и имеющего неприятный запах.

Например, когда владелец жилища жарит отбивные и хочет оградить остальных членов семейства от этого излишне навязчивого запаха, он включит вытяжное оборудование. Если же в комнате витает аромат кофе, то можно обойтись без него.

Технические характеристики модели

Важно, чтобы вытяжка была рассчитана на такие нагрузки и могла успешно удалять резкие и неприятные запахи в полном объеме. Это обеспечивается покупкой .

Обязательно следует посмотреть инструкцию понравившейся модели, обратив особое внимание на граничный максимум мощности. Здесь нужен запас – вытяжка не может работать во всю мощь

Выбирая оборудование, надо внимательно изучить технические характеристики, указанные производителем в сопровождающей документации.

Подходящий вариант должен удалять отработанный воздух объемом, который в 3 раза превышает объем кухни. Например, если площадь комнаты 12 м², а высота потолков 2,7 м, то ее объем равен 12*2,7=32,4 м³.

Чтобы справиться со своей основной функцией, вытяжка должна удалять не менее 32,4*3+20%=117 м³. Запас в размере 20% нужен для того, чтобы прибор постоянно не работал на пределе своих сил. Иначе такая работа быстро выведет его из строя.

Многие модели вытяжек комплектуются оригинальным кожухом, способным скрыть все неприглядные части вытяжной конструкции

Предпочитаемый тип монтажа

По типу монтажа все вытяжки можно условно разделить на:

• встраиваемые;
• открытые.

Первый тип оборудования – – имеет более скромный внешний вид. Они устанавливаются внутрь шкафчиков или другой кухонной мебели. В нерабочем состоянии они практически незаметны.

Встроенная в кухонный гарнитур пристенная вытяжка позволит скрыть самую неприглядную часть воздуховода и вытяжного оборудования. Мало того, что ее можно монтировать в шкаф, там еще и место для кухонной утвари останется

Второй тип – открытые вытяжки – может иметь самые замысловатые формы и размеры. Их стоимость может шокировать, особенно, если это дизайнерская модель, существующая в единичном экземпляре.

Форма кухонной вытяжки

В зависимости от формы изделия различают такие вытяжки:

• угловые;
• островные;
• пристенные.

Последние не требуют монтажа воздуховода с последующим подключением к вентиляционной шахте дома. Это вариант вытяжки .

Их конструкция предусматривает наличие нескольких типов фильтров, среди которых , и другие, обеспечивающих местное очищение воздуха, а не его удаление из помещения.

Все остальные варианты вытяжек нуждаются в обустройстве вентиляционного канала. По размеру, используемому материалу и стоимости изделия всегда можно подобрать наиболее подходящий вариант, учитывая пожелания и финансовые возможности владельца дома/квартиры.

Воздуховод может компактно расположиться над кухонным гарнитуром или же неприлично обращать на себя внимание, грубо нарушая гармонию оформления

Ориентиры и нюансы выбора

Чтобы вытяжка была красивой и полезной деталью кухонного интерьера, надо подобрать удачную модель. Для этого предстоит выбирать изделие от производителя, имеющего хорошую репутацию.

Цена не обязательно должна быть высокой, главное, чтобы все документы о качестве, инструкция по использованию и гарантия была в наличии у продавца. В противном случае лучше присмотреть другой вариант.

Идеальная вытяжка должна выполнять такие функции:

• качественно удалять запахи;
• создавать минимум шума;
• эстетично выглядеть;
• гармонично вписываться в интерьер.

Основное предназначение этого элемента вентиляционной системы – удаление отработанного воздуха. Каким бы красивым и совершенным не был ее дизайн, но невыполнение своей основной задачи делает такую вытяжку бесполезной безделушкой. Чтобы этого не случилось, при покупке особое внимание следует уделить мощности.

Если , то она шумит не громко. Если же в процессе монтажа допущены ошибки, подобраны неправильные детали, а мощность самого прибора не соответствует необходимой норме, то следует готовиться к высокому уровню шума – 50 децибел и более.

Высокий уровень шума от работающей вытяжки во время приготовления пищи гарантированно обеспечит головную боль своей хозяйке. Если уровень шума от 60 децибел и выше, то следует предпринимать меры по его снижению

Основная проблема – гармонично вписать купленную вытяжку в существующий интерьер кухни. Особенно, когда вентиляционное отверстие находится на значительном расстоянии от ее места расположения.

Здесь на помощь придет для прокладывания воздуховода от вытяжки до входа в вентиляционную шахту дома.

Важно придать коробу и вытяжке эстетичный внешний вид по окончанию монтажных работ. Это касается как покупного оборудования, так и самодельных конструкций.

Даже самая стильная и дорогая модель вытяжки будет нелепо выглядеть, если не оформить должным образом вентиляционный канал

Специфика обустройства кухонной вытяжки

Для устройства кухонной вытяжки помимо самого оборудования потребуются дополнительные материалы – воздуховод и крепежные детали к нему, короб и крепежи для его монтажа.

Желательно сразу же купить и другие расходные материалы, необходимые для подключения. Удобнее, когда все комплектующие будут одной торговой марки, так обеспечится полное совпадение по цвету и размеру.

Тонкости выбора и установки воздуховодов

Среди воздуховодов, предлагаемых в строительных магазинах, можно встретить такие:

• гофрированный полимер;
• алюминиевая гофра;
• гофра из нержавеющей или оцинкованной стали;
• пластиковая круглая труба;
• пластиковый прямоугольный воздуховод.

Наиболее используемые для обустройства бытовой вентиляции – и пластиковые трубы прямоугольного и круглого сечения.

Это объясняется простотой монтажа, с которым под силу справиться даже неопытному домашнему мастеру.

Гофрированная труба из пластика в качестве воздуховода является самым нежеланным вариантом. Лучше купить алюминиевый аналог

К некоторым недорогим моделям вытяжек в комплекте идет гофра из пластика. Использовать ее или нет – это зависит от типа и размера плиты, над которой предстоит ставить вытяжное оборудование.

Если на кухне газовая плита, то мастера предпочитают купить хорошую металлическую гофру от надежного производителя вместо пластика, идущего в комплекте.

Для обустройства бытового вентиляционного канала следует выбирать качественное изделие. Слишком нежная и тонкая гофра из фольги может разорваться от неосторожного обращения при монтаже.

Металлическая гофрированная труба в некоторых интерьерах гармонично вписывается без необходимости придумывать варианты ее маскировки. Хотя чаще всего ее приходится всеми возможными способами прятать, чтобы не нарушать гармонию кухонного пространства.

Алюминиевая гофра на фоне дорогого кухонного гарнитура, изготовленного из натурального дерева, смотрится, по меньшей мере, нелепо

Гофра устанавливается просто – один ее конец достаточно присоединить к патрубку самой вытяжки, а второй вставить в решетку вентиляционной шахты.

В качестве крепления используют хомуты, алюминиевый скотч, герметик.

Гофра хорошо режется ножницами, ее удобно растягивать и гнуть в любом направлении. Это позволяет прокладывать даже длинные и замысловатые каналы без резких поворотов

Круглые и прямоугольные выглядят более эстетично. Они не сгибаются в разные стороны. Их монтаж также не составит труда – все детали крепятся между собой, как конструктор.

Для присоединения покупают специальные переходники. Неудобно, что повороты здесь будут более резкими, а не плавными, как в случае с гофрированной трубой.

Несомненное преимущество таких воздуховодов – геометрическая четкость линий. Это позволяет органично смотреться среди другой кухонной мебели, также обладающей строгой геометрией

Выбирать для своей кухни следует именно тот вариант, который более гармонично впишется в интерьер. Если же бюджет предполагает использование совсем маленькой суммы на покупку воздуховода, то можно купить недорогую алюминиевую гофру и искусно ее замаскировать.

Стоит обратить внимание, что нужный метраж гофрированной трубы измеряется в растянутом виде. А нужную длину пластиковой гладкой трубы следует точно измерить дома, учитывая, что повороты будут четкими.

Сразу же надо покупать все переходники для труб и желательно от одного и того же производителя.

Использование переходников с круглого на прямоугольное сечение и наоборот плохо отражается на тяге вентиляционного канала. По возможности стоит отказаться от такого решения

Еще один важный момент при покупке вентиляционного канала – подбор правильного диаметра, рекомендованного производителем вытяжки. Меньший или больший размер трубы будет способствовать плохой работе оборудования. Также лучше всего приобретать все крепежные детали одной фирмы.

Варианты монтажа оборудования

Когда вытяжка и все дополнительные детали куплены, остается ее поставить и .

Есть 2 варианта проведения этого вида работ:

• своими руками;
• руками профессионала.

Каждый из вариантов имеет свои плюсы и минусы.

Последовательность работ по сооружению вытяжки с гибким воздуховодом продемонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для выхода в вентшахту

Шаг 2: Примерка гофры к месту установки

Шаг 3: Сверление отверстий для монтажа вытяжки

Шаг 4: Крепление дюбелей и закручивание шурупов

Шаг 5: Обрезка излишков гофрированной трубы

Шаг 6: Примерка конструкции к месту установки

Шаг 7: Подключение гофры к вытяжке изнутри

Шаг 8: Навешивание вытяжки по месту установки

Если довериться мастерам, то придется выложить приличную сумму за их услуги.

Причем вызывать дешевую бригаду не имеет смысла – они могут оказаться «из рук вон» плохими специалистами, способными испортить дорогостоящее оборудование.

Для монтажа могут понадобиться переходники, хомуты, крепления, силиконовый герметик и другие расходные материалы. Их стоит покупать вместе с воздуховодом и коробом, заранее просчитав

Первый же вариант надежнее, если домашний мастер имеет некоторый опыт ремонтных или строительных работ. Когда владелец все делает своими руками, он знает, что и где поставлено.

Также самого себя никто не будет обманывать – все работы будут выполнены качественно. Только нужно внимательно изучить инструкцию, чтобы не лишиться гарантии на вытяжку.

При выполнении работ своими силами важное значение имеют:

• безопасность;
• правильность подключения;
• отличный внешний вид.

Чтобы обеспечить безопасность устанавливаемого элемента вентиляционной системы, надо точно выполнять требования инструкции и рекомендации производителя. Ведь у каждой модели вытяжки свои характеристики.

Материалы, использованные при изготовлении, также отличаются – нержавеющая сталь выдерживает воздействие более высоких температур, чем пластик.

Для работ с элементами вентиляционной системы кухни, изготовленными из нержавеющей стали, понадобятся металлические хомуты, переходники и вентиляционная решетка

Чтобы самостоятельно подключить кухонную вытяжку к вентиляции, нужно сначала ее прикрепить. Для этого пригодятся рекомендации производителя, изложенные в руководстве по эксплуатации.

Каждый тип вытяжки имеет свои особенности монтажа. Например, для встраиваемых моделей придется прорезать в днище кухонного шкафчика отверстие, а купольные присоединяются к стене крепежами, идущими в комплекте.

Установив вытяжку, предстоит присоединить к ней воздуховод, второй конец которого прикрепить к входу в вентиляционную шахту дома. Не лишним будет установить сразу и .

Именно от типа воздуховода, используемого для подсоединения вытяжки на кухне к системе вентиляции, зависит длительность и сложность последующих работ.

Гладкие пластиковые трубы круглого сечения хорошо вписываются в интерьер кухне, исполненный в светлых тонах

Если выбранный вентиляционный канал не подходит под общую стилевую композицию, то предстоит его замаскировать. Для этих целей применяются специальные короба.

Такие изделия способны не только скрыть воздуховод, но и украсить кухонное пространство. Но их монтаж может потребовать от мастера значительных сил и умений.

Виды и нюансы монтажа вентканалов

Для маскировки отдельных элементов вентиляционного оборудования можно приобрести специальный короб. Чаще всего требуется спрятать воздуховод, выбивающийся из общей картины.

Именно для этой составляющей кухонной вентиляции можно соорудить короб своими руками. Какой вариант уместен в конкретном помещении – решать только его владельцу.

Метры трубы, тянущейся от вытяжки к шахте, способны убить даже самую оригинальную идею оформления помещения. Лучше подобрать вариант для маскировки воздуховода

В зависимости от материала изготовления, можно купить следующие варианты коробов:

• пластиковые;
• алюминиевые;
• из нержавеющей стали;
• деревянные.

Дальше рассмотрим особенности каждого из озвученных вариантов.

Особенности применения пластика

Пластиковые трубы, используемые в качестве воздуховода, часто называют коробом. Благодаря своей четкой геометрической форме они не требуют применения еще какого-то дополнительного материала для маскировки.

Разве что в случае отсутствия в продаже нужного оттенка, их можно окрасить влагонепроницаемой и жароустойчивой краской. Такой ход позволит вентиляционному каналу стать неприметным.

Галерея изображений

Фото из

Шаг 1: Детали пластикового воздуховода

Шаг 2: Обустройство выхода в вентиляционную шахту

Шаг 3: Проверка действия обратного клапана

Шаг 4: Сборка конструкции на полу в помещении

Шаг 5: Стартовые действия по сборке канала

Шаг 6: Подсоединение канала к вытяжному отверстию

Шаг 7: Подключение вытяжки для проверки действия

Шаг 8: Контроль герметичности

Вытяжные короба из металла

Металлические короба являются дорогостоящим решением. Они соединяются между собой также, как и пластиковые, с использованием переходников.

Но в виду большего веса они требуют более надежной фиксации по пути следования вентиляционного канала.

Нержавеющая сталь, используемая для изготовления вытяжного короба, может быть разной толщины. Этот материал замечательно вписывается в кухню, выполненную в стиле хай-тек. Сразу и не догадаешься, что внутри спряталась алюминиевая гофра

Деревянная конструкция короба

Вытяжной короб из дерева придает особую атмосферу помещению. Использовать такие изделия следует в деревянных домах, где все предметы мебели простые и выполненные из экологически чистых материалов.

Для квартиры применение деревянных коробов тоже допустимо, главное, чтобы стилистика оформления кухни соответствовала.

Для монтажа деревянных коробов следует использовать материалы, рекомендуемые фирмой изготовителем. Лучше всего сразу же при покупке короба приобрести все крепежные детали и переходники

Изготовление короба из гипсокартона

Еще один материал, используемый для изготовления короба – гипсокартон. Он применяется мастерами, предпочитающими изготовить своими руками конструкцию для вентиляционного канала.

Самостоятельное сооружение вытяжного короба позволяет реализовать любую дизайнерскую задумку, не опираясь на стандартные размеры покупных изделий

Обычно такой короб шпаклюют, грунтуют и выкрашивают в подходящий цвет. В него сразу же, на этапе монтажа встраивают подсветку.

Это отвлекает внимание, придавая помещению необычный вид за счет двухуровневого потолка и дополнительных источников света.

Глядя на уровневое оформление потолка, сложно предположить, что все это реализовано, чтобы спрятать воздуховод. Для таких работ лучше приглашать специалистов

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

• шахта расположена рядом;
• применение подвесного потолка;
• вытяжка без воздуховода;
• пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность

Выводы и полезное видео по теме

Пошаговое видео о сборе воздуховода для кухонной вытяжки из прямоугольных пластиковых труб сечением 60х120:

Наглядное видео пособие об изготовлении короба для воздуховода, имитирующего двухуровневый потолок. Для большей эффектности он оснащен декоративной подсветкой:

Краткое видео об особенностях монтажа пластиковых воздуховодов:

Видео инструкция о монтаже вытяжки:

Изучив особенности установки вытяжки и ее подключения к вентиляционной шахте дома, можно подобрать наиболее подходящий вариант для своей кухни.

В случае, когда бюджет ограничен, все работы по монтажу вытяжки, воздуховода и короба можно совершить своими руками. Подобрать все составляющие кухонной вентиляционной системы можно в недорогом ценовом диапазоне.

Вы самостоятельно устанавливали кухонную вытяжку и подключали воздуховод к вентсистеме? Или может у вас есть опыт изготовления оригинального короба для воздуховода? Поделитесь своими знаниями с новичками в этом деле – оставляйте комментарии к этой статье.



sovet-ingenera.com

Как установить вытяжку на кухне

Отделка и ремонт

• Напольные покрытия
• Паркет, паркетная доска
• Ламинат
• Линолеум
• Наливные полы
• Пробковый пол
• Ковровые покрытия
• Керамическая плитка и керамогранит
• Двери
• Входные двери
• Межкомнатные двери
• Металлические двери
• Входные группы
• Окна
• Балконные рамы
• Окна ПВХ
• Деревянные окна

• Стены, внутренняя отделка
• Обои
• Фотообои
• Декоративная штукатурка
• Лакокрасочная продукция
• Натяжные потолки
• Роллеты
• Теплый пол
• Вагонка. Евровагонка
• Кондиционеры
• Электрооборудование
• Дизайн квартир и коттеджей
• Ремонт квартир под ключ
• Плитка из камня
• Мозаика
• Клей
• ВСЕ РУБРИКИ

mag.dom.by

Установка наклонной вытяжки на кухне: правила и советы

Кухонная вытяжка является очень важным элементом создания комфортабельного проживания в доме или квартире. Ведь она способствует устранению кухонных запахов, которые распространяются по всему помещению даже при закрытых дверях и открытом окне. Сегодня очень популярными являются наклонные вытяжки. Подобрать такого рода оборудование не составит труда: рынок переполнен всевозможными моделями, безукоризненно выполняющими свои функции.

Особенности наклонной вытяжки

Наклонная вытяжка очень эффектно смотрится в общем интерьере кухни

Наклонная вытяжка быстро и качественно устраняет запах и гарь, смотрится очень стильно, идеально дополняя стильный интерьер кухни. Кроме того, она:

• работает практически бесшумно благодаря установке нового двигателя;
• обладает сенсорным выключателем, благодаря которому можно настроить работу устройства быстро и просто;
• имеет «умный» дисплей, который подскажет какой режим приемлемей всего использовать в индивидуальной ситуации;
• оснащена специальными галогенными лампами, которые не раздражают зрение человека.

Совет! Приобрести наклонную вытяжку можно как с дисплеем, так и с кнопочным управлением. Модель NR-MV M IX изготовлена в современном стиле для тех, кто привык к управлению кнопками. При этом функциональность обоих вариантов управления одинакова.

Благодаря незначительным габаритам наклонные вытяжки устанавливают на маленьких кухнях, где важно сохранить буквально каждый сантиметр пространства. Для более вместительных кухонь можно подобрать наклонные вытяжки больших размеров.

На что обратить внимание при выборе наклонной вытяжки на кухню

Размер вытяжки

Отличное решение для малогабаритной кухни

Ширина оборудования колеблется от 350 до 1200 мм. В небольших кухнях установлены соответственно малогабаритные плиты. Именно поэтому и вытяжка потребуется небольшая. Как правило, ширина плиты составляет около 50 см, то и вытяжку стоит приобретать шириной в 50 см. Для больших помещений, в которых установлены плиты таких же размеров можно установить более «солидные» приборы.

Производительность

А именно с количеством воздуха, проходящего через вытяжку за 1 час работы. Для определения производительности используется формула: объем помещения кухни*12+15%. Такой расчет не только повысит эффективность оборудования, но и снизит нагрузку на него. К примеру, для кухонного помещения в 17 м2 идеально подойдет вытяжка производительностью 1500 м3/час. Для небольших кухонь можно использовать и вытяжки производительностью до 1000 м3/час

Тип установленного фильтра

Современное оборудование может быть оснащено угольным одноразовым фильтром, который подлежит периодической замене. Также в наклонных вытяжках могут устанавливаться многоразовые жироулавливающие фильтры, уход за которыми заключается в периодическом мытье с моющим средством

Внешний вид и расцветка

Подобрать вытяжку можно не только по внешнему виду, но и по дополнительных функциях: наличию таймера, автоматического отключения.

Материалы и инструменты для монтажа вытяжки

• Перфоратор.
• Отвертка.
• Рулетка.
• Карандаш.
• Уровень.

Также необходимо запастись и материалами:

• гофрированной трубой, по которой будет транспортироваться грязный воздух и гарь;
• специальная решетка, которая станет своеобразным переходником от гофротрубы к вентиляционному каналу;
• хомуты для фиксации гофротрубы к решетке воздуховода.

Совет! При приобретении гофротрубы и решетки стоит отдавать предпочтение изделиям с одинаковым диаметром. Такой подход позволит намного проще закрепить гофротрубу на решетке, да и внешний вид будет аккуратным.

Определение высоты установки

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Важно! Высота крепления наклонной вытяжки должна быть более 35 см над электрической плитой и более 55 см над газовой поверхностью.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство. Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Важно! Прежде чем начать сверлильные работы стоит убедиться, что в местах разметки не проходит скрытый кабель. Для выполнения такого определения потребуется специальный прибор, к примеру, «Сигнализатор скрытой проводки Е121».

Подключение вытяжки к линии электропередач

Конструктивная схема наклонной вытяжки — необходимо изучить перед монтажом

• Такой вид работ не является сложным и заключается в изолировании всех имеющихся контактов.
• Подключать вытяжку стоит после того, как в квартире отключено электричество – это обязательное правило для работы с электролиниями.
• После подключения оборудования стоить его проверить на работоспособность, а именно функциональные возможности и наличие тяги.

Крепление гофрированной трубы

Крепление гофротрубы начинается с фиксации ее к решетке: труба надевается на выступ специальной решетки и надежно фиксируется с помощью хомутов. Свободный конец гофры крепиться к установленной вытяжке. Стыки обрабатываются силиконовым герметиком.

Важно! Во избежание уменьшения тяги стоит гофру размещать максимально ровно. Монтаж наклонной вытяжки не терпит резких углов и поворотов.

Декорирование вытяжки

Для создания красивого внешнего вида в помещении, после того как работоспособность оборудования проверена, необходимо:

• установить декоративный короб, закрывающий места соединения;
• спрятать гофру, идущую от вытяжки к вентиляционному каналу.

Для создания стильного вида в кухне вытяжку с отводом в вентиляцию оформляют в одном направлении с помещением.

Правильно установленная вытяжка эффективно всасывает гарь и кухонные запахи, не позволяя им распространяться по квартире. Повысить эффект использования оборудования можно, если оставить его включенным на минимальных оборотах еще несколько минут после окончания приготовления пищи.

ventkam.ru

Возможен ли монтаж вытяжки своими руками: советы бывалого мастера

Даже приготовление пищи в небольшом объеме сопровождается малоприятными дополнениями в виде надоедливых запахов, копоти и жира. Устранить эти проблемы просто: современные вытяжные устройство быстро и качественно очищают воздух.

Современная кухонная вытяжка поймает все неприятные запахи

Чтобы установить вытяжной аппарат, прибегают к помощи профессионалов. Это быстро, надежно и просто. Но самостоятельна установка агрегата тоже имеет полное право на жизнь. К тому же монтаж вытяжки своими руками не займет много времени и сэкономит средства. Хозяину не нужно будет переживать за качество сделанной работы, так как для себя он постарается сделать все на отлично. Установка кухонных вытяжек своими руками – еще одна возможность углубить свои познания в этой отрасли.

Типы вытяжек

Тип вытяжного устройства подбирается в зависимости от технических условий и наличия выхода в вентиляционную шахту. Наиболее популярными остаются фильтрующие, вытяжные и комбинированные модели.

Фильтрующие аппараты работают по принципу рециркуляции. Отработанная воздушная масса втягивается внутрь конструкции, проходит через систему фильтров и возвращается назад в помещение уже очищенной от запахов и жировых примесей. Установить их проще простого, так как эти устройства не требуют наличия вентиляционного отверстия.

Вытяжные модели – это аппараты проточного типа. Металлический вытяжной вентилятор засасывает отработанную воздушную массу и выбрасывает ее на улицу через вентиляционный канал. Монтаж их труднее, так как необходимо выводить на улицу воздуховод.

В зависимости от конструктивных особенностей вытяжные устройства разделяются на 4 вида:

1. Купольные (настенные). Эти аппараты настенного типа стоят недорого, легко устанавливаются, но не всегда выглядят уместно на кухнях, оформленных в определенном стиле. Для выхода из ситуации можно установить короб для вытяжки на кухне.
   Купольная вытяжка станет незаменимым помощником на кухне
2. Встраиваемые вытяжки. Эти устройства врезаются в верхние шкафчики кухонного гарнитура и обеспечивают помещению презентабельный вид. Эти вытяжки в шкаф не бросаются в глаза и не привлекают внимания, так как больше похожи на элемент оформления мебели. Крепление встраиваемой вытяжки не представляет сложности.
3. Островные (потолочные). Такие модели крепятся непосредственно к потолку над кухонным островом. Схема установки вытяжки на кухне намного сложнее.
4. Настольные. Эти модельные конструкции устанавливаются вместе с варочной панелью. Обладают высоким качеством очищения воздуха, так как располагаются непосредственно над источниками пара, жира и загрязнителей.

Каждый вид имеет свой тип монтажа. Легче всех установить настенные устройства, тяжелее – потолочные.

Правильное расположение

Размеры вытяжек рассчитывают в зависимости от габаритов плиты или варочной панели. Необходимо помнить, что в идеале вытяжка должна быть на 10-15 см шире варочной поверхности. Если аппарат имеет меньшую ширину, это негативно сказывается на качестве вентиляции. На кухонном гарнитуре постоянно скапливается жир и грязь, а в воздухе чувствуется запах пищи.

Самостоятельная установка вытяжки не требует особых профессиональных навыков

Высота крепления устройства варьируется в пределах 65-80 см от плиты. От этой величины напрямую зависит всасывание жировых примесей и пара. Высота менее указанных значения не используется, так как существует возможность возгорания жиров, которые в продолжение длительного времени осели на фильтрах. Да и работать на плите с низко подвешенной вытяжкой неудобно. Устройство не рекомендуют устанавливать выше 80 см, так как в таком случае львиная доля побочных продуктов сгорания пройдет мимо.

Аппарат устанавливают неподалеку от розетки с заземлением. Поэтому уже во время ремонта нужно побеспокоиться о расположении электрической проводки и розетки. Шнур не должен висеть над плитой и конфорками, иначе он или перегреется, или перегорит. Провод прячут в специальном кабель-канале, который крепится к стене.

Чтобы аппарат работал с максимальным КПД, в доме обеспечивают хорошую приточную вентиляцию. Для этого устанавливают приборы принудительной вентиляции или используют функцию проветривания на окнах из металлопластика. В крайнем случае открывают форточку (только не в холодное время года).

Монтаж

Монтаж бытовой вытяжки на кухне в квартире не представляет особых сложностей. Устройство крепят непосредственно к стене или монтируют в составе кухонного гарнитура. Приобретая пристенную вытяжку для кухни, необходимо проконсультироваться у продавца по поводу креплений, которые выдержали бы массу аппарата. Последовательность действий при монтаже пристенной кухонной вытяжки:

Сборка прибора требует большой внимательности и осторожности

1. Точно измерить расстояние между нижним краем устройства и отверстиями для креплений. Разметку нанести на стену и проверить уровнем.
2. Если на кухне уже стоит плита, ее прикрыть пленкой или бумагой, чтобы защитить от пыли и грязи.
3. Просверлить углубления для дюбелей.
4. Вбить дюбеля, закрутить саморезы, регулируя их длину.
5. Аккуратно повесить аппарат.
6. Зафиксировать воздуховод хомутом.
7. Вентиляционную трубу вывести в шахту или на улицу.
8. Прикрыть воздуховод кожухом (при его наличии).
9. Если есть декоративный короб, установить его.
10. Подключить прибор к питанию.
11. Включить и проверить функционирование устройства.

Монтаж встроенной вытяжки в шкаф немного отличается:

1. На задней или боковой стенке разметить отверстия для выхода вытяжной трубы и кабеля.
2. Вырезать выход для воздуховода и просверлить отверстие для электропровода.
3. Зафиксировать воздуховод.
4. Вывести наружу трубу и кабель.
5. Закрепить шкафчик.

Важно правильно подключить вытяжное устройство к электросети. Меры соблюдение электрической безопасности обязательны к выполнению. Если случайно допустить ошибку, можно получить удар током.

Если воздуховод нужно укоротить, не рекомендуется обрезать ту часть, которая вставляется в вентиляционный канал. Оптимальное решение – обрезать промежуточные секции. В месте, где труба входит в вентиляционную сеть, монтажной пеной заполняет все щели и аккуратно штукатурят. Это улучшает качество вентиляции и уменьшает побочные подсосы воздуха.

Если воздуховод выходит прямиком на улицу, то с наружное стороны вентиляционного отверстия устанавливают обратный клапан. Он не позволяет воздуху с улицы попадать в кухню.

Установка вытяжной трубы

Подключение кухонной вытяжки к вентканалу осуществляется с помощью труб из гофры или пластика. Требования, предъявляемые к воздуховоду, довольно важные:

1. Оптимальная длина трубы для вытяжки на кухне – не более 3 м. Если воздуховод имеет большую длину, с каждым метром эффективность работы устройства снижается на 10%.
2. Минимальное количество поворотных колен, переходников и изгибов. Чем больше колен, тем хуже вентиляция. Сопротивление системы резко увеличивается, и отработанный воздух с трудом выходит наружу.
3. Изгибы и повороты – исключительно под тупым углом. Угол в 90 градусов снижает КПД на 10%. Воздуховод должен плавно переходить из одной стены на другую.
4. Гладкая внутренняя поверхность. В таком случае вентиляция будет эффективной, так как сопротивление воздуха снизится. Лучший вариант – круглые пластиковые трубы. Воздуховод из гофры имеет ребристость, что создает дополнительные препятствия для выходящего воздуха.

Процесс установки вытяжной трубы — внимательно прочтите инструкцию

Практически все модели аппаратов подключаются на круглый воздуховод из гофры или пластика. Прямоугольные трубы лучше смотрятся, так как более гармонично вписываются в пространство между шкафчиком и потолком. Диаметр может быть разным, но площадь поперечного сечения должна быть не менее 0,1 м². Все соединения герметично закрывают, чтобы исключить возможное попадание отработанного воздуха назад в кухню.

Пластиковые воздуховоды прочные, легкие и не создают дополнительного шума при работе. Гофрированные изделия тоже имеют немало преимуществ: они гибкие, легкие, не вибрируют и не шумят. Но в плане эстетичности они уступают пластиковым собратьям.

Воздуховод прячут в свободное внутреннее пространство стен, мебели или потолка. Удобны в таком случае двухуровневые потолки: трубу можно с легкостью спрятать над нижним уровнем. Если такие варианты не подходят, применяют декоративные короба, подходящие по стилю и цветовому решению к кухонному гарнитуру или стенам. Своими руками можно сделать короб из гипсокартона на кухне для вытяжки. В продаже есть и короба для вытяжки на кухне из нержавейки.

ПОСМОТРЕТЬ ВИДЕО

Инструкция по установке вытяжного устройства прилагается к каждой модели. Вытяжка на кухню горение имеет подробную инструкцию с рисунками по монтажу аппарата. Поэтому на возникшие вопросы можно найти исчерпывающий ответ от производителя.

obzorkuhni.ru

На какой высоте правильно вешать вытяжку над газовой плитой

Вытяжка защищает кухню от копоти и жира. Есть несколько простых рекомендаций по ее установке. Чтобы точно знать, на какой высоте вешать вытяжку над газовой плитой, сначала надо определиться, какая модель подойдет к интерьеру и выбрать из огромного количества существующих вариантов. Потом можно вникать в тонкости монтажа.

Содержание статьи

На какой высоте необходимо вешать вытяжку над газовой плитой?

Вытяжка играет роль санитара на кухне, поглощает неприятные запахи, обеспечивая свежий воздух. Она же отвечает за отсутствие загрязнений на кухонной мебели, стенах и потолке.

Какую модель установить это выбор вкуса. Кухня с готовым интерьером и встроенная мебель заведомо предполагает наличие современной вытяжки. Выпускаемые модели зависят от следующих факторов:

• Цена вопроса;
• Интерьер, мебель, кухонный дизайн;
• Объем помещения. Чем больше помещение тем больший объем вытяжки.

Подвесные вытяжки относительно просты в установке. Рабочая площадь должна быть равна площади варочной поверхности.

На какой высоте вешать вытяжку над газовой плитой? Какую бы модель не выбрали, от газовой плиты необходимо отступить 75-85 см. Если установить ближе, возникает пожарная опасность. С другой стороны, вытяжка будет работать вхолостую, если установить дальше и выше.

Перед установкой обязательно надо ознакомиться с рекомендациями производителя. Инструкция дает более точное представление об установке вытяжки по отношению к самой плите. В рекомендациях всегда указывается минимальная высота для конкретной модели.

Горизонтальная

Крепится на стену над варочной поверхностью, под подвесной кухонный шкаф, к потолку. Устройство такого типа позволяет экономить место. Чтобы установить горизонтальную вытяжку надо:

• Прочертить на стене границу основания вытяжки;
• Отметить места креплений;
• Высверлить отверстия для крепления;
• В дюбель не до конца закрутить шурупы, оставляя 1 см;
• На шурупы вешается вытяжка и проверяется по уровню;
• Если смотрится ровно, шурупы закручиваются до конца. .

После того, как произведен основной монтаж, и модель прочно закрепилась, устанавливается гофра. Ее обязательно необходимо затянуть хомутом. Иначе, труба будет пропускать гарь на кухню. В конце монтажа гофру закрывают декоративным коробом и проверяют работоспособность с помощью обычного листа. Если воздушная струя притянула лист бумаги, значит, на кухне всегда будет свежий воздух.

Большой популярностью пользуются островная вытяжка с вертикальным воздухопроводом. Модель крепится к потолку на удобном расстоянии от стены. Вес изделия не позволяет использовать натяжной или подвесной потолок. Корпус с двигателем подвешивается на тросики или на шпильки с цангами.

Наклонная

Наклонная вытяжка появились на рынке сравнительно недавно, но уже успела завоевать популярность. Такие модели отличаются необычным внешним видом. Форма помогает использовать даже ограниченное пространство кухни с большей пользой. Для экономии полезной площади вытяжка имеет высокий угол наклона.

Ограничения по высоте для для данного типа моделей не критичны. Чтобы точно отметить расстояние, к коробу монтируются специальные крепежи. Делаются замеры от верха короба до центра петель. вытяжка подвешивается с соблюдением стандартных правил крепления.

Не используются воздуховоды, диаметром меньше 120 мм. Один конец воздуховода скрепляется с переходным фланцем, другой конец необходимо соединить с вентиляционным отверстием в стене. Место стыковки укрепляется хомутом. Чем меньше изгибов, тем выше производительность, меньше шума и меньше вибрации.

Влияние характеристик вытяжки на высоту ее расположения

Оптимальное расстояние к каждому типу вытяжки производитель дает в инструкции. Поверхность изделия не является основным фактором. По стандартам определено минимальное расстояние от газовой плиты до корпуса, исходя из легко воспламеняющихся свойств жира от приготовления пищи, копоти и других веществ.

Но есть ряд основных параметров, которые необходимо учитывать при установке для наиболее эффективной эксплуатации оборудования:

1. Мощность вытяжки;
2. Размер оборудования;
3. Площадь воздухообмена;
4. Расположение воздухозаборника;

Вытяжка над газовой плитой устанавливается на высоте 0,75 метров, если оборудование небольшой мощности (требование ГОСТ). Современные модели способны очищать большие площади. В среднем норма составляет 500-600 кубометров в час. Крепить такие вытяжки можно выше к потолку, тем самым увеличивая рабочую зону.

Размер вытяжки должен соответствовать размеру газовой плиты. Если габариты окажутся меньше, пространство не будет очищено полностью от отработанного воздуха. Вытяжки средних размеров не подвешиваются слишком высоко. Чтобы иметь возможность увеличить расстояние между плитой и вытяжкой, приобретается модель размером от 0,9 метров.

Воздухозаборник встраивается в горизонтальном положении или под углом. В наклонном положении, нижняя граница вытяжки опускается ниже рекомендуемого параметра.

Расположение розетки

Размещение под потолком

Идеально, если розетка для вытяжки располагается под потолком. Наиболее удачный вариант — розетка находится рядом с вилкой в одном месте над вытяжкой. Такое расположение удобно и не портит кухонный интерьер. Не рекомендуется розетку устанавливать за воздуховодом.

Проводку лучше делать скрытую. Потребуется больше усилий, но работа выглядит на профессиональном уровне. Также розетку можно укрепить открытым способом, а проводку проложить в стене.

Размещение внутри кухонной мебели

Шкаф или кухонная полка может служить местом для розетки. Там же укрепляют вилку от вытяжки. В задней стенке делается специальное технологическое отверстие, подключается розетка. Отверстие закрывается декоративной крышкой.

В редких случаях розетка для вытяжки устанавливается посередине стены, в стандартном варианте. Это может быть не совсем удобно. Такое расположение предназначено, в основном, для холодильника, телевизора, электрочайника. С эстетической стороны, провод, который свешивается сверху, портит интерьер.

Розетки На Кухне intended for Розетки Для Кухни — Goosengz

Особенности установки вытяжного оборудования над газовой плитой

Вы купили кухонную вытяжку, принесли домой, повесили. Встает вопрос, как установить оборудование над газовой плитой и подключить к шахте воздуховода, чтобы не нарушилась естественная вентиляция на кухне. Простор для творчества большой. Как подключать — вариантов может быть масса. Чем подключать — в основном, используется пластиковый воздуховод или бытовая гофра.

ПВХ-воздуховод (пластиковый)

Выпускаются разных размеров 0,5 м, 1 м и 1,5 м круглой и прямоугольной формы. Если воздуховод нужен большего размера, продаются специальные соединители, которые скрепляют воздуховоды между собой. Все стыки промазываются силиконовым герметиком. Желательно после герметизации подождать 5-10 минут, пока не подсохнет состав. Возле основания стыки соединяются более прочно.

Вытяжка имеет стандартный круглый выход. Без необходимости не стоит специально делать меньше сечение воздуховода. К выходному фланцу подключается труба с одинаковым сечением. В крайнем случае, есть вариант воспользоваться переходником. Но при замене на меньший диаметр вытяжка может создавать шум в несколько раз больше обычного. Для уменьшения шума ставится угольный фильтр. Тяга будет несколько слабее, но, в любом случае, вытяжка будет забирать использованный воздух в нужном объеме.

Короба берутся подходящего размера. В основном, производятся с диаметром 120 мм. Углы, повороты и переходы в самих коробах бывают разные. Нужно учитывать, чем больше углов и стыков при установке – тем больше вытяжка теряет свою мощность. Маленькими саморезами крепится само основание.

Гофра бытовая (вентиляционная).

Чтобы подключить кухонную вытяжку к воздуховодам из алюминиевой гофры, понадобятся:

• Два хомута;
• Воздуховод из алюминиевой гофры;
• Вентиляционная решетка на вентиляционную шахту.

У вытяжки на выходе поставлен пластиковый фланец, обычно, с переходом с квадрата на круг, на который накидывается свободный конец гофры. В вентиляционную решетку вставляется специальный фланец, на которую накидывается оставшийся свободный конец. Устройство закрепляется хомутами. Гофра установлена. У гофры много достоинств, но есть большой недостаток – шумность.

Стандартные вентиляционные решетки для шахты

Выпускаются с двойным назначением, учитывая работу естественной вентиляции. Когда вставляется вентиляционное колено от вытяжки, она включается. Начинает работать принудительная вентиляция.

Инжектор помогает удалять отработанный воздух, направляя поток вверх. Оттуда его забирает естественная вентиляция. Если вытяжка выключена, тогда работает приточная вентиляция.

Вентиляционный кожух предназначен для того, чтобы скрыть подключение вытяжки. Он выполняет декоративную функцию, легко снимается. Под кожухом находится фланец. В декоративную пластину вставляется труба.

При подключении вытяжки, в конце воздуховода можно поставить антивозвратный клапан. Открывается, как «бабочка», препятствует обратному притоку воздуха.

Особенности установки в нестандартных ситуациях

Самый распространенный случай, если мешает газовая труба. С помощью дюбелей и длинных саморезных болтов можно присоединить брусок. На расстоянии газовой трубы крепится по уровню, чтобы вытяжка была установлена без перекосов. После чего оборудование крепится на брусок. Не должно быть никаких сдвигов.

На брусок не полностью накручиваются саморезы, потом подвешивается вытяжка и закрепляется до конца. Чтобы крепление получилось прочным, ниже по уровню крепится второй брусок. Таким образом, можно обойти газовую трубу и надежно закрепить вытяжку над газовой плитой.

Затевая ремонт на кухне, многие задаются вопросом. Какую технику выбрать, чтобы была качественной, а установка не сложной? Как не заблудиться в кухонных лабиринтах? Большим спросом пользуются вытяжки настенного типа. Помимо своей основной задачи, они украшают внешний вид помещения. Модельный ряд отличается широким ассортиментом материалов изготовления, форм, цветов и размеров. Установить вытяжку над газовой плитой не составляет большого труда.

Фев 14, 2018Т С

ventilsystem.ru
