Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

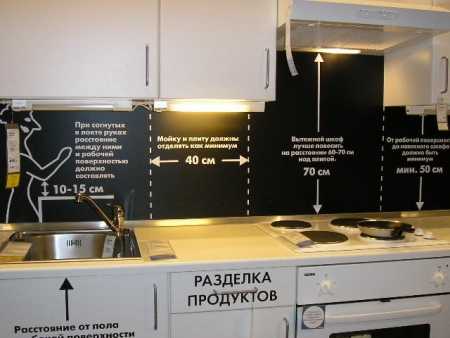

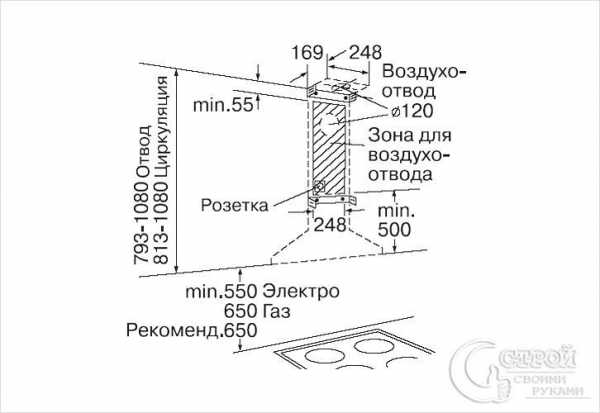

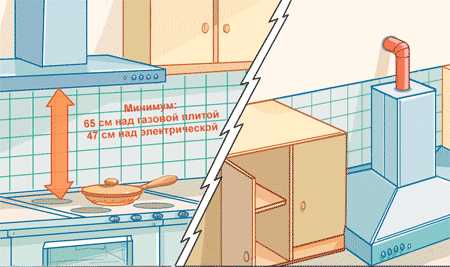

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

• Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
• Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
• Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

  Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

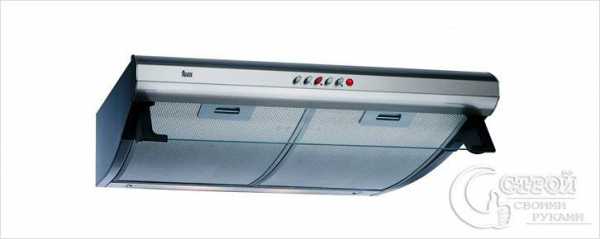

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

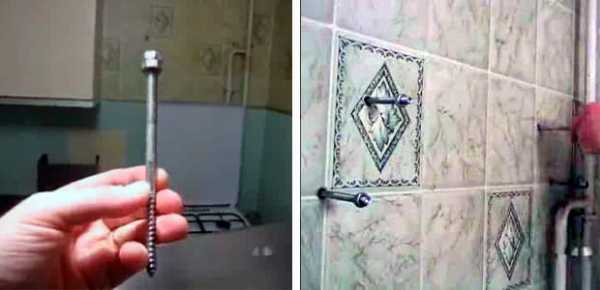

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

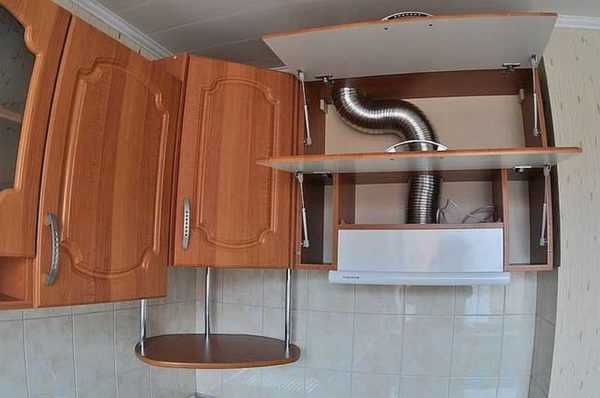

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

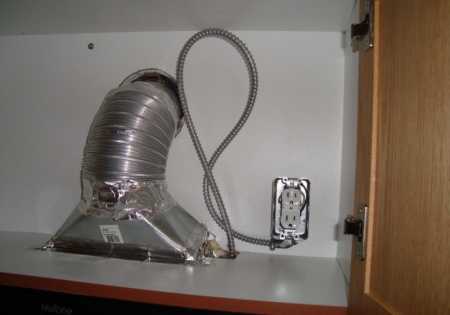

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

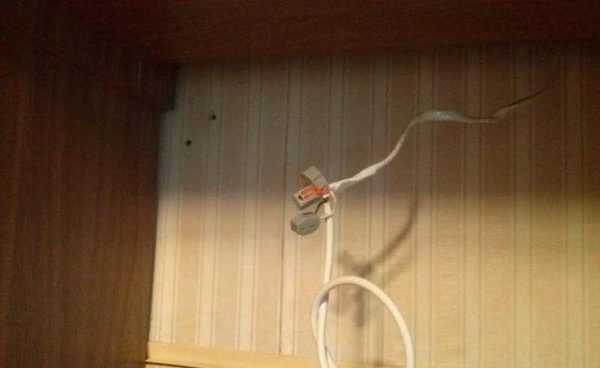

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

• Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
• Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

  Виды воздуховодов для кухонных вытяжек

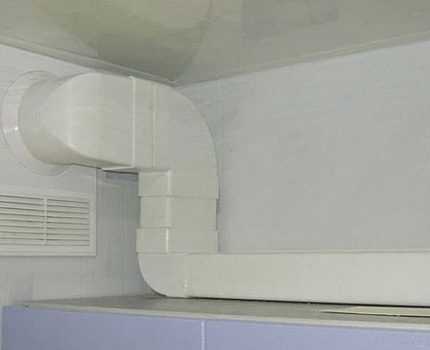

• Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

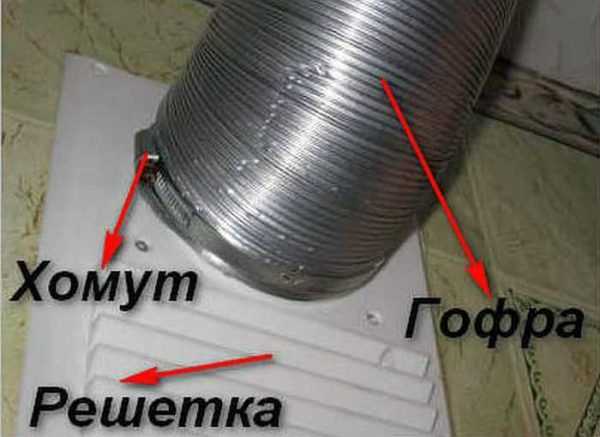

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

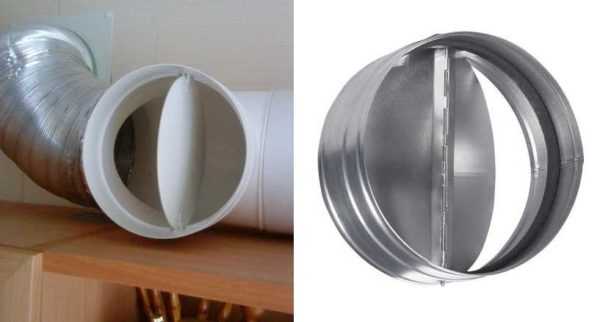

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

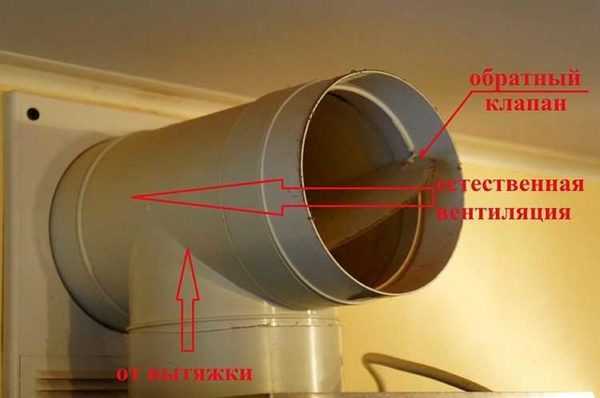

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

stroychik.ru

на какой высоте и расстоянии

Вытяжка является неотъемлемым атрибутом любой, даже самой маленькой кухни. Без нее сложно говорить о комфорте – насыщенные ароматы 3-5 блюд одновременно смешаются в неприятное амбре и заполнят собой воздушное пространство. Как бороться с этим негативным явлением?

Устранить негативную смесь ароматов поможет вытяжное оборудование. Мы расскажем, как повесить вытяжку над газовой плитой и какие инструменты для этого понадобятся. С учетом наших советов вы сможете грамотно обустроить кухонное пространство.

Содержание статьи:

Важные правила установки вытяжки

Вытяжки необходимы на кухнях и с электрическими, и с газовыми плитами. Причем привила их установки во втором случае немного отличаются. Ведь при использовании газовой плиты приготовление пищи происходит под воздействием открытого огня. Эту особенность нужно обязательно учитывать перед монтажом.

В процессе приготовления пищи на газовой плите не только ароматы стряпни наполняют воздух – на кухне отчетливо ощущается запах сгорающего газа. Именно он вносит сумятицу в вопрос правильности выбора оптимального расстояния для будущей вытяжки.

Поэтому перед приобретением вытяжного оборудования для обустройства кухни следует , чтобы не пришлось менять технику практически сразу после установки.

Так, иногда можно услышать ошибочные рекомендации некоторых умельцев повесить этот прибор пониже на расстоянии 50-60 см от уровня плиты. По их словам, это позволит лучше и быстрее удалять угарный газ из комнаты.

Над газовой плитой обязательно устанавливают одну из наиболее подходящих моделей вытяжек, чтобы избавиться от копоти, гари и прочих примесей в воздухе

Такие советчики забывают, что открытый огонь с легкостью может переброситься на корпус вытяжного оборудования и тогда беды не миновать. Особенно опасной может стать ситуация, когда жировые фильтры уже успели загрязниться – они могут в считанные секунды воспламениться.

Чтобы такого не произошло, нужно помнить о том, над газовой плитой вешать вытяжку. Допустимый диапазон находится в пределах 75-85 см. Причем, как советуют опытные мастера, в некоторых случаях возможна погрешность в 5 см, если по-другому вытяжка не помещается.

Для газовой плиты расстояние до вытяжки должно быть больше, чем это предусмотрено для электрической. Но, ни в коем случае не меньше!

Кроме расстояния от плиты до вытяжки существуют и другие важные правила монтажа, среди которых:

• правильная установка оборудования;
• безопасное подключение к электрической сети;
• правильное подключение к системе вентиляции.

Чтобы вытяжное оборудование долгие годы исправно работало, помогая своевременно избавляться от симбиоза различных ароматов, его предстоит установить, четко придерживаясь основных правил монтажа. Его установкой можно заняться самостоятельно или пригласить мастера из фирмы с хорошей репутацией.

Еще одно важное правило, влияющее на качество монтажа и будущий микроклимат в помещении – соблюдение рекомендаций производителя оборудования. В первую очередь предстоит тщательно прочесть советы по высоте установки приобретенной модели вытяжки, приведенные компанией, ее изготовившей.

Затем нужно изучить рекомендации производителя газовой плиты в соответствующем разделе. В инструкции следует уделить особое внимание советам по высоте размещения вытяжного прибора.

Высота монтажа вытяжки во многом будет зависеть от типа оборудования и его мощности

Часто можно столкнуться с тем, что рекомендации к одному и второму прибору существенно отличаются. Производители вытяжек могут указывать высоту установки своего оборудования в 40-50 см от плиты. В таком случае нужно ориентироваться лишь на расстояние, указанное в инструкции к плите.

Если же сопровождающая документация к газовой плите потерялась, то вытяжку над ней можно повесить на расстоянии не ниже, чем 75 см.

Пошаговый монтаж вытяжки над газовой плитой

С работами по установке и подключению вытяжки вполне можно справиться своими силами. Для этого пригодится простой набор инструментов: дрель или шуруповерт, ножовка по металлу, отвертка, карандаш, уровень, рулетка. Также понадобится общее представление о монтаже вытяжного оборудования в бытовых условиях.

Подготовка к монтажным работам

К установке вытяжки приступают после того, как само оборудование уже приобретено. Первым делом необходимо прочесть инструкцию к вытяжке и к газовой плите, обратив особое внимание на высоту предстоящей установки.

Нельзя слишком высоко поднимать вытяжное оборудование, надеясь на его огромную мощность, оно не сможет своевременно удалять отработанный воздух из помещения

После изучения рекомендаций можно приступать к разметке места будущей дислокации вытяжного прибора над газовой плитой. Здесь все зависит от его типа, модели и принципа работы.

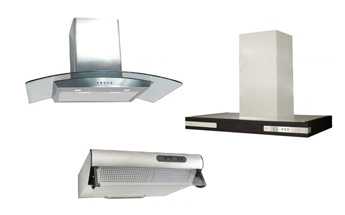

Бывают наклонные, угловые и островные вытяжки и . От того, какая именно модель будет стоять на конкретной кухне, и зависит место, где предстоит делать разметку. В любом случае желательно к ее монтажу приступать лишь после установки и подключения газовой плиты.

Галерея изображений

Фото из

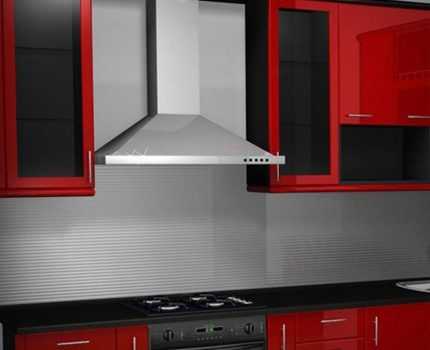

Купольная вытяжка над газовой плитой

Наклонная модель вытяжки над плитой

Вытяжка островного типа

Воздуховод наклонной вытяжки уходит вверх

Размечать место для установки вытяжки нужно строго над газовой плитой, отмерив расстояние вверх в пределах 75-85 см. Затем предстоит распланировать расположение вентиляционной трубы, которая будет монтироваться к вытяжке. Для угольных моделей это неактуально.

Разметку и дальнейшую установку вытяжки над газовой плитой следует выполнять с использованием строительного уровня

Крепление вытяжки над газовой плитой

Когда с разметкой покончено, можно приступать к монтажу вытяжки. Здесь порядок проведения работ зависит от модели оборудования – для встраиваемой вытяжки предстоит немного поработать с навесным шкафчиком, в котором она будет прятаться.

Встраиваемая модель вытяжки будет прятаться в шкафу. Для этого внутри предстоит прорезать отверстие под гофру. Для угольной модели отверстие не понадобится

В секции навесного шкафа предстоит приподнять нижнюю полку на высоту, соответствующую высоте самой вытяжки. Это около 15-25 см. Затем прямо к этой полке предстоит саморезами прикрепить вытяжку, используя уже имеющиеся в корпусе отверстия.

Если отверстий нет, то можно их проделать самостоятельно, тщательно вымерив место будущего крепления. Если же модель купольного, углового или , то ее достаточно будет навесить на крепления, заранее установленные в стену или в потолок.

Галерея изображений

Фото из

Отметить места крепления вытяжки

Просверлить отверстия под крепления

Вбить молотком дюбеля

Вкрутить шурупы в отверстия

Оставить расстояние в 10 мм

Подвесить вытяжное оборудование

Закрепить хорошо саморезы

Проверить строительным уровнем

Важно при монтаже корпуса вытяжки не поднимать его за декоративные части, чтобы случайно не сломать. Если возникли сомнения в своих силах, то для установки дорогостоящей модели лучше сразу пригласить специалиста.

Подключение вытяжки к системе вентиляции

Если вытяжка уже заняла свое место над газовой плитой, можно приступить к следующему этапу – . Хотя в некоторых ситуациях без этого можно обойтись – все будет зависеть от принципа действия устанавливаемого оборудования.

По принципу действия выделяют следующие типы вытяжек:

• с отводом воздуха;
• очистка отработанного воздуха в режиме рециркуляции;
• 2 в 1 – возможна работа оборудования как в режиме отвода, так и в режиме рециркуляции воздуха.

В первом типе приборов установлен жировой фильтр, предназначенный для удаления частичек жира перед выводом отработанного воздуха за пределы помещения. Также здесь обязательно имеется воздуховод, по которому и перемещаются воздушные массы из комнаты.

При размещении мебели и техники на кухне стоит предусмотреть наименее короткий путь от вытяжки к вентиляционному отверстию – чем он длиннее, чем ниже эффективность прибора

Во втором типе вытяжек используются жировые и угольные фильтры – первые удаляют жир, а вторые фильтруют воздушные массы, избавляя их от копоти, гари, частичек воды и прочих примесей, дающих неприятный запах.

Третий тип оборудования также имеет 2 вида фильтров и оснащен воздуховодом, которого нет в угольных вытяжках. Такое строение обеспечивает функционирование в режиме удаления воздуха и в режиме его очистки без удаления.

Для угольных вытяжек не нужен воздуховод – эти приборы не эвакуируют воздушные массы из комнаты. Они их очищают и снова возвращают в помещение

Поэтому важно понимать, вытяжка с каким принципом действия сейчас будет устанавливаться. Ведь в монтаже воздуховода угольная модель не нуждается.

Для остальных типов вытяжек предстоит осуществить подключение к общедомовой системе вентиляции. Для этого понадобится гофра или пластиковый воздуховод, переходники, хомуты, герметик и металлизированный скотч.

Галерея изображений

Фото из

Подобрать комплектующие

Установить переходник нужного диаметра

Надеть на переходник один конец гофры

Присоединить гофру ко входу в вентшахту

После можно надеть декоративный кожух на воздуховод. Многие вытяжки купольного типа оснащены красивой накладкой, предназначенной для маскировки вентиляционной трубы, идущей в вентиляцию.

Подключение оборудования к электросети

Когда основные монтажные работы выполнены, осталось подключить вытяжку, расположенную над газовой плитой, к электросети. Вне зависимости от типа и принципа работы всем вытяжкам требуется электропитание. Без этого вытяжной вентилятор попросту не запустится.

Для подключения к сети может быть 2 варианта:

• включение в розетку;
• подсоединение напрямую.

Первый вариант самый простой и удобный. Если есть свободная розетка, а у вытяжки уже имеется провод с вилкой на конце – то его предстоит удобно спрятать в кабель-канал, протянув к розетке.

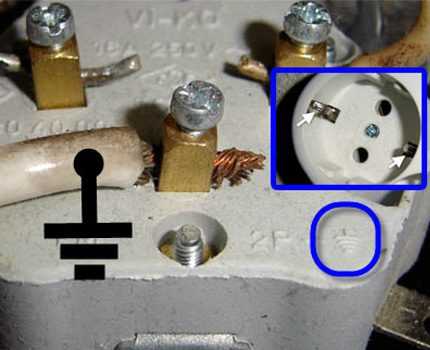

Розетка на кухне должна быть с заземлением. Об этом стоит помнить при подключении не только вытяжки, но и прочей кухонной электрической техники

Но действовать по первому варианту не всегда возможно – часто свободной розетки для вытяжки просто не хватает. У некоторых моделей слишком короткий провод с вилкой, который никак не дотянется до нужной розетки. Поэтому приходится подключать напрямую.

Здесь важно правильно подсоединить все провода вытяжки с питающим кабелем, чтобы земля соединялась с землей, фаза и ноль с соответствующими проводами. Электромонтаж следует выполнять строго при отключенном электропитании, а руки защитить специальными перчатками.

После такого соединения контакты нужно изолировать. Также обязательно следует проверить, не идет ли ток на корпус вытяжки.

Чтобы проверить правильность соединения проводов вытяжки с питающим кабелем напрямую, можно использовать инверторную отвертку. Если лампочка загорится, значит была допущена ошибка и прибор может ударить током

После завершения подключения осталось включить питание и проверить работоспособность вытяжного оборудования. Здесь все просто – достаточно включить любую скорость вытяжки и приложить лист бумаги.

Правильно установленная вытяжка над газовой плитой будет притягивать к себе лист бумаги, и он упадет на пол лишь после выключения прибора

Основные ошибки при монтаже вытяжки

Даже опытные домашние мастера, неоднократно выполняющие различные ремонтные работы в своей квартире/доме, могут допустить ошибки при . А новички в этом деле и подавно.

Для газовых плит рекомендуемая высота расположения вытяжек отличается от электрических. Об этом следует помнить перед началом монтажных работ

Самая распространенная ошибка – неправильно подобранная высота для монтажа прибора. Так, зачастую ответственный за установку считает излишним тратить свое время на прочтение инструкции и попросту полагается на мнение авторитетного в его глазах соседа/товарища, утверждающего, что достаточно 60-70 см.

Особенно часто такая ситуация может встретиться на кухнях, где никто не готовит. Ведь для того, чтобы сварить кофе и нагреть пиццу вытяжка не нужна. Поэтому вытяжка на этой кухне до поры до времени будет выполнять декоративную роль. Как только там появится хозяйка, вдохновенно ваяющая кулинарные изыски, предстоит покупка новой или переустановка низко висящей вытяжки.

Вторая ошибка при монтаже – недостаточная ширина оборудования. Следует помнить, что для нормальной работы ширина вытяжки должна быть такой же, как и у плиты.

Специалисты рекомендуют планировать покупку вытяжки лишь после приобретения газовой плиты. Так удастся подобрать оптимальную по ширине и высоте модель

Третья ошибка больше относится к дизайну – на функционирование оборудования она не повлияет. Речь идет о , соединяющими прибор с вентиляционной шахтой – на участках открытого пространства желательно монтировать пластиковый. Это позволит визуально придать более утонченный внешний вид коммуникациям.

Для воздуховодов, которые прячутся под декоративным кожухом, в гипсокартонном коробе или в подвесном потолке можно использовать гофру. Также такой вариант приемлем для моделей вытяжек, которые монтируются в навесной шкафчик. Воздуховод отлично спрячется в этом же шкафу – предстоит лишь прорезать соответствующее отверстие под него.

О том, как производится подробно написано в предложенной нами статье.

Воздуховод из металлизированной гофры отлично прячется в шкафу. Если вариант с маскировкой невозможен, лучше выбрать аккуратную пластиковую трубу

Еще одна ошибка допускается новичками при работе с вытяжкой с декоративным стеклом. При ее монтаже над газовой плитой предстоит быть крайне осторожным, чтобы случайно не повредить декоративный корпус. Ни в коем случае нельзя поднимать оборудование, держась за стекло.

Пятая ошибка – неправильное подключение к электросети. Такая ситуация чревата не самыми приятными последствиями, если ток пойдет по корпусу вытяжки. В основном эта проблема возникает при прямом присоединении проводов прибора с силовым кабелем домашним мастером-новичком.

Если же вытяжка будет включаться в розетку, то важно, чтобы электроточка была удалена от газовой плиты на расстояние 60 см. Соблюдение правил и норм техники безопасности убережет от случайного возгорания проводки.

Аккуратный белый пластик вентиляционного короба не бросается в глаза на кухне. При желании можно подобрать цвет в тон отделке стен или покрасить трубу в нужный оттенок

Всех ошибок можно избежать, если ответственно относиться к каждому этапу монтажных работ. Правильное выполнение установки и подключения вытяжки над газовой плитой с каждым шагом приближает к отличному результату. Качественно установленное оборудование порадует любую хозяйку и прослужит намного дольше своего эксплуатационного срока.

Выводы и полезное видео по теме

Чтобы встроить вытяжку с воздуховодом в мебельный шкафчик, нужно просверлить отверстие под вентканал. Подробнее о тонкостях этой работы в видео ролике:

Купольную вытяжку можно повесить на шурупы, вкрученные в стену. Об этом в следующем видео:

Видео ролик о том, на какой высоте следует монтировать вытяжку на кухне с газовой плитой:

Чтобы вытяжка на кухне была не только функциональной, но и выглядела эстетично, следует правильно ее установить и подключить. Основные секреты раскрыты в видео:

Подробный видео ролик о монтаже и подключении наклонной вытяжки:

Установка вытяжки над газовой плитой вполне может быть выполнена самостоятельно. Здесь важно выдержать минимально допустимую высоту от плиты, чтобы в дальнейшем не возникло проблем при ее эксплуатации. Собрать вытяжку и подключить ее удастся даже новичку.

Если же монтажные работы вызывают ужас, то не стоит экономить – проще пригласить мастера с хорошей репутацией и доверить ему установку.

Хотите рассказать о том, как устанавливали вытяжку на вашей кухне? Появились вопросы в процессе ознакомления с представленной информацией, есть полезные сведения по теме статьи? Комментируйте, пожалуйста, материал в расположенном ниже блоке, задавайте вопросы, оставляйте фото.

sovet-ingenera.com

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.
Евророзетка с подключенным заземлением в России встречается только в новых квартирах
Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.
Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаномМонтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:
Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
• А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
• В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой
Установка вытяжки на кухне – видео-инструкция:


• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

remboo.ru

конструкция и типы оборудования, расчёты, инструкция по монтажу и их варианты, правила

Функциональные способности домовых вытяжных вентиляционных каналов практически всегда оставляли желать лучшего. Они не справлялись со своей основной задачей – вытягиванием из помещения кухни отработанного воздуха и неприятных запахов. Именно поэтому впоследствии были изобретены такие полезные и необходимые устройства, как вытяжки, которые действовали намного эффективнее каналов. Собираясь монтировать новое кухонное оборудование, многие задумываются, на какой высоте вешать вытяжку? А это имеет значение. От высоты, на которой будет закреплено устройство, зачастую зависят производительность и качество его эксплуатации.

Конструкция стандартной вытяжки

Точнее представлять расположение вытяжки можно, если хотя бы немного разбираться в ее устройстве. Стандартная вытяжка состоит из следующих элементов:

• Стальной корпус;
• Двигатель;
• Крыльчатка двигателя;
• Фильтр;
• Устройство управления.

Стандартная высота установки вытяжки

Можно выставлять режимы для работы вытяжки. Их всего два – фильтрация (рециркуляция) и вывод воздуха в канал вентиляции.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Как определить высоту крепления вытяжки

Очень часто для того, чтобы определить оптимальную высоту крепления вытяжки, достаточно заглянуть в инструкцию к данной модели устройства. Обычно указывается не определенное расстояние, а диапазон, в пределах которого и должно помещаться вытяжное оборудование для кухни.

При этом следует учитывать такие немаловажные факты, как рост хозяйки квартиры и особенности интерьера кухни. Но даже, в случае утери инструкции, есть другой выход. Существуют стандарты, благодаря которым можно более четко определиться с тем, на какой высоте должна помещаться кухонная вытяжка над варочной панелью, либо плитой.

Нужно учитывать тип варочной поверхности, для каждого типа существуют свои мерки. Итак, на какой высоте рекомендуется вешать вытяжку:

• Над газовой плитой ее размещают на высоте 75-85 см,
• Над электроплитами – на высоте 65-75 см.

Если вы выбрали наклонную модель, то расстояние от ее нижней части до варочной поверхности должно составлять примерно 55-65 см для газовых плит, и около 35-45 см – для электроплит.

Высота может меняться, но только в пределах указанных 10 см, а также в зависимости от мощности конкретной модели и ее технических характеристик. Не стоит пренебрегать данными ограничениями, от этих показателей зависит не только качество работы техники, но и безопасность работы, в частности пожарная безопасность.

Основные правила установки вытяжки

Более качественная работа устройства возможна только при условии, что вытяжка полностью покрывает поверхность плиты. В этом случае, загрязненный воздух будет практически полностью поглощаться, а его утечка будет минимальной. Это основная причина, почему покупатели предпочитают модели с более широким зонтом, от 60 до 90 см. Этот размер соответствует размеру стандартной плиты или панели.

Высота размещения вытяжного зонта определяется в соответствии с эргономическими правилами и нормами пожарной безопасности. Чем меньше расстояние от зонта до варочной панели, тем лучше будут поглощаться кухонные испарения и плохие запахи. Но в то же время, высота не должна быть слишком малой, иначе высок риск возникновения повреждения системы вентиляции. Это может произойти по причине перегрева или даже возгорания жирной пленки, которая образуется на поверхности фильтра.

Поэтому из соображений безопасности минимальное расстояние от плиты до зонта должно быть около 50-65 см. Значения могут незначительно колебаться. Часто оптимальная высота монтажа вытяжки указана в техпаспорте. Из соображений эргономики она должна располагаться так, чтобы не мешать готовить пищу.

Параметры для установки вытяжки по высоте

Варианты монтажа вытяжки

Существует несколько способов монтажа. Первый предполагает размещение вытяжного устройства внутри подвесного шкафа, у которого отсутствует дно. К центральной полке крепят вытяжное устройство. В этой же полке, а также в потолке шкафа проделывают отверстия для вывода шланга.

Один из концов шланга прикрепляют к вытяжке, а другой просовывают в отверстия и выводят в вентиляционный канал. В режиме фильтрации шланг обрезают при выходе из дыры в потолке шкафчика.

Встроенный тип вытяжки монтируется по схеме, которая представлена в инструкции к ней. Модель рассчитана на установку в короб, либо в подвесной шкафчик.

Вытяжка, прикрепленная к днищу шкафа

В днище кухонного шкафчика, а также в потолочной полке проделывают отверстие под шланг. Для осуществления отвода в вентиляцию шланг подводят к самому отверстию вентиляционной отдушины.

Для режима фильтрации его обрезают при выходе из отверстия потолочной полки шкафа. Вытяжку прячут за панелью, материалом для нее является материал идентичный тому, из которого сделаны дверцы шкафа.

Монтаж вытяжки в подвесном шкафу

В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.

Кухонная вытяжка установлена правильно

В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.

Правила установки вытяжки с воздуховодом

Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.

Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.

Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.

Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.

К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.

В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.

oventilyatsii.ru

Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

1. Виды кухонных вытяжек
2. Какую вытяжку выбрать
3. На какой высоте правильно установить вытяжку
4. Установка купольной вытяжки своими руками
5. Как установить встроенную вытяжку своими руками
6. Как установить плоскую рециркуляционную вытяжку
7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

• Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

• Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

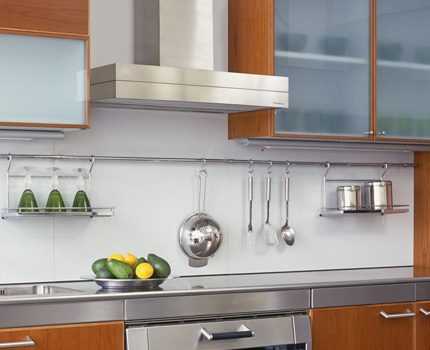

• Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
• Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

• Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
• Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
• Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

• Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

• Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
• Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

• Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

• На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
• Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

• В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

• Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
• Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
• Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

• Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
• При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

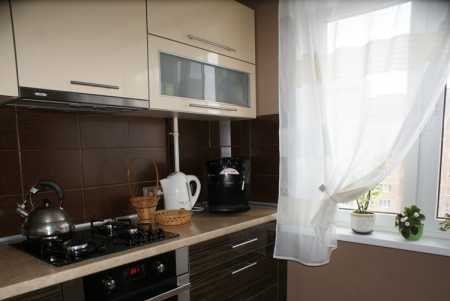

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

• Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

• Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

• Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
• Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
• Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

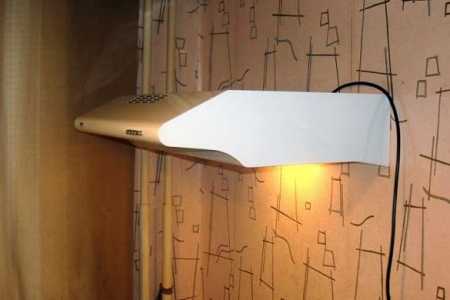

• Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

• На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
• К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
• Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

• Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
• Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

• Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
• Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
• Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
• Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
• Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

• Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

• Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
• Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
• Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

• Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
• Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
• Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

• Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
• Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
• Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
• Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

strport.ru

правильно крепить, поставить, смонтировать, присоединить, провести, закрепить кухонную вентиляцию своими руками, на какую высоту вешать, видео-инструкция по креплению, фото и цена

Вопрос, как смонтировать вытяжку на кухне, на сегодняшний день волнует многих. Делая ремонт на кухне, люди в большинстве случаев задумываются о том, чтобы создать систему вентиляции более эффективной, ведь это не просто удобно, а даже необходимо.

Человек, занимающийся приготовлением пищи, регулярно проводит на кухне около пяти часов в день и дышит вредными испарениями, включая чад и гарь.

Монтаж вытяжки своими руками.

К тому же, во время готовки из пищи выделяются в воздух мельчайшие частицы и жиры, что тоже неблагоприятно влияет на здоровье человека.

Единственным выходом в данной ситуации является покупка и монтаж вытяжки, поскольку ни традиционные системы вентиляции, ни простое проветривание не обеспечат необходимого эффекта. О том, как правильно поставить вытяжку на кухне и будет идти речь в этой статье.

Выбор вытяжки

Одной из самых важных систем в жилище человека, обеспечивающей комфорт его жизнедеятельности, является вентиляция. В достаточно проветриваемом помещении воздух чист и свеж, ввиду чего здесь просто приятно находиться, в то время как духота может вызывать негативные реакции организма, вплоть до общей слабости и головокружения.

Кухонные вытяжки являются одним из основных узлов вентиляции, поскольку приготовление пищи связано с повышенной температурой воздуха и вредными выделениями, включая также и весьма неприятные запахи.

Основной задачей вытяжки является очистка воздуха в помещении. И сам процесс очистки может происходить по-разному. От этого напрямую зависит крепление вытяжки для кухни. Так, существует два вида работы современных вытяжек.

Виды вытяжек

1. Самое простое устройство вытяжки работает по принципу рециркуляции воздуха. При этом воздух не выводится за пределы помещения, а проходит через специальные фильтры и возвращается обратно. Иногда такие вытяжки называют ещё фильтрующими или подвесными (см.также статью о подвесной вытяжке для кухни).

Вытяжки различных видов. Снизу – фильтрующая.

Естественно, подключать такую вытяжку к вентиляционной шахте не нужно. Единственный пункт в монтаже предусматривает крепление на стену.

Достоинствами таких механизмов является их цена, стильный дизайн, низкий уровень шума и простота в монтаже. К недостаткам вытяжек данного типа относят сравнительно низкий КПД, ведь во время рециркуляции оказывается недостаточно, чтобы полностью очистить комнату.

2. Ко второму виду вытяжек относятся все те, что выводят воздух за пределы помещения. В данном случае необходим вывод кухонной вытяжки на улицу или в специально предусмотренную вентиляционную шахту (см.также статью о вытяжке для кухни с воздуховодом).

Такие приспособления крепятся на стену или непосредственно на потолок над плитой. Вентиляционные трубы могут маскироваться при помощи навесных шкафчиков, что позволяет частично или даже полностью скрыть их наличие.

Такие вытяжки нуждаются в проведении более серьезных монтажных работ, однако инструкция не является чересчур сложной.

На что обращать внимание при покупке вытяжки

Если вы выбрали второй тип устройства, то вам необходимо учитывать при его приобретении следующие факторы:

1. Размер клапана и гофры должен совпадать с размером вентиляционного отверстия, расположенного у вас на кухне.
2. Мощность двигателя проверяется следующим образом. Если поднести к включенной вытяжки лист бумаги, он должен прилипнуть к шторкам.
3. Габариты вытяжки должны быть не меньше поверхности плиты, а желательно, несколько больше.
4. Уровень шума не должен превышать допустимые 40 децибел.
5. Учитывайте также энергопотребление вытяжки.

Как закрепить кухонную вытяжку – фото правильно установленного оборудования.

Монтаж вытяжки

Перед тем, как подсоединить вытяжку на кухне, вы должны удостовериться в следующем:

• Гофра должна быть максимально растянутой, поскольку складки создадут вибрации и снизят работу системы.
• В результате монтажа у гофры должно быть минимум изгибов. Каждый изгиб в 90 градусов снижает КПД системы на 10%.
• Расстояние между плитой вытяжкой должно быть не менее 70 см.

Подробнее о том, на какую высоту вешать вытяжку на кухне, вы можете прочитать в инструкции производителя. По умолчанию же, принято располагать её на расстоянии 70-80 см от поверхности плиты.

Решение, на какую высоту вешать вытяжку в кухне, зависит также и от соотношения размера плиты и самой вытяжки, поскольку её поверхность должна поглощать весь пар и чад.

Допустимое минимальное расстояние между вытяжкой и плитой.

Совет! Если вентиляционная шахта является чистой и отлично “тянет”, то с вытяжки можно снять клапан и позволить ей работать с выключенным двигателем. Такое возможно в домах с регулируемой вентиляцией.

Подсоединение вытяжки к вентиляции

Так как крепить вытяжку на кухне несложно, то справиться с данной процедурой можно и самостоятельно. Но лучше взять помощника.

1. Прикладываем вытяжку к стене и карандашом отмечаем её будущее положение. Если вы планируете менять кухонную мебель, то следует рассмотреть возможность встраивания вытяжки в подвесной шкаф.
2. Сверлим перфоратором стены под дюбель. Здесь не стоит халтурить, поскольку конструкция должна закрепляться “намертво”.

Гофрированная труба.

3. Прикручиваем вытяжку к стене.

4. Далее следует полностью подготовить вентиляционный выход очистив его от строительного мусора.

5. Надеваем гофру на клапан и закрепляем ее силиконовым герметиком. Свободный конец трубы следует запустить как можно глубже в шахту. Если других ремонтных работ на кухне не планируется, то гофру можно запенить монтажной пеной.

6. Последним этапом является надевание накладки, которая скрывает гофру. Если она крепится к стене, то вам придется просверлить ещё пару отверстий.

В среднем время монтажа занимает 1 – 1,5 часа.

Обслуживание вытяжек

• Вне зависимости от того, насколько дорогую и качественную вытяжку вы купите, в процессе её работы могут случаться некоторые весьма неприятные нюансы, связанные с поломками или снижением КПД вентиляционной системы. Поэтому, наравне с вопросом “как поставить вытяжку на кухне” возникает ещё и вопрос правильного обслуживания.
• Если вы не только правильно установите вытяжку, но и обеспечите ей необходимый уход, то это значительно продлит бесперебойную работу данного прибора. Первым правилом в уходе за вентилирующими механизмами является своевременная смена фильтрующих элементов.
• В особенности это относится к подвесным вытяжкам, которые и являются фильтрующими. В данном случае фильтр – единственное оружие прибора против загрязненного воздуха, а потому его смену нужно производить регулярно. В большинстве случаев на самые дешевые вытяжки устанавливаются одноразовые акриловые жироулавливатели, благодаря которым и происходит очистка воздуха от жира и частиц пищи.

Одноразовый акриловый фильтр.

• Такие же фильтры стоят и в вытяжках, предназначенных для выведения воздуха из помещения через вентиляционную шахту. Однако речь может идти и о многоразовых жироулавливателях, которые моются и устанавливаются на место.
• Своевременная смена жирового фильтра может обезопасить вас от пожара. Ни для кого не секрет, что жир отлично горит. Большое скопление жира на фильтре может привести к возгоранию поверхности вытяжки. Поэтому, своевременная смена фильтра важна в плане соблюдения техники безопасности.
• Перед тем, как провести вытяжку на кухне, запаситесь несколькими жировыми фильтрами, чтобы предотвратить преждевременную поломку оборудования.
• В подвесных вытяжках также устанавливаются угольные фильтры, которые отвечают непосредственно за фильтрацию воздуха. Они могут быть разборными (в этом случае вы можете произвести замену угольной основы) и неразборные (фильтр попросту меняется на новый).
• При покупке  угольных фильтров следует остерегаться подделок. В данном случае можно провести аналогию с печатным оборудованием. Так, существуют как новые картриджи для принтера, так и те, что были “перезаправлены”. Естественно, последний вариант стоит дешевле, но и качество печати в данном случае заметно ниже.
• Та же ситуация и на рынке угольных фильтров. Здесь активно производится так называемая “регенерация угольного порошка”. Поэтому не стоит приобретать слишком дешевый угольный фильтр, поскольку велика вероятность того, что он является регенерированным, что говорит о повторном использовании угольного порошка.

Угольный фильтр.

Заключение

Так как крепится вытяжка на кухне посредством простых “народных” методов, то для произведения монтажа вам не придется приглашать к себе бригаду специалистов. Любой, кто умеет держать в руках дрель и отвертку без труда справится с данной задачей.

Посмотреть, как правильно повесить вытяжку на кухне вы можете в видео материале, расположенном внизу страницы. Также на нашем сайте содержатся развернутые инструкции по выбору и рекомендации по правильному обслуживанию вытяжек любого типа.

Как установить вытяжку на кухне – смотрите здесь.

Отличная статья 0

Статьи по теме

Все материалы по теме

jkuhnya.ru

Как повесить вытяжку над плитой

Хорошо известно, что вытяжные устройства, устанавливаемые над кухонной плитой, используются для отвода отработанных газов и нежелательных запахов, возникающих в процессе приготовления пищи. От выбранной вами модели вытяжного устройства во многом зависит эффективность очистки воздуха и возможность сохранения на кухне комфортных условий для проживания. Но перед тем как повесить вытяжку над плитой вам следует основательно изучить основные требования, предъявляемые к технике её монтажа. Особую важность приобретает этот вопрос в ситуации, когда на кухне у вас установлена газовая плита, эксплуатация которой всегда связана с повышенными рисками.

Считается, что методика установки вытяжного устройства достаточно проста и может быть освоена любым желающим. Вот почему в этой статье мы хотели бы ознакомить вас с техникой монтажа кухонных вытяжек собственными руками.

Виды вытяжных устройств

Вытяжка с угольным фильтром

Все известные виды вытяжных устройств можно разбить на две большие группы:

• циркуляционные устройства со встроенным угольным фильтром;
• вытяжки, встраиваемые в действующую систему отвода воздуха.

В моделях вытяжного оборудования с фильтрующим элементом очистка воздуха осуществляется путём его принудительной циркуляции в пределах устройства.

При этом загрязнённый воздух сначала поступает в систему, а после очистки во встроенном фильтре вновь возвращается в кухонное пространство. Подобные модели вытяжных устройств чаще чего устанавливаются в небольших по площади кухонных помещениях.

Подключается к воздухоотводу

В кухнях большого размера желательно использовать вытяжки с принудительным механизмом забора воздуха, выход которых подключается к действующей системе вентиляции. С помощью таких проборов загрязнённый воздух выводится из кухонного пространства наружу (за пределы помещения). Эффективность работы таких вытяжных устройств заметно выше, чем у проборов с принудительной циркуляцией воздуха, так что они устанавливаются чаще всего на кухнях с большим количеством источников загрязнения.

Рекомендации по монтажу вытяжек

Расстояние до варочной поверхности

Для успешного монтажа вытяжек своими руками вам необходимо будет соблюдать следующие правила:

• расстояние от плиты до заборного кожуха (плоскости входного отверстия) вытяжки не должна быть менее 65 сантиметров;
• габариты заборного кожуха должны приблизительно соответствовать размерам газовой плиты;
• используемая для подключения вытяжки электрическая розетка не должна располагаться непосредственно над плитой;
• при подключении вытяжки к воздуховоду её отводящая труба должна иметь минимум изгибов.

Установка

Этап установки

Монтаж вытяжки со встроенным угольным фильтром не потребует от исполнителя каких-либо специальных навыков и особых усилий. Для её установки вам потребуется хороший уровень, с помощью которого на выбранной высоте делается разметка контрольных точек навешивания устройства, а затем с помощью перфоратора пробиваются отверстия под элементы крепежа.

Монтаж встроенной вытяжки

Фиксация вытяжки на стене или навесном шкафу производится с помощью специальных крючков, надёжно удерживающих её в точках подвески. При установке вытяжного устройства на лицевой части кухонного гарнитура для её размещения лучше всего использовать ниши, всегда имеющиеся в навесных шкафах.

Монтаж в подвесном шкафу

Корпус вытяжек с подключением к воздухоотводу фиксируется при помощи тех же креплений (крючков), с той лишь разницей, что место их установки должно быть «привязано» к вентиляционному отверстию. После фиксации прибора на выбранном месте к его выходному отверстию пристыкуется канал воздуховода (в качестве такого канала могут использоваться обычные пластиковые трубы).

Подключение с помощью гофры

Главное при этом, чтобы используемые вами трубы по размеру соответствовали диаметру воздухозаборного отверстия в стене, что позволит вам избежать потерь мощности откачки. По завершении всех установочных процедур следует провести тестовую проверку функционирования оборудования, что позволит вам убедиться в правильности его монтажа.

Советы специалистов

Подключение к электричеству

В том случае, если для подключения вытяжки вам потребуется отдельная розетка – все провода, подводящие к ней электропитание, можно будет «упрятать» в специальный кабель-канал. Кроме того, электропроводка может быть скрыта под листами декоративного материала, используемого для отделки вашей кухни.

Обратите внимание! Необходимо предусмотреть в линии электропитания вытяжки специальное защитное устройство (так называемый «автомат»), обеспечивающее отключение оборудования при возникновении аварийной ситуации.

Очень надеемся, что наша статья поможет вам разобраться в том, как повесить вытяжку над плитой таким образом, чтобы вы навсегда избавились от неприятных запахов на кухне и получили возможность наслаждаться свежим и чистым воздухом.

Видео

Вот так устанавливается кухонная вытяжка:

stroysvoimirukami.ru
