Каркасный дом своими руками: пошаговая инструкция с фото

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Каркасные дома пользуются у застройщиков большой популярностью. Это связано с тем, что возводятся они за короткие термины, требуют минимума денежных средств, имеют прекрасные эксплуатационные характеристики и являются экологически чистыми.

Если у кого-то появилось желание заняться постройкой именно такого дома, то в этой статье можно получить информацию о том, как это сделать. Здесь все расписано по этапам. При этом, имеется в виду, что все подготовительные, а самое главное, организационные мероприятия проведены и получено разрешение на строительство дома. Что для этого необходимо?

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

  • Нет необходимости привлекать спецтехнику для его постройки.
  • Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
  • Огромный выбор строительного материала (свай).
  • Фундамент обладает прекрасными несущими характеристиками.
  • Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
  • Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)Шаг установкиПрименение
2193-10Дома, пирсы, ангары
1592-5Аналогично
1332-5Аналогично
1082-5Тяжелые ворота, пирсы, ангары, дома, заборы
892-4Можно использовать в качестве дополнительных свай, для домов, хозблоков
761-3Легкие постройки, террасы, указатели, знаки дорожного движения
590.5-2Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

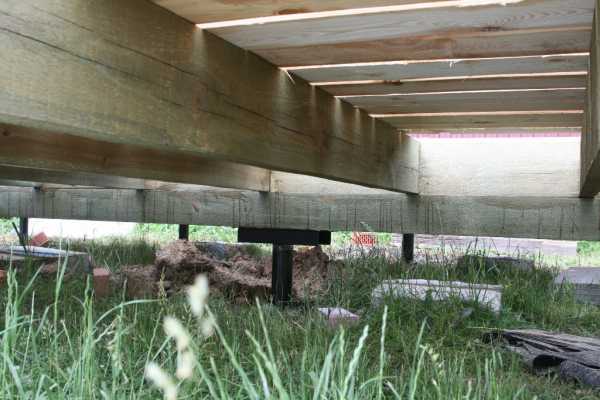

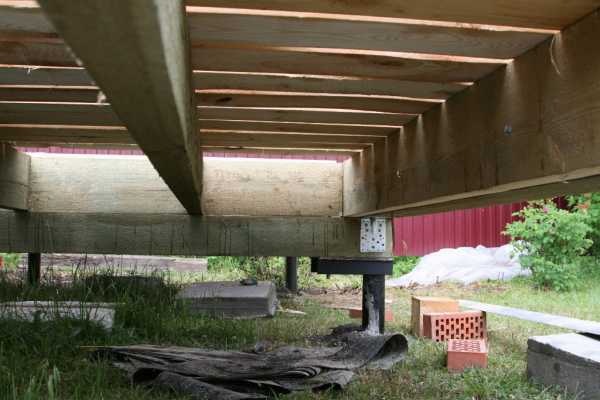

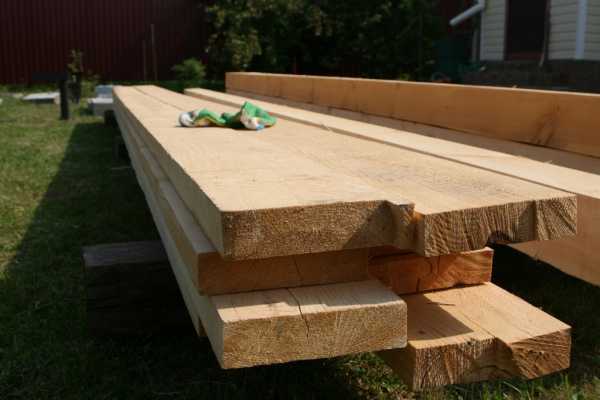

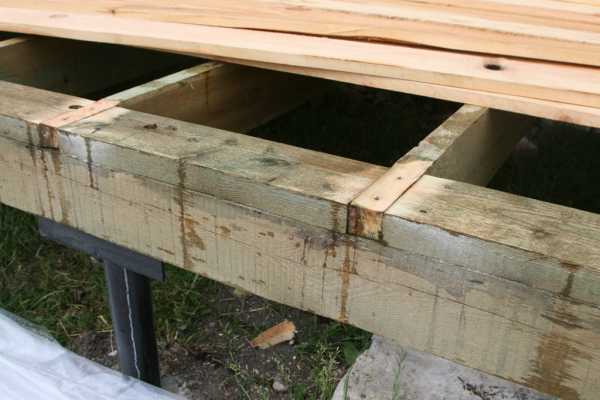

Обвязка фундамента

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.

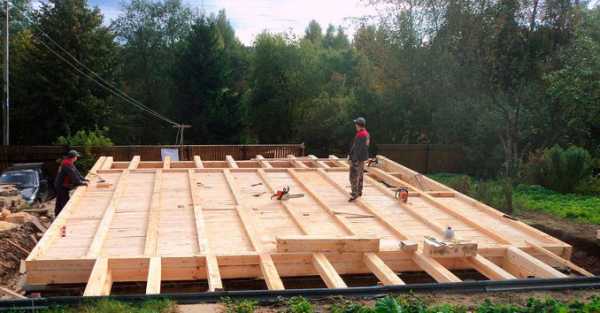

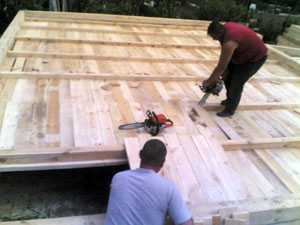

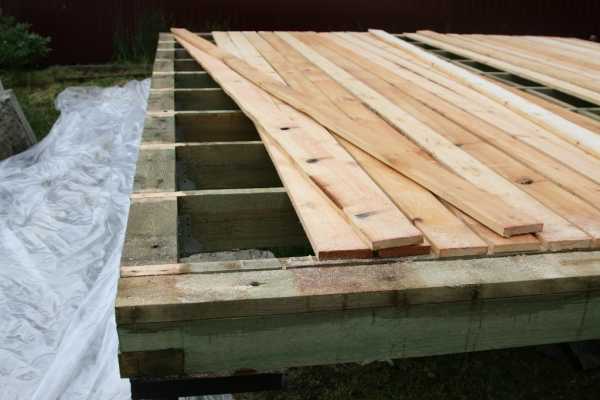

Устройство чернового пола

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Черновой пол монтируется на лаги, размерами 100 на 150 мм, устанавливаемые через каждые 0,6 метра. Лаги соединяются с обвязкой посредством металлических уголков, после чего сверху на лаги прибивается доска.

В проемах между лагами укладывается утеплитель, а на нем расстилается пароизоляционная пленка. После этого, все закрывается фанерой. Фанера берется толстая и крепится она к лагам. Чтобы пол был ровным, лаги должны быть установлены в одной горизонтальной плоскости.

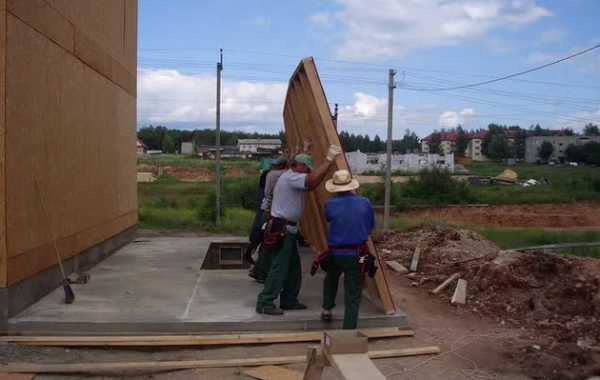

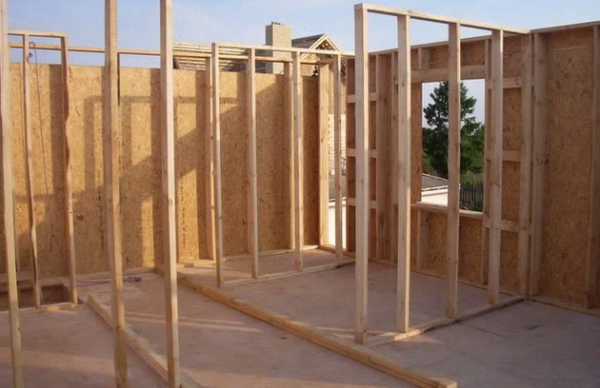

Монтаж непосредственно каркаса

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Для монтажа каркаса берутся брусья следующих размеров: 100х50 мм, 150х50 мм, 200х50 мм. В первую очередь устанавливаются вертикальные стойки по углам конструкции. Крепятся они надежно, с помощью усиленных уголков из металла. После этого приступают к монтажу остальных стоек, которые крепятся аналогично угловым стойкам. Ко всем стойкам крепятся укосины, которые сводят к минимуму расшатывание конструкции.

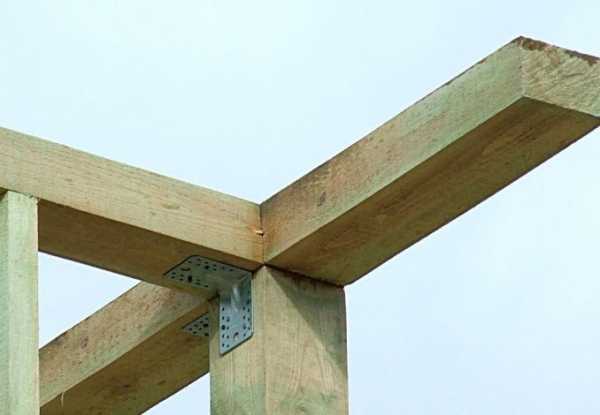

Брус верхней обвязки

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Верхний брус соединяется по углам посредством вырубки, а к другим вертикальным стойкам при помощи уголков. Для большей прочности устанавливается диагональные укосы.

Монтаж потолочных балок

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Их установка может осуществляться тремя способами:

  • Посредством вырубки.
  • С помощью перфорированных кронштейнов.
  • С помощью уголков из металла.

Как вариант, рекомендуется сочетать несколько способов одновременно. Это может быть вариант вырубки и вариант применение уголков. Устанавливаются балки непосредственно на брус верхней обвязки. Крепление можно осуществлять саморезами, но лучше использовать гвозди, поскольку они дают возможность свободно расширяться древесине при изменении влажности.

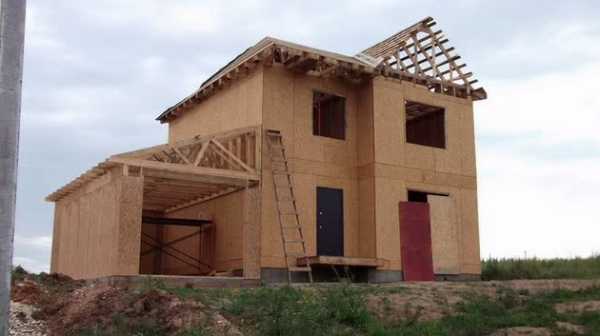

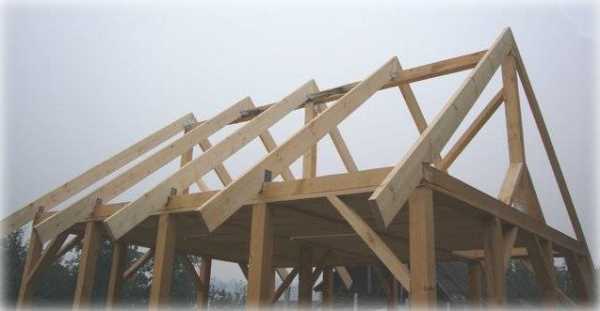

Установка стропил

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Монтаж крыши – это достаточно трудоемкая операция, которая достойная описанию в отдельной статье.

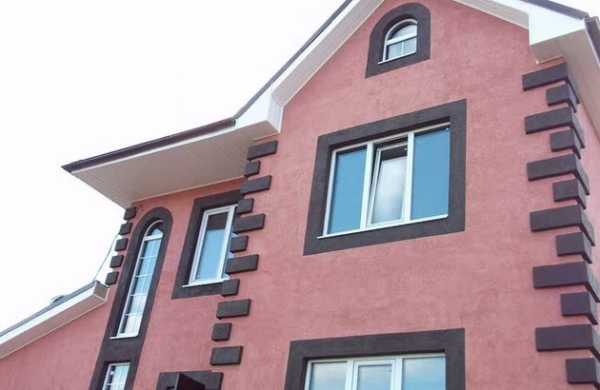

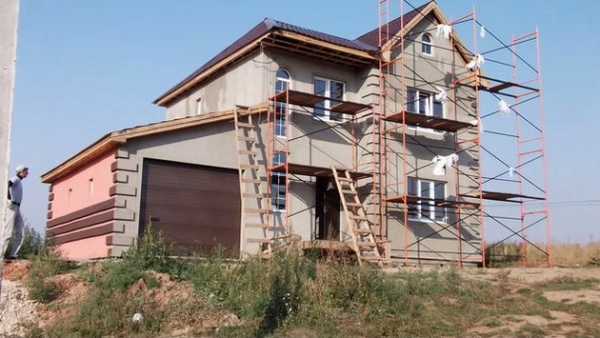

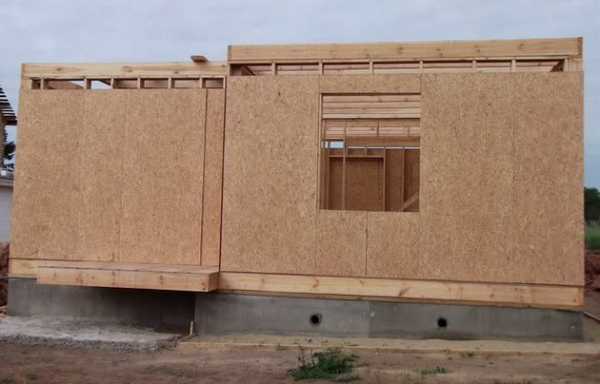

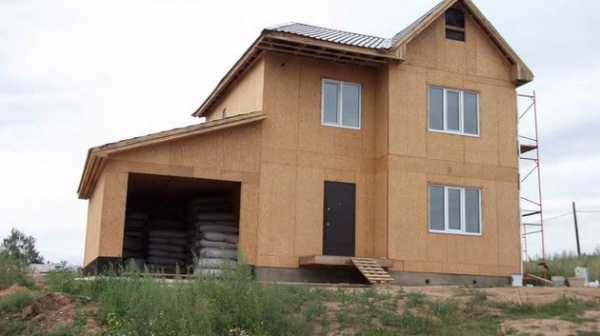

Наружная отделка

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Для этого в продаже имеется широкий ассортимент облицовочных материалов, таких как сайдинг, имитатор бруса, искусственный камень и т.д. Работы проводятся в следующем порядке:

  • На первом этапе устанавливается обрешетка из деревянного бруса размером 40х50 мм. Шаг обрешетки 0,6 м. Как вариант, пойдет металлический профиль CD-60 от гипсокартонных систем.
  • Если обрешетка выполняется из дерева, то ее желательно покрыть антисептиком и огнестойким материалом.
  • После готовности обрешетки, приступают к монтажу облицовочного материала.

Утепление дома

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

В процессе работ не следует забывать об утеплении жилого дома. Как правило, утеплению подлежит все: пол, крыша и стены. Не стоит забывать о пароизоляционной пленке.

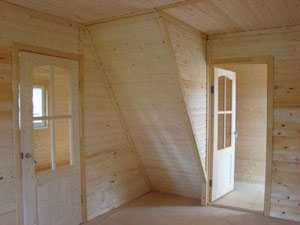

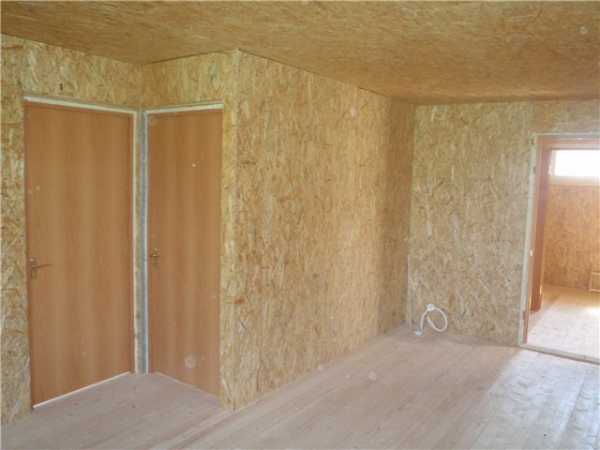

Внутренняя отделка

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Постройка практически готова, только осталось осуществить внутреннюю отделку жилого пространства. Здесь можно воспользоваться многими вариантами, тем более, что каждая комната требует своего подхода. А такие комнаты как санузел и кухня подлежат исключительным видам отделки.

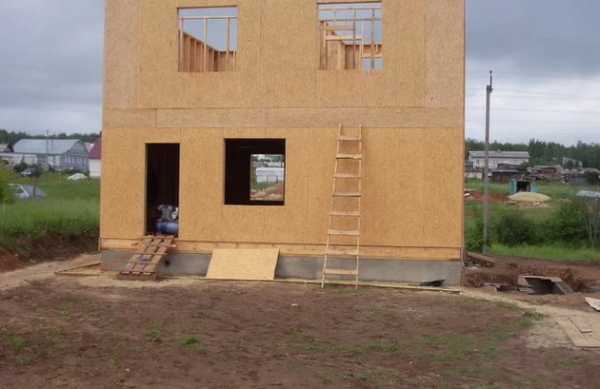

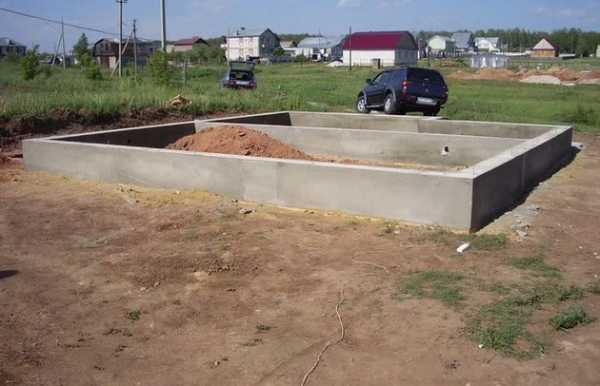

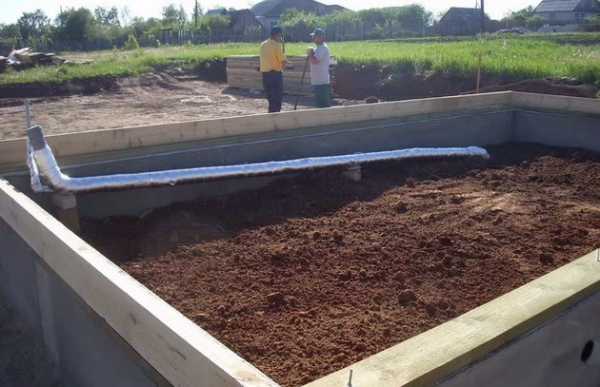

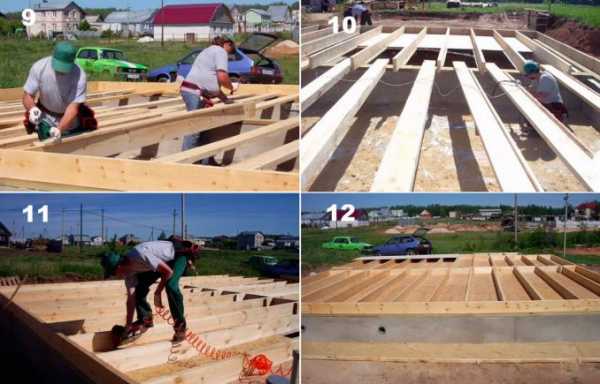

Фотоотчет постройки каркасного дома своими силами

Здесь можно увидеть поэтапно, строительство каркасного дома своими руками по выходным дням.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Загрузка...

stroyday.com

инструкция по монтажу своими руками (фото и видео)

При разработке проектов построек из бруса довольно часто возникает вопрос о том, какое основание для них лучше всего использовать. Это связанно с тем, что данная конструкция не имеет большого веса и использовать для ее установки мощные и дорогие конструкции не имеет смысла, а мелкозаглубленные изделия не всегда отвечают условиям конкретной местности.

Поэтому дома из бруса на винтовых сваях считаются самыми популярными, поскольку они могут использоваться на разных типах почвы и при этом затраты на установку основания будут небольшие.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Любительское фото конструкции установленной на винтовые сваи

Проект и его реализация

Основой любого строительства является проект. Если данному этапу уделить необходимое внимание, то весь процесс монтажа превратиться просто в сборку конструктора, к которому прилагаются четкие указания и инструкция.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Типовой вариант подготовленного проекта с указанием мест расположения свайного основания

Для расчета необходимого количества бруса, можно воспользоваться калькулятором:

Сечение бруса

150х150 мм.180х180 мм.200х200 мм.

Длина бруса

5 м.6 м.7 м.8 м.9 м.10 м.11 м.12 м.

Фундамент

  • Для начала необходимо подготовить поверхность для установки основания. Для этого расчищают землю от растений и разравнивают ее по горизонтали.
  • Далее необходимо проделать небольшие отверстия для установки свай. Их место монтажа определяется согласно проекту. Однако стоит помнить, что такое основание должно быть заложено не только под несущими стенами, но и межкомнатными перегородками.
  • Если брусовой дом на винтовых сваях будет оснащаться печью или другими тяжелыми предметами интерьера, то в местах их расположения также необходимо производить установку сваи.
  • После того, как отверстия подготовили в них монтируют опоры для брусового дома. При этом может понадобиться специальный инструмент или техника.
Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Внешний вид типовых свай с винтовым устройством

  • Когда все сваи разместили согласно проекту, на их вершину по периметру приваривают двутавр или швеллер.
  • Также этот тип материала используют и для того, чтобы создать внутренние перемычки, для удержания строения.
  • После этого можно начинать возводить здание, хотя некоторые мастера рекомендуют сначала устанавливать армирующий пояс из бетона.

Совет!
Чтобы вся конструкция прослужила дольше, то после выполнения сварочных работ ее ошкуривают и покрывают слоями грунтовки и краски.
Также поверх нее кладут слой рубероида, который будет служить в качестве гидроизолятора.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Схема, показывающая типы связки свайных элементов для создания подложки основания

Монтаж венцов

После того, как свайный фундамент под дом из бруса установлен и на него положена гидроизоляция, можно приступать к укладке венцов.

  • Для этого сначала материал обрабатывают специальным составом, который будет защищать его от воздействия окружающей среды.
  • После этого укладывают брус в соответствии с заранее разработанным проектом. При этом фиксацию первого венца можно производить как при помощи болтов, так и с использованием цементного раствора.
Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Принцип установки первого венца на металлические сваи

  • В углах крепление производится путем образования замков, которые прокладывают паклей или другим уплотнителем.
  • Типовое строительство домов из бруса на винтовых сваях предполагает, что между венцами будет располагаться слой утеплителя для бруса. Для этого используют обычную паклю, которую складывают в два слоя. Некоторые виды бруса, рассчитаны на то, что для этих целей будет применяться уплотнительная резиновая лента.
  • Между собой венцы соединяют путем проделывания в них отверстия и монтажа в него специального крепежного материала. При этом расположение таких стыков необходимо производить в шахматном порядке и отображать на проекте.
Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Данный вид фундамента позволяет возводить строения даже на неровной поверхности

  • Также в качестве соединительного материала используют металлические скобы, но их применение обычно ограничивается углами конструкции.
  • Для соединения межкомнатных перегородок и основных стен используют замок, который вырезают на манер «ласточкин хвост».
Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Пакля используется в качестве прокладки между венцами в доме

  • При создании проекта дома или коттеджа из бруса своими руками очень важно правильно распределить расположение дверных и оконных проемов, поскольку это может помочь сэкономить массу материала.

Совет!
Чем больше узлов и элементов крепежа будет отображаться на монтажных схемах, тем проще будет производить работы по установке.
При этом можно сэкономить много времени, не отвлекаясь на дополнительные расчеты или технические решения.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Вид соединения бруса на углах дома, которое предполагает наличие небольшого остатка

Крыша

При создании проекта кровли необходимо помнить о том, что винтовые сваи под дом из бруса не могут выдерживать больших нагрузок, а значит, конструкция должна быть максимально облегчена. Именно поэтому для возведения крыши используют материал меньших габаритов, что соответственно снижает и его вес.

Однако стоит помнить, что основное место монтажа кровельных систем должно приходиться на несущую стену, чтобы нагрузка распределялась по сваям расположенным по периметру.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Крыша для дома использующего винтовые сваи в качестве фундамента должна быть не только прочной, но и легкой

В качестве подложки для покрытия можно использовать листы фанеры. Обычно цена данного материала не очень высока, но зато он обладает всеми необходимыми качествами для этого вида работы. Выбор самого покрытия также должен основываться на критерии облегчения веса, что часто приводит к использованию металлического профиля или мягкой черепицы.

Совет!
При проектировании кровли обязательно нужно учитывать вывод через нее дымохода, а само место стыковки нужно обкладывать асбестом.
Это может предотвратить возгорание и увеличит срок службы данного узла.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Металлический профиль является идеальным материалом для покрытия подобных конструкций, поскольку он является не только легким, но и дешевым

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основе текста представленного выше можно сделать выводы о том, что винтовые сваи идеально подходят под данную конструкцию домов, только в том случае, если она не перегружена лишним весом. Именно поэтому для двухэтажных домов лучше выбирать другой тип оснований.

Добавить в избранное Версия для печати

1brus.ru

Как построить дом на свайном фундаменте правильно и надежно?

Нередко при покупке участка под застройку люди сталкиваются с банальной проблемой:- почва категорически не подходит для строительства. Чаще всего эти проблемы возникают на влажных, неустойчивых грунтах и в местах со сложным рельефом. Болота, зоны затопления, склоны - зоны риска при постройке дома.

Выбор типа фундамента – одно из наиболее значимых и ответственных решений при строительстве дома. Определиться с выбором фундамента поможет понимание основ популярных технологий, знание их преимуществ и возможностей устранения или минимизации недостатков.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Дом на свайном фундаменте строится обычно тогда, когда другие фундаменты не подходят. Этот процесс очень важный, поэтому отнестись к нему следует как можно более серьезно.

Особенности свайных фундаментов

Существует несколько преимуществ свайных оснований:

  • Быстрота возведения: земляные работы практически не требуются.
  • Высокая технологичность: последнее слово техники в данной сфере - винтовые сваи, их можно использовать абсолютно везде, вне зависимости от местности. Там, где другие сваи поставить невозможно, винтовые сваи станут спасением ситуации.
  • Низкие затраты на установку: не нужно строить опалубку, производить армирование, следовательно, вкладывать финансы в человеческие ресурсы, блочные и ленточные фундаменты не входят ни в какое сравнение со свайными.
  • Долговечность: сваи очень надежны.
  • Возможность продолжать работы по возведению здания сразу после установки фундамента.

Таким образом, дом на сваях станет не только крепким и надежным, но на его создание у Вас уйдет меньше физических и финансовых затрат.

Какими типами представлены сваи для фундамента?

Прежде, чем начать строить дом на свайном фундаменте, нужно ознакомиться с вариантами самих свай, которых насчитывается три:

  1. Забивные: самый распространенный вариант данных деталей для городской местности. В данном случае сваи забиваются в землю с помощью специальной техники, это достаточно быстро, однако, есть один нюанс: сваи должны быть исключительно крепкими и надежными.
  2. Буронабивные считаются одним из самых приемлемых вариантов для тех, кто привык все делать своими руками, либо в тех случаях, когда техникой воспользоваться невозможно. Необходимо просверлить буром отверстие на нужную глубину, а затем установить в полученные отверстия уже готовые сваи, либо залить железобетонные, опять-таки вручную.
  3. Винтовые стали набирать свою популярность совсем недавно и используются не так часто, нежели забивные и буронабивные. Преимущество этих свай в том, что при небольших заглублениях, данный вариант самый быстрый и экономичный: небольшие шурупы ввинчиваются в землю при помощи специальной техники, либо самим человеком.

Также можно совмещать различные виды оснований, часто ленточные фундаменты используют со свайными: в зависимости от того, какое столбчатое основание используется, изготавливают ростверк, выступающий посредником между фундаментами.

Естественно, у свайного основания существуют не только плюсы, но и минусы. Среди них выделяются следующие:

  • Не рекомендуется устанавливать сваи на каменистых или грунтовых местностях, так как это технически сложно и необоснованно.
  • Ставить представленные детали нельзя на расстоянии дальше, чем полметра от здания, иначе могут возникнуть проблемы со специальными рычагами.

Многих интересует, можно ли в доме на свайном основании сделать подвал. Ответ однозначный: можно, но небольшой. Под одной из будущих комнат роют яму, в которой устанавливают бетонную, сборную или монолитную коробку, либо внизу от стяжки выкладывают стены. Однако необходимо подстраховаться и оставить небольшое расстояние примерно в 20 см. для вспучивания или усадки земли. Итак, можно подвести итог о том, что строительство дома на свайном фундаменте - замечательный вариант. Сначала методика построения свай была только военной, затем промышленной, а сейчас стала и гражданской, причем достаточно простой и выгодной: стоимость в 2-3 раза меньше, нежели становление ленточного фундамента или монолитной плиты. При всем этом, сваи можно ставить самостоятельно, не привлекая рабочую силу и специальную технику. Также дом на сваях реально построить в сжатые сроки, качество при этом не пострадает.

Если встанет вопрос о том, какой фундамент для дома сделать , необходимо принять во внимание и свайный вариант, однако, проконсультироваться со специалистом-геологом по поводу местности.

domiksad.net

Каркасный дом своими руками: поэтапное выполнение работ

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Каркасные дома быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Если вы загорелись идеей строительства собственного дома, то эта статья специально для вас. Мы подготовили пошаговую инструкцию как строить каркасный дом своими руками.

Понятно, что перед началом строительства надо купить готовый проект постройки, или сделать его самостоятельно, после чего согласовать с органами местного самоуправления. Мы же будем считать, что все дела уже сделаны – согласование, выбор участка строительства, его исследование и т.д.

Итак, строим каркасный дом своими руками!

1. Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

  • Отсутствие спецтехники для возведения свай
  • Быстрый монтаж – достаточно суток
  • Огромный выбор свай
  • Хорошая несущая способность
  • Низкая стоимость
  • Возможность проведения работ в любое время года

Недостаток свайно-винтового фундамента – невозможность обустройства подвального помещения.

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Винтовая свая (диаметр трубы)Шаг установкиПрименение
2193-10Дома, пирсы, ангары
1592-5Аналогично
1332-5Аналогично
1082-5Тяжелые ворота, пирсы, ангары, дома, заборы
892-4Можно использовать в качестве дополнительных свай, для домов, хозблоков
761-3Легкие постройки, террасы, указатели, знаки дорожного движения
590.5-2Аналогично



Примечание: Если почва участка глинистая, то работы проводите в хорошую погоду Сверление земли осуществляйте под прямым углом

Самостоятельная установка свай

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкцияЕсли требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она  зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.

Финишный этап – подрезка свай до требуемого уровня,  последующее бетонирование стволов и монтаж оголовков на них.

2. Обвязка

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкцияОбвязка делается из брусьев 150 на 150 мм, 200 на 200 мм, 200 на 250 мм.

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкцияДля лаг используется брус 150 на 100 мм. Шаг – 60 сантиметров.

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкцияДля каркаса подойдет доска 100, 150 и 200 мм на 50 мм.

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

  • Методом вырубки
  • Перфорированными кронштейнами
  • Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкцияДля этой цели можно использовать сайдинг, имитатор бруса, камня или любой другой материал, предназначенный для этого.  Порядок выполнения следующий:

  • Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
  • Обрешетка обрабатывается антисептиком и огнеупорным составом
  • Далее идет монтаж отделочного материала по определенной технологии
7. Утепление дома

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкцияПосле окончания внешней отделки, необходимо утеплить все части дома – кровлю, перекрытия, пол, фасады. Утеплитель укладывается в ячейки между брусками.

Поверх крепят пароизоляционную  пленку.





8. Внутренняя отделка

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкцияДом готов! Осталось дело за малым — сделать внутреннюю отделку.

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Видео строительства каркасного дома своими руками

megabeaver.ru

Каркасный дом своими руками | Мастеровой

Нижняя обвязка и лаги пола

Когда мы закончили с фундаментом, начинаем монтировать на него нижнюю обвязку. Нижняя обвязка должна быть достаточно прочная, она примет вес всего дома. В данном случае для обвязки использовался брус 150х150мм. Лаги пола выполнены из доски 50х200мм.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция



Важные моменты, на которые стоит обратить внимание:



1. Обязательно перед укладкой бруса на фундамент подкладываем под него рубероид, чтобы дерево не контактировало с металлом.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция



2. Не забываем хорошо обработать древесину антисептическими составами, защищающими её от гниения и жуков древоточцев.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция



 3. Перед закреплением бруса проверяем диагонали и уровень.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция



 4. Лаги по краям запиливаем, оставляя сверху 50 мм, снизу 150х150мм, убираем.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция



5. Между лагами на брус укладываем отрезки доски 50х150мм, на это место будут опираться стены дома, и выступающие над брусом лаги будут нам мешать. Заранее вычислив расстояние между лагами, напиливаем одинаковые отрезки доски в нужном количестве. Это ускорит монтаж лаг ( не нужно будет пользоваться рулеткой при установке каждой лаги).

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция



6. Между лагами пола по центру  устанавливаем точно такие же дистанционные бруски, они не позволят лагам искривиться при их высыхании. Эти бруски зафиксируют лаги на одинаковом расстоянии друг от друга.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

7. Первая и последняя лага устанавливается вплотную к брусу обвязки, они помогут в дальнейшем правильно смонтировать пол.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция

8. Утеплитель в пол будем укладывать позже, а пока временно настилаем на лаги доску, по которой будем ходить при возведении стен. Доски фиксируются для нашей безопасности. В дальнейшем мы используем эти доски для обрешетки кровли и пола.

Как построить дом своими руками на сваях – Каркасный дом на винтовых сваях: пошаговая инструкция



factoryhand.ru
