Как рассчитать объем фундамента в кубах калькулятор. Как рассчитать объем фундамента.


Практически любое проектирование нового здания имеет в составе раздел с расчетом необходимого объема бетона для заливки фундамента. Для некоторых типов фундаментов это сложный расчет, которым занимаются не только сметчики, но и строители.

При проектировании фундаментов любых зданий за основу берется план основания в разрезе, а уже потом по готовым эскизным планам рассчитывается объем бетона. Но есть еще одна особенность таких расчетов: для каждого типа основания рецептура состава будет иной, как и марочная прочность. Поэтому без предварительной подготовки всех исходных данных сложно обойтись.

Подготовка исходных данных

После выбора типа основания нужно выбрать способ расчета. Тут учитывается тип здания, особенности почвы, толщина и глубина залегания конструкции.

Можно посчитать необходимое количество бетона приблизительно. Для частного застройщика таких данных будет достаточно. Но они неприемлемы для больших компаний, которые возводят массивные промышленные и частные здания на ленточном фундаменте и где играет важную роль, сколько бетона и в каких целях должно использоваться.

При необходимости, фундамент могут заливать и прямо на строительной площадке, рассчитав необходимый объем бетона по размерам траншеи. Такой вариант расчета допускается, если раствор делается непосредственно на строительной площадке, а все строительные материалы есть под рукой и предварительная подготовка не проводится.

Многие сметчики сталкиваются с проблемой несоответствия запроектированного количества бетона для фундамента, и сколько реально используется на строительной площадке. Искать причину в неправильном расчете не стоит, ведь на количество используемого раствора влияет много факторов.

Поэтому нужно всегда к расчетному количеству раствора добавлять поправочные коэффициенты, которые в зависимости от типа основания могут составлять в пределах от 1,1 до 1,3 (10 — 30%). Также существует погрешность в установке опалубки, выкапывании траншеи для ленточного фундамента, обустройстве песчано-гравийной подушки и прочие факторы.

Поправочные коэффициенты при расчете количества бетона

  1. Коэффициент усадки бетонного раствора. Любой бетон по мере засыхания уменьшается в объеме, поэтому и количество раствора будет большим для конкретного по габаритам основания.
  2. Тип грунта и уровень залегания грунтовых вод влияет на марку бетона, а это пропорции цемента, песка и минеральных добавок.

Комментариев:

  • Плиточное основание: нюансы
  • Столбчатый фундамент: аспекты
  • Онлайн-калькуляторы для строителей

Перед тем как начать строить фундамент, необходимо знать, как рассчитать кубатуру бетона.
От этого зависит прочность и надежность фундамента строения. Кроме того, на основании расчета можно будет сделать правильный заказ требуемых строительных материалов. Расчет позволит сэкономить собственные финансы.

Перед строительством фундамента необходимо рассчитать кубатуру бетона для того, чтобы избежать лишних расходов.

Начинать строительство необходимо с определения вида фундамента. Для этого необходимо рассмотреть следующие параметры:

  • массу здания;
  • площадь;
  • применяемые материалы;
  • тип почвы;
  • природные условия;
  • величина промерзания грунта;
  • грунтовые воды.

Только с учетом всех этих факторов можно правильно рассчитать куб бетона.

Как правильно посчитать кубатуру бетона

При строительстве применяется фундамент самого разного вида:

  • плиточный;
  • ленточный;
  • столбчатый;
  • монолитный.

Чтобы посчитать кубатуру фундамента, применяется несколько формул. Сначала определяется объем. Для этого перемножается ширина, длина и высота куба. Если форма фундамента имеет неровную геометрию, пользуются формулой трапеции. Складывается ширина нижней поверхности с верхней. Получившееся число делят на два. Затем имеющееся число нужно умножить на длину фундамента и его высоту.

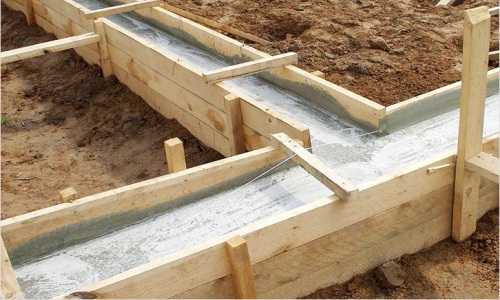

Замер размеров делается при установленной опалубке. Если такая операция затруднительна, все нужные размеры указаны на плане дома, если, конечно, проводились замеры фундамента.

Чтобы рассчитать кубатуру бетона при отсутствии плана дома, придется схематично изобразить фундамент и рассчитать нужный объем. Когда делается расчет, очень важно учесть все детали, влияющие на кубатуру. Особенно это касается ребер жесткости.

Вернуться к оглавлению

Плиточное основание: нюансы

Как посчитать кубатуру фундамента такого основания, может сказать любой, знакомый с основами геометрии. Плита – это обыкновенный прямоугольный параллелепипед. Поэтому нужно просто перемножить площадь основания с высотой. Измерения проводятся в метрах.

Если имеется ребро жесткости, необходимо замерить длину и рассчитать площадь сечения.

Например, при установке ребер с шагом 3 м фундамент будет иметь 6 ребер. Другими словами, 3 ребра будут установлены вдоль всей конструкции, а 3 поперек.

Длина каждого ребра равна 6 м, общая длина равняется 36 м. Ребро имеет толщину, равную 0,8 от имеющейся высоты фундамента. В результате поперечное сечение при толщине плиты в 10 см будет:

  • 0,1 м х 0,08 м = 0,008 м²;
  • 0,008 м² х 36 м = 0, 288 м³.

К полученной величине прибавляется объем бетона, необходимый для заливки плиточного фундамента, а также объем всех ребер жесткости. Получившаяся величина будет окончательным результатом расхода бетона.

Вернуться к оглавлению

Ленточное основание: особенности

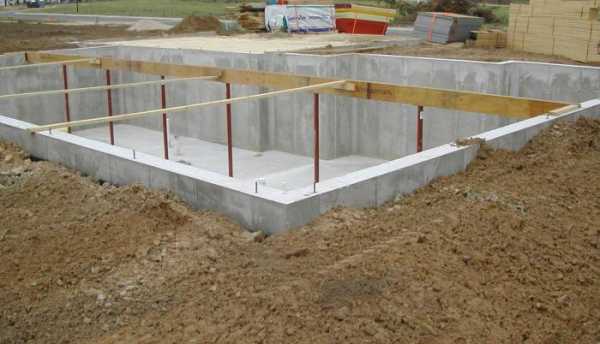

Чаще всего такой фундамент применяется для возведения дома с использованием оцилиндрованного бревна. Данная конструкция считается облегченной, ей не нужен усиленный фундамент.

Таким образом, высота в разных точках будет отличаться. Ширина будет зависеть от самой конструкции и ее строения. Величина также не будет постоянной. Ленточный фундамент может иметь прямоугольную форму, у него может быть сужение или расширение низа. Объем рассчитывается на основании исходной формы.

При расчете одинаковые участки объединяют и отдельно рассчитывают объем. Затем все складывается. Длина фундамента берется по средней величине зазора внешних стенок опалубки. Это помогает не тратить на бетон дополнительных вложений. Для получения точной цифры необходимо отнять объем всех имеющихся пустот.

Вернуться к оглавлению

Столбчатый фундамент: аспекты

Данный расчет должен учитывать форму столба. Она может быть:

  • квадратной;
  • в виде пирамиды;
  • круглой.

Объем цилиндра рассчитывается по следующей формуле: Пи (3,14) умножается на радиус в квадрате и высоту, а полученное значение умножается на число столбов. В результате получается требуемый объем бетона (ед. измерения – кубометр). При наличии между столбами ленточной обвязки ее объем определяется отдельно, и к нему добавляется количество всех столбов.

Очень часто столбы связаны ростверком. Чтобы провести расчеты, необходимо придерживаться определенной последовательности:

  1. Сначала отдельно считается объем каждой опоры. Длину сторон перемножают с высотой детали основания.
  2. При круглом сечении столба квадрат радиуса умножается на их общее число. Полученное зн

bulding.ru

Как рассчитать объем фундамента (в м3): столбчатый, ленточный, плиточный

Бетонная смесь является универсальным строительным материалом, без которого невозможно возвести дом или другое строение. Данный материал обладает многими полезными свойствами, поэтому его успешно используют при любой влажности и в широких температурных диапазонах. Для определения необходимого количества данного материала и точного планирования времени выполнения строительных работ нужно правильно провести все расчеты и выявить требуемый объем фундамента (V).

Рисунок 1. Таблица состава и пропорций бетонной смеси.

Расчет объема бетона на фундамент

В связи с тем что большинство бетонных оснований представляют собой сложную геометрическую форму, расчет объема можно несколько облегчить, используя разбивку фундамента на простые участки.

При применении арматуры, площадь которых обычно составляет около 5-10% общего объема основания, данную погрешность можно не учитывать, отнеся ее к строительным потерям.

Вернуться к оглавлению

Как вычислить объем столбчатого фундамента?

Чертеж столбчатого фундамента.

Столбчатый фундамент представляет собой сваи, погруженные в грунт, или заливку армирующей бетонной смеси в пробуренные скважины. Использование столбчатого основания целесообразно при глубоком залегании твердого (несущего) слоя земли или для конструирования легких строений на вспучивающей почве. Благодаря большой экономии строительных материалов и простоте строительства, свайный фундамент является популярной конструкцией.

При круглом сечении элементов столбчатого фундамента расчет проводится исходя из их площади поперечного сечения: S = 3.14*R2, где R — радиус сваи. Полученный результат следует умножить на высоту столбика и количество таких элементов.

Например, если радиус 1-го элемента столбчатого основания составляет 0,15 м, а высота столбика — 2,0 м, то для одной сваи потребуется такое количество бетонной смеси: 3,14*0,15*0,15*2 = 0,1413 м3. По данной методике можно рассчитать V бетона для свай любой формы.

Вернуться к оглавлению

Как рассчитать объем ленточного фундамента?

Данное основание широко применяется при малоэтажном частном строительстве, потому что оно обладает отличными эксплуатационными характеристиками и легкостью монтирования. Объем ленточного фундамента можно посчитать, зная высоту и ширину ленты. Поскольку такой элемент является прямоугольной формы, то для определения его площади необходимо перемножить высоту на ширину. Чтобы определить полный объем ленточного фундамента, нужно площадь умножить на его длину.

Схема ленточного фундамента.

Стоит отметить, что высота ленты включает в себя высоту надземной части и глубину закладки. При этом высота фундамента ленточного вида должна быть минимум в 2 раза больше его ширины. Под общей длиной ленты подразумевается не только внешний периметр, но и длина всех перегородок, под которыми будет улаживаться фундамент. Нужно помнить, что такие перегородки не всегда являются несущими, поэтому под них в большинстве случаев монтируется более легкий вид фундамента, который также имеет другие габариты. Этот факт также необходимо учесть при подсчете объема бетона.

Общий V основания состоит из объемов его отдельных частей, имеющих разную геометрическую структуру, каждая из которых рассчитывается по формуле: V = L*S, где L — длина ленты основания, а S — площадь поперечного сечения. Например, ленточный фундамент одинаковой геометрической структуры имеет размеры: длина — 30 м, площадь поперечного сечения — 0,2 м2. В этом случае объем основания составит: V = 30*0,2 = 6 м3.

Вернуться к оглавлению

Как рассчитать объем плиточного фундамента?

Данный вариант основания представляет собой монолитную железобетонную плиту, которая монтируется под всей площадью здания. Плиточный фундамент широко используется в таких ситуациях:

  • при отсутствии в строительном проекте подвального помещения;
  • на плавающих грунтах;
  • при использовании монолитной плиты в качестве основы для пола.

Схема плитного фундамента.

Такое основание оказывает достаточно маленькое давление на почву (порядка 0,1 кг/см2) и обладает большей жесткостью, с помощью которой он легко переносить разнонаправленные нагрузки без образования трещин и других разрушений. В большинстве случаев при конструировании плиточного фундамента применяют ребра жесткости, которые нужно учитывать при подсчете количества бетонной смеси.

V плиточного основания можно посчитать по формуле: V = S*H, где S — площадь плиты, а H — ее толщина. Например, если плита имеет размеры: ширина — 6 м, длина — 10 м, высота — 0,2 м, то в результате мы получим такое значение: V = 6*10*0,2 = 12 м3. При использовании ребер жесткости необходимо отдельно рассчитать их объем. Например, используется 4 таких элемента с объемом каждого ребра: V1 = 0,11; V2 = 0,12; V3 = 0,14; V4 = 0,15 м3. Общий объем ребер жесткости будет: Vсумм = 0,11+0,12+0,14+0,15 = 0,52 м3.

Чтобы получить V бетона, который нужно будет приготовить для фундамента, необходимо из объема плиты вычесть объем ребер жесткости, то есть: 12-0,52 = 11,48 м3.

Вернуться к оглавлению

Расчет объема компонентов бетона

При проведении строительных работ необходимо знать не только общий объем бетонной смеси, но и количество всех ее составляющих по отдельности. Если вы покупаете уже готовый бетон, то такие расчеты вам ни к чему. Если же вы изготавливаете бетонную смесь своими руками, то очень важно посчитать количество всех компонентов.

В состав бетонной смеси входит цемент, песок, вода, щебень или другой наполнитель, поэтому правильный подбор этих составляющих позволит получить качественный материал, из которого получится надежный и долговечный фундамент. Чтобы бетонная смесь соответствовала всем нормам и требованиям, нужно провести расчет точного количества всех компонентов на 1 м3.

Расчет состава следует начинать с подсчета основного компонента — бетона. Например, если нужно приготовить легкий бетон марки М100, то следует брать цемент М400. Для изготовления такого бетона потребуется 230 кг цемента на 1 м3. Нужно знать, что состав бетонной смеси во многом определяется водоцементным соотношением, то есть количеством воды на единицу объема материала. Для разных марок бетона этот показатель будет разным:

  • для марки М100 и цемента М300 — 0,80;
  • для М150 и М300 — 0,66;
  • для М200 и М300 — 0,64.

Определив количество цемента и воды, можно рассчитать необходимый объем остальных составляющих. Для этого требуется из единицы объема отнять количество цемента и воды. Также необходимо учесть, что используемые песок и щебень отличается по крупности. Поэтому можно утверждать, что объем песка и щебня будет равен произведению количества готового материала на процентное соотношение, которое разделено на 100. Зная эти величины, можно произвести вычисления для нескольких кубов бетона. На рис. 1 приведен пример состава и пропорций бетонной смеси из цемента М400 и М500.

Правильно рассчитав состав бетонной смеси и ее количество, вы сможете не только сконструировать надежное основание, но и сэкономить денежные средства, так как в этом случае у вас не будет лишнего материала или его недостачи.

moifundament.ru

Как рассчитать кубатуру фундамента своими руками?

При подготовке к заливке фундамента важным моментом является правильный расчет количества материалов. Закажешь больше — придется где-то утилизировать куб-два бетона, который застынет за несколько часов, а еще и переплатишь.

Закажешь меньше — и объем недолит, а значит придется заказывать еще и мириться с расслоением бетона. Задача довольно проста, но она часто ставит в тупик новичков. Пугает количество размеров, поворотов, углов.

Однако вопрос о том, как рассчитать кубатуру фундамента, совершенно не пугает бывалых строителей или тех, кто хотя бы один раз сталкивался с такой задачей.

Можно воспользоваться множеством специальных онлайн-калькуляторов или обратиться к специалистам. А можно все выполнить самому. Единственное, что нужно для этого знать — размеры конструкции, ее форму.

Тем не менее на практике расчет объема производится по разным алгоритмам в зависимости от типа опоры:

  • ленточный;
  • плитный;
  • столбчатый;
  • столбчато-ростверкового.

Рассмотрим детально каждый тип.

Калькуляция плитного основания

Конструкция плитного фундамента — монолит, залегающий под всей площадью дома. Чаще всего имеет форму параллелепипеда.

В таком случае, чтобы посчитать объем, нужно перемножить длину, ширину и высоту плиты. Предварительно следует перевести все размеры в одну единицу измерения, лучше всего — метры.

К примеру, если плита имеет размеры 8х12 метров, а ее толщина — 25 сантиметров, то расчет будет таким:

8х12х0,25=24м3

Но в некоторых случаях рассчитать будет сложнее:

  • Если плита имеет сложную форму с множеством выступов, углов, скосов. В таком случае она визуально разбивается на простые фрагменты, отдельно считается объем каждого и затем все складывается.
  • Если плита включает элементы неправильной формы. В таком случае, когда нет формулы и рассчитать точную площадь элемента невозможно, делается приблизительный подсчет с запасом.
  • Если конструкция фундамента имеет бетонные ребра жесткости. Тогда плита считается отдельно, а ребра, балки — отдельно. Высчитывается площадь поперечного сечения, умножается на длину балки и их количество.

    Когда балки разной длины, тогда нужно считать объем каждого ребра отдельно и затем складывать все вместе.

Ошибок при подсчете этого типа фундамента обычно не бывает.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Подсчет ленточного типа

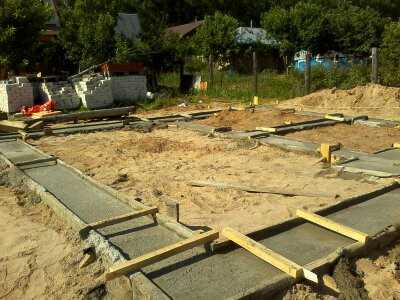

Опора ленточного типа — бетонная лента, которая проходит под всеми несущими стенами дома. При этом пространство внутри периметра остается свободным. Есть два способа, как рассчитать  кубатуру бетона.

Первый способ подходит для простых конструкций, когда фундамент проходит по прямоугольному периметру с минимальным количеством несущих стен внутри дома (одна-две).

Тогда считаем площадь постройки по внешнему периметру фундамента, затем из нее вычитаем площадь внутренних пустых прямоугольников. Полученную площадь ленты умножаем на ее высоту.

Второй способ универсальнее, он подходит для конструкций любой сложности, в том числе и с формой поперечного сечения фундаментной ленты, отличной от прямоугольной.

Последовательность такая:

  • Считаем общую длину ленты. Нужно сложить периметр и длину всех внутренних несущих стен. Считать следует по оси ленты — средней линии.
  • Подсчитываем площадь поперечного сечения ленты. Если она прямоугольная, то просто перемножаем высоту на ширину.

    Если трапециевидная, то нужно перемножить высоту, верхнюю ширину, нижнюю ширину и полученное значение разделить на два.

  • Перемножаем длину ленты на площадь ее поперечного сечения.

Какой бы способ вы не выбрали, не забудьте предварительно перевести все размеры в одну единицу измерения.

к оглавлению ↑

Столбчатая конструкция

Хотя такой тип конструкции и кажется сложнее предыдущих, рассчитать кубатуру тоже совершенно не сложно. Следует определить размеры каждой отдельной опоры и затем перемножить на количество столбов.

  • Если опора цилиндрическая, то делаем расчет площади основания по формуле πr², где: r — радиус; π — число пи, константа, прибл. 3,14.
  • Если опора прямоугольная, получаем площадь ее основания путем умножения сторон.
  • Далее площадь поперечного сечения (основания) умножаем на длину.
  • Зная объем одной опоры, проще простого посчитать кубатуру всего столбчатого фундамента.

Немного сложнее столбчато-ростверковый, но и с ним нет ничего невыполнимого:

  • Вначале считается кубатура столбчатых опор по алгоритму, представленному выше.
  • Затем производится расчет пространства ростверка, делается это аналогично ленточному основанию.
  • Полученные значения складываются.

к оглавлению ↑

Некоторые нюансы

  • Намного проще выполнить расчет, если имеется проект постройки. Тогда бегать с рулеткой по стройплощадке лишний раз не придется.
  • Даже при самой точно калькуляции лучше добавить небольшой запас.

    Во-первых, потому что лучше, если монолит заливается сразу весь, а не частями.

    Во-вторых, многие недобросовестные поставщики стройматериалов поставляют сыпучих и жидких грузов немного меньше, чем значится по документам.

  • В идеале из кубатуры бетона следует вычесть объем, которое занимает арматура, технологические отверстия и пр. Но их значения настолько малы, что можно спокойно ими пренебречь.

    К примеру, размеры арматуры составляют при правильной армировке менее 1 процента от общего объема конструкции.

Смотрите нашу видео-подборку по созданию бетонного основания:

proffu.ru

Как рассчитать объем фундамента калькулятор

Вы не знаете, как рассчитать кубатуру фундамента? Не беда! Просто изучите наши рекомендации и заполните пробелы в ваших знаниях.

Ведь для того, чтобы подсчитать кубатуру основания достаточно освежить воспоминания о школьном курсе алгебры и геометрии.

Словом, это очень простая задача и мы готовы подсказать вам самый короткий путь к ее решению.

Как рассчитать кубатуру бетона для фундамента?

В большинстве случаев объем бетона считается по кубатуре опалубки. То есть, каков объем внутренней части опалубки, столько и следует заказывать (или готовить) бетона.

Причем кубатуру опалубки можно определить на этапе расчетов, по чертежам и по данным, снятым с готовой конструкции. Причем последний вариант, будет немного точнее первого.

Впрочем, любители простых решений могут использовать особый  калькулятор-расчет кубатуры фундамента – специальную программу, которой скармливают предполагаемые габариты основания (длину, ширину, высоту, толщину стенки). В итоге, пользователи программы получают не только точный расчет объема используемого раствора, но и рекомендации по самостоятельному приготовлению бетона из песка цемента и щебня.

Как видите, существует множество способов вычислить кубатуру основания и объем раствора, используемого для заливки фундамента. И далее по тексту мы приведем самые простые способы расчетов, адаптированных под конкретные конструкции оснований.

Расчет кубатуры монолитной плиты

Такое основание представляет собой монолитный, прямоугольный параллелепипед, грани которого можно замерить по готовой опалубке или по чертежам.

Объем такой опалубки вычисляется просто – для этого нужно перемножить площадь подошвы фундамента и высоту опалубки. При этом площадь подошвы равна произведению ширины и длины будущего ростверка.

Если перейти от формулировок к цифрам, то кубатура фундамента с габаритами ростверка 10х12 метров и высотой плиты в 0,4 метра равняется 48 кубическим метрам (10м х 12м х 0,4м = 48 м3).

Разумеется, при точных расчетах из этого объема требуется вычесть кубатуру армирующей сетки, но такие размеры делают подобные вычисления бессмысленными.

Расчет кубатуры ленточного основания

Ленточное основание это тот же прямоугольный параллелепипед, только с полой внутренней частью. Причем внутри основания могут располагаться еще и элементы для поддержки межкомнатных перегородок.

Впрочем, несмотря на немного усложненную форму, объем ленточной опалубки можно вычислить без особых усилий. Для этого нужно вычесть из объема прямоугольного параллелепипеда, образованного внешними стенками опалубки, объемы такой же геометрической фигуры, образованной внутренними стенками опалубки.

После этого к полученному результату можно добавить объемы внутренних лент, поддерживающих межкомнатные перегородки. Причем поперечные, внутренние ленты (относительно лицевой стороны фасада) считают, как один параллелепипед, а продольные – как два параллелепипеда, примыкающие к поперечной ленте.

И если перейти от формул к цифрам, то объемы основания 10х12 метров с шириной ленты в 0,4 метра, заглубленного в грунт на 2 метра и дополненного одной внутренней лентой, толщиной в 0,5 метра, вычисляются следующим образом:

  • Определяем объем внешнего параллелепипеда 10м х 12м х 2м = 240 м3.
  • Вычисляем объем внутреннего параллелепипеда (10-0,4-0,4)м х (12-0,4-0,4)м х 2м = 206,08 м3.
  • Подсчитываем разницу объемов 240 м3 – 206,08 м3 = 33,92 м3 – именно такой объем имеет лента под несущими стенами строения.
  • Объемы внутренней ленты вычисляются просто (10-0,4-0,4)м х 0,5м х 2м = 9,2 м3.
  • Общий объем заливки равен 33,92 м3 + 9,2 м3 = 43,12 м3.

Расчет кубатуры столбчатого основания

Кубатура столбчатого основания определяется как сумма двух геометрических фигур – широкого и низкого параллелепипеда-подошвы и высокого и узкого параллелепипеда-столба.

Указанное значение умножается на общее количество столбов в основании, расположенных вдоль периметра фасада с шагом в 2 метра.

В цифрах объем столбчатого основания под дом в 6х6 метров, с общим количеством столбов в 20 штук (четыре угловых и 16 промежуточных), основания которых имеют габариты в 0,5х0,5х0,2 метра, а столбы 0,3х0,3х0,8 метра, рассчитывается следующим образом:

  • Общий объем основания равен 20 х 0,5 х 0,5 х 0,2 = 1м3.
  • Общий объем столбов равен 20 х 0,3 х 0,3 х 0,8 = 1,44 м3.
  • Общий объем заливки равен 1+1,44 = 2,44 м3.

Расчеты буронабивного основания с монолитным ростверком

Кубатура этого типа основания вычисляется, как сумма кубатур столбов (цилиндров) и плиты ростверка (прямоугольного параллелепипеда). То есть, как и в предыдущих случаях, мы разбиваем сложную заливку на множество простых фигур и, вычислив их объем,  добираемся до искомого результата.

Причем объем колонны вычисляется как произведение площади ее основания на высоту от подошвы до нижней границы ростверка. А площадь основания (круга) равна одной четверти от произведения удвоенного диаметра и константы ? (3,14)

В числовом выражении кубатура фундамента на 20 столбах диаметром 0,4 метра и глубиной погружения в грунт в 2,5 метра, которые поддерживают ростверк с габаритами 10х12х0,3 метра, вычисляется следующим образом:

  • Объем столбов равен 20 х (1/4 х 3,14 х 0,4х0,4) х 2,5 = 6,28 м3.
  • Объем ростверка равен 10 х 12 х 0,3 = 36 м3.
  • Общий объем равен 36 + 6,28 = 42,28 м3.

Также советуем прочитать:

Как рассчитать объем фундамента калькулятор видео

Специально для вас мы приготовили полезное видео, которое поможет вам лучше понять и усвоить материал, смотрим видео Как рассчитать объем фундамента калькулятор:


Читайте и другие интересные статьи о ремонте:

  • Гк фундамент отзывы
  • Заливка фундамента под забор
  • Глубина заложения фундамента
  • Арматура для фундамента
  • Вы можете оставить комментарий, поделившись своим опытом или можете спросить совет.

    Если эта статья была вам полезна, то расскажите о ней своим друзьям и знакомым используя кнопки ниже.

    Удачного ремонта! 🙂

    remtem.ru

    Как рассчитать кубатуру фундамента: советы

    Чтобы приобрести необходимое количество материалов, нужно знать формулу, как рассчитать кубатуру фундамента, и уметь ею пользоваться. Без этого значения заказанное количество бетона или приобретенное для самостоятельного его изготовления количество материалов наверняка окажется намного больше или меньше. Для работы по заливке основания обе эти ситуации одинаково пагубные.

    Схема ленточного монолитного фундамента.

    Какие данные нужны для расчета?

    В большинстве случаев кубатуру фундамента принято считать равной внутреннему пространству опалубки. Отсюда логически вытекает, что, узнав максимально точный объем опалубки, вы одновременно узнаете и точную кубатуру фундамента.

    В зависимости от проекта, конструкция опалубки может быть:

    • плитной;
    • ленточной;
    • столбчатой.

    Таблица состава бетонной смеси.

    Зная размеры опалубки, расчет кубатуры фундамента можно выполнить предварительно или же после ее монтажа с помощью проведенных измерений. Второй вариант даст более точные результаты, поэтому при заливке основания покупным бетоном лучше пользоваться именно им. С помощью первого варианта можно обзавестись всеми необходимыми стройматериалами до начала работ, что очень важно, если предполагается изготовление бетона непосредственно на стройплощадке.

    Независимо от выбора варианта, для его выполнения понадобятся следующие данные:

    • длина траншеи;
    • ширина траншеи;
    • высота опалубки.

    Для каждого вида опалубки определение ее объема имеет свои особенности, которые обязательно следует знать. Для максимально точного определения необходимого объема бетона нужно высчитать кубатуру армирующей сетки и уменьшить на ее значение полученную кубатуру фундамента. Но на практике такой подсчет армирующих поясов редко выполняется даже профессиональными проектными организациями. Для одно- или двухэтажных частных домов объем уложенной в их основание арматуры не бывает настолько большой, чтобы нельзя было опустить его значение без особого ущерба для точности производимых подсчетов.

    Вернуться к оглавлению

    Расчет для плитного основания

    Таблица расчета материалов для плитного фундамента.

    Этот вид фундамента самый удобный для выполнения подсчетов. Он выполняется в виде прямоугольного монолитного параллелепипеда. Чтобы определить объем параллелепипеда, достаточно перемножить сначала длину на ширину, чтобы узнать площадь, а затем полученное значение умножить на его высоту.

    Например, есть монолитная плита размерами 9х12 м и толщиной в 35 см. Сначала 9 м ширины необходимо умножить на 12 м длины плиты. В результате получится 108 м² площади подошвы будущей плиты. Затем следует площадь подошвы умножить на высоту плиты: 108 м², умноженное на 0,35 м, даст в итоге 37,8 м³. Соответственно, для заливки такой плиты понадобится 38 кубометров готового бетона.

    Если плита выполняется с дополнительными ребрами жесткости, то к полученному результату следует приплюсовать и их объемы. Чаще всего их делают 4, по одному на каждую сторону плиты. Сначала необходимо узнать объем одного ребра, а затем полученный результат умножить на их количество.

    В приведенном примере плита может иметь два ребра жесткости длиной 9 м и два — 12 м. Их ширина и высота обычно делаются одинаковыми, например, ширина 30 см и высота 25 см. Следовательно, объем 9-метрового ребра будет: 9х0,3х0,25=0,675 м³. Два таких ребра будут 0,675х2=1,35 м³.

    Объем 12-метрового ребра будет 12х0,3х0,25=0,9 м³. Объем двух ребер 0,9х2=1,8 м³. Общий объем такой плиты будет 37,8+1,35+1,8=40,95 м³.

    Вернуться к оглавлению

    Расчет для ленточного основания

    Расчет объёма раствора для ленточного фундамента.

    Если плита является монолитным прямоугольным параллелепипедом, то лента — та же геометрическая фигура, но полая внутри. Причем в этой полости может быть расположен один или несколько дополнительных элементов для поддержания межкомнатных несущих стен.

    Есть два варианта подсчета. Первый — рассчитать объемы двух параллелепипедов: по внешнему периметру и внутреннего полого пространства. Затем надо от полученного большего числа отнять меньшее и добавить к полученному значению отдельно высчитанные объемы внутренних элементов. Второй вариант предусматривает подсчет для каждой ленты отдельно. В этом случае общая кубатура фундамента будет суммой полученного значения всех его лент.

    Например, ленточное основание 9х12 м с шириной ленты 40 см и высотой опалубки в 1,5 м с дополнительной внутренней 40-сантиметровой ширины лентой.

    В первом варианте расчет будет выполняться так: сначала узнается объем внешнего параллелепипеда (9х12х1,5м), который в конкретном примере будет равен 162 м³. Затем узнается объем внутреннего параллелепипеда, который будет равняться 137,76 м³ ((9 м-0,4 м-0,4 м) х (12 м-0,4 м-0,4 м)х1,5 м). Разница полученных значений и будет искомой кубатурой для наружной ленты фундамента: 162 м³-137,76 м³=24,24 м³. Для получения конечного результата к полученному значению нужно прибавить объем внутренней ленты. Узнается он просто: (9 м-0,4 м-0,4 м)х0,4 м х1,5 м=4,92 м³. Общая кубатура приведенного в примере фундамента будет 24,24+4,92 м³=29,16 м³.

    Для расчета ленточного фундамента нужно периметр умножить на длину и ширину.

    Если этот способ покажется вам слишком сложным, то можно поступить по-другому. Сначала требуется узнать объем одной длинной ленты. В приведенном примере он будет равен 7,2 м³ (12 м х0,4 м х1,5 м). Затем необходимо узнать и объем одной ленты ширины.

    Алгоритм подсчетов будет такой: от общей длины ленты ширины основания 9 м отнимаем 0,4 м ширины ленты длины и еще раз отнимаем 0,4 м ширины второй ленты длины. Дальше просто: 8,2 м х1,5 м (высота)х 0,4 м (ширина) = 4,92 м³.

    Основание имеет две ленты в длину, поэтому полученный результат длинной ленты нужно удвоить: 7,2 м³ х2=14,4 м³. Результат ленты ширины необходимо утроить, поскольку в приведенном примере внутренняя лента имеет те же размеры, что и внешние. Если же размеры внешних и внутренних лент не совпадают (а так случается почти всегда), тогда надо выполнять расчет сначала для внешних, а затем уже отдельно для внутренних. Но в приведенном примере все предельно просто: 4,92 м³ х3=14,76 м³. Для определения общего объема опалубки следует сложить полученные результаты: 14,40+14,76=29,16 м³. Нетрудно убедится, что результат, независимо от способа подсчетов, будет один.

    Иногда встречаются ленточные фундаменты в виде расширяющейся к основанию трапеции. При такой форме ленты сначала надо определить ее площадь сечения. Для этого к ширине ее у основания необходимо добавить ее ширину сверху и полученный результат разделить на 2. Затем полученное значение умножить на высоту ленты и на завершающем этапе перемножить площадь сечения на длину ленты (или на их общую протяженность, если все ленты одинаковой ширины и высоты).

    Если в приведенном примере ленты будут именно такой формы, например, внизу 50 см, а вверху — 40, то считать следует так: (0,5 м+0,4 м):2х1,5 м х на длину ленты. Сплюсованные вместе все полученные результаты и дадут общий искомый результат.

    Вернуться к оглавлению

    Расчет для столбчатого фундамента

    Расчет объема столбчатого фундамента.

    Это самый сложный вариант. Дело в том, что именно столбчатое основание имеет наибольшее разнообразие форм. Составляющие его столбы могут быть в форме параллелепипеда, четырехсторонней усеченной пирамиды или цилиндра. Вдобавок для его устройства часто используют ростверк, что еще больше запутывает подсчеты. О том, как правильно рассчитать кубатуру параллелепипеда, уже было сказано, поэтому возвращаться к этой теме не имеет смысла.

    Объем столба цилиндрической формы определяется по формуле: число Пи (3,14) умножается на возведенный в квадрат радиус цилиндра, а затем полученный результат умножается на его высоту. Для определения объема усеченной пирамиды используется следующая формула: сначала определяются площади нижнего и верхнего основания, затем полученные результаты перемножаются между собой, а из полученного числа извлекается квадратный корень.

    Затем складываются вместе площади верхнего и нижнего основания усеченной пирамиды и значения корня квадратного их производного. Полученная сумма умножается на треть высоты столба. Заключительным этапом будет умножение полученного результата на количество столбов. Это правило действует как для параллелепипедов, так и для цилиндров и для усеченной пирамиды.

    Ростверк обычно выполняется в форме параллелепипеда, и его кубатура рассчитывается отдельно от столбов. Общая кубатура столбчатого основания с использованием ростверка определяется как сумма всех полученных значений столбов и ростверка.

    Выполняя подобные подсчеты, не забывайте, что сами по себе они — это просто полученные в результате арифметических действий цифры.

    Их практическое применение не всегда может соответствовать математическим законам.

    Так, любой остаток, даже если он составляет сотую часть, необходимо при заказе бетона для заливки округлить в большую сторону. В противном случае этой малости бетона может запросто не хватить.

    Прочного фундамента вашему дому!

    tolkobeton.ru

    Как посчитать объем фундамента

    Один из основных расчетов при проектировании будущего дома – расчёт объёма фундамента, ведь строительство любого сооружения начинается с возведения основания. Разберёмся, как посчитать объем фундамента. Для этого нужно учесть много показателей.

    Один из основных расчетов при проектировании будущего дома – расчёт объёма фундамента, ведь строительство любого сооружения начинается с возведения основания. Разберёмся, как посчитать объем фундамента. Для этого нужно учесть много показателей.

    Это и постоянная нагрузка дома вместе с массой эксплуатационных нагрузок (вес инженерного оборудования, мебели, людей, которые будут проживать в доме и пр.). Это и временные нагрузки снежного покрова и ветра. Так же нужен расчёт опорной площади фундамента, которая, кроме суммарного веса дома и основания, зависит от грунта.

    Для точных расчётов проектировщики используют геологические изыскания грунта, средние температурные показатели в регионе и вес планируемых для возведения дома строительных материалов. Если строительство ведётся самостоятельно, такая точность не нужна, но приблизительный расчёт фундамента своего дома необходим.

    От количества используемых материалов будет зависеть стоимость всего проекта. Когда речь заходит о фундаменте, главное, что нужно определить, сколько бетона понадобится для его возведения. Расход бетонной смеси основания измеряют в кубометрах, поэтому необходимо посчитать объем бетона для фундамента.

    Но прежде, чем сделать расчёт, нужно определить тип основания, которое выдержит суммарную нагрузку здания и лучше подойдёт для грунта в месте будущего строительства.



    Разновидности бетонных фундаментов

    Бетонную смесь сегодня применяют для возведения практически всех конструкций, из которых построен дом – каркас, стены, перекрытия и в первую очередь, фундамент. Чтобы определить его вид, необходимо учесть следующие основные показатели:

    • массивность и площадь здания;
    • вид стройматериалов, которые будут использованы для строительства;
    • тип грунта на участке;
    • климатические условия;
    • наличие подпочвенных вод;
    • уровень промерзания грунта.

    Сделав анализ всех этих показателей, выбирают вид бетонного фундамента. Самыми распространёнными видами бетонных фундаментов в настоящее время считаются: ленточные, плитные и столбчатые.

    На многих строительных сайтах можно найти специальную услугу – калькулятор кубатуры фундамента. Эта программа помогает сделать проект основания здания. С её помощью можно подсчитать количество бетонного раствора, необходимого для выбранного варианта фундамента, количество опалубки и арматуры для возведения конструкции основания.

    Программы бывают разными по сложности, но все они помогают с большой точностью определить:

    1. Площадь фундамента. На основании полученных данных определяют нужное количество гидроизоляционного материала для готового основания.
    2. Объём бетона и необходимое количество смеси для песчано-гравийной подушки.
    3. Количество арматуры для каркаса основания. На основании данных о диаметре металлических прутьев и их длине можно узнать точный вес арматуры.
    4. Площадь опалубки с точным количеством лесоматериалов в штуках и кубометрах.
    5. Стоимость материалов для будущего фундамента.
    6. Чертёж возводимой конструкции.

    При помощи такого калькулятора задача, как посчитать объем фундамента, предельно упрощается.

    Если все расчёты вы решили делать своими силами, максимально точно проводите замеры. От этого зависит качество работ, так как, при нехватке раствора, его придётся заказывать дополнительно, а это скажется на прочности фундамента, т.к. его лучше заливать за один раз.



    Расчёт кубатуры для плитного фундамента

    Так как такое основание является цельным прямоугольным сооружением, рассчитать его объём очень просто. Длина и ширина основания умножается на его толщину. Несущие качества таких конструкций оснащаются рёбрами жёсткости. Кубатура таких конструкций, придающих плите дополнительную твёрдость, рассчитывается отдельно. Для получения общего объёма необходимой бетонной смеси результаты замеров суммируются.



    Ленточный фундамент

    При одинаковом сечении ленты по всей длине достаточно перемножить периметр на ширину и глубину ленты. Если поперечная ширина или глубина основания отличается на разных участках, рассчитывается кубатура каждой области отдельно. Полученные результаты суммируются.

    Ширина ленты зависит от необходимой площади опоры фундамента и равна 20-40 см. Глубина залегания (высота ленты) – 40-50 см, суммарная длина равна периметру внешних стен плюс длина ленты, которая проходит под внутренними стенами.



    Столбчатый фундамент

    Это сооружение, состоящее из опор, форма которых имеет прямоугольное или круглое сечение. Чтобы подсчитать кубатуру такого основания, сначала определяют объём одного столба. Для параллелепипеда его длина умножается на ширину и высоту, для цилиндра – квадрат радиуса умножают на высоту и 3,14 (число «Пи»). Полученную величину умножают на количество столбов, которые будут необходимы для сооружения столбчатого фундамента.

    Часто его столбики соединяют между собой ростверком для увеличения прочности. Его объём рассчитывают по принципу расчета ленточного фундамента и суммируют с объемом бетона, необходимого для сооружения столбиков.

    Посчитать объем бетона для фундамента каждого вида не сложно. Это без проблем можно сделать самостоятельно. После определения количества бетона, необходимого для работы, можно подсчитать стоимость основания дома.

    Читайте также:

    fundamentprofi.ru

    Как расчитать куб фундамента самодеятельному строителю

    Любое капитальное строительство начинается c рытья котлована и устройства фундамента. Фундаментом называется опорное

    основание, которое передает нагрузку от вышестоящих конструкций грунту. От того, насколько качественно и правильно он устроен, зависит долговечность и надежность самого здания. Поэтому к устройству фундаментов стоит отнестись ответственно, ведь исправление ошибок — очень дорогостоящее занятие. Правильнее всего, конечно, прежде чем браться за строительство, подготовить проект. Но зачастую хозяева загородных участков пренебрегают этим правилом.

    Расчет куба фундамента

    Как расчитать куб фундамента? Этим вопросом хоть раз задавался каждый начинающий строитель. А между тем сделать это совсем несложно. Достаточно знать школьный курс математики и такие параметры будущего фундамента, как длина, ширина и глубина. Эти три показателя перемножаются между собой. Предварительно все величины необходимо перевести в метры. Рассмотрим на конкретном примере, как посчитать кубы фундамента. Например, длина равна 25 м, ширина 60 см, глубина 70 см. Переводим все в метры и перемножаем. Получается, для заливки такого фундамента потребуется 10,5 м3 бетона.

    Важность состава почв

    Чтобы качественно выполнить работы по устройству фундамента, необходимо знать, на каких типах почв будет стоять новое строение. Так, например, песчаные почвы имеют такое свойство, как проседание. Поэтому фундамент на них закладывается на глубину от 40 до 80 см. Глинистые почвы имеют свойство промерзать, поэтому рыть яму под устройство фундамента необходимо на всю глубину залегания глины, до другой породы. Как расчитать куб фундамента в этом случае. Предварительно надо выяснить до какой глубины залегает глинистый горизонт.

    Глубина, на которую необходимо заливать фундамент, зависит еще и от глубины промерзания субстрата. А она, в свою очередь, определяется географическим положением.

    Если глубина устройства фундамента зависит от почвы и грунтовых вод, а длина от размеров строения, то ширина — от того, какой толщины стены будут возводиться. Обычно толщина варьируется от 20 до 40 см.

    Понять, как расчитать куб фундамента, задача не сложная. Важнее определиться, каким он будет. Существует несколько видов фундамента. Самыми распространенными являются ленточный и столбчатый.

    Столбчатый фундамент более дешевый по сравнению с ленточным. Чаще всего его используют на глубокопромерзающих грунтах. Но при его устройстве возникают сложности с заполнением пространства между столбами, а также между землей и стеной.

    Ленточный фундамент

    Ленточный фундамент — самый распространенный. Его обычно возводят при строительстве здания с тяжелыми стенами, а в частных домах — для последующего устройства погреба или подвала.

    В зависимости от используемых материалов различают песчаные фундаменты, щебеночные, бутовые, кирпичные. При добавлении щебня в бетон количество последнего уменьшится. Как рассчитать кубы фундамента, необходимые при таком варианте устройства, подскажет профессионал. Поскольку нужно знать проценты добавления щебня или другого материала. Также вопрос о том, как расчитать куб фундамента, возникнет и при использовании арматуры. Помимо вышеперечисленного, всегда необходимо учитывать нормативы уплотнения бетона и брать его количество на 2% больше рассчитанного.

    fb.ru
