Как подсоединить люстру — схема соединения с двумя и тремя проводами к одноклавишному и двухклавишному выключателю

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

Подготовка к работе ↓
Соединяем правильно ↓
Установка люстры ↓
С двумя проводами ↓
С тремя и более проводами ↓
Подключение люстры к одноклавишному выключателю ↓
Подключение люстры к двухклавишному выключателю ↓
Подключение люстр с пультом управления ↓
Блиц-совет ↓

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

Проводник белого или коричневого цвета – фазный;
Синего – нулевой;
Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

Подключение светильника осуществляется с выключенным питанием
Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.
После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

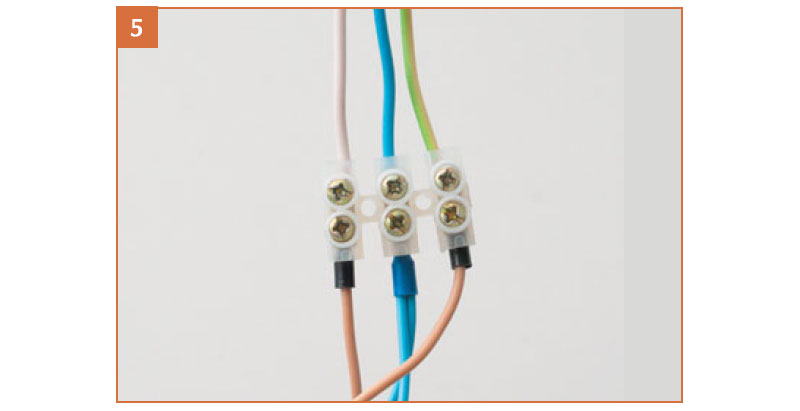

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в клеммную коробку.

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.

Установка люстры

Варианты подключения осветительного прибора зависят от:

количество выходных электропроводов из осветительного прибора;
количество выходных электропроводов из потолочного перекрытия;
число клавиш на комнатном переключателе.

С двумя проводами

Подключение двух контактов прибора освещения к двум проводам:

Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии, который выходит из распределительного короба.
Соединение фазы, которой является коричневый или белый провод, с фазой в потолочном перекрытии, выходящей к выключателю.

Подключение двух проводов люстры к трем контактам:

Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.

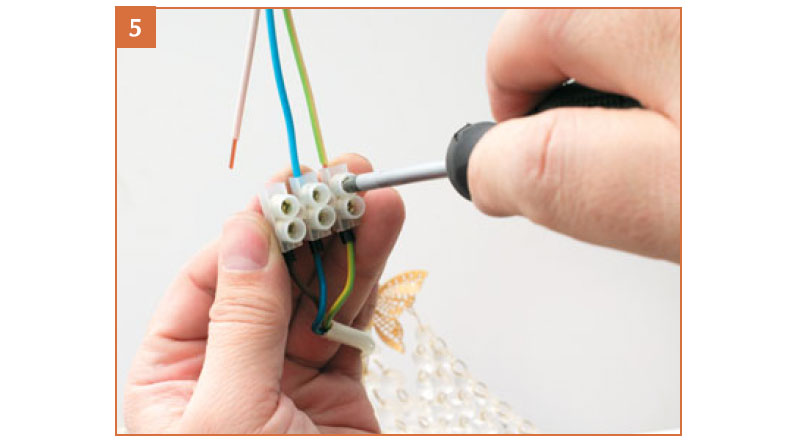

Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
После к клемме осуществляется подключение пары жил от прибора освещения.

С тремя и более проводами

Соединение от трех проводов на люстре к двум потолочным контактам:

В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
Аналогично подключаются фазы.

Соединение от трех проводов на люстре к трем потолочным контактам:

Этот вариант предназначен для выключателя с двумя клавишами.
Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
Провода от ламп должны быть распределены на две секции, соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

Соединение от трех проводов на люстре к четырем потолочным контактам:

Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
Прибор освещения уже собран к двухклавишному выключателю, тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

При наличии одноклавишного выключателя и трех контактов в электропроводке определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.

Подключение люстры к двухклавишному выключателю

Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.

Подключение люстр с пультом управления

Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

Блиц-совет

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

Самостоятельное подключение люстры к проводам

Многие жильцы частных домов или квартир не имеют четкого представления об устройстве внутренней проводки и не знают, как подключить люстру к проводам. Пусть работа не требует обязательного вмешательства электриков, все же она характеризуется собственными спецификами, которые необходимо учитывать. Верной последовательности подключения стоит уделить особое внимание, ведь от этого зависит безопасность хозяев, а также уют и комфорт проживания.

Прибор подключается к электросети, неправильное обращение с которой чревато опасностью возникновения замыкания или даже пожара. Классические вариации изделий доступны для самостоятельной установки каждому, а при подключении высокотехнологичных сложноустроенных моделей не обойтись без помощи специалиста в подключении люстры. Чтобы повесить люстру своими руками, нужно учесть основные правила работы с электричеством и принять меры безопасности.

Бытовая коммутация состоит из двух элементов (фазовый и нулевой провод). При постройке жилища также предусматривается заземляющий контур, в условиях современности он приобретает особую необходимость. Третий контакт напрямую подключен к шине заземления. Однофазная электросеть характеризуется стандартизированной цветовой маркировкой, где:

Однофазная электросеть характеризуется стандартизированной цветовой маркировкой, где

ноль – синий или голубой;

фаза – зеленый или желтый;

заземление – коричневый (или другие темные оттенки).

Если обмотка нуля и фазы не вызывает вопросов, то земля может быть выполнена в различных оттенках. Чтобы подключить проводку люстры, необходимо понимать назначение контактов в кабеле. В некоторых случаях фаза представляется несколькими проводками, которые могут быть однотонными или различаться. Они применяются для смены режимов работы осветительных приборов. Маркировка существенно облегчает вывод устройств к сети, однако такие нормы соблюдаются далеко не всегда.

Проверка фазы

Стандартные условия подключения люстры с двумя проводами предполагают наличие кабеля в потолочном отверстии, внутри которого расположены контакты. Ноль выводится на распределительный ящик, а фаза подведена к выключателю. Выполнить прозвонку можно с помощью индикаторов. Это может быть специальной конструкции отвертка со светодиодом или же предназначенные для таких целей устройства, определяющие величину фазового напряжения.

На первом этапе осуществляется зачистка контактов от окиси и изоляции, обязательно требуется обесточить помещение или все жилище для безопасной работы. Зачищенные провода разводят в стороны, чтобы предотвратить короткое замыкание, после чего напряжение снова подается в сеть. Рубильник приводят в выключенное состояние, приборами измеряется фаза, ни один из контактов показать ее не должен, иначе это свидетельствует о прерывании нуля на выключателе. Маловероятно, что получится устранить неисправность, но стоит учитывать эту особенность в дальнейшей работе.

Дополнительные провода

Прозвонка перед подключением люстры с тремя проводами выполняется аналогично вышеуказанной системе. Количество фазных контактов под потолком приравнивается к числу выключателей или рубильников, расположенных на нем. Здесь рекомендуется отметить проводку соответственно каждому положению выключателя, иначе появляется вероятность ошибки.

Проверка осуществляется даже в тех случаях, когда цветовая маркировка присутствует изначально. Так можно застраховать себя и свою семью от возможных ошибок электрика, который занимался монтажом системы в прошлом. После выявления фазы домашней электросети можно приступать к дальнейшим шагам по установке.

Установка не вызовет никаких проблем, если устройство рассчитано на 1-3 рожка, когда не предусмотрено дополнительных проводов. Конструкция светильника предполагает наличие двух контактных групп (ноль и фаза), выходящих из корпуса. Земля зачастую выводится на внутреннюю часть металлической оболочки. Подключение пятирожковой люстры будет выполняться немного дольше из-за увеличенного числа контактов. Нулевые провода собираются в единую связку, а фаза подключается соответственно числу выключателей.

Выходящие из осветительного прибора группы контактов обозначены производителем, коммутация не должна вызвать проблем. Независимо от количества рожков рекомендуется пропаять связки, поместить их в колодку клеммного винтового типа. Возникновение сложностей при монтаже нередко связано с конструкцией светильника, которая не позволяет сразу определить назначение проводков. В таких случаях поможет та же прозвонка, осуществляемая мультитестером.

Подключение люстры к выключателям

Чтобы подключить люстру на 5 лампочек, необходимо последовательно вкручивать лампы накаливания и на практике определить связку рожков и контактов, затем выполняется разделение последних на группы. Одинарный выключатель всегда должен быть подведен к фазе, позволяя размыкать цепь. Включенное положение рубильника зажигает все лампочки в рожках. Зачастую такая схема применяется в случаях, когда в потолке расположены только два провода. Если на первичных этапах была определена фаза, то достаточно просто завести ее в разрыв рубильника.

Двухклавишный выключатель несколько осложнит установку из-за наличия двух фазных подгрупп в светильнике. Их ввод осуществляется аналогично указанной системе, однако такая конструкция оснащена двойным выходом, который необходимо подвести к контактам из потолка соответственно подгруппам ламп.

Правила подключения люстры в зависимости от типа

Нынешние общепринятые нормативы гласят, что применяющиеся в процессе электромонтажа провода должны состоять из меди. Ранее использовалась алюминиевая проводка, однако сейчас появился запрет на ее эксплуатацию из-за свойств материала, который способен с годами менять характеристики. Подключение люстры на 3 провода осуществляется в соответствии с нормами пожарной безопасности, а структура алюминия не гарантирует стабильность соединения.

Существуют несколько типов подведения контактов

скрытый;

открытый;

с применением электромонтажного короба.

Именно поэтому полезно располагать информацией о механических свойствах кабеля. Многожильные провода показывают эффективность при открытом типе монтажа, цельный кабель предназначен для внутристенной прокладки. Определенная степень жесткости позволяет добиться экономичности во время установки./p>

Подключение галогеновой люстры

Подключение люстры на 6 лампочек галогенового типа характеризуется наличием некоторого ряда особенностей, которые необходимо учитывать при оборудовании помещения таким источником освещения. Галогенные лампы радикально меняют представление владельцев жилища о возможностях света, позволяют воплощать самые смелые дизайнерские идеи. Главное условие их работы заключается в специальной системе подачи напряжения.

Подключение к стандартной электросети на 220В исключается. Функционирование галогена обеспечивается путем применения электрических трансформаторов с подачей в 6, 12 и 24В. Величина зависит от характеристик лампочек. Распространенность подобных источников освещения обусловлена безопасностью эксплуатации в условиях повышенной влажности, подключение люстры своими руками требует специальных знаний.

Понижающие трансформаторы и самостоятельное подключение люстры

В классическую комплектацию галогенных подвесных источников освещения входят:

декоративный корпус;

отражатели из пластмассы или стекла;

лампочки;

понижающий трансформатор (один или несколько).

Для подключения люстры на 4 провода необходимо установить понижающие трансформаторы между источником света непосредственно и распределительной электрической коробкой. Фаза и ноль одной лампы подключаются к устройству, из которого нулевой контакт выходит в общую систему, а фаза направляется к рубильнику. /p>

Схемы подведения нескольких рожков включают в себя использование клеммных колод, помогающих сгруппировать контакты перед подсоединением к трансформатору. Дальнейшее подключение выполняется аналогично первому варианту, останется лишь верно распределить провода в коробке. Не рекомендуется устанавливать коммутирующий центр над подвесным потолком, если возникнут неполадки, придется демонтировать конструкцию.

Монтаж люстры с пультовым управлением

Чтобы установить люстру своими руками, которая укомплектована пультом управления, нужно вмонтировать специальный контролирующий блок, он поставляется вместе с покупкой. Аналогичный способ подключения избавит от сложностей. Устройство подсоединяется к потолочным проводникам и изделию непосредственно, ноль и фаза подключаются к однотипным элементам, которые обеспечивают эффективную работу устройства. Блок управления оснащен антенной, которую не стоит никуда подключать, она функционирует от напряжения в уже подсоединенной проводке, обеспечивает удаленный доступ.

Из всего этого следует, что повесить люстру самостоятельно может любой желающий, для этого не требуется наличие специфических навыков или образования. Нужно лишь разобраться в особенностях домашней электрической цепи и ознакомиться с основными правилами работы, которые не только обезопасят установку, но и послужат основой длительной службы оборудования и прочих устройств на долгие годы.

Особенности подключения люстры

Существенная часть светильников и прочих бытовых приборов производится в Китае, широкий ассортимент и доступная цена повышают популярность таких устройств. Однако сомнительное качество производства может вызвать немало проблем в будущем, поэтому настоятельно рекомендуется лично проверять технические характеристики.

Сначала определяется целостность изоляции, если скрутить провода и подвести к корпусу, тестер не должен ничего показывать. Наличие на мультиметре показаний гласит о необходимости замены поврежденной или некачественной проводки.

Затем необходимо проверить рожки на работоспособность. Каждый из двух проводов, которые идут к рожку, прозваниваются устройством. По стандарту на табло должно высветиться короткое замыкание (КЗ) или знак бесконечности. Если изделие соответствует нормам, то можно приступать к группированию контактов.

Предотвратить возникновение неполадок и прочих последствий можно путем соблюдения некоторых правил:

При подключении люстры на 2 провода контакты от лампочек к ограничителю не должны быть длиннее двух метров. Обильное количество проводника вызовет существенные потери, лампы будут гореть тускло.
Не рекомендуется ограничивать трансформатор в естественной вентиляции, устанавливать его в плотных полостях, препятствующих циркуляции воздуха. Устройство легко может перегреться.

Подключение ламп люстры выполняется параллельным способом. Здесь нужно внимательно ознакомиться с характеристиками понижающего напряжение устройства, ему свойственно иметь ограничение максимального количества одновременно подсоединенных лампочек.

Потребление мощности сверх нормы приведет к неэффективной работе источников света, они будут гореть лишь наполовину. Систематическая перегрузка элемента станет причиной его выхода из строя.

Какая может быть мощность светодиодной ленты и как выбрать вариант
Купольная камера видеонаблюдения: что это, особенности, виды и как выбрать

Подключение потолочного светильника с 3 проводами — как это сделать

Фото Пьера Шатель-Инноченти на Unsplash

Как повесить люстру с несколькими…

Пожалуйста, включите JavaScript

Как повесить люстру с несколькими лампами?

Yewort поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Если вы хотите подключить потолочный светильник с тремя проводами, вы обратились по адресу! Подключить потолочный светильник не так сложно, как может показаться на первый взгляд. В этой статье мы проведем вас через этапы подключения потолочного светильника с тремя проводами.

От определения различных проводов (красный, черный и белый) до их правильного подключения в приспособлении — мы охватим все основы.

Мы также поделимся некоторыми советами, которые облегчат работу и помогут избежать распространенных ошибок при подключении. Итак, приступим!

Что такое три разных провода в светильнике?

Понимание того, какие провода связаны с осветительной арматурой, важно для любого домовладельца. При подключении светильника важно знать назначение каждого провода и убедиться, что все сделано правильно. В этом разделе объясняется, что такое три разных провода в осветительной арматуре и как их использовать.

В светильнике используются три основных провода: черный (или горячий), белый (нейтральный) и красный.

Черный провод — горячий провод

Черный провод — это горячий провод, который передает питание от панели выключателя вашего дома к вашему светильнику. Он должен быть подключен к одному из винтов на патроне вашей лампы или где-то на корпусе вашей лампы, в зависимости от ее конструкции. Следите за тем, чтобы не соединять два отдельных провода под напряжением вместе, так как это может привести к перегрузке и потенциальному повреждению вашей системы электропроводки или даже к возгоранию электричества.

Белый провод – нейтральный провод

В большинстве случаев в бытовой электропроводке между светильниками и выключателями проложены белые нейтральные провода, выступающие в качестве обратного пути для напряжения от других розеток и устройств по всему дому.

Белый провод обычно переносит незаряженное электричество обратно к его источнику, когда это необходимо. Это предотвращает любые потенциальные удары или повреждения из-за перегрузок или поломок в системе ниже по линии.

Белый провод всегда должен быть надежно подсоединен на обоих концах его прохождения через данную коробку или соединительное соединение, в том числе должен быть подсоединен как с одного конца (выключатель), так и с другого конца (разъем, удерживающий осветительную арматуру).

Красный провод

Красный провод в электрической цепи можно использовать в любом количестве в зависимости от того, как он был подключен во время установки.

Например, его можно использовать в качестве «второго горячего» провода, обеспечивающего дополнительные выходы для розеток энергии на протяжении всего пути, или в качестве «путешественника», соединяющего несколько выключателей в одном месте, например, при установке многоходового выключателя.

Независимо от назначения, этот третий тип проводки всегда должен иметь оба конца, надежно закрепленные клеммными винтами с обеих сторон.

Как безопасно подключить потолочный светильник с тремя проводами?

Установка потолочного светильника может быть несложной, но все же требует знаний в области электропроводки, которые часто упускают из виду. Независимо от того, устанавливаете ли вы новый светильник или заменяете существующий, необходимо соблюдать правильные меры предосторожности.

Но если у вас три провода (черный, белый и красный), то есть определенные меры предосторожности, которые нужно соблюдать еще строже. Здесь мы разберем шаги, необходимые для безопасной проводки с тремя проводами:

Отключите источник питания

Перед началом любого проекта, будь то установка потолочного освещения или нет, убедитесь, что источник питания, подаваемый в монтажную коробку, правильно отключен. Если у вас есть какие-либо сомнения, используйте свой вольтметр, чтобы убедиться, что все напряжение остановлено, прежде чем продолжить.

Проверка цветов проводов и соединений

Необходимо проверить правильные цвета проводов; горячий (черный), прямой нейтральный (белый) и красный проводник для двухпроводных переключателей. Затем соедините их соответствующим образом: черный с черным, белый с белым и красный с синим, используя соответствующие разъемы проводов из набора инструментов.

Еще раз проверьте их расположение с помощью вольтметра, так как их перепутывание может вызвать проблемы во время установки.

Прикрепите потолочную пластину и монтажные кронштейны

Затем следует прикрепить потолочную пластину и монтажные кронштейны по вашему выбору, убедившись, что они надежно установлены на распределительной коробке, с которой вы работаете. Дважды проверьте надежность крепления без каких-либо выпуклостей на обоих концах, ослабленных гаек или чрезмерного затягивания винтов, гаек и болтов с обеих сторон всех четырех углов установленных пластин.

Установка патрона и лампы накаливания

При необходимости замените каждую чашку патрона латунной деталью, называемой «контргайкой», прикрепленной к ее концу, которая обеспечивает надлежащее уплотнение, помогая сохранить контакт при затягивании, в отличие от нержавеющей стали, которая только затягивается вверх, но не влияет на цель уплотнения после отвинчивания.

Лучшее понимание того, как соединить красный, черный и белый провода потолочного светильника цвета. К счастью, подключение красного, черного и белого проводов потолочного освещения не так уж сложно, если вы понимаете, какие из них идут вместе. В этом разделе мы подробно объясним, какой провод к чему подключается, как и почему.
Красный и черный провода предназначены для распределения электроэнергии; красный провод обеспечивает подачу положительного напряжения, а черный провод действует как земля (отрицательное напряжение). Белый провод часто называют «нейтральным», что означает, что он не предназначен для протекания тока или потенциала напряжения.
Чтобы подключить красный, черный и белый провода к потолочному светильнику, начните с прикрепления черного провода к той стороне распределительной коробки, которая не имеет токопроводящих частей. Если возможно, лучше всего использовать колпачок или бандитский зажим, чтобы сделать ваши электрические соединения безопасными и надежными.
После подключения черного провода к распределительной коробке подключите белый нейтральный провод. Убедитесь, что это соединение надежно, но будьте осторожны, чтобы не продеть их друг через друга, поскольку они должны быть тугими, но надежными.
Затем вы можете присоединить провод источника питания (красный) к распределительной коробке, убедившись, что на нем не осталось оголенных медных жил после того, как вы отрезали ненужное количество изоляции с каждого провода.
Это связано с тем, что электричество должно двигаться упорядоченным образом, а бродячая жила может быть опасна в линии, когда она случайно коснется какой-либо части другой поверхности, находящейся под напряжением, что приведет к возникновению таких проблем, как искрообразование или срабатывание автоматических выключателей и т. д.
Как только все три провода будут надежно подключены в соответствующих местах (сначала подсоединен черный), привинтите колпачки, прилагаемые к потолочному светильнику, к соответствующим клеммам: L-образная клемма для питания (красная), S круглая клемма для заземления (черная) и круглая клемма для нулевого/белого проводов соответственно.
Перед тем, как включить свет, убедитесь, что внутри распределительной коробки и снаружи все в порядке, все в порядке, без коротких замыканий или ослабленных соединений, прежде чем продолжить!

Как определить кабель выключателя при подключении потолочного светильника с тремя проводами?
Первым шагом при подключении потолочного светильника с тремя проводами является определение кабеля выключателя. Самый простой способ сделать это — поискать на нем красный рукав или ленту. Это поможет вам легко определить его. Если вы не уверены, какой кабель к какому выключателю относится, лучше всего приобрести индикатор, который поможет вам.
После определения кабеля переключателя следующим шагом является подключение трех проводов. Подсоедините черный провод от источника питания (также известный как «горячий») к самой темной клемме (общей) обоих переключателей.
Белый провод от источника питания должен быть подключен непосредственно к любой из оставшихся клемм каждого переключателя.
Примечание: к этим клеммам одновременно должно подключаться не более одного белого провода.
Наконец, подключите красно-желтый провод с маркировкой на рукаве от общей клеммы любого переключателя, который должен быть снова подключен к самому потолочному светильнику, завершая схему подключения для обеих сторон вашей проводки.
Важно, чтобы при выполнении соединений ни одно из них не касалось других токопроводящих объектов, таких как другие провода, оголенные металлические детали внутри перил и т. д.
В противном случае они могут вызвать нестабильное поведение или даже повредить электронное оборудование, подключенное впереди них, если вступят в контакт с ними на достаточно высоком уровне.
В зависимости от того, где именно расположены ваши светильники и сколько освещения вам нужно, решите, будет ли у вас только одна 3-полосная установка, предназначенная исключительно для ваших потолочных светильников, или дополнительные 3-полосные установки, ответвляющиеся от уже существующих, для более сложные световые ситуации.

Как заменить трехпозиционный выключатель света?
Трехпозиционный выключатель света — это тип электрического выключателя, который обычно устанавливается возле дверных проемов, лестничных клеток и других помещений внутри дома с несколькими вариантами освещения. Он управляет одним и тем же светом из двух или более разных мест в доме.
Замена этого переключателя часто может быть сложной и трудоемкой, если вы не знаете, что делаете. Но вот несколько полезных советов о том, как заменить трехпозиционный выключатель света:
Важнейшим шагом перед заменой трехпозиционного выключателя освещения является отключение питания. Это важный шаг безопасности, который нельзя упускать из виду, независимо от того, какой тип электромонтажных работ вы выполняете.
Переверните плату выключателя или вывинтите предохранитель соответствующей цепи, чтобы безопасно отключить питание перед началом работы.
Затем отвинтите все винты, удерживающие существующий переключатель на месте, и осторожно извлеките его из корпуса, обращая особое внимание на места подключения каждого провода.
Осторожно вытяните провода, стараясь не повредить изоляцию, вытягивая их по одному и откладывая в сторону для будущих подключений к новому выключателю.
Чтобы заменить двухпроводной переключатель, найдите его нейтральный провод, который должен быть белым, пометьте его буквой «W» (белый) и используйте его в качестве провода заземления при соответствующем подключении нового переключателя.
При замене 3-проводной системы найдите ее общий провод, который должен быть черным или красным, затем пометьте его буквой «B» (для черного) или «R» (для красного) соответственно в зависимости от цвета, затем используйте его в качестве общего/эталонного точку при подключении.
Для этого типа коммутации требуются только двойные бегунки для перемещения между коробками и не требуются специальные заземляющие соединения, поскольку в таких системах нет необходимости в защитной изоляции.
Однако при необходимости можно добавить один простой заземляющий провод, идущий от коробки с одной стороны непосредственно к шине заземления другой стороны, идущей от главной панели.
Выровняв недавно приобретенные разъемы проводки вместе с винтами соответствующего цвета, вы надежно затяните их после правильной сборки.
Обратите внимание, что на некоторых разъемах маленькие стрелки указывают на кабели соответствующего цвета, поэтому рекомендуется поворачивать их по часовой стрелке/против часовой стрелки, прежде чем затягивать каждую секцию до надежной фиксации.
Обеспечение полного контакта поможет свести к минимуму факторы риска, связанные с длительным использованием из-за больших нагрузок, применяемых в течение определенного периода времени без надлежащего графика обслуживания.
Подсоедините каждый провод в соответствии с его обозначенной позицией к соответствующему контактному пространству внутри самого корпуса устройства, тщательно проверяя ситуации, чтобы клеммы правильно совпадали с цветными метками.
Если все сделано правильно, новый блок теперь должен начать работать правильно, при условии, что никакие другие сбои не мешают нормальному рабочему состоянию оставаться стабильным на протяжении всего процесса тестирования.

Как снять старый потолочный светильник?
Вот пошаговое руководство по безопасному демонтажу старого потолочного светильника:
Отключение питания на панели выключателя
Во избежание несчастных случаев или травм важно, чтобы вы выключили питание в цепи, которая ведет к потолочному светильнику на панели выключателя, прежде чем выполнять какие-либо работы. Как только все питание будет отключено от цепи, вы можете приступить к удалению потолочного светильника.
Открутите светильник и отсоедините провода
С помощью отвертки или инструментов, подходящих для вашего типа потолочного светильника, отвинтите и ослабьте все болты, соединяющие его с монтажным оборудованием, и осторожно отсоедините все провода, прикрепленные к нему. Аккуратно опустите весь блок светильника вниз от точки крепления, пока он не окажется на расстоянии вытянутой руки или его можно будет безопасно снять без посторонней помощи.
Очистить оставшийся мусор
После того, как вы успешно удалили старый потолочный светильник, используйте перчатки и другие защитные средства, такие как защитные очки, если это необходимо, чтобы очистить все оставшиеся части мусора вокруг того места, где был установлен предыдущий блок. Это особенно важно при работе с опасными материалами, такими как асбест, присутствующими в старых домах.

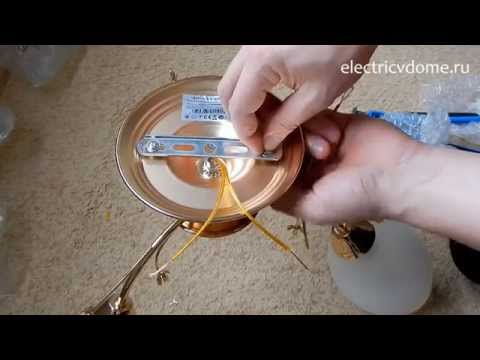

Установка нового потолочного светильника
Для установки нового потолочного светильника на место старого убедитесь, что все проводные соединения надежно закреплены в соответствии с рекомендациями производителя.
Затем установите каждый компонент соответствующим образом и надежно закрепите его на своих местах с помощью винтов, используя гайки, шайбы и прокладки, где это необходимо для точного и безопасного выполнения задач по установке.

Подключение трехпозиционного переключателя | Как подключить трехпозиционные выключатели
Трехпозиционный выключатель — это тип, который включает свет с обоих концов коридора. Эти схемы подключения 3-позиционного переключателя ясно показывают, как подключить пару 3-позиционных переключателей.
В этой статье:
Как работает трехпозиционный выключатель
Как подключить трехпозиционный выключатель
Пара трехпозиционных выключателей управляет одним или несколькими электрическими осветительными приборами из двух мест, например, с обоих концов лестницы или коридора.
Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный («однополюсный») выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. У него также есть одна дополнительная клемма (винт, к которому вы цепляете провода). Вместо двух клеммных винтов и винта заземления, как у обычного однополюсного выключателя света, трехходовой выключатель имеет три клеммных винта и винт заземления.
Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты для фиксации проводов, но принцип остается тем же.
На большинстве трехпозиционных переключателей две клеммы имеют одинаковый цвет (обычно серебристый или латунный), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.
Не все трехпозиционные переключатели имеют эти клеммы в одинаковой конфигурации, поэтому при подключении трехпозиционного переключателя (или пары их). К сожалению, они не стандартизированы. Например, переключатель, показанный ниже, имеет один серебряный и один золотой винты друг напротив друга, а также бронзовый винт в третьем положении. Зеленый винт на нижнем конце предназначен для крепления заземляющего (зеленого или оголенного) провода.
Трехпозиционный выключатель GE
При замене существующего трехпозиционного выключателя света обязательно верните провода на соответствующие винтовые клеммы. Для этого на провод, идущий к «общему» (третьему) клеммному винту, надеваем кусок изоленты. Два других провода можно подключить к любой из парных клемм. Для наглядности посмотрите на иллюстрации ниже.
Обратите внимание, что на приведенных ниже схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.
Всегда отключайте питание цепи перед работой с оголенными электрическими проводами.
Как работает трехпозиционный выключатель
Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, идущего от источника питания к светильнику, когда он выключен.
Белый провод от источника питания всегда идет непрерывно к светильнику, а оголенные провода заземления всегда крепятся к заземляющим винтам. А вот «горячий» или «заряженный» (обычно черный) провод, идущий от источника питания, подключается к выключателям.
В трехпозиционном переключателе к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.
Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.
Поскольку для подключения выключателей часто используется трехжильный неметаллический электрический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.
Как подключить трехпозиционные выключатели
Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительную арматуру), а также от размещения переключателей и источников света.
Обратите внимание: все выключатели, имеющие зеленый винт или провод заземления, должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом выключателе. Обратите внимание, что на этой иллюстрации входящий белый провод проходит через первую распределительную коробку и заканчивается на осветительном приборе.
Проводка трехпозиционного выключателя, где питание подключается сначала к выключателю, а затем к свету .

B) Провода от источника питания могут входить в коробку светильника первыми, перейдите оттуда к одному переключателю, а затем подключите этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с изоляцией, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красные и черные контактные группы подключаются к парным контактным клеммам на обоих переключателях.

Проводка трехпозиционного выключателя, где питание идет непосредственно на свет .

C) Провода от источника питания идут от выключателя к выключателю, и далее идут к светильнику. В этой конфигурации питание поступает к первому выключателю, а светильник размещается после второго выключателя.
Белый провод, соединенный гайками в каждой распределительной коробке, идет от источника к светильнику.
