Как правильно заточить сверло — особенности заточки сверла

Нередко в хозяйстве используется такой электроприбор, как дрель. Каждый хозяин знает, каким надежным помощником является этот электроинструмент. В необходимых местах он с легкостью высверливает отверстия разных диаметров. Это возможно только благодаря сверлам. В ходе работы сверла могут нуждаться в заточке. Некоторые решают попросту их заменить, купив новые. Но в большинстве случаев старые сверла можно вернуть к жизни. В этой статья мы расскажем, как правильно заточить сверло. Рассмотрим отличия заточки сверл по дереву, металлу и бетону.

Содержание

1. Что необходимо для заточки сверла в домашних условиях
2. Заточка сверла спирального типа
3. Как затачивается победитовое сверло
4. Видео

Что необходимо для заточки сверла в домашних условиях

Неважно для каких материалов используется сверло, необходимо заранее подготовить следующий инструмент и материал:

• Защитные очки.
• Емкость для воды.
• Сверло.
• Точильный круг или заточный станок.

Заточной станок

В большинстве случаев в домашних условиях используются сверла до Ø16 мм. Поэтому особых трудностей при заточке таких сверл у вас возникнуть не должно. Самое главное, понимать принцип этого процесса.

Заточка сверла спирального типа

Что касается сверл по дереву, то их затачивать нужно крайне редко. Этого нельзя сказать про сверла по металлу. Такое сверло всегда должно быть острым. Как узнать, что сверло нуждается в заточке? При начале сверления оно издает характерный скрип. Изношенное сверло быстро нагревает изделие, соответственно, еще больше стирается. Как правило, сверла точатся на специальных станках, в домашних условиях можно использовать небольшой точильный станок с камнем. Итак, как же правильно заточить сверло по металлу? Метод и вид заточки напрямую будет зависеть от необходимой формы задней поверхности сверла. Например, она может быть:

• Одноплоскостная.
• Двухплоскостная.
• Коническая.
• Цилиндрическая.
• Винтовая.

Спиральное сверло

В любом случае заточка сверла выполняется по задней грани. Два зуба точатся одинаково. Если вы решили сделать это вручную, то будет достаточно неудобно. Более того, вручную будет крайне сложно выдержать необходимую форму задней грани и угол.

Плоскостная заточка сверла

Одноплоскостная заточка характеризуется так, потому что задняя часть пера имеет одну плоскость. Задний угол имеет в среднем 28–30°. При заточке сверло необходимо приставить к кругу таким образом, чтобы режущая его часть шла параллельно кругу. При этом сверло нельзя вращать и перемещать. Этот метод ручной заточки имеет один недостаток, выкрашивается режущая кромка сверла. Но, в то же время для сверла Ø3 мм это самый простой метод ручной заточки.

Конический способ

Если же вы хотите заточить сверло больше Ø3 мм, то выбирается конический метод. Хотя заточить по данному методу сложно, но это возможно. Правой рукой следует взять сверло за хвостик, а левой за рабочую часть ближе к заборному конусу. К торцу шлифовального камня сверло прижимается режущей кромкой и поверхностью задней части. Правой рукой необходимо слегка покачивать, тем самым будет образовываться на гранях коническая поверхность. Движения руки должны быть плавными и медленными, руки отрывать от камня нельзя. Чтобы заточить второе перо, процедуру повторяют.

Схема угла заточки сверла

В процессе заточки желательно сохранить заводскую форму сверла задней его части, это позволит сохранить нужный задний угол.

Какова же цель такой подточки? Ресурс сверла увеличивается за счет уменьшения переднего угла, а угол режущей кромки увеличивается, соответственно, все это увеличивает стойкость сверла к выкрашиванию. Ширина поперечной кромки автоматически станет меньшей. Эта кромка не сверлит металл, а только его скоблит в центральной части. При возможности можно выполнить доводку сверла. Под этим процессом подразумевается удаление зазубрин после заточки. Так, сверла прослужат намного дольше. Для этого процесса можно использовать шлифовальные камни, выполненные из карбида кремния зеленого на бакелитовой связке по твердости М3-СМ1, по зернистости 5–6, марка камня 63С. Кроме этого можно взять шлифовальный круг из эльбора ЛО на бакелитовой связке зернистостью 6–8.

Как затачивается победитовое сверло

Острое победитовое сверло

Как правило, победитовое сверло по бетону используют. Оно также может нуждаться в заточке. В процессе сверления тупое сверло будет сильно нагреваться, соответственно, может издавать характерный визжащий звук. Если вы хотите сэкономить на покупке нового, тогда можно попробовать заточить сверло самостоятельно. Для этого достаточно подготовить:

• Точильный станок с алмазным кругом.
• Охлаждающую жидкость.

Если напайка на режущей части сверла имеет высоту 10 мм, то заточить победитовое сверло можно.

Схема заточки победитового сверла

Важно учитывать один известный факт, чем тверже материал, тем меньше должна быть скорость заточки. На победитовом сверле необходимо только подправить слизавшиеся кромки, поэтому его заточка будет быстрой. В процессе важно не спешить, иначе есть риск слизать лишнюю поверхность сверла. Заточить необходимо переднюю поверхность сверла. В том случае, когда напайка уже сточена до основания сверла, то потребуется подточка. Чтобы толщина центра напайки оказалась меньшей, одновременно необходимо подтачивать переднюю поверхность. После заточки обе режущие стороны должны быть одинакового размера, иначе отверстия получатся неровными и увеличенными. В процессе заточки победитового сверла важно выдерживать угол 170°, это особенно необходимо, если материал достаточно твердый.

Победитовое сверло

Не допускается в процессе заточки сверла допускать его перегрев. На нем могут отслаиваться твердосплавные пластины и трескаться поверхность. Поэтому в процессе следует время от времени охлаждать сверло в воде или масле.

Итак, мы рассмотрели основные принципы заточки сверл по дереву, бетону и металлу. Можно делиться своими комментариями!

Видео

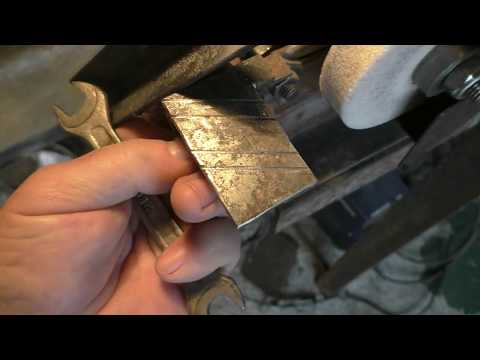

Посмотрев следующие видеоматериалы, вы научитесь затачивать спиральные сверла. В этом видеоуроке в четырех частях подробно рассказывается о технологии заточки.

Обработка задней поверхности сверла:

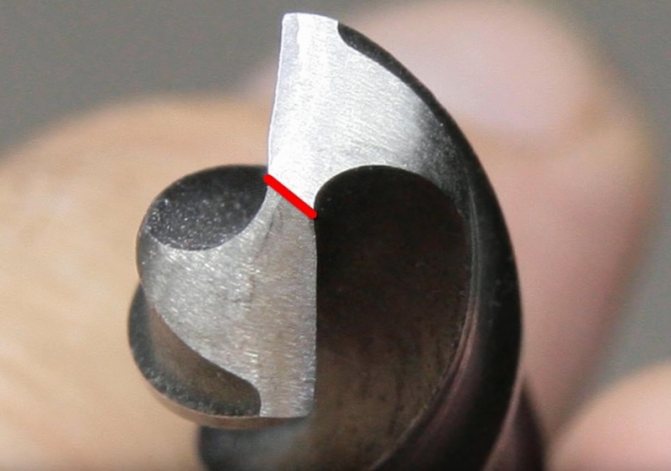

Стачивание перемычки сверла:

Технология заточки сверл малого диаметра, твердоплавных сверл и других:





Помогла ли вам статья?

Как правильно заточить сверло по металлу

8278

31. 08.2018

Самостоятельная заточка сверла по металлу



Арсенал любого мастера, как начинающего, так и опытного профессионала, включает в себя сверла. Острота режущей части со временем снижается, а сверло изнашивается и затупляется. Когда требуется проделать отверстия в металлических изделиях, становится очевидным, что использовать такой инструмент не только неудобно, но даже опасно. Поэтому так важно вовремя восстанавливать геометрию буравчика и понимать, как заточить сверло по металлу в домашних условиях.



Чтобы режущие приспособления хорошо функционировали, каждый мастер обязать изучить информацию о правильной заточке сверла. Работа этого режущего инструмента заключается во вращательных движениях при осевой подаче. С его помощью возможно просверлить как сквозные отверстия в металле, так и уже существующие. Диаметр и глубина отверстий могут сильно различаться в зависимости от размеров самого сверла и угла его наклона.



Виды сверл:



Плоские. С их помощью можно проделывать глубокие отверстия большого диаметра.

Спиралевидные.

Центровые. Применяются для центровки элементов. Кольцевые.



Абсолютно все приспособления со временем притупляются и теряют остроту, что мешает работе. Но как понять новичку или еще неопытному мастеру, что уже необходимо производить заточку? Рассмотрим ряд признаков, которые свидетельствуют о том, что сверло стоит срочно наточить:



Появление неприятного гула и резкого скрипа говорит об изношенности режущего приспособления.



Кромки быстро нагреваются во время работы сверла, не происходит отвод тепла от режущего уголка. Уголок в свою очередь затупляется, теряя остроту и становясь закругленным. После чего истираются грани и кромки, что способствует перегреву инструмента.



Отверстия в металле становятся недостаточно глубокими, нечеткими, снижается их качество. Металлическая стружка при этом выходит неправильно.



Оборудование



Заточка должна выполняться на специализированном оборудовании с соблюдением техники безопасности. Чтобы не навредить себе, следует помнить о нескольких нюансах:



Защита глаз. Наличие емкости с жидкостью для охлаждения инструмента.

Научиться работать в точильными агрегатами просто необходимо, ведь проводить эти работы следует регулярно. На видео ниже показано правильное использование подобного оборудования. Для бытовых целей можно пользоваться простыми станками:



• Устройство с точильным камнем.
• Электрический точильный станок.
• Электрическая дрель. Болгарка. Используется в том случае, если нет жестких требований к углу заточки.
• Точильная насадка на дрель.



Все эти станки отличаются высокой производительностью, точностью заточки и простой технологией применения. Они просты в использовании и оснащены комфортной системой управления, благодаря которой вы имеете возможность отслеживать скорость заточки. Дополнительными преимуществами считаются доступная цена и небольшие габариты.



Особенности заточки сверл спирального типа



После того, как вы определили, что сверло изношено и нуждается в оперативной наточке, скрипит и сильно нагревается, необходимо приобрести набор специальных инструментов. О том, как правильно заточить сверло по металлу в домашних условиях, можно узнать из видео мастер-класса ниже. Кроме того, важно ознакомиться с параметрами, напрямую влияющими на процесс заточки, ведь контроль угла на глаз недопустим: Передний угол между сверлом и режущей частью в основании. Желательный наклон угла режущей части – 20 градусов. Задний угол аналогичный переднему, но на задней части. Значение наклона заднего угла – 10 градусов. Угол при вершине приспособления. Он одинаков во всех сверлах, имеет постоянное значение 118 градусов.



Виды заточки сверл:



• Конический. Предназначен для сверл с диаметром от 3 мм. При этом изделие необходимо удерживать двумя руками (одной за рабочую режущую часть, а другой за хвостовую), прижимается к рабочей шлифовальной поверхности, сопровождаясь легким покачиванием инструмента. Движение должны быть плавными и не сильно быстрыми, сверло затачивается неотрывно от камня на станке.
• Одноплоскостной. Это один из видов ручной заточки, подходит для сверл с диаметром до 3 мм, задний угол наклона при заточке может составлять от 28 до 30 градусов. Сверло необходимо приставить к кругу точильного приспособления, при этом следить за тем, чтобы режущая сторона была параллельно кругу.
• Ручной способ заточки. Чтобы произвести работы самостоятельно, используя наждачные приспособления, стоит придерживаться инструкции.



1 метод: Берем сверло левой рукой за рабочую сторону, а правой – захватываем хвостовую. Так удобнее производить заточку инструмента в упрощенном виде. Заднюю часть буравчика прижимаем к рабочей поверхности точильного аппарата, плавными и медленными движениями аккуратно покачиваем рукой, раскачивая при этом сверло. Движения должны быть мягкими и непрерывными в направлении от режущей кромки, буравчик нельзя отрывать от камня на станке. Задняя часть торца должна приобрести конусообразную форму. Аналогичные действия производим и со вторым зубом. В процессе работы нельзя забывать об охлаждении инструмента, помещая сверло периодически в емкость с холодной жидкостью (вода, масляный раствор или смесь воды и соды).



2 метод: Сверло берем аналогичным образом, как и в первом способе заточки. Буравчик со стороны режущей кромки прижимаем к плоскости шлифовального круга и медленно вращаем по кругу вокруг своей оси. Движения также должны быть непрерывными, не отрываясь от точильного аппарата. Получаем хвостовую часть конусообразной формы. При этом должна быть видна симметричность кромок относительно центральной оси вращения.

Необходимо, чтобы они имели одинаковую длину и были ровными. В некоторых случаях после того, как была произведена заточка сверл, необходимо произвести доводку. Это позволит вам устранить все зазубрины и неровности, а также сделать все кромки максимально гладкими и однородными, подточив сверло.



Советы новичкам



Если вы проводите заточку буравчиков для металла впервые, вам следует знать о некоторых важных моментах:



1. Если у вас плохое зрение, специалисты рекомендуют надевать очки с большими диоптриями и устанавливать яркую подсветку в рабочей зоне. Существует также специальный точильный станок для людей с плохим зрением.
2. Используйте болгарку только в крайних случаях, так как ее положение нельзя зафиксировать, что может стать причиной неприятных ситуаций и травм у новичков.
3. Старайтесь не производить заточку всухую, используйте охлаждающую жидкость для предотвращения перегрева станка и инструмента.
   Иначе сверло может быстро нагреться при высокой интенсивности вращения.
4. Не забывайте также убирать периодически слой металлической стружки.
5. Заточку сверл возможно произвести и дома самостоятельно, если подробно изучить все правила работы с приборами и учесть нюансы самой техники заточки. Не пренебрегайте также мерами предосторожности и используйте средства защиты, чтобы избежать неприятных последствий.



источник

Смотрите видео:

Начало заточки сверл



Шаг 1: определите свое сверло

Сверла бывают самых разных типов и размеров. От скручивания и каменной кладки до штифта, шнека и лопаты. Точильный станок Drill Doctor предназначен для заточки спиральных сверл и сверл по камню до 3/4″. Если вы не уверены, какое сверло у вас есть, вот отличное руководство по идентификации вашего сверла.

На этом изображении показана стандартная бита Twist/Jobber.



Шаг 2: выберите угол при вершине

Сверла по каменной кладке предназначены для сверления отверстий в бетоне или кирпиче, спиральные сверла предназначены для более широкого спектра операций сверления, например, по дереву, металлу и пластику.

В зависимости от материала, разный угол при вершине сверла облегчит процесс сверления. Двумя наиболее распространенными углами при вершине будут 118 градусов и 135 градусов. Сверло 118 считается универсальным стандартом для большинства работ по дереву и мягким металлам. 135 градусов — отличный угол при вершине для сверления твердых металлов, таких как сталь. Из-за более широкого угла 135-градусная насадка требует второго процесса заточки, называемого расщеплением.

У Drill Doctor есть станки для заточки сверл, которые затачиваются либо до 118 градусов, либо до 118 и 135 градусов плюс разделение. Как только вы поймете, что вам нужно для сверления, вы сможете заточить сверло до этого угла. Это означает, что не имеет значения, какой угол заточки у вашего сверла в настоящее время, его можно заточить под любым углом.



Шаг 3: определите свой бюджет

Хорошие сверла стоят недешево, а точилка для сверл продлит срок службы вашего сверла в 10 раз. Заточные станки для сверл стоят от 60 до 150 долларов США с различными характеристиками и функциями, которые будут соответствовать вашим потребностям в бурении и проекте.

Если вы определили, что для сверления в большинстве случаев вам нужна древесина или мягкие металлы, вам следует запланировать потратить от 60 до 100 долларов на хорошую точилку для сверл. Поскольку биты на 135 градусов предназначены для более серьезных применений и требуют второго процесса заточки (разделки), стоимость этих станков составляет от 100 до 150 долларов.

Шаг 4: Выберите точилку!

К настоящему времени вы определили тип сверла, узнали разницу между углами при вершине 118 и 135 градусов и установили ожидаемый бюджет. Последний шаг — выбрать точилку для сверл!

Помните, что независимо от текущего угла при вершине сверла, вы можете затачивать любой угол, который лучше всего подходит для вашего проекта. Это означает, что если вы купите станок на 118 градусов, вы все равно сможете затачивать биты на 135 градусов, они просто будут заточены до 118 градусов.

Точилка для любителей 60 долларов

Заточка на 118 градусов
Сверла до 1/2 дюйма
Легкие
Патрон Easy Align
Сменный алмазный точильный круг

Купить 350X

Многофункциональное точило для инструментов

Двойные станции заточки
Заточка сверл на 118 градусов
Заточка ножей/инструментов
Патрон Easy Align
Сменный алмазный точильный круг
Сменные абразивные диски
Двухскоростной мотор

Магазин X2

Усовершенствованная точилка за 100 долларов США

Заточка под углом 118 или 135 градусов
Сверла до 1/2 дюйма
Заточка с раздельным наконечником
Прочный металлический корпус
Сменный алмазный точильный круг

Купите 500X

Профессиональная точилка за 150 долларов США

Полностью регулируемая заточка в диапазоне от 115 до 140 градусов
Сверла до 3/4 дюйма
Разделенная заточка/Создание
Регулируемый съемный материал
Металлический корпус для долговечности Купите 750X

Как легко заточить сверла » Блог NAPA Know How

Размещено 6 ноября 2018 г. Джефферсон Брайант Ноу-хау

Старожилы часто называют простой путь неправильным, но это не всегда так. Другими словами, для каждой работы найдется подходящий инструмент, и то же самое относится и к заточке сверл. Есть правильный способ сделать это, и есть лучший способ сделать это. Да, вы можете абсолютно точно заточить сверла с помощью настольной шлифовальной машины или небольшой ленточной шлифовальной машины, но этот метод, хотя и довольно простой, не является легким. Вы можете полностью разрушить режущую кромку своего сверла, пытаясь понять, как получить правильный угол. Зачем тратить свое драгоценное время, когда есть инструмент, который может затачивать сверла менее чем за 30 секунд каждое? С отличными результатами каждый раз, Drill Doctor — ваш лучший выбор.

Как обсуждалось в нашей недавней статье о сверлах, наиболее распространенные сверла используют угол 118 или 135 градусов. Drill Doctor 500X способен справиться с обоими задачами с помощью простой регулировки. Станок может работать с битами от 3/32 дюйма до 1/2 дюйма и до 3/4 дюйма с дополнительным большим патроном для бит. Он также может разделять точки для самоцентрирования. Этот инструмент реально экономит время, особенно когда у вас что-то становится скучным в середине проекта.

Вот что бывает, когда у вас затупилось сверло. Обратите внимание, что отверстие смещено от центра, а одна сторона поцарапана. Острый бит работает лучше и быстрее, чем тупой.

Острые сверла безопасны. Процесс сверления буквально представляет собой процесс отрыва материала от основного корпуса. Тупые сверла режут медленно, требуют большего давления для резки и увеличивают количество тепла, подводимого к детали. Все это приводит к нецентральным отверстиям, испорченным деталям и сломанным битам. Сломать сверло во время сверления очень опасно, часто это заканчивается кровавым месивом на верстаке из-за того, что вы пронзили себя. Острое сверло, как и нож, быстро и эффективно разрезает материал, так что материал меньше травмируется, а ваше тело меньше травмируется.

Пользоваться дрелью очень просто, мы составили руководство по использованию этого инструмента, чтобы убедиться, что ваши сверла острые и безопасные. Начните с выбора битов. Осмотрите кончик каждой насадки. Если есть какие-либо сколы или неровные края, сверло необходимо заточить. Осторожно ощупайте край; он должен быть острым и не закругленным. Если одна сторона долота меньше другой, то долото отдавало предпочтение одной стороне; это должно быть исправлено путем заточки.

Края зазубренные и сколотые, этим сверлом никогда не получится чистое отверстие.



Мы покрасили биту какой-то машинной краской, чтобы показать прогресс. Вам не нужно этого делать, но это полезно.

Далее вам нужно решить, какой угол вы хотите установить на долото. Большинство бит для хобби используют угол 118 градусов, и это стандартная настройка угла для Drill Doctor. Вы можете изменить угол сверла, вам просто нужно немного его заточить, чтобы получить полное изменение. См. нашу статью о сверлах для более подробной информации о различиях между ними. У 118-градусной насадки более острый конец, а у 135-градусной насадки более плоский. При включенном, но выключенном приборе Drill Doctor поместите патрон в направляющую для выравнивания так, чтобы выемка на патроне находилась на отметке 118 градусов (прямо вверх). Если вы затачиваете 135-битную насадку, отрегулируйте патрон на одно деление вправо.

Бита, которую мы затачиваем, имеет острие 137 градусов, поэтому мы устанавливаем держатель биты в положение 137 градусов, что составляет один паз по часовой стрелке от отметки 118.

Откройте патрон, повернув рукоятку. Вставьте биту в патрон, пока она не достигнет зажимных рычагов. Нажмите кнопку, чтобы открыть зажимы одной рукой, и вставьте биту на место другой рукой. Освободите зажимы. Зажимы выровняют биту в правильном положении. Затяните патрон так, чтобы он крепко зажал биту. Убедитесь, что бита не упала между зажимными лезвиями внутри патрона.

Патрон для бит имеет 6 зубьев, которые захватывают биту, откройте его, чтобы принять биту.



Затем закройте патрон на бите ровно настолько, чтобы бита не выпала.



Вставьте патрон в порт выравнивания и установите выемку в желаемом угловом положении, как обсуждалось ранее. Пружинные зажимы выравнивают биту, а затем зажимают патрон, чтобы зафиксировать ее.

Затем выберите угол сверления в порте заточки Drill Doctor. Ослабьте ручку и поднимите порт, чтобы он соответствовал нужному углу, 118 или 135.

В Drill Doctor есть две настройки: 118 и 135. Мы выбрали 135.

Включите станок и вставьте патрон в порт. Медленно вставьте патрон в станок, пока патрон не сядет в порт. Вы можете услышать, как бита соприкасается с вращающейся заточной головкой.

С патроном в приспособлении для заточки прижмите коромысло к ведомому штифту и медленно вращайте патрон, считая каждый полный оборот, пока не завершится заточка.

Нажимайте на порт направляющей вверх, пока он не коснется штифта наверху. Вы готовы к заточке. Медленно вращайте патрон по часовой стрелке, считая каждую половину оборота. Каждое четное число — это один ход. Большинству бит требуется 20-40 вращений, чтобы завершить процесс заточки. Работайте битой до тех пор, пока она не перестанет шлифоваться. Время от времени вы можете проверять свой прогресс.

Заточка прекратилась, но лезвие еще не заточено, видны сколы краев и краска еще.



Бит, похоже, немного отступил назад, поэтому мы выровняли его и начали заново.

Правильно заточенное долото будет иметь чистое долото (режущая кромка), пятку ниже острия (так называемый положительный рельеф), а угол долота должен составлять 1-1:30, если смотреть на долото, как показано на рисунке. Если угол находится на 2 часа, попробуйте еще раз, только переместите метку на 1-2 места вправо. Если угол долота равен 12:45, переместите его влево. Вы можете точно отрегулировать угол в соответствии с вашим сверлом, что является одной из замечательных особенностей Drill Doctor.

Заточка завершена, бит выглядит хорошо.

Если вы не разделяете точку, все готово. Если вы раскалываете точку, держите биту в патроне и переходите к следующему шагу. С помощью Drill Doctor очень просто разделить насадку. После заточки просто вставьте биту в отверстие для раскалывания (сбоку станка) и медленно вдавите ее в движущийся точильный камень. Выньте патрон, поверните его на пол-оборота и повторите. Два шага и все. Раздвоенный наконечник помогает удерживать сверло по центру в более твердых материалах.

Отверстие сбоку предназначено для расщепления наконечника, что помогает удерживать сверло по центру.



Несколько секунд с каждой стороны и готово.



Это сверло полностью заточено с новым разъемным наконечником. Готов сделать несколько отверстий!

Заточка сверл вручную — это вид искусства, который, безусловно, полезен, но сложен в освоении и требует много времени. Drill Doctor прост в использовании и стоит своих денег, чтобы выполнить работу. Этот автор регулярно отправляет своего 13-летнего сына работать в магазин с ведром старых сверл и сверлильным доктором. Это так просто.
