Как найти угол 90 при разметке фундамента: Как найти угол 90 при разметке фундамента

Содержание

Как найти угол 90 градусов с помощью рулетки: три способа без погрешностей

Сегодня на строительном рынке измерительные инструменты представлены в широком ассортименте от линейки до лазерных установок. Рассмотрим способы, как найти угол 90 градусов с помощью рулетки без дополнительных приспособлений кроме калькулятора и карандаша. Ознакомимся с тремя способами, которые позволяют решить задачу без допущения погрешностей. Читайте до конца и Вы узнаете, как можно по тем же методикам выстроить угол в 45 или 30 градусов.

Кухонный гарнитур с разворотом в 90 градусовИсточник fidexpo.ru

Прямой угол в интерьере

В большинстве своем помещения представлены 4 стенами, полом и потолком. Здесь практически все смежные углы должны быть равны 90 градусам, если важна строгая геометрия. Однако, как правило, выводятся они только в двух случаях: под мебель и ванну. Если это момент упустить, то визуально искривления будут бросаться в глаза.

Способы определения разворота

Раньше распространенным решением как вывести угол 90 градусов, например, на фундаменте был обычный строительный уголок. Главное, чтобы он был проверен и соответствовал 90 градусам. Сегодня профессионалы для упрощения процесса и ускорения монтажных работ пользуются лазерными уровнями. Третий вариант – применение обычной измерительной рулетки.

Обычная строительная рулеткаИсточник unews.pro

Теорема Пифагора

С этой доказанной теоремой знаком каждый, кто учился в школе. Она применима только к треугольникам, в котором один из углов обязательно прямой. Прилегающие к нему стороны – катеты a и b, соединительный отрезок – гипотенуза (с). Формула выглядит так: a²+b²=c².

Удобство использования такого способа как найти прямой угол при строительстве в том, что наносить разметку можно в любом по площади помещении.

Здесь даже допустимо наличие посторонних предметов. Главное, чтобы был доступ к углу и стенам, можно было свободно протянуть соединительную гипотенузу. Дополнительно понадобится только калькулятор, чтобы быстро произвести нужные вычисления.

Египетский треугольник

Золотой или Египетский треугольник – это фигура с прямым углом, у которой стороны равны 3, 4 и 5 частям. Удобство здесь заключается в том, что не нужно возводить параметры в квадратную степень и извлекать корни. Достаточно принять за часть ту или иную условную единицу. Это может быть как 1 см, так и 10 метров, что особенно удобно для решения как вывести угол 90 градусов на стенах из штукатурки.

Египетский треугольникИсточник mmonline.ru

Если имеются сомнения в справедливости утверждения про угол в 90 градусов, то можно его проверить с помощью теоремы Пифагора: 3*3+4*4= 5*5 или 9+16=25. Остается только начать применять эту методику на практике.


Способы выравнивания внутренних и наружных углов под 90 градусов

Равнобедренный треугольник

Здесь рассматривается для удобства формирования угла 90 градусов с помощью рулетки фигура с двумя сторонами, которые равны 100 см. Если между ними прямой разворот, то длина основы составит 141,4 см. Актуален такой подход в строительстве потому, что при увеличении метровых ориентиров в 2, 3 и более раз разница между размерами соединительного отрезка будет идентичной. То есть в прямоугольном равнобедренном треугольнике справедливы такие равенства:

  • a и b равны 100*2=200 см – c=141,4*2=282,8 см;
  • a и b равны 100*5=500 см – с= 141,4*5=707 см;
  • a и b равны 100*2,2= 220 см – с=141,4*2,2=311,08 см.
Равнобедренный треугольник с прямым угломИсточник free-images.com

Если проверить эти утверждения, то гипотенуза или основа равнобедренного треугольника с верхним прямым углом будет при округлении действительно равна 141,4 (141,421356…). С одной стороны – это простой и верный способ как проверить угол 90 градусов рулеткой по нанесенной разметке. Достаточно отмерять метровые участки и сделать только одно умножение 141,4 на число метров. Один только недостаток здесь все же есть. Если в квартире или доме погрешность будет несущественной из-за малых габаритов, то на крупных объектах отклонение из-за неточной гипотенузы может стать заметным.


Как разметить фундамент в зависимости от его разновидности

Углы в 30 и 45 градусов

Выбрав один из способов как вычислить угол 90 градусов рулеткой несложно будет сформировать три варианта острых углов. 45 градусов получается, если это равнобедренный треугольник. Для 30 градусов нужно протянуть гипотенузу, которая будет равна двум коротким катетам. Здесь между ними тогда остается угол в 60 градусов.

Прямоугольный треугольник с углами в 30 и 60 градусовИсточник wikimedia. org

В этом видео мастер делится опытом выведения прямых углов с помощью теоремы Пифагора и Египетского треугольника:


Измерительная рулетка: назначение и разновидности, особенности применения

Коротко главном

В интерьере часто приходится выводить прямые углы под мебель или сантехническое оборудование.

С помощью рулетки можно проверить разворот в 90 градусов тремя способами: стороны равны 3/4/5 частей, если между метровыми стенками соединительный отрезок составляет 141,4 см, применяя теорему Пифагора.

Также рулетки достаточно для формирования трех углов в 30, 45 и 60 градусов.

Дополнительно может понадобиться только калькулятор и карандаш для нанесения разметки.

Выставление диагоналей при строительстве дома.

Равные диагонали не показатель угла 90 градусов | ТехноДом

Делая разметку дома нужно понимать, что это один из ключевых этапов при строительстве дома. От того как и на сколько качественно будет сделана разметка, зависит качество будущего строения

Не зависимо от типа выбранного фундамента, будь то ленточный фундамент, монолитная плита или свайное поле, разметка дома необходима в любом случае

разметка фундамента

разметка фундамента

Для того чтобы сделать правильно разметку не нужно получать дополнительное высшее образование.Достаточно понимать какой результат нужно получить и уметь пользоваться рулеткой и нивелиром или водным уровнем.

После того как вы на листочке привязали габариты будущего строения к участку (отступили необходимое расстояние от красной линии, от участка и строений участка соседа и прочих строений вашего участка). Далее, полученные размеры и расстояния переносим непосредственно на местность где планируете стоить дом.

Чтобы сделать разметку будущего строения просто и качественно, достаточно следующих набор инструментов:

  • Рулетка
  • Нивелир (водный уровень)
  • уголок металлический
  • шнурка
  • колышки
  • молоток

Делаем следующие действия.

По периметру будущего фундамента делаем разметку с помощью деревянных колышков на которые натягиваем шнурку. На каждый угол делаем по два колышка на внешнюю стенку фундамента и по 2 на внутреннюю сторону

разметка участка

разметка участка

Чтобы не получилось такой истории, что диагонали ровны, а строение в итоге получилось «кривым», делайте комплексный замер. Также проверяйте, чтобы углы были строго под 90 градусов и совпадали длины противоположный сторон.

Если диагонали равны-это не показатель что строение получится формы прямоугольника или квадрата. При равных диагоналях также возможно получить трапецию

Чтобы проще было поймать диагонали и длину сторон, я использую тонкую проволоку, из которой делаю узелок на пересечении двух шнурок. И если нужно изменить длину стороны,достаточно сдвинуть узелок и проверить уголком металлическим правильность угла в 90 грудусов.

Таким способом не придется перебивать колья, или перекручивать шнурку на плашке (ее еще называют рамка или скамеечка (прибивается к кольям как площадка для фиксации шнурки с помощью саморезов, в таком случаем достаточно перекрутить саморез со шнуркой, чтобы не перемещать колышек))

После того как сделана разметка и прокопана траншея под фундамент, с помощью нивелира или гидро уровня по высоте выставляем опалубку под фундамент. Нужно максимально точно выстроить конструкции, т.к показывает практика при заливки бетоном все равно может быть погрешность по высоте.

Какой из всего этого вывод. Когда делаете разметку под фундамент, не делайте комплексный замер. Равные диагонали не говорят о том, что у вас углы 90 градусов. Нужно делать хорошо, плохо само получится!

Рекомендую к прочтению Как выбрать фундамент для дома🏠

ПОДПИСАТЬСЯ НА КАНАЛ

ПОДПИСАТЬСЯ НА КАНАЛ

Разметка фундамента своими руками

Введение

Перед тем как приступить непосредственно к самому строительству здания, следует провести подготовительные работы (разрешить все проблемы с документами, привести порядок на участке и другие). Построение жилого здания начинается с возведения фундамента, на котором и будет держаться вся конструкция. Первым делом приступая к работе вам потребуется провести разметку основания, отметить все необходимые замеры.

При возведение фундаментов ленточного или плитного типа, точность в проведение разметки не слишком важна. Самое главное в строительстве это точность в установке опалубки. При выборе оснований свайных и столбчатых, которые монтируют в определенных точках, погрешности не допускаются. При проведении разметки основания, вы можете выполнить всю работу самостоятельно, без привлечения строительной бригады, так как эта работа не считается сложной.

Нанесение разметки

Нанесение разметки

  1. После того как вы наметите будущее расположение стены с помощью натянутого шнура, точка отсчета будет выявлена. Теперь вам потребуется определиться с размещением угла основания. Когда выбор окончен, необходимо провести метку при использовании колышка, только после этого вы сможете измерить длину стены. Конечным результатом работы послужит получившийся 2ой угол основания.
  2. Этот же процесс работы можете повторить для другой перпендикулярно расположенной стены. Чтобы получить прямой угол, вам понадобится отметить на шнуре около трех единиц, которые должны располагаться друг от друга на определенном расстоянии. К примеру, если выбранная единичка будет один метр, то следует монтировать спустя три метра колья.
  3. В месте закрепления строительной нити стоит отмерить четыре метра и забить колышек, при этом должно получиться расстояние около пяти метров. Замеры стоит проверить при помощи друга и рулетки.
  4. Продолжайте далее работу по тому же принципу. От отмеченной точки пересечения необходимо отмерять три метра на строительной нити. Также измерьте расстояние между колышками. Продолжайте проводить замеры пока не получите ровно пять метров. После чего вы сможете порадоваться правильно выполненной разметки основания.
  5. После выполненных измерений второй стены и забитого на это место колышка, у вас должен образоваться третий угол. После чего вам всего лишь нужно также выявить четвертый окончательный угол, с которым у вас больше не возникнет трудностей. Он должен получится на пересечении третьего и четвертого шнура.

Если у вас в работе возникали трудности, не беда, все мы на ошибках учимся. Погрешности в работе всегда можно с легкостью исправить. Если расстояние получилось менее пяти метров, то стоит перепроверить замеры угла. Угол должен быть ровно девяносто градусов. Если все таки ошибка была в измерении угла, то следует потянуть шнур в определенную сторону до того, как не добьетесь нужного результата.

Такой способ больше всего подойдет для разметки основания с наружней стороны. При проведении разметки внутреннего периметра, стоит воспользоваться другим методом. При строительстве плитного основания внутреннюю разметку можно не делать.

Однако строительство ленточного фундамента особенно нуждается в проведение точных замеров и расчетов. Внутреннюю разметку проводят с учетом ширины ленточного основания.

В этом моменте были изложены самые важные аспекты в выполнении фундаментной разметки. Такая работа должна проводится под очень тщательным контролем, так как от этого будет зависеть надежность вашего строения.

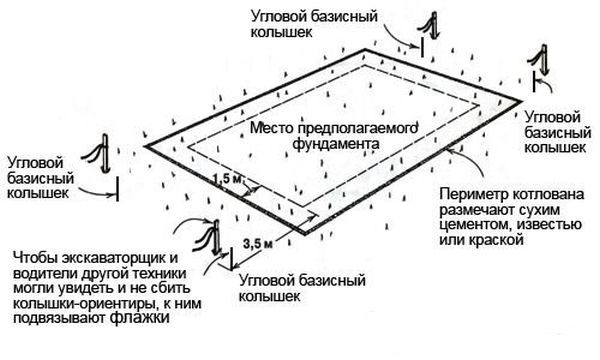

Схема разметки фундамента

Типы разметки

При выборе более сложного замудренного архитектурного строения, можно выполнить разметку основания своими силами, однако вам понадобится приложить по больше усилий. Этапы строительных работ остаются прежними, что качается определения наружных стен будущего строения и внутренних. Единственной разницей в работе считается в разделении сложных форм на упрощенные фигуры в виде прямоугольника, также в отодвигании скамеек выполненных из дерева и удерживающих веревки за намеченный периметр фундамента.

Такая процедура называется обноской.

Для облегчения проведения строительных работ по углам устанавливают колышки, однако веревками их не обвязывают, линию проводят около двух метров за пределы очертаний будущего основания, и уже там выкапывают и устанавливают скамейки, в высоту они должны быть около тридцати сантиметров, ими очень удобно пользоваться нежели колышками. Далее вам потребуется вбить парочку гвоздей в скамейку, они должны быть строго по ширине основания, после чего привязываем на них веревку. В заключении у вас должен получится план вашего будущего сооружения созданный благодаря сплетению веревок в углах. Во время работ связанных с углублением веревки очень просто извлечь или вернуть на прежнее место.

Исходя из этого вы наверняка поняли, что выполнить разметку основы не такое уж невыполнимое задание. А еще из этого можно вывести еще один огромный плюс это экономия денежных средств на выполнении разметки специальной бригады строителей.

Разметка основания

Разметка основания своими силами

Для того чтобы грамотно выполнить фундаментальную разметку вам потребуется наличие качественных под рукой инструментов.

Инвентарь необходимый для выполнения разметки:

Для приобретения нужного инструмента по выполнению разметки фундамента, вам всего лишь потребуется заглянуть в обычный строительный магазин.

Что необходимо купить:

  • Рулетка
  • Линейка
  • По желанию можно выбрать (веревка, леска, нить, шнур) разграничиваем этим материалом сам участок.
  • Колышки. Ими отмечаем будущие углы сооружения.
  • Скамейки или же доски. Благодаря им можно провести коррекцию разметки.

    Внутренний контур стены и разбивка несущих стен

Значение разметки при использовании обноски

Подробная инструкция по выполнению разметки такого типа:

  1. Обноска это каркас, изготовленный из столбиков, а так же досок средней величины. Они закрепляются к стойкам при помощи гвоздей или шурупов. Следует выявить расположение стены строения на строительной площадке. Ее необходимо разместить параллельно к ограждению. В момент разметки нужно сделать равномерный отступ от линии ограждения. В обязательном порядке определяются метки углов строения, а затем фиксируются меточные колья. Образовавшуюся черту закрепляют при помощи обноски. Конструкцию следует установить на небольшом промежутке от откоса ямы. Ленточное основание не требует обноски большой величины.
  2. Подбирается угол со стороны здания, от него будет производиться строительство. От метки следует натянуть строительную нить обязательно нужно выдержать угол 90 градусов. В практической работе это сделать довольно тяжело, поэтому очень часто делается небольшое отклонение от плана строительства. В место пересечения строительная нить закрепляется. После выявления более точного угла проводят монтаж обноски изготовленной, из деревянного материала.
  3. От точки соприкосновения двух нитей помечают ровно 3 метра.
  4. При использовании рулетки отмеряют длину между имеющимися метками. Все работы следует выполнять как минимум вдвоем. Один мастер этого сделать не сможет. Следом нужно закрепить строительный аппарат, предназначенный для измерительных работ. Сделать это необходимо в стартовой метке.
  5. Если длинна равняется пять метров, то в таком случае работы проведены правильно, а угол составляет требуемые 90 градусов. После этого можно плавно перейти к последующим меткам. Катет треугольника нужно смещать до того момента, пока гипотенуза не будет иметь значение 5 метров.
  6. После окончания установки можно переходить к следующим действиям. На первоначальной стороне, которая размещена параллельно ограждению берут дополнительную метку. Так же как и в предыдущей ситуации необходимо взять в учет вторичную метку и натянуть отталкиваясь от нее строительную нить.
  7. На второй строительной нити делают пометки, от них измеряется угол прямого характера. Следом проводится установка 4й строительной нити. В случае выполнения правильного соединения нитей, переходим к окончательному действию.
  8. Завершающей частью разметочной работы, является тщательная проверка построенного каркаса. Если все диагонали будут иметь равномерные части треугольника, то конструкция будет правильной.

Советы по выполнению разметки

В большинстве ситуаций при использовании легких инструкций по разметке участка под возведение здания. Особенно в те моменты, когда требуется высокоточный результат. Многие задаются вопросами: что тогда делать? В такой сложившейся ситуации лучшим помощником будет выступать нивелир размерного типа. Это действие поможет понести большие экономии в строительстве здания любого типа. Все этапы разметочных работ производят 2 человека. При выполнении четкой инструкции разметка фундамента своими руками будет проведена на все сто процентов. В случае если необходимо сделать полный монтаж для основания ленточного типа опалубка монтируется не всегда. В момент выбора размеров траншей, следует учитывать многие факторы.

В период проведения монтажа этого вида фундамента, армирующий слой должен выступать за пределы разметки.

Персональный сайт — Разметка фундамента

Как быстро и точно разметить большой участок земли под фундамент.

Мы живем в «прямоугольном» мире, в Декартовой системе координат. Все стройматериалы также выпускаются в виде прямоугольных заготовок. От доски до рулонов утеплителя. От кирпичей, до бетонных плит перекрытия. Только сыпучие материалы меряются ведрами, мешками, кубометрами (кстати, тоже прямоугольными…).

Поэтому крайне важно при разметке большого участка земли под фундамент выдержать эту прямоугольность. Хотя сделать это самодеятельному строителю бывает не всегда легко. Но приходится.

Хотя, если знать основополагающие принципы разметки и знать некоторые приемы, сделать это можно и самостоятельно, и даже в одиночку.

Принцип первый: Диагонали у прямоугольника — равны. Если длины диагоналей не равны — значит это НЕ прямоугольник, а что то иное. Ромб, параллелограмм, или вообще фигура не поддающаяся классификации, просто четырехугольник.

Есть однако и исключение. Диагонали равны и у равнобедренной трапеции! Диагонали у нее одинаковые, но она — не прямоугольник! Это тоже полезно знать, и не радоваться раньше времени, добившись равности диагоналей.

Поэтому необходимо применять

Принцип второй: Для гарантированного построения прямого угла надо построить т.н. «египетский» или «золотой» треугольник. Такой треугольник, согласно многократно доказанной теореме Пифагора, имеет стороны 3, 4, и 5 единиц. Т.е. катеты длиной по 3 и 4 единицы, а гипотенуза равна 5 единицам. Такой треугольник ВСЕГДА прямоугольный. Несмотря на то, что бы вы не подразумевали под «единицами» — метры, сантиметры, длину какой то палочки, удавов или попугаев. Главное, что бы единицы для измерения катетов и гипотенузы были одни и те же.

Эти два принципа — необходимы и достаточны для того, что бы правильно, и с достаточной для строительства точностью разметить участок под фундамент дома или что вам надо.

Итак, переходим к практическим упражнениям на местности.

Для этого нам потребуется рулетка (желательно длиной больше диагонали, что бы не пользоваться узелками на веревочках). И прочный и длинный шнурок (веревочка). Шнурка должно быть много. Весьма полезно иметь несколько тугих прищепок, что бы не возиться с колышками.

Кстати, прежде чем приступать к разметке и вообще к проектированию, неплохо бы определиться с типом строения, из чего будут стены и т.д. Дело в том, что материалы выпускаются определенных размеров. И бывает весьма обидно, когда впоследствии при постройке, вам, например, придется аккуратно отпиливать от каждого куска пенопласта «лишних 5 сантиметров». И так — 170 раз подряд… Может проще было делать каркас сразу под имеющиеся в продаже материалы?

Т.е. поинтересуйтесь, а каких ЭТО (из чего вы будете строить дом и отделывать его) бывает типо-размеров? Весьма полезно и с экономической точки зрения — отходов не будет. Ну почти не будет…

После того, как с размерами вы определились, размечают ПЕРВУЮ стену. Неважно какую, фасад, боковую или заднюю. Ее же ориентируют в нужном вам направлении. Причем длину этой стены никак не учитывают, а берут с запасом, минимум по полметра — метру от предполагаемых углов. Там забивают колышки и туго натягивают шнурок. Т.е. мы разметили не саму стену, а только ее НАПРАВЛЕНИЕ и примерное месторасположение.

Для чего это делается? Дело в том, что в дальнейшем вам ведь придется вынимать грунт для устройства фундамента. Если мы вобьем колышек сразу в место предполагаемого угла фундамента, то при выемке грунта колышек попросту упадет.

Кстати, вместо колышков удобнее использовать 1-2 х метровую доску, к которой прибиты два колышка. Тогда в боковой торец доски можно вбивать гвозди в любом месте и очень оперативно двигать шнуров влево — вправо. Таким образом можно разметить фундамент просто идеально, с точностью до миллиметров. Такой способ разметки называется «обноска» и работать с ней значительно удобнее, чем с колышками.

Когда мы натягиваем первый шнурок и намечаем место первой стены, у нас появляется «печка», от которой мы будем плясать.

Вот теперь пришло время определиться с местом, где будет угол фундамента. Вешаем на это место прищепку на шнурок (или забиваем колышек) и отмечаем длину стены. Теперь у нас есть уже целых два угла.

А вот тут начинается самое интересное.

Точно такую же обноску мы делаем и для другой стены, перпендикулярной первой.

На первом шнурке мы отмеряем 3 единицы ( кстати, чем единицы длиннее , тем точнее будет прямой угол). Например, ровно 3 метра. И вешаем в этом месте прищепку.

От места пересечения шнурков (желательно что бы они были почти на одной высоте), отмеряем 4 единицы ( ровно 4 метра в данном случае) и тоже вешаем прищепку.

Измеряем расстояние между 2-мя прищепками (с помощью рулетки и помощника). Оно должно быть равно ровно (!!!) 5 метров. Разумеется, с первого раза вы вряд ли получите такой результат. Если он МЕНЬШЕ, это значит, что угол более острый, чем 90 градусов. Если БОЛЬШЕ 5-ти метров — значит угол больше 90 градусов. В этом случае необходимо сдвинуть один конец второго шнурка в ту или иную сторону. После этого снова отмерить 3 единицы от перекрестка шнурков по первому шнурку и 4 единицы по второму. И снова измерить гипотенузу. ..

Такие перемещения и измерения делаются несколько раз и в конце концов вы получаете желаемый результат — гипотенуза треугольника равна 5 метрам, и стены у нас (вернее их разметка) расположены строго перпендикулярно.

Теперь мы можем отмерить длину второй стены и повесить прищепку там (или забить колышек. Это будет уже 3-й угол дома. И у нас уже появилась диагональ. (А мы помним, что нам важна не ее абсолютная длина, а равенство диагоналей. )

Поэтому найти место для 4-го угла — дело техники. Устроив обноску надо просто найти место пересечения третьего и четвертого шнурка при условии равенства длин противоположных стен.

Ну вот и готова ВНЕШНЯЯ обноска фундамента. Если фундамент — плита, этого достаточно. А если фундамент ленточный — устраиваю внутреннюю обноску так же как и первую, с учетом ширины ленты фундамента. Разумеется сделать ее гораздо проще, чем внешнюю.

Этот способ разметки фундамента проверен веками.. А в те времена не было калькуляторов и сельские строители понятия не имели о квадратных корнях.

Поэтому считаю нужным рассказать, как я размечал свой фундамент. Напомню, его внешний размер у меня 15 х 12 метров. Диагональ, соответственно 19.21 метр

Рассчитав все на бумаге, я купил нужное количество шнурка и попросту отмерил весь периметр фундамента. А затем, наметив «углы» я перевязал его крест накрест абсолютно равными диагоналями.

Т.е. я сразу пошел от желаемого результата…

Выйдя на местность, я вбил первый колышек в желаемом месте и сориентировал первую стенку. Соответственно вбил колышек в месте второго угла.

Ну а дальше было дело техники. Взял колышек и натянув «паутину» так, что бы была натянута одновременно и «стенка» и диагональ, я нашел место третьего угла. Ну и точно так же — место для четвертого. Вся процедура не заняла и 30 минут. Причем размечал ее фундамент в одиночку.

А выносную обноску я устроил уже сверху фактически размеченного фундамента. После этого убрал свою «паутину», что бы она не мешала работ.



Как высчитать угол 90 градусов рулеткой

Выбор электродов

Электроды Качество соединения зависит от того, какими электродами варить профильную трубу. Электрод малого диаметра не обеспечит прочность шва, а чрезмерная толщина приведет к прожиганию трубы. Подходящий электрод должен поддерживать ровное горение дуги и препятствовать окислительным процессам.

Выбор диаметра электрода зависит от размера стенок трубы. Для тонкого металла до 2 мм, подойдет электрод Ø 1,5 мм, для более толстого металла в 2–3 мм потребуется электрод Ø 2 мм. Для металла более внушительной толщины ‒ 4–6 мм потребуется электрод Ø 4 мм.

Стол сварочный монтажный

Детали для сварки фиксируются на специальном столе или изготовленных для этого приспособлениях. С них необходимо удалить грязь и смазочные материалы. Выполняется точечное прихватывание металла, для закрепления конструкции. После выравнивания выполняется основной процесс. Сварочную дугу ведут со скоростью, которая позволяет кромкам расплавиться, но металл не успевает затекать внутрь.

Для тонкостенных труб сварка производится в один прием, для соединения толстого металла потребуется несколько проходов для приваривания всех слоев. Разделывание кромок позволяет выполнить несколько швов и снизить напряжение металла. На режим дуговой сварки влияет: сила тока, полярность, диаметр электрода, напряжение, тип тока. Сила тока может колебаться от 20 до 90 ампер, она рассчитывается исходя из толщины электрода. При работе с тонким металлом рекомендуется постоянный ток, имеющий обратную полярность.

Градусы электрические: отклонение между напряжением и током

Ну, синус? Ну, косинус? И что тут такого? Спросим любого человека, например, возле пивного ларька, что такое синус и как давно он пользовался косинусом после школы. Что услышим в ответ?! Во, именно «это» и услышим.

Вместе с тем мы постоянно живем, можно сказать, под градусом, точнее, под косинусом! Ежедневно мы пользуемся электричеством: нажимаем кнопки и выключатели, и дело с концом – все светится, крутится, работает.

Чтобы электричество выполняло свое предназначение, нужно электрическое напряжение и электрический ток. Обе «субстанции» должны быть вместе и одновременно. Но эти две величины могут иметь между собой угол отклонения, измеряемый «косинусом фи», как выражаются энергетики на своем профессиональном языке.

Если отклонение напряжения от тока есть ноль градусов, то электрическая мощность будет получена умножением величины напряжения на величину тока.

Допустим, подключаем электрообогреватель. Он начинает излучать тепло, равное по мощности этой самой величине: напряжение 220В (двести двадцать вольт) умножить на ток, скажем, 5А (пять ампер) равно 1КВт (1 киловатт) мощности. Становится тепло!

Если между напряжением и током есть отклонение, хотя бы на 1 градус, то придется перемножать не только напряжение и ток, но и полученный результат дополнительно умножать на косинус угла отклонения. Ноль градусов отклонения – косинус равен единице, умножение на единицу ничего не меняет. А вот косинус всего лишь 1-го градуса возможного отклонения уже меньше единицы. Не намного, но меньше. Это значит, что греть наша батарея будет уже слабее.

Чем больше отклонение электрического напряжения от электрического тока, чем будет больше между ними градусов так называемого угла «фи». Тем слабее будут греть батареи, хуже станет накал лампочек, и вообще будет меньше электричества.

И не говорите теперь, что косинус – это абстракция, которую мы оставили в школе навсегда…

Если труба профильная


Разрезаем под углом профильную трубу по разметке

А вот, к примеру, у нас профильная труба, а не круглая. Ручная разметка профильной трубы может привести к большой погрешности. Наилучший выход из этой ситуации, будет изготовленный шаблон из такого же профиля большего диаметра. Возьмем небольшой отрезок профильной трубы и с помощью угломера отметим угол 45 градусов. Отрезаем по разметке болгаркой и шлифуем края, чтобы при работе не пораниться об заусеницы. Дальше нам остается только вставить профиль меньшего диаметра в шаблон и, сделав разметку, отрезать его.


Разрезаем под углом профильную трубу в самодельном устройстве

В этой статье мы рассмотрели, как разрезать трубу под 45 градусов. Воспользовавшись одним из вышеперечисленных методов, сделайте разметку и выполняйте разрез. Для более ровного разреза лучше использовать болгарку. При резке сваркой потребуется опыт, иначе на срезах получатся неровности. В крайнем случае можно воспользоваться ножовкой по металлу. В настоящее время в продаже есть много различных приспособлений для разреза труб под углом, но их покупка требует лишних затрат. Проще и дешевле один раз изготовить себе шаблон, и использовать его по мере надобности.

Штукатурка закругленных углов стен своими руками.

Углы с закруглением штукатурить не сложнее, чем обыкновенные:

  1. Выравнивание стен. Стены штукатурят и выравнивают по стандартной технологии.
  2. Армирование. Эллипс незначительного диаметра не требует арматуры. Но при создании значительных закруглений (при диам. более 10см), их укрепляют армирующей сеткой, проволокой. Можно обойтись вкручиванием шурупов (шаг не менее 20 см).
  3. Обрызг.
  4. Применение шаблона. Набрасывают раствор и снимают его излишки правилом. В случае с закруглениями роль маяков выполняет поверхность обеих стен, а правила – специально изготовленный шаблон.

Такое искривленное правило делают так: прикладывают к скруглению легко гнущуюся, но прочную проволоку, вдавливают ее в эллипс. Так получают точный рисунок будущего шаблона.

Проволоку прикладывают к фанере (не менее 6мм толщ.) или листовой стали, жести. Обводят карандашом. По этой линии обрезают излишки. Шаблон готов!

Когда штукатурка углов полностью высохнет, наносят последний, накрывочный слой с применением мелкого песка (фракция не более 1мм). Этот слой затирают войлоком, чтобы сделать стену максимально гладкой.

Проверка прямого угла

Начнем с самого простого – проверки прямого угла с помощью теоремы Пифагора. Самым частым примером
в отделке и строительстве является проверка перпендикулярности стен. Перпендикулярные стены –
это стены, расположенные друг к другу под прямым углом 90°.

Итак, берем любой проверяемый внутренний угол. На стенах (на одной высоте) или на полу отмечаем на обоих
стенах отрезки произвольных длин. Длинна этих отрезков произвольная, по возможности нужно отмечать как можно
больше, но чтобы между отметками на стенах удобно было мерить диагональ. Например, мы отметили 2,5 метра (или 250
см.) на одной стене и 3 метра (или 300 см.) на другой. Теперь длину отрезка каждой стены возводим в квадрат
(умножаем саму на себя) и получившиеся произведения складываем. Выглядит это так: (2,5×2,5)+(3×3)=15,25 –
это диагональ в квадрате. Теперь нужно извлечь из этого числа квадратный корень √15,25≈3,90 – 3,9 метра
должна составлять диагональ между нашими отметками. Если измерение рулеткой показывает другую длину диагонали –
проверяемый угол развернут и имеет отклонение от 90°.

Калькулятор расчета диагонали прямого угла

Длина a
Длина b Расчет
Диагональ c

Извлечение квадратного корня никогда меня не привлекало – простому человеку не обойтись без калькулятора, к тому же,
не на всех мобильных устройствах калькуляторы умеют извлекать его. Поэтому можно пользоваться упрощенным методом. Нужно
лишь запомнить: у прямого угла со сторонами ровно 100 сантиметров, диагональ равна 141,4 см. Таким образом, у
прямого угла со сторонами 2 м. – диагональ равна 282,8 см. То есть на каждый метр плоскости приходится 141,4 см. У этого
метода один недостаток: от измеряемого угла нужно откладывать одинаковые расстояния на обеих стенах и отрезки эти должны
быть кратны метру. Не буду утверждать, но по моей скромной практике – это гораздо удобнее. Хотя не стоит забывать
о первоначальном способе совсем – в некоторых случаях он очень актуален.

Сразу же возникает вопрос: какое отклонение от вычисленной длинны диагонали считать нормой (погрешностью), а какое
нет? Если проверяемый угол с отмеченными сторонами по 1 м. будет 89°, то диагональ уменьшится до 140 см. Из
понимания этой зависимости можно сделать объективный вывод, что погрешность диагонали 141,4 см. в несколько миллиметров
не даст отклонения в один целый градус.

Как проверить внешний угол? Проверка внешнего угла по сути не отличается, нужно лишь продлить линии каждой стены
на полу (или земле, при помощи шнура) и получившийся внутренний угол измерить обычным способом.

Выравнивание шва

Нередко возникают ситуации, когда для получения надлежащего качества отделки внутренних стен не требуется выведения соприкосновения оснований под 90 градусов. В этом случае достаточно добиться ровного шва, как на внутренней поверхности, так и снаружи.

Внешних углов


Обычно в местах сопряжения стен внешние углы образуют 90 градусов, тогда как при оборудовании оконных проемов возможно применение тупых углов.

Для формирования тупых соприкосновений стен рекомендуется использовать угловой шпатель, стороны которого специально изогнуты под нужный градус стенок проема, данный процесс довольно сложный и требует профессионализма. Также тупые углы выравнивают штукатурным раствором, применяя жесткое основание (прямую доску) с одной стороны.

Для выравнивания прямых внешних углов также можно применять специальный шпатель, но оптимальным решением считается использование металлических перфорированных профилей, которые также называют контрашульцами. Технология установки контрашульца заключается в выполнении следующих действий:

  1. По высоте стены ножницами по металлу отрезается кусок контрашульца;
  2. По всей высоте с двух сторон наносят клеящий раствор или гипс;
  3. Контрашульц аккуратно утапливают в растворе таким образом, чтобы сквозь перфорацию проступили частички смеси;
  4. При помощи лазерного уровня или отвеса проверяется вертикальность уголка и при необходимости корректируется;
  5. Раствор, вышедший сквозь перфорацию, разравнивается шпателем, полностью закрывая металлическую поверхность;
  6. После полного вставания раствора, поверхность зачищают наждачной бумагой. Перед финишной отделкой стены и место установки уголка, шпатлюют.

Контрашульц.

Если необходимо сформировать тупой угол, потребуется использование прямой направляющей. Обычно для этой цели находят ровную доску. Технология производства работ по выравниванию тупого угла с помощью доски сводится к следующим действиям;

  1. Выравниваемую поверхность необходимо укрепить, для чего на нее на гипсовый раствор наклеивается серпянка;
  2. Подготавливается доска по размеру и жестко закрепляется от пола до потолка;
  3. На смежную поверхность стены наносится штукатурный раствор, при этом край доски используется как ограничитель;
  4. После вставания раствора доска демонтируется и устанавливается на только что подготовленную поверхность, освобождая пространство для оштукатуривания первой стороны;
  5. Полностью готовая поверхность затирается и зашлифовывается с помощью наждачной бумаги, после чего наносится финишная шпатлевка.
С контрашульцем

Данная технология проста и надежна. Чтобы получить идеальную поверхность в месте соприкосновения стен, потребуется выполнить следующие действия:

  1. По требуемой высоте обрезается контрашульц;
  2. На место соприкосновения стен с двух сторон равномерно наносят раствор;
  3. Контрашульц накладывают на подготовленное место и аккуратно вдавливают при помощи длинного правила. Если осуществлять точечные надавливания на контрашульц, возможно появление вмятин и, как следствие, нарушение прямого угла;
  4. При помощи лазерного уровня или отвеса корректируется положение контрашульца до требуемого;
  5. Остатки раствора, проникающие сквозь перфорацию, разглаживают, излишки удаляют, всю поверхность зашлифовывают наждачной бумагой;
  6. Обработанное место стыка стен шпаклюется вместе со всей поверхностью, что позволяет устранить небольшой перепад из-за толщины контрашульца.

С выравнивающим основанием

Получить ровную поверхность внутреннего соприкосновения стен можно с использованием направляющей. Необходимо выполнить следующие действия:

  1. На одной из стен определяют максимально выдающуюся точку. Для этого достаточно приложить правило с уровнем к поверхности стены;
  2. К данной точке по примыкающей стене строго вертикально закрепляют направляющую (ровную доску, правило, металлический профиль), отступив от точки на ширину углового шпателя;
  3. С помощью углового шпателя на обе стены наносят выравнивающий раствор. Если замеры и установка направляющей были произведены правильно, поверхность соприкосновения стен будет выровнена;
  4. Направляющая удаляется;
  5. Шпателем зачищают излишки раствора;
  6. После окончательного высыхания выравнивающей смеси, осуществляют шпатлевание и шлифовку.

Источник

Значение правильной разметки фундамента

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства. При неправильно размеченном фундаменте его стены будут образовывать не прямоугольник, а ромб или трапецию. На глаз это может быть не видно, однако при укладке плит уже первого перекрытия – над подвалом, они могут провалиться или повиснуть одним из углов. Такое положение будет заметно. Гораздо хуже получится, если не хватит площади опоры для плиты, и вместо 150 – 200 мм ее останется 50 или 30 мм. Плита ляжет на место, а потом, после нагрузки стяжкой, половым покрытием, тепло- и звукоизоляцией и их конструктивными элементами, мебелью и жителями она может обломить часть стены и…

Крышу построить без прямых углов тоже проблематично. Установить стропила и смонтировать правильно кровлю, например, уложить черепицу или шифер будет очень трудно или невозможно.

Зачем необходимо выставлять маяки

Использование маяков для штукатурки оправдано, если:

  • отделываемая поверхность «завалена», то есть имеет уклон вверх/вниз или вправо/влево. При этом ограничение по отклонению от вертикали или горизонтали должно составлять не более 5…12 мм, в противном случае слой штукатурки получается слишком толстым. Допустимо штукатурить стены с большим отклонением на основе армирующей сетки;
  • имеются углубления или выступы по поверхности. Локальные впадины проще заполнить цементно-песчаной смесью без штукатурки всей стены, выступы желательно удалить с помощью болгарки или другого инструмента. Если же впадины и выступы расположены по всей поверхности, стоит применить массовую отделку;
  • неровность стены за счет особенностей базового материала. Пример – плохо выполненная кирпичная кладка или стена из тесаного камня.

Применение маяков для штукатурки стен дает возможность сгладить неровности, обеспечить вертикальность стены, выровнять «заваленные» углы.

Градусы драматические: косинус 90 градусов равен нулю

А что как напряжение и ток отклоняются друг от друга на 90 градусов?! Ведь косинус такого угла равен нулю. Умножение на ноль есть ноль. Это, что называется, страшный сон энергетиков – ужасная апокалиптическая драма!

Представьте себе, газ сжигается на тепловых электростанциях, вода крутит турбины на гидроэлектростанциях, нейтроны делятся в реакторах атомных электростанций. Ток «бежит» по проводам в дома. А там – косинус угла «фи» равен нулю – полный швах! Батареи не греют, лампочки не светятся, холодильники не работают.

Чтобы мысленный эксперимент с отклонением напряжения и тока на 90 градусов не стал реальностью, энергетики по всему миру постоянно следят за «косинусом фи». Денно и нощно, без устали, без перерывов.

Почему отклоняются напряжение и ток? Из-за потребителей электричества! Нет, не из-за домашних электрических обогревателей. И не из-за домашних лампочек накаливания. Но из-за оборудования заводов и фабрик.

Везде, где крутятся электромоторы, их «кручение» приводит как бы к обратному закручиванию электричества. Работающее оборудование возвращает энергетикам в электрические сети сдвинутое между собой напряжение и ток.

Образно говоря, чтобы крутить моторы, электричество должно «упираться» во что-то. И из-за этого понемногу «проворачивается» в обратную сторону. Что и приводит к возникновению угла сдвига между напряжением и током.

Если не следить за последствиями такого «сдвига», то угол между напряжением и током будет постоянно расти. Косинус фи начнет уменьшаться. Электростанции начнут работать сначала чуть-чуть вхолостую, потом все больше и больше, потом еще больше…

Рулетка маркер

Если применить небольшую доработку к дешевой рулетке, то из одного инструмента получается отличное приспособление для разметки.
Берете ножку циркуля, которая применяется с простыми карандашами, и закрепляете ее на внешней стороне рулетки.

Эту конструкцию можно сделать съемной, или вообще приспособить под отдельную рулетку.

Таким устройством очень удобно делать различные отметки или пользоваться им как рейсмусом.

А при использовании шурупа легко рисуются окружности нужного диаметра.

Если вы работаете с гипсокартоном или другой поверхностью, которую можно безопасно поцарапать, то рулетку стоит переделать под еще одну возможность. Надфилем на зацепе делаете зазубрины.

После чего с помощью этого зацепа легко делаются отметки на поверхности. При этом уже даже не обязательно чтобы под рукой был карандаш.

Как разметить острый угол

Гораздо реже возникает надобность в создании острых углов, в частности 45°. Для формирования подобных фигур формулы более сложные, однако это не самое проблематичное. Гораздо сложнее свести все линии, начерченные или натянутые шнурами — дело это непростое. Поэтому я предлагаю использовать упрощенный метод. Сначала размечается прямой угол 90°, а затем диагональ 141,4 делится на нужное количество равных частей. Например, чтобы получить 45°, диагональ нужно поделить пополам и от точки А провести линию через место деления. Таким образом мы получим два угла по 45 градусов. Если поделить диагональ на 3 части, то получится три угла по 30 градусов. Думаю алгоритм вам понятен.

Собственно я рассказал все, что мог рассказать, надеюсь все изложил понятным языком и у вас больше не возникнет вопросов как размечать и проверять прямые углы. Стоит добавить, что уметь делать это должен любой отделочник или строитель, ведь полагаться на строительный угольник небольшого размера — непрофессионально.

При ремонте, строительстве или самостоятельном изготовлении мебели часто бывает необходимо проверить или построить прямой угол. В любом случае, очень важна точность измерения, но если стороны угла равны нескольким метрам, то это сложно будет сделать с помощью угольника. Сегодня мы рассмотрим несколько универсальных методов замера прямого угла с помощью рулетки.

Как сделать прямой угол.

Незначительный уклон стены, который можно выровнять раствором – 15-20 мм. Работу можно сделать и своими руками, необходимо лишь соблюдать правила:

  1. Штукатурка стен по маякам. Без правильно расставленных ориентиров выполнить работу качественно затруднительно. Маяки устанавливают по отвесу или уровню на расстоянии 10-15 см от угла.
  2. Соблюсти последовательность. Штукатурка внутренних и внешних углов не укладывается сразу. Вначале набрасывают жидковатый раствор, дают ему схватиться, только потом наносят основную часть.
  1. Не торопиться. Не стоит сразу сделать все сразу. Сначала выравнивают правилом стену по маякам, не доходя до угла 1-2см. Затем, используя правило, ровняют уже сам угол.


Простой способ сделать штукатурку ровной – поэтапная работа. Сначала обрабатывают одну стену, дают ей просохнуть. Затем выравнивают вторую, сопряженную с ней. Так работать легче, ведь одна стена уже ровная и твердая.

Еще проще штукатурка углов с помощью большого металлического угольника. Его используют как правило, направляя движение снизу-вверх. Инструмент опирается и скользит по маякам, укрепленных вблизи углов.

Штукатурка внутренних углов: допустимые отклонения.

Углы – один из самых сложных элементов в отделке стен. В отличии от штукатурки стен по маякам, трудность заключается в том, что даже самое минимальное отклонение, незаметное не стене, в углу хорошо видно. Требования к оштукатуриванию довольно строгие:

  1. Линия должна быть идеально ровной с отклонением не более 1мм.

Нарушение требования ведет к искривлению угла, затруднению крепежа навесной мебели, внешней эстетической непривлекательности такой отделки.

  1. Отсутствие уклонов: стены строго вертикальны, потолки – горизонтальны.

Значительный уклон стены затрудняет фиксацию навесной мебели, декоративных элементов, не позволяет приставлять предметы вплотную к стене (сверху или снизу обязательно будет косой просвет).

  1. Строго 90 градусов. Добиться этого сложно в старых зданиях с перекошенными стенами, в домах, построенных с ошибками.


Усложняет монтаж поворотных элементов коммуникаций. Например, при проведении отопления, сложнее проложить трубу, ведь стандартные «повороты» бывают только 90 и 45 градусов. Сложнее стыковать пластиковые плинтусы.

Небольшие отклонения, искажения допустимы, но лишь в 1-2мм. При значительной исходной кривизне добиться качественных результатов сложнее. Поэтому штукатурка углов стен своими руками считается непростой задачей.

Инструмент.

Штукатурка стен по маякам потребует наличия основных инструментов, которые сложно заменить:

  1. Правило. Широкая (10-12см) жесткая алюминиевая «рейка» не менее 130-150см длиной. Позволяет точно оценить состояние штукатурного слоя, его искривления, впадины и выпирания.
  2. Полутерок. Деревянная, пластиковая или стальная «доска» с рукояткой. Длина полутерка ок. 50-70см. Используется для разравнивания раствора на стене.
  3. Терка. То же, что и полутерок, но небольшого размер (20см). Удобна в плохо доступных местах, а также для выравнивания, накрывки и затирки.
  4. Уголок – металлическое или деревянное приспособление в форме прямого треугольника. Используется для контроля ровности, а также как шаблон для оштукатуривания, протяжки штукатурного раствора. Используется как правило.

Чем больше размер инструмента, тем достовернее результат измерений. Для штукатурных работ наиболее удобен угольник с длиной катета 100 см, так как сделать угол 90 градусов штукатуркой легче, используя максимальную площадь сопряженных стен для ориентира.

  1. Кельма, шпатель. Мастерок необходим для набрасывания раствора на стену. Если объем работ небольшой, он может быть заменен шпателем.
  2. Отвес, строительный уровень. Отвесом работу по изучению уклона стен и установке маяков можно провести быстрее (если работать вдвоем), поскольку веревку можно натянуть на всю высоту помещения.

Уровень (ватерпас) удобнее, но он короткий, что затрудняет работу. Однако без него трудно обойтись.

Кроме этого, могут понадобиться приспособления и инструменты для приготовления строительного раствора – корыто, совковая лопата для песка, ведра. Если вставки штукатурки связаны не с устройством углов, а лишь с их выравниванием, раствор приготавливают в ведре, перемешивая миксером (насадкой для эл. дрели) или шпателем – на пол ведра раствора.

Градусы боевые: почему наши деды победили

Плывет боевой корабль. Вернее, идет боевой корабль, ибо корабли не плавают, а ходят. Штурман прокладывает курс на карте. И вдруг появляется супостат. Тревога!

Штурман откладывает карту в сторону. Достает маневренный планшет. Теперь он отслеживает на нем положение корабля относительно одного противника или сразу нескольких противников.

Тут – сплошные градусы. Кто из супостатов виден под каким углом? Угол есть решающая величина. Приходится учитывать как углы, так и их синусы, и косинусы.

Кто в школе учился, тот помнит, что синус и косинус угла не может быть больше единицы. Хоть что делай, больше единицы не получается.

А вот в годы войны у штурмана боевого корабля косинусы углов доходили порой до четырех! Потому и победили, что делали невозможное! Даже с косинусами, ограниченными правильной математикой!

Так что запомним вопреки математике: в годы войны косинусы углов могут доходить до «четырех». В том числе, поэтому наши деды победили!

Компьютерная программа в помощь


Компьютерная программа

Еще хотелось бы рассмотреть метод разметки с помощью компьютерной программы. Это довольно сложный метод для тех, кто не привык работать с компьютером. Он требует знание ПК, наличие программ для разверток и чертежей. Начинаем работу с выполнения чертежа с указанием размера окружности и уклона. Изготавливаем так называемый виртуальный шаблон.


Виртуальная порезка

Затем с помощью принтера распечатываем изображение на листе бумаги. Чем больше диаметр трубы, тем больше будет листов с разметкой. Ножницами вырезаем все части чертежа и при помощи скотча, склеиваем их. Готовый шаблон прикладывается к трубе, и по краю бумаги делаем разметку. Этот метод разметки считается одним из самых точных. Если на компьютере нет таких программ, можно воспользоваться интернетом. В сети можно скачать лекало для разметки. Его также надо распечатать на принтере и вырезать. Готовое лекало обертываем вокруг трубы и выполняем разметку.

Необходимые инструменты и приспособления.

Штукатурка внутренних углов требует наличия стандартного набора инструментов и расходных материалов. Некоторые из них могут быть заменены, другие – нет.

Маяки.


Стальной профиль – лучший вариант: металлические элементы не «боятся» воды, легко укрепляются, идеально ровные. Но не подходят для проведения экономичного, минимального ремонта.

Деревянные маяки – рейки небольшого сечения (2.5х3см и тоньше). Трудность их применения заключается в целом наборе недостатков:

  1. Искривления. Трудно подобрать достоверно ровные рейки, ведь древесина постоянно деформируется, напитываясь влагой из воздуха и отдавая ее.
  2. Разбухание. Древесина увеличивается в размере, разбухает. Применительно к маякам этот недостаток наиболее актуален, ведь штукатурка – это «мокрая» работа.
  3. Демонтаж оцинкованных стальных маяков считается необязательным. Деревянные же рейки необходимо обязательно извлекать перед тем, как ровнять углы штукатуркой. Образовавшиеся пустоты, борозды восполняют раствором, выравнивают. Это требует дополнительных усилий и времени.

Однако дощатые направляющие значительно дешевле металлических и иногда используются при жестком бюджете, выделенном на ремонт помещения.

Маяки из раствора – фрагменты смеси, нанесенные на стену с удобным для работы правилом шагом. Такие ориентиры имеют преимущества: их не нужно удалять, да и обходятся они бесплатно. Но работать с ними не удобно, выравнивать довольно сложно. Такой способ приемлем для небольших стен и применяется большей частью опытными специалистами.

Шаги

Метод 1 из 1:

Как пользоваться правилом 3-4-5

  1. 1

    Поймите, в чем суть правила 3-4-5. Если у треугольника есть три стороны со значениями 3, 4 и 5 см (или кратное им значение), это прямоугольный треугольник, угол между сторонами с меньшими значениями составляет 90 градусов. Если у вас получилось построить треугольник, исходя из значений угла, то можно точно сказать, что угол прямоугольный. Это правило основано на теореме Пифагора: A2 + B2 = C2 (в прямоугольном треугольнике). Где С – самая длинная сторона (гипотенуза), А и В –остальные стороны (катеты).
    X
    Источник информации

    Правило 3-4-5 очень удобно проверить благодаря целым числам. Итак, опираясь на математические расчеты: 32 + 42 = 9 + 16 = 25 = 52.

  2. 2

    Отмерьте от угла 3 см (или 3 м) на одной стороне.

    Можно умножить каждое число на одно и то же число – и это правило все равно сработает. Например, это правило будет работать для треугольника со сторонами 30-40-50 сантиметров или метров. Если у вас большая комната, можно использовать следующие числа: 9-12-15, 6-8-10 метров.

    Можно взять любую меру длины. Пометьте отмеренный участок точкой.

  3. 3

    Отмерьте четыре метра (или длину со значением, которое кратно четырем) на другой стороне. То же самое, если у вас получится сделать треугольник, то угол между этими двумя сторонами будет равен 90 градусам. Снова пометьте отмеренный участок точкой.

  4. 4

    Теперь измерьте расстояние между этими двумя метками. Если расстояние кратно пяти, то можно точно сказать, что угол составляет 90 градусов.
    X
    Источник информации

    • Если расстояние меньше, чем 5 единиц (метров), значит, угол острый (меньше 90 градусов). Если есть такая возможность, нужно немного раздвинуть стороны, образующие этот угол.
    • Если расстояние между метками составляет больше 5 единиц (метров), значит, угол тупой (то есть больше 90 градусов). Если есть такая возможность, нужно свести стороны, образующие угол, поближе друг к другу, чтобы угол получился прямым. Строя прямой угол, можно использовать прямой угол рамки.
    • Получив прямой угол в 90 градусов, можно проверить остальные углы комнаты, чтобы убедиться в том, что они прямые.

Советы

  • Рулетка
  • Карандаш

Деление рулеткой на несколько частей

Используя обыкновенную ленту рулетки можно легко разделить рабочую поверхность или заготовку на требуемое количество равных частей. Данный метод подходит в первую очередь для больших поверхностей – для труб или кабель каналов уже не сработает.

Как вы поступаете обычно? Замеряете общую длину или ширину, затем делаете вычисления и делите расстояние на нужное количество частей. После чего вновь линейкой или рулеткой отмеряете на поверхности эти части.

Оказывается все это можно проделать без калькулятора и даже без вычислений. Берете на рулетке число, которое больше чем ширина заготовки, и при этом кратно той величине, на которое вы хотите разделить расстояние.

Например ширина доски 17см, а вам ее нужно разделить на четыре равные части. Сдвигаете рулетку по диагонали до ближайшей отметки в 20см. После чего легко делите эти 20см на 4 и отмечаете метки на расстояниях 5см, 10см, 15см, 20см.

В итоге вы всего одним движением рулетки разделили поверхность на нужное количество частей.

Захотели поделить на 6 частей – ничего сложного. Можно сдвинуть диагональ до 30см и проделать то же самое.

Еще рулеткой на круглой трубе можно точно отмерить поперечный срез. Для этого плотно прижимаете по периметру трубы ленту, совместив концы. Если совместили ровно, никак иначе как под углом в 90 градусов она не ляжет.

Чем шире лента рулетки, тем предпочтительней. Проделать такой же фокус можно и с простым листком бумаги.

Когда невозможно измерить диаметр трубы или заготовки с торца, опять поможет строительная рулетка и геометрия. Обхватываете трубу лентой и измеряете ее окружность. После чего полученный результат нужно разделить на число Пи = 3,14. Это и будет необходимый диаметр.

Еще раз применив знания геометрии, строительной рулеткой без угольников и других инструментов можно проверить точность прямого угла. Как вы знаете из школьного курса – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы.

Берете любую поверхность где должен быть прямой угол, например две стены комнаты. Отмеряете рулеткой в одну сторону 30см, а в другую 40см и ставите метки. Если угол действительно прямой и строители не накосячили, то соединив эти две метки по гипотенузе, вы должны получить на рулетке расстояние ровно в 50см.

Такой метод применим к любым поверхностям и изделиям. Главное что вам нужно соблюдать при измерении – это пропорции 3 -4 -5.

Если вы еще не приобрели себе рулетку, подобрать необходимую модель и ознакомиться с текущими ценами на них можно здесь.

Как правильно сделать разметку фундамента для дома своими руками?

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т. Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.  © www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла.   © www.gvozdem.ru

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Похожие статьи:

  • Столбчатый фундамент своими руками
  • Столбчатый фундамент из пластиковых труб (ПВХ)
  • Столбчатый фундамент из асбестоцементных труб
  • Столбчатый фундамент из дерева
  • Столбчатый фундамент из кирпича
  • Видео по разметке фундамента

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.
  5. Доски в качестве обноски.
  6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Начинаем конструировать разметку

Итак, что нужно делать дальше? Первым делом определите две исходные точки, обозначив их колышками. Достаточно просто забить их на углах будущего здания. При этом важно разместить их на одной прямой линии по длине. Небольшую схему вы можете видеть на фото ниже.

Способ №1 – египетский треугольник

Его можно назвать самым простым методом. Этот способ еще называют методом золотого треугольника, который имеет соотношение длины сторон 5×3×4. Весь процесс можно разделить на несколько шагов:

  1. Первым делом возьмите длинную веревку и завяжите на ней четыре узла. Первый узел на конце веревки, второй – отступив 3 м от первого, третий, соответственно, отступив 4 м от предыдущего, а четвертый – в 5 м от третьего.
  2. Затем первый и последний узел нужно соединить в одной точке гвоздем. В каждый промежуточный узел тоже вбейте по гвоздю.
  3. У вас получился некий треугольник, длинную сторону которого нужно поместить вдоль линии разметки. На схеме ниже изображено, как это можно сделать.
  4. Исходя от этого треугольника, сформируйте будущую схему фундамента. У вас получилось сделать идеальный прямой угол. Дальнейшие работы выполняются в схожем порядке.

Обратите внимание! Для надежности проверьте все замеры еще раз, чтобы не ошибиться. Измеряйте диагонали, они должны сходиться по длине.

Способ №2 – две дуги

Тоже простой вариант, без использования высокотехнологичных инструментов. Разметка под фундамент включает себя использование простой веревки. Заранее вбейте один колышек в землю. От него измеряйте по прямой линии два одинаковых расстояния и сделайте там пометки. Можно просто вбить колышки. Дальше к каждому из крайних колышков по очереди нужно привязать веревку. Начнем с одной стороны. На конце веревки должен быть гвоздь. Теперь натяните веревкой и проведите дугу напротив колышка посередине. Точно также сделайте с другой стороны. У вас образуется пересечение двух дуг напротив центрального колышка. Если соединить точку пересечения дуг с центральным колышком, то образуется прямой угол в 90˚.

В конце осталось к колышкам на высоте будущего основания привязать веревку, проверить горизонтальность всех четырех сторон при помощи строительного уровня. Но, одного квадрата нам недостаточно. Если говорить о ленточном фундаменте, то нужно сделать внутренний контур, соответствующий ширине ленты.

Совет! Если вы планируете копать траншею не лопатами, а с привлечением специальной техники, то лучше использовать для разметки не веревку, а песок. Дело в том, что веревку при рытье ковшом можно порвать, да и видно ее плохо. А вот песок будет четко выделять границы.

Благодаря этим простым способам, вы сможете добиться ровности разметки без лазерного уровня и т. д.

Делаем разметку своими руками

Теперь от теории давайте перейдем к практике. Мы узнаем, как сделать разметку под ленточный фундамент, имея запас знаний. Процесс следующий:

  1. Первым делом натяните веревку строго параллельно тому объекту, от которого вы отталкиваетесь, делая дом. Это может быть забор. Для идеальной точности размещения шнура, используйте опоры, установленные на одинаковом расстоянии от объекта (забора).
  2. Соедините опоры веревкой. У вас получилась одна линия. Теперь нужно сделать вторую, проходящую под прямым углом. В этом вам поможет принцип египетского треугольника, который описан выше. Приложите его одной стороной, чтобы наметить прямой угол. Как вариант использование гидроуровня. Две веревки, образующие прямой угол нужно соединить в этой точке.
  3. Теперь нужно обозначить на веревке размер каждой стены и сделать соответствующие отметки в этих местах.
  4. В результате у вас получается, что при прямоугольной конструкции дома в обозначенных точках сойдется диагональ, которая будет образовать некую длину, например, 13 м. В случае когда дом квадратной формы, треугольник получится не простым, а с равнобедренными сторонами.

В работе потребуется сдвинуть веревку в ту или иную сторону, чтобы довести угол до идеала. После всех расчетов можно выполнять разметку второй половины постройки и дополнительных помещений.

Обратите внимание! Дополнительные помещения, такие как баня, веранда или балкон, нужно размещать по стене жилого помещения.

Так как речь идет о ленточном фундаменте, то нужно натянуть не одну линию, а сделать их две, чтобы образовалась лента. Достаточно отступить от исходной линии расстояние, равное ширине будущей ленте. Так, вы сделаете внутренний контур. Повторимся, что после того, как вы полностью сделали разметку под фундамент, нужно все еще раз проверить рулеткой. Все должно быть ровно и сходиться с планом фундамента.

Вот и все, согласно этой разметке можно приступать к земельным работам, начиная рытье котлована. Много людей считают разметку под фундамент мелочью, которой не стоит уделять особого внимания. Но, если ее сделать неправильно, или не сделать вовсе, то 100% гарантируем вам то, что добиться идеально ровного и правильного фундамента под дом будет невозможно. Поэтому нужно быть особо внимательными и осторожными. А чтобы вам было легче, мы подготовили специальный материал, из которого вы наглядно увидите процесс сооружения. Разметка фундамента своими руками видео:

Подведем итоги

Сегодня вы узнали два простых способа, благодаря которым можно выполнить разметку под фундамент. Если делать все правильно, то у вас все получится. Не стоит тратить деньги на то, чтобы привлекать специалистов. Но, если вы сомневаетесь в своих силах, ведь фундамент дело серьезное, то лучше попросить помощи. Лучше заплатить и получить отличное качество готового фундамента.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Любой дом должен быть построен на надежном фундаменте. От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента.

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

  • не возникло сложностей при строительстве стен;
  • строительные материалы обошлись дешевле;
  • не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

  • Для начала определите планируемое место для конструкции, по возможности на ровном участке.
  • Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.
Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Правило золотого треугольника

Для того, чтобы построить прямой угол вспомним теорему Пифагора.

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Как правило, для разметки фундамента берут такую длину сторон, чтобы при вычислении корня получалось целое число. Например: 3 х 4 х 5; 6 х 8х 10.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

  1. При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
  2. Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
  3. Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
  4. Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
  5. Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
  6. Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
  7. Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
  8. Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
  9. Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
  10. Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник
Второй вариант. Паутина.
  1. Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
  2. Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
  3. Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
  4. Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
  5. По аналогии натягиваем четвертый угол и фиксируем колышком.

Способы разметки под различные фундаменты

Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня. »
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

  • Колышки из металла или дерева.
  • Строительные уровни.
  • Рулетка и отвес.
  • Нивелир и лазерный дальномер.
  • Шнур.
  • Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

  • Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
  • Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
  • Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
  • Отдельно подготавливается место для складирования разнообразных материалов.
  • Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
  • Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.

После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

  • Перспектива проведения всех коммуникаций.
  • Состояние дорог.
  • Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Вернуться к содержанию

Этапы выполнения замеров

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Вернуться к содержанию

Начало разметки

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Обозначение внешних границ выполняется следующим образом:

  1. Берется шнур размером 12 метров.
  2. От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
  3. Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
  4. Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Вернуться к содержанию

Внутренние границы

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

Вернуться к содержанию

Выполнение обноски

После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

Вернуться к содержанию

Использование нивелира

Лазерный нивелир представляет собой уровень для произведения разметки. Внутренний пузырьковый уровень позволяет проконтролировать, ровно ли установлен нивелир. В современных моделях присутствуют автоматические механизмы, настраивающие уровень положения. Решая, как разметить фундамент своими силами, можно применить данный прибор.

При этом выполняются следующие действия:

  1. От отметки угла здания, с помощью нивелира вычисляется и проводится линия, которая должна совпадать с одной из стен будущего здания.
  2. Все замеры производятся из одной отправной точки. Это позволит повысить точность выполняемых замеров.
  3. Нулевая отметка выполняется на каком-либо видимом элементе.

Вернуться к содержанию

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Вернуться к содержанию

Как разметить столбчатый фундамент?

Столбчатый фундамент представляет собой более простой вариант свайного основания. Под столбчатый фундамент по осям постройки монтируются прямоугольные или круглые опоры в вертикальном положении. Их необходимо установить в самых нагруженных участках здания: в будущих углах здания, а также в местах пересечения несущих конструкций.

В большинстве случаев столбы ставят с промежутком 1,5-2 метра. Опоры соединяют при помощи балок. Пространство между ними заполняется щебнем с песком.

Разметка подобного фундамента требует сооружения обноски. Размер элементов зависит от высоты будущей основы. Обноска выполняется при помощи досок. Каждая пара должна располагаться друг против друга. Каждая из них ограничивается шнуром. При этом получается прямоугольник или квадрат. Все углы должны быть прямыми.

Столбы нужно располагать на одном уровне. Контрольные веревки выполняются по отметкам, которые делаются при помощи гидроуровня. В местах пересечения шнура монтируются колышки, которые обозначают места под бурение углублений для опор.

Затем убираются шнуры. На местах колышек выкапываются выемки. В углубления монтируются сваи и заливаются цементным раствором. После этого выполняется разметка основной части фундамента. Она выполняется в соответствии с общими правилами разметочных работ.

Вернуться к содержанию

Разметка плитного фундамента

Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.

Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

Как разметить прямые углы в строительстве

Разметка точных прямых углов на строительных объектах, таких как фундаменты для навесов, террас или патио , — легко, если вы используете геометрию.

Согласно теореме Пифагора, квадрат двух сторон треугольника, примыкающих к прямому углу (катетам), равен квадрату третьей стороны (гипотенуза). Математически это выражается как a² + b² = c².

Для использования умножьте длину каждого катета треугольника на себя, затем сложите две суммы вместе, чтобы найти длину гипотенузы, когда угол равен 90°.

Самый простой способ сделать это — использовать метод 3-4-5:

  • Отмерьте 3 фута от угла, который вы хотите сделать равным 90° в одном направлении.
  • Отмерьте 4 фута от угла, который вы хотите сделать равным 90° в другом направлении.
  • Измерьте две точки и отрегулируйте угол, пока расстояние с третьей стороны треугольника не составит 5 футов.

Вы также можете использовать числа, кратные 3-4-5 в том же соотношении (например, 6, 8, 10), чтобы сформировать большие или меньшие прямые углы.

Посмотрите это видео, чтобы узнать больше.

Дополнительная литература

ВИДЕО ТЕХНОЛОГИЯ
Джо Труини: Возможно, вы и не думали, что когда-нибудь доберетесь до школьной геометрии, но если вам когда-либо приходилось выкладывать линии под прямым углом, под углом 90 градусов угол, вот шанс использовать его.

Если это такой большой проект, как этот, где мы расширяем внутренний дворик, площадь обрамления будет слишком маленькой; это было бы недостаточно точно. Итак, мы воспользуемся теоремой Пифагора, основанной на соотношении три, четыре, пять.

Итак, по одной линии я измерил и отметил три фута, а по пересекающейся линии сделал то же самое, только на четыре фута. А теперь, чтобы применить теорему на практике, вы просто измеряете две линии и перемещаете колышек внутрь или наружу, пока пятифутовая отметка не совпадет точно с отметкой, которую вы сделали на линии. Потом можно вбить кол.

С первого раза он не будет идеально выровнен, но вы можете перемещать колышек внутрь или наружу, из стороны в сторону, как вам нужно.

И это работает — здесь я сделал это на трех футах, четырех футах, пяти футах. Но вы можете использовать любое из этих соотношений, так что это может быть шесть, восемь или 10. Чем больше проект, тем больше число, тем точнее он будет.

Поиск правильного угла | ЭТОСтолярная мастерская

В соавторстве с Майком Слоггаттом

Около 2 500 лет назад греческий философ, которого мы все встречали в старшей школе, по имени Пифагор открыл теорему , которая может облегчить жизнь плотникам и подрядчикам, если бы мы только знали, как ее использовать и как  найти  прямых угла!

Большинство из нас помнит нашу азбуку из средней школы, и мы также помним теорему Пифагора, которая применима к любому треугольнику с углом 90 градусов.

Но мы так и не научились использовать и применять экстраординарное правило Пифагора с доски! Прогрессивные плотники знают, что учиться никогда не поздно; на самом деле изучение чего-то нового — это клей, который привязывает нас к столярному делу, а рабочая площадка — идеальный класс.

(Примечание: щелкните любое изображение, чтобы увеличить его)

Строительные калькуляторы позволяют плотникам легко использовать теорему Пифагора на стройплощадке в дюймах и футах! Калькулятор переводит a, b и c в Rise, Run и Diagonal.

Он также включает клавишу «ШАГ», которая позволяет вводить или вычислять углы треугольника с помощью тригонометрических функций. Главное, что нужно помнить об уклоне в строительном калькуляторе, это то, что это всегда угол, противоположный подъему.

Возможно, мы называем это «прямоугольным треугольником» не только потому, что у него прямой угол, но и потому, что это правильный треугольник для решения почти всех геометрических задач… особенно на стройплощадке. Использовать прямоугольный треугольник легко: если мы знаем по крайней мере два измерения или одно измерение и угол прямоугольного треугольника, мы можем найти остальные измерения или углы. Иногда самой большой проблемой является поиск прямоугольных треугольников и знание того, как их использовать.

Нахождение прямых углов в фундаменте

Раньше закладка фундамента была медленным и утомительным процессом. Помню, мастер моего отца, Лорен, носил в бумажнике потрепанную сложенную бумагу со списком переменных 3-4-5, который мой дядя выписал для него. Этот список начинался с 3 х 4 х 5 футов и доходил до 30 футов х 40 футов х 50 футов с шагом в 2 фута! Лорен гордился этой бумагой и показал ее мне, когда мне было десять или двенадцать, когда я впервые увидел, как он строит фундамент.Многие плотники до сих пор используют тот же метод.

Треугольник размером 3 фута x 4 фута x 5 футов часто слишком мал, чтобы обеспечить точность для фундамента любого размера, поэтому плотники обычно выбирают самый большой треугольник, возможный для данного прямоугольного дополнения. Затем они еще раз проверяют квадратность макета, измеряя диагонали и кропотливо перемещая угловые точки, пока диагонали не сравняются. Но все эти усилия не нужны. С помощью строительного калькулятора вы отрезаете прямо до прямого угла.

Закладка фундамента — один из примеров того, почему старые методы не всегда являются лучшими. Сегодня плотники часто на горьком опыте обнаруживают, что многие старые методы медленнее и менее точны. Со строительным калькулятором закладка фундамента выполняется быстро и точно. Просто введите ПОДЪЕМ и БЕГ, затем нажмите ДИАГОНАЛЬНУЮ клавишу. Плотник, работающий в одиночку и держащий в руках две рулетки — одну по высоте 20 футов, а другую по диагонали 37 футов — 8 13/16 дюймов, — может одновременно найти точные угловые точки и  на фундаменте.

Нахождение прямых углов в кадрировании

Создание каркаса — еще одна рутинная работа, которую строительный калькулятор может упростить и улучшить. Независимо от того, обрамляете ли вы выдвижной пролет в полу или торец фронтона, знание точной планировки — как по горизонтали, так и по наклонным плитам — и знание точной длины ваших стоек или балок сокращает время на обрамление более чем наполовину. , и обеспечивает точность.

Большинство специалистов по деревянному каркасу проецируют свои балки через угол выступа пролета или измеряют каждую из них по отдельности, и они измеряют компоновку перпендикулярно каждой предыдущей балке.Но это намного  быстрее, чтобы увидеть и использовать правильный угол.

Прямой угол образован краевой балкой и первой балкой. Даже если вы еще не установили его, вы знаете, что он будет там. На 30-градусной бухте введите 30 на калькуляторе, затем нажмите клавишу PITCH. Если пролет составляет 45 градусов, введите 45 и нажмите клавишу PITCH.
Если балки или шпильки на 16-дюйм. центры, вы будете знать две вещи о прямом угле: шаг и бег.Введите 16 дюймов и нажмите клавишу RUN.
Нажмите клавишу ПОДЪЕМ, чтобы найти длину первой балки или стойки. Помните, ПОДЪЕМ всегда противоположен высоте (и наоборот!).

Вот где действительно сияет калькулятор . Оставьте 9 1/4 дюйма на дисплее. Чтобы найти длину следующей балки или стойки, нажмите клавишу «+» один раз , затем нажмите клавишу «=». Калькулятор добавит 9 1/4 дюйма.на себя, когда вы нажимаете клавишу «+». Чтобы найти длину всех оставшихся балок или стоек, больше не нажимайте клавишу «+»! Если вы сделаете это, вы добавите новое число на дисплее к самому себе и потеряете десятичную дробь в памяти калькулятора. Вместо этого нажимайте только  клавишу «=» для каждой последующей балки или стойки!

Помните, что калькулятор округляет фактическое десятичное значение до 9 1/4 дюйма. Если измерение не точно равно 1/4 дюйма.или даже 1/16 дюйма, калькулятор всегда будет округлять до ближайшего дробного измерения, устраняя любую кумулятивную ошибку (Дробное разрешение на калькуляторе может быть установлено от 1/2 дюйма до 1/64 дюйма . ). Примечание. Большинство строительных калькуляторов также включают функцию «Грабление стены», которую можно использовать для этих расчетов, но она выходит за рамки этой статьи.

Используйте ту же последовательность для компоновки «диагональной» краевой балки или верхней пластины. Введите 30 и нажмите PITCH, затем введите 16 дюймов.и нажмите RUN, а затем нажмите DIAGONAL, чтобы найти расстояние вдоль обода до первой балки.

Чтобы найти точную компоновку последующих балок или стоек, используйте ту же процедуру, что и для длин балок/штифтов — нажмите клавишу «+», а затем клавишу «=» для второй метки компоновки, и только клавиша «=» для каждой последующей метки раскладки!

Нахождение прямых углов в отделочных работах: корона шкафа

Фундамент и каркас — не единственные места, где встречаются прямые углы.

У меня не было проблем с вырезанием всех коронок для этих прямоугольных шкафов — я просто добавил по 1 дюйму для каждой выступающей стороны. Но резка молдинга для углового шкафа — это совсем другая история. Я обрезал все детали по длине, рассчитывая, что их точная длина будет отмечена на шкафу. Конечно, Майк заранее собрал детали, думая, что все они нарезаны до нужной длины!

«Что с этим?» Майк стоял на лестнице с пистолетом для гвоздей в руке и недоумевал, почему сборка не подходит.— Я не мог определить длину, — сказал я. «Я хотел отметить тех, кто на месте!» Майк ответил: «Но разве ты не видел прямого угла?!»



Карниз состоит из трех частей — бортик образует основу для фасции и короны. Утолщенный профиль выступает ровно на 1 дюйм за край шкафа. Вычислить размеры длинных точек на прямоугольных шкафах было легко — я добавил 1 дюйм к измерению сторон шкафа для боковых частей и добавил 2 дюйма (по одному дюйму для каждого внешнего угла) к измерению спереди шкафа.

Но определить размер углового шкафа по длинной точке оказалось не так-то просто. Вместо того, чтобы переносить линии обратно внутрь шкафа и резать по коротким точкам, гораздо проще и точнее найти правильный угол.

Прямой угол  в этом примере является воображаемым — он образован не каркасом или фундаментом, а углом скоса, необходимым для углового шкафа (22 1/2 градуса), и выступом бортика.

Введите 22 1/2 для ШАГА (помните, ШАГ всегда противоположен ПОДЪЕМУ). Введите 1 дюйм для RUN, а затем нажмите клавишу RISE.

Для левой и правой сторон добавьте 7/16 дюйма к глубине шкафа; для выступа на передней части шкафа добавьте 7/8 дюйма к переднему размеру шкафа (7/16 дюйма для каждого внешнего угла).

В поисках прямого угла… и эллипса

Если хорошо поискать, то можно найти спрятанные прямоугольные треугольники в местах, о которых вы и не подозревали.

Идеальным примером является вентиляционная труба или круглый дымоход, проходящий через крышу или наклонный потолок.

Если вы читали «Элегантный эллипс», то знаете, что цилиндр или труба, которые разрезаны (или пересечены) под углом, создают эллиптическую форму, и эта форма определяется большой и малой осью.
Малая ось представляет собой просто диаметр цилиндра и не изменяется, но размер большой оси изменяется в зависимости от угла (или шага) пересечения.

Чтобы найти длину большой оси:



Введите диаметр цилиндра в поле RUN.
Введите уклон крыши (дюймы подъема на 12 дюймов пробега) в поле PITCH.
Найдите ДИАГОНАЛЬ.
При использовании соотношения подъема/пробега крыши не забудьте нажать клавишу «Дюймы» при вводе PITCH.

После определения большой и малой осей можно использовать струнный метод для трассировки требуемой формы.Этот метод, очевидно, не будет часто использоваться в грубом обрамлении, но это полезный трюк, чтобы знать, когда вырез должен быть качественным!

Для получения более подробной информации о строительных калькуляторах и мобильных приложениях строительных калькуляторов (удобно для стройплощадки!), ознакомьтесь с Construction Master Pro от Calculated Industries, мобильными версиями Construction Master Pro от Calculated Industries и BuildCalc.

(рисунки SketchUp Вм. Тодда Мердока; эта статья первоначально появилась на GaryMKatz.ком)

Приведение вещей в порядок с миром: треугольники 3-4-5

Строительные проекты часто должны иметь точные 90-градусные или «прямые» углы. Но часто имеющиеся инструменты (например, плотницкий угольник) просто слишком малы, чтобы гарантировать точность, необходимую для крупных проектов, таких как закладка фундамента дома. Поэтому плотники и бетонщики часто используют технику треугольника 3-4-5, чтобы обеспечить точные углы 90 градусов.

Техника просто требует, чтобы человек создал треугольник в углу линий, которые должны быть под прямым углом (90 градусов) друг к другу.Треугольник должен иметь одну сторону (ногу) длиной 3 фута, вторую сторону длиной 4 фута и третью сторону длиной 5 футов. Любой треугольник со сторонами 3, 4 и 5 футов будет иметь угол 90 градусов против стороны 5 футов. Если для повышения точности очень больших конструкций требуется треугольник большего размера, можно использовать любое число, кратное 3-4-5 (например, треугольник 6-8-10 футов или треугольник 9-12-15 футов).

Итак, математически, почему эта техника создает идеальный прямой угол??

В геометрии хорошо известен метод построения прямого угла с помощью теоремы Пифагора.Математик Пифагор открыл соотношение между сторонами любого прямоугольного треугольника, которое теперь известно как теорема Пифагора; он доказал, что квадрат наибольшей стороны (гипотенузы) равен сумме квадратов двух оставшихся сторон. Это часто выражается следующим уравнением:

, где А и В — катеты прямоугольного треугольника, а С — гипотенуза. Если мы подставим числа из треугольника 3-4-5 в эту формулу, мы получим:

Конечно, любые длины могут быть использованы для создания прямого угла при построении, если они соответствуют теореме Пифагора.Но практически говоря, большинство других чисел не будут работать хорошо. Прежде всего, чтобы найти квадратный корень на рабочем месте, человеку часто приходилось носить с собой калькулятор. Во-вторых, после того, как квадратный корень был найден, его часто нельзя было точно определить с помощью рулетки или другого измерительного инструмента.

Например; предположим, что плотник решил использовать треугольные ножки длиной 6 и 7 футов. Используя теорему Пифагора, мы найдем:

Решение для C дало бы гипотенузу 9.2195444 фута, что было бы очень трудно вычислить в уме или найти на рулетке с делением в 8 или 16 дюймов.

Поэтому использование треугольников с размерами 3, 4 и 5 легко запомнить (расчеты не требуются), всегда получается идеальный прямой угол, и его легко найти с помощью обычных измерительных инструментов.

Нравится:

Нравится Загрузка…

~ by mikelindstrom, 22 января 2007 г.

Рубрика: Строительство, Геометрия

Цифровой макет

экономит подрядчику по бетону 2000 долларов в неделю

Бригады бетонных строительных фундаментов обычно укладывают фундаменты с помощью рулеток и веревок.Как только этот процесс завершен, начинается макет. «Обычно примерно в это время мы находим ошибку при раскопках или какую-то другую проблему», — говорит Крейг Поортинга из Walrite LLC Colorado Foundation Contractors. «Ребята тратили большую часть дня на закапывание материалов в землю и выясняли, что фундамент неправильный, поэтому мы потратили впустую весь этот труд, чтобы добраться до этой точки. При оплате от 30 до 35 долларов в час плюс страховка и т. д. с командой из трех или четырех человек это быстро складывается».

Если проблем не обнаружено, фундамент снова разбивается, но на этом этапе часто обнаруживаются ошибки, потому что «математика была сделана командой, а не системой.«Разметка с помощью рулеток и веревок оставляет много места для человеческих ошибок, — отмечает Поортинга.

Теперь у Поортинга есть новый инструмент, который он находит хорошее применение — роботизированный тахеометр Leica iCON robot 50. Он отмечает, что по-прежнему находит ошибки, но их гораздо легче найти. «В девяноста девяти процентах случаев это ошибка, сделанная на чертежах инженером. Если вы посмотрите на категорию ошибок до того, как мы начали использовать роботизированные тахеометры, 99 процентов были ошибками компоновки», — говорит он. «Очень редко я даже сейчас нахожу ошибки. Из 100 тонов, которые я делаю, я найду одну ошибку. Однако, когда вы работаете с рулетками и струнами, вы делаете ошибки каждый день».

Использование этой технологии также позволило Walrite работать в некоторых погодных условиях, которые были бы очень сложными при использовании традиционной рулетки и струнного метода. «Когда вы используете струну длиной от 60 до 70 футов при скорости ветра 20 миль в час, вы боретесь со стихией», — говорит Поортинга. «С полными роботизированными станциями вы можете продолжать двигаться вперед, если не идет проливной дождь.Я просто слежу за тем, чтобы машина не опрокинулась, чтобы ветер не мешал нашей работе».

Роботизированный тахеометр повышает эффективность бетонных работ

Использование технологии роботизированного тахеометра сделало работу намного проще и эффективнее, потому что теперь бригада может просто строить и разбивать без дополнительных шагов, связанных с компоновкой с участием нескольких членов бригады. «Мы строим без необходимости разбирать, потому что после макета мы видим вещи, которые не подходят», — отмечает Поортинга. «Нет никаких укусов, которые нужно запускать, или дополнительных кольев, которые нужно вбивать в макет.Любые ошибки в макете формы исправляются до окончательного квадрата. Сейчас это сделать намного проще, чем позже. Меньше трудозатрат на перемещение и регулировку стен, чтобы получить квадратную форму, а также проще оборудование».

Бетонные работы физически утомительны для членов бригады, говорит Поортинга. Роботизированная система устраняет большую часть физической работы, точно разрабатывая проект. «Экипаж может видеть его именно таким, каким он должен быть на земле», — говорит Поортинга. «Они могут видеть, вокруг каких точек они должны строиться.Представьте, что вы держите палку с компьютером и ходите, пока она не покажет ноль-ноль, отмечаете ее как точку, а затем вбиваете гвоздь в землю. Все, что вам нужно сделать, это настроить машину и начать ходить. Он говорит вам, куда вам нужно идти».

Это означает время, сэкономленное на стройплощадке. По оценкам Поортинга, на более простых работах он сократил время трех членов бригады на 30 минут каждый. Для нестандартных домов экономится в общей сложности шесть человеко-часов с тремя членами экипажа в час каждый.«А теперь добавьте к этому простоту работы и отсутствие необходимости разбирать и ремонтировать вещи, и мы увидим существенную экономию», — говорит Поортинга.

Цифровой макет обеспечивает быструю окупаемость инвестиций

Портинга говорит, что Walrite смогла окупить инвестиции в течение двух месяцев после использования роботизированного тахеометра. В настоящее время компания находится на стороне прибыли, экономя от 300 до 400 долларов на каждом рабочем месте, в среднем примерно на одно задание в день. Это дает экономию от 1500 до 2000 долларов в неделю.

«Для меня это ежедневная экономия», — говорит Поортинга. «Я не только экономлю на тех частях работы, которые им больше не нужны, но и могу заставить их сосредоточиться на других частях работы, которые делают ее лучше. Вместо того, чтобы трое парней вместе занимались макетом, один может сделать это, а другие ребята сосредоточатся на других деталях работы, таких как сборка фундамента и проверка того, что мы не пропускаем капли».

Хотя компания еще не участвовала ни в одном проекте с требованиями BIM, Поортинга видит ценность перехода на рабочий процесс BIM.На данный момент достаточно, чтобы строители и домовладельцы заметили технологию. «Когда они видят, как я выхожу с этим оборудованием, я получаю огромные комплименты и слышу, как некоторые говорят: «Я так рад это видеть», — говорит Поортинга. «Это дает им уверенность в том, что я делаю, и в том, что с помощью этой технологии я смогу предоставить им наилучший продукт».

СВЯЗАННО: узнайте, как начать работу с BIM с цифровой компоновкой

Поортинга говорит, что ему звонили строители и потенциальные клиенты, которые указывали на то, что он использует роботизированные тахеометры, и указывали, что они хотели бы работать с Walrite, потому что это поможет с некоторыми сложными проектами. Он вспоминает инженера, который позвонил ему во время работы над очень подробным и сложным проектом — дом с четырьмя изломами под углом 15 градусов. «Он сказал: «Теперь, когда у вас есть эта машина, для вас не будет проблемой сделать это», — говорит Поортинга. «Они звонят мне, потому что знают, что не получат ошибочного звонка. Дома становятся сложнее. Люди ищут в доме больше, чем просто квадратную коробку. Они меняют ракурсы и привносят детали в дом. Эта машина [роботизированные тахеометры] снимает страх с некоторых из этих нестандартных домов.Вместо нескольких дней действительно сложный дом можно построить за два-три часа».

Поортинга говорит, что если он видит недостаток в своем бизнесе или есть что-то, в чем он не уверен, он хочет это изменить. «Если я смогу победить это, я смогу стать лучше в своем бизнесе, взяв эту слабость и попытавшись ее преодолеть», — говорит Поортинга. «Роботизированный тахеометр устраняет часть этой слабости. Когда вы делаете основу, намного проще не иметь веревки повсюду. Рулеток нет, и мы не пытаемся постоянно убираться друг от друга.

Как спланировать здание или фундамент

В этой статье сегодня мы поговорим о Как спланировать здание | Как заложить фундамент  | Методы построения макета | Макет Строительного Офиса | Инструменты построения макета | Как выровнять план фундамента | Выход из здания | Установка фондов | План здания

Что такое планировка здания?

После окончательной доработки плана здания и проектирования конструктивных элементов, включая фундаменты, можно начинать строительные работы.

После этого первым этапом строительства  будет расчистка площадки. Затем были отмечены фундаментные траншеи, которые будут раскопаны. линии раскопок , отмеченные на месте, известны как план здания. Как заложить фундамент


Планировка здания Как разместить здание или фундамент » вики полезно Методы построения макета
  • Разметка здания после переноса архитектурного предложения из чертежа в землю. В нем устанавливаются точки расположения границ участка , колонны, фундамент, осевая линия стены и другие необходимые данные и уровень.
  • Вся структура будет расположена по адресу из-за первоначального расположения . Точная разметка является ключевой частью этой строительной работы, а ошибки  обходятся очень дорого, и на их исправление требуется так много времени .
  • Положение и ориентация конструкции, как правило, подробно описаны в инженерном чертеже , и он показал , как будет организована компоновка.
  • контрольные точки конструкции отмечены . После этого будут выполняться все операции. Как заложить фундамент

Шаг 1. Временный контрольный показатель

  • Временная отметка  – это фиксированная  точка с известной отметкой . Это фиксированная точка, с которой начинаются все работы, связанные с уровнем.
  • После этого в указанное место ставится колышек или стальной уголок.
  • Временным репером обозначены все чертежи с уровнями и вертикальными размерами , выраженными в метрах с точностью до трех знаков после запятой. Как заложить фундамент

Шаг 2. Базовая планировка здания

  • Все, что нужно сделать, это создать базовый план.
  • Базовая линия представляет собой  прямую опорную линию,  относительно которой расположены угла здания. Как заложить фундамент
  • Иногда совпадает с строительной линией , но не создает никаких проблем.

Шаг 3. Горизонтальные элементы управления

  • Горизонтальный контроль — это точки, которые также известны как координаты в отношении конкретных вопросов. Инструменты для компоновки конструкции
  • Контрольные точки следует использовать так, чтобы каждая точка плана могла располагаться на земле. Схема строительного офиса

Этап 4. Вертикальные элементы управления
  • Контрольные точки по вертикали указываются на вертикальных опорных точках — часто это деревянная стойка в бетоне.
  • Эти уровни обычно устанавливаются на этапе нивелирования с помощью теодолита. Схема строительного офиса

Что такое метод планировки здания?

  • Сначала необходимо разметить план здания и привязать линию к угловым столбам , гвоздь в верхней части столба.
  • Теодолит помещается для нахождения углов под углом 90 градусов  после этого дальномерная рейка  требуется для нахождения прямой линии между двумя точками.
  • Угловые стойки обычно представляют собой деревянные стойки обычно размером 50 мм x 50 мм, установленные в земле и отмеченные гвоздем в центре центра.
  • Контуры отмечены сухим порошком извести.
  • Профильные доски
  • устанавливаются на высоте  0,6-1 метр.
  • Если контур здания сложнее, чем простой прямоугольник , то необходимо исправить некоторые точки.
  • Иногда для неправильной формы здания сначала делают большой прямоугольник, который будет охватывать все здание.После того, как будет сделано отчислений, можно будет сделать альтернативу для получения макета. Схема строительного офиса

Для создания макета здания необходимо выполнить несколько шагов. Эти шаги —

  • Траншеи
  • Земляные работы пониженного уровня
  • Инструменты для компоновки каркасных зданий

Шаг 1. Траншеи Планировка здания
  • Разметка траншей выполнена для земляных работ . Земляные работы выполняются для  выемки стен, траншей и т. д.
  • Далее нам нужно узнать положение траншеи, ширину, глубину.  Профильные доски должны храниться на расстоянии 2 м от траншеи.
  • Колышки
  • устанавливаются на дне траншеи, чтобы отметить верхнюю часть бетонной полосы.
  • С помощью спиртового уровня углы стены переносятся  с пересекающейся линии на точки раствора в фундаменте.
  • Когда мы роем траншеи, нам нужно выполнять всю работу с большой осторожностью; специально есть возможность бокового обрушения. Инструменты для компоновки конструкции

Этап 2. Земляные работы на пониженном уровне
  • Пониженный уровень устанавливается  исходя из базового уровня . Угловые столбы имеют фиксированный контур зоны раскопок, но отмечены песком.
  • После контроля глубины котлована устанавливаются направляющие.
  • После этого путешественник контролирует выкопанные уровни между досками профилей.
  • Наконец, желаемый рост путешественника до уровня смотровой рейки за вычетом уровня формации раскопанной площади. Установка фундамента

Этап 3. Каркасное здание
  • Каркасное здание является одним из зданий, которые относятся к сети . Точки пересечения линии сетки отмечены как центральная точка.
  • Сетка устанавливается с помощью теодолита , а пересечение отмечается колышками.
  • После установки сетки можно приступать к земляным работам. Установка фундамента

Контрольные линии строительства

Контрольные линии используются для расчета горизонтального выравнивания, вертикального выравнивания и виража. Линии управления используются в строительстве для разных целей. Типы линий управления

  • Линия контроля вертикального выравнивания.
  • Линия контроля горизонтального выравнивания.
  • Линия управления тангенциальным профилем.
  • Истинная контрольная линия.
  • Зафиксировал контрольную линию. Установка фундамента

Иногда для одной цели используется несколько линий управления. Иногда контрольные линии требовали некоторых указаний. Как выровнять план фундамента


Строительная схема

План строительства с возможностью установки над и под землей Расположение конструкции, которая будет построена.

Строительная компоновка обеспечивает точную и надежную работу по планированию горизонтальных размеров, измерений высот и аналогичных данных. Как выровнять план фундамента

Схема построения  иногда обнаруживает проблемы до того, как они возникнут.  Схема строительства также  включает в себя будущие раскопки . Заявка на строительную схему-

  • Схема здания
  • Бордюр и желоб
  • Канализация, водоснабжение, ливневая канализация и коммунальные услуги
  • Схема расположения кессонов и колонн
  • Окончательная оценка
  • Дорожные работы Как выровнять план фундамента

Часто задаваемые вопросы

Что такое планировка зданий?

План здания или сооружения показывает план его основания на поверхности земли по его чертежам, чтобы можно было производить земляные работы именно там, где это необходимо, и точно указать положение и ориентацию здания.

Как построить макет?

Для простого макета здания, такого как прямоугольник, контур здания отмечается линией, привязанной к угловым стойкам. Гвоздь в верхней части столба также можно использовать для крепления линии. Теодолит, строительный угольник или строительный угольник используются для выключения углов 90 градусов для остальных углов.

Что такое метод планировки здания?

План здания или сооружения представляет собой план его основания на поверхности земли по его чертежам.Таким образом, земляные работы могут быть выполнены именно там, где это необходимо, а положение и ориентация здания точно указаны.

Что такое план здания?

План здания или сооружения представляет собой план его основания на поверхности земли по его чертежам. Так что земляные работы могут быть выполнены именно там, где это необходимо, а положение и ориентация здания точно указаны.

Что такое методы построения макета?

Разметка здания — это процесс переноса архитектурных предложений с чертежей на землю.Он устанавливает точки расположения границ площадки, фундаментов, колонн, осевых линий стен и других необходимых конструктивных элементов. Кроме того, он устанавливает правильную протяженность, угол и уровень здания.


ДРУГИЕ ПОЧТЫ:

Заявление о методе применения системы гидроизоляции кровли

Как рассчитать вираж на дороге | Цель | Формула | Методы

Количество цемента, песка и воды, необходимое для штукатурных работ Оценка

Как рассчитать количество кирпичей в одном кубическом футе, стене, комнате и здании

Что такое скрытый луч или скрытый луч | Преимущества и недостатки


Заключение:

Полная статья о Как спланировать здание | Как заложить фундамент  | Методы построения макета | Макет Строительного Офиса | Инструменты построения макета | Как выровнять план фундамента | Выход из здания | Установка фондов | План здания .  Благодарим вас за полное прочтение этой статьи на платформе « Гражданское строительство » на английском языке. Если вы считаете этот пост полезным, помогите другим, поделившись им в социальных сетях. Если какая-либо формула BBS отсутствует в этой статье, сообщите мне об этом в комментариях.

3 причины, по которым теорема Пифагора используется на уроках конструирования

Любое здание, которое вы видите — будь то дом, офисное здание или промышленный комплекс — нуждается в прочном фундаменте, прежде чем что-либо еще может быть возведено.При закладке фундамента строители часто используют теорему Пифагора (произносится как pie-thag-or-ee-an), чтобы убедиться, что углы углов правильные. Это математическое правило существует уже более 3000 лет и уходит своими корнями в Древнюю Грецию. Это может показаться немного пугающим, но на самом деле этому довольно легко научиться.

Если вы думаете о том, чтобы записаться на программу обучения строительству, изучение теоремы Пифагора будет полезным дополнением к вашему списку новых навыков.Читайте дальше, чтобы узнать больше о теореме Пифагора и о том, как вы будете использовать ее в своей строительной карьере!

1.

На занятиях по построению научат использовать теорему Пифагора для получения правильных углов!

Одна из вещей, которую вы узнаете на уроках по конструированию , это то, что теорему Пифагора можно использовать практически в любое время, когда вы работаете с измерениями. Когда вы работаете с любым приложением, где вы знаете размеры двух сторон или угол 90 градусов, можно применить теорему Пифагора, чтобы определить, является ли ваш угол точным.

Допустим, вы работаете над строительным проектом, который требует от вас создания приложения с точным углом 90 градусов. Если вы укладываете бетонную плиту или устанавливаете лестницу, вам нужно убедиться, что ваши углы ровные. Теорема Пифагора утверждает, что два прямых угла можно точно измерить, если добавить третью линию, которая их соединяет, образуя треугольник.

Представьте себе треугольник, две стороны которого соединяются под углом 90 градусов. Назовем эти ноги ногой A и ногой B.Ветка C — это третья ветвь, соединяющая первые две, и квадрат C (CxC) должен быть суммой ветвей A в квадрате (AxA) и в квадрате B (BxB). Другими словами: А2 + В2 = С2. Если числа не складываются, то у вас неровный угол!

2. Обучение строительству научит вас закладывать фундамент с помощью теоремы Пифагора

Вы можете закладывать бетонные фундаменты или «фундаменты» новых зданий после того, как закончите строительных курса , и это одно из приложений, где использование теоремы Пифагора может быть чрезвычайно практичным для создания квадратных углов в 90 градусов.Многие профессиональные строители укладывают прямые углы, используя всего несколько отрезков веревки.

Как только фундамент здания заложен под правильным углом, остальная часть конструкции может встать на свои места!

Когда вы знаете размеры угла, где будет построена стена, вы можете использовать два отрезка веревки или веревки, чтобы представить их. Третий разрез должен равняться сумме первых двух разрезов, что позволит равномерно соединить все отдельные струны на концах. Используя таким образом теорему Пифагора, вы гарантированно получите идеальный угол в 90 градусов.

3. Существует множество применений теоремы Пифагора после обучения конструированию

Если учесть, что теорема Пифагора включает в себя работу с прямыми углами, вы можете себе представить, сколько приложений она имеет в мире строительства. Он используется архитекторами, инженерами, плотниками, малярами и рядом других специалистов на строительных площадках на многих этапах строительного процесса.

После того, как фундамент нового здания заложен и начинается возведение каркаса, вам все равно придется рассчитывать прямые углы для целого ряда других работ.Теорему Пифагора можно использовать для построения лестниц, крыш и даже можно использовать для расчета угла для безопасного размещения лестницы, когда вам нужно работать на высоких участках. Это одно из самых популярных математических правил, потому что оно пригодится в любое время, когда вам нужно создать угол 90 градусов.

Хотите обучение строительству, которое научит вас методам, необходимым для успешной карьеры?
Посетите институт PAT для получения дополнительной информации!

Теорема Пифагора и столярное дело

Современное плотницкое дело становится намного проще, когда к поставленной задаче применяется теорема Пифагора. Каркас крыши, квадратная форма стен и фундамент основаны на этом основном принципе математики.

Основы теоремы

В геометрии эта теорема утверждает, в прямоугольном треугольнике квадрат гипотенузы равен сумме квадратов двух других сторон. В прямоугольном треугольнике один угол равен 90 градусов. Гипотенуза находится на противоположной стороне прямоугольного треугольника.

Вот формула теоремы Пифагора. a в квадрате + b в квадрате = c в квадрате В этой формуле c представляет длину гипотенузы, a и b — длины двух других сторон. Если известны две стороны прямоугольного треугольника, можно подставить эти значения в формулу, чтобы найти недостающую сторону.

Квадратность зданий с помощью теоремы Пифагора

Теорема является наиболее точным методом для создания квадратных углов 90 градусов. Это то же самое, что старый столярный трюк 3 — 4 — 5, только более точный, потому что можно найти точные углы.

Обычно в столярных изделиях точки a и b известны, поэтому все, что вам нужно сделать, это найти c . Вот аккуратный маленький калькулятор, который вы можете использовать для упрощения математики.

( а 2 + б 2 = в 2 )

2 + 2 =

Допустим, у вас есть размер 16 x 14 футов, который вам нужно выровнять. если ты введите 16 и 14 в калькулятор и нажмите решить, вы получите ответ 21.2602916254693 . Это число бесполезно, пока мы не переведем его в футы и дюймы.

Ниже приведены шаги, необходимые для преобразования этого числа в футы и дюймы с помощью обычного калькулятора .

    Отбросьте 21 , что соответствует 21 футу .
    Округлите десятичную запятую до четырех знаков, так что .2602916254693 станет .2603 .
    Введите .2603 в калькулятор и умножьте на 12 — .2603 x 12 = 3,1236 дюйма .
    Введите . 1236 в калькулятор и умножьте на 16 — .1236 x 16 = 1,9776 16-й дюйма .
    Круглый 1.9776 до 2/16 или 1/8″ .

Таким образом, ответ равен 21′ 3 1/8″ .

Использование обычного калькулятора

Теорему Пифагора можно также использовать с обычным калькулятором, если он оснащен функциональной клавишей извлечения квадратного корня. Ниже приведена последовательность нажатий клавиш с использованием пример 16 на 14 футов.

16 x = 256 MS (сохранение памяти) 14 x = 196 + MR (вызов памяти) = 452 sqrt (Квадратный корень) 21.2602916254693

Вот несколько практических задач. Хотите попробовать свои силы?

32 фута x 42 фута = Ответ

44′ x 24′ = Ответ

62′ x 28′ = Ответ

Если вы все сделали правильно, поздравляем, теперь у вас есть новый столярный трюк в рукаве.

Construction Master Calculator

Этот калькулятор значительно упрощает этот процесс по сравнению с двумя ранее упомянутыми методы. Вот единственные нажатия клавиш, необходимые для тех же результатов. Высота 16 футов 14 Feet Run Diag 21′ 3 1/8″ .

Вот как эта теория применяется к каркасу крыши.

Происхождение теоремы Пифагора

Около 2000 г. для своих полей.Они взяли веревку, завязанную на 12 равных частей, и натянули ее вокруг три ставки, расположенные треугольником. Когда у них было 3 длины между двумя кольями, 4 длины между следующими двумя и 5 длинами назад до начальной точки гипотенуза справа образовался треугольник.

Человек по имени Пифагор прославился тем, что сформулировал теорему, однако это, конечно, было известно раньше. Он был греческим философом и математиком, родившимся около 530 г. до н.э. Он основал братство пифагорейцев в Кротоне, Италия. среди аристократов этого города.Горожане стали подозревать братство и убил большинство его членов в ходе политического восстания. Неизвестно, бежал ли он город до восстания или был убит в нем.

Ссылки на соответствующие страницы Carpentry Pro Framer


.
