Ремонт дефектов бетона с оголением арматуры

Выбор способа и методов ремонта бетона с оголением арматуры зависит от степени разрушения конструкции. В зависимости от глубины дефектов бетона можно выделить следующие степени разрушения конструкции:

• поверхностные разрушения до 20 мм
• средняя степень разрушения 20-40 мм
• высокая степень разрушения 40-100 мм
• очень высокая степень разрушения более 100 мм

Поверхностные разрушения до 20 мм, как правило, не затрагивают арматуру.

Дефекты бетона средней степени разрушения и выше диагностируют участки оголения металлической арматуры. Ремонт дефектов в этом случае требуется производить с устройством антикоррозийной защиты металлической арматуры, а в иных случаях с заменой самой арматуры или ее части.

Защита арматуры от коррозии обязательна и производится до укладки ремонтных материалов.

Это значительно уменьшает вероятность образования нового коррозионного слоя в результате воздействия на арматуру влажности, агрессивных сред и т.д. Для защиты арматуры от коррозии применяются пассивирующие составы, которые создают на поверхности металла препятствующий коррозии защитный слой.

В системе ремонтных и гидроизоляционных материалов «КТтрон» для защиты арматуры от коррозии служит состав «КТтрон-праймер».

Выбор технологического решения для ремонта дефектов бетона с оголением арматуры

Выбор технологического решения по ремонту конструкции при наличии участков оголения арматуры зависит от степени коррозии (см. таблицу 1).

Таблица1 – Выбор технологического решения ремонта конструкции в зависимости от степени коррозии арматуры

Степень коррозии арматуры	Технологическое решение
1-5 %	Удаление продуктов коррозии с арматуры. Защита арматуры от коррозии. Восстановление защитного слоя бетона без требования усиления конструкции.
5-30 %	Удаление продуктов коррозии с арматуры. Защита арматуры от коррозии. Восстановление бетона с усилением конструкции (без дополнительной установки арматуры).
>30 %	Удаление продуктов коррозии с арматуры. Установка дополнительной арматуры или замена существующего арматурного каркаса. Защита арматуры от коррозии. Восстановление бетона с усилением конструкции.

Технология ремонта дефектов бетона с оголением арматуры

Технология ремонта дефектов бетона, в том числе дефектов с оголением арматуры, подробно описана в СТО КТ 62035492. 007-2014 «Материалы и системы «КТ ТРОН®» для усиления, ремонта и гидроизоляции строительных конструкций», в п. 3 Технология производства работ.

Особенности ремонта дефектов бетона с оголением арматуры

• Глубина расчистки бетона за арматурой должна быть минимум 20 мм.
• Оголенную арматуру лучше всего очищать от коррозии при помощи пескоструйного аппарата.
• При отсутствии такой возможности, следует очистить арматуру от следов коррозии металлическими щетками, промыв дополнительно струей воды под давлением 300 атм.
• При разрушении арматуры более чем на 30 %, следует ее заменить на новую.
• На очищенную арматуру следует нанести защитный состав «КТтрон-праймер».

Произвести укладку ремонтного материала, необходимого для конкретного технологического решения, одним из двух методов:

1. Заполнить полость дефекта тиксотропным материалом «КТтрон-3», «КТтрон-3 Т500» или «КТтрон-4 Т600» методом послойного нанесения (см. рисунок 1). При этом толщина каждого слоя должна быть не более 30 мм.




   а)                                                              б)                                                               в)

   а) – дефект строительной конструкции с оголением арматуры
   б),в) – вскрытие и ремонт дефекта

   1 – строительная конструкция; 2 – арматура; 3 – материал «КТтрон-праймер»;
   4 – материал «КТтрон-3», «КТтрон-3 Т500» или «КТтрон-4 Т600»
   Рисунок 1. Ремонт дефектов бетона с оголением арматуры тиксотропными материалами

2. Заполнить полость дефекта методом заливки литьевым материалом «КТтрон-3 Л400», «КТтрон-3 Л600» или «КТтрон-4 Л600» (см. рисунок 2).




   а)                                                              б)                                                               в)

   а) – дефект строительной конструкции с оголением арматуры;
   б),в) – вскрытие и ремонт дефекта;

   1 – строительная конструкция; 2 – арматура; 3 – материал «КТтрон-праймер»;
   4 – опалубка; 5 – материал «КТтрон-3 Л400», «КТтрон-3 Л600» или «КТтрон-4 Л600»


   Рисунок 2. Ремонт дефектов бетона с оголением арматуры литьевыми материалами.

Указанные материалы относятся к категории материалов для конструкционного ремонта. Применение данных ремонтных материалов позволяет восстанавливать не только геометрические размеры конструкций, но и их несущую способность. В восстановленной конструкции основа и ремонтный материал работают как единое целое.

Для более полного совпадения характеристик ремонтного материала с основанием следует придерживаться следующего правила. Для ремонта бетонов с марочной прочностью ниже М300 следует применить материалы «КТтрон-3» и «КТтрон-3 Л400». А для более прочных оснований применить материалы «КТтрон-3 Т500», «КТтрон-3 Л600», «КТтрон-4 Т600», «КТтрон-4 Л600».

Арматура для фундамента

Для строительства при высокорасположенных грунтовых водах либо проблемном основании целесообразнее применять монолитный армированный фундамент. Он поможет создать широкую, надёжную основу, сильно не углубляя конструкцию.

Также за счёт своего свойства ровно распределять нагрузку он применяется для возведения тяжёлых строений из бетона, кирпича и т. д., где любой сдвиг может вызвать трещину в стене.

Для создания монолитного армированного фундамента используется арматурная сетка либо арматура, заливаемая бетонным раствором. Такой вид фундамента равномерно распределяет нагрузку всей конструкции и отличается простой технологией выполнения. Но также данная технология имеет некоторые минусы в виде большого объёма расходуемых материалов.

Важной частью ленточного монолитного железобетонного фундамента является арматура. От её выбора будут зависеть прочность и устойчивость конструкции. Как и большинство строительных материалов, арматура делится на виды, от которых зависит её предназначение:

• гладкая арматура;
• рифлёная арматура.

Гладкая арматура применяется для создания ненапрягаемых арматурных каркасов в стенах. Она обладает повышенной гибкостью и свариваемостью, поэтому хороша в применении как монтажный, конструктивный и поперечный материал.

Но такая арматура не подходит для возведения несущих конструкций, в том числе фундаментов, из-за своего свойства увеличения длины при растяжении и плохого сцепления с бетоном.

Для закладывания фундамента используется арматура рифлёная. Она имеет ребристую поверхность, что позволяет ей увеличить сцепление с бетонной основой. Поскольку рифлёная арматура принимает на себя всю растягивающую нагрузку, как правило, она толще монтажной арматуры. Рифлёная арматура надёжно упрочняет бетонную основу, делая её невосприимчивой к механическим и погодным явлениям.

Арматура класса A3 (А400) изготавливается из низколегированной и углеродистой стали высокого качества. Такой вид арматуры обычно выполняется с периодическим нанесением профиля с резьбой в одном направлении либо в разных — с одной и другой стороны. Но по требованию заказчика она может поставляться и гладкой.

Использование в железобетонном фундаменте изделия  класса A3 не просто обеспечивает строению высокую устойчивость и идеальное распределение массы строения по основе, но и обладает высокой устойчивостью к окислению и коррозии. Сопротивляемость к погодным и механическим воздействиям также повышена, благодаря содержанию в их составе легирующих элементов.

Марка A3 широко используется во многих отраслях промышленного строительства, в сооружении мостов, жилых многоэтажных домов и т. д. Поэтому арматура данной марки идеально подойдёт для укрепления несущей части загородного дома. Монолитный железобетонный фундамент с применением этого класса арматуры прослужит долго, обеспечив строению необходимую устойчивость.

советы профессионалов. Как просверлить отверстия в бетонной поверхности? Как рассверлить отверстие в бетоне большим диаметром

Отверстия в бетоне необходимы для проведения, установки коммуникаций. Работы отличаются обилием пыли, шума, высокими трудозатратами, требуют качественного электроинструмента. Чтобы просверлить отверстие в этом материале, следует учесть, что каждая дырка в силовом каркасе здания снижает его прочность, чревата повреждением расположенных внутри инженерных систем (преимущественно электропроводки, вентканалов), травмоопасна.

Сквозные отверстия при низком качестве инструмента вызывают осыпание прилежащих участков стен на выходе сверла/коронки с их обратной стороны. Требуется дополнительная отделка, увеличиваются сроки работ.

Техника безопасности при изготовлении отверстий в бетоне

Силовой каркас здания из железобетона представляет собой прочный неоднородный материал. Внутри него расположена металлическая арматура, гравий либо щебень различных фракций. Поэтому просверлить отверстие без соблюдения ТБ – значит подвергнуть себя, окружающих коллег риску получения травм. Специалисты рекомендуют соблюдение следующих требований при бурении/сверлении ж/б конструкций:

• использование средств защиты – спецодежды в сочетании с очками/маской, лепестковым респиратором, каской;
• установка ограждений: при сквозном бурении, когда рабочий не видит противоположную сторону стены, возможен риск обрушения кусков на прохожих либо его коллег;
• использование надежных лесов: без них работа на высоте больше полутора метров запрещена, так как не обеспечивается устойчивость оператора, при использовании стремянок необходимо укрепить их упорами.

Чтобы просверлить отверстие в бетоне, необходимо изменять обороты дрели, перфоратора, специального алмазного станка плавно, применять только двуручный инструмент. Наличие штукатурки резко повышает риск разрушения внутренних коммуникаций. Поэтому, прежде чем просверлить отверстие в несущей конструкции здания, необходимо удостовериться в их отсутствии.

Сверление перфоратором в ударном режиме допускается только при использовании в качестве рабочего органа бура, сверла. Если в бетон погружается коронка, применяется вращение без удара. Инструмент в состоянии просверлить отверстие, качественно перерезать внутреннюю арматуру, камни.

В отличие от обычного бура, который разрушает вкрапления щебня за счет удара, не в состоянии просверлить арматуру. Чтобы просверлить монолитную стену, необходимо изучить расположение швов. Именно в них чаще скрывается внутренняя разводка силового кабеля, газовые, канализационные трубы.

Вернуться к оглавлению

Технологии изготовления отверстий в бетоне своими руками

В процессе строительства, отделки зданий возникает потребность в изготовлении глухих либо сквозных дырок разного диаметра. Глухие отверстия создаются для крепежа, их диаметр ограничен 2-16 мм. При этом важным фактором является соответствие заявленному диаметру. В противном случае в разбитых отверстиях пластиковые дюбели для саморезов, гвоздей будут со временем расшатываться, снижая прочность фиксации настенных шкафов, гардин, трубопроводов, элементов декора.

Для сверления глухих отверстий большого диаметра либо сквозной проходки ж/б стен для ввода коммуникаций применяются коронки. Они представляют собой цилиндр, одна сторона которого крепится хвостовиком в патрон дрели, перфоратора, вторая имеет победитовые либо алмазные коронки, приваренные к ней. В среднюю часть конструкции устанавливается победитовое сверло для придания направления.

Сверление буром либо сверлом приводит к разрушению всего объема бетона в месте контакта инструмента с конструкционным материалом. При наличии внутри ж/б конструкции арматуры пройти ее буром невозможно, отверстие переносится в сторону.

Сверление отверстий в бетоне коронкой отличается от предыдущего способа:

• бетон разрушается только по периметру отверстия;
• внутри коронки остается бетонный цилиндр.

Поэтому после достижения необходимой глубины глухого отверстия внутренний бетонный цилиндр остается связанным со стеной задним торцом. Для удаления его из дырки используются разрушающие методы: зубило с молотком или перфоратор. Бетонные цилиндры при сквозном сверлении удаляются из инструмента легкими ударами киянки по корпусу

Сверление отверстий в бетоне производится следующими инструментами:

• сверло ударное спиральное – чаще применяется для глухих отверстий, диаметр твердосплавных вкладышей наконечника всегда больше спирального тела инструмента, хвостовик круглый, не предназначенный для работ в бетоне перфоратором с SDS патронами;
• спиральный бур – вместо победита используется циркониевый либо вольфрамовый наконечник (напыление), хвостовик с проточками подходит только для SDS патронов (модификаций Max, +), обеспечивается беспыльное, малошумное бурение;
• алмазная коронка – инструмент большого диаметра исключительно для высокооборотного вращательного бурения.

В маркировке ударно-спирального сверла указывается калибр, а не диаметр. Это расстояние между выступающими краями напаек/вкладышей. Сверление отверстий этим инструментом производится в следующих режимах:

• 800-1200 оборотов для диаметров в пределах 4 мм;
• 300-500 оборотов для диаметров 5-13 мм.

Даже наличие красной маркировки наконечника этого инструмента не гарантирует соответствие материала наконечника заявленному производителем металлу. Дешевая некондиция при первом же использовании складывается в непонятную конфигурацию, становится непригодной для работ.

Циркониевые, вольфрамовые буры пригодны для следующих режимов работ:

• 60-100 оборотов при диаметре 42-76 мм;
• 150-400 оборотов для диаметров 4-60 мм.

Длина бура может достигать 1 м, незначительное количество пыли при работе этим инструментом позволяет не выносить мебель из комнаты. Разрушаемый бетон «вытекает» из отверстия струйкой по спиральным каналам, собирается на подстеленную пленку, бумагу.

Профессионалы изготавливают глухие отверстия для подрозетников большого диаметра за несколько секунд. Домашний мастер, не имеющий регулярной практики работ подобным инструментом, чаще всего рискует повредить коронку при малейшем перекосе. Рабочими режимами при использовании коронок являются 2 000-3 000 оборотов для любых диаметров. Достоинством коронки является качественное перерезание арматуры любого диаметра, гранитного, базальтового щебня внутри бетона при высоких скоростях резания.

• бур трубчатый сегментированный – сложен в работе, применяется специалистами на участках с высокой вероятностью присутствия толстой арматуры;
• бур корончатый с центратором – твердосплавная модификация, внутри которой по центру расположено сверло, облегчающее задание направления, снижающее чувствительность к нажиму, перекосам рабочего органа; данные варианты не годятся для резки арматуры.

Последние модификации коронок эксплуатируются при 600-1200 оборотах, при контакте с арматурой зубья осыпаются мгновенно. Поэтому перед бурением стены тщательно исследуются специальным инструментом на наличие армопояса.

Каждый из нас неоднократно сталкивался с необходимостью крепления на стенах различных предметов, которые вносят в интерьер разнообразие, создают уют, или просто напоминают о приятных моментах жизни. Чаще всего приходится крепить на бетонную поверхность светильники и бра, картины и фотографии, зеркала и полки, устанавливать кондиционер, или телевизор. Если в случае с небольшой картиной, или фотографией можно обойтись вбиванием гвоздя в стену, то когда вопрос стоит о более массивных и тяжелых предметах, встает вопрос сверления отверстий. Во избежание недоразумений при работе с бетоном, например, поломки сверла, затупления его же, стоит грамотно подготовить перегородку, выбрать качественный инструмент и корректно подобрать сверло.

Выбор инструмента и работа с ним

Выбирая инструмент в целях просверлить отверстие, следует понимать, что от него зависит ваша работа. Хорошая дрель аккуратно сверлит бетонную стену, либо другой нужный материал, упрощает процесс сверления, в то время как плохая потребует больших временных затрат, может не справиться с задачей, либо усложнит ее. На что нужно обратить внимание, выбирая дрель:

• Имеется ли возможность смены скорости сверления? – этот пункт важен, поскольку коррекция скоростного режима обеспечит аккуратную работу сверла, помогая ему не повредить поверхность.
• Есть ли возможность ударного сверления и регулировки глубины? – ударное сверление может применяться на проблемных участках, размягчая их.
• Возможно ли удерживать дрель обоими руками? – дрель нелегкий инструмент и потому следует отдавать предпочтение моделям, которые оснащены ручками.
• Удовлетворительна ли мощность инструмента для вашей работы?

Определившись с дрелью, до начала работы нужно наловчиться ее держать. Для этого следует взять дрель в одну руку, будто пистолет, вторую руку расположите на рукоятке инструмента (если она не предполагается конструкцией, рука размещается возле патрона). Держать дрель необходимо в руках строго горизонтально, чтоб отверстие не получилось с перекосами и под неправильным углом. Прежде чем включить дрель, подождите, пока она станет температуры окружающей среды. Резкие перепады температур могут спровоцировать появление конденсата. Если во время работы вы решите отдохнуть – отключите инструмент от сети.

Подготовка поверхности

Необходимо помнить, что стена рыхлее, чем следующие слои.

Прежде чем приступить к сверлению, нужно убедиться, что в выбранном месте перекрытия нет проводки, труб, электрических кабелей. Справиться с этой задачей поможет металлоискатель, так как он реагирует на цветные металлы, железо и сталь.

Проигнорировав это условие, вы можете наткнуться на арматуру, повредить сверло, либо кабели/трубы, которые были спрятаны в перекрытии. Если данный участок удовлетворяет все вышеперечисленные требования, то на стене намечается точка, а после – в ней проделывается небольшое углубление на медленной скорости с помощью дрели. Также стоит помнить, что поверхность стены из бетона более рыхлая, чем последующие слои.

Выбор сверла

Этот пункт можно по праву считать основным, поскольку от правильно подобранного сверла зависит качество работы и сохранность самого сверла, а также аккуратность работы. Сегодня на рынке представлено огромное множество разнообразных сверл: для работы по дереву, металлу, бетону. Последние отличаются треугольным наконечником. Для поверхности из бетона лучше всего воспользоваться твердосплавным сверлом, например, победитовым. Такой вид сверла измельчает материал, не разрывая его, что является идеальным вариантом для бетонных перекрытий.

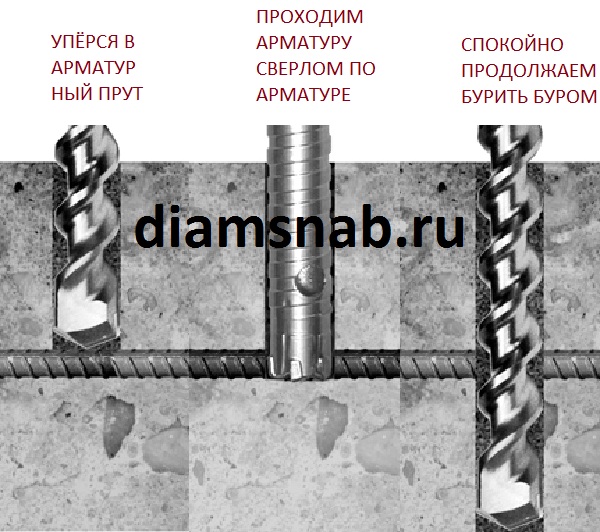

Если в процессе сверления стены сверло не идет вперед, столкнувшись с плотным участком, рекомендуется воспользоваться пробойником. Вставив пробойник в отверстие, по нему бьют молотком, пока он не начнет продвигаться вперед и не размягчит проблемный участок. После этого можно продолжать сверлить.

Следует заметить, что без пробойника с подобного рода трудностями совершенно легко справляется перфоратор, однако им выполняются отверстия, которые в диаметре превосходят 13 мм. Если вы захотите использовать при сверлении универсальные сверла, нужно помнить, что они требуют охлаждения, отключенную вибрацию и подходят только для обычной дрели.

Немного об устройстве дрели и установке сверла

Схема сверления бетонной стены.

Классическая дрель состоит из кабеля питания, кнопки, провода конденсатора, реверса, щеток и пружин, якоря, статора, редуктора и патрона, подшипников, ключа и винтов крепления. Правильно вставленное сверло повышает качество сверления, и способно обезопасить его.

Первое, что следует проверить, начиная работу с дрелью – нет ли загрязнений на самом сверле. В чистке сверл прекрасным помощником станет ветошь. Если сверло закреплено слабо, то есть риск, что оно вылетит и травмирует мастера. Соответственно, необходимо погрузить сверло максимально в патрон (до упора!).

Ни в коем случае не пытайтесь «удлинить» сверло, посредством неполного погружения в патрон!

Немаловажно следить, чтоб сверло в инструменте было закреплено строго по оси. В случае несоблюдения этого правила, сверление в бетоне будет выполнено некачественно, форма отверстия может быть непредсказуема, а причиной всех этих недоразумений станет элементарный эффект биения сверла.

Многие люди проживают в домах с , и когда возникает необходимость сделать в них отверстие, они встречаются с серьезными трудностями.

Не стоит отчаиваться и расстраиваться, если вам сразу не удалось повесить полку, светильник или шкафчик, прочтите наши рекомендации и все получится.

Есть несколько вариантов, при помощи которых можно самостоятельно просверлить бетонную стену.

Бетонные конструкции отличаются высокой прочностью, поэтому самостоятельно их сверлить достаточно сложно.

Это связно с тем, что для создания бетонных изделий используется щебень и когда во время выполнения сверления, вы на него попадаете, процесс сильно затрудняется.

Необходимость сверления бетонной стены возникает достаточно часто, это необходимо для монтажа полок, шкафчиков, кондиционера, крепление светильника, при или во время для крепления маяков.

Для решения этой задачи есть несколько способов:

• при помощи перфоратора или мощной ударной дрели;
• обычной электродрелью или шуруповертом;
• алмазным бурением.

Для проведения указанной работы не подойдет обычное сверло, необходимо приобретать инструменты, напаянные победитовым сплавом.

Следует помнить, что для стен из сравнительно мягких материалов, использовать победитовые сверла нельзя, так как отверстия получатся неровными, и стена будет разрушаться. Работать с металлом таким инструментом также нельзя.

Для создания отверстий большого диаметра или , применяются кольцевые сверла с алмазным напылением. Для применения такого инструмента необходимо использовать специальные установки, они позволяют делать отверстия диаметром до 250 мм.

Так как стоимость такого оборудования высокая, то проще нанять специалистов или можно его взять в аренду.

Чем лучше сверлить

Как уже было сказано, просверлить бетонную стену можно несколькими способами, рассмотрим каждый из них более подробно.

Перфоратором

При использовании перфоратора или ударной дрели, их надо переключить в ударный режим, вставляется рабочий инструмент с победитовым наконечником и он должен быть направлен перпендикулярно поверхности стены.

Если сверление отверстий выполняется долго, то периодически надо смачивать сверло , чтобы оно сильно не перегревалось.

После того как вы просверлили на необходимую глубину, вытягивать рабочий инструмент назад надо не выключая перфоратора . Для проведения очистки готового отверстия от пыли, необходимо несколько раз заглубить и вытащить сверло.

Обычной дрелью или шуруповертом

Если у вас нет описанных выше инструментов, то выполнить эту работу можно и при помощи обычной электродрели или мощного шуруповерта.

Для выполнения сверления, вам понадобится больше времени, чем при использовании перфоратора, но зато вы можете все сделать своими руками.

В этом случае, кроме дрели и сверла, вам понадобится еще и пробойник . Сначала в месте сверления при помощи пробойника и молотка делают небольшое углубление.

После этого вставляют в него рабочий инструмент и начинают сверлить. Если сверло остановилось, снова разбивают твердые участки пробойником и продолжают работать.

Хотя обычная электродрель или шуруповерт не подходят для работы с бетоном, но если у вас нет перфоратора, то сделать несколько небольших отверстий вы можете и этими инструментами, но надо использовать копьевидное сверло с твердосплавным наконечником, обычно его используют для кафеля.

Алмазное сверление

Это наиболее эффективный способ, при помощи которого можно просто и быстро сделать в бетонной стене дырку необходимого диаметра.

Для выполнения указанных работ потребуется специальное оборудование, состоящее их таких элементов:

1. электродвигатель;
2. стойка, которая надежно закрепляется на основании;
3. сверло-коронка.

Во время работы охлаждать сверло не надо, так на него подается вода, которая не только охлаждает инструмент, но и не дает возможность образовываться пыли.

Если работают специалисты, то вместе с указанным оборудованием они используют пылесос, при помощи которого убирают пыль и воду.

Так как цена такого оборудования очень большая , то покупать его для бытового использования нецелесообразно. При необходимости сделать отверстие большого диаметра, для этого всегда можно пригласить специалистов.

Чтобы вы смогли правильно просверлить бетонную стену, надо иметь необходимое оборудование, все работы выполнять аккуратно и придерживаться следующих рекомендаций:

• без перфоратора работу можно выполнить ударной дрелью или сверлить шуруповертом;
• не покупайте дешевые сверла, так как у них очень быстро отпадает победитовый наконечник, и они выходят из строя;
• вместо пробойника, можно использовать победитовый инструмент, одним вы будете разбивать щебень, а вторым, вставленным в обычную электродрель, сверлить;
• для работы с бетоном у перфоратора должен быть патрон SDS-plus;
• учитывайте размещение арматуры, чтобы определить, где она находится, можно пользоваться металлоискателем, если арматура оголилась, ее необходимо , для предотвращения ржавения;
• для работы с бетоном можно использовать универсальные сверла с алмазным напылением, но вставлять их необходимо только в обычную дрель, или надо отключать ударный режим.

Вывод

Во время выполнения указанных работ, надо придерживаться разработанных технологий и правил безопасности, тогда вы сможете не только сделать отверстие самостоятельно без привлечения дорогостоящих специалистов, но и избежать травм.

Полезное видео:

Как шуруповертом просверлить бетон и кирпич, видео:

Вконтакте

Как просверлить или пробить отверстие в бетоне, различные способы.

Многие специалисты знают, что сверление отверстий в бетоне – это задача не из легких. Даже если вы будете применять победитовое сверло, не факт, что отверстие будет сверлиться без проблем.

В чем причина? Все дело в том, что правильная бетонная стена (особенно возведенная в советские времена), состоит на четверть из арматурных прутьев и камней. И просверлить все это надежное великолепие сможет только тот, кто знает правильную последовательность действий. Я предлагаю вам присоединиться к когорте знающих, путем прочтения подробной инструкции.

Отверстия в бетоне: пошаговая инструкция

1. Берем пробойник и разбиваем им камни. Это специальное сверло, которое вы найдете без проблем в любом строительном наборе, просто вставляется в дрель и используется аналогично сверлу победитовому или алмазному, стоимость которого не так высока, как кажется. Что касается арматуры, то ее резка осуществляется обычным сверлом.

2. Если вы собираетесь использовать твердоплавное сверло, то для ускорения сверлильного процесса рекомендую использовать асимметричную заточку. Перед началом сверления бетонной стены необходимо сделать метку сверлом со стандартной заточкой. Это поможет дать правильный старт. С бетонной стеной также хорошо справляется перфоратор из 6-8-миллиметрового сверла, конец которого затачивается подобно ласточкиному хвосту. Сверло необходимо постоянно поворачивать и наносить по нему удары. Для сверления отверстия под розетку подобным инструментом требуется не более 2-3 минут.

3. Сверловка или бурение отверстий в бетоне должно сопровождаться регулярным смачиванием рабочего сверла водой. Это поможет продлить срок его службы. В качестве резервуара часто используют эластичный флакон из пластмассы.

4 . Когда будете сверлить отверстие в бетонном потолке, соблюдайте технику безопасности. Штукатурные крошки будут лететь вам под рукава, за ворот и в глаза. Чтобы защититься от них, необходимо сделать из полиэтиленовой прозрачной пленки обычную воронку, которая надевается прямо на дрель.

5. Устанавливая люстру, вам обязательно придется сверлить отверстие в потолке для последующей заделки и монтажа металлического крючка. Если вы хотите защитить штукатурку от практически неизбежного осыпания, используйте обычный резиновый мяч, разрезанный на две части. В одной половинке мяча проделывается отверстие, после чего она надевается на шлямбур или пробойник.

Как пробить отверстие в бетоне?

Чтобы пробить отверстие в кирпичной или бетонной стене, необходимо использовать специальные шлямбуры, изготовление которых происходит из металлических труб. В верхней части шлямбуры необходимо заваривать стальными стержнями, с применением газовой или горновой сварки. По этим стержням впоследствии будет производиться удар. Если не приварить стержни, то труба быстро износится. На рабочей части зубцы нужно цементировать чугунной наплавкой. Не помешает их и развести, что поможет добиться больших показателей устойчивости шлямбуров в работе. Если вы хотите защитить себя от застревания инструмента в процессе пробивки отверстий, нужно проворачивать шлямбур вокруг оси, регулярно его вынимать и очищать от бетонной или кирпичной пыли. Шлямбур может использоваться до тех пор, пока пробивка отверстия в стене глубиной 5 сантиметров не будет приводить к притуплению или раскрашиванию зубцов.

Как пробить отверстие с помощью скарпели?

Скарпель – это инструмент, предназначенный для бурения или прорезки отверстий в кирпичных и бетонных стенах, разделки ниш, проемов и борозд. Врубание скарпели в бетон может сопровождаться заклиниванием, чего нужно избегать. Если заклинивание все-таки произошло, то ни в коем случае не ударяйте сбоку по скарпелю «на изгиб». Это приведет к непоправимому. Современные скарпели, помогающие пробурить отверстие любых размеров, создают из стали Ст.6. К ним предъявляются следующие требования. При рубке полосы стали с маркировкой Ст.0, шириной 5 сантиметров и толщиной 4 миллиметра, на рабочей части инструмента недолжно появляться выкрошенных мест, вмятин или следов притупленности. При этом вопрос, чем заделать образовавшиеся дефекты, просто не ставится.

Механизированная пробивка отверстий

Если отверстие в бетонной стене не удается сделать вручную, используется механизированная пробивка с помощью электромолотка. Этот инструмент состоит из корпуса и держателя бойка, электродвигателя и преобразовательного механизма. Использование электромолотка сопровождается работой ударного механизма с движениями ударника, происходящими в результате активных действий преобразовательного механизма. Механизированная пробивка с помощью электромолотка, без последующей герметизации, характеризуется частотой ударов наконечника на уровне 2400 раз в минуту (стандартная нагрузка). Расценки на аренду подобного инструмента достаточно высоки.

• Какой бетон мне нужен — применение марки М в строительстве.

• Выбор и нанесение лака и масла на паркет и лестницу.

• Как клеить потолочные обои и обои для потолка под покраску?

• Как укрепить фундамент дома с учетом осадки: анализ, предварительные работы, возможная замена.

Бетонные конструкции, стены и потолки – не редкость в наших домах и квартирах. В многоэтажном строительстве их вообще применять с особой частотой, поскольку дома с бетонными стенами выходят наиболее надежными. Надежность бетона обуславливается хорошей прочностью такого материала, что достигается путем применения правильных компонентов бетонной смеси и качественно проделанной работе по ее возведению.

И вот мы гордимся нашими прочными стенами. Но обычно возникает необходимость просверлить отверстие в этой самой стене. Причем это может понадобится довольно часто, например:

• при отделке стен и потолков;
• в ходе установки кондиционеров;
• при монтаже сантехники;
• при встраивании мебели;
• при работах с электропроводкой, ее монтаже;
• необходимость отверстия для крепления под картинку или другие предметы интерьера.

Как видите, причин просверлить стену достаточно много. Главное не только хорошо выполнить работу, но и облегчить себе жизнь используя нужный хороший инструмент. Какой можно выбрать, чтобы сверлить бетон?

Казалось бы, что здесь такого: просто бери себе дрель обычную и сверли. Но нет, на самом деле в процессе выполнения данной задачи может возникать множество трудностей. Во-первых, бетонные стены очень прочные и их тяжело взять, а во-вторых, их структура неоднородна, и вы с легкостью рискуете попасть на щебенку или же кусок арматуры. Застрять с обычной бетонной стеной можно надолго и так ничего не просверлить в итоге.

Чем просверлить отверстие?

Ответ на этот вопрос не будет чересчур сложным. Дело в том, что сверление стены из бетона, как уже говорилось выше – процесс крайне затруднительный. Для решения данного вопроса стоит применять один из двух типов инструментов: либо перфоратор, либо же дрель.

Оба будут хороши в определенных условиях. Объясню почему. Лучше всего, конечно, использовать перфоратор: он предназначается именно для бетонных стен и обычной практикой является использование именно его. Ведь перфоратор с легкостью пробивает как каменные, так и бетонные поверхности. Еще одно его преимущество – это возможность просверлить дырки большого диаметра, что не может осуществить дрель.

Но, если перед вами стена из пенобетона, или же необходимо просверлить несколько маленьких отверстий – вполне подойдет и дрель. В данном случае перфоратор может расколоть поверхность стены, что не очень удачно. Но, как уже говорилось, на большие дыры не рассчитывайте, только диаметром не более 12-15 см. Кроме того, сверление бетонной стены имеет свои нюансы, которые мы рассмотрим ниже.

Как просверлить бетонную стену обычной дрелью?

Поговорим немного о сверлении обычной дрелью. Итак, начнем с того, что обычная здесь вряд ли подойдет. Т.е. теоретически это, конечно, возможно. Но на практике – крайне затруднительно. Обязательно в данном случае использование специального победитового сверла для работы по бетону с наконечником, покрытым составом из твердых сплавов.

Лучшим способом будет использование специальной ударной дрели. Чем она отличается от обычной? Тем, что у такой дрели движения сверла осуществляются за счет специальных храповиков с зубьями, взаимодействующих между собой. Такую дрель не сложно использовать, чтобы провести высококачественную работу. Для этого достаточно просто перевести дрель из обычного режима, вращательного, в режим ударного вращения.

Но неважно каким типом дрели вы пользуетесь, сколько актуально применение специализированных насадок. Насадки (коронки) продаются в двух конфигурациях: для ударного или безударного сверления.

Классификация насадок такая:

Коронки зубчатые для сверления с функцией удара. Бетонную стену можно просверлить такими коронками с режущей кромкой из отдельно впаянных зубцов из прочных сплавов. Для быстрозажимных патронов дрели имеются у таких сверил хвостики SDS. Прочность их настолько высока, что есть возможность порезать металл, вот только режим удара способствует их разрушению, создавая недопустимые нагрузки. Именно поэтому такие сверла используют с целью просверлить отверстие между арматурой ж/б плиты или кирпичных стен.

Алмазная коронка для сверления безударного. Это более современные насадки, которые упрощают задачу в несколько раз лучше обычных. Абразивная кромка с вырезами на них создана путем алмазного напыления или напыления корундового песка. Как известно, алмаз отличается своей небывалой прочностью. Именно поэтому он с легкостью справляется с арматурой бетонной стены. Такой насадкой можно сделать дыру хоть в 1,5 метра глубиной и более чем полуметра диаметром. Такой тип насадок применяется уже профессионалами, а вот насадки с диаметром до 100 мм вполне могут быть использованы в бытовых условиях.

Коронки стандарта КС. Коронки с алмазными кристаллами, встроенными на режущей кромке. Можно их использовать для плит, скальных грунтов, монолитных бетонных конструкций из высокопрочных марок. Он легко могут заменить зубчатые коронки из твердых сплавов.

Отталкиваясь от ваших условий можно смело выбрать необходимое сверло для дрели и просверлить дыру. Но есть еще и ряд рекомендаций по работе с обычной дрелью, которая не оснащена ударной функцией.

Для этого вы начинаете сверлить стену, но периодически прерываетесь. В бетонную поверхность нужно руками вгонять сверло заостренное и разрушать бетон металлическими пробойниками. Берем сверло наше или долото, другие приспособления соответствующего и нужного нам диаметра металлические и ударяем по ним молотком/кувалдой. Периодически проворачивайте пробойник. Потом снова берите дрель.

Учтите, что при просверливании дыры в бетонной стене обычной дрелью инструмент вы рискуете сломать. Обязательно маломощной дрели нужно давать отдых. Сверла также имеют свойства нагреваться, поэтому нужно их охлаждать водой. При этом перерыв делайте каждые 10-15 минут работы оставляя столько же времени на передышку инструменту.

Как просверлить отверстие в бетоне без ударного сверла, смотрите в видео:

Не могу просверлить бетонную стену дрелью. Как просверлить бетонную стену обычной дрелью

Перед каждым из нас хотя бы раз в жизни вставала задача повесить полку, картину или иной предмет в своей квартире, а так как стены отечественного жилищного фонда преимущественно бетонные, занятие это требует некоторой сноровки и необходимого инструмента под рукой.

Порой эта процедура принимает нетривиальный характер, ведь стены могут иметь неоднородную структуру, включая в свой состав железную арматуру или щебень, да и привычный бетон отличается немалой прочностью, потому сегодня мы расскажем читателю о том, как сделать дырку в бетонной стене и что для этого понадобится.

В первую очередь необходимо определиться с инструментом, c помощью которого мы будем сверлить стену — выбор стоит между дрелью и перфоратором. Если в вашем распоряжении имеется только один из этих инструментов, то муки выбора отпадают сами собой, но для тех, кто планирует взять оборудование в аренду, напомним, что перфоратор – устройство предназначенное именно для этого вида работ, а потому в большинстве случаев подойдет лучше. Да и доступный диапазон размеров выходного сечения у него значительно больше чем у дрели.

Но и дрель имеет свои плюсы, например, когда если дело касается пенобетонных конструкций – перфоратор такую основу просто раскрошит. Помните, что дрель обязательно должна быть ударной, безударная не принесет результатов и скорее всего будет повреждена. Поэтому если вы задаетесь вопросом можно ли дрелью просверлить бетонную стену, то знайте, что ответ зависит от вида дрели и материала самой стены.

Дрелью

Ударная дрель отличается от более распространенной безударной тем, что движение сверла в ней осуществляется с помощью специальных храповиков с зубьями. Она весьма элементарна в использовании, достаточно просто перевести инструмент в режим ударного вращения и приступать к делу. Еще более важной для успеха составляющей являются подходящие для нашей задачи насадки — сверла, их перечень читайте в одном из пунктов ниже.

Помимо выбора правильного инструмента и расходников для него отметим еще пару особенностей сверления бетонных стен дрелью. Если вы все же взялись работать безударной дрелью, то прерывайтесь во время сверления и помогайте руками, вгоняя заостренное сверло с помощью молотка, затем продолжайте использовать дрель. Если дрель маломощная, то давайте ей почаще отдыхать, во избежание перегрева.

В целом, нет ничего невозможного и при желании и усердии вы наверняка сможете справиться со стеной, имея в арсенале не совсем подходящие для этого инструменты, но помните, что если поверхность не поддается – лучше отложить затею, если не хотите распрощаться со своей дрелью.

Перфоратором

С данным инструментом все просто:

1. Для начала проверяем его исправность, вычищаем шахту ствола от мусора.
2. Вставляем сверло до щелчка
3. Подносим инструмент перпендикулярно стене и начинаем сверлить, немного надавливая. Сверло, в случае длительности процесса, время от времени смачиваем обычной водой, дабы оно не перегрелось.
4. Если бур застрял, то просто достаем его из перфоратора, вставляем инструмент меньшего диаметра и пытаемся с его помощью освободить застрявший предмет, расширяя отверстие.

Какие подойдут сверла

Как и обещали, рассматриваем подходящие для нашей затеи сверла. Нам подойдут следующие:

1. Сверла для бетона с победитовым наконечником – неплохо справляются с материалом за счет режущей кромки из зубцов на основе твердых сплавов. Запаса прочности хватает даже для сверления металла, но режим удара быстро приводит их в негодность. Если вам нужно сделать отверстие между арматурой – это оптимальный вариант.
2. Алмазная коронка для безударного сверления – современная насадка, вскрывает материал любой прочности за счет алмазного напыления.
3. Коронка КС – в них на режущей кромке обосновались алмазные кристаллы, что делает их чем-то средним между двумя предыдущими типами.

Комментариев:

Как сверлить бетон? Такой вопрос часто возникает у мастеров во время строительства и ремонта жилищ с . Сверлить бетон приходится, чтобы установить электрические розетки и выключатели, проложить трубы, провода и другие коммуникации.

При сверлении бетона перед новичком возникает масса проблем, таких как поломка сверла, или даже дрели.

Бетон — очень прочный материал. Сверлению обычными способами он поддается очень плохо. А если он армированный (железобетон), эта задача становится практически невыполнимой с помощью обычной дрели. Как просверлить бетон? Проблема проделывания отверстий в этом материале становится все более популярной.

Чем сверлить бетон?

Основными инструментами для сверления подобных конструкций сегодня являются дрель, оснащенная ударным механизмом, и перфоратор. Правильно сверлить бетон перфоратором. Он предназначен именно для такого дела. Отверстия, проделанные перфоратором, могут иметь достаточно большие размеры как по их глубине, так и по диаметру. Просверлить стену можно с использованием специальных рабочих инструментов, имеющих твердосплавное напыление или победитовые вставки. Наиболее распространено несколько способов применения этого инструмента:

Наиболее мощным инструментом для сверления бетонных конструкций является перфоратор.

• использование обычного инструмента с дополнительным применением пробойника;
• применение перфоратора или ударной дрели, укомплектованных специальными инструментами;
• бурение алмазными инструментами.

Обычным способом проделать отверстие в стене очень трудно, и дело это занимает много времени. Инструмент быстро тупится и выходит из строя. Как правильно сверлить стену? Точка сверления должна постоянно получать вращательное и ударное воздействие. Вращательное движение достигается с помощью дрели, а ударное — с помощью пробойника и молотка. В качестве пробойника может использоваться старое сверло. Молотком наносятся удары по его торцу. При этом частично происходит разрушение слоя бетона. Разрушенные частицы удаляются с помощью дрели. Отверстие медленно, но углубляется. Самый распространенный метод — проделывание отверстий перфоратором и специальным режущим инструментом. Работа идет довольно быстро и качественно. Небольшой объем работы можно выполнить ударной дрелью с твердосплавным инструментом.

Алмазное бурение применяется при достаточно больших объемах работы. Этот метод позволяет справиться с делом очень быстро и без большого количества пыли. Как получить отверстия большого диаметра? Это делается с помощью коронок с алмазным напылением или твердосплавными вставками. В отдельных случаях используются специальные установки с водяным пылесосом. Но обычно с подобной задачей вполне справляется перфоратор. Сверло из отверстия рекомендуется периодически вынимать и смачивать водой.

Инструменты, вставляемые в патрон дрели, обычно выпускаются диаметром от 4 мм. Наибольший диаметр — 1,2 см. Длина их может составлять 40 см. В готовое отверстие вставляется дюбель из пластмассы, и в него вворачивается саморез. Диаметр дюбеля должен совпадать с диаметром отверстия. Для подвешивания шкафов и других предметов мебели рекомендуется сверлить отверстия и пользоваться дюбелями диаметром в 8 мм.

Вернуться к оглавлению

Сверла для перфоратора

Сверла, применяемые в перфораторе, принято называть бурами. Буры могут иметь диаметр от 4 мм до 28 мм. При этом они имеют различную длину (диаметр и длина в миллиметрах):

• 4 — 50;
• 5 — 100;
• 6 — 150;
• 8 — 250;
• 10 — 540;
• 12 — более 1000.

Бур для перфоратора имеет хвостовик типа SDS-plus. В промышленных установках могут применяться другие хвостовики. Проделывание отверстий диаметром от 35 мм осуществляется инструментами, которые в народе называют коронками. Максимальный их диаметр — 12 см. По периметру коронки располагаются напайки из победита или алмазное напыление. Коронками работают без включения ударного механизма. Отверстие высверливается за несколько приемов, чтобы режущий инструмент и двигатель остыли. Коронки хорошо сверлят кафель, поэтому облицованные кафелем бетонные стены можно сверлить без смены инструмента.

Приобрести специальные буры и коронки можно в многочисленных магазинах инструментов и строительного оборудования.

Вернуться к оглавлению

Несколько советов:

1. Перед креплением инструмента в патроне перфоратора или дрели необходимо очистить его от загрязнений.
2. Хвостовик бура должен входить в патрон до упора.
3. Для бытовых дрелей и перфораторов через каждые 15 минут работы нужно делать перерыв на 10-15 минут.
4. Сверло рекомендуется периодически смачивать водой.
5. Перед проделыванием отверстий в стене необходимо убедиться в отсутствии в ней труб и электропроводки.
6. Чтобы найти в стене трубы и провода, можно использовать металлоискатель.
7. Начинать работу следует при выключенном ударном механизме и на малых оборотах.
8. Глубина отверстия должна немного превышать длину дюбеля, который будет в него вставляться.
9. Глубину сверления можно отметить, навернув на сверло виток изоленты.
10. При работе рекомендуется использовать средства индивидуальной защиты.
11. Лучше покупать буры известных производителей. Отличный выбор — изделия фирмы Bosch.
12. Алмазное инструмент поможет быстро и качественно просверлить много одинаковых отверстий.
13. Сверла и буры по бетону нельзя использовать при сверлении металла и древесины.

Сверление бетонных стен — это не очень простое занятие, но вполне выполнимое даже в домашних условиях.

17.05.2014 08:33

Довольно часто при ремонтных работах нам приходится сверлить прочное бетонное основание — будь это отверстия для подвесной полки, место для розетки или работы по установке нового потолка. А задача это довольно непростая, как может показаться на первый взгляд. Тем более что бетон — это весьма неоднородный по своему составу и чрезвычайно плотный материал.

Давайте разберемся, как правильно и чем лучше сверлить бетон в домашних условиях.

Чем сверлить бетонную стену?

1. Обычные сверла для бетона не подходят. Лучше использовать твердосплавные сверла, например, победитовые. Такие сверла по бетону имеют на концах специальные напаянные пластины-вставки из твердосплавного материала (в основном смесь карбид-вольфрама и кобальта в пропорции 10 к 90%). Твердосплавные наконечники легко узнаваемы — они имеют форму своеобразного «домика».

2. Если отверстий планируется немного и они относительно неширокие, то дома можно использовать дрель с

функцией ударной нагрузки. Ударная дрель в домашних условиях подходит под отверстия в бетоне диаметром не больше 12-13 мм, в ином случае лучше взять более дорогой перфоратор. Что касается обычной дрели («безударной») — то для бетона ее желательно использовать только в крайнем случае, если у вас нет под рукой других рабочих инструментов.

3. Перфоратор годится для любого сверления по бетону, — он более эффективен благодаря своей функции «дробления», хотя и дороже, чем ударная дрель. В перфораторе вращение сверла комбинируется с его возвратно-поступательным движением, что делает работу по сверлению значительно быстрее. Перфоратор хорош, когда работы по сверлению предвидится довольно много (например, когда нужно крепить обрешетку на потолок или стены). Учитывайте, что перфоратор — более мощный, чем дрель. Поэтому, например, для пенобетона (ячеистого бетона) он не подходит, так как полностью «развалит» стену. Да и при сверлении перфоратором обычного бетона не переусердствуйте — следите, чтобы не посыпалась штукатурка.

4. Для перфоратора используются специальные буры («SDS Plus» и «SDS-Max») различного диаметра — от 4-5 мм и до 7-8 см. Чтобы не покупать весьма дорогой полный набор сверл, выбирать буры для перфоратора нужно по диаметру будущего дюбеля, и на всякий случай «плюс-минус» пару соседних по размеру.

5. Кроме сверления при помощи ударной дрели и перфоратора есть еще один способ — так называемое алмазное бурение. Только для этого варианта нужны специальные буровые установки и алмазные сверла. Этот тип сверления бетона весьма дорогой, и, как правило, под него нанимают бригаду ремонтников-мастеров. Используется алмазное бурение в случае, когда ремонтных работ по сверлению бетонного основания планируется очень много, или нужны большие отверстия или продольные пазы (например, при прокладке коммуникаций в стене или полу). Плюс такого способа — после бурильной установки не остается пыли — она подает к дыре воду, смывая пыль и охлаждая бур.

Этапы сверления бетона

1. Перед началом работ обязательно подумайте, нет ли в этом месте каких либо коммуникаций, кабеля и пр., чтобы ничего не повредить.

3. Внешняя часть бетона обычно более рыхлая, чем внутренние слои. Поэтому перед началом сверления бетона обязательно разметьте и расширьте точку будущей дыры, то есть углубите (накерните) основание входа сверла в этом месте. Это делается для того, чтобы сверло не соскальзывало и не смещалось в сторону. Для керна можно использовать молоток и крупный острый гвоздь, саморез или специальный дюбель.

4. Рабочий инструмент в процессе работы держите перпендикулярно к бетонному основанию, иначе возрастут риски того, что сверло сломается.

5. Если вы сверлите дыру ударной дрелью, время от времени переключайте режимы. Для того чтобы «бить» поверхность, включайте в дрели опцию «удар».

6. Как сверлу, как и дрели (перфоратору) нужно давать время от времени «отдыхать» — примерно раз в 10-15 мин. приостанавливайте работу.

7. Еще такой момент — те же победитовые сверла не любят перегрева, поэтому при сильной эксплуатационной нагрузке их кончики нужно периодически охлаждать водой.

8. Для работ по бетону вам также понадобится трехгранный твердый пробойник из стали и обычный молоток — вдруг в бетоне встретится щебень. Кстати, в качестве пробойника подойдет и старое победитовое сверло. Если в процессе сверления встречаются арматура или камни (щебенка), их удаляют отдельно. Арматуру можно обработать обычными инструментами (пробойником и традиционным сверлом по металлу), а вот камни хорошо поддаются только пробойнику.

9. Вдруг вам надо срочно сделать пару отверстий под полочку, а под рукой только обычная дрель (без режима удара), тогда в процессе сверления по необходимости можно периодически вставлять пробойник в отверстие и делать по нему несколько ударов молотком, а затем поворачивать его в дыре, потом — снова сверлить дрелью и т.д. Не забудьте, что само сверло должно быть твердосплавным.

10. Периодически удаляйте с рабочего отверстия цементную крошку и пыль — они мешают сверлению. Их можно убрать пылесосом или натуральной щеткой.

11. Если сверло застряло — не расшатывайте его, а аккуратно отсоедините инструмент, затем оденьте сверло бОльшего диаметра и освободите застрявший наконечник, стараясь не касаться его.

12. Сверлить отверстия в бетоне нужно на 1 см больше, чем длина дюбеля, благодаря чему последний без проблем войдет в стену.

Удачного вам ремонта!

Сверлить бетон довольно сложно в связи с высокой прочностью и наличием арматуры. Идеальным решением будет воспользоваться перфоратором, но приобретать дорогой инструмент для небольших объемов нецелесообразно, а дрель есть практически в каждом доме.

Чтобы сделать отверстие в бетонной стене толщиной не более 12 см, можно воспользоваться дрелью, желательно с ударной функцией. Для иных поверхностей выбирают перфоратор.

От коронки также зависит качество выполняемых работ, обычное сверло не подойдет. Нужно использовать следующие виды изделий:

1. Зубчатые ударного типа. Для твердой стенки применяют разновидности, изготовленные из прочных сплавов металла. Можно подбирать насадки с хвостами SDS. Они имеют один недостаток: при контакте со сталью они быстро разрушаются. Поэтому желательно накануне проверить наличие арматуры в стене.

2. Алмазные – для безударного сверления в бетоне. Они обладают повышенной прочностью. Кромка имеет неоднородную структуру и вырезы, во время их изготовления на поверхность наносят напыление корунда или алмазной крошки.

Для бытовых работ подбирают коронки на дрель длиной 10-12 см, для профессионального оборудования требуются более крупные оснастки. Основное достоинство алмазных элементов – они не боятся контакта с арматурой. Описание технологии вы найдете в статье .

3. КС-насадки с режущей кромкой, покрытой кристаллическим алмазным порошком. Их используют, чтобы сделать отверстия в стенах, в том числе и наружных.

Критерии выбора коронки

Для каждого вида работ производят разные изделия. Стоят они недешево, поэтому важно купить подходящую по назначению деталь:

1. во время покупки необходимо уточнить, подходит ли она для бетона. Есть аналоги, которые предназначены только для деревянных поверхностей;
2. при выборе зубчатого типа следует внимательно изучить, как закреплены зубья. От глубины посадки зависит срок эксплуатации;
3. выбирают исходя из мощности оборудования: до 1 000 Вт приобретается вариант с сечением до 25 мм.

Чтобы просверлить бетонную стену, предварительно можно воспользоваться трехгранным пробойником. Это стержень высокой прочности с заостренным концом. Перед началом его приставляют к отмеченному месту и несколько раз ударяют молотком, периодически проворачивают. Получится небольшая воронка, продолжают углублять которую уже дрелью.

Если почувствовали, что сверло перестало продвигаться, следует вернуться к пробойнику. Далее установить его в заглубление и несколько раз ударить молотком, затем опять сделать отверстие дрелью. В такой последовательности процессы выполняются, пока не будет достигнута необходимая глубина.

Алгоритм работы с дрелью

1. Предварительно нужно убедиться, что прибор исправен и сверло без видимых повреждений. Работают со стеной из бетона очень аккуратно, длительность производимых действий не должна превышать 12 минут. Если требуется больше времени, необходимо периодически давать дрели остыть.
2. Чтобы сделать углубление с меньшим усилием, рекомендуется водой смочить поверхности, это защитит металл от деформирования и намного облегчит процесс. Категорически нельзя остужать оснастку в стакане с жидкостью.
3. Предварительно определяют прокладку электропроводов, чтобы не допустить их повреждения.
4. Обычная электродрель должна быть установлена перпендикулярно стене, в противном случае высока вероятность поломки.
5. При использовании инструмента, который имеет ударную функцию, периодически переключают режим «бить» на «удар».
6. Если сверло застряло в бетоне, его нельзя расшатывать. Для этого его отсоединяют, вставляют насадку большего диаметра и аккуратно освобождают наконечник.

Советы профессионалов

1. Чтобы сделать углубление длиной более 110 мм и диаметром от 12 мм выбирают мощный инструмент, например, перфоратор.

2. Для установки дюбелей из пластика нужно сверлить на 1 см больше, так как внутри остается буровая пыль и мелкие крошки бетона.

3. Начинают работать на небольших оборотах. Это необходимо, чтобы предотвратить смещение насадки. Ударный режим можно включать только, когда пройдена глубина около 2 мм.

В современных постройках, как правило, стены и потолки являются бетонными. Рано или поздно может возникнуть необходимость, например, повесить полку светильник или при ремонте обшить стены гипсокартоном, тогда возникает проблема, как просверлить бетонную стену дрелью.

Сложность в сверлении может возникнуть из-за ряда причин. Во-первых, структура бетонных панелей является неоднородной и в их состав входит железная арматура, цементно-песчаные растворы и щебень, что приводит к затруднению сверления. Во-вторых, бетон обладает высокой прочностью и его очень тяжело обрабатывать.

Читайте также:

Обзор .

О заточке дисковых пил .

Чем сверлятся стены из бетона?

Прежде чем приступить к выполнению работ, важно определиться, каким сверлильным устройством лучше выполнить работу. Выбор, конечно, невелик, так как существует два вида бурения стен:

• дрель;
• перфоратор.

Перфоратор лучше справится с этой работой, так как его функцией является именно пробивка бетонных или каменных поверхностей. Используя этот инструмент, можно проделать отверстия большого сечения, а вот даже самая качественная ударная дрель не способна более 12 см.

Но когда нужно сверлить пенобетонные стены, оптимальной будет именно дрель, так как перфоратор просто раскрошит поверхность.

При работе с бетонными стенами категорически нельзя применять безударную дрель, потому что это будет бессмысленным, к тому же можно испортить инструмент.

Когда предстоит произвести всего несколько дырок и отсутствует перфоратор, не стоит его из-за этого приобретать, можно обойтись и дрелью. Если предстоит большая работа, то покупка перфоратора неизбежна.

В случае когда необходимо все-таки работать дрелью, важно не забывать, что нужно использовать победитовое сверло по бетону и именно с наконечником, покрытым твердосплавным составом.

Вернуться к оглавлению

Алмазные сверла и иные приспособления

На прилавках магазинов иногда можно найти модель кольцевых сверл с алмазным наконечником. Такие изделия предназначаются для сверления огромных отверстий сечением до 25 см. Важно учесть, что подобные приспособления стоят дорого, в связи с этим для домашнего применения их не стоит приобретать.

При возникновении необходимости проделать отверстие под розетку или выключатель можно применить коронки, предназначенные для бурения бетона. Режущая часть по окружности имеет универсальные напайки из твердосплавных металлов.

Подобные элементы имеют сечение от 35 до 120 мм, но большим спросом пользуются изделия сечением 68 мм, так как именно его имеют розетки и выключатели. Если производится бурение коронкой, то важно не забывать выключить функцию удара перфоратора. Этим устройством сверлятся отверстия, глубина которых составляет максимум 15 см. При необходимости большей глубины рекомендуется применить насадку-удлинитель.

Аналогичные коронки продаются и для электродрелей. Они отличаются от прежних тем, что вместо напайки они оснащены напылением карбидно-вольфрамового сплава. Достоинства такого устройства в том, что если бетонные стены обложены кафельной плиткой, то заменять насадку нет смысла, так как она хорошо , и бетонные поверхности. Но нужно не забывать, что такие приспособления могут применяться для дрелей мощностью выше 1000 Вт.

Чаще всего для работы перфоратором применяют буры, сечение которых имеет пределы от 4 до 80 мм. Многие сталкиваются с проблемой правильности подбора диаметра сверла. Но разумнее всего при покупке перфораторного устройства стоит приобрести и комплект сверл для бетона. Но и качественный комплект стоит немалых денег, в связи с этим необходимо подбирать сечение такое же, как и у дюбеля, предназначенного для этой модели.

Вернуться к оглавлению

Всем известно, что бетонная стена и все подобные конструкции имеют прочные качества и тяжело сверлятся, так как чаще всего при работе можно наткнуться на щебень, входящий в бетонный состав, из которого изготовлены стеновые и потолочные конструкции. Отверстия в бетонных плитах при строительстве производятся достаточно часто:

• при отделочных работах;
• при монтаже встроенной мебели;
• при установке кондиционеров;
• при устройстве электроразводок;
• при монтаже сантехнических устройств.

Во время мелкого бытового ремонта можно обойтись простой электродрелью, не оснащенной ударной функцией.

Для этого в процессе внедрения победитового сверла в бетонную поверхность периодически нужно раздалбливать бетон пробойником из металла, который должен соответствовать сечению отверстия. Его применяют, когда при сверлении электродрель начинает застревать в бетоне. Тогда и помещают пробойник в отверстие и по нему бьют, используя при этом молоток или кувалду, что помогает раздробить уплотненные места и глубже проникнуть. Но пробойник при этом нужно слегка проворачивать, а далее можно опять приступить работать безударной дрелью.

Эти манипуляции следует продолжать до тех пор, пока отверстия не достигнут нужной глубины. Такой метод очень длительный, но для нескольких дырок подходящий.

Конечно, можно воспользоваться и универсальными сверлами с алмазными наконечниками. Они отлично справятся с металлом, щебнем, а также с бетонными конструкциями. Но важно учесть, что они годятся только на обыкновенную дрель или устройство с отключенным режимом вибрации. Используя в работе алмазные сверла, следует помнить, что они в процессе работы требуют охлаждения.

Но хорошего эффекта бурения можно добиться, применяя дрель-перфоратор. Ее преимущества в совмещении функций вращательного движения с возвратно-поступательным движением. При бурении такой дрелью кончик сверла способен разбить бетонный состав, и процесс сверления будет наименее трудоемким.

Как найти арматуру в бетоне

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon.com.

Независимо от того, хотите ли вы заняться строительством в качестве карьеры или занимаетесь бетонными работами по дому, вам нужно знать все об арматуре. Когда дело доходит до работы с существующими бетонными конструкциями, вам нужно уметь находить в них арматуру.

Почему важно знать, где находится арматура?

Одна из основных причин, по которой так важно знать, где находится арматура, заключается в том, что вы можете захотеть просверлить бетон. Если вы строите какой-то фундамент или конструкцию со стенами из бетона, вам нужно будет просверлить бетон, чтобы строить вертикально.

Однако, если вам случится сверлить прямо в арматуру, например, вы сломаете сверло по бетону, и, кроме того, вы не сможете сверлить дальше и, следовательно, не сможете проникнуть так глубоко, как требуется для поставленной задачи.

Далее, если вы хотите использовать пилу по бетону, чтобы изменить или удалить части бетонной плиты или конструкции, хотя пила по бетону может быстро справиться с бетоном, если это быстро вращающееся лезвие ударит по арматуре, вы будете в серьезные неприятности. Во-первых, пила просто не сможет пройти через арматуру, и поэтому это будет пустой тратой времени.

Тем не менее, реальная проблема возникает, когда пилы ударяются о арматуру, трескаются и ломаются, и потенциально могут выбросить смертельные осколки в вашем направлении.

Проще говоря, если вы сверлите или пилите бетон, если ваша дрель или пила ударятся об арматуру, у вас будут серьезные проблемы.

Наконец, если вы планируете строить вертикально поверх бетона, знание того, где находится арматура, имеет важное значение для общей структурной целостности окончательного проекта. Если в определенных областях внутри бетона отсутствует арматура, строительство поверх нее может быть опасным или, по крайней мере, может привести к проблемам со структурной целостностью.

В любом случае очень важно знать, где находится арматура в бетоне.

Два лучших способа найти арматуру в бетоне

В вашем распоряжении есть два основных метода поиска арматуры внутри бетона. Вы можете использовать портативный локатор арматуры или специальный радар, известный как георадар или георадар.

Когда-то подрядчики использовали громоздкие рентгеновские аппараты для поиска арматуры, что с технической точки зрения по-прежнему доступно в вашем распоряжении, хотя технология довольно устарела, а машины огромны.

Покончив с этим, давайте рассмотрим два современных метода поиска арматуры.

Способ № 1: Использование ручного локатора арматуры

Вы можете обратиться в компанию, изучающую бетон, и взять напрокат небольшой ручной локатор арматуры. Вы должны убедиться, что рассматриваемый блок предназначен для поиска металлической арматуры, иначе он не будет работать. Эти устройства выглядят как искатели шпилек и обычно могут обнаруживать арматуру на глубине до 8 дюймов ниже поверхности бетона.

Вот как пользоваться локатором арматуры:

1. Держите локатор арматуры так, чтобы он ровно прилегал к поверхности бетона, и начинайте вдоль края бетона так, чтобы ручка устройства была направлена ​​вниз.
2. Нажмите кнопку питания и дождитесь включения дисплея.
3. Если бетон очень шероховатый или крупнозернистый, поместите тонкий кусок картона между бетоном и локатором.
4. Проведите локатором горизонтально по бетону, пока он не издаст звуковой сигнал, указывающий на то, что он нашел арматуру. Некоторые локаторы имеют знаки + и –, причем знак плюс означает, что вы перемещаете локатор ближе к арматурному стержню, и наоборот.
5. Когда локатор издаст звуковой сигнал, используйте мел или любой другой разметочный инструмент, чтобы отметить положение арматурного стержня в бетоне.
6. На дисплее отобразится глубина арматурного стержня. Запишите это либо на бумаге, либо прямо на бетоне. Имейте в виду, что эти единицы дают приблизительное расположение арматурного стержня, но не точную глубину.
7. Продолжайте перемещать локатор по горизонтали, чтобы найти все стержни арматуры, а затем повторите процесс, но вместо перемещения по горизонтали перемещайтесь по вертикали, чтобы найти все стержни. Если машина вообще не издает звуковых сигналов, то либо арматурного стержня нет вообще, либо арматурный стержень находится слишком глубоко, чтобы его можно было обнаружить.

Метод № 2. Использование бетонного радара

Бетонные радары представляют собой более крупные и усовершенствованные версии небольших портативных устройств. Они намного мощнее и могут находить арматуру намного глубже в бетоне, чем ручные устройства. Их покупка стоит не менее 1000 долларов. Тем не менее, вы также можете арендовать его.

Вот как использовать бетонный радар, также известный как георадар:

1. Поставьте тележку на край бетона и включите ее. Начать лучше с правого нижнего угла.
2. Начните с перемещения тележки горизонтально и подождите, пока дисплей не заполнится. Вы увидите график на дисплее. Продолжайте перемещать блок, пока не доберетесь до другой стороны бетона или пока диаграмма на дисплее не заполнится. Имейте в виду, что если вы продолжите перемещать тележку после того, как диаграмма дисплея заполнена, информация с начала сканирования, вероятно, будет потеряна.
3. Теперь переместите тележку обратно в том же направлении, откуда вы начали, то есть обратно к начальной точке. На дисплее вы увидите кривые с точками наверху и вертикальную пунктирную линию.Когда вы перемещаете тележку обратно по пути, который вы только что отсканировали, как только вертикальная линия совпадет с верхней точкой кривой, именно там находится арматурный стержень.
4. Используйте направляющую дисплея, линейку или другой измерительный прибор, чтобы определить глубину арматурного стержня, а затем запишите ее. Большинство георадаров также должны иметь небольшие лазеры, которые выходят с каждой стороны. Они указывают точное положение арматуры в бетоне. Используйте мел, чтобы сделать отметки, где лазер.
5. Продолжайте этот процесс, перемещая георадар горизонтально по бетону.Каждый раз, когда один ряд опускается, перемещайтесь вверх на 6–8 дюймов. Как только вы закончите поиск горизонтальных полос, повторите весь процесс еще раз, но вместо того, чтобы двигаться горизонтально, двигайтесь вертикально, чтобы найти перекладины.

Третий, альтернативный способ: использование простого металлодетектора

Еще один способ, которым вы можете воспользоваться, — это использовать простой металлодетектор, вроде тех, которыми люди пользуются на пляже, чтобы найти зарытые в песке сокровища. Все, что вам нужно сделать, это включить металлоискатель, а если у вас есть продвинутый прибор, вы даже сможете установить глубину сканирования.

Просто проведите металлодетектором над бетоном, и когда он издаст звуковой сигнал (или замигает дисплей), детектор найдет металл, которым в данном случае должна быть арматура. Используйте мел или какой-либо другой инструмент для разметки, чтобы отметить расположение арматурного стержня.

Чтобы убедиться, что вы нашли полную полосу, проведите металлоискателем по горизонтальной или вертикальной плоскости. Если он продолжает издавать звуковой сигнал, когда вы перемещаете его по линии, вы нашли арматурный стержень.

Имейте в виду, что металлоискатели не слишком точны, поэтому они могут не дать вам точного местоположения и глубины, хотя они дадут вам представление о том, где находится арматура, в общей области.Однако мы рекомендуем использовать портативный локатор арматуры или георадар, а не металлодетектор.

Найдет ли устройство для поиска стержней арматуру в бетоне?

В большинстве случаев нет, искатели шпилек не могут найти арматуру в бетоне. Большинство искателей стержней предназначены для обнаружения деревянных стержней за деревянными, гипсовыми или гипсокартонными стенами. При этом, вообще говоря, они недостаточно мощные, чтобы послать сигнал через бетон.

Сейчас существуют специальные многоцелевые устройства, которые можно использовать и как искатели шпилек, и как локаторы арматуры, но, чтобы ответить на вопрос, обычный искатель шпилек, предназначенный для дерева, не подойдет для поиска арматуры в бетоне.

Резюме

Суть в том, что если вы хотите найти арматуру в бетоне, вы можете использовать металлоискатель, хотя точность сомнительна, или вы также можете использовать тяжелый и громоздкий рентгеновский аппарат.

Однако лучший способ найти арматуру в бетоне — это использовать небольшой ручной локатор арматуры или более крупный георадар. Любой из этих двух инструментов предоставит вам не только самые точные результаты, но и самый простой в использовании.

Важность размещения арматуры в бетоне

Бетонная поверхность выглядит гладкой и нетронутой, но под ней могут быть поврежденные материалы, которые не видны без специального оборудования.Прежде чем пытаться сверлить или резать бетон, необходимо убедиться, что под ним нет ничего, что могло бы повредить ваши инструменты и разрушить лезвия. К сожалению, немногие подрядчики принимают эту меру предосторожности и вынуждены тратить деньги на ремонт и замену. Изучение важности размещения арматуры в бетоне и того, как это делать правильно, сэкономит вам деньги в будущем.

Важность размещения арматуры в бетоне

Многие подрядчики пытаются сэкономить время и деньги, пренебрегая тщательным сканированием бетонной поверхности.Они полагаются на планы или слова собственника и продолжают работу на потенциально опасном объекте. Вот некоторые последствия непроверки поверхности перед резкой или сверлением:

• Разрушенное оборудование – Это наиболее распространенный результат такой небрежности. Если вы не приложите усилий для размещения арматуры в бетоне , вы будете использовать в проекте резцы или сверла, которые не предназначены для металла. Это может привести к повреждению сверла или лезвия и сделать оборудование бесполезным.

• Травмы — Сверла и лезвия — это быстро движущиеся объекты, поэтому даже малейшая ошибка может разнести горячие куски металла во всех направлениях. Это может привести к серьезным травмам и даже к госпитализации.

• Задержки проекта – Если обрушится препятствие, проект откладывается как минимум на день, если не больше. Подрядчик не может просто заменить инструмент и вернуться к работе. Им придется разработать план обхода закладной арматуры, что может привести к задержкам и дополнительным расходам.

• Проблемы со структурой – Иногда поврежденная арматура и ослабленный бетон могут нарушить структурную целостность поверхности. Если это произойдет, сайт будет слишком нестабильным для работы, что приведет к задержкам.

Как найти арматуру в бетоне

Вам не нужно разрушать бетон, чтобы найти арматуру в бетоне. Есть несколько инструментов, которые могут помочь вам обнаружить металл без необходимости сверлить или резать поверхность.На протяжении десятилетий подрядчики использовали тяжелые и громоздкие рентгеновские аппараты для определения местонахождения залитого бетона. К счастью, технологии достаточно развиты, чтобы внедрять различные инструменты для решения этой задачи.

Сегодня большинство подрядчиков используют георадар или георадар для определения местонахождения всех видов встроенных элементов. Это быстрое, простое в использовании, эффективное и портативное решение, которое поможет вам быстро нанести на карту всю поверхность, над которой вам нужно работать. Инструменты GPR также очень доступны по цене, поэтому нет причин, по которым подрядчик не может их использовать.

Инструменты для работы с арматурой

На рынке доступно несколько инструментов, которые позволят вам работать с арматурой в таких условиях. Эффективные отрезные пилы со специальной конструкцией лезвий аккуратно разрезают арматуру там, где это необходимо, не повреждая бетон или конструкцию. Вы можете использовать георадар для сканирования поверхности и определения местоположения и глубины арматурного стержня. Как только вы узнаете, где он находится, все, что вам нужно сделать, это удалить часть бетонной поверхности и использовать пилу, чтобы разрезать арматуру.

Эффективные пилы не ломаются и не повреждаются в процессе резки, поэтому вы можете точно и быстро удалить арматуру и продолжить работу. Вы должны убедиться, что у вас есть правильная комбинация инструментов. Убедитесь, что георадар имеет правильную частоту для проникновения на глубину, которую вам нужно копать или вырезать.

Как видите, очень важно проверить, что находится под бетонной поверхностью, прежде чем пытаться сверлить или резать ее. Если вы будете осторожны, вам не придется иметь дело с поврежденным оборудованием, и вы сможете выполнить работу быстро и без проблем.

Что такое сканирование бетона и что оно может найти?

Что такое сканирование бетона и что оно может найти?

Сканирование бетона — это неразрушающий метод оценки бетона, в котором используется георадар для оценки целостности конструкции на месте и определения местонахождения встроенных инженерных коммуникаций до резки бетона, отбора керна, бурения и т. д. Поскольку георадар использует отраженные радиоволны. , этот метод визуализации бетона является безопасным, неинвазивным и более эффективным и универсальным, чем рентген, для оценки бетона колонн, плит и стен.



Технология сканирования бетона, включая георадар (GPR), может использоваться в самых разных ситуациях и для нужд, включая:

1. Подземные инженерные коммуникации
2. Расположение подземных коммуникаций
3. Частная коммунальная служба находит
4. Расположение инженерных сетей в существующем бетоне
5. Картирование инженерных сетей перед началом строительства
6. Планирование и подготовка к видеонаблюдениям, видео- и другим проверкам труб
7. Распознавание, маркировка и предотвращение опасностей
8. И другие.







Сканирование можно и нужно использовать практически на любой бетонной поверхности, особенно перед резкой или сверлением, в том числе:

• Плита марки
• Столбцы
• Колоды
• Этажи
• Стены
• Автодороги
• Тротуары
• Корпуса
• Туннели
• И многое другое.



Сканирование с помощью георадара может помочь в обнаружении встроенных объектов в бетонных плитах и ​​других конструкциях, таких как:

• Арматура или другие элементы из арматурной стали
• Электрические кабели
• Газовые трубы
• Водопроводы
• Трубы из ПВХ всех видов
• Тросы постнатяжения
• Обнаружение утечек
• Скрытые объекты
• И многое другое!



Почему важно сканирование бетона?

Подземный радар имеет жизненно важное значение для безопасности персонала и успеха как новых, так и существующих бетонных сооружений, размещения коммуникаций, управления движением и ремонта подземных коммуникаций, и это лишь некоторые из них.Сканирование GPR обнаруживает встроенные электрические кабелепроводы, арматуру, кабели и другие опасности, которые иначе невозможно было бы обнаружить. Разрезание или повреждение этих объектов может подорвать прочность и эксплуатационные характеристики бетона, нанести дорогостоящий ущерб инженерным сетям и/или поставить под угрозу здоровье и безопасность рабочих и населения в целом.

Более того, данные георадарного сканирования могут дать вашей руководящей группе больше информации, быстрее и безопаснее, чем рентген, позволяя вам легче планировать осмотр труб CCTV, восстановление, инвазивные испытания и ремонт, такие как вакуумная экскавация труб и резка плит, кернование и бурение.



Как узнать, нужен ли мне сканер бетона для моей строительной работы?

Если ваш проект включает в себя существующий бетон со структурными или вспомогательными элементами, такими как ранее существовавшие бетонные полы, вам обязательно нужно запланировать георадар на площадке. Если вы планируете проектирование, монтаж, видеоинспекцию или ремонт подземных коммуникаций, вам следует иметь георадар на месте, чтобы избежать неприятных сюрпризов, таких как неизвестные или немаркированные коммуникации, что особенно часто встречается в районах со старой застройкой.



Сколько ваша компания берет за георадарное сканирование бетона для моего проекта?

Каждый проект уникален. Относительно быстрое сканирование фундаментной плиты одноквартирного дома на грунте займет гораздо меньше времени и будет дешевле, чем осмотр двухэтажного промышленного здания с бетонными колоннами, стенами и настилами, которые необходимо устранить. Тем не менее, заранее отсканировать бетон всегда будет намного дешевле, чем устранять повреждения, вызванные неосторожной резкой! Если вы хотите запросить оценку, мы рекомендуем вам нажать здесь, чтобы связаться с нами!



Безопасно ли георадарное сканирование бетона?

Вы, наверное, уже это знаете, но радиоволны проходят вокруг и сквозь нас и все, что мы видим и к чему прикасаемся каждый момент дня! Радар работает по принципу, согласно которому определенные материалы, например, плотные металлы, будут предсказуемым образом отражать обратно радиоволны.Именно это свойство радиоволн позволяет георадару улавливать элементы конструктивной арматуры, электрические кабели, газовые и водопроводные линии, покрытые ПВХ-оболочкой, и так далее. В отличие от рентгеновских сканеров бетона, в которых используются радиоактивные материалы и требуется полное закрытие зоны проведения испытаний, нет никаких известных рисков для здоровья окружающих, связанных с георадаром. Большинство опасностей, которые действительно существуют, возникают в результате неправильного использования или переноски сканера бетона, чего постарается избежать технический специалист с опытом и соответствующей подготовкой.



Может ли георадар обеспечивать тепловизионное изображение в реальном времени?

В зависимости от типа используемого сканера изображение на экране может очень похоже на изображение с тепловизионного дисплея, но это не то же самое. В отличие от тепловидения, которое регистрирует относительные тепловые сигнатуры и отображает их в виде градиента, георадар регистрирует относительную плотность материалов. Это означает, что горячий электрический кабелепровод или водопровод будет отображаться только как материал средней плотности, по сравнению с арматурной сталью, которая обычно выглядит как регулярная или полурегулярная сетка. Мы используем существующие чертежи и исполнительную документацию в сочетании с показаниями, чтобы точно определить, что мы видим в данном месте.



Где Safe2Core предлагает свои конкретные услуги по сканированию?

Расположенные во Флориде, Техасе, Аризоне, а также в южной и северной Калифорнии, офисы Safe2Core предлагают широкий охват большей части континентальной части США. Чтобы связаться с нами по поводу местоположения и конкретных услуг сканирования, нажмите здесь!

Часто задаваемые вопросы о сканировании бетона

Вопрос: Работает ли георадарное сканирование бетона? – Амир, Майами, Флорида

Ответ: В большинстве случаев сканирование бетона с помощью георадара является самым быстрым, эффективным и действенным способом определения наличия инженерных коммуникаций и встроенных структурных элементов, что позволяет легко их избежать.В некоторых очень необычных случаях георадар может быть не совсем правильным вариантом для получения надлежащего сканирования. В этом случае мы можем развернуть вариант, который лучше всего соответствует уникальным характеристикам и требованиям вашего сайта.



Вопрос: Какие факторы могут повлиять на результаты сканирования бетона с помощью георадара? – Дебора, Буллхед-Сити, AZ

.

Ответ: Сканирование бетона не является особенно деликатной операцией, но определенные условия могут помешать правильным показаниям. К ним относятся:

1. Толщина плиты
2. Содержание стали
3. Оригинальная конструкция бетонной смеси
4. Состояние грунта и основания под плитой
5. Помехи от других источников

Хотя с ними нечасто приходится сталкиваться при работе с современными технологиями строительства и документацией, эти проблемы могут время от времени возникать и возникают.Мы оценим ваш сайт на основе известной информации и подберем правильную технологию сканирования в соответствии с преобладающими условиями на сайте.



Вопрос: Сколько времени требуется георадару для обнаружения утилиты? –Ченновит, Анахайм, Калифорния

При условии отсутствия помех или необычных условий на участке георадар может обнаруживать заглубленные конструкции очень быстро, часто всего за несколько секунд. Поскольку георадар может определить только плотность и относительное положение встроенных структур, мы можем получить полную картину области только после завершения сканирования и сопоставления результатов со строительной документацией.При таком подходе мы предлагаем высочайшую точность, но требуется некоторое время, чтобы убедиться, что мы сопоставляем то, что показано в документах сайта, с тем, что есть на самом деле.



Вопрос: Может ли георадарное сканирование идентифицировать и различать арматуру, кабели постнатяжения, электрические кабелепроводы и другие встроенные материалы? –Родерик, Окленд, Калифорния

Ответ: Сам по себе нет. GPR может сказать, что «что-то» находится в данном месте и какова относительная плотность этого «чего-то». Точная интерпретация информации в виде пригодной для использования полезной и другой материальной маркировки является в равной степени искусством, как и наукой, и требует человеческого разума и глаз, чтобы приравнять «эту» подпись к «этому» конкретному материалу. Поскольку наши технические специалисты являются опытными профессионалами с достаточной подготовкой и опытом, они обычно могут делать разумные предположения, но мы предпочитаем воздерживаться от этого, пока не получим общую картину и не сможем ее правильно оценить.



Вопрос: Вы можете найти электрокабели из ПВХ? –Люси, Сан-Антонио, Техас

Ответ: Технически да. ПВХ будет отображаться как препятствие средней плотности с немного более высоким поглощением, чем отражение для сигнала радара, в отличие от металла, который дает очень сильное отражение и минимальное поглощение.Однако просто увидеть объект средней плотности недостаточно, чтобы сказать: «Это электропровод в оболочке из ПВХ». Все, что мы можем с уверенностью сказать в этой ситуации, это то, что что-то, что может быть поливинилхлоридом, присутствует, пока мы не сверим показания георадарного сканера с чертежами участка.



Вопрос: Есть ли у ваших специалистов по сканерам бетона опыт? –Кэрролл, Феникс, AZ

Ответ: Да. Наши технические специалисты проходят тщательное обучение и сертификацию по эксплуатации и технике безопасности.Когда один из наших техников находится на месте, вы можете быть уверены, что получите необходимые ответы как можно скорее, не беспокоясь о том, будет ли работа выполнена правильно.



Вопрос: Безопасно ли пользоваться георадаром? – Скотт, Кукамонга, Калифорния

Ответ: Да. Георадар использует радиоволны так же, как подводные лодки, дельфины, киты и летучие мыши используют звуковые волны для навигации, что мы называем гидролокатором. Радиоволны проходят через все, от экрана, на котором вы это читаете, до планеты, которая поддерживает нашу жизнь.В отличие от рентгеновского излучения и других видов излучения, никогда не было доказано, что радиосигналы вредны для человека, поэтому нахождение рядом с георадаром не представляет опасности для вас, вашей команды или нашего техника, что делает его лучшим выбором во всех отношениях. для ваших конкретных потребностей сканирования!





Western Washington Rebar & Concrete Scanner Services

Визуализация бетона и конструкций с высоким разрешением — это геофизический метод, использующий импульсы радара для изображения бетонных полов, стен и потолков. Радар используется для обнаружения арматурных стержней, пластиковых и металлических кабелепроводов, обнаружения и оценки глубины залегания тросов после натяжения, определения глубины защитного слоя, выявления износа, обнаружения пустот, обнаружения токоведущих кабелей и т. д.



– Трубопроводы – Толщина перекрытия – Обнаружение пустот – Оценка бетонного покрытия

Специалисты по проектированию и строительству, занимающиеся отбором керна, резкой и дроблением бетона/конструкций, теперь имеют безопасные и надежные средства работы в этих условиях: георадар высокого разрешения (GPR).Записи о строительстве многих сооружений недоступны, и строительство часто отличается от проекта, в результате чего георадар является единственным способом убедиться в том, что есть.

Георадар может идентифицировать как металлические, так и неметаллические элементы, что делает его универсальным инструментом визуализации. В настоящее время георадар широко используется для оценки внутренней части бетонных конструкций. При резке и отборе керна для реконструкции и ремонта приоритетом является отказ от использования армирующих материалов, тросов для последующего натяжения и встроенных кабелепроводов. Знание их точного местоположения имеет решающее значение для оператора и общественной безопасности.Это также обеспечивает целостность конструкции.

Георадарное оборудование передает электромагнитные волны в недра

бетона и обнаруживает поверхности раздела между различными материалами. Границы раздела идентифицируются по изменениям, происходящим в электромагнитных волнах. Этими изменениями могут быть пустоты, арматурные стержни, подземные коммуникации (металлические или пластиковые), трубопроводы или различные другие элементы. Антенна передает и принимает высокочастотный электромагнитный импульс в исследуемый материал и регистрирует время прохождения и амплитуду этих импульсов.Система георадара записывает эти отклонения и обрабатывает их в цифровом виде. Вывод данных обычно считывается и интерпретируется с помощью цветного видеоэкрана. Данные также могут быть отображены в виде трехмерных изображений, записанных в цифровом виде и загруженных в компьютер для дальнейшей обработки и интерпретации. Георадарное сканирование

, выполняемое нашими сертифицированными техниками, безопасно, поскольку не использует излучение и не требует эвакуации населения и другого персонала. Георадар высокого разрешения предлагает детальное представление о том, «что находится внутри», и работает быстро и надежно.Этот процесс дает результаты в режиме реального времени, которые невозможны при использовании традиционных рентгенографических (рентгеновских) методов. Система георадара отличается высокой портативностью и может быть установлена ​​за считанные минуты даже в местах с ограниченным доступом. Эта технология неразрушающего контроля приносит пользу нашим клиентам, поскольку позволяет им эффективно и результативно выполнять свои проекты, экономя время и деньги.

Система визуализации бетона/конструкций обеспечивает быструю и эффективную проверку плит, полов, потолков, крыш, колонн, балок, настилов, ограждений, пилонов, балконов, мостов, туннелей и многого другого. Это полезно для проникновения и обнаружения точного местоположения инженерных сетей, труб, кабелепроводов, арматуры, кабелей постнатяжения и других подземных объектов, а также для определения толщины исследуемого материала. Диапазон глубин георадара ограничен электропроводностью материала объекта и частотой передачи. Более высокие частоты не проникают так далеко, как более низкие частоты, но дают лучшее разрешение. Оптимальная глубина проникновения достигается в сухом отвержденном бетоне, где глубина проникновения составляет до 18 дюймов.Во влажном и незастывшем бетоне с высокой электропроводностью проникновение иногда составляет всего несколько дюймов. Собранные данные обрабатываются быстро и легко. Результаты создают и отображают двухмерное изображение в реальном времени или трехмерное изображение для более интуитивного подхода к анализу и интерпретации данных.

Несколько вариантов просмотра позволяют пользователю перемещаться по данным, многократно открывая функции, не видимые в традиционных вертикальных профилях данных. Полный отчет об обследовании может быть предоставлен в двух режимах сбора данных: Line Scan и Grid Scan.Линейное сканирование отображает данные вида сечения в режиме реального времени. Grid Scan обеспечивает быстрый и интуитивно понятный сбор данных сетки, которые обрабатываются на борту для создания карт-планов. Данные обоих режимов можно сохранить, а затем скопировать на карту памяти Compact Flash. Изображение среза глубины может быть получено с интервалом в один дюйм, и все данные можно просматривать на цветном ЖК-мониторе, способном отображать данные в нескольких цветовых палитрах.

Когда следует сканировать бетон?

Расположение арматуры	Расположение 70380	Размещение Трубы	Размещение
Размещение пост натяжения кабелей	Расположение пластиковых труб	Расположение бетонных футов	Ремонт
Расположение пустоты	Conduits	Расположение балок		Новое строительство
Определение плиты, стены и потолка толщиной	Размещение четкого места для Core	Размещение бетона и асфальта Толщина	Улучшения арендатора
Нахождение по ухудшению бетона	Оптоволоконная оптика	Roadways	Roadways
RUSWAY и TARMACS	Bridge Tooks	Туннели	Сейсмические модификации
Гаражи	Модернизация	BA Lonies	Обследование до дизайна
стены и столбцы	Башни	3D-кармасы	3D картирование внутренних препятствий	архитектурный фасад	Гидкие линии

Многие люди относятся к бетону и структурное сканирование как конкретный рентген, но это неверно. Бетонное структурное сканирование и рентген бетона — очень разные технологии. Рентгеновские технологии представляют серьезную опасность для здоровья, требуют остановки работ в этом районе и не так быстры, точны и эффективны, как сканирование бетона и конструкций.

Радарная технология сканирования бетона и конструкций является неразрушающей, неинвазивной и, кроме того, более рентабельной по сравнению со старой рентгеновской технологией. Эта радарная технология также может сканировать плиту на уклоне, поскольку необходим только односторонний доступ.Благодаря фактору портативности георадарное сканирование бетона/структуры позволяет нам собирать большие объемы превосходных данных в режиме реального времени на месте за относительно короткий период времени с помощью цветного дисплея и возможностей трехмерного изображения.

Преимущества GPR над рентген

преимущество

Ваша стоимость	Высокий	Низкий
Требуется доступ	2 стороны	1 сторона	1 сторона
Время настроек	длинные	Short
Дата сбора скорости	SLOW	Fast
Результаты проверки в реальном времени	NO	Да
Data Storage Medium	Digital	Digital
	Да	NO
Да	№
Опасность (излучение)	Да	№
Метод сбора данных для больших площадей	Шаг и повтор 9038 0	Непрерывная
Должен быть обработан для получения результатов	Да	Дополнительные
могут определить XY Местоположение	с расчетами	Прямое считывание
может определить точную Z (глубину) Местоположение	с расчетом	прямое считывание

Георадар — ценный инструмент, используемый для проникновения в непроводящие поверхности и поиска различных материалов. Некоторые преимущества радара включают:

• Неразрушающий: Частотные волны не наносят абсолютно никакого ущерба недрам, окружающей среде или окружающим людям.
• Без помех:  Издает мало шума и не мешает окружающим во время использования.
• Простота развертывания:  Множество вариантов размера, удобных для пользователя, поэтому его можно хранить, перемещать и использовать практически в любом месте с небольшими ограничениями.
• Прочный: Вся конструкция чрезвычайно прочная и рассчитана на то, чтобы выдерживать ежедневные монтажные работы, связанные с ее подходящим применением.
• Различные области применения:  Идеально подходит для поиска большинства инженерных сетей, подземных работ, структурных, археологических и бетонных работ.

Как это работает?

Проще говоря, георадар показывает вам, что находится на другой стороне. Медленно перемещайте прибор над объектом, который вы хотите исследовать, например, стеной, бетонным полом, дорогой или любой другой непроводящей поверхностью. Антенна посылает безопасные импульсы радиочастотной энергии сверхширокого спектра через эту среду и обратно к антенне для создания изображения недр на интерфейсе оператора.Это так просто.



Георадар имеет те же основные принципы, что и металлодетектор. Металлоискатель посылает энергию в землю на 17 частотах. Когда эта энергия встречается с металлическим объектом, она преобразуется в узнаваемый тон. Георадар посылает тысячи частот, которые возвращаются к антенне и передают определение состава материала в недрах.

Радар чувствителен к изменениям состава материала. Обнаружение этих изменений требует движения.В случае радара управления воздушным движением цели движутся, поэтому работает стационарный передатчик. В случае с георадаром мы ищем неподвижные цели, поэтому для обнаружения цели необходимо перемещать радар.

Может ли георадар видеть сквозь все?

Почти. Радар — единственная технология дистанционного зондирования, которая может обнаруживать как проводящие, так и непроводящие материалы. Хотя радар может легко видеть проводящие материалы, такие как металл и соленая вода, он не может видеть сквозь них. Кроме того, бетон является проводящим, когда он свежий, но становится непроводящим по мере отверждения.

Что я могу найти с помощью георадара?

GPR предназначен для отображения различий в составе материалов. Его можно использовать для обнаружения любого объекта, состав которого отличается от состава окружающих его материалов. Например, труба из ПВХ будет иметь другой состав, чем окружающая почва. Засыпанные пустоты и выемки также будут иметь состав, отличный от окружающей почвы. Однако он не знает, что представляют собой фактические материалы, которые он отображает. По этой причине он не подходит для поиска золота, драгоценных камней и сокровищ.



Безопасен ли георадар?

Да, георадар чрезвычайно безопасен. Он излучает меньше энергии, чем мобильный телефон.

Как глубоко это заходит?

Глубина обнаружения будет определяться тремя факторами:

• Тип почвы
• Частота антенны
• Размер цели

Сигнал радара ослабляется или поглощается по-разному в различных почвенных условиях. Плотные влажные глины являются наиболее трудным для проникновения материалом, в то время как чистый сухой песок является наиболее легким.

Антенны с более низкой частотой обеспечивают большую глубину проникновения, однако минимальный размер объекта, видимого для радара, увеличивается по мере уменьшения частоты антенны.

Возможности антенны
Антенна	Прибл. Проникновение в плотную влажную глину	Прибл. Проникновение в чистое сухое песок	пример наименьший видимый объект
100 МГц	20 футов (6 м)	603FT + (18 м +)	Туннель @ 60 футов (18 м). (6 м) Глубина
250 МГц	13 футов (4 м)	40 футов (12 м)	3 фута.(90 см) Труба @ 12 м 6 дюймов. (15 см) Труба @ 13 футов (4 м)
500 МГц	6 футов. (1,8 м)	14,5 футов. (4,4 м)	4 дюйма. (10 см) труба @ 4 м3/16 дюймов (0,5 см) Шланг 1,8 м и менее
1000 МГц	3 фута (90 см)	6 футов (1,8 м)	3/16 дюйма (3/16 дюйма) 0. @ 3 фута. (90 см) Проволочная сетка, мелкая
2000 МГц	0,5 фута (15 см)	2 фута. (60 см)	Леска моноволоконная

Антенны 300-800 МГц наиболее широко используются для поиска подземных коммуникаций.
Антенны 1000-2000 МГц наиболее широко используются для поиска арматуры и коммуникаций в стенах и полах.

ПРИМЕЧАНИЕ:  Во многих случаях невозможно проникнуть на глубину заглубленных инженерных коммуникаций из-за состояния грунта, но все же часто можно обнаружить нарушенный грунт из первоначальной выемки.

Насколько он точен?

Как правило, георадар показывает горизонтальное положение целей в их точном местоположении; однако существует ряд факторов, которые могут повлиять на точность измерения глубины.

Скорость сигнала радара зависит от состава проникаемого материала. Глубина до цели рассчитывается на основе количества времени, необходимого для отражения сигнала радара обратно к антенне. Сигналы радара распространяются с разной скоростью через разные типы материалов. Влажность материала также влияет на скорость сигнала.

Обычно невозможно узнать точную скорость, с которой сигнал радара проходит через материал, однако обычно ее можно оценить с точностью +/- 10 %.Можно использовать глубину до известного объекта, чтобы определить точную скорость и, таким образом, откалибровать расчеты глубины. Однако этот метод хорошо работает только в том случае, если исследуемый материал имеет постоянный состав, например бетон.

При исследовании под землей неизбежным ограничением является то, что из-за естественных различий в составе геологических слоев точная скорость будет варьироваться от одной точки к другой. Существует несколько методов моделирования изменений скорости вдоль траектории съемки, однако, в конечном счете, это все оценки, и ни одна из них не является полностью точной.

Что ты видишь?

Существует три основных типа данных, которые могут быть получены с помощью георадара. 2D, 3D или точечные данные.

Съемка всегда начинается с необработанных 2D-данных. Почти всегда необходимо работать с необработанными данными, чтобы, по крайней мере, убедиться, что данные собираются правильно, а любые алгоритмы обработки настроены соответствующим образом для исследуемой среды. 3D-данные могут быть сгенерированы путем объединения нескольких наборов 2D-данных, которые были собраны в виде перпендикулярной сетки и обработаны одним из нескольких различных методов, чтобы сделать их пригодными для просмотра в 3D.

Понимание данных георадара

Во-первых, важно понимать, что при передаче сигнал радара распространяется веерообразно. Из-за этого объект будет виден радару до и после того, как радар окажется прямо над ним. По этой причине объект в форме точки будет отображаться как гипербола (форма дуги). Поскольку радарному сигналу всегда будет кратчайшее время прохождения, когда антенна находится непосредственно над целью, центральная линия цели всегда будет находиться в самой высокой точке гиперболы в данных.

В случае танков и более крупных целей края могут располагаться аналогичным образом. Этот тип отображения всегда является отправной точкой для любого георадара. Существуют различные типы методов обработки и отображения, которые можно применять к этим данным, чтобы адаптировать их к конкретным потребностям.

3D-данные могут быть представлены одним из 3 способов: либо 3D-выравнивание 2D-трасс, один или несколько срезов глубины, либо изоповерхности. Трехмерное выравнивание двухмерных трасс практически не требует постобработки, поэтому требуется меньше времени на создание и наименьшее количество предположений относительно изменения скорости.Срезы глубины требуют точной модели скорости исследуемой среды. Чем более однороден материал (например, бетон), тем быстрее и легче этого добиться. В некоторых случаях скорость может быть измерена, а иногда это может быть определено с помощью комбинации обоснованных предположений и проб и ошибок. Срезы глубины, как правило, хороши для моделирования линейных элементов, таких как арматурные стержни и трубопроводы. Изоповерхности требуют большей части постобработки и фильтрации. Результат может быть хорош для моделирования более сложных объектов, но также имеет тенденцию отфильтровывать более мелкие и тусклые объекты.Иногда это желательно, а иногда нет.

Планирование георадарной съемки

3D-данные могут быть полезны для более сложных участков с множеством целей. Генерация 3D-данных требует, чтобы данные собирались на регулярной сетке в перпендикулярных направлениях, а также обычно требуется некоторая степень постобработки. Объем необходимой постобработки увеличивается по мере снижения однородности исследуемой среды. Кроме того, существует практическая корреляция между однородностью исследуемой среды и четкостью изображений, которые можно ожидать при постобработке.Кроме того, пригодные для использования трехмерные представления обычно требуют, чтобы данные были собраны на гораздо более плотной сетке, чем это необходимо для двумерного представления данных. Во многих случаях количество линий съемки удваивается или учетверяется. По этим причинам 3D-данные, как правило, чаще используются при мелкомасштабных съемках бетонных полов и стен, чем при крупномасштабных наземных съемках.

Покрытие

Распространенное заблуждение состоит в том, что размер антенны влияет на площадь покрытия. Это не тот случай.Размер антенны зависит от частоты антенны и, следовательно, от глубины, на которую она может проникнуть. В то время как сигнал от антенны георадара действительно распространяется в направлении движения, поперечная ширина, которую он сканирует за проход, очень мала, независимо от используемой антенны. Кроме того, цели легче всего идентифицировать с помощью георадара, когда траектория съемки перпендикулярна ориентации цели. По этой причине съемки обычно проводятся по сетке в двух перпендикулярных направлениях:

Шаг сетки определяется на основе размера целей, которые необходимо идентифицировать, и того, какие результаты будут получены в результате съемки. .Типичный шаг сетки может составлять 1 фут, 3 фута, 5 футов, 10 футов, 20 футов для наземных съемок и 1-12 дюймов для бетонных / структурных съемок стен и полов.

Георадар может собирать данные на скоростях шоссе, поэтому скорость, с которой данные могут быть собраны вдоль линии съемки, ограничена только двумя факторами: 1) любое время, затраченное на интерпретацию данных в реальном времени и/или затраченное на работу на месте выделять. 2) удержание антенны в плавном контакте с землей.

Сканирование и обнаружение арматуры в бетоне

Майкл Бернцвейг

Арматура

— это стальные стержни, которые обычно проходят через бетонные плиты. Стальные стержни помогают усилить прочность бетонных плит, придавая конструкции прочную форму. К сожалению, арматура может нанести серьезный ущерб строительным инструментам, если вы выполняете работы по бурению или резке бетона.

Дорогостоящий ремонт и замена инструментов могут произойти, если вы врежетесь в арматуру. Поэтому перед началом работы вам необходимо найти арматуру в бетонных плитах. Детектор арматуры может точно измерить расположение и глубину стальных стержней. Для точного поиска арматуры в бетоне можно использовать либо портативные устройства обнаружения арматуры, либо георадарные системы.Как только вы точно обнаружите и измерите стальную арматуру, вы сможете выполнить поставленную задачу.

Почему локаторы арматуры необходимы при строительных работах?

Представьте, что вы работаете на строительной площадке, и произошло повреждение водой. Под бетоном, который использовался для строительства конструкции, есть водопроводные трубы. Вам просто нужно срезать бетон и отремонтировать протекающие трубы. К сожалению, бетонные плиты армированы арматурой, что усложняет работу.

Используя локатор арматуры, вы можете точно и легко найти арматуру в бетоне, которую нужно срезать. Наличие подходящих инструментов на месте или в вашем наборе позволит вам быстро выполнить работу. Локатор арматуры, безусловно, является инструментом, который строители или фирмы должны всегда иметь на месте. Это предотвратит множество проблем на любой работе в будущем.

Важность обнаружения арматуры в бетоне

Точная идентификация и определение местоположения арматурных стержней является начальным шагом в неразрушающем обследовании железобетонных конструкций и дорожных покрытий.Если вы устанавливаете инженерные коммуникации с помощью колонкового бурения или определяете прочность бетона, очень важно установить расположение стальных стержней, чтобы не повредить целостность армирующего материала

.

В основном локаторы арматуры используются для неразрушающего исследования бетона. Вы также исследуете материал, чтобы предотвратить любое повреждение армирующих материалов в будущем.

Как обнаружить арматуру в бетоне?

При проведении неразрушающей оценки армирующих материалов вы:

• Измерение толщины защитного слоя бетона для проверки соответствия конструкции, противопожарной защиты и коррозионной стойкости
• Обеспечение правильного расстояния между стержнями и их размещения
• Измерение диаметров стержней, чтобы убедиться, что сборка соответствует проектным требованиям
• Обнаружение анкеров, арматуры, соединений и другого металла, который был заделан
• Обеспечение правильной длины соединения

Если вам интересно, как найти арматуру в бетоне, использование локатора арматуры поможет вам избежать повреждения арматурной стали во время процедур просверливания с помощью режущей пилы или колонкового бурения.Целостность конструкции может быть нарушена случайным повреждением арматурной стали.

Обнаружение арматуры с помощью различных инструментов

Существует четыре различных инструмента, которые можно использовать для исследования арматуры в бетоне. Инструменты, используемые для обнаружения арматуры, включают измерители защитного слоя, локаторы арматуры, металлодетекторы и георадарный сканер бетона. Глубина и возможности измерения часто зависят от производителя устройства.

Измерители покрытия

Измерители защитного слоя

могут выполнять полную неразрушающую оценку арматурной стали в бетоне.Они точно определяют расположение, диаметр и глубину закладных стальных стержней. Высококачественный измеритель защитного слоя является лучшим инструментом для оценки целостности арматурной стальной системы конструкции.

Измерители покрытия

используют импульсные индукционные катушки для создания магнитных полей вихревых токов. На этот метод не влияют такие материалы, как дерево, бетон, пластик и кирпич. Влага и пустоты в бетоне влияют на показания прибора. Проводящие материалы в магнитном поле влияют на измерения.

Локаторы арматуры

В локаторах арматуры

используется аналогичная технология для обнаружения стальных опор. Однако бетонное устройство сканера арматуры меньше по размеру, более экономично и намного проще в использовании. Однако устройство не такое сложное, как Cover Meters. По сравнению с измерителями покрытия точность определения местоположения почти одинакова, но оценка глубины защитного слоя бетона, диаметра стержня и оценка широкой области не так точны. Локаторы арматуры могут точно определить точное местоположение встроенной проволочной сетки, стеновых стяжек, шпилек и металлических крепежных деталей внутри бетонных конструкций.

Металлодетекторы

Если у вас менее сложная ситуация, в которой вам нужно найти стальную арматуру, вы можете использовать металлодетектор. Металлодетекторы хороши для общего поиска арматуры. Арматура должна быть широко расставлена. Большинство металлодетекторов на рынке сегодня могут определить, является ли металл черным или цветным. Это уменьшает путаницу с материалом внутри бетонной конструкции. Металлодетекторы обнаруживают все металлы и, скорее всего, не смогут определить точное местоположение или границу стальной арматуры.

Георадарный сканер бетона

Сканер для бетона с георадаром

— это новое устройство, используемое в строительстве. Георадар уже некоторое время используется в определенных отраслях, включая исследование подземных почв, археологические раскопки и поиск подземных коммуникаций. Новые технологические достижения сделали возможным использование георадара для неразрушающей оценки бетона.

Устройства

GPR могут точно определить местонахождение и определить размер больших арматурных стальных стержней на глубине до 2 футов от поверхности.Кроме того, георадар обеспечивает полное представление о пустотах, включениях, расслоениях и инженерных сетях под бетонной поверхностью. Некоторые модели могут предоставлять трехмерные изображения недр для четкого представления данных. На показания счетчика могут влиять проводящие материалы, находящиеся в магнитном поле.

Заключение: Как найти арматуру в бетоне

Каждый из перечисленных выше инструментов имеет множество преимуществ и недостатков для поиска арматуры в бетонных плитах.GPR — самая передовая из доступных технологий, но у нее есть свои недостатки, делающие ее не всегда надежной. Между тем, в зависимости от работы, могут быть достаточными такие простые устройства, как локаторы арматуры и металлодетекторы.

Прежде чем приобретать устройство, помогающее найти армирование в бетоне, необходимо разобраться в выполняемой работе. Если поиск арматуры является обычной задачей, то локатор арматуры может быть простым и удобным в использовании устройством, которое вам нужно. Однако, если ваша работа более сложная, вы можете выбрать современное устройство, такое как георадар, чтобы получить еще более четкое изображение стальной арматуры под поверхностью.

Copyright Detector Electronics Corp. 2021

Объяснение арматуры – Полное руководство по арматуре в ICF – Plasti-Fab

Опубликовано 22 мая 2019 г. от Plasti-Fab

2 комментария

По сравнению с обычными фундаментными стенами для ICF требуется больше арматуры. Однако у вас может быть бетонная стена толщиной 6 дюймов с ICF, а не 8 дюймов. обычная стена фундамента в большинстве случаев. Поэтому дополнительная арматура может сэкономьте 2 дюйма бетона на стенах фундамента.

Поскольку ICF содержат больше арматуры и считаются железобетонными. стены, они позволят вам построить более высокую стену, что даст вам более высокий потолок высота по сравнению с обычными бетонными стенами.

Арматура

используется для решения требований к проектированию конструкций, связанных в первую очередь с нагрузки сжатия, растяжения и сдвига. Арматура также будет контролировать бетон усадочные трещины.

Вертикальная арматура в основании

Стальные армирующие дюбели должны выступать как минимум в 40 раз за диаметр стержня по высоте от верхней части фундамента, чтобы соответствовать размеру, расстоянию и положению вертикальной арматуры, необходимой в стене фундамента.

Бетон прочен при нагрузках на сжатие, но прочность на растяжение намного выше. ниже. Арматура для подземных стен фундамента с обратной засыпкой Наружная поверхность всегда устанавливается во внутренней трети стены, которая является натянутая сторона стены. Для применения выше уровня грунта или стены для вечеринок арматурный стержень обычно размещается посередине стены.

Когда вы посмотрите на блок Advantage ICF, вы увидите зажимы арматуры на пластиковых перемычках, разделяющих 2 слоя пенополистирола.

Горизонтальный Арматура на курсах ICF

После завершения первого ряда МКФ поместите арматурный стержень горизонтально в соответствующие фиксаторы арматуры в перемычке, следуя своим техническим спецификациям (или таблицам расчетов в Техническом руководстве по системе Advantage ICF).Горизонтальный стержень располагается в шахматном порядке, чтобы можно было разместить вертикальный стержень между горизонтальными стержнями после того, как все ряды будут на месте. Для стен ICF ниже уровня земли установите горизонтальный арматурный стержень в зажим № 1 (первое внутреннее седло арматурного стержня) в первом ряду блока и № 3 (третье седло арматурного стержня) во втором ряду, чередуя № 1 и № 3 для всех подпоследовательные курсы блока.

Арматурный стержень

обычно находится на натянутой стороне стены (или в большинстве случаев на внутренней трети стены). Однако более подробное описание см. в Техническом руководстве по системе Advantage ICF.

Перемещение арматурного стержня в шахматном порядке от ряда к ряду создает эффект «переплетения», который позволяет горизонтальному арматурному стержню обхватывать (другой термин «удержание») ваш вертикальный арматурный стержень на месте. Вертикальная арматура устанавливается после того, как стена будет на полную высоту.

Установить указанную вертикальную арматурную сталь, сдвинув ее вниз между смещенными длины горизонтальной арматуры. Это создает эффект «переплетения», который позволяет горизонтальным арматура для удержания вертикальной арматуры на месте.

Наконечники для арматуры

● Убедитесь, что вы знаете, где на рабочей площадке вы хотите выгрузить арматуру.

● Держите арматуру как можно более чистой от грязи и других загрязнений, так как это повлияет на производительность

● Отрежьте 4 фута и предварительно согните их для углов и Т-образных стенок

● Иметь на месте надлежащий инструмент для резки арматуры и гибочный станок или договориться о том, чтобы это сделали за вас до доставки арматуры, чтобы обеспечить требуемые допуски.

● Наденьте пластиковые колпачки на верхнюю часть вертикальной арматуры, торчащей из фундамента или стены, чтобы не пораниться об острые концы.

Вы можете нажать на следующую ссылку, чтобы узнать, какая арматура вам понадобится для твоя работа.

http://www.advantageicf.com/technical-library/technical-library.html

Крайне важно ознакомиться со всеми применимыми строительными нормами и инженерными, техническими руководствами и техническими руководствами производителя ICF, а также с отчетами по нормам, чтобы понять требования к правильному расстоянию и размерам арматурных стержней.

Ресурсы

Техническое руководство Advantage ICF

Руководство по установке Advantage ICF

Детальное руководство Advantage ICF

Контрольный список системы Advantage ICF

Полевое руководство Advantage ICF

Если у вас есть какие-либо вопросы о размещении арматуры для вашего проекта, позвоните нам сегодня по телефону (888) 446-5377.

Нравится:

Нравится Загрузка…

Родственные

← Серия Plasti-Fab® для коммерческого строительства – Решения для стен выше уровня земли Серия Plasti-Fab Commercial Construction – Решения для утепленных кровель →

Как найти стойку в бетонной стене?

Используйте искатель шпилек или постучите по потолку и забейте отделочные гвозди в обшивку, чтобы обнаружить скрытые балки.Балки должны проходить через каждые 16 или 24 дюйма и могут проходить перпендикулярно бетонной стене или параллельно. Отметьте потолок или стену , чтобы показать, где проходят балки, чтобы облегчить их крепление.

Нажмите, чтобы увидеть полный ответ

Соответственно, работает ли искатель шпилек через бетон?

Как и многие старомодные искатели шипов , большинство приложений искателей шипов являются магнитными, а это означает, что они просто полагаются на встроенный в телефон в магнитометр для обнаружения металлических предметов внутри стен.После установки искатель шпилек Walabot app работает на гипсокартонных и бетонных стенах. Он обнаруживает водопроводные трубы, кабелепроводы, проводку и шпильки .

Кроме того, есть ли в цементных стенах шпильки? Хитрость здесь заключается в слове «полый»… когда вы стучите по стене, звук эхом отдается в полости, поэтому монолитная бетонная стена будет звучать иначе, чем пустотелая гипсокартонная стена. В этом случае, скорее всего, это бетонная стена , хотя в некоторых типах гипсокартона вместо деревянного каркаса используются металлические шпильки .
