Как скрепить брус между собой своими руками?

Прежде чем приступить к возведению дома или бани из бруса своими руками нужно изучить теоретическую часть вопроса. А в частности, усвоить правила правильного крепления деревянного бруса. Дальше, больше, необходимо закрепить свои знания на практике. Получив определенные навыки, можно приступать к строительству дома сруба. А опыт придет во время выполнения работ. Если вы еще не знаете какое количество кубов пиломатериал вам нужно, рекомендуем вам воспользоваться этим строительным калькулятором дома из бруса.

Содержание

  1. Скрепление бруса: инструмент
  2. Способы углового соединения бруса
  3. Соединение угла с остатком «в обло» или «в чашу»
  4. Соединения без остатка
  5. Встык
  6. Угловые соединения при помощи шпонок
  7. Замок « в коренной шип»
  8. Крепление «в полдерева»
  9. Скрепление «в лапу»
  10. Соединение «Ласточкин хвост»
  11. Способы продольного соединения
  12. Металлические крепежи для бруса
  13. Сложный крепеж
  14. Простой крепеж
  15. А так же можете посмотреть видео Крепление бревен нагелями

Скрепление бруса: инструмент

Соединение бруса не самое трудное и тяжелое занятие. Но подготовиться следует. Для этого потребуется:

Мерительный инструмент (рулетка, уголок столярный, уровень) и карандаш, с их помощью выполняется разметка образующих поверхностей крепления.

Пила, возможно, ручная электроножовка

или цепная с электроприводом,

но лучше воспользоваться механизмом с бензиновым двигателем;

Молоток, дрель и шруповерт.

Способы углового соединения бруса

Теперь, когда все готово, определяемся в каких случаях, необходимо прибегнуть к соединению бруса. Таких моментов два:

  1. при устройстве углов в будущем срубе;
  2. при недостаточной длине приобретенного бруса.

А способы такого крепления самые разнообразные. Выбор того или иного метода крепления зависит конкретной ситуации и решения мастера. Стыкование бруса во многом отличается от соединения бревенчатых конструкций. Наше время современных технологий дедовские приемы крепления пиломатериалов постоянно совершенствуются. Наиболее популярны два способа фиксации: с остатком, и без.

Рассмотрим оба варианта.

Соединение угла с остатком «в обло» или «в чашу»

Такой метод заключается в использовании замочных пазов. Они могут быть одно-, двух-, и четырёхсторонними.

Односторонний паз получается в результате перпендикулярного надпила с верхней стороны бруса. Ширина, которого должна соответствовать поперечному сечению бруса.

Методика выпиливания двухстороннего паза предполагает пропил бруса с двух противоположных сторон верхней и нижней. Величина глубины пропила равняется четвертой части стороны перпендикулярного сечения. Этот способ дает качественное соединение, но требует высокой квалификации исполнителя.

Название четырехстороннего паза, говорит само за себя. В этом случае пропилы осуществляются со всех сторон. Этот метод дает надежную фиксацию, срубы, изготовленные таким способом невероятно прочны. Наличие пазов упрощают монтаж венцов, их собирают, как конструктор Лего. Выполнять крепление таким методом под силу только профессионалам.

Соединения без остатка

Встык

Самым элементарным по сложности является метод фиксации бруса встык. Заключается он в стыковке бруса друг к другу и креплении шипованными металлическими пластинками дальнейшей фиксацией при помощи саморезов. В этом случае прочность и плотность такого соединения зависит от безупречности поверхностей бруса, а они редко бывают идеально ровными, и от квалифицированности исполнителя. Тщательная подгонка торцов совмещаемых настолько трудоемка, что даже не под силу профессионалам. Поэтому применение такого метода вряд ли будет уместно при строительстве жилого дома, зато он пригодится при строительстве подсобных помещений, где не важна герметичность углов.

Для жилых строений лучше использовать другие, более надежные способы крепления бруса.

Угловые соединения при помощи шпонок

  1. Прочность такого скрепления достигается применением специального клина из твердых пород дерева, называемые шпонками.
  2. Установка такой детали в паз бруса исключает сдвиги в стыках.
  3. Обратите внимание, что прочность соединения обеспечивается разновидностью клина, который может быть продольным, поперечным и косым. Косой клин сложен в изготовлении, но следует отдать должное, он гарантирует максимальную прочность и теплопроводность угла.
Замок « в коренной шип»

Такое соединение считается самым эффективным в плане сохранения тепла. В народе бытует определение его, как «теплый угол»». Поэтому оно считается самым популярным при строительстве домов из бруса.

  1. Технологический процесс заключается в изготовлении в одном из сопрягаемых брусов паза, а в другом шипа, аналогичных размеров и их дальнейшем совмещении.
  2. При изготовлении дома укладка утеплителя, которым может быть льняное или джутовое полотно и войлок, обязательна.
  3. При этом главным условием минимальных теплопотерь является плотное совмещение элементов соединения.
  4. Дополнительно для повышения прочности конструкции дома, необходимо чередовать в угловых венцах шипы с пазами и скреплять их круглыми деревянными нагелями.
  5. При применении в скреплениях нагелей, присеков и курдюков необходимо оставлять между элементами замка ветикальные щели, они будут служить компенсатором при усадке дома.

https://www.youtube.com/watch?v=YXx07XTHf2U

Крепление «в полдерева»

Это довольно простой способ врубки углов. Осуществляется он путем поперечного пропила половины толщины бруса, что и послужило наименованию метода. Перед началом сборки в точках возле угловых соединений просверливается отверстие для установки нагеля или шпонки. Нагель должен перекрывать сразу несколько венцов сруба.

Скрепление «в лапу»

Сходен с креплением «в полдерева» но срез выполняется под углом, что способствует сохранению тепла.

Соединение «Ласточкин хвост»

Самой надежной, прочной и практически не имеющей теплопотерь является Т-образная врубка «Ласточкин хвост». По сути, это коренной шип только не прямоугольной, трапецеидальной формы. Пазы выполняются аналогичным образом. Это довольно трудоемкий и дорогостоящий способ скрепления бруса.

Кроме традиционного ласточкиного хвоста выделяют целый ряд других Т-образных соединений бруса:

  • замочный паз на вставном шипе;
  • симметричный трапециевидный шип, или «сковородня»;
  • прямоугольный шип, или «полусковородня»;
  • асимметричный трапециевидный шип, или «глухая сковородня»;
  • прямой паз на коренном шипе.

Способы продольного соединения

В строительстве иногда нужен брус длиннее стандартного размера, который равняется 6 метрам. Поэтому возникает необходимость продольного сращивания бруса. В этих случаях применяются уже знакомые способы «в полдерева», «в шип» и «на шпонке. Однако самым прочным и надежным способом продольного соединения считается косой замок. Он боле трудоемкий и сложный в изготовлении, но оно того стоит.

Металлические крепежи для бруса

Крепеж для бруса – это специальные элементы, выполненные из легированных сплавов, применяющиеся для соединения деревянных конструкций. Они могут быть как отечественного, так и зарубежного производства. Среди множества крепежных изделий можно выделить сложные детали: опоры, уголки, муфты и шайбы, и простые элементы: анкера, шурупы, гвозди и скобы.

Сложный крепеж

Опора – крепежная перфорированная деталь, изготавливаемая из стального профиля толщиной от 2 мм и подвергаемая нанесению антикоррозионного слоя цинка. Представляет собой уголковообразную конструкцию и служит для крепления балок перекрытия к стене дома. Опору по виду конструкции можно разделить на крепеж открытого и закрытого типа. Соединяют ее с брусом шурупами, саморезами или гвоздями. Выпускаются опоры для всех типоразмеров бруса.

Муфты с шайбами представляет собой гайку М20 со шпилькой приваренную к металлической пластине. Основным назначением является компенсация усадки бруса.

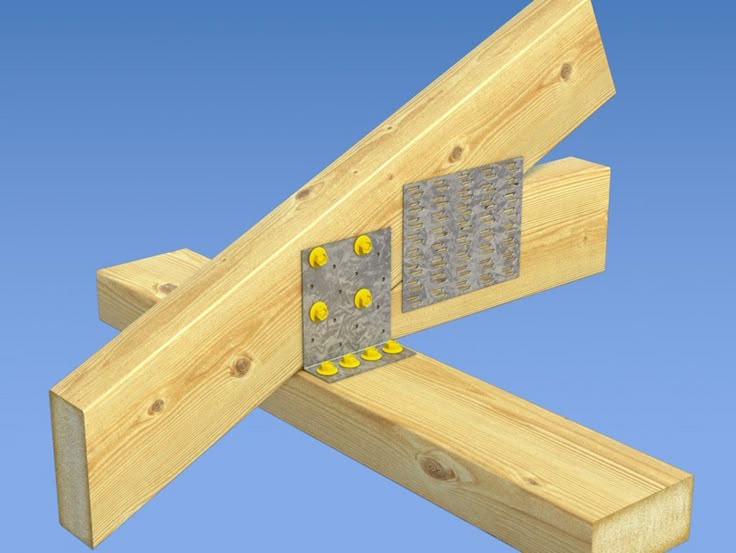

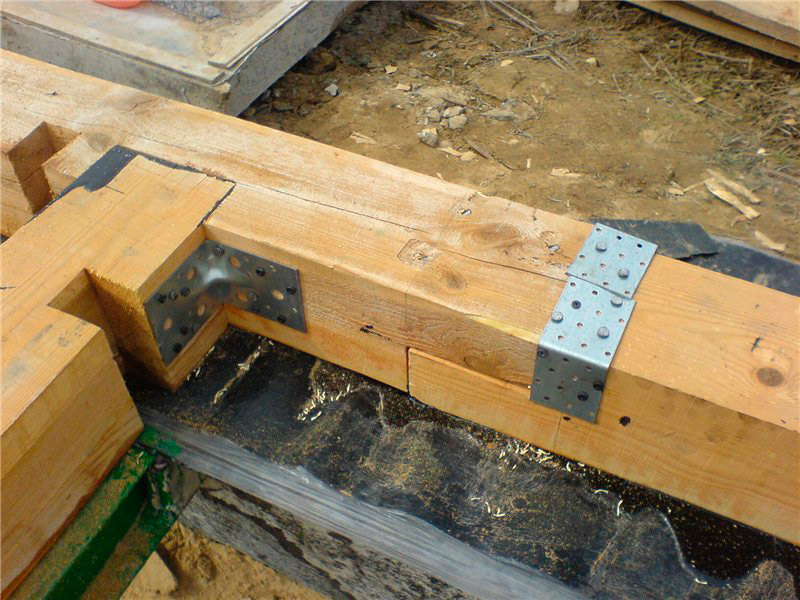

Уголки соединительные, производятся из листового проката толщиной от 2 мм и оцинковываются. Угловой крепеж выпускается в перфорированном варианте длиной от 120 до 175 мм. Выбор изделий осуществляется в зависимости от веса конструкции.

Простой крепеж

Нагели могут быть металлическими и деревянными. В качестве материала для из производства используют арматуру. Они применяются для скрепления венцов из бруса между собой. Металлические нагели обладают высокой прочностью и в состоянии предотвратить любую деформацию лесоматериала. Однако ввиду рифленой поверхности, которая может нарушить структуру деревянного массива, и несовместимости металла и дерева целесообразнее применять деревянные нагели.

Они изготавливаются, как правило, из березы или других твёрдых пород древесины. Прочность деревянных элементов почти не уступает надежности металлических изделий, при этом идеально подходят для дома из бруса, предотвращая его деформацию. Производятся нагели из дерева круглого и квадратного сечения.

Пружинный узел «Сила»

Изделие представляет собой болт с пружиной и резьбой по дереву, изготовленный из высокопрочного антикоррозионного сплава. Крепление бруса таким элементом, как Узел «Сила», обеспечивает прочность и устойчивость соединения, и отсутствие деформации и кручения. Кроме этого, изделие дополнительно нагружает сами венцы, что препятствует образованию трещин и зазоров в процессе усадки. Рекомендуемая установка крепежных узлов на один брус не менее 4 штук.

Гвозди, металлические скобы

Гвозди, равно как металлические скобы, являются неплохим крепежным изделием, но не для бруса. Применение их для соединения бруса ошибочно. Гвозди поддаются коррозии и приходят в негодность, при этом портя древесину. Исходя из этих недостатков, следует отказаться от применения гвоздей и металлических скоб.

Поскольку при помощи гвоздей любая конструкция скрепляется накрепко, ими лучше соединять детали, а не сколачивать стены.

Деревянный тип — имеет такие свойства, как впитывать и отдавать влагу, поэтому соединение бруса должно быть подвижным.

А так же можете посмотреть видео Крепление бревен нагелями

https://www.youtube.com/watch?v=jfOdlqU-icc

Чем лучше скреплять брус между собой? Советы строителя срубов

Самым надежным и проверенным строительным материалом для возведения домов является дерево. Чаще всего из всех деревянных строительных материалов используют брус. Из натуральной, прочной и в тоже время мягкой древесины можно возвести здание любой сложности. Но если во время строительства не правильно скреплять брус между собой, то такой деревянный дом долго не простоит и может даже представлять большую угрозу для жильцов, т.к. он может развалиться в любой момент от даже незначительного механического воздействия на стены. Поэтому к креплению деревянного дома из бруса и выбора крепежных элементов для этого процесса нужно подходить ответственно и серьезно.

Особенности деревянного материала – бруса

Перед началом строительства многие стоят перед выбором основного строительного материала бревна либо бруса. Чтобы сделать правильный выбор нужно знать их некоторые особенности.
Характеристиками бревна и брусья обладают равными: они являются теплыми, морозоустойчивыми, могут противостоять ветрам, обеспечить хороший воздухообмен в помещении. Но для укладки стен из бревен нужно обладать определенными навыками работы с данным материалом или же необходимо, чтобы на строительной площадке находился профессионал. Если таковых не будет, то строительство дома потерпит фиаско.

Брус — это деревянный материал, прошедший через специальный станок, который придал ему определенную форму с равными и идеально ровными поверхностями. Благодаря чему внешний вид брусового дома является прекрасным и без дополнительных отделочных работ. С брусом работать легче, справиться со строительством сруба из него могут новички и непрофессиональные строители. Усадка дома из бруса происходит быстрее, чем из бревна. Отличительной особенностью такого деревянного сруба являются более продуваемые межвенцовые швы. Но справиться с ними можно при помощи использования качественных утеплительных материалов.

Материалы для скрепления бруса между собой

Крепежных элементов для использования в деревянном домостроении имеется на строительных рынках в достаточно большом ассортименте. Приобретают для крепежей венцов сруба чаще всего следующие элементы:

  1. Металлические нагеля.
  2. Деревянные нагеля.
  3. Пружинный узел «Сила».
  4. Обычные гвозди.

Но не все данные материалы удачно подходят именно для деревянных домов. Многие выбирают крепежный элемент наобум, даже не зная, чем лучше скреплять брус между собой.

Металлические нагеля

Для изготовления металлических нагелей используется прочная арматура. Предназначаются они для обеспечения хорошего скрепления венцов сруба из бруса либо бревен между собой. Они прочные, способны предотвратить деформацию деревянного материала. Но все же использовать металлические нагеля в строительстве деревянного дома не рекомендуется.
Металлические нагеля обладают рифленой поверхностью, что может привести к повреждениям структуры деревянного материала во время его движения. Металл и дерево не совместимы, они абсолютно разные. Металлический нагель, находясь внутри бруса, вскоре подвергнется коррозии из-за перепадов температур, влажности и образовавшегося на нем конденсата. Ржавчина нагеля может стать причиной преждевременной порчи деревянного материала.

Деревянные нагеля

Деревянные нагеля изготавливаются из древесины твердых пород, в основном из березы. Поэтому они по своей прочности не уступают металлическим крепежным элементам, но в тоже время они лучше подходят деревянному дому. Березовые нагеля обеспечивают равномерность стенам дома, предотвращают деформацию бруса. Они не боятся перепадов температур, влажности и других неблагоприятных факторов.
Березовые нагеля являются очень прочными и доступными в финансовом плане. Данные крепежные элементы могут быть как круглые, так и квадратные. Под первый вид шкантов отверстия в брусе легче подготавливать.

Пружинный узел «Сила»

Этот крепежный элемент изготавливается из высокопрочного металла, и главное он не подвергается коррозии. Он состоит из болта, пружины и резьбы по дереву. Размер пружинного узла в среднем достигает 25 см. Пружинный узел «Сила» обеспечивает прочность и устойчивость всей деревянной конструкции, предотвращая кручение и деформацию бруса. Также данный крепежный элемент предоставляет и дополнительную нагрузку венцам сруба, тем самым предотвращая образование трещин и зазоров во время его усадки. Нагрузка от одного пружинного узла составляет около 130 кгс, а на весь брус необходимо устанавливать около 4 данных элементов.

Гвозди

При помощи гвоздей можно прочно скреплять между собой множество различных деталей и конструкций. Некоторые строители используют эти крепежи и для строительства деревянных домов из бруса, но это является большой ошибкой. Гвозди быстро ржавеют, находясь внутри бруса. Из-за коррозии происходит порча деревянного материала. Да и сама конструкция дома может неожиданно рассыпаться. Ведь ржавый гвоздь не сможет выдержать нагрузки, которую ему будут постоянно обеспечивать стены дома из бруса. По этой же причине стоит отказаться и от приобретения металлических скоб. Если же, несмотря на это решено использовать гвозди, то лучше приобретать специальные проволоки без шляпки, диаметр которых составляет около 6 мм.

Для возведения деревянного дома и скрепления бруса между собой лучше использовать нагеля из березы или пружинные узлы Сила. Эти крепежные элементы способны предоставить прочное и долговечное крепление венцов сруба. В целях экономии можно верхние венцы сруба закрепить пружинными узлами «Сила». Этот способ обеспечить еще и дополнительную необходимую нагрузку венцам. Нижние же брусья можно закрепить и нагелями, на них и так распределяется вес верхних венцов и кровли. Гвозди и металлические нагеля для скрепления бруса между собой применять не рекомендуется, особенно если имеется желание возвести прочный, безопасный и долговечный деревянный дом.

Тематическое видео:

Заключение

Надеемся, что в этой статье мы смогли ответить на вопрос — чем лучше скреплять брус между собой? К ответу на данный вопрос мы привлекли профессиональных сборщиков деревянных брусовых срубов с многолетним опытом в сфере массивного деревянного домостроения.

Где купить все эти изделия?

Склад – магазин нашей компании расположен по адресу здесь. Тут вы сможете подобрать множество материалов необходимых для качественной постройки деревянного сруба дома, либо бани.



Как собрать трехслойный клееный брус 2х10 и какой крепеж использовать

Патрик
(Лонг-Айленд, Нью-Йорк)

Я строю настил на уровне земли (макс. 24 дюйма земли). Он имеет L-образную форму и будет иметь 2 длинных балки (27,5 фута и 31 фут). Балки будут трехслойными PT SP # 2 2×12 с использованием 12 футов в длину.

Должен ли я сделать каждую балку непрерывной или сделать каждую длинную балку из отдельных балок длиной каждого расстояния между опорными стойками «по центру», но в середина опорного кронштейна?

Балки будут загружены сверху. По бокам не будет подвесок для балок. Учитывая окружающую среду, я хочу использовать крепеж из нержавеющей стали 316 и предпочтительно винты (структурные винты). Какой бы вы порекомендовали.

Какой рисунок вы бы порекомендовали для застежек? Я нахожусь в штате Нью-Йорк, возможно, код диктует это, но я не смог найти никакой информации в коде.

Комментарии редактора

В1: Я бы порекомендовал единую непрерывную балку из пиломатериалов, расположенных в шахматном порядке, которая может перекрывать необходимое расстояние. Я объясню это подробнее в видео ниже.

Q2: a) Я бы взял немного строительного клея и обильно нанес его между каждым 2 на 12, винт с номером 10D 3-½» горячие цинковые шурупы или спиральные гвозди были бы как минимум хороши. Чем длиннее, тем лучше. Но если вы находитесь в среде, где соленый воздух или брызги являются проблемой, я бы использовал винты из нержавеющей стали 304. Если вы можете получить винты 316, это было бы еще лучше. И винт RSS лучше всего подходит.

Q2: b) Использование зигзагообразным узором и удвоить винты на концах каждой доски. Одна над другой на расстоянии около 6-7 дюймов. Установите их на расстоянии 16 дюймов от центра друг от друга и примерно в 1-2 дюймах от края доски.

Посмотрите это видео для получения дополнительной информации:

Обзор видео

Вам когда-нибудь приходилось строить балку, большую трехслойную балку, которая длиннее пиломатериалов, которые вы можете купить, скажем, 30 футов или около того?

Как вы это делаете? Сегодня к нам поступил вопрос от Патрика из Лонг-Айленда.
И я объясню тебе и Патрику, как это лучше сделать.

Итак, Патрик пишет:

«Я строю настил на уровне земли, максимум 24 дюйма над землей, он L-образной формы и будет иметь две длинные балки. Одна 27 с половиной футов, другая одна из них имеет длину 31 фут. Балки будут трехслойными, обработанными давлением SP номер два 2 на 12, с использованием пиломатериалов длиной 12 футов, вырезанных для соответствия расстояниям между опорными стойками.

Вопрос первый: должен ли я сделать каждую балку непрерывной балкой, или я должен сделать каждую балку достаточно длинной из отдельных балок, равной длине каждого расстояния между опорной стойкой и в центре с этими опорными стойками под балкой?»

Я рекомендую один сплошной луч. Можно было бы сделать так, как ты предлагаешь, но я бы никогда этого не сделал. Много проблем, которые могут возникнуть из-за этого, и очень легко построить неразрезную балку.

Итак, что вы собираетесь делать здесь, если вы работаете с 12-футовыми отрезками, я бы удостоверился, что один из этих слоев, один из этих 2 на 12, соединен встык непосредственно над центральной опорной стойкой. Я предполагаю, что у вас есть по крайней мере три, учитывая эту длину.

Затем возьмите каждый последующий слой 2 на 12 и сместите его прямо посередине предыдущего так, чтобы стыки всегда находились на расстоянии не менее шести футов друг от друга. И так три раза.

Возьмите немного строительного клея и обильно нанесите его между 2 на 12, прикрутите горячими цинковыми шурупами номер 10D или спиральными гвоздями.

Они должны быть оцинкованы горячим способом для пиломатериалов, обработанных ACQ, или используйте шуруп № 10 длиной не менее трех дюймов, установите их на расстоянии 16 дюймов на расстоянии друг от друга. На концах можно использовать зигзагообразный узор. Убедитесь, что вы удвоили его.

Если вы сделаете это, балка явно будет очень тяжелой, вам понадобится помощь, чтобы ее поднять. Но эта штука будет твердой.

Он будет прекрасно поддерживать конструкцию и придаст вам максимальную устойчивость, и вы будете наслаждаться этой колодой долгие годы, Патрик.

Сращивание палубных балок над балкой

Руководства по проектам изящного домостроения

Колоды

Спросите у экспертов

При соединении балок настила над центральной балкой проще всего их соединить внахлест, но стыковка их над центральной балкой позволит сохранить один непрерывный ряд креплений.

Майк Гертин Выпуск 310 — октябрь 2022 г.

Я обрамляю настил центральной балкой и пытаюсь выяснить, следует ли накладывать балки на центральную балку или обрезать их и стыковать поверх балки. Каковы соображения по каждому варианту?

—С. Fortier через форум FHB

Советник редактора Майк Гертин отвечает: Когда палубные балки встречаются над центральной несущей балкой, они должны быть каким-то образом соединены.

International Residential Code (IRC) не упоминает об этом в разделе R507, посвященном конструкции настила, но он рассматривается ранее в разделе R502.6.1, Системы перекрытий. Код дает нам пару вариантов соединения балок. Самый простой способ — перекрыть балки настила минимум на 3 дюйма и прибить их друг к другу минимум тремя 10-дюймовыми (3-дюймовыми) горячеоцинкованными гвоздями.

В качестве альтернативы можно обрезать балки так, чтобы они стыковались по балке. Вы можете выбрать этот вариант, если вы крепите доски настила с лицевой стороны и хотите, чтобы все винты располагались по прямой линии. IRC требует, чтобы вы применяли соединение, чтобы соединить концы балок по балке. Вы можете использовать металлическую пластину для соединения или деревянный брусок . Здесь код немного расплывчат по особенностям соединительной пластины или блока. Это просто требует, чтобы соединение имело «прочность, равную или превышающую прочность, обеспечиваемую гвоздями внахлест».

Если вы решите использовать соединительный блок, я рекомендую 12-дюймовый. или более длинный блок, прикрепленный к каждой балке тремя гвоздями 10d. Использование более короткого блока допустимо, но увеличивает риск расщепления при забивании гвоздей. Если вы решите использовать металлическую пластину, она должна быть оцинкована для наружного использования в контакте с пиломатериалами PT. Это означает минимальное покрытие G185 или нержавеющую сталь. Соблюдайте требования производителя по установке в отношении количества и размера гвоздей.

Встреча посередине. При соединении палубных балок над центральной балкой (вверху) их перекрытие является самым простым способом, но соединение их встык над центральной балкой (внизу) позволит сохранить один непрерывный ряд креплений.

При соединении палубных балок над центральной балкой (вверху) их перехлест является самым простым способом, но соединение их встык над центральной балкой (внизу) позволит сохранить один непрерывный ряд креплений.

При установке палубных балок на центральную балку необходимо учитывать и другие моменты: опору, крепление и боковые ограничения. Концы палубных балок должны опираться на балку минимум на 1-1/2 дюйма. Если ваша центральная балка состоит из двух слоев, ваши балки должны быть обрезаны точно так, чтобы стык приходился на центр балки, оставляя для каждой балки минимум 1-1/2 дюйма для опоры. Балки должны быть прикреплены к балке — Таблица R602.3 (1) требует минимум трех 8d обычных или 10d коробчатых гвоздей от балки к балке. Только с 1-1/2 дюйма. подшипник для линейных балок, будет трудно забить гвозди, не расщепив балки, поэтому более безопасной альтернативой могут быть металлические соединители, такие как Simpson Strong-Tie h3.5AZ.

Также должны быть предусмотрены боковые ограничители для предотвращения вращения балок над балкой. Прочная блокировка между лагами над балкой является простейшим средством обеспечения этого ограничения. Блоки должны составлять только 60% высоты балок (так, для балок 2×10 достаточно блоков, сделанных из 2×6 или 2×8).
