Клиновые анкеры изготавливаются из нержавеющей, гальванически- или горячеоцинкованной стали и предназначены для установки в бетонные, железобетонные конструкции, а также в природный камень с плотной структурой. Для корректного монтажа рекомендуется выполнить определённую последовательность действий.

1. Просверлить отверстие нужного диаметра на глубину, равную длине анкера плюс 5 мм. Дополнительное расстояние необходимо для установки анкера на нужную глубину, если отверстие не прочищено и в процессе забивания анкера уплотнились остатки буровой пыли. Забить анкер на нужную глубину можно молотком или с помощью специального забивного устройства, с помощью перфоратора в режиме удара.

2. Затянуть гайку ключом до рекомендуемого момента затяжки, указанного на упаковке или в каталоге.

Нужно отметить, что не все типы клиновых анкеров подходят для монтажа в железобетон с трещинами.

Применение марок анкеров для монтажа в бетон с трещинами в Европе строго регламентировано специальными строительными допусками ЕТА, которыми обладают только профессиональные производители крепежа.

При установке анкер-болта, наибольшие усилия распора возникают в области клипсы (основного распорного элемента анкера), что приводит к большим краевым и осевым расстояниям (расстояние между соседними анкерами). Во избежание разрушения стенового материала (скалывание, растрескивание и т.д.) необходимо строго соблюдать указанные выше расстояния.

Не менее важно, учитывать минимальную рекомендованную толщину основания, необходимую для установки выбранного анкера. В противном случае, если глубина анкеровки сопоставима с толщиной стены, есть риск разрушить стеновой материал в области распора клипсы.

На примере анкеров Fischer FAZ II ниже проиллюстрирован порядок их грамотной установки

Медиа

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

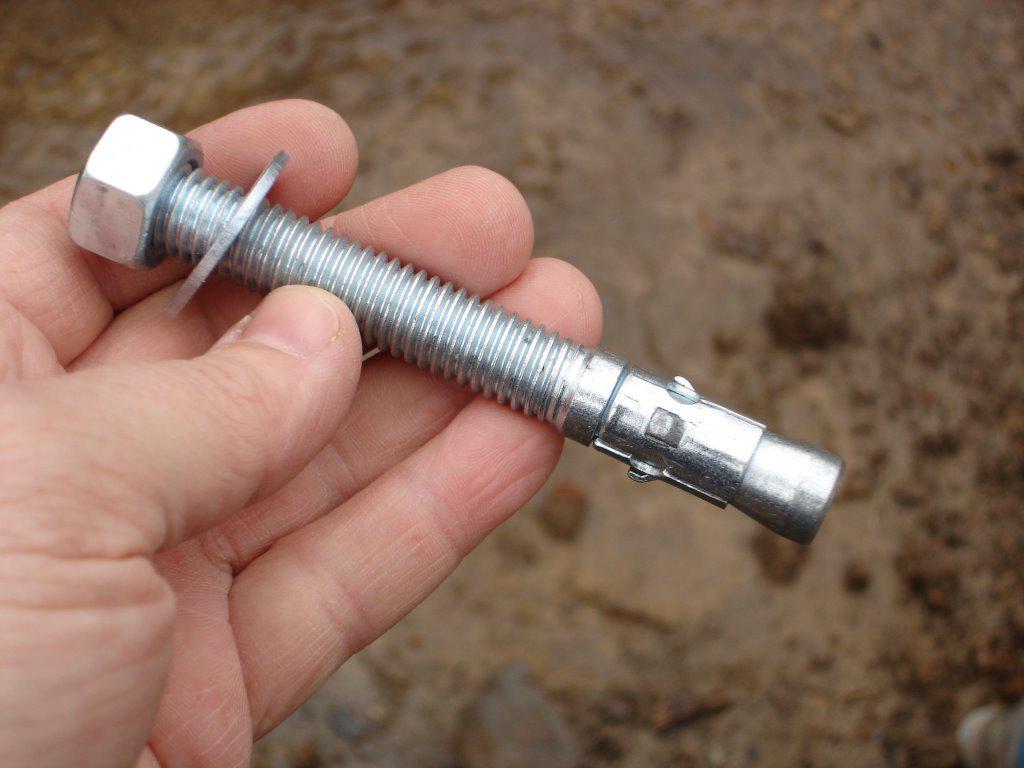

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой.

Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие.

Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

А статья про технические характеристики анкерных болтов.

Как крепить анкерный крюк. Анкерный болт с гайкой – для крепления тяжелых конструкций! Как устроен анкерный крепеж с гайкой

Анкер – это крепежный элемент из металлического материала, вводится в и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Одним из таких мощных креплений считается анкерный болт с гайкой. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем.

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный – не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции , и, как показывает практика, довольно успешно.

Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Правильный монтаж и качественное крепление

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические:
   — закладной;
   — распорный;
   — забивной;
   — клиновой;
   — болт с кольцом или крючком;
   — рамный;
   — шпилька;
   — фасадный;
   — потолочный;
   — пружинка.
2. Химические:
   — крепеж-монолит;
   — для наружных и внутренних работ;
   — для крепежа в рыхлых и тонкостенных основах;
   — стойкие к вибрациям;
   — долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов

Видео: Анкеры. Принцип работы анкерного болта

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

При помощи комплекта для крепежа к анкерным опорам обеспечивается установка муфты на опорах ЛЭП, проведение намотки на каркас свободной длины оптического кабеля. Такой вид соединения используется для обеспечения безопасности проведения работ, выполняемых на высоте по наряду допуску. Для проведения таких мероприятий необходим допуск, выдаваемый специалистом по охране труда и визируемый должностными лицами из числа руководителей, а сами работы проводятся группой рабочих под руководством бригадиров, звеньевых.

Наибольшее распространение получили анкерные болты, имеющие распорный принцип действия, основанный на расширении заднего отдела гильзы при вкручивании в нее втулки конусовидного типа. Среди известных видов анкеров, специалисты называют забивные, разжимные, химические, распорные и клиновые конструкции. Каждая из них обеспечивает надежное удерживание крепящейся детали за счет использования силы трения между поверхностями контакта болта и зоны установки, силы упора, обеспечивающего компенсацию действующего напряжения сопротивлением металла изделия. Увеличение диаметра распорной втулки при ввинчивании в него болта обеспечивает надежное соединение за счет совместного действия сил упора и трения.

Специалисты подчеркивают важность правильного выбора типа анкера, основанную на изучении документов завода-изготовителя, определяющих специфику каждой разновидности изделий. поскольку надежность системы в существенной степени зависит и от строительного материала, используемого в месте крепления болта. Правильное выполнение крепления необходимо для исключения разрушения при работе деталей составляющих соединение, обеспечения комфортной работы в подпоре. Такое соединение обеспечит безопасность при проведении работ на высоте, креплении тяжелых статичных (турники) и динамичных (установки для алмазного бурения) конструкций.

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

• 3 анкеров;
• резьбовой шпильки;
• кернера для выполнения углубления;
• гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Использование этого метода предусматривает использование анкеров забивного типа и отличается простотой монтажа и надежностью получаемого соединения. Однако способ имеет ограничения, касающиеся возможностью использования исключительно при работе с материалами, обладающими высокими показателями прочности, например для бетона, полнотелого кирпича или камня.

1. Перед тем, как выполнять крепление забивного анкерного болта необходимо просверлить отверстие, диаметр которого соответствует параметрам используемого болта.
2. После этого необходимо выполнить очистку подготовленного отверстия от мусора и пыли.
3. На следующем этапе выполняется монтаж болта забивного типа в отверстие.
4. Используя молоток и другие инструменты, например бородок или специальную конструкцию для расклинивания производится внедрение бойка в коническое отверстие. При этом раздвижная часть болта раскрывается, обеспечивая упор в стенки подготовленного отверстия.
5. На последней стадии выполняется крепление деталей с использованием шпильки или болта.

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Видео ролики по установке крепёжных систем fischer

Видеоролики по установке химических анкеров
• Химический анкер FIS HB		• Химический анкер FIS V
• Инъекционная система крепления fill & fix		• Химический анкер: UMV, FHB-A
Видеоролики по установке стальных анкеров
• Анкерный болт (шпилька) FAZ ll		• Высокоэффективный анкер с болтом FH II
• Усиленный анкер для газобетона FPX l		• Высокоэффективный анкер c вн. резьбой FH II-l
• Шуруп по бетону FSS		• Шуруп по бетону FBS
• Анкер с гвоздевой шляпкой FNA II
Видеоролики по установке крепежа общего назначения
• Дюбель универсальный DUOPOWER		• Нейлоновый дюбель UX, SX
Видеоролики по установке фасадных и рамных дюбелей
• Фасадный дюбель с шурупом: SXR, SXRL, FUR, SXS		• Анкер для ремонта облицовочной кладки VBS-M
• Система для дистанционного монтажа Thermax
Видеоролики по установке конструктивных шурупов
• Шуруп конструктивный: ST YZP, WT YZP, ZT ZPF
Видеоролики по установке дюбеля для термоизоляции
• Дюбель нейлоновый для термоизоляции FID		• Прижимная шайба с шурупом Termofix 6H-NT
• Дюбель для термоизоляции Termoz SV II
Видеоролики по установке монтажных систем
• Болт для монтажной шины FHS Clix		• Струбцина регулируемая TKLS
• Гайка для монтажной шины FCN Clix		• Монтажные системы FUF
• Монтажные системы FUS
Видеоролики по установке крепёжа для пустотелых материалов
• HM SS Металлический дюбель с болтом с шестигранной головкой

Механические анкерные болты — установка, разновидности, варианты применения

Что такое грунтовой анкер

По сути дела, грунтовой анкер заменяет собой фундамент. Он передает вырывающую нагрузку от сооружения, расположенного на поверхности к несущим слоям почвы.

Это позволяет сделать сооружение более легким без потери устойчивости и надежности. Особенно заметен этот эффект при строительстве подводных объектов.

Особенности установки грунтовых анкеров рассмотрены в этом видео:

Состав изделия

Параметры и строение этого вида крепежа довольно сильно отличаются от обычного.

• Принцип подобен: при погружении в грунт анкер раскрывается так, чтобы пластины превратились в удерживающие поверхности – своего рода якорь, который и будет фиксировать и сам крепеж, и какую-либо конструкцию.
• Другой вариант – формирование расширяющегося конуса при помощи цементного раствора.

Но учитывая вес и размеры этой конструкции, понятно, что строение грунтового анкера имеет особенности. Состоит крепеж из следующих частей:

• оголовок – опорная плита с крепежом: гайкой, шайбой, конусом. Они передают нагрузку от тяги к оголовку;
• тяга – передает нагрузку от оголовка к заделке;
• заделка – приспособление, передающее нагрузку от тяги в грунт;
• манжетная труба – оснащена выпускными отверстиями, закрытыми резиновыми клапанами. Может комплектоваться пакером – уплотняющим устройством, которое препятствует выводу раствора. Эта модель используется при инъекцировании;
• инъекционная трубка – приспособление для подачи раствора;
• инъектор – позволяет осуществить поэтапное иньекцирование. Для этого раствор подается через последовательное перекрывание отверстий в манжетной трубе;
• обойма – затвердевший строительный раствор в пространстве между стеной скважины и корпусом;
• замок – обеспечивает передачу нагрузки на заделку;
• упорная труба – требуется для передачи нагрузки от замка к камню заделки;
• изолирующая оболочка – труба из пластика, предупреждающая схватывание тяги с затвердевшим раствором;
• пята – располагается на конце тяги и передает сжимающую нагрузку на заделку;
• разделитель – конструкция, позволяющая фиксировать положение тяги.

Конструкция анкера определяется его назначением. 3 первых элемента являются обязательными. Остальные могут наличествовать или отсутствовать.

Винтовой анкер грунтовый

Выбор и обустройство

Если по отношению к другому виду крепежа говорят о расчетах числа и мощности для удержания конструкции, то по отношению к грунтовым анкерам это звучит как проектирование. Выбор и обустройство крепления определяется массой факторов:

• класс, назначение, параметры и условия эксплуатации возводимого сооружения;
• конструкция фундаментов или опор всех окружающих строений – существующих и предполагаемых;
• строение грунта на участке, для чего проводятся инженерно-геологические изыскании;
• характеристики грунта: состав, оценка пучения и взбухания почвы, сезонных колебаний грунтовых вод, состав вод и так далее;
• несущая способность самого грунтовочного анкера;
• прочность его элементов – по конструкции и по материалу.

Перед анкеровкой проводятся испытания крепежа. После практического исследования допускается установка грунтовых анкеров.

Преимущества и недостатки

Грунтовые анкеры – весьма специфическое устройство, незаменимое в свое области, но не имеющее столь широкого распространения как, например, обычный клиновой анкер. В своей сфере крепеж обладает неоспоримыми достоинствами:

• чрезвычайно высокая несущая способность. Изделия используются при сооружении объектов любой массы и высоты;
• отсутствует необходимость в бетонировании оснований, поскольку анкера и так удерживают конструкцию;
• отсутствие необходимости в рытье котлованов. В ряде случаев не требуется даже бурение. Тем самым сохраняется естественный грунт и значительно уменьшаются затраты: сооружение фундамента составляет не менее 30% стоимости;
• монтаж грунтовых анкеров занимает куда меньше времени, чем заливка бетона или установка свай;
• сразу после установки изделие можно использовать: статического испытания достаточно;
• стоимость объекта снижается: и за счет отсутствия фундамента, и за счет облегчения всего сооружения.

К недостаткам относится некоторая избирательность в грунте. Так же как и его бытовые аналоги, анкер «предпочитает» крепление в плотных тяжелых материалах. Присадочные, набухающие грунты, или сильно сжимаемые наподобие ила, торфа, текучих глин исключаются.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Виды анкеров. Принцип работы анкера

Множество монтажно-строительных работ требуют прикрепления к конструкциям из хрупких и твердых материалов (кирпича, бетона) других элементов.

В таких случаях применяется металлическое изделие, называемое анкер, принцип действия которого заключается в создании требуемой сцепляющей силы между основанием и прикрепляемым изделием. Такой тип крепежа характеризуется надежностью, прочностью и простотой, поэтому его чаще всего используют для фиксации крупных и массивных элементов.

Принцип функционирования

Различают 3 принципа работы анкера:

• механическая блокировка,
• использование сил трения.

Для анкеров, использующих механическую блокировку, требуется формирование отверстий специальной формы (с внутренней полостью). Поэтому этот способ также называется анкеровкой формой.

Силы трения применяются в анкерах распорного типа, которые делятся на две категории: с контролем перемещения или крутящего момента. Монтаж первых производится забиванием конуса во втулку молотком, а вторых – разжиманием конуса к стенкам отверстия путем втягивания его во втулку с помощью крутящего момента.

Какие бывают анкера

Хотя по принципу действия различают лишь 3 типа анкеров, но по конструктивному признаку их можно разделить на большее число групп: клиновые, забивные, с гайкой, крюком, кольцом и т. д. Такое разнообразие позволяет легко подобрать наиболее эффективный крепеж для каждого конкретного случая.

Например, одним из самых распространенных является анкер клиновой, принцип работы которого заключается в распирании втулки (гильзы) клином при затягивании гайки. При этом диаметр отверстия в материале основания должен строго соответствовать размерам анкера, обеспечивая максимальную силу трения между распертой втулкой и внутренней поверхностью отверстия.

Также широко распространен принцип забивания анкер-клина, заключающийся в контролируемом распирании сердечника конусной формы в сегментированной втулке.

Другой разновидностью этих крепежных изделий являются потолочные анкера, конструктивно состоящие из металлического стержня, снабженного стопорной шляпкой и клинообразным хвостовиком, и распорного клина. Их монтаж выполняется забиванием стержня в отверстие и последующим забиванием распорного клина заподлицо со стопорной шляпкой.

Более сложными являются втулочные анкеры, состоящие из стальной втулки, внутри которой установлена распорно-тяговая система. Ее элементами являются конусная шпилька и фланцевая гайка. Такая конструкция обеспечивает большую универсальность таких анкеров, что существенно расширяет сферы их применения. Их устанавливают в подготовленные отверстия и путем затягивания гайки или болта прижимают сегментированную втулку к внутренним стенкам отверстия.

При этом следует учитывать, что при большем моменте затяжки увеличивается не только надежность крепления на вырыв, но и нагрузка на материал основания

Поэтому важно до начала монтажных работ разобраться, как работает анкер и в каких областях целесообразно применение того или иного его типа

К примеру, вышеописанные типы анкеров (использующие силу трения) не приспособлены для фиксации в пустотелых или тонкостенных строительных конструкциях. В таких случаях целесообразно крепление по принципу внешнего или внутреннего упора с помощью винтов Молли и самоустанавливающихся складных пружинных или опрокидывающихся анкеров.

Виды грунтовых анкеров

Выполнение строительно-монтажных работ в глубоких котлованах массивных объектов городских районов с плотной застройкой, связано с риском обрушения почвы под основаниями фундаментов и осыпания стенок котлованов. Чтобы максимально защитить несущее основание нового дома и не допустить развития разрушительных деформаций соседних существующих зданий, приходится устанавливать сдерживающую вертикальную опалубку. Конструкция изготавливается из отдельных досок или металлических щитов с жестким распределительным поясом по всей площади котлована. Понятно, что такие классические методы защиты значительно увеличивают бюджет строительства и намного отодвигают сроки сдачи объекта в эксплуатацию.

Технология укрепления несущего основания грунтовыми анкерами эффективно решает проблему не только обрушения стенок котлована, но и позволяет надежно укрепить фундаментные основания соседних построек.

Классификация типов грунтовых анкеров проводится по следующим направлениям:

• Срок службы. Анкеры могут быть временными с максимальным сроком использования до двух лет и постоянными, устанавливаемые на весь период эксплуатации капитального здания или сооружения. Ввиду продолжительного срока службы второй разновидности необходима антикоррозийная обработка
• Схема взаимодействия с грунтами. Земляные анкеры различаются на наземные (другое название – гравитационные) и заглубленные, устанавливаемые непосредственно в массив основания. Первый тип используется в качестве временных закрепляющих элементов. В заглубленном устройстве в передаче усилий от конструкционного элемента до окружающего грунта задействованы все составные части анкера.
• Направленность действия. Устройства могут располагаться вертикально или с небольшим углом наклона.
• Способы устройства заделки (корня). По этому направлению анкерные устройства классифицируются на инъекционные или цилиндрические. Первый вариант предусматривает инъекции цементным раствором, который подается в пробуренную скважину под избыточным давлением. Второй вариант предусматривает цементирование подготовленной скважины пластичной цементно — песчаной смесью раствором без дополнительного давления. Часто грунтовые анкеры устанавливаются с разбуренными уширениями.
• Материал. Анкера изготавливаются из арматурных стержней, трубных изделий или прядей стального каната.
• Предварительно — напряженные изделия. Существует предварительно – напряженные анкеры, у которых на оголовке заранее создано предварительное натяжение равное 30% величины рабочих нагрузок

Среди большого количества видов грунтовых анкеров к самым надежным и прогрессивным относятся инъекционные анкеры с предварительным напряжением оголовка.

Основная функция грунтовых анкеров состоит в передаче выдергивающих усилий и нагрузок от здания и сооружения непосредственно на прочное основание.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

• вырывающая сила;
• изгибающий момент;
• крутящий момент;
• комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

• в величине изделия;
• по назначению;
• по материалу;
• в величине закупочной партии
• инновационных модификаций;
• популярности производителей.

Более подробно про расчёт нагрузок анкерных болтов и цены на них рассказано тут.

Крепление дюбель гвоздей строительным пистолетом

Уже рассмотренные способы монтажа дюбель-гвоздя предполагают, что вначале устанавливается дюбель, а затем в него забивается гвоздь.

Но существует еще один метод – он подразумевает применение специального пистолета. С его помощью закрепляемое изделие пристреливается к основе с помощью дюбель-крепежа.

В такой ситуации используется специальный дюбель-гвоздь, не предполагающий применение самого дюбеля как такового. Гарантией плотной посадки крепёжного элемента в твёрдое основание служит особая шайба, которой оснащён гвоздь.

Принцип монтажа дюбель-гвоздя при помощи пистолета состоит в том, что после пристрела крепежа, шайба, располагающаяся на кончике метиза, передвигается к шляпке крепёжного изделия и надёжно крепится там.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Устройство грунтового анкера

Технический термин «анкер» в переводе с немецкого языка означает якорь. Первые упоминания о грунтовых анкерах появились 30 лет тому назад, когда известная американская компания Foresight Products LLC получила заказ на закрепление плавающих платформ по добыче нефти. Чтобы решить поставленную задачу, инженеры разработали систему специальных якорей, надежно удерживающие массивный корпус платформы на дне океана. Результат оказался настолько успешный, что идею якоря перенесли с океана на землю, вследствие чего и появился грунтовый анкер.

Грунтовый анкер – это крепежное изделие, закрепленное в прочном несущем основании (грунте), обеспечивающее передачу растягивающих усилий от закрепляемых конструктивных элементов непосредственно на прочное грунтовое основание.

Составные элементы грунтового анкера:

• Оголовок. В конструкции анкера эта часть выполняет функцию передачи нагрузочных усилий закрепляемой конструкции или другого элемента непосредственно на стержень анкера – анкерный тяж.
• Анкерная тяга. Главное техническое назначение элемента заключается в промежуточной передаче выдергивающих усилий от оголовка на корневую часть анкера.
• Корневая часть – заделка, оставляемая в земле.

Более подробная информация об остальных устройствах земляных анкеров содержится в техническом документе ведомственных норм ВСН 506-88 «Проектирование и устройство грунтовых анкеров».

Разновидности

Классификация крепежа довольно сложна, поскольку видов их существует немало. Связано это с большим разнообразием грунтов и характеристик строений, фиксацию которых анкер должен обеспечивать.

Установка грунтовых анкеров

По длительности эксплуатации

По длительности эксплуатации выделяют:

• временные грунтовые анкеры – эксплуатируются в течение 2 лет;
• постоянные – должны сохранять свои качества на протяжении всего срока эксплуатации объекта. Обязательно имеет более высокую антикоррозийную защиту.

По направлению тяги

По направлению тяги выделяют:

• вертикальные – устройство устанавливают вертикально;
• наклонные – монтируют под углом.

По методу образования скважин

По методу образования скважин различают такие виды:

• буровые с прохождением – обсадная труба погружается методом вращательного бурения, грунт выносится черед трубу;
• забивные – обсада забивается в скважину, затем нагнетается цементный раствор;
• буровые под глинистым раствором или шнеком – вариант для устойчивой почвы. Осуществляется как с обсадой, так и без нее;
• с разбуриванием уширений – в этом случае после формирования скважины специальным расширителем разбуривается уширение;
• с вибропогружателем – обсада вибропогружателем продавливается на необходимую глубину. Метод годится только для вертикальных грунтовых анкеров.

По методу заделки и материалу

По методу заделки различают:

• инъекционные грунтовые анкеры – в скважину через инъекционную трубку нагнетают цементный раствор;
• цилиндрические – раствор подают без давления.

Классификация по материалу тяги включает 2 основные группы:

• стержневые – основой его выступает металлический стержень. Это придает конструкции большую жесткость и обеспечивает более высокую несущую способность;
• прядевые – тяга свита из арматурных канатов. Его надежность ниже, но такое строение позволяет регулировать параметры путем уменьшения или увеличения витков канатов.

По предварительному натяжению

Различают 2 группы и по предварительному натяжению:

• предварительно-напрягаемые анкеры – при их изготовлении тяга к оголовку закрепляется с предварительным натяжением, нагрузка составляет не менее 30% от рабочей;
• крепеж без напряжения – тяга закрепляется без нагружения.

Крепления, в свою очередь, могут быть свободными и несвободными.

• В первом случае тяга регулируется в зависимости от нагрузки, приходящейся на конструкцию.
• Во втором тяга зацементирована и передает напряжение окружающему материалу.

Схематично установка грунтового анкера показана в этом видео:

Советы по креплению дюбель-гвоздя в гипсокартонный лист или кафель

При работе с гипсокартоном нужно принять во внимание планируемую массу изделия, крепящегося к нему. Если вес значительный, применять дюбель-гвозди нежелательно

Они могут разрушить материал.

При небольшом весе монтаж дюбель-крепежа достаточно прост:

• В листе гипсокартона просверливается отверстие нужного диаметра.
• Дюбель нужно ввести до упора. Причём допустимо лишь лёгкое постукивание по крепёжной детали молотком.
• Вкручивается дюбельный гвоздь. Для этого можно использовать отвертку или шуруповёрт.

Вот краткая инструкция:

• Отметьте маркером место, куда вы планируете вкрутить крепление.
• Легко постукивая, используя саморез по металлу, сделайте отверстие глубиной до 0,5 мм. Затем воспользуйтесь ударной дрелью и закончите его просверливать. Помните, что под кафелем также нужно будет сделать отверстие, применив правила работы с бетоном или кирпичом.

Что такое забивной анкер

Принципиальным отличием забивного анкера (цанги) от других категорий выступает способ монтажа. Если обычно для крепления необходимо затягивать гайку, то в этом случае расклинивание втулки происходит во время вбивания в анкер крепежного стержня.

Данное видео расскажет о том, что такое забивной анкер:

Строение метиза

Конструкция типичного варианта анкера забивного очень проста:

• распорная втулка – с одной стороны здесь нанесена резьба, с другой стороны втулка имеет разрезную часть с внутренним конусом. Может быть с 2 или 4 надрезами;
• конический клин – помещается во втулке.

При монтаже клин забивается в тело анкера ударами молотка. Его коническая часть распирает и расклинивает втулку. Если клин упирается в дно отверстия – есть и такие модели, то удары наносят прямо по анкеру.

Крепление производится за счет трения, а также благодаря внутреннему упору в некоторых конструкциях. Таким образом получают весьма надежное крепление, которое, однако, уступает по прочности анкеровке клиновым крепежом. Также как и все другие модели забивной анкер рассчитан на установку в плотные, тяжелые материалы.

Монтаж возможен как вручную, так и с помощью пневматического инструмента.

Маркируется изделие буквой M, после которой указывается диаметр резьбы и длина анкера. То есть, анкер с маркировкой M 10*40 является забивным крепежом с диаметром внутренней резьбы равной 10 и длиной изделия в 40 мм. Размерный ряд у большинства компаний-изготовителей одинаков: М6*25, М8*30, М10*40, М12*50, М16*65, М20*80, однако у наиболее известных производителей параметры варьируются в более широком диапазоне.

Анкер забивной под шпильку (фото)

Преимущества и недостатки

Говоря о плюсах и минусах изделий, имеет смысл сразу же разделить их на обычные модели и модели с внутренним упором типа «Цикон». Связано это с разными характеристиками забивных анкеров, что сказывается на их применении.

К преимуществам забивного анкера относится:

• небольшая глубина отверстий под крепеж;
• быстрая установка, особенно с применением пневматического инструмента, специальные навыки не нужны;
• крепеж можно демонтировать. После демонтажа отсутствуют выступающие части;
• стоимость изделий вполне доступна.

Анкеры «Цикон» обладают дополнительными достоинствами:

• очень высокая несущая способность, причем проявляемая при крепеже в любом бетоне;
• возможно крепление близко к краю или оси, поскольку анкер не создает высокого напряжения в теле материала;
• стоек к вибронагрузкам.

Недостатки изделия таковы:

• требуется большая точность при формировании отверстий;
• крепеж возможен только в прочные бетоны – ячеистые и пористые материалы исключаются;
• обычный забивной анкер обладает меньшей несущей нагрузкой по сравнению с клиновым или разжимным;
• распорная втулка создает высокое напряжение. Запрещается крепить изделия близко к краю или оси.

Анкер по типу «Цикон» обладает несколькими минусами. В дополнении к точности крепления «Цикон» обладает следующими недостатками:

• для крепежа необходимо специальный инструмент;
• в отличие от обычных модель такого рода имеет весьма значительную стоимость.

Про разновидности, размеры анкеров забивных по ГОСТу поговорим ниже.

Как вставить анкерный болт в стену

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

А статья про технические характеристики анкерных болтов.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

• Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

А статья про технические характеристики анкерных болтов.

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Как закрепить анкерный болт, принцип работы анкера

Как крепить анкерный болт: видео, фото, нюансы, советы

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Этапы установки анкера

Монтажные работы не отнимут у Вас много времени и сил. Они включают в себя следующие этапы:

Сверление отверстия. При этом нужно учитывать, что его диаметр должен в точности совпадать с толщиной устанавливаемого анкера, а глубина — с длиной посадочной части крепёжного элемента. Для забуривания на нужную глубину можно воспользоваться глубиномером на дрели либо сделать на буре отметку, обмотав его изолентой.
Тщательная очистка отверстия. Из него нужно удалить пыль и частички материала стены — это позволит установить анкер на всю длину с минимальными усилиями. Для очистки можно воспользоваться различными способами: начиная от бытового или строительного пылесоса, и заканчивая резиновой грушей.
Установка анкерного болта. В подготовленное отверстие устанавливается анкер в собранном виде. Осаживать его необходимо на глубину, пока края оболочки не встанут вровень с поверхностью стены. Для установки анкера можно несильно ударять молотком по накрученной на шпильку гайке.
Фиксация анкерного болта. Она осуществляется посредством затягивания гайки. Затягивать её нужно с максимальным усилием — до момента, когда проворачивание её ключом становится невозможным.

Основные нюансы монтажа анкерных болтов

Чтобы избежать ошибок при установке анкеров, важно соблюдать ряд рекомендаций:

• не использовать анкерные болты для установки в пустотелый кирпич. Они не смогут в нём должным образом зафиксироваться;
• при установке анкерных болтов в кирпич выбрать элементы диаметром не более 8 мм — более толстые анкеры могут привести к разрушению кирпича;
• отверстие для монтажа анкерного болта в бетонной стене должно находиться на расстоянии от края стены, в 2,5 превышающим глубину сверления;
• допускается сверление отверстия на 10–20 мм глубже длины анкерного болта;
• при выборе крепёжного элемента необходимо учитывать его максимальную нагрузку.

Теперь Вы всё знаете о правильной установке анкеров. Осталось только купить их в нашем интернет-магазине по привлекательной цене и приступить к монтажным работам.

>Анкерные болты — назначение, виды и размеры.

Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Классификация

Размеры анкеров

• Малые: длина до 120 мм, диаметр до 8 мм;
• Средние: длина до 220 мм, диаметр до 12 мм;
• Крупные: длина до 300 мм, диаметр до 24 мм.

Способы закрепления анкера

• Сила трения — анкер своими стенками прижимается к основанию.
• Разная форма анкера и отверстия в основании — задняя часть анкера, не помещающаяся в отверстие.
• Химический — заполнение свободного пространства между анкером и основанием затвердевающим жидким компонентом.

Материал изготовления

Изготавливается из металлических сплавов — латуни, нержавеющей стали, алюминия и других.

Виды монтажа

• Предварительный монтаж — анкер устанавливается в основание на всю длину.
• Сквозной монтаж — часть анкера проходит через закрепляемую конструкцию. Анкер для такого вида монтажа имеет удлинённую нераспорную часть.

Виды анкеров

• Анкерный болт с гайкой — для полнотелых материалов и тонких бетонных перегородок
• Анкер клиновой — для полнотелых материалов и сжатого, и растянутого бетона
• Анкер забивной — для надежного крепления тяжеловесных конструкций
• Анкер-клин — для быстрого монтажа подвесных конструкций
• Анкерный болт — для полнотелых материалов
• Болт Молли — для листовых материалов
• Фундаментный болт — для фундамента

Назначение

Назначение по материалу основания

• Для плотных полнотелых материалов: кирпича, бетона, природного камня.
• Для пустотелых материалов: пустотелого кирпича и пустотелых бетонных блоков.
• Для листовых материалов: гипсокартона, ДСП.
• В стоматологии для корней зуба.

Назначение по области применения

• Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
• Мебельный анкер.

> Установка

Для наилучшего сцепления анкера с основанием отверстие после просверливания необходимо очистить от буровой муки.

Анкер для пустотелого кирпича и рядового: виды, размеры, видео

Анкера – это крепежные элементы, состоящие из нескольких частей: распорной и нераспорной. К первой относится болт, изготавливается из высоколегированной стали конструкционных марок. Имеет резьбу и головку для завинчивания или забивания. Распорная часть во время монтажа раскрывается, упираясь тем самым в стенки отверстия. Именно благодаря этому механизму изделия способны выдерживать большие нагрузки.

Оглавление:

1. Технические параметры и классификация
2. Технология монтажа
3. Советы и рекомендации

Характеристики и виды

Головки имеют разную форму: бывают в форме шестигранника для закручивания ключом или с углублениями под отвертки. Крепеж для кирпичей чаще всего оснащен специальной каймой, не позволяющей ему провалиться в отверстие. Когда анкер завинчивается, его распорная часть раскрывается. Если накладывается сила, которая пытается вытолкнуть его из стены, то он еще больше расклинивается. Тем самым увеличивается сцепление с кладкой и вероятность его выпадения из конструкции полностью исключается.

Применяются для монтажа металлопрофилей, электрического оборудования и каких-либо других предметов к стенам, сделанных из камня, бетона или кирпича. Способны держать любую вещь на протяжении всего срока эксплуатации, соединение не будет ослабляться под действием нагрузок. Для защиты от влаги распорная часть покрывается защитным слоем, например, цинковым или латунным, либо анкеры производятся из латуни или нержавеющей стали. Они предназначены для эксплуатации в местах с агрессивной средой.

Виды креплений для пустотелых и полнотелых кирпичей:

• болт с гайкой;
• болт с крюком или кольцом;
• клиновой;
• клиновой потолочный;
• клиновой двухраспорный;
• забивной;
• химический.

1. Вариант с гайкой применяется для установки особо тяжелых предметов к стенам, сделанным из камней, кирпича или бетона. Состоит из шпильки с наконечником, изготовленным в виде конуса, гайки и втулки.

2. Анкеры с крюком предназначены для вещей, которые при необходимости нужно быстро снять. Внешне представляют собой шпильку. На одном ее конце находится крючок, а на втором – распорный элемент. Существуют и другие варианты – вместо крючка может быть установлено кольцо. Их часто используют для прокладки коммуникаций, подвешивания люстр и светильников. Изготавливаются с кольцами разных размеров.

3. Клиновой тип для полнотелых кирпичей и бетона предназначен для крепления металлических конструкций, перил, несущих сооружений. Состоит из шайбы, гайки и шпильки с резьбой.

4. Клиновой потолочный выбирается для подвесных систем. Внешне выглядит как шпилька с клином, в комплекте с ним идет стопорная шляпка.

5. Двухраспорные предназначены для оснований, построенных из камня, кирпича или бетона. В отличие от обычного распорного болта, у этого раскрывается 2 конуса, а не один. Способен выдерживать большие нагрузки, комплектуется муфтой и гайкой.

6. Забивные варианты предназначены для крепления предметов к бетону и полнотелым кирпичным блокам. Внешне представляют собой цилиндр с распорным элементом и резьбой, сделанной с внутренней стороны.

7. Химические – самые надежные системы. По сравнению с обычными болтами способны выдерживать в несколько раз большие нагрузки. Их демонтаж невозможен, удалить выйдет только вместе с кирпичом. Помимо шпильки комплектуются клеящим составом.

Наибольшим спросом пользуются Hilti, Fisher, Mungo и Sormat. Анкера Хилти устойчивы к любой агрессивной среде, в том числе к повышенной влажности. После высыхания клеящего состава они не вызывают растрескивания кирпича, так как не создают напряжения.

Под маркой Hilti выпускаются:

• HIT HY 270 – один из самых лучших вариантов для фиксации в кирпичах с пустотами. Подходит для несущих оснований, кронштейнов, козырьков, а также реставрации кирпичных сооружений.
• HIT HY 100 – для крепления предметов к стенам, сделанным из полнотелых или пустотелых кирпичей и газобетона.
• Хилти HIT RE 500 – для монтажа колонн, оборудования, различных коммуникаций и так далее. Используется для бетона, насыщенного водой, или заполнения влажных отверстий.
• Анкер Hilti HIT MM Plus – для оград, поручней, систем вентиляции, освещения и много другого. Устанавливается в полно-, пустотелые кирпичные блоки и бетон.
• Hilti HFX – предназначен под конструкции, оказывающих малые и средние нагрузки. Подходит для бетона и кирпича всех видов.

Для удобства крепления и выбора некоторые производители прилагают к своей продукции инструкцию с таблицей параметров. В них указываются размеры, диаметры отверстий, глубина, а также расход клеящего состава (предполагаемый).

Нюансы монтажа

Выбор типа и размера зависит от условий эксплуатации, нагрузки и цели использования.

Правила установки болтов:

• Отверстие должно быть тщательно очищено от пыли, так как она значительно снижает сцепление.
• Если болт забивается, то прежде чем ударять по нему, на головку следует положить любой предмет (деревянный брусок), который предотвратит скалывание с нее защитного слоя и повреждение стали.
• Диаметр полости должен совпадать с параметрами крепежа или быть на размер больше (точная величина указывается производителем).
• Место для просверливания выбирается так, чтобы оно не находилось на швах. Дыру следует делать только в самом блоке. Надежно зафиксировать в цементном растворе невозможно.
• Подбираются анкера для пустотелого кирпича и других материалов в зависимости от их состояния. Если в основании много трещин, то установка ухудшит прочность всей конструкции.
• Отверстия высверливаются только под прямым углом к кирпичу, бетону или камню. Даже небольшой уклон ослабляет крепление.

Стандартные анкера монтируются по простой технологии. В стене или другой конструкции делаются полости. В них после очистки вставляется болт и завинчивается/забивается до самого конца. Все действия нужно проводить только по схеме от производителя. В ней будет указано необходимое число поворотов для оптимального раскрытия втулки.

Технология монтажа химического анкера:

• На основании делается разметка, указывающая на места креплений.
• По отметкам дрелью в безударном режиме просверливаются отверстия.
• Круглой щеткой вычищается пыль, а также продувается.
• Вставляется капсула.
• Размещается шпилька и закручивается до указанной отметки.
• Оставляют до полного высыхания клеящего состава.

Время ожидания у каждой марки может отличаться. Устанавливать химический анкер нужно только строго по инструкции производителя.

Рекомендации

Перед покупкой необходимо точно рассчитать количество элементов. Их число зависит от нагрузки, которую они должны будут выдерживать. Чем тяжелее предмет, тем чаще следует крепить болты. На тип влияет стройматериал, из которого сделано основание. Для пустотелого кирпича нужно купить специальные детали. В руководстве от изготовителя должно быть указано, где их можно применять.

В зависимости от предполагаемой нагрузки изменяется и размер. Для крупногабаритного оборудования требуются длинные и широкие анкера. Эти параметры заметно повышают цену за штуку, что тоже следует учитывать при расчетах. Наибольшую стоимость имеют химические типы, но они обладают и наилучшими характеристиками.

Чтобы конструкция получилась максимально надежной, лучше приобрести болты известных производителей, которым важна репутация. Анкера для кирпичной кладки, продающиеся по невысокой цене, скорее всего, изготовлены из низкокачественного сырья. При контакте с водой они начнут ржаветь или вовсе выпадут из-за слабой прочности металла.

Следует обязательно учитывать толщину штукатурного слоя или других материалов, которые будут находиться на пути к несущему основанию. Чтобы выдернуть анкер из пусто- или полнотелого кирпича, нужно приложить силу величиной от 5 до 12 тыс. ньютонов, то есть это вес, равный 500-1200 кг.

Анкерные болты — портальная рейка

Существует несколько вариантов установки прижимных болтов, выравнивания подошвы и заливки швов. Выбор наиболее подходящего может существенно повлиять на стоимость и простоту установки. Gantrail готовит чертежи предложений с множеством цитат, основываясь на своих знаниях в области применения. Однако местные условия могут сделать альтернативные решения более подходящими. У нас есть большое количество стандартных чертежей, которые также доступны по запросу.В качестве альтернативы, можно добиться экономии средств, используя различные процедуры и детали на месте. В этой заметке показаны некоторые варианты и указаны некоторые преимущества и недостатки.

Варианты выравнивания прижимного болта

J-образный болт или деформированный стержень, залитый в бетон

Дешевые материалы

Пониженная точность позиционирования

Подошвы не могут заходить на болты

Угловой брусок с резьбой в просверленное отверстие

Очень точный

Отверстия в подошве можно использовать в качестве шаблона

Возможно попадание арматуры при бурении

Пустота образовалась при отливке

Gantrail продает специализированные трубы для образования пустот

Экономичный с затиркой на цементной основе

Дорогая заливка эпоксидного / поли затирочного раствора

Литая втулка для снятия болта

Допуск к неточностям

Высокая прочность и простота

Сложная опалубка для фиксации подошвы

Рифленая подошва, крышка, затем просверлить отверстия под болты

Положение может быть изменено на месте при ударе арматуры

Другие части и операции

Сварщики могут быть недоступны во время монтажа

Цинк необходимо удалить перед приваркой к оцинкованной пластине

Резьбовой стержень залитый в резьбовую втулку

Упрощение повторного выравнивания и подъема подошвы

Обслуживает поселок

Сложность обеспечения точности

Дополнительные детали / расходы

Прокачка

Регулировочный винт с приварной гайкой

Дешево и удобно

Гайки, которые часто снимаются при транспортировке

Может стать путем загрузки

Может склеиваться с раствором

Регулирующая гайка под подошвой

Низкие материальные затраты (+1 гайка / шайба)

Установочные винты не снимаются

Иногда нет доступа к гайке в траншее

Перед заливкой необходимо использовать фибровую шайбу

Подошва с отверстиями и резьбой

Простота использования на месте

Без увеличения размеров подошвы

Дорогое сверление и нарезание метчика

Установочные винты должны быть сняты для затяжки болтов

Установочные винты часто приклеиваются к раствору

Amazon.com: M4 / M5 / M6 / M8 Анкерные болты для полых стен / анкер для металлической полости / анкер для фиксации полости (длина: 6×37 (8 шт.)): Home Improvement

---

• Убедитесь, что это подходит введя номер вашей модели.
• 1, низкопрофильная головка анкера для полой стены для отделки заподлицо.
• 2, большой фланец анкера предотвращает втягивание головки в основание.
• 3, предотвращающие вращение зазубрины, встроенные во фланец, предотвращают вращение анкера в отверстии.
• 4, складывающиеся ножки со встроенной гайкой обеспечивают высокую прочность и позволяют снимать винт без потери анкера внутри полости.

› См. Дополнительные сведения о продукте

Как установить задний переключатель (с видео)

В этом руководстве мы узнаем, как заменить стандартный задний переключатель с болтовым креплением.

Инструменты

Для этой работы вам понадобится шестигранный ключ на 5 мм для крепежного болта переключателя и шестигранный ключ на 2,5 или 3 мм для опорных колес, если вы не собираетесь снимать цепь для очистки или замены. Если вы снимаете цепь, вам может понадобиться инструмент для цепей, в зависимости от вашего типа цепи. Вам также понадобятся кусачки и метрический рожковый ключ на 9 или 10 мм или шестигранный ключ на 5 или 6 мм для снятия и установки троса заднего переключения передач. Последнее, что вам понадобится, это крестовая отвертка (+) для регулировки ограничительных винтов переключателя.

Снятие заднего переключателя

Первый шаг — переставить цепь на самую маленькую заднюю звездочку. Затем снимите торцевую крышку троса переключения передач и ослабьте стяжной болт троса. Снимите трос с переключателя скоростей.

Теперь вам нужно снять цепь с переключателя. Некоторые цепи имеют специальный соединительный штифт, который необходимо заменить при снятии, поэтому, если вам не нужно снимать цепь для очистки или замены, вы можете просто снять нижнее опорное колесо и повернуть пластину клетки, чтобы освободить цепь.Если вы снимаете цепь, отсоедините звено и протяните цепь через опорные колеса.

Теперь вы можете отвинтить крепежный болт переключателя до упора против часовой стрелки, чтобы снять переключатель.

Установка заднего переключателя

Перед установкой нового заднего переключателя смажьте крепежный болт водостойкой смазкой. Затем ввинтите его частично в подвеску переключателя и поверните по часовой стрелке, чтобы убедиться, что винт b или язычок находится позади плоскости на задней части подвески.Затем полностью затяните крепежный болт.

Если ваша цепь все еще на велосипеде, снимите нижнее опорное колесо и проденьте цепь через верхний шкив. Затем установите на место нижнее опорное колесо. Если вы сняли цепь, протяните ее через опорные колеса и снова подсоедините. Поищите на сайте учебные пособия по использованию инструмента цепочки или быстросъемного звена цепи.

Установка заднего переключателя

Теперь отрегулируйте винт верхнего предела (H) так, чтобы верхнее опорное колесо находилось примерно на одной линии с самой маленькой звездочкой, если смотреть сзади.

Ввинтите трос переключения передач обратно в переключатель, затяните его и затяните анкерный болт, чтобы трос стал плоским. Затем найдите оголенный участок кабеля и хорошо потяните за него, чтобы убедиться, что кабель вставлен и не провисает. Затем ослабьте кабель, снова затяните его и снова затяните.

Теперь вам нужно отрегулировать задний переключатель, как показано в предыдущих уроках. При необходимости обрежьте кабель так, чтобы осталось около 2 дюймов. Затем наденьте заглушку кабеля и обожмите ее.

Алекс Рамон

С раннего детства увлекался велосипедами, до двадцати лет проработал механиком в веломагазинах. Его увлечения включают равнинный BMX, одноколесные велосипеды, велотуризм, горный велосипед и шоссейную езду.

Ссылки по теме

Рекомендуемые инструменты

Категории

Клиновой анкер Strong-Bolt® 2 | Симпсон Strong-Tie

СТБ2-251344СС	Тип 304 из нержавеющей стали	1/4 х 1 3/4	1/4	15/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	100	500
СТБ2-252144СС	Тип 304 из нержавеющей стали	1/4 х 2 1/4	1/4	1 7/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	100	500
СТБ2-253144СС	Тип 304 из нержавеющей стали	1/4 х 3 1/4	1/4	2 7/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	100	500
СТБ2-372344СС	Тип 304 из нержавеющей стали	3/8 х 2 3/4	3/8	1 5/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	50	250
СТБ2-373004СС	Тип 304 из нержавеющей стали	3/8 х 3	3/8	1 9/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	50	250
СТБ2-373124СС	Тип 304 из нержавеющей стали	3/8 х 3 1/2	3/8	2 1/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 или Тип 316 из нержавеющей стали	50	250
СТБ2-373344СС	Тип 304 из нержавеющей стали	3/8 х 3 3/4	3/8	2 5/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 или Тип 316 из нержавеющей стали	50	250
СТБ2-375004СС	Тип 304 из нержавеющей стали	3/8 х 5	3/8	3 9/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	50	200
СТБ2-377004СС	Тип 304 из нержавеющей стали	3/8 х 7	3/8	5/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	50	200
СТБ2-501004СС	Тип 304 из нержавеющей стали	1/2 х 10	1/2	6	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	25	50
СТБ2-503344СС	Тип 304 из нержавеющей стали	1/2 х 3 3/4	1/2	2 1/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	25	125
СТБ2-504144СС	Тип 304 из нержавеющей стали	1/2 х 4 1/4	1/2	2 9/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	25	100
СТБ2-504344СС	Тип 304 из нержавеющей стали	1/2 х 4 3/4	1/2	3 1/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	25	100
СТБ2-505124СС	Тип 304 из нержавеющей стали	1/2 х 5 1/2	1/2	3 13/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 или Тип 316 из нержавеющей стали	25	100
СТБ2-507004СС	Тип 304 из нержавеющей стали	1/2 х 7	1/2	5 5/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	25	100
СТБ2-508124СС	Тип 304 из нержавеющей стали	1/2 х 8 1/2	1/2	6	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 или Тип 316 из нержавеющей стали	25	50
СТБ2-621004СС	Тип 304 из нержавеющей стали	5/8 х 10	5/8	6	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	10	20
СТБ2-624124СС	Тип 304 из нержавеющей стали	5/8 х 4 1/2	5/8	2 7/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	20	80
СТБ2-625004СС	Тип 304 из нержавеющей стали	5/8 х 5	5/8	2 15/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	20	80
СТБ2-626004СС	Тип 304 из нержавеющей стали	5/8 х 6	5/8	3 15/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 или Тип 316 из нержавеющей стали	20	80
СТБ2-627004СС	Тип 304 из нержавеющей стали	5/8 х 7	5/8	4 15/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	20	80
СТБ2-628124СС	Тип 304 из нержавеющей стали	5/8 х 8 1/2	5/8	6	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	20	40
СТБ2-755124СС	Тип 304 из нержавеющей стали	3/4 х 5 1/2	3/4	3 1/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	10	40
СТБ2-756144СС	Тип 304 из нержавеющей стали	3/4 х 6 1/4	3/4	3 15/16	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 или Тип 316 из нержавеющей стали	10	40
СТБ2-757004СС	Тип 304 из нержавеющей стали	3/4 х 7	3/4	4 16/11	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Нержавеющая сталь типа 304 или 316	10	40
СТБ2-758124СС	Тип 304 из нержавеющей стали	3/4 х 8 1/2	3/4	6	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 из нержавеющей стали	Тип 304 или Тип 316 из нержавеющей стали	10	20
СТБ2-251346СС	Тип 316 Нержавеющая сталь	1/4 х 1 3/4	1/4	15/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	100	500
СТБ2-252146СС	Тип 316 Нержавеющая сталь	1/4 х 2 1/4	1/4	1 7/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	100	500
СТБ2-253146СС	Тип 316 Нержавеющая сталь	1/4 х 3 1/4	1/4	2 7/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	100	500
СТБ2-372346СС	Тип 316 Нержавеющая сталь	3/8 х 2 3/4	3/8	1 5/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	50	250
СТБ2-373006СС	Тип 316 Нержавеющая сталь	3/8 х 3	3/8	1 9/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	50	250
СТБ2-373126СС	Тип 316 Нержавеющая сталь	3/8 х 3 1/2	3/8	2 1/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	50	250
СТБ2-373346СС	Тип 316 Нержавеющая сталь	3/8 х 3 3/4	3/8	2 5/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	50	250
СТБ2-375006СС	Тип 316 Нержавеющая сталь	3/8 х 5	3/8	3 9/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	50	200
СТБ2-377006СС	Тип 316 Нержавеющая сталь	3/8 х 7	3/8	5/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	50	200
СТБ2-501006СС	Тип 316 Нержавеющая сталь	1/2 х 10	1/2	6	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	25	50
СТБ2-503346СС	Тип 316 Нержавеющая сталь	1/2 х 3 3/4	1/2	2 1/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	25	125
СТБ2-504146СС	Тип 316 Нержавеющая сталь	1/2 х 4 1/4	1/2	2 9/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	25	100
СТБ2-504346СС	Тип 316 Нержавеющая сталь	1/2 х 4 3/4	1/2	3 1/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	25	100
СТБ2-505126СС	Тип 316 Нержавеющая сталь	1/2 х 5 1/2	1/2	3 13/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	25	100
СТБ2-507006СС	Тип 316 Нержавеющая сталь	1/2 х 7	1/2	5 5/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	25	100
СТБ2-508126СС	Тип 316 Нержавеющая сталь	1/2 х 8 1/2	1/2	6	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	25	50
СТБ2-621006СС	Тип 316 Нержавеющая сталь	5/8 х 10	5/8	6	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	10	20
СТБ2-624126СС	Тип 316 Нержавеющая сталь	5/8 х 4 1/2	5/8	2 7/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	20	80
СТБ2-625006СС	Тип 316 Нержавеющая сталь	5/8 х 5	5/8	2 15/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	20	80
СТБ2-626006СС	Тип 316 Нержавеющая сталь	5/8 х 6	5/8	3 15/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	20	80
СТБ2-627006СС	Тип 316 Нержавеющая сталь	5/8 х 7	5/8	4 15/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	20	80
СТБ2-628126СС	Тип 316 Нержавеющая сталь	5/8 х 8 1/2	5/8	6	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	20	40
СТБ2-755126СС	Тип 316 Нержавеющая сталь	3/4 х 5 1/2	3/4	3 3/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	10	40
СТБ2-756146СС	Тип 316 Нержавеющая сталь	3/4 х 6 1/4	3/4	3 15/16	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	10	40
СТБ2-757006СС	Тип 316 Нержавеющая сталь	3/4 х 7	3/4	4 16/11	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	10	40
СТБ2-758126СС	Тип 316 Нержавеющая сталь	3/4 х 8 1/2	3/4	6	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	Тип 316 Нержавеющая сталь	10	20
СТБ2-1001000	Углеродистая сталь с цинковым покрытием	1 х 10	1	3 1/2	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	5	10
СТБ2-1001300	Углеродистая сталь с цинковым покрытием	1 х 13	1	3 1/2	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	5	10
СТБ2-100700	Углеродистая сталь с цинковым покрытием	1 х 7	1	3 1/2	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	5	20
СТБ2-25134	Углеродистая сталь с цинковым покрытием	1/4 х 1 3/4	1/4	15/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	100	500
СТБ2-25214	Углеродистая сталь с цинковым покрытием	1/4 х 2 1/4	1/4	1 7/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	100	500
СТБ2-25314	Углеродистая сталь с цинковым покрытием	1/4 х 3 1/4	1/4	2 7/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	100	500
СТБ2-37234	Углеродистая сталь с цинковым покрытием	3/8 х 2 3/4	3/8	1 5/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	50	250
СТБ2-37300	Углеродистая сталь с цинковым покрытием	3/8 х 3	3/8	1 9/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	50	250
СТБ2-37312	Углеродистая сталь с цинковым покрытием	3/8 х 3 1/2	3/8	2 1/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	50	250
СТБ2-37334	Углеродистая сталь с цинковым покрытием	3/8 х 3 3/4	3/8	2 5/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	50	250
СТБ2-37500	Углеродистая сталь с цинковым покрытием	3/8 х 5	3/8	3 9/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	50	200
СТБ2-37700	Углеродистая сталь с цинковым покрытием	3/8 х 7	3/8	5/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	50	200
СТБ2-50100	Углеродистая сталь с цинковым покрытием	1/2 х 10	1/2	6	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	25	50
СТБ2-50334	Углеродистая сталь с цинковым покрытием	1/2 х 3 3/4	1/2	2 1/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	25	125
СТБ2-50414	Углеродистая сталь с цинковым покрытием	1/2 х 4 1/4	1/2	2 9/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	25	100
СТБ2-50434	Углеродистая сталь с цинковым покрытием	1/2 х 4 3/4	1/2	3 1/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	25	100
СТБ2-50512	Углеродистая сталь с цинковым покрытием	1/2 х 5 1/2	1/2	3 13/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	25	100
СТБ2-50700	Углеродистая сталь с цинковым покрытием	1/2 х 7	1/2	5 5/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	25	100
СТБ2-50812	Углеродистая сталь с цинковым покрытием	1/2 х 8 1/2	1/2	6	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	25	50
СТБ2-62100	Углеродистая сталь с цинковым покрытием	5/8 х 10	5/8	6	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	10	20
СТБ2-62412	Углеродистая сталь с цинковым покрытием	5/8 х 4 1/2	5/8	2 7/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	20	80
СТБ2-62500	Углеродистая сталь с цинковым покрытием	5/8 х 5	5/8	2 15/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	20	80
СТБ2-62600	Углеродистая сталь с цинковым покрытием	5/8 х 6	5/8	3 15/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	20	80
СТБ2-62700	Углеродистая сталь с цинковым покрытием	5/8 х 7	5/8	4 15/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	20	80
СТБ2-62812	Углеродистая сталь с цинковым покрытием	5/8 х 8 1/2	5/8	6	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	20	40
СТБ2-75100	Углеродистая сталь с цинковым покрытием	3/4 х 10	3/4	6	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	10	20
СТБ2-75512	Углеродистая сталь с цинковым покрытием	3/4 х 5 1/2	3/4	3 3/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	10	40
СТБ2-75614	Углеродистая сталь с цинковым покрытием	3/4 х 6 1/4	3/4	3 15/16	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	10	40
СТБ2-75700	Углеродистая сталь с цинковым покрытием	3/4 х 7	3/4	4 16/11	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	10	40
СТБ2-75812	Углеродистая сталь с цинковым покрытием	3/4 х 8 1/2	3/4	6	Углеродистая сталь	Углеродистая сталь ASTM A 563, марка A	Углеродистая сталь ASTM F844	Углеродистая сталь ASTM A 568	10	20

Использование двух гаек для предотвращения самоотвинчивания крепежных деталей

У многих типов старой техники есть две гайки на болтах.Тонкий гайка часто используется в этих приложениях. Иногда тонкую гайку можно увидеть ниже гайки стандартной толщины и на других установках — сверху. Хотя может показаться Как ни странно, тонкая гайка должна идти рядом с суставом и не быть последним. В других приложениях, например на крепления колонн, две гайки стандартной толщины часто использовал.

В этой статье рассказывается об эффективности этого метода блокировки исследуется и процедура затяжки, которая должна быть используется, если необходимо добиться эффективного запирания.

Использование двух простых гаек насчитывает не менее 150 лет. при наблюдении за исторической техникой. Затягивание одной гайки вниз, а затем просто затянув еще одну гайку поверх нее, небольшой эффект блокировки.Необходимо соблюдать особую процедуру если должна быть достигнута блокировка. Когда тонкий и толстый орех б / у, можно подумать, что толстая гайка должна идти следующей к стыку, так как он принимает на себя всю нагрузку. Тем не мение, установив сначала тонкую гайку, когда толстая гайка будет затянута поверх него нагрузка на резьбу тонкой гайки освобождены от их груза.

Сначала на болт следует надеть тонкую гайку. Этот орех обычно затягивается от 25% до 50% от общей Момент затяжки. Затем насаживается вторая (толстая) гайка. болт и тонкая гайка удерживаются для предотвращения проворачивания гаечным ключом пока толстая гайка затягивается на полный крутящий момент. Серия диаграмм показывает эффект от процедуры усилие между гайками и болтом.

Когда толстая гайка затягивается на тонкую гайку, так как нагрузка увеличивается, груз снимается с прижимных поверхностей тонкого ореха. По мере затягивания достигается точка когда резьба болта касается верхних поверхностей тонкой гайки. В этот момент F3 = F2. Продолжая затягивать верхнюю гайку, получается в застревании ниток, приводящих к F3> F2.Если затягивать продолжается, сила между двумя гайками будет продолжаться увеличивать. Если толстая гайка перетянута, есть риск обрыва резьбы или разрушения болта при растяжении между двумя гайками.

Причина, по которой система двух гаек эффективна в сопротивлении саморастворение происходит из-за того, что нити застряли вместе (отсюда термин контргайка часто используется для обозначения тонких орех).Поскольку резьба болта контактирует с верхней боковой поверхностью малой гайки и нижней поверхности верхней гайки, относительно движение нити невозможно. Чтобы произошло самоотвинчивание, должно происходить относительное перемещение резьбы болта и гайки. Именно в этом заклинивающем действии и заключается секрет двухгайкового механизма. метод.

Для достижения соответствующего предварительного натяга болта перед заклинивание ниток необходимо подтягивать меньшую орех.Чем больше длина захвата сустава, тем больше расширение, необходимое для достижения заданной предварительной нагрузки и, следовательно, тем выше начальная нагрузка, которую должен выдержать маленький орех. Хотя осевой люфт можно рассчитать для учитывая условия допуска резьбы гайки и болта, есть разница между минимальным и максимальным значениями может составлять 10 раз. значения.Такое изменение затрудняет определение правильная предварительная затяжка маленькой гайки. В итоге нижняя гайка затягивается на простой процент (т. е. от 25% до 50% общее значение крутящего момента). Можно использовать две гайки полной высоты если соблюдаются изложенные выше принципы. Маленькие (контргайки) часто используются, поскольку в этом нет необходимости чтобы внизу была гайка полной высоты, так как резьба не переносите груз.Преимущество тонкой гайки в этом применение состоит в том, что больший осевой люфт будет должны быть предусмотрены для данного класса допуска.

Два видео, показанных ниже, представляют результаты Junker испытание на вибрацию крепежа на двух устройствах что толстый и тонкий орех можно устроить. Тесты были проведено для исследования эффективности двух гаечного метод с точки зрения устойчивости к саморастворению.Юнкер Испытательная машина на поперечную вибрацию использовалась с гайками M10 и болты. Результаты показаны на графике ниже. С участием маленькая гайка сверху, обе гайки вращаются вместе и впоследствии могут полностью расстаться. Результаты немного лучше, чем это обычно наблюдается с одиночным простой орех. С маленьким орехом рядом с суставом немного расслабления происходит, но не происходит значительного самоотвинчивания.В выполнение метода двух гаек при правильном применении, обеспечивает превосходную блокировку по сравнению со многими так называемые контргайки. Правильное применение двухгайки метод требует много времени и требует определенных навыков и поэтому маловероятно, что он вернется к новой технике в ближайшее время.

В первом видеоролике показан тест, в котором гайка нормальной высоты сначала затягивается на соединение, а затем тонкая гайка затягивается сверху.

Ваш браузер не поддерживает видео в формате HTML5.

В этом втором испытании, показанном ниже, тонкая гайка была помещена рядом с соединением, а гайка нормальной высоты затянута сверху.

Ваш браузер не поддерживает видео в формате HTML5.

Просмотр Видео с толстой гайкой рядом с шарниром

Просмотр Видео с тонкой гайкой рядом с шарниром

Затягивание тонкой гайки сверху толстая гайка имеет тенденцию не работать, так как болт минимален расширение, существующее в резьбе между двумя гайками.Следовательно они склонны к расшатыванию в результате заделки между поверхности гайки даже при осевой нагрузке при саморазвинчивании (т.е. вращение гайки), как правило, не происходит.

Допуски анкерных болтов | Для Construction Pros

Смещение анкерных болтов происходит, когда измеренное отклонение или отклонение от указанного положения или совмещения превышает указанный строительный допуск. Чтобы избежать задержек в графике и затрат, связанных с смещением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринять необходимые действия для размещения, выравнивания и закрепления анкерных болтов.

Стандартные допуски

Как в бетонной, так и в сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски несовместимы. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски анкерных болтов, предоставленные Американским институтом бетона (ACI).

Для стального подрядчика раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а раздел 3 спецификаций для подрядчика по бетону обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». ^{( 1,2 )} Несмотря на то, что архитектор / инженер должен уточнить и устранить эти различия в допусках, подрядчики по бетону иногда участвуют в строительных спорах из-за несовместимых допусков.

Как показано в Таблице 1 и на Рисунке 1, допуски AISC устанавливают пределы отклонений между центрами любых двух болтов в группе (позиция 1) , осевыми линиями групп болтов (позиции 2 и 4) и центрами анкеров. группа болтов из столбцов (позиция 5) .ACI 117 указывает только отметку (позиция 3) и допуск расположения для средней линии отдельных анкерных болтов (позиция 6) . Как показано для (элемент 7) , AISC имеет очень строгий или нулевой допуск по отвесу для болтов, тогда как ACI не указывает допуск по отвесу. Единственный совместимый допуск между AISC и ACI — это верхняя отметка болтов (поз. 3) . Допуски AISC в сочетании с отверстиями увеличенного размера в опорных плитах гарантируют, что стальную конструкцию можно легко установить, не внося изменений в конструкцию.

Чтобы анкерные болты удовлетворяли допускам AISC и ACI, Suprenant и Malisch заявляют, что анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного местоположения. ⁽³⁾ Допуск ± 1/16 дюйма нереален и недостижим. Поэтому для подрядчиков по бетону критически важно понимать, какой допуск применяется к бетонным работам — допуски AISC или ACI? AISC рекомендует, чтобы раздел 3 спецификаций требовал установки анкерных болтов в соответствии с «Кодексом стандартной практики» AISC 303. ⁽⁴⁾ Даже при использовании фанерных или стальных шаблонов для размещения, выравнивания и закрепления анкерных болтов маловероятно, что подрядчик по бетону сможет удовлетворить допускам AISC, указанным в таблице 1. Допуски AISC слишком строгие для стандартных методов установки анкерных болтов.

Использование рекомендованных AISC отверстий в опорной плите большего размера и допусков анкерных болтов ACI должно обеспечить легкий монтаж стальной конструкции без изменения конструкции для 1, 1-1 / 4, 1-1 / 2, 1-3 / 4, 2 и 2 Болты диаметром 1/2 дюйма.Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. ⁽³⁾ Как показано в таблице 2, рекомендованные AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. ^(3,5)

Бетонные подрядчики редко контролируют размер отверстий в опорной плите. Поэтому не полагайтесь на отверстия увеличенного диаметра, чтобы уменьшить смещение анкерных болтов. Всегда соблюдайте осторожность при установке, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюймов может потребоваться дополнительная осторожность.

Где и как измерить

Допуски на анкерные болты усложняются сложностью точного измерения местоположения отдельных или групп анкерных болтов. Стандартной практикой является размещение анкерных болтов по верху бетона. Однако расположение анкерных болтов обычно проверяется измерением до верха болта. Если анкерный болт не идеально вертикален, верхняя часть болта не будет такой же, как вдоль бетона.Для наклона болта 5 градусов и выступа болта 6 дюймов разница между положением болта, измеренным от верха болта и верха бетона, может достигать 1/2 дюйма. ⁽³⁾

Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов. Использование этих точек измерения требует оценки центров, что приводит к большим ошибкам и неопределенностям измерения. Также точность расположения анкерного болта зависит от точности рулетки и разметки или опорных линий.Чтобы повысить точность макета, составьте план, где и как измерять, и дважды проверьте свои макеты.

Как установить, выровнять и закрепить анкерные болты

Используйте один или два шаблона анкерных болтов, надежно прикрепленных к опалубке, чтобы расположить, выровнять и закрепить анкерные болты. Деннис Пуринтон из Purinton Builders, Inc., расположенной в Ист-Гранби, штат Коннектикут, изготавливает шаблоны анкерных болтов из фанеры в магазине, как показано на фото 2. Пуринтон говорит, что просто важно отметить выравнивание шаблона относительно фундамента при измерении и сверлении болта отверстия в правильном месте.Чтобы шаблон работал правильно, используйте по две гайки на болт с зажатым между ними шаблоном.

Для высоких выступов болтов и для минимизации отклонений анкерных болтов от отвеса используйте два шаблона. Нижний шаблон должен располагаться рядом с бетоном, а верхний шаблон — рядом с верхом анкерных болтов. Как и в случае с одним шаблоном, используйте по две гайки на болт в шаблоне.

При необходимости переместите стальную арматуру, которая мешает расположению или выравниванию анкерных болтов.Если арматура не может быть перемещена или не будет соответствовать допускам после перемещения, обратитесь к архитектору / инженеру. Убедитесь, что шаблоны достаточно жесткие, чтобы они не прогибались, и надежно прикрепите шаблоны к опалубке. После установки еще раз проверьте расположение и соосность анкерных болтов.

Устранение смещения или перекоса анкерных болтов

Конечно, вид ремонта зависит от того, насколько смещен анкерный болт или группа болтов или насколько смещен отдельный болт.Ниже приведены некоторые варианты ремонта для различных условий:

a) Для анкерных болтов, смещенных менее чем на один диаметр болта, лучшим вариантом является резка в полевых условиях для увеличения или прорезания соответствующих отверстий в стальной опорной плите.

b) Для анкерных болтов, смещенных более чем на один диаметр болта, рассмотрите возможность отрезания смещенных болтов, просверлите новые отверстия в правильном месте и установите новые анкерные болты с эпоксидной смолой. Сверление новых отверстий может быть затруднено из-за существующей стальной арматуры, и арматуру не следует резать без разрешения архитектора / инженера.Вместо сверления новых отверстий и заливки новых анкерных болтов эпоксидной смолой рассмотрите возможность приваривания нового болта сбоку от выступающей части болта. ⁽⁶⁾

c) В зависимости от ситуации, возможно, удастся отрезать опорную плиту от колонны и установить новую опорную плиту, которая вмещает смещенные анкерные болты.

d) Для смещенных или изогнутых анкерных болтов (Фото 3) , которые не позволяют опорной плите надвигаться на болты, подумайте о том, чтобы согнуть болты на место.Отколите бетон, чтобы получился S-образный изгиб, и согните болт в холодном состоянии. Как правило, холодную гнуть нужно только для болтов класса 36, а угол изгиба должен быть ограничен 45 градусами или меньше. Болты диаметром примерно до одного дюйма можно гнуть в холодном состоянии, а болты более одного дюйма можно нагревать в соответствии с указаниями архитектора / инженера, чтобы облегчить изгиб. После сгибания болты следует проверить на наличие трещин. При необходимости болты можно испытать под нагрузкой для проверки прочности на растяжение.

Все методы перемещения, перестановки анкерных болтов или модификации опорной плиты требуют одобрения архитектора / инженера.Свод федеральных правил, 29-CFR Глава XVII, раздел 1926.755 (B), касающийся устойчивости при возведении колонны, гласит:

a) Анкерные стержни (анкерные болты) не должны ремонтироваться, заменяться или модифицироваться в полевых условиях без одобрения зарегистрированного инженера-строителя проекта.

b) Перед установкой колонны контролирующий подрядчик должен предоставить письменное уведомление монтажнику стальных конструкций, если был произведен ремонт, замена или модификация анкерных стержней (анкерных болтов) этой колонны.

В заключение, убедитесь, что вы понимаете, какие допуски анкерных болтов применяются к вашей работе, используйте одинарные или двойные шаблоны с двойными гайками для позиционирования, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте правильность расположения и соосности анкерных болтов.

Список литературы

1. AISC 302-10 Кодекс стандартной практики для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
2. ACI 117-10 (повторно утверждено в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.Concrete.org
3. Супренант Б. А. и Малиш В. Р., Допуски для монолитных бетонных зданий, Американское общество бетонных подрядчиков (ASCC), 2008 г., www.ascconline.org
4. Фишер, Дж. М. и Клойбер, Л. А., Руководство по проектированию стали 1, Конструкция опорной плиты и анкерной штанги , 2 ^nd Edition, Американский институт стальных конструкций (AISC), 2006 г., www.aisc.org
5. ACI 117.1R-14 Руководство по допускам совместимости в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.Concrete.org
6. Putkey, J. J., Steel Tips — Общие проблемы монтажа стали и предлагаемые решения , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org

Анкерные болты в бетоне | Пожарная техника

Статья и фото Григория Гавела

При возведении конструкции со стальным каркасом обычно используется стальная рама, которая опирается на бетонный фундамент.Конструкционная сталь должна быть прикреплена к фундаменту, иначе здание рухнет до завершения строительства. Традиционный способ установки анкерных болтов в бетон — это встраивание длинных L-образных болтов в бетонный фундамент во время его заливки. Когда бетон застынет и затвердеет, эти болты нельзя вытащить из бетона без разрушения фундамента.

Инженер-строитель определяет размеры бетонного фундамента, длину, диаметр и расстояние между болтами; он также указывает размер стальных колонн, фланцев и отверстий для болтов.

На фото 1 показаны четыре больших анкерных болта, подготовленные к установке в бетонный фундамент. Болты были собраны на куске плиты с ориентированной стружкой (OSB), которая была сделана по шаблону, предоставленному изготовителем стали, чтобы соответствовать отверстиям для болтов на нижних фланцах колонны. Деревянная перемычка на бетонных опалубках удерживает сборку на нужной высоте; иногда используются стяжки для стальной арматуры. Хотя бетонный фундамент можно заливать так, чтобы он был близок к отметке, необходимой для стальной колонны, часто это бывает неточно.

(1) Увеличить

На фото 2 показаны анкерные болты после схватывания бетонного фундамента. Шаблон OSB был удален и заменен стальной «установочной пластиной» от производителя металлоконструкций. Гайки, навинченные на анкерные болты, поддерживают эту пластину. Эти гайки будут отрегулированы так, чтобы установочная пластина располагалась ровно и точно на той высоте, которая требуется для колонн из конструкционной стали. Сверху гайки фиксируют установочную пластину на месте.

(2) Увеличить

Фотография 3 показывает установочную плиту после того, как пространство между ней и бетонным фундаментом было заполнено быстросхватывающимся портландцементным раствором для дополнительной прочности. После застывания раствора откручиваются верхние гайки. Гайки будут полностью сняты, чтобы установить колонку, заменены и затянуты, чтобы удерживать колонку на месте. Обычно это завершенное соединение не видно в законченном здании, потому что оно находится ниже уровня пола и покрыто заливным бетонным полом или встроено в каменную стену.

(3) Увеличить

Эта система обеспечивает прочное соединение между колонной и фундаментом. Его недостаток в том, что он оставляет мало места для ошибки. Отверстия для болтов во фланцах колонны обычно достаточно велики, чтобы компенсировать несоосность анкерного болта на 1/8 дюйма. Если ошибка настолько велика, что фланец колонны не подходит, необходимо изменить фланец или анкерный болт. Любая модификация анкерных болтов для конструкционной стали требует письменного разрешения инженера-проектировщика в соответствии с согласованными стандартами и требованиями Управления по охране труда (OSHA).Если анкерные болты находятся слишком далеко от своего надлежащего положения или имеют неправильный размер, инженер может приказать их отрезать и заменить новыми анкерными болтами, залитыми эпоксидной смолой или залитыми в отверстия, просверленные глубоко в фундаменте.

В прошлом слишком частой причиной обрушения конструкций во время строительства было схватывание конструкционной стали до того, как бетонный фундамент или каменные стены были достаточно затвердевшими. Редакция OSHA 2001 г. Стандарта монтажа стальных конструкций (29 CFR 1926, подраздел R (1926 г.С 750 по 1926.761 плюс Приложения A-H) требует, чтобы подрядчики следовали процедурам, изложенным в общих чертах для уменьшения возможности обрушения здания во время строительства, обеспечивая безопасное место для работы работодателей подрядчиков и менее опасную среду для аварийных служб, которых можно вызвать.

Полный текст стандарта OSHA по монтажу стальных конструкций

можно найти по адресу http://www.osha.gov/pls/oshaweb/owadisp.show_document?p_table=STANDARDS&p_id=10939

Раздел 1926.752 описывает письменные уведомления, необходимые перед установкой любой стали, включая прочность фундаментов и каменных опор, и их можно найти по адресу http: // www.osha.gov/pls/oshaweb/owadisp.show_document?p_table=STANDARDS&p_id=10788

В разделе 1926.755 обсуждаются требования к прочности и модификации анкерных болтов; его можно найти по адресу http://www.osha.gov/pls/oshaweb/owadisp.show_document?p_table=STANDARDS&p_id=12746

Грегори Гавел — член пожарной службы (Висконсин); заместитель начальника и инструктор по обучению в отставке; и 30-летний ветеран пожарной службы. Он сертифицированный инструктор по пожарной безопасности II и II, инструктор по противопожарной безопасности в Висконсинском техническом колледже и директор по безопасности Scherrer Construction Co.
