Как измерить диаметр арматуры

При приемке на объекте арматуры возникают споры по диаметру. И если у гладкой арматуры проще измерить диаметр, то с рифленой А3 возникают сложности: измеряется диаметр с ребрами или только диаметр стержня? Можно ли измерять рулеткой?

Как все же определить диаметр арматуры?

Во-первых, на каждую партию отгружаемой арматуры на металлобазе предоставляют сертификат качества, где прописан завод изготовитель, дата сертификата, класс арматуры, диаметр, длина и из какого сплава выполнено изделие.
Также арматуры бывает промаркирована на прутках или имеет бирки от завода-производителя.

Во-вторых, при приемке Товара на строительном объекте Заказчик может измерить диаметр арматуры, но зная определенные особенности.

Измерения снимаются штангенциркулем. Линейки и рулетки для измерения диаметров не являются точным измерительным прибором и не рекомендуем их использование.

Необходимо снять два размера: внешний диаметр с ребрами (рифлением) d1 и диаметр непосредственно стержня d.

Снимать показатели необходимо, отступив от края хлыста 10-15 мм.

Измерения ведутся в миллиметрах.

Далее складываем два показателя и делим на 2.

D= (d1+d)/2

D — это и есть номинальный диаметр арматуры, т.е. номер профиля!

Согласно ГОСТ 5781-82 можно проверить полученные размеры.

ГОСТ 5781-82 определяет стандарт для стали горячекатаной для армирования железобетонных конструкций.

По данному стандарту изготавливают арматуру класса А-I (А240) гладкая, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI (А1000) периодического профиля.

Арматуру класса А500 и А500С определяет ГОСТ 52544-06.

Предельные отклонения также указаны в данном ГОСТе и являются допустимыми при приемке.

ГОСТ 5781-82.

Номер профиля (номинальный диаметр)	d		h		d1	h2	t	b	b1	r
	Номин.	Пред. откл.	Номин.	Пред. откл.
6	5,75	+0,3 -0,5	0,5	±0,25	6,75	0,5	5	0,5	1,0	0,75
8	7,5		0,75		9,0	0,75	5	0,75	1,25	1,1
10	9,3		1	±0,5	11,3	1,0	7	1,0	1,5	1,5
12	11		1,25		13,5	1,25	7	1,0	2,0	1,9
14	13		1,25		15,5	1,25	7	1,0	2,0	1,9
16	15		1,5		18,0	1,5	8	1,5	2,0	2,2
18	17		1,5		20,0	1,5	8	1,5	2,0	2,2
20	19		1,5		22,0	1,5	8	1,5	2,0	2,2
22	21	+0,4 -0,5	1,5		24,0	1,5	8	1,5	2,0	2,2
25	24		1,5		27,0	1,5	8	1,5	2,0	2,2
28	26,5	+0,4 -0,7	2,0	±0,7	30,5	2,0	9	1,5	2,5	3,0
32	30,5		2,0		34,5	2,0	10	2,0	3,0	3,0
36	34,5		2,5		39,5	2,5	12	2,0	3,0	3,5
40	38,5		2,5		43,5	2,5	12	2,0	3,0	3,5
45	43		3,0		49,0	3,0	15	2,5	3,5	4,5
50	48		3,0		54,0	3,0	15	2,5	3,5	4,5
55	53	+0,4 -1,0	3,0	±1,0	59,0	3,0	15	2,5	4,0	4,5
60	58		3,0		64,0	3,0	15	2,5	4,0	5,0
70	68	+0,5 -1,1	3,0		74,0	3,0	15	2,5	4,5	5,5
80	77,5		3,0		83,5	3,0	15	2,5	4,5	5,5

Ни внешний диаметр с ребрами, ни диаметр только стержня НЕ ЯВЛЯЕТСЯ номинальным диаметром арматуры (или номером профиля), указанным в сертификате качества.

Дата публикации 02.09.2021

Как правильно измерить диаметр стальной арматуры штангенциркулем?

• 16.Сен.2020

У многих людей, не связанных с темой арматурного проката, не совсем верные представления о том, как измерить диаметр арматуры. В рамках данной статьи мы рассмотрим этот вопрос и выделим наиболее приемлемую методику определения диаметра стальных стержней.

Что необходимо учитывать?

При измерении диаметра прутка с помощью физических методов можно столкнуться с некоторыми трудностями. Если бы в сфере строительства и промышленности применялись исключительно круглые прутки с гладкой поверхностью, то никаких сложностей не возникало бы. Но прутки не всегда бывают гладкими. Часто это металлоизделия с особой формой и рельефностью. Производя измерения диаметра в разных частях материала, можно получить разные значения.

Также стоит отметить, что диаметр представляет собой величину, которая характеризует круглый стальной стержень. Что касается сечения, то это не круг, а более сложная форма, схожая с эллипсом. Получается, что измерение диаметра – трудновыполнимая задача, так как арматура не является круглым прутком. На практике такая величина всегда будет неточной. Как правило, она берется из сопроводительной документации, где может быть отмечен либо номинальный, либо условный диаметр.

Способы определения

Существует 2 способа, позволяющих измерить арматуру. В первом случае используется штангенциркуль, а в втором рулетка. Оба способа являются инструментальными. К ним прибегают в тех случаях, когда нет возможности обратиться к документам, прилагаемым к металлопрокату при покупке.

• Измерение рулеткой

  Производить подобные операции с задействованием такого инструмента достаточно сложно. Дело в том, что рулетка — не лучшее решение для измерения тонких прутков, у которых сечение представляет собой не круг, а эллипс. Вы получите лишь приблизительные значения. Опытному специалисту таких данных может быть вполне достаточно. Если же знаний в этой области крайне мало, лучше использовать другую методику.

• Измерение штангенциркулем

  Правильно измерить диаметр арматуры можно с помощью данного инструмента. В результате вы получите 2 значения – минимальное и максимальное. Далее необходимо обратиться к специальной таблице. Для каждого номинального диаметра арматурного проката указаны также значения из действующего госстандарта. К примеру, возьмем арматуру 16 мм и заглянем в таблицу. Мы видим 2 физических замера. Для минимального эта величина будет представлять измерение между ребрами стального стержня. Показатель равен 15 мм. Что касается максимального, то этот показатель равен 18 мм.

Номинальный диаметр

Для начала обратимся к справочнику по стальному прокату. В нем отмечено, что диаметр – это условная величина, информирующая о диаметре круглого прутка, у которого поперечное сечение аналогичное. Получается, что диаметр стального прутка равен диаметру круглого металлоизделия, которое являлось заготовкой для создания конечного продукта.

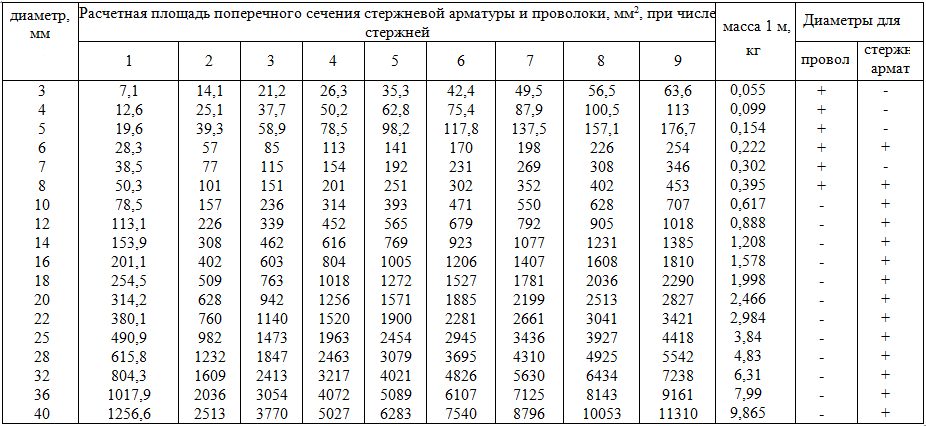

Если получены значения по диаметру арматуры, то следует обратиться к таблице расчета веса. Она может существенно облегчить задачу. Разработаны достаточно подробные таблицы, где указан вес погонного метра арматурного проката с учетом видов арматуры согласно ГОСТу.

Например, нам необходимо приобрести 25 м материала 16 мм в диаметре для упрочнения фундамента под ограждение. Нередко компании, специализирующиеся на реализации металлопродукции, указывают цену в тоннах, поскольку приобретают ее на заводах также тоннами.

Стоимость тонны не дает никакой полезной информации по метражам. Чтобы перевести 25 погонных метров в «категории, близкие к: цена тонны», необходимо рассчитать массу этих самых 25 метров. Для этого потребуется найти в таблице следующие данные: вес погонного метра стержня 16 мм. Это значение будет составлять 1,580 кг. Далее, зная вес метра, несложно определить общий вес 25 м — 1,580 х 25 = 39,5 кг. Получаем теоретическую общую массу, что является очень точным ориентиром.

В случае взвешивания материала на весах, масса может слегка отличаться от теоретического. Не стоит переживать, поскольку это нормально. Однако, если после осуществления процедуры по взвешиванию вес будет сильно отличаться от подсчитанного, необходимо проверить как весы, так и расчеты.

Как мы видим, вполне возможно самостоятельно измерить диаметр арматуры с применением штангенциркуля. Диаметр арматурного проката может быть разным, но он всегда соответствует величинам, которые указаны в госстандарте.

Если вам необходима арматура для реализации какого-либо проекта, вы можете обратиться в нашу компанию. У нас представлен широкий ассортимент изделий всех востребованных диаметров – от 6 до 40 мм.

Как измеряется диаметр арматуры?

Диаметр арматуры обычно измеряется с помощью рулетки или линейки. Для точных измерений можно использовать штангенциркуль. При измерении рулеткой или линейкой диаметр арматуры следует измерять от верхней поверхности стержней, а не вокруг нее.

Инструменты автоматизации — прецизионный винт…

Включите JavaScript

Инструменты автоматизации — прецизионная отвертка

В зависимости от армирующего материала, измерения должны производиться в разных точках стержней. Например, для стальной арматуры с крючками окружность следует измерять в нижней части крюка.

При использовании штангенциркуля зазор между двумя концами штангенциркуля должен быть равен диаметру стержня. Диаметр должен измеряться только от центральной точки и не должен включать никаких дефектов.

Важно быть максимально точным при измерении диаметра арматуры, чтобы не было расхождений в конечном изделии.

Каков диаметр арматурного стержня?

Диаметр арматурного стержня зависит от размера и типа самого стержня. Арматурные стержни обычно бывают следующих размеров: 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм и 40 мм. Тип стержня также повлияет на диаметр, обозначенный буквами A, B и C, где A является наименьшим диаметром 6 мм, B имеет диаметр 8 мм и C диаметром 10 мм.

В дополнение к этим размерам доступны другие стержни других размеров и длин. Арматурные стержни, используемые в конкретном проекте, будут зависеть от инженерного проекта, расчетов нагрузки и требований к конструкции.

Как измерить диаметр стального стержня?

Измерение диаметра стального стержня является относительно простым процессом, но важно убедиться, что сделанные измерения точны. Самый распространенный метод измерения диаметра стального стержня — штангенциркуль.

Штангенциркуль использует две регулируемые точки, которые можно перемещать друг от друга или вместе с винтовым механизмом для измерения диаметра. Медленно регулируя винт до тех пор, пока два рычага не достигнут каждой стороны стального стержня, и позволив подпружиненным рычагам одновременно сомкнуться на материале, можно измерить точный диаметр.

Важно обеспечить правильную настройку штангенциркуля и одновременное выполнение измерений для обеспечения точности. Кроме того, для измерения диаметра стального стержня можно использовать линейку, измерив длину окружности стержня и разделив ее на число Пи.

Однако этот метод измерения обычно более точен при использовании штангенциркуля.

Как измерить сталь?

Сталь можно измерять различными способами, в зависимости от назначения и количества рассматриваемой стали. Одним из способов измерения стали является использование микрометра, который представляет собой точный инструмент, используемый для измерения небольших значений толщины или диаметра стального объекта.

Сталь также можно измерить вручную, взяв линейку и измерив длину, ширину и толщину стального предмета. Вес стали также можно измерить с помощью пружинных весов или тензодатчика.

Кроме того, стальные трубы и другие фасонные стальные детали можно измерить с помощью штангенциркуля, который представляет собой устройство, используемое для измерения внутренних и внешних размеров объектов. Наконец, сталь также можно измерить с помощью специального испытательного оборудования для измерения ее механических свойств, таких как предел текучести, предел прочности на растяжение и пластичность.

Какой размер арматурного стержня №4 в дюймах?

Арматура № 4 представляет собой стальной арматурный стержень обычного размера, используемый в строительстве и других строительных работах. Его диаметр составляет 3/8 дюйма, а длина варьируется, обычно от 20 до 60 футов. Это один из наиболее часто используемых размеров арматуры для легкой и средней арматуры в бетонных конструкциях.

В зависимости от применения могут потребоваться более длинные или более короткие длины.

Какой номер арматуры равен 3 4?

Арматура, также известная как арматурный стержень, представляет собой обычный стальной стержень, который используется для укрепления и армирования бетонных конструкций. Числовое обозначение арматурного стержня указывает на диаметр и марку или тип арматурного стержня.

В США арматуре присваивается числовое обозначение, соответствующее ее диаметру в долях дюйма. Например, «3 4» относится к арматурному стержню номер 3 диаметром 3/4 дюйма. Марка или тип арматуры также может быть указана в дополнение к обозначению размера (например,

, класс 60 #3/4). Арматурный стержень № 3 является распространенным размером, который часто используется в жилых проектах, в то время как арматурный стержень № 4 обычно используется в более крупных коммерческих проектах.

Для чего используется арматура 10 мм?

Арматура 10 мм, также известная как арматура марки 30, представляет собой тип стального арматурного стержня, обычно используемого для армирования бетонных конструкций. Он широко используется в мостовых конструкциях, железобетонных балконах, фундаментных конструкциях и во множестве других применений.

Он состоит из сплава низкоуглеродистой стали и устойчив к коррозии, что обеспечивает его долговечность в течение длительного периода времени. Арматура толщиной 10 мм прочная, гибкая и легко принимает формы, что делает ее отличным вариантом для проектов бетонных фундаментов.

Обычно используется при растяжении, например, для крепления балки к бетонной стене или соединения колонн, поскольку обеспечивает устойчивость и прочность. Арматура 10 мм также используется для армирования плит, балок, мостов и колонн.

Кроме того, благодаря низкоуглеродистому сплаву арматура диаметром 10 мм подходит для таких погодных условий, как высокая влажность и контакт с хлоридами, что делает ее идеальной для наружных бетонных конструкций.

Какие номинальные размеры стальных стержней доступны на рынке?

Стандартные номинальные размеры стальных стержней, представленных на рынке, обычно составляют 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 28 мм, 32 мм и 36 мм. В некоторых случаях могут быть доступны другие размеры до 4 мм и до 40 мм.

Как правило, стандартный диапазон размеров стальных стержней составляет от 4 мм до 40 мм. Однако наличие стальных стержней разных размеров в основном определяется их целевым назначением, в соответствии с техническими требованиями.

Стальной стержень подразделяется на несколько марок, включая мягкую сталь, деформированную сталь и высокопрочную сталь. Марки определяют прочность стального стержня, а свойства стержня определяют номинальные размеры стержня, наиболее подходящего для применения.

Что такое номинальный размер стержня?

Номинальный размер стержня — это мера, используемая для описания приблизительного диаметра круглого металлического стержня и его соответствующих сечений, таких как квадратные или шестиугольные стержни. Обычно он описывает приблизительный диаметр, но не точный, так как размеры каждого стержня могут немного отличаться в зависимости от производителя, термической обработки и других факторов.

Номинальный размер стержня выражается в стандартной системе счисления, такой как 1/2, 3/4 или 1 дюйм, или в метрической системе, такой как 6 мм, 10 мм или 15 мм. Важно отметить, что фактический диаметр прутка может незначительно отличаться от указанного номинального размера, поэтому перед заказом и использованием прутка необходимо уточнить точный размер прутка.

Сколько типов стальных стержней существует?

На рынке представлен широкий выбор стальных стержней, каждый из которых имеет свой уникальный набор характеристик. Наиболее распространены следующие типы:

1. Прутки из мягкой стали: имеют низкое содержание углерода, что делает их более мягкими, гибкими и пластичными. Из-за низкого содержания углерода им легко придавать различные формы, включая стержни и трубки.

2. Среднепрочные стальные стержни: эти стержни прочнее мягкой стали и обладают большей прочностью на растяжение. Они обычно используются для больших приложений.

3. Высокопрочные стальные стержни: эти стержни очень прочны и способны выдерживать высокие нагрузки, что делает их идеальными для использования в строительстве и тяжелом машиностроении.

4. Прутки из инструментальной стали. Эти прутки очень твердые и устойчивы к коррозии, что делает их хорошим выбором для инженерных инструментов.

5. Стержни из нержавеющей стали. Благодаря своей коррозионной стойкости и простоте обслуживания, стержни из нержавеющей стали являются популярным выбором для многих промышленных и архитектурных применений.

6. Стержни из легированной стали: Эти стержни изготовлены из комбинации металлов, таких как сталь, медь и хром. Они часто используются в автомобильной, аэрокосмической и атомной промышленности.

7. Армирующие стальные стержни. Эти стержни, также известные как арматурные стержни, используются для армирования бетонных и каменных конструкций. Они обеспечивают дополнительный уровень прочности и стабильности таким материалам, как цемент, раствор и камень.

8. Стержни, сваренные электронным лучом. Эти стержни соединяются друг с другом с помощью электронного луча, что делает их намного прочнее традиционных сварных швов.

Как выбрать арматуру и размеры арматуры для вашего проекта?

Арматура – ​​это армированный железобетон, который является наиболее важным компонентом в строительстве. Будучи промоутером, вы можете подумать о том, какие размеры и формы арматуры требуются в строительстве зданий.

Таким образом, правильный выбор поможет добиться грандиозного успеха вашего проекта. Этот блог предназначен для тех, кто хочет убедиться, что их арматурный бетон полностью армирован. Рассмотрим эти нижеперечисленные факторы сейчас, чтобы правильно выбрать для своего проекта.

Дополнительное чтение: что такое арматура?

Как правильно выбрать арматуру? 3 совета, на которые следует обратить внимание

Если вы думаете о том, как выбрать правильный Reber, обратите внимание на следующие советы:

Совет 1: выберите правильный размер

Арматура часто используется в строительных целях и в основном доступна в три разных размера.

• Самый легкий арматурный стержень диаметром 3-⅜ дюйма: Этот тип арматурного стержня специально разработан для управления всем, от проезжей части до строительства патио. Кроме того, он также используется в других проектах, которые предполагают небольшую нагрузку.

• Арматура с большей несущей способностью: размеры арматуры этого типа включают в себя 4-½ дюйма в конструкции стены и колонн.

• Арматура повышенной несущей способности: Арматура такого типа используется в фундаментах зданий. Здесь часто используется арматура диаметром ⅝ дюйма.

Совет 2: Узнайте желаемую длину

Выбор нужной длины арматурного стержня имеет большое значение для вашего проекта. Если у вас нет подходящего инструмента для нарезки арматурного стержня на требуемую длину, то лучше иметь четкое представление об измерениях. Самое главное, вам следует подумать о покупке небольших кусков, а не более длинных, чтобы их можно было легко связать вместе с помощью вязальной проволоки.

Совет 3: наймите профессионала

Вы начали строительный проект, требующий установки арматуры? Наем профессионального поставщика арматуры облегчит ваше бремя, и они протянут вам эффективную руку помощи. Будьте точны при выборе длины, ширины и веса арматуры, чтобы обеспечить целостность конструкции. Вот почему наем профессионала является важным фактором при выборе арматуры.

Как выбрать наилучшие размеры арматуры?

Любой строительный проект невозможен без использования арматуры. Арматура также известна как арматурные стержни. Он в основном используется во время строительства в качестве сетки для заливки бетона. На современном рынке существует большое разнообразие размеров арматуры. Однако свойства арматуры каждого размера отличаются друг от друга.

При выборе строительного проекта всегда следует выбирать точный размер арматуры, чтобы легко соответствовать требованиям проекта. В основном, арматура определяется «классами» на рынке. Эти оценки говорят нам о грузоподъемности, с которой они способны справиться.

Эти марки доступны на рынке в двух единицах измерения: метрических и британских. Обычно числовое обозначение определяет наименьший предел текучести арматурного стержня. Например, вы используете арматуру марки 60 и британских единиц измерения. Это означает, что минимальная прочность арматурного стержня составляет около 60 килофунтов на квадратный дюйм (ksi) или 60 000 фунтов на квадратный дюйм (psi).

В метрических единицах тот же класс арматуры будет определяться как 420. Это означает, что наименьшая предельная текучесть составляет 420 мегапаскалей (МПа) или 420 000 паскалей (Па). Точно так же, если вы собираетесь использовать арматуру марки 50, наименьший предел текучести будет 50 тысяч фунтов на квадратный дюйм или 350 МПа. Таким образом, слишком важно выбрать арматуру, проверив марку и одобрение ASTM (Американское общество испытаний и материалов) в любом из ваших строительных проектов. Это поможет предложить стандарт того, какой тип оценки должен быть идеальным для использования в различных условиях.

Дополнительная литература: Какие бывают типы арматуры?

Выбор подходящих размеров арматуры полностью зависит от выполняемой вами работы и цели ее использования. Однако на современном рынке доступны различные сорта арматуры. Таким образом, вы должны быть достаточно осторожны при выборе подходящей марки для ваших нужд.

Не забудьте измерить площадь, прежде чем выбрать арматуру, особенно если вы собираетесь заливать бетон. Имея представление об областях, вы сможете убедиться, что используете арматурный стержень подходящего размера, чтобы при необходимости его можно было легко согнуть.

Если вы планируете выбрать размер арматуры для заливки бетона, например, крыльца или подъездной дороги, то самое главное, что вам нужно сделать, это измерить площадь. Это поможет вам определить идеальную длину арматуры, которая вам понадобится в этом проекте.
