Армирование кладки из керамзитобетонных блоков

В современном строительстве при возведении стен часто используют блоки из кирпича или керамзитобетона. Для их прочности и устойчивости применяют армирование кладки. В данной статье мы рассмотрим секреты возведения и армирования стен из сравнительно дешевого материала — керамзитобетона. Блоки из этого материала при производстве не требуют особых технологий и оборудования, поэтому многие строительные фирмы «выкидывают» на рынок товар с не самыми лучшими характеристиками.

Керамзитобетонные блоки — это фактически обожженная глина, куда еще входят песок, вода, и бетон, благодаря чему они имеют сравнительно невысокую цену. Качественные блоки имею клиновидную форму.

Описание керамзитобетонных элементов

При выборе керамзитобетонных блоков желательно их взвесить и подсчитать примерную плотность. Заводские от кустарных можно отличить и по форме: высококачественный товар имеет клиновидную форму. Керамзитобетонный блок представляет собой смесь песка, воды, специальной глины и бетона. Фактически это обожженная глина, поэтому строительство из него дешевле, чем из какого-либо другого материала.

Армирование кладки, выполненной из керамзитобетонных блоков, производиться с помощью проволочной сетки, которая препятствует расползанию блоков.

Керамзит устойчив к сырости и воздействию химически агрессивной среды, на него для отделки можно нанести любой материал. Он не горит и хорошо держит тепло. Кладки стен из новых керамзитобетонных блоков аналогичны строительству их из кирпича, но при этом экономится раствор и уменьшаются сроки строительства. В отличие от кирпича (где нужен скол), ненужные элементы керамзитобетонных блоков можно при необходимости легко распилить.

Армирование кладки производят для дополнительной защиты керамзитобетонных блоков, увеличения устойчивости опорных стен и предохранения их от трещин. Например, при строительстве длинной конструкции армирование просто необходимо для ее устойчивости. При строительстве стен из керамзитобетона надо оставлять мостики холода. Для теплоизоляции блоков снаружи часто применяют полимерные материалы.

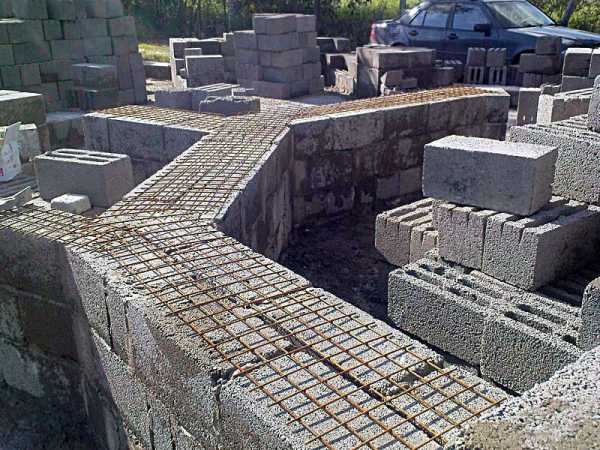

Армирование швов делают при помощи металлической сетки (высота сетки увеличена за счет наваренных поперечных связок из такой же проволоки), поэтому при кладке на клей вырезают в блоках канавки.

Эту операцию проделывают при помощи штробореза, но если его нет, то можно применить болгарку или дисковую пилу. На керамзитобетонные блоки нельзя прямо уложить плиты межэтажных или других перекрытий. Необходимо установить переходную конструкцию.

Бетонный армопояс для стен

Блоки очень плохо переносят любую точечную нагрузку. В таких случаях для ее равномерного распределения поверх керамзитобетонной кладки устанавливается монолитный бетонный армопояс высотой от 10 до 20 сантиметров. Если планируется дополнительная облицовка кирпичом, то этот пояс делают на высоту 2-х рядов кладки из кирпича.

Монолитный бетонный армопаяс обеспечит равномерное распределение нагрузки поверх стены, выполеннной из керамзитобетонных блоков, которые плохо переносят точечную нагрузку.

Бетонный армопояс тщательно теплоизолируют для устранения теплового дисбаланса, который он вносит. На территории России толщина кладки керамзитобетонных стен для нормальной теплоизоляции дома выбирается равной не менее 250 мм (обычно она составляет 300-400 мм). Поэтому армопояс отливается шириной 25- 30 сантиметров. Остальное пространство заполняют теплоизолирующими материалами с наружной стороны и дополнительно облицовывают.

Если перекрытие производится по деревянным балкам, то армопояс выполняют из полнотелых кирпичей, уложенных поверх керамзитобетонных блоков. Армировать можно не только сеткой, но и заполнением жидким раствором этих вертикальных швов. Используется арматура диаметром 8-10 мм при ширине кладочного шва не более 12 мм.

Операцию кладки стены начинают с углов, все время проверяя уровнем такие величины, как вертикальность (90 градусов) и нулевую горизонтальность строящейся стены. Обязательно производится перевязка вертикальных швов. Чередование ложковых и тычковых рядов зависит от толщины стены. Например, если она уложена в один блок из керамзита (400 мм), то всегда через три каждых ложковых ряда кладут один тычковый. Затем армируют арматурой через 4 или 3 ряда, укладывая ее сверху полностью выложенного ряда керамзитобетонных блоков.

Расстояние кладки арматуры — 50-60 см, как от края стены, так и между прутками. В один шов закладывают по два прутка. Так как для нормальной теплоизоляции помещения толщина этих наружных стен должна быть не менее 550-600 мм, выполняется обычно однорядная перевязка вертикальных швов. Если нужна многорядная перевязка, то ее делают через каждые 4 или же 3 ряда. При применении арматуры армопояс не нужен. Плиты перекрытия укладывают на цементный (цементно-песчаный) раствор.

Если надо разрезать блок, то чаще всего применяют болгарку с алмазным диском (диаметр 230 мм). Конструкции из блоков возводят вместе с облицовкой из кирпича. Для связки внутренней стены и облицовки используют укладочную или армирующую сетку из 4-5 мм стального прутка или (значительно реже) армирующие стержни из стеклопластика.

Материалы и инструменты

1. Сетка строительная проволочная прокладочная (для горизонтальных швов кладки).
2. Арматура калибра 8-10 мм (используется для армирования вертикальных швов).
3. Необходимое количество керамзитобетонных блоков.
4. Цементные или цементно-песчаные растворы.
5. Бетон или полнотелые кирпичи (для армопояса).
6. Теплоизоляционные материалы.
7. Болгарка с алмазным диском (диаметр 230 мм).
8. Штроборез или дисковая пила.
9. Линейка — уровень.
10. Отвес.
11. Мастерки, молотки, дрель.
12. Сварочный аппарат.
13. Арматура диаметром 4 мм из стального прутка (для связки облицовки).

Постройка стен из керамзитобетонных новых блоков на практике ничем не отличается от укладки из кирпичей, пено- и керамических панелей с внутренними пустотами. При желании сэкономить можно все вышеописанные работы произвести своими руками, конечно, при наличии навыков и нужного инструмента. Надо только учесть, что для российского климата желательно правильно выбрать толщину керамзитобетонных блоков. На этом экономить не рекомендуется, иначе плохая теплоизоляция ваших тонких стен приведет к проблемам с вашим здоровьем.

1pobetonu.ru

Армирование кладки из газосиликатных и керамзитобетонных блоков

В современном строительстве кирпич и дерево давно не являются главными строительными материалами. Многие из тех, кто решил построить дом, выбирают для возведения стен современные газосиликатные или керамзитобетонные блоки. Они давно пользуются популярностью у строителей благодаря своим эксплуатационным свойствам.

Плюсы блоков из керамзитобетона:

• Теплоемкость. Этот материал отлично удерживает тепло, поэтому его часто применяют в неблагоприятных условиях с постоянно меняющейся температурой.
• Прочность. Керамзитобетонные блоки достаточно прочные. Их с успехом используют в строительстве небольших коттеджей и загородных домов.
• Долговечность. Такой тип блоков очень долговечен и способен прослужить несколько десятков лет. Благодаря этому свойству вы можете не бояться, что дом в скором времени потребует ремонта или дополнительных денежных вложений.
• Морозоустойчивость. Дома из керамзитобетона не боятся морозов, что особенно важно для наших широт. Им не страшны даже самые низкие температуры, которые могут негативно сказаться на других видах материалов.
• Влагостойкость является еще одним преимуществом керамзитобетона. Как известно, вода способна привести к образованию серьезных трещин в стенах. Блоки почти не впитывают влагу, что также немаловажно в странах СНГ.
• Экологичность. В составе керамзитобетона нет вредных примесей, поэтому блоки экологичны и безопасны для человека и животных. В его состав входят только вода, песок, цемент и непосредственно керамзит.
• Экономичность. Если вы хотите сэкономить на фундаменте, то керамзитобетон подойдет как нельзя лучше. Блоки весят относительно немного, что позволяет существенно уменьшить вес готовых стен по сравнению с кирпичными конструкциями.
• Простота монтажа. Блоки удобны в работе, поэтому их достаточно просто укладывать. Этот процесс не очень сложен, и с ним сможет справиться практически любой внимательный работник после определенной тренировки.
• Звукоизоляция. Для тех, кто строит дом вблизи железных дорог или автомагистралей, особенно важна хорошая шумоизоляция. Керамзитобетон отлично поглощает лишние звуки и делает обстановку в доме комфортной.
• Огнестойкость. Наряду с влагоустойчивостью, этот материал устойчив к огню.
• Противогрибковые свойства. На керамзитобетоне не заводится грибок и плесень. Блоки отлично противостоят вредоносным микроорганизмам, которые являются частыми спутниками загородных домов.
• Простота отделки. Керамзитобетонные стены хорошо подходят для отделки. На них можно без проблем нанести штукатурку, а также наклеить любые облицовочные материалы.

Во время покупки керамзитобетона для строительства крайне важно внимательно их осмотреть, чтобы сразу предъявить претензии в случае обнаружения брака. Прежде всего, блоки надо взвесить, а затем рассчитать плотность. Полученный результат должен полностью совпадать с теми показателями, который был заявлен производителем.

Обязательно обратите внимание на форму блоков. Все они должны быть ровными, аккуратными и без серьезных сколов. Керамзитобетон хорошо поддается обработке: его можно быстро распилить и при этом не расколоть.

Наряду с керамзитобетоном в строительстве часто используют газосиликатные блоки. Основными положительными свойствами газосиликатных блоков можно считать:

• достаточно низкую стоимость;
• огнестойкость;
• шумоизоляцию;
• паропроницаемость;
• теплоемкость;
• экологичность.

Газосиликатные блоки часто путают с газобетонными. Они практически одинаковы, и разница состоит только в том, что газобетоне преобладает цемент, а в газосиликат добавляют известь. У газобетонных блоков также имеются свои плюсы: отличная паро- и воздухопроницаемость, устойчивость к огню, возможность укладки блоков на цементный раствор или клей, теплоизоляция и морозостойкость. Блоки обладают довольно крупными размерами, они обладают точной формой и довольно легко поддаются обработке.

В Беларуси налажено производство и тех, и тех блоков, однако газосиликатный материал стоит дороже. Это объясняется тем, что для сушки газосиликатных блоков необходимы специальные автоклавы, а газобетон с успехом просушивается естественным образом.

Для чего необходимо армирование блоков?

Керамзитобетонные блоки нуждаются в укреплении так же, как и другие материалы. Многие ошибочно предполагают, что армирование кладки из блоков способно увеличить несущую способность всей конструкции. Это неверно, так как стены армируют для того, чтобы сделать стены более прочными и предотвратить появление опасных трещин.

Стены постоянно подвергаются негативному влиянию погодных факторов. Кроме того, со временем дом может дать усадку. Благодаря армированию можно избежать деформаций конструкции, из-за которых серьезно возрастает риск обрушения части стен. Арматуру закладывают и в том случае, когда длина стены составляет 6 и более метров. Часто такие конструкции обладают пониженной устойчивостью, которая требует дополнительного укрепления.

Места расположения армирующей сетки регулирует СНиП II-22-81 (1995). В этом документе подробно расписано, где должна находиться арматура, чтобы укрепление было максимально надежным. Окончательное решение о схеме армирования принимается на стадии проектирования дома. Инженерам и другим специалистам нужно точно рассчитать, где потребуется арматура, в зависимости от этажности здания и его конструктивных особенностей.

Есть несколько наиболее уязвимых мест в кладке, которые нуждаются в армировании:

• Фундамент дома;
• Перемычки на кладку;
• Каждый 4-й ряд;
• Окна;
• Межэтажные перекрытия;
• Длинные стены, на которые воздействуют сильные боковые нагрузки;
• Другие элементы конструкции.

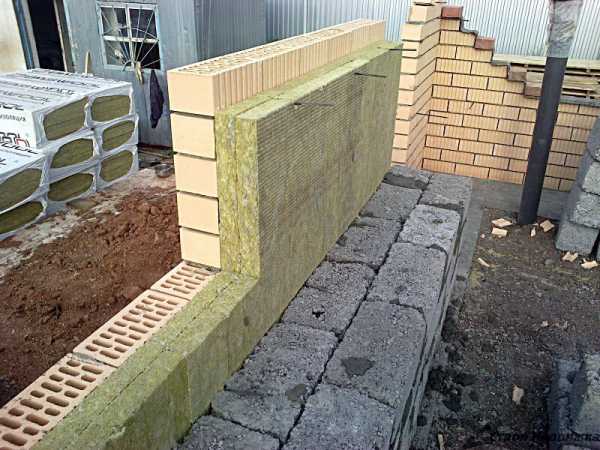

Трехслойные стены из керамзитобетона и газосиликата

В погодных условиях стран СНГ дома нуждаются в дополнительной теплоизоляции. Делается это с помощью технологии трехслойных стен. Необходимо отметить, что утепление и армирование не связаны друг с другом, поэтому применение арматуры для укрепления стен необходимо в любом случае.

В целом, такая конструкция состоит из внутренней и внешней стены, между которыми укладывается теплоизоляция. Чтобы соединить стены между собой и сделать их более прочными, используются арматурные прутки. Благодаря этому происходит усиление стен, а теплоизоляция не дает теплу уходить из здания. Подбор теплоизолирующего материала происходит в зависимости от толщины стен и погодных особенностей региона строительства.

Во время возведения такого типа стен обязательно нужно использовать гидроизоляционные материалы. Это поможет увеличить срок эксплуатации конструкции, хоть и немного снизит эффективность теплоизоляции.
Подбирая материалы для трехслойной стены, нужно тщательно следить за тем, чтобы они не оказывали негативного влияния друг на друга. В первую очередь, ближе к внутренней поверхности необходимо располагать более плотный материал. Если же материал обладает высокой пористостью, его нужно размещать ближе к наружной поверхности. Благодаря этому вы сможете добиться более свободного прохождения влаги и воздуха наружу. Также нужно проконтролировать, чтобы внутренние стены были толще наружных. Это поможет сохранить тепло внутри дома.

Большинство людей, который хотят построить надежный и добротный дом, который прослужит им много лет, активно пользуется этой технологией возведения стен. Несмотря на кажущуюся сложность, этот процесс достаточно легкий. Материалы для трехслойных стен можно спокойно купить в любом городе Беларуси.

Затратив время и средства на дополнительное утепление дома, вы точно не пожалеете об этом в будущем, так как существенно снизите затраты на его обогрев.

Чем армировать кладку из керамзитобетонных и газосиликатных блоков

Армирование стен помогает предотвратить различные серьезные проблемы, которые могут возникнуть в будущем. Как уже было сказано, если в стену не добавить арматуру, из-за этого могут пойти трещины. Также кладка может растрескаться из-за неправильно подобранных материалов. Избежать этого можно, предварительно посоветовавшись с продавцами и опытными строителями.

Как правило, для домов из керамзита и других блоков выполняется армирование стен по контуру. Мастера утверждают, что для обеспечения наибольшей прочности армировать нужно каждый четвертый ряд кладки.

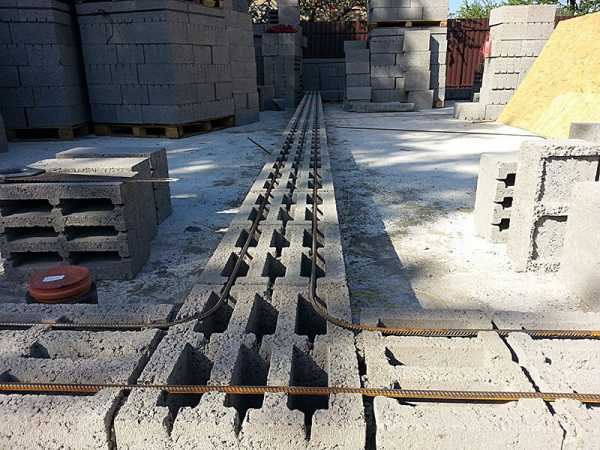

Чтобы заложить арматуру, в блоках прорезаются штробы. Сейчас их делают с помощью электроинструмента, благодаря чему можно сэкономить много времени. На углах дома штробы закругляются, чтобы в них можно было заложить согнутую арматуру.

Наиболее распространенным вариантом арматуры являются прутки 8 мм диаметром. Согнуть пруты можно с помощью подручных средств. Часто для армирования используется кладочная сетка, которая может иметь разный размер ячеек. Однако сетка может применяться только в том случае, когда не будет возводиться трехслойная стена. Вместо прутков можно использовать арматурный каркас, благодаря которому швы между блоками станут немного тоньше.

Чаще всего для армирования используют рифленые металлические пруты диаметром 8 мм. Для ее сгибания на углах применяют ручные приспособления. В некоторых случаях в качестве арматуры используется сетка кладочная 50х50х3 и 50х50х4 мм. Но ее можно применять только тогда, когда кладка не будет дополнительно утепляться теплоизоляционными плитами (как для трехслойной стены). Арматуру и сварную сетку можно приобрести на специализированной металлобазе, где продавцы помогут рассчитать количество прутьев или сетки. В некоторых случаях вместо прутов используются арматурные каркасы, которые делают швы более тонкими.

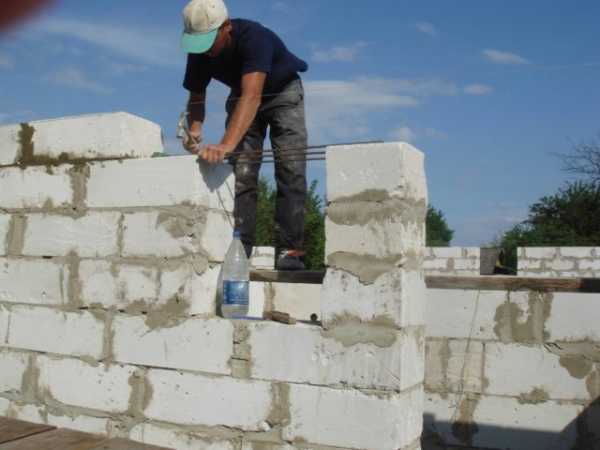

Когда штробы готовы, их нужно очистить от пыли. Далее в них закладывается арматура, которая потом заливается клеевым раствором. В этот момент важно проследить, чтобы клей полностью покрыл всю арматуру. Также необходимо убедиться, что пруты проходят на расстоянии 6 см от фасадной поверхности. Во время армирования оконных проемов проследите, чтобы арматура выходила за его пределы минимум на 90 см.

На количество прутов, необходимых для армирования, влияет толщина блоков. Если она составляет менее 250 мм, то достаточно 1 прутка. При толщине от 250 до 500 мм понадобится 2 прута, а при толщине более 500 мм надо брать 3 прутка.

Возведя стену с соблюдением всех особенностей технологии, вы сделаете ее очень прочной. Дополнительное армирование внутренних стен сделает дом еще долговечнее и надежнее.

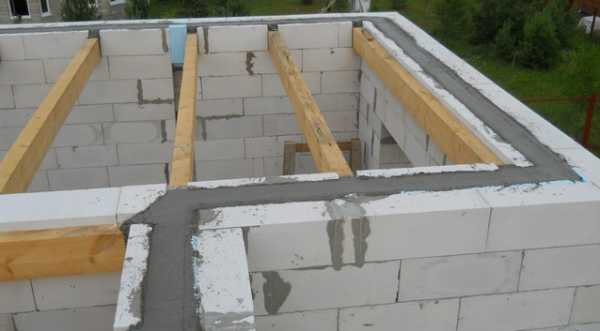

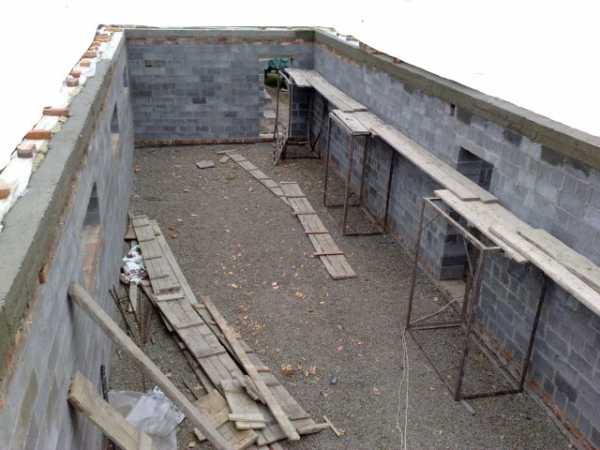

Устройство бетонного армопояса для стен дома

Как известно, блоки из керамзита не очень хорошо выдерживают точечную нагрузку. Чтобы избежать появления трещин, необходимо равномерно распределить нагрузку на стены. Для этих целей используется бетонный армопояс. Чаще всего его высота составляет 10-20 см. Если планируется облицовка кирпичом, то высота пояса должна соответствовать высоте двух кирпичных рядов.

Как и основные стены, армопояс из бетона нуждается в дополнительной теплоизоляции. Как правило, ширина пояса должна составлять 25-30 см, если ширина стен равна 30-40 см. Оставшееся пространство закладывают теплоизоляционным материалом с фасадной стороны. Затем его нужно облицевать для придания эстетичности.

В некоторых домах перекрытия устанавливаются на балки из дерева. В этом случае армирующий пояс делается из полнотелых кирпичей. Их укладывают на блоки, а для армирования используют прутки диаметром 8-10 мм. Иногда для укрепления вертикальные швы просто заполняют раствором.

Чтобы придать армопоясу прочность, его также необходимо армировать. Для этого хорошо подходят пруты 10-12 мм, которые соединяются между собой посредством накладывания концов друг на друга.

Армирование монолитного пояся для стропильной системы

Нередко в загородных коттеджах устраивают мансарды. Для этих целей чаще всего возводят аттиковые стены, которые являются продолжением несущих стен. Как правило, их высота колеблется от 0,7 до 1,2 м.
На эти стены и опираются стропила крыши. Для упрочнения конструкции закладывается специальный железобетонный пояс. На него впоследствии опирается мауэрлат стропильной системы.

Конструкция пояса для стропил практически ничем не отличается от армопояса для перекрытий. Его высота составляет не менее 15 см. Как и армопояс, здесь можно применять теплоизоляцию для уменьшения потери тепла.

В поясах для двускатных крыш обычно оставляют место для окон. Если же крыша планируется четырехскатная, то пояс делается без промежутков.

Армирование кладки из керамзитобетона и газосиликата значительно улучшает эксплуатационные свойства здания. Возводить стены дома необходимо строго по проекту, соблюдая СНИПы, так как это существенно продлит его срок службы. Покупайте качественную арматуру и сварную сетку, устойчивую к коррозии. В этом случае вы будете уверены в том, что стены дома не потребуют ремонта несколько десятилетий!

Видеоуроки: армирование кладки из блоков сварной сеткой и арматурой



Читайте также:

svarnayasetka.by

Как армировать кбб — Все про стройку

Дата: 18 февраля 2017

Просмотров: 4407

Коментариев: 0

Армирование кладки из газосиликатных блоков

Газосиликатные блоки получили распространение при строительстве частных зданий и промышленных объектов. Строители убедились в высоких эксплуатационных характеристиках популярного материала. Потребителей привлекает доступная цена и надежность, которой обладает газосиликат. Однако имеется сложность – материал восприимчив к воздействию растяжения.

Устранить проблему можно, выполнив армирование газосиликатных блоков. Это позволяет повысить прочность конструкции, укрепить стены, углы, проемы здания, предотвратить появление трещин, обеспечив длительный срок эксплуатации строения.

Армирование кладки из газосиликатных блоков необходимо, так как стены подвергаются объемным деформациям, связанным с усадкой, реакцией почвы и температурными факторами. Особенно подвержены нагрузкам проемы, пороги, а также стены, на которых появляются трещины под воздействием растягивающих усилий.

За сравнительно короткий промежуток времени газоликатный кирпич или газобетон завоевал большую популярность у строителей

Рассмотрим детально, каким образом армируют пользующийся популярностью газосиликат, остановимся на особенностях армирования кладки отдельных участков здания, технологии выполнения работ, которые можно выполнить самостоятельно.

Содержание статьи:

Свойства материала

Газосиликат обладает множеством положительных характеристик:

• правильной геометрией, позволяющей осуществлять кладку с помощью клея, что устраняет перемычки холода и обеспечивает экономию тепла;
• высоким уровнем прочности, позволяющим использовать материал для возведения капитальных стен;
• снижением нагрузки на фундамент здания, что связано с небольшой массой изделий;
• уменьшенным коэффициентом теплопроводности, способствующим комфортному температурному режиму помещения;
• небольшим весом при увеличенном объеме, что облегчает транспортировку и ускоряет выполнение работ, связанных с кладкой;
• отсутствие отрицательного влияния блоков на здоровье окружающих;
• несложностью обработки, позволяющей изменить размеры и конфигурацию изделий.

Обработка в процессе производства придает высокую прочность возводимым строениям

Одно из неоспоримых достоинств газосиликата – низкая цена, благодаря которой материал широко используется частными застройщиками. Однако изделия нуждаются в армировании.

О необходимости усиления

Наряду с комплексом положительных моментов у материала имеются отрицательные стороны.

vse-pro-stroyku.sqicolombia.net

Армирование кладки стен из блоков и кирпича

ООО «Обнинский Завод Композитных Материалов» представляет новую и недорогую технологию армирования кладки стен стеклопластиковой композитной арматурой диаметром Ф4 и (или) Ф6 при использовании блоков.

Данная технология позволяет повысить прочность каждого из элемента строения и значительно продлевает срок службы здания, укрепляя его стены.

Так же армирование стеклопластиковой арматурой применяется для устранения неровностей и трещин на стенах при проведении отделочных работ.

Армирование композитной стеклопластиковой арматурой значительно уменьшает риск появления температурно-усадочных трещин, деформационные нагрузки забирает на себя стеклопластиковая арматура.

Необходимость армирования стен из газосиликатных блоков, из пеноблоков и из кирпича.

Часто встрает вопрос: нужно или нет, а главное, как армировать стены из газосиликатных блоков, из пеноблоков, из кирпича?

Описание технологии армирования кладки стен с использованием полимерной композитной стеклопластиковой арматуры:
в несущий слой кладки помещаются стеклопластиковые стержни необходимой длины, при необходимости скрепляются вязальной проволокой внахлест на 20 — 30 см.

Армирование кладки стен так же зависит от материала, используемого для возведения стен.

Например, монолитные бетонные стены укрепляют с помощью стеклопластиковых стержней или вяжут сетку из композитной арматуры диаметром Ф4. При этом может быть два варианта армирования: одностороннее и двухстороннее.

Армирование стен из пеноблоков, газобетона или керамзитобетона часто производится из стеклопластиковой арматуры, связанной в виде сетки или отдельными стержнями, которые укладываются в заранее проштробленные каналы.

Процесс вязки стеклопластиковой арматуры диаметров Ф4 прост и не занимает много времени.

При армирование кирпичной кладки стен применяется стеклопластиковая арматура, связанная в виде сетки или стеклопластиковые стержнями, которые предотвращают деформацию и разрушение материала.

Вязка сетки из стеклопластика производится с шагом ячеек от 4 до 10 мм и связываются обычной вязальной проволокой. Диаметр стеклопластиковой арматуры не нужен большой, чтобы не допустить увеличение высоты горизонтального шва и снижения, по этой причине, его прочности. Обычно используют стеклопластиковую арматуры диаметрами Ф4 и Ф6 мм. Готовую сетку из стеклопластика рекомендуется утопить в слой раствора минимум на 0,1 см со всех сторон.

Композитная арматура идельно подходит для армирования кирпичной кладки стен, так как совершенно не подвержена коррозии, в отличае от металлической сетки.

Как усилить стену из газосиликатных блоков, из пеноблоков и из кирпича?

При армировании стены стеклопластиковой арматурой рекомендуется обязательно армировать 1-й ряд кладки. Для этого не обязательно вязать сетку, достаточно использовать стеклопластиковые стержни, которые укладываются в 2 слоя параллельно друг другу.
Далее при армировании стен из обычного стандартного кирпича армирование производиться не во все ряды, а только в каждый 5-й. Если протяженность стены составляет более 6 м, то укреплять нужно каждый 4-й ряд.
Для армирования стен из пеноблоков, газобетона или керамзитобетона необходимо производить армирование в каждом 4-м ряду.
Так же обязательному армированию подлежат участки, где опираются перемычки и под проемами окон.

Укрепление стеклопластиковой арматурой является самым надежным способом, как можно усилить стену из газосиликатных блоков, из пеноблоков, из кирпича, имеющую большую длину и подвергающуюся постоянным нагрузкам. В области перекрытия, непосредственно под системой стропил для укрепления конструкции нужно создать армированный обвязной пояс. Если планируются элементы с будущей повышенной нагрузкой, в этих местах их также необходимо сразу усилить.

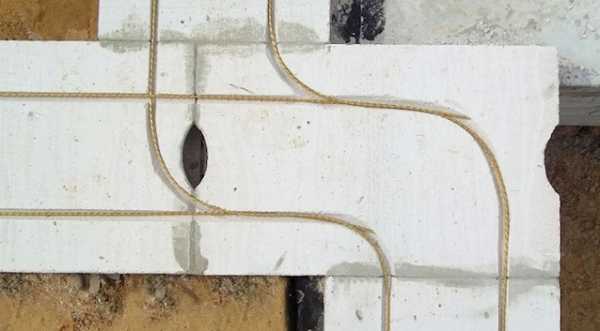

Армирование углов стен

При армировании углов стен возводимого здания необходимо правильно соединить смежные элементы арматуры соседних стен или угловые блоки.
Армирование углов стен может выполняться с использованием специальных готовых пластин стандартного размера (например, 0,5м х 0,5м при толщине пластины 1,5мм), согнутых под прямым углом.
При одновременном горизонтальном и вертикальном армировании углы укрепляют П-образными хомутами, которые надежно сцепляют концевые части горизонтальной стеклопластиковой арматуры и не дают выпучиваться вертикальной.

Армирование стен с использование стеклопластиковой арматуры

Пеноблок, керамзитобетонный блок и газобетонный блок обладаеют невысоким коэффициентом сопротивления растяжению, по этой причине понижение температуры или влажности может привести к набуханию или усадке данных строительных материалов, что, в последствии, может привести к появлению трещин в стене.

Армирование стен из пеноблоков, газобетонных блоков и керамзитобетонных блоков стеклопластиковой арматурой позволяет избежать таких последствий. Нагрузка, появляющаяся в области проемов здания, приводит к стягивающим деформациям по углам, одновременно растягивающим в области проемов. Это также способствует появлению трещин.

Армирование стен выполняют в виде армопояса из стеклопластиковой арматуры, уложенной в 2 ручья на слой клея газобетонных блоках. То есть на их верхней стороне прорезают штробы (специальные канавки для укладки арматуры).



Штробы вырезают при помощи специального штробореза. Перед началом выпиливания производят разметку, чтобы штроба была ровной. Чтобы избежать искривления, нужно предварительно вдоль намеченной линии саморезами прикрепить доску и работать штроборезом вдоль доски. Так штробы получатся ровными. Другим способом вырезание штроб при армировании стен из газобетона является штробление болгаркой.

Армирование стен стеклопластиковой арматурой является самым дешевым и надежным способом!

Стоимость композитной стеклоплстиковой арматуры не высокая (например, стеклопластиковая арматура диаметром Ф4 производства ООО «Обнинский Завод Композитных Материалов» от 7,6 р./п.м.).

В отличае от стальной сетки применение стеклопластиковой арматуры исключает разрушение металла под действием раствора и появление «мостков холода».

ozkm40.ru

Армирование керамзитобетонных блоков

Все чаще при строительстве зданий и сооружений люди прибегают к использованию керамзитобетонных блоков, отказываясь от кирпичной кладки и монолитных конструкций. Блоки из керамзитобетона удобны в использовании и прощу в плане укладки, а также являются экологически чистым материалом. Но имея более пористую структуру, они гораздо более подвержены деформации при точечной нагрузке. Давление, создаваемое перекрытиями, влияет на их прочность, уменьшая ее. Поэтому необходимо перераспределять давление.

В первую очередь при покупке керамзитобетонных блоков следует убедиться в их качественности. Заводские блоки имеют гораздо более высокие характеристики прочности, в отличие от кустарных керамзитобетонных блоков. Их можно отличить даже по внешнему виду. Заводские блоки имеют клиновидную форму, кустарные — это (чаще всего) прямоугольные формы.

Кроме того, существуют дополнительные нагрузки в течение эксплуатации здания: это и природные факторы, реакция нестабильности грунтов, повышенные физические нагрузки в виде дополнительных пристроев, а также в связи с тем, что керамзитобетонные блоки изготовлены из бетона, песка и глины, то они имеют «дополнительный недостаток» — они имеют свойство — кладка может «расползаться» от вертикальной нагрузки или при усадке грунта. Поэтому необходимо дополнительное укрепление, которое осуществляется с помощью армопояса. Армопояс представляется непрерывную ленту из железобетона, который укладывают для увеличения прочности, делая конструкцию более жесткой. Укрепление достигается с помощью с помощью укладки металлических прутьев между блоками, а между слоями блоков — армирующую сетку.

Функционал и дополнительные преимущества армированного пояса:

• достижение горизонтального уровня блоков

• предотвращение деформации стен

• понижение давления, создаваемого стропильной системой

• снижение вероятности возникновение трещина

• устранение последствий, связанных с неравномерной усадкой здания.

Установка армированного пояса

1. Подготовить необходимые компоненты и строительные инструменты: арматура, сварочный аппарат и подставки под каркас. Чаще всего для керамзитобетонных блоков используют арматуру диаметром 10-12 мм. Все зависит от ширины швов между блоками. Чем они толще, тем толще должен быт прут.

2. Арматуру приваривают или привязывают с помощью обожженной проволоки (шириной 1,2-1,6 мм) к поперечинам ( при этом изготавливают параллелепипед из арматуры, если внешняя нагрузка будет значительной, например, частота сейсмических движений). Гладкие металлические прутья используются в поперечинах, а ребристые укладывают в продольном направлении.

3. С учетом того, что готовый каркас имеет достаточно большой вес, то поднимать его на высоту будет сложно, поэтому собирают каркас сразу на стене. Не забывайте, что он должен полностью будет утоплен в бетоне, недопустимо, чтобы прутья были «оголены», то есть торчали из бетона. Во-первых, это потенциально опасно, а во-вторых это значительно снижает эксплуатационные характеристики. Если ширина опалубки равна 30 см, то прутья каркаса укладывают на расстоянии 20 см. Готовую конструкцию устанавливают на подставки, чтобы снизу она не касалась керамзитобетонных блоков.



betonservis21.ru

Армирование керамзитобетонных блоков

Для возведения стен небольших по высоте зданий часто используют керамзитобетонные блоки. Чтобы повысить прочностные показатели таких изделий проводят армирование кладки. Следует заметить, что для производства рассматриваемого материала не нужно особенного дорогостоящего оборудования, поэтому полученные блоки часто имеют низкое качество. В состав материала входят: песок, цемент, гранулы обожжённой глины и вода; а это значит, что наши изделия будут отличаться натуральностью, иметь небольшой вес, хорошую прочность и минимальный коэффициент теплопроводности.

Армирование рядов кладки выполненной с использованием керамзитобетонных блоков осуществляется с помощью сетки из тонкой металлической проволоки. Такие конструктивные элементы будут способствовать увеличению прочности, а также не допустят расползания отдельных стеновых элементов.

Иногда для уменьшения размера швов между блоками применяют клеевую смесь. В таком случае необходимо вырезать на поверхности изделий штробы для укладки армирующей сетки. Подобные операции проводят при помощи болгарки с алмазным диском или специального приспособления – штробореза. Кладку стеновых материалов проводят по принципу возведения стен из кирпича, но при этом экономится растворная смесь, и уменьшаются сроки строительства. Всё это возможно благодаря значительным габаритам блоков и небольшой массе.

Армирование горизонтальных швов кладки применяется для дополнительной защиты стен от действующих нагрузок и предохранения конструкции от появления трещин, а особенно при возведении зданий с большими габаритными размерами. Строители обращают внимание на тот факт, что при укладке керамзитобетонных блоков существует необходимость в неполном заполнении швов растворной смесью – в этих частях стены с наружной стороны проводят заполнение полимерными материалами.

Замечено, что керамзитобетонные блоки могут разрушаться при воздействии на них точечной нагрузки. В связи с этим перед устройством кровли или в местах примыкании кладки к панелям перекрытия, необходимо устанавливать бетонно-арматурный пояс высотой 15-20 сантиметров. Такая усиливающая конструкция обеспечит равномерное распределение нагрузок по периметру несущих стен. Можно понять, что бетонный пояс будет иметь хорошую теплопроводность, поэтому для недопущения потерь тепла проводят его утепление. Если проводится армирование кладки при помощи арматуры через каждые три или четыре ряда, то в устройстве арматурно-бетонного пояса нет необходимости.

kirpichikblok.ru

Прочность стены из КББ блока

Добрый день,

Имеется коробка дома, без окон и дверей, без фасада, без внутренней штукатурки, под крышей (площадь 205 м2) из мягкой черепицы, крыша с водостоками, отвод ливневки в ливневую канализацию. Участок на котором дом имеет низкий УГВ, грунт 30-40 см плодородка, далее крупный песок. Участок сухой.

Фундамент, монолитная ЖБ блита, 30 см, 2 уровня армирования А12. Фундамент мелкозаглубленный, в уровень с поверхностью грунта.

На плите стоит коробка из КББ блока, пустотный, протокол испытания производителя: http://www.ecobeton.info/protokol.html

Свой протокол испытания (отдавал в лабораторию), прилагаю. Протоколы именно на пустотный блок, то есть его целиком давили под прессом — специально заказывал такое испытание.

Как сказали, блок выдержал нагрузку в 57 тн.

Параметры блока — длина 590 ширина 290 высота 200 мм. Стены положены на раствор, который получался из цемента 400 марки с в пропорции 1:3, 1:4.

Кладка армировалась каждый третий ряд, А6 арматурой, 2 прутка.

Первый этаж имеет высоту кладки (все внутренние стены шириной 290 мм) с учетом швов — 3.3 м, далее идет армопояс по всем стенам, высотой 20 см. Всего в армопоясе 7 прутков А12, 4 снизу и 3 сверху. То есть высота первого этажа примерно 3.5 м.

Чистовой пол первого этажа начинается с уровня +60 см. от поверхности плиты. Половой пирог следующий: песок 35 см, 15 см ЭППС, 9 см. стяжка с ТП. Получается, что три первых блока служат псевдоцоколем.

После армопояса первого этажа уложены пустотные плиты перекрытия, высотой 220 мм. Вес 1 м2 плиты составляет 300 кг. Плита держит нагрузку 1500 кг/м2 — специально такие заказывал 🙂

Далее идет кладка второго этажа, высотой 2.9 м с учетом швов. Внутренние стены шириной 190 мм (пустотный КББ блок).

далее идет армопояс по всем стенам, высотой 20 см, содержит 5 прутков А12, 3 снизу и 2 сверху.

Далее балки перекрытия пераллельно мауэрлату крыши.

После идут фронтоны из блоков 290 мм шириной и сама крыша из мягкой черепицы, пока крыша не утеплена.

Все перемычки над дверными проемами- монолит, все окна подведены под армопояс.

Чертежи всех этажей прилагаю. Все окна высотой 1.6 м. Все проемы высотой 2м. Вес куба блоков — 800кг/м3.

Есть 2 вопроса:

1. Помогите рассчитать, хватит ли несущей способности стены из такого блока.  Как я понял, самые важные стены это центральная несущая, она у меня из блока шириной 290 мм и самый тонкий простенок.

Взял снип по армокаменным конструкциям, т.к. прочность самого блока уже известна, то не учитывал пустоты. Посчитал по таблице 5, марка камня М35 на раствор М50- получилось 10 кг/см2. Умножил на 0.8 по примечанию,

т.к. блок из керамзитобетона и получил 8 кг/см2. Получилось, что в метре стены 2900 см2, итого метр стены должен нести нагрузку в 23300 кг. Но другие параметры кладки больше не учитывал!

Помогите расчитать несущую способность самого проблемного простенка и центральной стены. Фасад планирую 150 см ПСБС + штукатурка, внутри цем-песч. штукатурка.

2. Второй вопрос касается применения КББ блока в качестве псевдоцоколя. То есть стены дома начинаются от поверхности плиты, плита в ровень с уровнем замли.  Снаружи: Торец плиты (30 см)

и нижняя часть стены (60 см) закрыты ЭППС 100 мм в качестве утепления + сверху ПВХ банер. Далее отмостка засыпана песком. Получается, что с внешней стороны КББ закрыт ЭППС, а с внутренней имеется пол, толщиной 60 см.

Кладку от плиты отделяет гидроизоляция, торец плиты промазан мастикой. Морозостойкость блока, как уточнил производитель F50. Все вокруг пугают, что цоколь нужно выкладывать кирпичем и использовать пустотный КББ блок нельзя.

Но это по сути не является цоколем и с нарежней стороны нет контакта с почвой + участок всегда сухой и очень низкий УГВ.   Переживаю, как бы со временем не начал разваливаться этот псевдоцокольный уровень, но вроде блок закрыт и намокать нечему.

Какие рекоммендации можете дать? и насколько это плохо в моем случае?

Прикладываю фотки отмостки.



www.builderclub.com
