Армирование газобетонных блоков — Всё о бетоне

В последнее время большой популярностью пользуется такой строительный материал, как газобетонный блок.

Газобетонные блоки значительно увеличивают скорость строительства и снижают стоимость строительства стен за счет того, что не требуют дополнительной теплоизоляции.

Он успешно применяется для строительства как крупных зданий, так и малоэтажных домов, поскольку обладает великолепными техническими характеристиками, которые повышаются в несколько раз, если провести армирование газобетонных блоков.

Преимущества в использовании

Для достижения лучшего результата армировать стены дома необходимо комплексно.

Газобетонные блоки, обладая рядом преимуществ, являются привлекательными для большого числа потребителей. В первую очередь это их небольшая стоимость, которая значительно удешевляет строительство дома (примерно на 40% дешевле кирпичного здания).

• долговечность материала позволяет дому из газобетонных блоков простоять до 100 лет и более;
• не менее важными достоинствами данного строительного материала является его морозоустойчивость, небольшой вес, огнестойкость, влагостойкость и экологичность.

В состав газосиликатных блоков входят цемент, газообразователи и кварцевый песок, а в качестве добавок используются известь, зола, гипс и шлаки. Все необходимые компоненты смешиваются, разводятся водой и заливаются в специальные формы.

Большим преимуществом газобетонных блоков является их подверженность любому виду обработки: сверлению, распиливанию, строганию. В них достаточно легко вбить гвоздь, вставить скобы, но при этом материал достаточно прочный.

Недостатком газобетонного блока следует назвать его низкую устойчивость к деформациям разного рода. Именно поэтому очень важно во время строительства провести армирование кладки из газобетонных блоков.

В противном случае в процессе эксплуатации строения могут возникнуть трещины на поверхности стен, что приведет к снижению качества и срока его службы.

Особенности армирования

Армирование кладки укрепляет стену на противодействие растяжению и сжатию от внешних факторов.

Многие строители задаются вопросом о том, стоит ли заниматься дополнительным укреплением кладки из газобетонных блоков, что несет с собой немалые материальные расходы. Однозначного ответа в этом случае нет.

Одни считают, что достаточно провести армирование нижнего ряда газосиликатных блоков и проемов, а другие утверждают, что следует укреплять каждый четвертый ряд кладки и создавать армирующий пояс для всех перекрытий.

Опытные специалисты в один голос утверждают, что армирование стен из газобетонных блоков имеет место быть.

• армированию должны подвергаться те ряды, которые являются самыми нагруженными: блоки под перемычками, оконными проемами и первые ряды блоков;
• у стены, длина которой составляет более 6 метров, производят армирование каждого четвертого ряда (обычно пользуются специальной сеткой).

Арматура сама по себе не увеличивает несущую способность стен здания, но она остается важным условием, которое должно быть соблюдено при строительстве. Это связано с тем, что газосиликатные блоки не способны работать на растяжение, не смотря на то, что обладают высокой степенью прочности на сжатие.

В результате чего и возникает вероятность возникновения трещин в газосиликатных блоках, которые лишь портят внешний вид строения, не сокращая величину его несущей способности. Замаскировать подобные дефекты достаточно сложно даже при помощи гипсовой штукатурки.

Гораздо сложнее выглядит ситуация, если в швах кладки появляются глубокие щели, сквозь которые будет происходить потеря значительной части тепла. Причиной этому будет неравномерная усадка дома, особенно во время сильных перепадов температур или в весенний период при оттаивании грунта, когда на газобетонный блок будет оказываться максимальная нагрузка, которая снизит прочность материала.

Различные дефекты могут возникнуть и по причине не правильно приготовленного цементно-песчаного раствора, посредством которого будет производиться возведение стен дома. Чтобы исключить возникновение подобной проблемы, необходимо применять специальный клей для укладки газобетонных блоков, который в сочетании с сеткой позволяет швы сделать максимально тонкими.

Уже на этапе проектирования дома должны быть определены возможные факторы, которые негативно отразятся на целостности конструкции, и приняты меры для усиления всех слабых мест, например, зоны опоры перемычек и различных элементов, которые испытывают значительные нагрузки.

Строители считают, что арматура лишь нарушит толщину швов кладки и приведет к возникновению мостиков холода. Но подобная проблема легко решается при соблюдении правильности монтажа и использовании арматуры малого сечения.

Армирующий пояс

Армирующий пояс стены рассчитывается  для каждого дома индивидуально: исходя из проекта дома, фундамента, качества грунта и т.д..

Если по поводу проведения армирования газобетона существует множество спорных мнений, то насчет создания армирующего пояса никаких сомнений нет. Не стоит исключать данный этап строительства и в таких целях, как экономия средств.

Армирующий пояс способствует распределению нагрузки верхних плит на поверхность стен, обеспечивает устойчивость конструкции от ветровой нагрузки. Внешне он напоминает собой фундамент (своеобразной сеткой), который состоит из каркаса, изготовленного из арматуры.

Каркас заливается бетоном и имеет толщину не более 12 см по всему периметру строения. Довольно часто строители предпочитают заменить подобную конструкцию кирпичной кладкой, что зачастую является ошибочным.

Это связано с тем, что это не будет соответствовать техническим требованиям, которые предъявляются к армирующему поясу, и в конечном итоге приведет к деформации постройки (как фундамента, так и стен).

Усиление стены

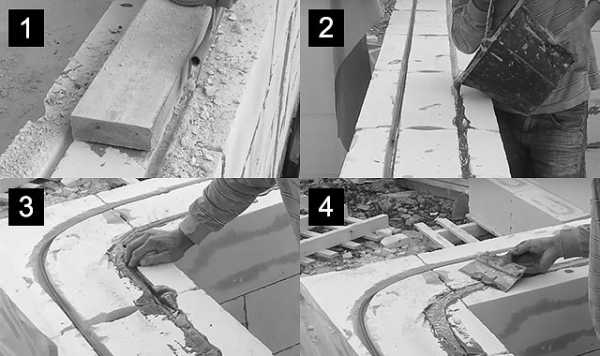

Укрепление стен должно происходить следующим образом:

• для этого в поверхности кладки с каждой стороны блока прорезают штробы на высоте 6 см от края;
• чтобы облегчить работу, используют специальный штроборез, который может быть либо ручным, либо электрическим;
• перед тем как вставить прутки, из готовых канавок блока удаляют всю пыль при помощи строительного фена. Если нет возможности использовать такой прибор (не проведено электричество), используют любую щетку;
• после этого очищенные штробы заполняются клеем, и в них вставляется арматура с профилем не более 8 миллиметров. Клей в свою очередь защищает прутья арматуры от коррозии, обеспечивая их надежное сцепление с блоками;
• чтобы швы кладки получились максимально тонкими, применяют арматурные каркасы, которые представляют собой парные полосы из оцинкованной стали, сечение которых составляет 8х1,5 миллиметров.

В комплект доборных элементов многие производители предлагают готовые армированные оконные перемычки из газобетона.

Их установка не требует проделывания штроб в поверхности газосиликатного блока и стен в целом, так как каркас сначала фиксируется на небольшой слой клея, слегка прижимается и сверху покрывается еще одним слоем клея.

Если армируется стена при наличии перемычек или окон, тогда прутки укладывают по всей ширине проема таким образом, чтобы их концы заходили на 90 сантиметров по обе стороны.

Процесс создания армирующего пояса напоминает возведение фундамента, когда на поверхности кладки устанавливают железобетонный короб, изготовленный из арматуры толщиной не менее 6 миллиметров.

Правильно выполненный армирующий пояс является единой конструкцией по периметру постройки. Чтобы связка армирующего пояса с кладкой была как можно более крепкой, в верхние газобетонные блоки вбивают катанки или гвозди.

Затем по всему периметру возводят опалубку и всю конструкцию заливают бетоном. Следует помнить, что заливку необходимо производить только один раз, чтобы обеспечить конструкции монолитность. Если такой момент не соблюсти, тогда цемент будет схватываться отдельными частями, а это приведет к снижению качества армирующего пояса.

Негативным фактором в конструкции армирующего пояса является образование мостиков холода, сквозь которые происходит потеря значительной части тепла. В целях предотвращения возникновения подобной проблемы нишу заполняют любым теплоизоляционным материалом, например, минеральной ватой или пенополистиролом.

Таким образом, в доме создается благоприятный микроклимат как для жизнедеятельности человека, так и для всего строения в целом с точки зрения экологии.

На возведение армирующего пояса оказывают влияние многие факторы: проект дома, качество грунта и другие.

Выводы по работе

Из всего вышесказанного можно сделать вывод, что такой процесс, как армирование газобетонных блоков, имеет очень важное значение для качества эксплуатации дома и для срока его службы.

Сложных инструментов также не нужно. В основном это:

• щетка либо фен;
• кисть;
• молоток;
• шнуровка;
• уровень;
• рулетка;
• штроборез;
• болгарка.

Армирование стен делает геометрию строения неизменной и предотвращает конструкцию строения от дальнейшей деформации, которую исправить будет достаточно проблематично, а в некоторых случаях невозможно.

1pobetonu.ru

как и чем лучше армировать кладку

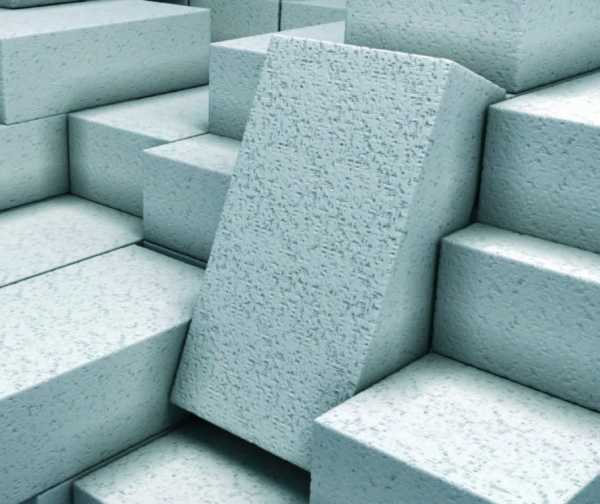

Уже хорошо известный, современный строительный материал – газосиликат – первоначально предназначался для утепления возводимых построек. Быстро оценив удобство монтажа, прочность, лёгкость обработки газосиликатные блоки стали использовать как полноценный материал при кладке малоэтажных зданий и сооружений. Важным моментом такого строительства является армирование стен из газосиликатных блоков. Теперь по порядку рассмотрим сам материал для кладки, особенности его армирования, советы для тех, кто решил построить стены из газосиликата.

Получение газосиликата

Для производства этого пористого материала требуются следующие составляющие: кварцевый песок, известь, алюминиевая пудра, цемент. В смеси исходных компонентов инициируется газообразовательный процесс. Его результат – смесь поднимается и растёт, словно тесто на дрожжах, с образованием многочисленных пор. Затем отвердевший массив тонкими струнами разрезают на блоки нужных размеров и геометрии.

Уникальная структура газосиликатного блока создаётся в специальном автоклаве, благодаря действию насыщенного пара, температуры (примерно +190°С) и давлению (12 атмосфер). Более дешёвый способ изготовления – не автоклавный. Смесь затвердевает в естественной среде. Блоки получаются менее прочные, чем при автоклавном способе.

Характеристики и свойства материала

• В зависимости от диаметра и количества пор материал может иметь плотность 300-600 кг/м3. Менее плотный газосиликат имеет меньшую теплопроводность и используется как утепляющий материал. Плотные блоки применяют непосредственно для строительства капитальных стен.
• Кладка блоков идеальной геометрии может производиться на специальный клей. Получаемый при таком способе малый зазор (от 2 мм) исключает перемычки холода и гарантирует уменьшение теплопотерь.
• Объёмные изделия небольшого веса легко транспортируются, грузятся, ускоряют производительность кладочной работы (вместо 22 кирпичей достаточно положить один блок), не требуют специальной техники для подъёма тяжестей.
• Изменить размеры и получить сложную конфигурацию блоков можно в результате их несложной обработки вручную и электроинструментом.
• Материал, изготовленный из составляющих природного происхождения, безвреден для здоровья.
• Низкая цена.
• Фундамент под кладку не требует усиления из-за лёгкости блоков. Может использоваться ленточный фундамент.
• Газосиликат обладает высокими звукоизоляционными показателями.
• Сделанный из негорючих неорганических веществ, сам газосиликат является пожаробезопасным.

Область применения

• Возведение межкомнатных перегородок и несущих стен.
• Наращивание этажности уже эксплуатируемых зданий.
• Восстановление старых зданий.
• Выполнение ступеней.
• Облицовка для утепления и необходимой звукоизоляции.
• Возведение мансард.

Необходимость армирования и подлежащие усилению области

Любое сооружение вследствие неравномерности усадки, температурных перепадов, осаждения почвы, постоянного сильного ветра испытывает нагрузки, способные привести к деформациям. Результатом действия перечисленных факторов могут стать волосяные (очень тонкие) трещины. При их появлении стены не теряют своей несущей способности. Но их эстетичный вид и изолирующие свойства ухудшаются.

Склонность стен из газосиликатных блоков к объёмным деформациям повышается из-за:

• Слабой устойчивости блоков материала к изгибающим и растягивающим усилиям.
• Гигроскопичности газосиликата, который набухает при повышенной влажности окружающей среды.

Усилить отрицательные факторы способны: недостаточная прочность фундамента, усиливающая усадку; проблемные участки грунта с близкорасположенными водоносными слоями (в результате их пучения, сдвига, проседания).

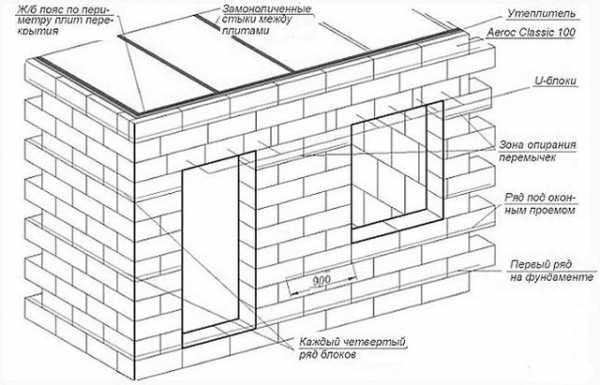

Чтобы избежать воздействия перечисленных отрицательных факторов – все конструкции из газосиликатных блоков обязательно армируют. Для упрочнения возводимого объекта нужно армировать следующие участки:

• Первый (нижний) ряд кладки, воспринимающий всю массу возведённой конструкции. Арматура или металлическая сетка усилят несущую способность этого ряда и помогут равномерно распределить нагрузку на фундамент.
• Поверхность кладки по всему периметру через каждые 4 ряда уложенных блоков.
• Поверхности наиболее нагруженных и имеющих большую длину стен.
• Верхний ряд стены, на которую приходится нагрузка от стропил и крыши постройки. Армирующая система помогает сделать контур усиления монолитным, что позволяет распределить по периметру точечные нагрузки.
• Области проёмов. Усиливается часть ряда, проходящего под проёмом. Армирование выполняется на 0,9 м в обе стороны от края оконного проёма. А также подлежат укреплению участки кладки над перемычками. Именно они являются высоко нагруженными массой выше расположенной кладки.

Способы армирования

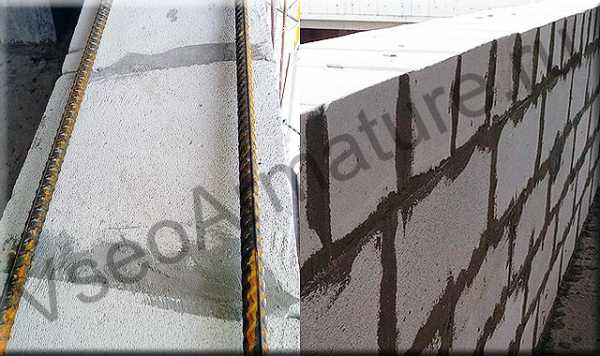

Усиление конструкции из газосиликатных блоков достигается укладкой армирующего каркаса одним из способов:

1. Заглубление в подготовленную полость блоков. По предварительной разметке в блоках всего ряда устраивается штраба, проходящая по горизонтальной верхней грани. Сечение штрабы (чаще 25х25 мм) должно обеспечить полное погружение арматуры. Работать можно ручным или электрическим штроборезом, также подойдёт угловая шлифмашинка. Работа с ней потребует больше внимательности и тщательного измерения размеров в процессе получения штрабы. Затем полученная полость очищается от крошки и пыли обычной кистью или пылесосом. Чистые бороздки смачивают и заполняют применяемым раствором или клеем до половины, можно немного больше. На раствор укладывают арматуру и полностью покрывают её связующей смесью. При армировании угловых зон прутки загибают по радиусу.

2. Армирование парными металлическими полосами. Оцинкованные полосы (8х1,5 мм) укладываются на тонкий слой клея, прижимаются, сверху наносится ещё слой клеящей смеси. Метод не требует наличия штрабы и дополнительной подготовки поверхности.

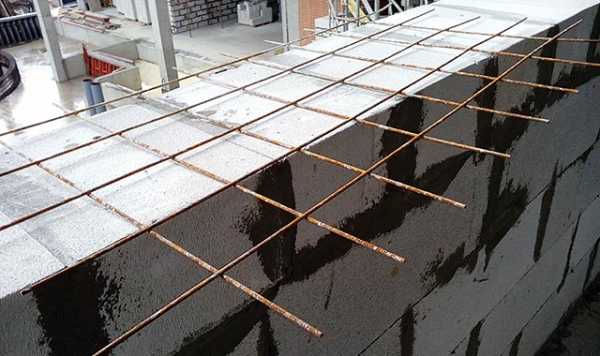

3. Укрепление с помощью армирующих металлических сеток. Вырезают сетку необходимого размера. Её можно располагать на слой раствора или укладывать в подготовленные канавки. Сетки из оцинкованной проволоки, армирующие конструкции из газосиликата, кроме металла, также могут быть выполнены из базальтового волокна и стеклопластика. Последние недостаточно прочные, ими армируют только стены.


Армирующий пояс

Любое строение из газосиликатных блоков завершает железобетонный каркас (пояс), напоминающий фундамент. Порядок его сооружения следующий. Собирается деревянный короб на верхнем ряду. Внутри размещают объёмный каркас из металлических прутьев, связанных или сваренных под прямым углом. Размещают каркас равноудаленно от краёв опалубки, для защиты металла от возможной коррозии. Для получения большей прочности армирующего пояса в верхний ряд кладки равномерно вбивают куски катанки, арматуры или гвозди. Заливают армирующую конструкцию за один раз. Если это условие не выполнено – практического усиления возведённой постройки не произойдёт.

Важные рабочие нюансы

• Все отклонения и неровности кладки легко устраняются наждачной бумагой, пилой по металлу, рубанком, болгаркой.
• В возводимом газосиликатном сооружении обязательно укрепляются все наружные стены.
• 6 см минимум – расстояние от внешнего края газосиликатного блока до прорезанной штрабы. При меньшем расстоянии увеличивается вероятность сколов материала.
• По горизонтали расстояние между армированными участками должно быть меньше метра. По вертикали каждый четвёртый ряд блоков должен быть армированный (для блоков высотой 25 см), при высоте 30 см – каждый третий.
• Нельзя выполнять кладку «промокшими» блоками, которые легче поддаются разрушению и теряют свою прочность. При морозе попавшая внутрь влага разрывает соседние участки и нарушает целостность всего блока. Поэтому нужно работать с газосиликатом в сухую погоду и беречь от лишней влаги его пористую структуру.
• Конструкции из газосиликата усиливают стеклопластиковой или металлической арматурой класса А3 диаметром от 6 мм.
• От толщины применяемых блоков зависит число рядов арматуры. При толщине до 20 см один ряд металлического прутка укладывают по центру кладки. 25 см и больше – два ряда.

Выполненное армирование кладки из газосиликатных блоков позволяет получить конструкцию высокой прочности. В этой конструкции друг друга будут дополнять хорошая прочность газосиликата на сжатие и отличная прочность стали, применяемой для изготовления арматуры, на растяжение. Соблюдение технологии возведения построек из газосиликатных блоков обеспечивает их длительную эксплуатацию без периодических ремонтных и восстановительных работ.

vseoarmature.ru

Как выполнять вертикальное армирование стен из газобетона

В России традиционно сложилось так, что армирование стен, выполненных из газобетонных блоков, выполняют только горизонтальными сетками. Такое конструктивное армирование предохраняет стеновую конструкцию от появления трещин, возникающих при усадке фундамента. Но как показывает опыт, требуется выполнить и вертикальное армирование, особенно в местах со сложным рельефом, сильной ветровой нагрузкой и высокой сейсмической активностью (7 и выше баллов). По крайней мере, многие производители газобетонной продукции, например, Xella, Delta, Contec и E-Crete разработали и успешно применяют такие схемы армирования газобетона. Ниже по тексту приведены названия нормативных документов, которые стали руководством и для наших проектировщиков и строителей.

Отличия вертикального армирования от монолитного каркаса

На практике строители часто ошибочно считают, что здание, возведённое по технологии полного железобетонного каркаса с заполнением стен газобетонными блоками и является вертикально армированным. По факту это не так, т.к. в этом случае именно железобетонный каркас здания воспринимает все нагрузки, а газобетонные стены – самонесущие. Кладка, которой заполняют пространство, играет роль теплоизоляции и при этом никаких силовых нагрузок не несет. Отметим также, что монолитный каркас является хорошим мостиком холода и если не принять соответствующих мер, то как минимум в таком здании будет некомфортно жить в зимнее время и, само собой, произойдет рост расходов на поддержания нормативного уровня теплоснабжения и горячей воды.

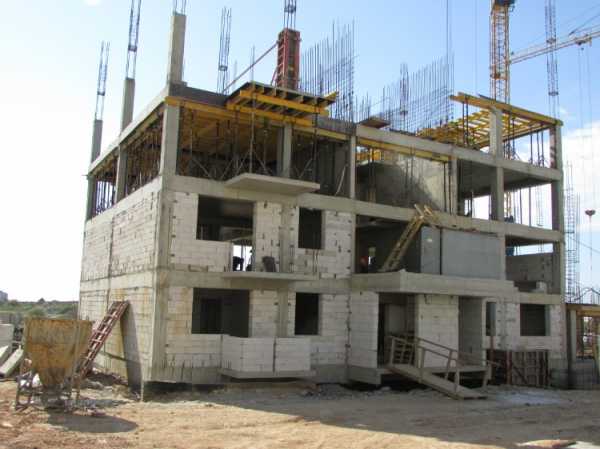

Дом на монолитном каркасе с заполнением газобетонными блоками. Это не вертикальное армирование!

Принципиальное отличие монолитного каркаса от вертикального армирования в том, что бетонные включения при вертикальном армировании скрыты в толще газобетона, либо открыто с внутренней стороны стены. В этом случае силовую нагрузку будут воспринимать уже стены здания. Для равномерной передачи нагрузки от вышележащих сборных плит перекрытия устраивают армированный железобетонный пояс. Если же перекрытие монолитное, то даже пояс не требуется. При малоэтажной застройке, стены из газобетонных блоков не требуют дополнительного усиления, нужно лишь правильно подобрать газобетон по классу прочности на сжатие – В2.0 – В2.5.

Для чего выполняют вертикальное армирование?

Его применяют в строительных конструкциях, которые подвергаются большим боковым нагрузкам. К примеру заборы, стеновые конструкции зданий, расположенных на склонах. Такое армирование применяют и в районах с повышенной сейсмической активностью. Кстати, в сейсмоопасных районах выполняют армирование во всех плоскостях стены. Это позволяет поднять параметры стойкости самого здания и как следствие, допускается применение блоков из газобетона с меньшей плотностью, что позволяет снизить расходы на возведение стен.

Создание вертикальной армированной конструкции позволяет более равномерно распределить силовые нагрузки, которые возникают при строительстве сооружений с применением длинномерных балок и другими тяжелыми строительными конструкциями. Также вертикальное армирование позволяет усилить перевязку кладки, оконные и дверные проемы, простенки.

Зарубежные строительные компании применяют такой способ при возведении больших конструкций из газобетонных панелей, которые в нашей стране пока не применяют.

Газобетон, в отличие от множества других строительных материалов обладает низким коэффициентом растяжения, а это приводит к его усадке или разбуханию, особенно в межсезонье. Такие колебания приводят к тому, что на его поверхности образуются трещины, приводящие к постепенному разрушению конструкции. Использование арматуры при возведении стен из газобетонных блоков позволяет не допустить подобных дефектов и заметно продлить срок службы здания в целом.

Варианты конструкций вертикального армирования газобетона

О-блоки

Для устройства вертикального армирования применяют так называемые О-блоки. Их производят многие зарубежные поставщики газобетонной продукции. Кроме того, существует достаточно простой способ их самостоятельного изготовления. Для этого достаточно использовать корончатый бур с диаметром 120 – 150 мм.

Штробы прямоугольного сечения для одиночной арматуры

Существует и другая методика устройства вертикальных включений, без использования о-блоков. С внутренней части стены делаются вертикальные прямоугольные штробы. Для получения проемов в блоках допустимо использовать бензиновый или электрический инструмент, например, угловые шлифовальные машины, пилы, лобзики. Кроме этого, строители широко применяют штроборезы. Перед тем как приступить к вырубке штробы, необходимо провести тщательную разметку. Для того, что бы эта канавка была выполнена без искривлений, имеет смысл закрепить на стене доску и работать инструментом рядом с ней, используя ее в качестве направляющей.

В такие штробы закладывают одиночную арматуру диаметром не менее 14мм и закрывают бетоном класса не ниже В15. Расстояние от граней блоков должно быть выдержано не менее 50мм.

Штробы для арматурных каркасов

При сейсмичности района строительства от 7 баллов и выше одиночной арматуры недостаточно. Поэтому вертикальное армирование выполняется пространственными каркасами 3 или 4 вертикальных стержня, связанных поперечными хомутами. Штробы треугольного или квадратного сечения аналогично прорезываются с внутренней части стены, вставляется каркас и пространство заполняется бетоном.

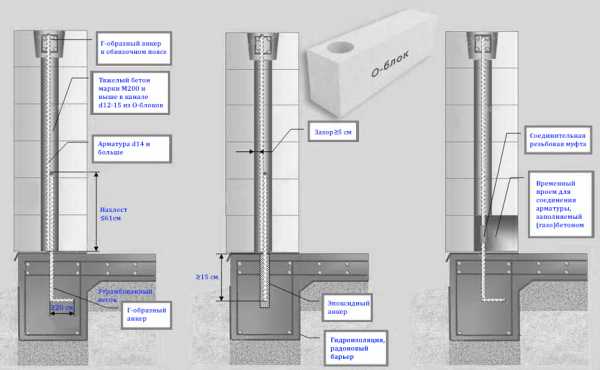

Варианты сопряжения вертикальной арматуры с фундаментом

Поперечную арматуру в каркасах устанавливают с шагом 16 диаметров вертикальных стержней. Хомуты могут быть изготовлены из гладкой арматуры от 6 до 8 мм.  Железобетонные включения этого типа скрывают внутри несущей стены либо размещают ее на внутренней поверхности стен. Иногда застройщики перестраховываются и выполняют монтаж такой конструкции при малоэтажном строительстве, особенно когда в конструкции здания применяют газобетонные блоки марок B2,0-B2,5. Его технических свойств вполне хватает для удержания нагрузок, возникающих при монтаже на них плит перекрытий. А вот при возведении зданий высокой этажности без использования вертикального армирования уже будет сложно обойтись.

Варианты устройства штробирования газобетона. Вид в плане.

Как выполнять вертикальное армирование газобетонных стен?

Для обеспечения правильной и эффективной работы вертикального армирования и несущих элементов здания, рабочую арматуру требуется анкерить в фундаменте в нижней части и в обвязочном монолитном поясе в верхней части. Армирование может быть выстроено в пределах одного этажа или проходить через все или несколько этажей.

Для этого проектом обычно предусматривается установка анкеров на этапе устройства фундаментов.

Анкеры представляют из себя стержни в виде буквы Г. В соответствии с действующими стандартами анкерные стержни следует заглублять в тело фундамента не менее чем на 15 см. Г-образная часть при этом делается не менее 20см. Соединение анкера и вертикальных стержней выполняют на сварке с нахлёстом не меньше 40 диаметров рабочей арматуры и не менее 610мм.

Зарубежные строители используют для соединения арматуры и анкера различные резьбовые втулки. Для этого, в стене выполняют временный проем и после того, как анкер и пруток соединены, его необходимо заполнить бетоном. В нашей стране такой способ пока не получил широкого распространения.

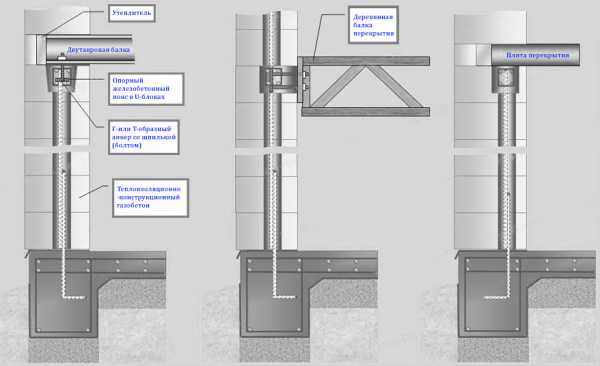

Варианты опирания несущих элементов на газобетонную стену

В случае, если стена уже возведена, то для сопряжения анкеров и вертикальной арматуры в нижней части стены вырезают проём для работ по соединению, впоследствии заполняемый бетоном.

Возможна фиксация прутков в изготовленный заранее фундамент. Для этого в нем изготавливают отверстия глубиной в 150 миллиметров для установки анкеров и заливают эпоксидной смолой или ее аналогами.

Анкровку в теле обвязочного пояса выполнять проще – по периметру стены устанавливается опалубка, и выпуски вертикальной арматуры связываются с горизонтальным арматурным каркасом. После чего заливается бетон.

Базовые требования к вертикальному армированию

Как уже отмечалось, в Российской Федерации эта технология практически не применяется, и наши строительные специалисты руководствуются основными техническими требования к вертикальному армированию изложенными в Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.7.

• В частности, для изготовления такой конструкции необходимо использовать арматуру, сечение которой не может быть меньше 129 квадратных миллиметров. Такое сечение имеет пруток с диаметром 14 миллиметров.
• Стержни арматуры должны быть установлены на расстоянии 61 сантиметра от проемов, свободных концов стен из газобетонных блоков.
• Если выполняется подвижное сопряжение стен из газобетонных случаев, колонна должна быть размещена на расстоянии не более 20 сантиметров он концов стены.
• Если в стене изготовлен проем размером до 400 миллиметров, то вертикальную конструкцию можно не использовать, но при условии того, что проем не оказывает влияния на расположение горизонтальной арматуры.
• При строительстве в районах с повышенной сейсмической активностью, колонны должны обеспечить связь фундамента с мауэрлатом и крышей. Максимальное расстояние между колоннами должно быть равно 305 мм. Это положение определено в ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.2.1.

Как армировать колонны из газобетона

Армированные колонны, необходимо выполнять в местах проявления высоких нагрузок, к примеру, там, где установлены длинномерные балки. Кроме вышесказанного, эта строительная технология позволяет повысить прочность стен сооруженных из газобетонных блоков низкой плотности.

Армирование колонны из газобетонных блоков

В требованиях ACI 530-05/ASCE 5-05/TMS 402-05, изложенными в разделе 2.1.6. установлены некоторые размеры, которые обязательны для соблюдения при проведении работ. Так, минимальный размер простенка в газобетонной стене в 200 миллиметров, в то время как без использования арматуры минимальный размер составляет 600 миллиметров. В этом нормативном документе определены и минимальные размеры, которым должны отвечать колонны вертикального армирования. Так, говорится и том, что соотношение высоты колонны к размеру диаметра или ширины не должно быть 25. Одновременно с этим установлена пропорция отношения между площадью сечениями прутка арматуры и сечения колонны не должна превышать 0,04.

Немного об экономике и безопасности

Бесспорно, при использовании технологий подобного типа происходит рост объема материалов и происходит увеличение трудоемкости. Но надо понимать, что меры по дополнительному усилению прочности строительных конструкций, особенно несущих, напрямую связано с безопасностью и здоровьем тех, кто проживает или работает в возводимых сооружениях.

kapitel-1.ru

Вертикальное армирование стен из газобетона

Некоторые строители путают технологию вертикального армирования стен из газобетонных блоков с технологией возведения зданий на основе несущего монолитного железобетонного каркаса с поэтажно опертой кладкой из газобетонных блоков. Главное отличие технологий заключается в том, что в случае возведения задния с несущим железобетонным каркасом, все нарузки воспринимаются и передаются именно кракасом, а не стеновой кладкой. Газобетонная кладка в этом случае выполняет роль теплоизоляционного ненесущего ограждения. Чаще всего железобетонный каркас открыт к уличным поверхностям стен и является прекрасным «мостиком холода». Вертикальное армирование чаще всего скрыто в толще несущей или самонесущей газобетонной стены, либо открыто ко внутренним поверхностям стен. Кстати, для двухэтажного здания на снимке внизу не было никакой конструктивной необходимости выполнять монолитный железобетонный каркас. Газобетон класса прочности на сжатие B2,0-B2,5 не нуждается в дополнительном усилении стен, даже для опирания железобетонных плит перекрытий. Для опирания плит перекрытия достаточно было выполнить монолитный железобетонный обвязочный пояс. Обычно подобная технология применяется для возведения многоэтажных зданий с возможностью заполнения стен газобетоном самой низкой марки по плотности с наименьшей теплопроводностью. Вертикальное армирование стен представляет собой вертикальную арматурную связь фундамента здания через наружную треугольную или прямоугольную штробу, либо через внутристеночный круглый канал, заполненные тяжелым бетоном, с вышележащим монолитным обвязочным поясом, либо опорной площадкой (в зависимости от назначения вертикального армирования стены). Вертикальное армирование может завершаться в пределах одного этажа здания, либо продолжаться на несколько или все этажи. В каких случаях прибегают к вертикальному армированию стен из газобетона (ячеистого бетона): 1. Армирование стен, подверженных или потенциально подверженных боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах). Необходимо отместить, что увеличенную сейсмостойкость стенам из газобетона придает и горизонтальное армирование. Однако лучшие показатели сейсмотсойкости имеют стены с горизонтальным и вертикальным армированием. 2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью. 3. Вертикальное армирование позвовляет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной двутавровой балки). 4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием. 5. Усиление проемов в стенах. 6. Усиление небольших простенков. 7. Вертикальное армирование колонн из газобетона. 8. Вертикальное армирование вертикальных крупноформатных газобетонных стеновых панелей (пока не представлены на российском рынке). Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Также можно устраивать проемы в газобетонных блоках прямоугольного сечения с помощью бензопилы или иного электроинструмента. Минимальный диаметр арматуры, используемый для вертикального армирования стен из газобетона составляет 14 мм. Зазор между арматурой и стенками блока заполняется тяжелым бетоном марки не ниже М200. Требуется, чтобы расстояние от арматуры до стенки блока составляло не менее 5 см. В обычных условиях для вертикального армирования достаточно одного стержня. Однако при восприятии сосредоточенной нагрузки, в условиях повышенной сейсмичности может понадобиться армирование 4-мя стрежнями арматуры. Другим вариантов устройства вертикального армирование является прорезка треугольных либо четырекхугольных штроб со внутренней стороны стен для закладки в них арматурных стержней. От стержней арматуры до стенок штроб, заполняемых бетоном таже должно быть не менее 5 см. Арматура вертикального армирования должна быть заанкерена в основание (фундамент) и верхний обвязочный пояс газобетонной стены. Анкера для вертикального армирования могут закладываться на этапе заливки фундамента, либо выполняться после набора бетоном фундамента марочной прочности.

При установке анкеров на этапе строительства фундамента, анкера выполняются из Г-образных арматурных элементов. Величина заглубления анкера в фундамент должна составлять не менее 15 см, а размер отогнутой под 90 градусов части анкера должна быть не менее 20 см. При соединении анкера и вертикального арматурного стержня нахлестом, его величина должна составлять не менее 61 см и не менее 40 диаметров арматуры. За рубежом для соединения стержней арматуры используются резьбовые втулки для арматуры с нарезаемой резьбой, либо обжимые муфты. В России данные технологии встречаются редко. Для соединения стрежней арматуры с помощью муфт/втулок в стене прорезается временный проем, заполняемый бетоном после соединения арматуры. При необходимости произвести анкеровку арматуры в уже готовый фундамент, в нем бурятся отверстия на глубину не менее 15 см и заполняются эпоксидной смолой, в которую замоноличиваются отрезки арматуры для соединения с вертикальными арматурными стержнями.

Требования к конструкции вертикального армирования стен из газобетонных блоков, подверженных боковым (латеральным) нагрузкам согласно Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, раздел 1.14.2.2.7: Вертикальное армирование выполняиется арматурой минимальной площадью сечения 129 мм2 (ближайший номинал диаметра арматуры d14). Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона. В случае подвижных сопряжений газобетонных стен вертикальное армирование должно быть расположено не далее 20 см от концов стен. Проемы размером менее 40 см допускается устраивать без вертикального армирования, если данный проем не прерывает конструктивную горизонтальную арматуру. Вертикальное армирование стен зданий в сейсмоопасных регионах должно выполнять связь анкеровкой основание здания и верхнего обвязочного пояса (с прямой связью с мауэрлатом и кровлей здания). Максимальный шаг вертикального армирования стен из газобетона в сейсмоопасных районах составляет 305 см (ACI 530-05/ASCE 5-05/TMS 402-05, раздел 1.14.2.2.2.1). Вертикальное армирование с сопряжением с опорной площадкой либо обвязочным поясом выполняется в местах приложения к стенам сосредоточенной нагрузки (например, длиннопролетных балок). Также с помощью вертикального армирования усиливается перевязка кладки газобетонных блоков в углах и примыканиях стен.
