Лотки железобетонные

Лотки железобетонные - это высокопрочные изделия, предназначенные в основном для защиты и изоляции прокладываемых трубопроводов, кабелей и других систем коммуникации от различных воздействий окружающей среды и преждевременного разрушения.

Железобетонные лотки являются одними из самых популярных изделий из железобетона. Простая, но эргономичная и универсальная конструкция позволяет эффективно применять их во многих сферах строительства - это дорожное и инженерное строительство, возведение мостов, туннелей и путепроводов, для прокладывания трубопроводов разнообразного назначения. Лотки железобетонные служат в качестве отвода и пропуска горячей и холодной воды, применяются для прокладки трубопроводов теплотрасс и различных электрических кабелей.

Железобетонные лотки применяются как на открытых пространствах, включающих в себя дороги, террасы, площадки, дворы, стадионы, парковые зоны, линии электропередач и АЗС, так и внутри помещений, где существует необходимость в отводе атмосферных осадков или технических вод.

Широкое применение железобетонных лотков объясняется также низкой стоимостью сырья, простым способом изготовления, простотой монтажа и удобством техобслуживания. Добавим к этому высокую прочность армированного сталью бетона, позволяющую изделиям выдерживать значительные нагрузки на протяжении всего срока эксплуатации. Железобетонные изделия славятся долговечностью, при этом, не теряя своих первоначальных характеристик. Таким образом, применение железобетонных лотков позволяет значительно снизить затраты при строительстве дорог, многоэтажных зданий и иных объектов недвижимости.

В зависимости от их применения железобетонные лотки можно разбить на несколько видов:


Лотки для покрытия теплотрасс применяются для обеспечения теплоснабжения между источником тепла и его потребителем при укладке систем теплоснабжения в непроходных, полупроходных, проходных каналах. Источником тепла являются трубы, которые располагаются в лотке. С помощью лотков создается воздушная подушка между трубой и желобом, которая сохраняет тепло, выступая в роли надежного теплоизолятора. Необходимые герметичность и водонепроницаемость достигаются путем добавления специальных смесей и примесей.

Кабельные лотки служат для устройства электрических кабелей в толще земных пород и их последующей бесперебойной эксплуатации. Эти лотки предполагают наличие закладных деталей, которые крепятся на внутренних стенах изделий. Закладные детали служат для прочного закрепления электрических кабелей и кабельных конструкций. Применение железобетонных лотков позволяет надежно защитить электрические кабели от воздействия влаги, приводящей к коррозии элементов и, в конечном итоге, выведению системы электроснабжения из строя.

Водоотводные лотки применяются для перехвата и отвода дождевых и ливневых вод от жилых зон, автодорог и т.д. для предотвращения застоя воды на территории. Высокопрочные железобетонные лотки способны стойко выдерживать агрессивную среду, вызванную климатическими условиями, и постоянный, высокий уровень влажности. Например, в городском строительстве водоотводные лотки с высокой степенью надежности защищают фундаменты домов от переизбытка влаги, значительно продлевая срок эксплуатации зданий. Специальные дренажные лотки широко применяются и в автомобильном, и в железнодорожном строительстве.

Лотки оросительных каналов применяются в оросительных системах при строительстве гидротехнических сооружений в инженерном строительстве. С помощью лотков осуществляется изменение и регулирование водного режима на различных территориях. Лотки оросительных каналов выполняют как функции сбора, забора, так и проведения и отвода вод, обеспечивая бесперебойную работу оросительных систем и их механизмов, постоянно находящихся в среде с высоким уровнем влажности.

Лотки железобетонные представляют собой вытянутые скобы с П-образным или параболическим сечением. Такая форма обуславливается функцией лотка - трубопровод или иные системы коммуникации внутри лотка надежно защищены, жидкости не могут покинуть свое русло. Верхняя, открытая часть лотков закрывается плитой перекрытия каналов. Такое решение необходимо для того, чтобы при регулярном техническом обслуживании и ремонте объектов была возможность быстро и легко добираться до нужных участков труб и кабелей. Простота обслуживания - главное преимущество применения железобетонных лотков в качестве защитных конструкций.

Лотки железобетонные изготавливаются в соответствии с требованиями серий 3.006.1-2.87 «Сборные железобетонные каналы и тоннели из лотковых элементов», 3.006.1-8 «Каналы и тоннели сборные железобетонные из лотковых элементов», а также 3.501-68 «Сборные железобетонные междушпальные лотки на железнодорожных путях промышленных предприятий». Лотки оросительных каналов изготавливаются по ГОСТ 21509-76 «Лотки железобетонные оросительных систем. Технические условия», кабельные лотки - по серии 3.407.1-157 «Унифицированные железобетонные изделия подстанций 35-500 кВ».Практичность конструкции железобетонных лотков заключается в том, что они многофункциональны, поэтому часто, например, лотки, предназначенные для устройства кабелей, применяются в качестве водоотводных и наоборот и т.д. Водоотводные лотки, применяемые в водоотводных сооружениях на автомобильных дорогах, изготавливаются в соответствии с серией 3.503.1-66 «Изделия сборные железобетонные водоотводных сооружений на автомобильных дорогах. Рабочие чертежи».

При производстве лотков применяется только тяжелый бетон высоких классов по прочности на сжатие В15, В25, В30 и В35. Классы бетона по морозостойкости и водонепроницаемости назначаются в зависимости от гидрогеологических условий площадки строительства, наличия и вида наружной и внутренней гидроизоляции лотков.

Арматура железобетонных лотков производится сварными сетками и каркасами из стали классов А-I А-III по ГОСТ 6781-82 и класса ВрI по ГОСТ 6727-80. Для изготовления закладных изделий принимается прокатная сталь Вст3кп2 по ГОСТ 380-71, анкера закладных изделий - из стали класса А-III по ГОСТ 5781-82. Монтажные петли приняты из стали класса А-I марок Вст3сп2 и Вст3пс2. В случае монтажа конструкций при расчетной зимней температуре ниже -40°С применение стали марки Вст3пс2 не допускается.

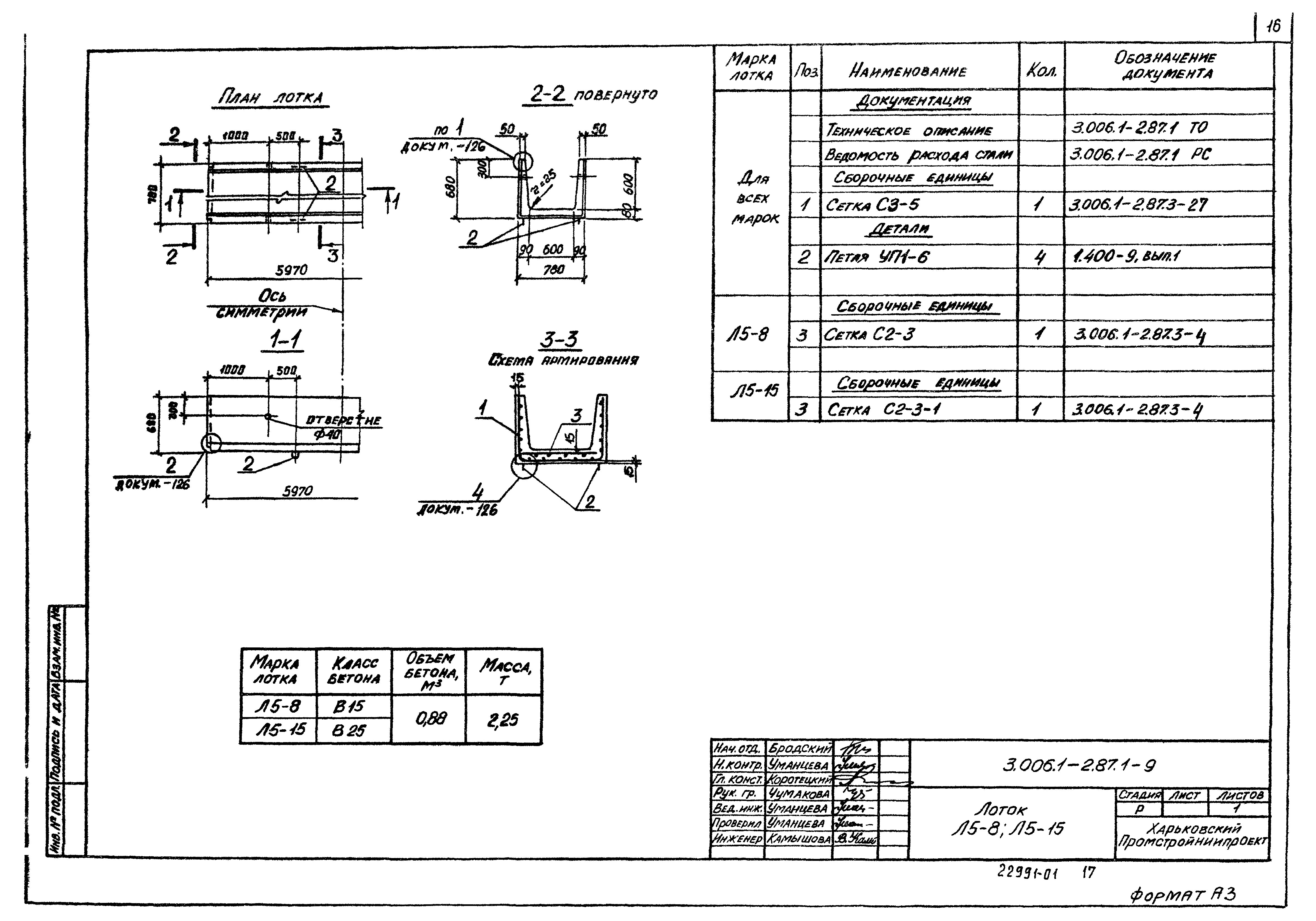

Маркировка железобетонных лотков по серии 3.006.1-2.87 состоит из букв и цифр, где Л - лоток железобетонный. Цифра после буквы указывает порядковый номер изделия, цифра после тире - величину вертикальной равномерно-распределенной эквивалентной расчетной нагрузки. Марка лотка с закладными изделиями содержит дополнительную букву «а». К марке доборных лотков добавляется буква «д».

Марка железобетонных лотков по серии 3.006.1-8 имеет буквенно-цифровое обозначение, где: ЛК - лоток, ЛКО - лоток с отверстием. Цифра после букв обозначает номинальный размер лотка вдоль канала в см. Цифра после точки - номинальный размер лотка по ширине канала в см. Следующая после точки цифра – номинальную высоту лотка в см. Далее через дефис указывается цифровой индекс, характеризующий тип элемента по армированию. После цифрового индекса может быть указан дополнительный буквенный индекс «а», характеризующий отличительные особенности элемента: наличие закладных изделий (кроме строповочных петель).

Маркировка кабельных лотков в соответствии с серией 3.407.1-157 состоит из групп. Первая группа буквенно-цифрового обозначения включает литеру условного наименования изделия, Л - лоток, и основные габаритные размеры в дм. Вторая группа, цифра через дефис, указывает несущую способность в кН/м. Третья группа, цифра также через дефис, обозначает конструктивные особенности (вариант армирования, наличие дополнительных закладных деталей).

Маркировка лотков оросительных систем по ГОСТ 21509-76 состоит из одной буквенно-цифровой группы и содержит обозначение типа лотка и номинальную высоту лотка в дециметрах, значение которой округляют до целого числа, где: ЛР - лотки, сооружаемые на сваях, стоечных опорах и плитах; ЛРГ - лотки, укладываемые в грунт.

Согласно серии 3.503.1-66 железобетонные водоотводные лотки маркируются буквенным обозначением, где: Л - лоток, Б - блок водосборного телескопического лотка. Далее, через дефис следует цифра, указывающая порядковый номер изделия.

Лотки серии Б3.300.1-5.04 маркируются буквами ЛБ, затем следует цифра, обозначающая порядковый номер изделия.

Лотки серии 3.900.1-12 маркируются буквенно-цифровыми индексами, которые обозначают: буквенный индекс в начале марки – Л – лоток; первая цифра при буквенном индексе – номер типоразмера элемента – аналога серии 3.006.1-2.87; цифра 0 – дополнительный типоразмер; буква «а» - укороченный лоток длиной 3 м; цифра после тире – тип лотка по условиям опирания: 1 – на сплошное основание, 2 – на опоры; буква «К» в конце марки – назначение для систем канализации;

Марки сборных лотков серии 3.903 КЛ-14 состоят из буквенных и цифровых индексов. Буквенный индекс характеризует тип лотка (ЛТ – лоток теплофикационный, УЛТ – угловой лоток теплофикационный). Цифры после букв определяют геометрические размеры лотка в дециметрах (длина, ширина, высота), округленные до целых чисел.

Железобетонные лотки проходных и непроходных каналов альбома СК 3301-86 маркируются по буквенно-цифровой системе. Буквы обозначают: ЛП – лотковое перекрытие, ЛПО – лотковое перекрытие с отверстием, ЛД – лотковое днище, ЛДО – лотковое днище с отверстием для устройства приямка, ЛДП – лотковое днище с опорными подушками, ЛУ, ЛПУ, ЛДУ – лотковый угловой элемент для сопряжений лотков при повороте канала под углом 90°, ЛО – облегченный лотковый элемент. Цифры показывают наибольший диаметр трубы, прокладываемой в канале, в дециметрах. Индекс «и» отличает элементы ребристой конструкции каналов, «у» - отличает усиленные элементы ребристой конструкции каналов.


Лотки ЖБИ, Крышки на лотки ЖБИ

Эксплуатация современных зданий невозможна без использования электроэнергии, отопления, водопровода, канализации, связи и других коммуникаций. Наверное, каждый знает, что функционирование всех перечисленных систем осуществляется благодаря их подключению к соответствующим инженерным сетям (общегородским или локальным). Однако далеко не все учитывают тот факт, что в этих случаях необходимо также применять специальные изделия, призванные обеспечивать защиту сетей от воздействия внешних факторов. Для выполнения подобной задачи многие строительные компании и рядовые потребители часто обустраивают коммуникации при помощи железобетонных лотков.

Характеристика лотков железобетонных

В целом, лотки железобетонные представляют собой специализированные изделия, имеющие П-образную форму. Цельная конструкция сочетает в себе тяжелые марки бетона, а также стальную арматуру. Чаще всего подобные лотки применяются в процессе монтажа подземных трубопроводов. Их главной задачей является защита проложенных коммуникаций от механических повреждений, воздействия подземных вод, а также от грунтового давления.

Сфера применения таких приспособлений невероятно широкая; она зависит от вида изделия. Как правило, выделяют следующие типы лотков: водопропускные, водоотводные, кабельные (для телефонов и электричества), дренажные, канализационные, лотки для теплотрасс. В последнем случае продукция должна обладать высокими показателями морозостойкости, прочности и, конечно же, водонепроницаемости.

Отдельного внимания заслуживают водоотводные и дренажные аналоги, т.к. они используются чаще всех.

  • Лотки железобетонные дренажные – используются для сбора и последующего отвода ливневых, а также талых вод. Перед их монтажом тщательно изучается местность, и проводятся точные расчеты, ведь вода сама должна стекать по ним, а для этого лотки надо располагать под наклоном. Иногда подобные аналоги лотков устанавливают на участках загородных коттеджей, но в большинстве случаев их монтируют на АЗС, автостоянках, парковках, на территории заводов, складов, ферм, в аэропортах.
  • Лотки железобетонные водоотводящие – по своей главной задаче (защита от большого количества воды) очень похожи нa дренажные аналоги. Их главное отличие состоит в том, что данные лотки призваны не собирать воду, находящуюся на участке, а вовсе не давать этой воде проникать на конкретную территорию. Подобные изделия монтируют вокруг участка, расположенного в низине. Дело в том, что при таком расположении любая территория играет роль резервуара, в который будет скапливаться вся вода со склонов. В целях предотвращения этих проблем и применяют водоотводящие лотки. Зачастую их приобретают владельцы загородных домов, но иногда они монтируются по периметру промышленных и хозяйственных комплексов, которым не повезло с расположением.

Если вернуться к теме дренажных лотков, то они редко эксплуатируются без использования дополнительных приспособлений, к которым относятся крышки железобетонные.

Водоотводные железобетонные лотки: типы и размеры

Различные железобетонные изделия упрощают строительство объектов. Их применение минимизирует расходы.

Железобетонный лоток занимает особенно важное место. Он применяется при сооружении дорожных магистралей, жилищных массивов, промышленных и коммерческих объектов.

Лоток – это готовая строительная конструкция, представляющая собой стальной каркас, залитый бетоном высокой прочности. Лотки внутри имеют П-образную или трапециевидную форму. Создают ложбину, в которую укладывают коммуникационные сети или из нее удаляют накопившуюся воду.

Для чего предприятия ЖБИ производят лотки

Строительство предполагает вложение больших инвестиций без возможности экономии на безопасности готового объекта. Производство конструкций, подобных лотку, на месте строительства не оправдывается тратами денежных, временных и человеческих ресурсов. Такой подход трудоемкий, длительный и дорогостоящий. Закупка готовых ЖБИ лотков удешевляет стройку в 2-3 раза. Поэтому ЖБИ изделия востребованы при строительстве и благоустройстве объектов.

Область применения ЖБИ лотков:

  • при сооружении дорожных магистралей, трамвайных и ЖД колей для отвода стоков из дорожного полотна и ЖД путей;
  • при укладке теплотрасс и каналов;
  • при укладке электрических магистралей.

Требования к железобетонным лоткам повышенные. Их укладывают в грунт, где на них воздействуют влага, резкие перепады температур и оказывает влияние процесс распада органических веществ. Поэтому лотки изготавливаются по действующему государственному стандарту 21509-85. Используется тяжелый бетон марки выше, чем М400. Класс стали не ниже А-1 и А-3. Качество исходных материалов влияет на цену лотков. При укладке модулей в агрессивную почву лотки для них производятся из сульфатостойкого портландцемента.

Каналы накрываются плитами перекрытия, чтобы не засорять коммуникационное пространство.

Главные разновидности лотковых изделий

Классифицируют лотки по предназначению, особенностям конструкции и монтажа.


В силу своих особенностей каждый вид имеет свои характеристики. Изготавливается по отдельной технологии с применением особой рецептуры бетона. Выделяют следующие виды железобетонных лотков:

  • дренажные лотки – часть водоотводящей системы при удалении дождевой, талой воды;
  • для теплотрасс и каналов – применяются в коммунальной сфере при прокладке подземных магистралей под трубопроводы с холодной и горячей водой, канализационных отводов, для обслуживания оранжерей и др.;
  • водоотводные – укладывают при сооружении дамб, перекрытий водоемов для отвода воды с дорожных и ЖД магистралей, взлетных полос;
  • кабельные;
  • дорожные лотки.

Дорожные лотки делятся на типыприкромочные и телескопические.

Прикромочные и телескопические лотки предназначены для сбора и отвода воды с дорожного полотна. Устанавливаются вдоль дороги в местах частого скопления талой или дождевой воды.

Междушпальные и междупутные устанавливаются при укладке ЖД путей для устойчивости последних в местах скопления поверхностных вод и с рыхлой почвой.

Кабельные железобетонные лотки – достоинства продукции

Система электрической коммуникации нуждается в защите от негативных воздействий. Ограждают сеть подземными и наземными желобами из ЖБИ лотков. В них размещаются кабеля мощностью 30-500 кВт.

Форма кабельных лотков – скоба с круглыми или прямоугольными просветами. Стенки изделия зависят от вида кабельной линии, пролагаемой в желобе. Укладывают проходные и непроходные каналы.

Достоинствами использования железобетонных лотков при сооружении кабельных магистралей являются:

  • высокий уровень проходимости канала;
  • защита кабелей от внешних механических повреждений;
  • хорошая вентиляция;
  • продление срока эксплуатации электросетей;
  • простой доступ к сети;
  • возможность прокладки кабелей в плохом изоляционном кожухе;
  • широкий ассортимент ЖБИ лотков разного размера и конфигурации;
  • доступная стоимость лотков;
  • устойчивость лотков к агрессивной среде и механическим нагрузкам;
  • простота монтажа модулей.

Чтобы кабельный лоток соответствовал условиям эксплуатации, используется однородный состав бетонной смеси. Используется бетон повышенной прочности – В15, В20. Изделия не имеют воздушных пробок. Каркас изготавливается из сварной стальной сетки. Толщина прутьев в основе – 5-10мм.

Железобетонный лоток – конструктивные особенности и типоразмеры

Конструкция железобетонного лотка представляет собой модуль с П-образным или трапециевидным сечением. Изделия монтируются в единый канал способом стыковки или накладки один на другой.

Чтобы конструкция получилась крепкой, надежной и устойчивой, используются следующие материалы:

  • цемент;
  • вода;
  • песок/гравий/щебень;
  • стальной каркас.

Цемент с водой вступают в необратимую химическую реакцию, производя клейкую смесь. При застывании она превращается в монолит. Песок, щебень не имеют подобных свойств. Это наполнители, добавление которых в различных пропорциях существенно меняет свойства готового материала.

Благодаря каркасу, который усиливает свойства бетона, железобетонные изделия получаются более прочными, устойчивыми к влаге, механической нагрузке и перепадам температур.

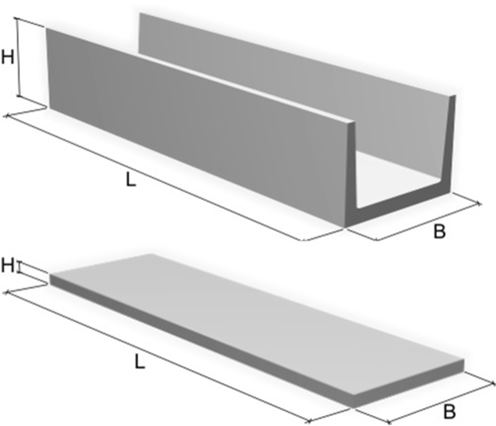

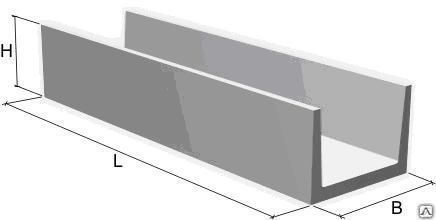

ГОСТ регулирует технологию производства и определяет диапазоны, в рамках которых изготавливаются ЖБИ лотки:

  • длина – 0,75-3,9 м;
  • ширина – 0,28-2,38 м;
  • высота – 0,28 – 1,28 м;
  • масса единицы – 100-2700 кг.

Также предприятия могут изготавливать серию железобетонных лотков по нестандартным размерам.

Как изготавливают лотки кабельные бетонные

ЖБИ конструкции производят предприятия, имеющие в распоряжении территорию и технологические мощности. Производство кабельных лотков осуществляется по следующему алгоритму:

  • заготовка каркаса – варка металлоконструкций нужного размера;
  • обработка антикоррозийными средствами;
  • смазывание литейной формы для легкого извлечения готового изделия;
  • фиксация каркаса в форме;
  • замешивание бетонной смеси;
  • заливание формы;
  • усадка, маркировка и сушка изделий;
  • извлечение из формы.

На предприятии обеспечивается четкое соблюдение всех норм и требований технических условий и производственных этапов. Поэтому готовые стройматериалы отличаются высоким качеством. На протяжении всего периода изготовления происходит точный контроль метрических показателей, выявление наличия дефектов.


Железобетонные лотки: водоотводные, теплотрассные, кабельные, водопропускные

Обустройство систем дренажа, гидротехнических, очистных сооружений, теплотрасс и других аналогичных инженерных конструкций требует надежных материалов. Основной элемент – долговечные и высокопрочные железобетонные лотки. Именно их применение обеспечивает коммуникациям устойчивость к различным негативным факторам.

Оглавление:

  1. Особенности модификаций и маркировка
  2. Виды лотков ЖБИ
  3. Рекомендации по монтажу и стоимость

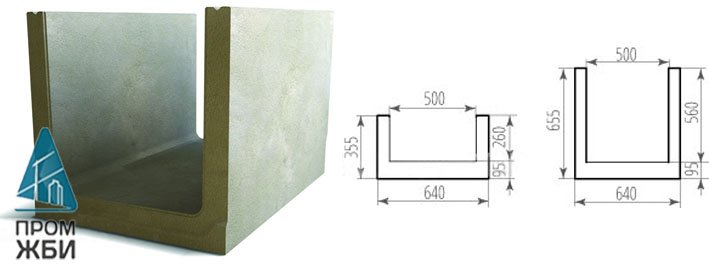

Технические характеристики

Железобетонные конструкции универсальны. Они предназначены для благоустройства территорий вокруг зданий, садово-парковых и прогулочных зон, защиты кабелей и трубопроводов от механических повреждений, водоотведения, дренажа (в том числе железнодорожного) и так далее. Лотки выпускаются из бетона плотностью минимум 2 400 кг/м3 – марка М250 и выше. Заводские изделия проходят процедуру вибропрессования либо вибролитья, что позволяет сделать их высокопрочными, устойчивыми к механическим и химическим воздействиям, а также инертными к перепадам температур. Стальные комплектующие должны соответствовать классу AI-AIII сечением не ниже 6 мм.

Эксплуатационные характеристики готовых железобетонных элементов должны соответствовать ГОСТам 13015.0-83, 26633-91, 10922-90, 13015.1-81, 21509-76. Маркировка лотков регламентируется государственными стандартами. Так, лотки, устанавливаемые на опорах и плитах, обозначаются буквенным сочетанием ЛР, а укладываемые в грунт – ЛРГ. Цифры в наименовании означают высоту боковой стенки в дециметрах.

Выпускаются в 3 конфигурациях:

1. Трапециевидные водоотводные железобетонные лотки, иначе называемые телескопическими. Активно применяются при строительстве дорог и мостов, обустройстве ливневой канализации и дренажа. При монтаже лотки вставляются один в другой от точки водоотвода вниз по склону, выдерживают значительный напор и давление воды.

2. Квадратные либо прямоугольные лотки теплотрасс. Предназначены для прокладки под землей каналов, которые используются как основа под трубопроводы разного назначения (теплотрассы, электрические, телефонные, оптоволоконные кабели). Укладываются рядом, зазоры заполняются бетонной смесью марки М-50 и выше. Наружная гидроизоляция проводится обмазочными средствами.

3. Полукруглые (параболические) лотки для канализации, водоотведения, дренажа. Комплектуются специальными стальными или чугунными решетками, которые придают эстетичный вид конструкции, обеспечивают безопасность и грубую фильтрацию мусора. Установка производится стандартным способом на бетонную «подушку», швы заполняются раствором.

В каждой группе есть различные модификации лотков:

  • Монолитные.
  • Сборные.
  • Узкие.
  • Широкие.
  • Доборные и другие.

Некоторые относят к группе лотков круглые ЖБИ, но это ошибочное суждение, поскольку они классифицируются как трубы (длиной более 1 м) либо кольца (менее 1 м). К тому же трубопроводы нередко используются для слива агрессивных жидкостей, поэтому изготавливаются из специальных видов бетона (сульфатостойкие и так далее).

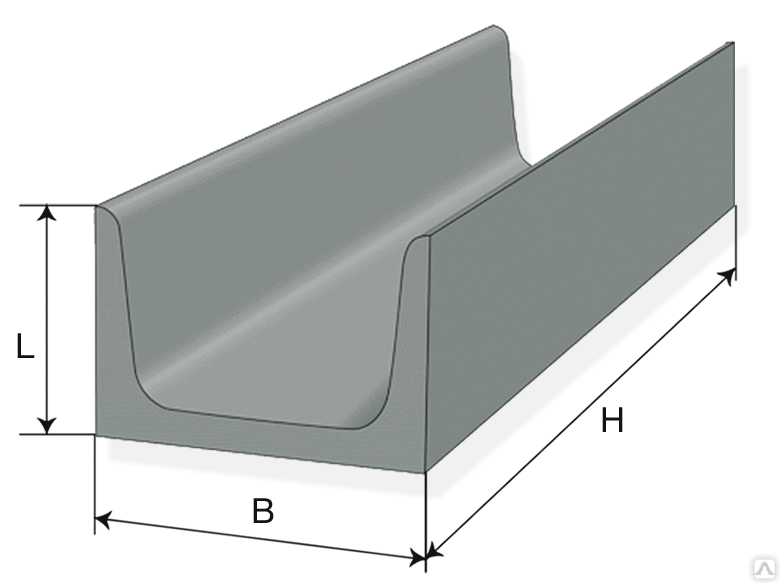

Железобетонные лотки выпускаются в широком диапазоне размеров. Условно их можно подразделить на две категории:

1. Стандартные по ГОСТам. Наиболее востребованы следующие габариты:

Для квадратных и прямоугольных лотков:

  • 2,97х0,42х0,36 м;
  • 2,97х1,84х0,57 м;
  • 2,97х2,78х1,06 м.

Для квадратной и прямоугольной продукции:

  • 2,99х0,28х0,28 м;
  • 2,99х1,18х0,43 м;
  • 2,99х2,08х0,88 м.

Для полукруглых железобетонных лотков:

  • 0,72х0,42х0,36 м;
  • 0,72х1,16х1,31 м;
  • 0,72х2,78х1,06 м.

2. Нестандартные. Изготавливаются под заказ для крупных объектов, однако основные параметры должны соответствовать типовым показателям. Так, защитный слой бетона для арматуры должен быть не менее 3 мм, готовое изделие выдерживает на сжатие от 24 МПа.

Материал лотков сам по себе тяжелый, вес одной штуки – от 100 кг. Это надо учитывать при проектировании, поскольку для транспортировки и монтажа понадобится спецтехника.

Виды лотков из армированного бетона

Конструктивно железобетонные лотки подразделяются на:

1. Водоотводные – в дорожном, дренажном, коммуникационном строительстве. Долговечность и практичность материала по достоинству оценена инженерами, поэтому чугунные, стальные и пластиковые аналоги применяются редко. Водопропускные, ливневые и дренажные лотки не требуют во время монтажа подготовительных работ, траншея под водоводы копается немного ниже глубины установки, в качестве основы насыпается песок или гравий, заливается тонкий слой бетона. Для прочности и фиксации железобетонного лотка он наносится и на боковые скаты.

2. Кабельные, используемые для прокладки надземных и подземных сетей (телефон, интернет, высоковольтное электричество и другие). Идеально защищают силовые линии от контакта с водой, предотвращают разрывы и повреждения.

3. Теплотрассные, обеспечивающие соответствующее утепление и безопасность магистральной подачи горячей воды и отопления. Такие «теплые» каналы часто снабжаются защитными крышками, которые защищают открытую часть труб от механического повреждения, скопления большого количества мусора и грязи.

Особенности монтажа и стоимость

Поскольку каждая секция весит немало, при установке используется погрузочная техника. Под железобетонные лотки выкапывается траншея заданной проектом глубины. На дне устраивается «подушка» из песка, гравия или мелкофракционного щебня, в некоторых случаях заливается тонкий слой бетона, затем в котлован опускаются лотки, выравниваются по уровню, фиксируются скобами или упорами. Швы и боковые пазы заделываются бетоном, реже применяется грунт, песок или ПГС.

Большинство заводов предлагают купить ЖБИ лотки оптом и в розницу без посредников. Это стандартная практика, так как продукция довольно специфична и узконаправленна. Стоимость зависит от габаритов, в Москве и Московской области водоотводные железобетонные каналы можно приобрести по цене от 2 000 руб/шт.

Железобетонные лотки для кабелей: разновидности

При возведении зданий довольно широко применяют железобетонные лотки для кабелей. Они используются для прокладывания проводов связи и электрической проводки, но иногда в них помещают трубы маленького радиуса. Лотки защищают линии от грязи, пыли и повреждений. Благодаря им, затраты на коммуникации становятся гораздо меньше. Каркас изготовлен из стальной арматуры, а основа — из тяжелых марок бетона.

Применение: в каких случаях требуется?

Кабельные лотки используются для прокладывания мощных электросетей в колоссальных масштабах. Делается это либо по воздуху (затратный и трудоемкий вариант с применением дорогостоящего оборудования) или же по земле. Чаще всего применяется второй способ. В этом случае гарантируется доступ к системам, следует просто поднять плиту перекрытия. Эти изделия универсальны, поэтому их еще задействуют для прокладывания разнообразных систем, в том числе и теплотрасс. В ГОСТ Р 52868—2007 подробно расписано об особенностях применения изделия.

Посмотреть «ГОСТ Р 52868—2007» или cкачать в PDF (6.1 MB)

Изготовление

Делаются кабельные лотки по промышленной технологии, процесс включает такие этапы:

  1. Нарезаются заготовки необходимого размера, потом из них изготавливаются детали для арматурной решетки.
  2. Арматурный каркас собирается с помощью сварки.
  3. На поверхность наносятся антикоррозийные растворы.
  4. Внутренняя часть обрабатывается смазкой, чтобы ее было проще разбирать после застывания бетона.
  5. Готовую литейную конструкцию фиксируют.
  6. Смешиваются специальные ингредиенты, чтобы сделать бетонный раствор.
  7. Приготовленную смесь заливают в форму.
  8. Готовую продукцию отсылают в специальную лабораторию для проверки качества.

Железобетонные кабельные лотки делаются из марки бетона М200 и выше, укрепляются арматурой из стали или проволокой.

Процесс изготовления конструкций включает проверку на наличие дефектов и нанесение маркировки, если изделие соответствует всем требованиям.

Специалисты в лаборатории осматривают изделие внешне на наличие брака. Проверяют его герметичность и устойчивость к коррозии. При присутствии дефектов делают их обработку. А также следят, чтобы все характеристики соответствовали необходимым стандартам. Готовую продукцию маркируют с помощью букв или цифр. Затем отправляют в эксплуатацию на строительные работы.

Достоинства

Благодаря кабельным лоткам, цена за прокладку коммуникации и трудоемкость работ значительно уменьшается. Они имеют такие преимущества:

  • Защита электропроводов от загрязнений и грунтовых вод.
  • Минимальное повреждение дорог от грунта.
  • Монтаж лотков во влажной области.
  • Размещение инженерных сеток на уровне почвы.
  • Безопасность размещения коммуникации, несмотря на сложные условия рельефа.
  • Применение электрокабелей с минимальной защитой от влаги.
  • Легкий доступ к сетям.
  • Прочность, практичность, надежность, герметичность коробки изделия.
  • Долговечный срок службы.
  • Выносливость к температурам и, благодаря этому, возможность применения в агрессивной среде и там, где повышенная влажность.
  • Помещение перегородки или металлических конструкций внутрь лотка.

Разновидности

Телескопические лотки отличаются низким влагопоглощением, благодаря чему срок их эксплуатации увеличивается.

В строительной промышленности при прокладывании дорог выделяется специальный участок, по которому проходят различные системы. Главная задача — сохранить их в неповрежденном состоянии. С ней легко справится железобетонный лоток, который имеет такие разновидности:

  • Изделия для сборных каналов. У них максимальные размеры, они прочные, стойкие к коррозии, используются в водных и ливневых системах.
  • Телескопические конструкции. Имеют трапециевидный вид и долговечный срок эксплуатации благодаря низкому влагопоглощению. Устанавливаются вдоль дорог по несколько штук для большего водоотвода.
  • Желоба, пропускающие воду. Чтобы не мешать потоку, монтируются под уклоном, при их производстве применяют прием сушки под высокотемпературным режимом.

Чтобы установить лоток предстоит выкопать траншею, в которую укладывают каналы. На стыках делается гидроизоляция. Затем устанавливают крышку и засыпают землей.

Краткое заключение

Железобетонные кабельные емкости выполняют внушительную численность функций в строительной сфере и при укладке коммуникационных систем. Они являются неуязвимой защитой для них от влияний окружающей среды и негативных факторов. Отличаются длительным сроком эксплуатации, легкие в монтаже, прочные и надежные, устойчивые к перепадам температур. Соответствуют необходимым стандартам.

Лотки ЛК

Железобетонные лотки марки ЛК предоставляют собой изделия специального назначения, которые применяются в качестве составляющего элемента дренажных систем, используются в виде деталей водостоков для отвода ливневых и отвода дождевых вод от зданий, сооружений, дорог, площадок и прочих объектов инфраструктуры. Наряду с этим лотковые изделия служат для прокладки различных коммуникаций, а именно: труб, кабелей, шин.

Конструкция

Изделия производятся в соответствии с регламентом документации серии 3.006.1-8 "Каналы и тоннели сборные железобетонные из лотковых элементов" выпуск 1-1. Имея П-образную форму профиля, железобетонные лотки обеспечивают защиту коммуникаций, имея возможность направлять и регулировать потоки жидкости, не допуская их протеканий. Изделия лотковые имеют три поверхности. Горизонтально располагается днище лотка, к которому примыкает два борта с левой и правой стороны. Лотки Лк находят применение совместно с крышками ПТ, которые позволяют формировать герметичный канал.

Изделия лотков, предназначенные для строительства каналов имеют предел проектной нагрузки в диапазоне от 3 до 15 тс/м2 в зависимости от марки и габаритов.

Назначение

Лотки ЛК являются универсальными по своему назначению изделиями, выполняя целый ряд функций, среди которых:

  • защита коммуникаций: кабелей, труб от механических ударов, контакта с грунтом, агрессивными средами;
  • предотвращение повреждений коммуникаций грызунами и прочими вредителями;
  • обеспечение герметичности канала, не позволяющего воздействовать влаге на кабеля и трубопроводы;
  • дренажные функции, позволяющие с помощью лотков реализовывать сложные коммуникации, предназначенные для отвода сточных, грунтовых, дождевых, ливневых или грунтовых вод;
  • защита размещенных внутри канала элементов коммуникаций от движения грунта, а также сил создаваемых избыточным давлением.

Преимущества

Железобетонные лотки марки ЛК заслужили высокую популярность, благодаря целому ряду достоинств, основанных на их эксплуатационных характеристиках. Среди них:

  • широкий модельный ряд и разнообразие габаритов унифицированных железобетонных лотков позволяет обустраивать каналы различных размеров и пропускной способности;
  • благодаря лоткам удается избежать аварийного выхода из строя коммуникаций, вызванного выходом из строя труб или кабелей в результате коррозии, окисления или старения;
  • применение лотков, как модульных элементов, позволяет сократить сроки проведения строительных работ, снизить затраты на каждом из этапов;
  • железобетонная конструкция изделия обладает максимальной степенью пожарной безопасности и широко применяется при прокладке силовых кабеле и высоковольтных линий по подземным каналам, обеспечивая безопасную их эксплуатацию в соответствии с требованиями норм правил устройства электроустановок;
  • доступная стоимость изделий. Серийный выпуск лотков позволяет существенно сэкономить средства на строительстве защитных и дренажных коммуникаций без ущерба качественным показателям;
  • изделия обладают высоким качеством в области исполнения, допусков по габаритным размерам;
  • высокая прочность и надежность изделия обеспечивается за счет применения стального каркаса из арматурных стержней и тяжелого бетона;
  • высокая долговечность. Срок службы железобетона оценивается не менее чем в 50-70 лет в зависимости от реальных условий эксплуатации;
  • возможность высокой степени герметизации и защиты каналов от влаги. Крышки плотно примыкают к П-образным лоткам ЛК, позволяя в результате использования раствора и гидроизоляционного материала достичь герметичности;
  • ремонтопригодность коммуникаций, расположенных внутри канала, а также наличие возможности для замены разрушенных в ходе эксплуатации лотков и крышек;
  • возможность применения в районах с повышенной сейсмической опасностью с силой толчков до 9 баллов по шкале Рихтера;
  • изделия отличаются высокой степенью морозостойкости. Имея класс устойчивости F300, лотки способны выдерживать в ходе эксплуатации не менее 300 циклов заморозки и оттаивания без разрушения целостности и потери прочности. Благодаря этому лотковые элементы марки ЛК могут применяться в холодных климатических условиях северных регионов;
  • лотки имеют высокую степень водонепроницаемости, соответствуя классу W4. Благодаря этому изделия могут использоваться при наличии грунтовых вод, позволяя избежать коммуникациям контакта с агрессивной и влажной средой.

Изготовление – технология производственного процесса

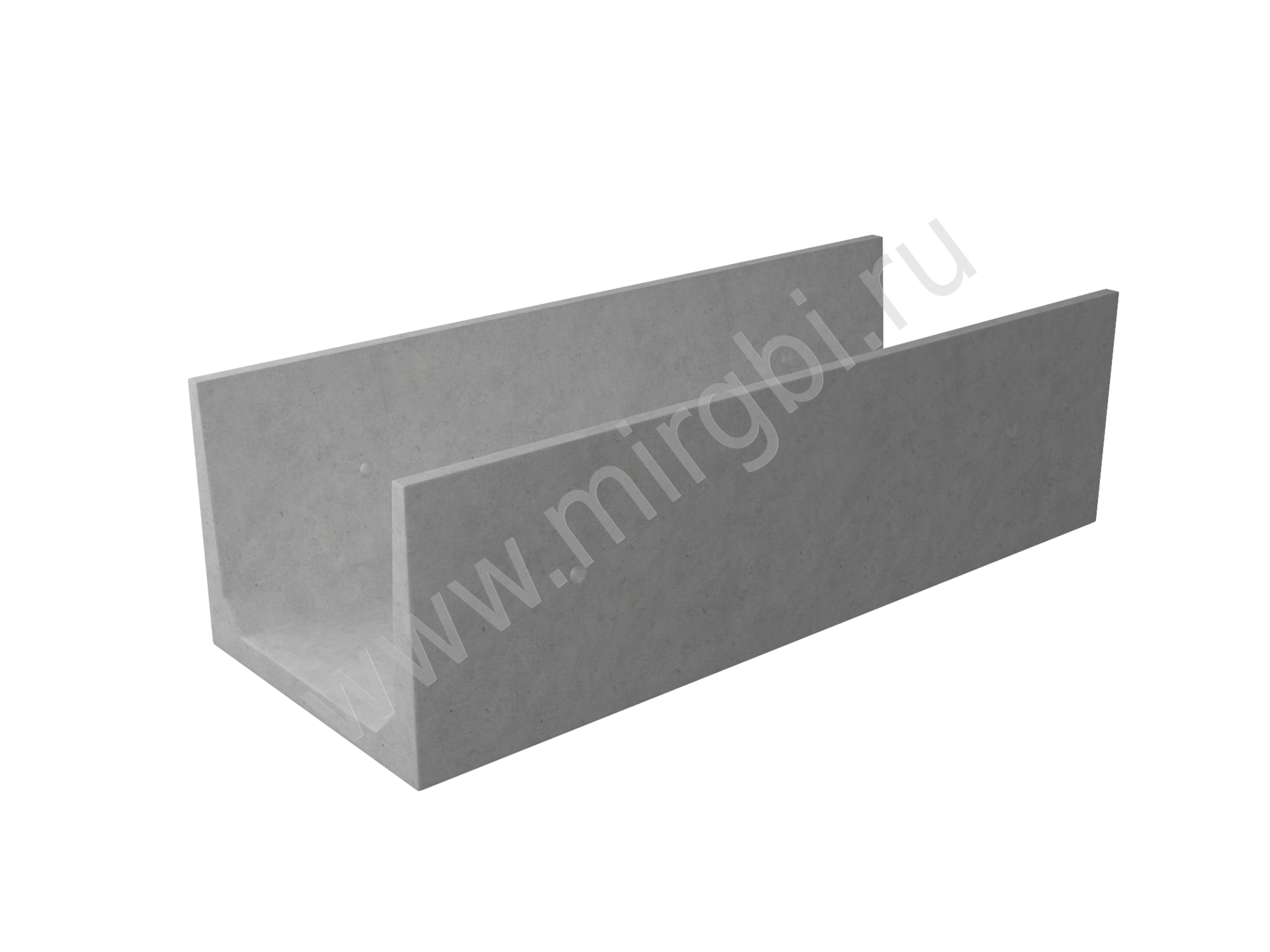

Конструкционно лоток представляет собой армированную скобу, выполненную на основе железобетона. В качестве основного материала для производства находит применение тяжелый бетон класса В15-В25 со значением плотности не ниже 2400 кг/м3. Для усиления используется стальной каркас, изготовленный в виде сварных сеток из стержней стали классов A-I и A-III. Расстояние от стального каркаса до края бетона должно составлять не менее 15 мм, исключая оголение стержней и их коррозию. В ходе изготовления в условиях заводов применяются специальные формы, в которые укладываются арматурные каркасы, после чего заливается бетонная смесь. Для получения изделий высокого качества задействуется технология вибрационного уплотнения и утрамбовки  Формы подвергаются вибрации, а специальные пресс создает усилие позволяющее исключить из бетонного раствора воздушные прослойки снижающие прочность лотков. Сушка элементов производится в специальной среде в виде камер с многодиапазонным режимом температур. При этом форсированный режим включает в себя функцию выпаривания влаги для повышения прочности. Готовые лотки извлекаются из форм и проверяются специалистами отдела технического контроля. На поверхность изделий наносится маркировка.

Монтаж и строительство каналов из лотков ЛК

Лотки ЛК и плиты ПТ используются для конструирования подземных и частично надземных защитных тоннелей и дренажных систем. В связи с этим в зависимости от назначения специалистом проектной организации выбирается способ и глубина закладки изделий. На этапе проектирования выбирается вид и марка лотка в зависимости от глубины установки и давления, которое создает грунт, наличия и максимальной амплитуды динамических нагрузок. Лотки позволяют прокладывать дренажные тоннели и каналы с коммуникациями под дорогами. При этом производится проба грунта на предмет определения его свойств, устойчивости, определяется глубина промерзания почвы и степень пучинистости. В качестве дополнительных важных условий, которые необходимо учитывать при проектировании являются такие факторы, как средняя и минимальная температура воздуха в регионе строительства, наличие и уровень грунтовых вод в месте возведения канала. Изделия оснащаются четырьмя проушинами, которые служат для подъема, перемещения и монтажа лотков в процессе строительства. При складывании ЖБИ на строительной площадке друг на друга необходимо использовать деревянный подкладки, чтобы исключить повреждения элементов. Высота штабеля при этом не должна превышать 2-х метров.

При размещении лотков ЛК под землей изначально производится выемка грунта. При этом, как правило, для сокращения сроков прокладки коммуникаций привлекается грузоподъемная техника, а также трактор или экскаватор. По готовности дно котлована выравнивается и уплотнятся. В качестве подушки используется щебень или гравий с песком. Минимальный размер песчаной подсыпки составляет 100 мм. Лоток устанавливается в строго горизонтальной плоскости и фиксируется. Монтаж соседних элементов производится так, чтобы минимизировать зазоры между модулями. Область стыков заделывается при помощи цементного раствора.

По готовности П-образного короба в нем размещаются кабеля, трубы, прочие коммуникации. Сверху канал накрывается плитой марки ПТ. Зазор между плитой и лотком устраняются за счет раствора. В большинстве случаев поверхности подвергаются обработке гидроизоляционными материалами. В качестве последних используются мастики и битумные смолы. Водонепроницаемое гидроизоляционное покрытие гарантирует длительную и безаварийную эксплуатацию коммуникаций и каналов, исключая попадание влаги внутрь или ее утечку в грунт в случае применения лотков для строительства дренажных систем. По завершению работ по гидроизоляции сборный тоннель из унифицированных железобетонных модулей может засыпаться слоем грунта.

Маркировка

В качестве обозначения для лотков ЛК используется комбинация, состоящая из букв и цифр. Первой частью буквенного кода определяется тип изделия, вслед за которым указываются данные о габаритный размерах в виде длины, ширины и высоты, приводимые в дециметрах. Пример расшифровки для лотка марки ЛК 75.30.30 с габаритными размерами 740х280х280 мм:

  • ЛК – лоток кабельного канала;
  • 75 – значение длины изделия в дециметрах с округлением в большую сторону;
  • 30 – величина, отражающая ширину элемента в дециметрах;
  • 30 – высота изделия в дециметрах.

Контроль качества изделия и допустимые погрешности

С целью формирования эффективных и прочных подземных коридоров бетонная поверхность лотковых модулей, из которых состоит тоннель или канал не должна иметь трещин и повреждений. Допустимыми являются лишь усадочные трещины, ширина которых не превышает 0,3 мм.

В части габаритов лотки должны соответствовать указанным в документации проектным размерам с учетом допустимой погрешности, которая насчитывает до +10 мм в длину и до +7 мм в высоту. При этом значение отклонения от прямолинейности не может превышать 10 мм по всей длине железобетонного изделия. Минимальная толщина защитного слоя бетона от края арматуры должна составлять не менее 5 мм. Допустимый диапазон отклонения от теоретического веса насчитывает 7%. Не допускается использование и монтажных лотков с оголенной арматурой и дефектами в виде наличия раковин, впадин и наплывов сечением более 6 мм.

Область применения

Кабельные каналы отличаются небольшой высотой, поскольку не относятся к проходным. При этом сборные конструкции, высота которых насчитывает до 1500 мм, относится к каналам, свыше – к тоннелям. Лотки марки ЛК являются универсальными и находят применение при сооружении односекционных и многосекционных каналов. Минимальная величина погружения каналов при монтаже в условиях цехов составляет 300 мм от уровня пола до перекрытия. В некоторых случаях каналы могут формироваться посредством верхних элементов лотка с нижними, которые подлежат укладке друг на дуга без верхней плиты с применением швеллерных изделий располагаемых в продольных швах.

В современных зданиях и сооружениях лотки используются как при сооружении гражданских, так и промышленных объектов, широко задействуются для организации и обеспечения инфраструктуры.


Лотки кабельных каналов - Москва и МО

Как и все железобетонные изделия, лотки каналов для прокладки кабелей должны иметь сертификат качества и длительный срок гарантийного обслуживания. Это говорит о высоком профессионализме фирмы и её уверенности в товаре. Если же говорить о лотках каналов, у нас обилие выбора и качество каждой отдельно взятой модели связаны неразрывно. Причины этого кроются в авторитетности фирмы и внимании к мелочам.

Наименование Размер (мм) Вес (т) Цена за ед. с НДС (руб)
УБК-1А (Л 20.10) 1990х1000х160 0,25 1520
УБК-2А (Л 20.5) 1990х500х160 0,18 1100
УБК-5А (П 10.5) 995х495х60 0,073 490
УБК-9А (БДЛ 40.6) 3950х560х250 1 7900
БК-11А (Б-5) 500х100х150 0,02 175
БК-12А (Б-10) 1000х100х150 0,04 345

Заливка лотков каналов в специализированные формы начинается после установки и фиксации в стабильном положении пространственного каркаса. Здесь бетон, кроме приёма сжимающих усилий, должен защищать сталь стержней от электрической коррозии, которая усиливается на порядок вблизи кабельных пучков. Даже если уложенные в лотки каналов кабеля не имеют повреждений изоляции, вихревые токи вокруг них, и эффект индукции тока в стальной арматуре ускоряет выщелачивание. От этого падает щелочная среда, разрушается защитная плёнка, начинается коррозия. Именно для борьбы с этим явлением, воду в смесь для бетонирования вводят в минимальном объёме. Гидравлический пресс формирует из компонентов пространственную форму, после чего лотки каналов помещаются на вибрационную установку для активизации вяжущего и старта процесса схватывания элементов. В последствии, некоторые лотки каналов помещают в автоклав для быстрого достижения проектных свойств. Другие формируют плановый запас и сохнут естественным образом. Несмотря на пластификаторы, отталкивающие воду добавки, примеси для усиления защитных свойств и прочие нюансы рецептуры в естественных условиях лотки каналов набирают прочность около 28 суток.

Чтобы заказать лотки каналов достаточно связаться с консультантом, сообщить параметры кабельной сети и проектные характеристики лотков, подобрать подходящую модель и оплатить заказ удобным для вас способом. Естественно, одномоментно уложить все лотки каналов вам будет сложно, поэтому лотки для кабельных каналов традиционно поставляются партиями. В таком случае, единственно верным решением станет нанять профессиональную бригаду стропальщиков и надёжного перевозчика лотков со спец транспортом. Сами по себе лотки каналов весьма сложны в погрузке и транспортировке. Открытый профиль лотков, тонкие стенки и наличие зоны максимального напряжения от собственного веса на стыке боковой и нижней грани вынуждают использовать для перемещения лотков специальные узкоспециализированные грузозахватные устройства.
В плане логистики, лотки представляют собой штучный товар с особыми требованиями к упаковке и складированию. Каждый ярус лотков создаёт риск повреждения нижнего, поэтому их традиционно раскладывают по одному. В тех редких случаях, когда лотки ставят ярусами, каждый следующий ряд проворачивают на 180 градусов относительно оси лотка. При этом, верхний лоток опирается стенками на днища двух нижележащих. В таком положении лотки занимают минимум места, их просто зафиксировать, и риск повреждения минимален. После получения лотков вы вправе проверить каждый из них, ведь в случае обнаружения лотков со следами повреждения фирма без задержек заменит его. После вашей подписи о получении и принятии лотков, вся ответственность за повреждения и правильный монтаж ложиться на вас.

используем для прокладки коммуникаций

Нагревательные лотки используются для строительства подземных каналов. Как правило, это прокладка коммуникаций и трубопроводов. Основными документами, регламентирующими процесс изготовления данной продукции, являются следующие серии: 3,006,1-2 / 82 - лотки ЛК, 3,006,1-8 - Л.

.

При определенном навыке наши изделия могут быть адаптированы для строительства так называемых «проходных каналов», то есть таких, по которым человек может перемещаться для замены труб, не снимая грунт и покров с соседнего участка, например, под дорогами. Для этого к ножке нижнего лотка крепится двутавр, в пазах которого размещаются ножки верхнего перевернутого лотка. И хотя специальных закладных для крепления двутавра нет, закрепить анкер и приварить к ним двутавр не особо сложно.

До повсеместного внедрения железобетонных лотков как элемента устройства подземных каналов обычно применялась кирпичная кладка, однако, как показала практика, уже готовые элементы:

  • намного экономичнее
  • приводят к снижению временных и трудовых затрат,
  • есть возможность выбора необходимой нагрузки,
  • допускают установку в местах с возможностью смещения грунта и даже землетрясений.

Особенности установки

Для выравнивания основания под лотки теплотрасс обычно насыпают слой речного песка толщиной до 100 мм. Подносы можно переворачивать вверх дном с помощью крючков, продетых в боковые (строповочные) отверстия. Их несложно сделать самостоятельно из небольшого бруска стальной арматуры. После монтажа отверстия заделываются бетоном.

Как правило, стыки между соседними элементами заливаются раствором, однако при «плавающем» грунте их лучше залить битумом или другим пластиковым гидроизоляционным материалом.Наружные поверхности покрыты гидроизоляцией для защиты от влаги.

Засыпка земли по бокам производится одновременно с двух сторон, чтобы нагрузка распределялась равномерно и не было перекосов.

Маркировка

Маркировка лотков для серии 3.006.1-2 / 82 расшифровывается так: например, для Л-11-8 / 2.

  • L-11 - типоразмер, расшифровку которого можно найти в таблице ниже или в нашем прайс-листе;
  • /2 - длина лотка - 3 метра.

Для коротких изделий длиной 0,75 м добавляется индекс «d», например L-11d-8.

Маркировка крышки лотка расшифровывается аналогично: П-11-5.

  • П-11 - типоразмер плиты;

Стандартная длина тарелки, в отличие от лотка, составляет 3 м, поэтому / 2 не пишется.

В соответствии с серией 3.006.1-8 маркировка лотка LC обычно представляет размеры в дм, округленные до ближайшего целого числа, а также тип нагрузки в конце.Причем реальные размеры по ширине и высоте отличаются от закругленных ровно на 20 мм. Например, ЛК-300.90.90-4

  • 300.90.90 - размеры лотка в дм.,
  • 4 - вид нагрузки

Размеры нагревательных лотков

Типовые размеры лотков для теплотрасс серии 3.006.1-2 / 82:

Маркировка Толщина ножки Ширина Высота
внешний внутренний внешний внутренний
Л-4 50 780 620 530 450
Л-5 50 780 600 680 600
Л-6 50 1160 1000 530 450
Л-7 50 1160 980 680 600
Л-11 60 1480 1280 700 600
Л-12 60 1480 1240 1010 900
Л-14 60 1840 г. 1600 570 450
Л-15 70 1840 г. 1600 720 600
Л-16 70 1840 г. 1580 1030 900
Л-20 80 2160 1880 г. 1040 900
Л-23 80 2460 2180 740 600

Для лотков серии LK 3. 006.1-8 несколько сложнее определить внутренние размеры. Дело в изгибах внутреннего дна лотка. Как правило, трубы внутри канала укладываются на опорные подушки или просто обрезки канала, поэтому мы будем учитывать чистую внутреннюю ширину, т.е. до начала округления.

Маркировка Толщина ножки Ширина Высота
внешний внутренний внешний внутренний
ЛК-300-90-45 50 880 620 430 350
ЛК-300-90-60 50 880 600 580 490
ЛК-300-90-90 60 880 560 880 780
ЛК-300-120-60 60 1180 780 580 480
ЛК-300-120-90 60 1180 760 880 780
ЛК-300-120-120 60 1180 720 1180 1060
ЛК-300-150-60 70 1480 1060 580 480
ЛК-300-150-90 70 1480 1040 880 760
ЛК-300-150-120 70 1480 1000 1180 1060
ЛК-300-180-60 80 1780 г. 1340 580 460
ЛК-300-180-90 80 1780 г. 1320 880 760
ЛК-300-180-120 80 1780 г. 1280 1180 1040
ЛК-300-210-90 80 2080 г. 1620 880 740
ЛК-300-210-120 80 2080 г. 1580 1180 1040
ЛК-300-240-120 80 2380 1880 г. 1180 1020

В отдельной статье мы проанализировали наиболее часто задаваемый нашими покупателями вопрос: можно ли использовать этот тип лотков и тарелок в определенных условиях.Если вы хотите узнать больше о несущей способности каналов, прокладке теплотрасс под магистралями, читайте нашу статью

.

Железобетонный кабельный лоток - это широко распространенная конструкция. Обычно такие изделия используют по прямому назначению - для прокладки электропроводки и кабелей связи, но в некоторых случаях в них укладывают и трубы малого диаметра.

В статье мы поговорим об основных типах железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.

Основные виды лотковой продукции

При ведении строительных работ, а также при прокладке дорог очень часто необходимо выделить территории, по которым будут проходить коммуникации - провода, трубы и т. Д. При этом важной задачей является сохранение целостности проложенных объектов. , поэтому для их защиты используются самые разные конструкции ().


Самым распространенным продуктом в данном случае является железобетонный лоток.

Сегодня в промышленности и строительстве используются следующие разновидности:

  • Изделия для коллекторных каналов ... Отличаются самыми большими габаритами, используются при строительстве систем водоотведения и ливневой канализации. Эти конструкции отличаются высокой прочностью и устойчивостью к коррозии.

Примечание! Покупая такую ​​продукцию, важно обращать внимание на такой параметр, как цена. Лотки заводского изготовления более дорогие, но в них используется более качественный тяжелый бетон, и они намного лучше подходят друг к другу благодаря своим точным размерам.

  • Телескопические конструкции ... Это изделия трапециевидной формы, которые устанавливаются сериями из нескольких частей на обочине дороги для обеспечения наиболее эффективного дренажа. Материал отличается низким водопоглощением, что значительно увеличивает срок службы лотков этого типа.

  • Желоба ... Они устанавливаются для эффективного отвода воды по краю асфальта. Обычно их устанавливают с уклоном, чтобы не препятствовать стеканию слива. Для производства используется метод предварительного напряжения арматуры и высокотемпературной сушки, что значительно улучшает механические параметры.

Большинство перечисленных выше разновидностей используются исключительно профессиональными строителями. А вот наземные и подземные каналы для кабельной продукции можно установить своими руками. Они меньше по размеру по сравнению с водопропускными трубами, но при этом не уступают им по прочности.

В следующем разделе мы более подробно рассмотрим этот тип железобетонных изделий.

Кабельные каналы

Конструкция и типоразмеры

Желоба для прокладки электропроводки изготавливаются в виде открытых П-образных контейнеров.

Для их изготовления используется:

  • Бетон марок В15, В20 или В25.
  • Стальная арматура класса А1 или А2.

Эти изделия способны выдерживать значительные перепады температур за счет того, что при их изготовлении в раствор добавляются компоненты, предотвращающие растрескивание.

Как правило, при установке каналов связи используется целая продукция, так как в ассортименте большинства производителей имеется значительное количество дополнительных элементов.

Размеры наиболее часто используемых лотков приведены в таблице:

Наименование Вес, кг Длина, мм Ширина, мм Высота, мм
LC3 270 1990 1100 150
LC4 220 1990 850 150
LC5 170 1990 600 150
УБК1А 275 1990 1000 160
УБК2А 175 1990 500 160
л 20-5 125 1990 500 160
л 20-10 275 1990 1000 160

Однако в некоторых ситуациях возникает необходимость отрегулировать продукт до определенного размера.В этом случае применяется резка железобетона алмазными кругами, так как материал желоба отличается высокой прочностью, и попытки обработать его другими инструментами приводят к их быстрому износу.

Особенности использования

Это дает следующие преимущества:

  • Кабели заключены в кожух, который надежно защищает их от повреждений как из-за механических нагрузок, так и из-за влияния погодных факторов.

Примечание! Конструкция корпуса не предусматривает наличие запорных элементов, поэтому сохраняется риск кражи.Именно по этой причине использование наружных желобов оправдано только в пределах охраняемых территорий.

  • Если вам нужен доступ к проводникам, просто откройте желоб. Конечно, сами плиты очень тяжелые, но все равно будет намного дешевле, чем в случае укладки проводов в траншею, засыпанную землей.
  • Наконец, на участках со сложными грунтами (вечная мерзлота, зыбучие пески, каменный монолит) это единственный вариант прокладки кабелей.


Однако в некоторых случаях такие конструкции закапываются в землю.

При этом мы получаем следующие преимущества:

  • Во-первых, все коммуникации расположены в относительно сухом помещении без контакта с почвенной влагой. Это позволяет сэкономить за счет использования кабелей с более низким классом защиты от влаги.
  • Во-вторых, облегчает подключение нескольких кабельных линий. Для вставки в лоток дополнительной проволоки применяется алмазное сверление отверстий в бетоне.

Примечание! Просверленные отверстия, через которые пропускается проволока, следует тщательно загерметизировать.

  • Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного монтажа) сортировка значительно упрощается. Согласитесь, гораздо проще снять крышку с бетонного лотка и искать нужный кабель, чем копать яму, рискуя перерубить провод лопатой или ковшом экскаватора.


В принципе оба варианта установки приемлемы и активно используются в современном строительстве.

Заключение

Железобетонные кабельные лотки, несмотря на всю свою громоздкость, очень полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после прокладки ().

Видео в этой статье предоставляет дополнительную информацию об этих продуктах.

Компания «Тюбинг» производит сборные железобетонные боксы КБ для удлинения устоев железнодорожных мостов серии 3.501.1-167 выпуск 1.Боксы используются для установки на прямых и криволинейных (радиус 300 м и более), одноколейных и двухпутных участках железных дорог ... Железобетонные боксы устанавливаются непосредственно за задним краем опор для предотвращения соскальзывания балластного клина. при заселении насыпи или подъеме пути. На мостах, удовлетворяющих условиям прохождения очистителя щебня (ШОМ-Д), днище боксов на прямых участках пути углубляют на 0,3 м ниже отметок, указанных в проекте, а на криволинейных участках пути - на 0. 4 мес. Ящики изготавливаются в виде бездонных ящиков с толщиной стенок 0,15 м.
Габаритные размеры боксов в плане: длина по колее - 3 м, ширина по колее для одноколейного участка - 4,9 м, для двухпутного участка - 3,0 м. Для одноколейного участка - 3,0 м. используется двухблочная конструкция с комбинацией блоков, установленных на изгибе двумя стальными шпильками диаметром 24 мм, длиной 380 мм с гайкой по ГОСТ 5915-70 и шайбами ​​по ГОСТ 11371-78. Габаритные размеры блока в плане: длина по колее - 3.0 м, ширина по колее - 2,5 м. Для криволинейных участков пути увеличение высоты наружной стены на 0,2 метра в боксах вызвано утолщением балластной призмы под наружным рельсом. В этом случае перила удаляются от оси пути на 2,7-2,75 м и крепятся к консолям, на которые укладывается железобетонная плита. Поверхности стенок ящиков покрывают гидроизоляционным покрытием из двух слоев битумной мастики марки У-П по ВСН32-81.
В заводских условиях возможно двукратное нанесение холодной битумной мастики «Битумаст». При изготовлении железобетонных коробов используется бетон класса В25. Класс морозостойкости бетона для боксов традиционной конструкции: при среднемесячной температуре самого холодного месяца в районе установки боксов минус 15 градусов и выше - F200; при среднемесячной температуре самого холодного месяца в районе установки боксов ниже минус 15 градусов - F300.
Цены на железобетонные боксы указаны с НДС без учета доставки. Стоимость железобетонных изделий может варьироваться в зависимости от объемов и общей ситуации на строительном рынке. Представленные на сайте цены на ЖБИ не являются публичной офертой.

Ящики железобетонные для удлинения устоев железнодорожных мостов серии 3.501.1-167 вып.1.

  • дом
  • Молниезащита

  • артикул Имя Марка товара Внешние размеры в мм Масса, т Класс бетона Объем бетона, куб. м Расход стали
    Длина Ширина Высота B F Вт

    Кабельные лотки - обзор

    Заземление оборудования

    В общем, все крышки, кабелепроводы, кабельные лотки и другие нетоковедущие металлические части электрических систем должны быть заземлены в соответствии со статьей 250 NEC.Из этого общего правила есть исключения, и они должны быть проверены.

    Необходимо следить за тем, чтобы не нарушилась целостность системы заземления. Заземляющие проводники и проводники, обеспечивающие соединение между частями, не должны проходить через переключающее устройство, которое, таким образом, создает средство нарушения целостности системы.

    Из этого правила также существует исключение. Если используется автоматический выключатель, который одновременно отключает все токоведущие проводники при размыкании заземляющего выключателя, то это разрешено.Электрику необходимо дальнейшее изучение требований к заземлению.

    Я имел уникальное «удовольствие» столкнуться с ситуацией, когда статья 250 кодекса не была соблюдена. Речь идет о Японии.

    Дополнительная новая проводка для системы связи между офисами устанавливалась в подвесном потолке, в котором существовала проводка для освещения и питания. Пространство для лазания в потолке составляло приблизительно 2½ фута, а сам потолок был способен выдержать вес человека.Падший потолок находился примерно в 12 футах от палубы, и для входа в него требовалась 10-футовая стремянка.

    Работа шла планомерно несколько часов. Электропроводка была проложена к точке в потолке, где опорная балка препятствовала проходу в другую часть комнаты, где должна была быть завершена проводка. Между балкой и подвесным потолком оставалось расстояние примерно от 2 до 3 дюймов, через которое мог пройти провод. Пришлось спуститься с потолка и перенести лестницу на другую сторону балки.

    Сразу после входа в потолок с другой стороны луча планеты и все звезды на небе закружились в моей голове, и я потерял сознание на короткое время. Придя в сознание, я обнаружил свою голову в отверстии в потолке. По моему телу обильно побежал пот. Насколько я помню, я не знал, что произошло, и мне потребовалось несколько секунд, чтобы осознать мою ситуацию. В этот момент меня охватил чистый страх.Я боялся пошевелиться в ожидании повторения шока. Мой фонарик погас, и я мало что мог видеть из того, что меня окружало.

    Прошло несколько минут, прежде чем я набрался храбрости и пошевелил пальцами ног. Наконец, я начинаю работать дюйм за дюймом назад, толкаясь пятками. Я вышел из дыры в потолке головой вниз по лестнице.

    Когда я сообщил об инциденте, был вызван местный электрик, чтобы определить причину неисправности. Электрик был гражданином Японии, который сообщил мне: «В Японии такого никогда не бывает.

    Моя честность оказалась под угрозой, и я спросил его, что он имел в виду, что этого никогда не может случиться в Японии. Затем он объяснил мне системы заземления и объяснил, почему в Японии такая авария не может произойти.

    «Видите ли, - сказал он, - в Японии все трубопроводы соединены вместе и выведены на землю. Никогда не бывает шока ».

    Будучи разочарованным, молодым, неопытным и пережившим этот опасный опыт, я предположил, что, возможно, он хотел бы подняться в потолок, чтобы доказать свою точку зрения. Теперь, будучи старше, более опытным и более терпимым к людям, я бы не стал воспользуйтесь этим подходом.

    Не долго думая, местный электрик залез по трапу в потолок. Раздался очень громкий крик, и мужчина упал с потолка. Я схватил его за руки, когда он спустился головой вниз по лестнице. Японский электрик взглянул на меня и сказал: «Это случилось в Японии».

    Короче говоря, в балласте люминесцентного светильника произошло короткое замыкание. Трубопровод, питающий прибор, имел разрыв непрерывности и не был заземлен, как того требует статья 250 Кодекса.После того, как был произведен необходимый ремонт, работа по внутренней связи была завершена без дальнейших инцидентов, но не без некоторого беспокойства с моей стороны.

    Из этого инцидента можно извлечь несколько уроков. Самый важный - не торопитесь выполнять работу с самого начала. Возможно, вы ставите ловушку для кого-то, кто будет работать с оборудованием в будущем. Во-вторых, поверьте, если кто-то скажет вам, что часть электрической системы, не проводящая ток, горячая. Проверьте это, прежде чем дотронуться до него.

    Типы кабелей, обычно используемых в кабельных лотках

    Тип ITC - Кабель измерительного лотка - (статья 727 NEC) - Эти типы кабелей являются измерительными кабелями и доступны в экранированных или неэкранированных конструкциях, состоящих из нескольких одножильных проводов, неэкранированных или экранированных витых пар, с металлической броней или без нее. Они имеют изоляцию на 300 В и доступны в размерах от 22 до 12 AWG. Кабели PLTC предназначены для электрических цепей Класса 3 и Класса 2 без нагнетания и без стояка.Они специально разработаны для использования со схемами ограничения мощности. Применение кабелей PLTC требует перечисления источников питания в соответствии со статьей 725.

    Чтобы избежать этого осложнения, в NFPA 70–1996 был добавлен альтернативный класс кабеля, кабель измерительного лотка (ITC). Кабель ITC описан в статье 727 и не имеет ограничений источника питания, указанных в статье 725. Однако кабель ITC может быть установлен только в контрольно-измерительных цепях, работающих от 150 вольт или меньше и 5 ампер или меньше.

    Сегодня многие производители назначают эти кабели двойным рейтингом PLTC / ITC. Кабели любого класса или кабели с двойным номиналом также доступны с рейтингом ER и, как таковые, могут быть установлены, как ранее обсуждалось в разделе кабелей TC-ER, за исключением того, что PLTC-ER и ITC-ER должны постоянно поддерживаться с использованием механической защиты, такой как распорки, уголки или каналы и закрепить через каждые шесть футов.

    Кабели

    ITC могут быть проложены на промышленных предприятиях, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку.Они могут быть установлены либо в кабельных лотках, кабельных каналах, в опасных местах, в качестве воздушного кабеля на мессенджерах, непосредственно в местах захоронения, если они предназначены для использования, под фальшполами в помещениях с промышленным оборудованием, под фальшполами в помещениях с оборудованием информационных технологий.

    Кабели

    ITC нельзя устанавливать с цепями питания, освещения, цепями класса 1, которые не ограничены по мощности, или цепями без ограничения мощности, если они не имеют металлической оболочки и / или не заделаны внутри оборудования или соединительных коробок, или разделения поддерживаются изолирующими перегородками.

    Даже если они экранированы, кабели PLTC и ITC должны быть отделены от силовых кабелей на 600 В во избежание шума или перекрестных помех. Обычно это достигается с помощью барьерной ленты внутри кабельного лотка. По возможности рекомендуется прокладывать силовые кабели и кабели КИП в отдельных лотках.

    Кабели с металлической оболочкой типа MC - (NEC, статья 330) - Кабели с металлической оболочкой представляют собой сборки из одного или нескольких изолированных проводников цепи с волоконно-оптическими элементами или без них, заключенных в броню из металлической ленты или гладкой гофрированной оболочки. Также может быть предоставлен пластиковый комбинезон.

    По внешнему виду кабели MC очень похожи на кабели типа AC с армированной оболочкой. Важно различать эти два понятия, поскольку их не следует путать. Кабели типа MC содержат заземляющий провод оборудования, а кабели типа AC имеют внутреннюю соединительную полосу, контактирующую с броней. Что еще более важно, кабели типа MC подходят для использования на открытом воздухе, в то время как кабели типа AC не допускаются для использования вне помещений (в сырых или влажных местах).

    Кабели

    типа MC широко используются в системах электроснабжения, освещения и управления напряжением 600 В и МВ.Они разрешены для использования в службах, фидерах и ответвленных цепях для цепей питания, освещения, управления и сигнализации в соответствии со статьями 330 и 725 NEC. Кабели типа MC могут быть проложены в помещении или на открытом воздухе, во влажных или сухих местах, в опасных местах (класс I, раздел I), в кабельном лотке, в качестве воздушного кабеля на мессенджере, в любых утвержденных кабельных каналах, прямом захоронении (если указано) или заключены в бетон (если указано). Кабели MC не разрешается прокладывать в местах, подверженных физическим повреждениям.Кабели MC должны поддерживаться и закрепляться с интервалами, не превышающими шести футов.

    Во многих промышленных применениях кабели типа MC, проложенные в кабельных лотках, оказались отличной экономичной альтернативой проводам в кабелепроводах.

    Тип МИ-минеральной изоляцией, Металл обшил - (NEC статьи 332) - MI кабели заводской сборки из одного или нескольких проводников с изоляцией с высокой степенью сжатия огнеупорной минеральной изоляцией, оксида, как правило, магния и заключен в непроницаемого для жидкости и газа туго сплошная оболочка из меди или легированной стали.Они также могут быть снабжены общей пластиковой оболочкой для дополнительной защиты от коррозии. Правильно установленный кабель MI, разработанный в конце 1920-х годов французским флотом для подводных систем электропроводки, обычно считается самой безопасной системой электропроводки.

    Поскольку кабели MI не используют органический материал в качестве изоляции (за исключением концов), они более устойчивы к возгоранию, чем кабели с пластиковой изоляцией. Кабели MI используются в приложениях с очень высокими температурами и / или в критических приложениях противопожарной защиты, таких как цепи сигнализации, пожарные насосы и системы контроля дыма.Кабели MI имеют двухчасовую огнестойкость для критически важных аварийных служб и могут использоваться в качестве напорных кабелей без общей неметаллической оболочки. Кабель MI также используется в обрабатывающих отраслях промышленности, работающих с легковоспламеняющимися жидкостями, где небольшие пожары в противном случае могут привести к повреждению кабелей управления или питания. Кабель MI также обладает высокой устойчивостью к ионизирующим излучениям и используется в приложениях на объектах ядерной энергетики и в аппаратуре ядерной физики.

    Кабели

    MI подходят для приложений с напряжением 300 и 600 вольт и разрешены для обслуживания, фидеров и ответвлений цепей питания, освещения, управления и сигнализации.Они могут быть установлены в сухих, влажных или постоянно влажных местах, в помещении или на открытом воздухе, открытыми или скрытыми, в местах, где они заделаны в штукатурку, бетон или другую каменную кладку, в опасных местах, в местах воздействия масла или бензина, в подземных коммуникациях или в кабелях подносы.

    Кабели

    MI не допускаются к прокладке под землей, если они не защищены от физического повреждения, если это необходимо. Кабели MI также не допускаются, если условия воздействия разрушают и вызывают коррозию металлической оболочки, если не предусмотрена дополнительная защита.

    При установке в кабельные лотки Кабель MI должен соответствовать Статье 392.30 (A) NEC, обеспечивая поддержку кабельного лотка с интервалами в соответствии с инструкцией по установке.

    Тип OFN-OPC - Оптическое волокно - (статья 770 NEC) - Волоконно-оптическое волокно (или «оптическое волокно») относится к среде и технологиям, связанным с передачей информации в виде световых импульсов по стеклянному или пластиковому проводу или волокну. . Оптоволоконный провод несет гораздо больше информации, чем обычный медный провод, и гораздо менее подвержен электромагнитным помехам.

    Волоконно-оптический кабель - это кабель, содержащий одно или несколько оптических волокон, которые используются для передачи света. Элементы оптического волокна обычно индивидуально покрыты пластиковыми слоями и содержатся в защитной трубке, подходящей для среды, в которой будет проложен кабель. Различные типы кабелей используются для разных приложений, например, для больших расстояний или для обеспечения высокоскоростной передачи данных между различными частями здания.

    Оптоволоконные кабели

    (OF) классифицируются как проводящие и непроводящие.OF кабели, классифицированные как проводящие, содержат нетоковедущие элементы, такие как металлическая оболочка или броня. OF кабели, классифицированные как непроводящие, не содержат электропроводящих материалов. Они также имеют рейтинг на основе U.L. Испытания на огнестойкость и отмечены соответствующими классами огнестойкости здания NEC.

    NEC, статья 770.113 (H) Разрешает использовать следующие типы волоконно-оптических кабелей в кабельных лотках.

    • OFC: Оптоволокно, проводящее
    • OFN: Волокно непроводящее
    • OFCG: Оптоволокно, проводящее, общего назначения
    • OFNG: Оптическое волокно, непроводящее, общего назначения
    • OFCP: Оптоволокно, проводящее, пленум
    • OFNP: Волокно непроводящее, пленум
    • OFCR: Оптоволокно, проводящее, стояк
    • OFNR: Волокно непроводящее, переходная

    NEC Таблица 770.154 (a) Применение перечисленных оптоволоконных кабелей подробно описывает, где эти типы кабелей и кабельных лотков могут использоваться в зданиях, и какой тип кабеля может использоваться в кабельных лотках. Итого:

    * Пример. Пространство над подвесным потолком, используемое для работы с окружающей средой.
    Примечание. Там, где это разрешено, кабели и кабельные лотки должны быть установлены в соответствии с методами установки, описанными в 770. 110 и 770.113.

    Кабели

    OFN (непроводящие) могут занимать один и тот же кабельный лоток с проводниками для электрического освещения, класс 1, пожарная сигнализация без ограничения мощности, тип ITC, или цепи широкополосной связи с питанием от сети средней мощности, работающие от 1000 вольт или меньше.Кабели OFC (токопроводящие) должны быть отделены от этих других типов кабелей.

    Емкость заполнения кабельного лотка для волоконно-оптических кабелей не рассматривается ни в статье 770, ни в статье 392 NEC. Разработчикам и установщикам следует обращаться к производителю кабеля за указаниями.

    Тип CMP - Кабели связи CMX - (статья 800 NEC) Подобно оптоволоконному кабелю, кабели связи используются для передачи информационных сигналов. Это может быть выполнено с помощью коаксиальных проводов, медных проводников или скрученных пар проводов.Эти кабели используются в самых разных приложениях, включая студии звукозаписи, передачу данных, радиопередатчики, домофоны, электронные схемы, а также в приложениях, где требуется экранирование радиочастот. NEC определяет кабели связи как заводскую сборку из двух или более проводов, имеющих общее покрытие. Покрытие проводящего узла может включать в себя один или несколько металлических элементов, силовых элементов или кожухов. Кабели Ethernet являются распространенным типом коммуникационных кабелей и часто указываются и устанавливаются в соответствии со статьей 800 NEC.

    Поскольку коммуникационные кабели часто проходят через пространства для циркуляции воздуха, которые часто содержат очень мало противопожарных преград, их необходимо покрыть материалом, который не будет способствовать распространению пламени. Коммуникационные кабели проходят испытания UL и имеют маркировку (номинальную) в зависимости от их свойств распространения огня и, следовательно, их пригодности для использования в определенных зонах здания (помещения для кондиционирования воздуха).

    Статья 800 NEC определяет эту маркировку, области разрешенного использования и обеспечивает иерархию кабельной подстанции.

    Оборудование подноса змейки

    , вспомогательное оборудование установки подносов змейки

    Обратите внимание: товары в виде змеиного подноса отправляются в течение 5-7 дней, и в случае возврата с них взимается 30% комиссия за возврат.

    Номер детали Описание Кол-во Цена
    CM-CA-38 Анкер по бетону 1

    Производитель Direct

    CM-501-CA Бетонный анкер для серии 501 1

    Производитель Direct

    CM-TR-1 Резьбовой стержень 3/8 "X 12" 1

    Quick Ship

    CM-TR -2 Резьбовой стержень 3/8 "X 24" 1

    Quick Ship

    CM-TR-3 Резьбовой стержень 3/8 "X 36" 1

    Производитель напрямую

    CM-TR-4 Резьбовой стержень 3/8 "X 48" 1

    Производитель Direct

    CM-TR-6 Резьбовой стержень 3/8 "X 72" 1 90 002 Прямо от производителя

    CM-TR-8 Резьбовой стержень 3/8 "X 96" 1

    Прямо от производителя

    CM-TR-HBS Подвесной кронштейн для стали 1

    Производитель Direct

    CM-TR-HBC Подвесной кронштейн для бетона 1

    Производитель Direct

    CM-FW-38 Шайба, оцинкованная, 3 / 8 " 1

    Quick Ship

    CM-HN-38 Шестигранная гайка, оцинкованная, 3/8" 1

    Quick Ship

    CM-RC- 38 Муфта штока, оцинкованная, 3/8 дюйма 1

    Непосредственно от производителя


    Эта конструкция якоря в виде шпильки позволяет легко осуществлять сквозное крепление и может устанавливаться в бездонных отверстиях. Анкер предварительно собран, чтобы обеспечить легкую и быструю установку. Размер анкера такой же, как размер сверла. Snake Tray провела всесторонние испытания, чтобы гарантировать высокую производительность в блочных, каменных и бетонных базовых материалах. Наша специальная выпуклая средняя часть с круглой и ромбовидной конструкцией отверстия предотвращает вращение анкеров в отверстии. При установке накладки якорь не выпадет.


    Для установки подвесных лотков для змеевиков эти предварительно нарезанные и гнутые резьбовые шпильки с желтым цинковым покрытием предназначены для установки на подвесных лотках.Все стержни изготовлены из высокопрочной стали 3/8 дюйма 10/24 в соответствии с ASTM A36 и доступны длиной 1 дюйм, 2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов и 8 дюймов. Стержни вставляются через запатентованные Snake Eyes ™ и фиксируются двумя шестигранными гайками 3/8 дюйма и одной плоской шайбой. Никаких дополнительных монтажных принадлежностей не требуется.


    Подвесной кронштейн для крепления с помощью пороха. Конструкция позволяет легко установить любую 8-миллиметровую систему крепления с порошковым приводом. Доступны как для стали, так и для бетона.Новый универсальный подвес, упрощающий подвешивание стержня с резьбой.

    Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?


    Вы также можете позвонить нам по бесплатному телефону 866-222-0030

    Устройство для модернизации кабельного лотка EZ

    Устройство для модернизации кабельного лотка EZ

    Устройство для модернизации кабельного лотка EZ Path быстро и легко восстанавливает существующие кабельные лотки до 100% визуального заполнения, восстанавливая противопожарные характеристики без необходимости в дополнительных противопожарных изделиях.Его двухэлементная конструкция устанавливается вокруг несоответствующих проходов кабельных лотков, восстанавливая характеристики пожаротушения и дыма.

    Стандарты испытаний

    ASTM E814 (UL1479)

    CAN / ULC-S115

    Одобрения третьих сторон

    Приложения

    Кабели

    Кабельный лоток

    Свойства

    Готовый продукт

    Вспучивающийся

    Низкое содержание летучих органических соединений

    Краска не подлежит замене

    Барьер

    Не требует обслуживания

    информация о продукте

    Функции

    Характеристики

    Информация для заказа

    Функции

    • Протестировано в стенах из бетона и гипсокартона
    • Доступны размеры для 12 дюймов.Кабельные лотки шириной от 304,8 мм до 457,2 мм (18 дюймов)
    • Протестированный кабель заполняет от 25 до 100%
    • Подходит для кабельных лотков типа лестницы и проволочной корзины
    • Безопасный оранжевый для легкой идентификации

    Характеристики

    Телекоммуникации | Университет Миссисипи

    Спецификации установки связи

    Этот документ определяет стандарты, используемые для установки услуги связи (внутренние и внешние) для голоса, видео, и услуги передачи данных для новых или отремонтированных зданий.В течение документ слово «должен» является обязательным. Где слово «предпочтительный» используется, мы хотели бы, чтобы это было сделано таким образом, и это ожидается в строительство нового дома. В этом документе делается попытка, как и возможно, убедиться, что все помещения для коммуникационного оборудования соответствуют требованиям EIA / TIA Стандарты. Для получения более подробной информации см. Соответствующий EIA / TIA. Стандарт. Вопросы относительно вышеуказанных требований следует направлять в Телекоммуникационный узел: (662) 915-5922.

    Ноябрь 2016 г. Редакция 11

    Содержание

    Раздел 1 - Включение и прекращение обслуживания
    Раздел для печати 1

    1.1 Общие
    1.2 Кабель
    1.3 Кабелепровод
    1.4 Люки
    1.5 Чертежи

    Раздел 2 - Коммуникационные помещения и кабельная разводка
    Распечатать Раздел 2
    2.1 Обзор
    2.2 Требования
    2.3 Кабель
    2.4 Стойки и панели
    2.5 Проводка
    2.6 Стойка для передачи голоса / данных и патч-панель

    Раздел 3 - Коммуникационные выходы - Внутри установки Электропроводка и кабельные каналы
    Раздел для печати 3
    3.1 Общие
    3.2 Расположение коммуникационных выходов
    3.3 Установка коммуникационных выходов
    3.4 Гнезда связи
    3.5 Кабельные каналы
    3.6 Кабелепровод
    3.7 Лестница / Кабельные / Проволочные лотки
    3.8 Open Top Cable Support and Rings
    3.9 Системы воздуховодов под полом

    Раздел 4 - Телевизионный кабель
    Раздел печати 4
    4.1 Общие
    4.2 Видео / проекционные устройства
    4.3 Классы высоких технологий

    Раздел 5 - Защита, заземление и соединение
    Раздел для печати 5
    5.1 Молниезащита
    5.2 Заземление
    5.3 Соединение

    Раздел 6 - Проверка, тестирование и документация
    Раздел 6 для печати
    6. 1 Инспекция работ
    6.2 Испытания
    6.3 Стандарты документации

    Раздел 7 - Тушение пожара
    Раздел для печати 7
    7.1 Общие положения

    Раздел 8 - Локальные сети
    Раздел для печати 8
    8.1 Общие
    8.2 Определение требований
    8.3 Тип проводки

    Раздел 9 - Глобальные сети
    Раздел для печати 9
    9.1 Системный дизайн

    Раздел 10 - Волоконно-оптическая технология
    Раздел печати 10
    10.1 Обзор
    10.2 Установка
    10.3 Технические характеристики

    Раздел 11 - Разные и особые ситуации
    Раздел 11 для печати
    11.1 Общие положения

    Раздел 12 - Кодексы, стандарты и правила
    Раздел 12 для печати
    12.1 Общий
    12.2 Агентства

    Раздел 13 - Легенды и символы
    Раздел для печати 13

    Раздел 14 - Контактная информация
    Раздел для печати 14

    Раздел 1 - ВХОД И ПРЕКРАЩЕНИЕ УСЛУГ - ЗА ПРЕДЕЛАМИ ЗАВОДА

    1.1 ОБЩИЕ ПОЛОЖЕНИЯ

      В этом разделе приведены необходимые инструкции для установки служебных входов в здания и информации для заделка кабелей, вводимых в здания.Обсуждаемые темы - это голос, данные и видео.
      Вся внешняя голосовая связь, данные, видеокабели, коммуникационные каналы и люки должны быть спроектированы и / или утвержден Телекоммуникационным центром университета.
    1.2 КАБЕЛЬ
    • 1.2.1 ОБЩИЕ ПОЛОЖЕНИЯ
      Предварительное согласование и согласование с Телекоммуникационным центром и заинтересованные стороны необходимы, когда ситуация требует кабель через любой канал связи.
      Все кабели, связанные с телекоммуникационными сетями университетского городка (телефон, данные, LAN, WAN, телевидение в кампусе и оптоволокно) должны быть подключены и отключены телекоммуникациями Центр или его уполномоченный.
      Все кабели, связанные с телекоммуникационными сетями университетского городка (телефон, данные, LAN, WAN, кампусное телевидение и оптоволокно) должны быть подключены и отключены Телекоммуникационным центром или его уполномоченным лицом.
      Все магистральные кабели, требующие сращивания, будут выполнены в соответствии с с текущим отраслевые стандарты. В спецификациях проекта будет указано, кто будет нести ответственность за поставку и установку магистральных кабелей и закрытие стыков.
      Не должно быть кабеля с напряжением выше 90 В переменного тока в рядах каналов связи.
      Примечание: Жесткий коаксиальный кабель для магистральных сетей CATV может выдерживать напряжение до 90 В переменного тока.
      Все витые пары кабели, входящие в здание, должны быть прекращены по защите блоки. Должны использоваться только газовые и твердотельные протекторы (см. спецификации в разделе 5). В спецификациях проекта будет указано кто будет нести ответственность за меблировку и установку протекторов.Блок заземления будет обеспечен на телекоммуникационной задней панели и подключен к основному электрическому заземлению для строительство.
      Ремонт или замена поврежденного кабеля - это ответственность стороны, виновной в причинении ущерба. Ремонт или замена будут производиться бесплатно для Университета. Ремонт поврежденных кабелей должен быть одобрен Телекоммуникационный центр.Обо всех повреждениях необходимо сообщать немедленно в Телекоммуникационный Центр. Планирование помещений и Администрация объекта также должна быть уведомлена о повреждениях из-за деятельность подрядчиков проекта.
    • 1.2.2 МАРКИРОВКА
      Все кабели в каждом люке идентифицируется по номеру кабеля, типу кабеля, количеству пары и конечная точка. Бирка должна быть из пластика. или другой подобный материал, предназначенный для использования в таком приложении.
      По возможности, весь оставленный кабель должен быть удален. из туннелей, люков и водоводов. Если это невозможно удалить брошенный кабель, он должен быть четко помечен как брошенный, с соответствующей маркировкой, как указано выше, и о нем необходимо сообщить Телекоммуникационный центр и управление объектами.
    • 1.2.3 АНТЕННА
      Самый низкий уровень напряжения университетов структурированная кабельная разводка находится под землей.Не допускается использование антенной проводки. установлен на территории кампуса, если не одобрен Телекоммуникациями Центр, планирование объектов и управление объектами. Информация должна можно получить в Центре телекоммуникаций со ссылкой на владение кабелями и опорами воздушной связи.
    1,3 ТРУБОПРОВОД
    • 1.3.1 ОБЩЕЕ
      C Размеры и количество на трубопроводе между зданиями определяется Телекоммуникационным центром. и будет доведена до сведения Отдела планирования и управления объектами. для включения в спецификации проекта.Минимальные требования описаны в следующих параграфах.
      A ll кампус здания должны быть подключены к ближайшему люку или новому люк.
      P Допуск и согласование с Телекоммуникационный центр, планирование объектов и управление объектами и другие заинтересованные стороны необходимы, когда ситуация требует внесения каких-либо изменений в систему кабелепровода.
      R epair или замена поврежденного кабелепровода является обязанностью сторона, участвующая в причинении ущерба и бесплатно для Университет. Любой ремонт поврежденных кабелепроводов должен быть одобрен Телекоммуникационный центр Обо всех повреждениях необходимо сообщать в Телекоммуникационный центр, планирование объектов и управление объектами немедленно.
      I Если планируется строительство соседнего дома в районе г. новостройка или реновация, коммуникации помещения следует размещать из помещения с основным оборудованием в новое или отремонтированное здание с внешней стороны здания на сторона соседнего дома.Технические характеристики будут такими же, как устанавливаемые для нового или реконструированного здания.
    • 1.3.2 ТРЕБОВАНИЯ
      Все новые объекты или потребуется ремонт для удовлетворения минимальных требований. Минимум канал передачи голоса, данных и видео, необходимый для каждого здания, должен быть 3 канала. По возможности, здания размером более 200 000 квадратные футы должны иметь два доступа к существующему кампусу удобства.
      Один (1), два дюйма, график 40, ПВХ и
      Два (2), четыре дюйма, график 40, ПВХ.
      Не более, чем эквивалент 180 градусов изгиба допускается в пробега, в том числе зачетов. Должны использоваться только подметальные машины 90-х заводского изготовления. Отводы отопительных труб НЕ допускаются ни по какой причине. Длина развертки должна быть не менее 36 дюймов или больше.
      Мул-лента с метражом маркеры должны быть установлены и привязаны к каждому внутреннему каналу и / или канал.Лента-мул также должна использоваться для внутренних помещений и внутренние каналы.
    • 1.3.3 ПОДЗЕМНЫЙ
      Весь подземный водовод, Берег канала и желоба должны быть армированными сталью и бетонными. (Минимум 3500 фунтов на кв. Дюйм) в оболочке из ПВХ SCH 40, если не указано иное. При переходе проезжей части необходимо использовать дополнительное армирование.
      Минимальное расстояние для каналов связи и питания воздуховодов в среде совместной траншеи составляет 12 дюймов (30 см) от хорошо утрамбованная земля.Все коммуникационные каналы также должны быть минимальными. 12 дюймов от паропроводов и конденсационных труб при пересечении перпендикуляр. Минимальная глубина заглубленных кабелепроводов и каналов составляет 36 дюймов ниже уровня земли или от нижней части дорожного полотна до верха воздуховода / кабелепровода.
      Жесткая сталь трубопровод, заключенный в железобетон, должен использоваться в любом место, подверженное злоупотреблениям, например, под плитами или фундаментом.
      Все необходимые меры предосторожности должны быть приняты подрядчик во время строительства, чтобы предотвратить скопление грязи, штукатурка или мусор во всех трубопроводах, трубопроводах, проточных каналах, фитингах и коробки.Все трубопроводы в полу, бетонные или ниже уровня земли, должны быть очистить от мусора и влаги перед тем, как протянуть провода. Для внутренней проводки коммуникаций установлены кабелепроводы. не находиться ниже уровня земли, где влага может просочиться через трубы.
      Все раскопки и раскопки на территории Университета Кампус Миссисипи должен быть одобрен отделом планирования инфраструктуры. и управление помещениями.
      При протягивании кабеля в существующих подземных каналах, внутренний канал устанавливается до полного заполнения воздуховода.Количество внутренних Количество устанавливаемых воздуховодов зависит от количества места в трубе. Все каналы и внутренние каналы должны быть герметизированы. Размеры внутренних воздуховодов определяется Телекоммуникационным центром.
      Перед протягиванием кабеля существующие подземные трубопроводы, в первую очередь должны быть установлены внутренние каналы. Количество устанавливаемых внутренних воздуховодов будет зависеть от количество места в кабелепроводе, если в нем уже есть кабель.Для достаточного количества внутренних каналов потребуется пустой трубопровод. установлены, которые заполняют водовод на полную мощность. Все каналы а внутренние каналы должны быть опломбированы. Диаметр трубы должен быть одобрен UM. Телекоммуникационный центр перед установкой. Все каналы маршруты должны быть утверждены перед установкой. Все каналы или банки воздуховодов должны быть предварительно проверены Телекоммуникационным центром UM. для заполнения, чтобы быть принятым.
    • 1.3.4 КОНДЕНСАЦИЯ
      Банки каналов должны быть размещены для дренажа в люки и подальше от входов в здания.
    • 1.3.5 TRAPS
      Все кабелепроводы, трубки, дорожки качения, воздуховоды и банки воздуховодов должны быть установлены таким образом, чтобы гарантировать против сбора конденсата. Трассы гоночной трассы должны быть устроены так, чтобы не было ловушек.
      Когда канал проходит через наружные бетонные стены любого объекта вход должны быть водонепроницаемыми.Обеспечьте трубные муфты в бетоне с 1/2 минимальное входное уплотнение дюйма.
      Все трубопроводы должны иметь водонепроницаемые соединения и иметь правильный уклон, чтобы они стекали в люк и подальше от входа в здание.
    • 1.3.6 ТИПЫ
      Газопровод и водопровод ни при каких обстоятельствах не использоваться в качестве кабелепровода.
      Для подземных систем кабелепровода принимаются три типа трубопроводов.В спецификациях проекта будут подробно описаны типы используемых кабелепроводов. в различных местах, охватываемых проектом.
      Жесткий трубопровод из оцинкованной стали с резьбовыми соединениями - Этот трубопровод устанавливается с железобетонным кожухом на участках подвержены злоупотреблениям.
      Кабелепровод из ПВХ, список 40 - Этот кабелепровод должен быть установлен с железобетонный корпус, если не указано иное.
      Оболочка воздуховода должна быть прямоугольной в поперечном сечении и быть минимальная толщина бетона три (3) дюйма вокруг любого трубопровода.Размер и расположение воздуховода должны соответствовать указанным в строительной документации. Кабелепровод и каналы должны заканчиваться раструбом у люка, объект или другой конечный пункт. Если стены траншеи нестабильны или ширина траншеи шире конверта, конверт должен формироваться по мере необходимости.
      Прокладки воздуховодов должны быть предусмотрены не более интервалов семь футов. Кабелепровод должен быть закреплен на трех (3) футы с интервалом в шесть (6) дюймов и на каждой распорке для предотвращения образования воздуховода плавает при укладке бетона.
      E каждый участок воздуховода выполняется непрерывной заливкой бетона. Сломанные наливы не допускается без письменного исключения из отдела планирования университета, Дизайн и конструкция, а также арматурный стержень №4 или более крупный выдвинут на двенадцать (12) дюймов за край конверта на конец каждодневной заливки и всех заглушек.

    1.4 ЛЮКИ
    • 1.4.1 ОБЩЕЕ
      Люки не должны быть меньше чем 6 футов шириной, 8 футов длиной и 7 футов высотой.
      Максимальная глубина всех люков должна составлять десять (10) футов от крышка люка до дна люка, если не утверждено иное от Телекоммуникационного центра.
      Крышка люка и отверстие должно быть круглым, диаметром 36 дюймов и выгравировано слово «Связь». Крышки люков не должны имеют утопленные ручки, которые можно выдвигать при необходимости. Должны использоваться крышки с насечками.Номер люка должен быть назначается телекоммуникационным центром или отделом управления.
      Максимальное расстояние между люками, подключенными в любой один пробег не должен превышать 400 футов. Выдвижные ящики
      будут использоваться только с согласия и разрешения Телекоммуникационный центр. Технические характеристики будут предоставлены установщик на основе использования.
    • 1.4.2 ИНТЕРЬЕР
      Все материалы, используемые в люк должен быть устойчивым к коррозии.Вся сталь должна быть оцинкованный или оцинкованный. Все стойки в люках должны быть оцинкованная или оцинкованная сталь.
      Люки должны иметь натяжные кольца напротив входа в канал на каждой стене.

    1.5 ЧЕРТЕЖИ

    • 1.5.1 ОБЩИЕ
      D получен на факультете физических наук Университета Миссисипи. Завод или телекоммуникационный центр, если таковой имеется.Обратитесь к любому вопросы, специально не рассмотренные в этом документе, Телекоммуникационный центр.

    Раздел 2 - ТЕЛЕКОММУНИКАЦИОННЫЕ КОМНАТЫ И ОКОНЧАНИЕ КАБЕЛЯ

    2.1 ОБЗОР

    • 2.1.1 ОПРЕДЕЛЕНИЕ
      Т эл. специальные помещения, в которых размещается телекоммуникационное оборудование и проводка. К этим комнатам предъявляются особые требования из-за характера, размер и сложность оборудования и электропроводки, размещенных в комната.
    • 2.1.2 ПРОСТРАНСТВО
      T здесь два разных типа телекоммуникационные комнаты в здании, каждая из которых поддерживает критические функции как часть электропроводки здания и системы связи. В общем, каждая комната должна быть достаточно большой. для размещения проводки и оборудования, на котором будет располагаться внутри них плюс дополнительное пространство для роста. Два типа комнаты бывают:
      • Зал телекоммуникационного распределительного оборудования (TDER), Главная распределительная рама (MDF) или главная кросс-коммутация (MC).MC здесь будет использоваться. Обычно в каждом здании есть только один MC. Эта комната может служить тем, что иногда называют комнатой узлов. и домашних коммутаторов данных, маршрутизаторов и связанных с телекоммуникациями электронных оборудование.
      • Коммутационный шкаф, промежуточная распределительная рама (IDF), Промежуточное кросс-соединение (IC), горизонтальное кросс-соединение или Телекоммуникационный зал (TR). Здесь будет использоваться TC.Там есть не менее одного ТК на этаж. Более одного ТК на этаже требуется, когда расстояние между оконечными проводами разъем связи и TC превышает 295 футов (90 метров).

      Рекомендуемый минимальный размер телекоммуникационной комнаты - 100 квадратных футов, а предпочтительные размеры этой комнаты - 10 х 10 футов. Площадь этого помещения ни в коем случае не должна быть меньше 100 квадратных футов, с минимальным размер любой стороны - 8 футов.В этом номере можно пользоваться телефоном. оборудование, сетевое оборудование и стойки. Телекоммуникационный узел должен связаться для окончательного утверждения размеров.

    • 2.1.3 ОБЩЕЕ
      Технические характеристики проекта будут указать, что персонал Телекоммуникационного центра или его уполномоченное лицо несут ответственность за оснащение, установку и прекращение разного рода коммуникационные кабели, стойки, панели и др. предметы, указанные в разделе 2.
      Все работы должны соответствовать с Национальным электротехническим кодексом, местными строительными нормами и правилами Стандарты управления объектами Университета Миссисипи.
      ПРИМЕЧАНИЕ: Комнаты связи могут отличаться в зависимости от размер здания, этажность, сдача в аренду характеристики и требуемые телекоммуникационные услуги. Учет будущих потребностей объекта и конца пользователи это необходимость.У Телекоммуникационного узла будет заключительный согласование габаритов помещения.
      Щиты электрические прочие чем те, кто обслуживает исключительно телекоммуникационную комнату в где он расположен, строго запрещены в телекоммуникациях. номера. Услуги, не связанные с телекоммуникациями, должны также быть запрещено в этих комнатах. Это включает, но не ограничено, услуги по уборке, склад припасов, ведомственные хранение и т. д.Никогда не будет исключения из этих ограничения. Панели пожарной сигнализации и безопасности не допускаются в телекоммуникационные комнаты.
      Фактор роста на 50 процентов должны быть встроены и предусмотрены в каждом стояке, если иное не указано; следовательно, любые кабельные или кабелепроводные работы, относящиеся к телекоммуникации должны быть разработаны и / или утверждены Телекоммуникационный центр. Технические характеристики проекта будут включать это фактор роста.
      Для облегчения правильного монтаж, прокладка и размещение кабелей, проводов, помещения оборудование и терминальные поля, телекоммуникационные шкафы должны быть расположены на каждом этаже, как можно ближе к середине здания и сложены друг над другом, если не указано иное проинструктирован или одобрен Телекоммуникационным центром. Архитекторы и инженеры должны уделять особое внимание телекоммуникациям. расположение шкафов для преодоления ограничений по расстоянию.Общая расстояние кабелепровода от выхода до TC или MC, когда MC также служит в качестве TC, не должен превышать 295 футов (90 метров) включая потерю прекращения.
      Каждый ПК или другой сингл устройство с сетевым подключением необходимо подключить обратно к ближайший телекоммуникационный шкаф в доме. В в телекоммуникационной комнате (ах) должно быть размещено все и только оборудование. непосредственно связанные с телекоммуникационными системами и их системы экологической поддержки.
      Чертежи "как построено" подаются подрядчиком проекта в Телекоммуникации. Сосредоточьте внимание на каждой работе после принятия. Эти рисунки будут использоваться телекоммуникационным центром и другими университетами Департаменты Миссисипи.

    2.2 ТРЕБОВАНИЯ

    • 2.2.1 ОБЩЕЕ
      Вся телекоммуникационная комната двери должны иметь одинаковый ключ и в соответствии с указаниями Администрации. технические характеристики.
      Дверные проемы должны быть спроектированы с минимальным размеры 3'-0 "на 6'-8" и должны открываться наружу в коридор.
      Полы должны быть герметизированы из бетона или плитки, ковролин запрещен.
      Помещения связи должны быть расположен выше любой угрозы затопления. Номера, расположенные в подвалах должен иметь слив в полу с принудительным дренажом, в противном случае отстойник должны быть предусмотрены насосы. Когда требуются отстойники, они должны быть подключенным к аварийному источнику питания.
      огнестойкость фанеру толщиной 3/4 дюйма необходимо механически прикрепить к стены, указанные в проектных спецификациях каждого Главного Помещение кросс-коммутации и телекоммуникационный шкаф. Огонь оценен крепление фанеры должно быть легко снимаемым. В Огнестойкая фанера должна быть окрашена двумя (2) слоями огнестойкости. стойкая краска нейтрального цвета. Огнестойкая фанера должна начинаются с четырех (4) дюймов AFF (над готовым полом) и заканчиваются 8'-4 "AFF.
      Рекомендуемая высота потолка минимальная 8'-6 ". Готовые потолки в телекоммуникациях не требуются. номера.
      Установите не менее 4 (четырех) 4-дюймовых втулок. между помещениями связи, с вытянутыми рукавами 4 (четыре) дюймы AFF. В зданиях с натяжными потолками, EMT для подключения телекоммуникационных шкафы вместе. Для зданий высотой более 4 этажей требуется увеличение минимального количества рукавов следующим образом:
      • 5-8 этажи: 8 рукавов этажи 1-4 / 4 рукава этажи 5-8
      • 9-12 этажи: 12 рукавов этажи 1-4 / 8 рукава этажи 5-8 / 4 рукава этажи 9-12

    • 2.2.2 ОКРУЖАЮЩАЯ СРЕДА
      Все телекоммуникации в комнатах должен быть установлен экологический контроль, чтобы поддерживать их в рабочем состоянии. окружающая среда в диапазоне температур от 65 до 75 градусов по Фаренгейту, при относительной влажности от 35 до 75 процентов непроводящие, 24 часа в сутки, 7 дней в неделю. Комнаты связи должны быть кондиционируется с обменом свежего воздуха на три (3) воздухообмена за час. Если HVAC необходимо отключить, вытяжка подключена к Для отвода тепла необходимо предусмотреть аварийное питание.Вообще система должна удалять 7000 БТЕ в час.
      Нет водопровода, HVAC или электропроводка должна проходить или быть непосредственно над любой телекоммуникационной комнатой.
    • 2.2.3 ЭЛЕКТРИЧЕСКИЙ
      Освещение должно быть четыре (4) Флуоресцентный тип стопы и обеспечивает минимум 50 FC на 3 футах над полом и подключаться к аварийному генератору при имеется в наличии.
      Не менее двух розеток переменного тока 240 В и четырех двойных дуплексных розеток необходимо обеспечить питание компонентов телефонной системы, компьютера интерфейсы, сетевая электроника и другие телекоммуникации требования.При разрезании фанеры выходы должны быть заподлицо. Расположение торговых точек будет определено при проектировании здания. сцена.
      Каждая двойная дуплексная розетка должна быть подключена к специальный автоматический выключатель. Каждая выделенная электрическая цепь должны быть типа 20 ампер, 120 В, 60 Гц. Все цепи должны быть привязаны к аварийный генератор при наличии. Все розетки должны быть промаркированы. с расположением панели и схемы.
      Все панели выключателей должны быть промаркированы и идентифицированы во избежание выключился по ошибке.Выключатели, обслуживающие телекоммуникационную комнату, должны быть оснащены запорными устройствами для предотвращения выключения.
    • 2.2.4 ЗАЗЕМЛЕНИЕ
      Все телекоммуникационные комнаты должен иметь заземляющую шину длиной 3 фута для ТС. и 10 футов длиной для МС. Оба должны быть 4 дюйма в ширину на 1/4 дюйма. дюйм толщиной с предварительно просверленными отверстиями под болты NEMA, размером и расстоянием. Эта шина должна быть прикреплена к основной системе заземления здания. с проводом не меньше меди №6 AWG.Заземляющий провод должен Не используйте кабельный лоток совместно с коммуникационными кабелями. Это может быть установлен в отдельном кабелепроводе, который можно присоединить к за пределами кабельного лотка для кабелей связи.
      Каждая точка распределения должна быть заземлена на заземление главного здания, Должны соблюдаться требования NEC и EIA / TIA 607.
    • 2.2.5 МАРКИРОВКА
      Связь, компьютер и телевизионные каналы должны быть четко обозначены на каждом перекрестке коробку, через окрашенный участок или с помощью наклеек для кабелепровода с указанием каждого участка кабелепровода:
      • Зеленый = компьютер и телефон
      • Желтый = телевизор
      • Оранжевый = оптоволоконный
      Все телекоммуникации Рамы для шкафов, основные рамы для кросс-коммутации и соединительные блоки должны быть правильно идентифицированы по месту назначения.
      Все стояки кабели должны быть правильно промаркированы индикаторами «от и до». Маркер должен представлять собой плоский кусок алюминия или пластика, перевязанный проволокой. этикетки. Эта маркировка должна быть постоянной и указывать:
      • The Origination (Кабель питается от основного кросс-соединения Комната №) в,
      • Пункт назначения (Телекоммуникационная № корм.).
      A ll пары кабелей для передачи голоса и данных в переходных кабелях или входной кабель должен быть подключен к соединительному блоку и идентифицированы.

    2.3 КАБЕЛЬ

    • 2.3.1 ОБЩЕЕ
      ПРИМЕЧАНИЕ. ВСЕ ГОЛОСОВЫЕ, КОАКСИАЛЬНЫЕ ДАННЫЕ И ЛЮБАЯ ПРОВОДКА СВЯЗИ ДОЛЖНЫ БЫТЬ СЛИВА НОМИНАЛЬНАЯ ВО ВСЕХ ОБЛАСТЯХ. Использование любой ПВХ проводки, применяемой для общение запрещено , если не утверждено в письменной форме от Центр телекоммуникаций и должен соответствовать стандартам и кодам NFPA и NEC.
      Фактор роста на 50 процентов должен быть встроен в стояк и предусмотрен, если иначе указано; следовательно, любые кабельные работы, относящиеся к телекоммуникации должны быть разработаны и / или утверждены Телекоммуникационный центр.Технические характеристики проекта будут включать это фактор роста.
      Все переходные кабели, идущие от главная комната кросс-коммутации с каждым телекоммуникационным шкафом должна быть на 100% терминированным в Главной комнате кросс-коммутации и в каждый телекоммуникационный шкаф.
      Каждый телефонный кабель и кабель станции передачи данных должны иметь не менее 4 пары; в некоторых случаях может потребоваться кабель большего размера. Телекоммуникации Центр проинформирует своего уполномоченного или подрядчика через проект. спецификации в таких случаях.
      Чтобы облегчить будущую прокладку кабеля, новая тяга тетива, привязанная с обоих концов, должна быть установлена ​​в кабелепровод. одновременно с втягиванием кабеля.
      Все установлено Кабели связи станции должны быть минимум медными 4 пары, 24 AWG UTP, Категория 6 (Enhanced), протестировано до 400 мегагерц для голоса и данные.
    • 2.3.2 КАБЕЛЬ ГОЛОСОВОЙ РАСШИРЕНИЯ
      Кабель-переходник для голосовой связи должен быть медным, 24 AWG UTP, категория 6.Вся станция и стояк кабель должен быть пропущен и удерживаться на месте D-образными кольцами в телекоммуникационные комнаты и / или с помощью проводов. Прекратить 66 CAT5e соединительные блоки. Размещение и управление блоками расположение щитов / релейной стойки будет указано Телекоммуникационный центр. Маркировочные полоски с количеством кабелей и домкрат ID должен быть установлен во всех случаях.
    • 2.3.3 КАБЕЛЬ ПОДЪЕМНИКА ДАННЫХ
      Все переходные кабели данных будут быть оптоволоконным кабелем, многомодовым и / или одномодовым тип.В случаях, когда волоконно-оптический кабель нецелесообразен, Должен быть установлен 25-парный кабель UTP категории 6, 24 AWG.

    • 2.3.4 ВОЛОКОННО-ОПТИЧЕСКИЙ РАЙЗЕР
      Волоконно-оптический вертикальный кабель должен состоять из 12 многомодовых жил. волокно и второй кабель, состоящий из 6 жил одномодового волокна, минимум. Окончание в MC и TC должно быть на стандартном оптоволоконном участке. панели с разъемами типа ST. Оптоволоконный стояк должен быть установлен в внутренний воздуховод, рассчитанный на стояк (3/4 дюйма I.D. мин). или многоячеечный канал ЕМТ.

    2.4 СТОЙКИ И ПАНЕЛИ

    • 2.4.1 ОБЩИЕ
      E Каждая точка распределения на щит телекоммуникационной комнаты должен быть обозначен как здание входная и / или этажная служебная панель.
      J всасывание / тяга коробки должны быть предусмотрены на любом участке кабелепровода длиной более 80 футов.
      Все голосовые терминалы в MC будут в стандартной комплектации. приподнятые 66 CAT5e соединительные блоки, смонтированные на релейной стойке или щиты.Все прекращения передачи данных в TC будут прекращены Разъемы CAT 6 RJ45 и вставлены в соединительные панели QuickPort установлен на релейных стойках. Где позволяет место, отдельно стоящие стеллажи должны быть установлены в MC и TC и на всех окончаниях следует устанавливать на стойки.

    ПЛАТЬЕ ИЗ ПРОВОДА 2.5

    • 2.5.1 ПРОВОДА ГОЛОСОВОЙ СТАНЦИИ
      D rop от телекоммуникационный кабельный лоток, связка и разводка неэкранированных группы голосовых пар к соединительным блокам 66 CAT5e , расположенным на релейная стойка.Организуйте и промаркируйте кабели последовательно пронумерованный заказ.
    • 2.5.2 ПРОВОДА ПАНЕЛИ ДАННЫХ
      D rop от кабельный лоток для телекоммуникационной комнаты, связка и маршрут к данным Патч-панель, расположенная на релейной стойке. Организуйте и обозначьте кабели в серийно пронумерованном порядке.

    2.6 СТОЙКА ГОЛОСОВ / ДАННЫХ И ПАНЕЛЬ ПАТЧЕЙ

      T o установить сетевые распределительные щиты и Для сопутствующего оборудования используется следующий метод установки.
      I n TC и MC, выступающие в качестве TC, содержащие данные заделки, установите две отдельно стоящие релейные стойки в указанных расположение. Расположите стойки так, чтобы было не менее трех (3) расстояние между ногами от передней части стойки до передней комнаты стены и три (3) фута от задней части стойки до стена комнаты, расположенная "против движения". Если ряд стоек должен быть установлен в телекоммуникационная комната, не менее двух (2) футов расстояние от крайней правой или крайней левой стойки до противоположной стена.Анкерные стойки к чистому полу. Заземлите стойку к шина заземления телекоммуникационного зала с медным проводом # 6 AWG.
      M Установите переходные блоки голосовой сети в крайний левый угол. начало стойки под блоком оптоволоконного интерфейса, если он установлен. Если модуль оптоволоконного интерфейса не установлен или должен быть установлен в будущее, начните сверху. Разложите блоки голосовой сети в по возрастанию последовательно пронумерованный порядок сверху слева направо снизу.
      W Разъемы для передачи данных на несколько этажей обслуживаются вне тот же TC или MC, служащий TC, панели QuickPort должны быть выложены и помечены следующим образом:
      • Будет выделена одна или несколько горизонтальных панелей на 48 портов. на каждый этаж. Ни при каких обстоятельствах не должно быть больше одного этажа. поделитесь секцией панели с 48 портами. Панели будут установлены с самый верхний этаж наверху стойки, а затем по убыванию заказать по этажам.
      • Для соответствия этой схеме могут потребоваться дополнительные стойки. Если Таким образом, самый верхний этаж будет расположен в самой левой стойке начиная снова с верха стойки, а затем по убыванию приказ.
      • Ярлыки на панели должны соответствовать ярлыкам разъемов, как описано в Раздел 3.1.2. Каждая 48-портовая секция панели должна быть помечена буквенное обозначение этажа.
      • Крайняя правая стойка зарезервирована для монтажа сети электроника и вспомогательное оборудование.
    • 2.6.1 УПАКОВКА НА ПОВЕРХНОСТНОЙ ЗАДНЕЙ ПЛАТЕ
      L вниз все пары проводов станции в серийно пронумерованных заказ от наименьшего серийного номера в верхнем левом углу до самый высокий серийный номер в правом нижнем углу.
      U se 66 CAT5e соединительные блоки. Проложите все кабели к быть пробитыми до этих блоков, начиная с самого левого края вниз к основанию щита, затем снова и снова до блока одевание кабеля под монтажные ножки.Закрепите крепление кронштейны к фанерному щиту с помощью Phillips # 10 x 3/4 дюйма винты с головкой.
      V OICE, 4 пары - используйте 66 CAT5e 100 пар 66 CAT5e блоков. Найдите перфорационные блоки на фанерной поверхности проводов. в области, обозначенной как Провода голосовой станции. Установить блоки в мода сверху / вниз и стыки прилегают друг к другу при установке слева направо. Пробейте четыре (4) неэкранированных пары на блокировать.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
      D ATA, 4 пары - Используйте устанавливаемые в стойку патч-панели QuickPort. Ударьте четыре (4) неэкранированные пары на разъеме RJ45.
      N ОТЕ: блоки / панели для заделки кабеля могут быть расположены на этаж выше или ниже пола, на котором находится станционный домкрат. расположена. В этом случае устанавливайте панели сверху / снизу.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
    • 2.6.2 РАЗЪЕМ И ПОДКЛЮЧЕНИЕ СТАНДАРТНЫХ ИЗДЕЛИЙ
      C связаться с телекоммуникационным центром для оборудования требуется для всех установок. Исключения или замены должны утверждается Телекоммуникационным центром.

    Раздел 3 - КОММУНИКАЦИОННЫЕ РОЗЕТКИ - ВНУТРИ ЗАВОД ЭЛЕКТРОПРОВОДКИ И ГОНКИ

    3.1. ОБЩИЕ

    • 3.1.1 ОБЗОР
      A ll телефон, данные, видео кабель станции должен быть непрерывным кабелем от TC для передачи голоса, данные, видео на выход. Все кабели станции будут не допускайте перегибов, потертостей и крутых перегибов. Любая потолочная плитка снятые подрядчиком для прокладки кабеля будут переустановлен в хорошем состоянии. Замена поврежденной плитки возможна. ответственность подрядчика бесплатно для университета.
      T Текущие и будущие потребности арендатора здания определит потребности в нескольких розетках. Финальное подтверждение для разводки домкратов возлагается на Телекоммуникации. Центр. На этапе программирования Телекоммуникационный Центр, проконсультировавшись с жильцом (жителями) здания, поставит домкрат макет, желаемый архитектором проекта для включения в спецификации проекта.
      Голосовые разъемы ll должны оканчиваться в сборках модульных разъемов CAT 6 с восемью (8) проводниками RJ-45. В голосовой разъем должен быть верхним портом (ами) на настенной панели. Если бы только один голосовой разъем, он должен заканчиваться в верхнем левом порту. Проволока цветовая кодировка должна соответствовать спецификациям EIA / TIA-568B.
      Гнезда данных ll должны оканчиваться на восемь (8) разъемов RJ-45. кондукторные модульные домкраты CAT 6 в сборе.Разъем данных должен быть нижний порт (отверстия) в настенной пластине. Если только один разъем для данных, он должен заканчиваться в нижнем левом порту. Цветовая кодировка проводов должны соответствовать спецификациям EIA / TIA-568B.
      A ll пар должны заканчиваться как на голосовых разъемах, так и на разъемах данных.
      Т он общая длина пути провода от вывода данных до блок телекоммуникационных комнат не должен превышать 295 футов (90 метров).Это важно для удовлетворения требований IEEE к Ethernet. 802.3. Обратите внимание, что в большинстве случаев ТК, в котором находится сеть электроника будет обслуживать разъемы для передачи голоса и данных на этаж, на котором он находится. Это необходимо учитывать при определении приверженности. на максимальную длину для проводки вывода данных.
    • 3.1.2 МАРКИРОВКА
      Каждый конец всех кабелей будет быть помечены в местах их прекращения.
      Все домкрат модули должны иметь цветовую кодировку для Университета Миссисипи стандарты, указывающие, что верхний левый разъем - голосовой (синий) и что нижний левый разъем - это данные (красный). Лицевая панель должна быть белый.
      Горизонтальные положения домкрата должны быть голосовыми слева и данные справа.
      D ual voice / data домкраты будут использовать одинарную или двойную лицевую панель пластина с голосовыми разъемами в двух верхних позициях, разъемы для передачи данных в две нижние позиции и пустые заполнители в запасных позициях.
      Все домкраты должны иметь идентификационные номера. как подробно описано ниже.
      Телекоммуникационный узел будет укажите диапазон идентификационных номеров, который будет использоваться для здание (я). По завершении проекта подрядчик по установке или уполномоченное лицо телекоммуникационного центра список домкратов используемые идентификационные номера, соответствующие им номера комнат, расположение в комнате и перфорированный блок или панель данных точки завершения.Идентификационные номера Джека у домкрата местоположения, также должны быть размещены на предоставленных чертежах. подрядчиком.
    • 3.1.3 ПРОВОДКА
      Проводка для голосовых линий должна быть СИНИЙ категории 6 или выше, как указанные в планах или спецификациях. Электропроводка для цепей передачи данных должен быть КРАСНЫЙ категории 6 или выше, как указано в планах, или Спецификация.

    3.2 РАСПОЛОЖЕНИЕ КОММУНИКАЦИОННОЙ РОЗЕТКИ

    • 3.2.1 МЕСТОПОЛОЖЕНИЕ И КОЛИЧЕСТВО
      Если только в противном случае, стандартная коммуникационная розетка (SCO) должна состоят из голосового разъема, разъема для передачи данных и двух запасных портов. Другой розетки связи могут быть установлены в зависимости от функции для этого конкретного офиса или комнаты.
      • Офисы преподавателей: два (2) SCO на каждого назначенного жителя. Розетки должны быть установлены на противоположных стенах. Любая стена больше чем 15 футов.по длине должен иметь выходы, равномерно разнесенные на интервалы не более 7 футов. Любая стена более 15 футов дюйма длина должна иметь выходы, расположенные равномерно друг от друга на расстоянии не более 7 фут. интервалы.
      • Канцелярия / Офисы персонала / Офисы аспирантов: Одна (1) SCO по месту нахождения каждого стола.
      • Конференц-залы: Одна (1) розетка SCO и одна розетка кабельного телевидения на комнату для помещений до 200 квадратных футов.Как минимум четыре (4) SCO и две розетки кабельного телевидения на комнату для помещений площадью более 200 квадратных футов. Один (1) ШОС располагается на каждой стене. Розетки кабельного телевидения будут напротив друг друга. Номера площадью более 500 квадратных футов должны иметь дополнительные розетки, равномерно расположенные на каждой стене. CATV розетку можно включить в запасной порт SCO.
      • Лаборатории: Один (1) SCO на каждое рабочее место. Одна стена ADA домкрат для установки высоты, расположенный внутри лаборатории рядом с дверным проемом для настенный телефон.Дополнительные требования к розетке будут определяется в зависимости от размера и на этапе разработки проекта.
      • Аудитории / Лекционные залы / Аудитории: Аудитории с обучающие станции должны иметь два (2) средства связи домкраты. Один для данных, один запасной. Видеокабель должен также быть установлен на учебной станции. Классы без обучающая станция должна использовать следующие инструкции для видео прокладка кабеля:
        • Количество домкратов: 1 Вместимость студентов: 1-15 студентов CATV Выходы: 1
        • Количество домкратов: 2 Вместимость студентов: 15-50 студентов CATV Выходы: 2
        • Количество домкратов: 4 Вместимость студентов: больше 50 студентов CATV Розетки: 4
      N ОТЕ: * Одна ТВ розетка в перед комнатой и еще один в потолке для проекционного ТВ.Если класс обозначается как класс высоких технологий, затем - класс высоких технологий. Требования Технического класса в Разделе 4. могут заменить CATV. требования к розетке, перечисленные выше.
      • Комнаты в общежитии: Один (1) разъем для передачи данных на обитатель или потенциальный обитатель каждой комнаты. Один (1) телефон домкрат на комнату. Одна (1) розетка кабельного телевидения на комнату. Локации будут быть определенным на этапах проектирования проекта.
      • Залы отдыха в общежитии: Одно (1) или несколько разъемов связи и одна (1) розетка кабельного телевидения в каждом салоне. Количество и расположение будет определено на стадии проектирования проекта.
      • Складские помещения: Одна (1) розетка связи на комнату. Два (2) розетки для комнат более 500 квадратных футов и одна (1) дополнительная розетка для каждых дополнительных 2000 квадратных футов.
      • Механические помещения: проконсультируйтесь с администрацией помещений.
      • В некоторых комнатах требуются выходы для подключения телефонов или устройства управления энергопотреблением.
      • Главная комната кросс-коммутации и телекоммуникационные шкафы: Один (1) коммуникационный разъем минимум на комнату.

    3.3 УСТАНОВКА КОММУНИКАЦИОННОЙ РОЗЕТКИ

    • 3.3.1 МОНТАЖ
      Используйте розетку с двойным блоком аналогично Steel City, номер детали 72171-3 / 4 или Телекоммуникации Центр одобрил аналог.При установке розетки в Стальная шипованная стена, используйте заднюю скобу. Используйте штукатурку Steel City кольца, номер детали 72-C13, (одинарная группа) или 72-C-17 (двойная группа) или аналог, одобренный Телекоммуникационным центром. это абсолютно важно, чтобы внутреннее отверстие соответствовало выходному отверстию монтажный корпус. Гипсовые кольца должны быть ровными и устанавливается заподлицо с готовой поверхностью. Для единого голоса / данных в розетках используется одинарное гипсовое кольцо.
      Розетки до монтироваться на стандартной для отрасли высоте и в положениях, если только иное указано в Планировании помещений и / или Телекоммуникационный центр. Стандартная монтажная высота выходы связи:
      • Стол 18 дюймов, AFF (над готовым полом) (одинарный гипсовое кольцо).
      • Настенное крепление для инвалидов 48 дюймов, AFF (гипсовая одинарная) только кольцо).
      • Класс высоких технологий (см. Раздел 4).
      • Кабель кабельного телевидения в классе, аудитории, вестибюле клиники или гостиной обычно устанавливается на высоте монтажа телевизора. Кабель CATV в офисах, комнатах общежития или конференц-залах должно быть включен в розетку связи.
      ПРИМЕЧАНИЕ: Электрические розетки должны быть предусмотрены для телевизоров и проекционных устройств. по подрядчику.

    3.4 РАЗЪЕМЫ СВЯЗИ

    • 3.4.1 У каждого домкрата улучшенные компоненты категории 6 должен быть установлен. Для каждой пары кабелей используется рама Panduit 106. обязательный. Все распределительные коробки и распределительные коробки на каждом гнезде рабочей станции должна быть не менее 2-1 / 8 дюймов в глубину. Если установка выполняется в одной группе ЕМТ или коробка для макияжа, необходима одинарная лицевая панель. Если установка в коробку с двойным бандажом, лицевая панель с двойным бандажом нужный.
    • 3.4.2 Вставки кадров данных Panduit 106 должны использоваться в корпус разъема. Должны использоваться одиночные или двойные пластины. для голоса, а для данных должны использоваться расширенные вставки Категории 6. Если вставка не требуется, должна быть установлена ​​заглушка. Часть Номера вкладышей следующие:
      • Красные вставки категории 6 Panduit CJ688TPRD
      • Синий Вкладыши категории 6 Panduit CJ688TPBU
      • Вставки-заглушки Panduit CMFBAxx
      • F81 Соединитель цилиндра сращивания CMFBAxx
      Примечание: xx - это обозначение цвета в соответствии с лицевой панелью и 106 рамок.
    • 3.4.3 Голос (синий) слева; Данные (красный) на справа 106 кадров.

    3.5 ПУТИ ЭЛЕКТРОПРОВОДКИ

    • 3.5.1 ОБЩЕЕ
      T o Избегайте электромагнитного помех (EMI), все пути должны обеспечивать зазор на наименее:
      • 4 фута (1,2 м) от двигателей или трансформаторов
      • 1 фут (0.3 м) от кабелепровода и кабелей, используемых для электрических распределение мощности
      • 5 дюймов (12 см) от люминесцентного освещения или линий электропередач над 2 кВА и до 24 дюймов от любой линии электропередачи мощностью более 5 кВА.
      I в общем, проложены коммуникационные кабели отдельно или на расстоянии нескольких футов от силовых кабелей. По аналогии, коммуникационные кабели проложены вдали от крупных двигателей, генераторы, индукционные нагреватели, аппараты для дуговой сварки, рентгеновское оборудование и радиочастотные, микроволновые или радиолокационные источники.При любой возможности, дорожки должны пересекаться перпендикулярно флуоресцентному освещению и электрические силовые кабели или трубопроводы.

    3,6 ТРУБОПРОВОД

    • 3.6.1 ОБЩЕЕ
      Все кабельные работы должны соответствовать требованиям Национального электротехнического кодекса.
      Вся проводка для передачи голоса, данных и видео внутри помещений должна быть защищена металлический канал или другие средства, такие как проволочная форма или желоба в пол.Алюминий неприемлем в едких средах. Пластиковые молдинги для поверхностного монтажа недопустимы в любом заявление. Труба EMT или металлический корпус для поверхностного монтажа должны быть используется для всей внутренней проводки. Все каналы должны быть скрыты как только возможно.
      Не более двух эквивалентов (2) Допускаются изгибы на 90 градусов на участке между распределительными коробками или тянуть ящики.
      (LB) разрешены.
      Вход в распределительные коробки или распределительные щиты должен быть рядом с углами или прямо напротив друг друга.
      T Следует использовать кабель камеры статического давления вместо кабелепровода. определяется в индивидуальном порядке. Телекоммуникационный центр должен свяжутся для утверждения.
      В капитальном ремонте и новые строительные проекты, где главная комната кросс-коммутации и Телекоммуникационные шкафы не согласованы, договор должен быть включать положения для установки четырех (4) стояков (4 минимальный диаметр в дюймах) от MC до каждого TC.Натяжная струна и соответствующая распределительная коробка также должна быть предусмотрена в каждом кабелепровода для облегчения будущей прокладки кабеля (ов).
      Для уменьшения электромагнитных помех все кабелепроводы в плите должны иметь минимальную из оцинкованной стали 1 1/4 дюйма с резьбовыми соединениями. Все исключения должны быть определены на этапе проектирования проект и подлежит утверждению телекоммуникационной Центр.
      Все рукава должны выступать на четыре (4) дюйма AFF и ниже и быть закрытым с обоих концов. Координировать с Телекоммуникационный узел по количеству кабельных каналов, входящих в средство.
      Длина горизонтального участка кабелепровода не должна превышать 80 футов между тяговыми ящиками.
      Кабель для телефона или компьютерные розетки должны быть заключены в двухконтактную коробку. Стали Город, каталожные номера 52151-1, 72151-1, 52-C-17 или 72-C-17 для одного (1) дюйм с двойным гипсовым кольцом и 52151-3 / 4, 72151-3 / 4, 52-C-13 или 72-C-13, для 3/4 дюйма с одинарным пластиковым кольцом.Телекоммуникационный центр утвердил аналоги Стального города могут использоваться номера деталей.
      Все выходы связи должен быть кабелепроводом не менее 3/4 дюйма с минимумом изгибов от выход к кабельному лотку, кабельному каналу или homerun прямо к телекоммуникационная комната. Кабелепровод в исходное положение требуется, когда доступ к кабельной трассе над потолком затруднен. Примеры потолки, где требуется кабелепровод, включают сухие стены и переплетение потолочной плитки.Вытяжные ящики необходимо устанавливать каждые 180 градусов или 80 футов длины кабелепровода. См. Раздел 4. о кабелепроводе. Требования к установке для розеток High Tech Classroom.
    • 3.6.2 ОБЪЕМ КАБЕЛЯ
      Трубопровод должен быть размер в соответствии с отраслевыми стандартами для телекоммуникаций методы распространения. Такие инструкции можно найти в здании Международная отраслевая консалтинговая служба (BICSI) Руководство по методам распределения телекоммуникаций.

    3,7 ЛЕСТНИЦЫ / КАБЕЛЬНЫЕ / ПРОВОДНЫЕ ЛОТКИ


      I. ОБЩИЕ ПРОИЗВОДИТЕЛИ: При соблюдении требований поставлять продукцию следующие:
      • A. WBT, LLC .., 115 Harting Road, Centralia, IL 62801.
        Телефон: (618) 918-3821.
        (бесплатно): (888) 492 8729.
        Факс: (618) 918 3825.
        Веб-сайт: www.wbtray.com
        Эл. Почта: [email protected]
      • Б. [Одобренные заместители: выберите одно из следующих, если это применимо.]
        1. [Hoffmann]
        2. [Чатсворт]
        3. [Хаббелл]

      II. МАТЕРИАЛЫ И ОТДЕЛКА:

        A. Материалы кабельного лотка: выберите один из следующих:
          1. [Проволока из углеродистой стали, ASTM A 510, марка 1008. Проволока сваренная, гнутая и обработанная после производство.]
          ИЛИ
          2.[Проволока из углеродистой стали, ASTM A653, непрерывная гальванизация перед изготовлением.] Дополнительные отделка не требуется.
        Б. Отделка кабельного лотка:
          1. Обработка проволоки из углеродистой стали после сварки и гибка сетки; выберите один из следующих вариантов:
          • a. [Электроосажденное цинкование: ASTM B 633, Тип III, SC-1.]
          • г. [Горячее цинкование после изготовления: ASTM A 123.]
          • г.[Порошковое покрытие:]
            1) [Обработка поверхности порошковым покрытием черного цвета.
            2) [Специальная цветная порошковая обработка поверхности.
          2. Обработка проволоки из нержавеющей стали: в соответствии с ASTM B 380.

        C. Кабельный лоток состоит из сплошной жесткой сварной стали. система управления кабелями из проволочной сетки, позволяющая непрерывно вентиляция кабелей и максимальное рассеивание тепла, с UL Классифицированные стыки, в которых лоток действует как заземление оборудования Дирижер (EGC).Кабельный лоток из проволочной сетки будет иметь непрерывную Верхний провод с Т-образной сваркой для защиты изоляции кабеля и монтажников. Все поперечные провода должны быть выполнены из проволоки WBT SHAPE для максимальной поддержки.
        D. Обеспечьте стыки, опоры и другие необходимые фитинги. для полной, непрерывно заземленной системы.
        • 1. Сетка: 2 x 4 дюйма (50 x 100 мм).
        • 2. Длина прямого участка: 118 дюймов (3000 мм).
        • 3. Диаметр проволоки: 5 мм и 6 мм, как указано производителем.
        • 4. Сплошной верхний провод T-Weld для защиты изоляции кабеля и рук монтажников.
        • 5. Фитинги: Фитинги для кабельных лотков из проволочной сетки изготавливаются на месте из прямых секции лотка, в соответствии с инструкциями производителя и п. 2.3.
        • 6. Размер кабельного лотка:
            а. Глубина: Глубина кабельного лотка будет (если иное не показано на чертежах):
            1) [2 дюйма]
            2) [4 дюйма]
            3) [6 дюймов]
            4) [8 дюймов]

            г.Ширина: Ширина кабельного лотка будет (если иное не показано на чертежах):
            1) 2 [дюймы (50 мм)]
            2) [4 дюйма (100 мм)]
            3) [6 дюймов (150 мм)]
            4) [8 дюймов (200 мм)]
            5) [12 дюймов (300 мм)]
            6) [18 дюймов (450 мм)]
            7) [20 дюймов (500 мм)]
            8) [24 дюйма (600 мм)]

            г. Длина: длина секции кабельного лотка будет 118 дюймов. (3000 мм), если иное не показано на чертежах.
            г. Коэффициент заполнения: кабельный лоток можно заполнить до [40%] [50%] [60%] [100%] от общего объема заполнения. Подберите размер кабельного лотка с учетом будущих изменений или дополнений в кабельной разводке.
      • 3.7.1 ОБЩЕЕ
        A Все лестничные лотки должны быть разработан для подключения всех типов коммуникационных кабелей, следовательно, любые кабельные работы, относящиеся к телекоммуникациям должен быть разработан и / или утвержден Телекоммуникационным центром.
        T Минимальные размеры лотка лестницы должны составлять 12 дюймов в ширину и 4 дюйма в глубину. В некоторых случаях только тогда, когда указано в технических характеристиках конструкции, ширина 6 дюймов на 3 дюйма может использоваться глубокий лоток.
        C контрактные документы должны показать поперечное сечение канала связи или кабельного лотка. В на чертеже должна быть указана ссылка на другие коммуникации в здании.
        Кабелепроводы ll, оканчивающиеся на кабельном лотке, должны легко доступный.Избегайте заканчивания кабелепроводов на лотке в местах, недоступен для съемной потолочной плитки или потолочной панели доступа. Все кабелепроводы, которые должны быть подключены к кабельному лотку, должны быть подключены в соответствии со спецификациями производителя и должны встречайте NEC.
        C рассмотрение может быть дано для прокладка кабелей других типов в лотке с лестницей для предотвращения помехи на неэкранированных кабелях.Место такой установки утверждается Телекоммуникационным центром.
        L сумматор лоток (кабельный лоток) или проволочный канал должен поддерживаться сквозной резьбой. стержни в форме трапеции. Опоры для кабельных лотков размером более 12 дюймы по ширине должны быть установлены в соответствии с спецификации производителя. Опоры для кабельных лотков 12 дюймов или меньше могут быть дальше друг от друга, но должны соответствовать требованиям производителя требования к установке.Единая опора недопустима. Все опоры должны быть прикреплены к вышеупомянутой строительной конструкции.
        T телекоммуникационный центр или его уполномоченное лицо не будет проложите любой кабель или выполняйте любые работы, пока не будут сделано в соответствии со спецификациями.
      • 3.7.2 МОНТАЖ
        C Подносы должны поддерживать зазор не менее шести (6) дюймов от препятствий над лотком и минимум восемь (8) футов AFF.Лотки должны обеспечивать доступ через самый прямой путь ко всем выходам связи на этаж.
        Я установил заводскую подметальную машину 90-х годов на все повороты. Использовать конец заделки лотка, где провод падает на стены, чтобы Предотвратить ссадины и порезы на краях металлического поддона. Используйте трапецию Рекомендуемый производителем способ монтажа кабельного лотка с подвешиванием размер allthread. Прикрепите всю резьбу к потолочным анкерам, не допуская загибается по всей нити.Поддерживайте кабельный лоток таким образом на каждом соединение секций и от пяти (5) футов до шести (6) футов промежутки (средний пролет) между суставами. По возможности лоток не должно быть ближе шести (6) дюймов от конструкции. потолок, воздуховоды или трубы, учитывая все другие возможные препятствия. На расстоянии не менее 5 дюймов от источника света, особенно люминесцентное освещение, требуется.

      3.8 ОПОРЫ И КОЛЬЦА ОТКРЫТОГО ВЕРХНЕГО КАБЕЛЯ

      • 3.8.1 ОБЩЕЕ
        3.8.1.1 Все кабельные опоры с открытым верхом (J-образные опоры) и кабельные кольца должны быть подвешены или прикреплены к структурный потолок или стены с оборудованием или другим приспособления для установки, специально разработанные для поддержки их веса. При использовании J-образные опоры или кабельные кольца должны располагаться на 48-60 °. дюймовые центры для адекватной поддержки и распределения кабелей масса.Эти типы опор обычно могут вмещать до пятидесяти Кабели диаметром 0,25 дюйма.

        3.8.1.2 Для больших количеств кабели, которые собираются в телекоммуникационных шкафах, обеспечивают кабельные лотки или другие специальные опоры, специально предназначенные для спроектирован так, чтобы выдерживать необходимый вес и объем кабеля.

        3.8.1.3 Крючки и ремни должны быть прикреплены к элементам конструкции. с застежками, соответствующими материалу.Шурупы по дереву или лаг для дерева следует использовать болты, шурупы для дерева с пластиковыми анкерами должны использоваться для штукатурки и бетона, а саморезы должен использоваться для листового металла. Резьбовые металлические крючки, прикрепленные к также допустимы резьбовые анкеры.

        3.8.1.4 Unistrut может быть используется там, где это необходимо, для поддержки больших пучков кабелей или для предоставить точки крепления для EMT, металлического макияжа или Panduit дорожка качения.Пневматические подвески Unistrut должны устанавливаться с резьбовыми якоря.

        3.8.1.5 Большие крюки, которые выдерживают вес многие кабели должны быть прикреплены с помощью болтов, металлобетон анкеры, либо металлические анкеры с эпоксидной смолой. Якоря должны выдвигаться в монтажный материал минимум на 3 дюйма.

        3.8.1.6 Ремни и крючки должны быть большего размера, чтобы дополнительные кабели могли легко будут установлены в будущем.Крючки и ремни не должны быть заполнены до отказа. более 75% емкости.

        3.8.1.7 Крючки или ремни должны быть установлен на расстоянии не более четырех футов друг от друга. Более близкий интервал может быть необходим в областях, где кабели проложены по углам или в непосредственной близости от других механических электрических систем.

        3.8.1.8 В особых случаях, когда площадь над подвесными потолками имеет препятствия и крепление ремней к потолку затруднено или невозможно, ремни можно прикрепить к металлическим зажимам, установленным на проволочные вешалки, удерживающие потолочную решетку.

        3.8.1.9 Когда кабели проложены в стене, коробка не требуется, но монтажный кронштейн должен быть надежно закреплен в стене.

        3.8.1.10 Все распределительные коробки и распределительные коробки на каждом гнезде рабочей станции должна быть не менее 2-1 / 8 дюймов в глубину. Эта глубина требуется для подключайте к разъему повышенной категории 6 (CAT6). Когда ящик используется как как домкрат, так и тяговый ящик, минимальная глубина коробки должна составлять 3-1 / 8 дюйма.Если в коробке установлено оптоволокно, необходимо установить удлинительную пластину Ortronix. использоваться.

        3.8.1.11 В случаях, когда ЕМТ (металлический трубопровод) все пустые трубопроводы должны иметь натяжную струну. Коробка тяги, коробка сращивания или точка вытягивания, содержащая натяжные струны в каждом направление должно быть установлено для любого пути с ограничениями, где имеется более двух изгибов на 90 градусов, обратный изгиб на 180 градусов или длиной более 100 футов.

        3.8.1.12 Кабель в открытом состоянии готовые участки должны быть установлены в кабельных каналах, таких как кабелепровод EMT, металлический макияж, или пандуит.

      3.9 СИСТЕМА ПОДПОЛЬНЫХ КАНАЛОВ

      • 3.9.1 ОБЩЕЕ
        T его тип дорожки качения должен быть используется минимально любой ценой. При проектировании системы необходимо соблюдать осторожность. при этом будут учтены требования к электричеству и связи. Во всех местах должно быть достаточное электричество.С правильное планирование, можно установить адекватную систему, но это обескуражен.

      Раздел 4 - ТЕЛЕВИЗИОННЫЙ КАБЕЛЬ

      4.1 ОБЩИЕ ПОЛОЖЕНИЯ

      • 4.1.1 ОБЩИЕ
        P технические характеристики проекта будут указать, кто будет нести ответственность за меблировку, установку и завершение различных типов коммуникационных кабелей, розеток, панели и другие компоненты, указанные в этом разделе.Пока не иначе указано, персонал телекоммуникационного центра или его уполномоченный будет нести ответственность.
      • 4.1.2 МАРКИРОВКА
        T подъемные кабели должны быть четко идентифицируется по окрашенному участку или с помощью кабелепровода наклейки с указанием каждого участка кабелепровода; Желтый = телевизор.
      • 4.1.3 КАБЕЛЬ
        4.1.3.1 Максимальное расстояние кабеля не должно превышают 90 метров (295 футов) или меньше.Если длина любого кабеля (RG6) внутри превышает ограничение 90 метров, дополнительные должны использоваться помещения с оборудованием связи.
        4.1.3.2 Кабель используемый тип: RG6, экранированный, 60-77%, оплетка, 75 Ом, коаксиальный Кабель. Его можно найти в Either Times Fiber или CommScope. Раз Волоконные детали # - 02360 - Стандарт T660-VB. Части CommScope # F677TSV.
        4.1.3.3 Разъем RG-6, LRC AUGAT SNAP-N-SEAL Номер детали SNS6.Два инструмента, которые потребуются для подготовки кабеля и Сожмите соединитель на поверхности, Инструмент для сжатия Деталь №: SNSUTL. Инструмент для подготовки коаксиального кабеля Номер детали CST596.
        4.1.3.4 500 ИЛИ ½ ОСНОВНОЙ КАБЕЛЬ: кабель 0,500 проложен от подвала до первый этаж, где он будет вырезан, оставив 6 футов хвоста. Кабель при выходе с первого этажа также будет 6 футов хвост, это будет повторяется в каждой комнате связи до верхнего этажа, где 1 - 6-футовый хвост завершит процесс.Этот кабель имеет минимальный изгиб радиусом 30 дюймов. Причина в том, что алюминиевый экран будет перерыв. 4.1.3.5 Номера деталей коаксиального кабеля: Номер детали для .500 Коаксиальный кабель проложен внутри здания от этажа до этажа. Times Fiber - это T10500JX или CommScope PIII 500 JCA. Часть # для кабель проложен снаружи здания от постамента до Здание CommScope PIII 500 JCASP
        T выходное отверстие кабель должен быть коаксиальным с четырьмя экранами типа RG-6 / U 75 Ом.
        T Кабели для подъемных стоек в многоэтажных зданиях или здания с подвальными МК и ТК первого этажа должны быть 0,5 дюйма жесткий алюминиевый кабель (Hard-Line) или одномодовое волокно.
        C Кабель для установки вне помещений ATV для всех туннелей и под землей кабелепровод должен быть жестким алюминиевым кабелем 0,5 дюйма (жесткое) или одномодовое волокно.
      • 4.1.4 РОЗЕТКИ
        E Каждая ТВ розетка может обеспечить видеовозможности и обычно заканчиваются вилкой типа F. разъем на стандартной настенной пластине или встроенный в многопортовая лицевая панель.Требования клиентов будут переданы Телекоммуникационный центр.
        E Каждая розетка должна быть дома бегите к ближайшему телекоммуникационному шкафу.

      4.2 ВИДЕО / ПРОЕКЦИОННЫЕ УСТРОЙСТВА

      • 4.2.1 ОБЩЕЕ
        Информационные технологии Учебное пособие Технология должна предоставить спецификации и кабельные детали для проекционные устройства и / или мониторы.
        Проекционные устройства крепление потолочного или настольного типа.В каждом случае трубопровод должен быть подключенным к передней части классной комнаты или контрольной зоны.

      4.3 ВЫСОКОТЕХНОЛОГИЧЕСКИЕ КЛАССЫ

      • 4.3.1 ОБЩЕЕ
        I Информационные технологии Учебная технология должна предоставлять спецификации для установка кабелепровода и розетка (и), необходимые для обозначенного помещения как класс высоких технологий.
        A Магазин высоких технологий обеспечит подключение голоса, данных, видео, аудио и устройства управления.
      • 4.3.2 МАРКИРОВКА
        E Каждый конец всех кабелей (UTP, коаксиальный кабель, оптоволокно, аудио и т. д.), и все пары будут помечены своими места завершения.
      • 4.3.3 ПРОВОДНЫЕ / ВЫХОДНЫЕ КОРОБКИ
        I В общем, должен быть предусмотрен следующий канал:
        • Распределительная коробка для начальной школы высоких технологий (4 "X4" X3 ") спереди кабельный лоток комнаты или учебной станции до холла
        • Две 1-дюймовые розетки для начальной школы высоких технологий, прикрепленные к потолку ящик (6 "X6" X4 ") обслуживающий видеопроектор
        • Одна 2-дюймовая розетка Primary Tech Classroom для двух аудиовыход ящики (стандартная розетка) для обслуживания стереодинамиков и / или настенный монитор
        • Один 3/4 дюйма на аудиовыход
        T Расположение и необходимость каждого будет определена во время окончательного проектирования, исходя из предполагаемая функция помещения.В комнате всегда будет один основной выпуск High Tech Classroom.
      • 4.3.4 КАБЕЛЬ
        T Голосовой кабель UTP должен каждый должно быть четыре (4) пары категории 6, кабель 400 мегагерц (минимум).
        T Кабель данных и запасной кабель UTP должны состоять из четырех (4) пар. категория 6, кабель 400 Мегагерц (минимум).
        T он видео кабели будут коаксиальными с четырьмя экранами RG6 / U.
        T волокно будет 62.Многомодовое дуплексное волокно 5/125 - одна (1) пара на выход.
      • 4.3.5 РОЗЕТКИ
        T Выход связи будет содержат разъем EIA / TIA-568B для передачи голоса, разъем EIA / TIA-568B для данных, разъем EIA / TIA-568B для запасных, разъем F для приема видео, 1 пара оптоволоконных кабелей с коннекторами ST для будущих данных и видео требования и заготовка-наполнитель для будущего домкрата требования.
      • 4.3.6 ПАТЧ-ПАНЕЛИ И ТЕРМИНАЦИИ
        T he High Кабели Tech Classroom должны заканчиваться в MC или TC как следует:
        • Voice 4 пара категории 6 - voice 66 CAT5e перфорированный блок
        • Данные 4 пары категория 6 - панель данных
        • Запасные 4 пары категории 6 - панель данных
        • Коаксиальный кабель с четырьмя экранами RG-6 / U - гнездовой разъем типа F, спиральный и провода связаны или оканчиваются на ответвлении
        • Волоконно для передачи данных / видео (1 пара) - ST со спиральной и оконечной нагрузкой в ​​ПФР.(Оптоволоконный интерфейс)
        ПРИМЕЧАНИЕ: Голос категории 6 должен завершаться перфорированным блоком голоса 66 CAT 5E.

      Раздел 5 - ЗАЩИТА, ЗАЗЕМЛЕНИЕ И СОЕДИНЕНИЕ

      5.1 ЗАЩИТА ОТ МОЛНИИ

      • 5.1.1 ОБЩИЕ
        L молниезащита телекоммуникационные средства необходимы. В то время как федеральные и должны соблюдаться государственные стандарты, местные условия могут потребовать дополнительное исследование и / или изменения для встречи с сайтом, оборудование, экологические требования или требования безопасности.
        N EC Статьи 250 «Заземление» и 800 «Цепи связи» охватывают общие требования к заземлению, соединению и защите электрические и коммуникационные цепи. NFPA 78 "Lightning Защита »касается зон защиты и других предметов, которые выгодный.
        A ll кабели (включая заземление на земельный участок) внутри здания и подъездные помещения должны быть установлен с защитой от молнии и скачков напряжения через заземление и склеивание.
      • 5.1.2 МАТЕРИАЛЫ
        T три наиболее часто использованные молниеотводы перечислены ниже. Проконсультируйтесь Телекоммуникационный центр для определения наиболее соответствующая защита для состояния.
        • AT&T Protector - AT&T, номер детали 189B1-25 для 25 парная защита
        • AT&T Protector - AT&T, номер детали 189B1-50 на 50 парная защита
        • AT&T Protector - AT&T, номер детали 189B1-100 для 100 пар
        U se AT&T, номер детали 3B1E-W, газ защитные модули.
        H номер детали omaco 50M-201 -____ 19 должен быть предусмотрен стоечный монтаж. (ITCS укажет номер детали суффикс, необходимый для конкретного приложения.)
        R ELTEC Блок защиты - номер детали R66P25QCVS. Газовая защита модуль должен быть AT&T, номер детали 3B1E-W.
        U se AT&T, каталожный номер 110ANA1-06 для одиночных подключений 6-парного или меньше. Используйте газозащитные модули AT&T, номер по каталогу 3B1E-W.

        5.2 ЗАЗЕМЛЕНИЕ

      • 5.2.1 ОБЩИЕ ПОЛОЖЕНИЯ
        A ll заземление MC должно использовать одноточечная схема от главного трансформатора здания. EIA / TIA Необходимо соблюдать 607 требований.
        A ll щиты должны быть связаны с общей землей.
        Кабель стояка ll должен быть экранированы и должным образом заземлены на землю через средства заземления, предусмотренные в MC (Главная комната кросс-коммутации).
        Блоки защиты ll должны быть подключены к шина заземления задней панели с использованием медного провода стандарта NEC 6 AWG.

      5.3 СВЯЗЬ

      • 5.3.1 ОБЩИЕ ПОЛОЖЕНИЯ
        B Материал должен быть прочным, сильный и с низким импедансом для обеспечения непрерывности электрического тока. Необходимо соблюдать требования EIA / TIA 607.
        A ll трубопровод оконечные устройства кабельных лотков и кабельных каналов должны быть механически крепится к зажимам лотка или аналогичным.Кабельный лоток или провод путь должен быть заземлен к системе заземления главного здания с провод диаметром не менее 6 AWG.
        A сопротивление 0,001 Ом или меньше указывает на качественное соединение и требуется согласно Международному консалтинговому агентству Building Industry Consulting Services (BICSI) Руководство по методам распределения телекоммуникаций.

      Раздел 6 - ПРОВЕРКА, ИСПЫТАНИЯ И ДОКУМЕНТАЦИЯ

      6.1 ОСМОТР РАБОТЫ

      • 6.1.1 ОБЩЕЕ
        Телекоммуникационный центр или его уполномоченные должны иметь доступ к строительным площадкам.
        Чтобы телекоммуникационный центр мог проверять телекоммуникационные объекты работают, подрядчик должен:
        • Предоставьте график выполнения установки телефонные кабельные каналы и пространства выделены отдельным элементом.
        • Немедленно уведомлять телекоммуникационный центр о любых изменениях в архитектурных чертежах и / или планах, влияющих на телекоммуникации.
        • Обеспечьте надлежащий доступ к объектам для проверок.
        • Извещать телекоммуникационный центр о готовности любых работ осмотр.
        ПРИМЕЧАНИЕ: Все подземные работы должны быть проверены и утверждены Телекоммуникационный центр до того, как участок будет засыпан грязью или конкретный. Непроведение проверки работы влечет за собой обнаружение площадь за счет подрядчика.

      6.2 ТЕСТИРОВАНИЕ

      • 6.2.1 ОБЩЕЕ
        T Подрядчик должен представить Телекоммуникационный центр, будет использоваться подробная процедура тестирования для каждого проекта. Все кабели должны быть проверены на длину, затухание, импеданс, заземление, короткое замыкание, развороты и непрерывность проводов связи и щитов. См. Раздел 10. требования к испытаниям оптоволоконного кабеля.
        U пон по завершении, результаты тестирования должны быть представлены в Телекоммуникации. Центр окончательного утверждения и принятия и является частью документ.Подрядчик гарантирует 100-процентную непрерывность все проводники на всех кабелях.
        T телекоммуникационный центр проведет проверочное тестирование, которое сочтет необходимым, прежде чем прием на работу. Отказ во время тестирования приведет к повторному вытягиванию кабели за счет подрядчика.
      • 6.2.2 СТАНЦИОННЫЕ КАБЕЛИ
        A II станция 6 категории кабель должен быть испытан на соответствие стандартам категории 6.Станционные кабели, которые не пройти тест будет отремонтирован или заменен подрядчиком без дополнительных затрат и повторно протестирован на соответствие требованиям технические характеристики. Телекоммуникационный центр рекомендует использовать Fluke Тестер DTX-1200 CAT 6 для тестирования кабеля или аналогичный. В подрядчик предоставит Телекоммуникационному центру документально подтвержденные читаемые результаты тестирования для всех станций. Формат будет соответствовать со стандартами документации телекоммуникационного центра.
        Испытания кабеля станции должны проводиться изготовителем. спецификации и стандарты телекоммуникационного центра. Кабель стояка испытания должны проводиться в соответствии со спецификациями производителя и Стандарты телекоммуникационного центра. Испытания магистрального кабеля должны быть выполнены. в соответствии со спецификациями производителя и стандартами телекоммуникационного центра. Результаты тестирования должны быть отправлены по электронной почте в отдел планирования помещений и Руководитель проекта телекоммуникационного центра.

      6.3 СТАНДАРТЫ ДОКУМЕНТАЦИИ

      • 6.3.1 ТРЕБОВАНИЯ К ДОКУМЕНТАЦИИ ПОДРЯДЧИКА
        Кабельные записи при установке и полные наборы кабельных записей. требуется при завершении проекта. Маркировка всего оконечного оборудования и шкафы с информацией, предоставленной Телекоммуникационным Центром. Полный комплект исполнительных чертежей по завершении проекта, оба на размеченных чертежи и в типе AutoCAD (например,г., формат DXF на дискетах 3.5 "). Телекоммуникационный центр укажет номер версии / выпуска AutoCAD. приемлемо на момент присуждения награды за проект. Результаты тестирования OTDR в спецификации и стандарты телекоммуникационного центра для всех оптоволоконных кабелей установлены. Документация должна включать показания OTDR, диаграммы волоконно-оптических маршрутов и результаты сквозного затухания для многомодового и одномодового оптоволоконного кабеля. Все волокна Показания OTDR должны производиться в двух направлениях по всему оптоволоконному кабелю.
        Испытания кабеля станции должны выполняться в соответствии со спецификациями производителя и Стандарты телекоммуникационного центра. Испытания кабеля райзера должны проводиться до спецификации производителя и стандарты телекоммуникационного центра. Хобот кабельные испытания должны проводиться в соответствии со спецификациями производителя и телекоммуникациями. Стандарты центра. Результаты тестирования должны быть отправлены по электронной почте в отдел планирования помещений. и руководитель проекта телекоммуникационного центра.
      • 6.3.2 Телекоммуникационный центр ПРЕДОСТАВЛЯЕТСЯ ДОКУМЕНТАЦИЯ
        C Контрактные чертежи для проекта.
        Маркировка информация для оконечного оборудования.

      Раздел 7 - ПОЖАРОТУШЕНИЕ

      7.1 GENERAL
      P rovide огнестойкий пломбы в соответствии с Национальной ассоциацией противопожарной защиты (NFPA) и Национальный электротехнический кодекс (NEC), статьи 300-21 и Стандарты EIA / TIA 569.
      F воспламеняет все проникновения в в соответствии с действующей редакцией Национального электротехнического кодекса.
      D o не использовать бетон для пожаротушения на кабельных лотках, кабельные каналы или кабелепровод. Подрядчики, использующие этот метод, будут требуется заменить и проверить все затронутые кабели.

      Раздел 8 - МЕСТНЫЕ СЕТИ

      8.1 ОБЩЕЕ

        Соединения ll должны иметь четкую маркировку на оба конца.
        U Установите кабелепровод на 3/4 дюйма от выход к кабельному лотку, кабельному каналу или непосредственно к телекоммуникационная комната с вытяжными ящиками через каждые 80 футов. в в случае, когда выходная труба заканчивается кабельным лотком, кабелепровод должен быть механически прикреплен к кабельному лотку с использованием UL одобренный зажим заземления.
        T he Общая длина пути провода от розетки до телекоммуникационной комнаты, включая убытки до прекращений, не должно превышать 295 футов (90 метров) от ЦАХАЛа в любом случае.

      8.2 ОПРЕДЕЛЕНИЕ ТРЕБОВАНИЙ

        C onsult Телекоммуникационный центр для требования конкретной проводки.

      8.3 ТИП ПРОВОДКИ
        C для получения технических характеристик в телекоммуникационном центре.
      • 8.3.1 THINWIRE 10 BASE-2
        T Hinwire Ethernet кабель не должен устанавливаться ни для каких проектов.
      • 8.3.2 THICKWIRE 10 BASE-5
        T Hickwire Ethernet кабель не должен устанавливаться ни для каких проектов.
      • 8.3.3 ВИТАЯ ПАРА
        4 пара расширенная Категория Кабель 6 UTP - это минимально допустимый кабель.
        M макс. длина сегмента составляет 295 футов (90 метров) от ТК и / или МС выступая в качестве TC.
        D o не запускать данные (Ethernet) в том же куртка с голосом из-за напряжения звонка.
        N o расщепление пар допускается. Сюда входят кабели, используемые для передачи голоса приложение тоже.
        O ffice патч-корды должны быть минимум Витая пара категории 6 350 мегагерц.
        C заплата шнуры должны быть из витой пары категории 6 не менее 350 мегагерц.
        S ee Раздел 3.1.1 для стандартной проводки на гнездах.
      • 8.3.4 APPLETALK
        A ppletalk (phonenet) кабели не допускается ни для каких проектов.
      • 8.3.5 ASYNC
        M Максимальная длина должна составлять 500 футов из ТК.
        Выделено минимум четыре (4) пары за цепь.
      • 8.3.6 3270 НА UTP
        M Максимальная длина должна быть 1000 футов от ТК.
        Минимум четыре (4) пары выделяется на цепь.

      Раздел 9 - ШИРОКИЕ СЕТИ

      9.1 КОНСТРУКЦИЯ СИСТЕМЫ

        Телекоммуникационный центр T предоставит необходимый дизайн. Расположение точек доступа к сервису и список материалов, необходимых для установки или расширения сеть будет предоставлена.

      Раздел 10 - ВОЛОКОННО-ОПТИЧЕСКИЕ ТЕХНОЛОГИИ

      10.1 ОБЗОР

      • 10.1.1 ОБЩЕЕ
        E Были предприняты очень большие усилия, чтобы убедитесь, что информация в этом документе была полной и точны на момент печати.Однако технологии всегда меняется, становится более действенным и действенным и подлежит менять. Все проектирование, установка и спецификации волоконно-оптического кабеля предварительно согласовывается с Телекоммуникационным центром. Все кабель, который должен быть подключен или отключен от кампуса телекоммуникационная сеть, такая как телефон, данные, видео и волоконная оптика, осуществляется Телекоммуникационным центром или его назначенный.
        T Кабель должен быть новым, неиспользованным, текущий дизайн и производство. Связаться с Телекоммуникационным центром для типа используемого оптоволоконного кабеля.

      10.2 УСТАНОВКА

      • 10.2.1 ОБЩЕЕ
        A ll новый наружный трубопровод должен включать не менее двух (2) многоячеечных трубопроводов. Правильные части должны использоваться, обратитесь в Центр телекоммуникаций.Внутренние каналы используется только на существующих объектах.
        Прямое захоронение оптоволоконный кабель не допускается.
        W курица установка волокна оптический кабель в воздуховодах и люках между зданиями, там должна быть минимум одна полная петля, минимум 20 футов в длины, в люке и втягивать в защитный лайнер внутри люка, чтобы предотвратить повреждение кабеля.
        Оптоволоконные кабели ll должны оканчиваться через ST разъем и правильно подключен к распределительной панели используя комплект конца кабеля для каждого кабеля и комплект конца для каждого трубка.На всех стыках должна быть рабочая петля длиной 20 футов. расположение и расположение оптоволоконной коммутационной панели. Волоконно-оптический кабель металлический оболочка или силовой элемент должны быть заземлены на надлежащее заземление.
        W При прокладке оптоволоконного кабеля в существующем трубопроводе который не является многокамерным или не содержит проточного канала, он должен быть втянутый защитный внутренний вкладыш, минимум 3/4 дюйма внутри диаметр. При размещении в кабельном лотке или на взлетно-посадочной полосе, где есть есть вероятность того, что кто-то будет стоять, ходить или сидеть на кабель, он должен быть помещен в защитную оболочку.Когда пол используется траншея (типа Walker или аналог), одна камера будет используется исключительно для волокна.
        Кабель л, проложенный вдоль взлетно-посадочные полосы, релейные стойки и распределительные полки должны соответствовать минимальные требования производителя к радиусу изгиба для этого кабель особого типа. Когда кабель закреплен лентой или другим крепления, они не должны затягиваться настолько сильно, чтобы оболочка кабеля плоско раздавлена ​​или имеет вмятины.
        U se канатные дороги на вертикалях релейных стоек для размещения оптоволоконного кабеля на задняя сторона и оптоволоконные патч-корды к передней части стоек.
        J umper или патч-корды должны использоваться для подключения разные волокна вместе для продолжения службы. Не заворачивать полностью оберните перемычку вокруг направляющей или кронштейна другого типа. При использовании направляющих на релейной стойке всегда используйте заднюю часть направляющих для удержания вертикальных перемычек и переда часть направляющих для удержания горизонтальных перемычек.Всегда используйте передняя направляющая для входа в корпус или выхода из него.
        Есть в помещении терминала должно быть не менее 20 футов. установлен по кругу на огнестойкой фанере (3/4 в.). Это необходимо в случае обрыва волокна.
        Пряди волокон длиной мк должны оканчиваться в соответствии с со стандартными цветовыми кодами.
        L abel цельное волокно кабель и все оптоволоконные жилы в местах заделки.Центр телекоммуникаций предоставит номенклатуру волоконно-оптических кабелей.
        T для всех цепей с использованием оптической временной области рефлектометр (OTDR) и наборы для проверки оптических потерь (OLTS). Волокно кабельные трассы длиной менее 100 метров должны быть испытаны с утвержденный люксметр. Предоставить компьютерно-читаемые результаты тестирования каждая прядь волокна к телекоммуникационному центру. См. Раздел 6. дополнительная информация о тестировании.

      10.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

      • 10.3.1 КАЧЕСТВО
        F или точные характеристики обратитесь в Центр телекоммуникаций.
        Все волокна в кабель должен состоять из пригодных для использования волокон, соответствовать требуемым спецификациям и быть прекращено и проверено подрядчиком по установке или ITCS назначенный.
        Все оптические волокна должны быть достаточно без дефектов поверхности и включений для соответствия оптическим, механические и экологические требования данной спецификации.
        T Волокно (а) вне завода или здания стояки, многомодовые и одномодовые кабели, состоящие из XXX или больше многомодовых и XXX или более одномодовых волокон. Этот оптоволоконный кабель соответствует или превосходит следующие минимальные спецификации:
        • Многомодовое волокно 62,5 / 125 мкм
        • Сквозное затухание
          • 3,75 дБ при 160 МГц при 1310 Нм на километр
          • 1.50 дБ при 500 МГц при 1300 Нм на километр
        • Одномодовое волокно
          • ,5 дБ при 1310 Нм на километр
          • ,4 дБ при 1550 Нм на километр

      Раздел 11 - РАЗНЫЕ И ОСОБЫЕ СИТУАЦИИ

      11.1 ОБЩЕЕ

        Все розетки для домашних телефонов, телефоны в коридоре, бесплатные и таксофоны должны соответствовать высоте и требования к местоположению в Законе об американцах с ограниченными возможностями (ADA) для людей с ограниченными физическими возможностями.Этот стандарт относится только к телекоммуникационные требования. Все остальные утилиты являются ответственность вовлеченного отдела.
      • 11.2. АВАРИЙНЫЕ, ПОЖАРНЫЕ И ЛИФТНЫЕ ТЕЛЕФОНЫ
        Обратите внимание на электрическую требования к внешним автономным телефонам экстренной связи. Требования к электричеству будут предоставлены Управлением помещений или подрядчик по электрике.

      Раздел 12 - КОДЕКСЫ, СТАНДАРТЫ И НОРМЫ

      12.1. ОБЩИЕ

        T o проектирование помещений для эффективного телекоммуникационной системы, проектировщик и установщик должны быть знаком с национальными и местными правилами. Оба дизайнера и подрядчик должен знать и соблюдать стандарты телекоммуникаций и строительства. А нанятый университетом дизайнер должен быть зарегистрированным Консультант по коммуникационному дизайну (RCDD).

      12.2 АГЕНТСТВА

        T Следующие агентства и их коды, стандарты и правила регулируют все телекоммуникационные работы в Университете Миссисипи:
        • ANSI Американский национальный институт стандартов
        • BICSI Building Industry Consulting Service International
        • Руководство по методам распределения телекоммуникаций
        • Строительные чиновники и администраторы Кодекса BOCA (Стандарт Строительный кодекс)
        • Ассоциация электронной промышленности EIA
        • FCC Федеральная комиссия по связи
        • Международная конференция строителей ICBO (Униформа Строительный кодекс)
        • Институт инженеров по электротехнике и электронике IEEE, Inc.
        • Национальный строительный кодекс NBC
        • Национальная ассоциация противопожарной защиты NFPA
        • Национальный электротехнический кодекс NEC
        • Ассоциация телекоммуникационной промышленности TIA
        • UL Underwriters Laboratories
        • Телекоммуникационный центр Университета Миссисипи Стандарты связи

      Раздел 13 - ОБОЗНАЧЕНИЯ И СИМВОЛЫ

      • L egends:
        Разъем для однополосного телефона, синий 4-парный кабель в единой электрической коробке.(Минимум 3/4 дюйма Кабелепровод 1 дюйм (предпочтительно)
        Разъем для одной рабочей станции данных, красный 4-парный кабель в единой электрической коробке. (Минимум 3/4 дюйма Кабелепровод 1 дюйм (предпочтительно)
        Установлено гнездо для кабельного телевидения в одноканальном электрическом ящике. (Минимальный диаметр кабелепровода 3/4 дюйма, 1 дюйм Предпочтительно)
        Гнездо для оптоволоконного кабеля, монтируемое в один блок электрическая коробка. (Минимальный диаметр кабелепровода 3/4 дюйма, предпочтительно 1 дюйм)
        Гнездо для кабельного телевидения, установленное в одинарную группу электрическая коробка.(Минимальный диаметр кабелепровода 3/4 дюйма, предпочтительно 1 дюйм)
        Этот символ указывает на двухконтактную электрическую коробку. (Минимум Трубка 3/4 дюйма (предпочтительно 1 дюйм)
      • S символов:
        Tn - указывает (n) телефонных розеток, где n - необходимое количество. Пример (V-1, V-2 и т. Д.)
        Dn - указывает (n) разъемов для передачи данных, где n - необходимое количество. Пример (Д-1, Д-2 и т. Д.)
        TVn - указывает (n) телевизионных разъемов, где n - число обязательный.
        FOn - указывает (n) оптоволоконных разъемов, где n - необходимое количество.
      • E Пример:
        T, D2, TV - указывает выход с 1 терминалом для телефона, 2 данных и 1 оконечного устройства для кабельного телевидения.

      Раздел 14 - КОНТАКТНАЯ ИНФОРМАЦИЯ

      14.1 КОНТАКТЫ

        A список контактов Университета, телефон номера и адреса электронной почты указаны для вашего удобства.
        • ЦЕНТР ТЕЛЕКОММУНИКАЦИЙ
        • УСЛУГИ ДЛЯ КЛИЕНТОВ
        • СЕТЕВЫЕ СРЕДСТВА
        • ВНЕШНИЙ ЗАВОД
          • Мэри Робинсон (662-915-5209) (maryj @ olemiss.edu)
        • ТЕЛЕВИЗОРНЫЕ УСЛУГИ
        Обратите внимание: телекоммуникационный центр получил разрешение от Университета Луисвилля на использование своих стандарты связи при разработке стандартов для Университет Миссисипи. Мы искренне ценим их готовность поделиться своими техническими характеристиками.

    Кабельная система управления? Гибкая система управления кабелями

    Система управления кабелями SILTEC состоит из проволочной сетки и кабельных лотков, которые разработаны для оптимизации работы, подчеркивая простоту, а также доступность для тщательной очистки и отвода тепла.

    Предлагаем следующие кабельные лотки:

    Материалы и долговечность кабельной системы управления

    Кабельные лотки SILTEC - это качественные изделия с длительным сроком службы, изготовленные из первоклассной стали, предотвращающие любую тенденцию к коррозии и обеспечивающие исключительную химическую стойкость. Системы управления кабелями состоят из лотков для проводов различных размеров - мы даже можем изготовить систему управления кабелями, адаптированную к вашим требованиям и спецификациям.

    • Кабельные лотки SILTEC производятся из нержавеющей стали 316 или 304

    Многоразмерные проволочные сетки и кабельные лотки

    Наши кабельные лотки поставляются длиной 3000 мм. Ширина варьируется от 25 мм до 600 мм, а высота от 25 мм до 125 мм. Кабельные лотки с указанными пользователем размерами доступны по запросу.
