Кабельные лотки чертеж. Лотки электротехнические: описание, использование, нормативные документы


Схема монтажа листовых кабельных лотков



На схеме представлены кабельные лотки перфорированные, неперфорированные и аксессуары, необходимые для осуществления монтажа кабельной трассы. Данная схема поможет Вам разобраться в системе и грамотно составить заявку на поставку продукции.



Номер Номенклатура Артикул
1 Лоток металлический перфорированный "БЫСТРЫЙ МОНТАЖ" LP
2 Лоток металлический неперфорированный "БЫСТРЫЙ МОНТАЖ" LN
Лоток металлический перфорированный "СТАНДАРТ" LPE
3 Крышка лотка KL
4 Горизонтальный угол 90 GL90
Крышка горизонтального угла 90 KGL90
5 Горизонтальный угол 45 GL45
Крышка горизонтального угла 45 KGL45
6 Вертикальный внешний угол 90 VL90
Крышка вертикального внешнего угла 90 KVL90
7 Вертикальный внешний угол 45 VL45
Крышка вертикального внешнего угла 45 KVL45
8 Вертикальный внутренний угол 90 NL90
Крышка вертикального внутреннего угла 90 KNL90
9 Вертикальный внутренний угол 45 NL45
Крышка вертикального внутреннего угла 45 KNL45
10 Т-отвод TD
Крышка Т-образного ответвителя KTD
11 Ответвитель TU
Крышка ответвителя KTU
12 Х-разветвитель XD
Крышка крестообразного ответвителя KXD
13 Заглушка лотка ZU
14 Переходник по шерине PD
Крышка переходника KPD
15 Разделитель RL
16 Пластина монтажная PM
Соединительная пластина SPI
17 Консоль без опоры KBO
18 Опора для консолей OKM/OKB
19 Консоль с опорой KSP
20 Консоль усиленная KS
21 Консоль для потолочной стойки KST
22
Стойка потолочная облегченная PST
23 Стойка потолочная усиленная PSTU
24 Универсальный профиль UP
25 Универсальная потолочная скоба UPD
26 С-образный подвес SPV
27 Струбцина FV
28 Потолочный подвес для шпильки PS
29 V-подвес для профнастила VPS
30 Универсальная скоба US
31 Шпилька SM



Все аксессуары для монтажа поставляются в комплекте с лотком!

Если возникнут трудности, квалифицированные специалисты компании будут рады помочь Вам произвести расчет материалов и предоставят коммерческое предложение на поставку продукции.

Обращайтесь!

tksnablider.ru

Короба и лотки

Требования к коробам, лоткам и проложенным в них электропроводкам установлены в соответствующих нормативных документах. Общие технические условия на металлические короба для электропроводок содержатся в стандарте ГОСТ 20803-81. Общие требования к кабельным коробам – в ГОСТ Р МЭК 61084-1-2007. Установка кабельных коробов на стенах и потолках нормируется положениями ГОСТ Р МЭК 61084-2-1-2007. Требования к кабельным коробам для установки под и заподлицо с полом содержатся в ГОСТ Р МЭК 61084-2-2-2007. Сервисные стойки - небольшие секции кабельного короба с установленными в ней штепсельными розетками выполняются в соответствие с ГОСТ Р МЭК 61084-2-4-2007. Применение кабельные лотков и кабельных лестниц регламентируется в ГОСТ Р 52868-2007. В указанных стандартах можно найти информацию о размерах коробов и лотков, способах их креплений и испытаний, и многое другое. Также использование коробов и лотков регламентируется к некоторых нормативных документах комплекса стандартов ГОСТ Р 50571.

Короба

    Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.



    На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.



Рис. 1 Стальной перфорированный короб

    Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы.

Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

    При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

    Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

      На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.



Рис. 2 Пластиковый короб с розетками

    Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

    Важной составляющей любой электропроводки в стальных коробах является их надежное заземление. Несмотря на то, что между двумя соединенными между собой секциями коробов обеспечивается надежный контакт с небольшим сопротивлением (в случае болтового соединения), секции всегда соединяют между собой перемычкой из гибкого медного провода. Либо в коробе прокладывают дополнительный проводник заземления, который соединяют с каждой его секцией. Это необходимо для того, что бы в случае ремонтных и других работ при разъединении двух секций короба электрическая связь между ними сохранялась. В противном случае некоторые части короба могут оказаться под опасным напряжением.

electromontaj-proekt.ru

Лотки электротехнические: описание, использование, нормативные документы | Электрика,Сантехника

>



Вступление

В электромонтаже есть два различных понятия, лоток и короб. Лотком, согласно ПУЭ 6, п. 2.1.11 называется открытая конструкция для прокладки электрических проводов и кабелей. Лоток не является защитной конструкцией. Может изготавливаться сплошным, перфорированным в виде решетки.

Коробом называют закрытую конструкцию для прокладки проводов и кабелей. Короб предназначен для защиты кабелей, может быть сплошным или с крышкой.

Использование лотков

При электромонтаже лотки должны заполняться, согласно ПУЭ 6, п. 2.1.61, многослойно или россыпью (произвольно). Заполнение лотка без крышки не должно превышать 35%, а для лотка с крышкой 40% из расчета суммы сечений всех укладываемых кабелей.

Металлические лотки должны заземляться согласно ПУЭ глава 1.7. При укладке кабелей в лотки, нужно соблюдать требования по радиусам изгиба кабеля, ПУЭ п. 2.3.20. Требования по расстояниям между кабелями делаем по ПУЭ п. 2.3.123, в таблице 2.3.1. Требования по прокладке кабелей в лотках смотрим в ПУЭ п. 2.3.112 и СНиП 3.05.06-85. Электротехнические устройства.

Лотки электротехнические: серии лотков

Посмотрим серии выпускаемых лотков одного российского производителя. Они достаточно гостированы, чтобы быть показательными примерами.

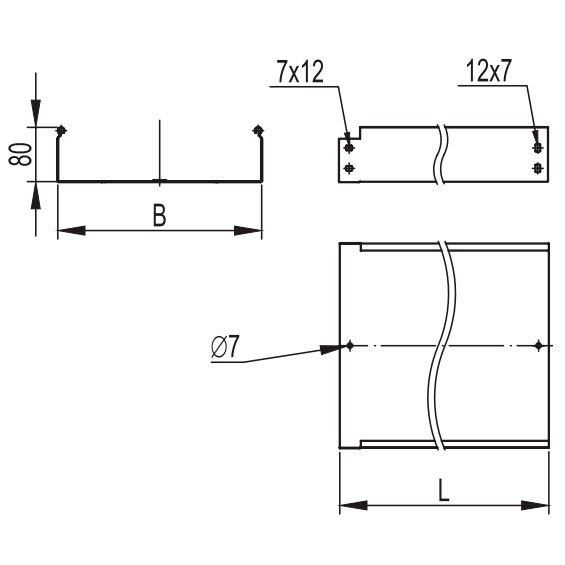

Серия лотков ЛН (лоток неперфорированный) и ЛП (лоток перфорированный)

Нагрузка до 150 килограмм.

Данная серия лотков предназначена для открытого монтажа кабелей в жилых, офисных и промышленных зданиях, а также на улице.

Соединяются лотки внахлест при помощи трех болтовых соединений.

На краях ботиков лотка сделан трубчатый замок, исключающий острые кромки и обеспечивающий надежное закрытие крышкой, которая может входить в комплект лотка.

Ширина лотков 50/100/200/300/40 мм.

Система универсальных лотков УЛ(П), УЛ(Н)

Нагрузка до 400 килограмм.

Данная серия лотков предназначена для прокладки тяжелых кабелей в агрессивных средах. Подходит и для обычного монтажа в жилых, общественных и офисных зданий. Монтаж лотков усложнен специальными соединителями, который крепятся к лоткам на четырех болтах, всего восемь болтов на стык.

Может комплектоваться крышкой. Ширина лотков данного типа 50/100/150/200/300/400/500/600 мм.

Лестничные лотки НЛО, ВЛЛ

Нагрузка до 210 кг с расстоянием между опорами не более 2-х метров.

Удобные лотки для монтажа кабелей в помещениях и на улице. По внешнему виду напоминают лестницу. Кабели укладываются в лоток и закрепляются хомутами к перемычкам. Это обеспечивает равномерность укладки кабелей и возможность визуального (снизу) контроля за состоянием кабелей. Соединяются лестничные лотки болтовыми соединениями. В промышленном монтаже могут свариваться. Могут комплектоваться крышками.

class="eliadunit">

Ширина лотков 200/300/400/500/600 мм.

Лестничные лотки кабельрост серии ЛКР

Нагрузка 180 кг с пролетами для крепления до 5 метров.

Данный тип лотков предназначен для увеличенных пролетов крепления. Эту серию лотков можно крепить через 9 метров. Стенки и перемычки данных лотков имеют усиленную конструкцию.

Ширина лотков ЛКР 200/300/400/500/600 мм.

Лотки проволочные ПЛ (ПЛМ)

Данный тип лотков разработан для полного визуального контроля за состоянием проложенной кабельной продукции. Визуально лотки этой серии напоминают корзину в продуктовом магазине. Предназначены проволочные лотки для открытого монтажа в помещениях и на улице, в том числе в агрессивных средах.

Ширина лотков начинается от 70 мм, далее 100/150/200/300/400/500/600 мм.

Защитное покрытие электротехнических лотков

Для защиты электротехнических лотков производители используют 7 типов защитного покрытия.

  • Гальваническое цинкование (Z). Толщина покрытия 8-15 микрон. Рекомендовано для использования внутри помещений.
  • Цинкование по методу Сендзимира (ZS). Толщина покрытия 11-18 микрон. Улучшенное цинкование конвеерным методом. Можно использовать для уличного монтажа.
  • Горячее цинкование (G). Толщина покрытия 40-150 микрон. Срок эксплуатации 50 лет. Работает в агрессивных средах.
  • Порошковая краска (RAL). Толщина покрытия 1,5 мм.
  • Нержавеющая сталь (S). Лотки их нержавеющей стали используются в агрессивных средах и в пищевом производстве.
  • Алюминий (Al). Там где требуется дополнительная защита кабелей от съема информации, используются лотки из сплава алюминия, а также на судах и флоте.
  • Цинк ламель (ZL). Толщина 4-20 микрон. Покрытие из 70% цинка и 10% алюминиевого порошка.  Данный тип покрытия работает в особо агрессивных средах, например соляного тумана.

Расчет лотков

Размеры требуемых лотков рассчитываются по сечениям укладываемых кабелей. У каждого лотка есть параметр «полезное сечение лотка». Например, лоток УЛ 50×50 иметт полезное сечение 20 см2. Лоток УЛ 50×100 имеет полезное сечение 45 см2.

Далее, считаем сечение каждого кабеля, который будет лежать в лотке, по формуле S=D2. Где D диаметр кабеля. Сечения кабелей складываем и к полученной величине добавляем 25%. Это будет требуемое полезное сечение лотка.

Пример монтажа лотков

Для монтажа лотков используются наборы соединений, креплений, углов. Вот пример такого монтажа.

Выводы

Данный обзор типов электротехнических лотков сделан на основе известного крупного российского производителя кабельных трасс компании OSTEC (Остек).

©Elesant.ru

Еще статьи





>

elesant.ru

Железобетонные кабельные лотки: размеры, фото и видео

Железобетонный кабельный лоток представляет собой конструкцию, которая применяется достаточно широко. Обычно подобные изделия используются по прямому назначению — для прокладки электропроводки и кабелей связи, но в некоторых случаях в них размещают и трубы  малого диаметра.

В статье мы расскажем об основных разновидностях железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.

Чтобы защитить проводники, используют конструкции из прочного бетона

Основные разновидности лотковых изделий

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

Элементы сборного канала

Наиболее распространенным изделием в этом случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве применяются такие разновидности:

  • Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.

Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.

  • Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения. Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.

Фото телескопической конструкции

  • Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.

Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.

Каналы для кабелей

Конструкция и типоразмеры

Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.

Для их изготовления используется:

  • Бетон марок В15, В20 или В25.
  • Стальное армирование класса А1 или А2.

Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.

Сам лоток и крышка

Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.

Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:

Наименование Масса, кг Длина, мм Ширина, мм Высота, мм
ЛК3 270 1990 1100 150
ЛК4 220 1990 850 150
ЛК5 170 1990 600 150
УБК1А 275 1990 1000 160
УБК2А 175 1990 500 160
Л 20-5 125 1990 500 160
Л 20-10 275 1990 1000 160

Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер. При этом используется резка железобетона алмазными кругами, поскольку материал желоба отличается высокой прочностью, и попытки его обработки другими инструментами приводят к их быстрому износу.

Особенности использования

Модель с полимерной крышкой

Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.

Это обеспечивает следующие преимущества:

  • Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.

Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.

  • При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
  • Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.

Заглубление в грунт

Однако в некоторых случаях производится заглубление подобных конструкций в грунт.

При этом мы получаем такие преимущества:

  • Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
  • Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.

Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.

  • Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка. Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.

Схемы размещения проводников в полости желоба

В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.

Вывод

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Видео в этой статье содержит дополнительную информацию о данных изделиях.

masterabetona.ru

Кабельные лотки лестничного типа каналов, коробов: чертеж конструкции

Количество кабельных сетей постоянно растет. Это касается электрических, телефонных, компьютерных и других телекоммуникационных систем. Их невозможно представить без конструкций кабельных лотков. Они не только защищают людей от возгораний и пожаров, но и придают эстетический внешний вид зданиями и внутри помещений.

Тип лотка

Усиленный лестничный лоток

Материал покрытия

Оцинкование по Сендзимиру

Горячее цинкование

Покраска оцинкованного лотка

Толщина металла, мм

1,5; 2мм

Длина лотка (L), мм

3000 (2000 покраска)

Ширина лотка (B), мм

200; 300; 400; 500; 600; 700; 800; 900; 1000

Высота лотка (H), мм

80 ; 100; 150; 200

Монтаж

Болт М8 с фланцем + Гайка со стопорным буртиком М8



Принадлежности для лотка серии SPL



Лестничные кабельные лотки

Серия SPL – это усиленные лотки кабельных каналов, предназначенные для проводов снаружи помещений и внутри. По сравнению с о стандартными сериями, эта конструкция обладает высокой нагрузочной способностью. Это позволяет использовать лотки для прокладки тяжелых кабелей, в том числе на увеличенное расстояние.

Эти типы кабельных лотков используют на промышленных предприятиях, где есть большая вероятность коррозии, имеется агрессивная среда и опасная атмосфера: газовые заводы, нефетехимические, металлургические, сооружения, находящиеся в крайне неблагоприятных зонах.

Особенности и преимущества кабельных лотков лестничного типа:

  • применяются при большом количестве кабельных сетей;
  • используются при условиях увеличенного расстояния между опорами;
  • создают эстетичный вид, так как прячут все провода и кабеля;
  • обладают высокой степенью защиты, благодаря своим несущим способностям;
  • измененный профиль перемычки делает конструкцию усиленно жесткой;
  • предоставляют быстрый доступ к оперативному ремонту или замене кабеля;
  • лестничный тип создаёт естественную вентиляцию и предотвращает перегрев кабеля;
  • подходит для любого типа конфигурации, взаимозаменяемость компонентов;
  • быстрый монтаж, не требующий сварочных работ.

Кабельные лотки и короба имеют 4 типа покрытия: нержавеющая сталь, оцинкование методом Сендзимира, окрашивание специальным порошком и горячее цинкование с погружением. Высокая несущая способность достигается за счет профилированных прокатных бортов с рёбрами жёсткости и за счет высокой толщины стали – 1, 5 мм и 2 мм.

Размеры колеблются в следующих пределах:

  • длина – 3 метра;
  • ширина – 200, 300, 400, 500, 600, 700, 800, 900, 1000 мм;
  • высота – 80, 100, 150, 200 мм.

Все соединители кабельных лотков также обладают усиленными характеристиками.

PitON – лучший выбор для инфраструктуры

Если вам необходим качественный долговечный продукт, постоянная поддержка специалистов на всех этапах сотрудничества, опытная компания с высококвалифицированными сотрудниками, то PitON – это лучший выбор. На сайте имеются все типы и разновидности кабеленесущих конструкций, аксессуары и компоненты для соединения.

С покупкой вы приобретаете не только долговечность, но и высокое качество сервиса. А именно:

  • индивидуальный подход к каждому клиенту, решение любых возникающих вопросов в процессе сотрудничества;
  • чертежи кабельных лотков;
  • продукция, зарекомендовавшая себя в сотнях населенных пунктах;
  • лучшее сочетание цена-качество;
  • наличие всех комплектующих для кабельных лотков;
  • большой выбор кабельных лотков и постоянное обновление ассортимента;
  • своевременная доставка.

Сотрудничество с нами позволит быстро разобраться в многообразии и преимуществах кабеленесущих систем, существенно сэкономит ваше время, нервы и средства. Всегда в наличии все аксессуары: ответвлитель Х и Т, повороты 45 ° и 90 °, соединители, крышки, углы, разделительные перегородки. Компоненты серии HP отличаются жесткостью, прочностью и усиленными несущими характеристиками. Долговечность конструкции гарантирована.

pitonelectric.ru

Заземление кабельных лотков: требования, нормы, инструкция

Для того чтобы сдать в эксплуатацию кабельные трассы необходимо предпринять различные меры для повышения безопасности оборудования. Одной из этих мер является заземление кабельных лотков. Этому процессу необходимо уделить особое внимание для того, чтобы сделать все правильно и по ГОСТ стандартам. Также следует учесть, что лотки для кабеля бывают самых разных видов, поэтому и способ подсоединения отличается. Они могут быть проволочными, листовыми, перфорированными и цельнометаллическими. О том, как заземлить каждый из вариантов исполнения, мы расскажем далее.

Металлосвязь кабельных лотков

Хотя лотки соединяются между собой с помощью болтов, благодаря чему имеют непрерывное соединение конструкции и некоторую проводимость электрического тока, их необходимо соединять дополнительными перемычками. Ведь согласно ГОСТ 10434.82 трассу можно считать заземленной только при применении перемычек.

Также необходимо знать, какое сечение провода следует использовать для того, чтобы заземлить лоток для прокладки кабеля. Если используются перемычки как проводники, то они должны иметь сечение от 4 до 6 мм², а изоляция должна иметь правильную цветовую маркировку, которая состоит с желтого и зеленого цвета.

Если самостоятельно изготавливать такие перемычки, то можно применять гибкий многожильный провод марки ПВ-3. Однако следует помнить, что такой провод должен иметь наконечник, в основном его устанавливают с помощью опрессовки.

Также следует учесть, что болты соединения защитных проводников не могут использоваться в иных целях, например, для соединения боковых частей лотков, или крепления к опорам. Некоторые производители в комплект к лоткам ставят специальные шайбы, которые имеют зубцы. Такие шайбы обеспечивают повышенную надежность контакта, а также отсекают вероятность ослабления зажимных гаек или специальных шин.

Преимущества проволочных лотков

Если сравнивать данный вариант исполнения с другими изделиями, то проволочные лотки имеют достаточно много положительных особенностей, вот некоторые из них:

  • монтаж не является слишком затратным;
  • сама продукция намного дешевле от изделий листового, а также лестничного видов;
  • охлаждение провода намного лучше, чем в конструкциях с закрытыми коробами;
  • для того, чтобы заземлить лоток можно использовать достаточно простую схему;
  • внутри накапливается совсем немного пыли, в разы меньше, чем в оцинкованных или металлических конструкциях;
  • по показателям нагрузки кабельные лотки из проволоки не уступают другим, например, листовым;
  • для пользования нет необходимости покупать дорогостоящие дополнительные аксессуары.

Понадобится совсем немного усилий для того, чтобы заземлить кабельный лоток, ведь он изначально имеет отличные показатели электромагнитной совместимости. Продукция, изготовленная из поливинилхлорида, не в состоянии дать качественное подавление помех. Из-за такого явления начали широко применяться сотовыми операторами металлические кабельные лотки производства компании ДКС.

Согласно ПУЭ обязательно необходимо заземлять все лотки. Токопроводящая несущая конструкция под провода нуждается в полной, комплексной защите. А сама работа выполняется в полном соответствии норм, которые находятся в СНиП. Например, лотки марки ДКС заземляются минимум в двух точках — в начале и конце.

Проволочные каналы для прокладки кабеля являются токопроводящими, поэтому нуждаются в присоединении к системе выравнивания потенциалов. В отличии от соединений, которые имеются в ленточных и листовых каналах, проволочные лотки имеют меньше контакта и соответственно меньшую проводимость. По этой причине используется специальная клемма, благодаря которой обеспечивается нужное значение сопротивления между кабельной системой и шиной заземления.

Для того, чтобы сделать заземление лотков необходимо использовать несколько специальных электродов. Они должны иметь хороший контакт с землей и проводником, который соединяет электроустановку с заземлением. Исключительно для каждого объекта необходимо отдельно выбирать точку заземления. Именно в этой точке напряжение электрооборудования будет иметь значение равное нулю. Для заземления идеально подходят такие виды почвы, как торф, глина и суглинок.

Съемные крышки лотков

При монтаже кабельной трассы нужно учитывать, что крышки лотков не являются частью данной конструкции, поэтому их не следует заземлять. По той причине, что съемная крышка с заземлением исходно имеет отличный уровень защиты от поражения током. Изделия, предоставляемые компанией ДСК, монтируются очень просто и быстро. Для установки достаточно выбрать наилучший способ: с помощью просверливания отверстий в стене, или при помощи подвесов. На каждой из поверхностей данной конструкции имеются специальные контуры и дополнительные аксессуары. Для фиксации заземляющего провода можно применять болт марки М5.

Требуется правильно и конструктивно подходить к данной работе, ведь благодаря этому можно быть уверенным в защите от поражения электрическим током при коротком замыкании, которое сразу передается на корпус основания.

Подсоединение провода к конструкции

Для того, чтобы заземление исправно работало необходимо определить, в каких точках соединять провод к конструкции. Правила по данному вопросу содержатся в «Инструкции по устройству сетей заземления». Исходя из этого документа необходимо соединять секции профилей, лотков, кабельных прогонов и блоков, стальных труб, и коробов, служащих в качестве держателей для прокладки проводов и защиты от повреждений. Все эти элементы обязательно должны иметь непрерывную электрическую цепь. Также заземление должно прикрепляться к магистрали как минимум в двух местах. Однако, если длина магистрали меньше двух метров, то можно осуществить соединение с комплексной магистралью только в одном месте.

Несмотря на то, что эти правила заземления относятся к взрывоопасным территориям, лучше всего их использовать во всех случаях, и заземлять в двух точках. Также следует учесть, что не во всех взрывоопасных местах можно устанавливать проволочные лотки.

Дополнительные особенности

Если говорить о самом процессе заземления кабельных лотков, то некоторые компании рекомендуют осуществлять его с интервалом в двадцать метров. Однако по мнению специалистов заземлять следует каждые десять метров. Подобное заземление используют, когда конструкция эксплуатируется в неблагоприятных условиях.

Для правильного и надежного подключения к кабельному держателю рекомендуется применять специальные, а иногда и усиленные клеммы. Продаются они практически на всех рынках или строительных гипермаркетах. Монтаж осуществляется очень просто. Вначале необходимо прикрепить клемму к боковой стенке лотка, далее пропустить кабель через ее отверстие. В том месте, где провод соприкасается с отверстием, в клемме должна быть снята изоляция.

Теперь вы знаете, как осуществляется заземление кабельных лотков и какие требования нужно учитывать при организации такого рода защиты. Надеемся, информация была для вас полезной и понятной!

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Кабельные лотки лестничного типа каналов, коробов: чертеж конструкции

Количество кабельных сетей постоянно растет. Это касается электрических, телефонных, компьютерных и других телекоммуникационных систем. Их невозможно представить без конструкций кабельных лотков. Они не только защищают людей от возгораний и пожаров, но и придают эстетический внешний вид зданиями и внутри помещений.

Тип лотка

Усиленный лестничный лоток

Материал покрытия

Оцинкование по Сендзимиру

Горячее цинкование

Покраска оцинкованного лотка

Толщина металла, мм

1,5; 2мм

Длина лотка (L), мм

3000 (2000 покраска)

Ширина лотка (B), мм

200; 300; 400; 500; 600; 700; 800; 900; 1000

Высота лотка (H), мм

80 ; 100; 150; 200

Монтаж

Болт М8 с фланцем + Гайка со стопорным буртиком М8



Принадлежности для лотка серии SPL



Лестничные кабельные лотки

Серия SPL – это усиленные лотки кабельных каналов, предназначенные для проводов снаружи помещений и внутри. По сравнению с о стандартными сериями, эта конструкция обладает высокой нагрузочной способностью. Это позволяет использовать лотки для прокладки тяжелых кабелей, в том числе на увеличенное расстояние.

Эти типы кабельных лотков используют на промышленных предприятиях, где есть большая вероятность коррозии, имеется агрессивная среда и опасная атмосфера: газовые заводы, нефетехимические, металлургические, сооружения, находящиеся в крайне неблагоприятных зонах.

Особенности и преимущества кабельных лотков лестничного типа:

  • применяются при большом количестве кабельных сетей;
  • используются при условиях увеличенного расстояния между опорами;
  • создают эстетичный вид, так как прячут все провода и кабеля;
  • обладают высокой степенью защиты, благодаря своим несущим способностям;
  • измененный профиль перемычки делает конструкцию усиленно жесткой;
  • предоставляют быстрый доступ к оперативному ремонту или замене кабеля;
  • лестничный тип создаёт естественную вентиляцию и предотвращает перегрев кабеля;
  • подходит для любого типа конфигурации, взаимозаменяемость компонентов;
  • быстрый монтаж, не требующий сварочных работ.

Кабельные лотки и короба имеют 4 типа покрытия: нержавеющая сталь, оцинкование методом Сендзимира, окрашивание специальным порошком и горячее цинкование с погружением. Высокая несущая способность достигается за счет профилированных прокатных бортов с рёбрами жёсткости и за счет высокой толщины стали – 1, 5 мм и 2 мм.

Размеры колеблются в следующих пределах:

  • длина – 3 метра;
  • ширина – 200, 300, 400, 500, 600, 700, 800, 900, 1000 мм;
  • высота – 80, 100, 150, 200 мм.

Все соединители кабельных лотков также обладают усиленными характеристиками.

PitON – лучший выбор для инфраструктуры

Если вам необходим качественный долговечный продукт, постоянная поддержка специалистов на всех этапах сотрудничества, опытная компания с высококвалифицированными сотрудниками, то PitON – это лучший выбор. На сайте имеются все типы и разновидности кабеленесущих конструкций, аксессуары и компоненты для соединения.

С покупкой вы приобретаете не только долговечность, но и высокое качество сервиса. А именно:

  • индивидуальный подход к каждому клиенту, решение любых возникающих вопросов в процессе сотрудничества;
  • чертежи кабельных лотков;
  • продукция, зарекомендовавшая себя в сотнях населенных пунктах;
  • лучшее сочетание цена-качество;
  • наличие всех комплектующих для кабельных лотков;
  • большой выбор кабельных лотков и постоянное обновление ассортимента;
  • своевременная доставка.

Сотрудничество с нами позволит быстро разобраться в многообразии и преимуществах кабеленесущих систем, существенно сэкономит ваше время, нервы и средства. Всегда в наличии все аксессуары: ответвлитель Х и Т, повороты 45 ° и 90 °, соединители, крышки, углы, разделительные перегородки. Компоненты серии HP отличаются жесткостью, прочностью и усиленными несущими характеристиками. Долговечность конструкции гарантирована.

chel.pitonelectric.ru

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Динамические блоки DKC системы COMBITECH

Представляю Вашему вниманию динамические блоки системы «Combitech S5, L5, F5, U5, T5» от компании «DKC» выполненные в программе AutoCad в формате dwg.

В скачиваемом файле вы найдете следующие динамические блоки для систем COMBITECH:

1.Система «S5 — Combitech» — листовые лотки:

  • Лоток перфоророванный и неперфорированный;
  • Перегородка лотка;
  • Угол 90° типа CPO 90;
  • Угол 45° типа CPO 45;
  • Угол вверх 90° типа CS 90/ CSSS 90/ CSSD 90;
  • Угол вверх 45° типа CS 45;
  • Угол вниз 90° типа CD 90/ CDSD 90/ CDSS 90;
  • Угол вниз 45° типа CD 45;
  • Т-ответвитель типа DPT и DL;
  • Х-ответвитель типа DPX;
  • Т-ответвитель вниз типа TD/TDS/TDSA/TDSR;
  • Т-ответвитель вверх с крышкой типа TS/TSS;
  • Переходник типа RRD RRS/RRC;
  • Уголок типа FR;
  • Соединитель лотков шарнирный типа GSV;
  • Уголок 90° 50х50 горизонтальный/вертикальный/вертикальный вниз/т-образный/х-образный/разворот плоскости;
  • Пластина шарнирного соединения.

2.Система «L5 — Combitech» — лестничные лотки:

  • Лоток лестничный;
  • Перегородка SEP;
  • Угол 90° и 45°;
  • Угол шарнирный;
  • Т и Х — ответвители;
  • Стеновое/напольное крепление;
  • Прижим лотка;
  • Крепежная пластина вертикальная;
  • Усиленный соединитель типа GTO L;
  • Шарнирный соединитель типа GSV;
  • Внешний соединитель типа GTO LI;
  • Регулируемый горизонтальный соединитель внутренний;

3. Система «F5 Combitech» — кабельные проволочные лотки:

  • Лоток проволочный;
  • Соединитель с семью отверстиями;
  • Угол 90° прямой/малый радиус/большой радиус;
  • Угол вверх 90°;
  • Угол вниз 90°;
  • Т-ответвитель;

4. Система «U5 Combitech» — тяжелые лотки:

  • Лоток тяжелый;
  • Разделительная перегородка;
  • Угол 90° и 45°;
  • Т-ответвитель;
  • Х-ответвитель;
  • Угол вертикальный лестничный;
  • Угловой соединитель;
  • Соединитель горизонтальный;

5. Система «Т5 Combitech» – модульные конструкции:

  • Опора;
  • Опора плоская;
  • Опора фермовая.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Combitech F5, Combitech L5, Combitech S5, Combitech T5, Combitech U5

Поделиться в социальных сетях

Благодарность:

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding».

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Поддержка



ИНЖЕНЕРНЫЙ ЦЕНТР ОБО



ОБО Беттерманн работает для Вас. Специально для Вашего удобства в компании создан Инженерный центр. Высококвалифицированные технические специалисты осуществляют индивидуальное сопровождение Ваших проектов до момента их полной реализации. Обратившись в ОБО Беттерманн, Вы гарантированно получаете:

  • квалифицированные консультации по проектированию и монтажу;

  • тщательно разработанные проектные решения с детальными рекомендациями;

  • готовые чертежи по Вашим техническим заданиям.

При необходимости инженеры компании готовы приехать на Ваш объект для проведения обучения или шеф-монтажа. Отправить запрос в Инженерный центр ОБО Беттерманн Вы можете, обратившись в офис компании в Вашем регионе. Кроме того, Вы можете задать вопрос инженерам с помощью приведенной ниже формы или самостоятельно подобрать решение, воспользовавшись онлайн-каталогом продукции ОБО Беттерманн.

BIM-моделирование с ОБО

Компания ОБО Беттерманн поддерживает развитие современных технологий в области проектирования объектов и внедрения технологии информационного моделирования зданий и сооружений (BIM). Специально для инженеров-проектировщиков, использующих в своей работе программное обеспечение Autodesk Revit, наши специалисты разработали семейства оборудования, удобные шаблоны для проектирования и файлы типовых проектов.

Библиотека динамических блоков ОБО Беттерманн

Самая полная библиотека готовых элементов для удобного проектирования кабельных трасс в AutoCAD.

База данных для Model Studio CS Кабельное хозяйство

База элементов для проектирования кабельных трасс.

ОБУЧЕНИЕ И СЕМИНАРЫ

Программа обучающих семинаров ОБО Беттерманн охватывает широкий спектр тем. Принимая участие в семинарах ОБО, Вы можете:

  • ознакомиться с новейшими разработками и актуальными тенденциями в области проектирования и электромонтажа;

  • получить необходимые сведения о действующих нормах, стандартах и их требованиях;

  • освоить базовые принципы проектирования на основе оборудования ОБО Беттерманн с учетом его технических характеристик и особенностей.

Семинары проводятся для специалистов по проектированию и монтажу, а также для дистрибьюторов и компаний-партнеров. Программа каждого семинара составляется индивидуально для каждой группы слушателей. При необходимости обучение может быть организовано на Вашей территории. Все семинары проводятся на безвозмездной основе.   Кроме того, Вы можете заказать каталоги, брошюры и образцы продукции ОБО Беттерманн.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Для удобства работы инженеров-проектировщиков в компании ОБО Беттерманн разработан комплекс программного обеспечения. Все программы и лицензионные ключи предоставляются на безвозмездной основе.



OBO CONSTRUCT KTS – программное обеспечение для проектирования кабельных трасс на основе AutoCAD. Скачав программу, Вы получаете лицензионный ключ от Инженерного центра ОБО Беттерманн. При необходимости мы можем провести обучение по проектированию в OBO Construct KTS.



OBO KTS Cables Filling – программа для подбора кабеленесущей системы в соответствии с указанной нагрузкой и типом кабеля.



Калькулятор огнестойких проходок – приложение для подбора систем, препятствующих распространению огня.

Усиленные лестничные лотки серии SPL

Количество кабельных сетей постоянно растет. Это касается электрических, телефонных, компьютерных и других телекоммуникационных систем. Их невозможно представить без конструкций кабельных лотков. Они не только защищают людей от возгораний и пожаров, но и придают эстетический внешний вид зданиями и внутри помещений.

Тип лотка Усиленный лестничный лоток
Материал покрытия Оцинкование по Сендзимиру Горячее цинкование Покраска оцинкованного лотка
Толщина металла, мм 1,5; 2мм
Длина лотка (L), мм 3000 (2000 покраска)
Ширина лотка (B), мм 200; 300; 400; 500; 600; 700; 800; 900; 1000
Высота лотка (H), мм 80 ; 100; 150; 200
Монтаж Болт М8 с фланцем + Гайка со стопорным буртиком М8



ПРИНАДЛЕЖНОСТИ ДЛЯ ЛОТКА СЕРИИ SPL



ЛЕСТНИЧНЫЕ КАБЕЛЬНЫЕ ЛОТКИ

Серия SPL – это усиленные лотки кабельных каналов, предназначенные для проводов снаружи помещений и внутри. По сравнению с о стандартными сериями, эта конструкция обладает высокой нагрузочной способностью. Это позволяет использовать лотки для прокладки тяжелых кабелей, в том числе на увеличенное расстояние.

Эти типы кабельных лотков используют на промышленных предприятиях, где есть большая вероятность коррозии, имеется агрессивная среда и опасная атмосфера: газовые заводы, нефетехимические, металлургические, сооружения, находящиеся в крайне неблагоприятных зонах.



Особенности и преимущества кабельных лотков лестничного типа:

  • применяются при большом количестве кабельных сетей;
  • используются при условиях увеличенного расстояния между опорами;
  • создают эстетичный вид, так как прячут все провода и кабеля;
  • обладают высокой степенью защиты, благодаря своим несущим способностям;
  • измененный профиль перемычки делает конструкцию усиленно жесткой;
  • предоставляют быстрый доступ к оперативному ремонту или замене кабеля;
  • лестничный тип создаёт естественную вентиляцию и предотвращает перегрев кабеля;
  • подходит для любого типа конфигурации, взаимозаменяемость компонентов;
  • быстрый монтаж, не требующий сварочных работ.

Кабельные лотки и короба имеют 4 типа покрытия: нержавеющая сталь, оцинкование методом Сендзимира, окрашивание специальным порошком и горячее цинкование с погружением. Высокая несущая способность достигается за счет профилированных прокатных бортов с рёбрами жёсткости и за счет высокой толщины стали – 1, 5 мм и 2 мм.

Размеры колеблются в следующих пределах:

  • длина – 3 метра;
  • ширина – 200, 300, 400, 500, 600, 700, 800, 900, 1000 мм;
  • высота – 80, 100, 150, 200 мм.

Все соединители кабельных лотков также обладают усиленными характеристиками.

PITON – ЛУЧШИЙ ВЫБОР ДЛЯ ИНФРАСТРУКТУРЫ

Если вам необходим качественный долговечный продукт, постоянная поддержка специалистов на всех этапах сотрудничества, опытная компания с высококвалифицированными сотрудниками, то PitON – это лучший выбор. На сайте имеются все типы и разновидности кабеленесущих конструкций, аксессуары и компоненты для соединения.

  • С покупкой вы приобретаете не только долговечность, но и высокое качество сервиса. А именно:
  • индивидуальный подход к каждому клиенту, решение любых возникающих вопросов в процессе сотрудничества;
  • чертежи кабельных лотков;
  • продукция, зарекомендовавшая себя в сотнях населенных пунктах;
  • лучшее сочетание цена-качество;
  • наличие всех комплектующих для кабельных лотков;
  • большой выбор кабельных лотков и постоянное обновление ассортимента;
  • своевременная доставка.

Сотрудничество с нами позволит быстро разобраться в многообразии и преимуществах кабеленесущих систем, существенно сэкономит ваше время, нервы и средства. Всегда в наличии все аксессуары: ответвлитель Х и Т, повороты 45 ° и 90 °, соединители, крышки, углы, разделительные перегородки. Компоненты серии HP отличаются жесткостью, прочностью и усиленными несущими характеристиками. Долговечность конструкции гарантирована.

Кабельные лотки серии LP
Кабельные лотки серии HP

Заказать расчет

Альбомы типовых решений

Представленные в данном разделе альбомы типовых решений разработаны в соответствии с требованиями ПУЭ и Технического циркуляра №35/2017 от 19 октября 2017 года "О двухуровневой прокладке кабельных линий", выпущенного Ассоциацией "Росэлектромонтаж".

Прокладка кабелей в кабельных сооружениях с применением эстакадных полок типа ПЭ, ПЭУ (шифр П500), 2010 г.

Материалы альбома предназначены для использования при выполнении проектных и монтажных работ по открытой прокладке трехжильных кабелей и одножильных кабелей из сшитого полиэтилена (СПЭ) напряжением до 220 кВ в кабельных коллекторах, туннелях, на кабельных эстакадах.

В альбоме представлены:

  1. Справочные материалы по размещению кабельных конструкций в кабельных сооружениях и расположению кабелей на конструкциях;
  2. Чертежи кабельных конструкций;
  3. Чертежи крепления кабельных конструкций к различным строительным основаниям;
  4. Примеры установки конструкций и прокладки кабелей.

Шифр П-500 в формате *.dwg

Шифр П-500 в формате *.pdf

В случае, если Ваша версия AutoCAD не поддерживает шрифты, используемые в Альбоме типовых решений "Русэнерго", то необходимо скачать сборник шрифтов и установить его в папку  C:/Program Files/AutoCAD 20xx/Fronts.

Сборник шрифтов для AutoCAD

Альбом типовых решений РЭ-01, 2016 г.

Типовой проект включает следующие разделы:

  1. Основные положения и рекомендации по двухуровневой прокладке кабельных линий.
  2. Инструкция по двухуровневой прокладке кабельных линий.
  3. Обустройство типовых серий железобетонных лотков (серия Л).
  4. Прокладка кабеля в лотках для кабельных соединений (серия УБК).
  5. Двухуровневая прокладка кабельных линий при проектировании эстакад.
  6. Обустройство кабельных колодцев.
  7. Типовые решения для кабельных тоннелей.
  8. Организация вертикальных подъемов на высоковольтные опоры ЛЭП.
  9. Организация вертикальных подъемов (в плоскости, на опорах типа "труба").

Альбом РЭ-01 в формате *.dwg

Альбом РЭ-01 в формате *.pdf

Специалисты нашего проектного отдела готовы предложить услуги по разработке любых технических решений с применением продукции производства Русэнерго, исходя из вашего технического задания, а также проверку совместимости креплений с кабеленесущими конструкциями любых отечественных и импортных производителей. Для этого Вам необходимо отправить чертеж сооружения (наименование производителя и марку консолей/полок), количество кабельных  линий,  диаметр  кабеля,  способ  прокладки  (ряд/треугольник) на [email protected]  или [email protected] с  темой "Решение", а  также  указать  наименование  организации, должность, Ф.И.О. Все чертежи и услуги предоставляются бесплатно. Также вы можете получить каталоги и альбомы типовых решений компании в печатной форме, отправив  соответствующий  запрос  на  электронную  почту,  указав  адрес  доставки.  Доставка осуществляется бесплатно экспресс-почтой.

Проектирование внутреннего электроснабжения (ЭО, ЭС, ЭОМ)

Таблицы коэффициентов использования светотехнического оборудования "IEK" pdf 280
Лотки 3.0. Программа по расчету кабельных трасс "IEK" zip 694
Принципиальные схемы на основе динамических блоков "IEK" zip 736
Динамические блоки металлических лотков и аксессуаров IEK для AutoCad "IEK" zip 643
Трубы и аксессуары IEK для REVIT "IEK" zip 1734
РД 153-34. 0-20.527-98 Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования pdf 8130
Программный комплекс для расчета кабельных систем Vergokan Calculator V1.1 zip 6972
Программный комплекс для расчета кабельных систем EKF-Electrotechnica zip 9781
Программный комплекс для расчета кабельных систем IEK_Lotki rar 7019
Оборудование IEK в формате AutoCAD zip 7805
Типовые решения на оборудовании IEK zip 3862
Руководство по подбору устройств защиты от импульсных перенапряжений (УЗИП) ДКС zip 1713
DKC-2012. L5 (PDF) Типовой альбом "Прокладка кабеленесущих трасс лестничного типа "L5 Combitech" zip 5884
DKC-2012.L5 (DWG) Типовой альбом "Прокладка кабеленесущих трасс лестничного типа "L5 Combitech" rar 7653
DKC-LT-2013 (PDF) Альбом типовых решений ООО "Световые технологии", подготовленный в сотрудничестве с компанией ДКС pdf 7894
DKC-LT-2013 (DWG) Альбом типовых решений ООО "Световые технологии", подготовленный в сотрудничестве с компанией ДКС zip 8660
DKC-2014.COMBITECH (PDF) Типовой альбом "Опорные конструкции, узлы монтажа лотков и аксессуары" zip 5842
DKC-2014. COMBITECH (DWG) Типовой альбом "Опорные конструкции, узлы монтажа лотков и аксессуары" zip 6448
DKC-2014.B5.R (PDF) Типовой альбом "Универсальные опорные конструкции BTL-20 "B5 Combitech" rar 6605
DKC-2015.J Типовой альбом "Система молниезащиты и заземления "Jupiter" pdf 7187
DKC-2015.J Типовой альбом "Система молниезащиты и заземления "Jupiter" (DWG) dwg 7587
DKC-LT-2016 Типовой альбом "Организация освещения с использованием оборудования АО "ДКС" и ООО "МГК "Световые Технологии" pdf 4375
DKC-LT-2016 Типовой альбом "Организация освещения с использованием оборудования АО "ДКС" и ООО "МГК "Световые Технологии" (DWG) dwg 7189
DKS Электронный Справочник решений для "RAM block" rar 3226
РУМ 1-2013 pdf 9297
РУМ 2-2013 pdf 5935
РУМ 3-2013 pdf 8954
РУМ 4-2013 pdf 7507
РУМ 5-2013 pdf 6611
РУМ 5-2013 Приложение pdf 3723
РУМ 6-2013 pdf 7234
РУМ 1-2012 pdf 5347
РУМ 2-2012 pdf 7937
РУМ 3-2012 pdf 8182
РУМ 4-2012 pdf 10007
РУМ 5-2012 pdf 5977
РУМ 6-2012 pdf 8690
РУМ 1-2011 pdf 4873
РУМ 2-2011 pdf 7466
РУМ 3-2011 pdf 7433
РУМ 4-2011 pdf 6300
РУМ 5-2011 pdf 5314
РУМ 6-2011 pdf 6719
РУМ 1-2010 pdf 4745
РУМ 2-2010 pdf 7958
РУМ 3-2010 pdf 9251
РУМ 4-2010 pdf 8067
РУМ 5-2010 pdf 6049
РУМ 6-2010 pdf 6942
РУМ 1-2009 pdf 7231
РУМ 2-2009 pdf 7183
РУМ 3-2009 pdf 8405
РУМ 4-2009 pdf 7811
РУМ 5-2009 pdf 7697
РУМ 6-2009 pdf 10265
РУМ 1-2008 pdf 5731
РУМ 2-2008 pdf 3633
РУМ 3-2008 pdf 6455
РУМ 4-2008 pdf 3568
РУМ 5-2008 pdf 3937
РУМ 6-2008 pdf 3679
РУМ 1-2007 pdf 4117
РУМ 2-2007 pdf 7425
РУМ 3-2007 pdf 5132
РУМ 4-2007 pdf 8319
РУМ 5-2007 pdf 9014
РУМ 6-2007 pdf 11422
РУМ 1-2006 pdf 4536
РУМ 2-2006 pdf 6465
РУМ 3-2006 pdf 10599
РУМ 4-2006 pdf 8459
РУМ 5-2006 pdf 9371
РУМ 6-2006 pdf 9090
РУМ 1-2005 pdf 5033
РУМ 2-2005 pdf 8742
РУМ 3-2005 pdf 8105
РУМ 4-2005 pdf 3954
РУМ 5-2005 pdf 7255
РУМ 6-2005 pdf 5093
РУМ 1-2004 pdf 4648
РУМ 2-2004 pdf 7124
РУМ 3-2004 pdf 5323
РУМ 4-2004 pdf 5085
РУМ 5-2004 pdf 8042
РУМ 6-2004 pdf 7688
РУМ 1-2003 pdf 5951
РУМ 2-2003 pdf 4870
РУМ 3-2003 pdf 5380
РУМ 4-2003 pdf 6000
РУМ 5-2003 pdf 5683
РУМ 6-2003 pdf 5219
РУМ 1-2002 pdf 4054
РУМ 2-2002 pdf 5687
РУМ 3-2002 pdf 4214
РУМ 4-2002 pdf 5674
РУМ 5-6-2002 pdf 3653
РУМ 7-2002 pdf 5455
РУМ 8-2002 pdf 4854
РУМ 9-10-2002 pdf 3607
РУМ 11-2002 pdf 7763
РУМ 12-2002 pdf 3808
РУМ 1-2001 pdf 5231
РУМ 2-2001 pdf 5749
РУМ 3-4-2001 pdf 6110
РУМ 5-2001 pdf 6202
РУМ 6-2001 pdf 9770
РУМ 7-2001 pdf 3781
РУМ 8-2001 pdf 3912
РУМ 9-10-2001 pdf 4403
РУМ 11-2001 pdf 3583
РУМ 12-2001 pdf 4210
РУМ 1-2000 pdf 5222
РУМ 2-2000 pdf 4890
РУМ 3-4-2000 pdf 4924
РУМ 5-2000 pdf 4779
РУМ 6-2000 pdf 8142
РУМ 7-8-2000 pdf 4868
РУМ 9-2000 pdf 5103
РУМ 10-2000 pdf 4348
РУМ 11-2000 pdf 4870
РУМ 12-2000 pdf 5251
РУМ 1-1999 pdf 10042
РУМ 2-1999 pdf 10546
РУМ 3-1999 pdf 7844
РУМ 4-1999 pdf 4887
РУМ 5-1999 pdf 6405
РУМ 6-1999 pdf 3503
РУМ 7-1999 pdf 4767
РУМ 8-1999 pdf 5154
РУМ 9-1999 pdf 5285
РУМ 10-1999 pdf 4970
РУМ 11-1999 pdf 4479
РУМ 12-1999 pdf 7144
РУМ 1-1998 pdf 5298
РУМ 2-1998 pdf 5019
РУМ 3-1998 pdf 5017
РУМ 4-1998 pdf 4913
РУМ 5-1998 pdf 5099
РУМ 6-1998 pdf 5108
РУМ 7-8-1998 pdf 4745
РУМ 9-1998 pdf 4583
РУМ 10-1998 pdf 4497
РУМ 11-1998 pdf 5479
РУМ 12-1998 pdf 4393
РУМ 1-1997 pdf 4129
РУМ 2-1997 pdf 3635
РУМ 3-1997 pdf 9984
РУМ 4-1997 pdf 3535
РУМ 5-1997 pdf 3580
РУМ 6-1997 pdf 3603
РУМ 7-1997 pdf 3651
РУМ 8-1997 pdf 4934
РУМ 9-1997 pdf 3553
РУМ 10-1997 pdf 8893
РУМ 11-1997 pdf 4297
РУМ 12-1997 pdf 5581
РУМ 1-1996 pdf 4015
РУМ 2-1996 pdf 3577
РУМ 3-1996 pdf 4350
РУМ 4-1996 pdf 6054
РУМ 5-1996 pdf 4289
РУМ 6-1996 pdf 3795
РУМ 7-1996 pdf 9366
РУМ 8-1996 pdf 4111
РУМ 9-1996 pdf 3901
РУМ 10-1996 pdf 7236
РУМ 11-12-1996 pdf 3576
РУМ 1-1995 pdf 3635
РУМ 2-1995 pdf 3968
РУМ 3-1995 pdf 7486
РУМ 4-1995 pdf 3672
РУМ 5-1995 pdf 9027
РУМ 6-1995 pdf 3529
РУМ 9-1995 pdf 4843
РУМ 10-1995 pdf 3554
РУМ 11-1995 pdf 4251
РУМ 12-1995 pdf 3589
5. 407-43.0 Установка распределительных шкафов серии ПР11. Выпуск 0. Материалы для проектирования pdf 4327
5.407-43.1 Установка распределительных шкафов серии ПР11. Выпуск 1. Рабочие чертежи pdf 6340
5.407-64.1 Установка одиночных навесных и протяжных ящиков, коробок с зажимами, щитков освещения и токоподводы.Выпуск 1. Монтажные чертежи pdf 9410
5.407-83.1 Установка выключателей и штепсельных розеток. Выпуск 1. Монтажные чертеж pdf 7144
5.407-83.2 Установка выключателей и штепсельных розеток. Выпуск 2. Чертежи изделий pdf 3851
5. 407-90 Установка светильников с люминесцентными лампами в производственных помещениях. Чертежи монтажные. Чертежи изделий pdf 4296
5.407-101.1 Прокладка групповых осветительных сетей в производственных помещениях. Выпуск 1. Чертежи монтажные pdf 3862
5.407-101.2 Прокладка групповых осветительных сетей в производственных помещениях. Выпуск 2. Чертежи изделий pdf 6207
5.407-112.0 Установка групповых осветительных щитков. Выпуск 0. Материалы для проектирования pdf 3861
5.407-112.1 Установка групповых осветительных щитков. Выпуск 1. Монтажные чертежи. Чертежи изделий pdf 6541
5. 407-117.0 Установка ящиков с рубильниками и предохранителями. Выпуск 0. Материалы для проектировани pdf 3862
5.407-117.1 Установка ящиков с рубильниками и предохранителями. Выпуск 1. Узлы и изделия. Рабочие чертежи pdf 8965
5.407-142.0 Установка распределительных щитов серий ЩО70-1, ЩО70-2 , ЩО70М и распределительных шкафов серий ШРС1, СПМ75, СПА77 и ШР11. Выпуск 0. Материалы для проектирования pdf 4238
5.407-142.1 Установка распределительных щитов серий ЩО70-1, ЩО70-2 , ЩО70М и распределительных шкафов серий ШРС1, СПМ75, СПА77 и ШР11. Выпуск 1. Узлы и изделия. Рабочие чертежи pdf 4156
5. 407-153.1 Детали и узлы внутренних осветительных и силовых электропроводок производственных, административных, бытовых и жилых помещений в сельской местности pdf 11513
ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия pdf 286
ДЕТАЛИ УСТАНОВКИ КАБЕЛЬНОГО ЛОТКА

С ФОТОГРАФИЯМИ

Основными ключевыми словами в этой статье являются детали установки кабельного лотка с изображениями, DWG детали установки кабельного лотка, монтажные чертежи кабельного лотка, расчет пролета опоры кабельного лотка, опорные кронштейны кабельного лотка.

Детали установки кабельного лотка с изображениями

ДЕТАЛИ УСТАНОВКИ КАБЕЛЬНОГО ЛОТКА С ИЗОБРАЖЕНИЯМИ

ПОДДЕРЖКА КАБЕЛЬНОГО ЛОТОКА ОПОРНАЯ СТРЕЛКА

000

000

000

000

000

000

УЗЕЛ ЗАЗЕМЛЕНИЯ КАБЕЛЬНОГО ЛОТКА

АЛЮМИНИЕВЫЙ КАБЕЛЬНЫЙ ЛОТОК НАВЕСНЫЙ - СБОРКА СОЕДИНИТЕЛЬНОЙ ПЛАСТИНЫ

ЗАЖИМ КАБЕЛЬНОГО ЛОТКА 9000 УЗЕЛ 9000 ПОДЪЕМНИК 9000 9000 УЗЕЛ 9000 ПОДЪЕМНИК 9000 ПОДЪЕМНИК 9000 УЗЕЛ 9000 ПОДЪЕМНИК МОНТАЖ КОНСТРУКЦИОННОЙ СТАЛИ

ПРИМЕЧАНИЯ:
1. ГДЕ КОНСТРУКЦИОННАЯ СТАЛЬ ИСПОЛЬЗУЕТСЯ ОГНЕЗАЩИТНЫМ, ПРИСОЕДИНЯЙТЕСЬ К КОЛОННЕ ПЕРЕД УСТАНОВКОЙ ОГНЕЗАЩИТЫ.

КАПЕЛЬ ЛОТКА В СБОРЕ ПРОМЕЖУТОЧНАЯ КАПЛЯ - ТОЛЬКО ВЕРХНЯЯ ИЛИ ПЕРЕДНЯЯ

ПРИМЕЧАНИЯ:

1. ТРЕБУЕТСЯ ДЛИНА КАБЕЛЯ ЛОТКА ДЛЯ ОТРЕЗЫВАНИЯ В ПОЛЕВЫХ УСЛОВИЯХ.
2. ПРОМЕЖУТОЧНАЯ ОПОРА ДЛЯ ВЕРХНЕГО ЛОТКА, НЕОБХОДИМАЯ ДЛЯ ТРУБОПРОВОДОВ ШИРИНОЙ БОЛЕЕ 6096 мм.
3. ВЕРТИКАЛЬНЫЕ УГОЛКИ КАБЕЛЬНОГО ЛОТКА НА ВЕРХНЕМ ПУТИ ДОЛЖНЫ БЫТЬ ПОДДЕРЖИВАЮТСЯ В СОЕДИНЕНИИ С КАЖДОГО КОНЦА.ВЕРТИКАЛЬНЫЕ УГОЛКИ КАБЕЛЬНОГО ЛОТКА НА НИЖНЕЙ ЦЕПИ ДОЛЖНЫ БЫТЬ ПОДДЕРЖИВАЮТСЯ НА ВЕРХНЕЙ ЧАСТИ КОЛЕНА И ВНУТРИ 610 мм СОЕДИНЕНИЯ НА НИЖНЕЙ ЧАСТИ КОЛЕНА.

АЛЮМИНИЕВАЯ СОЕДИНИТЕЛЬНАЯ ПЛИТА - СБОРКА

АЛЮМИНИЕВАЯ РАСШИРИТЕЛЬНАЯ ПЛИТА - СБОРКА

УСТАНОВКА ПРИСОЕДИНЕНИЯ

НАБОР УСТАНОВКИ

НАБОР ИЗДЕЛИЯ НА ЛИНИИ МАКСИМАЛЬНОЙ ТЕМПЕРАТУРЫ.

2. ЗАПОМНИТЕ НАИМЕНЬШУЮ ОЖИДАЕМУЮ ТЕМПЕРАТУРУ МЕТАЛЛА НА ЛИНИИ МИНИМАЛЬНОЙ ТЕМПЕРАТУРЫ.

3. НАРИСИТЕ ЛИНИЮ МЕЖДУ МАКСИМАЛЬНОЙ И МИНИМАЛЬНОЙ ТОЧКАМИ.

4. ЧТОБЫ ОПРЕДЕЛИТЬ УСТАНОВКУ ЗАЗОРА, ЗАПРОСИТЕ ТЕМПЕРАТУРУ МЕТАЛЛА ВО ВРЕМЯ УСТАНОВКИ. НА ПЕРЕСЕЧЕНИИ ТЕМПЕРАТУРНОЙ ЛИНИИ ПРОЧИТАЙТЕ УСТАНОВКУ ЗАЗОРА.

АЛЮМИНИЕВЫЙ КАБЕЛЬНЫЙ ЛОТОК НАВЕСНОЙ - УЗЕЛ СОЕДИНИТЕЛЬНОЙ ПЛАСТИНЫ

ПРИМЕЧАНИЕ: МАКСИМАЛЬНОЕ НОМИНАЛЬНОЕ УСТРОЙСТВО ИЛИ НАСТРОЙКА УСТРОЙСТВА АВТОМАТИЧЕСКОГО ПЕРЕГРУЗКИ ТОКА И 500 ММ ДЛЯ КОНТУРОВ В ПРОВОДУ ПРОВОДНИКА 35 ММ (ДЛЯ ПРОВОДОВ ПРОВОДНИКОВ). УСИЛИТЕЛЬ ДЛЯ ПЕРЕМЫЧКИ 70мм2.

АЛЮМИНИЕВЫЙ КАБЕЛЬНЫЙ ЛОТОК, 90 ГРАДУСОВ - УЗЕЛ СОЕДИНИТЕЛЬНОЙ ПЛАСТИНЫ

ОГНЕЗАЩИТА КАБЕЛЬНОГО ЛОТКА - СБОРКА

ЗАМЕТКА ДЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ, ЗАПИСНАЯ ПЛОЩАДКА

ДЛЯ ДВИГАТЕЛЯ:

(ПУНКТ 4) МЕЖДУ РАСПОРНЫМИ МУФТАМИ (ИЛИ ТРУБКАМИ) И ПРОТИВОПОЖАРНЫМ ЛИСТОМ, НА ОДНОЙ СТОРОНЕ ПОДДОНА ПО ДЛИНЕ.

КРЫШКА КАБЕЛЬНОГО ЛОТКА ИЗ АЛЮМИНИЯ - СБОРКА

КРЫШКА АЛЮМИНИЕВОГО КАБЕЛЯ - ОБЕИХ СТОРОН

CONNECTOR 9000

КОННЕКТОР АЛЮМИНИЯ

- СТРЕЛКА В СБОРЕ

ЗАЖИМ КАБЕЛЬНОГО КАНАЛА В СБОРЕ - (НА ШИРОКОМ ФЛАНЦЕ)

ЗАЖИМ КАБЕЛЬНОГО КАНАЛА В СБОРЕ - (НА БЕТОННОМ КАНАЛЕ

0000003

00030005

00030003 ОТ ВЕРТИКАЛЬНО - КОНСТРУКЦИОННАЯ СТАЛЬ В СБОРЕ

ПРИМЕЧАНИЯ:

ГДЕ КОНСТРУКЦИОННАЯ СТАЛЬ ОГНЕЗАЩИЩАЕТСЯ, ПРИСОЕДИНЯЙТЕСЬ К КОЛОНКЕ ПЕРЕД ПРОТИВОПОЖАРНОЙ УСТАНОВКОЙ.

АЛЮМИНИЕВЫЙ КАБЕЛЬНЫЙ КАНАЛ НАВЕСНОЙ - СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА

КРЫШКА АЛЮМИНИЕВОГО КАБЕЛЬНОГО КАНАЛА - СБОРКА

9000 TRASSABLE

ЗАЖИМ КАБЕЛЬНОГО ЛОТКА ИЗ СТЕКЛА ИЗ СТЕКЛА

КАБЕЛЬНЫЙ ЛОТОК В СБОРЕ

ВОЛОКОННЫЙ СТЕКЛО 9000 В СБОРЕ УСТРОЙСТВА 9000 9000 9000 9000 УЗЕЛ УДЛИНИТЕЛЯ ПЛОСКОГО ПЛАСТИНА 9000 9000 9000 УЗЕЛ УПЛОТНИТЕЛЯ 9000 9000 9000 - К СБОРКЕ КАБЕЛЯ

Мы обсудили основные ключевые слова для этой статьи: детали установки кабельного лотка с изображениями, детали установки кабельного лотка DWG, монтажные чертежи кабельного лотка, расчет расстояния между опорами кабельного лотка, опорные кронштейны кабельного лотка.

  1. ДЕТАЛИ УСТАНОВКИ ЗАЗЕМЛЕНИЯ
  2. ДЕТАЛИ УСТАНОВКИ ОСВЕЩЕНИЯ
  3. Детали установки электрического двигателя
  4. Розетка Детали электрического монтажа
  5. Розетка
  6. Лоток - Ссылка в Википедии

Как это:

Нравится Загрузка...

Типичные детали для системы установки и поддержки кабельного лотка

На рисунке ниже показано, как установить кабельный лоток и его систему поддержки. На этом чертеже системы опор кабельного лотка изображены изометрический вид и вид в разрезе. Ниже приведены шаги, которые необходимо выполнить для прокладки кабелей на настенном кабельном лотке:

  1. Установите опору кабельного лотка, используя готовый фланец или канал GI. Размер, длина и интервалы опор должны соответствовать спецификации, стандартам, количеству кабелей и размеру кабеля.
  2. Закрепите кабельный лоток, как показано на рисунке.
  3. Проложите кабель, соблюдая расчетное расстояние.
  4. Свяжите кабель с помощью кабельной стяжки и пометьте кабели, как требуется.

На рисунке ниже показано поперечное сечение настенного кабельного лотка и его опорной системы. На этом чертеже перфорированный кабельный лоток привинчен к опорному кронштейну кабельного лотка.

Типовые детали для установки кабельных лотков на стене поперечного сечения

Типовые технические характеристики для установки кабельных лотков

Кабели должны быть уложены в один ярус кабельного лотка, если иное не принято и не установлено аккуратно.

Кабельный лоток разрешается разрезать только по линии плоского металла (не через перфорацию). Все обрезанные кромки должны быть подготовлены и обработаны в соответствии с оригинальной обработкой металла. Если при изготовлении использовалась сварка, а также на оцинкованном поддоне, для этой обработки должна использоваться краска с высоким содержанием цинка.

Отверстия, вырезанные в кабельном лотке для прохождения кабелей с ПВХ-покрытием, должны быть снабжены втулками или, в качестве альтернативы, втулками и / или выровнены по кабельному лотку 853/11 для предотвращения повреждения ПВХ-покрытия.Кабельный лоток должен быть изготовлен из перфорированной мягкой стали и иметь горячеоцинкованное покрытие.

Кабельные лотки должны иметь следующие размеры:

Ширина (мм) Высота фланца (мм) Толщина (мм)
100–150 13 1,5
225 13 1,5
300–450 20 1.5
600 - 1200 20 2,0 ​​

Отводы и тройники должны изготавливаться из того же материала, отделки и толщины, что и прямые лотки. На каждом конце колен и тройников должен быть предусмотрен прямой участок длиной не менее 100 мм.

Кабельные лотки должны поддерживаться оцинкованными скобами из мягкой стали с равными интервалами максимум 1,2 мм и на расстоянии 255 мм от изгибов и тройников. Для установки и соединения лотков следует использовать стальные кровельные болты и гайки с грибовидной головкой.Кронштейны кабельного лотка должны иметь достаточную глубину, чтобы обеспечить доступ к задней части лотка для легкой установки креплений седельного типа из ПВХ.

Все кабели должны быть прикреплены к кабельным лоткам с помощью покрытых ПВХ медных седел с двухвинтовым креплением или покрытой ПВХ металлической полосой с нержавеющими винтами и гайками с цилиндрической головкой. Хвостовики винтов должны выступать за гайку более чем на три витка резьбы. В качестве альтернативы могут быть предложены специальные устройства для фиксации кабеля.Горизонтальный и вертикальный зазор между кабелями должен быть таким, чтобы не было необходимости в уменьшении номинального тока.

Для обеспечения непрерывности заземления необходимо установить непрерывный участок луженой медной ленты 25 мм x 3 мм по всей длине лотков. Для всех разрывов кабельного лотка и соединений должны быть предусмотрены перемычки. При необходимости весь лоток должен быть заземлен с помощью луженой медной ленты размером 25 мм x 3 мм. Должно быть занято только 40% пространства кабельного лотка, расчет должен быть направлен на приемку, и размер кабельного лотка должен быть увеличен, если требуется, чтобы соответствовать вышеуказанному, без дополнительных затрат.

Типовая деталь с изображением расширительных швов, пересекающих кабельный лоток

На приведенном выше чертеже показано, как соединять кабельные лотки, когда они пересекают компенсационные швы здания.

Полное руководство по кабельному лотку для инженеров-электриков и проектировщиков

Как спроектировать кабельный лоток?

Большинство проектов примерно определено в начале проектирования кабельного лотка . Для проектов, которые не определены на 100% до начала проектирования, стоимость и время, затрачиваемое на исправление постоянных изменений на этапах проектирования и составления проекта, будут значительно меньше для систем кабельных лотков, чем для систем кабелепроводов.

Полное руководство по кабельному лотку для инженеров-электриков и проектировщиков (на фото: системы лестничных лотков для управления силовыми кабелями, сборные алюминиевые кабельные лотки, лестницы для строительных проектов; предоставлено cnbonet.com)

Требуются небольшие инженерные работы , чтобы изменить ширину кабельный лоток , чтобы получить дополнительное пространство для проводки. Когда речь идет о банках-каналах, изменение является сложной проблемой.

Окончательные чертежи системы электропроводки кабельного лотка могут быть завершены и разосланы на торги или строительство быстрее, чем на систему электропроводки кабелепровода.Кабельные лотки упрощают процесс проектирования системы электропроводки и сокращают количество деталей.

Системы разводки кабельных лотков хорошо подходят для компьютерных чертежей. Программа управления электропроводкой на основе электронных таблиц может использоваться для контроля заполнения кабельного лотка кабельным лотком. Хотя такая система также может использоваться для управления заполнением трубопровода, необходимо контролировать большого количества отдельных трубопроводов . Для системы электропроводки равной мощности необходимо контролировать только несколько участков кабельных лотков.

В тех случаях, когда они разделены фиксированным сплошным барьером из материала, совместимого с кабельным лотком

Выделенные зоны установки кабельного лотка предупреждают другие инженерные дисциплины , чтобы избежать конструкций, которые приведут к конфликтам при установке оборудования и материалов в этих областях !! По мере добавления дополнительных цепей зона установки кабельного лотка будет увеличиваться всего на несколько дюймов. Пространство, необходимое для дополнительных трубопроводов, будет намного больше.

Тот факт, что кабель может легко входить и выходить из кабельного лотка в любом месте на своем пути , открывает некоторые уникальные возможности, которые обеспечивают очень гибкие конструкции.

Необходимо проектировать меньшее количество опор и требуется меньшая координация между дисциплинами проектирования опор кабельных лотков по сравнению с опорами кабелепровода.

За исключением проводов , стоимость кабельных лотков, опор и различных материалов обеспечит экономию до 80% по сравнению со стоимостью кабелепроводов, опор, тяговых ящиков и других материалов.

Кабельный лоток шириной 18 дюймов имеет допустимую площадь заполнения 21 квадратный дюйм.Для получения этой допустимой площади заполнения потребуются трубы диаметром 7–3 дюйма (7 × 2,95 квадратных дюймов = 20,65 квадратных дюймов).

Стоимость многожильных кабелей с изоляцией на 600 вольт , указанных для использования в кабельных лотках, превышает стоимость отдельных проводов с изоляцией на 600 вольт, используемых в кабелепроводах. Разница в стоимости зависит от системы изоляции, материалов оболочки и конструкции кабеля.

Полное руководство по кабельному лотку для инженеров-электриков и проектировщиков

Соответствующее содержание EEP со спонсорскими ссылками

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Thomas & Betts Canada - Селектор чертежей кабельных лотков

Программное обеспечение

SolidWorks eDrawings Viewer
Если у вас нет доступа к инженерному программному обеспечению, вы можете загрузить бесплатную программу просмотра eDrawings Viewer для своего ПК, чтобы просматривать, распечатывать и просматривать чертежи, содержащиеся в этой библиотеке.
Посетите их официальный сайт

Выбор номера прямой секции

AH 1 6 24 L09 144
Материал серии Боковой поручень
Высота
Ширина Низ
Стиль
Длина
Квасцы.
Балка двутавровая
1 серия 6 дюймов 24 дюйма Лестница
Расстояние 9 дюймов
144 дюйма

Выбор номера фитингов

AHF 6 24 л HB 60 12
Материал Боковой поручень
Высота
Ширина Низ
Стиль
Фитинг
Тип
Уголок Радиус
Квасцы.
Балка двутавровая
6 дюймов 24 дюйма Лестница горизонтальный
отвод
60 град. 12 дюймов

Нижние стили

Лестница :
  • Очень широкие алюминиевые перекладины приварены к боковым перилам из экструдированной алюминиевой двутавровой балки. Каждая вторая перекладина перевернута, чтобы упростить монтаж кабельных стяжек и зажимов сверху или снизу.Все края и сварные швы скруглены и гладкие, чтобы предотвратить повреждение кабеля.
Вентилируемый :
  • Сборная конструкция, состоящая из цельных или отдельных продольных рельсов и дна, имеющего отверстия, достаточные для прохода воздуха, и занимающая 75% или меньше площади площадь поверхности для поддержки кабелей. Максимальные открытые расстояния между опорными поверхностями кабелей поперечных элементов не превышают 102 мм (4 дюйма) в направлении, параллельном боковым направляющим лотка (от края перекладины к краю перекладины).
Solid :
  • Сборная конструкция, состоящая из днища без вентиляционных отверстий внутри отдельных продольных боковых направляющих. Ступени не перфорированные и не чередуются (вверх / вниз). Однако Ty-Raps можно вставлять по диагонали между перекладиной и нижней пластиной для крепления кабеля.

Характеристики

Характеристики :
  • Боковые перила прямые Конструкция: экструдированная двутавровая балка, номинальная высота 4 дюйма.до 7 дюймов, высота нагрузки от 3 до 6 дюймов
  • Защелкивающееся соединение стыковой пластины.
  • Перевернутое положение каждой второй перекладины для нижнего или верхнего крепления кабельных стяжек.
  • Универсальные непрерывные ступеньки с открытыми пазами (профиль паза).
  • Эксклюзивные прорези для кабельных стяжек Ty-Rap (5/8 x 5/8) с шагом один дюйм (1 дюйм).
  • Очень широкая конструкция перекладины.
  • Четырехболтовое соединение.
  • Боковые поручни на выбор (U и H) на выбор.
Приложения :

Коммерческий
  • Школы
  • Больницы
  • Офисные здания
  • Аэропорты
  • Казино
  • Стадионы
Промышленные предприятия
  • Нефтехимические заводы
  • Автомобильные заводы
  • Бумажные растения
  • Пищевая промышленность
  • Электростанции
  • НПЗ
  • Производство
  • Горное дело
Принадлежности :
  • Каждая пара соединительных пластин имеет 3/8 дюйма.монтажное оборудование.
  • Полная линейка аксессуаров и вспомогательных систем.
Материал :
  • 6063 Алюминиевый сплав T6.
Соответствие :
  • CSA, NEMA, NEC, UL
Грузоподъемность :
  • 1,5 Коэффициент безопасности. Все секции лотка будут выдерживать дополнительную сосредоточенную нагрузку 200 фунтов на любую часть лотка (боковые ограждения, перекладину и т. Д.) Сверх указанного класса нагрузки.

5.2.1 Варианты чертежей кабельного лотка / короба

Для правильного отображения этой страницы вам необходим браузер с поддержкой JavaScript.

MagiCAD предлагает утилиту для рисования кабельных лотков и коробов, которая, по сравнению со встроенной утилитой для рисования Revit, значительно сокращает количество щелчков мышью, необходимых пользователю для рисования кабельных лотков и коробов. MagiCAD предлагает все параметры рисования в одном диалоговом окне.

Когда параметры выбраны, можно приступить к прокладке кабельных лотков / коробов. Чертежи кабельных лотков и коробов работают так же, как и собственные утилиты для рисования Revit.

Выбрать эталонный кабельный лоток

Если вы нажмете эту кнопку, MagiCAD попросит вас показать один кабельный лоток / короб из проекта. Все свойства выбранного кабельного лотка / короба копируются в диалоговое окно.

Фильтры

Вы можете использовать поле фильтра, чтобы сузить список доступных элементов в списках. В списках отображаются только те объекты, которые содержат текст фильтра.

Код и название системы

Выберите тип системы из списка. Здесь показаны все типы систем в наборе данных

Кабельные лотки / каналы

Выберите тип кабельного лотка / кабелепровода из списка

Установка

Выберите код установки, если вы e.грамм. хотите разделить кабельные трассы в спецификации в зависимости от способа их установки.

Размеры

Выберите ширину и высоту кабельного лотка или диаметр кабелепровода.

Примечание

Если вы переместите курсор поверх значка, отобразится примечание: «Можно использовать только размеры из электрических настроек.Если используются другие размеры, они округляются до ближайшего размера, указанного в электрических настройках ».

Это просто примечание, напоминающее вам ввести значения, определенные в электрических настройках. MagiCAD не может считывать значения из Revit и предлагать их, например, в полях со списком.

Выравнивание

Введите смещение, по которому вы хотите провести кабельный лоток.Вы можете выбрать верхнюю, центральную или нижнюю сторону кабельного лотка.

Вы также можете выбрать объект, нажав одну из кнопок. Перед выбором можно ввести допуск между кабельным лотком и выбранным объектом.

поверх

Нижняя часть трубы, воздуховода или кабельного лотка отображается на том же уровне, что и верх выбранного объекта.

В центре

Центральная линия трубы, воздуховода или кабельного лотка проводится по средней линии выбранного объекта.

Внизу

Верх трубы, воздуховода или кабельного лотка отображается на том же уровне, что и нижняя часть выбранного объекта.

Если поставить галочку в поле «Выровнять по выбранному объекту», функциональность и текст кнопок изменятся.

От начала до конца

Верх трубы, воздуховода или кабельного лотка отображается на том же уровне, что и верх выбранного объекта.

От центра к центру

Центральная линия трубы, воздуховода или кабельного лотка проводится по средней линии выбранного объекта.

Снизу до конца

Нижняя часть трубы, воздуховода или кабельного лотка отображается на том же уровне, что и нижняя часть выбранного объекта.

Если задан допуск, он будет использоваться между выделенными и нарисованными объектами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

[an error occurred while processing the directive]
