Забиваемый металлический дюбель-гвоздь

Чем выше объем строительных работ, тем более значимой характеристикой является скорость монтажа конструкций при соблюдении неизменно высокого качества. В этих условиях незаменимыми во всех отношениях оказываются анкерные крепежные метизы, от верного подбора которых зависит и прочность выполняемых соединений, и экономический фактор. В свою очередь, из всего многообразия применяемых анкеров одним из наиболее востребованных изделий данного плана является забиваемый металлический дюбель-гвоздь.

Забиваемый металлический дюбель-гвоздь бывает особенно востребован при обустройстве несъемного огнестойкого крепления различных объектов из профильных/листовых материалов к базовой основе из бетона или кирпича полнотелой структуры, а также к основе из натурального камня. Крепеж полностью безопасен в пожарном и экологическом отношении, обеспечивая при монтаже высокую скорость выполнения работ, а также существенную экономию времени и средств. Забиваемый металлический дюбель-гвоздь можно применять при установке прочных несущих конструкций для отопительных систем, оборудования для вентиляции/кондиционирования воздуха внутри помещений, монтаже элементов крепления кабелей, креплении иных конструкций. При соответствующей толщине базовой основы возможно сквозное крепление монтажного дюбеля. Для маскировки крепления применяются дюбель-гвозди с головками впотай.

Конструкция метиза включает в себя два структурных компонента: покрытый слоем цинка стальной гвоздь, имеющий плоскую шляпку и гладкий стержень, а также двухраспорный дюбель со стопорным буртиком грибовидной формы. Для изготовления гвоздя используют оцинкованную конструкционную углеродистую сталь различных марок (в частности, С1008), дюбеля – сплав алюминия с цинком. Величина наружного диаметра дюбеля варьируется в диапазоне 6 – 8 мм, диаметра гвоздя – в пределах 40 – 120 мм, длина дюбеля может составлять от 40 до 120 мм.

www.zitar.ru

Дюбель гвозди по бетону


Что собой представляет дюбель гвоздь

Дюбель гвоздь являет собой разновидность обычного дюбеля, от которого он отличается возможностью быстрого монтажа посредством забивания в стену. Такие крепежные элементы широко используются при проведении ремонта: они позволяют быстро и надежно закрепить на стене, потолке или полу практически любой материал.

Использование дюбелей-гвоздей позволяет одинаково легко работать с бетоном, деревом или кирпичной кладкой. Особенно быстро удается производить такие операции, как крепление плинтуса, отделка внешних стен облицовкой или работа с гипсокартонными конструкциями. Крепежи также часто используют для теплоизоляции дома, установки водосточных отливов над окнами и балконами.

Для правильной работы важно понимать, что такое дюбель-гвоздь, его принцип действия и особенности работы с различными материалами.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Дюбель-гвозди для различных материалов

Дюбель-гвоздь являет собой крепеж специальной формы, предназначенный для увеличения скорости установки. Основные его составляющие: гвоздь с конической резьбой, зауженной в сторону острия, что позволяет без проблем работать с ним не только шуруповертом, но и молотком, и пластиковый дюбель. Данный тип крепежей нашел широкое применение в работах с кирпичной кладкой, бетонными стенами, а также для гипсокартона, природного камня и других материалов.

Основное отличие дюбеля-гвоздя от остальных видов дюбеля в том, что основной крепежный элемент действует по принципу гвоздя, а не шурупа. Хотя некоторые выпускаемые изделия имеют в головке крестообразный шлиц, работать с дюбелями гораздо быстрее при помощи обычного молотка.

Пластиковая часть крепежа, при забивании в нее гвоздя, расширяется и обеспечивает надежное и долговечное крепление. Один из краев дюбеля имеет специальное расширение - манжетку, которая не дает дюбелю «с головой» уйти в предназначенное отверстие. Манжетка может быть разной формы, в зависимости от которой выделяют несколько видов дюбелей:

  1. Гвоздь-грибок. Такой вид пластиковой части крепежа имеет скругленное окончание, которое, на первый взгляд, напоминает гриб. Используется в тех случаях, когда конструкция требует повышенной прижимной силы. Благодаря большой толщине манжеты, давление распределяется равномерно и не приводит к разрушению крепежа или прижимаемого материала.
  2. Дюбель гвоздь-потай. Используется в местах, где требуется спрятать головку шурупа в один уровень со стеной.

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя - от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Модель метиза с размерами 6х40 мм

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

В зависимости от материала изготовления распорной части, дюбели бывают пластиковыми и металлическими. Что касается формы и предназначения, то здесь классификация дюбелей значительно расширяется. Перечислим основные виды наиболее часто используемых крепежей:

  1. Дюбели-гвозди для монтажного пистолета (рис. 4). Их особенность в том, что они не оборудованы пластиковой расширяющейся частью и держатся в стене только за счет своей резьбы.
  2. Дюбель гвоздь металлический забиваемый (рис. 5). Когда разговор идет о дюбелях-гвоздях, чаще всего имеют в виду именно такой вид. Состоит из стального стержня с резьбой, покрытого цинком, и пластиковой части, которая расширяется при его забивании в стену. Позволяет быстро и надежно соединять конструкции из разных материалов.

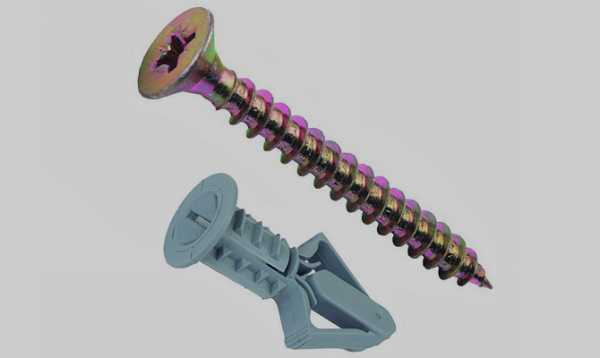

  3. Дюбель для гипсокартона. Имеет широкую пластиковую часть (рис. 6), которая равномерно распределяет создаваемое металлическим стержнем давление. Такие крепежи для гипсокартона снижают риск разрушения этого хрупкого материала, одновременно обеспечивая надежное крепление. Некоторые варианты исполнения имеют зауженное острие, которое действует на гипсокартон в качестве сверла, позволяя обходиться без предварительной подготовки отверстий в поверхности материала.

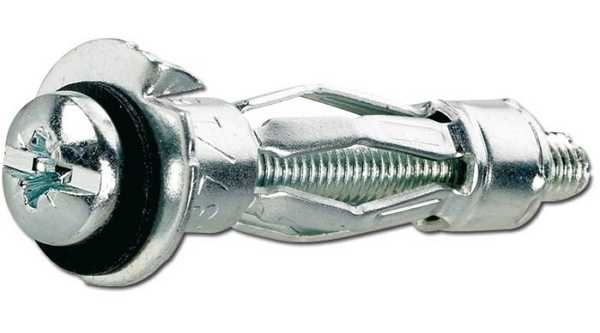

  4. Дюбель-бабочка. Такие крепежи на конце пластиковой или металлической расширяющейся части имеют резьбу, проходя сквозь которую гвоздь заставляет всю конструкцию разложиться по принципу зонтика (фото 1). «Крылья» такой «бабочки» раскрываются на обратной стороне материала, обеспечивая очень устойчивое крепление. Чаще всего, используется для гипсокартона.
Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Крепеж дюбель-бабочка

Шляпка гвоздя может быть как прямой, так и шлицевой. В первом случае, работа

vest-beton.ru

Как забить дюбель-гвоздь? - Aliko

07 апреля 2014

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Для крепления различных элементов к таким плотным поверхностям как бетон или кирпич чаще всего используют дюбель-гвоздь.

Перед тем, как начинать работу с дюбель-гвоздем советуем вам ознакомится с небольщим списком предосторожностей:

Убедитесь, что в материале, с которым вы будете работать отсутствуют провода и прочие коммуникации. Убедитесь, что в том месте, куда вы собираетесь установить гвоздь нет арматуры. Вы должны проверить толщину стены или потолка, так как она может оказаться слишком тонкой и отверстие получится сквозным. Выберите дюбель в зависимости от толщины и материала поверхности, с которой вы собираетесь работать.

1. Как забить дюбель-гвоздь в бетон:

Сперва необходимо сделать углубление-метку с помощью кернера. Делается это для того, чтобы бур не отклонился в сторону от необходимой точки. Будьте очень внимательны на данном этапе.

Используя перфоратор, легким движением, пробейте буром отверстие с необходимыми параметрами. На каждом буре нанесена специальная отметка, где указан получаемый с его помощью диаметр отверстия. Данный диаметр должен совпадать с маркировкой дюбеля. Имейте в виду, что еслли вы используете старый бур, то велика вероятность того, что он сточен и диаметр полученного с его помощью отверстия будет меньше целевого. Если отверстие окажется меньшего диаметра, то установить дюбель будет трудно. Полученное отверстие желательно должно быть больше длины дюбеля на 4-6 мм. Остатки пыли следует убрать из отверстия.

Легко стучите молотком, это позволит аккуратно  углубить патрон дюбеля в стену. Затем на нужную глубину забейте специальный гвоздь, оставив для подвеса несколько миллиметров от головки.

2. Как забить дюбель-гвоздь в кирпич.

- Необходимо отметить место, куда будет установлен дюбель-гвоздь. Будьте внимательны! Нежелательно устанавливать отметку в крайних точках кирпича (в углах или ближе к граням), так как основная нагрузка будет приходится на раствор, который не способен выдержать высокие нагрузки.

- В случае отсутствия опыта, советуем бурить кирпич с помощью ударной дрели, а не перфоратора. На данный момент для дрелей выпускаются специальные сверла с победитовой насадкой, которое обладает высокой износостойкостью, что позволит сверлу не затупиться после первого использования.

- Удалите остатки пыли и появившиеся крошки.

- Аккуратно забейте патрон и гвоздь.

О том, как забить дьбель-гвоздь в хрупкие материалы узнайте в следующей статье:

Вернуться к списку статей

www.aliko.by

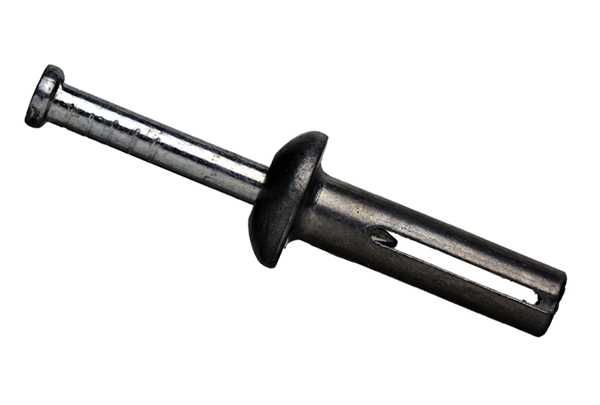

Забиваемый металлический дюбель гвоздь

Дюбель гвозди являются достаточно распространенным крепежным элементом, особенно когда необходимо крепить что либо в бетонные или железобетонные изделия или поверхности. При этом у них дюбель выполнен из различных видов пластмассы. Минусом данных дюбелей является то, что любой пластик все таки со временем немного усыхает и надежность крепления снижается.

Для того, чтобы подобное не происходило, люди изобрели аналого данного крепежа, только в комплекте дюбель идет не из пластика а из металла. Называется данный вид крепежа: забиваемый металлический дюбель гвоздь.

Забиваемый металлический дюбель-гвоздь является относительно редким видом крепежа. Обычно его используют при монтаже и креплении различного вида металлического профиля, а также листового металлического материала. Крепление с помощью забиваемых металлических дюбель гвоздей используют только к стенам из таких материалов, как бетон, камень или кирпич. Причем если стены сделаны из кирпича, то он должен быть хорошего качества. В стенах из пустотелого или пористого материала крепеж просто не будет держаться. Аналогично не получится хороший крепеж и в полнотелом материале низкой плотности.

В качестве материала для изготовления металлических дюбель гвоздей используется сталь, а также сплав из алюминия и цинка. Причем из стали делают сами гвозди, а из сплава дюбель. В процессе производства гвоздей для данного крепежа, чтобы они не ржавели их покрывают оцинковкой гальваническим методом.

Забиваемый металлический дюбель-гвоздь по своей конструкции напоминает обычный дюбель-гвоздь с пластиковым дюбелем. Однако, за счет того, что в его конструкции не применяется пластик, металлические дюбель-гвозди можно применять в помещениях с повышенными требованиями по пожаробезопасности. С их помощью можно монтировать потолочные несъемные конструкции, отделывать стены и т.д..

По внешнему виду металлические дюбель гвозди спутать с другим видом крепежа достаточно сложно. Все из за особой формы дюбеля. Во первых как было сказано ранее он выполнен полностью из металла - точнее алюминиевого сплава. В конструкции дюбеля имеется грибовидный стопорный бортик, а также два сегмента, которые раскрываясь при движении гвоздя и расклинивают всю конструкцию в толще материала.

В отличие от обычных дюбель-гвоздей, которые устанавливаются с помощью дрели, молотка и отвертки, металлические забивают, как правило с помощью монтажного пистолета, хотя дрель в любом случае понадобиться. Для сверления отверстий под металлические дюбель-гвозди используют сверло диаметром 6 мм с победитовым наконечником.

Типовые размеры забиваемых металлических дюбель-гвоздей

В отличие от большинства других видов аналогичного крепежа. Металлические дюбель гвозди не отличаются большим разнообразием размеров. Скорее всего это продиктовано достаточно узкой специализацией, когда без них не обойтись и опять же более дорогой ценой по сравнению с классическими дюбель гвоздями с пластиковым распорным элементом.

Крепеж данного типа производится промышленностью следующих размеров: 6,3х25 мм, 6,3х38 мм, 6,3х50 мм. Диаметр гвоздя для указанных изделий составляет 3,7 – 3,8 мм.



Другие виды дюбелей...

stroy-notes.ru

Что такое металлический дюбель-гвоздь и где он применяется?

Арсенал строительных крепежных элементов постоянно обновляется все новыми и новыми моделями крепежа. Обычно нелегко заметить в этом разнообразии появление нового элемента. Об одной новинке мы вам и расскажем, называется такое устройство – металлический дюбель-гвоздь.

Функционал и устройство крепежа

Обычные гвозди уже давно неактуальны, то, что им осталось – это работа с деревом или другим мягким материалом. Дедовский способ забивания обычного гвоздя в бетонную или кирпичную поверхность с использованием деревянного "чопика" уже давно в прошлом. Современные инновации подарили нам устройство, имя которому – распорный металлический дюбель. Почему в названии такого крепежа постоянно фигурирует слово "металлический"?

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Пожалуй, сегодня практически все знакомы с обычным дюбель-гвоздем, его конструкция – это металлический стержень и пластмассовая пробка, которая вставляется в стену, после чего сам дюбель можно закрутить или забить. В новом металлическом варианте такого крепежа комплектующие выглядят немного иначе: металлический стержень, который в такой конструкции не имеет резьбовых насечек, этот дюбель попросту гладкий. Вторым самым важным элементом является втулка, в которую мы вставляем сам гвоздь, она выполнена из металла и при забивании самого гвоздя распирается и плотно становится в отверстии.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Такой крепеж считается несъемным, после монтажа его просто так не демонтируешь. Область применения такого дюбеля практически такая же, как и у дюбеля с пластмассовой пробкой. Технические характеристики рекомендуют монтировать таким устройством изделия средней тяжести. Но основные функции остаются теми же: крепить различные каркасы из металлического профиля, подвесные потолки, которые будут держаться на таком крепеже не хуже, чем на пластмассовом. Не забывайте самого главного! Такой крепеж рекомендуется использовать в твердых и полнотелых материалах, которые обеспечивают качественную работу распорной технологии крепления.

Рыхлые и пустотелые материалы не обладают такими качествами и значительно ухудшают удерживающие свойства дюбель-гвоздя.

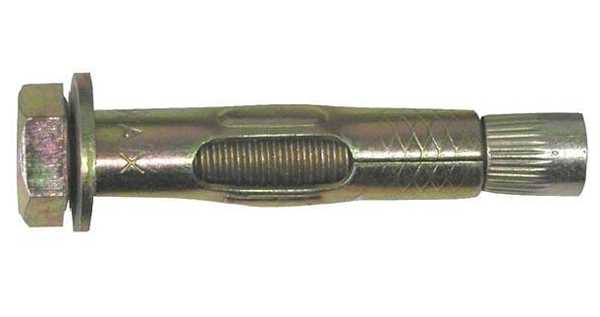

Анкерный металлический дюбель и его разновидности

Среди данной категории крепежа существуют некоторые различия в конструкции и, соответственно, сфере применения. Так, есть элемент, который монтируется в поверхность не обычным путем, а пристреливается специальным пистолетом. Для такого монтажа применяют специальный дюбель, анкерный металлический, который вставляется в пневматический пистолет и монтируется выстрелом.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Такой монтаж намного удобней и быстрее обычного: для такого крепежа не нужно предварительно сверлить отверстия, подбирая при этом бур по бетону для перфоратора, получая после работы достаточное количество мусора и пыли. В случае с использованием монтажного пистолета всего вышеперечисленного удается избежать, достаточно поставить пистолет в место, где должен находиться крепеж, нажать на курок, и монтаж закончен.

Устройство такого дюбеля – это, прежде всего толстый стержень, конец которого имеет заострение, а также стопорная шайба, одетая на стержень, и обязательно увеличенная шляпка дюбель-гвоздя, которая позволяет избежать проваливания крепежа в материал, в котором проводится монтаж. Технически такой крепеж является капитальным, повторно его установить не получится, поэтому такую конфигурацию используют в тех случаях, когда требуется повышенная прочность при монтаже различных конструкций.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Также к этой категории можно отнести дюбель латунный, его конфигурация немного отличается от анкера, но техническая принадлежность определяет такой крепеж в качестве распорного механизма. Как правило, в таком устройстве для крепления используют винт с метрической резьбой, закручивая который, стенки дюбеля распираются и фиксируются в крепежном отверстии. Соответственно, материал, из которого изготовлен такой крепеж, не поддается коррозии, что позволяет значительно расширить сферу его применения.

Металлический дюбель-гвоздь забиваемый: основные размеры

Технически все элементы такого класса разбиваются по своему функционалу на определенные размеры. Крепления определенных размеров применяются в различных условиях и соответствуют определенным требованиям. Размеры такого крепления могут быть от 25 до 75 миллиметров. Разнообразие размеров позволяет проводить монтаж как в твердых породах материала, это может быть бетон, полнотелый кирпич, так и в более рыхлых: газоблоки, пенобетон.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Хотя во втором случае производитель не гарантирует максимальную прочность крепежа, но на практике качественное крепление достигается увеличением количества крепежных элементов и более частой их установкой. Но для бетонов и прочих твердых основ дюбель-гвоздь металлический 6х40 остается самым оптимальным решением. Как альтернатива пластиковому дюбелю такого же размера, он может применяться для крепления металлического профиля во время сборки каркаса под гипсокартон. Двухуровневые потолки из гипсокартона на таком монтажном анкере будут держаться намного прочнее, в сравнении с пластиковым вариантом.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

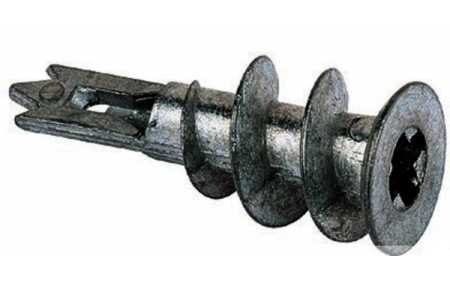

Металлический дюбель Дрива – анкер для гипсокартона

Раз уж в нашей статье речь зашла о таком универсальном материале, как гипсокартон, то нельзя не отметить очень интересный крепеж, который создан для мягких материалов, таких как ГКЛ. На практике именно потому, что такой материал не только мягкий, но еще и достаточно рыхлый, на стены, собранные из гипсокартона, очень сложно повесить даже небольшое зеркало. Мы просто рискуем, что крепеж разболтается, и наше зеркало рухнет на пол. Но решение этой проблемы уже есть, достаточно использовать специальный крепежный элемент под названием – дюбель Дрива.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Его конструкция – это стержень цилиндрической формы, на котором имеется широкая и высокая резьба. Такая конструкция предназначена для вкручивания в мягкие материалы. В некоторых случаях на конце монтажного изделия имеется наконечник в виде сверла, такой подход позволяет без помех вкручивать и использовать крепеж в фанере и ДСП. Для удобства монтажа у крепления сделана достаточно широкая шляпка с вырезом под фигурную отвёртку.

Для того чтобы установить анкер в предполагаемое место, вам не нужно будет сверлить отверстие, монтаж такой конструкции проводится шуруповертом с соответствующей битой или ручным способом, крестовой отверткой. Размеры таких изделий бывают двух видов: под одинарную стенку гипсокартона и под двойную. Как мы уже говорили, такой монтажный элемент выдерживает небольшие нагрузки, поэтому лучше такое крепление сильно не нагружать.

Гвоздь дюбель забивной – Дюбель-гвоздь – как пользоваться им при монтаже конструкций? + Видео

Но для того чтобы повесить зеркало или книжную полку, а, может, вазон для цветов, такой монтаж будет как раз кстати. В качестве самого гвоздя в данном устройстве рекомендуется использовать саморез по металлу. Технически такое крепление не использует распорные функции, поэтому саморез попросту вкручивают в стену на нужное расстояние. Также конструкция такого типа может изготавливаться из пластмассы, в таком исполнении область применения устройства ограничивается только на использовании в гипсокартоне, в более плотную основу он попросту не ввернется.
