Глубина заложения – заглубленный, мелкозаглубленный, определение, рекомендации СНиПа, расчет уровня промерзания грунтов

Содержание

заглубленный, мелкозаглубленный, определение, рекомендации СНиПа, расчет уровня промерзания грунтов

Глубина заложения фундамента — проектируемая величина, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания подземных вод. На эту величину также оказывает влияние конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и масса.

Если говорить предметно, это та величина, на которую нужно будет закопать фундамент, для того чтобы он обеспечивал стабильную опору для сооружения. Бывают они двух видов:

  • глубокого заложения;
  • мелкого заложения или незаглубленные.

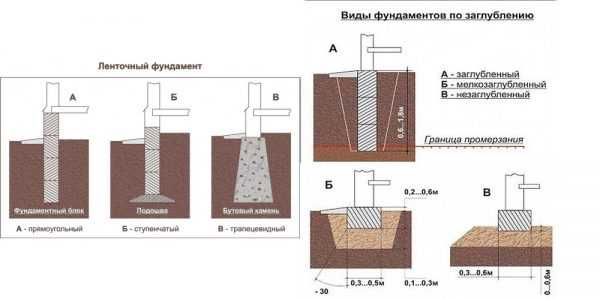

    Типы ленточных фундаментов по глубине заглубления

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки.  В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна  компенсировать возникающие перекосы.

Предварительные изыскания

Содержание статьи

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

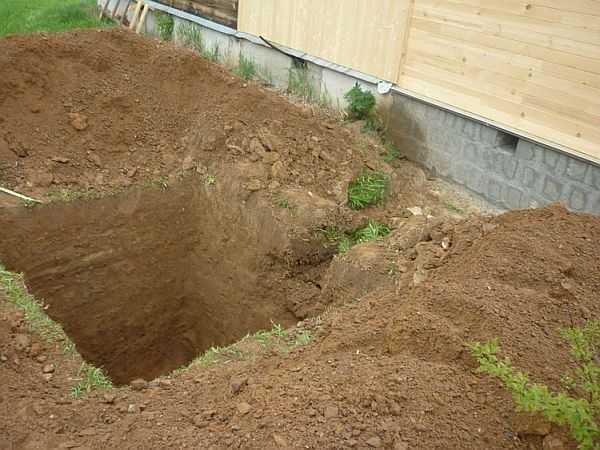

Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метров

Что можно увидеть в разрезе:

  • Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
  • Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
    • Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
    • Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
    • Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков врегионе.
    • Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

      Необходимо определить, что за грунты в каждом слое

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента в зависимости от уровня грунтовых вод

Все особенности проектирования описаны в СНиП 2.02.01-83*. Обобщенно все можно свести к следующим рекомендациям:

  • При планировании на скальных, песчаных крупной и средней крупности, гравелистых,  крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня  расположения подземных вод не зависит.
  • Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой. Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
  • Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).

    Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты  в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).

Глубина промерзания грунтов

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

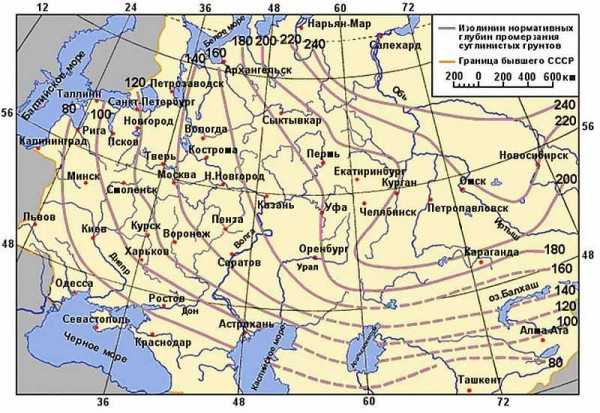

По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Но это  — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью.  Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.

Формула расчета глубины промерзания

Dfn — глубина промерзания в данном регионе,

Do — коэффициент, учитывающий типы грунта:

  • для крупнообломочных грунтов он равен 0,34;
  • для песков с хорошей несущей способностью 0,3;
  • для сыпучих песков 0,28;
  • для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

Расчет промерзания грунта будет таким:

  1. Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
  2. Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.

Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.

В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

На какую глубину копать фундамент

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва  должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

Глубина заложения фундамента — это уровень, на который необходимо углубить фундамент

При этом учитывайте следующие рекомендации:

  • Опираться подошва должна на грунт с хорошей несущей способностью.
  • Фундамент должен погружаться в несущий слой минимум на 10-15 см.
  • Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
  • Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Мелкозаглубленный фундамент

Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.

Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.

Фундамент мелкого заложения

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами  мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленый фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

stroychik.ru

основные правила, которых стоит придерживаться

Во время проектирования основы для дома застройщик сталкивается с разными дилеммами — лента или плита, монолит или ФБС, песок или щебень – на все эти вопросы нужно дать ответ. Не последнюю роль играет глубина заложения фундамента. Если она будет недостаточной, даже самая качественная основа может деформироваться, после чего можно ожидать разрушение всего здания.

Некоторые строители рассчитывают эту величину, учитывая только почву на участке, точнее, ее уровень промерзания. Да, это, может быть, самый важный критерий. Но, кроме него, есть еще ряд других вопросов. Для того, чтобы точно знать, на какую глубину копать фундамент под тот или иной дом, нужно учитывать множество факторов. Впрочем, обо всем по порядку.

Виды заглубления

Сначала скажем о том, от чего зависит глубина заложения фундамента. Основные факторы делятся на:

  1. Особенности грунта (глубина промерзания, уровень нахождения грунтовых вод, рельеф, тип почвы).
  2. Конструкционные особенности здания (наличие подвала, отопления количество этажей и т.д.).

От этих пунктов и зависит то, насколько глубоко нужно выкапывать траншею или котлован. Их величина может быть разной, но в целом основания по этому критерию делятся на:

  1. Заглубленные.
  2. Мелкозаглубленные.
  3. Незаглубленные.

Каждый из этих видов подходит в конкретно тех или иных случаях. В каких именно — разберемся далее.

Незаглубленный

К таким основаниям прибегают в следующих случаях:

  1. Когда возводятся легкие постройки на пучинистой почве.
  2. При постройке зданий из тяжелого материала (например, камня) на скальных грунтах.
  3. При возведении построек на сильно пучинистых грунтах или почвах со слабой просадкой.

К таким относятся:

  1. Ленточные.
  2. Столбчатые.
  3. Решетчатые (разновидность плитного фундамента).

Такой тип имеет пару хороших преимуществ. Во — первых, на незаглубленное основание не нужно тратить много средств. Если доля других фундаментов в общей смете составляет 28 — 45%, то в данном случае она достигает примерно 8%. Во — вторых, большая глубина фундамента здесь не предусматривается; поэтому на рытье котлована даже на глинистом грунте в большинстве случаев уйдет немного времени. Правда, если вы захотите построить столбчатое основание, повозиться придется дольше.

Ленточный тип выбирают довольно часто. Но и два остальных тоже имеют свое место в системе незаглубленных. Так, плитно — решетчатое основание позволяет экономить бетон в тех случаях, когда можно не заливать цельную основу. Ведь, по сути, это — несколько маленьких плит, между которыми оставляется пространство. Похвастаться рациональностью могут и столбчатые опоры, правда, в двух случаях: если строится лёгкая постройка на мягкой почве или тяжелое здание на очень твердом грунте.

Если вы выбрали решетчатый фундамент, не забудьте про приямок, а также спланируйте коммуникационную разводку.

Видео

Видео инструкция по расчету глубины для фундамента.

Мелкозаглубленный ( МЗФ)

Такой фундамент встречается довольно часто. Дело в том, что если предыдущий вариант не подходит, а строить основание с глубоким заложением нет смысла, проще возвести более экономичный вариант.

Основная особенность таких оснований в том, что глубина заложения любого мелкозаглубленного фундамента не доходит до глубины промерзания грунта. Выбор данного типа объясняется рядом преимуществ:

  1. МЗФ обойдется дешевле заглубленного аналога.
  2. Есть возможность обустроить подвал (что в предыдущем случае не получится).
  3. Возможность возведения на пучинистых грунтах. Для этого нужно правильно сделать фундаментную подушку, а также усилить конструкцию армированием.
  4. Благодаря минимальной площади соприкосновения с грунтом касательные силы действуют на основание минимально.

МЗФ строится в следующих случаях:

  1. При возведении лёгких зданий без подвала и цокольного помещения.
  2. При наличии высокого уровня расположения грунтовых вод (но больше, чем на 1 метр от поверхности).
  3. Если грунт достаточно прочный.

Минимальная глубина заложения фундамента может быть разной. В зависимости, например, от уровня промерзания она выглядит так:

  1. При глубине промерзания до 3 метров — 0,5 — 0,75 м;
  2. Если грунт промерзает на большую глубину, фундамент может закладываться на метр ниже уровня почвы.

На основной показатель влияет не один фактор. Поэтому нельзя определить конкретную глубину заложения фундамента для, например, одноэтажного дома. Впрочем, если просчитать все правильно, такое основание прослужит очень долго.

Если грунтовые воды расположены довольно близко к поверхности, нужно создать дренажную систему, которая будет их отводить. Это влечёт за собой дополнительные затраты, но без них не обойтись.

Заглубленный

Несмотря на большие затраты, такие фундаменты встречаются довольно часто. Особенно это касается слабых почв. Дело в том, что, например, на пучинистом грунте тяжелые здания можно строить только на заглубленных основаниях, поскольку другие просто разрушатся со временем.

Минимальная глубина заложения такого фундамента опускается ниже уровня промерзания грунта (как правило, сантиметров на 30 — 40). Но не только этот фактор является решающим. Так, глубина фундамента под габаритный бетонный двухэтажный дом будет большей, чем под кирпичное здание в один этаж. Также нужно учитывать и другие факторы (например, тип грунта, уровень, подземных вод).

Основания глубокого заложения, как правило, делают ленточными. Кажется, ничего удивительного, ведь ленты строят чаще всего. Но здесь есть веская причина. Дело в том, что для фундаментов глубокого заложения нужно делать выемку грунта на большую глубину. И, конечно же, проще и экономичнее выкопать траншею, чем котлован.

Многие считают, что большая глубина фундамента делает его прочным. На самом деле это не так. Например, если уровень грунтовых вод расположен довольно близко, основание спасет грамотно сконструированная система дренажа.

Расчет

Как уже говорилось, на расчет глубины заложения фундамента влияет сразу несколько критериев. Основные из них — следующие:

  1. Уровень промерзания почвы.
  2. Расположенность грунтовых вод.
  3. Тип основания.

Эти три пункта влияют на определение глубины заложения фундамента больше всего. Поэтому в каждом случае расстояние от поверхности почвы до дна траншеи будет отличаться. Так, глубина фундамента для конкретного одноэтажного дома может как быть большой, так и практически отсутствовать. Чтобы было понятнее, рассмотрим по порядку вышеперечисленные критерии.

В зависимости от степени промерзания грунта

Этот фактор влияющий на глубину заложения любого фундамента часто упоминается в первую очередь. Если вы собрались выкапывать траншею для заглубленного фундамента, этот показатель должен быть известен вам в первую очередь. Залив ленту без учета глубины промерзания, можно уничтожить здание смещениями в грунте, вызванными превращением воды в лед.

Поговорим о том, как узнать, насколько промерзает грунт. Есть таблицы и карты с усредненным уровнем промерзания грунта в той или иной области. Если нужен точный показатель, нужно взять данные десятилетних исследований на ровной, не заснеженной площадке. Но обычно они отсутствуют.

Тогда примерную глубину можно рассчитать самому. Для этого нужно обратиться в ближайший гидрометцентр и узнать среднюю температуру за месяц. Если предоставят каждодневные данные, ее можно посчитать самому (сложить показатели и разделить на их количество). Затем из этой цифры извлекается корень квадратный, который умножается на коэффициент типа грунта (можно найти в интернете). Все, примерный уровень глубины промерзания у вас есть.

От уровня грунтовых вод

Вода — один из самых опасных врагов фундаментов. Основания возводятся, как правило, из бетона, будь то монолит или ФБС. При слишком высоком уровне грунтовых вод влага попадает в поры через подошву. С наступлением холодов вода замерзает и начинает разрушать бетон. В лучшем случае всё может закончиться трещинами, а в худшем здание просто рухнет.

Чтобы предотвратить это, принимаются необходимые меры: правильно устраивается подоснова (с использованием песка необходимой фракции), сооружается водоотвод и т.д. Кроме того, замерзая, влага пучит грунт. Поэтому, если под подошвой — мелкие или пылеватые пески, а грунтовые воды находятся на уровне выше двух метров, нужно строить только заглубленный фундамент.

На мелких или пылеватых песках дом лучше не строить вообще. Можно просто заменить такой грунт в котловане или траншее на более крепкий.

Таким образом, выбор глубины заложения конкретного фундамента зависит и от грунтовых вод. Поэтому важно знать, где они находятся. Определить глубину залегания вод на участке на самом деле несложно. Нужно выбрать несколько точек на том месте, где Вы собрались строить дом. При этом одна из них должна находиться в нижней части площадки. На намеченных точках делаются скважины. Через сутки можно приступать к измерениям. Определять расположение подземных вод лучше всего весной, когда насыщенность влаги почвой максимальная.

Определить УГВ можно и с помощью колодца, расположенного в непосредственной близости от места строительства (если такой имеется). Дело в том, что источником для них служат именно грунтовые воды. Поэтому расстояние от поверхности почвы до зеркала воды является тем самым уровнем. Стоит помнить, что колодец должен быть максимально заполненным (то есть, не нужно проверять уровень после забора воды, особенно в большом количестве).

Бывают случаи, когда колодец, вырытый на большую глубину, остается сухим. Это не значит, что УГВ очень глубокий. Просто в этом месте разделяются два бассейна. По словам копателей, можно выкопать глубокий колодец и не получить результатов; зато буквально в нескольких метрах вода обнаруживается на намного меньшем расстоянии.

От выбора типа фундамента

Конечно, грунт решает очень многое. Но, кроме этого, глубина заложения фундамента зависит и от него самого. В данном случае речь идет о виде. О том, какая должна быть глубина залегания у конкретного фундамента, можно рассказать в нескольких словах:

  1. Ленточное и столбчатое основания зависят от грунтовых вод и глубины промерзания почвы;
  2. Глубина заложения свайного фундамента определяется с помощью его несущей способности;
  3. Плитное основание заглубляется примерно на 40 — 50 см.

Заключение

Итак, теперь вы знаете, от чего зависит глубина заложения каждого конкретного фундамента. Используя эти знания, можно построить крепкое основание, которое будет держать дом десятилетиями.

Если же забыть, что глубина фундамента для любого дома напрямую зависит от УГВ, глубины промерзания грунта и других факторов, можно потратить деньги впустую или даже травмировать себя и других. Поэтому важно, возводя основание, помнить о необходимых расчетах, которые диктуют глубину вашей траншеи или котлована.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Расчет глубины заложения фундамента по СП 22.13330.2011

5.5.2. Нормативную глубину сезонного промерзания грунта dfn, м, принимают равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов.

При использовании результатов наблюдений за фактической глубиной промерзания следует учитывать, что она должна определяться по температуре, характеризующей согласно ГОСТ 25100 переход пластичномерзлого грунт

5.5.2. Нормативную глубину сезонного промерзания грунта dfn, м, принимают равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов.

При использовании результатов наблюдений за фактической глубиной промерзания следует учитывать, что она должна определяться по температуре, характеризующей согласно ГОСТ 25100 переход пластичномерзлого грунта в твердомерзлый грунт.

5.5.3. Нормативную глубину сезонного промерзания грунта dfnм, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение допускается определять по формуле

                                                        (5.3)

где Мt — безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за год в данном районе, принимаемых по СНиП 23-01, а при отсутствии в нем данных для конкретного пункта или района строительства — по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства;

d0 — величина, принимаемая равной для суглинков и глин 0,23 м; супесей, песков мелких и пылеватых — 0,28 м; песков гравелистых, крупных и средней крупности — 0,30 м; крупнообломочных грунтов — 0,34 м.

Значение d0 для грунтов неоднородного сложения определяют как средневзвешенное в пределах глубины промерзания.

Нормативная глубина промерзания грунта в районах, где dfn > 2,5 м, а также в горных районах (где резко изменяются рельеф местности, инженерно-геологические и климатические условия), должна определяться теплотехническим расчетом в соответствии с требованиями СП 25.13330

Онлайн расчет глубины заложения фундамента

Минимальную глубину заложения фундаментов во всех грунтах, кроме скальных, рекомендуется принимать не менее 0,5 м, считая от поверхности наружной планировки. (РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ОСНОВАНИЙ ЗДАНИЙ И СООРУЖЕНИЙ , МОСКВА 1978).

Расчетная глубина промерзания

5.5.4. Расчетную глубину сезонного промерзания грунта df, м, определяют по формуле

df = kh dfn,                                                                (5.4)

где dfn — нормативная глубина промерзания, м, определяемая по 5.5.2 — 5.5.3;

kh — коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений — по таблице 5.2; для наружных и внутренних фундаментов неотапливаемых сооружений kh = 1,1, кроме районов с отрицательной среднегодовой температурой.

Таблица 5.2

Особенности сооружения

Коэффициент kh при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам, °C

0

5

10

15

20 и более

Без подвала с полами, устраиваемыми:



по грунту

0,9

0,8

0,7

0,6

0,5

на лагах по грунту

1,0

0,9

0,8

0,7

0,6

по утепленному цокольному перекрытию

1,0

1,0

0,9

0,8

0,7

С подвалом или техническим подпольем

0,8

0,7

0,6

0,5

0,4

Примечания

1. Приведенные в таблице значения коэффициента kh относятся к фундаментам, у которых расстояние от внешней грани стены до края фундамента af < 0,5 м; если af>=1,5 м, значения коэффициента kh повышают на 0,1, но не более чем до значения kh = 1; при промежуточном значении af значения коэффициента kh определяют интерполяцией.

2. К помещениям, примыкающим к наружным фундаментам, относятся подвалы и технические подполья, а при их отсутствии — помещения первого этажа.

3. При промежуточных значениях температуры воздуха коэффициент kh принимают с округлением до ближайшего меньшего значения, указанного в таблице.

Примечания

  1. В районах с отрицательной среднегодовой температурой расчетная глубина промерзания грунта для неотапливаемых сооружений должна определяться теплотехническим расчетом в соответствии с требованиями СП 25.13330. Расчетная глубина промерзания должна определяться теплотехническим расчетом и в случае применения постоянной теплозащиты основания, а также, если тепловой режим проектируемого сооружения может существенно влиять на температуру грунтов (холодильники, котельные и т.п.).
  2. Для зданий с нерегулярным отоплением при определении khза расчетную температуру воздуха принимают ее среднесуточное значение с учетом длительности отапливаемого и неотапливаемого периодов в течение суток.
Глубина заложения фундаментов

5.5.5. Глубина заложения фундаментов отапливаемых сооружений по условиям недопущения морозного пучения грунтов основания должна назначаться:

для наружных фундаментов (от уровня планировки) по таблице 5.3;

для внутренних фундаментов — независимо от расчетной глубины промерзания грунтов.

Глубину заложения наружных фундаментов допускается назначать независимо от расчетной глубины промерзания, если:

специальными исследованиями на данной площадке установлено, что они не имеют пучинистых свойств;

специальными исследованиями и расчетами установлено, что деформации грунтов основания при их промерзании и оттаивании не нарушают эксплуатационную надежность сооружения;

предусмотрены специальные теплотехнические мероприятия, исключающие промерзание грунтов.

Таблица 5.3

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод dw, м, при

dw <=df 2

dw > df + 2

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

Не зависит от df

Не зависит от df

Пески мелкие и пылеватые

Не менее df

То же

Супеси с показателем текучести IL < 0

То же

То же, при IL >= 0

Не менее df

Суглинки, глины, а также крупнообломочные грунты с глинистым заполнителем при показателе текучести грунта или заполнителя IL >= 0,25

То же

То же, при IL < 0,25

Не менее 0,5 df

Примечания

1. В случаях, когда глубина заложения фундаментов не зависит от расчетной глубины промерзания df, соответствующие грунты, указанные в настоящей таблице, должны залегать до глубины не менее нормативной глубины промерзания dfn.

2. Положение уровня подземных вод должно приниматься с учетом положений подраздела 5.4.

5.5.6. Глубину заложения наружных и внутренних фундаментов отапливаемых сооружений с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) следует принимать по таблице 5.3, считая от пола подвала или технического подполья.

При наличии в холодном подвале (техническом подполье) отапливаемого сооружения отрицательной среднезимней температуры глубину заложения внутренних фундаментов принимают по таблице 5.3 в зависимости от расчетной глубины промерзания грунта, определяемой по формуле 5.4 при коэффициенте kh = 1. При этом нормативную глубину промерзания, считая от пола подвала, определяют расчетом по 5.5.3 с учетом среднезимней температуры воздуха в подвале.

Глубину заложения наружных фундаментов отапливаемых сооружений с холодным подвалом (техническим подпольем) принимают наибольшей из значений глубины заложения внутренних фундаментов и расчетной глубины промерзания грунта с коэффициентом kh = 1, считая от уровня планировки.

5.5.7. Глубина заложения наружных и внутренних фундаментов неотапливаемых сооружений должна назначаться по таблице 5.3, при этом глубина исчисляется: при отсутствии подвала или технического подполья — от уровня планировки, а при их наличии — от пола подвала или технического подполья.

5.5.8. В проекте оснований и фундаментов должны предусматриваться мероприятия, не допускающие увлажнения грунтов основания, а также промораживания их в период строительства.

5.5.9. При проектировании сооружений уровень подземных вод должен приниматься с учетом его прогнозирования на период эксплуатации сооружения по подразделу 5.4 и влияния на него водопонижающих мероприятий, если они предусмотрены проектом (см. раздел 11).


stroit-prosto.ru

Глубина заложения фундамента — первоочередная задача!

28 Август 2017      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:   1814

Глубина ленточного фундамента

Фундамент в виде бетонной ленты считается самым популярным вариантом основания под любую постройку. Это самый надежный вид фундамента, который можно строить практически на всех типах грунта. Одним из важных параметров ленточного основания является глубина заложения, то есть расстояние от уровня грунта до подошвы фундамента. Глубина заложения фундамента относится к первоочередным задачам строительства.

Отличия фундамента по глубине заложения

Глубина заложения фундамента определяется множеством факторов, среди которых можно назвать:

  • Тип грунта на участке.
  • Вес постройки. И ее конструктивные особенности.
  • Наличие подвала или цокольного этажа.
  • Уровень грунтовых вод.
  • Способность грунта к подвижкам в результате сезонного пучения или изменений температуры.

В зависимости от этого различают не заглубленное, мелко заглубленное и глубоко заглубленное ленточное основание.

к оглавлению ↑

Незаглубленное основание

Незаглубленный фундамент

Незаглубленный фундамент представляет собой бетонную ленту, расположенную непосредственно на поверхности земли. Углубление делают только для устройства подушки, которая состоит из смеси песка и гравия. Прочностные характеристики такого основания очень низкие, поэтому широкого распространения оно не получило.

к оглавлению ↑

Мелкозаглубленный фундамент

Такой тип основания можно использовать для легких построек хозяйственного назначения и домов, возведенных по каркасной технологии. Объясняется такое применение небольшой глубиной закладки, от 0,5 до 1 метра. Причем на фундаменте, глубина которого составляет 1 метр, можно построить хороший одноэтажный деревянный дом.

к оглавлению ↑

Заглубленное ленточное основание

Заглубленный фундамент

Если планируется построить хороший двухэтажный дом или строение с подвалом, то лучше всего выбрать заглубленный тип фундамента. Подошва такого основания лежит ниже уровня промерзания грунта, поэтому в среднем глубина составляет около 1,5 метров.

к оглавлению ↑

Примерный расчет глубины ленточного фундамента

Мастера, которые занимаются строительством домов, используют разные методы вычисления глубины ленточного основания. Очень часто для определения глубины ленточного основания под одноэтажный дом используется простая формула:

Hp=m*tm*Hh,

где m — обозначает коэффициент рабочих условий, он в большинстве случаев равен 1,1; tm — это коэффициент теплового воздействия на почву, значение которого лежит в пределах от 0,7 до 1;

Hh — глубина промерзания грунта.

Для примера можно рассмотреть вариант, в котором уровень промерзания грунта составляет 1,6 метра, а показатель теплового воздействия определяется значением 0,6: 1,1*0,6*1,8=1,188.

Следовательно, с учетом таких параметров ленту фундамента можно заглублять на 1,2 метра. Но такой формулой пользуются лишь в тех случаях, когда грунт на участке имеет хорошую плотность.

Для расчета глубины заложения под строения в несколько этажей пользуются другим методом: количество этажей умножают на 0,8. Значит, дом в два этажа требует закладки ленты основания на глубину 1,6 метра. Это определение также работает только на плотном грунте.

Для определения наиболее точного результата применяют профессиональные расчетные формулы, которые имеют свою особенность вычисления. С ними можно ознакомиться в соответствующем регламентирующем документе, а именно СНиП № 2.02.01-83 «Основания домов и сооружений» от 09.11.1985 года.

к оглавлению ↑

Факторы, влияющие на определение глубины фундамента

Для определения глубины заложения ленточного основания за основу принимают три основных фактора.

Геологические условия участка

Для получения более точных данных необходимо провести инженерно-геологические изыскания. Такие работы проводятся специализированными компаниями, которые делают отбор образцов грунта с участка и исследуют их в лабораторных условиях. Результатом проведенного анализа становятся следующие данные:

  • Вид грунта, его плотность и несущая способность.
  • Уровень залегания грунтовых вод.

После проведенного анализа определяется плотный слой, на который будет непосредственно опираться фундамент. Для этого следует ознакомиться с несущими свойствами разных видов грунта:

  • Скальный грунт является самым плотным видом, так как отличается спаянной и сцементированной структурой. Среди достоинств этого типа можно выделить устойчивость к замерзанию и сжатию. Однако разработка такого грунта очень сложная.
  • Крупнообломочный грунт состоит из кристаллических и осадочных пород, поэтому имеет низкую степень сжимаемости и, как следствие, высокую несущую способность. Разрабатывать такой грунт довольно сложно.
  • Песок отличается сохранением объема после быстрого сжатия, следовательно, имеет хорошую несущую способность.
  • Супеси при повышенной влажности становятся подвижными, поэтому на таком грунте лучше вообще не строить фундамент.
  • Суглинок отличается тем, может размываться водой, но при большой нагрузке способен сжиматься.
  • Глина является хорошим грунтом для фундамента, но следует знать, что повышенное содержание влаги в таком грунте приводит к его пучению.

Определившись с несущей способностью грунта, следует помнить, что не рекомендуется возводить ленточное основание на пучинистых и глубокопромерзающих почвах.

Кроме того существуют стандартные правила заложения фундамента:

  • Глубина заложения не должна быть менее 50 см.
  • В несущий слой заглубление должно выполняться на 10-20 см.
  • По возможности следует проводить закладку выше уровня грунтовых вод, чтобы сократить расходы на земляные работы.
к оглавлению ↑

Климатические условия

Во многом глубина закладки фундамента зависит от уровня промерзания и оттаивания грунта. Некоторые виды грунта при замерзании склонны к пучению, то есть к увеличению объема. При строительстве на участках с преобладанием таких грунтов не рекомендуется обустраивать подошву фундамента выше уровня промерзания.

Условия окружающей среды

Также в этой ситуации стоит обратить внимание на уровень грунтовых вод. Глубина заложения фундамента определяется уровнем промерзания грунта, склонного к пучению, только в том случае, если грунтовые воды лежат на глубине более 2 метров от точки промерзания.

к оглавлению ↑

Конструктивные особенности строения

Глубина заложения ленточного фундамента во многом определяется конструктивными особенностями возводимого здания. В частности речь идет о следующем:

  • Предполагаемое строительство подвала, цокольного этажа или других подземных помещений.
  • Наличие приямков или оснований для оборудования.
  • Имеющиеся подземные коммуникации и глубина их заложения.
  • Конструкция фундамента.
  • Предполагаемые нагрузки на основу строения.

Заглубление ленты в большинстве случаев выполняется на 50 см ниже подошвы подземного помещения.

При расчете глубины фундамента по перечисленным факторам выбирается максимальное значение из трех и принимается за основу.

к оглавлению ↑

Глубина заложения фундамента в зависимости от региона

В каждой части России климат имеет свои особенности, следовательно, грунт и его глубина промерзания также различны.

Для примера можно ознакомиться с некоторыми данными:

  • В Москве и Московской области каменистый грунт промерзает на глубину 2 метра, песчаный грунт — 1,64-1,76 метра, а вот глинистый грунт и суглинок — на 1,35 метра.
  • В Вологде, Нижнем Новгороде и Самаре каменистые грунты промерзают еще больше, до 2,2 метра, песчаные — от 1,8 до 1,95 метра, глина и суглинок — до 1,5 метров.
  • В Омске и Новосибирске преобладают глинистые грунты, промерзающие до 2,2 метров, и каменистые грунты, способные промерзать до 2-2,4 метра.
  • В Сургуте глина и суглинки промерзают до 2,4 метра, а встречающиеся каменистые грунты — до 2,64 метра.

Правильное определение глубины заложения ленточного фундамента позволит создать прочное и надежное основание для любого строения.



stroykarecept.ru

Как определить глубину заложения фундамента

Уже на этапе оценки характера грунта стоит задуматься над тем, какой будет глубина заложения фундамента. От этого зависит не только объем земляных работ, но и будущие затраты на строительные материалы. В этой статье мы поговорим о том, на какую глубину копать фундамент, от чего стоит отталкиваться при выборе конкретных параметров будущего основания дома. При этом будем руководствоваться нормативным документом СНиП 2.02.01–83, с которым советуем ознакомиться и нашим читателям.

Определение глубины фундамента под дом

Если еще недавно большинство индивидуальных застройщиков стремилось к возведению загородных домов, в проекте которых обязательно должен был быть либо подземный гараж, либо подвал (что уже само по себе требовало большого заглубления фундамента), то сегодня переплачивать за такое удовольствие 15-20 тыс. $ мало кому хочется. Допустим, что с большой высотой фундамента над землей можно смириться – все-таки уже часть надземной постройки, а вот зарывать деньги в землю не всегда хочется. Поэтому в большинстве случаев все сводится к заглублению фундамента на достаточную минимальную глубину. От чего она зависит?

Что учитывается при расчете глубины заложения фундамента

Все тот же СНиП 2.02.01–83 определяет, на что стоит обращать внимание при выборе глубины заложения фундамента под дом:

  • в первую очередь, на проект строящегося дома. Например, стоит рассчитать нагрузку на фундамент со стороны дома. О том, как это сделать, мы писали в этой статье;
  • конечно же, самого пристального внимания требует грунт на стройплощадке, глубина промерзания грунта (ГПГ), а также уровень грунтовых вод (УГВ), который меняется сезонно;
  • если рядом с уже построенным зданием планируется возведение иной постройки, то нужно руководствоваться иными правилами выбора глубины заложения основания. В статье «Фундамент для пристройки к дому» этот вопрос изложен достаточно подробно. Так же придают немалое значение глубине прокладки инженерных коммуникаций, которые не должны быть расположены ниже подошвы фундамента;
  • многое зависит от рельефа территории, на которой находится стройплощадка

Расчет нормативной глубины сезонного промерзания грунта

В принципе, рассчитывать нормативную ГПГ вовсе необязательно. Можно, например, воспользоваться информацией, представленной на рисунке ниже и с достаточной степенью точности вычислить ГПГ для вашего участка.

А можно пойти по более сложному пути и воспользоваться следующей формулой:

d1=d0√M, где
d1 – искомое значение нормативной сезонной ГПГ;
d0 – величина, которая зависит от характера грунта. Так, для скальных и крупнообломочных грунтов она принимает значение 0,34 м, для крупных и средних песков – 0,3, для супесей и мелких песков – 0,28, для глин и суглинков – 0,23;
M – коэффициент, принимающий значение модуля среднемесячной отрицательной температуры за зиму. Например, в декабре средняя температура составила -10 °С, в январе – -16 °С, в феврале – -18°С. Тогда наш коэффициент М примет значение 14,7.
Для глинистого грунта, используя значение коэффициента М, полученное ранее, получаем:
d1=0,23×√14,7=0,88 м

Величина расчетной ГПГ

Однако полученное значение нормативной ГПГ не учитывает влияние теплового режима отапливаемого сооружения. А ведь в половине случаев загородная недвижимость используется и в зимнюю пору. Для расчета более точного значения ГПГ вводят соответствующий коэффициент, величина которого зависит от ряда факторов (см. таблицу ниже).

Тогда величина расчетной ГПГ будет определяться по следующей формуле:
d=k×d1
Обращаем ваше внимание, что для неотапливаемых зданий коэффициент k принимают равным 1,1. Это актуально для дачных построек и бань, которые используются только в теплую пору.

Глубина заложения фундамента в зависимости от УГВ и ГПГ

Глубина заложения фундаментов для наружных типов определяется от уровня планировки по таблице, представленной ниже. При этом учитывается значение расчетной ГПГ и УГВ.

В отдельных случаях, когда определено, что грунт на участке не отличается пучинистыми свойствами, например, на стройплощадке скальный или песчаный грунт, глубина заложения фундамента определяется исходя из проекта дома (с подвалом или без). В целом, даже для пучинистых грунтов можно обеспечить такие условия, что зимой почва под домом промерзать не будет и, соответственно, не будет никаких отрицательных последствий для сооружения.

То, на какую глубину «копать фундамент», зависит по большей части от характера грунта. На рисунке выше мы изобразили различные варианты заглубления, которые применяют на практике в индивидуальном строительстве. После того как выкопаете шурфы и исследуете грунт, сможете выбрать наиболее подходящий для вас вариант строительства основания дома, определить, какой будет высота и ширина фундамента.

Загрузка…

cdelayremont.ru

Глубина заложения фундамента — узнайте как определить!

Глубина заложения фундамента

При индивидуальном строительстве началу общестроительных работ предшествует составление проекта. Так, в частности производится определение конфигурации фундамента под строение и расчет его размеров и характеристик.

Ширина и протяженность фундамента, площадь его опоры зависит от веса конструкции дома и характеристик грунта на участке.

Также от характеристик грунта зависит и глубина заложения фундамента. Это достаточно важная величина, ведь от нее зависит не только и не столько объем земляных работ при создании опалубки для бетонной отливки фундамента, не только затраты на приобретение строительных материалов, но и то, как поведет себя ваш фундамент в течении всего периода эксплуатации вашего дома.

В большей части нашей страны зимой наступают холода, грунт промерзает. Влага, содержащаяся в грунта расширяется и грунт начинает «пучиниться», то есть увеличивать свой объем, выталкивая погруженную в него строительную конструкцию на поверхность. Это может привести к повреждению фундамента и строения.

Основным нормативным документом, описывающим глубину заложения фундаментов при строительстве является стандарт СНиП 2.02.01–83, мы постараемся изложить его идеи в доступном виде.

Определяем глубину заложения фундамента под дом

Закладка фундамента под дом, как правильно и как не правильно

Общим правилом для возведения фундаментов капитальных жилых строений до последнего времени являлось его заглубление ниже уровня промерзания грунта. Как правило нижний уровень фундаментного основания опускался примерно на полметра ниже этой линии. В ходе строительства производился существенный объем работ по утеплению и гидроизоляции вертикальных и горизонтальных поверхностей фундамента, и в конечном итоге помещения, ограниченные стенами фундаментного основания становились пригодными для бытовой или хозяйственной деятельности. Однако это удовольствие обходилось недорого и иногда такие затраты были неоправ

fundamentt.com

Глубина заложения фундамента — sprosigeologa.ru

Один из основных вопросов, возникающих при проектировании, — назначение глубины заложения фундамента. Эта величина зависит, главным образом, от инженерно-геологических условий участка будущей застройки: условий залегания и состава грунтов, уровней подземных вод, глубины сезонного промерзания и т.д.

С глубиной промерзания все относительно просто. В нормативных документах советуют заглублять подошву на эту отметку или ниже. Можно пойти другим путем и сделать песчаную подушку для нивелирования риска деформаций от криогенных процессов. Помимо этого, боковую поверхность фундамента необходимо изолировать от грунта, либо придать ей форму трапеции, чтобы касательные силы при морозном пучении не выдавили фундамент вверх. Можно сделать его утепление (заодно и отмостки), что окажет такой же эффект.

Подземные воды могут оказать существенное влияние на глубину заложения фундамента, как и на его тип. Если они залегают близко к дневной поверхности, земляные работы проводить затруднительно. Это особенно относится к грунтовым водам, залегающим в пластах с хорошими коллекторскими свойствами. При таком раскладе требуется водопонижение, укрепление стенок котлована или траншеи. Это не всегда реально осуществить. От уровня подземных вод и водообильности напрямую зависит возможность постройки подвала. Чаще всего, при высоком УГВ выбор падает на сваи или плиту с неглубоким заложением.

Физико-механические свойства и состав грунтов, их взаимное расположение тоже влияют на определение глубины заложения фундамента. Чем глубже расположен слой, тем меньше будет осадка при опоре на него. Грунт испытывает давление от вышележащих слоев, зависящее от их мощностей, плотности, степени водонасыщения.

Когда фундамент опирается на глубоко залегающий слой, то из давления, которое он оказывает, вычитается первоначальная нагрузка от извлеченной грунтовой толщи. Получается, что с глубиной уменьшаются нормальные напряжения, поэтому породы хуже сжимаются.

Бывают случаи, когда слабые грунты (с модулем деформации ниже 5 МПа) распространены на очень большую глубину. Тогда обеспечение надежности фундамента достигается за счет глубины его заложения, вплоть до обеспечения нагрузок, равным первоначальным (в природном залегании).

Главная—>Фундаменты—>Глубина заложения фундамента

sprosigeologa.ru
