| Тип грунта | Расчетная глубина промерзания грунта (м) при среднесуточной температуре воздуха внутри помещения до … | ||||
| 0º С | 5º С | 10º С | 15º С | 20º С и более | |
| Строения без подвалов с полами по грунту | |||||
| — глина и суглинок | 1.31 | 1.16 | 1.02 | 0.87 | 0.73 |
| — супесь, песок мелкий и пылеватый | 1.59 | 1.41 | 1.24 | 1.06 | 0.88 |
| — песок гравелистый, крупный и средней крупности | 1.7 | 1.51 | 1.32 | 1.14 | 0.95 |
| — крупнообломочные грунты | 1.93 | 1.72 | 1.5 | 1.29 | 1.07 |
| Строения без подвалов с полами по деревянным лагам | |||||
| — глина и суглинок | 1.45 | 1.31 | 1.16 | 1.02 | 0.87 |
| — супесь, песок мелкий и пылеватый | 1.77 | 1.59 | 1.41 | 1.24 | 1.06 |
| — песок гравелистый, крупный и средней крупности | 1.89 | 1.7 | 1.51 | 1.32 | 1.14 |
| — крупнообломочные грунты | 2.14 | 1.93 | 1.72 | 1.5 | 1.29 |
| Строения без подвалов с полами по утепленному цокольному перекрытию | |||||
| — глина и суглинок | 1.45 | 1.45 | 1.31 | 1.16 | 1.02 |
| — супесь, песок мелкий и пылеватый | 1.77 | 1.77 | 1.59 | 1.41 | 1.24 |
| — песок гравелистый, крупный и средней крупности | 1.89 | 1.89 | 1.7 | 1.51 | 1.32 |
| — крупнообломочные грунты | 2.14 | 2.14 | 1.93 | 1.72 | 1.5 |
| Строения с подвалами или с техническими подпольями | |||||
| — глина и суглинок | 1.16 | 1.02 | 0.87 | 0.73 | 0.58 |
| — супесь, песок мелкий и пылеватый | 1.41 | 1.24 | 1.06 | 0.88 | 0.71 |
| — песок гравелистый, крупный и средней крупности | 1.51 | 1.32 | 1.14 | 0.95 | 0.76 |
| — крупнообломочные грунты | 1.72 | 1.5 | 1.29 | 1.07 | 0.86 |
| Строения с неотапливаемыми помещениями | |||||
| — глина и суглинок | 1.6 | ||||
| — супесь, песок мелкий и пылеватый | 1.94 | ||||
| — песок гравелистый, крупный и средней крупности | 2.08 | ||||
| — крупнообломочные грунты | 2.36 | ||||
vik.by

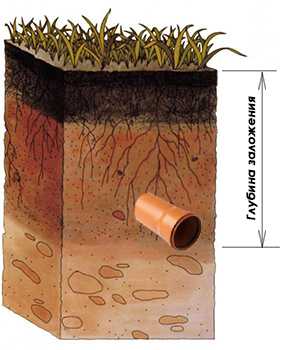

Глубина заложения труб водоснабжения и канализации в Костроме. Глубина заложения самотечного трубопровода и напорного водопровода в Костроме для различных типов грунтов — Водоснабжение и канализация
1. Глубина заложения трубопроводов канализации в Костроме по СНиП 2.04.02-84. Глубина траншеи под канализацию.
Минимальная глубина заложения самотечных трубопроводов канализации должна приниматься исходя из условий:
- предотвращения промерзания труб
- предотвращения механического разрушения труб под воздействием внешних нагрузок
- обеспечения самотечного присоединения к трубопроводам внутриквартальных сетей и боковых веток
Расчет минимальной глубины заложения напорных канализационных трубопроводов в Костроме следует принимать как для водопроводных труб.
Минимальную глубину заложения канализационных трубопроводов следует принимать на основании опыта эксплуатации подземных коммуникаций в данной местности. При отсутствии таких даных, минимальная глубина заложения (до низа трубы) может вычисляться по следующим формулам:
В качестве минимальной глубины заложения труб канализации следует принимать большее из двух значений, полученных из нижеприведенных таблиц
1.1 Минимальная глубина заложения канализации в Костроме в зависимости от глубины промерзания
Вычисляется как разность глубины промерзания грунта и коэфициента, который зависит от диаметра трубопровода. При диаметре трубы до 0,5м включительно, коэффициент будет равен 0,3 м. Во всех других случаях: 0,5 м.
| Тип грунта | Трубопроводы канализации до 500мм включительно |
Трубопроводы канализации более 500мм |
|---|---|---|
| Глины и суглинки | 1.15 м | 0.75 м |
| Cупеси, мелкие и пылеватые пески |
1.47 м | 1.07 м |
| Пески средней крупности, крупные и гравелистые |
1.59 м | 1.19 м |
| Крупнообломочные грунты | 1.84 м | 1.44 м |
1.2 Минимальная глубина заложения самотечной канализации в Костроме, исходя из защиты трубопроводов от механического разрушения в результате воздействия
Рассчитывается как сумма диаметра трубопровода в метрах и коэффициента запаса, равного 0,7м
| Диаметр трубопровода канализации | Минимальная глубина заложения |
|---|---|
| 50 мм | 0.75 м |
| 75 мм | 0.78 м |
| 100 мм | 0.80 м |
| 125 мм | 0.83 м |
| 150 мм | 0.85 м |
| 200 мм | 0.90 м |
| 250 мм | 0.95 м |
| 300 мм | 1.00 м |
| 350 мм | 1.05 м |
| 400 мм | 1.10 м |
| 450 мм | 1.15 м |
| 500 мм | 1.20 м |
| 550 мм | 1.25 м |
| 600 мм | 1.30 м |
| 700 мм | 1.40 м |
| 800 мм | 1.50 м |
| 900 мм | 1.60 м |
| 1000 мм | 1.70 м |
| 1100 мм | 1.80 м |
| 1200 мм | 1.90 м |
| 1250 мм | 1.95 м |
| 1300 мм | 2.00 м |
| 1400 мм | 2.10 м |
| 1500 мм | 2.20 м |
| 1750 мм | 2.45 м |
| 2000 мм | 2.70 м |
| 2500 мм | 3.20 м |
2. Глубина заложения трубопроводов водоснабжения в Костроме по СНиП 2.04.02-84. Глубина траншеи под водопровод.
Глубина заложения труб водоснабжения (или напорной канализации), считая до низа трубы, должна быть на 0,5 м больше расчетной глубины промерзания в Костроме.
| Тип грунта | Глубина заложения |
|---|---|
| Глины и суглинки | 1.95 м |
| Cупеси, мелкие и пылеватые пески | 2.27 м |
| Пески средней крупности, крупные и гравелистые | 2.39 м |
| Крупнообломочные грунты | 2.64 м |
vik.by
Нормативная глубина промерзания грунта для различных городов России
Это один из важнейших параметров, которые необходимо учитывать при заложение фундамента. С учетом этого параметра, принимается решение о конкретной конструкции фундамента – ленточного, столбчатого, плитного, винтового и т.д.
Глубина промерзания грунта — это наибольшая величина, при которой температура почвы будет равна 0 градусам в период наиболее низких температур без снегового покрова по истории многолетних наблюдений.
Почему же так важно знать глубину промерзания
Ответ на этот вопрос следует из школьного курса физики. Всем известно, что вода при замерзании увеличивается в объеме, при этом находясь в толще грунта, она оказывает большое давление на подошву фундамента и пытается вытолкнуть его вверх.
На глубине промерзания температура земли не опускается ниже нуля градусов, следовательно вода не замерзает и не расширяется. По этой причине ленточные и столбчатые фундаменты закладывают на глубину промерзания грунта.
Как определить глубину промерзания грунта
Эту величину можно просчитать по формулам, которые представлены в СНиП 2.02.01-83* — «Основания зданий и сооружений» в пункте 2.27. Расчет по этим формулам сложен и подходит больше для лаборатории исследующих почвы.
Для частного застройщика, проще использовать старый СНиП 2.01.01-82 «Строительная климатология и геофизика», где в приложении можно посмотреть карту глубин промерзания грунта. Часть этой карты представлена у нас на сайте чуть ниже.
Земля под фундаментами регулярно отапливаемых зданий промерзает меньше, поэтому нормативную глубину можно уменьшить на 20%. Например, расчетный уровень промерзания грунта в Екатеринбурге составляет 190 см. При условии что вы постоянно будете проживать в своем доме фундамент можно закладывать на глубину ~ 150 см.
Такой параметр как промерзания грунта особенно важен на глинах, суглинках, супесях, т.к. они наиболее подвержены силам морозного пучения.
Глубина промерзания грунта в различных городах России, см.
| Ханты-Мансийск | 240 |
| Новосибирск, Омск | 220 |
| Ухта, Тобольск, Петропавловск | 210 |
| Орск, Курган | 200 |
| Магнитогорск, Челябинск, Екатеринбург, Пермь | 190 |
| Оренбург, Уфа, Сыктывкар | 180 |
| Казань, Киров, Ижевск | 170 |
| Самара, Ульяновск | 160 |
| Саратов, Пенза, Нижний Новгород, Кострома, Вологда | 150 |
| Тверь, Москва, Рязань | 140 |
| Санкт-Петербург, Воронеж, Волгоград | 120 |
| Курск, Смоленск, Псков | 110 |
| Астрахань, Белгород | 100 |
| Ростов-на-Дону | 90 |
| Ставрополь | 80 |
| Калининград | 70 |

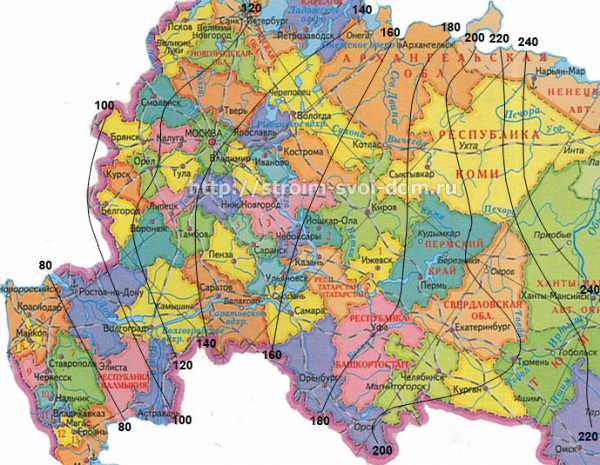

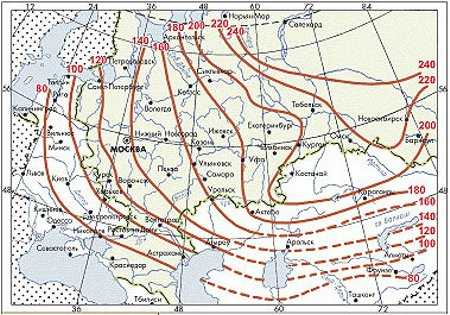

Если вы не нашли свой город или населенный пункт в таблице, то можно воспользоваться картой, на которой изображены примерные глубины промерзания почв.
stroim-svoi-dom.ru
Глубина промерзания грунта — Статья
Глубина промерзания грунта различна и зависит от географического места расположения. Средняя глубина промерзания для районов следующих городов составляет: — Волгоград, Великие Луки, Курск, Псков, Смоленск — 1,2 м; — Санкт-Петербург, Москва, Воронеж, Новгород — 1,4 м; — Кострома, Пенза, Саратов, Вологда -1,5 м.
Уровень подземных, грунтовых вод оказывает существенное влияние на поведение многих грунтов. Более хорошими условиями для будущего фундамента будут условия, при которых глубина промерзания меньше глубины грунтовых вод.
п, наоборот, тяжелыми условиями считаются условия, когда глубина промерзания больше глубины грунтовых вод.
В последнем случае по мере усиления морозов будет увеличиваться и глубина промерзания грунта. Когда промерзания достигнет уровня подземных грунтовых вод, начнется их превращение в лед, а вместе с этим вздутие грунта.
Это неприятное явление омрачается еще и тем, что это вспучивание практически никогда не бывает равномерным и в разных местах фундамента подъем грунта будет неравномерным. Следствие этого — перекос фундамента, перераспределение нагрузок в нем и во всем строении, возможность появления трещин, как в самом фундаменте, так и в стенах дома.
Если бы процесс шел равномерно, то проблеме вздутие грунта не следовало бы уделять столько внимания — зимой дом равномерно приподнялся, а весной равномерно опустился. К сожалению, это не достижимо и по ряду других причин.
Поэтому, если уровень грунтовых вод высок и их захватывает глубина промерзания, то есть два выхода из такой ситуации:
— учесть этот фактор при выборе надежного варианта фундамента, не считаясь с увеличением сметы на строительство;
— провести работы, если это возможно, для гарантированного понижения уровня грунтовых вод (осушение, прокладка дренажных канав и Силы, действующие на фундаменты
Рассмотрим силы, действующие на фундамент в летнее и зимнее время года при наиболее неблагоприятных условиях возведения фундамента — на пучинистом грунте с высоким уровнем грунтовых вод, расположенным выше уровня промерзания грунта.
← Все статьи
Просто позвоните нам, мы ответим на все Ваши вопросы!
www.smel-ltd.ru
| Тип грунта | Расчетная глубина промерзания грунта (м) при среднесуточной температуре воздуха внутри помещения до … | ||||
| 0º С | 5º С | 10º С | 15º С | 20º С и более | |
| Строения без подвалов с полами по грунту | |||||
| — глина и суглинок | 1.22 | 1.09 | 0.95 | 0.82 | 0.68 |
| — супесь, песок мелкий и пылеватый | 1.49 | 1.32 | 1.16 | 0.99 | 0.83 |
| — песок гравелистый, крупный и средней крупности | 1.6 | 1.42 | 1.24 | 1.06 | 0.89 |
| — крупнообломочные грунты | 1.81 | 1.61 | 1.41 | 1.21 | 1 |
| Строения без подвалов с полами по деревянным лагам | |||||
| — глина и суглинок | 1.36 | 1.22 | 1.09 | 0.95 | 0.82 |
| — супесь, песок мелкий и пылеватый | 1.65 | 1.49 | 1.32 | 1.16 | 0.99 |
| — песок гравелистый, крупный и средней крупности | 1.77 | 1.6 | 1.42 | 1.24 | 1.06 |
| — крупнообломочные грунты | 2.01 | 1.81 | 1.61 | 1.41 | 1.21 |
| Строения без подвалов с полами по утепленному цокольному перекрытию | |||||
| — глина и суглинок | 1.36 | 1.36 | 1.22 | 1.09 | 0.95 |
| — супесь, песок мелкий и пылеватый | 1.65 | 1.65 | 1.49 | 1.32 | 1.16 |
| — песок гравелистый, крупный и средней крупности | 1.77 | 1.77 | 1.6 | 1.42 | 1.24 |
| — крупнообломочные грунты | 2.01 | 2.01 | 1.81 | 1.61 | 1.41 |
| Строения с подвалами или с техническими подпольями | |||||
| — глина и суглинок | 1.09 | 0.95 | 0.82 | 0.68 | 0.54 |
| — супесь, песок мелкий и пылеватый | 1.32 | 1.16 | 0.99 | 0.83 | 0.66 |
| — песок гравелистый, крупный и средней крупности | 1.42 | 1.24 | 1.06 | 0.89 | 0.71 |
| — крупнообломочные грунты | 1.61 | 1.41 | 1.21 | 1 | 0.8 |
| Строения с неотапливаемыми помещениями | |||||
| — глина и суглинок | 1.49 | ||||
| — супесь, песок мелкий и пылеватый | 1.82 | ||||
| — песок гравелистый, крупный и средней крупности | 1.95 | ||||
| — крупнообломочные грунты | 2.21 | ||||
vik.by
Глубина промерзания грунтов — Земляные работы
Глубина промерзания грунтов
На поведение многих грунтов существенное влияние оказывает уровень подземных вод. В идеале глубина промерзания должна быть меньше глубины залегания грунтовых вод; в том случае, когда показатель глубины промерзания превышает показатель глубины залегания грунтовых вод, отмечается их промерзание, следствием которого является вспучивание грунта.
Если бы вспучивание было равномерным, оно не создавало бы проблем: зимой грунт поднимался бы равномерно, а весной так же равномерно опускался.
Грунты с отрицательной или нулевой температурой, имеющие в своем составе ледяные включения, называют мерзлыми. Если на протяжении нескольких лет мерзлые грунты не подвергались оттаиванию, их называют вечномерз-лыми.
Вечномерзлые грунты, в свою очередь, делятся на три категории:
— твердомерзлые;
— пластичномерзлые;
— сыпучемерзлые.
В строительных организациях при работе с грунтами учитывают такую их характеристику, как связанность, которая изменяется в зависимости от влажности грунтов. Связанность проверяют углом естественного откоса, который образуется откосом свободно насыпанного грунта и горизонтальной плоскостью.
Во избежание обрушения откосов при копании траншей для фундаментов необходимо правильно определить угол естественного откоса грунтов.
При строительстве дома необходимо учитывать такой фактор, как глубина промерзания грунта, зависящая от географического положения местности. Так, средняя глубина промерзания для следующих городов составляет:
1. Волгоград, Псков, Великие Луки, Смоленск — 1,2 м;
2. Пенза, Саратов, Кострома, Вологда — 1,5 м;
3. Москва, Санкт-Петербург, Новгород, Воронеж — 1,4 м.
Читать далее:
Буроинъекционные свайные анкеры
Техника безопасности при погружении свай и опускных колодцев
Опускные колодцы
Буронабивные сваи
«Стена в грунте»
Забивные сваи
Техника безопасности при закреплении грунтов
Замораживание грунтов
Цементизация грунтов
Силикатизация и смолитизаиия грунтов
stroy-server.ru
Подскажите глубину промерзания почвы в средней полосе России?
Глубина промерзания грунта различна и зависит от географического места расположения. При этом вид грунта на глубину промерзания влияет мало. Глубина промерзания рассчитывается, исходя из минимальной температуры для данного региона, количества дней с минусовой температурой и т. д. Средняя глубина промерзания для районов следующих городов составляет: — Волгоград, Великие Луки, Курск, Псков, Смоленск — 1,2 м; — Санкт-Петербург, Москва, Воронеж, Новгород — 1,4 м; — Кострома, Пенза, Саратов, Вологда -1,5 м.
Думаю, что не очень глубоко!
1,8м в сильные морозы до 2м
полтора метра
На глинистых и черноземах 1,7-1,8 м, на песчаных и супесях до 2-х метров, а если снега мало или нет вовсе то и более 2-х метров может промерзнуть.
А точнее для каждого района можно посмотреть по таблицам СНИП 2.01.01-82 «Строительная климатология и геофизика»
