Правильное устройство мауэрлата. Утепление и гидроизоляция. Видео

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Содержание

• В чем сила мауэрлатного бревна?
• Устройство. Описание процесса
• Гидроизоляция
• Утепление
• org/ListItem»> И еще несколько советов

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и

подготовительные работы.

1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.
2. Метод крепления анкерными болтами: когда кирпичная кладка готова, высверлите в ней отверстия, соответствующие количеству стропильных ног, и забейте, а потом затяните в них анкерные болты.
3. Метод закладки деревянных пробок: для начала обработайте пробки антисептиком, затем заложите их в кирпичную кладку: одна пробка соответствует размеру одного кирпича. Пробки можно можно размещать на ряд ниже ниже уровня мауэрлатного бруса, рядом с ним или непосредственно под ним, но пробка всегда должна находиться как можно ближе к наружному краю стены. Устройство мауэлрата на пробках производите с помощью металлических скоб.
4. Метод закладки кусков арматуры: куски арматуры, согнутые Г-образно, вмуруйте на глубине третьего ряда кладки . Выберите арматуру потолще и покрепче – не менее 10 мм в диаметре, и вмуруйте коротким краем, оставив длинный в вертикальном положении – на него вы оденете брус. Арматурный выступ должен быть длиннее мауэрлата на 25 см, чтобы у вас был достаточный запас для его загиба при креплении.

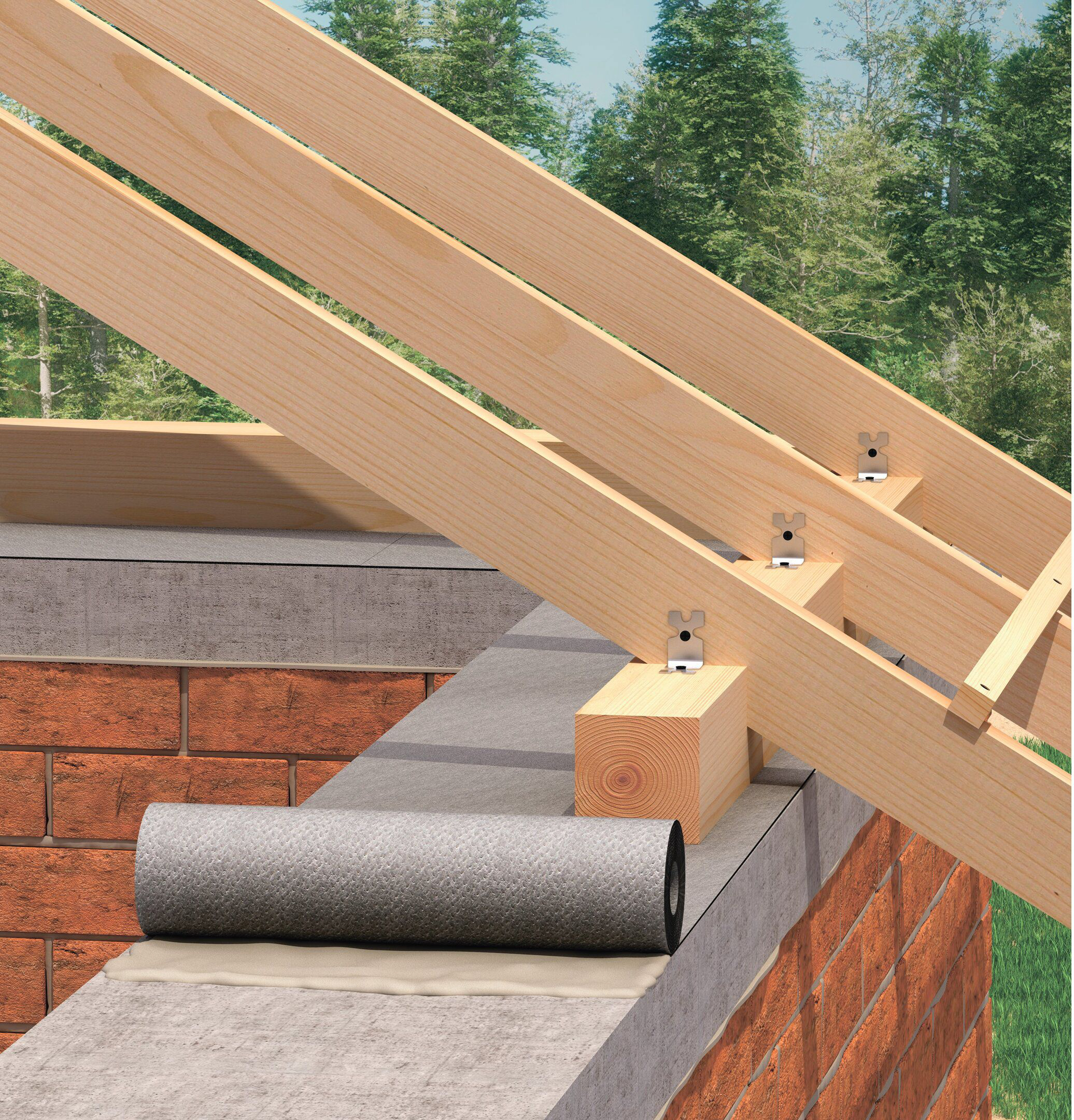

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Специалисты категорически не рекомендуют использовать в качестве гидроизоляции рубероид – долго не выдерживает влаги, имеет нехорошее свойство расползаться.

Утепление

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.

Утеплители у мауэрлата могут быть:

• опилками;
• пенопластом;
• эковатой;
• керамзитом;
• монтажной пеной.

А если прислушаться к советам бывалых, то идеальным они считают миксованное утепление: снаружи эковатой, которая позволит торцу «дышать», а внутри – запенить. При таком способе утеплитель из ваты прослужит не менее 40 лет.

И еще несколько советов

1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.
2. При укладке гидроизоляции обращайте внимание, какой стороной вы ложите материал. Как правило, верхний слой предназначен для удерживания влаги, а нижний – для свободного выхода паров.
3. Углы мауэрлата между собой закреплять обязательно!
4. Мауэрлат – это тот же фундамент, только для крыши. Поэтому геометрическая точность при его устройстве необходима. Огрех даже на пару сантиметров грозит неприятностями в виде неустойчивой конструкции.

как закрепить, как правильно положить брус, строительство крыши, как выровнять, соединить, виды мауэрлата

Содержание:

Назначение мауэрлата
Правила обустройства основы под стропила
Зачем нужен армированный пояс
Способы фиксации обвязки под стропила на крыше
Порядок монтажа мауэрлата на стены — как закрепить правильно
Гидроизоляция

Система стропил представляет собой тяжелую конструкцию и по этой причине ей требуется высокопрочная и надежная основа. Именно такая функция возложена на мауэрлат для крыши. Что же собой представляет этот элемент кровли?

Назначение мауэрлата

Для кровельных систем с коньком строится каркас из стропил с упором их ног на стены зданий. В итоге на стены оказывают воздействие несколько векторов прилагаемой силы –от места соединения стропил и от массы конструкции. Выпавший зимой снег повышает распирающую нагрузку, что является для несущих ограждений испытанием на прочность.

Чтобы избежать разрушения стен системой стропил, применяется обвязка их верхней кромки. Для этой цели задействуют брус, имеющий большое сечение, получивший название мауэрлат. Этот элемент можно делать из древесины или стали. Обычно материал для бруса под мауэрлат выбирают c учетом того, из чего обустроена стропильная конструкция.

Главное условие монтажа — неразрывность обвязки или создание при состыковке надежных и прочных мест соединений. Этот элемент конструкции служит для распределения нагрузки, идущей от каждой из ног стропил, на значительный участок стены, поэтому нужно знать, как соединить мауэрлат правильно.

Также этот элемент используют для укрепления кровли, если она обладает повышенной парусностью. Потребность в укладке мауэрлата отсутствует лишь в каркасных постройках или бревенчатых срубах, поскольку там его функция возложена на верхний венец.

Правила обустройства основы под стропила

Основной характеристикой мауэрлата считаются его размеры. Идеальным выбором будет непрерывная балка, но когда состыковка нескольких частей неизбежна, существует правило: они должны иметь одинаковую длину и максимальную протяженность. Монтировать мауэрлат следует вдоль внутренней кромки стенок или посередине, но не вдоль наружного края.

Кроме этого, нужно учитывать сечение балки, поскольку она без проблем должна продолжительное время выдерживать немаленький вес стропил и кровельного пирога. Достаточно будет деревянного бруса, толщина которого равна трети этого же параметра у кладки несущих стен. При использовании металлической балки эта величина может быть немного тоньше.

Оптимальной шириной стенки деревянного мауэрлата считается размер в пределах 15 –20 сантиметров. Если он меньше, то элемент не всегда способен выдержать вес стропильной системы. В том случае, когда ширина больше, на несущую стенку будет оказываться повышенная нагрузка. В небольших по площади домах в качестве мауэрлата допускается использование балок сечением 10х10 сантиметров.

Для легких построек разрешается применение нескольких досок. Их укладывают друг на друга и соединяют болтами. При этом толщина пиломатериалов не может быть меньше 3 сантиметров, а ширина -10 сантиметров.

Немаловажный момент: балку выбирают абсолютно ровную, без сучков, рассохшихся участков и трещин, чтобы не приходилось решать проблему, как выровнять мауэрлат. Наличие вышеперечисленных дефектов влияет на надежность фиксации данного элемента к стене, либо ног стропил к брусу, так как место прилегания может совпасть с выемкой или сучком.

От воздействия сырости деревянный элемент пропитывают особыми составами или обматывают рубероидом и обмазывают дегтем или смолой.

Зачем нужен армированный пояс

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Дело в том, что не всегда кирпичная кладка в состоянии выдерживать нагрузку кровельной конструкции, особенно, если имеется желание теплоизолировать крышу. Чтобы в стене не образовались трещины, необходимо сделать армирование из бетонного раствора и специальной сетки.

Обычно при приготовлении строительного состава используется:

• 1 часть цемента;
• 3 части мелкого щебня;
• 1,5 части песка;
• вода (как правило, 1 часть).

В результате соединения всех компонентов должен получиться густой, с тягучей консистенцией раствор.

Дальше поступают следующим образом:

1. На кромки несущих стен устанавливают опалубку высотой 20–25 сантиметров и шириной в соответствии с толщиной кладки.
2. Из узких полосок нарезанной сетки создают для закладки внутрь каркас так, чтобы каждый слой был укреплен на перемычках с промежутком 2–3 сантиметра один от другого. Шаг между перемычками нужно делать не меньше 25 сантиметров, чтобы не допустить провисания сетки. Непосредственно к каркасу через такие же одинаковые промежутки вязальной проволокой крепят анкерные болты.
3. В опалубку выливают бетонный раствор, при этом верхняя часть пояса должна быть погруженной не меньше, чем на 3 сантиметра. Важно, чтобы смеси хватило для заливки всей опалубки. В стенах, возведенных из газобетона, в верхнем ряду блоков вырубают перемычки и таким способом получают желоб для заливки.

Преимущества процесса армирования:

1. Стены становятся прочнее, что важно при сейсмической активности или усадке грунта.
2. Бетонная обвязка по верхней кромке позволяет подравнять стены относительно горизонта, что положительно отражается на монтажных работах и последующей эксплуатации системы стропил.
3. Такое обустройство основания для мауэрлата считается самым надежным и делающим привязку к стенам жесткой.
4. Нагрузка, оказываемая стропильными ногами на кирпичную кладку, распределяется более равномерно.

Способы фиксации обвязки под стропила на крыше

Необходимо знать, как правильно положить мауэрлат, и прочно его закрепить.

Имеется несколько способов, как это сделать:

1. Наиболее простой вариант – это предварительно вмонтировать в кладку из кирпичей вязальную проволоку на уровне не менее 4-го шва от верха стены. Ее закрепляют на армирующей сетке. Два конца проволоки выводят наружу прямо вверх либо сквозь ряды, либо по обе стороны стены. Их длины должно хватить для скручивания поверх балки, лишнее следует отрезать. Под проволоку в мауэрлате сверлят отверстия с шагом примерно 30 сантиметров.
2. Другой вариант – применение анкерных болтов, но при условии наличия армирующего пояса. Эти крепежные элементы фиксируют на специальной сетке или арматуре, а потом заливают бетоном так, чтобы наружные концы с резьбой имели достаточную длину. Когда раствор высохнет, прикладывают брус и наносят разметку под отверстия. Важно, чтобы места нахождения крепежей не совпали с расположением ног стропил.
3. Третий способ – применение строительных шпилек, представляющих собой металлические прутки, согнутые в форме буквы Г и имеющие на конце длинной части резьбу. У некоторых изделий вместо короткой части имеется небольшая наваренная пластина размером 5х5 сантиметров. Шпильку нужно поместить в шов либо пластиной, либо загнутым отрезком на глубину, равную нескольким рядам. Длинный конец прутка должен выступать настолько, чтобы после монтажа мауэрлата свободными оставались 2–3 сантиметра резьбы. Когда балка уложена, насаживают шайбу, после чего закручивают гайку. Шаг установки шпилек – около 30 сантиметров.

Порядок монтажа мауэрлата на стены — как закрепить правильно

Сначала следует запроектировать конструкцию основания под подстропильную балку. Обычно это кладка, выполненная из строительных блоков. Она должна быть выше минимум на три ряда, чем брус чердачного перекрытия или мансарды. Кроме этого можно создать армирующий пояс. Прежде, как закрепить мауэрлат, нужно подождать 2 недели, пока бетон не наберет прочность.

Можно также уложить данный элемент вровень с проектируемой высотой перекрытия чердака, тогда кирпичную кладку прекращают, не завершив 3-х рядов. Далее укладывают лишь внешний ряд кирпичей. Что касается внутреннего ряда, то по нему через одинаковые промежутки чередуют строительный камень и деревянные закладки. Можно между блоками вставить шпильки, фиксируя их основания в растворе шва.

Затем укладывают лишь внешний ряд, размещая кирпичи в шахматном порядке относительно нижнего ряда. Мауэрлат помещают внутри и закрепляют при помощи гаек на шпильках или прибивая скобами к деревянным закладкам. В завершение работы выкладывают последний ряд.

Гидроизоляция

Нужно не забывать о гидроизоляции. Для этого, вне зависимости от способов монтажа и видов мауэрлата под балку на основание из кирпичной кладки или армирующего пояса помещают специальный слой, не проводящий влагу. Объясняется такая необходимость тем, что и бетон, и блоки хорошо впитывают влагу, и она продолжительное время испаряется из толщи стройматериала.

Для устройства гидроизоляции используют специальные пленки. Брус из дерева в обязательном порядке несколько раз пропитывают грунтующим составом, закрывающим полости, имеющиеся между волокнами. Чтобы под изолирующим слоем не оставались щели, его плотно прикрепляют на основе с применением битумной мастики.

Когда используют в строительстве крыши мауэрлаты, после завершения их монтажа на них начинают крепить кровельную конструкцию. Стропильные ноги устанавливают одним из двух способов: жестко или применяя скользящий крепеж.

Первым вариантом пользуются при условии, что коньковая балка, расположенная в средней части мансарды или чердака имеет дополнительные опорные стойки или там находится перегородка. Фиксируют стропила в этом случае уголками или путем создания паза в основаниях ног. Его размер не может превышать 1/3 длины опорного торца стропил. Также пазы делают в мауэрлате, когда жесткую фиксацию выполняют скобами.

Скользящий способ задействуют для висящей кровельной конструкции. Подобное соединение — это шарнирный крепеж, состоящий из двух пластин, одну из них закрепляют на стропилах, а вторую – на мауэрлате. Данный метод применяют в срубах.

Как сделать двускатную крышу на гараж своими руками: порядок строительства

При обустройстве гаража нужно решить, какую конструкцию крыши предпочесть — односкатную или с двумя скатами. Второй вариант требует меньшей гидроизоляции, так как вода своевременно стекает с поверхности, и подходит для регионов, характеризующихся обилием осадков. Чтобы сделать такую ​​конструкцию, нужно иметь представление о правильной технологии возведения двускатной крыши на гараж своими руками.

Содержание

1. Преимущества двускатной крыши
2. Конструкция двускатной крыши
3. Материалы и инструменты для изготовления
4. Основные элементы конструкции крыши и их монтаж
5. Стропильная система
6. Для
7. Крыша покрытие
8. Внутренняя отделка

Преимущества двускатной крыши

Под двускатной крышей можно устроить склад

Скатная крыша часто предпочитается домовладельцами из-за простоты конструкции. Однако у него есть один недостаток – восприимчивость к температурным перепадам. Такие крыши более склонны к нарушению пароизоляции, из-за чего внутри здания скапливается конденсат, что негативно сказывается на состоянии гаража.

Конструкция с двумя скатами обеспечивает своевременный отвод влаги с поверхности. Равномерно прогревается солнцем; снежные массы не задерживаются на нем в больших количествах. На чердаке удобно хранить технику и инструменты.

Двускатная конструкция имеет большую длину вытяжки, что улучшает вентиляцию. Однако это относится к жилым домам, а не к гаражу (в последнем труба не устанавливается).

Конструкция двускатной крыши

При выборе покрытия для двускатной крыши необходимо учитывать, из какого материала выполнено само помещение — шлакоблок, пеноблок, кирпич и т.п. Кроме того, угол наклона наклон конструкции также важен. Плотные материалы с минимальным количеством стыков (в том числе рулонных) подходят для крыш с небольшими уклонами. Черепица же укладывается на крутые крыши. Чем меньше размеры элементов, тем больше должен быть уклон.

Прежде чем приступить к закупке материалов и приступить к изготовлению кровли, необходимо подготовить чертеж, представляющий ее конструкцию. На ней указаны основные элементы с их размерами.

Варианты стропильных систем

Для строения с двумя скатами применяют два основных типа стропильных систем – висячие и наслонные. Первый подойдет для небольшого гаража на одну машину, второй – в здании, где есть необходимость перекрыть большой пролет (например, оборудованный парой боксов для автомобиля).

Наклонный вариант предполагает наличие прочных опор у всех стропильных ног сверху и снизу. В последнем случае это обычно стены здания. Вершины стропил опираются на балочную систему, а последнюю — на внутреннюю стену или несколько опор, расставленных в помещении. Поэтому в небольших гаражах такой вариант не практикуется: опорные стойки и стены «съедают» много полезного пространства. Возводить такую ​​крышу начинают с создания каркаса с коньковым прогоном. Она будет служить опорой для пар стропил.

Висячие конструкции обычно строятся путем установки специальных ферм в форме треугольника. Их можно сделать самостоятельно или приобрести уже готовые. Технология предполагает, что стропила опираются исключительно на стены коробки.

Исполнение обоих типов конструкций для малых пролетов (5 м и менее) простое и лаконичное. Для больших крыш система усложняется, появляются дополнительные опоры и другие элементы.

При сооружении крыши по каркасным стенам стропила крепятся не к гаражному мауэрлату, а к верхней обвязке опор. При составлении проекта не забывайте об этой особенности. Закладки для крепления мауэрлата организуют при возведении стен. Вы также можете найти безкрышные крыши для гаража. В данном случае акцент делается на треугольных фронтонах, выполненных кирпичной кладкой.

Угол наклона зависит от погодных особенностей региона — количества осадков, наличия или отсутствия сильных порывов ветра. Угол наклона также влияет на выбор кровельного материала. В ветреных районах крышу делают длинной и мелкой. В районах, где много снега, предпочтительнее противоположная конструкция – высокая с большим углом наклона. При выборе также учитывается, хотят ли хозяева обустроить мансарду или мансарду под крышей.

Материалы и инструменты для изготовления

Потребуются измерительные инструменты и инструменты для работы с деревом

Для кровли с деревянной стропильной системой потребуются следующие инструменты:

• пила;
• молоток;
• топор;
• приборы для измерения и контроля ровности — уровень строительный и рулетка;
• молоток.

Также необходимо подготовить необходимое количество кровельного материала. Если выбран профнастил или другое покрытие из листового металла, потребуются специальные ножницы для резки. В качестве крепежа используются саморезы, скобы и простые гвозди.

Основные элементы конструкции крыши и их монтаж

Работа начинается с подготовки стропильной системы. Затем монтируется обрешетка и на нее укладывается кровельный материал.

Стропильная система

Для предотвращения накопления влаги в стенах под мауэрлат укладывается гидроизоляция — рубероид

Для начала необходимо определиться, планируете ли вы создавать мансарду или мансарду под крышей. В первом случае система потребует дополнительного усиления с помощью стоек, вертикально прикрепленных к мауэрлату. При этом шаг должен быть не более 0,9м. Соединение осуществляется с помощью скоб. Если решено делать мансарду, стропила монтируются непосредственно на мауэрлат. Чаще всего это делается так, чтобы их нижние части нависали над зданием примерно на 0,5 м. Но иногда эти части являются стыком с мауэрлатом.

Металлические стропила отличаются прочностью и долгим сроком службы. Они прекрасно переносят сырость, перепады температур и другие особенности микроклимата гаража. Но большая масса не позволяет использовать их в легких каркасных постройках. Такие стропила подходят для довольно тяжелого гаража с прочным фундаментом. Перед установкой их необходимо обработать антикоррозийным составом.

Деревянные стропила также подходят для легких конструкций, но важно правильно подобрать материал для увеличения срока службы. В качестве сырья подходят сосна и ель. Чем ниже влажность древесины, тем лучше. Максимально допустимое значение составляет 20%. Естественная влажность материала не подходит, так как ее показатель находится в районе 30%.

Стропила не должны иметь трещин и сучков. Клееный брус лучше цельного бруса благодаря большей прочности. Материал должен быть пропитан огнезащитными и антисептическими составами. Обычно для гаражного помещения приобретают ножки сечением 15х7 см. Если есть возможность, лучше заказать специальную древесину, предназначенную для стропил.

Укрепления и отвесы

Для создания свеса к стропилам прибиваются кобылки — дополнительные доски. Если стропила недостаточно длинные (короче 8 м), к коньку прибивается капитальный брус, помогающий зафиксировать элементы конструкции. Сверху их обшивают гидроизоляцией, а затем прибивают рейки обрешетки. Если в качестве покрытия выбран шифер, металлочерепица или другой материал высокой твердости, каркас делают разреженным. Расстояние между первой парой реек делают небольшими (максимум 0,25 м), между остальными элементами — не более полуметра. На значение параметра также влияет шаг профиля. Для мягкой кровли нужна сплошная обрешетка без зазоров.

Кровельное покрытие

Профнастил с полимерным покрытием – надежное решение для кровли

Особенности монтажа покрытия зависят от его типа. Шифер начинают укладывать на нижнюю сторону одного из скатов. Первый ряд листов укладывается внахлест в 1-2 волны. Затем перемещаются вверх, при этом на нижний укладывается новый ряд с пересечением 0,2 м. Листовые материалы монтируются на контррешетку с пароизоляционным слоем. Это предотвращает накопление конденсированной влаги. Полосы рубероида укладывают под прямым углом к ​​краям крыши, натягивают и устанавливают внахлест, фиксируя специальными гвоздями.

Внутренняя отделка

Минеральная вата в рулонах хорошо подходит для утепления. Его слои укладываются между стропилами; для фиксации используются дюбели зонтичного типа. Затем монтируется пароизоляционный материал. Потолок можно отделать гипсокартоном, листами ПВХ или фанерой. Подходящую краску для выбранного типа материала можно подобрать в строительном магазине. На упаковке есть пошаговая инструкция по его применению. Перед покраской поверхность обрабатывается водоотталкивающим составом.

Устройство стропильной системы двускатной крыши

При строительстве одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это связано со скоростью возведения конструкции. По этому параметру с двускатной крышей может конкурировать только односкатная. Устройство двускатной случайной крыши не слишком сложное. И вы с успехом освоите эту работу сами.

Состав:

1. Конструкция стропильной системы двускатной крыши
2. Разновидности стропильной системы двускатной крыши
3. Грабитель фронтонов своими руками
   • Расчет двускатной крыши
   • Способы установки мауэрлата
   • Крепление стропильных ног
   • Придание конструкции жесткости
   • Болт стропильной системы

Конструкция стропильной системы двускатной крыши

Двускатная крыша состоит из двух наклонных поверхностей, которые имеют прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с крыши естественным образом. Двухскатная крыша имеет достаточно сложную конструкцию. В его состав входят такие конструктивные узлы: мауэрлат, система стропил, кобыл, конек, свес крыши, лежня, подкосы, затяжки, обрешетка и стойки:

1. Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой стропильной системой, на несущие стены дома. Для изготовления мауэрлата используется брус, который имеет квадратное сечение от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус укладывается по периметру здания и крепится к наружным стенам. Для крепления используйте специальные стержни или анкера.
2. Стропильная нога. Стропила образуют основной каркас любой крыши. В случае двускатной крыши они образуют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. В первую очередь те, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используются доски, имеющие сечение 100 на 150 или 50 на 150 мм. Шаг стропил выбирайте около 60-120 см в зависимости от разновидности кровельного материала. При использовании тяжелого покрытия чаще ставьте стропильные ноги.
3. Лошадь. Этот элемент соединяет два ската в верхней части крыши. Конек формируется после соединения всех стропильных ног.
4. Кобылы. Они являются продолжением стропил и образуют свес двускатной крыши. Кобылы обычные, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этой конструктивной сборки возьмите доску, сечение которой меньше, чем у стропила. Использование кобылок облегчает устройство стропильной системы, так как позволяет использовать короткие стропила.
5. Карнизы. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя со стен и одновременно препятствует их намоканию и быстрому разрушению. Свес, как правило, выступает от стены на 400 мм.
6. Силл. Он расположен на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления оголовка используется брус, имеющий сечение 150 на 150 или 100 на 100 мм.
7. Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента подготовьте брус, имеющий квадратное сечение 150 на 150 или 100 на 100 мм.
8. Соломинки. Они нужны для передачи нагрузок от стропил на несущие стены. Соломинки и колготки образуют прочную конструкцию, называемую фермой. Подобное устройство призвано выдерживать нагрузки при больших пролетах.
9. Слойка. Этот конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам оседать в разные стороны.
10. Ящик. Данная конструкция состоит из досок и брусков. Их монтируют перпендикулярно стропилам. Обрешетка необходима для равномерного распределения по стропилам покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка необходима для скрепления стропил между собой. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и брусья, а влагостойкую фанеру.

Разновидности стропильной системы двускатной крыши

Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале дизайн содержит их комбинацию. Стропила висячего типа принято устанавливать, если наружные стены расположены на расстоянии менее 10 м. Больше не должно быть стен, разделяющих пространство жилого дома. Конструкция с висячими стропилами создает распирающую силу, передаваемую на стены. Она будет уменьшена, если сделать затяжку из дерева или металла и устроить ее в основании стропил.

При этом стропила и затяжки образуют жесткую геометрическую фигуру – треугольник. Он не способен деформироваться при нагрузках, действующих в любом направлении. Затяжка будет сильнее и мощнее, если ее расположить сверху. Затяжки представляют собой перекрывающиеся пучки. За счет их использования висячая стропильная система двускатной крыши выступает в качестве основы для обустройства мансардного этажа.

Наслонные стропила в своей конструкции имеют опорный брус, который ставится посередине. Он отвечает за перенос веса всей кровли на промежуточную опору колонны или среднюю стену, расположенную между внешними стенами. Устанавливать стропила типа «нас гнев» рекомендуется, если наружные стены размещаются на расстоянии более 10 м. При наличии колонн вместо внутренних стен можно чередовать стропила наслонного и висячего типа.

Фронтонный разбойник своими руками

Крыша должна быть прочной, чтобы выдерживать различные нагрузки атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но при этом и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двухскатная односкатная крыша равномерно распределяет нагрузку на все несущие стены.

Расчет двускатной крыши

Выбор наклона двускатной крыши будет зависеть от материала, который вы выбрали для укладки на крышу, и архитектурных требований:

• При возведении двускатной крыши помните, что она должна прогибаться под углом более 5 градусов. Бывает, что уклон крыши достигает 90.
• Для районов с обильными осадками и когда кровли примыкают неплотно, делают крутые скаты. В этой ситуации угол должен быть 35-40, чтобы осадки не задерживались на крыше. Но такой угол не позволяет построить жилище на чердаке. На выходе получится ломаная конструкция крыши. У него будет пологая верхняя часть, а на дне присутствует резкий уклон.
• В регионах с сильными порывами ветра оборудуются пологие крыши. Если на участке преобладают постоянные ветры, то делают уклон 15-20 для качественной защиты кровельного покрытия.
• Лучше всего выбрать средний вариант. Оборудовать двускатную крышу не слишком круто. Но и наклон не должен быть очень пологим.
• При выборе большого угла крыши увеличивается ее парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь такой уклон влечет за собой увеличение площади кровли и, соответственно, количества материала – строительного и кровельного.

При покупке материалов для возведения двускатной крыши полезно рассчитать ее площадь:

1. Найти площадь одной конструкции строения, а затем удвоить результат.
2. В идеале скат представляет собой наклонный прямоугольник, который располагается вдоль длинной несущей стены. Чтобы определить площадь ската, умножьте его длину на ширину.
3. Длина ската равна длине стены. Кроме того, к длине добавляется длина выступа крыши над фронтоном. Помните, что выступы присутствуют с обеих сторон.
4. Ширина ската равна длине стропильной ноги. К ней прибавляется длина выступа крыши над несущей стеной.

Для правильного проектирования конструкции рекомендуется провести точный расчет стропильной системы двускатной крыши, в том числе определить нагрузки и характеристики стропил:

1. При возведении крыши типовой конструкции, которая имеет один этаж, расчетная нагрузка на крышу будет складываться из двух величин. Первый из них – вес кровли, второй – нагрузка от внешних факторов: осадков и ветра.
2. Рассчитайте вес кровли, сложив вес каждого слоя пирога — теплоизоляционных, пароизоляционных и гидроизоляционных материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитайте вес 1 м2.
3. Увеличьте результат на 10%. Также можно учитывать поправочный коэффициент. В нашем случае К = 1,1.
4. Если вы планируете со временем изменить конструкцию крыши и увеличить угол ее наклона, то ставьте в расчет запас прочности. Возьмите сразу более высокие показатели нагрузки, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от размера, который составляет 50 кг на 1 м2.
5. При расчете нагрузки, которую оказывают атмосферные явления, учитывают климатические особенности местности, где находится конструкция. При таком расчете учитывают уклон ската. Если двускатная крыша образует угол 25 градусов, то снеговую нагрузку принимают равной 1,
6. Если крыша оснащена большим наклоном до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла более 60 градусов не учитывается.
7. Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому их параметры надо брать соответствующие. Сечение и длину стропильной ноги выбирайте в зависимости от активной нагрузки на крышу и угла ската. Увеличьте полученные значения на 50%, чтобы обеспечить высокий запас прочности.

Способы монтажа мауэрлата

Строительство любой кровли начинается с монтажа мауэрлата:

• Если для возведения стен использовались бревна или брус, то верхний брус будет мауэрлатом, как показано на фото стропильной системы двускатной крыши.
• Если для возведения стен вы использовали кирпич, то поразитесь кладке прутьев из металла. На них должна быть нарезана резьба для крепления мауэрлата. Через каждые 1-1,5 м устанавливайте стержни. Выбирайте стержни диаметром не менее 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
• Для стен из керамических или пенобетонных блоков сверху залить бетоном. Обязательно сделайте слои армированными. Он должен иметь высоту примерно 200-300 мм. Обязательно прикрепите к арматуре металлические стержни, имеющие резьбу.
• Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет своеобразным фундаментом для стропильной системы.
• Уложить мауэрлат на верхний край стены. В зависимости от конструкции мауэрлат может укладываться по внешнему и внутреннему краю. Не ставьте его близко к самому краю, так как иначе его может сорвать ветер.
Мауэрлат
• рекомендуется укладывать поверх гидроизоляционного слоя. Чтобы соединить все детали в одну, используйте болты и металлические накладки.
• Во избежание провисания сделайте ростверк из стоек, распорок и перекладины. Для этого берут доски размером 25х150 мм. Угол между скатом и подошвой стропил должен быть по возможности прямым.
• В случае использования слишком длинной стропильной ноги установите другую опору. Она должна положиться на lyjni. Каждый элемент связан с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.

Крепление стропильных ног

Оптимальным вариантом стропильной системы двускатной крыши является сочетание стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить затраты на строительные материалы. При работе учитывайте следующие рекомендации:

1. В качестве материала используйте только самую качественную древесину. Балки, имеющие трещины и сучки, категорически недопустимы.
2. Стропила имеют стандартные размеры — 50х150х6000 мм. При длине балок более 6 м рекомендуется увеличить ширину доски, чтобы балки под собственным весом не ломались. Возьмите доски шириной 180 мм.
3. Сначала изготовьте шаблон стропильной ноги. Прикрепите доску к балке перекрытия и концу коньковой балки. Наметив две линии, выпилите над ними доску. Шаблон готов.
4. Вырежьте стропила по этому шаблону. После этого сделайте на них верхнюю часть спины.
5. Возьмите получившуюся заготовку, поднесите ее к балке перекрытия, чтобы отметить нижнюю часть спинки на месте.
6. Установите все стропила. При этом помните, что после установки одной ножки к ней сразу же нужно установить противоположную. Так вы быстро снимете боковые нагрузки на балку конька.
7. Если скат слишком длинный, то для изготовления стропильной ноги стандартных досок недостаточно. При этом можно срастить между собой две доски. Для этого у меня на них есть планка аналогичного сечения. Он должен иметь длину 1,5 – 2 метра. По схеме стропильной системы двускатной крыши стык всегда должен быть внизу. Под него установите дополнительную стойку.
8. Прикрепите стропильную ногу к коньковому брусу с помощью гвоздей. Для крепления стропил к балке перекрытия используйте саморезы. Также подходят для металлических пластин, также подходят. Кроме того, добавлено несколько гвоздей.
9. Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующий этап. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются в полу их. Чтобы уменьшить прогиб стропил, правильно рассчитайте расположение таких опор.
10. Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
11. При выполнении данной работы выдерживать определенный шаг балок. Установите его размер на этапе проектирования.
12. После установки стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используйте металлические уголки или скобы. И болты пользуются наибольшей популярностью.

Придание конструкции жесткости

После монтажа стропильной системы двускатной крыши укрепить ее по технологии, представленной ниже: систему стропил, соедините каждую пару стропил снизу с помощью затяжки, а сверху с помощью ригеля.

Для больших зданий, которые в то же время легкие, оборудуют нетяжелую крышу. Он должен выдерживать стены.

Если дом имеет ширину 6-8 м, то следует затянуть конструкцию. Установите опору посередине опоры. Такие стеллажи называются бабушками. Поместите их в каждую пару стропильных ног.

Если пролет стены достигает 10 метров, то понадобятся укрепления. Подкосы выступают в роли дополнительной опоры для стропильных ног для затяжки. Их крепят к каждому стропилу ближе к коньку или посередине стропильной ноги. Зафиксируйте их нижним концом бабки и между собой, как показано на видео о стропильной системе двускатной крыши.

В ситуации с длинными крышами необходимо разгрузить фронтонные балки. Делается это путем установки брекетов. Верхний конец должен упираться в угол фронтона. Нижний крепится к центральному блоку потолка. Для крепежа используйте брус, имеющий большое сечение. Так вы сможете предотвратить их разрыв, если будут наблюдаться сильные порывы ветра.

В районе преобладания ветров стропила должны быть устойчивы к таким воздействиям. Укрепите их, установив диагональные соединения. Доски прибиваются от низа одного стропила до середины следующего.

Для большей жесткости при создании наиболее ответственных креплений гвозди лучше не использовать. Используйте для этого накладки и металлические методы. Гвозди не смогут обеспечить качественное крепление, так как древесина способна через некоторое время просыхать.

Обрешетка стропильной системы

Завершающим этапом устройства стропильной системы двускатной крыши является создание обрешетки. Именно на нее вы будете укладывать кровельное покрытие. Работайте в следующей последовательности:

1. Возьмите сухую балку для ящика. На нем не должно быть трещин и сучков. Сетка снизу. У конька прикрепите две доски так, чтобы не было зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
2. Если обустраиваете мягкую крышу, сделайте два слоя обшивки. Один разреженный, второй сплошной. То же самое относится и к рулонной крыше. Для начала параллельно балке конька уложите доски, имеющие толщину 25 мм и ширину не более 140 мм. Допускается небольшой зазор не более 1 см. Сверху положите непрерывный слой. Для этого лучше использовать кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей неровностей и сучков.
