Гидрофобизаторы для бетона

Защита бетонных конструкций от проникновения воды – очень важная задача при любом строительстве. Бетон сам по себе склонен к намоканию, что ведет к повышению влажности внутри помещений, нарушению микроклимата, образованию грибка и плесени. Также влага в бетоне ведет к промерзанию бетона и его разрушению кристаллами льда.

Классическая защита бетона от влаги в «домашних условиях» — нанесение на него различных материалов, препятствующих проникновению влаги в толщу, не всегда оправдана из-за прекращения газообмена бетона. Это ведет к ухудшению естественной вентиляции, повышению влажности внутри забетонированного пространства, и, как говорилось ранее – к появлению плесени и грибка. Также определенные сложности может вызвать само нанесение таких материалов (намазывание или укладка) – это дополнительные затраты времени и денег на проведение работ и покупку материалов.

Гораздо более простым в применении способом повышения водонепроницаемости бетона является использование гидрофобизаторов для бетона в виде пропиток (поверхностного действия) или добавок, обеспечивающих объёмную гидроизоляцию (сейчас всё чаще применяют модный термин «3D гидроизоляция») всего забетонированного объема.

---

Гидрофобизирующая добавка

Это комплекс химических веществ, который вводится в смесь на стадии замеса, расходится по всему объему бетона, обеспечивая значительное понижение склонности бетона к поглощению влаги. При этом молекулы гидрофобизатора не закрывают капиллярную сеть в толще материала, и не препятствуют газообмену.

Бетон становится водонепроницаемым, но стены «дышат», что не дает развиваться вредным микроорганизмам и грибкам. Также такой бетон гораздо меньше подвержен влиянию мороза.

Простота применения и невысокая стоимость (относительно стоимости укрывного материла и сопутствующих работ) делают гидрофобизатор универсальным экономичным решением при строительных работах на даче или дома.

---

Пропитка — гидрофобизатор для бетона

Это средство для обработки готовых поверхностей из бетона, искусственного и натурального камня, кафеля, керамогранита, кирпича и других мелкопористых строительных материалов.

Проникая в материал на глубину до нескольких сантиметров, такая пропитка надежно защищает поверхность от намокания, налипания пыли и грязи.Очень хорошо работает на фасадах зданий, обеспечивая однократным нанесением до 15 лет защиты от влаги.

---

В ассортименте Cemmix представлены два типа гидроизолирующих добавок: CemAqua для объемной гидрофобизации (добавляется в раствор) и CemAquaStop для проникающей гидроизоляции (наносится на готовую поверхность).

1. Гидрофобизатор для бетона CemAqua — это комплексная добавка, вводимая в раствор на стадии замешивания для равномерного распределения в материале. Гидрофобизатор позволяет получить бетон с маркой водонепроницаемости до W16 включительно. Также обладает пластифицирующим действием, повышая удобство работы со смесью и морозостойкость бетона. При этом сохраняется паро- и газопроницаемость бетона, что защищает от сырости в помещениях, образования грибка и плесени.
2. Пропитка для проникающей гидроизоляции CemAquaStop – позволяет придать уже готовым поверхностям дополнительные влагооталкивающие свойства, защитить от появления высолов, налипания пыли и грязи. Крайне рекомендуется предварительная очистка поверхности очистителем CemClean

Полезные свойства:

---

1. Бетон, приобретает высокую водонепроницаемость, но сохраняет газообмен, что препятствует излишней сырости внутри помещений, образованию плесени, грибков и коррозии.
2. Пластифицирующее действие (актуально для добавки CemAqua) – экономия цемента и увеличение прочности бетонных конструкций.

1. Повышение морозостойкости бетона.
2. Повышение долговечности и защиты от разрушения.
3. Поверхность бетона лучше противостоит атмосферным осадкам и меньше загрязняется.

---

Применение гидрофобизаторов Cemmix избавит Вас от необходимости проводить дополнительные трудоёмкие и грязные работы по нанесению битумной мастики или других видов обмазочной гидроизоляции.

Для подбора нужного вам материала, его дозировки и рекомендаций по применению, предлагаем обратиться на нашу горячую линию по телефону
8 800 550 52 82 (звонок бесплатный по РФ).

cemmix.ru

Гидрофобизирующие добавки в бетон: характеристики вещества

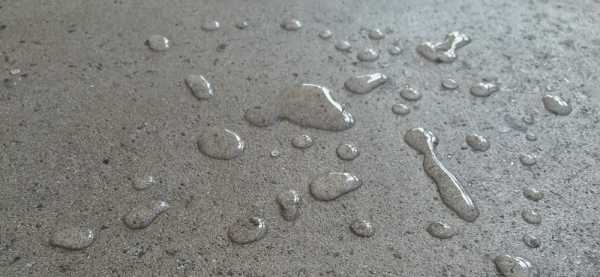

Гидрофобизирующие добавки в бетон — это органические или минеральные вещества, вводимые в бетонную смесь в момент ее приготовления с целью улучшения параметров водонепроницаемости, морозостойкости и увеличения срока службы эксплуатируемых строительных конструкций.

Долговечность зданий во многом зависит от уровня защиты бетонных сооружений по отношению к агрессивному влиянию окружающей среды, и главного ее фактора — влаги. Добавки в бетон для водонепроницаемости позволяют снизить способность изделий смачиваться водой при сохранении свойств газо- и паропроницаемости.

Обзор гидрофобизаторов

Одной из главных особенностей строительных изделий является их пористость, а в результате — высокое водопоглощение. Влага, проникая вглубь бетона, ослабляет однородную структуру конструкций, способствует образованию раковин, трещин, а впоследствии вызывает разрушение и самих сооружений.

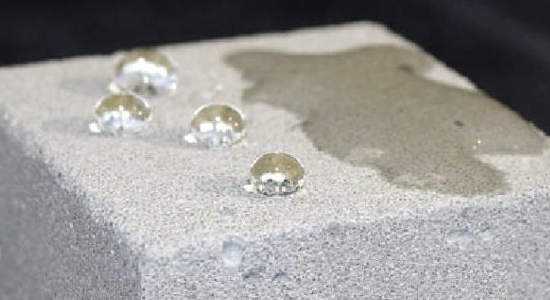

Водоотталкивающие добавки для бетона образуют тонкие пленки на стенках капилляров, что обеспечивает практически любые поверхности промышленных и гражданских зданий надежной защитой от воздействия большинства внешних агрессивных факторов:

• защищают от проникновения влаги вглубь материала,
• повышают теплоизоляционные свойства поверхностей,
• предотвращают образование высолов,
• увеличивают коррозийную стойкость конструкций,
• обеспечивают биоцидную защиту — предотвращают рост лишайников и различных микроорганизмов на поверхности изделий,
• укрепляют структуру материала.

Что добавить в бетон для водонепроницаемости?

В современном строительстве гидрофобные добавки в бетон практически все основаны на кремнийорганических олигомерах (силиконы) и кремнийорганических полимерах (силоксаны). Доступная цена и способность эффективно противодействовать воздействию влаги на бетонные конструкции позволило этим веществам занять одну из главных позиций в сфере гидроизоляции элементов зданий и сооружений.

Однако гидрофобизирующая добавка в бетон, при использовании ее в чистом виде, помимо своего прямого назначения, значительно замедляет процесс твердения бетонных растворов. Поэтому, этот вид присадок обычно применяют в комплексе с другими модификаторами такими как ускорители твердения, пластификаторами и др.

Подсказки: объем гидрофобизирующих присадок не должен превышать расчетные значения, так как их ненормируемое использование может привести к значительному снижению плотности изделий.

Классификация добавок

Помимо своей химической природы, гидродобавки для бетона отличаются методами применения и конечным результатом, который называется — эффект действия добавки. В зависимости от эффекта действия, добавки в бетон водоотталкивающие разделены на три группы.

Первая группа

По техническим условиям материалы, объединенные в эту группу должны обеспечивать защиту конструкций от влаги и снижать водопоглощение бетона как минимум в 5 раз.

Добавки в бетон гидрофобизирующие I группы представлены следующими реагентами:

1. Фенилэтоксисилоксан 113-63. Бесцветная эмульсия, нерастворимая в воде. Введение данной добавки способствует увеличению подвижности смесей, но замедляет процесс твердения и снижает прочность бетона. Не рекомендована автоклавная обработка изделий.
2. Добавки гидрофобные для бетона на основе алюмометилсиликоната натрия (АМСР-3). Данные вещества — это продукты химического взаимодействия метилсиликоната натрия и металлического алюминия. Представляют собой желтоватую или прозрачную жидкость, хорошо взаимодействующую с водой.
3. Гидрофобизатор ПластИЛ предназначен для тяжелых бетонов на шлакопортландцементах. Эта присадка не содержит хлоридов, способствующих коррозии арматуры, повышает пластичность растворов и снижает возможность расслаивания смесей. Выпускается в виде порошка или суспензии на его основе. Расход — 1,5% от общего объема цемента.
4. ГИДРОБЕТОН — белый порошок, который вводится в бетонную сухую смесь на стадии приготовления бетона. Расход — 2–3% от общей массы цемента.

Вторая группа

Все представленные добавки II группы, используемые для гидрофобизации строительных материалов, снижают водопоглощение бетонов в 2–4,9 раза:

• Полигидросилоксан 136-41 и 136—157М (ГКЖ). Применяются для увеличения гидрофобности бетонов на основе шлакопортландцемента и пуццоланового портландцемента. В момент добавления данных веществ, температура растворов не должна быть выше 30°С.

• КОМД—С — органоминеральная присадка комплексного действия на основе соединения растительных масел, нитрита натрия и сульфидно-дрожжевой бражки. Хорошо растворяется в воде. Характеризуется высоким пластифицирующим эффектом (35–45%).
• Sikalite — это гидрофобизатор швейцарской компании Sika. Представляет собой порошок бежевого цвета, который смешивается с сухой песчано-цементной смесью. Расход — 2% от суммарного объема цемента.

Третья группа

III группа самая немногочисленная и состоит из следующих гидрофобизаторов:

1. Сернокислая соль пеназолина (ССП). Водная эмульсия или воскообразное вещество светло-желтого цвета.
2. ГКЖ—11 — метилсиликонат натрия и ГКЖ—10 — этилсиликонат натрия ГКЖ-10. Суспензии бледно-желтого цвета.

Гидрофобные добавки данной группы снижают водопоглощение конструкций в 1,4–1,9 раза.

Эффект действия всех перечисленных выше материалов заключается в том, что в результате химической реакции в момент гидратации цемента они оседают на стенках капилляров, образуя при этом тончайшие гидрофобные покрытия. А в период соединения с продуктами гидратации, образуют обратный угол, в результате чего силы поверхностного натяжения выдавливают воду из пор на поверхность конструкции.

Биоцидные модификаторы

Наравне с гидрофобизаторами для защиты строительных конструкций от влияния влаги и образования вредных микроорганизмов применяются биоцидные добавки в бетон (см. фото).

Бактерии, попадая на поверхность бетонных конструкций, а затем, в период своей жизнедеятельности выделяют едкие органические кислоты, которые взаимодействуя с алюмосиликатами и силикатами образуют хорошо растворимые в воде соли кальция. Данные соединения легко вымываются из структуры материала, снижая тем самым плотность бетона что способствует быстрому разрушению строительных конструкций.

Биоцидные грунт и добавки для бетона призваны защищать поверхность сооружений от биохимической коррозии.

В зависимости от необходимого эффекта, специальные добавки могут быть следующих видов:

• бактерицидные — защита от образования бактерий,
• альгицидные — предотвращают появление водорослей на поверхности гидросооружений,
• фунгицидные — противостоят грибковым образованиям.

В качестве средств зашиты бетонных поверхностей могут применяться органические или неорганические соединения и химические продукты на их основе:

• неорганические — соли и окислы меди, цинка, бора, мышьяка и др.,
• органические — хлорфенолы и фенолы, соединения карбоновых, карбаминовых, оксикарбоновых кислот и пр.,
• комплексные и элементоорганические соединения меди, олова, свинца, кремния, мышьяка, ртути и др.

Применение

Добавки гидрофобные для бетона рекомендованы к применению для всех классов тяжелых бетонов не ниже В10: при производстве сборных железобетонных конструкций и на всех стадиях монолитного строительства жилых и промышленных сооружений, это:

• конструкции коммерческого и жилищного строительства (фундаменты, подвалы, балконы и др.),
• здания агропромышленного и промышленного назначения (градирни, овощехранилища, шахты и т.д.),
• объекты МЧС и ГО (пожарные емкости, убежища),
• сооружения энергетического комплекса (плотины, насосные станции, кабельные тоннели и др.),
• элементы транспортной инфраструктуры (мосты, метрополитены, аэродромы и т.д.).

Сам механизм действия гидрофобных добавок рассмотрим на примере продукции наиболее известной в России компании — ICS/Penetron International Ltd.

Сухая гидрофобизирующая присадка Пенетрон Адмикс применяется для гидроизоляции ограждающих бетонных конструкций с целью повышения их водонепроницаемости за счет герметизации пор и капилляров кристаллическими новообразованиями на основе реагентов присутствующих в применяемой добавке. Использование данного модификатора (см. видео в этой статье) позволяет исключить наружную гидроизоляцию элементов зданий, повысить их химическую стойкость и исключить бактерицидные образования на поверхности бетонных конструкций.

Инструкция по применению своими руками гидрофобизирующей добавки:

• В подготовленную емкость поместить необходимое количество сухой смеси.
• Добавить расчетное количество воды (1,5 части смеси на 1 часть воды).

• При помощи миксера перемешать компоненты. Время смешивания — 1–2 минуты.

• Добавляем в бетономешалку или автобетоносмеситель готовую смесь Пенетрон Адмикс с последующим перемешиванием всех составляющих в течении 10–15 мин.

Подсказки: необходимо строго следовать инструкции по приготовлению добавки (расположена на упаковке), и главное — в момент приготовления раствора добавлять воду в смесь, а не наоборот.

Гидрофобные добавки в бетон дают возможность исключить контакт поверхности используемых изделий с агрессивной водной средой, что позволяет их использование при возведении зданий с высокими технологическими и гигиеническими требованиями.

craftroof.ru

Добавки-гидрофобизаторы для бетона | Все о бетоне

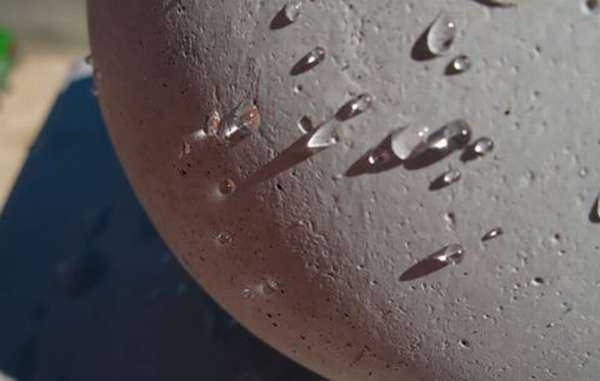

Гидрофобизирующими добавками называют химические вещества, добавляемые в бетонный раствор, для повышения водоотталкивающих свойств капилляров и стенок пор в массиве бетона.



Гидрофобизирующие добавки состоят в основном из кремнийорганических соединений, молекулы которых неполярны и уменьшают смачиваемость поверхности водой.



Некоторые гидрофобизирующие добавки вызывают пенообразование, потому их также относят к воздухововлекающим или пластифицирующе-воздуховолекающим добавкам. К таким добавкам относятся мылонафт, олеат натрия, омыленная канифоль. Они снижают поверхностное натяжение на границе раствор-воздух и повышают вязкость раствора.



Пластифицирующий эффект данных добавок основан на их способности пенообразования. Они вовлекают в бетонную смесь воздух и образуют мелкие пузырьки воздуха. Эти пузырьки делают смесь более легкой и подвижной, а молекулы добавок к тому же обладают “смазочным” эффектом. Молекулы добавок образуют на стенах пор и капилляров нерастворимое кальциевое мыло, которое покрывает частицы бетона ворсообразной поверхностью, препятствующей смачиванию.



Добавки-гидрофобизаторы можно разделить по уровню снижения водопоглощения. Подразделяются на три группы.



I группа



• Фенилэтоксисилоксан 113-63 (бывш. ФЭС-50) — прозрачная подвижная жидкость, нерастворимая в воде, образует эмульсию. Введение добавки способствует длительному сохранению подвижности бетонной смеси, но приводит к снижению прочности бетона. Не рекомендуется тепловлажностная обработка бетона.
• Алюмометилсиликонат натрия (АМСР-3) — продукт взаимодействия металлического алюминия с метилсиликонатом натрия. Бесцветная или желтоватая жидкость, смешивающаяся с водой в любых соотношениях.
• ПластиЛ — гидрофобизатор для растворов и бетонов на портланд- и шлакопортландцементе. Добавка не содержит хлоридов, вызывающих коррозию арматуры, повышает жизнеспособность и не расслаиваемость смесей, обладает пластифицирующим действием. Добавку вводят в бетонную (растворную) смесь в сухом виде или в виде суспензии. Рекомендуемая дозировка — 1,5 % массы цемента.
• ГИДРОБЕТОН — гидрофобизатор для растворов и бетонов. Белый порошок, который предварительно смешивается с сухой смесью цемента и песка. Рекомендуемая дозировка — 2,0-3,0 % массы цемента.
• Аддимент ДМ 2 (Addiment DM 2) — гидрофобизатор для растворов и бетонов. Добавка не содержит хлоридов, вызывающих коррозию арматуры. Рекомендуемая дозировка — 0,2-0,8 % массы цемента. Производитель: Addiment Sika (ФРГ).
• Олеат натрия (Liga Natriumoleat 90) — активный гидрофобный агент в виде порошка для растворов и бетонов. Рекомендуемая дозировка — 0,05-0,6 % массы цемента.
• Зикагард-702 В-Аквафоб (Sikagard-702 W-Aquahod) — концентрат силиконовой микроэмульсии: при разбавлении водой служит водоотталкивающей пропиткой с высокой проникающей способностью. Желтоватая жидкость плотностью 0,9 кг/л. Расход материала в зависимости от пористости основания — 0,15 кг/м2. Рекомендуется наносить 2-3 слоя пропитки. Производитель: Sika (Швейцария).



Добавки этой группы по требованиям надежности должны обеспечивать снижение водопоглощения бетона в 5 раз и более (через 28 сут испытания).

II группа



• Полигидросилоксаны 136-41 (бывш. ГКЖ-94) и 136-157М (бывш. ГКЖ-94М) — полимеры этилгидросилоксана, образующиеся при гидролизе этилдихлорсилана. Содержание активного водорода в ГКЖ-94 — 1,3-1,42 %, в ГКЖ-94М — 1,76 %. При использовании указанных добавок температура смеси не должна превышать 30 °С. Не допускается электропрогрев смеси. Эффективность действия добавок выше для пуццолановых портланддементов и шлакопортландцементов.
• Комплексная органо-минеральная добавка КОМД-С — добавка из прямой эмульсии соапстока растительных масел в водном растворе сульфидно-дрожжевой бражки и нитрита натрия. Растворима в воде. Обладает усиленным пластифицирующем действии (на 35…45 %).
• Стеарат цинка (Stavinor Zn E) — гидрофобный агент с большой удельной поверхностью и продолжительным эффектом действия для штукатурных растворов. Обладает действием альгицида (препятствует образованию водорослей). Дозировка — 0,1-1,0 % массы цемента.
• Стеарат кальция (Stavinor Ca PSE) — гидрофобный агент с большой удельной поверхностью для штукатурных растворов. Дозировка — 0,2-1,0 % массы цемента.
• Гидрофоб Е (HIDROFOB Е) — гидрофобный агент для строительных растворов. Обладает пластифицирующим действием. Молочно-желтая или желтая жидкость. Дозировка для цементных растворов — 3 % массы цемента; для известково-цементных растворов — 4-5 % массы вяжущего; для известковых растворов — 7-10 % массы вяжущего. Производитель: Фирма ТКК (Словения).
• Сементол Е (Cementol Е) — гидрофобизатор для строительных растворов с пластифицирующим действием. Дозировка для цементных растворов — 3 % массы цемента; для известково-цементных растворов — 3-5 % массы вяжущего; для известковых растворов — 7-10 % массы вяжущего. Производитель: Фирма ТКК (Словения).
• Зикалайт (Sikalite) — гидрофобная добавка для строительных растворов. Бежевый порошок, который следует предварительно смешивать с сухой смесью цемента и песка. Дозировка — 2 % массы цемента. Производитель: Sika (Швейцария).
• Зикагард-700С (Sikagard-700S) — водоотталкивающая пропитка на основе алкилалкокси-силокcанов для оснований на основе цемента. Бесцветная жидкость плотностью 0,8 кг/л. Расход материала в зависимости от пористости основания — 0,15 кг/м2. Рекомендуется наносить 2-3 слоя пропитки. Производитель: Sika (Швейцария).



Полигидросилоксаны и другие добавки, используемые как гидрофобизаторы II группы, должны снижать водопоглощение бетона в 2-4,9 раза (через 28 сут испытания).

III группа



• Сернокислые соли пеназолинов ССП — водный раствор от светло-желтого до светло-коричневого цвета, имеет водородный показатель рН = 7, снижает поверхностное натяжение.
• Этилсиликонат натрия ГКЖ-10 и метилсиликонат натрия ГКЖ-11 — прозрачные жидкости от бледно-желтого до коричневого цвета.
• Гидрофобизирующие добавки III группы должны снижать водопоглощение бетона в 1,4-1,9 раза (через 28 сут испытания).



Рекомендуемые дозировки гидрофобизатов

Вид цемента	Количество сухого вещества, % массы цемента
	113-63, АМСР-3, КОМД-С	136-41, 136-157М	ГКЖ-10, ГКЖ-11, ССП
Обычный, быстротвердеющий	0,1-0,2	0,06-0,08	0,1-0,2
Сульфатостойкий	0,03-0,1	0,05-0,07	0,05-0,15
Пластифицированный	0,03-0,1	0,03-0,05	0,05-0,15
Шлакопортландцемент	0,1-0,2	0,06-0,08	0,1-0,2
Пуццолановый	0,1-0,2	0,06-0,08	0,1-0,2

Рекомендованные дозировки добавок-гидрофобизаторов к виду цемента





wizard-beton.ru

Из истории применения гидрофобизирующих добавок в технологии бетонов

ВСЕ О ПЕНОБЕТОНЕ

Применение добавок эмпирически возникло несколько столетий назад при изготовлении известковых растворов и бетонов в целях повышения их проч­ности, водостойкости и долговечности. Так, в древнем Риме добавки свиного сала, свернувшегося молока или крови использовались для улучшения штука­турных растворов.

Древнерусские мастера и зодчие практиковали введение коровьего молока, ячменной мякины, бычьей крови, льняного семени, отвара древесной коры и некоторых подобных веществ для улучшения свойств извести и строительных растворов, изготовленных на ее основе.

Коровье молоко добавляли в воду при гашении извести. В молоке, как из­вестно, наряду с казеином, белком и молочным сахаром содержится 3-3,5 % жира в виде прямой эмульсии «масло в воде». Жир молока состоит из глице — ридов олеиновой, пальмитиновой и стеариновой кислот, по своей природе от­носящихся к гидрофобизаторам.

Известно, что при установке Александровской колонны в Петербурге ее фундамент залили скользким и своеобразным по составу раствором, о котором архитектор Монферран, руководивший строительными работами, писал: «Так как работы проводились зимою, то я велел смешать цемент с водкою и приба­вить десятую часть мыла».

В прошлом, когда еще не была известна природа физико-химических про­цессов, происходящих при смешивании цемента с водой, вода добавлялась к смеси интуитивно, в зависимости от навыков людей, укладывающих бетон. Иногда бетонное покрытие было прочным, но бывали и случаи разрушения уложенного бетона. Долговечность бетона пытались повысить за счет исполь­зования оптимального количества цемента и воды при изготовлении цемент­ной пасты. В дальнейшем было установлено, что для получения бетонов с до­статочными строительно-техническими свойствами следует знать закономер­ности регулирования параметров цементных систем на стадии взаимодействия цемента с водой. В связи с этим возникла необходимость изучения вопросов гидратации цемента, проектирования состава бетонной смеси, роли различных добавок в ней, разработки теории водо-цементного отношения и др.

Руководствуясь теорией, исследователи старались поддерживать как мож­но более низкое водоцементное отношение, чтобы достичь наибольшей проч­ности цемента, однако такой подход не всегда соответствовал строительным требованиям. Попытки добавлять больше воды, чем требовалось, приводили к снижению прочности бетона, усиленному его растрескиванию и изменению основных характеристик. Все это привело к необходимости разработки доба­вок, снижающих расход воды и позволяющих регулировать свойства цемента по отношению к действию воды.

Одним из убедительных практических примеров эффективного примене­ния добавок является построенный в XIV в. Карлов мост через р. Влтаву в Праге. Для его сооружения был применен бетон на известковом вяжущем с добавкой куриных яиц, которые по своему составу являются прямой водной эмульсией олеина и других жиров, обеспечивающей гидрофобизирующие свойства искус­ственному камню. Карлов мост служит людям более пятисот лет, хотя сделан из воздушной извести, тогда как венский мост Рейхсбрюке, построенный из обычного цементного бетона и работавший почти в аналогичных с Карловым мостом эксплуатационных факторах воздействия, разрушился через несколько десятилетий (летом 1976 г.).

С расширением знаний в области разработки и применения добавок воз­никла потребность создания бетонов большей прочности, быстротвердеющих, схватывающихся быстрее или медленнее, чем обычный, химически стойких к вредным воздействиям и т. д. Все это способствовало развитию и усовершен­ствованию добавок различного назначения.

С 1850 г., с начала производства бетона на портландцементе (гидравличе­ском вяжущем), в него добавляли гипс для регулирования сроков схватывания. Использование добавок хлористого кальция как ускорителя или сахара как за­медлителя относится к началу века — 1919-1920 гг. Пластификаторы начали широко применять в 1935 г., воздухововлекающие добавки — в середине 40-х годов. Позднее появились противоморозные добавки и средства ухода за бето­ном в виде пленкообразующих покрытий на его поверхности.

С 1960 г. число добавок, применяемых в строительстве, значительно уве­личивается, они становятся более разнообразными, их качество и постоянство свойств непрерывно улучшается. Разрабатываются продукты, все более отвеча­ющие требованиям современного строительства.

Проблеме разработки и внедрения различных химических добавок в бе­тоны и растворы в последние годы в мировой практике строительства стало уделяться еще больше внимания. Это обусловлено необходимостью дальней­шего улучшения технологических и эксплуатационных свойств строительных изделий и конструкций. Применение химдобавок позволяет гибко, просто и эффективно управлять рядом важнейших параметров свежеизготовленных и отвердевших бетонов.

Судя по литературным публикациям, применение добавок позволяет из­готавливать бетонные смеси и бетон, которые почти полностью удовлетворяют строительно-техническим требованиям. Одним из таких требований, предъяв­ляемых к цементам, бетонам и растворам, является необходимость регулирова­ния свойств цемента по отношению к действию воды.

Взаимодействие цемента с водой имеет двойственный характер: полез­ный — необходимость службы цемента в качестве вяжущего вещества из-за хи­мического сродства с водой, и вредный — его гидрофильность, т. е. способность, как в порошкообразном состоянии, так и в виде цементного камня хорошо сма­чиваться водой, что, в свою очередь, приводит ко многим нежелательным явле­ниям. Адсорбирующая влага вызывает слипание частиц и потерю активности цемента; при приготовлении бетонных растворных смесей цемент иммобили­зует избыток воды, что увеличивает пористость цементного камня и приводит к ухудшению его прочности и стойкости; кроме того, длительное воздействие воды на готовые изделия понижает их эксплуатационные свойства — в бетоне начинают развиваться коррозионные процессы.

В связи с противоречиями, заложенными в самой природе цемента, перед наукой встала проблема, которую хорошо сформулировал М. И. Хигерович: «…изменить свойства цемента так, чтобы он стал менее гидрофилен и даже при­обрел водоотталкивающие способности, но в то же время мог бы взаимодей­ствовать с водой на тех стадиях применения, когда это практически необходи­мо». Такой цемент был назван гидрофобным (водоотталкивающим).

Понятие «гидрофобный» относится не только к цементу, но и к цемент­ному тесту и цементному камню, полученным из такого цемента. Гидрофоб — ность цемента достигается путем введения специальных гидрофобизирующих добавок. Однако здесь следует обратить внимание на разницу между гидро­фобными и гидрофобизирующими добавками. Первые, например парафин, стеариновая кислота или кальциевые соли высших жирных или нафтеновых кислот, при смешивании с цементом не реагируют с ним и остаются в виде ме­ханической примеси. Вторые, например водорастворимые натриевые и калие­вые мыла жирных, нефтяных и смоляных кислот, не гидрофобны сами по себе, но образуют гидрофобные вещества в результате химического взаимодействия с цементом — в бетонной композиции, пересыщенной гидроокисями кальция, в результате обменных реакций по кальцию они превращаются в кальциевые мыла, которые уже водонерастворимы и гидрофобны.

Многочисленные разработки, в том числе нашедшие внедрение в практике, выполнены с использованием гидрофобизаторов на основе кремнийорганиче — ских соединений (КОС). В структуре КОС реализуются связи Si-О и Si-С, что определяет их промежуточное положение между органическими и неорганиче­скими соединениями. В большинстве соединений этого вида атом кремния свя­зан только с двумя атомами кислорода, а другие связи замещены органически­ми группами СН3, С2Н5, С6Н5 и др., определяющими их эластичность. Степень эластичности конечных продуктов зависит не только от числа органических радикалов, но и от их величины и строения, а также от молекулярной массы.

В качестве гидрофобизаторов могут использоваться кремнийорганические соединения, от мономеров до полимерных жидкостей. Кремнийорганические мономеры применяют в основном в качестве исходных компонентов для про­изводства кремнийорганических полимеров.

Последние условно подразделяют на две группы: олигомеры и высокомо­лекулярные соединения. Кремнийорганические гидрофобизаторы могут при­меняться для повышения морозо — и коррозионной стойкости бетонов, сниже­ния водопотребности бетонных смесей и воздухововлечения, повышения ат — мосферостойкости строительных материалов и изделий — кирпича, гипсовых изделий, каменных материалов, окрасочных и штукатурных составов, защиты стыков и фасадов крупнопанельных зданий, защитно-декоративной отделки зданий и сооружений и т. п.

Одним из основных условий использования КОС в качестве гидрофоби — заторов строительных материалов и конструкций является экономическая це­лесообразность. Поэтому в строительной практике применяются не все суще­ствующие кремнийорганические гидрофобизаторы, а лишь наиболее дешевые и доступные из них. К ним относятся, например, алкилхлорсиланы и кубовые остатки от их ректификации.

Алкилхлорсиланы по существу первые КОС, которые были использова­ны для гидрофобизации строительных материалов. Для этой цели ранее

msd.com.ua

Гидрофобизирующие добавки, пропитка, состав, добавки для защиты бетона

Содержание статьи

Актуальной проблемой при использовании бетона и кирпича является их гидроизоляционное покрытие. Это связано с деструктивным влиянием влаги на строительные объекты и материалы. Перепады во влажности воздуха, повышенное, или пониженное содержание воды и ее паров в окружающей среде могут привести к ряду нежелательных последствий.

К ним относятся:

1. Нарушение структуры материала
2. Снижение его прочности
3. Высаливание, и как следствие ухудшение внешнего вида строения
4. Ухудшение термоизоляции здания
5. Грибковое заражение. Плесневые грибы, выделяя органические кислоты, интенсифицируют процессы разрушения бетонных конструкций, а также вызывают аллергические реакции у людей и животных, повышают их восприимчивость к вирусным и бактериальным заболеваниям, и распространяют свои споры внутри помещения, приводя к порче продуктов питания и мебели

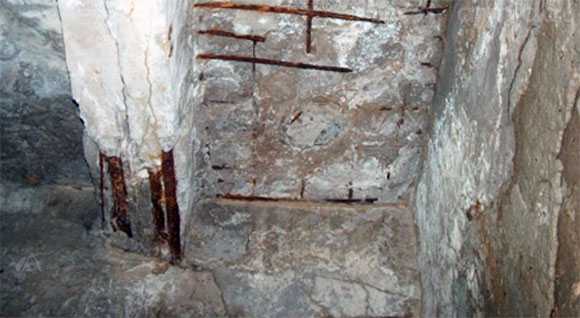

Разрушение бетона влагой

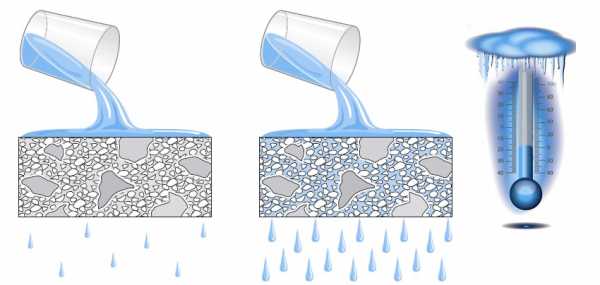

Бетон и кирпич характеризуются высокой пористостью, вследствие чего вода легко проникает внутрь за счет действия капиллярных сил.

Негативное воздействие влаги на строительные конструкции носит двоякий характер.

1. Непосредственное влияние воды на прочность строительных материалов. Попавшая в бетон вода при снижении температуры расширяется, давление внутри бетонных конструкций при этом может достигать 200 МПа. Из-за этого в глубоких слоях бетона образуются микротрещины, что ведет к снижению прочности строительных материалов. Кроме того, нарушения в структуре бетона приводят к проникновению влаги внутрь сооружений, оказывая разрушительное действие уже на штукатурку и декоративные элементы.
2. Влияние растворенных в оде солей на бетон. Хлориды и сульфаты реагируют с гидроксидом кальция и алюминатами бетона, что приводит к образованию крупных кристаллов сложного состава. Это повышает кристаллизационное давление внутри бетона, и, следовательно, снижает его прочность. Водно-солевая коррозия также разрушительна для лакокрасочных покрытий: из-за нее происходит вымывания пигментов и разрушение слоя краски, что снижает атмосферостойкость конструкций и ухудшает их внешний вид.

Гидрофобизирующая пропитка

Защиту от влаги целесообразно предусмотреть еще на стадии проектирования строительных конструкций и создания цементных смесей. Однако далеко не всегда этого удается достичь. В практике для усиления строительных композиционных материалов используют армирование на основе стекло-, арамидных и углеродных волокон.

Следует отметить, что арамидные волокна имеют недостаточную прочность на сжатие, а стеклянные — относительно низкий модуль упругости, что ограничивает их применение.

Углеродные волокна обладают повышенными параметрами физико-механических характеристик:

• высокой прочностью на растяжение,
• сжатие,
• модулем упругости, близким к стали и в последнее время нашли успешное применение.

 Тем не менее, более эффективными считаются методы гидрофобизации бетона.

Существуют два подхода для придания бетону гидрофобизирующих свойств:

1. Способы, изменяющие структуру бетона
2. Методы, сохраняющие эту структуру

Ко второй группе относится и пропитка (инъекция) бетона гидрофобизирующими добавками, примером которых могут служить водные дисперсии эпоксидных смол.

Критериями эффективности гидрофобизирующих свойств бетона являются:

• Способность поглощать влагу
• Действие капиллярных сил
• Впитывание гидрофобизирующих составов
• Изменение краевого угла смачивания
• Проникновение паров воды
• Стабильность гидрофобизирующего эффекта

В настоящее время производители гидрофобизирующих составов для бетона предоставляют потребителю широкий ассортимент своей продукции.

При выборе гидрофобизирующих добавок следует учитывать следующие факторы:

• Экономичность
• Технологичность и возможность механизации процесса нанесения
• Опыт использования на аналогичных объектах
• Стабильность материала при эксплуатации
• Возможность использования с другими изоляторами
• Устойчивость к химическим, биологическим, радиационным факторам
• Степень сцепления с защищаемой поверхностью
• Взаимодействие с вышележащим слоем

К новому поколению водно-дисперсионных систем с гидрофобизирующими свойствами относятся составы на основе эпоксидных смол.

Гидрофобизирующие добавки на основе эпоксидных смол

Водные эмульсии эпоксидных смол представляют собой гидрофобизирующие жидкости низкой вязкости. Их дисперсия состоит из ультрамикроэмульсии (с размером частиц от 1 до 10 нм) и макроэмульсии (с частицами около 100нм), что позволяет проникать этим составам в микротрещины и самые мелкие поры цементного камня.

Другой характеристикой этих гидрофобизирующих добавок является их безусадочность, что позволяет минимизировать и устранить дефекты бетонных конструкций, полученные из-за водно-солевой коррозии.

Чтобы повысить качество эпоксидных дисперсий в них добавляют различные модификаторы, которые главным образом увеличивают механическую прочность гидрофобизирующих составов.

Гидрофобизирующий состав:

• Алкоксисиланы
• Эластомеры
• Каучуки
• Фуллерены
• Нанотрубки
• Наноалмазы

Жизнеспособность гидрофобизирующих эпоксидных добавок в значительной мере зависит от их состава и колеблется от 20 до 100 минут. Максимальный предел рабочих вязкостей опытных композиций достигает ~40-50 Па с.

Время жизнеспособности, твердость, степень адгезии и время отвердевания могут меняться за счет внедрения вышеперечисленных модификаторов. Кроме того, способность пленок к поглощению влаги при экспозиции их в условиях повышенной влажности более 180 ч в после обработки гидрофобизирующим составом снижается до 2-2,5 %, по сравнению с 3,6 % без них.

Аддуктовый отвердитель

Для оценки эффективности гидрофобизирующих добавок на основе эпоксидных смол необходимо знать время их застывания. Оно зависит от вида отвердителя и от его концентрации. Показателями процесса отвердевания являются содержания гель-фракции и время полной стабилизации системы.

Содержание нерастворимой фракции после 2 суток применения эпоксидного гидрофобизирующего состава может варьировать от 45-75%, а время полной стабилизации колебаться от 7 до 12 суток в зависимости от применяемого отвердителя.

Современные спектрофотометрические методы исследования позволяют оценить степень отвердевания гидрофобизирующих составов на основе эпоксидных смол. Такой анализ базируется на том, что эпоксигруппа имеет максимум поглощения в области 910 нм, следовательно, высота пика и площадь под ним могут дать количественную оценку процессу отвердевания опытных образцов с большой точностью.

Конечная твердость гидрофобизирующих эпоксидных композиций составляет 0,29-0,38 отн.ед., и также, как и время стабилизации определяется главным образом отвердителем.

Общепринято, что формирование полимерной сетки из мономеров эпоксидной смолы происходит за счет разрушения химических связей в циклической структуре мономера, что приводит к отвердеванию смолы. В случае же введения в эту систему аддуктового отвердителя, по-видимому, запускается еще одни процесс. Что это за реакции пока неизвестно, но можно с уверенностью сказать, что этот процесс связан с поглощением тепла, которое выделяется при деструкции эпоксидных циклов.

Аддуктовые (т.е. добавочные) отвердители также определяют такие важные свойства гидрофобизирующих составов, как прочность образованной пленки, адгезия с бетоном, влагоемкость и гидрофобность. Их применение приводит к увеличению прочности гидрофобизирующих пленок почти в 4 раза, прочности – в 1,5 раза, адгезии с бетонной подложкой – в 1,7 раза. При сочетании в эпоксидных композициях нанокристаллических структур и аддуктовыхие отвердителей наблюдается снижение влагоемкости материалов с практически полным ее нивелированием в течение нескольких суток.

Таким образом, применение гидрофобизирующих составов на основе эпоксидных смол, модифицированных аддуктовыми отвердителями, решает целый спектр проблем, связанных с защитой строительных конструкции от действия избыточных количеств воды.

Гидрофобизирующие добавки в бетон

Таблица. Показатели основного эффекта действия и критерии эффективности добавок.

Классы и подклассы добавок	Основной эффект действия добавок в смесях, бетонах и растворах	Показатель основного эффекта действия добавок	Критерий эффективности добавок	Возможные дополнительные эффекты действия добавок
1 Добавки, регулирующие свойства бетонных и растворных смесей
1.1 Пластифицирующие 1.1.1 Суперпластифицирующие		Увеличение подвижности (при снижении прочности бетона и раствора не более чем на 5 %):		Замедление схватывания смесей и твердения бетонов и растворов в ранние сроки; увеличение расслаиваемости смесей; воздухововлечение; повышение деформаций усадки и ползучести бетонов и растворов
		— бетонной смеси	От П1 (ОК = 2÷4 см) до П5
		— растворной смеси	От Пк1 (Пк = 2-4 см) до Пк4
1.1.2 Пластифицирующие	Пластификация смесей	Увеличение подвижности (при снижении прочности бетона и раствора не более чем на 5 %):
		— бетонной смеси	От П1 (ОК = 2÷4 см) до П2-П4
		— растворной смеси	От Пк1 (Пк = 2 — 4 см) до Пк2 — Пк3
1.2 Водоредуцирующие 1.2.1 Суперводоредуцирующие	Снижение водопотребности смесей	Уменьшение количества воды затворения	Более 20 %	Снижение расслаиваемости смесей и проницаемости бетонов и растворов; повышение прочности, морозостойкости и коррозионной стойкости, снижение деформаций усадки и ползучести бетонов и растворов
1.2.2 Водоредуцирующие			От 7 % до 20 %
1.3 Стабилизирующие	Снижение расслаиваемости смесей	Снижение раствороотделения и/или водоотделения смесей	В 2 раза и более	Повышение водоудерживающей способности и однородности, улучшение перекачиваемости, замедление схватывания, изменение удобоукладываемости смесей; повышение однородности, замедление твердения бетонов и растворов
1.4 Регулирующие сохраняемость подвижности	Изменение времени сохраняемости подвижности смесей	Увеличение или снижение времени сохраняемости первоначальной подвижности смесей	В 1,5 раза и более	Изменение кинетики нарастания прочности и тепловыделения бетонов и растворов; образование высолов
1.5 Увеличивающие воздухо- (газо) содержание Воздухововлекающие, газообразующие, пенообразующие	Вовлечение воздуха, газовыделение	Увеличение объема воздуха (газа) в смесях тяжелых и мелкозернистых бетонов и растворов	На 2%-6%	Изменение подвижности, снижение расслаиваемости смесей; повышение коррозионной стойкости и морозостойкости, изменение водопоглощения и водонепроницаемости, снижение прочности бетонов; снижение плотности и теплопроводности легких и ячеистых бетонов
		Обеспечение требуемого объема вовлеченного воздуха (выделившегося газа) в смесях легких конструкционных бетонов	От 1,5 до 6 %
		Потери вовлеченного воздуха (выделившегося газа) от его общего количества	≤ 10%
		Обеспечение требуемого объема вовлеченного воздуха в смесях легких конструкционно-теплоизоляционных и теплоизоляционных бетонов	Свыше 6 % до 30 %
		Потери вовлеченного воздуха от его общего количества	< 20 %
		Обеспечение требуемого объема вовлеченного воздуха (выделившегося газа) в ячеистобетонных смесях	От 15% до 90%
		Обеспечение значения коэффициента использования порообразующей добавки	≥ 0,7
2 Добавки, регулирующие свойства бетонов и растворов
2.1 Регулирующие кинетику твердения				Повышение электропроводности смесей, бетонов и растворов; увеличение скорости тепловыделения бетонов и растворов; образование высолов
2.1.1 Ускорители	Ускорение процесса твердения бетонов и растворов	Увеличение прочности бетонов и растворов:
		— в возрасте 1 сут нормального твердения	На 30 % и более
		— после тепловлажностной обработки	На 20 % и более
2.1.2 Замедлители	Замедление процесса твердения бетонов и растворов	Снижение прочности бетонов и растворов в возрасте 1, 2 или 3 сут нормального твердения при снижении прочности в возрасте 28 сут не более чем на 5 %	На 30 % и более	Повышение подвижности смеси и ее сохраняемости; снижение скорости тепловыделения бетонов и растворов
2.2 Повышающие прочность	Повышение прочности бетонов и растворов в проектном возрасте	Увеличение прочности бетонов и растворов в проектном возрасте	На 20 % и более	Снижение проницаемости, повышение коррозионной стойкости, снижение усадки и ползучести бетонов и растворов
2.3 Снижающие проницаемость	Снижение проницаемости бетонов и растворов	Увеличение марки бетонов и растворов по водонепроницаемости	На 2 марки и более	Изменение удобоукладываемости смесей; увеличение прочности, повышение коррозионной стойкости и морозостойкости бетонов и растворов и их защитного действия по отношению к стальной арматуре
		Снижение коэффициента диффузии	В 10 раз и более
2.4 Повышающие защитные свойства по отношению к стальной арматуре (ингибиторы)	Усиление защитного действия бетонов и растворов по отношению к стальной арматуре	Отсутствие коррозии арматуры	Плотность тока пассивации стали не более 10 мА/см2 при потенциале + 300 мВ	Увеличение подвижности смесей; снижение проницаемости, увеличение электропроводности бетонов и растворов
2.5 Повышающие морозостойкость	Повышение стойкости бетонов и растворов в условиях многократного попеременного замораживания и оттаивания	Повышение морозостойкости бетонов и растворов	На 2 марки и более	Снижение плотности, изменение прочности, проницаемости и водопоглощения бетонов и растворов
2.6 Повышающие коррозионную стойкость	Повышение коррозионной стойкости бетонов и растворов в условиях воздействия различных агрессивных сред	Увеличение стойкости бетонов и растворов по отношению:		Изменение технологических свойств смесей и физико-технических свойств бетонов и растворов
		— к коррозионно-активным средам	В 1,5 раза и более
		— к внутренней коррозии	Обеспечение деформаций расширения не более 0,04 %
2.7 Расширяющие	Получение безусадочных и расширяющихся бетонов и растворов	Компенсация усадки, обеспечение деформаций расширения бетонов и растворов	Обеспечение деформаций расширения 0,2 % и более	Снижение времени сохраняемости удобоукладываемости смесей; увеличение скорости тепловыделения, ускорение схватывания, снижение проницаемости, повышение прочности, коррозионной стойкости, морозостойкости и трещиностойкости бетонов и растворов
3 Добавки, придающие бетонам и растворам специальные свойства
3.1 Противоморозные		Набор прочности бетонами и растворами в возрасте 28 сут	30 % и более контрольного состава нормального твердения	Снижение времени сохраняемости удобоукладываемости смесей; повышение электропроводности бетонов и растворов; образование высолов
3.1.1 Противоморозные для «холодного» бетона и раствора	Обеспечение твердения бетонов и растворов при их отрицательных температурах
3.1.2 Противоморозные для «теплого» бетона и раствора	Обеспечение защиты смесей от замерзания на время от ее изготовления до укладки и подачи внешнего тепла		95 % и более контрольного состава нормального твердения
3.2 Гидрофобизирующие	Придание бетонам и растворам водоотталкивающих свойств	Снижение водопоглощения бетонов и растворов	В 2 раза и более	Снижение скорости тепловыделения, замедление скорости схватывания и твердения, снижение прочности, повышение морозостойкости и коррозионной стойкости бетонов и растворов
		Гидрофобизирующая способность добавки	По ГОСТ 10834

lkmprom.ru

ГИДРОФОБИЗАТОРЫ

ВСЕ О ПЕНОБЕТОНЕ

Все добавки и модификаторы, применяемые в бетоноведении, улучшают те или иные характеристики бетона. Одни лучше, другие хуже. Но есть отдельный класс добавок, которые полностью меняют один из важнейших параметров бе­тона — его отношение к влаге.

Изначально бетон, как и все остальные строительные материалы, гидрофи­лен, то есть притягивает воду. Капните водой и убедитесь сами.

Гидрофильность бетона — первооснова всех разрушительных процессов, возможных в нем. Вода — главный враг бетона, именно она провоцирует нача­ло и развитие различного рода коррозионных процессов в цементном камне. Уменьшив количество воды, способной проникать в бетон, мы тем самым зна­чительно увеличим долговечность бетона.

Один из способов уменьшения количества воды, проникающей в бетон на стадии эксплуатации, — изготовление высокоплотных и малопористых бетонов. Это решение, по сути своей, «лобовое», и как все подобные решения, оно тре­бует значительных и дорогостоящих мероприятий: подбор гранулометрии за­полнителей, использование спеццементов, применение добавок водопонизите­лей и кольмататоров, различные технологические ухищрения и на стадии при­готовления бетонной смеси, и в момент ее укладки. Короче, очень хлопотный и обременительный путь, доступный только при условии высокого профессио­нализма исполнителей.

Но есть и другое — «хитрое решение», а потому очень красивое как с эконо­мической стороны, так и с чисто технологической. Нужно поменять саму при­роду бетона, сделать его гидрофобным, попросту говоря, отталкивающим воду. Нет воды — нет и коррозионных процессов разрушения бетона. Соответствен­но, многократно возрастает его долговечность.

Такой фокус возможен в случае применения специальных добавок — ги — дрофобизаторов.

Эти добавки известны науке давно, но только в 1937 г. советский ученый Ан­дрианов разработал принципиальные основы промышленного производства одной из их разновидностей — силиконов. С тех пор кремнийорганические гидрофоби — заторы (силиконы) широко применяются во многих отраслях промышленности, в том числе и для придания водостойких качеств строительным материалам.

Советская школа прикладного и научного бетоноведения внесла большой вклад в разработку теории, методологии и практических рекомендаций по приме­нению кремнийорганических гидрофобизаторов в строительстве. Большая часть научных наработок в этом вопросе объединены в замечательной книге «Моди­фицированные бетоны» В. Б. Батракова, которая выдержала уже второе издание.

Благодаря применению гидрофобизаторов стало возможно строительство объектов военной и ядерной инфраструктуры с периодом гарантированной долговечности в несколько сот лет.

Методологические основы и научный фундамент работы гидрофобизато — ров в бетоне достаточно сложен, а книга В. Б. Батракова неподготовленному читателю вряд ли в чем-то поможет. И хотя в ней имеются ответы на практиче­ски все вопросы по теории гидрофобизации бетонов, для непрофессионального восприятия нужен другой подход — популяризаторский.

Попытка популяризаторского освещения проблематики гидрофобизации бетонов изложена ниже. Это Интернет-обсуждение на одном из строительных форумов. Для большинства случаев даже такого уровня представления инфор­мации оказывается вполне достаточно, ну а профессионалное ознакомление

Предполагает обязательное знакомство с трудами Батракова.

* * *

Андрей P

Собственно поспрашивал в магазинах города — никто не возит такое, даже не знаю, стоящая на самом деле вещь для гидроизоляции или нет, и где ее ку­пить? И желательно ориентировочную цену.

BigHarry

А если туды Аквастопа влить? Когда у меня ремонт делали, строители так и поступили — оставались лишние пять литров Аквастопа. Они его в раствор залили, сказали, что круто будет. Хотя, если честно, то я потом засомневался в этом, так как ближе к окончанию работ вылезли всяческие косяки, и квалифи­кация этих строителей на моих глазах упала ниже плинтуса…

Андрей P

А вообще, реально ли купить добавку в бетон гидрофобную на строитель­ных рынках? А то даже не знаю, куда сунуться за ней. У нас не продается, могу, в принципе, приехать в Москву на рынки в пределах МКАД — Ярослав­ское шоссе.

Сергей Ружинский

По теме гидрофобизации бетонов писано-переписано. Даже в Интеренете. И даже на этом форуме.

Простейшая гидрофобизирующая добавка — мыло хозяйственное. По на­учному, олеат натрия. Иименно под такой маркой его и продают очень многие и очень «продвинутые» фирмы. Хотя и у Сики, и у Мапея, и у Аддимента первоо­снова одна — омыленные жирные кислоты, все те же натриевые соли олеиновой, пальмитиновой, стеариновой, линолевой и т. д. кислот, по-русски мыло.

Внимательно!!! Дозировки очень малы — порядка 0,1 % от массы цемента. Если передоз — цемент начнет «колбасить»: упадет прочность и сильно замед­лится кинетика набора прочности (хотя во многих случаях эта самая прочность вовсе и не нужна). Вводить в составе воды затворения.

А вообще, самые забойные гидрофобизирующие добавки — на основе крем — нийорганики. У Мапея, кажется, 10 заводов по всему миру, в России один глав­ный («Усольский силикон») и куча прихлебателей/перефасовщиков в Украи­не — запорожский «Кремнийполимер». Ниже статья из журнала «Популярное бетоноведение» — ГКЖ (это название по ГОСТу, а посему упоминание данной абревиатуры не есть реклама).

Кроме того, водонепроницаемость бетона во многом зависит и от совершен­ства его поровой структуры; по большому счету, нужно туда еще и пластифика­тор (ЛСТ, например), и ускоритель-уплотнитель (нитрат кальция или хлорное железо). Но это уже, так сказать, «высший пилотаж», хотя в составе импортных полифункциональных модификаторов все эти базовые компоненты присут­ствуют изначально — накапай из флакона и будет тебе счастье.

Силикат-натриевые композиции (жидкое стекло) очень сильно ускоряют схватывание цемента. В дозировках, потребных для придания бетону водоне­проницаемости, уже практически невозможно работать. Жидкое стекло исполь­зуют в основном для торкет-бетона, когда набрызг делают, — оно тогда прямо в сопле смешивается с бетоном, а через несколько секунд схватывается на стене.

Уже готовые полы можно обрабатывать жидким стеклом (силикатизация по-научному), но без опыта и знаний — не советую.

Еще есть флюат-составы на основе кремнийфторидов — те действительно очень сильно упрочняют бетон (торговая марка на манер Литурина). Но очень дорого. И ядовитые. Используют в крайних случаях; изначально качественный бетон сделать гораздо проще и дешевле.

Привожу ниже свою статью из журнала «Популярное бетоноведение». Она как нельзя кстати по данной теме.

Чтобы стены «не плакали»…

Влага является одним из основных факторов негативного воздействия на строительные материалы — она или непосредственно их портит, или провоци­рует начало разрушительных процессов. От нее придумано множество спосо­бов защиты, но самым эффективным следует считать метод с использованием специальных водоотталкивающих веществ — гидрофобизаторов.

Благодаря этим уникальным составам строения приобретают поистине фантастические свойства: влагу в форме водяных паров пропускают беспрепят­ственно, а вот на пути воды встают непреодолимым барьером. Стены «дышат» и обеспечивают комфортный микроклимат в помещениях — излишки влаги от жизнедеятельности людей беспрепятственно уходят, а атмосферная влага, на­оборот, внутрь не проникает.

Очень актуальна проблема водопроницаемости для различных строений, заглубленных в грунт (фундаменты, подвалы, погреба и т. д.). В бетоне всегда присутствуют мельчайшие поры и капилляры. Они с фантастической силой — до 300 атм. — как губка тянут воду из земли (в городском водопроводе, напри­мер, давление не превышает 6 атм.). Наружные защитные обмазки на битумной основе не могут долго противостоять такой всепроникающей мощи. При самом тщательном проведении гидроизоляционных работ вода всегда находит себе путь — в подвале становится сыро, стены увлажняются и промерзают. Эффек­тивно бороться против такой влаги возможно только столь же мощным оружи­ем — капиллярным. Нужно только обратить его в свою пользу.

Бетон, раствор или кирпич по своей природе гидрофильны. Если они ста­нут гидрофобными (отталкивающими воду), проблема решится сама собой. Для этого достаточно ввести в состав бетона или раствора совсем немного спе­циальной добавки — гидрофобизатора. Он изнутри выстилает поры и капилля­ры тончайшим водоотталкивающим слоем, и дополнительная наружная гидро­изоляция становится уже просто ненужной.

Целая гамма строительных гидрофобизаторов была разработана в послево­енные годы, и с тех пор широко применялась в строительстве. Но основным по­требителем этих уникальных составов все же оставалась армия — без них немыс­лимо сооружение специальных объектов военной инфраструктуры с гарантий­ным сроком эксплуатации в сотни лет. Гражданские строители довольствовались жалкими остатками, которых хватало только на очень ответственные объекты.

В последнее время строительный рынок заполонили всевозможные им­портные гидрофобизаторы. Цены на них настолько отпугивающи, что позволя­ют использовать подобные составы только для элитных объектов. Между тем, за красивыми и звучными названиями и красочной упаковкой скрываются дав­но освоенные отечественной промышленностью и выпускаемые уже полвека кремнийорганические гидрофобизаторы типа ГКЖ-11 и ГКЖ-94. Они ничем не уступают лучшим зарубежным аналогам, кроме цены. В отличие от иностран­ных аналогов их применение разрешено официальным украинским норматив­но-строительным законодательством. Это развязывает руки строителям и проек­т

msd.com.ua

Гидрофобизирующие добавки в бетон — Пигменты для бетона и форма для садовой дорожки

ГИДРОФОБИЗИРУЮЩИЕ ДОБАВКИ В БЕТОН



Гидрофобизирующие добавки для бетона состоят из молекул резко асимметричного строения. Одна их часть (полярная) хорошо смачивается водой, другая (углеводородная) — не смачивается, т.е. гидрофобна.

В итоге гидрофобизирующие добавки, адсорбируясь полярными группами на гидрофильных поверхностях, покрывают их гидрофобным молекулярным слоем.

Водоотталкивающие добавки наряду с минеральными применяются в бетонах и растворах с древних времен. Основной причиной их введения была необходимость повышения водостойкости извести, являвшейся в течение тысячелетий основным вяжущим, путем придания ей водоотталкивающих свойств. Использовались, в частности, свиное сало, коровье молоко, куриные яйца и другие продукты, содержащие жиры.

Гидрофобизаторы могут не только вводиться в бетонную смесь (объемная гидрофобизация), но и наноситься на поверхности затвердевшего бетона (поверхностная гидрофобизация). Это предоставляет возможность улучшения свойств бетона в уже изготовленных конструкциях, например морозостойкости, результаты определения которой нередко становятся известными только через длительное время.

В состоянии покоя смесь с гидрофобными добавками выглядит вязкой и даже жесткой. Но при динамических воздействиях (перемешивание, вибрация) она резко пластифицируется. Иными словами, эти добавки придают смеси повышенную тиксотропность.

В затвердевшем бетоне молекулы гидрофобные добавки располагаются на стенках пор и снижают водопоглощение бетона. Это повышает коррозионную стойкость и морозостойкость бетона. Последняя увеличивается и благодаря вовлечению воздуха, трансформирующегося при твердении бетона в воздушные поры.

Влияние введения гидрофобных добавок в раствор на прочность бетона зависит от соотношения их пластифицирующего действия, позволяющего снизить расход воды, и воздухововлекающего эффекта, а также возможного тормозящего влияния добавок на процессы твердения бетона.

Критерием эффективности при введении гидрофобных добавок в бетон является снижение водопоглощения бетона не менее чем в два раза.

ДОБАВКИ ГИДРОФОБИЗИРУЮЩИЕ ДЛЯ ЖБИ

• Ровелтрон Гидрофобизатор — кремнийорганическая гидрофобизирующая добавка Типром 80 (60% силан-силоксановая эмульсия), применяется при производстве ЖБИ, тротуарной плитки, штукатурки и других цементсодержащих изделий с целью их гидрофобизации. Не изменяет кинетику твердения бетонов.

ГИДРОФОБИЗАТОРЫ ДЛЯ ПОВЕРХНОСТЕЙ

• Ровелтрон Гидрофобизатор — гидрофобизатор глубокого проникновения (готовый состав) на органическом растворителе. Используется для придания водоотталкивающих свойств кирпичной кладке, штукатурке, керамической плитке, бетону, дереву и т.д.

Компания ООО «ССП» предлагает Вам купить гидрофобизирующие добавки в бетон отечественного и иностранного производства.  Приобретая гидрофобные добавки в бетон в нашей компании Вы получаете ряд преимуществ – доставка, скидки, качественное обслуживание. Мы ценим своих клиентов, поэтому готовы обсудить дополнительные условия будущего взаимовыгодного сотрудничества, цена на гидрофобизирующие добавки в бетон станет очень привлекательной.

Мы можем осуществить доставку в любой регион России, а также города: Москва, Воронеж, Уфа, Саратов, Ростов-на-Дону, Екатеринбург, Санкт-Петербург, Челябинск, Волгоград, Коломна, Волгоград, Новороссийск, Белгород, Ижевск, Брянск, Нижний Новгород, Новосибирск, Красноярск и др. В любом случае, стоимость доставки обсуждается отдельно, в зависимости от тоннажа, который Вам необходим. Таким образом, нет необходимости искать где купить гидрофобизирующие добавки в бетон в Москве, Самаре, Новосибирске,  Красноярске, Волгограде, Ростове, Уфе, СПб, Краснодаре, Казани, Воронеже и т.д.

Приобретая гидрофобизирующие добавки в ООО «ССП» Вы получаете дополнительную выгоду, т.к. у нас большой выбор продукции для производства бетона и тротуарной плитки – железоокисные пигменты серии MX с ламинарной структурой от компании PROMINDSA (также есть и отечественные с кристаллической структурой). Есть практически все цвета. Кроме этого, есть все виды добавок для производства бетона (противоморозные, воздухововлекающие, гидроизоляционные, ускорители твердения, гиперпластификаторы и т.д.) и тротуарной плитки (например, пластификатор С3 и П2), смазка для форм и формы для плитки, бордюров, искусственного камня (пластиковые и полиуретановые). При последующих покупках Вы получаете дополнительную скидку на весь ассортимент товара.

Осуществляя покупку продукции в нашей компании мы гарантируем оперативность обслуживания, гарантию качества, квалифицированную поддержку (например, расход гидрофобизирующей добавки в бетон, сертификаты, отзывы клиентов).

Узнать подробнее об условиях покупки и доставки Вы можете, позвонив по номеру телефона 8 (8162) 92-27-15, осуществив запрос на E-mail: [email protected]  или обратившись в офис компании. Наши менеджеры с удовольствием Вам помогут.

pigment-beton.ru
