Газосиликатные перемычки: характеристики, размеры и цены, видео

Содержание

характеристики, размеры и цены, видео

Для формирования дверных и оконных проемов строители используют специальные несущие элементы в виде удлиненных брусков — перемычки (соединения). Хороший вариант для этой цели — купить армированные изделия из газосиликата. Их применяют при строительстве зданий из ячеистых бетонов для создания однородной конструкции стен. Приобрести можно на тех же предприятиях, где и блоки (Итонг, Поритеп). При установке обычных ЖБИ получаются мостики холода, возникают сложности с отделкой.

Оглавление:

  1. Преимущества
  2. Разновидности и габариты
  3. Расшифровка маркировки
  4. Технические параметры
  5. Нюансы монтажа
  6. Расценки

Достоинства

Газосиликат — разновидность ячеистого бетона. Для его изготовления применяют смесь песка, извести, газообразователя и воды. Цемент в состав не входит, цвет готового продукта — белый. В отличие от армированных газобетонных перемычек (на основе цемента) газосиликатные изготавливают только автоклавным методом.

Это обеспечивает минимальную усадку, более высокую прочность и точность геометрии. Если сравнивать газосиликат с автоклавным газобетоном, то выбор тоже лучше делать в пользу первого варианта, так как он превосходит по всем параметрам кроме влагопоглощения. Для армирования используют стальные стержни с антикоррозийным покрытием.

Преимущества:

  • небольшой вес — нагрузка стен на фундамент меньше примерно на 10 %, чем при применении обычных ЖБИ;
  • простота транспортировки;
  • монтаж без тяжелой техники;
  • низкая теплопроводность, за счет нее экономия на утеплении даже при использовании на наружных стенах;
  • низкая стоимость;
  • сочетаемость с любыми материалами;
  • большой выбор стандартных размеров.

Виды и размеры

По полезной нагрузке различают два типа армированных перемычек из газонаполненного силиката:

  1. ненесущие (самонесущие) — до 2 кН/м, несут собственный вес и от нескольких рядов блоков, составляющих этаж;
  2. несущие — до 15-18 кН/м, помимо собственного несут вес от кровли и перекрытий, временных и постоянных нагрузок всего здания.

Выпускают четыре стандартных типоразмера соединений для проемов (по высоте и ширине):

  • 1 — 100х250 мм;
  • 2 — 150х250;
  • 3 — 200х250;
  • 4 — 250х250.

Возможные варианты дополнительных типоразмеров (производитель Итонг): 115х124, 124х156, 124х175, 300х249 мм. Высоту и ширину изделия необходимо подбирать с учетом толщины стены или перегородки, частью которой оно станет. Для несущих элементов строения пригодны только несущие перемычки (допустимая полезная нагрузка — не менее 15 кН/м). Длина может быть (мм): 1090, 1200; 1250; 1300; 1500; 1750; 2000; 2250; 2500; 2750; 3000. Вес в зависимости от размера составляет от 24 до 145 кг.

Маркировка

По маркировке можно узнать все основные параметры. Например: 2ПБ 130-2-3,5 700 СТБ 1332-2002. Расшифровка:

  • 2 — второй типоразмер;
  • ПБ — перемычка брусковая;
  • 130 — длина 1300 мм;
  • 2 — полезная нагрузка 2 кН/м;
  • 3,5 — класс прочности В3,5;
  • 700 — плотность 700 кг/м3.

Характеристики перемычек

Технические параметры газонаполненного силиката:

  • Плотность. Для изготовления используют материал марок D500-D700. Цифры обозначают удельный вес, выраженный в кг/м3. Для D700 плотность составляет 650-749 кг/м3.
  • Прочность на сжатие. Газосиликат, пригодный для производства соединений для проемов, должен иметь класс прочности не ниже В 3,5 (около 3,5 МПа).
  • Морозостойкость. Морозоустойчивость от F35 до F50. Цифра показывает количество циклов замораживания-оттаивания, которое изделие переносит без существенного ухудшения основных характеристик.
  • Коэффициент теплопроводности. В зависимости от плотности находится в пределах 0,12-0,183 Вт/м∙°С.
  • Влажность. У готовых соединений отпускная влажность не должна превышать 25-35 %.
  • Паропроницаемость. Составляет от 0,17 до 0,25 мг/(м·ч·Па).
  • Предел огнестойкости RE90.
  • Усадка в мм/м — не более 0,5.

Конструкционные элементы можно использовать в районах с сейсмичностью не выше 6 баллов, в условиях влажности не более 75 % и химически неагрессивной среды.

Правила монтажа

Минимальная глубина опоры на стены для перемычек, изготовленных из газосиликата:

  • самонесущие (ненесущие) — 11,5 см;
  • несущие — 20 см.

Для удобства монтажа на торце находится стрелка, указывающая на нижнюю сторону. Обрезать готовое изделие по длине нельзя, но несложно купить соединение подходящего стандартного размера.

Использование газосиликатных элементов позволяет создать при строительстве домов из ячеистых бетонов однородную поверхность стен, пригодную для качественного оштукатуривания одним и тем же раствором. Это обеспечивает длительный срок эксплуатации. Если установка осуществляется в помещении, где влажность будет выше 60 %, то со стороны, обращенной внутрь здания, обязательна пароизоляция.

Стоимость

Цена армированных перемычек зависит от вида, размера и объема партии. У разных производителей стоимость может существенно отличаться.

Марка Размеры, мм Цена, руб/шт
Poritep 1200/100/250 360
1500/200/250 900
3000/150/250 1350
YTONG 1250/100/249 1450
1750/115/124 1890
3000/175/124 4930
ЗАО Могилевский КСИ 1300/150/250 450
1750/150/250 620
2500/250/250 1730
Забудова 1290/100/250 380
1740/100/250 510
2240/100/250 660

При транспортировке перемычки из газобетона или газосиликата крепят к деревянному поддону металлическими или полипропиленовыми лентами.




Оконные перемычки из газосиликата «Забудова».

Брусковые перемычки армированные. СТБ 1332-2002

Обозначение газосиликатной перемычки «Забудова»

Пример: ПБ 130.20-18-3,5Я

ПБ – перемычка брусковая

130 – номинальная длина перемычки в см

20 – номинальная ширина перемычки в см

18 – расчетная нагрузка на перемычку в кН/м

3,5 – класс бетона по прочности на сжатие (В 3,5)

Я-ячеистый бетон

Длину перемычек нужно подбирать в зависимости от размера перекрываемого пролета оконных и дверных проемов. Перемычки в подоконных зонах должны опираться на кладку не менее 250 мм. Максимальная длина перемычек производства «Забудова» составляет 250 см, если Вам необходимо перекрыть пространство превышающее размер перемычек или смонтировать монолитный пояс для монтажа плит перекрытий, тогда нужно применить специальные лотковые блоки U-формы.

Монтаж перемычек (а – брусковые перемычки газосиликатные, б – лотковые блоки U-форма)

1 – Блоки газосиликатные; 2 – блоки лотковые; 3 – дощатая опалубка; 4 – бетон; 5 – каркас из арматуры; 6 – перемычка брусковая из ячеистого бетона.

Кладку газосиликатных оконных перемычек производят на клей для блоков №118 производства ОАО «Забудова»

Скачать прайс-лист на перемычки Забудова.

Купить оконные и дверные перемычки Забудова Вы можете по телефонам:

velcom: 8 (044) 550-03-34

velcom: 8 (029) 636-53-00

МТС: 8 (029) 866-99-21

телефон/факс: 8- (01592) 3-63-47.

e-mail: [email protected]

Доставим оконные и дверные газосиликатные перемычки в Минск, по Минской области в Сморгонь, Мядель, Нарочь, Островец, Ошмяны, Браслов, Глубокое, Плещеницы, Борисов, Жодино, Логойск, Воложин, Раков, Молодечно.

Размеры, вес газосиликатных оконных и дверных перемычек «Забудова»

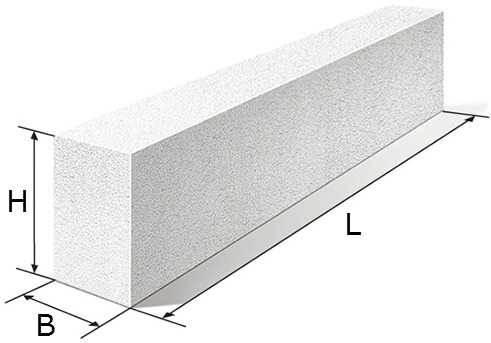

МаркаДлина,в мм,LТолщина в мм,BВысота в мм,HВес в кг
ПБ 110. 10-3,5Я109010025027
ПБ 110.12,5-3,5Я109012525034
ПБ 110.15-3,5Я109015025040
ПБ 110.17,5-3,5Я109017525047
ПБ 110.12,5-3,5Я109012525034
ПБ 110.20-18-3,5Я109020025056
ПБ 110.25-18-3,5Я109025025069
ПБ 110.30-18-3,5Я109030025082
ПБ 110.38-18-3,5Я1090375250101
ПБ 110.40-18-3,5Я1090400250108
ПБ 130.10-3,5Я129010025033
ПБ 130.12,5-3,5Я129012525040
ПБ 130.15-3,5Я129015025048
ПБ 130. 17,5-3,5Я129017525055
ПБ 130.20-18-3,5Я129020025067
ПБ 130.25-18-3,5Я129025025082
ПБ 130.30-18-3,5Я129030025097
ПБ 130.38-18-3,5Я1290375250120
ПБ 130.40-18-3,5Я1290400250128
ПБ 150.10-3,5Я149010025037
ПБ 150.12,5-3,5Я149012525046
ПБ 150.15-3,5Я149015025055
ПБ 150.17,5-3,5Я149017525064
ПБ 150.20-18-3,5Я149020025077
ПБ 150.25-18-3,5Я149025025094
ПБ 150.30-18-3,5Я1490300250112
ПБ 150. 38-18-3,5Я1490375250138
ПБ 150.40-18-3,5Я1490400250147
ПБ 175.10-3,5Я174010025044
ПБ 175.12,5-3,5Я174012525054
ПБ 175.15-3,5Я174015025065
ПБ 175.17,5-3,5Я174017525075
ПБ 175.20-18-3,5Я174020025090
ПБ 175.25-18-3,5Я1740250250110
ПБ 175.30-18-3,5Я1740300250131
ПБ 175.38-18-3,5Я1740375250162
ПБ 175.40-18-3,5Я1740400250172
ПБ 200.10-3,5Я199010025050
ПБ 200.12,5-3,5Я199012525062
ПБ 200. 15-3,5Я199015025074
ПБ 200.17,5-3,5Я199017525085
ПБ 200.20-13-3,5Я1990200250102
ПБ 200.25-14-3,5Я1990250250126
ПБ 200.30-16-3,5Я1990300250150
ПБ 200.38-16-3,5Я1990375250185
ПБ 200.40-16-3,5Я1990400250197
ПБ 225.10-3,5Я224010025056
ПБ 225.12,5-3,5Я224012525070
ПБ 225.15-3,5Я224015025082,9
ПБ 225.17,5-3,5Я224017525096
ПБ 225.20-12-3,5Я2240200250115
ПБ 225.25-13-3,5Я2240250250142
ПБ 225. 30-15-3,5Я2240300250168
ПБ 225.38-15-3,5Я2240375250208
ПБ 225.40-15-3,5Я2240400250221

Стены из газосиликатных блоков

Железобетонные перемычки – это специальные конструкции, монтируемые над оконным проёмом, дверным проёмом, то есть везде, где требуется сдерживать горизонтальную нагрузку кладки. Теоретические такое несложное изделие можно соорудить прямо на стройке, однако всё большее число застройщиков предпочитают купить ЖБИ перемычки в готовом виде. Тем более что цены на бетонные перемычки невысоки и сполна компенсируют те хлопоты, которых удаётся избежать, покупая готовые изделия.

Преимущества готовых ж/б-перемычек:

  • отсутствие хлопот по изготовлению;
  • экономия времени;
  • более высокое качество жби, выпущенных в условиях завода;
  • однотипность изделий, выпускаемых серийно;
  • однотипный состав бетона;
  • типовые размеры.

Использование однотипного материала с одинаковыми характеристиками прочности, морозостойкости, сопротивляемости деформациям делает конструкцию более надёжной и менее подверженной внешним вредным воздействиям. Проёмы под окна и двери, сделанные с использованием перемычек нашего производства, точно не перекосятся, и будут удобны для монтажа стандартных дверей и оконных профилей. При самостоятельном изготовлении ж/б-перемычек намного сложнее соблюсти одинаковые пропорции для всех жби, чем когда происходит автоматическое дозирование компонентов в условиях современного производства. А купить газосиликатные блоки в Ставрополе лучше всего, так как и цена доступная и качество лучшее.

Также при закупке готовых железобетонных перемычек вам не придётся беспокоиться о простоях. Во-первых, не нужно будет тратить время на изготовление. Во-вторых, наша компания чётко выполняет взятые обязательства, соблюдает согласованный график поставок, сможет осуществить срочные дополнительные поставки в случае необходимости.

Чем различаются бетонные перемычки:

  1. Размеры жби-перемычек (длина, ширина, площадь сечения).
  2. Тип бетона, задействованный при изготовлении перемычек.
  3. Конфигурация перемычек (брусовые, плитные балочные).
  4. Стандартные и несущие перемычки.

Несущие перемычки нужны, если проём в ширину более двух метров. Тогда перемычка должна выдержать нагрузку в 3,5-3,7 кг/м. В случае, если ширина проёма меньше двух метров, а предстоящая нагрузка – меньше, чем нагрузка не превышает 3,4 кг/м, достаточно стандартных перемычек.

Для удобства заказа и использования все бетонные перемычки имеют маркировку. Первая цифра маркировки означает поперечное сечение, вторая цифра – длину, третья – предельно допустимую нагрузку на конструкцию. Буква «п» в конце маркировочной строчки означает, что изделие оснащено петлями. Арматура, используемая в производстве перемычек, сделана из напряженного железобетона класса В15 либо выше, а собственно перемычки выполняются из бетона М250.

Поверхность может быть гладкой, рифлёной, с лещами размера 0,4-0,6 мм. Морозостойкость поставляемых нами ж/б-перемычек находится в пределах коэффициентов F-35/F-200. Перемычки с более высоким коэффициентом используются на внешних стенах, с меньшим – на межкомнатных.***

Направленное образование диоксида кремния в газовой фазе и его значение для образования межзвездных силикатов

  • 1.

    Зюрис, Л. М. Химия околозвездных оболочек эволюционировавших звезд: от происхождения элементов до происхождения жизни. Proc. Natl Acad. Sci. США 103 , 12274–12279 (2006).

    ADS CAS Статья PubMed PubMed Central Google Scholar

  • 2.

    Гуманс, Т. П. и Бромли, С. Т. Эффективное зародышеобразование силикатов звездной пыли посредством гетеромолекулярной гомогенной конденсации.

    пн. Нет. R. Astron. Soc. 420 , 3344–3349 (2012).

    ADS CAS Google Scholar

  • 3.

    Хеннинг Т. Космические силикаты. Annu. Rev. Astron. Astrophys. 48 , 21–46 (2010).

    ADS CAS Статья Google Scholar

  • 4.

    Тиленс, А.Г.М. в Nature’s Nanostructures (редакторы Аманды С. Барнард и Хайбо Гуо) 361-384 (Pan Stanford Publishing Pte. Ltd., 2012).

  • 5.

    Джонс, А. П. и Нут, Дж. А. III Уничтожение пыли в ISM: переоценка времени жизни пыли. Astron. Astrophys. 530 , A44 (2011).

    ADS Статья Google Scholar

  • 6.

    Wakelam, V. et al.Сети реакций для межзвездного химического моделирования: улучшения и проблемы. Космические науки. Ред. 156 , 13–72 (2010).

    ADS CAS Статья Google Scholar

  • 7.

    Эренфройнд П. и Чарнли С. Б. Органические молекулы в межзвездной среде, кометах и ​​метеоритах: путешествие от темных облаков к ранней Земле. Annu. Rev. Astron. Astrophys. 38 , 427–483 (2000).

    ADS CAS Статья Google Scholar

  • 8.

    Abplanalp, M. J. et al. Изучение межзвездных альдегидов и енолов как индикаторов неравновесного синтеза сложных органических молекул под действием космических лучей. Proc. Natl. Акад. Sci. США 113 , 7727–7732 (2016).

    CAS Статья PubMed PubMed Central Google Scholar

  • 9.

    Дрэйн Б. Т. и Солпитер Э. Механизмы разрушения межзвездной пыли. Astrophys. J. 231 , 438–455 (1979).

    ADS CAS Статья Google Scholar

  • 10.

    Двек Э. и Скало Дж. М. Эволюция тугоплавких межзвездных зерен в окрестностях Солнца. Astrophys. J. 239 , 193–211 (1980).

    ADS CAS Статья Google Scholar

  • 11.

    Джонс, А. П., Тиленс, А. Г. Г. М., Холленбах, Д. Дж. И Макки, К. Ф. Разрушение зерна при толчках в межзвездной среде. Astrophys. J. 433 , 797–810 (1994).

    ADS CAS Статья Google Scholar

  • 12.

    Жуковска, С., Доббс, К., Дженкинс, Э. Б., Клессен, Р. С. Моделирование эволюции пыли в галактиках с многофазным неоднородным ISM. Astrophys. J. 831 , 147 (2016).

    ADS Статья Google Scholar

  • 13.

    Михаловски, М. Дж. Образование пыли через 680–850 миллионов лет после Большого взрыва. Astron. Astrophys. 577 , A80 (2015).

    Артикул Google Scholar

  • 14.

    Маккиннон Р., Торри П. и Фогельсбергер М. Образование пыли в галактиках, подобных Млечному Пути. пн. Нет. R. Astron. Soc. 457 , 3775–3800 (2016).

    ADS Статья Google Scholar

  • 15.

    Гейл, Х.-П. & Седлмайр, Э. Минеральное образование в звездных ветрах. I. Последовательность конденсации силикатных и железных зерен в стационарных потоках, богатых кислородом. Astron. Astrophys. 347 , 594–616 (1999).

    ADS CAS Google Scholar

  • 16.

    Reber, A.C. et al. Наночастицы оксида кремния раскрывают происхождение силикатных зерен в околозвездной среде. Нано. Lett. 6 , 1190–1195 (2006).

    ADS CAS Статья PubMed Google Scholar

  • 17.

    Reber, A.C. et al. От молекул SiO до силикатов в околозвездном пространстве: атомные структуры, закономерности роста и оптические признаки кластеров Si n O m . АСУ Нано 2 , 1729–1737 (2008).

    CAS Статья PubMed Google Scholar

  • 18.

    Гобрехт Д., Черчнефф И., Саранги А. , Плэйн Дж. И Бромли С. Образование пыли в богатой кислородом звезде AGB IK Tauri. Astron. Astrophys. 585 , А6 (2016).

    ADS Статья Google Scholar

  • 19.

    Гейл, Х.-П., Ветцель, С., Пуччи, А. и Таманай, А. Формирование затравочных частиц для конденсации силикатной пыли путем зародышеобразования SiO. Astron. Astrophys. 555 , A119 (2013).

    Артикул Google Scholar

  • 20.

    Гейл Х.-П., Шольц М. и Пуччи А. Силикатная конденсация в переменных Мира. Astron. Astrophys. 591 , A17 (2016).

    Артикул Google Scholar

  • 21.

    Тиленс, А.Г.М. Межзвездные истощения и жизненный цикл межзвездной пыли. Astrophys. J. 499 , 267–272 (1998).

    ADS CAS Статья Google Scholar

  • 22.

    Джонс, А. П. Формирование и выживание межзвездных и околозвездных зерен. Philos. Пер. R. Soc. Лондон. A 359 , 1961–1972 (2001).

    ADS CAS Статья Google Scholar

  • 23.

    Двек, Э. Айрон: ключевой элемент для понимания происхождения и эволюции межзвездной пыли. Astrophys. J. 825 , 136 (2016).

    ADS Статья Google Scholar

  • 24.

    Дрейн, Б. Т. Космическая пыль — ближнее и дальнее. ASP Conf. Сер. 414 , 453–472 (2009).

    ADS CAS Google Scholar

  • 25.

    Краснокутский С.А. и др. Формирование зерен оксида кремния при низкой температуре. Astrophys. J. 782 , 15 (2014).

    ADS Статья Google Scholar

  • 26.

    Руилле Г., Йегер К., Краснокутски С. А., Кребс М. и Хеннинг Т. Холодная конденсация пыли в ISM. Фарадей Обсудить. 168 , 449–460 (2014).

    ADS Статья PubMed Google Scholar

  • 27.

    В ISM силилидиновые радикалы (SiH) будут реагировать с молекулярным кислородом.В лаборатории была проведена реакция между D1-силилидином и молекулярным кислородом для выяснения потери атомарного дейтерия из-за трудностей с получением силилидиновых радикалов.

  • 28.

    Suto, M. & Lee, L.C. Количественное исследование фотовозбуждения SiH 4 в вакуумном ультрафиолете. J. Chem. Phys. 84 , 1160–1164 (1986).

    ADS CAS Статья Google Scholar

  • 29.

    Ито, У., Тоошима, Ю., Онуки, Х., Васида, Н., Ибуки, Т. Сечения поглощения вакуумного ультрафиолета SiH 4 , GeH 4 , Si 2 H 6 , и Si 3 H 8 . J. Chem. Phys. 85 , 4867–4872 (1986).

    ADS CAS Статья Google Scholar

  • 30.

    Гленевинкель-Мейер, Т., Барц, Дж. А., Торсон, Г. М. и Крим, Ф. Ф. Фотодиссоциация силана в ультрафиолетовом вакууме при 125.1 нм. J. Chem. Phys. 99 , 5944–5950 (1993).

    ADS CAS Статья Google Scholar

  • 31.

    Аврамов П.В. и др. Поверхности потенциальной энергии Si m O n образование кластеров и изомеризация. J. Phys. Chem. A. 109 , 6294–6302 (2005).

    CAS Статья PubMed Google Scholar

  • 32.

    Вернон М.Ф. Рассеяние молекулярным пучком , Калифорнийский университет в Беркли (1983).

  • 33.

    Линстрем, П. Дж. И Маллард, У. Интернет-книга по химии NIST; Справочная база данных NISTStandard No. 69, http: //webbook.nist.gov (2001).

  • 34.

    Костко О. , Ахмед М. и Метц Р. Б. Измерение фотоионизации в вакууме и ультрафиолете и ab initio расчет энергии ионизации газовой фазы SiO 2 . J. Phys. Chem. А. 113 , 1225–1230 (2009).

    CAS Статья PubMed Google Scholar

  • 35.

    Ван, Л.-С., Ву, Х., Десаи, С.Р., Фан, Дж. И Колсон, С.Д. Фотоэлектронное спектроскопическое исследование малых кластеров оксида кремния: SiO 2 , Si 2 О 3 и Si 2 О 4 . J. Phys. Chem. 100 , 8697–8700 (1996).

    CAS Статья Google Scholar

  • 36.

    Левин Р. Д. Динамика молекулярных реакций . (Издательство Кембриджского университета, 2005 г.).

  • 37.

    Миллер В. Б., Сафрон С. А. и Хершбах Д. Р. Реакции обмена щелочных атомов с галогенидами щелочных металлов: сложный механизм столкновения. Обсудить. Faraday Soc. 44 , 108–122 (1967).

    Артикул Google Scholar

  • 38.

    Кайзер Р. И., Оксенфельд К., Хед-Гордон М., Ли Ю.T. & Suits, A.G. Совместное экспериментальное и теоретическое исследование образования межзвездных изомеров C 3 H. Science 274 , 1508–1511 (1996).

    ADS CAS Статья PubMed Google Scholar

  • 39.

    Hao, Y., Xie, Y. & Schaefer, HF III Характеристики поверхности потенциальной энергии для реакции SiO + OH → SiO 2 + H: связь с изотопным распределением кислорода в газовой фазе SiO 2 формирование. RSC Adv. 4 , 47163–47168 (2014).

    CAS Статья Google Scholar

  • 40.

    Дарлинг, К. Л. и Шлегель, Х. Б. Теплоты образования SiH n O и SiH n O 2 , рассчитанные ab initio методами молекулярной орбиты на уровне теории G-2. J. Phys. Chem. 97 , 8207–8211 (1993).

    CAS Статья Google Scholar

  • 41.

    Адамович И. и Гордон М. С. Поверхности потенциальной энергии для реакций Si + O 2 . J. Phys. Chem. A. 108 , 8395–8399 (2004).

    CAS Статья Google Scholar

  • 42.

    Гомес Мартин, Дж. К. и Плэйн, Дж. М. К. Кинетические исследования химии кремния, имеющей отношение к атмосфере. Часть III: Реакции Si + и SiO + с O 3 и Si + с O 2 . Phys. Chem. Chem. Phys. 13 , 3764–3774 (2011).

    Артикул PubMed Google Scholar

  • 43.

    Краснокутский С. А. и Хьюскен Ф. Окислительные реакции атомов и кластеров кремния при сверхнизкой температуре в каплях гелия. J. Phys. Chem. A. 114 , 13045–13049 (2010).

    CAS Статья PubMed Google Scholar

  • 44.

    Лангер В. Д. и Глассголд А. Е. Химия кремния в межзвездных облаках. Astrophys. J. 352 , 123–131 (1990).

    ADS CAS Статья Google Scholar

  • 45.

    Ямаширо Р., Мацумото Ю. и Хонма К. Динамика реакции Si ( 3 P J ) + O 2 → SiO (X 1 Σ + ) + O исследовали методом перекрестно-лучевой лазерной флуоресценции. J. Chem. Phys. 128 , 084308 (2008).

    ADS CAS Статья PubMed Google Scholar

  • 46.

    Dayou, F. et al. Сравнительное исследование динамики реакции Si + O 2 → SiO + O с квазиклассической траектории и статистическими методами. J. Chem. Phys. 128 , 174307 (2008).

    ADS Статья PubMed Google Scholar

  • 47.

    Такакува Ю., Нихей М., Хори Т. и Миямото Н. Механизм термического окисления, основанный на образовании и диффузии летучих молекул SiO. J. Non-Cryst. Твердые вещества 179 , 345–353 (1994).

    ADS CAS Статья Google Scholar

  • 48.

    Гомес Мартин, Дж. К., Блитц, М. А. и Плэйн, Дж. М. К. Кинетические исследования химии кремния, имеющей отношение к атмосфере. Часть II: реакции монооксида кремния. Phys. Chem. Chem. Phys. 11 , 10945–10954 (2009).

    Артикул PubMed Google Scholar

  • 49.

    Bocherel, P. et al. Сверхнизкотемпературная кинетика реакций CH (X 2 Π): коэффициенты скорости реакций с O 2 и NO (T = 13-708 K) и с NH 3 (T = 23-295 K). J. Phys. Chem. 100 , 3063–3069 (1996).

    CAS Статья Google Scholar

  • 50.

    Георгиевский Ю., Клиппенштейн С. Дж. Теория дальнодействующих переходных состояний. J. Chem. Phys. 122 , 194103 (2005).

    ADS Статья PubMed Google Scholar

  • 51.

    Немото, М., Судзуки, А., Накамура, Х., Сибуя, К. и Оби, К. Электронное тушение и химические реакции радикалов SiH в газовой фазе. Chem. Phys. Lett. 162 , 467–471 (1989).

    ADS CAS Статья Google Scholar

  • 52.

    Гебалле, Т. Р. и Ока, Т. Ключевой молекулярный ион во Вселенной и в лаборатории. Наука 312 , 1610–1612 (2006).

    CAS Статья PubMed Google Scholar

  • 53.

    Chen, J.-H. и другие. Наблюдения Herschel HIFI O 2 в направлении Ориона: особые условия для ударной эмиссии. Astrophys. J. 793 , 111 (2014).

    ADS Статья Google Scholar

  • 54.

    Larsson, B. et al. Молекулярный кислород в облаке ρ Змееносца. Astron. Astrophys. 466 , 999–1003 (2007).

    ADS CAS Статья Google Scholar

  • 55.

    Liseau, R. et al. Многолинейное обнаружение O 2 в направлении ρ Ophiuchi A. Astron. Astrophys 541 , A73 (2012).

    Артикул Google Scholar

  • 56.

    Goldsmith, P. F. et al. Измерения Гершеля молекулярного кислорода в Орионе. Astrophys. J. 737 , 96 (2011).

    ADS Статья Google Scholar

  • 57.

    Elsila, J., Allamandola, LJ & Sandford, SA 2140 см -1 (4,673 микрон) сплошная полоса CO: случай для межзвездного O 2 и N 2 и фотохимия аналоги межзвездного неполярного льда. Astrophys.J. 479 , 818 (1997).

    ADS CAS Статья PubMed Google Scholar

  • 58.

    Vandenbussche, B. et al. Ограничения на содержание твердого O 2 в плотных облаках по данным ISO-SWS и наземных наблюдений. Astron. Astrophys. 346 , L57 – L60 (1999).

    ADS CAS Google Scholar

  • 59.

    Билер, А.и другие. Обилие молекулярного кислорода в коме кометы 67P / Чурюмов-Герасименко. Природа 526 , 678–681 (2015).

    ADS CAS Статья PubMed Google Scholar

  • 60.

    Taquet, V., Furuya, K., Walsh, C. & van Dishoeck, EF Первоначальное происхождение молекулярного кислорода в кометах: исследование химической кинетики образования и выживания O 2 льда из облака на диски. пн.Нет. R. Astron. Soc. 462 , S99 – S115 (2016).

    Артикул Google Scholar

  • 61.

    Петтерссон Л. Г. и Лангхофф С. Р. Теоретические электрические дипольные моменты SiH, GeH и SnH. Chem. Phys. Lett. 125 , 429–432 (1986).

    ADS CAS Статья Google Scholar

  • 62.

    Шильке, П., Бенфорд, Д. Дж., Хантер, Т.Р., Лис, Д. К. и Филлипс, Т. Г. Линейный обзор Орион-KL от 607 до 725 ГГц. Astrophys. J. Suppl. Сер. 132 , 281–364 (2001).

    ADS CAS Статья Google Scholar

  • 63.

    Чой К. Л. Химическое осаждение покрытий из газовой фазы. Прог. Матер. Sci. 48 , 57–170 (2003).

    CAS Статья Google Scholar

  • 64.

    Ясински, Дж. М. и Гейтс, С. М. Постепенное химическое осаждение кремния из газовой фазы: фундаментальные исследования химии гидрида кремния. В соотв. Chem. Res. 24 , 9–15 (1991).

    CAS Статья Google Scholar

  • 65.

    Пирсон, Х. О. Справочник по химическому осаждению из паровой фазы: принципы, технология и применение . (Уильям Эндрю, 1999).

  • 66.

    Вольф, С. и Таубер, Р.N. Обработка кремния для эпохи СБИС, Технологические процессы . 2-е изд., Т. 1 (Lattice Press, 2000).

  • 67.

    Адамс, А.С., Александер, Ф. Б., Капио, К. Д. и Смит, Т. Е. Характеристика осажденного плазмой диоксида кремния. J. Electrochem. Soc. 128 , 1545–1551 (1981).

    CAS Статья Google Scholar

  • 68.

    Бейти, Дж. И Тирни, Э. Низкотемпературное осаждение высококачественного диоксида кремния путем плазменного химического осаждения из паровой фазы. J. Appl. Phys. 60 , 3136–3145 (1986).

    ADS CAS Статья Google Scholar

  • 69.

    Ясински, Дж. М., Бесерра, Р. и Уолш, Р. Прямые кинетические исследования радикалов гидрида кремния в газовой фазе. Chem. Ред. 95 , 1203–1228 (1995).

    CAS Статья Google Scholar

  • 70.

    Birnstiel, T., Фанг, М. и Йохансен, А. Эволюция пыли и образование планетезималей. Космические науки. Ред. 205 , 41–75 (2016).

    ADS Статья Google Scholar

  • 71.

    Kaiser, R. I. et al. Расшифровка химической эволюции атмосферы и поверхности Титана — от гомогенного к гетерогенному химическому составу. Фарадей Обсудить. 147 , 429–478 (2010).

    ADS CAS Статья PubMed Google Scholar

  • 72.

    Parker, D. S. N. et al. Об образовании силциклопропенилидена (c-SiC 2 H 2 ) и его роли в химии кремнийорганического соединения в межзвездной среде. Astrophys. J. 770 , 33 (2013).

    ADS Статья Google Scholar

  • 73.

    Бауэр, В., Беккер, К. Х., Дюрен, Р., Хубрих, К. и Мейзер, Р. Измерения радиационного времени жизни SiH (A 2 Δ) с помощью лазерно-индуцированной флуоресценции. Chem. Phys. Lett. 108 , 560–561 (1984).

    ADS CAS Статья Google Scholar

  • 74.

    Yang, T. et al. Совместное экспериментальное и теоретическое исследование образования неуловимой молекулы 2-метил-1-силациклопроп-2-енилидена в условиях однократного столкновения посредством реакций силилидинового радикала (SiH; X 2 Π) с алленом (H 2 CCCH 2 ; X 1 A 1 ) и D4-аллен (D 2 CCCD 2 ; X 1 A 1 ). J. Phys. Chem. A. 119 , 12562–12578 (2015).

    CAS Статья PubMed Google Scholar

  • 75.

    Weiss, P. S. Динамика реакции электронно-возбужденных атомов щелочных металлов с простыми молекулами , Калифорнийский университет в Беркли (1986).

  • 76.

    Kaiser, R. I. et al. Образование ПАУ в условиях однократного столкновения: реакция фенильного радикала и 1,3-бутадиена с образованием 1,4-дигидронафталина. J. Phys. Chem. A. 116 , 4248–4258 (2012).

    CAS Статья PubMed Google Scholar

  • 77.

    Adler, T. B., Knizia, G. & Werner, H.-J. Простое и эффективное приближение CCSD (T) -F12. J. Chem. Phys. 127 , 221106 (2007).

    ADS Статья PubMed Google Scholar

  • 78.

    Даннинг, младший, Т.H. Базисные наборы Гаусса для использования в коррелированных молекулярных расчетах. I. Атомы бора через неон и водород. J. Chem. Phys. 90 , 1007–1023 (1989).

    ADS CAS Статья Google Scholar

  • 79.

    Петерсон, К. А., Адлер, Т. Б., Вернер, Х.-Дж. Систематически сходящиеся базисы для явно коррелированных волновых функций: атомов H, He, B-Ne и Al-Ar. J. Chem. Phys. 128 , 084102 (2008).

    ADS Статья PubMed Google Scholar

  • 80.

    Celani, P. & Werner, H.-J. Многопозиционная теория возмущений для больших ограниченных и выбранных опорных волновых функций активного пространства. J. Chem. Phys. 112 , 5546–5557 (2000).

    ADS CAS Статья Google Scholar

  • 81.

    Werner, H.-J. и другие. Molpro, версия 2010.1. Пакет программ Ab Initio. (TTI GmbH, Штутгарт, Германия 70173, 2010 г.).

  • 82.

    Кислов, В. В., Нгуен, Т. Л., Мебель, А. М., Лин, С. Х. и Смит, С. С. Фотодиссоциация бензола в бесстолкновительных условиях: исследование ab initio / Rice-Ramsperger-Kassel-Marcus. J. Chem. Phys. 120 , 7008–7017 (2004).

    ADS CAS Статья PubMed Google Scholar

  • 83.

    Трухлар, Д.Дж. И Гарретт Б. С. Вариационная теория переходных состояний. Annu. Rev. Phys. Chem. 35 , 159–189 (1984).

    ADS CAS Статья Google Scholar

  • 84.

    Трухлар Д. Г., Исааксон А. Д. и Гарретт Б. К. Теория динамики химических реакций Том. 4 (под ред. М. Бэра) 65-137 (CRC Press: Бока-Ратон, Флорида, США, 1985).

  • 85.

    Chai, J.-D. И Хед-Гордон, М. Скорректированные на большие расстояния гибридные функционалы плотности с поправками на затухающую атомно-атомную дисперсию. Phys. Chem. Chem. Phys. 10 , 6615–6620 (2008).

    CAS Статья PubMed Google Scholar

  • Различные типы стоматологических керамических коронок и мостовидных протезов

    Стоматологические керамические коронки и Мостовидные протезы используются для восстановления вмятин, например, для исправления поврежденных зубов или замены отсутствующего зуба. Он также включает в себя различные процедуры косметической стоматологии, включая виниры, пломбы, мосты и коронки.

    Мы в стоматологической клинике доктора Бутани в Дели используем керамические зубные протезы для создания впечатляющего набора косметических и реконструктивных стоматологических преимуществ. Керамические зубные протезы не разрушаются и не разъедают ротовую полость, а внешний вид и функции аналогичны вашим естественным зубам.

    Различные типы зубных коронок и керамических мостовидных протезов доступны в четырех структурных композициях, а именно:

    Система на основе стекла с основным компонентом — силикат

    Система на основе стекла в основном состоит из диоксида кремния, также называемого кварцем или кремнеземом, и другого количества глинозема.Силикат алюминия, содержащий разное количество натрия и калия, называется полевым шпатом. Благодаря различным способам использования модификации полевого шпата очки можно использовать в стоматологии. Стоматологическая керамика производится из синтетического силиката алюминия и используется для коронки ваших великолепных зубов.

    Система на основе стекла, в основном кремнезема с наполнителями

    Система на основе стекла состоит в основном из диоксида кремния с наполнителями, обычно кристаллическими, такими как лейцит или дисиликат лития. Эти материалы доступны в жидкой или порошковой форме, а также их можно прессовать и обрабатывать в машине.Новый вид стеклокерамики, дисиликат лития, также используется в усовершенствованной керамической стоматологической коронке в стоматологической клинике в Индии.

    Система на кристаллической основе, включая наполнители

    Система на кристаллической основе, включающая наполнители, обычный оксид алюминия, используется в качестве альтернативы традиционной металлокерамике. Это используется для достижения широкого клинического успеха.

    Поликристаллические твердые частицы, состоящие из диоксида циркония и оксида алюминия
    Твердые спеченные оксид алюминия или оксид циркония представляют собой компоненты, которые путем спекания кристаллов исключают вмешательство матрицы для создания безстекловой, свободной от воздуха и плотной поликристаллической структуры.

    Классификация стоматологических керамических коронок и мостовидных протезов по технологии обработки.

    Керамические коронки и мостовидные протезы классифицируются по технологии обработки, а именно:

    • Порошковая или жидкая керамика, которая производится для облицовки стержней и состоит из оксида алюминия, диоксида циркония или металла, но используется для облицовки фарфором на платиновой фольге или в технике огнеупорной штамповки.
    • Доступны прессованные и машинные версии IPS empress, которые выгодно использовать для реставрации зубов, виниров и коронок на передние зубы.
    • CAD или CAM, или все виды систем на основе диоксида циркония или оксида алюминия используются для одиночной коронки и облицовываются с помощью порошка, компаунда на основе жидкого стекла или фарфора.

    Для достижения наилучших результатов посетите стоматологическую клинику доктора Бутани, так как мы являемся одной из самых известных стоматологических клиник в Дели по имплантации зубов с использованием высококачественных коронок и мостовидных протезов из керамики. «,
    » author «: {
    » @type » : «Стоматологическая клиника»,
    «name»: «Dr. Стоматологическая клиника Бутани «
    }
    }

    Мы по адресу Dr .Стоматологическая клиника Бутани в Дели использует керамические зубные протезы для создания впечатляющего набора косметических и реконструктивных стоматологических преимуществ. Керамические зубные протезы не разрушаются и не корродируют в ротовой полости и имеют внешний вид и функции, аналогичные вашим естественным зубам.

    Различные типы зубных коронок и мостовидных протезов из керамики:


    Система на основе стекла с основным компонентом — силикатом

    Система на основе стекла в основном состоит из диоксида кремния , также называемого кварцем или кремнеземом, и другого количества оксида алюминия . Силикат алюминия , содержащий разное количество натрия и калия, называется полевым шпатом . Благодаря различным способам использования модификации полевого шпата очки можно использовать в стоматологии. Стоматологическая керамика производится из синтетического силиката алюминия и используется для коронки ваших великолепных зубов.

    Система на основе стекла, в основном кремнезем с наполнителями

    Система на основе стекла состоит в основном из диоксида кремния с наполнителями, обычно кристаллическими, такими как лейцит или дисиликат лития .Эти материалы доступны в жидкой или порошковой форме, а также их можно прессовать и обрабатывать в машине. Новый вид стеклокерамики, дисиликат лития, также используется в стоматологической коронке Advanced Ceramic в стоматологической клинике в Дели.

    Система на кристаллической основе, включая наполнители

    Система на кристаллической основе, включающая наполнители, обычный оксид алюминия, используется в качестве альтернативы традиционной металлокерамике . Это используется для достижения широкого клинического успеха.

    Поликристаллические твердые вещества, состоящие из диоксида циркония и оксида алюминия

    Спеченные твердые частицы оксид алюминия или оксид циркония представляют собой компоненты, которые путем спекания кристаллов исключают вмешательство матрицы для создания безстекловой, безвоздушной и плотной поликристаллической структуры.

    Классификация стоматологических керамических коронок и мостовидных протезов по технологии обработки.

    Керамические коронки и мостовидные протезы классифицируются по методам обработки:

    Порошковая жидкая керамика или , которая производится для облицовки стержней и состоит из оксида алюминия, диоксида циркония или металла, но используется для облицовки фарфором на платиновой фольге или для изготовления огнеупорных штампов.
    Прессуемая версия IPS empress и доступна в машинных версиях, которые выгодно использовать для реставрации зубов, виниров и коронок на передние зубы.
    CAD или CAM или все виды систем на основе диоксида циркония или оксида алюминия используются для одиночной коронки и облицовываются порошковой компаундом на основе жидкого стекла или фарфора.

    Узнать сейчас

    Двумерный диоксид кремния открывает новые перспективы

    В последние годы пленки из диоксида кремния стали новым классом двумерных (2D) материалов.Несколько групп преуспели в эпитаксиальном росте ультратонких слоев SiO 2 с использованием различных методов роста и различных подложек. Структуры состоят из тетраэдрических строительных блоков [SiO 4 ] в двух зеркально-симметричных плоскостях, соединенных кислородными мостиками. Эта структура называется бислоем кремнезема, поскольку она является самой тонкой двумерной структурой со стехиометрией SiO 2 , известной сегодня. Когда все связи внутри нанолиста насыщены, взаимодействие с подложкой основано на силах Ван-дер-Ваальса.Наблюдаются сложные кольцевые сети, включая гексагональные сотовые решетки, точечные дефекты и доменные границы, а также аморфные домены. Сетевые структуры легко настраиваются за счет изменения подложки, параметров осаждения, процедуры охлаждения, введения легирующих добавок или интеркалирования мелких частиц.

    Аморфные сетки и структурные дефекты были разрешены с помощью микроскопии с атомным разрешением и смоделированы с помощью теории функционала плотности и молекулярной динамики. Такие данные способствуют нашему пониманию формирования и характерных мотивов стеклообразных систем.Исследования роста и допирование другими химическими элементами раскрывают способы настройки размеров колец и дефектов, а также химической реакционной способности. Нетронутые пленки использовались в качестве молекулярных сит и для удержания молекул в нанокатализе. Постростовое гидроксилирование также можно использовать для корректировки реакционной способности.

    Электронные свойства бислоев кремнезема благоприятны для использования кремнезема в качестве изоляторов в пакетах 2D материалов. Из-за полностью насыщенной атомной структуры бислой слабо взаимодействует с подложкой и может быть описан как квази-автономный.Недавно был продемонстрирован перенос пленки в миллиметровом масштабе при сохранении структуры. Химическая и механическая стабильность бислоев кремнезема очень перспективна для технологических приложений в 2D-гетеростаках.

    Из-за влияния этой двухслойной системы на науку о стекле, катализ и область 2D материалов, в последние годы было опубликовано большое количество теоретических и экспериментальных исследований бислоев кремнезема. Этот обзор направлен на то, чтобы дать обзор идей, полученных с помощью этого материала, и указать на возможности для дальнейших открытий в различных областях.

    Что такое микрокремнезем? | RED Industrial Products

    Пары кремнезема образуются в результате окисления газа SiO, образующегося при производстве кремния, ферросилициевых сплавов и сплавов CaSi в электрических печах. Образовавшийся SiO2 затем конденсируется в сферические частицы и собирается в рукавных фильтрах.

    Что такое микрокремнезем, для чего он используется и как действует?

    Не осознавая этого, вы, вероятно, каждый день контактируете с продуктом, содержащим какую-то форму двуокиси кремния.Silica Fume — это жизненно важный материал, который влияет на нашу жизнь каждый день, от езды по мосту до полета из аэропорта. Что такое кремнеземный дым и почему он так важен?

    SIO2 Дым образуется в результате обработки определенного сырья, такого как древесная щепа, кварц и уголь, в процессе работы печи. По мере того, как этот дым поднимается и выпускается через дымовую трубу, остатки дыма прилипают к дымовой трубе. Этот остаток называется микрокремнеземом. Двуокись кремния можно использовать как гидрофильную или гидропонную.Когда-то рассматривавшиеся как надоедливый побочный продукт, который необходимо было удалить и утилизировать, промышленность поняла, что эти остатки обладают определенными свойствами, которые укрепляют бетон и увеличивают продолжительность жизни в агрессивных средах. Бетон с силикатным дымом в 100-150 раз меньше, чем частицы цемента, и может заполнять межклеточные пустоты, создавая эффект наполнителя. Эффект набивки сильно снижает пористость и проницаемость бетона.

    По данным Silica Fume Association, «кремнеземный дым является побочным продуктом при производстве металлического кремния или сплавов ферросилиция.Одно из самых полезных применений кварцевого дыма — бетон. Благодаря своим химическим и физическим свойствам это очень реактивный пуццолан. Бетон, содержащий микрокремнезем, может иметь очень высокую прочность и быть очень долговечным. Пары кремнезема можно приобрести у поставщиков добавок к бетону и, если это указано, просто добавляют во время производства бетона. Укладка, отделка и выдержка кварцевого бетона требуют особого внимания со стороны подрядчика по бетону ».

    Silica Fume — это пуццолан, который сам по себе не имеет цементирующих свойств, однако при добавлении к гидроксиду кальция возникает пуццолановая реакция, приводящая к образованию дополнительных гидратов силиката кальция (CSH), что дает цемент с превосходным цементирующим составом. Бетон с высокими эксплуатационными характеристиками, содержащий микрокремнезем, является одним из наиболее важных современных материалов, необходимых при строительстве и улучшении критически важной инфраструктуры. Пары кремнезема обеспечивают повышенную прочность и устойчивость к истиранию и коррозии, повышая экологичность и экономичность в течение всего срока службы. Мелкодисперсные и аморфные частицы силикатного бетона вступают в реакцию со щелочами цемента, что снижает их содержание в бетоне до затвердевания, защищая бетон от щелочной реакции.

    Silica Fume Concrete увеличивает уплотнение и адгезию компонентов, что напрямую влияет на механические свойства, в частности, на прочность бетона. Добавление кварцевого дыма в бетон уменьшает размер пор, поскольку бетон снижает пористость. Поскольку агрессивные агенты пытаются проникнуть в бетон, что приводит к коррозии, Silica Fume Concrete уменьшает и предотвращает проникновение этих разрушающих агентов, а также уменьшает движение воды и внутреннее давление, ведущее к необратимой деградации. Это очень важно, когда бетон используется в таких средах, как гавани, аэропорты, мосты, зоны сильных ударов, химические зоны, парковочные площадки, зоны защиты от обледенения и прибрежные здания, где условия являются жесткими и приводят к коррозии.

    Дым кремнезема является побочным продуктом производства кремния или металлического ферросилиция. Дым кремнезема представляет собой минеральную примесь, очень мелкий порошок сферических частиц, средний диаметр которых составляет от 0,1 до 0,3 микрон, с площадью поверхности от 17 до 30 м2 / г.Пары кремнезема используются в различных цементных бетонах, растворах и растворах, в огнеупорных материалах, эластомерах и полимерах. Порошок кремнезема имеет цвет

    от серого до кремово-белого.

    Когда микрокремнезем используется в бетоне, торкретбетоне и ремонтных изделиях, он действует как наполнитель, улучшая физическую структуру, занимая пространство между частицами цемента, и как реагирующий химикат (пуццолановый) для повышения прочности и долговечности бетона. .

    Пары кремнезема образуются в результате окисления газообразного SiO, образующегося при производстве кремния, ферросилициевых сплавов и сплавов CaSi в электрических печах.Образовавшийся SiO2 затем конденсируется в сферические частицы и восстанавливается в рукавных фильтрах.


    Silica Fume состоит из отдельных сверхмелкозернистых частиц диоксида кремния с высокой удельной поверхностью и средним диаметром 150 нм, что придает Silica Fume его высокие пуццолановые свойства.

    Двуокись кремния представляет собой аморфный продукт. Его цвет варьируется от белого до темно-серого и доступен в уплотненной и неуплотненной формах.

    (PDF) Обнаружение твердых водяных перемычек в гидратирующей трикальцийсиликатной пасте

    одно относится к затвердеванию, измеренному по проникновению иглы Вика.

    Тепло, выделяющееся в процессе схватывания, в первую очередь связано с образованием стабильных гидратов C – S – H и Ca (OH)

    2

    , но

    также является небольшим вкладом теплоты плавления. твердотельной воды

    на поверхностях C – S – H и Ca (OH)

    2

    . Даже после полного затвердевания

    герметичных образцов значительное количество жидкой воды

    остается в порах размером более 15 A

    из-за более слабых сил на

    дальше от твердых поверхностей.

    В твердых водных мостиках молекулы воды — это водород

    , связанный с другими молекулами воды в соседнем слое или через

    их атомы H с кислородом в –Si – O – Si–, –Si – O

    , Ca (OH)

    2

    и /

    или через их атомы O к катионам Ca

    21

    , Ca (OH)

    2

    и, возможно, Si–

    OH-групп. Динамическая сетка твердой воды и остаточная вода в жидком состоянии более чем на три слоя от неводной твердой поверхности

    позволяют Ca

    21

    и SiO

    4

    4

    диффундировать и обеспечивать

    эти реагенты со временем открывают доступ для образования большего количества пленок C – S – H

    и фибрилл. Наконец, важно отметить, что прочные водяные мосты

    вряд ли будут источником прочности для полностью затвердевшего и затвердевшего цемента

    . Они могут вносить свой вклад, но более вероятно, что взаимопроникновение, сплавление и запутывание водных твердых фаз, отличных от

    , обеспечивают большую часть прочности полностью затвердевшего цемента.

    Благодарности

    Мы благодарим Эда Ракевича за предложение исследований цемента с дейтерием

    ЯМР, Джона Фейра за понимание канемита, Буркхарда Гейла за его щедрую помощь с нашей моделью динамики скачка

    , Сон Кима за содержательные обсуждения о

    твердых -государственная вода на интерфейсах и Шошанна Покрас за помощь в проведении некоторых из

    экспериментов.

    Ссылки

    1

    HFW Taylor, Cement Chemistry, 2nd edition, Thomas Telford, London,

    1997.

    2

    B. O’Hare, MW Grutzeck, SH Kim, DB Asay, and AJ Benesi, » Твердое состояние

    Движение воды в состоянии, выявленное релаксацией дейтерия в

    2

    H

    2

    O-синтезированный

    Канемит

    2

    H

    2

    O-9000 Hydrated

    -Цеолит А, J. Magn. Res., 195, 85–102 (2008).

    3

    Д. А. Торчиа, А. Сабо, «Спин-решеточная релаксация в твердых телах», J. Magn.

    Res., 49, 107–21 (1982).

    4

    Э. Ф. Ракевич, А. Дж. Бенези, М. В. Груцек и С. Кван, «Определение

    состояния воды в гидратированных цементных фазах с использованием спектроскопии ЯМР дейтерия

    », J. Am. Chem. Soc., 120, 6415–6 (1998).

    5

    Б. Гейл, Т. М. Киршген и Ф. Фуджара, «Механизм переноса протонов в гексагональном льду

    », Phys.Ред. B, 72, 014304, 10pp (2005).

    6

    AJ Benesi, MW Grutzeck, B. O’Hare, JW Phair, Room Temper-

    ature Твердая поверхностная вода с тетраэдрическими скачками

    2

    H Ядра, обнаруженные в

    2

    H

    2

    O-

    Гидратированные пористые силикаты // J. Phys. Chem. Б., 108, 17783–90 (2004).

    7

    Х. В. Списс, «Выравнивание спина дейтрона: зонд для изучения сверхмедленных

    движений в твердых телах и твердых полимерах», Chem. Phys. Lett., 72, 6755–62 (1980).

    8

    E. W. Lang, H.-D. Людеманн и Л. Пикулелл, «Ядерная магнитная релаксация

    ,

    Дисперсия скорости в переохлажденной тяжелой воде под высоким давлением», J. Chem.

    Phys. 1984, 81, 3820–7.

    9

    Д. Э. Весснер, «Время броуновского движения и корреляции»; С. 1068–84 в

    Энциклопедия ядерного магнитного резонанса, под редакцией Д. М. Гранта и Р. К.

    Харрис. Wiley, Chichester, 1996.

    10

    B.Гейл, Ф. Фуджара и Х. Силлеску, «

    ,

    , 2,

    ,

    , H ЯМР, анализ во временной области сверхмедленных переориентаций Ul-

    в переохлажденных жидкостях», J. Magn. Res., 130, 18–26 (1998).

    11

    X. Tang and A. Benesi, ‘A

    13

    C Исследование спин-решеточной релаксации влияния

    заместителей на вращательную диффузию твердых тел в растворе хлорида метилена

    и в твердом Государство // Журн. Физ. Chem., 98, 2844–7 (1994).

    12

    р.Дж. Виттеборт, М. Г. Уша, Д. Дж. Рубен, Д. Э. Веммер и А. Пайнс,

    «Наблюдение за молекулярной переориентацией во льду под действием протонного и дейтериевого магнита

    », J. Am. Chem. Soc., 110, 5668–71 (1988).

    13

    А. Вайс и Н. Вейден, «Дейтронный магнитный резонанс в кристаллах

    гидратов»; стр. 149–248 в «Достижения в области ядерного квадрупольного резонанса», том 4,

    Под редакцией Дж. А. С. Смита. Heyden, London, 1980.

    14

    L.У. Ривз, «Исследование воды в кристаллах гидрата с помощью ядерного магнитного резонанса

    »; стр. 193–234 in Progress in NMR Spectroscopy, Vol.4, EditedbyW.

    Эмсли, Дж. Фини и Л. Х. Сатклифф. Pergamon, Oxford, 1969.

    15

    Т. М. Киршген, М. Д. Цейдлер, Б. Гейл и Ф. Фуджара, «Исследование Deuteron NMR

    частей I и II гидрата тетрагидрофурана клатрата», Phys. Chem. Chem.

    Phys. 2003. Т. 5. С. 5243–52.

    16

    А.J. Benesi, MW Grutzeck, B. O’Hare и JW Phair, Room-Temper-

    ature Iceike Water in Kanemite Detected by

    2

    H ЯМР T

    1

    Relaxation, Langmuir ,

    21, 527–9 (2005).

    17

    Дж. Ху, X.-d. Сяо, Д. Ф. Оглетри и М. Салмерон, «Визуализация образования конденсата

    и испарения молекулярно тонких пленок воды с разрешением в нанометре

    », Science, 268, 267–9 (1995).

    18

    М.Оделиус, М. Бернаскони и М. Парринелло, «Двумерный лед

    , адсорбированный на поверхности слюды», Phys. Rev. Lett., 78, 2855–8 (1997).

    19

    М. Салмерон и Х. Блум, «Структура и свойства пленки льда и воды

    Интерфейсы в равновесии с паром», Surf. Rev. Lett., 6, 1275–81 (1999).

    20

    Д. Б. Асей и С. Х. Ким, «Развитие структуры слоя адсорбированной воды

    на оксиде кремния при комнатной температуре», J. Phys.Chem. Б., 109, 16760–3 (2005).

    21

    Э. Хендерсон и Дж. Э. Бейли, «Листовая структура силиката кальция

    гидратов», J. Mater. Наук, 23 (1988), с. 501–8.

    22

    Т. К. Кинг, К. М. Добсон и С. А. Роджер, «Hydration of Tricalcium

    Silicate with D

    2

    O,» J. Mater. Sci. Lett., 7, 861–3 (1988).

    23

    Дж. К. Хиндман, А. Дж. Зилен, А. Свирмицкас и М. Вуд, «Процедура релаксации

    в воде.Спин-решеточная релаксация дейтрона в D

    2

    O и кислорода-17 в

    H

    2

    17

    O, ’’ J. Chem. Phys., 54 (1971), 621–34.

    24

    К. П. Линдси и Г. Д. Паттерсон, «Подробное сравнение Вильямса-

    Ватт и функций Коула-Дэвидсона», J. Chem. Phys., 73, 3348–57 (1980).

    25

    Ж.-П. Корб, Л. Монтейлхет, П. Дж. Макдональд и Дж. Митчелл, «Микроструктура

    и текстура гидратированных материалов на основе цемента: метод лаксометрии с циклическим повторением протонного поля

    », Cem.Concr. Res., 37, 295–302 (2007).

    26

    L. J. Struble, W.-G. Лей, «Реологические изменения, связанные с схватыванием цементной пасты

    », Adv. Джем. На основе материалов, 2, 224–30 (1995).

    27

    R. C. Weast ed. Справочник по химии и физике, 53-е издание, CRC Press,

    Cleveland, 1972.

    28

    C. Stadelmann, R. Trettin, W. Wieker, and M. Ramm, «Исследования гидратации

    Ca

    3

    SiO

    5

    по измерениям адсорбции криптона и ESCA, »

    Cem.Concr. Res., 15, 145–50 (19 85). &

    6 Журнал Американского керамического общества — O’Hare et al. Vol. ]], №]]

    Силикат с поправками против активированного угля

    Активированный уголь удаляет ртуть из дымовых газов путем адсорбции ртути, что означает, что адсорбированная ртуть также десорбируется. Это верно независимо от того, является ли активированный уголь бромированным или нет.

    По этой причине использование активированного угля ограничено, и улавливание ртути из дымовых газов прекращается, когда скорость десорбции достигает скорости адсорбции.

    Что еще более важно, когда летучая зола утилизируется в отстойниках или свалках, особенно если ее не утилизируют на закрытых и контролируемых свалках, ртуть будет продолжать выщелачиваться из углерода в летучей золе до тех пор, пока уровень ртути в золе не станет таким же чистым. как грунтовые воды, таким образом выпуская всю захваченную ртуть в местные водные пути.

    Это серьезная проблема, потому что единственный значительный путь, посредством которого ртуть может воздействовать на окружающую среду и здоровье человека, — это осаждение в отложениях на мелководье, где она превращается микроорганизмами в чрезвычайно токсичную форму ртути, метилртуть. .

    Когда это происходит, метилртуть может легко биоаккумулироваться по пищевой цепочке в рыбе, которую мы едим, особенно в таких хищных рыбах, как тунец.

    Следовательно, активированный уголь имеет следующие проблемы:

    • Активированный уголь (даже если бромированный) ограничен до низкого уровня использования, обычно <0,2%
    • Ртуть, захваченная активированным углем, будет выщелачиваться в прудах и на свалках, таким образом,
    • Усиливает воздействие ртути на здоровье и окружающую среду, чем ее не улавливание.
    • Министерство энергетики США опубликовало данные о выщелачивании ртути из летучей золы с активированным углем или без него.
    • Активированный уголь обычно предотвращает использование летучей золы в бетоне из-за негативного воздействия углерода на свойства бетона.
    • Однако, когда в бетон использовали золу с активированным углем и ртутью, исследования показали, что ртуть выщелачивается из бетонных конструкций, таких как здания и мосты.

    Силикаты с поправками, с другой стороны, реактивно захватывают ртуть в форме сульфида ртути, который является наиболее стабильной формой ртути в окружающей среде.После того как силикаты с поправками улавливают ртуть в форме сульфида ртути (HgS), она не будет выщелачиваться или выделяться из частиц силиката с поправками.

    Из-за этой разницы:

    • Силикаты с поправками способны обеспечить очень высокое использование сорбента, более 95% и даже почти 100% использование продукта в системах, которые обеспечивают длительное время контакта, таких как сухие скрубберы и циркулирующие сухие скрубберы.
    • Силикаты с поправками не нуждаются в окислении ртути для ее улавливания, как того требуют активированный уголь и мокрые скрубберы. Следовательно, галогениды не нужны.
    • Силикаты с внесенными в него поправками делают ртуть, захваченную в форме HgS, полностью стабильной, а летучую золу можно использовать для захоронения отходов, в качестве наполнителя дорог, для использования в бетоне или для других целей, и
    • Ртуть НЕ будет выщелачиваться из силикатов с поправками в летучей золе, используемой в бетоне для строительства зданий, мостов, школ, библиотек или других сооружений.

    Разделение благородных газов между металлом и силикатом под высоким давлением на JSTOR

    Абстрактный

    Измерения распределения благородных газов (гелий, неон, аргон, криптон и ксенон) между силикатным расплавом и расплавом железа под давлением до 100 килобар показывают, что коэффициенты распределения намного меньше единицы и что они систематически уменьшаются с увеличением давления.Результаты показывают, что ядро ​​Земли содержит лишь незначительное количество благородных газов, если разделение ядра происходило в условиях равновесия.

    Информация о журнале

    Science, основанный Томасом А. Эдисоном в 1880 году и издаваемый AAAS, сегодня является крупнейшим в мире общенаучным журналом с тиражом. Издается 51 раз в год, журнал Science известен своими высоко цитируемыми, рецензируемыми научными работами, своей особой силой в дисциплинах наук о жизни и отмеченным наградами освещением последних научных новостей.Интернет-издание включает в себя не только полный текст текущих выпусков, но и научные архивы, относящиеся к первому изданию Эдисона в 1880 году. В журнале Science Careers, в печатном и в Интернете, публикуются соответствующие статьи о карьере, которые публикуются еженедельно, тысячи объявлений о вакансиях обновляются несколько раз в неделю. неделя и другие услуги, связанные с карьерой. В интерактивном научном мультимедийном центре представлены научные подкасты, изображения и слайд-шоу, видео, семинары и другие интерактивные функции. Для получения дополнительной информации посетите www. sciencemag.org.

    Информация об издателе

    AAAS, основанная в 1848 году, превратилась в крупнейшее в мире междисциплинарное научное общество, насчитывающее почти 130 000 членов и подписчиков. Миссия «продвигать науку, технику и инновации во всем мире на благо всех людей» вывела организацию на передний план национальных и международных инициатив. Глобальные усилия включают программы и партнерства по всему миру, от Азии до Европы и Африки, а также обширную работу в области прав человека с использованием геопространственных технологий для подтверждения нарушений.Программы по науке и политике включают в себя крупный ежегодный форум по политике в области науки и технологий, стипендии в рамках политики в области науки и технологий в Конгрессе США и правительственных учреждениях, а также отслеживание финансирования США исследований в области НИОКР. Инициативы в области естественнонаучного образования заложили основу для обучения на основе стандартов и предоставляют учителям инструменты поддержки в Интернете.
