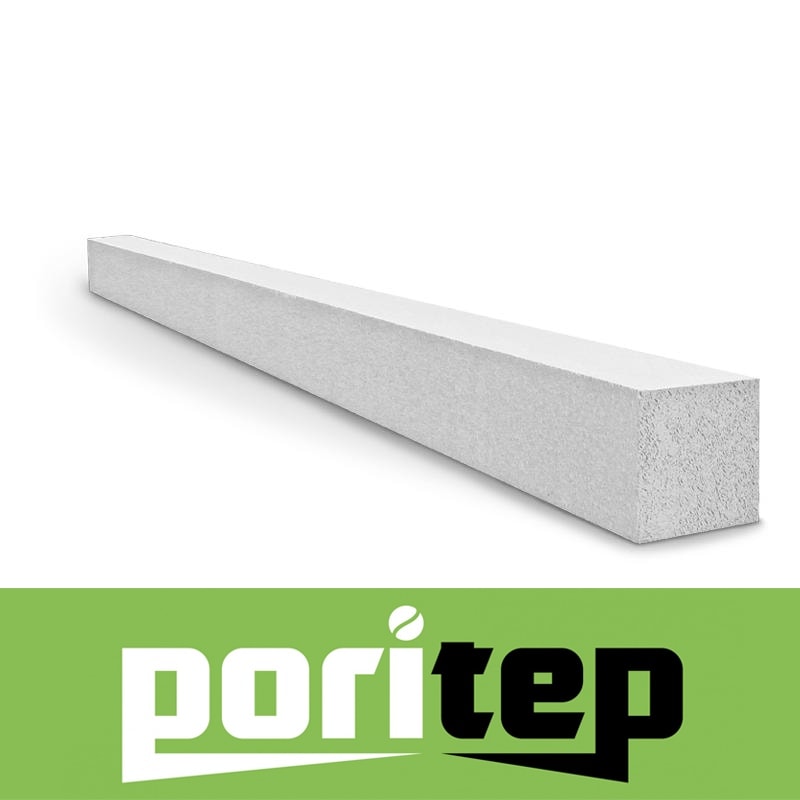

Перемычки из газобетона

Для перекрытия световых и дверных проемов, а также стен применяются несущие армированные перемычки. Марка плотности газобетонных перемычек H+H равна D700.

Несущие армированные перемычки в газобетонных стенах нужны для того, чтобы увеличить их несущую способность. Помимо этого они обеспечивают дополнительную теплоизоляцию и, в отличие от перемычек из железобетона или кирпича, не создают мостиков холода.

Преимущества

Готовые армированные премычки из газобетона обладают рядом преимуществ:

• Упрощение строительства. Перемычки можно монтировать вручную, не используя кран.
• Отсутствие монтажных петель. Не нужно делать углубления в соседних с перемычкой блоках.
• Небольшой вес по сравнению с железно-бетонными перемычками. Благодаря этому решаются проблемы, связанные с транспортировкой и распределением нагрузки от перемычки.
• Удобство в эксплуатации. По толщине и высоте перемычки абсолютно идентичны газобетонным блокам.
• Низкая себестоимость. Газобетонные перемычки можно приобрести у нас по выгодной цене.

Физико-механические и теплотехнические характеристики
Марка по плотности	D700
Нормируемая объемная плотность, [кг/м3]	700±25
Коэффициент теплопроводности в сухом состоянии λ0 [Вт/(м×С)]	0,18
Усадка при высыхании, [мм/м], не более	0,5
Марка по морозостойкости	F50



Транспортно-погрузочные характеристики Перемычки поставляются на палетах. Виды палет приведены в таблице.
Толщина перемычки, мм	Количество перемычек на одной паллете
100	40
150	28
200	20
250	16



Номенклатура

Ширина перекрываемого проема в несущих стенах, мм	Ширина перекрываемого проема в ненесущих стенах, мм	Размеры перемычки, мм			Вес одной перемычки, кг	Несущая способность, кН/м. п.
		Длина	Толщина	Высота
1250	1520	1750	100*	250	40	2
			150	250	63	15
			200	250	82	15
			250*	250	100	15
1500	1770	2000	100*	250	46	2
			150	250	71	15
			200	250	93	15
			250*	250	115	15
1750	2020	2250	100*	250	51	2
			150	250	82	15
			200	250	107	15
			250*	250	132	15
2000	2270	2500*	200	250	119	15
			250	250	146	15

* Позиция доступна под заказ

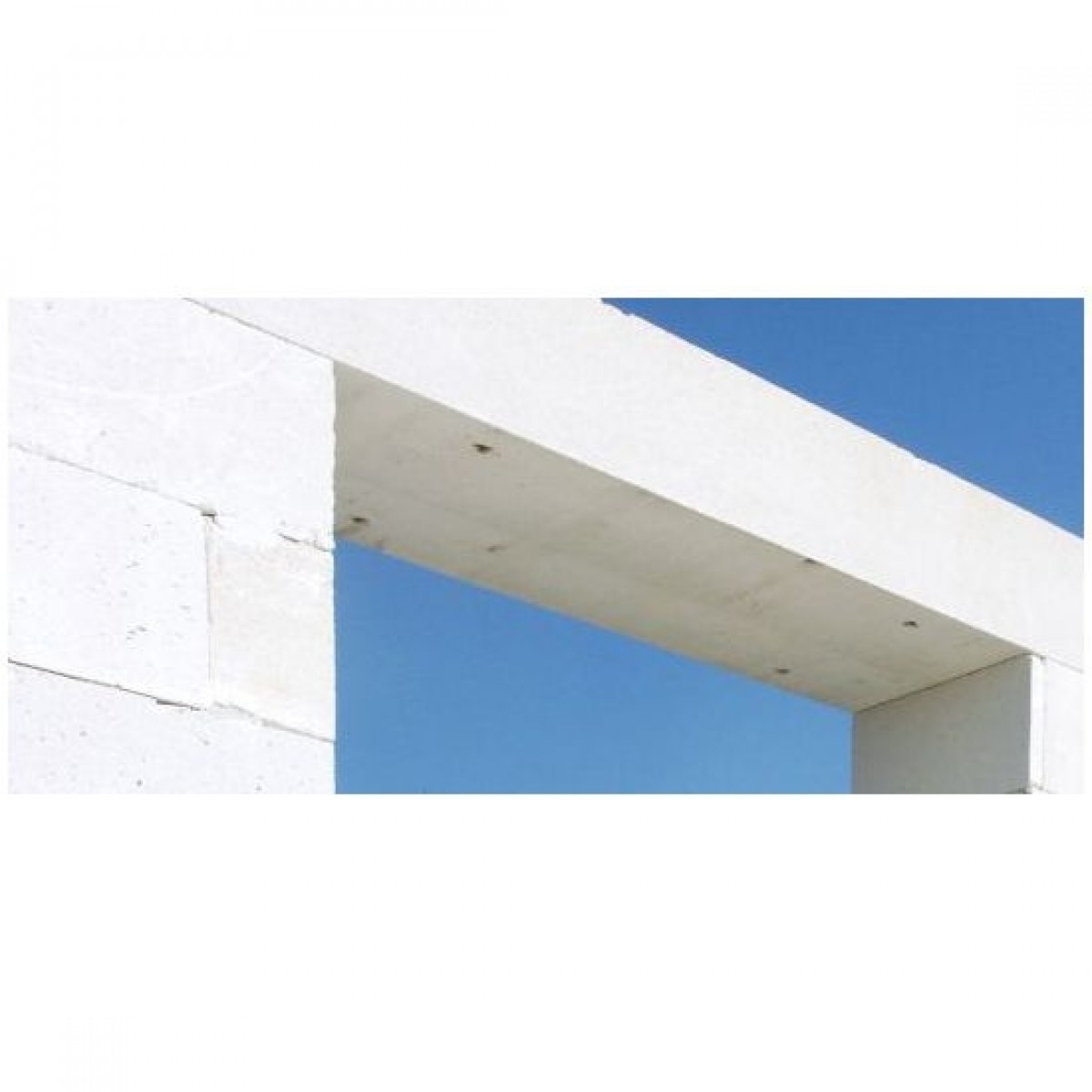

Варианты устройства перемычек в стенах толщиной более 250 мм





Армированная газобетонная перемычка — Favorit-TK.

ru

Армированная газобетонная перемычка
При строительстве домов и построек из газобетона рационально применять армированные перемычки, которые, в сравнении с железобетонными перемычками, проще в исполнении.
В своих проектах, с целью экономии финансов и времени для возведения газобетонных конструкций, мы очень часто применяем такое конструктивное решение.
Как правильно сделать армированные перемычки в газобетонных стенах?
Сооружая наружные газобетонные стены, строители всегда стремятся избавиться от «мостиков холода» в уровне перемычек. Поэтому монолитные или сборные железобетонные перемычки из тяжелого бетона следует утеплять. Для этого либо в качестве несъемной опалубки используют теплоизолирующие U-образные газобетонные блоки (дорогостоящие и весьма хрупкие при перевозке и монтаже элементы), либо, после снятия съемной опалубки при наружной отделке строения, утепляют брусковую перемычку плитными утеплителями. Следует подчеркнуть, что такие мероприятия достаточно дорогостоящие и не всегда оправданы.
В отличие от железобетонных, армированные перемычки имеют важное достоинство: их не нужно утеплять, так как стальные армирующие элементы расположены вдоль перемычки и не создают «мостиков холода».
Армированные перемычки можно использовать для дверных и оконных проемов шириной до 1,2 м.
Наилучшим образом, если над подобными перемычками будет расположен монолитный железобетонный пояс, который распределит давление от конструкций междуэтажных перекрытий на стены здания. В случае непосредственного сосредоточенного опирания на армированную перемычку балочных конструкций, необходимо армирование перемычки выполнять строго по расчету. Такой расчет может выполнить опытный инженер-конструктор.
Чем армировать перемычки?
стержневой арматурой периодического профиля (арматура классов: А-III; А400С, А500С) диаметром 8, 10 и 12 мм, см. фото 1а;
жесткой арматурой из стальных уголков (63х5; 63х6; 75х5; 75х6 мм)
стержневой арматурой и стальными уголками (комбинированный вариант)
Элементы армирования перемычек следует заводить за пределы проема (на простенки) не менее чем на 350 мм с целью их анкеровки в стены и надежного опирания перемычки на простенки.
Порядок возведения армированной перемычки в газобетонной кладке
Армированные перемычки изготавливают в такой последовательности:
Выполняется кладка газобетонных стен до уровня перемычек.
Устанавливается съемная опалубка, которую можно выполнить из деревянного бруса или щита (дощатого, из фанеры или OSB плиты).
Подготовка армирующих элементов: заготовка элементов нужной длины, их укладка в проектное положение (при использовании уголков выполняется их грунтовка или окрашивание эмалью).
Выполнение штроб в газобетонных блоках,
Нанесение клея в штробы и установка газобетонных блоков в проектное положение
Снятие опалубки. Обычно опалубку снимают спустя 1,5…2 недели после изготовления перемычки.
Элементы из уголка оштукатуриваются цементно-песчаным раствором по металлической сетке (применяются просечно-вытяжной лист или тканная штукатурная сетка).
Удачного вам возведения армированных перемычек. Надеюсь наши советы вам помогут сэкономить на стройке кучу денег.
