Габионы – это стильные элементы декора дачного участка, которые, помимо украшения территории, выполняют разные функциональные задачи. Они выступают в роли природного ограждения, фиксируют русла рек, ручьев, укрепляют склоны. Собрать такое сооружение своими руками совсем не сложно, с работой вполне могут справиться две пары умелых рук, при условии отличного настроения, а также настроя на классный результат. Габион – это яркий пример дизайнерской задумки, простота внешнего вида которой придает целой картинке богатый, неординарный, современный вид. Говоря простым языком – это сетчатая конструкция, внутрь которой помещают природный наполнитель. В его роли чаще всего выступает камень, реже дерево или другие элементы.

Содержание:

•  Что это такое
• Преимущества использования в ландшафтном дизайне
• Виды сооружений
  • 1. Коробчатые сооружения «Джамбо»
  • 2. Плоские конструкции «Матрас рено»
  • 3. Цилиндрические «Мешки»
  • 4. Декоративные конструкции
• Для чего применяют габионы
• Что нужно учитывать перед началом постройки
• Какие понадобятся материалы и инструменты
• Как засыпать наполнитель
• Сборка сооружения своими руками
  • • Габион из сетки: пошаговая инструкция
  • ФОТОГАЛЕРЕЯ

 Что это такое

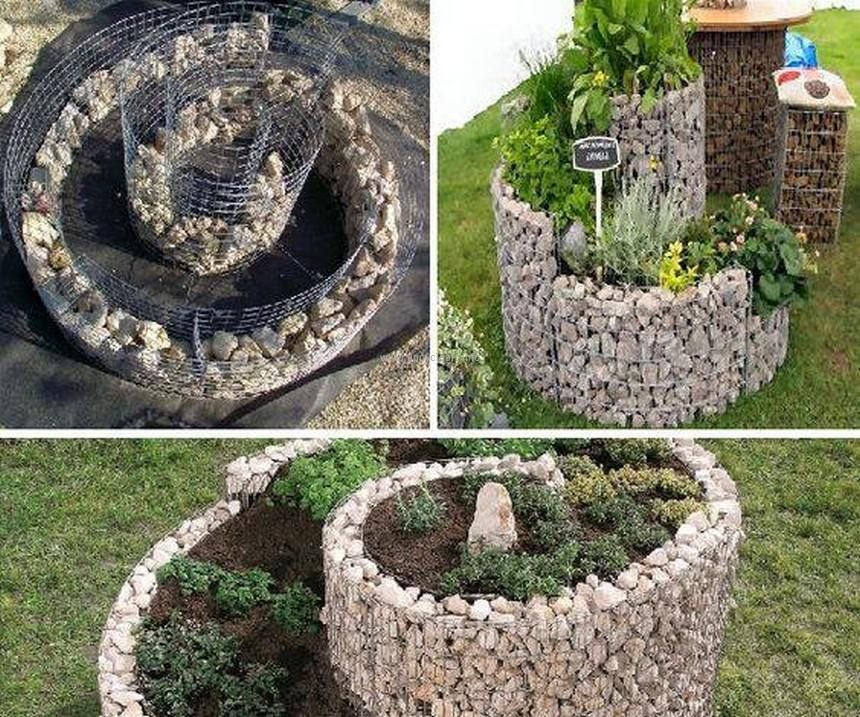

Пример оформления клумб

Габионы – это объемные каркасные сооружения с четкой геометрической формой, выполненные из металлической сетки или арматуры, заполненные разным наполнителем. Само название «gabbia» в переводе с итальянского языка переводится как «клетка». Существует несколько видов конструкций, для каждой из которых используется собственная техника возведения.

Главный компонент габионной группы, от которого зависит ее устойчивость, прочность, а также, внешний вид – это наполнитель. Какие материалы могут выступать в его роли?

• Щебень
• Сланец
• Гранит
• Битый кирпич
• Булыжник
• Базальт
• Песчаник
• Галька
• Деревянные поленья
• Металлические обрезы, куски труб
• Черепица
• Цветочные вазоны
• Металлические банки
• Пластиковые бутылки и коробки
• Цветные стеклянные камешки
• Искусственный камень и др.

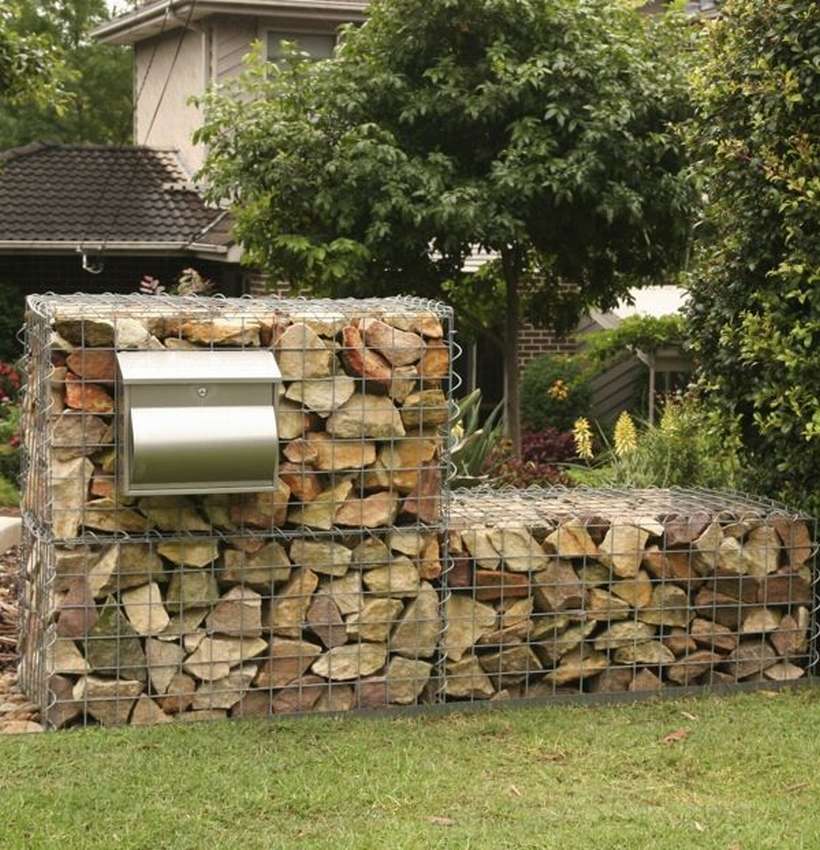

Такая изгородь выглядит натурально, эффектно

Обратите внимание, чем легче наполнитель, тем прочнее, крепче должна быть клетка.

Материал подбирают по цвету, виду, размеру, причем, важно, чтобы единица наполнителя была на 60% крупнее, чем размер клетки каркаса. Металлическая сетка, из которой изготавливают стенки сооружения должна быть изготовлена методом двойного кручения, покрыта антикоррозийным составом, иметь толщину не 4 мм. Ячейки могут быть квадратные, прямоугольные, в форме шестигранника.

Чтобы сооружение было устойчивым, жестким, перед укладкой наполнителя внутрь помещают каркас из арматуры. Это обязательно, если вы монтируете высокую изгородь, укрепительную конструкцию или декоративный садовый элемент сложной геометрической формы. Учитывайте, что со временем произойдет усадка и уплотнение каменной кладки, поэтому без жесткой основы габион может начать разрушаться или искривляться.

Читайте также: Ограждение для клумбы | ТОП-17 Идей для создания и обустройства заборчиков своими руками (80+ Фото & Видео) +Отзывы

Преимущества использования в ландшафтном дизайне

Надежная укрепляющая конструкция

Габионы сегодня как нельзя востребованы, популярны. Рассмотрим достоинства этих сооружений:

Читайте также: Как закалить металл в домашних условиях? | Всего за 10 минут превращаем обычный инструмент ? в суперпрочный!

Виды сооружений

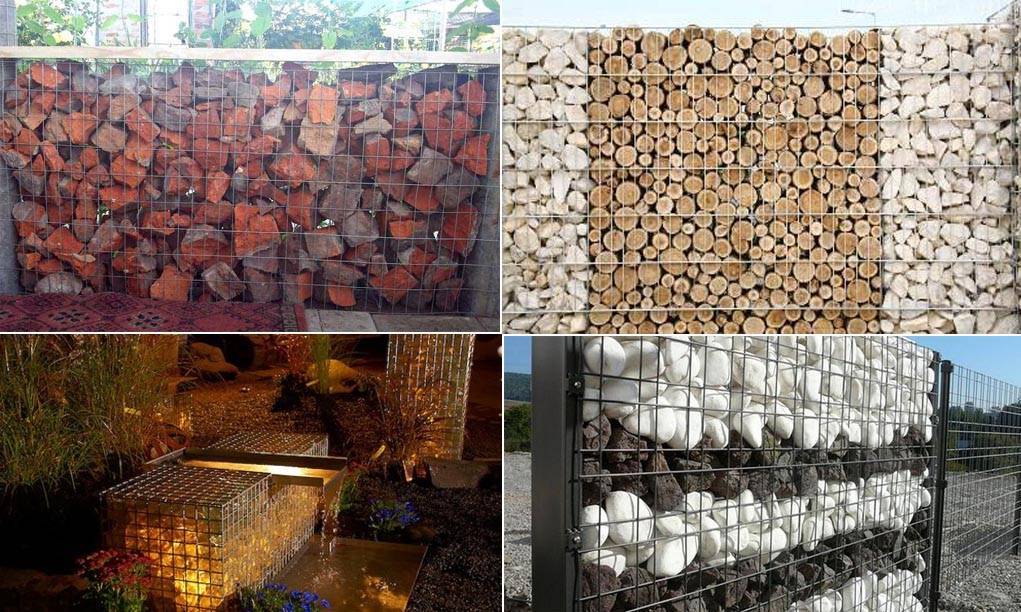

Интересный декор с поленьями и свечами

Существует несколько видов, у каждого из которых своя сфера применения.

1. Коробчатые сооружения «Джамбо»

Сварная система вида «Джамбо», укрепляющая насыпь автомагистрали

Коробчатые сооружения «Джамбо»

Самые популярные конструкции, которые напоминают коробы или прямоугольные ящики, наставленные друг на друга. Если сооружение слишком длинное, внутрь короба обязательно помещают перегородки (диафрагмы), примерный шаг – 1 метр. Такое габионное ограждение изготавливается из мягкой сетки, или из стальных прутов, сваренных в форме клетки.

Первую прикрепляют к жесткому каркасу, а второй сам обладает достаточной жесткостью. Тип «Джамбо» хорошо подходит для монтажа забора, ограды, подставок под стол или скамью, лестницы, подпорки. Он предполагает равномерное распределение нагрузки, прочность, а четкость формы является залогом эстетической привлекательности.

2. Плоские конструкции «Матрас рено»

Так выглядит матрасная разновидность

Плоские конструкции «Матрас рено»

Их очертания напоминают матрас – прямоугольные, широкие, низкие (до 35 см). Внутрь клетки для равномерного распределения нагрузки помещают диафрагмы. «Матрасы рено» изготавливают из жесткой оцинкованной проволоки.

3. Цилиндрические «Мешки»

Цилиндрический вид

Цилиндрические «Мешки»

Габион напоминает сосиску, ввиду своей формы в нем отсутствуют ребра жесткости и перегородки. Он более гибкий, податливый, что удобно для придания необычных очертаний. Мешки можно укладывать на неровном рельефе, не опасаясь за неравномерное давление на почву.

4. Декоративные конструкции

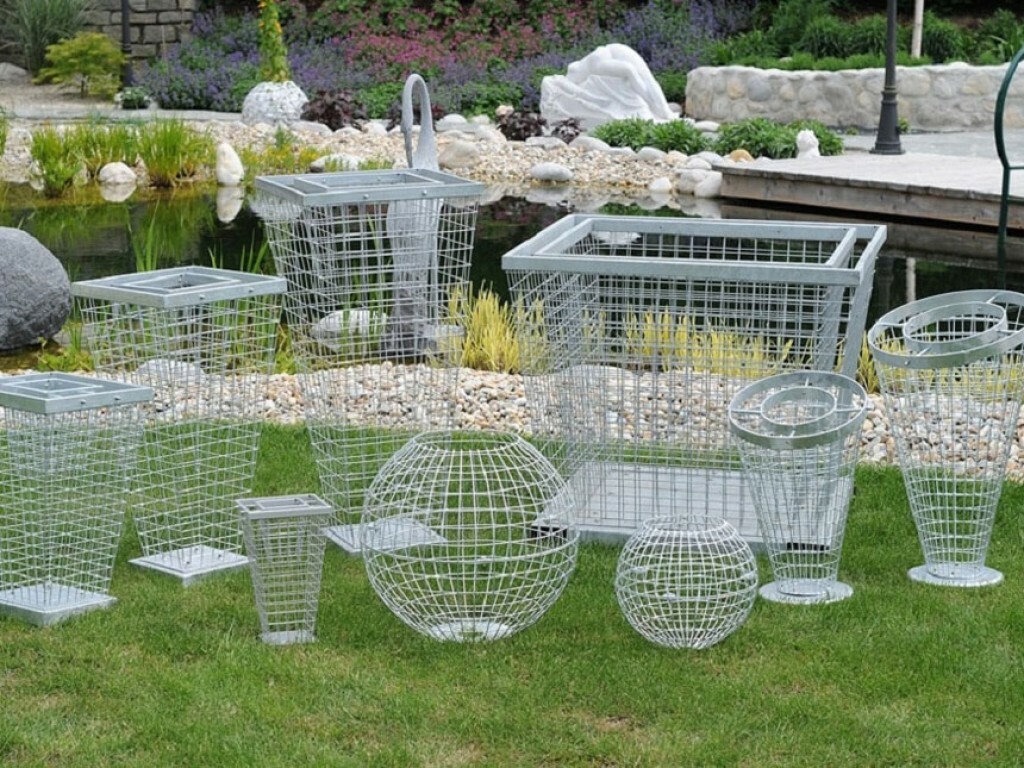

Декоративные сетчатые каркасы продаются в готовом виде

Декоративные конструкции

Их создают для украшения участка, придания ему изюминки, самовыражения. Чаще всего из габионов создают причудливые лабиринты, клумбы, скамейки, заборы, садовые фигуры. Для последних изготавливают сварной каркас из толстой проволоки, а для остальных элементов можно приобрести листовую металлическую сетку и укладывать ее в нужном направлении.

Читайте также: Как избавиться от пней спиленных деревьев ?. Превращаем пни в труху!

Для чего применяют габионы

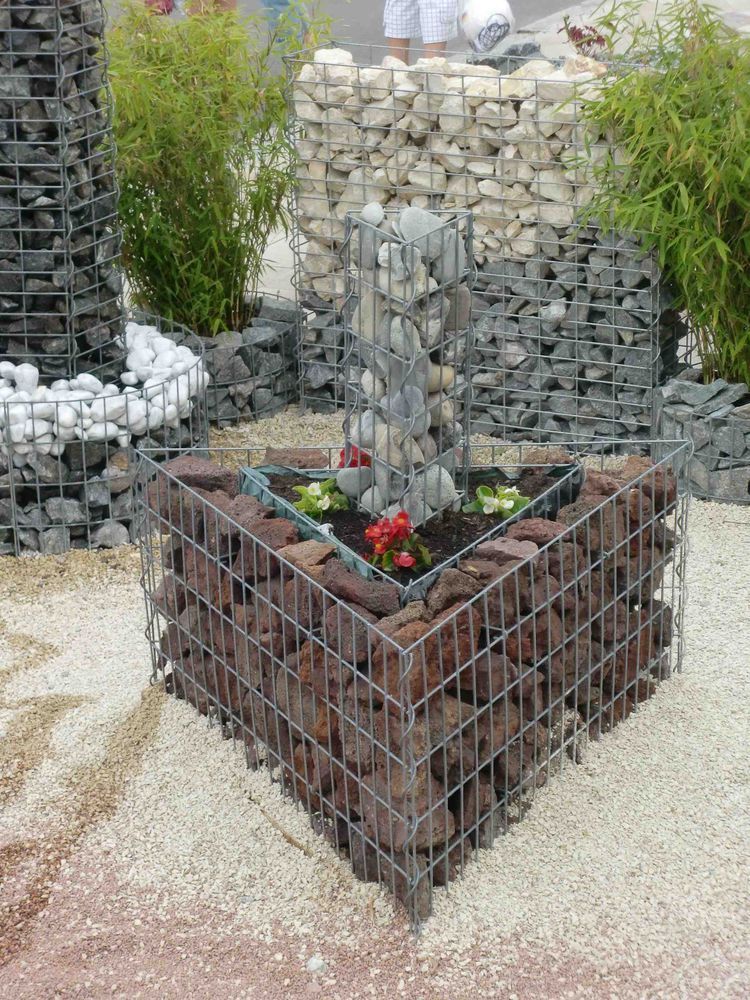

Простой дизайн, без лишних деталей

Сфера их использования абсолютно не ограничена применением в ландшафтном дизайне. Первоначально такие конструкции выступали в качестве ограждений, которые надежно защищали солдат, а также орудия на поле боя. Позже их стали применять в промышленности, укреплять берега рек, железнодорожные, автомобильные насыпи, дно русла, делать изгороди, защищать трубопроводы.

Сегодня габионы используются для следующих целей:

• Установка подпорок на холмах, наклонных участках;
• Фиксация морского, речного дна, или берега;
• Защита трубо и газопроводов;
• Армирование склонов и откосов;
• В ландшафтном дизайне: для обрамления клумб, фонтанов, разделения участка на зоны, установки парапетов, лестниц, изгородей;
• «Матрас рено» можно уложить на дно искусственного водоема на загородном участке – вода гораздо дольше будет оставаться чистой;
• Для защиты от селей, оползней, камнепадов, схода лавины;
• Для изменения направления течения;
• Для создания каменного фундамента для устройства газонов;
• Габионная техника используется для создания садовых фигур

  Читайте также: Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Что нужно учитывать перед началом постройки

Подготовьте материалы, инвентарь, выполните четкие замеры

Габионная группа должна быть прочной, устойчивой, безопасной, эстетически красивой. Чтобы соответствовать этим критериям, важно выполнить следующие действия:

  Читайте также: Дачный туалет: устройство, пошаговая инструкция для строительства своими руками | 40+ Фото & Видео

Какие понадобятся материалы и инструменты

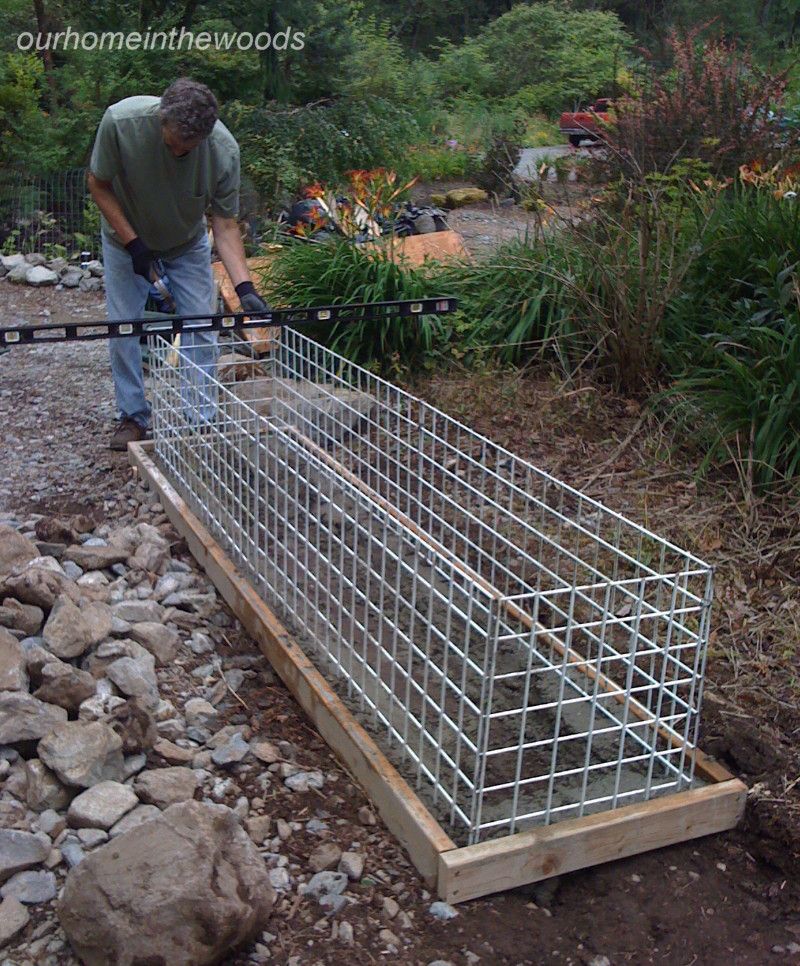

Процесс сборки контейнера-клетки

Приготовьте простой инвентарь:

• лопата
• монтировка
• плоскогубцы
• молоток
• ножницы по металлу
• анкеры
• проволока
• механический степлер
• нить для разметки
• строительный уровень
• сварочный аппарат (если собираетесь работать с клеткой из арматуры, скреплять ячейки проволокой будет нецелесообразно)

Готовые сетки разных форм для габионов

Материалы:

• Металлическая сетка для формирования корзины
• Если сооружение будет высоким, понадобятся железные стойки (трубы)
• Наполнитель (выбирайте по своему желанию, в соответствии с задумкой)
• Арматура (каркас для жесткости клетки)
• Металлические спирали, проволочные скобки (для скрепления элементов)
• Геоткань (ее подстилают под габион, чтобы предотвратить прорастание растительности, сэкономить количество материала для песочной подушки)

Читайте также: Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Как засыпать наполнитель

Пример творческого подхода к заполнению сетки камнями

Как уже упоминалось выше, хаотичная укладка камней – это неправильный подход. Чтобы ваш габион был прочным и долговечным, придерживайтесь следующих правил:

  Читайте также: Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Сборка сооружения своими руками

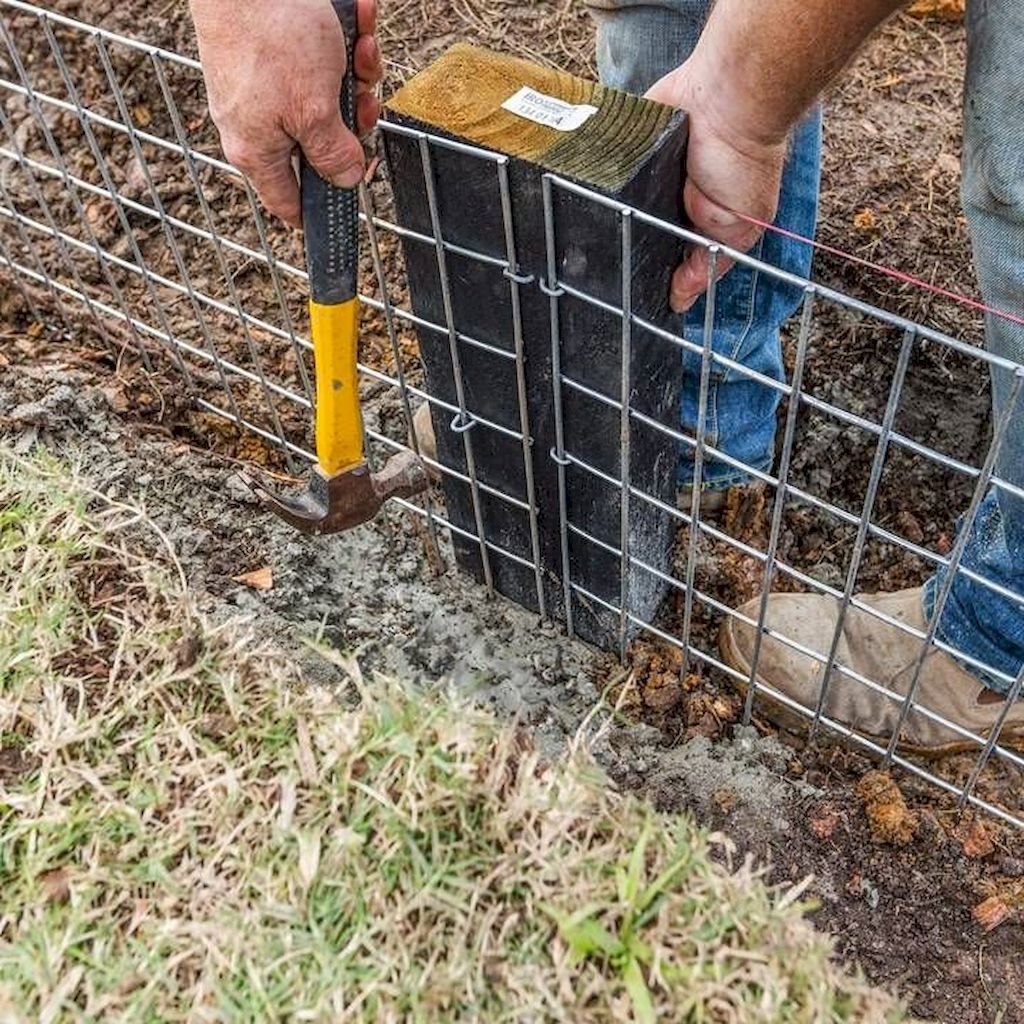

Работайте вдвоем — так процесс пойдет быстрее и веселее

Рассмотрим, как сделать высокий декоративный забор в габионной технике:

• Сначала нужно подготовить место для установки конструкции: площадку расчищают, удаляют растительность
• Далее выполняют разметку с помощью деревянных штыков и нити (шнура)
• По контуру разметки снимают слой грунта толщиной 10-15 см
• Установите по периметру опорные столбы на глубину минимум 0,5 м, закрепите их цементно-песочной смесью (соотношение 1:4). Вертикальность стоек контролируют при помощи строительного уровня
• Выждите неделю, чтобы опорные столбы надежно зафиксировались в грунте
• Теперь засыпьте траншею песком, а внутрь песочной подушки уложите геоткань
• Отдельно на открытой местности выполните раскрой металлической сетки по заранее просчитанным размерам
• Теперь можно приступать к сборке корзины и сшиванию ее краев
• Сначала уложите нижнюю часть или дно, затем боковые стороны. Все грани соединяются металлическими скобами или спиралевидной проволокой
• Вставьте внутрь по всей длине диафрагмы жесткости, их фиксируют той же проволокой
• Когда каркас будет готов, проверьте его устойчивость – ничего не должно шататься или болтаться
• Заполните внутреннее пространство выбранным наполнителем
• Верхнюю крышку закрывают позже, после окончательной усадки камня. На данном этапе можно выполнить простую проволочную стяжку зигзагообразным методом

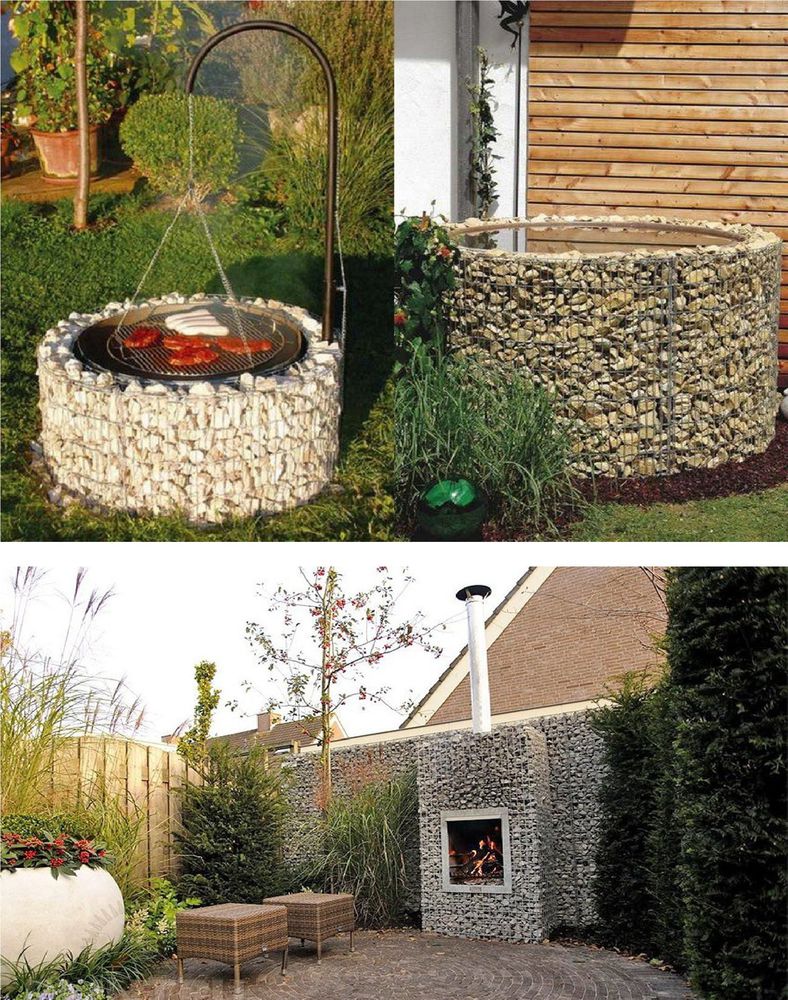

Габион в ландшафтном дизайне

Если вы изготавливаете из габионов декоративную деталь, например, садовую скамью, основание стола, лестницу, в этом случае можно пропустить пункты с установкой опорных стоек, подготовкой фундамента. Если ваш забор будет очень широким (более 0,5 м), фундамент также не понадобится – такая конструкция будет слишком тяжелой, и сама по себе никуда не денется.

Приведенная инструкция применима для создания и других габионных сооружений для декора загородной придомовой территории – самое главное придерживаться очередности этапов.

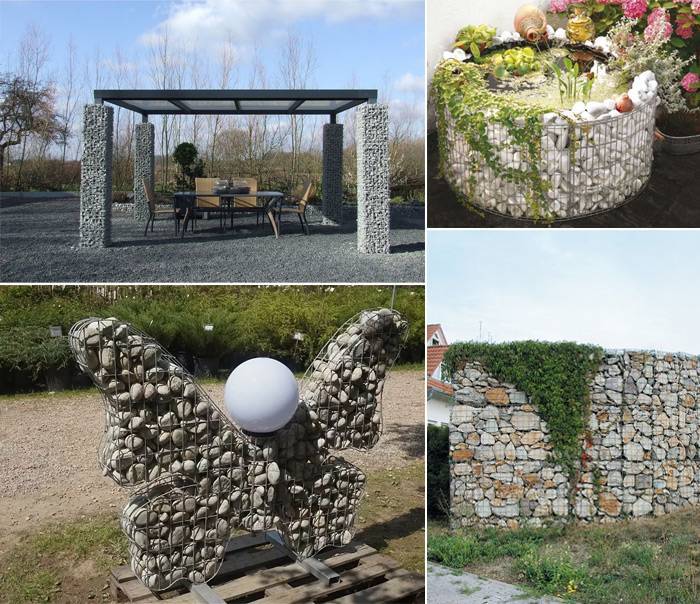

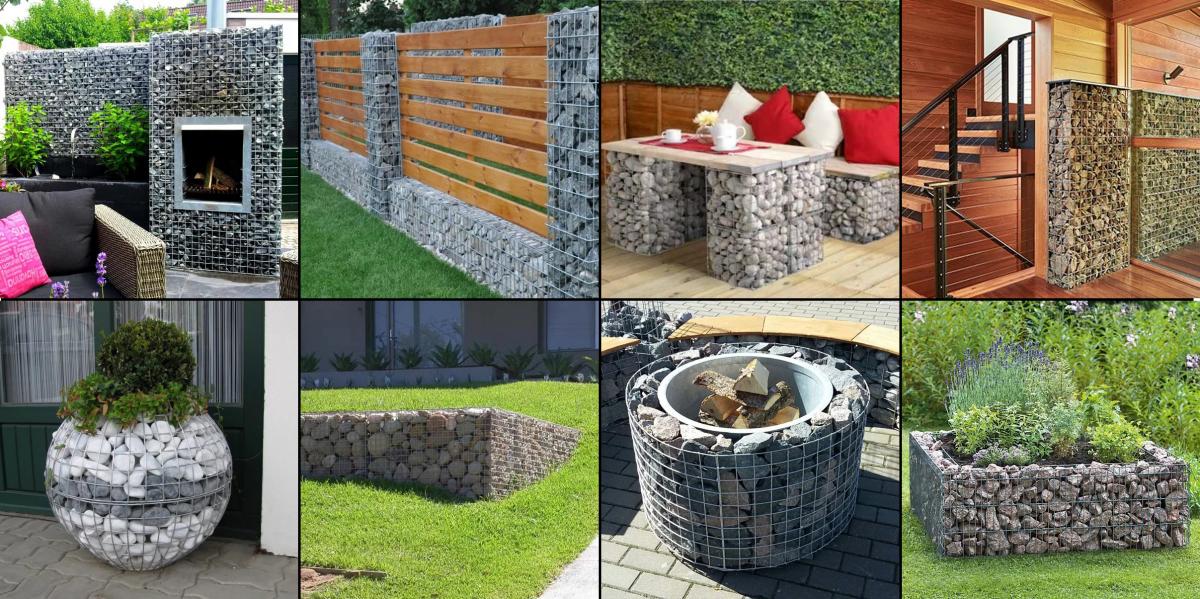

Идеи для вдохновения

Изготовление габионов вручную, без привлечения специалистов – занятие вполне осуществимое для любого умелого мужчины. Такой декор обязательно станет достойной изюминкой вашего сада, ярким элементом, центром любой композиции. Не упустите простую возможность создать уникальный шедевр при минимальных затратах.

К примеру, на видео, приведенном ниже показано, как сделать из габионов высокую клумбу и выполнить эффектную выкладку камня-наполнителя:

Габион из сетки: пошаговая инструкция

Как сделать габионы из сетки своими руками: превращаем дачный участок в уютный уголок, оформленный с дизайнерским вкусом | 120+ Фото & Видео

ФОТОГАЛЕРЕЯ

8.9 Общий балл

Габионы

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

УДОБСТВО

8

ДИЗАЙН

9.5

ОРИГИНАЛЬНОСТЬ

8.5

Рейтинг пользователей: 4.5 (4 Голоса)

что это такое, где применяется, как сделать конструкцию – пошаговая инструкция

В настоящее время существует огромное множество различных ландшафтных решений для декорирования садовых и дачных участков. Практически каждый владелец собственного участка старается украсить его как можно изысканней и необычней, тем более что для этого сейчас существует немало инструментов. Одной из самых последних новинок в сфере ландшафтного дизайна являются габионные конструкции различных форм и размеров.

• Что представляют собой габионы
• Преимущества габионных конструкций
• Основные виды
• Методы установки каркаса габионов
• Где могут применяться габионы
• Какие материалы и инструменты потребуются для создания
  • Материалы
  • Инструменты
• Этапы проектирования
• Пошаговая инструкция
• Как правильно закладывать камни в конструкции
• Наполнители для габионов

Что представляют собой габионы

Сразу стоит сказать, что изначально габионы предназначались для защиты русел водоём и рек, а также для укрепления опорных стен или крутых склонов. Однако данная конструкция нашла своё широкое применение и в ландшафтном дизайне, благодаря чему этот элемент декора успел полюбиться многим владельцам участка.

Габионы – это объёмные сетчатые конструкции, для изготовления которых применяется прочная толстая проволока, являющаяся сдерживающим элементом – каркасом, внутрь которого помещаются тяжёлые природные материалы, например, камни, щебень, галька и т.д. Визуально габион выглядит как огромная клетка. Однако благодаря простоте изготовления данной конструкции ей можно придать практически любую форму и размеры.

Каркас конструкции всегда изготавливается из качественной кручёной проволоки, а сами секции габионов могут иметь разные размеры в зависимости от того, какое дизайнерское решение было принято владельцем участка. Зачастую для придания конструкции более жёсткого и прочного вида для её изготовления используется арматура.

Что касается наполнителя, которыми могут быть заполнены каркасы из проволоки, то они могут иметь совершенно различную форму и состав. Причём каких-то особых требований к данному виду материала нет. Единственное, о чём следует помнить: материал, помещаемый в сетку, всегда должен быть больше на 25 процентов, чем размеры ячеек в каркасе, иначе его содержимое может выпадать из сетки.

Коробы, изготовленные из прочной проволоки, обязательно должны иметь крышку, которая изготавливается из того же материала, что и сам каркас. Если планируется возводить габаритные габионы, то для них изготавливаются дополнительные секции с отдельными перегородками, которые гармонично разделяют монолитную конструкцию. Благодаря такому подходу можно создать прочное и долговечное сооружение, которое надолго будет защищено от деформации и проседания.

Кроме того, крупногабаритные габионы всегда оснащаются дополнительными перегородками, которые предназначены для крепления между собой отдельных секций. Причём материал, из которого изготавливаются данные перегородки, должен быть таким же прочным и качественным, что и материал, из которого изготовлены каркасы. Если проигнорировать это требование, то габионы потеряют свои качественные характеристики и у них значительно сократится срок эксплуатации.

Преимущества габионных конструкций

Для того чтобы убедиться в том, что габионы действительно заслуживают внимания и их можно использовать для украшения участка, следует разобраться в основных преимуществах, которые характерны для данного типа конструкций.

• Габионы очень легко изготавливаются. При этом нет никакой необходимости задействовать сложную строительную технику, дополнительных людей или инструменты. Хотя этот вопрос во многом зависит от габаритов конструкции.
• Габионы не нуждаются в каком-то особом уходе или обслуживании на протяжении всего срока их эксплуатации.
• Сооружение обладает высокой степенью надёжности и долговечности, что достигается благодаря использованию при изготовлении габионов качественных материалов.
• Использование подобных сооружени, по сравнению со многими другими ландшафтными конструкциями позволяют существенно сэкономить на материале и трудовых ресурсах.
• Если соблюдать правила изготовления габионных сооружений, а также использовать качественный материал, они будут иметь предельно долгие сроки эксплуатации – до ста лет включительно. Более того, они никогда не теряют своей привлекательности и аккуратного эстетического вида.
• Отсутствие каких-либо чётких стандартов касательно форм и размеров конструкции, что позволяет создавать сооружения совершенного различных форм, габаритов и сфер применения.
• Несмотря на то что чаще всего их используют в качестве заградительных сооружений, габионы прекрасно пропускать воздух и воду. Благодаря этому достигается максимальный эффект экологичности возводимых сооружений. То есть, постройки никоим образом не оказывают негативного воздействия на растительность, произрастающую на участке, а за счёт отличной проходимости воздуха, обеспечивается нормальный рост зелени.
• Внутренняя часть конструкции никак не фиксируется и остаётся в свободном состоянии, поэтому вероятность увеличения гидростатического давления сводится к минимуму.
• Отличается простотой сборки. Поэтому создать габионы и возвести ландшафтную постройку, может даже один человек.
• Материал, который используется для укладки в секции конструкции, никак не реагируют на просадку грунта. Если это происходит, то камни лишь незначительно меняют своё положение, а конструкция – форму, при этом целостность сооружения остаётся прежней.
• Через конструкцию хорошо прорастает трава и прочая растительность, что придаёт ей уникальности и прочности, не ухудшая при этом качественные характеристики.
• В качестве наполнителя для металлических коробов можно использовать совершенно различные материалы необычных цветов и оттенков, а при необходимости, их можно заменить. Это позволяет создать именно такую композицию, которая позволит гармонично вписаться в общий дизайн любого участка.

Габионные сооружения выступают в роли дренажной системы и подпоры одновременно, что позволяет надолго уберечь грунт от износа и механических повреждений.

Основные виды

Габион может различаться не только по своей форме, размерам и габаритам, но также и по своему функциональному назначению. Существует четыре основных вида конструкций.

1. Чаще всего для изготовления используются нестандартные формы сооружения. Это могут быть какие-либо абстрактные композиции, конкретные формы определённых предметов, животные, композиции геометрических форм и многое другое. Такой вид сооружений превосходно подходит для декоративной отделки участка, поскольку никакой особой функциональной нагрузки не несёт. Во многом форма изделия зависит лишь от фантазии владельца участка.
2. Габион плоской формы, или как его ещё принято называть матрасный, всегда является невысоким плоским изделием с большой шириной. Такая форма строения, как правило, редко используются в ландшафтном дизайне. Её функциональное назначение – опора для других крупных конструкций, укрепление берегов домашнего пруда или подпорка для крутых склонов, находящихся на участке.
3. Коробчатой формы габионы используются не только для облагораживания участков, но и в качестве укрепительного сооружения для береговых скосов и заградительных конструкций. Отличается объёмными габаритами, поэтому для перераспределения нагрузки при изготовлении коробчатых габионов всегда используют специальные перегородки.
4. Последний вид – это цилиндрическая форма конструкции
   . Используется, как правило, в качестве подпорок для дачной мебели или как декоративный элемент для украшения участка.

Размеры декоративных сооружений могут быть совершенно различными, независимо от вида габиона, поскольку тут всё зависит лишь от фантазии хозяина участка и предназначения конструкции.

Методы установки каркаса габионов

Что касается способов монтажа габионов, то существует два типа:

• сетчатый способ установки заключается в скручивании проволоки и закреплении её к основанию, в результате чего получается система с ячейками в форме шестиугольников;
• сварочный метод установки производится путём сварки отдельных секций в зонах их непосредственного пересечения, благодаря чему листы каркаса получаются с ячейками прямоугольной формы. Соединение ячеек производится посредством приваривания спиральной проволоки.

Установкой можно заниматься самостоятельно, поскольку данный процесс не требует каких-то определённых навыков.

Где могут применяться габионы

Область использования конструкций совершенно различна. Кроме того, что габионы эффективно используются в роли опорных или укрепительных сооружений в процессе возведения различных конструктивных объектов, они также нашли своё применение в ландшафтном дизайне.

• Коробчатые конструкции шикарно смотрятся в качестве подпорок для дачной мебели – столы, кресла, скамейки, лавки и многое другое.
• Могут использоваться в качестве фундамента при обустройстве газонов на участках, расположенных на сильных склонах . Благодаря размещению системы на плоскости в выбранном месте, можно получить газон, который никогда не смоется сильными дождями или оползнями.
• Такой декоративный элемент прекрасно вписывается в оформление арок, клумб и фасадов.
• Отлично смотрятся габионы в качестве разделительного сооружения для зонирования участков.
• Системы цилиндрической формы могут хорошо смотреться для оформления цветочных клумб или фонтанов.
• Этот материал эффектно смотрится в роли декоративных элементов для украшения отдельных, например, дорожек, лестниц, арок.
• Из этой конструкции можно сделать любую садово-парковую скульптуру.
• Широко используются габионы для создания каменных садов и ограждений для газонов.
• Такой конструктивный элемент, как габион, нередко используется для постройки подпорок и укреплений для фиксации грунта около прибрежных зон на участке.
• Этими конструкциями можно укрепить ангар, поскольку в данном случае габионы будут выступать в роли надёжной подпорной стенки.
• Эти системы можно использовать не только для оформления участков, но ещё и использовать в качестве забора, который будет надёжно ограждать участок от посторонних шумов, пыли и ветра.

Сфера применения габионных сооружений действительна обширна. Здесь важно определиться с тем, в каком именно качестве система планируется использоваться. Исходя из этого, можно будет правильно подобрать размеры и форму конструкции.

Какие материалы и инструменты потребуются для создания

Итак, перед тем как приступить к созданию конструкции, следует подготовить необходимые инструменты и материал.

Материалы

• Понадобится качественная сетка из нержавеющего металла толщиной около 2-8 миллиметров. Толщину необходимо подбирать с учётом целей использования.
• Для качественной фиксации коробов в почве также потребуется приобрести стальные штыри.
• Для придания каркасу габиона жёсткости и прочности может потребоваться арматура.
• Обязательно необходимо приобрести металлические скобы или проволочные спирали, которые потребуются для плотного соединения всех частей сооружения.
• Для уменьшения объёмов используемого насыпного материала при монтажных работах, а также для создания эффекта обратной фильтрации,понадобится геоткань.
• Расчалки нужны будут для выполнения стяжек стенок конструкции.
• И, конечно же, чтобы сделать конструкцию, не обойтись без наполнителя, в роли которого могут выступать различные материалы: камень, строительные отходы, щебень, песчаник, галька и т.д.

Инструменты

• Обязательно будет нужен молоток.
• Лопатка.
• Кусачки.
• Монтировка.
• Отвес.
• Рулетка.
• Анкеры.
• Плоскогубцы
• Для защиты поверхности рук – плотные перчатки.

Иногда может потребоваться сварочный агрегат для сварки отдельных деталей конструкции. Однако он крайне редко используется, поскольку это приводит к коррозии металла, если в качестве каркаса применяется обычная сетка.

Если же процесс изготовления сооружения происходит с использованием арматуры, то сварочный аппарат понадобится в любом случае, так как скрепление частей конструкции посредством спиральной проволоки или скоб не способно обеспечить конструкции должной жёсткости и прочности.

Когда использование сварки нельзя исключить, следует заранее побеспокоиться о том, чтобы швы после окончания работ были покрыты краской, а лучше – антикоррозийным составом. Такой подход поможет уберечь конструкцию.

Этапы проектирования

Перед тем как сделать габионы своими руками, необходимо взять на заметку определённые этапы проектирования сооружения.

• Сначала делаются замеры участка, куда планируется монтировать габионы.
• После этого составляется план расположения конструкции. Делать это лучше всего на бумаге.
• Затем все разметки, составленные на бумаге, переносятся на участок.
• Рекомендуется для каждого отдельного объекта составлять индивидуальные чертежи, особенно если планируется делать крупногабаритные сооружения.
• После этого подбирается подходящий для наполнения коробов материал.
• Также следует произвести предварительный расчёт, сколько понадобится сетки и наполнителя, так как в итоге может оказаться, что материала для сооружения не хватает.

Изготовление габионов может оказаться увлекательным и несложным процессом, но только в том случае, если к нему подойти грамотно.

Пошаговая инструкция

Для того чтобы сделать габионы, потребуется соблюдать чёткую последовательность действий.

1. Первое, что нужно сделать, это расчистить поверхность, на которую будет устанавливаться конструкция. Поэтому вначале необходимо убрать с поверхности все камни, корни и прочие лишние детали. После этого поверхность грунта следует хорошо выровнять и утрамбовать. В зависимости от габаритов сооружения и его конечного веса может потребоваться создание песчаной подушки. Если планируется ставить забор из габионов, то можно сделать небольшой ленточный фундамент.
2. Для того чтобы конструкция не зарастала со временем травой и корнями, от которых в последующем будет крайне проблематично полностью избавиться, нужно по всему периметру сооружения сделать небольшую канавку – не более 15 сантиметров. Затем эта канавка должна накрыться плотной плёнкой, а лучше – геотекстильным материалом, один край которого обязательно подстилается под будущую постройку.
3. После подготовки поверхности необходимо приступить к выбору размеров будущей конструкции. Нужно определить, длину и ширину, чтобы сетку можно было раскроить на нужные куски.
4. После того как сетка будет раскроена, все её части следует скрепить между собой. Для этого сперва выкладывается самая нижняя часть сооружения, затем к ней по очереди присоединяются все боковые стороны при помощи крепёжных элементов – скоб или спиралеобразной проволоки. Сшить все детали каркаса можно с использованием плоскогубцев – это поможет максимально прочно укрепить все части механизма.
5. Если же планируется монтировать габаритные габионы, потребуется использование прочной арматуры. Кроме того, для создания габионов больших размеров потребуется заранее подумать о диафрагмах прочности.
6. Затем изготовленная конструкция заполняется наполнителем до краёв. Делать это следует таким образом, чтобы наполнитель как можно плотней был утрамбован в полученной ёмкости. Далее каркас закрывается сверху фиксирующей крышкой и сшивается проволокой.
7. В том случае если планируется делать высокую конструкцию, например, забор, необходимо все части коробов поэтапно накрывать поверх друг друга. Таим образом, сетка, которая закрывает нижний слой, становится опорой для следующего насыпного слоя.
8. Как только каркас будет заполнен и утрамбован, потребуется произвести его окончательную фиксацию. Для этого нужно будет использовать анкера. Если их нет, то на крайний случай можно использовать железные колья. Главное, чтобы их диаметр не был менее десяти миллиметров.

Вот и всё, габион, изготовленный своими силами, готов. Конечно, это кропотливая работа, требующая усидчивости и терпения. Однако всегда нужно помнить об отличном результате.

Как правильно закладывать камни в конструкции

Для того чтобы избежать последующего смешения камней, следует придерживаться определённых правил укладки.

• Никогда не следует заполнять весь короб сразу, делать это следует постепенно, выкладывая слой за слоем по 15-20 сантиметров для лучшей утрамбовки материала. После выкладки каждого отдельного слоя, его рекомендуется утрамбовывать вручную.
• После того как каркас будет полностью засыпан, необходимо произвести стяжку противоположных стенок сооружения. Для качественной фиксации стенок каркаса необходимо использовать расчалки. Они всегда изготавливаются из проволоки большего диаметра. Что же касается зоны установки расчалок, то она напрямую зависит, от габаритов камней и особенностей устанавливаемого габиона.
• Для очень высоких сооружений более одного метра – обязательно требуется ставить распорки. Сначала в короба засыпается материал – приблизительно на одну треть ёмкости. Затем укрепляются стенки короба специальной проволокой. После чего по новой проделывают те же действия.
• Если габионы небольшой высоты – до пятидесяти сантиметров, достаточно всего один раз сделать распорку.
• Далее короб полностью до краёв наполняется камнями.
• Затем каркас закрывается крышкой, а все боковые стороны крепко стягиваются крепкой проволокой либо металлическими тросами.

При этом следует помнить, что наполнять короб можно только после того, как он закреплен на своём постоянном месте.

Наполнители для габионов

Здесь всё зависит от финансовых возможностей владельцев участков и их фантазии. Каких-либо строгих ограничений в этом плане нет. Поэтому в качестве наполнителя могут использоваться не только камни, но и многие другие материалы:

• галька;
• щебень;
• гранит;
• мрамор;
• базальт;
• песчаник;
• крошеная черепица;
• битый кирпич;
• дерево;
• металлические банки;
• стеклянные бутылки;
• куски труб;
• древесная кора;
• битые стекла;
• разрезанные на небольшие части куски машинных шин и др.

Таким образом, создать уникальное сооружение на собственном участке можно, не прибегая к помощи профессионалов. И если сделать всё правильно, то возведённый габион сможет прослужить не один десяток лет.

Подпорная стена из габионов – Наши домашние проекты

Следите за нашим рассказом о том, как мы построили подпорную стену из габионов.

Наш дом на холме

Наш дом расположен на вершине холма, и подъездная дорога спускается к дому. Из-за отсутствия парковки во дворе из-за однопутной полосы у нас была только небольшая площадь старого, сумасшедшего наклонного асфальта, чтобы припарковать наши две машины. Каждый раз, когда вы открывали дверь, она во что-то упиралась — обычно в ногу или в другую дверь!

Однако у нас была лужайка сбоку от подъездной дорожки, которая была бы идеальным местом для расширения подъездной дорожки и постройки гаража. Однако банку потребуется серьезная подпорная стена.

Если вы хотите посмотреть видео об этом, перейдите на мой канал YouTube —

Лучший тип подпорной стены для нашей ситуации

Итак, какой тип подпорной стены мы должны построить?

Первый вариант, который, я уверен, интересует множество людей, — это стена из плотных блоков или стена из пустотелых блоков, армированная арматурой и бетоном. Однако из-за высоты, которая нам требовалась, необходимо было бы привлечь инженера-строителя, к тому же мы знали, что отделка кирпичом будет дорогостоящей. Рендеринг не подходил, поскольку требовал регулярного обслуживания из-за влажных условий.

Пример подпорной стены из блоков

Я также посмотрел на подпорную стену из железнодорожных шпал, так как они выглядят более естественно и соответствуют ощущениям, к которым мы стремились. Однако в какой-то момент его необходимо будет заменить из-за естественного старения и износа.

Mark’s Sleeper Wall (railwaysleepers.com)

Потом я наткнулся на корзины из габионов. Они были бы идеальными, так как они могли бы быть заполнены тяжелым материалом, иметь полугородской/естественный вид, оставаться проницаемой и не гнить в течение очень, очень, долгого времени.

Будущий образ проекта — подпорная стенка из габионов

Почему я решил сделать это сам!

Мы поговорили с несколькими строителями, но получили ответы от 10 000 до 20 000 фунтов стерлингов (!) за подпорную стену высотой 2 м и шириной 20 м.

Я знал, что могу сделать что-то за меньшие деньги, и ответом стала система подпорных стен из габионов. У нас было много кирпичного щебня, оставшегося от внутреннего ремонта дома, которым можно было бы заполнить габионы. У нас также было место для размещения корзин глубиной 1 м, что дало нам около 8 м полезной подъездной дорожки.

Кирпичный щебень от внутреннего ремонта дома

Какие габионные корзины купить?

Я решил купить габионы на gabionbaskets.co.uk (другое их название — Fine Mesh Metals). У них есть большой выбор, отличная информация по установке и множество тематических исследований, на которые стоит обратить внимание.

Распространенный вопрос: как долго служат габионы? Я обнаружил, что корзины с gabionbaskets.co.uk имеют покрытие Galfan, что означает, что они служат в 4 раза дольше, чем стандартные оцинкованные корзины. Поэтому убедитесь, что вы проверили это, так как некоторые из более дешевых доступных только оцинкованы без дополнительной обработки.

Я сделал макет нашей стены из габионов в Excel и отправил его на сайт gabionbaskets.co.uk, где мне смогли рассчитать стоимость. Это включало усиленную 4-миллиметровую переднюю поверхность на каждом габионе (чтобы уменьшить любую выпуклость), шнуровую проволоку, разделительные панели для декоративного камня и спиральные спирали для облегчения передних соединений. Спиральные спирали более заметны, чем проволока для шнуровки, но я думаю, что они придают каждой корзине красивый, обрамленный вид.

Макет корзины из габиона в Excel

Подготовка места для габионной подпорной стены

Как и в любом проекте «Сделай сам», планирование и подготовка места являются наиболее важными этапами всего процесса. Мы наняли человека и его экскаватор, чтобы убрать пни и вырубить берег вдоль линии нашей границы. Весь верхний слой почвы был удален, пока мы не достигли твердой, твердой земли. Фундамент из габионов может представлять собой слой уплотненного хардкора толщиной 100-200 мм. Или в нашем случае мы достигли слоя кремня и мела, который был достаточно прочным.

Фундамент под габионную подпорную стенку

Используя спиртовой уровень (или приложение на мобильном телефоне), я убедился, что земля ровная слева направо, но также наклонена на 5-6 градусов к берегу. Габионные корзины должны слегка наклоняться назад, чтобы усилить удерживающую способность.

Затем я положил лист тканого геотекстиля, чтобы стабилизировать землю, и добавил тонкий слой гравия, чтобы помочь найти окончательный угол 5-6 градусов к берегу.

Геотекстиль и гравий под габионами

Дренаж стеновой Габион

Как и в случае с любой подпорной стеной, вам необходимо подумать о том, как смягчить повышение давления, вызванное избытком воды в удерживаемом грунте. Строго говоря, поскольку метод габионных корзин полностью пористый, вы можете пропустить этот шаг, но не помешает добавить дополнительный дренаж за корзинами, если сможете.

Я добился этого, добавив 80-миллиметровую перфорированную дренажную трубу вдоль задней части нижнего ряда с небольшим уклоном в нужном мне направлении. Труба была обернута нетканым геотекстилем и засыпана слоем гравия толщиной 300-400 мм, подобно тому, как это делается для французского водостока или за другой подпорной стенкой.

Перфорированная дренажная труба за стеной габиона

Независимо от того, добавляете ли вы дополнительный дренаж за корзинами или нет, так как задняя часть габионов открыта, нетканый геотекстиль необходимо натянуть за корзины, чтобы предотвратить движение почвы в каменную засыпку.

Геотекстиль натягивается за габионами

Нажмите на этот пост, чтобы узнать больше о различных типах геотекстиля и их использовании.

Габионные стеновые конструкции

Наши корзины прибыли частично готовыми. Мне просто нужно было отогнуть клапаны и закрепить соединения шнуровкой или спиралью (только передние соединения).

Расположение корзины габиона:

Я использовал веревку, чтобы выстроить корзины в ряд поверх геотекстиля и гравия. Я убедился, что корзины наклонены назад на 5-6 градусов к берегу, прежде чем начать связывать их вместе. Вся структура должна быть «как единое целое».

Связывание корзин вместе

Как наполнить габионную корзину:

Самый дешевый способ наполнения габионной корзины – это габионные каменные мешки. Я нашел отличный выбор в Mainland Aggregates. Габионный камень — это просто другое название угловатого известняка. Чем причудливее цвет, тем дороже они становятся, поэтому придерживайтесь простого старого желтого или йоркского габиона. Их можно вручную разместить вдоль лицевой стороны корзины.

К сожалению, после того, как я опробовал габион, он показался мне недостаточно современным для нашего жилого помещения. Это было больше похоже на то, что можно увидеть на промышленных площадках или на обочине автомагистрали!

Габионный камень — угловатый известняк

Шотландский булыжник, с другой стороны, придаст подпорной стене более современный вид. Однако они очень дорогие! Одного биг-бэга не хватит даже на корзину объемом 1 м3. Итак, чтобы сократить расходы, я использовал перегородку, отстоящую на 100 мм от передней части корзины вместе с шотландскими булыжниками 80-120 мм.

Использование булыжника и панели также означало, что я мог использовать переработанный камень в качестве заполнения, который был даже дешевле, чем габион. У нас было много щебня, оставшегося после ремонта нашего дома, который идеально подходил для наполнения корзин. Я также заказал больше переработанного кирпича у Mainland Aggregates , чтобы закончить работу.

Переработанный кирпич для габионов

Добавление панели перегородки:

Перед добавлением булыжника я вырезал кусок черного тканого геотекстиля размером чуть больше 1 м2 для каждого габиона и поместил его в корзину напротив перегородки внутри основной секции. корзины, а не самой тонкой перегородки. Это закрывало вид на переработанные кирпичи, а корзины выглядели так, будто они были полностью заполнены булыжником.

Экономичная габионная панель

Крепление корзины габиона:

Крепление корзины габиона — шаг, который нельзя пропустить, так как он уменьшает выпуклость габиона.

Шнуровочная проволока разрезана на ок. 1,5 м длины, затем продет через одно и то же место в каждом габионе, например, 4 промежутка вверх, 4 промежутка слева, 4 промежутка вверх, 4 промежутка справа и т.д. проволоку вокруг себя посередине корзины, чтобы предотвратить ее ослабление. Набор плоскогубцев был использован, чтобы захватить середину проволоки и скрутить ее, чтобы она научилась.

Важно сделать это в обе стороны, хотя я должен сказать, что делал меньше из стороны в сторону, именно передняя и задняя стороны были наиболее важными, чтобы остановить выпуклость на передней поверхности.

Требуется распорка внутри габиона для уменьшения выпуклости

Добавление второго слоя к подпорной стене:

Поскольку наша подпорная стена была высотой 2 м, потребовался второй слой. Этот слой может немного отступать в банку, или, как в нашем случае, передние части корзин держались на одной линии.

Не забудьте убедиться, что корзины в нижнем ряду заполнены доверху, прежде чем добавлять второй слой. В противном случае вес материала в верхних корзинах осядет на нижний слой и деформирует крышку.

Я также зашнуровал крышки перед добавлением следующего ряда. При прикреплении передней спиральной катушки ее необходимо вплести в крышку нижней корзины и основание верхней корзины так, чтобы они полностью соединились. Верхний и нижний слои должны быть прошнурованы вместе со всех сторон шнуровочной проволокой, чтобы снова вся секция была «как одно целое».

Привяжите верхнюю корзину к нижней с помощью спиральной катушки.

Обратная засыпка за стенкой габиона:

По мере того, как второй слой наполнялся и становился более устойчивым, я начал засыпать габионы грунтом. Нетканый геотекстиль был натянут за корзины, чтобы грунт не попал в габионы. Почву можно вымыть через корзину вперед, и она выглядела бы неприглядно, если бы ее не было на месте.

Нетканый геотекстиль, натянутый за габионами Стена габиона с геотекстилем позади

Отделка габионов:

Что касается отделки габионов, убедитесь, что все стороны прошнурованы, а крышки закреплены спиралями. Я не стал в итоге засыпать вершины булыжником. Осенью они были ловушкой для листьев, и было трудно выловить мусор. В какой-то момент я планирую уложить сверху еще белый нетканый геотекстиль с тонким слоем почвы и по краю вырастить растения типа рокария, чтобы они со временем драпировались.

Сбор листьев в верхней части габионов

Если у вас есть сторона корзины, которая останется видимой после сборки, не забудьте приобрести для нее экономичную панель, используйте кусачки, чтобы уменьшить ее размер, и используйте ее, чтобы оставить декоративную отделку из булыжника.

Стена из габионов с лицевой стороной, отделанная декоративной брусчаткой

Альтернативный габионный наполнитель — мешки с гравием

К сожалению, у меня закончился кирпичный наполнитель для второй полутораметровой секции подпорной стены. Итак, я решил попробовать альтернативу переработанному кирпичу и заказал пару тонн 20-миллиметрового гравия из гальки и множество тканых мешков для щебня, больших и маленьких.

Я наполнил мешок гравием на ¾ и завязал его кабельной стяжкой. Большие мешки были слишком тяжелыми, чтобы их можно было поднять на место, поэтому я начал с нескольких ложек, а затем поместил их в габион, прежде чем наполнить их. Я использовал маленькие мешки, чтобы заполнить промежутки между большими мешками.

Это затруднило установку растяжек. Кроме того, я обнаружил, что некоторые из верхних корзин двигались, когда почва была засыпана обратно, так как веса гравия было недостаточно, чтобы удерживать их на месте. Я бы избегал этого метода, если только это не декоративная габионная корзина, а не подпорная стенка.

Обратная засыпка грунта вытолкнула верхние габионы (будущий образ проекта)

Стоимость габионной стены за метр

В общей сложности мы потратили 5207 фунтов стерлингов на подпорную стену из габионов шириной 20 м и высотой 2 м, что составило ок. 26,75 кубических метра, что дает общую стоимость чуть менее 200 фунтов стерлингов за кубический метр. Эти цифры включают человека, его копателя и хирурга по дереву (1250 фунтов стерлингов), поэтому вы можете исключить те расходы из своего проекта, которые еще больше снижают стоимость, ниже 150 фунтов стерлингов за кубический метр.

Общая стоимость проекта

Как видите, мы сэкономили от 5000 до 15000 фунтов стерлингов по сравнению со сметой строителей, сделав это сами!

Это определенно проект, который может сделать заядлый рукодельник.

Готовая подпорная стенка из габионов!

Готовая подпорная стенка из габионов!

Надеюсь, это было вам полезно. Пожалуйста, не стесняйтесь оставлять любые вопросы в комментариях, и я сделаю все возможное, чтобы ответить на них. Помните, что мы просто самодельщики, которые делают все по-своему в наших обстоятельствах. Пожалуйста, обратитесь за профессиональной консультацией для вашего собственного проекта подпорной стены.

Наша подпорная стенка из габионов!

Как построить габионную стену

6 апреля 2022 г. админ админ 0 комментариев №

Если вы хотите создать декоративные перегородки для сада или уникальную ограду перед палисадником, габионная стенка станет отличным выбором для обоих этих проектов. Стены из габионов представляют собой прочные наружные конструкции, которые не только обеспечивают прочное и проницаемое основание, но и добавляют естественный элемент любой наружной площадке, если они заполнены органическими материалами, такими как габионовые камни.

Стены из габионов, заполненных камнями, невероятно привлекательны внешне – от тонких вариаций цвета камня до текстуры различных габионных камней. Эти детали действительно делают габионные стены функциональным и эстетичным решением как для жилых, так и для коммерческих помещений.

По теме: Все, что вам нужно знать о габионных корзинах.

Типы габионных корзин.

Компания Mainland Aggregates поставляет высококачественные 3-миллиметровые габионные корзины Galfan со сварной сеткой, подходящие для различных применений, от элементов ландшафтного дизайна до низких подпорных стен. Они обладают превосходной прочностью и качеством по сравнению со стандартными габионными клетками из печной проволоки, которые склонны к скручиванию и короблению при заполнении.

Наши корзины для габионов имеют квадратную ячейку 75 мм и могут быть заполнены габионными камнями размером 100-275 мм, такими как серый габионовый камень и габионный камень Harvest Buff. Эти корзины из сетчатого габиона поставляются в плоском виде, и их легко собрать с помощью прилагаемой проволоки для шин. Для более быстрого строительства можно приобрести винтовые соединения 1 м.

Примечание: Габионные корзины и рулоны можно приобрести только в мешках с габионным камнем.

В наличии имеются корзины для габионов различных размеров, включая следующие:

• — Габионная клетка 0,5 м x 0,5 м x 0,5 м, для каждой корзины потребуется около 200 кг камня.
• — корзина из габионов 1 м x 0,5 м x 0,5 м, для каждой корзины потребуется около 400 кг камня.
• — корзина из габионов 1 м x 1 м x 0,5 м, для каждой корзины потребуется около 800 кг камня.
• — Габионная клетка 1 м x 1 м x 1 м, для которой потребуется около 1600 кг камня на корзину.
• — Габионная корзина размером 1,5 м x 1 м x 1 м, на одну корзину потребуется около 2400 кг.



Как построить габионную стену.

Материалы.

• — Габионные корзины
• — Габионные камни
• — Кусачки
• — Мотыга для копания
• — Винтовые соединения
• — Клещи
• — Геотекстильная мембрана или коврик для сорняков

Меры предосторожности:

Прежде чем приступить к возведению габионной стены, важно использовать защитное оборудование, в том числе: защитные очки, защитные перчатки, обувь со стальным подноском и каску (при работе рядом с оборудованием или на высоте). .

Пошаговые инструкции.

Шаг 1 – Выровняйте землю.

Используйте садовую мотыгу, чтобы выровнять землю в том месте, где вы хотите установить габионные стены. В зависимости от типа грунта вам может потребоваться заменить часть глубины уплотненной почвой или базовым слоем, чтобы обеспечить более прочную поддержку заполненных габионных клеток.

Шаг 2 – Борьба с сорняками.

Расстелите на этом участке коврик для сорняков или геотекстильную мембрану и плотно прижмите.

Шаг 3. Соберите корзины.

Положите габионные корзины горизонтально и используйте винтовые соединения, чтобы легко соединить панели корзинной сетки. Когда спиральные соединители достигнут конца проволочных панелей, зажмите каждый конец спирали, чтобы они не выскользнули.



Шаг 4 – Заполните габионными камнями.

Заполните собранные корзины габионов камнями габионов. Если вы еще не выбрали габион для своего проекта, мы рекомендуем York Gabion Stone, Charcoal Basalt Gabion Stone, Polar White Gabion Cobbles и Rainbow Gabion Cobbles.

Если вы хотите построить подпорную стену из габионов, чтобы предотвратить скольжение или эрозию почвы на склоне, следуйте нашему Руководству по установке корзины для габионов или свяжитесь с нашей командой для получения дополнительной информации. С нами легко связаться по мобильному телефону 01234 831 108 или по электронной почте [email protected].

Блог габионные корзины габионные клетки габионы габионная корзина габионная клетка габион камень как построить стену из габиона Взгляды

Похожие сообщения

1. Габионные стены: что это такое и 10 преимуществ их использования Вы, наверное, видели их в самых разных местах: проволочные корзины с камнями, сложенные у склонов и рек, или аккуратно разделяющие зеленые насаждения. В последнее время использование и популярность габионных стен возродились, но они далеко не новы. Используется м
2. Все, что вам нужно знать о габионных корзинах Габионные корзины тысячи лет использовались в проектах гражданского строительства и ландшафтного дизайна. Если вы искали «поставщики габионных камней рядом со мной» или хотите узнать больше о габионных корзинах, не ищите дальше. дать
3. Руководство по декоративным заполнителям: виды декоративных заполнителей Вам интересно узнать больше о различных типах доступных декоративных агрегатов? Вы ищете, какой декоративный заполнитель лучше всего подходит для вашего ландшафтного проекта? Сегодня делимся подробностями декоративного агрегата
.
4. Добавьте ярких красок в свой сад с помощью декоративных камней Ваш сад выглядит унылым и безжизненным? Видел ли он лучшие дни? Возможно, пришло время уделить ему столь необходимое внимание.
