Применение и виды габионов — блог компании STSGEO

По-итальянски gabbione — «большая клетка». Их придумали 200 лет назад как искусственное защитное устройство высоких насыпей от снарядов. Но сегодня габионы на вооружение взяли строители и повсеместно используют это гениальное по простоте использования инженерное изобретение в мирных целях — возведении подпорных стен; защите грунтов от эрозии, оползней, селей; для укрепления берегов рукотворных и естественных водоемов; в формировании культурных дизайнерских ландшафтов.

Gabbione представляет собой объемную решетчатую металлическую, с цинковым напылением, конструкцию (контейнер, цилиндр), ячейки которой предназначены для заполнения их стабилизирующими материалами — гравием, щебнем, цементом, камнями разных пород и размеров, но не превышающих размер ячейки.

• Не подвергаются гнилостным процессам;
• Не разрушаются в химически агрессивной среде;
• Демонстрируют высокую износостойкость и долговечность при эксплуатации;
• Со временем прозрачные габионные конструкции переплетаются с корнями растений, такая консолидация еще больше усиливает армирующие свойства;
• Гармонично вписываются в естественный ландшафт;
• Этот биологический тип укреплений слабосвязанных грунтов не наносит вреда экологии окружающей местности.

Классификация габионов

Коробчатые габионы

Этот вид габионов имеет шестиугольные ячейки и выполнен из металлической сетки двойного кручения, что в случае разрыва сетки исключает ее раскручивание. Разделение на секции при помощи диафрагм, установленных внутри через 1 метр, способствует равномерному распределению механических нагрузок и обеспечивает цельность всей конструкции.
Коробчатые сетчатые конструкции применяются для строительства крупномасштабных гидросооружений — дамб, укрепления берегов рек, каналов, озер, водохранилищ, водосливных плотин. Береговые линии, оформленные с помощью оцинкованных габионов, выглядят организованно и эстетично.

Коробчатые габионы с армирующей панелью

Коробчатым габионам еще большую прочность придает дополнительная сетка — армирующая панель, которая монтируется в тело нестабильной по структуре насыпи.
Модули габионов размещаются слоями по горизонтали на определенном расстоянии в соответствии с проектом.
Применение этого вида исключает необходимость возведения специальных гравитационных стен, что уменьшает трудоемкость монтажных работ, сокращает их сроки и существенно уменьшает финансовые расходы.

Коробчатые габионы используют как противооползневую защиту для закрепления крутых склонов из сыпучих грунтов — косогоров, оврагов, карьеров, водостоков и как армирующий элемент при строительстве транспортных магистралей и дюкеров очистных сооружений.

Матрасно-тюфячные габионы

Для производства габионов матрасно-тюфячного типа используется специальная крученая оцинкованная сетка с ячейками размером 8х10 см или 6х8 см. Эта конструкция отличается от других аналогов меньшей высотой и большей площадью покрытия. Они тоже с шагом в 1 метр разделяются на секции диафрагмами. Кромки панелей матрасно-тюфячных габионов усилены проволокой увеличенного диаметра.

Матрасно-тюфячные констукции активно применяют для армирования конусов мостов, трубопроводов, дизайнерского оформления берегов каналов и дамб, используют как  фартуки для защиты оснований строительных сооружений. При укреплении побережий и дна соляных озёр и лиманов проволоку геоматрасов дополнительно защищают от негативного воздействия рапы ПВХ покрытием.

Модульными матрасно-тюфячными габионами в короткие сроки армируются, а значит, восстанавливаются и оздоровляются большие ландшафтные территории.

Цилиндрические габионы

Цилиндрические габионы изготавливают из сетки с оцинкованной проволокой двойного кручения (диаметр — 0. 65-0.95 мм, длина — 2-4 м). Проволока большего диаметра усиливает кромки панелей. Для использования габионов в агрессивных условиях проволоку покрывают слоем ПВХ: дополнительная оболочка увеличивает стойкость конструкции к воздействию кислот, щелочей, солей, нефтепродуктов, к коррозии и механическим повреждениям.
Цилиндрические заполняются речными или карьерными камнями и укрепляются на проблемных участках.
Основные функциональные цели цилидрической габионовой конструкции:

• Защита в процессе строительства и эксплуатации оснований подпорных стен, фундаментов дамб и других гидросооружений от подмывов, высоких волновых и ледовых нагрузок;
• Стабилизация побережий искусственных и природных водоемов;
• Ликвидация последствий климатических катаклизмов на реках при половодье.

Малые габионные конструкции

В некоторых случаях целесообразнее применять небольшие по размерам габионы, из которых проще создать геометрически сложную армирующую линию. Например, для укрепления нестабильных берегов и русел ручьев, небольших парковых и частных прудов. Одним из преимуществ малых габионных решеток и цилиндров — доступность стабилизирующих наполнителей ячеек, а это дает реальную возможность не только проводить необходимые противоэрозийные работы с почвой, но и создавать эксклюзивные дизайнерские ландшафты.
Технология применения габионов в работах с грунтами имеет целый ряд экономических преимуществ, что тоже немаловажно:

• Применение геотекстильных фильтров обходится намного дешевле песчано-гравийных фильтров;
• Подготовка оснований для монтажа малых конструкций проходит быстрее: достаточно лишь выровнять поверхность;
• При армировании нестабильной структуры грунта с помощью габионов, нет необходимости в устройстве специальных дренажных систем;
• При монтаже габионных систем нет необходимости в использовании дорогостоящей строительной техники;
• При эксплуатации габионов ремонтные работы, а значит и траты на них исключены.

В чем разница между габионными корзинами и матрасами?

В чем разница между габионными корзинами и матрасами?

Как видно из нашего слогана, IWT Cargo-Guard гордится тем, что предоставляет экологически чистые продукты для защиты нашего природного мира. Два из этих таких продуктов включают корзины из габиона и матрацы рено. Габионные корзины и матрацы рено очень похожи друг на друга, они оба используются для стимулирования вегетативного роста, необходимого для сохранения и поддержания экологического баланса в окружающей среде. Но как насчет различий? Давайте рассмотрим все, что вам нужно знать о габионных корзинах и матрацах рено.

Габионные корзины

Габионы представляют собой прямоугольные или кубические корзины с отсеками, изготовленные из толстой оцинкованной проволочной сетки. Они часто используются для удержания земли и борьбы с эрозией. Отсеки заполнены камнями, которые равномерно распределены между ними диафрагмами, помогающими поддерживать однородную форму корзины. Вы также можете выстелить их геотекстилем, который предотвратит миграцию грунта снизу или позади корзин и через зазоры между частицами породы. Габионные корзины герметичны и закреплены специальными застежками. Это предотвращает перемещение камней и поддерживает целостность системы.

Одним из основных элементов габионных корзин является их проницаемость. Гибкий характер их структуры позволяет легко соединять их для покрытия неустойчивых оснований. Кроме того, нет необходимости в дорогостоящем дренаже, поскольку габионы способствуют росту растений. Они часто используются на автомагистралях и железных дорогах в дополнение к опорам мостов, боковым стенкам, облицовке каналов и подпорным стенам, поскольку они естественным образом вписываются в окружающую среду.

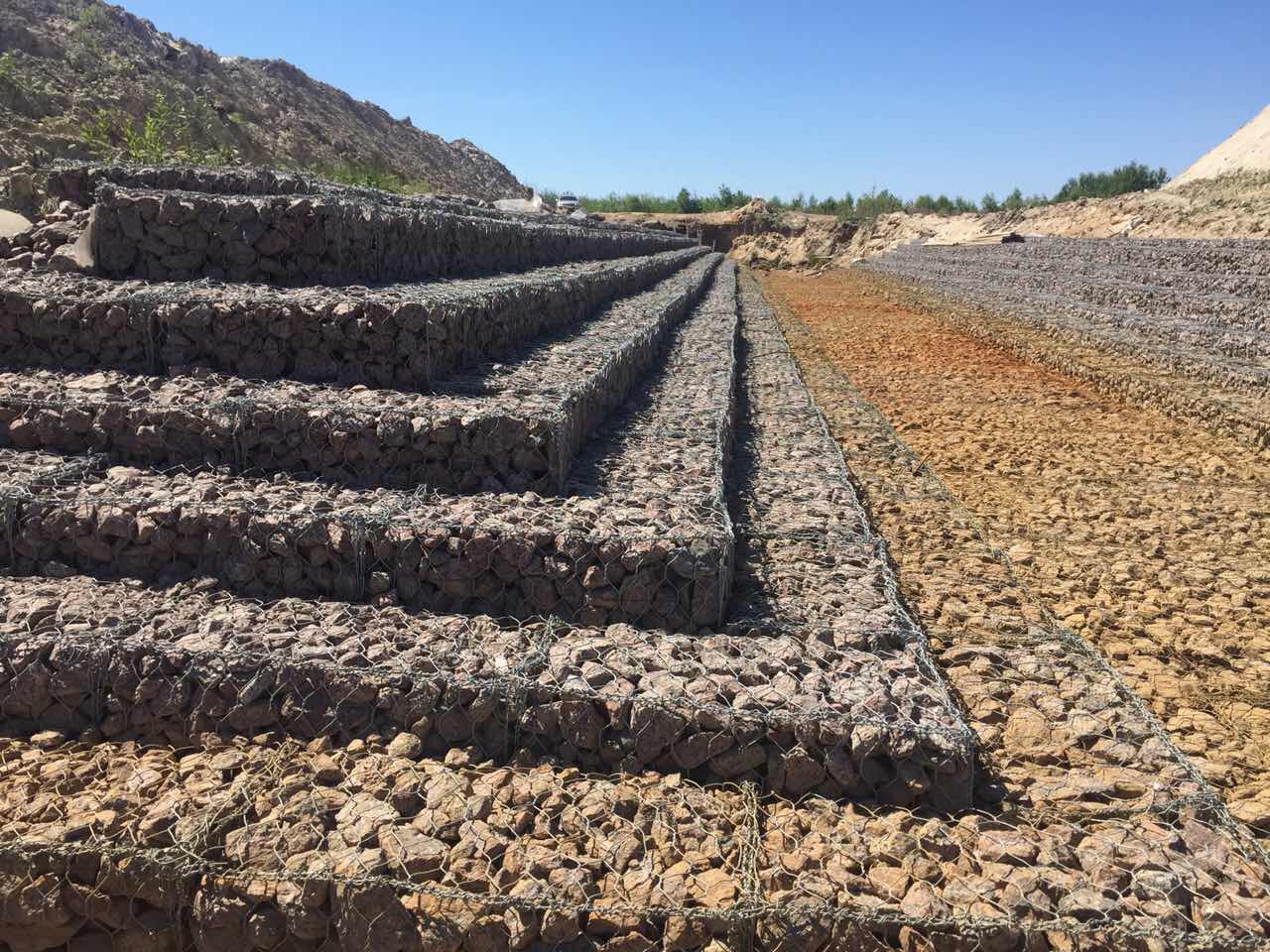

Матрасы Рено

Матрасы Рено по конструкции аналогичны габионным корзинам. Однако они относительно шире и имеют меньшую глубину. В результате их часто используют в качестве облицовочных матов, облицовки каналов, волноломов, водосливов или в качестве фундамента под корзины габионов. Они используются в каналах, плотинах и на склонах, чтобы эффективно справляться со скоростью, вызванной волнами и эрозией.

Отличие

Как видите, основное различие между корзинами из габионов и матрацами Рено заключается в их разной высоте. Габионы больше 1 дюйма, а матрасы рено меньше 1 дюйма. Оба они используются для создания прочной, проницаемой и гибкой удерживающей землю конструкции; однако матрасы рено просто шире и короче. Совместное использование обоих продуктов может эффективно покрыть большую площадь с различной высотой и глубиной. Их можно соединить для создания монолитной массивной конструкции, способной подвергаться структурным движениям без потери структурной целостности. Другими словами, габионные корзины и матрацы, используемые в тандеме, создают очень прочную конструкцию.

Сходство

Очевидно, что между корзинами из габионов и матрацами рено есть много общего. Они оба используются, чтобы противостоять нагрузкам окружающей среды, включая сдвиги каналов или фундаментов, давление грунта и высокоскоростные волны. Оба имеют разделенные клетки с диафрагмами и способны изгибаться и приспосабливаться к изменениям на земле и способствовать вегетативному росту. По этой причине оба продукта являются отличным выбором для биоинженерных проектов и других соответствующих приложений, включая:

• Поддерживающие конструкции
• Растительное укрепление склона
• Облицовка и перемещение каналов
• Защита склонов и берегов
• Защита берегов и ручьев
• Капельные конструкции
90 025 Защита от эрозии

Еще одним важным преимуществом габионных корзин и матрасов рено является их экономичность. Изготовление этих двух продуктов также не требует квалифицированной рабочей силы. Можно использовать стандартную строительную технику, что поможет вам избежать дополнительных расходов на специализированное оборудование. Вы сможете построить их поэтапно, а при необходимости габионные корзины можно даже предварительно заполнить и запустить, чтобы обеспечить возможность установки под водой. Габионные корзины и матрацы рено идеально подходят для удобства без затрат.

Готовы использовать габионные корзины и матрасы для вашего следующего проекта?

Ищите не дальше IWT Cargo-Guard. Габионные корзины и матрасы Reno — это лишь два продукта, которые мы предлагаем для защиты окружающей среды. Ищете ли вы геотекстиль и георешетки или мешки для обезвоживания и продукты для отвода воды, у нас есть продукты, которые вам нужны для выполнения работы. Узнайте больше о том, что мы предлагаем, и о реальных проектах, реализованных с использованием нашего опыта. Свяжитесь с нашей командой сегодня, чтобы узнать больше и начать работу.

Recent Posts

• Маты для укрепления газона и противоэрозионные покрытия: что нужно знать

• Бревна из кокосового волокна: как они работают и их преимущества tain: Это правильный выбор для вашего проекта?

• Сравнение защитных барьеров и других продуктов BMP

Габионные корзины и матрасы Reno®

Строительные материалы и ткани Защита от эрозии Габионные корзины и Reno ^® Матрасы

Габионы

Габионы, обычно используемые для удержания грунта и защиты от эрозии, представляют собой прямоугольные корзины с отсеками, изготовленные из толстой оцинкованной проволочной сетки. Отсеки заполнены камнями. Диафрагмы между отсеками помогают поддерживать однородную форму корзин и равномерно распределять каменный наполнитель. Для закрытия и фиксации габионов используются специальные крепления, предотвращающие перемещение камня и сохраняющие целостность системы. Они доступны в различных размерах, которые могут быть легко подключены для создания любой необходимой конфигурации. В отличие от жестких конструкций, габионы остаются гибкими и хорошо подходят для проектов на неустойчивом фундаменте. Они обладают огромной силой и требуют минимального обслуживания. Габионы остаются проницаемыми, что ограничивает потребность в дорогостоящих дренажах и способствует росту растительности. GSI поставляет габионы Terra Aqua. Изготовленные в Америке габионы Terra Aqua используют проволочную сетку двойного кручения для превосходной прочности, долговечности и гибкости. Габионы Terra Aqua также можно заказать с ПВХ-покрытием.

Области применения:

Опоры мостов и стены крыла

Капельные конструкции и водосливы

Облицовка каналов и подпорные стены

Технические характеристики:

Продукт	Длина	Ширина	Глубина	Оцинкованный	С покрытием из ПВХ
ГАБИОН «А» (синий)	6 футов	3 фута	3 фута	И633ГАЛ	I633ПВХ
ГАБИОН «B» (белый)	9 футов	3 фута	3 фута	И933ГАЛ	И933ПВХ
ГАБИОН «C» (черный)	12 футов	3 фута	3 фута	И1233ГАЛ	I1233ПВХ
ГАБИОН D (красный)	6 футов	3 фута	1,5 фута	I631. 5GAL	I631.5ПВХ
ГАБИОН «E» (зеленый)	9 футов	3 фута	1,5 фута	I931.5GAL	И931.5ПВХ
ГАБИОН «F» (желтый)	12 футов	3 фута	1,5 фута	I1231.5GAL	И1231.5ПВХ
ГАБИОН G (сине-красный)	6 футов	3 фута	1 фут	И631ГАЛ	И631ПВХ
ГАБИОН «H» (сине-желтый)	9 футов	3 фута	1 фут	И931ГАЛ	I931ПВХ
ГАБИОН «H» (сине-желтый)	12 футов	3 фута	1 фут	И1231ГАЛ	I1231ПВХ

Щелкните ниже, чтобы загрузить спецификации для всех оцинкованных изделий и изделий с покрытием из ПВХ.

Оцинкованные изделия

Изделия с покрытием из ПВХ

Reno

На объектах, где требуется меньшая глубина и большая площадь защиты, используется специальный тип габиона. Называемые матрасами Reno ^® , эти блоки шире и имеют меньшую глубину, чем стандартные габионы. Рено ^® Матрасы часто используются в качестве гибких фундаментных плит под габионами. Вы также можете увидеть, как они используются в качестве облицовки каналов и облицовочных матов.

Технические характеристики:

Щелкните ниже, чтобы загрузить спецификации для всех оцинкованных изделий и изделий с покрытием из ПВХ.

Оцинкованные изделия

Изделия с ПВХ покрытием

Габион и Reno

Проволока для шнуровки входит в комплект поставки каждого габиона или матраса Reno ^® . Проволока продевается через углы габионов для сборки и установки. В качестве замены этому трудоемкому методу компания GSI предлагает множество альтернативных креплений. Застежки внахлест, похожие на кольца для свиней, являются нашими самыми популярными. При установке пневматического пистолета, который можно взять напрокат в компании GSI, сборка корзины занимает меньше времени по сравнению со шнуровкой. Тайгер Тайт 9Блокирующие застежки 0071 ®
