Применение габионов в строительстве

Габионы (фр. gabion от итал. gabbione — «большая клетка») – это сетчатая емкость, выполненная из прочной проволоки, заполняемая камнями и другими тяжелыми природными материалами. Габионы производятся промышленным методом, однако, не исключено изготовление своими руками.

Для производства габионов применяется оцинкованная проволока. Также, для надежной защиты каркаса от коррозии, на проволоку может наносится ПВХ-покрытие. Диаметр сечения каркаса габиона зависит от конкретной конструкции и назначения. Объемные габионы, как првило, требуют повышенной надежности и соответственно большей толщины проволоки. Большой по размеру габион оборудуется дополнительными перегородками, разделяющими конструкцию на секции. Это позволяет избежать деформации боковых стенок после загрузки наполнителем. Объемное сооружение возводится за счет соединения отдельных конструкций габионов между собой.

Основные характеристики габионов:

• Гибкость металлических стенок сетчатого ящика. Это позволяет конструкции придать форму, соответствующую поверхности грунта и защищает от сезонных подвижек почвы.
• Прочность и устойчивость сооружений из габионов увеличивается с течением времени. Это обусловлено накапливанием среди камней почвы и прорастания в ней растений. Переплетенные корни способствуют дополнительному укреплению всей конструкции.
• Благодаря прочности и гибкости габионы долговечны.
• Унифицированное использование габионов дает возможность комбинирования с различными типами укреплений.
• Установка габионов малых и средних размеров не требует присутствия мощной строительной техники. Это способствует сохранению природного ландшафта и минимизирует вред, наносимый окружающей среде от человеческой деятельности.
• Возведение и эксплуатация подобных сооружений позволяет экономить финансы и снизить трудовые затраты по сравнению с оборудованием железобетонными конструкциями.

Функции габионов:

• Укрепление берегов рек, озёр, прудов, водохранилищ.
• Формирование и регулирование русел рек, ручьев, создание набережных, пирсов.
• Возведение подпорных стен, армирование грунта, защита от обвалов склонов, насыпей.
• Защита почвы от поверхностной эрозии, образования оврагов, оползней, селей; борьба с эрозией грунтов – водной, оползневой, селевой, овражной, склоновой; защита от камнепадов, снежных лавин, паводков, селевых потоков.
• Защита наземных и подводных трубопроводов.
• Укрепление склонов и насыпей автомобильных дорог, дорожных ограждений.
• Крепление откосов железнодорожных путей и насыпей.
• Крепление оснований, конусов и опор мостов.
• Облицовка дамб и каналов, водосливных плотин.
• Крепление водопропускных труб, водоотвод и очистка ливневых стоков, формирование сточных канав.
• Использование в декоировании ландшафта.

Виды конструкций и их назначение

Изначально габионы применялись в военных целях для фортификационной защиты орудий. Затем они стали применяться в процессах стабилизации эрозии почвы и укреплении склонов. В настоящее время габионы все чаще используются  в ландшафтном дизайне. Помимо ограждения клумб, из сетчатых конструкций сооружают заборы, применяют в качестве опор для садовых скамеек, стационарных столов и стульев.

В зависимости от назначения, габионы изготавливаются различных форм и размеров. Все конструкции делят на 3 вида:
Коробчатые габионы имеют форму параллелепипеда. Ширина контейнера варьируется от 1 до 2 м, высота может быть от полуметра до 1 м, минимальная длина составляет 2 м, максимальная – 6 м. С целью увеличения прочности, ящики оборудуют армирующими перегородками. Коробчатые габионы используют для возведения массивных сооружений: подпорных стен, дамб, берегоукреплений, водосливных плотин. Плоские габионы характеризуются небольшой высотой сетки и длинной от 1 до 6м. Плоские (прямоугольные) габионы используют для площадных покрытий, предназначенных  для защиты от различных видов эрозии и склоновых процессов, а также в качестве основания для сооружений из коробчатых габионов (при этом они выполняют функции защитного фартука, предохраняющего основание конструкции от размыва).

В цилиндрических габионах отсутствуют ребра жесткости. Это обеспечивает повышенную гибкость изделия. Габионы цилиндрической формы используют для укрепления береговых линий, для ликвидации аварий на дамбах и водоемах, а также для возведения дамб. Также их можно применять для обустройства оснований подпорных стенок и для защиты от подмыва. В ландшафтном дизайне цилиндрические габионы играют роль опор для клумб, стульев и столов.

poweredhouse.ru

Что такое габион и зачем его устанавливать на участке?

Ландшафтные дизайнеры не перестают украшать участки необычными композициями. Одним из нестандартных решений является габион. Зачем на современных участках возводятся эти монолитные, “непробиваемые” конструкции?

Свое название это нехитрое, но прочное сооружение получило от итальянского слова gabbione, которое в переводе означает “большая клетка”. “Официальное” наименование звучит так: “габионные сетчатые изделия” и подразумевает объемные формы из проволочной сетки, которые впоследствии пригодны для наполнения камнями или иными твердыми материалами.

Как появился габион?
Впервые подобные конструкции применялись для защиты артиллерии и орудийных батарей во время кампаний Наполеона и Крымской войны. Плетеные корзинки плотно набивались землей и песком, что позволяло укрыться от вражеского огня и осколков. Военные не забывают о габионах и сегодня – фортификационные сооружения теперь возводят при помощи бульдозеров.

“Мирное” назначение габионов сводится к укреплению берегов и русел рек, откосов в ходе дорожного строительства и при возведении зданий. А с недавних пор габионы стали активно применяться и в ландшафтном дизайне.

“Как за каменной стеной”
Почему же такая серьезная конструкция, призванная спасать солдат от ранений и предотвращать выход рек из берегов, вдруг оказалась востребована на условных шести сотках? Потому что габионные сетчатые изделия обладают рядом преимуществ.

Габион – это недорогая, экологически чистая конструкция. Монтаж не требует особых навыков и подразумевает использование всего двух составных частей – сетки и камня. С помощью габиона вы можете укрепить склон или оформить массу ландшафтных объектов, начиная от альпийской горки и заканчивая клумбой, мини-водопадом или прудом. Оригинально смотрятся также мангалы и наружные печи из габионов.

И, наконец, самое главное – только за ограждениями из габионов вы можете ощутить себя в полной безопасности, попутно наслаждаясь отличной звукоизоляцией. Такие ограды устойчивы к механическим повреждениям, попаданию влаги и, вообще, камень заслуженно считается прочным и долговечным материалом.

Из чего состоит габион?

Габион в ландшафтном дизайне представляет собой оцинкованную сетку из проволоки, наполненную камнями. Обычно она представляет собой прямоугольную коробку, а в конструкции чаще всего используются строгие прямые линии. Габионы с плавными изгибами стоят дороже, зато “каменные скульптуры” в этом случае получаются более выразительными и изящными.

Коробчатый габион
Классическим представителем является коробчатый габион. Это сборная конструкция из металлической сетки двойного кручения с одинаковыми ячейками в виде шестигранников. Каркас делится на секции при помощи диафрагм. Последние устанавливаются по всей длине с интервалами около 1 метра. Двойное скручивание призвано защитить сетку от дальнейшего расползания в случае разрыва. Благодаря этому конструкция сохраняет устойчивость, а “начинка” не высыпается.

Подразновидностью коробчатого габиона выступает металлический короб с отдельными прямоугольными ячейками.

В габион можно укладывать любые камни?

Пусть вас не сбивает с толку простота конструкции габиона. Его установка имеет определенные нюансы, о которых мы поговорим в будущих статьях. Например, часто габионы заполняют камнями любых видов, однако это не совсем правильно.

Специалисты рекомендуют использовать в роли наполнителя камни из карьеров. Специалисты еще называют их бутовыми камнями. Чаще всего применяют:

• песчанник;
• кристаллический сланец;
• природный кварцит;
• гранит светлых оттенков;
• порфирит.

Оригинально смотрятся речной камень и морская галька. Использование камней разных оттенков улучшает визуальное восприятие ограждений или элементов декора. Необычно смотрятся и “стеклянные камни”, правда, в этом случае ваш габион автоматически становится пергоном.

Для наполнения габиона лучше использовать камни на 30-40% больше, чем самая крупная ячейка сетки.

Габион – это солидный элемент декора, прочная ограда и долговечная конструкция. Несмотря на свою давнюю историю, он снова вошел в моду благодаря своим очевидным преимуществам и проверенным временем свойствам

Источник

www.xn--80afdb0cbapl.xn--p1ai

Габион — это… Что такое Габион?

Проволочные корзины удерживают стены от разрушения в ландшафтном проекте

Габион (фр. gabion от итал. gabbione — «большая клетка») — ящик либо каркас из металлической сетки, заполненный щебнем, галькой или камнями.

Применение

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 24 сентября 2011.

Габионы применяются в качестве укрепляющей конструкции для защиты русел рек от размывания. Берега рек выстилаются габионными тюфяками (клетками в форме параллелепипеда с размерами 3—5 х 1—1,5 х 1 метр).

Также габионы применялись в качестве фортификационных сооружений для защиты орудийных батарей (Наполеоновские войны, Крымская война). Плетёные корзины плотно набивались землёй, чтобы задерживать пули, картечь противника и устанавливались как стены вокруг пушек. В XX веке такая форма фортификации выродилась в мешки с песком вокруг пулемётных гнёзд. В XXI — возродилась в виде HESCO Bastion — быстросборных габионов из стальной проволоки и мешков из прочной ткани. Применяются, как и раньше, для защиты русел рек и побережий, а также для защиты от осколков и пуль на военных базах и объектах (их можно видеть на базах сил НАТО в Афганистане и Ираке). Разработаны специально с учётом удобной доставки и быстрого наполнения с помощью ковшовых погрузчиков. Большой объём (и, как следствие, большая надёжность возводимого барьера), прочная конструкция и скорость возведения выгодно отличают их от простых мешков с песком.

В настоящее время габионы находят широкое применение в ландшафтном дизайне как по своему прямому назначению, так и в качестве декоративных элементов — малых архитектурных форм — например при обустройстве террас на участке.

Технология устройства габионных конструкций

Габионы заполняются любым природным каменным материалом. Это может быть булыжник, галька, карьерный камень, окол. Камень-заполнитель может быть окатанным (речной камень) или рваным (карьерный камень или щебень), размером несколько большим, чем размер ячейки сетки габиона.

См. также

dis.academic.ru

Всё об архитектурном использовании габионов

О габионах

Габион как ограждение

Заграждения из камня и металла применяются в основном для предотвращения проникновения на территорию, а также с целью защиты частной жизни владельцев от посторонних глаз.  Но заборы также выполняют и эстетическую функцию. Одними из самых ярких решений устройства забора являются сооружения из габионов.

Габион – это ячеистая конструкция из металлической сетки, полностью заполненная камнями, засеянным грунтом или другим наполнителем. Габион может быть самостоятельным ограждением, а также отлично выполняет роль основания для забора. С примерами таких решений можно ознакомиться в специальном разделе нашего сайта.

Габионная конструкция отличается прочностью, эстетичностью и служит длительное время. Прорастающая сквозь ячейки и наполнитель зелень, превращает конструкцию в часть ландшафта, упрочняя и украшая её.

 Габионы — как укрепление дорог (автомобильных, железных), путепроводов.

Под укреплением дорог имеется в виду повышение прочности полотна дороги, а также обочин. При сложных условиях климата такое укрепление способно защитить дорогу от дождевых и талых вод, предотвращая, таким образом, ее разрушение. Если дорога укреплена, ее легче чистить зимой, она послужит дольше, поможет обеспечить нужное движение при ремонте проезжей части.

В наше время одним из распространенных материалов для укрепления дорог является габион. Эти прочные, гибкие и проницаемые конструкции обладают высокой универсальностью, поэтому применяются почти везде. Подобные конструкции с течением времени стают еще прочнее. Вот почему они с таким успехом применяются для укрепления дорог.

В дорожном строительстве сфера применения габионных конструкций довольно широкая. С их помощью строят плотины и дамбы, автомобильные и железные дороги, укрепляют берега рек, путепроводы. Кроме того, габионы нашли свое место в мостостроении, строительстве водоворотных, водопропускных сооружениях, а также для укрепления отрезков дорог, кюветов, оврагов, которые часто затапливаются

Габионные конструкции применяются, прежде всего, из-за очень высокой прочности каркаса, который способен выдерживать высокие нагрузки. Кроме того, подобные конструкции совсем не боятся коррозии, а также внешнего действия атмосферы. Проницаемость и пористость структуры превращается в естественный дренаж, поэтому можно сэкономить на дополнительных затратах, ведь не придется проводить широкомасштабную подготовку основания

Монтаж может быть выполнен в любое время. Здесь можно применять любой местный каменный материал. Также не нужны квалифицированные работники. А еще одной особенностью габионов, является возможность применять их при создании нового сооружения, или же для укрепления дренажно-мостовых конструкций.

Габионы — как укрепление берегов рек, озёр, прудов (применение габионов из сетки покрытой ПВХ).

Габионовые конструкции обладают высокой прочностью, экономичностью, а также длительным сроком эксплуатации. Именно это послужило причиной для применения их в водно-наземных инженерных проектах. Особенно связано это с предотвращением эрозии почвы и ее укреплением.
В наше время габионы широко применяются для укрепления озёр, берегов рек, водохранилищ, прудов. Кроме того, с их помощью формируют и регулируют русла ручьёв и рек. Эти конструкции – прекрасное средство для создания пирсов и набережных, армирования грунта, насыпей, защиты склонов от обвалов, возведения подпорных стен. В особенности популярностью габионы пользуются при укреплении насыпей и склонов автомобильных дорог, укрепления насыпей и откосов железнодорожных путей. Такие конструкции можно увидеть при облицовке каналов и дамб, водосливных плотин, очистки ливневых стоков, водоотвода и многих других целей.
Для укрепления габионами в первую очередь изготавливается металлический сетчатый короб с оцинковкой. Уже на месте сооружения он будет заполняться камнями, размеры которых должны быть больше, чем размеры сетки. По углам пустой короб крепят с помощью стержней и привязывают следующий.
Чтобы придать конструкции прочности, а также для защиты от воздействия агрессивной среды с лицевой стороны, кроме оцинковки, может крепиться дополнительное покрытие их поливинилхлорида (ПВХ). Одним из главных преимуществ использования ПВХ покрытия – защита сетки от выгорания на солнце, от коррозии, от жары и морозов. Кроме того, это также надежная защита от щелочей и кислот. Именно поэтому габионная конструкция, покрытая ПВХ, сможет служить гораздо дольше оцинкованной.

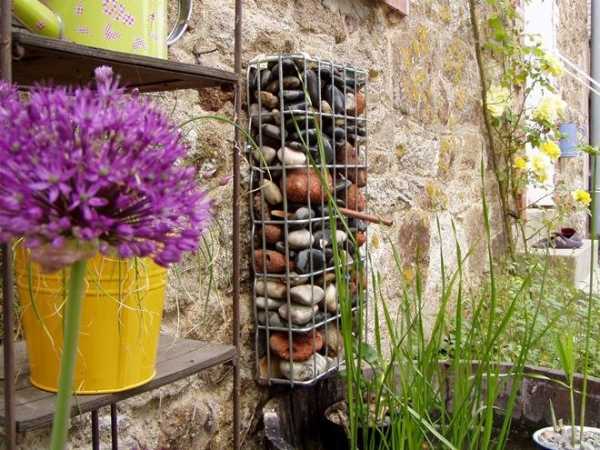

Габионы — элемент ландшафтного дизайна, архитектуры, арт-дизайна.

Габионы – это металлические сетчатые контейнеры, заполненные щебнем, или большими камнями. Эти конструкции были запатентованы еще в начала 80-х годов, а в наше время активно применяются для решения различных инженерных задач. Их используют для укрепления откосов и склонов, защиты горных дорого от камнепадов, укрепления берегов рек и озер. Однако особое место габионы занимают в ландшафтном дизайне.

Ландшафтные архитекторы открыли для себя преимущества габионов совсем недавно. Проволочные каркасы, заполненные камнями, существенно отличаются от железобетонных блоков, и им не нужен фундамент. Габионы способны стоять друг на друге, словно кубики, они не требуют крепления и могут возводиться в любое время года.

Для приготовления декоративной стены из габионов на дачном участке применяются металлический сетчатый контейнер, который устанавливают на приготовленное заранее основание. Затем вдоль лицевой стороны контейнера укладывают камень. Подобно стенке из кубиков высота и длина конструкции может наращиваться.

Какие же декоративные элементы можно сделать из габионов на своем участке? Самые разные. К примеру, можно создать столбы въездных ворот или пергол. Очень оригинальным элементом арт-дизайна может стать габион в виде куба, который заменяет стол, скамейку или же другие элементы в саду. Все зависит только от фантазии.

Чтобы заполнить контейнер применяют камень разных фракций. И здесь главное, чтобы конструкция из габионов гармонично смотрелась на фоне вашего участка.

Применение в облицовке фасадов зданий и строительстве домов.

Фасады из камня, как строительная техника применяется уже давно. И что интересно, происходит это в самых центрах архитектурных веяний нашего времени, где они занимают значимое место. Габионы часто применяются в строительстве домов, к примеру, для облицовки фасадов зданий, и здесь сочетаются такие материалы, как дерево, камень и другие. Тенденция моды укореняется прочно, поэтому простая конструкция габионов, полностью натуральные материалы, плюс возможность создания неповторимого облика фасада, обеспечили габионам немалую популярность.

Монтаж габионных конструкция довольно простой. Сетчатые конструкции доставляются в сложенном виде, а затем, непосредственно на месте монтируются и заполняются камнями. С легкостью такие сооружения выдерживают значительные нагрузки, в том числе эрозийные и ледовые. К тому же, со временем габионы становятся прочнее.

Какими же преимуществами обладают габионы в сфере строительства домов? Во-первых, это модернизация дома. Элементы из габионных конструкций могут быть добавлены всегда, даже если фасад облицован другими материалами. В результате здание наберет неповторимого современного характера. Также габионы можно использовать и для отделки внутренних помещений. Во-вторых, удобность конструкции габионов позволит монтировать их на самые разные материалы, к примеру, на бетонные стены или блоки. Габионы можно применять на наклонных или вертикальных поверхностях, и они полностью скрывают дефекты и неровности поверхности. А в дальнейшем за такой конструкцией не требуется уход.

Габионы как подпорные стенки, укрепление откосов грунтов.

Габионные конструкции в наше время широко применяются для сооружения подпорных стен. Это самый современный и грамотный способ организации пространства. Такие конструкции быстро возводятся и не требуют значительных материальных и трудовых затрат. Сетчатая объемная структура габионов заполняется декоративными камнями и превращается в интересный декоративный элемент, который является украшением участка, придавая ему эстетического вида. Подпорные стенки из габионов отыскали широкое применение при укреплении откосов грунтов.

Габионы являются самым надежным и экологически безопасным способом для укрепления берегов. Результат – береговая линия защищается от размывания и разрушения под влиянием течения, волн, эрозии почвы и ливневых дождей. Здесь чаще всего используются матрацы Рено или коробчатые габионы.

Для защиты от водной эрозии, а также волновой абразии, подмывания опор, а также других разрушительных действий водной стихии также применяются габионы. Их применяют при строительстве, ремонте, возобновлении гидротехнических сооружений, таких, как хранилища воды, дамбы, искусственные пруды.

Современные армирующие материалы позволяют выполнять укрепление насыпей, оврагов и откосов в местах со слабым основанием полотна земли. Кроме того, такие конструкции усиливают дорожную одежду.

Еще одним местом для применения габионных конструкций являются скально-обвальные участки. Здесь используются специальные конструкции типа сетки двойного кручения и кольчужной сетки.

Применение матрацев Рено, особенности назначения.

Матрацы Рено – это специальный способ создания укрепительных конструкций. Здесь металлические конструкции изготавливаются способом двойного кручения, а формы ячеек – шестигранные. Матрацы Рено разделяются внутри на отдельные секции с шагом 1 м. Сеточные перегородки (диафрагмы) заполняют природным камнем. Для усиления каркаса конструкции применяется проволока, у которой большее сечение, чем у основного материала.
Матрацы Рено применяются для таких целей, как:
– упрочение грунта для защиты от нагрузок подпорных конструкции зданий, которые строятся, к примеру, фиксации мостовых конусов.
– гидротехническое строительство, для укрепления берегов рек и морей;
– защита находящихся под водой трубопроводных коммуникаций от эрозии;
– усиление (армирование) основания грунта перед началом укладки полотна во время дородно-строительных работ;
– основа под габионые коробчатые конструкции;
– защита склонов гор от схода лавин, селевых потоков и камнепадов;
– элементы ландшафтного дизайна.
Среди преимуществ, которыми располагают матрацы Рено, выделяется высокая прочность, возможность применения в разнообразных условиях, а также простота монтажных работ и экологическая чистота. А за счет особенности конструкции и естественным материалам, сооружение покроется растительностью и сольется с окружающей средой. Однако при этом надежность и прочность повысятся.

kareliagabions.ru

Габион

Немногие слышали про габионы, и еще меньше людей знает, что это такое. А ведь этот декоративный элемент принесет нотку авантюризма и очарования вашему приусадебному участку.

Габион представляет собой конструкцию из металлической проволоки, внутри которой находится щебень, битый кирпич, галька, крупные камни и т.д. Часто можно встретить габион, сделанный из сетки.



Главное отличие его — в полости расположены только натуральные материалы. Это также могут быть и древесные опилки, и даже листва, но следует понимать, что такое содержимое быстро начнет гнить, а поэтому его необходимо будет менять. По этой причине следует отдать предпочтение более долговечному материалу — камню.
Габион отлично подойдет в качестве замены сооружений из железобетона. Во-первых изготовление габиона тех же размеров, что и бетонная конструкция, обойдется гораздо дешевле, во-вторых, применение габиона позволяет человеку меньше воздействовать на экологию местности.

Применение габиона:

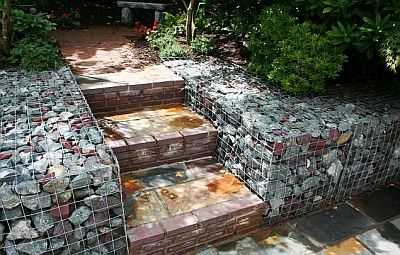

Габионы отлично подойдут в качестве ограждения, а также для разделения участка на зоны. Вы можете установить конструкцию в первоначальном виде и более ничего не делать с нею, а можете посадить рядом вьющиеся растения, которые дополнительно украсят габион.
Данное сооружение может также быть использовано в качестве садовой мебели. Уложите на габион сверху столешницу, и вы получите стол. Хотите сделать скамейку? Нет ничего проще! Соорудите из досок в сиденье и спинку, а в качестве основания используйте габион. Такая конструкция будет идеальна для тех, кто делает дизайн своего участка в деревенском стиле.
Если вы хотите создать у себя на участке водоем с красивым каменистым дном, то габион вам подойдет как нельзя лучше. Металлическая сетка будет практически не видна, а вот камни зато не будут скатываться в стороны или лежать не так как положено.
Габионы отлично подойдут для создания каменной беседки. Стоимость такого сооружения будет в десяток раз дешевле, чем если бы вы решили создать ее из камня. скрепленного цемента. Только на одной работе вы сэкономите приличную сумму. Достаточно расположить габионы по периметру планируемой беседки и установить на них крышу. Уютная беседка готова!
Одно из наиболее частых применений габиона — использования его в качестве опоры. Ни для кого не секрет, что при сильных дождях грунт размывается и медленно сползает по склону. Поэтому, если вы обладатель участка с холмистым рельефом, стоит призадуматься о том, чтобы установить габионы на возвышенности и предотвратить перемещение грунта вниз.
Габион имеет массу преимуществ:
1. Низкая цена. В цену габиона входит практически только стоимость материала. Изготовление и установка габиона не требует столь дорогостоящих работ, как если бы вы делали данные конструкции из бетона, железобетона или камня, скрепленного цементом.
2. Экологичность. Содержимым габиона являются только натуральные материалы — камень,щебень и т.д.
3. Долговечность. Данные конструкции способны прослужить не один десяток лет. Поэтому вам не надо волноваться, что через год или два придется устанавливать новую конструкцию.
Как видите, сфера применения габиона практически не ограничена! Его можно использовать практически где угодно и как угодно. И преимуществ у него немало.
