Одним из первоочередных вопросов строительства дома из газобетона является выбор типа фундамента. От этого выбора зависит надежность дальнейшего строительства и долговечность существования самого дома.
В ситуациях, когда постройка дома упирается в ограниченный бюджет, многие хозяева стараются сэкономить на фундаменте, предпочитая варианты возведения фундамента без подвала и цокольного этажа. Строители в данном случае советуют применять столбчатые фундаменты.
К основным плюсам таких фундаментов относится низкая цена и скорость возведения. К минусам – большинство столбчатых фундаментов чувствительны к почвам, на которых они стоят, имеют недостаточно большую несущую способность. Я об этом писал в статье «Фундамент на сваях».
Одним из видов столбчатого фундамента, который лучше подходит для возведения на пучинистых почвах (глинистых с близким залеганием грунтовых вод) можно назвать — фундамент по технологии ТИСЭ. ТИСЭ – это Технология Индивидуального Строительства и Экология. От прочих столбчатых фундаментов ТИСЭ отличается наличием расширенной пятки, увеличивающей площадь опоры столба и уменьшающей объем давления на квадратный сантиметр грунта, тем самым вдвое увеличивая расчетную несущую способность сваи.

Технология возведения фундамента ТИСЭ одна из самых простых, она не требует тяжелой строительной техники и большого числа специалистов. Для работы, помимо стандартного набора инструментов, необходим бур ТИСЭ и переносная опалубка. Бетон можно мешать и вручную, но в некоторых случаях есть смысл заказать готовый бетон в миксере. Экономия на спецтехнике и дорогих инструментах/материалах, позволяет больше потратить на рабочих, которые выкопают ямы, и на бетономешалку, для ускорения процесса заливки.
Бур ТИСЭ (создатель Р.Н. Яковлев) отличается от обычного наличием плуга, способного постепенно разворачиваться в процессе создания скважины, создавая тем самым расширенную полость внизу скважины.
Скважины для свай пробуриваются на глубину ниже расчетной максимальной точки промерзания грунта, на расстоянии 1,2 -1,5 метра друг от друга. Стенки скважин изолируются (как правило, рубероидом), после чего скважины армируются и заливаются бетоном. Укрепление свай ТИСЭ предусматривает изготовление связующего сваи ленточного фундамента высотой 50 см. Ростверк монтируется на некотором возвышении от земли, оставляя воздушный зазор 5-10 см до бетона, для устранения воздействия вспученного зимой грунта на бетонный ростверк.
Главным требованием к стенам при установке фундамента ТИСЭ – легкость стен. В момент изобретения технологии ТИСЭ, Яковлев предложил использовать опалубку, как для изготовления фундамента, так и для возведения в дальнейшем стен. На сегодняшний день, заменить блоки ТИСЭ возможно газобетоном. Дома из газобетонных блоков обладают рядом преимуществ, таких как легкость и простота укладки, относительно небольшой вес, высокий уровень тепло и пароизоляции, пожаробезопасность.

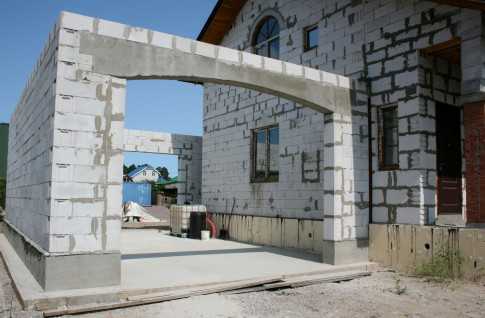

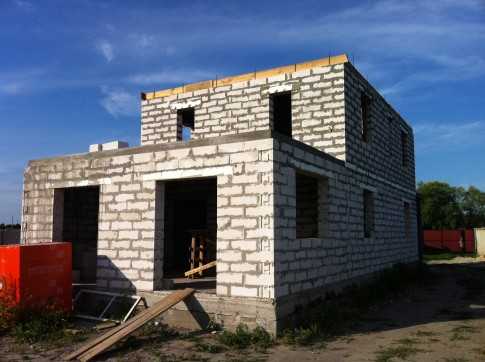

Применение газобетона на фундаменте ТИСЭ вполне оправданно, и такой дом прослужит своим хозяевам много лет. Однако при разработке проекта, следует учитывать, что газобетон не очень любит движение и строить из него дом с использованием фундамента ТИСЭ лучше на устойчивых почвах, не подвергающихся постоянным подвижкам. А также желательно усилить бетонный ростверк, связывающий сваи монолитной плитой сверху. По этой же причине перед возведением стен следует убедиться в устойчивости самого фундамента и его готовности к дальнейшему возведению дома, то есть сделать фундамент до осени, а весной или в начале лета, непосредственно перед строительством дома из газобетонных блоков, проверить геометрию фундамента.

Особенно важно помнить, что  фундамент ТИСЭ изначально предназначался для легких домов, а газобетон, хоть и относитеьно легкий материал, но крупный дом из газобетона может весить уже более 250 тонн, поэтому не стоит пренебрегать расчетом несущей способности  будушего фундамента.

gazobetoneco.ru

Фундамент ТИСЭ делаем ростверк сами на своем участке

Со сваями ТИСЭ я промучился весь прошлый строительный сезон. В этом сезоне из–за высокой занятости на втором участке со строительством домика, времени на фундамент было маловато. Добиравшись до участка набегами, была построена опалубка под ростверк 40см шириной на 50см высотой.

С внешней стороны две доски сороковки шириной 150 и еще две шириной 100, т.е. высота ростверка 50см. С внутренней стороны использовалась доска тридцатка шириной 100, т.е. по высоте ростверка пять досок. Тридцатку брали с целью экономии. Она еще и низкосортная была. С расчетом, что если разопрет внутри, то будет не видно и особо не навредит.


Кликните по фотке, чтобы увеличить.

На вертикальные стойки пошел брус сечением 50х50 и 50х40, а также местами доски разной толщины ( 25, 30, 40). По какому–то там СНИПу при такой высоте опалубки (50см) и использовании доски 40, вертикальные стойки должны быть через метр. В случае с доской 30, через 80 см. Вертикальные бруски были вбиты на 30–40 см кувалдой и торчали над землей на 70–80 см.

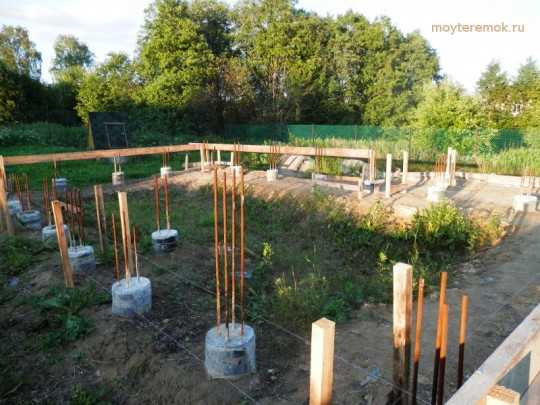

Так как у нас большой перепад на участке, еще в прошлом году мы сделали подсыпку супеси в зоне свай по периметру фундамента. В итоге теперь все сваи торчали из грунта примерно на 20 см. На вбитых брусках был отмечен уровень верха опалубки по горизонту с использованием водяного дедовского уровня с переливающимися сосудами. В нижней части бруски были стянуты между собой дощечками, см. фотки.


Кликните по фотке, чтобы увеличить.

Начинаем крепить доски сверху по уровню. Верх доски — верх будущего ростверка — край заливки бетона.


Кликните по фотке, чтобы увеличить.

Мы не использовали классическую технологию с предварительной сборкой щитов, т.к. хотели поменьше пилить доски и еще почему–то. Сверху вниз от отмеченного на брусках уровня привинчивались на черные саморезы 55–65мм доски опалубки. Доски под бетон прикручивались с внутренней стороны брусков, а под подсыпку оставшегося зазора в 20см прибивались на гвозди 70 с внешней, см. фотки.


Кликните по фотке, чтобы увеличить.

Для распиливания досок использовался в основном электролобзик, ну и иногда обычная ручная пила. Циркулярка опасная на любителя.


Кликните по фотке, чтобы увеличить.


Кликните по фотке, чтобы увеличить.

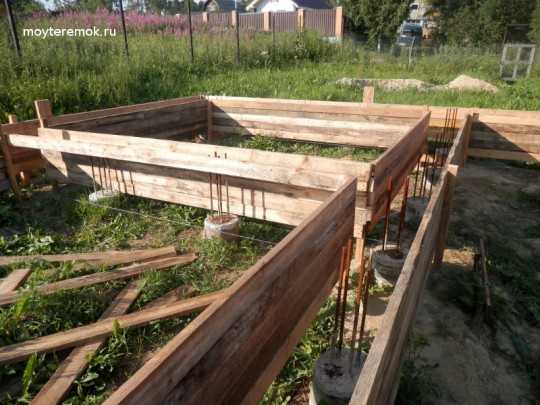

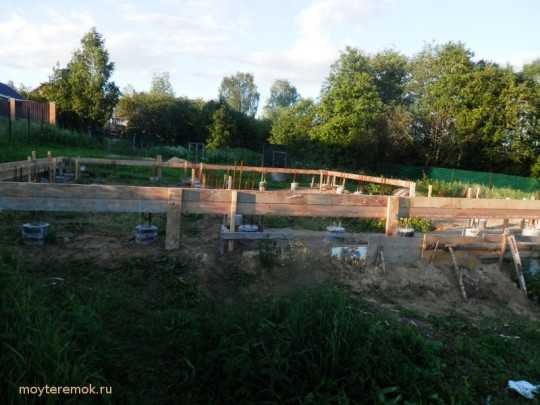

Кликните по фотке, чтобы увеличить. Сначала пустили доски по периметру.

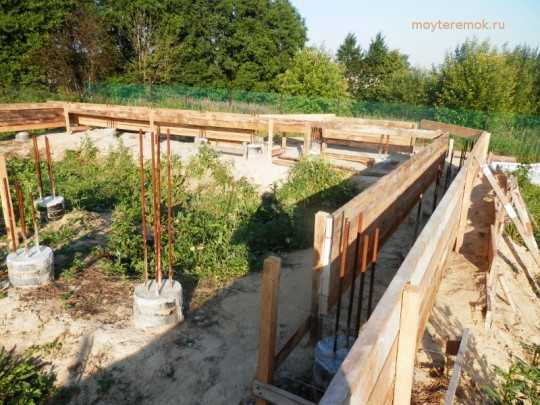

Кликните по фотке, чтобы увеличить. Работа потихоньку движется.

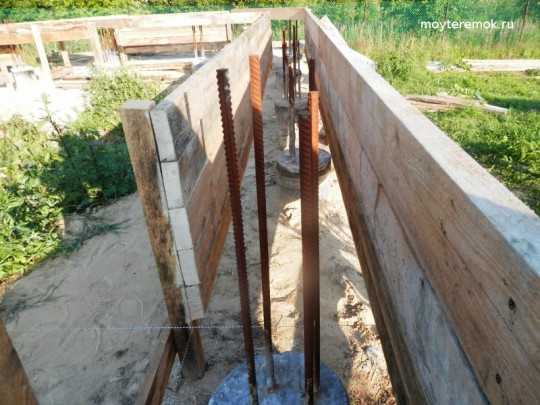

Кликните по фотке, чтобы увеличить. Приходиться постоянно перелазать через опалубку.

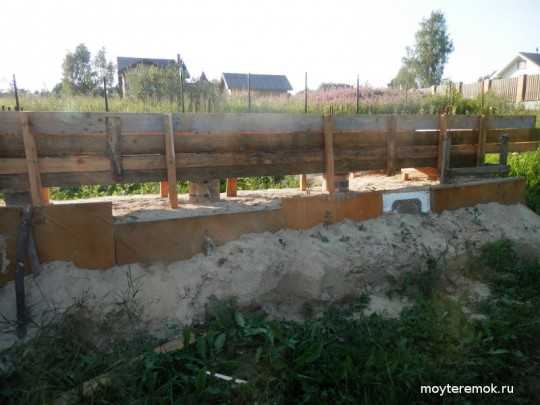

Кликните по фотке, чтобы увеличить. Под опалубкой подсыпка первого яруса.
.

[ads_1]

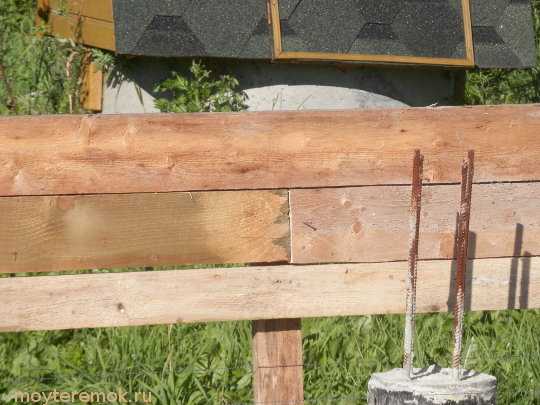

Доски пускаем в разбежку. Щели закроет рубероид уложенный в опалубку. Домик колодца постоянно попадает в кадр.

Жмем 2 (чтобы перейти на следующую страницу).

Страницы: 1 2 3 4 5 6

moyteremok.ru

фундамент ТИСЭ

Приглашаем учиться к нам  в "школу строительства"

Внимание заказчиков -постоянно действующие акции по снижению цены блоков     смотреть здесь

 Малоэтажные проекты  любой сложности из газобетонных блоков Итонг с расчетом фундаментов на основании ИГИ делаем МЫ. Цены разумные.

Проект ландшафтного дизайна вашего участка можете заказать нам.

По всем вопросам расчета фундаментов, проектирования фундаментов любого типа, в том числе фундамента ТИСЭ, строительства фундаментов, обращайтесь к нашим специалистам на телефоны указанные на нашем сайте

Фундамент тисэ для дома из газобетонных блоков.

 Данный вид столбчатого фундамента тисэ, представляет сосбой один из вариантов полнозаглубленного  фундамента столбчатого типа, аббревиатура которого расшифровывается как «Технология индивидуального строительства и экология, а я бы добавил и слово экономичность» относится к категории столбчатых фундаментов. Как и любой другой тип фундамента, фундамент ТИСЭ для газобетонных домов со стенами из газобетонных блоков, обеспечивает надежную передачу нагрузки от газобетонного  коттеджа или дома  на основание на которое опирается подошва фундамента ТИСЭ, проще говоря грунты находящиеся под подошвой фундамента ТИСЭ. И к фундаменту ТИСЭ предъявляются  те же требования, что  и к любому другому типу фундамента для дома построенного как из газобетонных блоков Ytong, так и любых других строительных стеновых материалов. Основные требования к проектированию фундаментов ТИСЭ предъявляются такие же как и к любому другому типу фундамента  по СНиП.02.01-83.

( в этой статье представлена информация фундамента типа плита)

 От надежной работы фундамента ТИСЭ зависит безаварийная долговечность эксплуатации коттеджа или дома из газобетонных блоков Ytong или газобетонных блоков Грас и его эксплуатационные качества на весь период  эксплуатации фундамента ТИСЭ. Обычно в составе сметной стоимости, затраты на ленточные фундаменты в зависимости от условий, могут доходить до 18%,что безусловно существенно. И при технически обоснованном подходе, в зависимости от размеров строения, его этажности, применяемых стеновых  материалов ,рельефа местности и с учетом прочности и плотности  грунтов, уровня грунтовых вод и глубины промерзания –эти затраты можно снизить более чем в два раза не в ущерб эксплуатационным характеристикам дома, применив в качестве фундамента для коттеджа из газобетонных блоков Итонг, столбчатый фундамент ТИСЭ.

                      Что же конструктивно представляет из себя столбчатый  фундамент ТИСЭ ?-так вот фундамент ТИСЭ, это цилиндрический армированный железобетонный столб определенного диаметра с уширением к основанию опорной части(подушки). Диаметр столба фундамента ТИСЭ и площадь основания уширения(подушки)фундамента ТИСЭ расчетные и зависят от нагрузок дома или коттеджа и несущей способности грунта на который опирается опорная подушка фундамента ТИСЭ. Арматура пронизывающая весь фундамент ТИСЭ  с низу до верху, воспринимает динамические боковые нагрузки и вертикальные нагрузки при наличии внецентренного сжатия фундамента ТИСЭ и в совместной работе с уширенной частью фундамента ТИСЭ, является надежным гарантом от негативного воздействия сил морозного пучения на фундамент ТИСЭ. Исходя из несущей способности одного такого столба фундамента ТИСЭ и нагрузки от всего сооружения(веса), расчетно определяется количество таких столбов фундамента ТИСЭ, которые затем  расставляются  по осям строения, начиная от углов и пересечений стен дома или коттеджа(что является обязательным условием).

 Наиболее целесообразно применение столбчатого  фундамента ТИСЭ при строительстве , каркасных , брусовых,  бревенчатых строений и строений со стенами из мелкоштучных элементов включая и газобетонные блоки Грас и газобетонные блоки Ytong, любого типа керамического кирпича, блоков из керамзитобетона, пенобетона, газобетона, пенобетонных блоков и газобетнных блоков Итонг , пеноблоков, газосиликатных блоков Ytong …..) с небольшими размерами в плане до 10м, не имеющих цокольных этажей, подвалов,  и в грунтах, по плотности способных обеспечить сохранность скважины без обрушений в процессе производства работ по  бетонированию конструкций фундамента ТИСЭ.

С учетом особенностей технологии строительства фундамента ТИСЭ, надо понимать, что   не во всех типах  грунтов можно построить фундамент ТИСЭ. К примеру в сыпучих грунтах, песках супесях, легких суглинках, сильно обводненных грунтах или высоком уровне грунтовых вод технологически выполнить фундамент ТИСЭ достаточно сложно, а порой и не возможно в результате обрушения грунтов и как следствие не возможности сформировать в грунте скважину с воронкой к низу ( в которой формируется опорная подушка фундамента ТИСЭ) что является основным конструктивным элементом фундамента ТИСЭ.

                        Основным материалом при изготовлении  фундамента ТИСЭ является тяжелый бетон и к нему предъявляются требования следующего характера:

-класс бетона не ниже 12,5 морозостойкость не менее 50

-арматура А-IIIФ6-8мм и А-IФ6мм

                         Технология строительства фундамента ТИСЭ следующая:



На основании расчета фундамента ТИСЭ и определения количества столбов ТИСЭ, по проектной схеме производится разбивка осей фундамента ТИСЭ и расстановка столбов фундамента ТИСЭ по осям, бурятся  скважины расчетного диаметра( чаще всего диметром 250мм)  на глубину равной глубине промерзания грунта +10см для полнозаглубленных фундаментов ТИСЭ и на 500-750мм для мелкозаглуьленных фундаментов ТИСЭ. Затем специальным буром для фундамента ТИСЭ производится уширение основания будущего фундамента ТИСЭ, под расчетный  диаметр, обеспечивающий  несущую способность фундамента ТИСЭ на расчетных грунтах в основании фундамента ТИСЭ. ( как правило до 600мм)По готовности скважены фундамента ТИСЭ и ее проверки на предмет целостности и отсутствия обрушения грунта стенок скважены, закладывается арматурный каркас заданного размера будующего фундамента ТИСЭ, при этом надо обратить внимание на обеспечение защитного слоя арматуры между стенкой скважины и хомутом арматурного  каркаса, для ее нормальной работы в бетоне планируемого фундамента ТИСЭ, а так же исключить возможность обрушения грунта в скважене при выполнении работ по бетонированию фундамента ТИСЭ. При наличии подготовленной и заармированной  скважены под фундамент ТИСЭ, произвести ее бетонирование литым бетоном. Использовать глубинны  вибратор для уплотнения бетона в фундаменте ТИСЭ надо осторожно, не вызвав вибрацией обрушение грунта скважены под фундамент ТИСЭ. В зависимости из какого материала возводятся стены коттеджа,  в дальнейшем обвязка отдельных  элементов (столбов) в единый фундамент ТИСЭ, производится металлической  балкой, бревном или брусом для деревянных строений или  монолитной железобетонной рамой для стен возводимых из мелкоштучных материалов (кирпич, газобетонные  блоки Ytong,  пеноблоки Ytong,  газоблоки Грас  от ведущих производителей газобетонных блоков автоклавного твердения грас, Ytong.  Расстояние между столбами фундамента ТИСЭ в зависимости от веса сооружения расчетное,  но как правило не менее 1500мм, оптимальное около 1800мм.

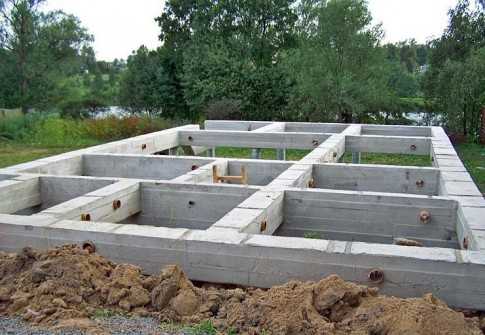

                              При обвязке столбов в единый фундамент ТИСЭ железобетонной рамой, (как показано на эсизе) соединение обвязочной железобетонной рамы со столбом фундамента ТИСЭ производится через  ростверк(так называется соединительный узел) и в этом случае арматура столба должна выступать за габарит столба фундамента ТИСЭ на высоту обвязочной  рамы, минус  15мм. При выполнении работ по обвязке столбов фундамента ТИСЭ бревном (брусом),металлической балкой или железобетонной рамой, необходимо обеспечит зазор между землей и обвязочным бревном(брусом) или железобетонной рамой не мене 10% от глубины промерзания грунта, за счет чего исключить динамическое воздействие грунта  на обвязку столбов фундамента ТИСЭ при  морозном пучении грунта . При условии если грунт под рамой фундамента ТИСЭ не пучинистый, то зазор не обязателен.

Еще раз хочу обратить внимание, в зависимости от материала стен коттеджа, типа перекрытия, этажности,полезных нагрузок, типа крыши, снеговых и ветровых нагрузок(определяющий нагрузки на основание)  и несущей способности грунтов под подошвой фундамента ТИСЭ, определяется  количество столбов фундамента ТИСЭ и их шаг.

И так в чем преимущество фундамента ТИСЭ:

-его экономичность, расход бетона  на его возведение сокращается по сравнению с ленточным фундаментом более чем в два раза.

-соответственно снижается  трудоемкость при строительстве фундамента ТИСЭ  и сокращаются сроки строительства фундамента ТИСЭ.

Рассмотрим недостатки фундамента ТИСЭ :

-не возможность  применения фундамента ТИСЭ во всех типах грунтов из-за технологических особенностей его строительства   (исключить обрушение грунта скважины в песчаных грунтах ,супесях, обводненных грунтах и при высоком уровне грунтовых вод не возможно).

-сложность в обеспечении контроля качества работ при строительстве фундамента ТИСЭ, особенно в зоне бетонирования подушки, риск обвала грунта присутствует постоянно, а проконтролировать его состояние в момент бетонирования фундамента ТИСЭ не возможно.

-для тяжелых домов или коттеджей с применением керамического или силикатного кирпича, железобетонного перекрытия, большими полезными нагрузками, расчетную  несущую способность  фундамента ТИСЭ обеспечить сложно, а чаще всего не возможно. В таких случаях лучше отказаться от фундамента ТИСЭ не смотря на его экономичность в пользу другого типа фундамента.

- не возможности  применения фундамента ТИСЭ в строениях длинна стен которых более 12м,  в силу возможной разной структуры грунтов и типов грунтов, соответственно разной несущей способности грунтов, причем чем длиннее стена тем больше возрастают риски с  применением фундамента ТИСЭ

-при использовании  фундамента ТИСЭ, возведение подвалов сопряжено со сложностями, а цокольный этаж не возможен.

                                                  При кажущейся простоте фундамента ТИСЭ он очень чувствителен  к минимальным отклонениям  в технологии производства  работ, что в свою очередь требует строгого пооперационного контроля в процессе  строительства фундамента ТИСЭ  на всех стадиях технологического процесса, начиная от разметки,  бурения скважен, армирования и до бетонирования столбов и обвязочной железобетонной рамы фундамента ТИСЭ. И при принятии решения на применение фундамента ТИСЭ на основании геологических исследований надо четко понимать какие грунты находятся в зоне пятна застройки и на сколько они однородны по структуре по всей площади застройки. Особенно когда габариты дома или коттеджа выходят за габариты в 12м.

            Многолетний опыт эксплуатации малоэтажных домов построенных  на столбчатых фундаментах  ТИСЭ возведенных с соблюдением всех технологических тонкостей, показал высокую технико-экономическую эффективность и  надежность фундамента ТИСЭ. Собственно поэтому фундамент ТИСЭ и сегодня находят достаточно широкое  применение в фундаментах домов и коттеджей малоэтажного строительства.

Алгоритм принятия решения на применение фундамента ТИСЭ при строительстве вашего коттеджа или дома:

1- определение площади застройки коттеджа который планируется поставить на фундамент ТИСЭ.

2- проведение инженерно-геологических исследований грунтов в зоне застройки дома.

3-Определение возможности применения фундамента ТИСЭ исходя из анализа структуры залегания грунтов, УГВ, глубины промерзания грунтов, пластичности грунтов.

4- определение несущей способности грунтов в основании подошвы фундамента ТИСЭ, Ro- в кг/см2

5- сбор нагрузок от строящегося дома, распределение их по проектируемым осям будующего фундамента ТИСЭ.

6- Расчет несущей способности одной сваи фундамента ТИСЭ.

7- Определение колличества свай по каждой оси.

8- расстановка свай фундамента ТИСЭ по осям коттеджа с примвязкойих расстояния друг от друга.

9- расчет сечения ростверка для обвязки свай фкундамента ТИСЭ, исходя из расстояния между отдельными сваями и нагрузки от дома на 1 метр погонный ростврка.

10- расчет армирования ростверка исходя из его необходимой несущей способности для нагрузок передаваемых через стены коттеджа.

С уважением С.Коростелев



www.aerocrete.ru

Строительство фундамента под дом из газобетона. Виды фундаментов для дома из газобетона

Выбор вида фундамента под газобетон зависит от целого ряда факторов, таких как:

  • Нагрузка от кровли, стен и перекрытий;
  • Временная нагрузка – это различные предметы интерьера, в том числе и мебель.
  • Рельеф местности;
  • Геологические условия участка;
  • Виды фундамента для дома из газобетона.

Фундамент под дом из газобетона должен быть изготовлен из железобетона. Обычно они бывают следующих типов:

  • Монолитная плита;
  • Ленточный заглубленный фундамент;
  • Ленточный мелкозаглубленный;
  • Ленточный для пучинистых грунтов;
  • Свайный фундамент под газобетон.

Самым дорогим является ленточный заглубленный фундамент под газобетон, а самым дешевым – мелкозаглубленный. Последний вид чаще всего используется застройщиками для возведения стен из каменных материалов. Фундамент ТИСЭ для газобетона является прекрасным вариантом для возведения сооружений на пучинистых грунтах, строительства зданий на склонах.

Какой фундамент выбрать?

При подвыборе фундамента для дома стоит учитывать геологию участка, на котором планируется строительство. Для пучинистых почв отлично подходит ленточный мелкозаглубленный фундамент с использованием монолитного ростверка и буронабивных свай. А для обычных геологических условий подойдет обычный ленточный мелкозаглубленный фундамент для дома из газобетона.

Когда возникает вопрос, какой фундамент лучше, главное придерживаться одного правила – фундамент должен обладать высокой прочностью и надежностью, чтобы обеспечивать жесткость всего строения. Специалисты называют это "ормостабильностью" дома. Это правило касается всех типов стеновых материалов.

Если стоит вопрос, какой фундамент под газобетон выбрать, стоит обратиться к профессионалам, которые смогут сделать расчет фундамента на должном уровне. Все работы должны проводиться в точном соответствии с проектной документацией, которая учитывает геологию участка.

И самое важное – экономить на фундаменте нельзя, независимо от того, из какого материала вы собираетесь возводить дом – будь то кирпич, дерево или газобетон.

Миф или реальность?

Бытует мнение, что несмотря на все преимущества газобетона, он является очень хрупким материалом, и малейшая его деформация может привести к сквозной трещине всего фундамента. Хрупкость материалов определяется модулем упругости. Чем выше его показатель, тем более хрупким является материал.

Если обратить вниманиенормативную документацию, то можно легко узнать, что модуль упругости газобетона обладает самым низким показателем среди всех ячеистых, мелкозернистых и тяжелых бетонов, то есть он является самым прочным среди всех типов бетона. Все данные о модули упругости можно найти в СНиП "Железобетонные и бетонные конструкции".

Стоит отметить, что деформация фундамента может способствовать фатальному разрушению любой конструкции, независимо от того, из чего возведены стены – будь то ячеистый бетон, кирпич или тяжелый бетон. Существует мнение, что хрупкость стенового материала сильно влияет на вид фундамента является заблуждением. Тоже самое касается и фундамента для гаража из газобетона.
