Свайные фундаменты с монолитным ростверком

В наших статьях мы неоднократно рассказывали о различных конструкциях фундаментов, о том как они устроены, для каких строений больше подходят, как самостоятельно рассчитать фундамент. Мы так же писали, что одним из наиболее экономичных основании для легких каркасных домов, для домов из газобетона или бревна является столбчатый или как часто его называют свайный фундамент.

В этой статье мы расскажем вам о том, как сделать монолитный бетонный ростверк для свайного фундамента, как правильно его армировать и утеплять.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомПо своей конструкции, ростверк представляет из себя бетонную, металлическую или деревянную ленту, которая крепится к верхней части столбчатого фундамента или фундамента на винтовых сваях. Основной задачей ростверка является перераспределение нагрузки от всего строения на сваи, которые в свою очередь передают ее на грунт.

Например, при возведение сруба, его нижние бревна, которые лежат на столбах, выполняют функцию ростверка. В каркасном домостроении, нижняя обвязка дома так же выполняет подобную функцию.

Деревянный или металлические типы ростверка мы рассматривать не будем, делаются они достаточно просто, а вот монолитный бетонный ростверк требует более профессионального подхода.

Установка опалубки

К этому времени на участке должны быть установлены сваи. Неважно какими они будут – выложенными из кирпича или залитыми из бетона.

Для формирования опалубки подойдут обрезные доски толщиной от 2,5 см, ДСП, ОСБ, фанера и любой подобный материал.

Как только весь объем материала подготовлен, можно приступать к собиранию опалубки. При этом важно знать, что высота ростверка должна быть минимум 30 см, а ширина у основания ленты на 10 см больше чем ширина сваи.

По форме ростверк делают в виде прямоугольника или в виде перевернутой трапеции. Так же его можно сделать ступенчатым, при этом верх должен быть немного шире.

Рассмотрим поэтапно один из наиболее популярных вариантов устройства опалубки.

1.Первое что нужно сделать, это разметить края будущей опалубки и по этой линии через каждые 50-90 см забить деревянные бруски сечением 5х5 см. Бруски должны располагаться строго вертикально.

2.Вбитые в землю бруски необходимо надежно соединить в верхней части при помощи таких же брусков. Можно использовать для этого проволоку.

Далее, при помощи саморезов прикручивается нижняя планка. Для этого подойдут доски толщиной 3-4 см. На этих планках будет лежать нижняя часть всей опалубки.Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком3.Следующим делом устанавливаются доски. Сначала доски укладываются горизонтально. Тут нужно аккуратно пропилить отверстия под сваи. Чем плотнее опалубка будет прижиматься к столбам, тем меньше бетона вытечет.

После чего  доски ставятся вертикально. Для того чтобы они надежно держались, их приколачивают к вертикально стоящим брускам, которые вбивали на первом этапе.Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком4.Как только опалубка собрана, по всей внутренней поверхности расстилают полиэтиленовую пленку. Она предотвратить утечку цементного молочка, которое необходимо для правильного созревания бетона. Пленку можно пристрелить степлером, чтобы она не падала.

На этом сборка каркаса опалубки завершается.

Если вы не уверены в надежности конструкции, то можно добавить дополнительные ребра жесткости и различные упоры.

Армирование ростверка

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомБетон является очень прочным материалом, но, как известно, он хорошо работает на сжатие, а при растяжении и изгибании лопается. Для устранения этого недостатка его армируют. Арматура, напротив, хорошо ведет себя при растяжении. Таким образом, эти два материала находясь вместе образуют прочную и надежную конструкцию.

Армирование ростверка состоит из нескольких этапов.

1.Сначала на низ опалубки укладывают бруски. Их толщина должна быть одинакова. Подойдут бруски толщиной 3-5 см. Ширина здесь не важна.

Для чего это необходимо?

По правилам, арматура должна находится не ближе 3 см от наружной бетонной поверхности, т.е. она должно быть полностью утоплена в бетон. Таким образом, бруски, в данной случает, уложены для удобства.

2.Укладка нижнего ряда продольной арматуры.

Для этого используют ребристую арматуру диаметром 10 мм или 12 мм, которую кладут на бруски. Как подсчитать их количество мы рассмотрим в примере чуть ниже.

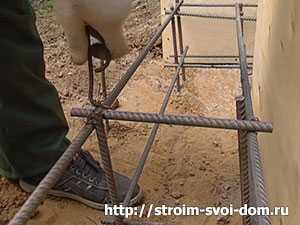

3.На этом этапе нужно связать продольную арматуру между собой таким образом, чтобы расстояние между отдельными прутами было одинаково.

Для связки используют гладкие прутья толщиной 6-8 мм потому что они дешевле и никакой другой функции как придание геометрии каркасу не выполняют.

Таким образом, нижний ряд арматурного каркаса полностью собран и можно приступать к сборке верхнего ряда.Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

4.Сборка верхнего ряда. Мы рассмотрим один из способов, как можно собрать верхний ряд.

Как мы писали выше, вбитые в землю бруски были соединены сверху планкой. На эти планки, используя проволоку, подвешиваются арматурные прутья. Высота, на которой должна висеть арматура зависит от высоты ростверка. При этом не забывайте, что арматура в бетоне должна располагаться не ближе 3 см от края.

Таким образом, арматура располагается в подвешенном состоянии.

5.Теперь нужно связать прутки верхнего ряда между собой. Делается это таким же образом, как и нижний ряд.

6.Получилось два ряда: верхний и нижний. Их так же связывают между собой гладкими прутьями 6-8 мм.

7.В итоге должен получится армированный каркас прямоугольной формы. Так как верхние прутки были подвешены на проволоку и оба ряда были связаны между собой, то деревянные брусочки, которые закладывались на первом этапе можно убрать.

Получится что весь каркас весит на проволочках. На этом этап армирования можно считать законченным.

Расчет количества арматурных прутков

По общим правилам, площадь сечения продольной арматуры должна составлять не менее 0,1% от площади поперечного сечения ростверка.

В качестве примера возьмём ростверк сечением 40х40 см. Переведем сантиметры в миллиметры и подсчитаем площадь. Она составит 160000 мм2. Соответственно общая площадь сечения арматуры равна 160 мм2.

Нам так же известно, что подходящий диаметр прута 10 мм или 12 мм при этом их количество в верхнем и нижем рядах должно быть одинаково.

Площадь прутка круглой формы находим по всем известной формуле S=πd2/4. Где d – диаметр арматуры.

Получаем: S10=78,5 мм2, S12=113 мм2.

Поделив общую площадь сечения всех прутьев на площадь одного прута получим их необходимое количество.

Округлив полученные цифры получаем, что количество арматуры n10

=2 шт и n12=1 шт.

По технологии, установка одного арматурного прута в ряду шириной более 15 см запрещена. Получается, что при таком ростверке, в ряду должно находится 2 прутка. Таким образом их общее количество должно составлять 4 штуки.

Марка и состав бетона для ростверка

Много писать по этому поводу мы не будет. Как правило, на этапе заливки бетона всех интересует вопрос, какую марку бетона использовать для ростверка и как его приготовить своими руками.

Для ростверка используют бетон марки М300 и М350. Если вы готовите бетон самостоятельно, то необходимые пропорции вы можете найти на нашем сайте в статье «Марка и состав бетона«.

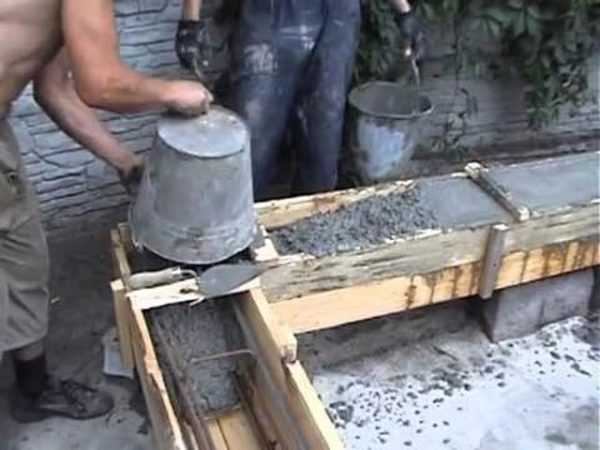

Так же стоит сказать, что при заливке бетона его обязательно необходимо штыковать т.е. выгонять воздух, который застревает в толще бетона.

Для этого используют специальный вибратор, который можно взять в аренду. Так же можно воспользоваться прутком арматуры и штыкованием выгонять воздух.

Делать это нужно очень тщательно, иначе после застывания, в местах образования воздушных пустот, ростверк будет ослаблен.

Утепление ростверка

Свайно-ростверковый фундамент, как и любой другой нуждается в утеплении. Исключением являются дачи и дома предназначенные для проживания в теплое время года.

Бетонный ростверк будет служить мостиком холода, который может свести на нет всё утепление дома.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомСхема утепления достаточно проста и производит ее можно после постройки дома. Для этого достаточно по наружной поверхности ростверка закрепить обычный белый пенопласт или применить более дорогой, но и более качественный экструдированный пенополистирол.

Применять мягкие утеплители, такие как каменная вата или стекловата нежелательно. Они хорошо впитывают влагу и как следствие теряют свой теплоизоляционные свойства. Пенопласты лишены подобного недостатка.

Как правило, для утепления ростверка используют пенопласт толщиной 5-10 см. Этого вполне достаточно.

Крепят его при помощи специальных дюбелей, а стыки запениваются.

Многие на этапе монтажа делают ошибку – ставят пенопласт на землю после чего крепят. Ошибка в этом случает заключается в том, что пенопласт должен находится на высоте 5-10 см от земли.

Дело в том, что на грунт действуют силы морозного пучения, которые поднимают или опускают его. Что это за силы мы писали в статье (ссылка). Так вот, если пенопласт будет располагаться на грунте, то при подъеме почвы его просто оторвет от стен или он сломается.

Многие боятся, что если не плотно прижать пенопласт к поверхности земли, полы первого этажа будут холодными. Это не так. Для того, чтобы пол был теплым его утепляют. На эту тему на нашем сайте есть пара статей «Пол по грунту».

Поверхность пенопласта часто отделывают при помощи цокольных панелей имитирующих кладку кирпича. Экструдированный пенополистирол можно оштукатурить. Но это темы другой статьи. Важно понять, что ростверк обязательно нужно утеплять. Это сэкономит деньги на отопление и сделает температуру в доме более комфортной.

Различие между свайно-ростверковым и ленточным фундаментами

Многие ошибочно считают, что свайный фундамент с ростверком и ленточный фундамент — это одно и тоже. В действительности это совершенно два разных основания.Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Ленточный фундамент расположен непосредственно на земле и передает нагрузку от строения по всей площади.

Ростверк несет другую функцию. Он перераспределяет вес здания на столбы, которые в свою очередь передают нагрузку на грунт.

Важным различием является то, что ростверк не должен контактировать с поверхностью земля, иначе силы морозного пучения, о которых мы рассказывали немного выше, могут сломать его или вместе с ним вытащить из земли сваи.

stroyvolga.ru

расчет, армирование и установка своими руками

Фундаменты, выполненные по буронабивной технологии с монолитным ростверком в последнее время, становятся все более популярными. И это справедливо, поскольку устройство такого фундаментного основания имеет неоспоримые преимущества и широкие возможности по применению. Данная технология представляет собой совокупность устройства заглублённых бетонных столбов, выполненных по специальной технологии в ключевых точках, и заливки связующего ростверка различного технического устройства.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Так выглядит буронабивной фундамент с ростверком


Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Благодаря своей надёжности, экономичности и быстровозводимости, буронабивной фундамент с ростверком используется как в промышленном, так и в частном строительстве, а также может быть выполнен своими руками без дополнительного привлечения строительных бригад и техники. Вернуться к оглавлению

Содержание материала

Основные принципы буронабивной технологии и её преимущества

Возведение буронабивного фундамента с ростверком основано на следующих технологических принципах:

  • основание фундамента точечно закрепляется в неподвижном земляном слое и имеет статическую трубчатую или метало-каркасную основу; Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомСхема устройства буронабивного фундамента
  • несущие нагрузки предусматривают равномерное распределение;
  • количество точек необходимого приложения нагрузочной устойчивости определяется расчётными методами;
  • ключевые точки имеют единую структуру за счёт монолитной армированной обвязки или ростверка.

Данная технология имеет ряд неоспоримых преимуществ.

  1. Возможность устройства основания для строительства на любых поверхностях и грунтах, кроме скальных, в том числе: Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомПодробная схема для установки буронабивных сваи своими руками
    • на участках с большими перепадами по высоте;
    • на грунтах, подверженных вспучиванию и горизонтальному перемещению;
    • в местах с повышенным уровнем воздействия сезонных водных факторов.
  2. Высокая надёжность и устойчивость фундамента за счёт установки его основания ниже промерзания грунта.
  3. Отсутствие потребности проведения масштабных земляных работ, что позволяет производить строительство с минимальным нарушением окружающего ландшафта, а также исключается необходимость вывоза грунта. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомБуронабивной фундамент с ростверком в разрезе
  4. Выполнение фундаментных работ возможно непосредственно вблизи существующих зданий без дополнительного механического отрицательного воздействия на них, а также без повреждения ранее подведённых подземных коммуникаций.
  5. Время на проведение фундаментных работ минимально и есть возможность их круглогодичного выполнения.
  6. Возможность использовать данную технологию для зданий и сооружений, выполненных их любых материалов, любой высотности и назначения за счёт равномерного распределения расчётной нагрузки. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомСхема с размерами для устройства опалубки под фундамент
  7. Низкая себестоимость строительства и простота выполнения работ, оптимальный вариант для обустройства фундаментного основания постройки своими руками.

Все вышеперечисленное делает технологию устройства буронабивного фундамента широко применимой, особенно в строительстве малоэтажных частных домов, возведения бань и прочих хозяйственных построек.

Вернуться к оглавлению

Подготовительные мероприятия для устройства буронабивного фундамента

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомЧертёж с названия элементов буронабивной сваи
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки.
При проведении расчётов используются следующие данные:

  • ориентировочный вес будущего здания с допуском в большую сторону;
  • конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
  • тип грунта и его особенности;
  • точка промерзания грунта и высота подъёма грунтовых вод; Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  • планируемый диаметр свай и показатель прочности цемента;
  • длина и запас прочности арматурных элементов;
  • коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

  • максимальное расстояние между сваями составляет 2 м;
  • минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомСхема и необходимые расстояния буронабивного фундамента с ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
В зависимости от полученных данных выполняют составление окончательного плана и расчета фундамента с точками расположения свайных конструкций. На основании данного плана выполняют разметку непосредственно на местности с соблюдением размеров и параллельности сторон.
По факту нанесения разметки приступают к непосредственному бурению грунта для устройства свайно-набивного фундамента
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомСхема устройства и бурения грунта под сваи
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Вернуться к оглавлению

Способы устройства свайного основания

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

  • металлические или асбестоцементные трубы диаметра 150-200 мм, данный вариант наиболее подходит для облегчённых конструкций;
  • заливной армированный каркас с использованием опалубки для фундамента из рубероида и металлической сетки; Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
    Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  • обсадные трубы из асбестоцемента или пластика большего диаметра, целесообразно использовать при устройстве основания зданий из тяжелых материалов. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомПроцесс бурения фундамента вручную
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
При установке свай по каркасной технологии необходимо соблюдать следующий порядок.

  1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
  2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомКонструкция опалубки для буронабивного фундамента

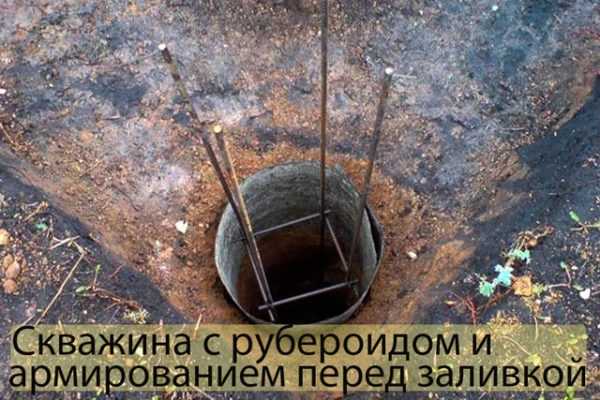

  4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.

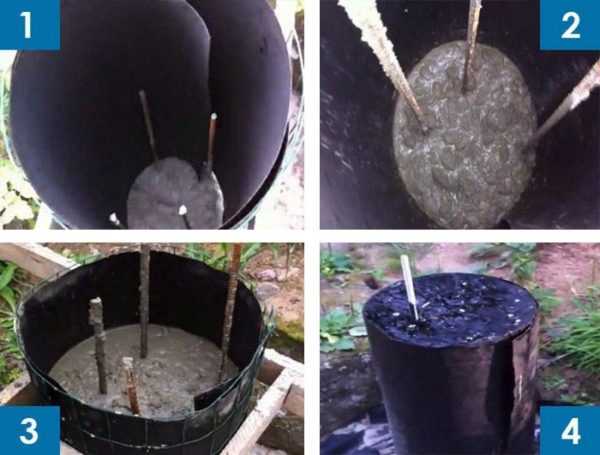

  5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
    Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания.

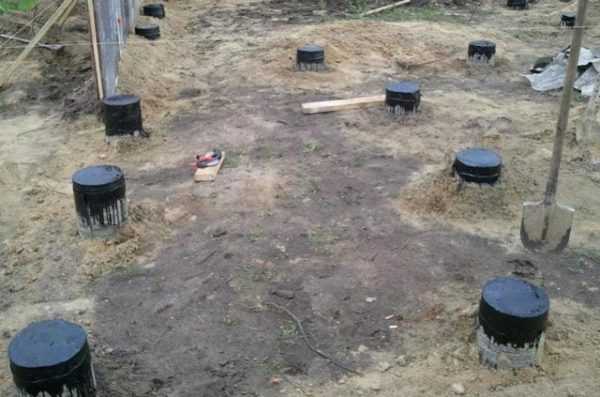

Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

  • для металлических труб — антикоррозийную обработку;
  • для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Также допускается вариант обвертывания труб рубероидом для дополнительной гидроизоляции.
Установка свай с применением труб выполняется по технологии аналогичной каркасному способу и также может быть выполнена своими руками.

Вернуться к оглавлению

Технология устройства ростверка

Ростверком принято называть верхнюю часть фундамента, которая обеспечивает связку свайного основания и равномерное распределение несущей нагрузки.

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка.

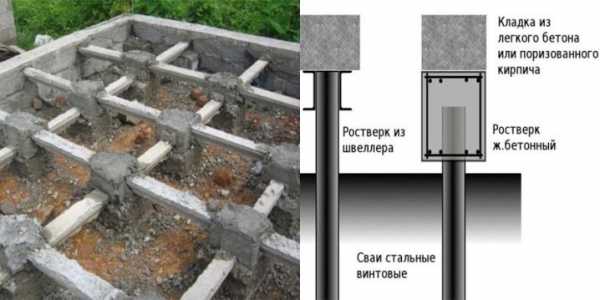

Ростверк может быть одного из трёх типов:

  • мелкозаглубленный фундамент, который внешне напоминает ленточный фундамент и имеет следующие размеры:
    • ширина — 40 см;
    • высота — 20-30 см. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомЧертеж с размерами устройства ростверка
  • подвешенный, который допускается при строительстве облегчённых деревянных строений, либо выносных частей зданий на неровных поверхностях, а также на участках где верхний слой грунта обладает вспучивающимися свойствами либо сезонному воздействию воды;
  • монолитный отличается повышенной надёжностью и используется для капитального строительства жилых зданий, выполняется путём сооружения армированного бетонного плитного фундамента по всей плоскости внутренней части, непосредственно под зданием. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

В зависимости от типа строящегося здания выбирается и тип устраиваемого ростверка.
Наиболее часто применимым считается ростверк ленточного типа с поверхностным заглублением. Принцип его устройства совпадает с тем, как выполняется фундамент ленточного типа и предполагает следующий порядок проведения работ.

  1. Подготовка траншеи глубиной 20-30 см с выравниванием дна и отсыпкой песчаной подушки высотой 10-15 см.
  2. Монтаж опалубки на высоту ростверка. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
    Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомПример готовой опалубки для заливки ростверка
  3. Установка армирующих элементов, для которых оптимальным считается применение ребристых прутьев толщиной 10-12 мм для вертикального армирования и 60-80 мм для горизонтальных связующих. Арматура ростверка должна быть увязана с арматурой свайных оснований в единый пояс. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
    Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
    Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

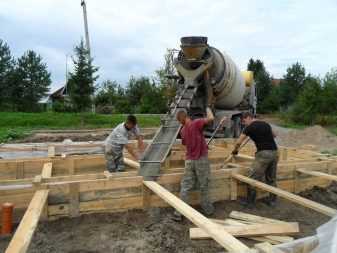

  4. Заливка подготовленной конструкции цементным раствором с соблюдением уровня по плоскости. Для исключения излишнего намокания во время дождей необходимо обеспечить укрытие залитого бетона рубероидом либо полиэтиленом. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомПроцесс заливки опалубки буронабивного фундамента с ростверкомФундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
    Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
    Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  5. Удаление опалубки по истечении одного-двух дней с момента заливки.

При устройстве подвешенного ростверка опалубка выполняется в виде короба, пригодного для бетонной заливки, а армирование выполняется по аналогичной технологии.
При обустройстве монолитного ростверка опалубка устанавливается по внешней части периметра будущего здания, а внутреннее пространство армируется с соблюдением установленных правил.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомПример устройства подвешенного ростверка
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Заливку бетоном всей площади необходимо выполнять за один раз и целесообразно использовать бетон заводского изготовления для упрощения процесса бетонирования.
Надо отметить, что приступать к дальнейшему строительству желательно не ранее, чем через две недели с момента заливки ростверка. Смотрите в видео как устроен фундамент из буронабивных свай с ростверком.

Вернуться к оглавлению

Особенности устройства буронабивных свайных фундаментов

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

  • При обустройстве буронабивного фундамента рекомендуется использование цемента с маркировкой не ниже М100. Причём для возведения строений из тяжёлых материалов, как, например, проект кирпичного здания или дом из газобетона, оптимальным будет использование цемента с маркировкой М400; Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  • При расчётах количества и точек расстановки свайных опор необходимо учитывать, что ростверк, независимо от его типа, не принимает участия в распределении нагрузки, а является лишь связующим элементом для укрепления общего фундамента;
  • При устройстве армирующих каркасов необходимо использовать правило связывания арматуры либо выполнять приваривание прутов друг к другу, поскольку надёжность скрепления арматуры непосредственно влияет на надёжность будущего фундамента; Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
  • Для устройства свайных опор необходимо устанавливать каркас из четырёх вертикальных прутов соответствующей толщины с горизонтальными перемычками не реже чем каждые 30 см. Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверкомПроцесс армирования и заливки свайных опор ростверка

Учитывая данные особенности, буронабивной фундамент будет иметь длительный срок службы.

Таким образом, качественный и надёжный фундамент на буронабивных сваях с ростверком во многих случаях является оптимальным решением при устройстве фундаментного основания для строительства различных типов зданий и сооружений как для частного, так и для промышленного использования. Технология его устройства проста и экономична, она позволяет выполнить весь комплекс работ своими руками без привлечения сторонних организаций и рабочих.

proekt-sam.ru

что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Для строительства зданий жилого и промышленного назначения используется фундамент различных видов, но особого внимания заслуживает свайно-ростверковая конструкция. Ее обычно выбирают в тех случаях, когда на земельном участке наблюдаются резкие перепады рельефа, пучинистый и слабый грунт. Хорошо подходит этот тип основания и для застроек местностей, расположенных в зоне вечной мерзлоты.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Технические характеристики

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Кроме этого, такие фундаменты рекомендуются:

  • для постройки кирпичного дома;
  • в каркасном строительстве;
  • для сооружений из газосиликатных блоков;
  • на почвах с повышенной плотностью;
  • при высоком размещении грунтовых вод;
  • на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Достоинства и недостатки

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

  • Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
  • Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
  • Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
  • Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.
  • Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
  • Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому строение при эксплуатации не ломается и не деформируется.
  • Отсутствие подготовительных работ. Чтобы заложить свайно-ростверковый фундамент, нет необходимости формировать котлован, что упрощает строительный процесс.
  • Хорошая теплоизоляция. Пространство между землей и основанием благодаря повышенному обустройству ростверка не пропускает холодные потоки воздуха – это сокращает тепловые потери и делает здание теплым.
  • Отсутствие риска затопления. Свайные конструкции, возвышенные над поверхностью земли до двух метров, защищают строение от возможного подтопления.
  • Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне реально воздвигнуть своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
  • Небольшие сроки работ.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Вышеперечисленные плюсы актуальны только в том случае, если установка основания выполнена с соблюдением всех технологий строительства, и здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, у этого вида фундамента имеются и минусы:

  • Невозможность строительства на каменистой почве – твердые минеральные породы делают невозможной установку свай.
  • Проблематичный монтаж на участках с горизонтальным смещением. Не рекомендуется осуществлять работы на почвах, которые могут просесть, иначе нарушится устойчивость опор, и грунт провалится.
  • Для зданий, строительство которых планируется в суровых климатических регионах с низкой температурой, придется продумать дополнительные мероприятия по укладке высококачественной теплоизоляции.
  • Не предусмотрены такие основания для реализации проектов домов с подвалом и цокольным этажом.
  • Сложность расчета несущей способности опор. Самостоятельно просчитать этот показатель трудно. В случае малейших неточностей фундамент может дать перекос, и в результате изменится геометрия всей конструкции.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Несмотря на недостатки, свайно-ростверковый фундамент хорошо себя зарекомендовал у строителей и получил только положительные отзывы владельцев домов.

Виды

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

  • Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.
  • Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
  • Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
  • Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

  • заглубленным;
  • наземным;
  • поднятым над землей на высоту от 30 до 40 см.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Проектирование и расчет

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Для правильных расчетов необходимо также знать и некоторые другие показатели:

  • массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
  • опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
  • размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке представляет собой сложную конструкцию, но его вполне реально изготовить своими руками. Чтобы такое основание надежно прослужило, во время работ должна использоваться специальная технология ТИСЭ и пошаговая инструкция установки.

Возведение свайно-ростверкового фундамента предусматривает выполнение следующих работ:

  • расчет основания и создание проекта;
  • подготовка и разметка строительного участка;
  • бурение скважин и рытье траншей;
  • формирование опалубки;
  • армирование;
  • заливка бетонным раствором и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Нанесение разметки

Перед началом стройки тщательно подготавливают рабочее место. Для этого, в первую очередь, участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметки, указывающие месторасположение свай. Работу выполняют с помощью шнура и деревянных кольев.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Разметки нужно установить строго по диагоналям. Шнуры натягиваются для отметок внутренней и внешней поверхности стен. Если будет допущена неточность, то получатся отклонения от проекта, и фундамент при эксплуатации может искривиться.

В том случае, когда на участке наблюдаются небольшие перепады высот, разметку выполнить легко. Для территорий со сложным рельефом потребуется помощь опытных мастеров. Особое внимание нужно уделять также углам здания – они должны составлять угол 90 градусов.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Копка траншеи

После того как определены границы фундамента, можно приступать к земляным работам. Вначале под ростверк роют траншею, затем сверлят лунки, в которые позже установятся сваи. Работы, как правило, осуществляются с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, то можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа почвы выбирают оптимальную ширину ростверка. Для хозяйственных объектов допустимым показателем считается 0,25 м, для подвижных – 0,5 м, а для жилых домов эта цифра возрастает до 0,8 м. Что же касается глубины, то ростверк может залегать на 0,7 м.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

В вырытой канаве необходимо проверить дно и стены на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ станет подготовка отверстий под вертикальные сваи: лунки сверлятся глубиной 0,2-0,3 м.

Затем в готовые ямы устанавливают трубы, которые будут играть роль опалубки, и дно застилают гидроизоляционным материалом – это защитит конструкцию от влаги.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Установка ростверка

Немаловажным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, она должны быть размещена строго по горизонтали. В том случае, если устройство фундамента по проекту предусматривает использование железобетонного низкого ростверка, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо уплотняют.

На подготовленное основание ставится опалубка. Ширина ее ленты должна превышать ширину стен, а высоту насчитывают в соответствии с показателями цоколя. Монтаж упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Что же касается армирования, то в большинстве случаев аналогично строительству ленты изготавливается снизу и сверху два пояса из ребристой арматуры. Их перевязывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой – к нижнему.

Выпуски арматуры не должны быть менее 50 мм от диаметров прутьев. Например, если применять арматуру с сечением 12 мм, то ее рекомендуется загнуть на 60 мм.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Укладка закладных деталей

После того как все работы по изготовлению каркаса закончены, необходимо продумать размещение систем коммуникаций. Для этого закладываются короба и трубы, через которые будет проходить канализация, электричество, водопровод и отопление. Нельзя также забывать и о прокладке труб под инженерные системы и продухи. Если этот этап не выполнить, то после строительства для монтажных работ придется долбить бетон, что может нарушить его целостность и повредить зданию.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Заливка раствора

Завершающим этапом в установке фундамента является заливка бетонного раствора. Для бетонирования обычно применяют цемент марки М300, щебень и песок. Смесь готовится в соотношении 1: 5: 3. При этом раствор не просто заливают – его еще дополнительно вибрируют. Благодаря этому поверхность получается прочной и однородной.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

В первую очередь, бетоном заливают отверстия, предназначенные под сваи, а потом – саму опалубку. Рабочий процесс желательно выполнять за один заход. Если же бетонировать поэтапно, то возможно появление неровностей и пузырьков воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно будет снимать спустя четыре дня. За этот промежуток времени бетон приобретет прочность и станет готовым для проведения последующих строительных работ.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Иногда закладку основания осуществляют при температуре ниже +10С – в таком случае придется ждать полного высыхания не менее 2 недель. В зимнее время года залитый бетон понадобится дополнительно подогревать и утеплять.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

  • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки.
  • Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
  • Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
  • Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
  • Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
  • Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
  • Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

stroy-podskazka.ru

Свайный фундамент с монолитным ростверком

Если вам предстоит возведение фундамента, то в первую очередь следует определиться с выбором его конструкции. От этого будут зависть не только ваши расходы на строительство, но и надежность самого основания.

Преимущества конструкции

В последние годы все большую популярность среди частных застройщиков, возводящих основание для дома своими руками, завоевывает свайно – ростверковый фундамент, который имеет ряд преимуществ перед остальными конструкциями монолитных оснований:

  • Малая материалоемкость;
  • Требует гораздо меньшего объема земляных работ;
  • Возможно произведение работ в зимнее время;
  • Хорошая надежность: отсутствие просадок земли в случаях вспучивания, сдвигов, подтоплениях и т.д.

Ростверк свайного основания – это конструкция, которая объединяет сваи и обеспечивает равномерное распределение общей нагрузки на грунт и сами сваи. Ростверки могут быть:

  1. Сборными;
  2. Сборно-монолитными;
  3. Монолитными.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

На фото выше изображен пример готового фундамента с монолитным ростверком.

Технология изготовления

Изготавливая свайный фундамент с монолитным ростверком, в роли свай используют изделия как забивные, так и винтовые. Но самым популярным вариантом в индивидуальном строительстве загородных домов стали буронабивные свайные основания, в которых применяется монолитная лента – это выходит и по цене дешевле, и по работе – проще. В этом случае роль несущего элемента фундамента играют столбы-сваи, а монолитная лента (ростверк) надежно обвязывает их в единую конструкцию. Это позволяет достигать равномерного распределения нагрузок на все опоры.

Только не стоит повторять грубую ошибку, допускаемую многими застройщиками, располагающими монолитную ленту на поверхности земли либо немного заглубив ее в грунт. А располагать ее необходимо над землей, потому что последствия могут быть серьезными: если сваи не имеют в нижней части расширения, а возводимое строение – небольшое, то будет оно каждый сезон «плавать», зимой поднимаясь при воздействии пучинистого грунта, а весной, при таянии грунта, опускаясь. Если же расширение имеется, опора вполне может не вынести выталкивающей нагрузки, воздействующей на ленту, и попросту треснуть.

На этом видео показан поэтапный процесс возведения такого фундамента:

Когда использовать свайно-ростверковый фундмаент?

Такую конструкцию целесообразно возводить в следующих случаях:

В целях экономии. Иногда данный подход помогает сэкономить до 30% денег, отложенных на изготовление фундамента. Но и в крайности впадать не стоит: если расчет показывает, что основанию потребуется не один десяток свай, задумайтесь, может проще будет залить ленту либо плиту? Данный вариант фундамента подходит лишь для небольших домов.

Если грунт по своим качественным характеристикам, не позволяет построить «классические» виды фундамента за небольшой промежуток времени. Свайный фундамент с монолитным ростверком предназначен для слабых грунтов, а также на местности, характеризующейся глубиной промерзания почв в 1.2 – 1.5 метров. Если под возводимым домом устойчивая, твердая земля, лучше изготовить плиточное или ленточное основание.

Если нагрузка от дома будет невысокой (дом – не из камня или кирпича). Данный вид фундамента отлично подойдет для легких либо средних строений, что подтверждают многочисленные отзывы в интернете.

Этапы возведения

  • Вначале участок освобождается от растительного покрова и производится разметка в соответствии с имеющимися по проекту размерами.
  • Затем, по всему периметру строения, а также под несущими стенами бурят скважины для свай, имеющие пролеты и шаги от 200 см. Расчет глубины такой скважины делается просто: к глубине промерзания прибавляется 30 см под подошву опоры и еще 20 см на песчаную подсыпку.
  • Подготавливается форма для буронабивных свай.
  • Монтируется опалубка для ленты.
  • Армируются и опоры, и ростверк.
  • И, все это заливается бетоном, чтобы через 28 дней приступать к следующим этапам возведения дома.

Возводят свайный фундамент с монолитным  ростверком на слабых грунтах, а также в районах, характеризующихся глубиной промерзания земной поверхности в 1,1-1,5 метра.

banyagid.com

Как сделать свайный фундамент с монолитным ростверком

Устройство фундамента для малоэтажного строительства имеет немаловажное значение, потому как он является основой, от качества которой зависит долговечность и прочность возведенного помещения. При выборе и проектировании фундамента учитывается множество факторов от результатов геодезической разведки, которые дают основания для расчетов до финансовых возможностей застройщика.

Еще со временем Советского союза в строительной отрасли стали применятся свайные фундаменты как альтернативный вариант мощных объемных железобетонных конструкций для возведения зданий на подвижных почвах и неустойчивых почвах. Так же применение свай характерно для почв  подверженных промерзанию более 1.5 метров.

В подобных случаях свайный фундамент с монолитным ростверком является максимально эффективной в отличие от ленточного вида фундамента. А так же  применение подобного вида фундаментов достаточно успешно для любых видов почв и условий строительства. Монолитный ростверк, применимый в данной конструкции как связующий элемент, необходим для равномерного распределения весовой нагрузки конструкции помещения между установленными сваями фундамента для строительства.

Разновидности фундаментом для малоэтажного строительства

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

свайный фундамент с ростверком

Различные виды фундаментов для дома имеют свои плюсы и минусы и универсального безупречного элемента в строительстве не существует. Поэтому в многочисленных вариациях строительства важно определится с более эффективными и качественными вариантами, которые будут практичны как в эксплуатации, так и в финансовой политике.

Традиционным видом основы для возведения  частных домов с давних времен используется ленточный фундамент. Но развитие перспективных технологий в строительной отрасли принесли на рынок потребителей материалы, которые имеют более  низкий удельный вес, в отличие от материалов которые применимы при строительстве стандартными  методами. Естественным образом напрашивается вопрос о практичности применения привычных и уже устаревших технологий,  к популярным на сегодняшний день методикам возведения  легко несущих конструкций.

В нынешнее время благодаря популярности облегченных видов строительства стало популярным устройство свайных фундаментов, которые по своим техническим эксплуатационным свойствам являются наиболее подходящим вариантом. Они позволяют успешно монтировать прочные основы для легко несущих конструкций  в различных видах почв.

Различают несколько видов фундаментных конструкций для изготовления домов из легких современных материалов, в несущей основе которых используются принципы свайного строительства:

  • Свайный фундамент  с ростверком

  • Буро — набивной фундамент с углубленным ростверком

  • Свайный фундамент,  изготовленный с применением технологии Тисэ

к содержанию ↑

Особенности отличия свайных фундаментов

схема свайного фундамента с роствеком

Монолитный фундамент с ростверком для строительства помещения представляет собой конструкцию, в которой несущие сваи изготовлены заливкой бетонной смеси в заранее пробуренные скважины. Изготовленные таким методом сваи на глубине ниже предусмотренных норм промерзания почвы  связываются монолитной конструкцией ростверка в верхней части поверхности почвы. Рекомендуемая область применения для строительства домов из дерева, легковесных монолитных блоков (пенобетон, газобетон) и металлических каркасов.

Свайный фундамент с монолитным ростверком  представляет собой конструкцию, в которой вертикально стоящие сваи покрыты  сверху армированной бетонной плитой. В строительстве применимы различные материалы для изготовления ростверка, но железобетонные являются наиболее эффективными.

Данный вид основы для строительства помещения имеет характеристики, которые ставят его на ступень выше в отношении использования традиционного ленточного фундамента. Благодаря своим конструктивным особенностям он имеет минимальную усадку и финансовую экономичность, что является немаловажным фактором для строительства. Единственным небольшим минусом можно назвать применение специализированной техники для бурения и монтажа некоторых элементов фундамента.

Фундамент по технологии ТИСЭ позволяет изготовления большинства этапов самостоятельно без применения специализированной техники. Так же он является менее затратным в финансовом направлении относительно остальных видов свайных фундаментов. Автором этой технологии является Р.Н. Яковлев, который изобрел ручной бур способный изготавливать скважины для заливки свай особым образом. По мере заглубления скважина расширяется в основании, чем формирует при заливке ее бетоном конструкцию с более широкой площадью опоры на твердые слои грунта. Сваи особой формы так же связываются монолитным железобетонным ростверком, что позволяет стать основой как для легко несущей конструкции, так и для полноценного традиционного строительства из камня.

к содержанию ↑

Принципы изготовления свайного фундамента для строительства частного дома

По отзывам, свайно винтовой фундамент для каркасного дома изготовить своими руками довольно несложно. Основной необходимой конструкцией является поле свай, которые можно изготовить методом заливки бетона в пробуренные скважины  или забить готовые железобетонные конструкции с использованием специализированной техники.

Процесс строительства можно разбить на несколько этапов:

  • Изготовление чертежей с учетом расчетов проекта несущих стен и соответствующая разметка на грунте.

  • Бурение шурфов для изготовления свай с последующим изготовлением железобетонной монолитной конструкции (либо забивание свай изготовленных в заводских условиях с помощью специализированной техники — копрового молотка).

  • Изготовление опалубки для заливки ростверка и верхних частей свай,выступающих выще уровня рельефа участка.  В случае изготовления заглубленного ростверка так же  изготовление траншеи для заливки монолитной конструкции.

  • Заливка бетоном конструкций свай и ростверка.

  • Технологическая выдержка застывания бетона и демонтаж опалубки

Таким довольно несложным процессом получается основа для строительства малоэтажного дома.

к содержанию ↑

Марка бетона для заливки конструкции из свай

Для изготовления бетона для заливки свай и ростверка есть обязательные требования и главное из них это прочность. Марка получаемой смеси должна быть не менее М – 200 для одноэтажного и двухэтажного дома, а в случаях неустойчивых почв или предполагаемого воздействия агрессивных грунтовых вод строительные нормативы предполагают использование более крепких марок бетона М —  250 или М – 300.

В состав смеси так же входит чистый речной песок с наполнением щебнем фракцией 20 – 40 мм. Категорически запрещено применение в качестве наполнителя кирпича, остатков гипсовых конструкций и продуктов перегорания угля.

Любой квалифицированный специалист, в строительной отрасли, ответит вам какой цемент лучше для фундамента, и какие материалы необходимо приобрести для получения первоклассной смеси.

Учебный фильм о строительстве свайного фундамента с монолитным роствеком по технологии ТИСЭ



karkasnik.su

свайные фундаменты с монолитным ростверком технология

Ленточный фундамент самый популярный – он надежный, но дорогой и трудоемкий. Сегодня же на замену ленте в качестве основания для дома пришла ее вариация – свайные фундаменты с монолитным ростверком, которые экономят время и деньги домовладельцев и обладают преимуществами обоих видов фундаментов.

Свайно-ленточный фундамент

От обычного ленточного такое основание отличается наличием колонн – буронабивной фундамент оснащается неглубокой лентой из железобетона, название которой – ростверк. Эта лента соединяет верхушки свай, равномерно распределяя нагрузку всего дома на каждую опору. Такой вариант оборудования фундамента оптимально использовать, если традиционный ленточный фундамент будет большого размера или обойдется слишком дорого.

Существует следующая классификация фундаментов по типу используемых свай:

  • забивные сваи устанавливаются в землю без удаления грунта с помощью тяжелой техники (вибропогружателей и т.д.), могут быть деревянными, стальными и железобетонными;
  • набивные и буронабивные из железобетона, которые заливают в скважины, предварительно удалив из них грунт;
  • винтовые.

Полностью самостоятельно можно соорудить только буронабивные сваи

Ростверк бывает:

  • монолитным;
  • сборным;
  • сборно-монолитным.

Монолитный – единственный вид, который можно изготовить полностью своими руками.

Сваи можно располагать разными способами:

  • одиночные сваи – расположение опор под углами, колоннами и так далее;
  • ленточное расположение – сваи последовательно устанавливают под несущими стенами;
  • полосный метод – опоры монтируют в два и более ряда под длинным и тяжелым ростверком;
  • кустовое размещение – несколько опор ставят в точках с наибольшей нагрузкой, под колоннами;
  • полевое расположение – в ряды или в порядке шахматной доски под крупными ростверками.

Свайный фундамент с ростверком своими руками

Можно построить свайный фундамент своими руками, оборудовать ростверк, следуя следующей технологии:

  • проведение расчетов и составление чертежей;
  • установка свай;
  • заливка ростверка.

Первым делом домовладелец должен узнать характеристики грунта, его состав и качество, так как от этого будет зависеть размер, характеристики и частота установки свай. Следом рассчитывают нагрузку здания на землю и каждую опору. В вес (нагрузку, которую здание будет оказывать на грунт) сооружения включают:

  • вес стен, перекрытий, кровельного материала;
  • периодически возникающую нагрузку, например, снег, выпадающий зимой;
  • вес прочих предметов – людей, мебели, оборудования.

Высчитав общую нагрузку, ее умножают на коэффициент поправки, равный 1,3.

Расчет свайных фундаментов с ростверком проводят, учитывая количество, расположение и несущие способности опор. Стандартное расположение – через каждые 2 метра с глубиной до 2 метров, но в каждом отдельном случае нужно эти показатели рассчитывать индивидуально. Средняя высота ростверка – от 25 см в высоту и от 40 см в толщину.

Расчет ростверковой ленты на изгиб осуществляют с учетом граней колонны в сечении, ростверковых ступеней и наружных граней. Под каждое сечение расчет изгиба делается с учетом реакции сваи и местной нагрузки на ростверк.

Сооружение фундамента

Устройство свайных фундаментов предполагает наличие:

  • свай;
  • арматурной сетки;
  • бетона;
  • песчаной подушки;
  • гидроизоляционного материала.

Если подземная часть фундамента заливается без опалубки прямо в траншею, то такой фундамент называется щелевым

На земле делается разметка, по которой сначала роют углубление для ростверка (если планируется заглубленная лента), а затем скважину для каждой сваи так, чтобы размер ямы в ширину был больше ширины отдельной опоры (для готовых свай).

Удобно рыть скважины земляным буром, который можно купить в строительном магазине, в среднем, за 70 долларов. Такой бур позволит сделать скважину до 5 м в глубину и до 30 см в диаметре. Скважину большего размера можно сделать автоматическим буром.

На дне скважины желательно сделать расширение, которое послужит площадкой, увеличивающей площадь опоры каждой сваи и придающей ей устойчивость. На дно получившегося углубления засыпают песок, затем сворачивают из рубероида двухслойную трубу с диаметром, равным диаметру сваи, связав ее проволокой. Рубероид, служащий гидроизоляцией, устанавливают в отверстие.

Следом необходимо оборудовать каркас из арматуры. Для небольших зданий подойдет сетка из трех прутьев в 0,8 см диаметром с перемычками, прутья которой выходят в будущее пространство ростверка на несколько см. Каркас нужно монтировать так, чтобы он после заливки оказался скрытым в бетоне со всех сторон. Точные указания по размеру и оборудованию основания для дома дает «Свайные фундаменты» СНиП 2 02 03 85.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

После монтажа арматуры в скважину льют раствор бетона, после чего проходят по нему строительным вибратором, чтобы состав мог затечь во все пустоты и равномерно распределиться.

Следом аналогичным образом армируют ростверк и заливают его бетонной смесью.

Секреты обустройства ростверка и фундамента

  • не стоит пересекать ростверковую ленту трубами и прочими коммуникациями.
  • свая, отклоняющаяся от вертикали на расстояние более 5 см, не будет надежной.
  • исе стыки, оставшиеся после устройства ростверка, нужно дополнительно залить бетоном.
  • армировать ростверк нужно обязательно, используя прутья около полутора сантиметров в диаметре.
  • ростверк должен располагаться строго горизонтально.

Устройство свайного фундамента с монолитным ростверком поэтапго показано в видео:

Книги по теме:

obetone.com

Свайные фундаменты с монолитным ростверком

Фундамент свайного типа с монолитным ростверком возводится в несколько этапов, включающих проведение земляных работ, монтаж опор, установку ростверка и обустройство цоколя. Конструкция имеет универсальную схему, состоящую из буронабивных свай, создаваемых с применением монолитного бетона и армированных каркасом, монолитного ростверка, горизонтально расположенной гидроизоляции и продуха.

Этапы проведения работ по возведению фундамента с ростверком

Предусмотрено проведение работ в несколько этапов:
  • бурение скважины – используются специальные агрегаты;
  • погружение сваи;
  • монтаж пространственного арматурного каркаса – обустраивается под каждую сваю;
  • бетонирование свай;
  • установка ростверка.
Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Ростверк устанавливается с предварительным монтажом опалубки и последующим армированием ленты. Предусмотрено объединение арматуры ростверка и опор, благодаря чему удаётся добиться защемления свай, обеспечивающее совместную работу.

Виды ростверков для свайных фундаментов

Ростверк, представляет собой сегмент фундамента, объединяющий в единое целое несущие элементы. Формируется конструкция из двутавровых стальных балок и бывает 2-х типов:
  • высокая – располагается на расстоянии 0,1 – 0,15 метров над уровнем грунта и существенно снижает воздействие земли на систему соединений во время пучинистости;
  • повышенная – основание кладётся на грунт, а свободное пространство между землёй и полом отсутствует. Воздействие пучинистости нивелируется с помощью выемки почвы из-под основы;
  • заглублённая - закладывается ниже уровня почвы с выемкой грунта из-под конструкции.

Подготовка к работе с монолитным ростверком

Предварительно проводятся подготовительные мероприятия, заключающиеся в следующем:
  • обрубка оголовок свай;
  • промывка, очистка и просушка верхнего сегмента опор;
  • формирование опалубки - если используется съёмная конструкция, то требуется позаботиться о защите от бетона;
  • заливается монолитный ростверк – следует укладывать раствор горизонтально ориентированными слоями на протяжении всей поверхности.

Формирование арматурного каркаса для монолитного ростверка

Повышение уровня прочности достигается с помощью процесса армирования, улучшающего сопротивляемость бетона и препятствующего воздействию изгибающих нагрузок. Если пренебречь обустройством арматурного каркаса, то ростверк треснет. Работы заключаются в формировании 2-х поясов, с использование 2-х арматур диаметром 1,2 см, способствующих нивелированию деформационных воздействий.

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком

Каркас погружается в смесь бетона, а его верхний сегмент выглядывает на расстоянии 5 см. Получается стальная сетка, созданная из ребристой арматуры, установленной с шагом 0,4 м. Объединение конструкции выполняется с помощью вертикальных прутов.

технология свайного фундамента с монолитным ростверком

 Работы будут проводиться в соответствии со следующей технологией возведения свайного фундамента с монолитным ростверком:
  • составление чертежей – указывается разрез фундамента, делается разметка, вносятся данные, позволяющие начать строительство;
  • бурение шурфов – если используются заводские сваи, то требуется просто забить их в грунт;
  • устанавливается опалубка – используются деревянные доски;
  • выкапывается траншея – используется под монолитный ростверк и заливается бетонной смесью;
  • заливка свай с ростверком;
  • выдержка фундамента – осуществляется в течение месяца, до полного набора прочности фундаментом.

Полезные материалы

Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком



Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком



Фундамент свайный с монолитным ростверком – Свайный фундамент с монолитным ростверком
Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.






Заказ свайного фундамента с монолитным ростверком

Если вы хотите заказать установку свайного фундамента с монолитным ростверком, то обратитесь в нашу компанию «Установка Свай». Работы проводятся качество и в установленные сроки. Используются хорошие стройматериалы с высоким запасом прочности. Предоставляются гарантии, подтверждающие высокий уровень профессионализма сотрудников компании. Всецело соблюдается технологический процесс, и создаются персональные чертежи, позволяющие создать надёжную и прочную конструкцию, готовую служить много лет.



ustanovkasvai.ru
