Столбчатый фундамент из кирпича своими руками, видео

Содержание

В индивидуальном строительстве столбчатый фундамент из кирпича своими руками – форма экономии стройматериалов с сохранением качества основания. В принципе, используется не только кирпич – это могут быть бетонные блоки или шлакоблок, природный камень и даже строительный бут. Но последний вариант – самый ненадежный, а применение блоков обойдется застройщику дороже. Поэтому возведение столбов из красного полнотелого кирпича – единственный вариант, который соответствует всем требованиям и пожеланиям хозяина будущего дома: он и дешев, и надежен.

Преимущества столбчатого кирпичного фундамента

  • Быстрый строительный процесс,
  • Дешевизна стройматериалов,
  • Самостоятельное строительство – без аренды спецтехники и найма строителей,
  • Длительный срок службы – до 70 лет.

К недостаткам можно причислить то, что несущая способность кирпичных столбов не позволяет строить на таком основании тяжелые дома. Но гараж, легкий дом из ячеистого бетона или древесины, баню или каркасную хозяйственную постройку такой фундамент выдержит вполне. Главное – соблюдать технологию строительства фундамента и самого строения.

Обустройство подошвы кирпичного фундамента на столбах

Технология строительства

Технологически построить столбчатый фундамент из кирпича довольно непросто, и основная сложность заключается в соблюдении точности размеров и уровней: это – глубина заложения столбов, сечение кирпичной опоры, вертикальность конструкции, правильность пропорция цементного раствора, и т.д. Так как глубина заложения зависит от свойств грунта и уровня грунтовых вод, необходимо провести геологические и геодезические изыскания для уточнения этих параметров. Чем слабее и влажнее грунт, или чем выше уровень подземных вод, тем глубже нужно копать шурфы для обустройства кирпичных столбчатых опор. Также на глубину погружения опор влияет и глубина промерзания грунта – морозное пучение способно вытолкнуть столы из грунта, вызвав деформации и разрушение участков конструкции и здания. Поэтому рекомендуемая глубина заложения кирпичных опор – ниже уровня промерзания на 0,5 м.

Если грунт промерзает незначительно, или точка промерзания находится на большой глубине, целесообразным будет возведение незаглубленного основания – такая конструкция обойдется намного дешевле, и строительство закончится намного быстрее.

Варианты кирпичных фундаментных столбов

Размечать участок под строительство фундамента следует, исходя из данных, указанных в проекте, а это значит, что сначала нужно заказать проект дома. Далее разметка проводится стандартно: в ключевых точках в грунт вбиваются колышки, по ним натягивается шнур. Ключевые отметки – это углы дома и пересечения несущих стен. Какой ширины копать шурфы, можно узнать, опираясь на данные изысканий, которые включают в себя информацию о свойствах грунта. Второй фактор, влияющий на величину заглубления опор – масса дома вместе с интерьером. Все эти данные должны быть предельно точными, поэтому расчет лучше поручить специалистам.

После разметки можно проводить землеройные работы, и все, что понадобится для рытья шурфов кирпичного фундамента – шанцевый инструмент (лопата, кирка, лом). Размеры шурфов должны быть шире сечения опор на 15-20 см.

После обустройства ям на их дно насыпается песок с щебнем слоем 10-15 см, увлажняется и утрамбовывается, и на эту песчаную подушку заливается бетон слоем до 10 см. Песчано-щебневая подушка – это демпфер и защита от грунтовой влаги, слой бетона позволяет сделать дно шурфа ровным и горизонтальным, чтобы основание под кирпичную кладку минимально отклонялось от вертикальной оси. Сверху на бетон после его затвердевания настилается несколько слоев рубероида, и уже на них можно укладывать кирпич.

Важно: песчано-щебневая подушка – это необязательный элемент фундамента, если дно шурфа упирается в скалистый плотный грунт. В этом случае дно просто выравнивают слоем бетонного раствора.

Схема послойного возведения столбчатого основания

При строительстве на слабом или водонасыщенном грунте бетонную подошву рекомендуется армировать. Для этого в слой бетонного раствора на дне шурфа закладывают прутья арматуры, металлический уголок или другие обрезки металлопроката. Любые железные элементы арматуры должны иметь сечение не менее 8-10 мм. Этот прием увеличит нагрузочную способность столбчатой опоры, и повысит срок эксплуатации фундамента.

Кирпичную кладку желательно начинать не сразу после затвердевания раствора (через 2-3 суток), а через 21-28 суток, когда бетон наберет свою начальную прочность (70% от максимальной), чтобы столбчатые опоры не подвергались перегрузкам и не деформировались. Так как в индивидуальном строительстве темпы работ замедлены по сравнению с промышленными процессами, то столбы обычно обустраиваются по очереди, и, пока будет обустраиваться последний шурф под кирпич, в первом уже можно начинать кирпичную кладку.

Стандартный вариант кладки – четыре кирпича, уложенных в ½ кирпича. Такая кладка даст пустотелый столб с квадратным сечением, полость которого рекомендуется также залить бетонным раствором с предварительным вертикальным армированием. Если дом планируется слишком тяжелым, то количество кирпичей в опоре можно увеличить. Соответственно, увеличатся и другие параметры- ширина шурфа, количество арматуры и бетона, песка и гидроизоляции. Цемент для бетонной подушки следует использовать марки M 450 – не ниже, так как конструкция будет все время находиться во влажном грунте.

Кирпичная кладка и ее армирование

Кроме армирования подошвы фундамента, прочность столба из красного кирпича можно также увеличить армированием каждого 3-4 ряда кладки. В качестве арматуры используются прутья Ø 5-6 мм. При возведении опоры необходимо постоянно контролировать вертикальность кладки строительным уровнем. Допустимая погрешность по вертикали – 20. Высота кирпичных фундаментных столбов – на 20-25 см выше уровня грунта. Это необходимо для обустройства гидроизоляционного слоя, а также для возможного строительства фальшивого цоколя. В верхней части столба закладываются металлические штыри Ø 12-16 мм для будущей связки с ростверком.

После затвердевания раствора (через 3-5 суток) можно начинать обратную засыпку – пространство между кирпичом и стенками траншеи засыпается вынуты м грунтом, перемешанным с песком и щебнем (гравием, шлаком, керамзитом или другим заполнителем). Грунт послойно уплотняется, что позволяет не только убрать воздушное пространство, но и защитить кирпич от воздействия влаги и минимизировать сезонные подвижки грунта пир изменении уровня грунтовых вод.

Поверхность всех кирпичных опор закрывается рубероидом или толстым полиэтиленом для защиты от влаги, которая может капиллярным способом подниматься в стены здания. Сами столбы нужно промазать битумом или гудроном.

Армирование и гидроизоляция кирпичных опор

Как правильно выбрать кирпич

от технических и эксплуатационных характеристик красного кирпича зависит срок службы фундамента и дома. Для строительства столбчатого основания следует выбирать только красный обожженный полнотелый кирпич. Его основные преимущества при эксплуатации в грунте – низкий коэффициент водопроницаемости, высокая прочность и морозостойкость. При правильном обустройстве гидроизоляции такая опора будет работать много десятков лет без деформаций, разрушений и необходимости ремонта или замены.

О морозостойкости более подробно: изделие с маркой по морозостойкости F 50 выдерживает 50 циклов заморозки/оттаивания, а это значит, что как минимум 50 лет ваш фундамент не потеряет прочности. То есть, чем выше марка по морозостойкости, тем лучше.

Красный кирпич должен быть полнотелым, без трещин и сколов – их легко определить визуально. Для выявления внутренних повреждений изделия нужно слегка ударить по кирпичу железным предметом: при наличии внутренних трещин звук от удара будет глухим.

Силикатные и пустотелые кирпичные блоки запрещено использовать при строительстве столбчатого фундамента, так как прочность этих изделий намного меньше, как и морозостойкость и влагонепроницаемость. Эти параметры должны соответствовать требованиям ГОСТ 530.2007 и ГОСТ 379.95.

Выдержка из ГОСТ 530.2007

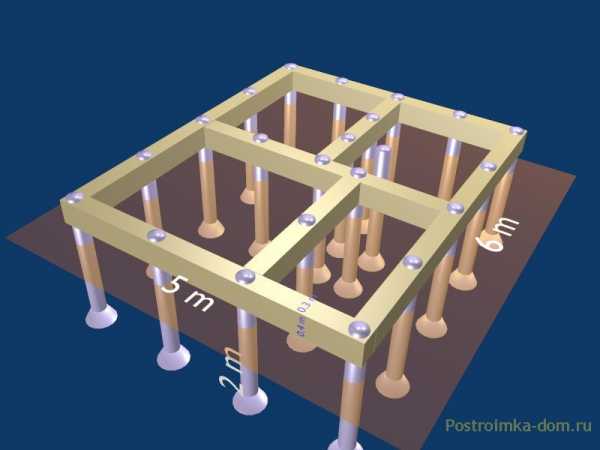

Ростверк на кирпичных столбчатых опорах обустраивается в последнюю очередь. Ростверк выполняет функцию соединяющего пояса – он объединяет отдельные кирпичные столбы в монолитную конструкцию, что позволяет снизить влияние нагрузки от здания на кирпичные столбы-опоры.

Ростверк можно залить в опалубку или собрать его из железобетонных блоков. При заливке монолитной ленты используется бетон марки M 350 с армированием конструкции, при соединении бетонных блоков в ленту швы между изделиями заполняются раствором из бетона этой же марки. собирается из готовых железобетонных изделий. Армирующий пояс должен быть погружен в раствор со всех сторон, поэтому его монтируют на специальных подставках.

Ж/б ростверк

Популярностью пользуется и ростверк из пиломатериалов – бруса или обрезных бревен. Такая конструкция больше подходит для легких деревянных строений, и крепится постройка к ростверку при помощи хомутов, шпилек или скоб. В бетонный ростверк при заливке закладываются анкера или арматура для соединения с опорами из кирпича и стенами дома.

Параметры ростверка рассчитываются по сложным формулам, поэтому помощь профессионалов будет кстати, чтобы не допустить ошибок, которые могут привести к ослаблению или разрушению конструкции.

domostr0y.ru

Фундамент из кирпича своими руками

Красный кирпич используется для строительства уже достаточно долго, тем не менее, несмотря на то, что выпущено много других строительных материалов, его с успехом применяют для возведения несущих стен домов, а также для фундамента, хотя делается это сейчас реже, чем раньше. Если вы остановили свой выбор на этом материале и решили сделать фундамент из кирпича своими руками, то важно знать в каких условиях его можно использовать, и какие виды фундамента делают с его помощью.

Что необходимо знать о грунте

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендацииВиды грунтов

Разные участки, даже в одной местности, могут существенно отличаться видом грунта. Назовем несколько видов:

  1. Пучинистый .
  2. Средней пучинистости.
  3. Непучинистый.

Чтобы разобраться в том, какой на участке грунт, нужно знать, чем он отличается. Пучинистым называется грунт, который, замерзая, увеличивается в объеме. Такое явление происходит потому, что в нем появляются кристаллики льда. Этому способствуют как состав и уровень грунтовых вод, так и состав грунта, состоящего из гальки, песка, глины и гравия. Уровень пучинистости грунта зависит от размера частиц, из которых он состоит. Значения взаимно пропорциональны – самая высокая пучинистость у грунта с частицами меньшего размера, входящих в его состав, но точные данные о качестве и составе грунта можно получить только в лаборатории.

Выбор кирпича

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендацииКрасный полнотелый кирпич

Чаще всего применяется для этих целей б/у кирпич, оставшийся после разборки какого-то здания. Это, в общем, неплохо, так как он прошел испытание временем, но нужно учитывать, что теперь ему предстоит находиться во влажной среде. Поэтому дырчатый или щелевой красный кирпич для этих целей использовать нельзя. Идеальным вариантом будет использование полнотелого обожженного красного кирпича (керамического). Он устойчив к влаге, долговечен, но требуется дополнительная гидроизоляция, которая существенно продлит срок его эксплуатации.

Чем отличается красный глиняный кирпич от силикатного? За основу изготовления силикатного кирпича берется специальная порода, которую спрессовывают и запекают под паром с высоким давлением. Это делает силикатный кирпич способным выдерживать весьма большие нагрузки, но при условии, что отсутствует влага. Такой кирпич в воде раскисает, теряя прочность и форму. Красный глиняный кирпич обжигается в специальных печах, становясь искусственным камнем, который не боится влаги. Эта технология схожа с технологией получения керамики. По существу, они родственны, поэтому для того, чтобы сделать кирпичный фундамент подходит и облицовочный кирпич, если, конечно, завод дает гарантию того, что он устойчив к влаге.

Устройство в зависимости от типа грунта

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендацииСтолбчатый фундамент из кирпича

После определения типа грунта можно выбрать подходящий под него фундамент и начать подготовительные работы.

Самые лучшие условия для устройства фундамента из кирпича своими руками возможны только на непучинистых и сухих грунтах. Такое устройство чаще всего используется для строящихся, большей частью одноэтажных построек, фундамент может послужить более 25 лет.

Идеальным вариантом для непучинистого грунта будет мелкозаглубленный ленточный фундамент. На грунте, имеющем среднюю пучинистость, можно сделать столбчатый фундамент (для легких построек), а на пучинистом нужно делать глубокий ленточный фундамент, копая траншею более глубокую, чем уровень промерзания грунта.

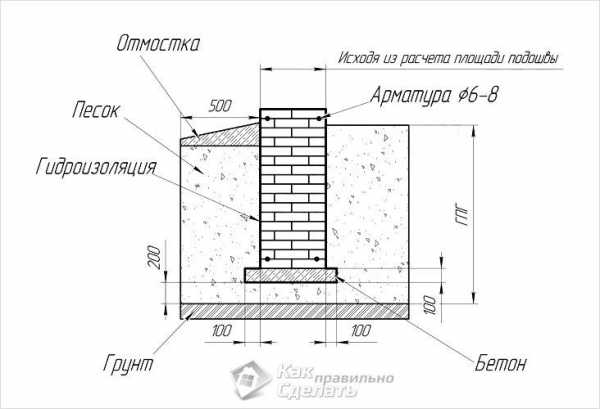

Ленточный фундамент

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендацииЛенточный фундамент из кирпича

Так как непучинистый грунт встречается нечасто, то рассмотрим, как самостоятельно сделать заглубленный ленточный и столбчатый фундаменты.

Для первого нужно:

  1. Вырыть траншею нужной глубины.
  2. На ее дне сделать песчаную подушку и плотно утрамбовать.
  3. Сделать гидроизоляцию подошвы основания.
  4. Сделать бетонную подошву.
  5. Уложить кирпич с армированием. Слой цемента должен быть минимальным.

Только в таком случае правильно изготовленному фундаменту будут нестрашны деформации, соответственно затраты на него тоже будут увеличены, но это не тот случай, когда можно экономить или экспериментировать.

Особенно нужно уделить внимание армированию. Для этих целей применяются стальные прутья Ø 6-8 мм, которые должны быть полностью скрыты в цементном растворе, иначе они быстро сгниют. Нужно сделать 2 пояса по 2 прута в каждом, на расстоянии половины кирпича от края, а на углах концы загнуть таким образом, чтобы можно было к ним привязать внахлест перпендикулярные пруты, но длина их должна быть не менее 30 см.

Столбчатый фундамент из кирпича делается несколько иначе.

Устройство такого фундамента также, как и ленточного, может быть сделано мелкозаглубленным или на слабых пучинистых грунтах с заглублением, сделанным ниже глубины промерзания. В любом из этих случаев кирпичный столбик способен выдерживать весьма большую нагрузку.

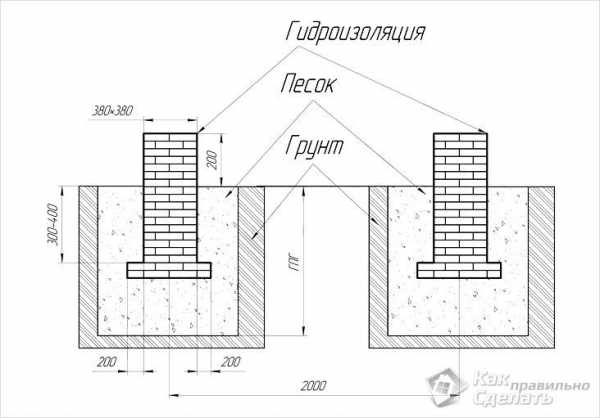

Столбчатый фундамент

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендацииСхема кирпичного фундамента

Начнем по порядку:

  1. Под каждый столб нужно выкопать яму 1×1 м. Глубина определяется видом грунта и требуемой мощностью фундамента, рассчитанной на массу сооружения.
  2. Засыпьте дно ямы песком и утрамбуйте его.
  3. Выровняйте площадку раствором до горизонтального уровня.
  4. Уложите поверх стяжки рубероид. Это будет служить защитой кирпича от проникающей снизу влаги.
  5. Прямо на рубероиде, который играет роль гидроизоляции, постройте столбик из кирпича.

Точно так же делаются все столбики, которые можно делать прямоугольными, или квадратными. Для улучшения прочности было бы неплохо прокладывать армирующую сетку через каждые 3-4 ряда кладки. Самые мощные столбы (51×51 см) делаются по углам будущего здания, другие можно сделать поменьше (38×38 см), с интервалом 1,5-2 м. Высота столбика над уровнем земли делается в пределах 15-20 см, он оштукатуривается, и после высыхания обмазывается горячим битумом. Укладываем на каждый столбик рубероид и начинаем строить. Не забудьте, что все столбы должны быть на одном уровне.

Столбчатый фундамент нельзя долго оставлять без нагрузки, потому что процессы, происходящие в грунте, могут их деформировать. Поэтому, если его строительство начато летом, то не оставляйте его незагруженным на зиму. Постарайтесь закончить монтировать основные конструкции при температуре выше ноля.

Советуем прочитать:

kakpravilnosdelat.ru

общая информация о видах основания, и инструкция их возведения

Современные заборы с кирпичными столбами выделяются презентабельным видом. Ровная кладка, часто украшенная узорами, гармонично дополняет общий интерьер частного участка.

Расположить такие ограждения стараются по фасаду дома. Кирпичные опоры устанавливают также для металлических ворот.

Но чтобы они были устойчивыми нужен прочный фундамент под кирпичный столб, иначе со временем сами ворота и все ограждение приобретет наклонный вид.

Особенности строительства из кирпича опорных стоек забора

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендации

Ленточный фундамент под кирпичные столбы

Чтобы разобраться, какой тип фундамента требуется под опоры, надо в первую очередь определиться, из чего будут сделаны пролеты.

Каждый материал имеет свой вес, и бетонировать мощное основание, например, под легкие пролеты из профнастила нецелесообразно.

И наоборот, слабый фундамент столбов не выдержит вес каменных или металлических пролетов.

Самые популярные ограждения с кирпичными столбами могут иметь такие конструкции:

  • Традиционными заборами из профнастила огорожено большинство дачных участков. Легкая и недорогая конструкция выделяется привлекательным внешним видом, а также простотой монтажа. Чтобы удержать такой пролет достаточно забетонировать основание под столб, а упор листов профнастила будет происходить на заглубленный в землю цоколь.
  • Кирпичная стена гармонично сливается с опорами, выстроенными с одинакового материала. Вес такого ограждения большой, а принцип возведения идентичен строительству кирпичной стены здания, поэтому здесь уместен будет ленточный тип фундамента.
  • Деревянные пролеты служат источником вдохновения дизайнеров. Их украшают резьбой, придают отдельным элементам необычные формы, но такая красота требует повышенного ухода. Если говорить о весе деревянного пролета, то он не больше, чем аналог из профнастила. Для такого забора достаточно залить основание под столб.
  • Вокруг особняков часто можно увидеть ограждения, облицованные искусственным камнем. Их возведение очень сложное, так как сначала выстраивают основу пролета из камня, шлакоблока или бетона, а затем производят отделку. Стены получаются очень тяжелыми и требуют заливки комбинированного основания. То есть, кирпичные опоры будут стоять на столбчатом фундаменте, а опорой пролетов будет служить ленточное основание.
  • Очень дорогими и красивыми являются кованые ограды. Они бывают открытыми или комбинированными с поликарбонатом или профнастилом. Ковка сама по себе тяжелая, а если ее закрепить на каменных пролетах, вес будет огромный. С ним справиться только комбинированный фундамент.

Материал пролетов играет важную, но не основную роль, определяющую выбор типа фундамента под столбы. Существуют другие не менее важные факторы.

Свойства грунта

На выбор типа основания забора и способа установки столбов оказывают влияние свойства грунта. Если он пучинистый с высоким залеганием грунтовых вод, например, 800 мм, то под каждый столб надо бетонировать отдельное основание.

Пролеты в этом случае лягут на ленточный фундамент. При строительстве такой комбинированной конструкции на дне траншеи надо обустроить подушку из слоев песка со щебнем, будущую кирпичную стойку усилить металлической трубой и все это забетонировать. Но давайте все по порядку.

Большая сила пучинистого грунта без труда сможет выдавить любую опору или просто ее наклонить. Избежать этого поможет изоляция столба от подвижных пластов и слоев воды, часто наблюдаемых во время смены сезонов, то есть низ опоры потребуется забутировать.

Здесь надо вспомнить об уровне промерзания. Для каждого региона он разный, но в среднем – это 800 мм. Металлическая труба, определяющая ось кирпичной опоры, заглубляется на 200 мм ниже этого уровня.

Кроме данного показателя, надо учесть ветроустойчивость столба. Глухие пролеты обладают отменной парусностью, что требует погружения в землю около 50% от высоты металлической оси.

Для уверенности можно зарыть больше. Это только придаст устойчивости сооружению. Возьмем, к примеру, двухметровое ограждение из профлиста.

Для кирпичного столба понадобится четырехметровая металлическая труба. Нижняя часть длиной 1,7 м войдет в грунт.

Для зазора между землей и установленными профлистами оставляют 100 мм, плюс 200 мм под защитный колпак, монтируемый сверху кирпичной кладки столба.

Подготовительные работы

Любое строительство не обходится без подготовительных работ и возводимый фундамент под кирпичный столб забора так же требует проведения определенных действий. В первую очередь – это разметка территории, от которой зависит эстетика ограждения ну и, конечно, подготовка всех материалов.

Разметка территории

Место установки кирпичных опор размечается аналогично, как и для других видов столбов, но здесь надо учесть габариты сооружения.

Кирпичная кладка вокруг металлической оси выполняется в полтора кирпича. Естественно, такой длины будет каждая сторона готовой опоры.

Разметку начинают с места установки угловых опор. Дальние внешние углы образуют общий контур ограждения. Здесь надо вбить колья, а затем их связать между собой строительным шнуром. По нему легче определять линейность промежуточных опор.

Следующая разметка определяет место установки столбов калитки и ворот. Им, как и угловым опорам, припадет большая нагрузка. Для их устойчивости лучше увеличить габариты фундамента, а металлическую ось подобрать с более крупным сечением.

Разметку промежуточных опор начинают после определения их шага, зависящего от материала, используемого для пролетов. Например, если полотно будет из профнасила, то расстояние между столбами составит 2,5 м.

Больше делать нельзя, так как большая парусность ослабит устойчивость ограждения, да и поперечные перемычки под весом листов просто провиснут. Определившись с шагом, в местах установки промежуточных столбов вбивают колья.

Подготовка металлических стоек

Перед покупкой металлической трубы для оси опор необходимо подсчитать ее количество. Возьмем простой пример ограждения с четырьмя внешними углами.

Ворота со встроенной калиткой будут удерживать две дополнительные опоры. Промежуточных столбов пускай будет двадцать четыре штуки.

Угловые и воротные столбы должны обладать повышенной прочностью, поэтому оптимальное сечение для них профильной трубы составит 80 х 80 мм.

В данном примере ее надо приобрести двадцать четыре метра. Оси промежуточных опор можно сделать из профиля меньшего сечения 60х60 мм. Его понадобиться девяносто шесть метров.

В продажу металлическая труба поступает шестиметровой, а общая длина стержня оси составляет четыре метра. Их придется резать болгаркой, а из двухметровых остатков сваривать цельную стойку.

Низ стоек заваривают металлическими пятаками во избежание проникновения воды и грунта внутрь трубы. Можно и сверху заварить отверстие, но это необязательно, так как кирпичный столб сверху будет закрыт защитным колпаком.

Выкапывание ям под столбы и основание

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендации

Заливка раствора в опалубку

Чтобы любой тип основания прочно удерживал забор, необходимо правильно обустроить под него котлован.

Глубину ям лучше сделать с запасом примерно.

Диаметр воронок зависит от сечения оси: под промежуточные стойки – 200 мм, а для угловых и воротных столбов – 250 мм.

Отверстия сверлят электрическим или ручным буром, причем на глубину 800 мм от поверхности грунта их надо расширить.

Именно здесь будет залит бетон.

Для комбинированного фундамента траншею роют квадратную. В местах установки опор она должна быть шире на 100–150 мм кирпичной кладки.

Например, промежуточный столб выкладывается в полтора кирпича, значит, ширина основания составит 390–395 мм. Угловые и воротные столбы строят в два кирпича, следовательно, ширина фундамента составит 520–525 мм.

Как приготовить бетонный раствор

Чтобы забетонировать самостоятельно фундамент, понадобиться приготовить раствор. Цемент надо брать не ниже марки М–200, но как показывает практика, лучше отдать предпочтение марке М–400. Раствор из такого цемента меньше трескается и устойчив к низким температурам.

Особенность приготовления раствора отличается от стандартного варианта добавлением большого количества воды. Заливочная смесь на 10% реже, чем бетон, используемый для кирпичной кладки.

Оптимальные пропорции бетона составляют 1 часть цемента и по 2 части щебня и песка. Перемешивать раствор можно вручную, но для больших объемов желательно воспользоваться бетономешалкой.

Виды фундаментов и порядок их возведения

Чтобы правильно обустроить фундамент под кирпичный столб для ворот или забора, потребуется определиться с его типом. Обычно под ограждения бетонируют ленточное, столбчатое или комбинированное основание.

Каждая конструкция надежна и ее выбор зависит от пожелания хозяина, но здесь надо также учесть природные факторы, влияющие на устойчивость ограждения и вес материала будущих пролетов.

Ленточное основание

Глубина закладки ленточного основания зависит от типа грунта и уровня его промерзания. На участке с плотной и сухой почвой достаточно заглубить ленту по толщине плодородного слоя примерно – 300 мм.

Ленту в мокрых и пучинистых грунтах, а также с уровнем промерзания больше 800 мм заглубляют не менее 1 м. Для остальных несложных видов грунта глубина бетонирования ленты составляет 500 мм.

Ленточное основание для столбов очень прочное, что позволяет его делать малозаглубленным.

Бетонирование ленты обязательно требует установки опалубка. Его делают из любых подручных листовых материалов. Но выступающая из земли верхняя часть должна быть красивой, поэтому лучше использовать ровную доску или фанеру.

Деревянные элементы скрепляют между собой металлическими уголками и саморезами. Допускается использование гвоздей, только их надо хорошо загибать, чтобы предотвратить прорыв пленки внутри опалубка.

Пошаговая инструкция бетонирования ленты предусматривает следующие работы:

  • По территории делают разметку. В местах установки опор вбивают колья, а между ними натягивают шнур, определяющий границы ленты.
  • Глубина фундамента небольшая, поэтому траншею можно выкопать вручную лопатой. Использование экскаватора нецелесообразно из-за лишних расходов, да и ширина его ковша может быть больше требуемых размеров траншеи.
  • Дно готовой траншеи выравнивают и трамбуют. С полос полиэтилена или рубероида обустраивают гидроизоляцию. Листы должны покрывать все дно и стенки траншеи, чтобы цементное молочко не впитывалось в грунт. Если получаются стыки, то их укладывают внахлест 150 мм.
  • Сверху гидроизоляции насыпают 50 мм слой песка, проливают водой и трамбуют. Следующий слой засыпают щебнем толщиной 150 мм.
  • Вокруг траншеи собирают опалубок, а внутри на щебне обустраивают армирующую сетку. Ее вяжут из металлических прутов толщиной 8 мм.
  • Бетон заливают слоями, постоянно уплотняя во избежание образования воздушных карманов. Заливку надо делать за один день, чтобы избежать расслаивания основания. Раствор для последнего слоя делают немного реже. Он будет лучше растекаться при выравнивании горизонтальной поверхности ленты.
  • После трехнедельного созревания удаляют опалубок. За все это время за бетоном ухаживают, накрывая его полиэтиленом и периодически смачивая водой.

Дальнейшие работы с лентой производят только после полного набирания прочности бетоном, не раньше чем через месяц. Кирпичные столбы просто выкладывают на фундаменте.

Столбчатое основание

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендации

Столбчатый фундамент

Достоинство столбчатого фундамента заключается в менее трудоемкой кирпичной кладке.

Если в ленточном фундаменте опоры возводят непосредственно на нем, то столбчатое основание предусматривает выполнение кирпичной кладки вокруг забетонированной металлической оси.

Глубина закладки фундамента зависит от характеристик грунта, но в любом случае он должен быть ниже уровня промерзания грунта.

Еще один плюс столбчатого основания заключается в отсутствии необходимости рыть траншею по всему протяжению ограждения. Ямы выкапывают только под столбы.

Бетонные опорные подушки под металлические оси можно использовать заводские или сделать своими руками. Во втором случае понадобится выстраивать опалубок.

Его могут заменить куски ненужной асбестовой трубы, внутрь которой будет залит цементный раствор. Строительство столбчатого фундамента пошагово выглядит так:

  • По территории выполняют разметку, отмечая места расположения всех столбов. Буром высверливают ямы, трамбуют дно, насыпают песчаную подушку и после ее увлажнения вновь трамбуют.
  • Из бетонного раствора выливают опорную подушку. Ее высота составляет 150–200 мм. После застывания раствора на подушку устанавливают металлическую ось из трубы и формируют вокруг нее опалубок. Саму стойку надо выставить строго вертикально по отвесу, зафиксировав ее временными распорками.
  • Засыпку ям производят слоями, чередуя щебень или камни с бетонным раствором. Каждый слой тщательно трамбуют.
  • Примерно через неделю металлические оси найдут свое постоянное место и прочно закрепятся в застывшем бетоне. Теперь можно убрать временные распорки, внутрь опалубки уложить арматуру и залить цементным раствором.

Фундамент наберет свою прочность примерно через две недели, после чего можно приступать к кирпичной выкладке столбов.

Ленточно-столбчатый фундамент

Такое основание часто называют комбинированным, так как оно состоит из ленточного и столбчатого фундамента. Конструкция считается самой прочной, поэтому она подходит для тяжелых ограждений.

По форме в длину основание неоднородно. В пролетах лента сужается, а возле столбов – расширяется. Обязательно требуется армирование всей ленты, причем арматуру привязывают ко всем столбам.

Технология заливки комбинированного фундамента предусматривает те же работы по рытью траншеи и установки опалубка, что проводились с ленточным аналогом. Единственным дополнением будет обустройство фундамента под опоры.

Ямы для них бурят внутри вырытой траншеи под ленту, а на дно кладут куски рубероида для гидроизоляции.

Установку металлических осей выполняют двумя способами:

  • Ось устанавливают в яму на гидроизоляционный слой. После закрепления ее кусками арматуры, всю ленту заливают бетоном.
  • Второй способ сложнее, но более надежен. Ямы роют глубиной 1 м и шириной 300 мм. Внутрь вставляют соответствующего диаметра гильзу, а на дно укладывают рубероид. После погружения оси выполняют арматурную обвязку по всей ленте, заводя пруты внутрь гильзы. Готовую конструкцию бетонируют.

При бетонировании комбинированного основания надо учесть главное правило, что заливка раствора осуществляется после полной подготовки ленты и самих оснований столбов.

Какая бы ни была выбрана конструкция фундамента, возводить кирпичные столбы и крепить пролеты необходимо только после полного набирания им прочности, где-то через месяц.

Подробнее о фундаменте под кирпичные столбы, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Столбчатый фундамент из кирпича - Строим дом самостоятельно

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендации

Один из самых простых вариантов изготовления столбчатого фундамента выполняется из кирпича. Технология достаточно проста для самостоятельного выполнения, и применима для домов облегченных конструкций. К тому же такие фундаменты считаются самыми экономически выгодными.

Особую эффективность столбчатые фундаменты проявляют на пучинистых грунтах с глубоким промерзанием. При этом у них есть отрицательная черта, сужающая их область применения – в горизонтально подвижных грунтах они обладают недостаточной устойчивостью к опрокидыванию. Для укрепления столбов от бокового сдвига (деформации) выполняют жесткую железобетонную конструкцию.

Также ограниченно применение столбчатых фундаментов при возведении домов из тяжелых материалов и обуславливается только типом грунта. Еще одна проблемная задача – это обустройство цоколя, т.е. заполнение пространства между столбами и стеной, а также землей.

Столбы возводят во всех углах и пересечениях стен, под простенками и тяжело нагруженными прогонами, и других нагруженных точках. Разбивка расстояния производится равномерно от 1,2 м до 2,5 м, причем, чем более тяжелые стены, тем меньше расстояние. Сверху столбов организуется перевязка балками для создания распределенной нагрузки, причем, чем больше пролет между столбами, тем мощнее должны быть балки.

Фундамент столбики из кирпича – Столбчатый кирпичный фундамент своими руками: преимущества, инструкция, рекомендации

Минимальное сечение столбов напрямую зависит от используемого материала:

• Бетон и бутобетон – 400 мм.

• Натуральный камень – 600 мм.

• Кирпич выше уровня земли – 380 мм, ниже уровня – 500 мм.

• Железобетонный монолит – 250 мм.

Весь процесс начинается стандартно, с изготовления ям под столбы соответствующего размера с учетом доступности к кладке кирпича на глубину 1,5-2 м (ниже глубины промерзания). Далее выполняется подсыпка-подушка 10-15 см из щебня и песка, на которую заливают армированную бетонную подушку 15-20 см. Вот на такую подготовленную поверхность можно возводить кирпичную кладку.

Кладка производится квадратным сечением в полкирпича с пустотой по центру. Эта пустота с целью укрепления конструкции заливается бетонным раствором. А в случае выполнения железобетонного стержня, можно размеры столба уменьшить с 500 мм до 350-400 мм. Вертикальный уровень выложенных столбов очень важен для дальнейшей эксплуатации всего здания, и не должен превышать более 2 градусов.

Кирпич для фундамента должен тщательно отбираться. Применять нужно только пережженный кирпич без трещин, его можно отличить от простого по звонкому звуку при ударе по нему.

Организовывая кирпичный столбчатый фундамент, не забывайте о гидроизоляции. Самый простой вариант – это обмазка выложенных столбов битумной мастикой, а для горизонтальной изоляции применяется полимерно-битумные мембраны.

Оцените статью

postroimka-dom.ru
