Мелкозаглубленный фундамент

При глубине залегания подошвы подземной несущей конструкции 0,2 – 0,7 м она называется мелкозаглубленный фундамент (МЗФ) и обладает минимальным бюджетом строительства. Существуют малозаглубленные плиты, столбы, ленты. Сваи всегда погружают ниже промерзания, поэтому они попадают в категорию заглубленных фундаментов по умолчанию.

Разновидности МЗФ

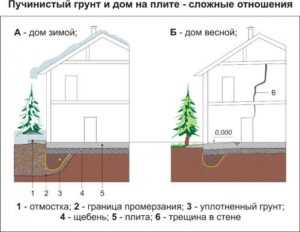

Основная проблема несущих конструкций зданий, эксплуатирующихся под землей, заключается в морозном вспучивании грунтов, возникают при наличии условий:

• высокий процент глины
• обилие влаги для насыщения этих крупиц
• промерзание грунта, приводящее в неравномерному увеличению объемов на разных участках

Для решения проблемы использовалось несколько решений:

• плавающая плита – обладает значительной опорной поверхностью, высокой горизонтальной жесткостью, уверенно противостоит силам пучения

• подошва ниже промерзания – позволяет исключить на 100% вспучивание
• обратная засыпка инертным материалом пазух – необходима для ликвидации касательных усилий при расширении грунтов, стремящихся выдернуть фундамент из земли

Для снижения трудоемкости, сроков сдачи объектов, бюджета строительства был создан комплекс мер по снижению либо полной ликвидации вспучивания в мороз:

• нерудные материалы – не содержат глины, используются в подстилающем слое + пазухах обратных засыпок
• дренаж – пристенный, пластовый либо кольцевой, не позволяет почвам насытиться влагой

• утепление – отмостки и различных элементов фундамента для сохранения геотермального тепла подо всеми несущими конструкциями и прилегающими к ним грунтами

Внимание: При соблюдении этих мер можно заложить в проект мелкозаглубленный фундамент плитного, ленточного либо столбчатого типа, что и указано в регламенте СП 22.13330 для оснований жилищ.

Малозаглубленными принято называть сборные и монолитные конструкции, подошва которых залегает на отметке 0,2 – 0,7 м. Поэтому на почвах с низким содержанием глины дренаж и утепление могут не потребоваться вовсе.

Лента МЗЛФ

Ленточный фундамент малого заглубления обоснован экономически для особо тяжелых стеновых материалов. Ограничениями для МЗЛФ являются:

• грунты с низким расчетным сопротивлением (ил, торф, песок пылеватый)
• высокий УГВ (меньше 1 м от подошвы ленты)
• перепад высот более 1,5 м (между противоположных стен здания)

Существуют сборные ленты из одного ряда блоков ФБС и армопоясом поверх них, монолитные конструкции, обладающие максимальными эксплуатационными характеристиками по умолчанию. Технология изготовления монолитного МЗЛФ следующая:

• с учетом «красных линий» поселка производится вынос осей, шнуры на обносках натягиваются по наружной/внутренней стороне ленты для установки опалубки
• под каждой несущей стеной отрывается траншея, ширина которой больше проектного значения на 0,8 м изнутри, 1,2 м снаружи для доступа рабочих к опалубочным работам, укладке пристенного дренажа
• при наличии пучинистых грунтов 40 – 60 см слой породы заменяется нерудным материалом (щебень либо песок), который уплотняется 10 – 15 см слоями виброплитой
• в подстилающий слой монтируются смотровые колодцы по углам здания, между ними укладываются дрены
• поверх фундаментной подушки заливается подбетонка толщиной 5 – 10 см для предотвращения впитывания цементного молочка, ширина стяжки так же вдвое больше размера ленты
• на подбетонку наплавляется рулонная гидроизоляция либо приклеивается полиэтилен
• монтируется щитовая опалубка, внутрь которой укладываются арматурные каркасы, обвязываемые в сопряжениях несущих стен анкерами (Г-образные или U-образные)
• укладывается слоями (40 см) бетон, производится уплотнение смеси насадкой глубинного вибратора

Внимание: На внутреннюю поверхность щитов следует закрепить полиэтилен, предупреждающий протечки цементного молочка, облегчающий распалубку. Утеплять МЗЛФ снаружи лучше после гидроизоляции, так как лишь в этом случае создается непрерывный пленочный слой.

Плита плавающая

В 90% проектов коттеджей используется малозаглубленный плитный фундамент. Технология считается самой дорогостоящей, однако обеспечивает максимальную несущую способность подземной конструкции.

Несмотря на высокую прочность бетонной плиты с двумя слоями арматурных сеток, на пучинистых грунтах возникают серьезные нагрузки от морозного вспучивания. Поэтому у индивидуальных застройщиков популярны модернизированные варианты плавающей плиты:

• УШП – утепленная модификация
• ребристые плиты – ребра жесткости направлены вверх (позволяют получить полноценный цоколь) или вниз (снижение толщины в средней части конструкции для уменьшения бюджета строительства)

Внимание: Минимальная глубина заложения плитных фундаментов регламентирована 40 см. Этот верхний слой богат гумусом, поэтому на него запрещено опирать несущие конструкции. Органика перегнивает без доступа кислорода в течение 12 – 36 месяцев, после чего, неизбежна просадка грунта.

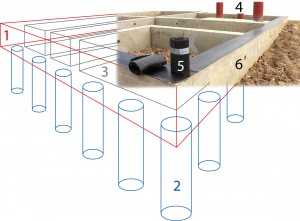

Столбчатый МЗФ

Малозаглубленный столбчатый фундамент допускается обустраивать исключительно на сухих грунтах с уровнем УГВ ниже 1,5 м от подошвы. Запрещено возведение на склонах, пучинистых почвах. Кроме того, столбы обладают низкой устойчивостью к опрокидыванию, поэтому их обязательно связывают ростверком:

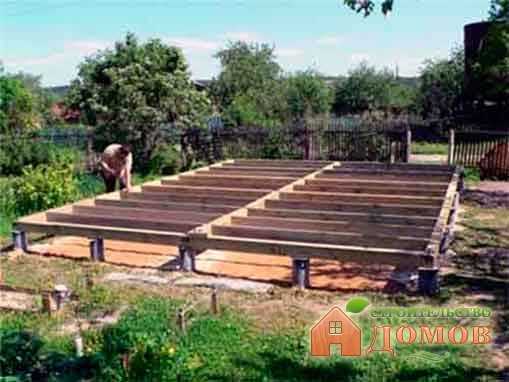

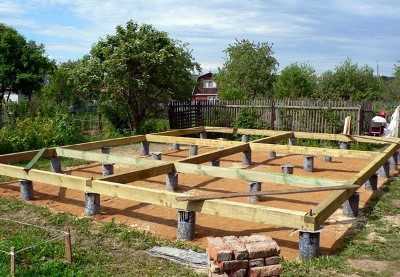

• деревянные балки – брус обвязки «каркасников», фахверков, домов из панелей СИП либо нижние венцы сруба, крепятся анкерами к бетону
• стальной металлопрокат – швеллер или двутавр, привариваемый к оголовкам или фиксируемый анкерами в бетон

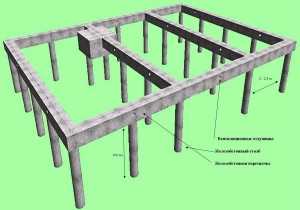

• монолитный ростверк – заливается поверх ж/б столбов, каркасы балок связываются с прутками арматуры, размещенных вертикально

Внимание: Для столбчатых фундаментов с заглублением выше отметки промерзания необходим комплекс мероприятий, исключающих вспучивание – дренаж кольцевой или пристенный, подстилающий слой + обратная засыпка щебнем/песком пазух шурфов.

Технология возведения

Мелкозаглубленный фундамент сооружается гораздо быстрее, нежели глубокого заложения. Сокращается бюджет строительства, однако не желательна консервация в зиму без нагрузки.

Разметка и выемка грунта

В зависимости от типа мелкозаглубленный фундамент размечается не одинаковыми способами:

• плавающая плита оконтуривается одним шнуром по наружному периметру опалубки
• для столбов и лент МЗЛФ на обносках натягивается две струны для внутреннего/наружного щита опалубки

Котлован отрывается только для плиты, траншеи рациональнее для ленты, столбов с редким шагом расположения. Если сборные нагрузки от веса здания невелики, для столбов отрываются отдельные шурфы.

Внимание: В любом случае необходим доступ к поверхностям бетонных конструкций для гидроизоляции. Поэтому технология земляной опалубки является неправильной

Дренаж и слой подстилающий

Фундаментная подушка из песка/щебня заменяет вынутый на предыдущем этапе слой плодородного грунта. Толщина подстилающего слоя составляет 40 – 80 см в зависимости от геологии участка, величины сборных нагрузок от жилища.

Дренаж встраивается в этот слой по наружному периметру отмостки на уровне подошвы фундамента. Для этого по углам коттеджа крепятся вертикальные колодцы, между ними укладываются перфорированные в верхней части трубы (180 – 270 градусов).

Внимание: Нерудный материал укладывается 10 – 15 см слоями, каждый из которых трамбуется виброплитой. Не рекомендуется проливать песок водой, так как это может привести к размытию нижних слоев почвы, образованию верховодки уже в процессе строительства.

Ширина фундаментной подушки из инертных материалов должна быть вдвое больше, чем размер ленты, столба. Под плавающими плитами подстилающий слой выпускают наружу на 40 – 60 см.

Подбетонка с гидроизоляцией

Стяжка из тощего бетона толщиной 5 – 10 см необходима лишь для монолитных конструкций. Если малозаглубленная лента, столбчатый фундамент сооружаются из сборных ж/б элементов, подбетонка не используется. Стяжка позволяет обеспечить герметичные стыки гидроизоляционного материала, исключить впитывание цементного молочка нерудным материалом подстилающего слоя.

Внимание: Ширина подбетонки равна размеру подстилающего слоя, то есть вдвое больше ленты, сечения столба.

В качестве гидроизоляции обычно применяется полиэтиленовая пленка (15 микрон минимум), приклеиваемая на подбетонку, либо рулонные материалы (Технониколь, гидростеклоизол), наплавляемые на бетонную поверхность. Края выпускаются, чтобы позже быть запущенными на вертикальные поверхности бетонных конструкций.

Опалубка и армирование

Ввиду многообразия конструкций малозаглубленных фундаментов используются нсколько модификаций опалубки:

• плита плавающая – щиты по наружному периметру или полистирольные L-образные блоки
• лента МЗЛФ – наружная + внутренняя палуба
• столбы – квадрат из щитов для плиты уширения и вертикальные щиты для столба

Для каждого указанного варианта применяются различные схемы армирования:

• столбы – сетка в плите уширения, вертикальные стержни внутри столба
• плита – две сетки из прутков 8 – 16 мм периодического профиля
• лента – каркас из горизонтальных прутков, связанных хомутами П-образного типа

Внимание: Арматура располагается внутри бетонных конструкций с соблюдением защитного слоя. Стержни утапливаются на 2 – 7 см, нижний ряд укладывается на подбетонку при помощи пластиковых прокладок.

Бетонирование и гидроизоляция

Укладка бетона должна осуществляться слоями 40 – 60 см с интервалом в пределах 2 часов. Поэтому желательно бетонировать любые типы малозаглубленных фундаментов за один прием. Гидроизоляция доступных бетонных поверхностей осуществляется пенетрирующими, обмазочными, оклеечными материалами после 70% набора прочности.

Внимание: отдельные элементы внутри одного фундамента (крыльцо, лента, на которую будет опираться веранда) отделяются технологическим швом. Разные эксплуатационные нагрузки не приведут к разрушению стен, оснований, если крыша пристройки будет независимой от кровли основного жилища.

Таким образом, малозаглубленные фундаменты не представляют сложностей для индивидуального застройщика. Однако необходимо учесть приведенные рекомендации для обеспечения максимально возможного ресурса здания при минимальном бюджете строительства.

Надёжный мелкозаглубленный фундамент

Мелкозаглубленный фундамент При глубине залегания подошвы подземной несущей конструкции 0,2 – 0,7 м она называется мелкозаглубленный фундамент (МЗФ) и обладает минимальным бюджетом

Источник: fundamentdomov.ru

postroifundament.ru

Как сделать мелкозаглубленный столбчатый фундамент?

Максимальная простота и относительная дешевизна мелкозаглубленного столбчатого фундамента позволяет построить основу под здание в сжатые сроки, со сравнительно небольшими трудозатратами и расходом материалов. Строят столбчатые фундаменты в огромном количестве в самых различных условиях, даже на глине и водонасыщенном песке. Если использовать современные информационные ресурсы по запросу описания мелкозаглубленного столбчатого фундамента, можно получить огромное количество советов, мнений и рекомендаций, разобраться в которых не так просто.

Для небольшого и легкого каркасного дома или баньки еще лучше подойдет незаглубленный столбчатый фундамент, он заметно проще в изготовлении, и может успешно простоять не один десяток лет, при одном условии – если повезло с грунтом, на котором стоят опоры.

Содержание

• 1 Преимущества мелкозаглубленных вариантов фундамента
• 2 Мелкозаглубленный столбчатый фундамент, пошаговая инструкция обустройства
• 3 В этом случае на дне котлована укладывается готовый опорный элемент в виде армированной бетоном плиты с центрирующим отверстием. Мелкозаглубленная столбчатая опора, установленная на опорную плиту,способна воспринимать двойную — тройную нагрузку в сравнении с вариантом установки столба на обычную мелкозаглубленную подушку. Но такие решения стоят достаточно дорого, поэтому для усиления более рациональным будет простое увеличение толщины и армирование основания столбчатой опоры.
• 4 Подготовка котлована к установке мелкозаглубленных опор
• 5 В любом случае, стены и дно мелкозаглубленного котлована аккуратно выравниваются, чтобы избежать осыпания грунта на подушку опоры, дно дополнительно утрамбовывается в несколько проходов и отсыпается небольшим слоем щебенки. От того, насколько тщательно будет выполнено уплотнение грунта, зависит дальнейшая осадка фундамента и его способность противостоять сезонному пучению. Если предполагается постройка столбчатой опоры из кирпича или блоков, на утрамбованную поверхность в донной части устанавливаем деревянную раму высотой 12-15 см. Корпус рамы выравниваем по горизонту и отсыпаем наполовину мелким гравием, закладываем сетку из стальной проволоки.
• 6 Если опора под фундамент отливается из бетона, дно котлована просто отсыпаем гравийной подушкой, толщина которой должна составлять не менее 20 см. Отсыпку выполняем слоями по 5 см, каждый из которых выравниваем и по нескольку раз проходим электрической трамбовкой.
• 7 Изготовление мелкозаглубленных опор фундамента
• 8 Заключение
• 9 Столбчатая основа, ее достоинства и недостатки
• 10 Разновидности столбчатых фундаментов
• 11 Самостоятельный монтаж столбчатой основы от «а» до «я»
• 12 Что нужно знать о строительстве столбчатых основ мелкого заложения
• 13 Видеоматериал:
• 14 Классификация столбчатых оснований
• 15 Преимущества и недостатки столбчатых конструкций
• 16 Особенности возведения незаглубленного столбчатого фундамента
• 17 Основные свойства пучинистых грунтов
• 18 Воздействие пучинистых грунтов на устойчивость столбчатых фундаментов
• 19 Особенности использования столбчатых фундаментов в условиях пучинистых грунтов
• 20 Инструменты и материалы, необходимые для возведения столбчатых фундаментов

Преимущества мелкозаглубленных вариантов фундамента

Если бы здание стояло на скальной породе или уплотненном обломочном грунте, и вопрос сводился только к вертикальной статической нагрузке, несущей способности и прочности незаглубленного варианта столбчатого фундамента хватило бы с головой. К сожалению, грунт, воспринимающий нагрузки от веса дома, ведет себя крайне неравномерно и непредсказуемо. Осадка любого участка столбчатого фундамента может привести к опрокидыванию столбчатых опор или крену всей постройки.

Выход один: объединить отдельные элементы и увеличить горизонтальную устойчивость и жесткость столбчатого фундамента до необходимого уровня.

Бороться с проблемой можно несколькими способами:

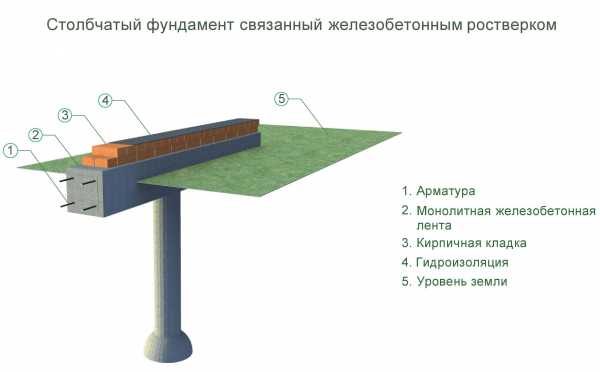

Наращиванием и соединение столбчатых опор фундамента очень мощным и железобетонным ростверком.

Монолитная железобетонная балка легко удержит и выровняет поперечные нагрузки, тем самым скомпенсирует осадку здания;Объединить столбы фундамента с лентой мелкозаглубленного фундамента и получить гибрид столбчатого и ленточного варианта, способного легко удержать даже кирпичный дом более 150 тонн весом. В этом случае жесткость увеличивается на порядок, за счет грунта и бетонной ленты;Увеличить глубину погружения столбов до 1-2 метров, тем самым превратить столбчатый фундамент в свайный. В этом случае проще и экономически более выгодным будет установить буронабивные или винтовые сваи с ростверком;Построить столбчатый фундамент своими руками, используя мелкозаглубленные столбы, перевязанные с опорными бетонными или гравийными подушками.

Совет!Если вы не знаете досконально состав грунта на своем участке, не пытайтесь подражать примеру соседских домов, установленных на незаглубленном столбчатом фундаменте.

Зачастую в пределах одного участка возможны линзы и участки из глины, мелких супесей или твердого обломочного грунта. Более детально оценить обстановку можно только бурением шурфов на участке.

Из всех приведенных вариантов только мелкозаглубленная схема отличается небольшим увеличением стоимости работ по обустройству фундаментной системы. Схемы с использованием ростверка или усиления мелкозаглубленной бетонной лентой практически сводят на нет основные преимущества столбчатого фундамента.

Мелкозаглубленный столбчатый фундамент, пошаговая инструкция обустройства

Конструктивно это тот же вариант столбчатого фундамента, у которого опоры погружены в грунт на 30-40, максимум 50 см, в зависимости от уровня залегания грунтовых вод, состава пластов и наличия жесткой обвязки. Таким образом, малозаглубленные схемы фундамента избавляются от главных причин, из-за которых возможно опрокидывание или крен столбов под нагрузкой:

Перенос опорной площадки под столбчатой опорой на глубину значительно снижает обводнение и продавливание мокрых и рыхлых поверхностных слоев. Из-за прямого попадания под опорную площадку большого количества дождевой и талой воды грунт под столбом раскисал и терял сопротивление нагрузке;Мелкозаглубленная схема установки столбчатых опор фундамента позволила значительно снизить опрокидывающий момент благодаря компенсации боковых усилий стенками котлована и щебеночной отсыпкой пазух;Появилась возможность эффективно бороться с пучением грунта – с помощью качественного отвода воды вокруг столбчатой опоры, дренажа подушки и засыпки, фиксирующей мелкозаглубленную часть опоры.

В этом случае на дне котлована укладывается готовый опорный элемент в виде армированной бетоном плиты с центрирующим отверстием. Мелкозаглубленная столбчатая опора, установленная на опорную плиту,способна воспринимать двойную — тройную нагрузку в сравнении с вариантом установки столба на обычную мелкозаглубленную подушку. Но такие решения стоят достаточно дорого, поэтому для усиления более рациональным будет простое увеличение толщины и армирование основания столбчатой опоры.

Подготовка котлована к установке мелкозаглубленных опор

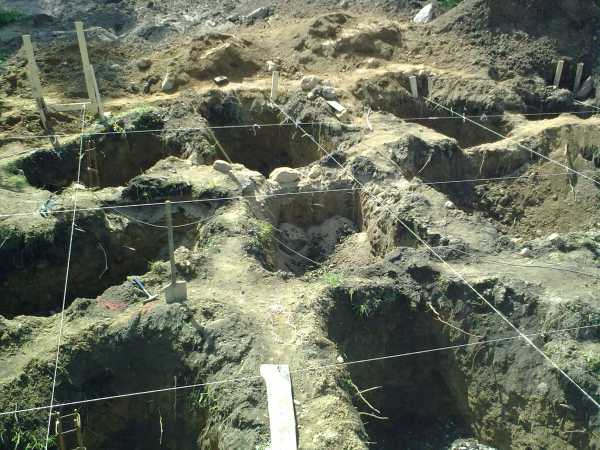

После выполнения разметки на участке натягиваются шнуры, по которым определяют точное местоположение каждой из опор столбчатого фундамента. В зависимости от того, каким способом изготавливаются опоры, размеры котлована могут на 30-40 см превышать диаметр опоры, как, например, в случае отливаемого из бетона столба, или потребовать пространства не менее метра, если элемент выкладывается из кирпича или бетонных блоков.

В любом случае, стены и дно мелкозаглубленного котлована аккуратно выравниваются, чтобы избежать осыпания грунта на подушку опоры, дно дополнительно утрамбовывается в несколько проходов и отсыпается небольшим слоем щебенки. От того, насколько тщательно будет выполнено уплотнение грунта, зависит дальнейшая осадка фундамента и его способность противостоять сезонному пучению.

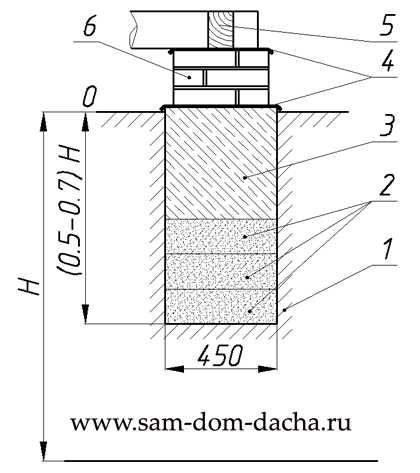

Если предполагается постройка столбчатой опоры из кирпича или блоков, на утрамбованную поверхность в донной части устанавливаем деревянную раму высотой 12-15 см. Корпус рамы выравниваем по горизонту и отсыпаем наполовину мелким гравием, закладываем сетку из стальной проволоки.

Если опора под фундамент отливается из бетона, дно котлована просто отсыпаем гравийной подушкой, толщина которой должна составлять не менее 20 см. Отсыпку выполняем слоями по 5 см, каждый из которых выравниваем и по нескольку раз проходим электрической трамбовкой.

Изготовление мелкозаглубленных опор фундамента

Наиболее простым и быстрым способом изготовить столбы под мелкозаглубленный фундамент является отливка бетонной смеси в деревянную опалубку, выполненную в виде короба или круглого сечения. В последнем случае в качестве формы чаще всего используют двухсотую асбестоцементную трубу. Чтобы получить точное и строго вертикальное положение отлитой опоры столбчатого фундамента, к наружным стенкам опалубки прибивают две параллельные доски, на которых сама форма вывешивается и выставляется в вертикальном положении точно по центру будущей стены дома.

После настройки положения опалубки корпус фиксируется дополнительными деревянными распорками. Деревянную опалубку изнутри рекомендуется выложить полиэтиленовой пленкой или другим покрытием, обеспечивающим нормальное отделение стенок формы от застывшего бетона.

Желательно, чтобы до начала заливки бетона нижний торец опалубки не доходил и не касался гравийной подушки, а форма оставалась подвешенной на внешнем креплении из досок.На следующем этапе внутрь деревянной или асбестоцементной формы вставляем стальной арматурный каркас, опираем его на гравийную подушку и фиксируем клиньями внутри опалубки. Если в конструкции столбчатого мелкозаглубленного фундамента предусмотрено изготовление бетонного ростверка, верхние усы арматурного каркаса потребуется поднять над опорой высоту не менее 30-40 см, чтобы в дальнейшем перевязать его с арматурой горизонтальной бетонной балки.Далее следует заливка бетонным раствором. Первую часть бетона, объемом в 5-6 литров, заливают внутрь формы и аккуратно осаживают бетонной трамбовкой так, чтобы часть раствора и цементного молочка проникла вглубь гравийной подушки и вышла по периметру формы, образовав своего рода уплотнение.

Остальной бетон заливается двумя порциями с промежуточным осаживанием тонкой трубчатой трамбовкой.После затвердения снимается крепление и удаляется деревянная форма опалубки фундамента. Если на поверхности нет изъянов, раковин, открывшейся арматуры, бетон покрывается битумной мастикой и засыпается грунтом. Засыпку вокруг мелкозаглубленного столбчатого элемента необходимо обязательно утрамбовать на максимальную глубину.

Чуть сложнее выглядит изготовление столбчатых опор из кирпича. В этом случае на слой гравия подушки необходимо уложить арматурную решетку из прутка толщиной не менее 8 мм и залить слоем бетона.

Толщина бетона над арматурой должна быть в пределах 2,5-3 см.Для перевязки кирпичной кладки столбчатой опоры и заделанной в подушку решетки арматуры зачастую из-под бетона выпускают 3-4 отрезка стальной проволоки, которой перевязывают первый ряд кладки кирпича и тело подушки. Чаще всего опору выкладывают размером в полтора кирпича, на высоту 60-70 см. Если требуется большая высота, в основании столбчатого элемента укладывается бетонный блок, и только потом выкладывается кирпич.

Заключение

После нанесения гидроизоляции и выполнения отсыпки мелкозаглубленного столбчатого фундамента верхнюю поверхность опорных элементов подрезают по высоте так, чтобы разница между опорами составляла не менее 1-2 мм. Чаще всего мелкозаглубленный столбчатый фундамент обвязывается деревянным брусом или литым железобетонным ростверком. При этом следует помнить, что в случае изготовления ростверка и опор мелкозаглубленного фундамента из железобетона сначала необходимо выполнить перевязку арматуры, и только потом опалубка столбов и ростверка одновременно заполняется бетоном на всей мелкозаглубленной конструкции.

Всем известно, что строительство дома всегда начинается с фундамента.

Обычно выбор падает на плиточное или ленточное основание, а другие виды основ оставляют без внимания. И напрасно, ведь сложно отыскать более простой и не затратный вариант, чем столбчатый фундамент мелкого заложения. На первый взгляд он может показаться замысловатым и неустойчивым, но если возводить мелкозаглубленный столбчатый фундамент своими руками, руководствуясь всеми правилами, основание будет очень прочным и прослужит долгие годы.

Столбчатая основа, ее достоинства и недостатки

Что такое столбчатое основание?

Это находящиеся в земле опорные столбы, верхушки которых выступают над уровнем почвы. Каждая опора – это своеобразный мини-фундамент. Чаще всего их верхние части соединяют в крепкий каркас – это добавляет конструкции надежности и помогает правильно распределить вес.

У данного типа фундамента есть множество достоинств:

для его закладки не требуется много времени;не придется приобретать дополнительные инструменты;нет нужды в проведении большого количества земляных работ;фундамент способен выдержать любые климатические условия, в частности резкие перепады температур;существует возможность изготовить его самостоятельно без помощи специалистов;на строительных работах можно неплохо сэкономить.

Есть у столбчатого основания и недостатки, о которых стоит упомянуть:

на ремонт, если он нужен, тратится много сил, времени и денег;нет смысла устанавливать подобный фундамент на заболоченных и рыхлых грунтах – конструкция выйдет ненадежной и шаткой.

Разновидности столбчатых фундаментов

Существует большое количество типов столбчатых оснований мелкого заложения. В зависимости от материалов, из которых они изготавливаются, фундаменты бывают:

Деревянными. В прошлом их нередко возводили, но в современном мире такие основы почти не используют – закладка выходит дорогостоящей, а сама конструкция не отличается долговечностью.Бетонными, либо железобетонными.

Сейчас находятся на пике популярности. Основы из цемента с арматурным каркасом являются недорогими, надежными и простыми в выполнении.Кирпичными. Самые доступные по цене, но для их установки приходится тратить слишком много сил.

Существует классификация по форме опор, они бывают:

Квадратные;Круглые;Прямоугольные;В форме усеченного конуса или пирамиды (если имеют расширяющуюся к низу конструкцию).

Самостоятельный монтаж столбчатой основы от «а» до «я»

Самостоятельно заложить столбчатый фундамент, особенно мелкозаглубленный, не составит особого труда. Но усилия приложить стоит, ведь от правильного монтажа основы зависит дальнейшая судьба всего здания, а ремонт данного типа фундамента обойдется в приличную сумму.

Несколько несложных шагов, и результат не заставит себя ждать:

Шаг 1. Перед работой нужно подготовить участок – очистить его от растительности и немного разровнять почву.

Шаг 2. Наносится разметка. Очень важно сверяться с проектом.

Столбы должны будут находиться конкретно под углами постройки, а также в точках пересечения и соединения стен. Центральные оси столба и стены, опирающейся на него, обязаны совпадать. Общая сумма опор и их местоположение вычисляют относительно нагрузок и несущих способностей почвы.

Шаг 3. Выкапываются углубления для опор.

Если столбы цельные, то ямы роют в соответствии с их размерами и формами, при этом учитывается несъемная опалубка. Если опоры делаются из кирпича – выкапываются более широкие углубления. Глубина ям зависит от уровня промерзания почвы.

Шаг 4. Готовится подушка под столбы. На дно ямы сыпется щебенка или песок, далее их утрамбовывают и сверху укладывают лист гидроизоляции (рубероид), чтобы во время бетонирования смесь не стекала вниз.

Шаг 5. Начинается установка опалубки.

Стены ее стоит защитить гидроизолирующим материалом. После этого внутри устанавливается арматурный каркас, который изготавливается из металлических прутов, объединяемых проволокой. Если планируется скрепление опор ростверком, важно позаботиться об увеличении арматурного скелета столбов, чтобы соединить его с арматурой такого основания.

Шаг 6. Делается бетонная заливка. Смесь укладывается вплотную, для лучшего эффекта нужна утряска вибратором через каждые 20 см.

Шаг 7. После полного высыхания бетона, его верхняя часть покрывается гидроизоляцией. Если в планах есть скрепление столбов цельным бетонным основанием, стоит пропустить этот шаг (гидроизоляция укладывается уже после изготовления ростверка).

Что нужно знать о строительстве столбчатых основ мелкого заложения

Факты, которые помогут в возведении качественной основы:

Лучше всего для постройки столбчатого фундамента подходит теплое время года – лето. В крайнем случае – начало осени. Незастроенное основание, возведенное на сырой почве и брошенное на время холодов, может повредиться – столбы осядут и начнут деформироваться.Если фундамент строится на деревянных столбах, выкапываются ямы, в них ставятся опоры, а их основание заливается бетонной смесью.

Каждый деревянный столб предварительно обрабатывается от влаги и паразитов.Столбчатому фундаменту мелкого заложения не требуется утепление по периметру, так как он располагается в месте промерзания грунта. Промерзание земли с внешней и внутренней стороны будут балансировать друг друга, а потому риск смещения столбов сведется к минимуму. Лучше сконцентрироваться на утеплении пола на первом этаже.

Не повторять дома: ошибки при строительстве столбчатого фундамента

Некачественная закладка основания влечет за собой многие проблемы: осадку столбов, эрозию и т. д.

Это может привести к разрушению всей постройки. Чтобы избежать неприятных неожиданностей, стоит помнить о самых распространенных ошибках, которые допускаются непрофессионалами, и не повторять их. Стоит избегать:

Неправильного расчета нагрузки;Ошибок в вычислении глубины при возведении основы;Применения некачественных стройматериалов;Применения стройматериалов после окончания их срока годности;Укладки опор на разной глубине;Неправильного определения типа грунта на участке.

В качестве вывода можно сказать, что столбчатый фундамент мелкого заложения – отличный вариант для собственноручной постройки. Он прост в исполнении, для его монтажа не требуются специальные навыки и крупные финансовые вложения, к тому же возвести его можно за пару дней. Качественно сделанное столбчатое основание выдержит любые нагрузки и станет надежной опорой для здания.

Видеоматериал:

31.08.2017

Начало строительства любого здания или сооружения, будь это небольшой частный дом или высотная многоэтажка, начинается с фундамента. Его значение сложно переоценить. Ведь при неправильном расчете или некачественном выполнении работ отлично спроектированное и отстроенное здание может рухнуть в один момент.

Если здание планируется небольшое, выполненное из легких материалов, таких как газобетон, дерево, пеноблоки, можно использовать мелкозаглубленный столбчатый фундамент. Он являются менее затратными и более простыми в исполнении по сравнению с другими типами фундаментов. Однако надежность и долговечность при правильном исполнении и точном соблюдении технологии достаточно высока.

Основой фундамента является столбчатое основание.Оно представляет собой сетку из опор вертикального типа, поперечное сечение которых минимально. Опоры необходимо распределить по всему основанию здания с учетом мест максимальной нагрузки.

Это углы, несущие стены и балки, простенки, колонны.Не стоит забывать о печах и каминах.Нужно учитывать, что мелкозаглубленный столбчатый фундамент подойдет только для легких строений каркасного типа без подвалов. Их вес не должен превышать 1 т/м3. Это, например, бани и сауны из дерева, небольшие хозяйственные постройки и гостевые домики, навесы и беседки.

Классификация столбчатых оснований

Все столбчатые фундаменты делятся по глубине заложения на три группы:

Заглубленные, когда нижняя точка конструкции располагается ниже уровня промерзания почвы.Мелкозаглубленные, когда погружение опор в грунт осуществляется на 0,4 -0,7 метров от поверхности земли.Незаглубленные, в которых и совсем нет заглубленных частей строения.

В сети интернет можно найти несколько бесплатных программ, с помощью которых предлагается самостоятельно сделать расчет конструкций будущего фундамента. Но для этого в программу необходимо ввести следующие данные:

приблизительный вес планируемой постройки;особенности армирования;геологические особенности местности;данные по уровню осадков и скорости ветра;желаемую глубину закладки фундамента.

После проведения соответствующих расчетов программа предоставит данные об общем количестве столбов, несущей способности и габаритах единичного элемента конструкции.

Преимущества и недостатки столбчатых конструкций

К преимуществам использования незаглубленных и мелкозаглубленных столбчатых фундаментов можно отнести:

длительный срок службы при правильной установке;относительная дешевизна по сравнению с другими видами фундамента;возможность собственноручного проектирования и постройки, без привлечения дорогостоящих специалистов;отсутствие сложной и дорогостоящей теплоизоляции;возможность применения на наклонном грунте и в случае значительного перепада высот;высокая скорость монтажа;отсутствие необходимости в предварительном выравнивании территории;устойчивость к неблагоприятным погодным условиям – промерзанию грунта, перепадам температур, атмосферным осадкам;нет необходимости в привлечении специальной строительной техники;малый расход металлических прутов для армирования.

К немногочисленным недостаткам можно отнести только отсутствие возможности постройки подвальных помещений, строгие требования к типу почвы и необходимость тщательно следить за техническим состоянием. Мелкозаглубленный столбчатый фундамент нужно немедленно ремонтировать при появлении сколов или трещин, а также при малейших признаках разрушения. Если упустить момент, то это может перерасти в серьезную проблему.

Особенности возведения незаглубленного столбчатого фундамента

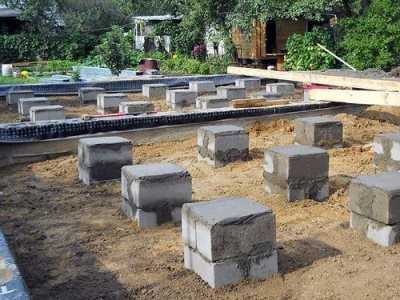

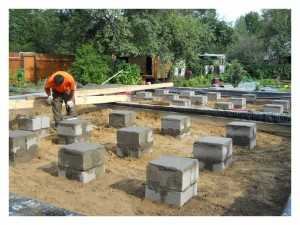

Незаглубленный из бетонных блоков

Такой тип основания применяется достаточно часто. Единственное условие – небольшой вес и габариты возводимого строения. Используют незаглубленный столбчатый фундамент на пучинистых грунтах и даже на скальных.

В последнем случае возможно также возведение над ним бревенчатого или брусового дома.Если заменить грунт под постройкой, то можно уменьшить воздействие пучения. Главное, знать, чем засыпать яму под незаглубленный столбчатый фундамент. Обычно для этих целей используется песчаная прослойка.Столбы изготавливают из камня, бетонных блоков для фундамента, песко-, железо- или бутобетона.

Можно воспользоваться и кирпичом, только учитывайте морозостойкость керамического материала. Она не должна быть низкой. А силикатный кирпич не подойдет совсем.

Если задаться целью соорудить незаглубленный столбчатый фундамент своими руками, опирайтесь на пошаговую инструкцию. Основные этапы проведения работ включают в себя:

Очищение строительной территории от поверхностного мусора.Удаление верхнего плодородного слоя почвы.Разбивка участка.Копание ям под каждую опору.Обустройство каждой ямы специальной песчаной подушкой.Выкладывание опоры из блоков.Гидроизоляция стыкуемых с домом частей опор.

Столбчатый незаглубленный фундамент на песчаной подушке отличается особой прочностью и устойчивостью. Рекомендуется его установка в местах, где велика вероятность появления грунтовых вод вследствие весенних паводков или выпадения экстремально большого количества осадков.

Основные свойства пучинистых грунтов

Вот такие могут быть печальные последствия такого пучения

Пучение – это одна из особенностей почвы. Оно основано на механизме расширения воды вследствие воздействия низких температур. Влажность почвы – основная причина увеличения ее объема при минусовых температурах.Почвы, подверженные такому воздействию, являются дисперсионными.

Вследствие значительного увеличения в объеме при промерзании, на поверхности можно невооруженным глазом увидеть переход их талого состояния в мерзлое. Это в огромной мере влияет на фундамент здания. Поэтому вопросам строительства зданий и сооружений в условиях пучинистости почвы уделяется первостепенное значение.

Важно провести геологическое обследование и анализ грунта, на котором планируется возведение строения. Не все насыщенные водой почвы одинаково ведут себя при замерзании. При одинаковом коэффициенте влажности, один тип почвы будет вспучиваться сильнее, чем другой.

А в некоторых типах грунта вспучивание не происходит совсем. Специалисты, детально прорабатывающие все факторы, влияющие на устойчивость зданий и сооружений, рекомендуют в обязательном порядке заглублять фундамент ниже уровня промерзания. Благодаря этому в дальнейшем удастся избежать многих проблем.

Воздействие пучинистых грунтов на устойчивость столбчатых фундаментов

Чтобы не допускать такого пучения, следуйте всем инструкциям

Вследствие пучения происходит расширение грунта и основание строительной конструкции начинает приподниматься. Это не зависит от общего веса строения. Такие процессы пагубно влияют на долговечность строения.Для того, чтобы свести к минимуму такие неблагоприятные воздействия, проводят следующие мероприятия:

Заменяют почвогрунт под основанием. Для этого перед установкой несущих конструкций засыпают под них щебень и песок.Для устранения боковых вспучиваний аналогичными материалами делают обратную отсыпку.Используют преимущественно гладкие стеновые конструкции.По периметру фундамента почву покрывают тепло- и гидроизоляцией. Это также защитит металлические части от влаги, что поможет увеличить их срок службы.Создание дренирующей системы для оттока сточных вод.

Особенности использования столбчатых фундаментов в условиях пучинистых грунтов

Перед тем, как начать возводить мелкозаглубленный столбчатый фундамент на пучинистых грунтах, следует вспомнить о том, что все проектные работы и расчет расхода строительных материалов и столбового основания осуществляется до начала строительства.Основные этапы технологического обустройства основания:

Первоначальное проектирование.Выполнение необходимых расчетов.Нанесение на поверхность грунта специальной разметки.Проведение земляных работ.Изготовление монолитных бетонных подушек.Изготовление опалубки для опорных столбиков.Заливка раствором бетона.Обвязка монолитных столбиков.

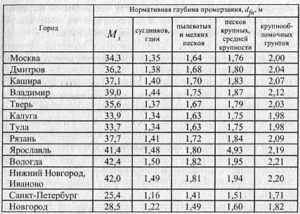

Таблица с нормативами промерзания почвы для нескольких городов России

Необходимо определить глубину промерзания грунта в месте строительства и рассчитать его плотность. Следует рассчитывать на то, что монолитная бетонная подушка должна находиться в обязательном порядке под линией промерзания. На этом основании и отмечают высоту столбика.В зависимости от конструктивных особенностей здания, , выбирается форма и размер поперечного сечения бетонных столбов.

Чаще всего, это квадратная форма, размер стороны 25 см. Существуют формулы для расчета количества бетонной смеси для производства одного монолитного столба, их легко можно найти в интернете. К полученной сумме необходимо прибавить величину объема бетонного раствора для опорной подушки.

Инструменты и материалы, необходимые для возведения столбчатых фундаментов

Материалы, которые потребуются в процессе возведения данного вида оснований:

Материалы для гидроизоляции и теплоизоляции.Материалы для опалубки.Строительная арматура.Щебень.Цемент.Гравий.Песок.Проволока для обвязывания.

Чтобы не покупать лишние материалы, следует заблаговременно произвести расчеты по каждому из пунктов. Это можно сделать самостоятельно или с помощью специализированных бесплатных программ.Для проведения разметки и дальнейшего строительства столбчатого основания необходимо иметь в распоряжении следующие инструменты:

рулетка;уровень;вертикальный отвес;лопата;аппарат для сварки;приспособление для перемешивания бетона;вибратор.

Как видите, перечень не очень велик.

И в нем нет строительной спецтехники, аренда которой обходится достаточно дорого.О покупке и говорить не приходится. Можно поручить эту работу специалистам, можно сделать все своими руками. Но в любом случае, необходимо строго соблюдать технологию, и тогда здание будет стоять долго и устойчиво, и радовать не одно поколение домочадцев.

Источники:

• bouw.ru
• stroimtovarishi.ru
• fundamenton.ru

blog-potolok.ru

Столбчатый мелкозаглубленный фундамент

Глубина мелкозаглубленного фундамента

Столбчатый мелкозаглубленный фундамент. Соломонцева – автор бестселлера, написанного в 1994г. В доступной форме она описывает методики расчета фундамента. Здесь вы узнаете какой глубиной обладает мелкий, неглубоко залегающий, фундамент. Он пользуется особой популярностью при постройке домов.

Чем является мелкозаглубленный фундамент?

Докопаться до сути не так уж сложно. Опоры такого фундамента залегают достаточно близко к поверхности грунта (менее шести метров), в результате чего он воспринимает нагрузку лишь от опор. При этом боковые его стены не принимают участия в общем распределении нагрузки, создаваемой зданием.

Возможны следующие виды фундаментов:

• Жестким фундаментом пользуются тогда, когда отсутствует растягивающая нагрузка.
• Если же неглубокий фундамент подвержен изгибу – создается гибкая основа, с использованием армирующего каркаса.

Глубина котлована жестко регламентируется и зависит от первоначальных параметров почвы (проводятся специальные геологические исследования):

• Основание фундамента должно быть на двадцать пять сантиметров ниже уровня промерзания почвы для грунта, подвергаемого воздействию холодной погоды, кроме скального и такого, который содержит гравий или крупные обломки. Последние не вспучиваются.
• Фундамент опускают на два с половиной метра ниже уровня возможного размыва, если существует риск паводка или подмывания теплой водой.
• Его глубина составит всего двадцать пять сантиметров на скальной почве.

Земляные работы, направленные на создание неглубокого фундамента, приводят к серьезному нарушению плодородного шара земли.

Нужны ли опоры фундаменту? Их предназначение

К непосредственному расчету основания приступают лишь после вычисления суммарной нагрузки на грунт, зависящей:

• от веса здания и опор фундамента;
• разовых нагрузок (шквальный ветер, снежные завалы).

Нагрузку на опоры фундамента рассчитывают по следующему алгоритму:

• проектируется чертеж фундамента, состоящий из простых фигур (куб и цилиндр), и определяется его объем;
• зная плотность материала опоры, определяется ее вес.

Учитываются дополнительные показатели:

• для песчаной почвы – выталкивающая сила, которая действует ниже границы подземных источников;
• для насыпного участка – к весу строения следует прибавить вес почвы, плотность которой составляет 1800 килограмм на 1 кубометр;
• нагрузка, которую оказывает ветер – сто восемьдесят килограмм на квадратный метр.

Разные виды почвы могут выдержать определенный уровень нагрузки. Максимальное значение можно найти в таблицах. При расчете таких нагрузок, берется во внимание и процентное содержание воды в почве (насыщение).

Обращайте внимание на состав почвы вашего участка, ведь он может оказаться неоднородным (состоять из нескольких слоев). Достоверный результат можно получить, взяв пробу почвы из пробуренной скважины.

На неглубокий фундамент, построенный на разных грунтах, выдвигаются определенные требования:

• высокие показатели прочности;
• эффективное сопротивление неблагоприятным погодным условиям и низким температурам;
• устойчивость к нагрузкам;
• длительный срок эксплуатации (долговечность) – не ниже чем у всего здания;
• малые затраты (экономичность).

Известны следующие виды фундамента:

• Столбчатый – отдельные столбы в углах постройки (в таких зданиях нет подвалов).
• Ленточный – по всему периметру располагается бетонная лента. Его преимущество – строительство подвального или цокольного этажа.
• Сплошной (монолитная плита, охватывающая все здание).

Материалом же может служить бетон или железобетон, кирпич, дерево и бутовый камень.

Загрузка…

delaydachu.ru

Мелкозаглубленный столбчатый фундамент: устройство, виды столбчатых фундаментов

Мелкозаглубленный столбчатый фундамент является своеобразной конструкцией из столбов, которые монтируются в землю на определенную глубину и расставляются по всему периметру будущей конструкции. Опоры размещают по углам, а также в тех местах, где нагрузка от здания самая большая. Почитайте так же про возведение ленточного фундамента на склоне.

Использовать мелкозаглубленный ленточный столбчатый фундамент актуально на пучинистых грунтах, в составе которых много торфа, песка и глины. Среди наиболее ценимых достоинств опоры стоит отметить невысокую стоимость и минимальные сроки возведения, что и делает ее такой популярной среди строителей.

Чтобы возвести фундамент такого типа в некоторых случаях достаточно одного дня, а главное, необходимость применения специальной техники отпадает. При монтаже могут быть использованы несколько типов столбов. Наиболее часто их изготавливают из кирпича или бетонных блоков. Перед тем, как начать возведение фундамента, стоит иметь в виду, что такой тип опор не предусматривает наличие подвального помещения. Так же вы можете прочитать интересную статью про утепление мелкозаглубленного ленточного фундамента. И еще вы можете ознакомиться с правильной заливкой мелкозаглубленного ленточного фундамента здесь.

Какие преимущества и недостатки имеет мелкозаглубленный столбовой фундамент?

Среди преимуществ опор стоит отметить следующие:

•  минимальные сроки возведения;
•  не нужно использовать много дополнительного оснащения и инструментов;
•  не нужно проводить много бетонных и земляных работ;
•  фундамент способен выдержать сильные колебания температуры окружающей среды;
•  доступная стоимость.

Среди недостатков конструкции строители отмечают:

•  опоры нельзя возводить на рыхлых и заболоченных почвах;
•  при серьезных нарушениях, отремонтировать столбчатый фундамент очень трудно.

Виды столбчатых фундаментов

Столбчатый фундамент с мелкозаглубленным ленточным фундаментом по типу возведения может разделяться на несколько типов:

•  сборно-монолитный;
•  монолитный, имеющий два арматурных пояса;
•  опоры из железобетонных блоков с нижним или верхним арматурными поясами.

Устройство мелкозаглубленного столбчатого фундамент

Уровень заложения мелкозаглубленного фундамента столбчатый зависит от глубины промерзания грунта, это значит, что для его монтажа не нужно проводить ряд трудоемких земляных работ.
Перед установкой столбов, специалисты убирают верхний слой почвы на глубину около 70 см в местах, где предусмотрено их расположение. Когда углубления готовы, нужно сделать на дне песчаные подушки, которые отведут лишнюю влажность и сделают конструкцию более устойчивой. А здесь вы сможете ознакомиться с особенностью и созданием заглубленного ленточного фундамента.

Распределить нагрузку дома можно также с помощью плит, монтаж которых происходит непосредственно под столбы. Эти элементы должны иметь большую ширину и обладать высокой прочностью.

В качестве материала для столбов, строители очень часто используют кирпичи, плиты, блоки собственноручного производства. Для этого нужно сделать опалубку, соответствующую размерам опоры. Как правило, такие столбы имеют 40 см в ширину и около одного метра в высоту. Чтобы фундамент был более прочным, бетон усиливают арматурой из трех вертикальных и трех горизонтальных прутков.

После того, как столбы готовы, их заливают бетоном. Чтобы быстро изготовить опалубку, лучше всего использовать рубероид, который укладывают в несколько слоев и армируют.

Установка опалубки может производится сразу в углубление. Но, большинство специалистов предпочитают изготавливать столбы на поверхности. Когда опоры готовы, их накрывают пленкой, пока они полностью не застынут. Это процесс занимает от двух недель до месяца. Чтобы бетон не трескался, нужно каждый день опрыскивать столбы небольшим количеством воды. Расстояние между конструкциями должно быть не менее мене двух метров. Это пространство заполняют камнем, песком или кирпичом.

Когда фундамент высох, можно начинать монтаж наземной части. Не рекомендовано оставлять опоры на зиму и начинать строительство весной, иначе столбы выпятятся из земли и потеряют ряд важных эксплуатационных параметров.

Частые ошибки, которые допускают непрофессиональные мастера при закладке фундамента
Неправильный монтаж опор может вызвать их проседание, разрушение и много других проблем во время эксплуатации. Причинами всего этого могут стать следующие ошибки:

•  неравномерное распределение нагрузки;
•  неправильный расчет глубины при закладке фундамента;
•  использование материалов плохого качества;
•  длительный срок хранения материалов до их использования по назначению;
•  различная глубина укладки столбов;
•  неправильная оценка почвы.

Как видим, мелкозаглубленный столбчатый фундамент укладывается достаточно просто и является выгодным решением во многих случаях. Получая надежную опору для дома можно не переживать о финансовых растратах и проблемах с дополнительной техникой, так как возвести конструкцию можно своими руками. Перейдя по этой ссылке вы сможете узнать стоимость строительства фундамента под дом.

betonzone.com

Мелкозаглубленный столбчатый фундамент | Строительный портал

В данной статье мы рассмотрим пример строительства гаража на мелкозаглубленном столбчатом фундаменте и рассмотрим преимущества данного типа фундамента.

Итак, как мы знаем, фундамент это основа всей конструкции, которая принимает на себя всю конструкцию и передает вес на грунт. Тип фундамента напрямую будет зависеть от типа почвы и грунта. Как правило, в 80 процентах случаев, грунт, расположенный в центральной  полосе пучинистый. А это значит, что в зимний период такой грунт может раздуваться, а в летний период оседать.

В результате строительства на таком грунте, легкая конструкция может подняться на высоту до 10 сантиметров (в нашем случае это гараж). А так как грунт раздувается не равномерно, конструкция может деформироваться. Если рассматривать закладку фундамента ниже глубины промерзания, то это обойдется в круглую сумму и не спасет от деформации конструкции. Сила пучения грунта будет воздействовать на боковую поверхность фундамента.

Мелкозаглубленный столбчатый фундамент.

Единственным правильным решением в данном случае будет строительство мелкозаглубленного столбчатого фундамента.

Что касается преимуществ данного типа фундамента, то стоит отметить глубину закладки. Обычно глубина закладки составляет 0,5-0,7 нормативной глубины. Для московской области этот показатель составляет в среднем 1,4 метра. А это в свою очередь на 30-40 процентов меньше трудовых и денежных затрат по сравнению с закладкой ниже глубины промерзания.

Во-вторых, используя данный тип фундамент столбчатого типа, который состоит из отдельных столбиков, сделанных из бетона или кирпича, вы потратите практически в 2 раза меньше средств, чем на ленточный фундамент.

Ниже на рисунке представлена подробная схема конструкции мелкозаглубленного фундамента на песчаной подушке. В качестве основания используется бетон, а надземная часть выполнена из кирпича.

1- грунт
2- песчаная подушка
3 — бетон                                                                 4- гидроизоляция
5 — нижняя обвязка каркаса строения
6- кирпичный столбик
Н- нормативная глубина промерзания

Рассмотрим небольшой пример возведения фундамента для гаража по этапам:

1. Нужно выкопать ямы размером 45*45 сантиметров и глубиной в 70-80 сантиметров. Далее на половину засыпаем их песком. Процесс засыпания следующий:
— Сначала засыпаем слой в 200 миллиметров, далее заливаем водой для трамбовки.
— Потом следующий слой в 200 миллиметров и снова заливаем водой.

2. Ждем пару дней, когда песок окончательно утрамбуется и осядет. После этого можно заливать бетон. Бетонный раствор можно вывести немного выше основания земли, во избежание образования влаги.

3. Основание бетона обмазываем битумной мастикой и на неё же приклеиваем два слоя рубероида.

4. Далее кладем кирпичи. Вместо кирпичей также можно использовать столбы или железные балки.

hrw.ru

Мелкозаглубленный столбчатый фундамент: делаем своими руками

При постройке частного дома своими руками нередко игнорируют такой удобный и недорогой тип основания, как мелкозаглубленный столбчатый фундамент. Он кажется сложным и ненадежным. Хотя при правильной закладке запас прочности получается многократный, а возведение его может оказаться даже легче, чем ленточного или плитного.

Что представляет собой столбчатый фундамент? Это заглубленные в землю столбы, опоры, которые выступают над уровнем грунта. Часто их верхушки соединены в жесткий каркас для большей прочности и равномерного распределения нагрузки.

Смотрите нашу видео-подборку по теме:

Виды конструкции

В зависимости от используемого материала мелкозаглубленный столбчатый фундамент может быть:

•

  Деревянным. Сейчас используется редко ввиду недолговечности дерева и доступности альтернативных материалов.

  Когда-то использовался часто при возведении деревянных домов своими руками.

• Бетонным или железобетонным. Наиболее распространенный тип. Цементный бетон с металлическим каркасом внутри.

  Прочная, долговечная, умеренная по стоимости и простая в получении конструкция.

• Кирпичным. Используется не часто ввиду того, что более трудозатратна при возведении. Немного дешевле бетонного.

По геометрии поперечного сечения столбов различают:

• круглые опоры;
• квадратные;
• прямоугольные.

Столбы могут быть одинаковыми по размерам вверху и внизу, а могут иметь расходящуюся к низу конструкцию. В таком случае они имеют форму усеченной пирамиды или усеченного конуса. По глубине залегания опор специалисты выделяют глубоко заглубленный столбчатый фундамент, мелкозаглубленный или вообще незаглубленный.

Первый тип предполагает, что столб закладывается на глубину ниже уровня промерзания грунта, второй — выше этой отметки. А последний вообще не предусматривает заглубления опоры в грунт. Подробней читайте про ленточный незаглубленный фундамент.

Поэтому сейчас сконцентрируем свое внимание на том, как закладывается мелкозаглубленный столбчатый фундамент. Глубоко заглубленный может быть создан своими руками приблизительно по такой же схеме.

Последовательность закладки

Возвести своими руками мелкозаглубленный столбчатый фундамент совсем не сложно, однако стоит подойти к работе ответственно, чтобы не пришлось потом тратить огромные средства на ремонт. Последовательность действий такова.

1. Подготовка участка. Необходимо удалить лишнюю растительность с территории, сделать хотя-бы грубое выравнивание почвы.

2. Разметка. Участок размечается в соответствии с проектом. Опоры обязательно должны быть под углами здания и в местах соединения или пересечения стен. Их общее количество и расположение высчитывается в зависимости от нагрузки и несущей способности грунта.

   Центральная ось опоры должна совпадать с осью стены или балки, которая будет на нее опираться. Иначе существует большой риск смещения опоры из-за неравномерного распределения нагрузки на мелкозаглубленный столбчатый каркас.

3.

   Роются ямы. Если опоры монолитные, то логичнее всего делать ямы по размеру и по форме столбов с учетом несъемной опалубки.

   Для кирпичных столбов придется делать более широкие ямы. Глубина зависит от характера грунта и уровня промерзания.

4. Подготавливается подушка под опору. Насыпается на дно ямы песок или щебень, утрамбовывается и накрывается листом рубероида. Рубероид нужен для того, чтобы в процессе литья бетон не протекал вниз.
5. Монтируется опалубка. Стенки опалубки желательно отделать гидроизолирующим материалом. Внутрь опускается каркас из арматуры. Его очень легко сделать своими руками из прутьев и проволоки.
6. Заливается бетон. Его нужно укладывать плотно, желательно — с утряской вибратором через каждые 15-20 сантиметров.

7. Когда бетон затвердеет и высохнет, его верхушка тоже покрывается гидроизолирующим материалом. Если планируется скрепление опор монолитным бетонным ростверком, то гидроизоляция верхушек не нужна, она выполняется уже после создания каркаса.

   Также в этом случае арматурный каркас опоры делается немного больше, чтобы можно было его перевязать с арматурой ростверка.

Если опоры деревянные, то нужно просто вырыть яму, установить опору и залить ее основание бетоном. Дерево предварительно необходимо обработать от сырости и грибка. Лучше всего подходят комлевые части дерева.

Для кирпичных опор не подходят силикатный или плохо обожженный керамический кирпич, поскольку они быстро разрушаются от сырости и перепадов температур.

Важно! Поскольку мелкозаглубленный фундамент целиком и полностью расположен в зоне промерзания почв, то его не рекомендуется утеплять по периметру.

Промерзание почвы под домом будет уравновешивать промерзание с внешней стороны и вероятность смещения опор будет минимальной. Лучше должное внимание уделить утеплению пола первого этажа, а также установке термовкладышей во всех местах, где возможно возникновение мостиков холода.

Несколько маленьких хитростей:

• Легче всего своими руками делать круглые столбы, в таком случае ямы под мелкозаглубленный столбчатый фундамент можно копать обычным шнеком — ручным буром или бурильной установкой.
• В качестве несъемной опалубки можно использовать металлические или асбесто-цементные трубы.
• Альтернативный вариант — связанная своими руками в цилиндр металлическая сетка с уложенным внутрь листом рубероида.
• Поскольку поперечные нагрузки очень маленькие, в армировочном каркасе ребристыми должны быть только вертикальные прутки. А поперечины можно сделать из гладкой проволоки.

Что буду дальше делать:

Смотрите нашу видео-подборку по монтажным работам:

proffu.ru

Изготовление столбчатого фундамента – как правильно – Свой дом мечты

При строительстве легких сооружений традиционное ленточное основание можно заменить более простой конструкцией столбчатого фундамента. В результате достигается экономия средств и сокращается время строительства. Применение столбов в качестве опор дает возможность вести строительные работы в сложном грунте, где любой другой тип фундамента использовать нельзя.

Виды столбчатых фундаментов

Конструктивные особенности

Конструктивно фундаменты столбчатого типа представлены несколькими разновидностями.

Дом на столбчатом фундаменте

Опорно-столбчатый. В этом варианте основания столбы не имеют между собой связи, а распределение нагрузки происходит за счет создания нижнего опорного пояса (венца). Венец выполняется из материала, обладающего упругостью, поэтому такое основание сооружают при строительстве зданий из дерева или имеющих металлический каркас. Этот фундамент имеет небольшую несущую способность и сопротивление пучению грунта. Конструкция достаточно проста и не требует больших капитальных вложений.

Фундамент имеет подвиды.

Опорно-столбчатый с забиркой. С целью улучшения гидро- и теплоизоляции устраивается забирка, которая заполняет пространство между столбами. Традиционно ее выполняют заглубленной из кирпича с устройством отдушин. Трудоемкость несколько увеличивается, но достигается существенное сокращение потерь тепла. Кирпичная кладка для сооружения забирки может быть заменена плитными материалами.

Опорно-столбчатый с рандбалкой. Такое сооружение способно выдержать нагрузки от воздействия более массивных домов, в отличие от деревянной конструкции венца. В этом случае основание выполняется с устройством перекрытия из железобетонных конструкций, которые позволяют достичь максимальной несущей способности фундамента. При этом стоимость и сложность работ значительно не увеличиваются. Визуально рандбалка схожа с ростверком, однако отличается тем, что она передает нагрузку на столбы без жесткой связи с ними.

Опорно-столбчатый с рандбалкой, идущей по поверхности грунта, но без заглубления в него. После монтажа фундамента сооружают из кирпича цоколь, что позволяет повысить долговечность строения и снизить потери тепла. Кроме этого упрощается процесс сооружения пола и увеличивается его надежность. При его возведении обязательно необходимо устроить противопучинную подушку.

Столбчатый с ростверком. Для изготовления столбов и венца используются один и тот же материал: железобетон, реже – сталь. В первом случае конструкция выполняется как единое целое, а во втором детали соединяются при помощи сварки.

Схематичное изображение

Такое конструктивное решение делает основание более прочным и жестким, что дает возможность воспринимать существенные нагрузки от каменных многоэтажных строений. Допускается располагать ростверк на уровне земли при условии сооружения противопучинистой подушки. Фундаменты этой конструкции можно устанавливать на высокопучинистых грунтах.

Столбчато-ленточный. Это сооружение характеризуется устройством ростверка, который имеет большую высоту и заглублен в грунте. Кроме этого вся конструкция окружена мощной противопучинной подушкой. В этом случае ростверк выполняет одновременно функции забирки и цоколя, что приводит к сокращению затрат на их возведение, а также упрощает работы по теплоизоляции фундамента. Тяжелое и прочное основание позволяет возводить легкие сооружения на сильнопучинистом грунте.

Материал фундамента

Основания разделяются в зависимости от используемого материала на:

• Монолит. Наиболее прочное исполнение фундамента столбчатого типа. Он хорошо способен противостоять сжимающим нагрузкам, а в случае армирования конструкции может сопротивляться растяжению. Такие характеристики позволяют использовать его при возведении строения на подвижном грунте.
• Кирпич. Чаще других используется при устройстве столбчатого фундамента. Срок службы при условии правильной эксплуатации может достигать ста лет. Основание отличается высокой надежностью, поэтому на нем возможно сооружение двухэтажных домов. Блочные конструкции столбчатого фундамента можно также отнести к этому виду. От характеристик материала блоков зависит несущая способность основания. При использовании бетона этот показатель возрастает.

Кирпичный вариант

• Натуральный камень. Материал достаточно прочный, однако имеет небольшую устойчивость к подвижкам грунта. Строительство такого фундамента на косогорах нежелательно.
• Бутобетон. Такое основание является хорошей заменой естественному камню. Наличие бетонного заполнителя делает сооружение более прочным, что позволяет работать конструкции при больших нагрузках.
• Дерево. Не исключается возможность применения древесины для возведения столбчатого фундамента. В этом случае надежность и долговечность строения находится под вопросом.
• Асбестовые трубы. Довольно часто используется подобная конструкция фундамента. Труба без труда погружается в грунт на требуемую глубину, армируется изнутри и заливается раствором бетона. Такое основание достаточно прочное и простое для самостоятельного исполнения.

Заглубление

В зависимости от заглубления столбчатые фундаменты делят на категории:

• Заглубленные. Глубина расположения пяток столбов находится ниже глубины промерзания грунта на 300-700 мм.
• Мелкозаглубленные. Подошвы столбов в этом случае находятся в пучинистом слое. Для слабопучинистых грунтов заглубление составляет 40% от глубины промерзания, для сильнопучинистых – 70%.
• Незаглубленные. Такой фундамент допускается сооружать на грунте, который практически не подвержен пучению или при строительстве легких нежилых построек.

Что влияет на выбор фундамента?

Основное влияние на целесообразность применения столбчатого фундамента оказывают масса сооружения и характеристики грунта.

Строительство массивного дома на таком основании возможно, но при этом не удастся достичь ощутимой экономии средств, так как затраты сопоставимы с сооружением ленточного фундамента. Столбчатый фундамент дает существенный экономический эффект при возведении легких построек: сруба, каркасной конструкции, летнего домика, бани, беседки.

При ведении строительства в обводненном или просадочном грунте невозможно добиться требуемой надежности конструкции, так как фундаментные столбы теряют устойчивость и способность воспринимать нагрузки без деформации. Наиболее подходящим грунтами для возведения столбчатого фундамента являются крупные пески, суглинок, глина и гравелистый грунт. Площадь поверхности столбов невелика, поэтому морозное пучение на фундамент такого типа не оказывает негативного влияния.

Если требуется устройство подвала под домом, то применение столбчатого фундамента нецелесообразно. Это связано с тем, что присутствие такого помещения приведет к снижению несущей способности конструкции.

Кроме этого нет возможности создания капитальных стен подвала. Значительный уклон рельефа местности делает невозможным сооружение такого основания.

Строительство фундамента на столбах имеет смысл, когда грунт с достаточной прочностью располагается на глубине не более 2,5 м. В противном случае экономически целесообразно устраивать фундамент с использованием свай.

Бюджетный вариант с ростверком

Изготовление ям

Для установки столбчатого фундамента необходимо выполнить ямы согласно ранее произведенной разметке. Упростить эту задачу можно используя бур с диаметром 250 мм. С его помощью делают неглубокие ямы, которые будут служить опорой столбов.

Строительство

Далее ямы армируют при помощи мелкой сетки и засыпают пескобетоном М200. По их центрам устанавливается стальная арматура, длина которых была больше глубины ямы на 100 мм. Арматуру можно заменить обрезками труб или другим подручным материалом.

Чтобы не допустить просачивания цементного молочка в почву укладываются гидроизоляция, например, рубероид.

Установка столбов

Монтаж фундаментных столбов происходит с использованием асбестоцементных труб, диаметр которых составляет 100 мм. В их полость укладывают два прута арматуры, и конструкцию устанавливают вертикально в подготовленные ямы.

Заливка происходит раствором пескобетона такой же марки, что и при организации подошвы ям. Этот процесс сопровождается утрамбовкой материала прутом арматуры.

Второе бурение

После заливки бетона строительство прекращают на 4-5 дней. Это время необходимо для застывания раствора. Для выполнения второго бурения отверстий диаметром 300 мм используют бур подходящего размера. Глубина бурения должна соответствовать горизонту, расположенному ниже уровня промерзания грунта.

В эту полость аккуратно, но быстро вставляют столб, полученный ранее путем литья. Такая конструкция имеет возможность выдерживать нагрузки около 11 тонн. Затем, используя извлеченный грунт, заполняют пустоты скважины с постепенной его утрамбовкой.

Строительство ростверка

В зависимости от нагрузок, которые испытывает столбчатый фундамент, выбирается материал ростверка. Его располагают так, чтобы расстояние до грунта составляло не менее 100 мм.



Основательный опорно-столбчатый фундамент

Подготовка участка

Работы по возведению опорно-столбчатого фундамента начинаются с подготовки строительной площадки. Это мероприятие предусматривает удаление верхнего слоя почвы и создания ровной поверхности, очищенной от растений и мусора.

План фундамента

В соответствии с проектом сооружения производится разметка. Для этого используются колышки и бечевка, которую натягивают по контуру здания. Полученные линии представляют собой очертание фундамента.

Подготовка ям

Ямы под фундамент выполняют по осям разметки. Если их глубина не более метра, то стенки можно оставить неукрепленными. В противном случае их копают под некоторым углом с фиксацией стенок при помощи досок и распорок.

Ямы роют на глубину больше расчетной величины, чтобы имелась возможность создания песчанно-гравийной подушки. По ширине они также выполняются немного больше. Это необходимо для монтажа опалубки.

Установка опалубки

Материалом опалубки служит струганная доска размерами 40х150 мм. Ее можно заменить ДСП, металлическим листом или фанерой с влагостойкими свойствами. Работы по монтажу опалубки ведутся аналогично сооружению ленточного фундамента.

Армирование фундамента и заливка столбов

Заливка столбов

Конструкция основания усиливается с использованием стальной арматуры, которую располагают вдоль.

Горизонтальные перемычки устраивают с шагом 200 мм из металлической проволоки. Монтаж стержней происходит так, чтобы они выступали на расстоянии 100-150 мм от края конструкции. Это необходимо, чтобы можно было соединить столбы с ростверком.

Бетонный раствор заливают в заранее установленные в грунт трубы. Бетон вводится слоями в 200-300 мм, с периодической утрамбовкой.

Гидроизоляция

Технологический процесс организации защиты от влаги при сооружении столбчатого фундамента ведется подобно устройству ленточного основания. В качестве гидроизоляции наносят мастику, укладывают мембрану или стелят рубероид.

Строительство ростверка

При соединении монолитного пояса с цельным столбчатым фундаментом получают жесткую и устойчивую конструкцию. Сооружение ростверка можно выполнить сборным, состоящим из отдельных рандбалок из железобетона или как монолитное изделие.

small-house.ru
