как сделать своими руками для дома и бани с видео +отзывы

Добавил(а): Анастасия Микитало 11 августа

Фундамент на покрышках — совершенно новый тип основания, который может быть изготовлен как под небольшой постройкой, так и под частным домом. Причём это можно сделать своими руками.

Характеристики фундамента из покрышек

За счёт использования вторичного сырья можно значительно удешевить любую постройку, особенно если речь идёт о таких основательных проектах, как частный дом или баня. В этом можно неплохо преуспеть, если для возведения фундамента применять использованные покрышки. Этот материал обладает большим количеством достоинств:

  • длительный срок службы;
  • сейсмо- и износостойкость;
  • экологичность;
  • доступность;
  • упругость;
  • простота возведения;
  • отсутствие необходимости в обустройстве гидроизоляции;
  • высокая надёжность.

Автором фундамента из ненужных автомобильных покрышек является житель Санкт-Петербурга — Михаил Семыкин. В его честь и названа эта конструкция. Изначально для строительства он использовал троллейбусные шины. После того как такой фундамент простоял более года, при этом никаких изменений в первоначальной конструкции найдено не было, Михаил разработал технологию, которую в дальнейшем запатентовал. Доказательством надёжности фундамента из покрышек является его личный трёхэтажный дом, площадью в 260 м2.

На фундаменте из покрышек можно возводить и жилые дома

Есть у покрышек и один серьёзный недостаток, который, впрочем, довольно легко устранить, — материал при высокой температуре воздуха может выделять вредные вещества. Чтобы этого избежать, покрышки нужно изолировать от попадания на них прямых солнечных лучей.

Использование именно такого типа покрышек имеет смысл в сейсмических районах, на пучинистых грунтах, а также в зонах, где наблюдается вечная мерзлота почв.

Фундамент Семыкина назван так в честь автора изобретения этого типа основания

Виды фундамента из покрышек

Есть два типа обустройства основания для построек из данного материала:

  • плитный;

    Плитный фундамент можно использовать для основательных построек

  • столбчатый.

    Столбчатый фундамент из покрышек подойдёт для не очень тяжёлых строений, например, для бани

Отличия заключаются в том, что в первом случае покрышки укладываются по всей площади участка под строительство. Во втором же из покрышек делаются лишь отдельные столбы, на которые в дальнейшем выкладываются деревянные балки. Именно столбчатый фундамент является более надёжным, поэтому его смело можно монтировать в регионах с сейсмической активностью.

Фотогалерея: использование фундамента из покрышек для разных типов строений
На фундаменте из покрышек можно озводить даже тяжёлые дома из брёвен
Брусовая баня отлично смотрится на фундаменте из покрышек
Каркасные конструкции отличаются небольшим весом, поэтому их часто ставят на покрышки
Для бытовок и хозблоков фундамент из покрышек второй по популярности после бетонных блоков

Фундамент из покрышек: пошаговая инструкция монтажа

Изготовить фундамент Семыкина своими руками довольно просто. Но помните, что для этого нужно завезти на свой участок большое количество автомобильных шин.

Основание для жилого дома

Этот тип фундамента представляет собой плиту по всей площади отведённого под строительство участка. Последовательность выполнения работ заключается в следующем:

  1. Очистка участка от мусора, растительности. Особое внимание нужно уделить удалению корней деревьев. Плодородный слой почвы необходимо снять (около 20–30 см).
  2. Укладка покрышек в два слоя. Это нужно для увеличения прочности фундамента.

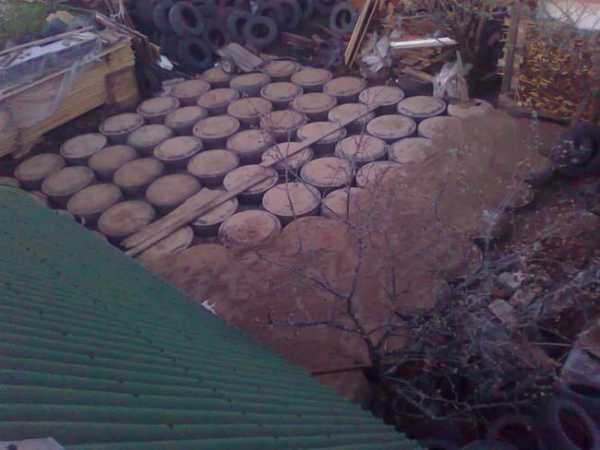

    Покрышки можно укладывать на песок или сразу на грунт

  3. Засыпка пустот между покрышками фракционным материалом. Заполнить нужно и внутренние пустоты каждой покрышки, но не полностью.

    Внутренние полости покрышек должны быть заполнены песком или гравием

  4. Настил гидроизоляционного материала. Им может служить рубероид или линолеум.
  5. Установка щитовой опалубки. Она должна быть съёмной. Устанавливать её нужно по периметру фундамента. Высота готовой опалубки должна быть минимум 10 см.
  6. Армирование опалубки. Связанную арматуру нужно укладывать непосредственно на гидроизоляционный слой.
  7. Заливка опалубки бетонной смесью. Изготавливается она из цемента, песка и небольшого количества воды.

    Опалубку нужно располагать по периметру фундамента

  8. Демонтаж опалубки. Сделать это можно только после окончательного отвердевания бетона.
Видео: возведение плитного фундамента из покрышек

Основание для бани и других небольших построек

Этот тип фундамента из покрышек рекомендуется монтировать под лёгкие строения, например, баню или сарай. Именно столбчатый фундамент может стать оптимальным решением на излишне пучинистых почвах или в районах с повышенной сейсмической активностью.

Для возведения столбчатого фундамента нужно выполнить несколько действий:

  1. Обустройство котлована. Для этого поверхность участка нужно выровнять, засыпать её песком или мелким щебнем. Данную подушку обязательно нужно как следует утрамбовать.

    Перед началом работ с площадки необходимо удалить всю растительность и снять верхний слой грунта

  2. Разметка территории. Для этого необходимо использовать колышки.
  3. Укладка автомобильных покрышек. Делать это нужно так, чтобы каждый колышек располагался в центре покрышки.
  4. Выравнивание столбов. Поможет в этом строительный уровень.
  5. Засыпка пустот. Здесь идеально подойдёт мелкий щебень или кирпичный бой.

    Засыпать полости покрышек лучше щебнем

  6. Заливка каждого столба бетонным раствором.
  7. Обвязка из бруса. К данной процедуре можно переходить лишь в том случае, если бетон полностью застыл.

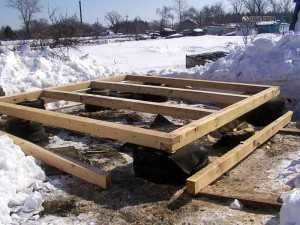

    На столбы из покрышек укладывается горизонтальная брусовая обвязка

Видео: столбчатый фундамент Семыкина своими руками

Секреты возведения фундамента из покрышек

Чтобы такой фундамент стоял долго, есть определённые правила, соблюдение которых является обязательным:

  • не рекомендуется использовать фундамент из покрышек для строительства массивных зданий из кирпича или бетонных блоков;
  • фундамент из покрышек должен быть мелкозаглубленным;
  • покрышки нужно укладывать строго горизонтально, поэтому при монтаже первого ряда нужно тщательно контролировать их положение строительным уровнем;
  • при желании выступающие части фундамента можно облицевать декоративным материалом;
  • диаметр шин должен быть максимально большим из тех, что вам удастся найти, поскольку большие покрышки обладают повышенной прочностью.

Отзывы о фундаменте из покрышек

Фундамент из покрышек можно считать идеальным вариантом, если в итоге вы хотите получить надёжное основание, значительно сэкономив при этом средства.

Оцените статью: Поделитесь с друзьями!

prorab.guru

Фундамент из покрышек для дома

Привет всем гостям и читателям блога. В этой статье я расскажу, как я делал для своего дома фундамент. Как вы уже, наверное, поняли из предыдущей статьи, что фундамент у меня необычный.

Изучив многие типы фундаментов, я пришел к выводу что фундамент из покрышек для дома, в моем случае, окажется самым уместным.

Почему я пришел к такому выводу? Читайте статью и все узнаете!

Небольшой план статьи:

  1. Почему такой?
  2. Описание принципа работы
  3. Сравнение с другими типами фундаментов
  4. Кто придумал такой фундамент?

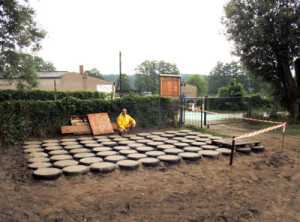

  5. Реализованные проекты
  6. Пошаговая реализация фундамента из покрышек от меня
  7. Что в дальнейшем делать с цоколем

Теперь пробежимся по каждому пункту поподробнее.

Почему я выбрал такой тип фундамента?

Поначалу, я довольно долго не мог определиться, какой тип фундамента мне выбрать. Делать как большинство строителей в нашем районе я не стал. А делают тут довольно оригинально: Насыпают отсыпку из ПГС, и прямо на нее ставят сруб, еще и изнутри сруба на два-три венца засыпают завалинку из земли.

Я просто понять не могу, как это должно работать, основной принцип утепления — это делать его всегда снаружи, а принцип фундамента, оторваться от земли, и придать строению устойчивость …

Когда я начал читать различную литературу, в том числе и сайты строительной направленности, то наткнулся на один интересный вариант фундамента – фундамент из автомобильных покрышек.

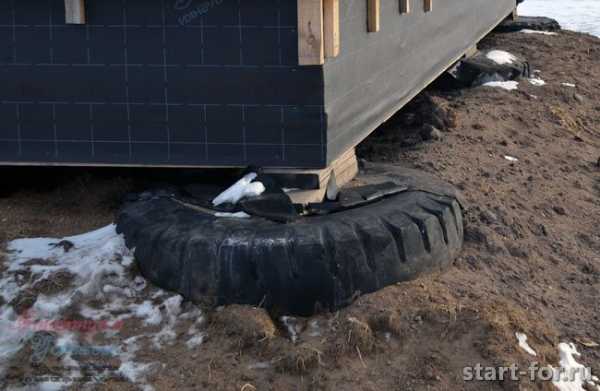

Выше на фото видно, как он выглядит в моем доме.

Сначала я конечно отнесся к этому скептически, все-таки колеса предназначены совсем для другого. Но потом, углубившись в принцип его работы, я понял, что это просто идеальный вариант для меня.

По таким критериям мне подошел этот вариант основания для дома:

  1. Сглаживание сезонных движений грунта
  2. Большая площадь опоры
  3. Простота возведения
  4. Низкая стоимость
  5. Долговечность
  6. Сейсмоустойчивость
  7. Отзывы тек кто уже реализовал такой вариант фундамента

Для понимания того, как все это работает, перейдем к следующему пункту плана.

Описание принципа работы

Для начала рассмотрим отдельный участок, с одной покрышкой. Как видите устройство фундамента из покрышек предельно простое.

Принцип построения фундамента

Это покрышка, уложенная на грунт, набитая тем что у вас имеется, и на нее уложен ростверк дома, естественно не забываем про гидроизоляцию, между ростверком (обвязкой дома) и колесом.

Так как я проживаю в местности, где глубина промерзания очень глубокая, местами доходит до 3-4 метров (где-то даже есть участки вечной мерзлоты), плюсом ко всему добавляется высокий уровень грунтовых вод, то подвижки в грунте у нас носят просто катастрофический характер!

Вот посмотрите какие у нас становятся заборы через несколько лет после установки… За три года правый столб подрос на 12 см.

Кривой забор

Люди копают огромные траншеи, и закладывают мощные металлические связи между столбами ворот и калиток, только для того чтобы калитка круглый год открывалась одинаково…

Что-то отвлекся. Так вот столбчатый фундамент из покрышек помогает снизить сдвигающие силы грунта по отношению к дому. Покрышки обладают свойством демпфирования, и при давлении на определенный участок расширяются или проминаются снижая риск сдвига ростверка.

Такие опоры считают столбчатым типом фундамента. Только столбики получаются не заглубленными в грунт, а лежащими на поверхности. Ну и площадь опоры у колес тоже довольно большая.

Теперь посмотрим, что происходит при появлении повышенного давления в какой-либо области покрышки, лежащей на грунте.

Перераспределение давления

При появлении такого эффекта, стенки шины начинают раздвигаться, хоть и незначительно, но достаточно для того, чтобы снизить передаваемое давление на конструкцию лежащую на ней.

Практически такой же эффект возникает при давлении на всю покрышку, просто она целиком немного деформируется, а соседние опоры будут получать меньшую нагрузку, при этом сдвиг ростверка будет незначительным.

Площадь опоры основания дома такого вида, позволяет возводить строения также и на слабых грунтах. Там, где обычно дома тонут, такие опоры помогут выручить вас, они будут гораздо легче аналогичного по площади бетонного фундамента, и помогут построить дом даже на торфяных грунтах.

Думаю, с принципом работы понятно, теперь давайте сравним различные типы фундаментов с фундаментом из покрышек.

Для удобства я составил таблицу с основными критериями которыми я руководствовался при выборе основы под дом.

Сравнение фундамента из покрышек с другими фундаментами

Выбор для меня был очевидным, и я принял решение возводить такое основание для дома.

Откуда выросли ноги у фундамента из покрышек?

Изучив источники, я пришел к выводу, что люди довольно давно применяют такие опоры, но более широкое распространение они получили благодаря интернету, на одном форумхаусе уже идет третья ветка с обсуждением фундамента для дома на покрышках.

На такой фундамент имеется патент, товарищ Семыкин Михаил Егорович, запатентовал технологию возведения опоры для фундамента, используя покрышки. У него как раз шины работают для увеличения площади опоры фундамента, грунты болотистые, слабо держат нагрузку. Вот как это у него выглядит.

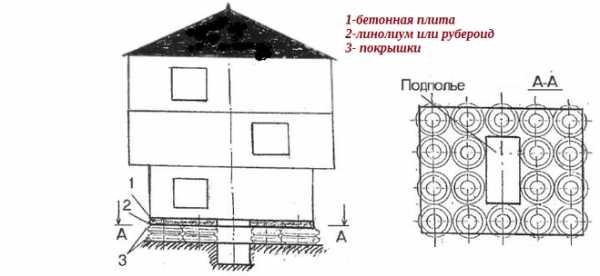

Вариант от Семыкина

Где: 1 – бетонная плита, 2 – Линолеум (Рубероид), 3 – покрышки.

Как я делал основу для дома

Рассмотрим, как я делал такой фундамент. Постараюсь описать по шагам. Для начала определимся с материалами и инструментами, которые нам потребуются:

  1. Покрышки автомобильные, размер зависит от того какое строение будет возводиться. Я брал от грузовых автомобилей, Газ-66, Камаз, Газ-53, одна даже от лаптежника есть.
  2. Геотекстиль, его необходимо совсем немного, он укладывается внутрь покрышки, перед тем, как набивать ее грунтом
  3. Какой-либо наполнитель, песок, ПГС, глина, либо их смесь, как вариант, то что есть на участке.
  4. Лопата совковая, примерно такая, желательно с такой увесистой ручкой – будет использоваться в качестве трамбовки
  5. Трамбовка, если лопата с простым черенком
  6. Автомобильный домкрат, и несколько брусков длиной как раздвинутые борта покрышки.
  7. Пара, или несколько пар, сильных рук )))

Это полный набор для строительства фундамента.

Теперь собственно сам процесс. Расскажу, как делал я, многие строители использовали разные методики, но все сводятся к тому что такой метод самый простой, можно покопавшись в интернете найти и другие.

  1. Ровняем грунт, если есть уклон. У меня был уклон участка, поэтому там, где высокая сторона участка, я снял плодородный слой, примерно на 15-20 см. С обратной стороны я насыпал подушки из глиняно-песчано-каменистой смеси, таковая есть готовая в карьере, недалеко от нас. Каменеет такая смесь монументально – ломом невозможно отломить кусок.
  2. Устанавливаем покрышки на свои места, стараемся выставить их по одному уровню. Я использовал лазерный нивелир для отбивки горизонта. Вот такая схема расположения столбиков у меня.

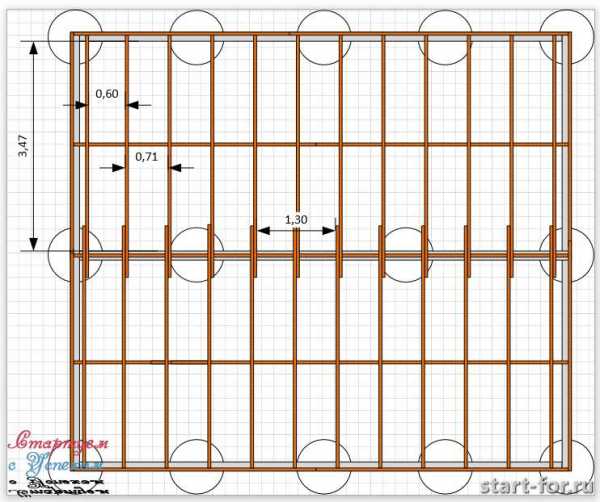

    Расположение покрышек фундамента

  3. После установки покрых, внутрь каждой укладывал кусок геотекстиля, размером чуть меньше внутреннего диаметра шины.
    Это необходимо сделать для того чтобы набивка ни в коем случае не проникала в нижний грунт.
  4. Набиваем колеса. Набивать следует без фанатизма, но довольно плотно. Для удобства я использовал домкрат. Вставлял домкрат между бортами, раздвигал их, и вставлял брусок распорку. Снимал домкрат и раздвигал борта, с другой стороны. На одно колесо хватало три распорки.
    Набиваем просто – накидал лопатой до полна, затем разворачиваешь лопату и трамбуешь черенком пока не наполнится покрышка до верха. Я оставлял небольшое пространство, ощущалось, когда встаешь на покрышку, сантиметра полтора – два.

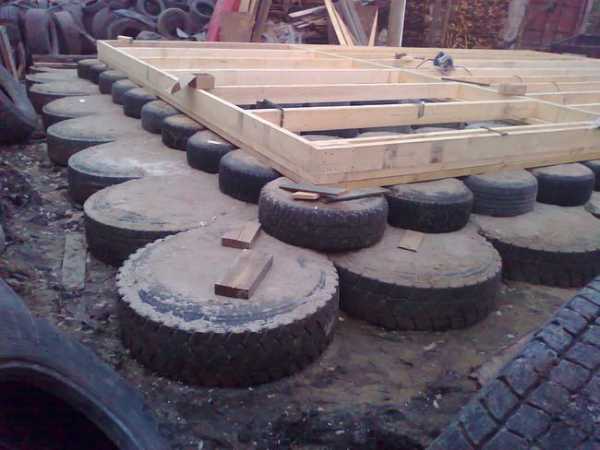

    После набивки покрышки все распорки удалялись выдергой. В итоге должен получиться эффект накачанного колеса, но не перекачанного. Тут более менее видно.

    Покрышка под нагрузкой

  5. Собственно говоря, все, на этом я свой фундамент закончил. Для тех что хочет поднять дом повыше, можно поставить второй и третий ряд автошин, столбики получаются вполне устойчивые, ничего никуда не убегает.

Что можно сделать с таким цоколем

Как вариант можно засыпать покрыхи песком, и сделать забирку в виде цоколя. Ее можно отделать сайдингом под камень, получится очень эффектно. Но это в случае если вы будете делать утепленный пол. Если же в планах организовать теплый подпол, то рекомендую поступить так, как будет сделано у меня.

На этой схеме видно, как будет выглядеть цоколь по завершении строительства.

Вариант оформление цоколя дома при выполнении такого фундамента

Здесь изображены:
1. крышка завалинки
2. внешняя стенка завалинки, будет изготовлена из дерева и отделана сайдингом под камень
3. наполнитель завалинки – опилки
4. внешняя стенка завалинки
5. грунт
6. покрышка
7. пенопласт

Скачать одним махом все схемы и проект каркаса дома, можно пройдя по ссылке в этой статье, где я сделал обзор моего строительства целиком.

На грунт перед засыпкой опилок будет уложена гидроизоляция, для предотвращения проникновения влаги в опилок, а на внешнюю стенку и по кругу до внутренней стенки дома, будет прибит геотекстиль – для предотвращения рассыпания опилок.

Использование дышащего материала в цоколе важно, для регуляции влажности в подполе в зимний период. Не стоит полностью изолировать движение воздуха пароизоляцией.

Ну что-же, на этом считаю тему фундамента для дома построенного из покрышек – закрытой.

Подписывайтесь на обновления блога, и узнаете еще массу интересного, не забывайте, что я строю полноценную усадьбу – такова на данный момент моя основная цель! Почитайте также другие мои статьи о успехе, планах и мотивации, я чес-слово старался!

Ну усе пока, до новых встреч!

start-for.ru

фундамент – патент РФ 2184189

Изобретение относится к усадебному строительству, в частности к строительству усадебного дома, мастерской, бани и других построек. Фундамент содержит монолитную плиту из железобетона. Новым является то, что он содержит автомобильные или тракторные покрышки, заполненные однородным грунтом на 50-80%, на которые в один или два ряда уложен слой линолеума или рубероида с размещением на этом слое сплошной плоской плиты из железобетона. Технический результат изобретения состоит в снижении расхода бетона и металла, повышении устойчивости здания при сезонных колебаниях грунта, а также повышении сейсмоустойчивости здания и увеличении срока его службы. 1 з.п. ф-лы, 2 ил.

Изобретение относится к усадебному строительству, в частности к строительству усадебного дома, мастерской, бани и других построек. Самым распространенным и дешевым является столбчатые фундаменты, которые в 1,5-2 раза, а при глубоком заложении в 3-5 раза дешевле ленточных. Особенно эффективно применение столбчатых фундаментов в пучинистых грунтах при глубоком промерзании. Вместе с тем в горизонтально-подвижных грунтах недостаточная их устойчивость к опрокидыванию и для погашения бокового сдвига требуется устройство жесткого железобетонного ростверка. Их применение ограничено на слабонесущих грунтах при строительстве домов с тяжелыми стенами. Кроме того, при строительстве столбчатого фундамента возникают определенные сложности с устройством цоколя и забирки. На пучинистых и глубокопромерзаемых грунтах устройство ленточных фундаментов технически трудновыполнимо и экономически неоправданно (см., например, Масютин В.М. Современный усадебный дом. М.: Росагропромиздат, 1990, с.70). Это объясняется тем, что появляется опасность промерзания грунта в подполье, когда фундамент в зимнее время остается открытым или по каким-либо причинам не отапливается. Затем весной сначала оттаивает южная сторона дома, после северная, в результате чего фундамент начинает проседать то в одну, то в другую сторону, что вызывает деформацию внутренних перегородок и других элементов в помещениях зданий. Деформация ленточного фундамента может образовывать трещину, которую невозможно устранить. Недостатком ленточных, плитных фундаментов является большой расход бетона и металла. Наиболее близким техническим решением по своей сущности и достигаемому техническому результату к заявленной конструкции является конструкция фундамента, содержащая монолитную плиту из железобетона (см., например, Масютин В.М. Современный усадебный дом. М.: Росагропромиздат, 1990, с.71). Задача заявленного изобретения состоит в снижении расхода бетона и металла, повышении устойчивости здания, в том числе многоэтажного, при сезонных колебаниях грунта, повышении сейсмоустойчивости здания и увеличении срока его службы. Указанный технический результат достигается тем, что фундамент, содержащий монолитную плиту из железобетона, согласно изобретению содержит автомобильные или тракторные покрышки, заполненные однородным грунтом на 50-80%, на которые в один или два ряда уложен слой линолеума или рубероида с размещением на этом слое сплошной плоской плиты из железобетона. В фундаменте сплошная плоская плита из железобетона может быть обнесена по контуру металлическим швеллером. Сущность изобретения поясняется чертежами, где
на фиг.1 изображен фундамент здания, вид спереди в разрезе при устройстве подвального помещения и условный силуэт трехэтажного построенного здания;
на фиг.2 – фундамент здания в плане. Фундамент содержит монолитную плиту 4 из железобетона, уложенную на автомобильные или тракторные покрышки 1, заполненные однородным грунтом на 50-80%, на которые в один или два ряда уложен слой линолеума или рубероида 3 с размещением на этом слое сплошной плоской плиты из железобетона 4. При этом сплошная плоская плита из железобетона может быть обнесена по контуру металлическим швеллером (на чертеже не показан). Если требуется устройство подполья или смотровой ямы 2, то часть покрышек не укладывается. Согласно принятой планировке со всей площади застройки, включая будущую отмостку, снимают растительный слой земли и перевозят его в отведенное для него место. На выравненную по нивелиру площадку укладывают встык изношенные покрышки диаметром в пределах от автомобиля “Москвич” до трактора “Кировец”, заполоненные на 50-80% однородным грунтом в один или два ряда в зависимости от принятых решений. Затем все пространство покрышек устилают линолеумом или рубероидом (можно кусками). Это делается для того, чтобы не проваливался вниз бетон. После чего укладывают опалубку из досок или обносят металлическим швеллером толщиной 100 мм, который в свою очередь также становится опалубкой и каркасом будущей плиты. Затем укладывают металлическую арматуру и заливают бетоном на высоту 100 мм, учитывая при этом наличие подполья. На выравненную плоскость монолитной плиты устанавливают необходимое здание или сооружение. Пример
В настоящее время на однорядном фундаменте, без плиты, установлен автомобильный гараж, а на однорядном фундаменте с плитой, без металлического каркаса установлен трехэтажный дом комбинированной каркасной конструкции с размерами нижнего этажа 78 м и двух верхних 1010 м. На двухрядном фундаменте с плитой, обнесенной металлическим швеллером, сооружена мастерская с различными станками (токарный, фрезерный и т.д.) общей площадью 1012,5 м.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Фундамент, содержащий монолитную плиту из железобетона, отличающийся тем, что он содержит автомобильные или тракторные покрышки, заполненные однородным грунтом на 50-80%, на которые в один или два ряда уложен слой линолеума или рубероида с размещением на этом слое сплошной плоской плиты из железобетона. 2. Фундамент по п. 1, отличающийся тем, что сплошная плоская плита из железобетона обнесена по контуру металлическим швеллером.

www.freepatent.ru

плюсы и минусы, сфера применения, технология возведения

Фундамент из покрышек— это ноу-хау Михаила Семыкина, жителя Санкт-Петербурга. Это ему в голову пришла такая безумная мысль, как использование старых шин вместо основания постройки. Впервые он использовал покрышки от троллейбуса для фундамента под гараж. Он, на удивление соседям, простоял долго и не покосился. Понаблюдав за конструкцией в течение года, Семыкин разработал свою технологию, запатентовал её и претворил в жизнь в виде трехэтажного загородного дома, общей площадью в 260 кв. м.

Фундамент из покрышек представляет собой шины, уложенные по всей площади будущего основания в два яруса. В них засыпается щебень и заливается бетон.

Достоинства и недостатки

Каждый материал имеет свои плюсы и минусы, не исключением оказался и фундамент, построенный из автошин. Однако плюсов гораздо больше:

  • Экономия средств и строительных материалов. Резиновые шины можно найти бесплатно.
  • Продолжительный срок эксплуатации такой конструкции, практически вечный. Автопокрышки имеют огромный эксплуатационный ресурс. Несмотря на то, что шины износились, резина не теряет своих амортизационных свойств. Показатель упругости не меняется от длительной эксплуатации. А если шины закрыть от прямого солнечного света, то ни мороз, ни повышенная влажность грунта не повлияют на длительность функционирования покрышек в качестве фундамента.
  • Автопокрышки имеют дополнительное свойство гидроизоляции.
  • Фундамент из покрышек, благодаря свойствам резины, гасит деформации, которые могут возникать при сейсмической активности, сезонных колебаний температур и других внешних воздействий.

Минусом можно назвать выделяющиеся при повышении температуры вредные вещества. Однако устранить этот недостаток несложно — достаточно изолировать покрышки от воздействия солнечного света и открытого воздушного пространства.

Сфера применения фундамента из покрышек

Такую основу под строение используют дачники, причем не только для строительства дома, но и для других объектов — туалетов, бань, сараев и прочих.

Широко используется она в Якутии для строительства небольших домов. Там грунт остается на 40−50 см вечномерзлым и не оттаивает даже летом. Шины используются в качестве столбов под всеми углами здания.

Актуально применение фундамента из покрышек там, где существует сейсмическая активность.

Хорошо справляется такой фундамент с неравномерными нагрузками со стороны пучинистого грунта.

Виды фундамента из покрышек

Из автошин можно заложить два вида основания под строительство небольших объектов:

  • плитный;
  • столбчатый.

Для возведения плитного варианта необходимо расчистить участок от корней деревьев, камней и мусора. Обязательно снять верхний слой плодоносящей почвы глубиной в 20−30 см.

Производить укладку необходимо в два слоя, чтобы сделать основу крепче.

Пустоты между покрышками и внутри них заполняют мелким гравием, битым кирпичом и другими подручными средствами, кроме песка. Использование песка приведет к сильной усадке фундамента.

На подготовленные покрышки кладется рубероид и по периметру вокруг шин сооружается опалубка, высота бортиков которой должна быть больше 10 см. На рубероид кладётся арматура и заливается бетонным раствором. Разбирать опалубку можно не раньше, чем через 7 дней.

Возведение столбчатого фундамента отличается от плитного. В этом случае во внутреннюю часть покрышек заливается бетонный раствор, потому что шины используются в качестве столбов. А сам процесс сводится к следующим этапам:

  • как и в плитном варианте, необходимо снять плодородную часть почвы, затем выкопать котлован под фундамент и заполнить его щебнем мелкой фракции;
  • размечают участок, вбивая колышки или другие ориентиры. Всю разметку необходимо выполнять по типовым правилам для строительства ленточного или столбчатого фундаментов;
  • на ориентиры укладывают покрышки таким образом, чтобы разметка была в центре круга шин, которые затем выравнивают по горизонтали с помощью уровня.
  • Внутрь покрышки кладут гидроизоляционную прослойку и засыпают щебнем, утрамбовывая слой за слоем.
  • Увлажняют щебень внутри шин и заливают бетонным раствором.
  • Через 4 дня, когда бетон схватится, можно монтировать брус для каркаса опалубки.

В результате всех действий по заливке опалубки получается прочный фундамент, передающий равномерную нагрузку на щебень.

Технология возведения фундамента из покрышек

Чтобы дом стоял на основании из шин долго, нужно придерживаться нескольких правил при его возведении:

  1. Фундамент из покрышек можно класть только под небольшие дома. Массивные, кирпичные или блочные здания лучше возводить на традиционных основаниях.
  2. Ни в коем случае не углубляйте основу ниже точки замерзания грунта. Делайте мелкозаглубленный фундамент, он отлично ведёт себя зимой. В летнее время он становится немного выше.
  3. Обязательно при укладке нижнего слоя автопокрышек проверяйте горизонтальность плоскости уровнем. Если вначале упустить этот момент, то в дальнейшем его исправить будет крайне трудно. Важно, чтобы все верхние края шин лежали в одной плоскости.
  4. После укладки фундамента, все выступающие части можно закрыть декоративным материалом.
  5. Шины для фундамента лучше подыскивать с большим диаметром, у них прочность выше.

Конечно, не каждый вот так сразу решится использовать резину в качестве основания дома, хотя примеров успешного строительства и эксплуатации уже предостаточно. Но если у вас есть возможность привезти на свой участок достаточное количество шин и щебня, и большое желание сэкономить средства — почему нет? Особенно это касается малых архитектурных форм типа бань, туалетов, беседок и прочих. Уместно это делать и на проблематичных почвах, отличающихся сильной или средней пучинистостью.

plita.guru

Фундамент из покрышек своими руками для дома и бани — разбираем все за и против

Оригинальный способ возведения прочного и надежного основания под постройку любого типа на пучинистых грунтах – это фундамент из покрышек своими руками.

Такая технология стала востребованной благодаря невысоким финансовым затратам и своей простоте.

Фундамент из автомобильных покрышек имеет свои конструктивные и эксплуатационные особенности.

Использование старых автомобильных шин для возведения фундаментной основы – это уникальная разработка Михаила Семыкина, который впервые реализовал ее при строительстве 3-этажного частного дома площадью в 260 кв.м.

Содержание статьи

Преимущества и недостатки фундамента

Каждый материал, используемый для возведения фундамента, имеет свои преимущества и недостатки.

Преимущества

Ключевым достоинством конструкции из автомобильных шин является доступная стоимость: израсходованные покрышки можно приобрести на любой станции технического обслуживания, в автомастерской или у знакомых автомобилистов.

Помимо этого, такое основание обладает следующими преимуществами:

  • высокая несущая способность – готовая конструкция может выдерживать нагрузку в несколько тонн;
  • надежность и прочность – опора из автомобильных покрышек от грузовых автомобилей предотвращает проседание, деформацию и опрокидывание строения при подвижном грунте;
  • высокие гидроизоляционные свойства – основание обеспечивает надежную защиту строения от негативного воздействия грунтовых вод и повышенной влажности;
  • амортизация при резких перепадах температурных режимов;
  • сейсмическая устойчивость к колебаниям грунта, что предотвращает образование трещин и расколов в готовом строении;
  • простота и доступность обустройства основания собственноручно, не привлекая дорогостоящих специалистов;
  • небольшой вес материала и удобство транспортировки;
  • длительный срок эксплуатации.

Недостатки

К недостаткам материала можно отнести восприимчивость резины к негативному воздействию ультрафиолета и повышенных температур.

При нагревании автомобильные шины способны выделять токсичные вещества и синтетический запах.

Единственная мера устранения подобного недостатка – это надежная изоляция автопокрышек от негативного воздействия окружающих факторов. Например, окрашивание термостойкой краской или обшивка профнастилом по всему периметру основания.

Сфера использования фундамента

Фундамент из покрышек успешно используется для возведения строений на пучинистых грунтах и в сейсмоактивных зонах. Основание предусмотрено для строительства:

  • частных каркасных домов. Установка покрышек осуществляется в несколько рядов в предварительно подготовленный котлован;
  • хозяйственных построек – гаражей, сараев, беседок. Столбчатое основание из покрышек устанавливается по внешним углам строений;
  • бань и саун. Для деревянных бань фундамент из автомобильных шин не требует дополнительной засыпки;
  • ограждений. Покрышки устанавливаются в один ряд по всему периметру участка.

Наиболее востребованным является фундамент из покрышек для бани и дома.

Типы фундаментного основания из покрышек

Благодаря высокой несущей способности, фундаменты из автомобильных шин рекомендуется использовать для возведения облегченных объектов. По способу укладки различают два типа основания:

  • столбчатое. Оно представлено отдельными опорными столбами, которые могут состоять из 4-5 автошин. В качестве наполнителя используется бетонный раствор или грунт;
  • плитное. Для возведения плиты строительный материал устанавливается в два ряда с укреплением специальным армопоясом из металлических прутьев.

Важно! Под фундаментную основу для дома рекомендуется использовать покрышки большого диаметра, которые обладают повышенной прочностью и износостойкостью. Кроме того, все элементы должны быть одного размера и марки, это обеспечит возведение надежной и долговечной конструкции.

Обустройство плитного фундаментного основания

Плитный фундамент представляет собой прочную плиту, возведенную из старых покрышек. Строительные работы выполняются в следующем порядке:

  1. Зачистка участка под строительство от мусора и деревьев, демонтаж старых сооружений.
  2. Удаление верхнего слоя грунта на глубину до 15 см.
  3. Качественная укладка покрышек двойным слоем для увеличения прочности основания под будущее строение.
  4. Засыпка образовавшихся пустот внутри и между отдельными элементами фракционным материалом – гравием мелкой фракции или кирпичным боем. Внутреннее пространство каждой покрышки заполняется только на 85 %.
  5. Настилка рубероида или линолеума в качестве гидроизоляционного слоя.
  6. Установка съемной щитовой опалубки по всему периметру основания. При этом высота готовой опалубки должна составлять не менее 10 см.
  7. Монтаж арматурных прутьев на гидроизоляционный слой для увеличения прочности готовой конструкции.
  8. Заливка бетонной смесью, приготовленной из цемента, мелкого песка и воды.
  9. Демонтаж съемной опалубки после полного высыхания бетона.

Внимание! В качестве заполнителя пустот в автошинах нельзя использовать песок. Это чревато чрезмерной усадкой основания и деформациями готового строения.

Возведение столбчатого фундаментного основания

Фундамент из автомобильной резины в виде столбов актуален для возведения облегченных каркасных строений, будь то баня, дачный дом, гараж или хозяйственная постройка.

Подобное основание устойчиво к подвижности грунта, поэтому его рекомендуют возводить в сейсмоактивных регионах.

Столбчатый фундамент из покрышек для беседки или бани возводится следующим образом:

  1. Подготовка котлована под фундамент на строительном участке. Выравнивание дна, засыпка песком или щебнем мелкой фракции. Тщательная трамбовка гидроизоляционной подушки.
  2. Разметка участка по периметру основания в соответствии с планом постройки при помощи колышков.
  3. Установка автомобильных шин так, чтобы колышек располагался в центре каждого элемента.
  4. Выравнивание высоты опор с использованием строительного уровня.
  5. Засыпка образованных пустот фракционным материалом – щебнем или кирпичным боем.
  6. Увлажнение и заливка каждого элемента бетонной смесью.
  7. Монтаж обвязки из бруса после полного застывания бетона.

Фундаментное основание из старых автомобильных покрышек – это доступный и надежный способ для строительства облегченных строений – жилых зданий и хозяйственных построек на участках с подвижными грунтами.

sdelatbanyu.ru

Фундамент из покрышек своими руками – особенности, принципы, технология

На первый взгляд может показаться, что применение столь необычного материала при возведении основания дома, сарая, беседки или бани является уделом либо некомпетентных самозастройщиков, либо заядлых экспериментаторов. Однако фундамент из покрышек практически ни в чем не уступает основаниям, устроенным по традиционным технологиям. Более того, изобретенный способ защищен патентом Российской Федерации, правообладателем которого является Михаил Егорович Семыкин. Именно он впервые своими руками решил сделать фундамент наотработавших свой срок автомобильных покрышках сначала для собственного гаража, а затем применил подобную технологию при строительстве своего дома.

Отличительные особенности устройства фундаментов

Как известно, на нестабильных и пучинистых грунтах, особенно при их глубоком промерзании, возведение основания под строение сопряжено с определенными трудностями. Например, ленточный фундамент из железобетона, нередко требующий глубокого заложения, является не только технически трудновыполнимым, но и не оправданным с экономической точки зрения. При этом еще существует высокий риск деформации фундаментной стены с последующим образованием в ней трещин.

Применяемый в подобных грунтовых условиях плитный фундамент, при значительной площади возводимой постройки предполагает расход большого количества бетона и металлической арматуры, что также делает его экономически нецелесообразным.

Устройство столбчатого основания, конечно же, более эффективно и обходиться гораздо дешевле. Однако недостаточная устойчивость подобных фундаментов на горизонтально-подвижных грунтах требует обустройства жесткого ростверка для погашения возможного бокового смещения.

Значительный расход материалов является основным недостатком при возведении ленточных, столбчатых и плитных фундаментов!

Изобретение Семыкина ориентировано, прежде всего, на владельцев усадебных участков. Оно прекрасно зарекомендовало себя при строительстве как небольшого каркасного дома, так и летней беседки, русской бани или гаража. Его суть заключается в следующем:

  • в повышении устойчивости строения во время сезонной подвижности грунтов;
  • в минимально востребованном объеме бетона, требующегося для устройства фундаментов на покрышках.

Примерно одна треть от общего бюджета при строительстве любого объекта тратиться на возведение его основания. Использование автомобильных шин позволяет довольно существенно снизить затраты. За практически бросовый материал придется заплатить только стоимость его доставки. Кроме того, фундамент из старых покрышек вполне можно сделать своими руками, что также обеспечивает значительную экономию финансовых средств.

Принцип устройства и технология возведения фундамента

Несложная технология устройства основания «на колесах» для дома, беседки или хозяйственных построек не требует каких-либо специальных навыков или знаний. Найти подобный строительный материал совсем не трудно на любом СТО, специализирующимся на демонтаже автомобильных шин. Но кроме этого понадобится формирование монолитной железобетонной плиты поверх плотно уложенных друг к другу шин, заполненных однородным наполнителем. В качестве последнего можно использовать грунт, щебень, битый кирпич и другие подходящие материалы.

Подобный принцип устройства фундамента на автомобильных покрышках позволяет сделать его достаточно надежным и способным выдерживать значительные нагрузки. Единственным недостатком является довольно значительное расстояние, на которое он будет выступать за внешние стен и углы дома или беседки. Однако при соответствующем подходе это можно легко устранить, декорируя виднеющиеся части фундамента и придавая, тем самым, дому, беседке, бане или гаражу гармоничный с ландшафтом внешний вид.

Возвести своими руками фундамент из отработавших свой срок старых покрышек, поможет краткая инструкция, предусматривающая несколько этапов.

  1. Планировка предполагаемой площади застройки. Весь плодородный слой снимается и перевозится в другое место, а подготовленная поверхность утрамбовывается и выравнивается по нивелиру.
  2. Укладка шин. Производится в два ряда, встык и плотно друг к другу. Покрышки должны быть одного диаметра и высоты.
  3. Засыпка уложенных шин наполнителем. При этом основным требованием является его однородность. Наиболее подходящими материалами могут служить: грунт, щебень мелкой фракции или дробленый кирпич. Наполнитель засыпается на 85-90% от общего внутреннего объема пустот в уложенных шинах и хорошо утрамбовывается.
  4. Укладка рубероида по всей поверхности подготовленных покрышек. Чтобы не допустить просачивания бетонного раствора при заливке плиты, настил необходимо делать в несколько слоев внахлест не менее 25-30см. Заменить рубероид можно плотным линолеумом.
  5. Сооружение опалубки. Периметр площадки с уложенными покрышками огораживается деревянными досками для формирования плиты. Высота бортика опалубки не должна быть менее 10-15 см. Кроме досок можно использовать металлический швеллер шириной 100мм. В этом случае он одновременно будет являться и каркасом плиты.
  6. Укладка арматуры своими руками. В подготовленную опалубку помещают плоскую вязаную сетку, изготовленную из металлического прута диаметром 8-10 мм. Для фиксации стержней понадобиться мягкая стальная проволока, но ни в коем случае не сварка.
  7. Заливка бетонным раствором. Его следует распределять как можно более равномерно. После заполнения опалубки поверхность бетона выравнивается, и вся площадь плиты накрывается полиэтиленовой пленкой. Это поможет поддерживать требуемую влажность, а также избежать появления трещин.

Не рекомендуется снимать доски с формируемой плиты, пока бетон не приобретет первоначальную прочность.

Приведенная последовательность производства работ позволяет возвести прочный и качественный фундамент из вторичного сырья своими руками и с минимальными финансовыми затратами.

Преимущества и недостатки

Многократно опробованная технология отлично зарекомендовала себя при строительстве оснований под небольшие легкие дома, бани, беседки или гаражи. Основными преимуществами фундамента на покрышках являются:

  • доступность материала и его низкая стоимость;
  • экономическая эффективность, определяемая малыми трудозатратами;
  • способность выдерживать значительные нагрузки;
  • отсутствие деформирующих влияний при сезонных подвижках грунта;
  • противостояние критическим воздействиям колебаний почвы в сейсмически активных районах за счет амортизационных свойств используемых изделий;
  • отличные гидроизоляционные качества;
  • длительные сроки эксплуатации.

Из недостатков следует особо выделить пагубное воздействие ультрафиолета на используемый для фундамента материал. Под их прямым действием солнечных лучей основание быстро может прийти в негодность и разрушиться, поэтому еще на начала работ следует позаботиться о его надежной защите.

semidelov.ru

Фундамент из покрышек своими руками

Фундамент из покрышек – это не просто «Голь на выдумки хитра», это по М. Задорнову: «Соображалка у наших есть…».

Как и всякая гениальная идея, мысль устроить фундамент на покрышках пришла в голову кузнецу Михаилу Егоровичу Семыкину случайно. Старые бесхозные покрышки, которые выбрасывали, где попало, безответственные автовладельцы, портили природный пейзаж, что очень огорчало кузнеца Семыкина, который привык бережно относиться к природе. Собрал он гору таких отработанных шин на своем участке. Клумб, цветников, дорожек настроил, и однажды решил рискнуть, гараж себе соорудил на покрышках. Дальше – больше…долго ли коротко, воображение разыгралось, поразмыслил «самородок – изобретатель» и Терем отгрохал трехэтажный, погребок в нем устроил, и даже запатентовал свое изобретение:

Номер патента: 2184189

Заявитель, патентообладатель и автор: Семыкин Михаил Егорович

Вокруг этого способа возведения фундамента идет много споров, кому-то идея кажется абсурдной, а кто – то не боится и сооружает на фундаменте из покрышек хозяйственные постройки.

Рассмотрим преимущества фундамента на покрышках

  • Экономичный и долговечный материал.
  • Резина гасит деформации от сезонных температурных колебаний и гасит давление пучинистого грунта.
  • Покрышки хороший гидроизолянт, защищает основной фундамент от влаги.
  • Работает как смягчающая подушка в районах с повышенной сейсмической активностью.

Этапы строительства фундамента на покрышках своими руками

1.С намеченной для строительства площадки необходимо снять растительный слой, приблизительно 20 – 30 см. Но по данному вопросу ведутся жаркие споры, бытует мнение, что надо снимать грунт до устойчивой жесткой основы.

2.Дно котлована выравнивается и трамбуется.

3.Покрышки не менее чем на 80% заполняются грунтом, строительным мусором, глиной и укладываются плашмя, впритык друг к другу, покрывая всю площадь котлована.

4. Пустоты между шинами заполняются песком, гравием или просто грунтом, все максимально плотно утрамбовывается.

5.Получившаяся поверхность накрывается плотным полиэтиленом, линолеумом или рубероидом.

6.Устанавливается опалубка.

7.Заливается бетонная плита толщиной 10 см. Так же в бетон бросают куски арматуры или изготавливают армирующую сетку из прутков небольшого диаметра.

Возможно применить другой вариант по типу столбчатого или ленточного фундамента:

Покрышки устанавливают по периметру строения, швеллерами делают обвязку. Каждая шина заливается бетоном и в нее вставляется анкер. К анкеру привязывают устроенный швеллер и нижний венец строения.

В некоторых случаях вокруг шин устраивается опалубка, лента накрывается рубероидом или линолеумом, и заливается бетоном.

Как в первом, так и второй способ заливки фундамента из покрышек не исключают устройство погреба под строением. В первом случае необходимо вынуть несколько шин и устроить в выемке дополнительную опалубку, которая не даст проникнуть в это место бетону. Во втором случае просто выкапывается небольшой котлован в периметре шинно-ленточного фундамента.

ВАЖНО: Шины необходимо надежно спрятать от солнца, так как при нагревании резиновых покрышек сильно страдает органолептическое восприятие.

Возможно, когда-нибудь, под это изобретение подведут научную основу и усовершенствуют технологию, которая будет называться «плитная, плавающая монолитная несущая конструкция на резине повышенной прочности». Но уже сегодня этот метод испробовали на своих участках наши «Кулибины» — самоделкины, и стоят баньки, сараи и гаражи на фундаменте из покрышек уже десятилетие, без трещин и деформаций, радуя надежностью своих владельцев.

А на десерт — дом из старых шин и банок:

thefundament.ru
