Фундамент перевернутая чаша плюсы и минусы

Фундамент перевёрнутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Условия возведения ФПЧ

ФПЧ, по сравнению с другими видами конструкций аналогичного назначения, является довольно массивным сооружением. Затраты материальных ресурсов (бетон, арматура, опалубка и прочее) на единицу площади основания строения превосходят показатели других опорных конструкций.

Фундамент перевёрнутая чаша один из самых дорогостоящих вариантов устройства оснований зданий и сооружений.

Сделать выбор такого типа основания «вынуждает» хозяев стройки ряд условий:

  • высокий уровень грунтовых вод;
  • наличие пучинистых грунтов;
  • большая толщина залегания слабых грунтов;
  • большой вес здания;
  • высокий показатель сейсмичности.

Расчёт ФПЧ

Сооружение ФПЧ обходится в немалую сумму денежных средств. Понятно стремление заказчика построить основание дома с минимальными затратами. Чем точней будет произведён расчёт фундамента, тем больше удастся сэкономить средств. С другой стороны ФПЧ должен обеспечивать надёжное и устойчивое положение всего здания.

Толщина монолитной плиты

Проект определяет оптимальную толщину монолитной плиты, габариты рёбер жёсткости. Чтобы точно рассчитать толщину бетонной плиты, используют следующие данные:

  • максимальная нагрузка от веса дома на единицу площади основания;
  • расчётное сопротивление грунта;
  • несущая способность железобетонной плиты с рёбрами жёсткости.
Схема устройства ФПЧ

Расчёт определяет, какой толщины должна быть монолитная плита, марку и количество арматуры, объём бетонного раствора, габариты рёбер фундамента. Как показала практика, включение в конструкцию плиты рёбер жёсткости позволяет уменьшить толщину плиты на 100 – 150 мм.

Возведение фундамента на свеженасыпанном грунте категорически запрещается. Недавняя насыпь не может обладать достаточным расчётным сопротивлением. Построенное здание на таковом основании будет давать ежегодную осадку.

Внешняя граница кладки несущих стен из кирпича должна отстоять от края плиты минимум на 300 мм. В случае установки колонн (для поддержки террасы или перекрытия второго этажа), оси опор должны быть расположены на плане фундамента таким образом, чтобы вектор под углом 45о от центра колонны не выходил за пределы массива железобетона основания.

Построение вектора зоны воздействия колонны на фундамент

Для двухэтажного кирпичного дома достаточно возвести плиту фундамента толщиной 250 мм с рёбрами высотой 600 мм.

Глубина заложения ФПЧ

При расчёте глубины залегания фундамента следует учитывать, что боковая сторона плиты должна выступать над землёй минимум на 150 мм. Это нужно для того, чтобы кирпичная кладка цоколя дома была максимально изолирована от грунтового основания или от поверхности отмостки. Высота плиты под цоколем может быть различной, но не меньше минимального размера.

На основе многочисленных расчётов ФПЧ в различных условиях можно вывести усреднённый показатель глубины залегания плиты, который равен 100 – 200 мм. Следовательно, глубина погружения рёбер будет составлять 350 – 400 мм.

Выбор арматуры

Основную нагрузку в массиве ФПЧ принимают на себя продольные стержни периодического профиля. Для небольшого лёгкого строения применяют арматуру диаметром 12 мм. Если здание будет строиться из тяжёлых конструктивных элементов (кирпич, железобетон), то для изготовления арматурного каркаса плиты берут продольные стержни диаметром 16 мм.

Поперечные связи каркаса делают из отрезков арматуры того же диаметра. В некоторых случаях используют гладкую арматуру 8 мм.

Технология возведения фундамента перевёрнутая чаша

Технологический процесс устройства ФПЧ состоит из нескольких этапов:

  1. Земляные работы.
  2. Укладка щебёночно-песчаной подушки.
  3. Устройство гидроизоляции.
  4. Монтаж арматурного каркаса.
  5. Опалубочные работы.
  6. Заливка опалубки бетоном.
  7. Уход за бетонным раствором.

Земляные работы

Земляные работы производят следующим образом:

  • бульдозером снимают плодородный слой почвы до достижения нужного уровня грунтового основания;
  • инженер-геодезист с помощью современных геодезических приборов (нивелир, тахеометр) производит разметку осей и углов, обозначающих границу фундамента;
  • Устанавливают реперные конструкции из деревянных досок и брусков. На вертикальных стойках отмечают верхний уровень плиты, высоту щебёночной засыпки. На горизонтальных досках закрепляют саморезы. Нити, протянутые от саморезов, в пересечении отмечают углы дома;
  • по периметру площадки вырывают рвы под устройство рёбер жёсткости;
  • всю площадку трамбуют специальной техникой.

Укладка щебёночно-песчаной подушки

Утрамбованную площадку засыпают щебнем. Толщину слоя щебня делают соответствующей отметкам на реперах. После трамбовки производят контроль уровня слоя тахеометром, а горизонталь проверяют уровнем.

Засыпкой из песка нивелируют все изъяны горизонтальной поверхности подушки. Производят дополнительную трамбовку проблемных участков площадки.

Во рвах под рёбра производят такие же действия.

Устройство гидроизоляции

Гидроизоляция необходима для установки барьера на пути проникновения влаги из грунта в бетонный массив основания здания.

Необходимо отметить важную роль гидроизоляции в препятствии утечки цементного молочка из бетонного раствора в грунт. Если это будет происходить, бетонный монолит станет рыхлым и существенно потеряет свою прочность.

Площадку и рвы застилают строительной полиэтиленовой плёнкой или специальной распределительной мембраной. Мембрана значительно дороже плёнки, но и на порядок надёжней.

Видео «Монолитная плита – перевёрнутая чаша»:

Монтаж арматурного каркаса

Строение арматурной конструкции ФПЧ представляет 2 горизонтальные сетки, которые отделяются друг от друга поперечной арматурой. Арматура плиты по периметру переходит в армированный каркас рёбер жёсткости.

Установка арматурного каркаса ФПЧ

Для поперечных связей каркаса устанавливают отрезки гладкой арматуры диаметром от 8 мм до 10 мм. Все элементы каркаса скрепляют вязальной проволокой. Для плит под большой нагрузкой металлокаркас собирают с помощью электросварки.

Ручная обвязка проволокой узлов каркаса на большой площади плиты занимает довольно много времени. Для этого применяют специальные полуавтоматические вязальные инструменты, которые позволят существенно сократить сроки выполнения этой работы.

Опалубочные работы

Для изготовления опалубочных щитов и элементов крепежа обычно используют деревянные доски и брус из хвойных пород дерева. В качестве опалубки применяют также щиты из строительной фанеры.

Строительная фанера прочный и надёжный материал, который может служить в качестве многоразовой опалубки. Некоторые строительные фирмы такую опалубку сдают в аренду, что позволяет застройщику сэкономить средства.

Для сборки и складирования щитов оборудуют отдельный участок стройплощадки. Собранные щиты устанавливают по периметру фундамента. Верхний край щитов должен быть на 150 – 200 мм выше уровня монолитной плиты.

Во время сборки опалубочных конструкций геодезист контролирует вертикальность и уровень верхнего края щитов. Чтобы бетонный раствор не вытекал наружу через щели, внутренние поверхности щитов покрывают полиэтиленовой плёнкой.

Важно создание надёжной системы раскосов, упоров и стяжек. Если для перестраховки будут установлены лишние элементы крепежа опалубки, то это не принесёт вреда. В противном случае недостаточный крепёж может вызвать разрушение ограждений, что приведёт не только к финансовым потерям, но и к незапланированному увеличению сроков строительства.

Заливка опалубки бетоном

Главным условием заливки опалубки ФПЧ является то, что процесс бетонирования должен быть непрерывным и выполняться за один раз. Согласно нормативной документации перерыв между поступающими партиями бетонного раствора допускается в пределах 2 часов при температуре воздуха не более 18

оС.

Ручной замес или приготовление раствора с помощью бетономешалки производят для заливки небольших площадей плит. Если площадь заливки превышает 50 – 100 м2, то поставку бетона осуществляют автобетоносмесителями.

Залитый раствор в глубине уплотняют с помощью вибраторов гильзового типа. Гильза вибратора легко проникает в ячейки арматурной сетки. Этим достигается качественное уплотнение бетона на всю глубину плиты.

Для окончательного формирования ровной и горизонтальной поверхности монолита применяют виброплиту. Плита вибратора захватывает за один раз около 0,5 м2 бетонной поверхности, что позволяет обработать всю площадь плиты за короткий срок.

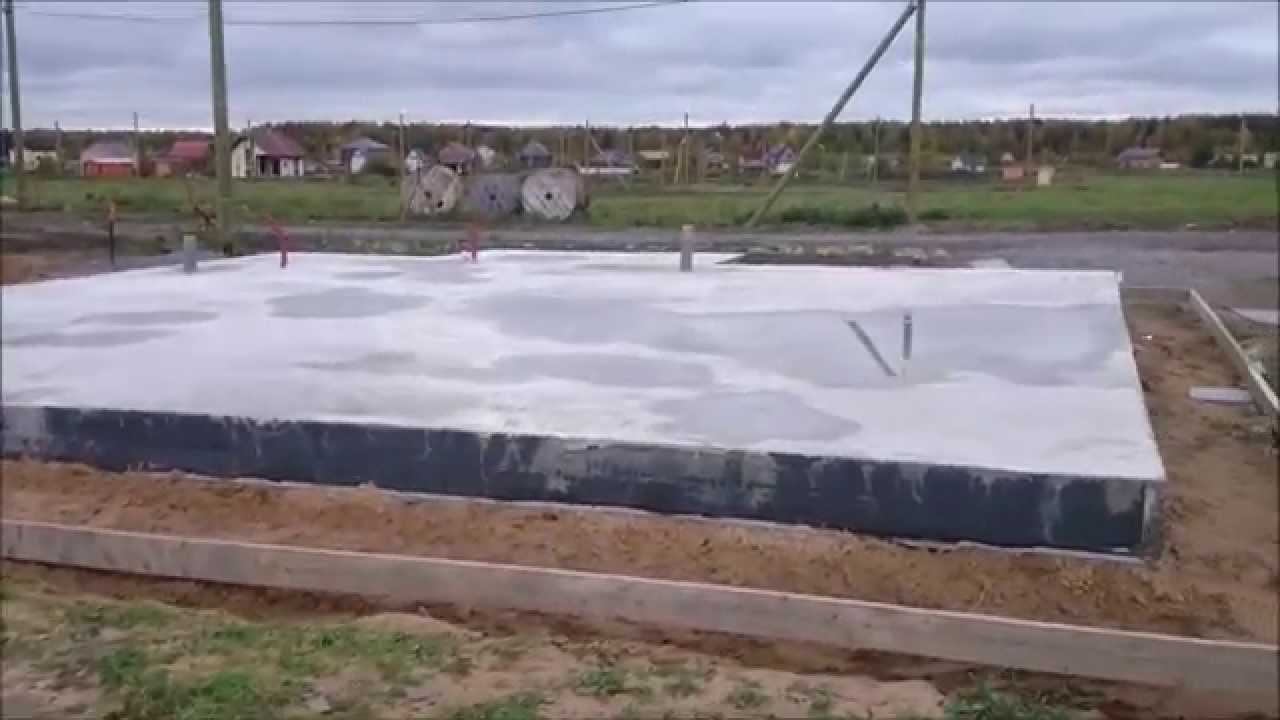

Заливка фундаментной плиты

Уход за бетонным раствором

По окончании заливки необходимо осуществлять контроль над процессом формирования монолитного бетона. Процесс полного отвердения бетонного раствора происходит в течение 30 дней. Ходить по бетону можно уже через 5 – 6 часов после окончания заливки.

В жаркую погоду происходит интенсивное испарение влаги с бетонной поверхности, что может привести к неравномерному застыванию раствора и потери его несущей способности. Чтобы избежать этого, плиту регулярно увлажняют. Для защиты залитого бетона от атмосферных осадков плиту укрывают полиэтиленовой плёнкой.

Взвешивая все плюсы и минусы, можно сделать вывод, что фундамент перевёрнутая чаша – это один из видов самых надёжных и прочных оснований не только для небольших сооружений, но и для крупных объектов.

Фундамент перевернутая чаша под ключ, г.Санкт-Петербург. Хит цена!

ООО «Стройлюкс» предлагает услуги по возведению фундамента-перевернутая чаша (ребра жесткости вниз) под ключ в г. Санкт-Петербург и Ленинградской области! Наши специалисты имеют более 10 лет опыта работы в регионе, за которые мы научились находить самые оптимальные решения на сложных грунтах. Поэтому мы можем предложить вам

лучшие цены на фундаменты! Мы гарантируем оперативные сроки и качество выполненных работ. Звоните +7 (909) 577-0944!

Почему важно правильно выбрать фундамент

В ходе строительства загородного дома возникает ряд основных важных задач, решение которых напрямую влияют на все дальнейшие этапы, а как результат на внешний вид и на удобства эксплуатации будущего дома. Одной из таких важных задач несомненно является Правильный выбор типа фундамента под загородный дом.

Именно фундамент несет на себе все нагрузки и передает их на грунт. Любые неточности или ошибки на этапе возведения фундамента очень сильно отразятся на качестве всего строительства в целом, а также на вашем бюджете.

Как правило, выделяют несколько основных типов фундамента: монолитная плита, ленточный или свайный. С учетом климатических условий и особенностей грунта в Ленинградской области, самым востребованным видом фундамента является именно фундаментная плита.

Фундаментная плита считается наиболее надежным решением в качестве основания для загородных домом. Прочность, долговечность, способность равномерно распределять вес строения — это значительный и даже не полный список всех преимуществ.

Фундаментная плита с ребрами жесткости вниз или перевернутая чаша

Фундаментная плита имеет несколько модификаций, каждая из которых имеет ряд важных преимуществ. Очень часто распространена в строительстве классическая монолитная плита. Для крупных строения используется фундамент чаша, она же плита с ростверком или пплита с ребрами жесткости вверх. Из последних инноваций также можно отметить Утепленную Шведскую Плиту, которая отличается особенно высокими термоизоляционными свойствами.

Ну и, конечно же, фундамент перевернутая чаша или фундаментная плита с ребрами жесткости вниз. Данный тип фундамента относят к монолитным, однако по своим свойствам он ближе к ленточным фундаментам. Его особенность заключается в том, что плита кладется на ребра жесткости, которые, по сути — ленточная основа. Тем самым основную нагрузку берут на себя именно ребра жесткости, которые уходят вниз.

Данное решение отлично подходит для болотистой почвы и для всех участков с высоким уровнем грунтовых вод. Ребра жесткости позволяют сделать углубление фундамента до твердых пород, которые гарантируют надежность конструкции. В то же время, пространство внутри периметра засыпается материалами которые будут способны принимать нагрузку плиты и в то же время защитят плиту от грунтовых вод и промерзания грунта.

Второе применение данного типа фундамента — это поднятие уровня полов. Данная необходимость может быть обусловлена как свойствами грунта и грунтовых вод, так и спецификой участка (перепад или склон) или эстетическими аспектами.

Ввиду того? что вес конструкции приходится в основном на ребра жесткости, не рекомендуется возведение тяжелых конструкций на основе такого фундамента. Фундамент перевернутая чаша идеально подходит для более легких строений, такие как дома из бруса или даже газобетона невысокой этажности. Защита от грунтовых вод, гибкость в высоте фундамента и возведение конструкции на основе плиты — вот основные плюсы фундамента типа перевернутой чаши. Сочетание ребер жесткости и плиты также придают очень хорошую прочность от частичных проседаний и проломов фундамента.

Как правильно подобрать фундамент-перевернутая чаша

Очень важна качественная консультация специалиста. Так как вы рассматриваете данный тип фундамента, вероятнее всего ваш участок требует особый подход. Специалист должен обязательно замерить уровень грунтовых, сопоставить их с уровнем промерзания почвы, проверить глубину на которой залегают твердые породы, рассчитать необходимую глубины ребер, а также толщину как самой плиты, так и ребер жесткости.

Очень важно делать упор именно на профессионализм и качество материалов. Использование некачественного бетона, неправильный выбор глубины для ребер жесткости, толщины бетона, некачественная гидроизоляция или плохая подушка для фундамента могут привести к очень серьезным последствиям как при самом строительстве, так и при эксплуатации на протяжении следующих лет!

В то же время, нет смысла переплачивать. Специалист может подсказать не только как сделать фундамент наиболее надежным, но и как удешевить стоимость работ в целом. Закажите бесплатный выезд специалиста на ваш участок для консультирования по фундаменту.

Калькулятор стоимости

Вы можете самостоятельно рассчитать стоимость фундамента перевернутая чаша используя калькуляторы на данной странице. Стоимость работ суммируется из стоимости ребер жесткости и самой плиты. Стоимость ребер жесткости можно рассчитать при помощи параметров ленты: длины, высоты и толщины ленты (как для ленточного фундамента), а стоимость плиты — при помощи параметров фундаментной плиты: длины, ширины и толщины плиты.

Важно отметить, что калькулятор показывает примерную стоимость работ и коррективы могут быть внесены в зависимости от специфики участка и рекомендаций специалиста. Точная стоимость конкретно по вашему участку может быть рассчитана по телефону +7 (909) 577-0944.

Процесс и сроки работ

Небольшая сложность данного фундамента заключается в том, что его нужно заливать за один прием. Однако в этом есть и плюс, так как нет зависимости от погоды на протяженный период времени.

Для заливки данного фундамента выкапываются траншеи под ребра жесткости. Далее прокладывается подушка, опалубка и арматура. Важно отметить, что ребра чаще всего гидроизолируются. Также нужно учитывать, что внутри устанавливается несъемная опалубка. Внутренняя часть и полости засыпаются песком. Далее производится одновременная заливка ребер и плиты.

Из важного стоит отметить, дренаж фундамента по глубине ребер и планирование выведения таких коммуникаций как канализация и водопровод.

Сроки работ могут варьировать от 2 до 3 недель, в зависимости от специфики участка, местонахождения участка и погодных условий.

Фундамент монолитной плиты её плюсы и минусы

Плитный фундамент считается самым прочным из всех существующих модификаций. Для рационального сочетания бюджета/качества монолитная плита имеет разновидности, использующиеся в зависимости от геологических условий. Поэтому лучше рассматривать плюсы, минусы этих оснований для каждого варианта конструкции отдельно.

Полнотелая плита МПЛ

Этот фундамент практически не имеет недостатков, используется для любых технологий строительства без ограничений по стеновым материалам, геологии. Плита имеет плюсы:

  • минимальная выемка грунта без спецтехники
  • простейшая опалубка, позволяющая экономить бюджет

На некоторых почвах при низком УГВ можно обойтись без утеплителя, подбетонки, гидроизоляции, что резко сократит, как время изготовления, так и бюджет строительства. Для этого достаточно разовой квалифицированной консультации в специализированной компании.

Минусом традиционно становится большой объем бетонирования. В домашних условиях столько раствора замесить нереально для заливки опалубки в один прием. В отсутствие ребер жесткости значительно упрощается армирование конструкции. Арматурные сетки можно вязать непосредственно в пятне застройки с учетом стояков инженерных систем, конфигурации стен. Это позволяет изменять ячейку сетки при необходимости без дополнительных затрат.

Плита с кессоном МПЛЧК

Фундамент плита не позволяет получить полноценный подземный этаж. Поэтому для небольших винных, продуктовых погребков в любой комнате коттеджа, гаража разработана кессонная МПЛЧК плита. Она имеет минусы:

  • сложная конструкция опалубки, армопояса
  • обязательная заливка за один раз
  • необходимость качественной гидроизоляции

Общая сложность для плитных оснований – монтаж коммуникаций. Ошибка в 20 – 30 см на этапе ввода инженерных систем обходится снижением эстетики интерьеров, комфортностью эксплуатации. Трубы, кессон закладываются до изготовления опалубки, ошибиться с размерами внутренних перегородок, стен достаточно легко.

Плюсы технологии перевешивают недостатки. Застройщик получает монолитную конструкцию с погребом/техподпольем, в котором удобно хранить зимние запасы, продукты, размещать насосное оборудование, соответственно.

Фундаментная плита-чаша МПЛЧ

Фундамент в виде чаши является самым мощным, идеально подходит для стен из бетонных блоков, кирпичной кладки. Внутренняя часть заполняется песком, позволяя получить полы по грунту. Глинистые грунты не в состоянии выдавить основание на поверхность силами пучения. От высокого уровня УГВ, агрессивных сред конструкция защищена гидроизоляцией.

Минусом является максимально высокий бюджет строительства, который имеет чашеобразная плита. Поэтому ее обычно выбирают для сложных геологических условий, монолитных, бетонных, кирпичных стен многоэтажных коттеджей. Такой дом никогда не даст трещин по стенам, не потребует периодического ремонта.

Перевернутая чаша плиты фундамента МПЛПЧ

Фундамент плитного типа с ребрами жесткости, направленными вниз от подошвы получил название перевернутой чаши. Конструкция имеет плюсы:

  • заливка при высоком УГВ – ребра опираются на почву, внутрь монтируется несъемная опалубка, засыпается песок, плита расположена над землей
  • подъем чистового пола – существуют проекты, в которых плита поднята на 1,5 м от уровня земли
  • снижение бюджета – конструкция является плитным ростверком, поэтому толщину плиты снижают до 10 см

Минусы технологии – сложная опалубка, схемы армирования, необходимость качественной гидроизоляции непрерывным слоем. Щиты внутренней опалубки невозможно демонтировать, использовать в дальнейшем. После шлифования плита становится готовым полом нижнего этажа, снижая бюджет отделки. Коммуникации лучше разводить после установки опалубки, хоть это и менее удобно. В этом случае повышается тонность позиционирования стояков водоотведения, ХВС относительно стен, перегородок. До монтажа опалубки определить, где пройдут стены, гораздо сложнее.

Утепленная плита УШП

Фундамент с теплоизоляционным слоем под подошвой, интегрированными контурами теплого пола получил название «шведская» плита. Основным достоинством конструкции УШП является сокращение бюджета отделки. Владелец получает одновременно с фундаментом:

  • готовый пол по грунту
  • нижний обогрев
  • комфортность проживания
  • снижение расхода энергоносителя в основном контуре отопления

Недостатком является сложная конструкция, технология строительства. Для шведской плиты придется изготовить подбетонку, произвести гидроизоляцию, закупить, уложить дорогостоящий пенополистирол XPS.

Достоинства, общие для любых плит

Любой фундамент этого типа гораздо прочнее, надежнее ленты, столбов, ростверка. Нагрузки на грунт распределяются равномерно, не возникает проблем с возведением перегородок, переносом их при перепланировке. Кроме того монолитная плита имеет плюсы:

  • вариабельность – при проектировании можно выбрать гладкую, усиленную ребрами, чашеобразную конструкцию, перевернутую чашу, вариант с кессоном, глубокого заложения
  • высокий ресурс – плиты не требуют периодического ремонта, могут зимовать без снижения прочности для возобновления строительства в следующем сезоне
  • простая конструкция – позволяет обойтись без землеройной техники

Плита не имеет ограничений по этажности, поэтому даже в трехэтажном коттедже может присутствовать мансарда. Прочностной запас основания дома многократно превышает сборные нагрузки в любом случае. Отмостки не вызывают сложностей при выборе любой модификации МЛП, при необходимости их можно утеплить пенополистиролом для снижения бокового промерзания.

Присущие всем МПЛ недостатки

Самым серьезным минусом плитного фундамента является непригодность для сложных ландшафтов. При перепаде высот больше 2 м по любой стене дома лучше выбрать сваи или ленту МЗЛФ. Плиту можно залить на болоте, торфянике, при высоком УГВ, но невозможно навесить над прибрежной зоной в виде пирса.

Вторым недостатком монолитной плиты считается отсутствие подвального этажа. Кессонная модификация МПЛЧК предоставляет застройщику погребок под кухней – не более того. Это актуально для индивидуальных застройщиков, бюджет которых ограничен в 80% случаев. Если при обустройстве чердака в жилую мансарду экономится 2/3 бюджета, то цокольный уровень обходиться на 1/3, но все же дешевле стандартного этажа.

Минусом плиты является нулевая ремонтопригодность узлов ввода коммуникаций. Чтобы заменить трубопровод, придется вскрыть фундамент либо использовать дублирующие схемы для перехода с одного патрубка на другой при засорении инженерной системы. Для любых бетонных конструкций, предназначенных для эксплуатации в земле, необходима дренажная система, поверхностная ливневка.

Последним недостатком монолитной плиты является высокий расход материалов, вытекающий из этого максимальный бюджет. Смета строительства больше, чем в МПЛ, наблюдается лишь при возведении глубокой ленты ниже 2,5 м.

Таким образом, построить плитный фундамент не получится на горах. Во всех остальных вариантах он обеспечит максимальный ресурс даже в экстремальных эксплуатационных условиях.

Ленточный фундамент с плитой

Ленточный фундамент с монолитной плитой – это разновидность ленточного фундамента, включающая в себя также бетонную стяжку по всей площади здания. Такой тип фундамента так же называют фундамент "перевёрнутая чаша",Лента с плитой, плита с ростверком вниз, плита на ленте. Нет устоявшегося однозначного названия данному типу фундамента.

Главное преимущество такого типа фундамента заключается в возможности поднять здание выше над землей и при этом использовать меньше материала при одинаковых характеристиках.

Сначала возводиться обычный мелко заглубленный ленточный фундамент, к примеру шириной 300 мм под толщину стены и высотой 600 мм (200 мм заглубляется, а 400 мм - выше уровня земли), затем внутрь засыпается песок, укладывается утеплитель и проводится армировка в один ряд будущей плиты толщиной 100 -150 мм, которая будет служить полом будущего дома. Затем вся конструкция единовременно заливается бетонным раствором.

Таким образом, высота фундамента от уровня земли составит 500 -550 мм, что очень актуально при строительстве загородных домов из дерева, нижние венцы которого должны быть приподняты минимум на 40 см от уровня земли для того, чтобы уберечь от гниения. А так же монолитный пол позволяет избежать устройства деревянных половых лаг.

Таким образом, нет необходимости "закапывать" крупную сумму денег, устраивая плиту 400-500 мм, а можно построить ленточный фундамент с монолитной плитой.

Кроме экономии материалов достигается еще несколько преимуществ:

  • стены можно передвигать, не опасаясь выйти за размеры цоколя;
  • под стяжкой можно провести коммуникационные трубы
  • монолитный пол не подвержен негативному воздействию влаги и сырости

В наши дни архитекторы, занимающиеся индивидуальным загородным строительством, часто настаивают именно на этой конструкции фундамента, так как его высокие показатели надежности, долговечности и защитных свойств сильно влияют на срок службы и уровень комфорта при эксплуатации здания.

Перечислим основные преимущества фундамента типа "лента с плитой":

1. Простота устройства;

2. Сравнительно небольшие сроки возведения;

3. Возможность применять тяжелые материалы для стен и перекрытий;

4. Идеальная гидро- и теплоизоляция пола;

5. Устойчивость на подвижных грунтах, обводненных грунтах

Компания "Невский Край" предлагает свои услуги по строительству ленточного фундамента с плитой для Вашего загородного дома в Санкт-Петербурге и Ленинградской области.

Стоимость строительства Вашего фундамента Вы можете узнать по телефону + 7(921) 918-82-93 или отправить нам ЗАЯВКУ НА РАСЧЕТ

Посмотреть ФОТО РАБОТ

Цена строительства ленточного фундамента с плитой за 1 м2 в 2020 году

Толщина плиты Размер ленты
200х400 мм 300х600 мм
100 мм

4400

4800

150 мм

4600

5000

Состав работ при возведении ленточного фундамента с монолитной плитой:

  • Разметка фундамента на местности.
  • Устройство котлована с применением спец. техники
  • Настил геотекстиля по всей площади котлована, для предотвращения смешивания грунта с песком
  • Устройство основания из щебня фракции 20-40 под ленточным фундаментом
  • Закладка труб под коммуникации 3 вывода: водопровод, канализация и электричество
  • Монтаж дощатой опалубки
  • Обратная засыпка внутреннего пространства песком
  • Настил армированной плёнки под всей площадью фундамента.
  • Укладка утеплителя ЭПП «Пеноплэкс»
  • Устройство каркаса из арматуры ленточного фундамента. Арматура D 12 мм, в 2 ряда в 2 нити
  • Устройство каркаса из арматуры. Арматура D 12 мм, в 1 слой ячейкой 200х200 мм
  • Бетонирование заводским бетоном с применением глубинных вибраторов. Бетон маркиМ 300,класс В 22,5
  • Демонтаж опалубки (по необходимости).

ПОДРОБНЕЕ СТОИМОСТЬ СТРОИТЕЛЬСТВА ЛЕНТОЧНОГО ФУНДАМЕНТА С ПЛИТОЙ

Онлайн калькуляторы.

Расчет: монолитная плита: расчет стоимости строительства

Монолитная плита – оптимальный тип фундамента для загородного дома. Цельная армированная конструкция имеет высокую жесткость, несокрушима перед перепадами температур, выдерживает колебания пучения грунта. Цельное основание гарантирует стабильное положение конструкции, равномерно распределяет давление и препятствует разрушению за пределами базы.

Рассчитать стоимость плиты фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2020 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Компания "Зеленый остров" выполняет заказы по возведению фундаментов монолитная плита нескольких видов:

  • - перевернутая чаша
  • - усиленный ребрами жесткости
  • - утепленный
  • - установленный на ленте

Целесообразно использовать этот тип фундамента на песчаных подложках, почвогрунтах насыпного типа, территориях с повышенными грунтовыми водами.

Фундамент из монолитной плиты, несмотря на кажущуюся простоту, в разы надежнее других типов оснований. А с применением верхних или нижних ребер жесткости, конструкция сможет выдержать сильнейшие нагрузки и колебания грунта. Среди достоинств:

  • - возможность применения на участках любой сложности
  • - высокие несущие параметры
  • - большой запас прочности
  • - длительный срок эксплуатации
  • - сочетаемость со всеми строительными материалами

Цена фундамента из монолитной плиты несколько выше, чем оснований других типов. Это объясняется трудоемкостью работ, а также дорогостоящими земляными мероприятиями, высокими затратами на бетон и арматурные материалы. Зато в итоге вы получите сверхнадежное и долговечное основание, которое выдержит любую постройку и природные воздействия.

Очень важно поручить возведение монолитного фундамента профессионалам. В этой работе важен каждый нюанс и точное соблюдение технологического процесса, начиная от взятия проб почвы, разработки проекта и заканчивая демонтажем опалубки. Специалисты компании "Зеленый остров" безупречно справляются с выполнением таких заказов. Звоните или заказывайте индивидуальный просчет он-лайн, чтобы узнать точную стоимость и сроки для вашего здания.

перевернутая чаша плюсы и минусы, минимальная с ребрами жесткости

Возведение фундамента – один из первых и важных этапов строительства жилого дома. Обычно применяются ленточные конструкции, которые отличаются долговечностью и надежностью, а также не требуют серьезных финансовых вложений. Однако в условиях недостаточной несущей способности грунта или при наличии подземных вод на участке, ленточное основание строения использовать не рекомендуется. В качестве альтернативы лучше всего подходит плитный или «плавающий» фундамент. Благодаря большой опорной поверхности, он позволяет значительно улучшить несущую способность, создав надежную опору для будущего дома.

Плюсы и минусы плитного фундамента

Чтобы дом прослужил долгое время без ремонта и дополнительных денежных вложений, необходимо взвешенно подходить к выбору каждого элемента конструкции. Существует несколько видов фундаментов, но именно монолитные плитные варианты обсуждаются больше всего, у подобной опоры есть существенные плюсы и минусы.

Монолитная плита может служить не только основанием дома, но и полом подвала или первого этажа.

Преимущества:

  • плитный фундамент можно возводить даже на сложных для строительства грунтах, например, в которых имеются внутренние воды, промерзающие зимой на значительную глубину;
  • при использовании качественных материалов, можно добиться большой долговечности конструкции. Грамотно возведенный железобетонный фундамент служит до 150 лет;
  • при каких-либо движениях грунта плита дает равномерную осадку, поэтому непосредственно у дома не появится никаких дефектов;
  • благодаря высокой несущей способности плиточный фундамент подходит как для малоэтажного, так и для многоэтажного строительства;
  • для монтажа плитного фундамента требуется меньшее количество земельных работ;
  • возведение монолитной опоры можно осуществить собственными усилиями, так как не требуется использование сложного строительного оборудования.

Плитный фундамент позволяет возводить жилые постройки даже в самых неблагоприятных регионах, в которых отмечается сейсмическая активность или длительные холодные периоды, приводящие к замерзанию почвы.

Несмотря на большое количество достоинств, монолитное основание для дома имеет ряд недостатков:

  • плиточный фундамент имеет большую стоимость, в основном, за счет дорогих материалов для строительства;
  • технология возведения требует серьезных затрат времени и сил. Для монтажа средней по площади опоры необходимо от двух человек, а также солнечная и сухая погода для быстрого схватывания бетона;
  • при строительстве конструкции на склонах или участках с наклоном сначала потребуется установка свай, без которых фундамент может сдвинуться с течением времени;
  • в отличие от ленточного основания, в последующем будет невозможно дополнительно расширить дом подвальным этажом или техническим подполом.

Некоторые специалисты считают, что на плитный фундамент уходит до 50% всего бюджета на строительство дома, однако при этом не учитывается, что подобный тип основания позволяет избежать монтажа конструкции пола, благодаря чему можно сэкономить приличную сумму.

Для каких построек применяется

Плитный фундамент – универсальная опора для любых сооружений, как из легких материалов, так и из тяжелых. При этом возведение конструкции допустимо на любых типах почвы, даже самых сложных – песчаных или торфяных. Если соблюсти технологию постройки, плита может выровнять вертикальные или горизонтальные дефекты участка.

За счет дороговизны материала для строительства плитного фундамента, обычно такой тип опоры выбирают для возведения небольших по площади домов разного типа:

Особенно эффективно использование железобетонного фундамента для застройки участков с чрезмерной активностью почвы или вероятностью пучения, а также при наличии высокого уровня грунтовых вод.

Конструкция основания

Вне зависимости от технологии укладки, существует стандартная схема конструкции плитного фундамента, которая подойдет для любого типа сооружений:

  1. Верхний слой грунта полностью убирается. Это необходимо, чтобы утопить опору в почву, что обеспечивает более надежную защиту от различных геологических и климатических воздействий. Больше информации касательно подготовки участка под заливку фундамента смотрите тут;
  2. Подстилающий слой или подушка. Укладывается взамен чернозема, а в качестве наполнения можно использовать любой песок или щебенку в зависимости от содержания глины в почве. Толщина этого слоя не должна превышать 60 см;
  3. Подбетонка – это важный элемент конструкции, который необходим для выравнивая основания, а также защиты последующих элементов и протекания жидкой части цемента в подушку;
  4. Гидроизоляция обычно укладывается в 2-3 слоя. Можно использовать любой доступный рулонный материал, который без труда можно найти в любом строительном магазине;
  5. Утепление важно для сохранения геотермального тепла в помещениях с непостоянным режимом обогрева, а также для улучшения функционирования теплого пола. Как правило, применяют экструдированный пенополистирол с высоким процентом плотности;
  6. Непосредственно бетонная плита с предварительно уложенной арматурной сеткой. Именно она должна немного выступать из земли, чтобы снизить контакт стеновых материалов с грунтом.

Детальный план фундамента необходимо составить еще до начала подготовки участка под строительство. Это поможет не только минимизировать расходы, но и выбрать наиболее подходящие строительные материалы в зависимости от состояния почвы.

Расчет толщины

Планируемая толщина основания зависит от нескольких факторов. В первую очередь, необходимо определить разновидность плавающей плиты с необходимой степенью жесткости. В зависимости от расположения ребер жесткости выделяют два вида опор:

  • чашеобразная плита. Ребра жесткости направляются вверх, поэтому в конечном результате они похожи на балки ростверка, крепко закрепленные с главной конструкцией вертикально монтированной арматурой;
  • перевернутая чаша. В данном случае ребра жесткости направляются вниз. Это помогает немного приподнять плиту фундамента над грунтом, а также утеплить фундамент при помощи плиты УШП.

Помимо этого, при расчете толщины необходимо учитывать минимальное расстояние между арматурной сеткой, которая должна быть не менее 10 см по принятым стандартам. Защитный слой бетона при этом должен быть до 5 см, а верхняя опора до 7 см.

Минимальное значение толщины плитной опоры без ребер жесткости любого типа рассчитывается в зависимости от выбранного материала дома:

  • трёхэтажные сооружения из кирпича – от 40 см;
  • двухэтажный дом из дерева, газобетона или кирпича – 30-35 см;
  • каркасные постройки – 20-30 см;
  • хозяйственные помещения и двухкомнатные бытовки – 10-15 см.

Если в фундамент включены ребра жесткости, толщину центральной части необходимо снизить на 10-15 см. Это позволяет значительно увеличить запас несущей прочности, однако подобную конструкцию не рекомендуется использовать для строительства дома на песчаных и торфяных участках. Как правило, при возведении опорной плиты на нестабильных грунтах используется дополнительное укрепление основания за счет дополнительной подстилки или вертикальных дренов.

При строительстве дома на сложных типах почвы рекомендуется дождаться усадки фундамента на протяжении 8-12 месяцев.

Глубина залегания

При возведении плитного фундамента необходимо снять верхний дерновой слой минимум на 40 см. После этого подготовленный участок следует засыпать нерудным материалом с минимальным содержанием глины. Во время сооружения плитной опоры рекомендуется учитывать следующие моменты:

  1. Если в доме планируется постоянное отопление, можно использовать минимальный слой утеплителя, так как при обогреве помещения грунт под ней не успеет промерзнуть;
  2. При периодичном отоплении дома необходимо дополнительно уложить слой пенополистирола под плиту и отмостку. Это позволяет минимизировать риск пучения из-за перепадов температуры.

Обычно при удалении верхнего слоя грунта на 30-40 см, глубина залегания плитного фундамента составляет до 10-20 см. Чтобы дополнительно приподнять дом во избежание контакта стен с почвой, рекомендуется дополнительно сооружать кирпичный цоколь или монолитные балки под несущими стенами. Также не лишним будет обработать основание жидкой битумной мастикой. Она обеспечит гидроизоляцию поверхности.

Высота плиты над поверхностью

По действующим строительным нормативным документам плитный фундамент допустимо заглублять на любое расстояние, в зависимости от уровня грунтовых вод и состава почвы. Важно понимать, что чем выше расстояние плиты над поверхностью земли, тем ниже износ стеновых материалов.

Именно поэтому при строительстве домов из бруса и других деревянных сооружений применяются плиты с разным типом расположения ребер жесткости (чашеобразная или перевернутая чаша). Больше подробностей о постройке домов из бруса смотрите тут.

При расчете высоты плиты над поверхностью необходимо учитывать и структуру арматурной сетки. Для нижней арматурной конструкции рекомендуется приобретать прутья сечением не менее 8 мм.

Видео

Подробности о расчете толщины плитного фундамента смотрите на видео

Заключение

Плитный фундамент – универсальная конструкция, которая позволяет построить жилой дом даже в самых неблагоприятных условиях. Для увеличения надежности сооружения, а также увеличения срока годности стеновых материалов, необходимо соблюдать технологию монтажа, а также приобретать качественные материалы. Планирование фундамента еще до начала строительства позволяет не только сэкономить бюджет, но и продумать все важные моменты в зависимости от состояния почвы и климатических условий в регионе. Больше информации касательно постройки плитного фундамента смотрите здесь.

Монолитная плита | Бетонные фундаменты |

Проведя онлайн-расчет, Вы узнаете планируемую стоимость работ и количество необходимых материалов, а также сможете выбрать акционное предложение. Результаты доступны к отправке на Вашу электронную почту.

Монолитные плиты – правила выбора фундамента

Классическая монолитная плита – это основа (прообраз) всех современных фундаментов. Техника возведения считается одной из самых простых и финансово доступных. По сути, конструкция состоит из основания и, непосредственно, бетонной плиты. Однако нюансы все же существуют. А недобросовестные подрядчики умудряются совершать множество ошибок, что приводит к серьезным последствиям и проблемам для владельца объекта. В дополнение, нарушение нормативов СНиП строго контролируется законодательно.

Специфика закладки монолитов

Неопровержимым является тот факт, что любое строительство начинается со сбора аналитических данных, на основе которых, разрабатывается технический план и проектно-сметная документация. Предварительно перед закладкой фундамента, изучается состав почвы и особенности грунта. Обратите внимание, плиту запрещено заливать на склонах с перепадом горизонта более 20 см. Необходимо также учесть тип пола и расходы на его обустройство. В то время как сама плита является, практически идеальным черновым основанием, не требующемдополнительного утепления, изоляции и стяжки.

Различают несколько типов монолитов:

  • чаша – стандартная и перевернутая;
  • классический вариант;
  • с кессоном;
  • утепленная шведская.

На начальном этапе производится закладка основания фундамента, состоящего из песка или щебня (многие предпочитают комбинированный состав). Не стоит забывать о геотекстиле,выполняющем защитную и изоляционную функции. В зависимости от почвы может использоваться под бетонное основание. В некоторых случаях, его укладывают, непосредственно, на корневой грунт. Главное, что необходимо помнить всегда, — любые решения принимаются индивидуально – в выборочном порядке после проведения детального анализа участка и будущего объекта.

Дополнительная информация – важно знать

По сути плитный фундамент является монолитным железобетонным изделием. Создается на основе армированного каркаса и строительного раствора. На этапе проектирования необходимо также подобрать тип материалов и рассчитать расход. Стандартной считается арматура класса А3 (12-ая рифленая). Ячейки должны быть 200×200 с укладкой в два уровня (среднее). Бетонный раствор для заливки относится к категории тяжелых (В25 или В30 для объектов высотой не более 5 этажей). Изготавливается на основе цемента, песка и щебня (гравия). Классическим вариантом являются марки М 400 и М 500, в сочетании со средне- или крупнофракционным заполнителем.

Подрядчик может доставлять растворы в специализированных авто – цементовозах или изготавливать на стройплощадке, что считается более правильным и безопасным вариантом. Так как готовый бетон имеет ограниченный срок хранения и может терять свои свойства.

Важно также знать, что полный период созревания материала 28 суток. Однако, в зависимости от состава и скорости твердения, допускается выполнение последующих работ после 3-7дней от момента закладки.

Не менее актуальным является совет по изучению рынка. Предварительно перед обращением к строительной организации, изучите предложения. Это позволит сделать правильный выбор и сэкономить.

депозитов фонда «Лампа и чаша» в Ханаане на сайте JSTOR

Информация о журнале

Выходящий раз в два года журнал Israel Exploration Journal, рецензируемый журнал, издаваемый более полувека, служит крупным междисциплинарным научным форумом для текущих археологических, исторических, филологических и географических исследований Израиля и его окрестностей. Статьи охватывают широкий хронологический диапазон, от доисторических до исторических периодов. Основное внимание уделяется археологии Израиля, в статьях сообщается о текущих археологических раскопках, а также представлены и обсуждаются древние тексты, надписи и другие находки.Другие интересные темы включают библейскую археологию, историческую географию; Исследование свитков Мертвого моря; древние синагоги и церкви; гробницы и погребальные обычаи; флористический и фаунистический анализ; торговля и коммерция; металлургия; культовые места и храмы; и подводная археология.

Информация об издателе

Израильское исследовательское общество (IES) - это некоммерческая организация, целью которой является дальнейшее историческое, географическое и археологическое исследование Земли Израиля.На протяжении многих лет он организовал и спонсировал некоторые из самых важных археологических проектов, проводимых в стране. Он играет ключевую роль в археологических исследованиях, охватывающих все периоды от доисторических времен до периода Османской империи, координируя большую часть мультиинституциональных археологических исследований, проводимых израильскими и зарубежными археологическими экспедициями. Основные виды деятельности включают организацию раскопок, привлечение финансовой поддержки для археологических проектов и сотрудничество с израильскими и зарубежными учреждениями в области публикаций в рамках коллективных усилий по продвижению дела археологии.IES распространяет знания, полученные в ходе исследования Израиля, среди широкой публики в Израиле и за рубежом посредством ежегодных археологических конференций, встреч и конгрессов. Он публикует отчеты о раскопках и другие археологические тома, в том числе выходящий дважды в год журнал Israel Exploration Journal и выходящий два раза в год журнал на иврите Qadmoniot.

Перевернутая чаша Rossetti Inc. пересматривает конструкцию стадиона и иерархию рассадки гостей

Россетти Инк.Дизайн перевернутой чаши от Детройтской компании Rossetti Inc.

Несмотря на то, что десятки тысяч зрителей заполняют трибуны стадиона за каждое мероприятие, чтобы посмотреть вживую за любимые команды, две трети болельщиков предпочли бы смотреть игру из дома, чем лично, как показало исследование Mintel в 2015 году. Кроме того, по данным детройтской архитектурной компании Rossetti Inc., исследование студентов колледжей показало, что 43 процента респондентов заявили, что более удобные места соблазнят их посетить другую игру, 22 процента даже не смотрят игру, когда идут, а 13 процентов заявили, что интерактивный мобильный опыт повысит их вероятность перехода в игру.

Фирма, насчитывающая около 100 человек и специализирующаяся на дизайне стадионов и арен, хочет изменить стигму сидений с «кровотечением из носа» и оживить атмосферу стадиона, чтобы привлечь больше миллениалов и болельщиков на живые мероприятия благодаря дизайну перевернутой чаши. дебютировал в начале этого месяца.

Президенту Россетти Инк. Мэтту Россетти и его команде потребовалось семь лет исследований, разработок и технико-экономических обоснований, чтобы сформулировать перевернутую чашу. Вместо многоуровневых рядов сидений, постепенно уходящих все дальше и выше от игрового поля, образуя вогнутую кривую в разрезе, Россетти постепенно подталкивает верхние палубы вперед, так что зрители в носовых проходах начинают консольно перемещаться по нижним вестибюлям - аналогично ближнему вертикальная укладка некоторых театральных конструкций, но более экстремальная.Последующая форма перевернутой чаши также разделяет верхние залы, чтобы в каждом из них было от двух до трех рядов сидений, в результате чего, согласно веб-сайту фирмы, вверху были видны «просмотры качества вещания».

Баланс плит пола в вестибюле, обращенных в сторону от игрового поля, затем превращается в выступающие балконы, которые призваны предложить аудитории встать со своих мест, пообщаться, поделиться своим опытом в социальных сетях, а затем увидеть, как их сообщения становятся частью фона стадиона.

Россетти Инк. Дизайн перевернутой чаши улучшит обзор для зрителей, сидящих в верхних вестибюлях. Россетти Инк. В верхних вестибюлях есть два-три ряда сидячих мест, а затем просторные балконы для общения. Россетти Инк. В перевернутой чаше обширные залы будут предлагать возможности для общения, покупок и ужинов.

С несколькими рядами в вестибюле этот тип арен подходит для площадок в городских условиях, где площадь застройки невелика.Оптимальная вместимость конструкции перевернутой чаши в настоящее время составляет от 16 500 до 19 000 мест, что примерно соответствует размеру меньшей профессиональной баскетбольной или хоккейной арены, такой как Хьюстонский Тойота-центр в Техасе. (Стадионы НФЛ обычно вмещают от 50 000 до 100 000 человек.)

Rossetti Inc. утверждает, что концепция перевернутой чаши, по сравнению с традиционной конструкцией арены такой же вместимости, приведет к уменьшению занимаемой площади здания на 18 процентов; укороченный пролет крыши, уменьшающий тоннаж стали на 47 процентов; и в целом на 36 процентов меньший объем замкнутого пространства для обогрева и охлаждения.Учитывая, что строительство и обслуживание стадиона легко обходятся в сотни миллионов и миллиарды долларов, любой процент экономии означает значительные деньги.

Россетти Инк. Россетти Инк.

Как фирма, стоящая за стадионом Артура Эша в Нью-Йорке и Ford Field в Детройте, Rossetti Inc. также представляет экономическое обоснование использования перевернутой чаши в своей самоизданной электронной книге 2017 года, The Arena Revolution . Обычно у сидений с кровотечением из носа меньше продаж из-за меньшего количества удобств, а также из-за слабого взаимодействия с аудиторией, при этом их строительство обходится дороже.Располагая верхние ярусы для сидения буквально на вершине сцены, приближая зрителей на 50% к полю и превращая верхнюю чашу в пространство для общения, Rossetti Inc. считает, что «худшие места в доме становятся лучшими. ” Фактически, компания прогнозирует, что конфигурация перевернутой чаши увеличит доход от арены на 20–30 процентов. В настоящее время компания работает с несколькими конфиденциальными клиентами над концепцией перевернутой чаши.

«Это будет гораздо более увлекательно для аудитории и более возбуждающим для игроков», - говорит Россетти в рекламном видео компании для перевернутой чаши.«Мы создали развлечения будущего».

Wood Bowl Mortise или Tenon - что лучше?

Врезка или шип - вот вопрос при повороте или изготовлении деревянной чаши. Для одних нет предпочтения, для других - врезной или шип, а для других нет.

Вы установили заготовку дежи, начали вращать, и теперь пора решить, как прикрепить дежу к четырехкулачковому патрону.Пора принимать решение. Если, конечно, вы не поворачиваете деревянную чашу без патрона. Но в этой статье мы поговорим о патроне и о том, как прикрепить к нему патрон.

Так как же выбрать, что использовать, паз или шип?

Есть несколько факторов, на которые можно дать ответ. В этой статье мы рассмотрим эти факторы, и, надеюсь, вы сможете лучше понять, когда лучше всего использовать паз, а когда - шип.

Что такое врезка или шип

Прежде чем мы углубимся в этот непонятный вопрос, давайте проясним, что мы обсуждаем.Паз или шип - это два разных способа прикрепить деревянное дно чаши к четырехкулачковому патрону.

Обычно при повороте чаши сначала переворачивают нижние стороны и основание чаши, затем чашу переворачивают, а затем очищают и обрабатывают внутреннюю часть чаши.

Примеры соединений врезной или шиповидной формы

Термины «врезной шип» и «шип» - это традиционные термины в деревообработке, используемые для описания двух противоположных взаимоблокирующих соединений. Шип - это продолжение деревянного материала, а паз - это углубление в древесине.

С точки зрения деревообрабатывающих столярных изделий, шип конструируется и разрезается таким образом, чтобы плотно прилегать к пазу, и оба склеиваются или скрепляются друг с другом.

Для нашего использования нам понадобится только паз или шип, но не оба вместе. Дно чаши, независимо от того, имеет ли она углубление для паза или удлинитель шипа, будет прикреплено к четырехкулачковому патрону для дерева

Челюсти четырехкулачкового патрона сжимаются, чтобы удерживать шип, или расширяться, чтобы захватить паз.

Примеры врезного или шипового соединения с четырехкулачковым патроном
Как сделать паз

Процесс изготовления паза или шипа начинается с подгонки четырехкулачкового патрона к заготовке чаши.При выборе размера паза кулачки патрона должны закрываться, а паз должен быть немного больше, чтобы соответствовать патрону. При использовании шипа челюсти должны сжиматься на шипе, но не закрываться полностью.

Врезка с этикеткой с изображением четырехкулачкового патрона

Чтобы сделать врезку, необходимо очистить размер заготовки чаши. Прорезать паз можно с помощью отрезного инструмента, долота для чаши или комбинации инструментов, которые подходят вам лучше всего.

При форме углубления в пазе поднутрение типа «ласточкин хвост» необходимо формировать по внешнему краю.Косое долото, используемое по центру, отлично подходит для зачистки поднутрений под небольшим углом.

Для получения всех подробностей о том, как сделать отличную нишу для врезки, ознакомьтесь с этой статьей.

Как сделать шип

Когда размер патрона отмечен на дне заготовки чаши, материал вокруг шипа и до него удаляется. Я обычно удаляю этот материал с помощью долота для большой чаши.

Как только я доберусь до линии шипа, я замедлюсь и сделаю аккуратные, чистые надрезы, придавая квадратную форму деревянному цилиндру, выступающему из заготовки чаши.Я не могу остановиться на этом, потому что четырехкулачковый патрон плохо удерживает цилиндрический шип.

Шип с маркировкой с изображением четырехкулачкового патрона

Я использую канавку шпинделя, чтобы повернуть слегка наклонную поднутрение в шипе чаши. Начиная с края цилиндра с шипом, я делаю небольшой надрез внутрь, пока не дойду до заплечика с шипом. Говоря об этом плече, он также должен быть ровным и гладким, чтобы идеально подходить к патрону.

Чтобы узнать обо всех тонкостях создания идеального шипа деревянной чаши, прочтите эту статью полностью.И что бы вы ни делали, не делайте таких шипов!

Personal Preference

Хорошо, так что вернемся к вопросу, паз или шип?

К чему все морализаторы вокруг дна заготовки чаши? Что ж, это отличный вопрос. Думаю, для некоторых это становится обычным способом делать что-то.

Все мы знаем, что происходит, когда некоторые люди предпочитают одно другому. По какой-то причине они чувствуют себя обязанными отстаивать свою позицию любой ценой.

Споры давние и легендарные.Форд против Шеви. Bud Light против Miller Lite. Apple против Microsoft. Кока-кола против Пепси. Демократы против республиканцев. John Deere против International. А теперь мы добавим Mortise против Tenon. LOL

Делайте то, что работает

Теперь я должен сказать, что большую часть времени предпочитаю использовать шип. Однако я не из тех, кто придерживается принципа «только шип». Иногда я делаю пазы, но обычно я предпочитаю использовать шипы. Думаю, вы поймете почему, когда продолжите читать.

Вместо того, чтобы использовать односторонний подход при принятии решения о том, какое соединение сделать для дна чаши, подумайте, что имеет наибольший смысл для каждой чаши.

Легко начать делать только пазы или шипы и искренне не рассматривать альтернативу. Лучше всего определить, что лучше всего - паз или шип для каждой конкретной чаши, которую вы поворачиваете.

Преимущества врезки

Одним из преимуществ создания врезной углубленной области является простота и скорость. Повернуть углубленную область относительно просто и несложно.

Для создания паза необходимо удалить небольшое количество отходов, только сам участок паза.Сделайте надрезы, чтобы устранить эту область, с помощью отрезного инструмента и долбления чаши.

Если конкретная заготовка дежи тонкая, хорошо подойдет паз, так как материал вокруг дна не тратится. Пластины, особенно хорошо работают с врезным соединением.

Врезки отлично подходят для новичков, которые только учатся соединять деревянный патрон с токарным станком. Процесс изготовления паза выполняется быстро и просто.

Еще одно преимущество врезки в том, что ее легко снять и позже снова прикрепить к патрону.Простая повторная установка может быть плюсом для нанесения финишной отделки и отсутствия необходимости связывать токарный станок для других проектов.

Производство многих деревянных чаш можно выполнять быстрее с использованием пазов по сравнению с шипами. Шипы обычно необходимо удалять позже, что добавляет этап производства.

Кроме того, углубление паза - отличное место, где можно скрыть сюрприз для любителя деревянной чаши. Декоративные линии могут быть повернуты, узоры, цвета, точение по дереву или даже вставки могут быть покрыты эпоксидной смолой в области паза в качестве визуального удовольствия.

Врезка Недостатки

Врезка по самой своей природе требует наличия места внутри толщины стенки чаши. Из-за этого вторжения окончательная толщина чаши обычно не может быть очень тонкой.

Еще одним большим недостатком является то, что паз не облегчает формирование окончательной ножки чаши. Большая утопленная область определяет окончательный дизайн стопы и усложняет внесение изменений.

Если дно конкретной чаши узкое, а количество древесины вокруг паза тонкое, зажимной патрон может оказывать слишком большое давление на окружающую древесину.Когда вокруг паза недостаточно древесины, чтобы выдержать давление четырехкулачкового патрона, часть паза на боковой стенке, скорее всего, выйдет из строя.

Мое личное возражение против паза - это видимость. При переворачивании чаши с пазом сразу становится очевидным осуществление процесса токарной обработки древесины.

Я действительно предпочитаю немного загадочности для тех, кто не работает по дереву, когда они исследуют деревянную чашу. Намного приятнее, когда кто-то спрашивает, как было изготовлено изделие.

Я думаю, что врезной круг делает чашу незавершенной.Но опять же, это только мое предпочтение.

Преимущества шипа

Шип можно повернуть на заготовке дежи и создать надежное, стабильное соединение практически для любой дежи. Узкие чаши с меньшим основанием хорошо подходят для поворота с помощью шипа.

Тонкостенные чаши легче поворачивать шипами, чем пазами, потому что шип не влияет на общую толщину стенки. Шип - это расширение базы, а не вторжение.

Шипы могут быть изначально созданы больше, чем необходимо для поддержки процесса токарной обработки, а затем перевернуты в зажимном патроне и повернуты вниз для получения гораздо меньшего профиля.

Кроме того, из-за простоты последующего изменения шипы могут быть изменены, чтобы соответствовать практически любому необходимому дизайну или окончательному виду. Часть шипа, захваченная деревянным патроном, также может быть включена в окончательное основание.

Зубчатый шип, удаленный для ножки меньшего размера

Зубчатый шип чаши позволяет обнажить всю площадь дна чаши как для визуализации окончательной формы, так и для точения. Последнюю ножку чаши можно повернуть, сохранив шиповидный сустав. Позже шип может быть удален из области ножки чаши.

Обратный зажим и изменение формы шипа после того, как внутренняя часть чаши будет завершена, может быть полным. Другими словами, весь шип может исчезнуть, а область зашлифовать, не обнаружив четкого соединения между дежой и токарным станком. Тайна токарного соединения - это то, что мне больше всего нравится в использовании шипа.

Шип Недостатки

Иногда, если древесина слишком сухая и хрупкая, шип может сломаться. Проигрыш шипа случился со мной всего пару раз с очень сухой древесиной ореха пекан.

При повороте деревянной дежи с боковыми волокнами волокна могут совпадать с основанием шипа, что увеличивает вероятность расслоения. Опять же, это случалось всего пару раз с очень сухой древесиной.

Чтобы предотвратить отлом шипа, снимая чашу с патрона, я нанесу небольшую полоску очень тонкого клея СА вокруг основания шипа. CA помогает, впитывая древесные волокна и склеивая их вместе.

Если конкретный кусок дерева уже тонкий, удаление отходов и формирование шипа сделает его тоньше.Удаление шипа может привести к потере кучи материала.

Еще один недостаток шипа - его необходимо удалить. Процесс удаления занимает немного времени, не много, но немного. Есть несколько способов удалить шип, но все они требуют немного больше времени по сравнению с пазом.

№№

Если повернуть паз или шип в нежной заболони вдоль внешней стороны определенного куска древесины, соединение может быть нарушено. Конечно, это зависит от других факторов, таких как вид и степень сухости, но в целом лучше отказаться от нежной мягкой заболони для паза или шипа.

Еще одна вещь, о которой следует помнить, - это чаши с точеными краями. Заготовку дежи с торцевым стеклом никогда не следует крепить пазом. Внешнее давление со стороны четырехкулачкового патрона расширит и сломает бланк по линиям волокон, что приведет к неплотной посадке лучшего и летающего стакана в худшем случае.

Сравнительная таблица для врезки или шипа
Вывод для врезки или шипа

И паз, и шип имеют свои места в токарной обработке деревянной чаши. Нет необходимости использовать только одно патронное соединение поверх другого; оба имеют ценность в разное время.

Теперь, когда мы рассмотрели многие преимущества и недостатки, что вы думаете? Вы в настоящее время используете только одно вместо другого или используете оба? Пожалуйста, поделитесь своими предпочтениями по подключению деревянной чаши в комментарии ниже.


Приспособление для заглушки чаши важно. Ознакомьтесь с этими статьями сейчас:
• ВРЕЗ ДЛЯ ДЕРЕВЯННОЙ ЧАШИ - СДЕЛАЙТЕ ЭТО ПРАВИЛЬНО
• ДЕРЕВЯННАЯ ПЛИТА - НИКОГДА НЕ ДЕЛАЙТЕ ЭТО - 8 ВЕЩЕЙ
• ДЕРЕВЯННАЯ ЧАША ХУДШЕЙ ФОРМЫ 5 ТЕНОНОВ (НОЖКА, ВИНТ, КРЕПЛЕНИЕ)
• ТЕНОНОВАЯ ЧАША - ТЕНОН 3 ЛЕГКИХ СПОСОБА
• ТЕНОН ДЛЯ ЧАШЕК - СОЗДАЙТЕ ИДЕАЛЬНУЮ БЕЗОПАСНУЮ ДЕРЕВЯННУЮ НОЖКУ ДЛЯ МИСК


Happy Turning,
Kent

Люди серьезно разошлись во мнениях относительно того, перевёрнуты ли эти тарелки и миски или нет

стол

количество белых тарелок и мисок, разбросанных вокруг друг друга, становится вирусным, потому что никто не может решить, перевернуты они или перевернуты.

Первая фотография изначально появилась в социальных сетях с подписью: «Посмотрите на тарелки на картинке. Все они перевернуты. Однако есть несколько, которые не перевернуты, и как только вы их опознаете, все тарелки будут перевернуты! "

Взгляните. Тарелки и миски переворачиваются с одной стороны на другую? Вы продаете их в перевернутом или правильном виде? Вы видите смесь?


Если вы видите номера только с одной стороны, попробуйте взглянуть на это фото.Здесь вы, вероятно, увидите одну половину в одну сторону, а другую половину в другую.

Так что же правда? Тарелки вверх ногами или вверх ногами? Или есть смешение одних верхних и нижних?

Фотография была популярна на странице оптических иллюзий Reddit, где один пользователь полагает, что все они расположены правильно.

"Совершенно уверен, что это просто связано с тем, как ваш мозг делает предположения на основе освещения, тени можно интерпретировать как отступы или выпуклые участки, а на изображении без точек отсчета вы не можете определить глубину чего-либо. иначе ", - написал MCXI, пользователь Reddit.

«Переворот, вероятно, связан с тем, что нам говорят, что они перевернуты, но обычно все происходит правильно, поэтому, как только мозг убежден, что это так, он тоже прилипает», - продолжили они. «Это всего лишь предположение».

Однако пользователь fluffy_dogs серьезно запутался. «Если вы перевернете изображение вверх ногами, вы можете увидеть, как оно перевернуто», - писали они. «Пока вы не найдете тарелку, которая не переворачивается вверх ногами.

Хорошая новость в том, что человек, первым разместивший изображение в социальных сетях, поделился правильным ответом.Они также использовали свою оптическую иллюзию, чтобы убедить нас во всем, что мы видим.

«Когда я изначально сделал этот снимок и разместил его с неправильной подписью, что все пластины перевернуты, я был удивлен огромным вниманием, которое оно привлекло», - написал плакат.

«Тот факт, что тысячи комментариев к репостам показали, что большинство людей действительно считало, что все таблички перевернуты, показывает, насколько легко людей можно обмануть, увидев несуществующую иллюзию, основанную на простом предположении», - продолжал плакат.«Помните об этом, прежде чем сразу же поверить всему, что вы видите в социальных сетях».

Итак, правильный ответ: все они расположены правой стороной вверх.

через Imgur

Из статей вашего сайта

Статьи по теме в Интернете

Тональное Сладкое Тесто - Рецепт

1 ст. или 1 уп. дрожжи
1 ч. сахар
1/2 гр. теплая вода
1/2 гр. молоко
1 яйцо
1/2 сливочного масла
1/4 гр. сахар
1 ч.соль
3-4 гр. хлебная мука

Развести дрожжи в воде и 1 чайной ложке сахара. Нагреть молоко и масло, влить в миску, всыпать сахар. Остудить до тепла. Добавьте 1 стакан муки, чтобы получилось жидкое тесто. Вбить яйцо, всыпать соль и еще стакан муки; бить хорошо. Добавьте дрожжевую смесь и оставшуюся муку, чтобы получилось мягкое тесто. Слегка вымесить и выложить в смазанную маслом миску. Накройте крышкой и дайте подняться, пока не увеличится вдвое, около 2 часов. Теплое место без сквозняков ускоряет подъем. Взбейте и дайте постоять 1 минуту на тестовой доске.Накрыть перевернутой миской. Затем сделайте желаемые сладкие булочки или пирожные.

ОБЫЧНАЯ Глазурь:

1 ст. топленое масло
1 1/2 гр. сахарная пудра
1 ч. ваниль
2 ст. молоко

Сделайте густую пасту и слегка намажьте ее на теплые булочки.

БУЛОЧКИ С ИЗЮМОМ С ЦИННАМОМ:

4 ст. сливочное масло топленое
4 ст. сахар
1/2 гр. изюм
1 ч. корица

Раскатайте тесто для основы в продолговатый кусок толщиной 1/2 дюйма. Смажьте растопленным сливочным маслом, посыпьте сахаром, корицей и изюмом.Скатайте, как рулет из желе, и нарежьте кусочками размером 1 дюйм. Положите в смазанную маслом сковороду, накройте крышкой и дайте подняться, пока не увеличится вдвое, примерно 2 часа. Выпекайте при 350 градусах примерно 25 минут. Ледяные вершины еще теплые с простой глазурью.

МЕДОВЫЕ БУЛОЧКИ:

1/4 c. Топленого масла
1 c. Орехов пекан
1/4 c. Меда

Смазать жиром 2 формы для выпечки (9 дюймов) или 1 форму (9 x 13 дюймов). Облейте растопленное масло и мед на дно сковороды. Посыпьте медом орехи пекан. Используя сладкое тесто для основы, раскатайте в прямоугольник толщиной 1/2 дюйма и намазать сливочным маслом, корицей и сахаром, как и для булочек с корицей и изюмом.Дать подняться, пока не увеличится вдвое. Выпекать при 350 градусах 25 минут. Дайте настояться в кастрюле 5 минут, а затем переверните на противень.

ЗАПЛЕЧЕННАЯ ФРУКТОВАЯ КЛЕТА:

1 рецепт сладкого теста для основы (растопить и сбрызнуть 2 ст. Л. Масла фруктами

Из получится 2 косы.

Разделите тесто и раскатайте в прямоугольник толщиной 1/4 дюйма. Разложите фрукты в средней трети. Нарежьте полоски толщиной 1 дюйм до начинки и оплетите ее. Положите на смазанный маслом противень. Накройте крышкой и дайте подняться, пока не увеличится вдвое, примерно 2 часа.Выпекать при 350 градусах 20 минут. Лед с простой глазурью, пока он теплый.

1. Вареные, подслащенные и протертые абрикосы или персики, а также их пюре могут быть хорошими начинками.

2. Также хорошо подойдет вареный чернослив, протертый с 2 ​​столовыми ложками лимонного сока, 1/4 стакана сахара и небольшой тертой цедрой лимона.

3. Можно использовать консервированные начинки для пирогов, яблоки (нарезанные), вишни или черники.

Перевернутая поверхность Дженни. Дефектной марки не видели с 1918 года. :: WRAL.com

Джеймс Бэррон, New York Times

Когда звонит телефон некоммерческого филателистического фонда на Манхэттене, иногда звонящий заявляет, что имеет редкую печать, и хочет, чтобы фонд подтвердил ее подлинность.

В эпоху Интернета люди в фонде могут попросить на мобильный телефон фотографию марки, о которой идет речь. Обычно кто-то из фонда перезванивает и говорит что-то вроде: «Извините, ваша печать не такая, как вы думаете. В этом нет ничего особенного.

Но их внимание привлек недавний звонок из Иллинойса. Человек по телефону сказал, что у него одна из самых известных марок в мире - перевернутая Дженни с - ой - самолетом вверх ногами. Когда мужчина прислал фотографию на мобильный телефон, куратор фонда Льюис Кауфман заподозрил, что марка - это перевернутая Дженни, которая исчезла из поля зрения вскоре после того, как была напечатана в 1918 году.Всего существует 100 марок перевернутой Дженни. Кауфман подозревал, что это был номер 49, один из двух, которые остались пропавшими без вести.

Он передал фотографию своему боссу Ларри Лайонсу и сказал: «Я думаю, что это может быть подлинная фотография. Тебе следует перезвонить этому парню.

Звонил

Лайонс, исполнительный директор фонда. Мужчина из Иллинойса сказал, что марка хранилась в его семье на протяжении нескольких поколений, большую часть времени в той или иной сейфовой ячейке.

Для таких экспертов, как Лион, № 49 был необычайно ценной находкой.Он был в первозданном состоянии. У него никогда не было прорезиненной петли, прикрепленной к задней части, для установки в альбом для марок. Его никогда не перерезали и не перфорировали, как в случае с перевернутой Дженни после кражи. Его никогда не всасывал пылесос, как другой. Его никогда не вкладывали в медальон, в отличие от другого, в подарок жене владельца.

Более того, он никогда не был перепродан, хотя Лайонс подозревает, что этот человек рассматривает возможность его продажи.

Итак, в течение 100 лет номер 49 оставался вне поля зрения, если использовать выражение, которое появилось только спустя десятилетия после того, как Дженни захватили воображение публики.В книге 1986 года, в которой отслеживалась каждая из 100 Дженни, под номером 49 была такая запись: «Нет записи». Номер 49 был черной дырой на веб-сайте Дженни, созданном Siegel Auction Galleries, манхэттенской фирмой, которая за эти годы продала много Дженни.

Лайонс сказал, что 91-летний отец этого человека из Иллинойса был коллекционером марок, но марка пришла со стороны его матери. Двоюродный дедушка, по-видимому, купил его после того, как лист 100 был разорван, а после того, как двоюродный дедушка умер, двоюродная бабушка оставила его матери мужчины в 1930-х годах.

«Все эти годы он провел в банковских хранилищах, что было хорошо для марки», - сказал он. Лайонс сказал, что человек, который попросил не называть его имени, не смог объяснить, почему его отец никогда не помещал его в альбом вместе с другими марками.

Перевернутые Дженни - не самые дорогие марки в мире - это название принадлежит пурпурной марке за 1 цент из Британской Гвианы, единственная из которых была продана за 9,5 миллионов долларов в 2014 году. Но Дженни может быть дорогой. Номер 58, проданный за 1,35 миллиона долларов в мае 2016 года, сообщает сайт Siegel.Три, у которых были небольшие недостатки, с тех пор перешли из рук в руки за гораздо меньшие деньги: № 79 за 299 000 долларов и № 28 за 389 000 долларов, оба в феврале прошлого года, и № 76 за 295 000 долларов в мае прошлого года.

№ 76 был украден на выставке марок в Норфолке, штат Вирджиния, в 1955 году. Это был один из четырех кварталов, принадлежавший дочери одного из основателей Dow Jones & Co. и кто разделил их на отдельные марки, остается загадкой. Никого не арестовывали.Из четырех пропавших без вести остался только один, № 66.

История №

№ 49, как и история № 66, началась, когда никто в правительственной типографии в Вашингтоне не заметил проблемы с самолетами перевернутыми на одном листе из 100 марок среди тысяч, напечатанных в мае 1918 года. Клерк по имени Уильям Роби заметил это, когда во время обеденного перерыва пошел в почтовое отделение Вашингтона вскоре после того, как стали доступны марки биплана. Клерк протянул ему лист перевернутой Дженни.

Он заплатил 24 доллара, номинал 100 марок. Он знал, что у него было. Он покинул почтовое отделение так быстро, как только мог, и отказал почтовым инспекторам, которые приходили его искать, пытаясь вернуть то, что, по мнению их боссов, было ляпом.

Вскоре он получил прибыль в размере 14 976 долларов, продав лист из 100 марок за 15 000 долларов, которых было достаточно, чтобы купить новую машину, которую он проехал через заднюю стену гаража, в котором находился новый дом. По крайней мере, так гласит история.

Дилеру он продал их, чтобы быстро перепродать, за 20 000 долларов, но не раньше, чем написал маленькие числа на обратной стороне каждой марки.Цифра «49» была видна на марке на фотографии мобильного телефона.

«Владелец даже боялся обращаться с ним», - сказал Лайонс. «Он попросил меня прийти и забрать его. Я сказал: «Положите его в конверт FedEx и отправьте мне». Он сказал: «Я этого не делаю» ».

Он также не будет планировать поездку в Нью-Йорк, сказал Лайонс. Итак, Лайонс улетел в Чикаго.

Он сопровождал владельца в банк, где марка лежала в сейфе в сейфе Мослера. Это было подходящее совпадение: Гюстав Мослер, который был президентом Американского филателистического общества с 1929 по 1931 год, был членом семьи компании по производству сейфов.

«Он сказал:« Выньте это », - сказал Лайонс. «Именно тогда я понял, что это было. У меня была с собой большая лупа, и цвета были такими свежими. А потом я перевернул его, увидел 49 и получил «Джекпот».

Подробнее об этом

Отсутствие, люминесцентный от Валери Мартинес

Я

Арка перевернутая: белый пион

и тычинки желтые.Центр

тела. Представляет.

Кто отсутствует.

Пальцы во рту - память.

Стрекоза такая синяя в голове.

Оранжевый, как огонь, в теле.

Крылья, прозрачность. Исчезающие руки.

Пространство, в котором он был. Ореол.

Пространство он есть, она была.

И наоборот.

Определяет летающего дракона.

Радужный там, где он был.

Эхо окрашенных крыльев.

II

Нагрейте в центре.

Тепло там, где она была.

Отсутствие страсти

где туловище

не пойдет. Нет пути

через то, что занято.

Космос.

III

Падает в изящную арку, видит

собственная душа.Труп как святыня,

вогнутость.

Такой белый. Говорит белая плоть

и никакого духа.

И касаясь мертвых.

И трогательно то, чего нет.

IV

В наших расчетах: факт

при отсутствии материи. Невидимая рухнувшая звезда.

Если нужно, черная дыра .Таким образом сообщение черноты

четко обозначая координаты небытия.

В

Помнит паломничество

к освещенной стене.

И лицо Христа

было сказано, чтобы появиться.

Лицо Бога. Кто это видит?

Ребенок пытается, пытается.

Говорит ребенку

(и это соединение)

идти к вере ,

пройти через отсутствие ,

путь к вере .

VI

(Не веря. Не видя

и не веря. Все песнопения

в атмосферу, пробелы.)

VII

Взрывается, и ничего не происходит.

Сначала светится, затем тускнеет до черного.

Дыра, в которой был свет.

Звезда отсутствует, перфорация есть.

И память о свете, ореол.

Ангелы, которые ходят среди.

Кажущаяся тьма вокруг головы.

VIII

Падение вялое. Любовника нет.

IX

Моя сладкая - мили , ночь .

Дорогая, мои ногти несут свою половину -

луны наполовину исчезли сколько времени ?

Дом . Настоящая любовь моя .

Помещения опустели . С привидениями .

Призрак, ты пришел сюда, тело .


х

И я вижу ее, поклонница,

в синем халате, кусая ногти -

думает это правда , это правда ,

кто-то был свидетелем чудес ,

кто-то видел все это .

XI

И рты. Намотка баса.

Захват параболы рта, воздух.

Буйство тела рыбы в воздухе.

Отсутствие воды, наличие ...

Открой рот. Его пальцы входят.

Жабры ничего не открывают.

Стрекоза такая синяя в голове.

На красных крыльях исчез.

Пой, пой, пойду, пойду.

XII

Из всех нежностей в конце был букет из

. дикие орхидеи постоянный ритуал мытье переворачивание

тела так очищены руками любовника до борьбы

для дыхания затрудненное дыхание и снижение температуры тела

церемония и, как египтяне, вся подготовка, затем

появляющееся присутствие появление отсутствия украшения

артефакты в гробницах, где легкие сжимаются от страха

это все есть, но дух говорит до свидания ты ушел это

трудно сказать вам должно быть.

XIII

Теоретически все должно быть видно

как отрицательное пространство. А потом задача

недоверия, взялась за дело. Есть лимиты

пяти, смертным чувствам. Нет ограничений

вне.

Они сказали.

XIV

Воссоединены через оккупированные

космос.Его пальцы на моих губах.

Взрыв черного в открывшемся

рот. Пять пальцев в сторону

перфорация, от темного

волосы. В пустоту, в сторону

присутствие там.

.
