Мелкозаглубленный фундамент

Пучинистые грунты считаются проблемными. Они меняют свой объем в зависимости от температуры и сезона, поэтому возведение дома на них представляет определенные трудности. Главное — построить такое основание, которое бы не деформировалось силами пучения и при этом было не слишком дорогим. Такой вариант есть — это мелкозаглубленный фундамент.

Какие грунты относятся к пучинистым

К пучинистым относятся те грунты, которые впитывают воду, а при промерзании увеличиваются в объеме, ведь, как известно, плотность льда меньше, чем плотность воды. Такие почвы могут двигаться даже в течение суток.

Пучинистые грунты — это:

• суглинок,
• глина,
• мелкие и пылеватые песчаные,
• пылеватые супесчаные,
• крупнообломочные с заполнителем из мелких частиц меньше 0,1 мм, занимающем более 30% объема.

Такое изменение объемов грунта может вызвать повреждения фундаментов и других конструкций.

Поэтому возведение фундамента на пучинистом грунте имеет свои особенности и сложности.

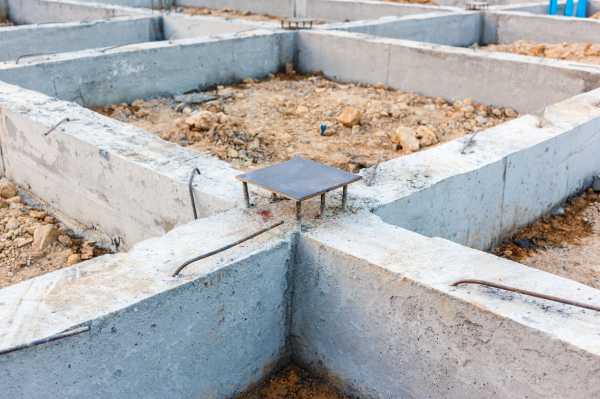

Мелкозаглубленный ленточный фундамент

Важный плюс мелкозаглубленного ленточного фундамента — его универсальность. На нем можно возвести самые разные строения, можно сделать мелкозаглубленный фундамент для дома, бани, гаража, беседки, пристройки.

Мелкий тип основания хорошо подходит для пучинистых почв, обеспечивает устойчивость здания. Мелкозаглубленная армированная монолитная лента обладает достаточной прочностью.

Его устройство экономичнее, чем использование других мер противодействия пучению: замене глинистого или суглинистого грунта до точки промерзания на песок или использование свай, хотя часто ленту комбинируют с буронабивными сваями.

Важно! На пучинистом грунте мелкозаглубленный фундамент делают монолитным. Сборный вариант из-за подвижности почвы не рекомендуется.

Расчет МЗЛФ

Перед тем, как делать фундамент своими руками, необходимо рассчитать количество бетона. Его масса вычисляется из геометрических размеров основания и плотности бетона. Для определения объема фундамента необходимо взять длину будущей фундаментной ленты, которая равна периметру здания плюс длина всех внутренних несущих стен, умножить ее на высоту и ширину ленты в метрах. Лента находится по периметру здания, а также под внутренними несущими стенами. Высоту ленты делают около 40 см.

Плотность бетона зависит от марки. Из этой величины вычитается объем арматуры — получают объем бетона. Масса фундамента получается умножением его объема на плотность.

Подготовка площадки и песчаной подушки

Далее размеры основания выносятся на местность. Отмечаются его контуры при помощи шнура, натянутого на колышки. Чтобы построить ровный прямоугольник, сравнивают его диагонали: они должны быть одинаковой длины.

Следующий этап — подготовка площадки. Ее расчищают от мусора, снимают плодородный слой почвы на месте будущей ленты, копают траншеи нужной глубины — от 50 до 70 см, 20 см из них займет песочная подушка. Затем боковые откосы траншеи выстилают гидроизолирующим материалом: специальной пленкой или обычным толем. Далее насыпают песчаную подушку из нескольких слоев толщиной по 20-30 см. Каждый слой тщательно утрамбовывают.

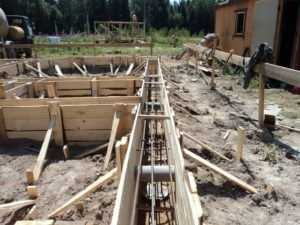

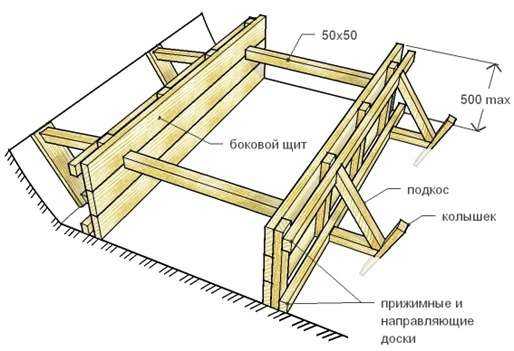

Опалубка

Опалубку для МЗЛФ делают обычно из обрезной доски. Важно прочно скрепить доски между собой, чтобы опалубка не развалилась под давлением бетона. Как делается опалубка и скрепляются между собой доски, показано на рисунке.

После установки опалубки в нее укладывают гидроизолирующий материал.

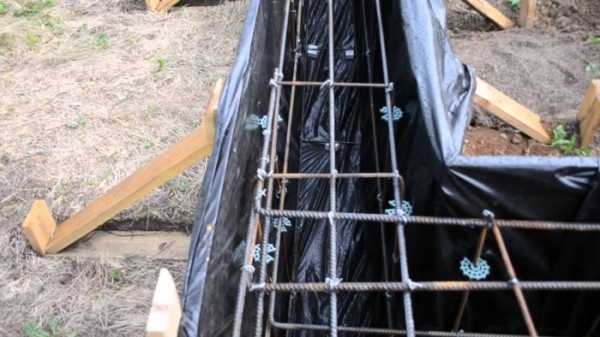

Армирование

Армирование — очень важный этап создания фундамента, именно арматура отвечает за его прочность. Для мелкозаглубленного фундамента на пучинистом грунте используют стальные прутки D12-D16, которые располагают вдоль и поперек ленты, связывая вязальной проволокой. Каркас для МЗЛФ представляет собой два армирующих пояса, в каждом из которых по 5 прутков и поперечные перемычки между ними.

Важно! Нельзя для соединения частей арматурного каркаса применять сварку. Сварной шов — это место, неустойчивое к коррозии, кроме того, после нагревания металл становится более хрупким. Позже в этом месте может возникнуть трещина. Сваривать можно только арматуру с маркировкой «С».

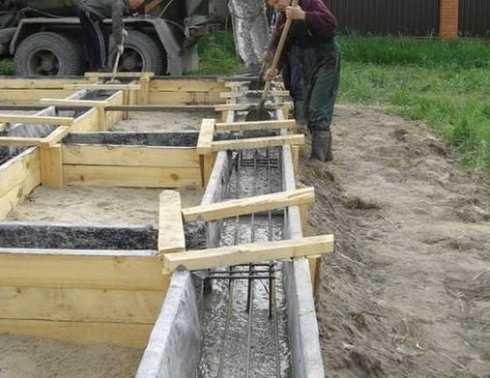

Бетон

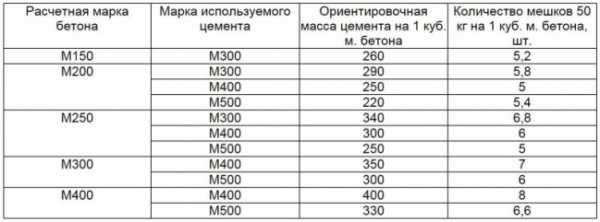

Обычно для мелкозаглубленных фундаментов частных домов используют бетон марки М200. Для каркасного дома этого будет достаточно, но для более тяжелой конструкции следует взять марку бетона от М250. Для строительства на сильно пучинистом грунте используют бетон марки М350.

Можно купить готовый (товарный) бетон, а можно приготовить его самостоятельно. В таблице приведены пропорции цемента и песка для разных марок бетона.

Для правильного бетонирования нужно иметь в виду следующее:

1. Нельзя сбрасывать бетон с высоты более 0,5 м.
2. Лучше бетонировать весь мелкозаглубленный фундамент за один прием (за один день с перерывом не больше 2 часов).
3. Обязательно уплотняют бетон. Для этого применяют вибратор или делают это вручную.

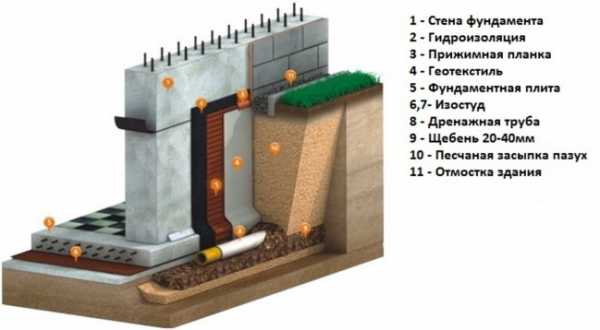

Дренаж

Дренаж отводит влагу из почвы, вследствие чего пучение уменьшается. Перфорированные дренажные трубы прокладывают по всему периметру подошвы фундамента. Для этого выкапывают траншею глубиной до песчаной подушки под мелкозаглубленный фундамент, кладут в нее обернутые геотекстилем трубы и засыпают траншею щебнем. Сверху делают отмостку.

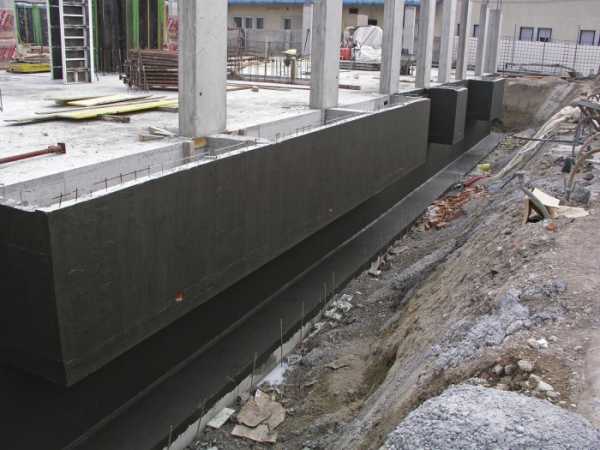

Гидроизоляция

Гидроизоляция фундамента на пучинистом грунте увеличивает его срок службы и уменьшает влияние сил пучения. Для гидроизоляции используют обмазочные материалы, такие как битум, рулонные, например, рубероид или более современные варианты. Также существует объемная гидроизоляция фундамента — она предусматривает обработку проникающими растворами, которые меняют молекулярную структуру бетона и не пропускают в него воду. Обмазочная гидроизоляция самая дешевая, но самая недолговечная, поэтому чаще на фундамент своими руками наклеивают или наплавляют рулонные материалы.

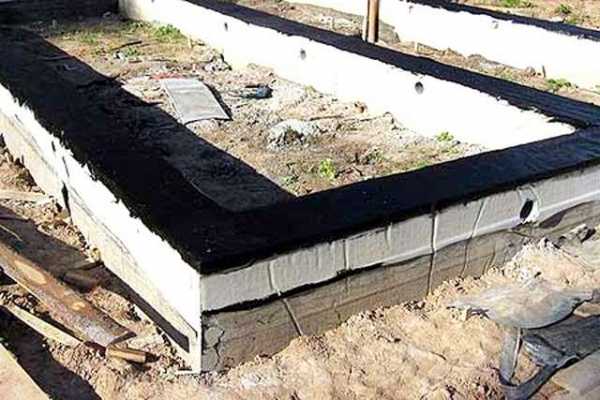

Распространенный вариант — приклеивание рубероида на горячую мастику.

Важно! Листы рубероида обязательно приклеивают внахлест. Швы дополнительно промазывают мастикой.

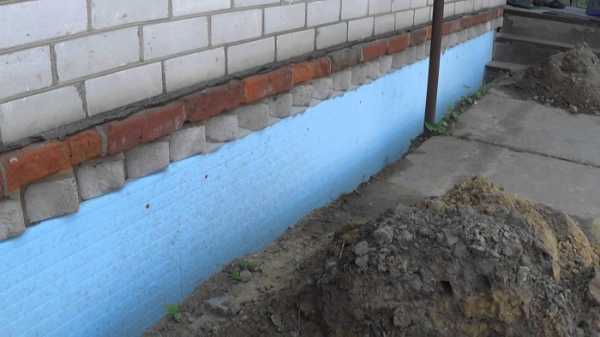

Утепление мелкозаглубленного ленточного фундамента

Фундамент на глинистой почве обязательно нужно утеплять. Слой утеплителя выполняет и гидроизолирующую функцию, кроме того, он защищает фундамент от воздействия пучения грунта, не давая почве под зданием промерзать. Для этого основание утепляют снаружи, а также сооружают утепленную отмостку.

В качестве утеплителя используют

• пенопласт,
• экструдированный пенополистирол (пеноплекс),
• жидкий полиуретан.

Последний метод требует работы специалистов или покупки дорогостоящего оборудования, поэтому для утепления своими руками используют первые два материала. Технология их применения практически не отличается.

Важно! Не всякая марка пенопласта подходит для утепления мелкозаглубленного фундамента. Для этого можно использовать только плотный пенопласт, специально предназначенный для утепления фундамента — марки ПСБ-35 или ПСБ-50.

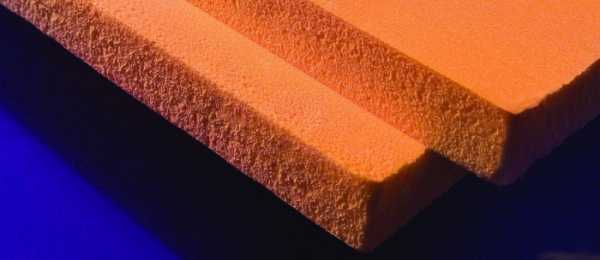

Пенополистирол (пеноплекс) — это более современная теплоизоляция, материал, устойчивый к сжатию, не пропускающий воду, экологически чистый. Он несколько дороже, чем пенопласт.

Внимание! Утепление и противодействие пучению будет еще более эффективным, если расположить горизонтальный слой утеплителя на уровне подошвы фундамента. Самый эффективный способ — сочетание утепления экструдированным пенополистиролом отмостки на уровне подошвы и самого фундамента до начала стен (минимум на метр от подошвы). Утепление только подземной части неэффективно. Если у дома есть цоколь, его тоже теплоизолируют.

Проложив горизонтальный слой утеплителя, сверху насыпают подушку из песка и гравия: сначала слой песка, а затем вдвое меньший слой гравия. Сверху делают отмостку, бетонную или из других водонепроницаемых материалов.

Если дом неотапливаемый, то пеноплекс закладывают под подошву фундамента по всему периметру. Если у дома есть неотапливаемые части, например, веранда, пристройка, гараж, то, чтобы их не оторвало силами пучения от дома, под их фундаментом также прокладывают пеноплекс.

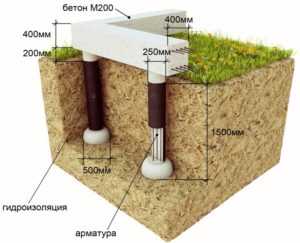

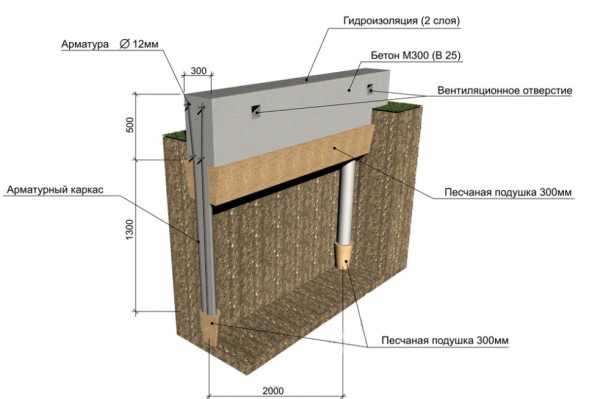

Мелкозаглубленный ленточный фундамент на буронабивных сваях

Этот вид основания состоит из буронабивных свай и монолитной железобетонной ленты.

Такой фундамент своими руками можно сделать на пучинистыхи  рыхлых грунтах, так как сваи проходят их насквозь, опираясь на более плотные слои с лучшей несущей способностью. Оправдано возведение мелкозаглубленного буронабивного фундамента и при высоком уровне грунтовых вод.

Для определения глубины скважин вкручивают пробную винтовую сваю, определяя таким образом, как глубоко находится несущий слой. Далее бурят скважины, в которые опускают трубы из асбестоцемента, ПВХ или свернутые в трубки полиэтилен или рубероид. В трубы помещают арматуру, так, чтобы она выступала примерно на 40 см, и заливают бетон. После застывания свай действуют так же, как в случае обычного МЗЛФ, при армировании ленты связывают выступающие части арматуры свай с каркасом ленты.

Морозное пучение грунта представляет проблему при проектировании и возведении домов, особенно при строительстве фундамента. Однако, если правильно выбрать тип основания и принять меры для противодействия пучению, можно снизить влияние пучения на фундамент практически до нуля.

bouw.ru

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Одной из разновидностей монолитных оснований для построек является свайно-ленточный фундамент. Он применяется при строительстве сооружений на почвах со слабыми несущими показателями и соединяет в себе плюсы и минусы двух видов: мелкозаглубленного ленточного фундамента и свайного.

Итоговая конструкция получается прочной, надежной и способной выдержать механические нагрузки от возведенного на ней сооружения. Построить его можно и самостоятельно, соблюдая технологию работ и используя простейшее оборудование, что значительно снизит денежные затраты.

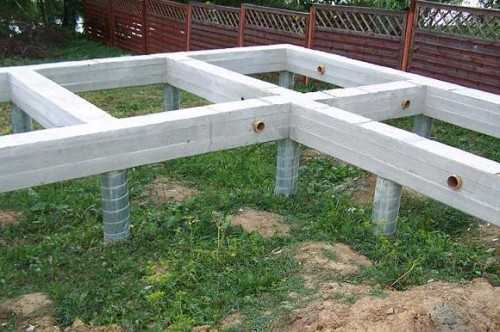

Свайно-ленточный фундамент: конструкция, сфера применения

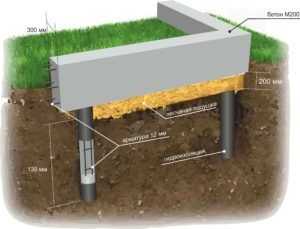

Ленту на сваях кладут мелкозаглубленную

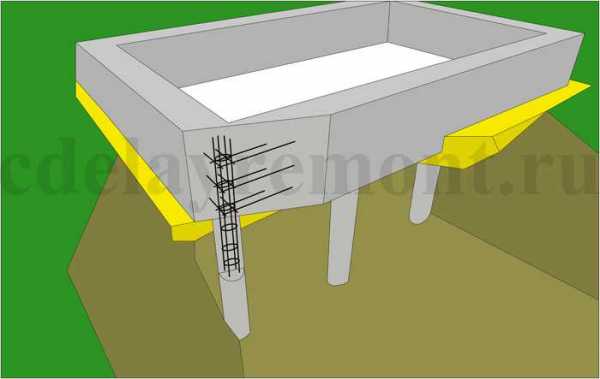

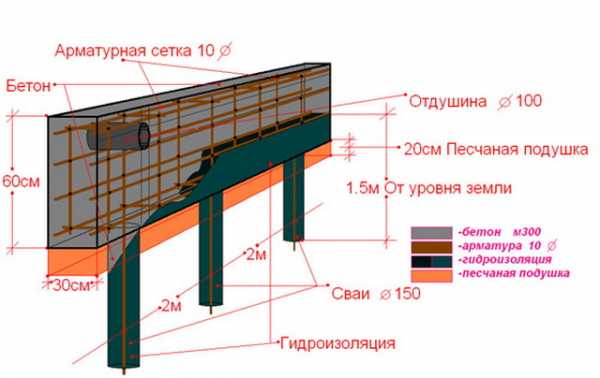

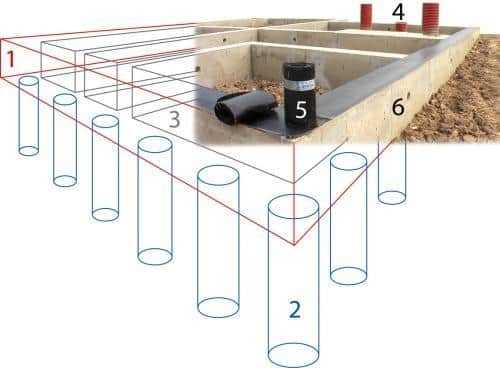

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

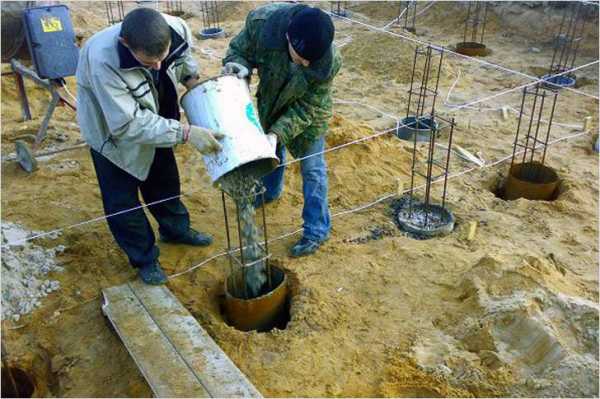

Буронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

• буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
• забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
• винтовые – металлические трубы с литым либо приваренным наконечником.

Буронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

• коттеджей;
• малоэтажных домиков;
• зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

• деревом;
• пеноблоком;
• газобетоном;
• керамическими блоками;
• разнообразными каркасными панелями.

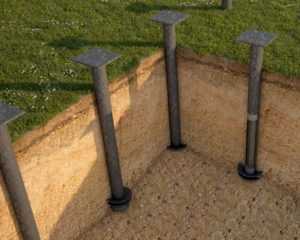

Винтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Достоинства и недостатки комбинированного основания

Комбинированные основания соединяют в себе достоинства и недостатки обоих типов

Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.

Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.

Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа

№	Достоинства	Недостатки
1	цена ниже стоимости полностью ленточного монолитного основания	требуется проводить предварительные точные расчеты
2	более быстрый монтаж по сравнению с ним	ограничены нагрузки на основание величиной несущей способности опор и железобетонной ленты
3	возможность все работы выполнить без применения специальной техники своими руками	не предусматривается обустройство полноценного помещения подвального типа
4	доступность используемых стройматериалов	—

Фундамент имеет широкий спектр преимуществ на пучинистых, неустойчивых, рыхлых почвах, перекрывающий все недостатки. Хорошо подходит для возведения газобетонных облегченных построек.

Предварительный расчет и необходимые материалы

Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

• нагрузка на сооружение, создаваемая ветром;
• этажность, габариты будущего здания;
• характеристики применяемых в строительстве материалов;
• геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

№	Материалы	Инструменты
1	песок либо гравий	лопаты: штыковая, совковая
2	полиэтиленовая пленка или рубероид	набор земляных буров
3	антисептические, грунтовочные, гидроизолирующие составы	бетономешалка или емкость для ручного перемешивания раствора
4	трубы из металла или асбестоцемента	болгарка
5	арматура	перфоратор

Все требуемые расчеты можно выполнить и самостоятельно, используя приблизительные методики. Они приводятся в специальной литературе.

Инструкция по самостоятельному возведению фундамента

Для выполнения ленточной части фундамента необходимо смонтировать опалубку

Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

• выполнение предварительных расчетов;
• подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
• проведение разметки под стены и перегородки;
• выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
• бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
• в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;

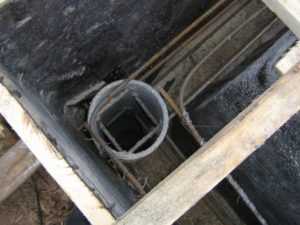

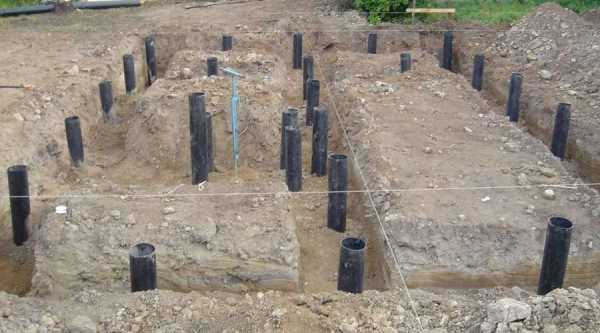

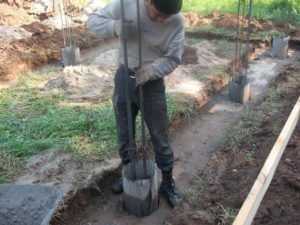

• устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
• пока он не схватился – опоры выравнивают по уровню;
• после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;

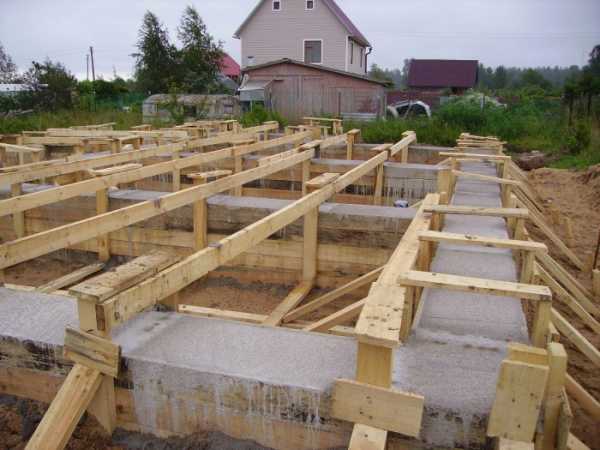

• с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
• вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
• определенное время ожидают застывания бетонного раствора;
• после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:

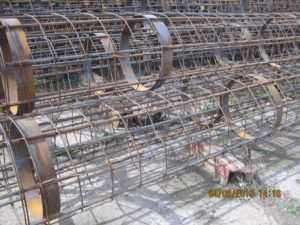

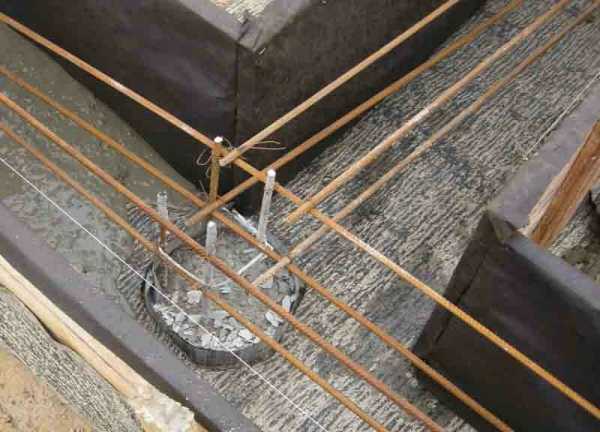

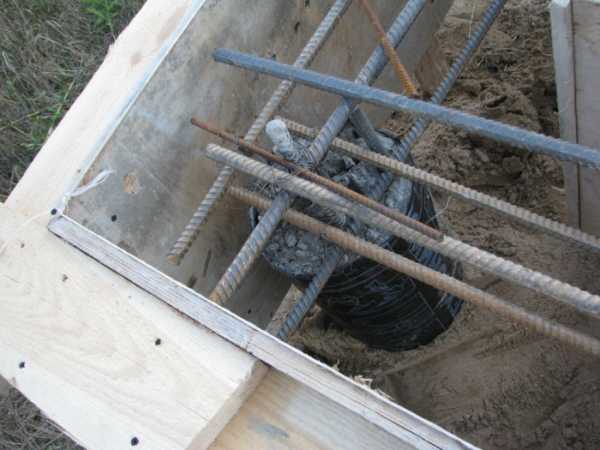

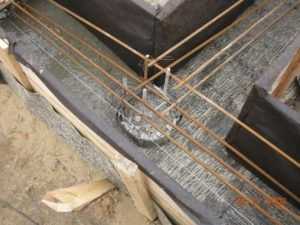

Арматура для свай вяжется отдельно

Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.

Рабочие нюансы

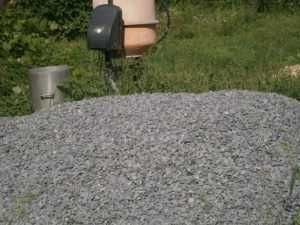

Вместо песчаной подушки можно использовать мелкий гравий

Возводя свайный фундамент своими руками по пошаговой инструкции, приведенной выше, следует учитывать определенные нюансы. Их соблюдение помогает избегать мелких, а иногда и крупных проблем. Они повышают качество конечного сооружения. Вот основные рекомендации:

• вместо песка в качестве подушки можно использовать мелкий гравий;
• опалубка снаружи смазывается битумом, на который наклеивается рубероид;

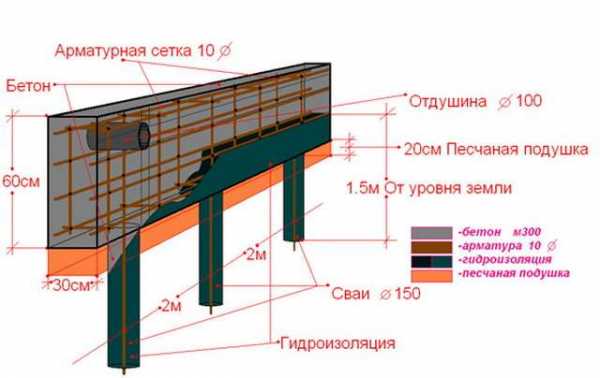

• сама железобетонная лента делается шириной от 30 до 40 см, высотой – до 0,7 м в зависимости от расчетной нагрузки;
• для соединения прутьев каркаса лучше использовать сварку;
• когда опалубка установлена от земли, тогда целесообразно создать слой подсыпки из песка, убираемый через 10 дней;
• в жару бетонное основание увлажняют первую неделю.

Несоблюдение технологии может привести к ряду негативных последствий. Они способствуют значительному сокращению срока службы здания и даже к внезапному растрескиванию его стен.

Свайно-ленточный (ростверковый) фундамент для дома – это вариант, применяемый на пучинистых грунтах, неустойчивых к воздействию нагрузок со стороны построек. Подробнее о нюансах возведения ленты на сваях смотрите в этом видео:

Правильное проведение строительных работ – гарантия того, что основа получится устойчивой и прослужит долгое время. Хорошо подходит такой фундамент под дом из газобетона и других легких материалов. Возможность возведения основания своими руками и отсутствие требований к рельефу рабочей площадки делают данный вид основания незаменимым в ряде случаев.

kakfundament.ru

Ленточный фундамент на сваях — решение для сложных типов грунта

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента. В свою очередь сваи играют роль своеобразных якорей, благодаря которым происходит стабилизация плавающего в периоды смены поры года основания объекта (дома). Чем еще привлекателен данный тип? А тем, что его легко можно сделать своими руками, не полагаясь на помощь наемных строителей, которые к тому же слишком высоко ценят свой далеко не всегда качественный труд!

Возведение

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

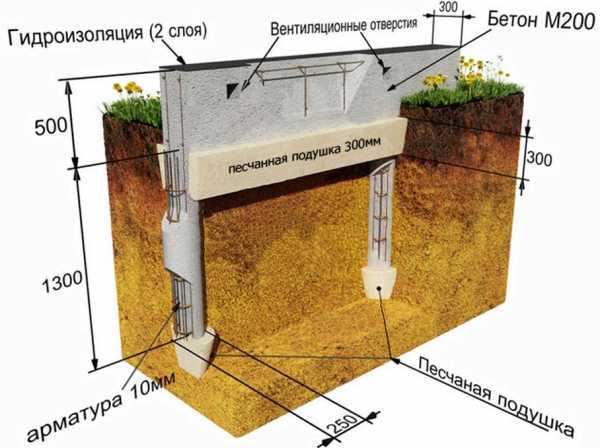

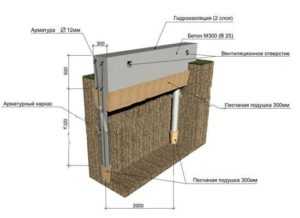

Этапы изготовления

1. На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.

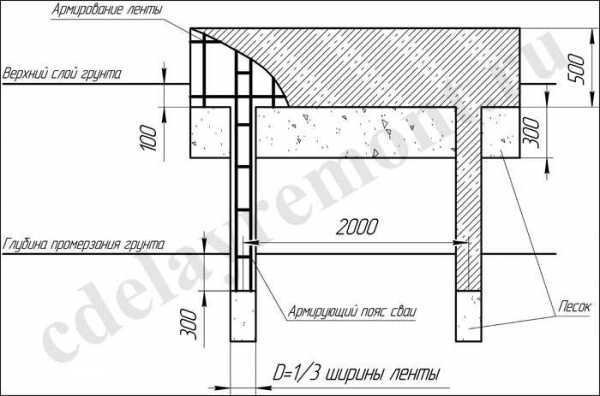

2. Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.

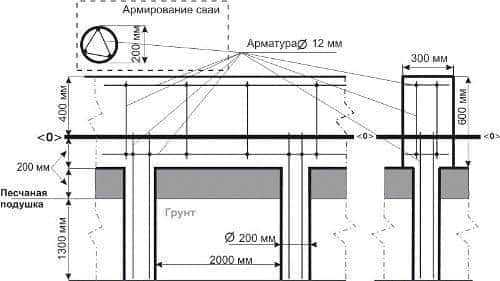

3. На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.

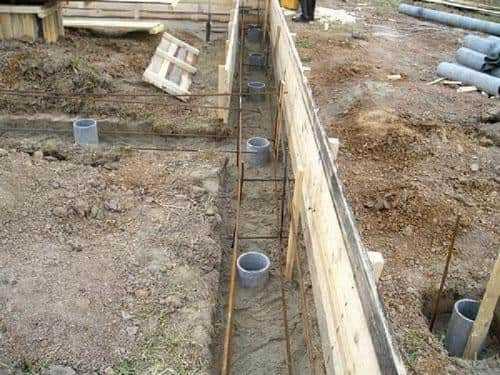

4. После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
5. Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.
6. Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
7. Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

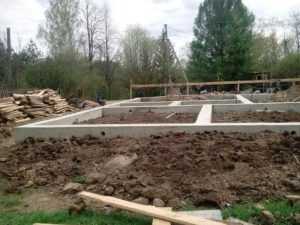

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

Загрузка…

Понравилась статья? Поделиться с друзьями:

cdelayremont.ru

Свайно ленточный фундамент особенности и технология его возведения

Свайно-ленточный фундамент – достаточно популярный вариант фундамента, представляющий собой комбинацию двух других конструкций – ленточного и свайного.

Он используется в тех случаях, когда масса постройки относительно невысокая, поэтому нет необходимости строить глубокий ленточный фундамент, но при этом тип грунта не позволяет обойтись лентой малой глубины лентой из-за сыпучести или высокого показателя пучинистости. В этом случае на помзь и приходит эффективная комбинация свай и бетонной ленты.

Технические особенности комбинированного фундамента

Лента в таком фундаменте выполняет функцию равномерного распределения нагрузки, создаваемой постройкой, и не допускает перекосов всего фундамента и здания.

Сваи играют роль стабилизатора, как бы «цепляясь» на глубине за более плотные и стабильные слои грунта, не давая постройке просесть, перекоситься, или сдвинуться вместе с сезонными изменениями грунта.

Благодаря такой комбинации даже на подвижном и не стабильном грунте можно простроить устойчивое здание, которому будут не страшны никакие геологические процессы.

Чаще всего прибегать к такому типу фундамента приходится в регионах с болотистой местностью, влажным климатом или грунтовыми водами, расположенными близко к поверхности грунта.

Если в такой почве возводить только ленточный фундамент, он может «поплыть» вместе с постройкой, а свайный – легко перекашивается, если с одной стороны его начнет подмывать. Тогда как комбинированный плотно «садится» на поверхность грунта, прочно цепляясь за жесткие слои почвы глубоко под поверхностью.

Преимущества комбинированного фундамента

Скорость. Свайно-ленточный фундамент строится достаточно быстро, так как лента требуется неглубокая и ее заливка бетоном даже своими силами не займет много времени, а сваи сами по себе являются одним из самых быстрых материалов, которые используются в строительстве фундаментов.

Технология возведения такого фундамента максимально проста и не требует привлечения тяжелой техники или использования каких-либо специальных инструментов или материалов.

Стоимость. Этот вариант обходится значительно дешевле глубокого ленточного фундамента, а результат практически ни в чем ему не уступает.

Если все расчеты были сделаны правильно, такой фундамент не потребует коррекции и ремонта несколько десятков лет, поэтому после завершения строительства можно будет не беспокоиться об устойчивости здания. Ему не страшны ни грунтовые воды, ни пучинистость, ни сыпучесть грунта.

Недостатки комбинированного фундамента

Постройки, стоящие на свайно-ленточном фундаменте, не могут иметь цокольный этаж, подвал или хотя бы погреб. Для создания помещений ниже уровня пола требуется глубокий ленточный фундамент, одновременно играющий роль стен, тогда как в остальных вариантах придется обойтись без подвала или отказываться от экономии на фундаменте.

Пол в доме на таком фундаменте должен иметь дополнительное утепление, потому что как и в случае с подвалом, по бокам фундамент не защищен глубокими «стенами», поэтому грунт может промерзать и под полом.

Частично этот неприятный эффект компенсируется созданием усиленной бетонной подушки внутри ленты, но утепление и вентиляция пола потребуется в любом случае, особенно если речь идет о регионе с холодными зимами.

Технология строительства свайно-ленточного фундамента

От свай зависит устойчивость фундамента на пучинистом и сыпучем грунте, поэтому здесь не допускается экономия или халатность при их выборе. Лучше всего использовать сваи с круглым сечением, на роль которых подойдут металлические трубы, которые легче всего вогнать в грунт на нужную глубину.

Еще один вариант – сваи из асбестоцемента, обладающего высокой устойчивостью к влажности, поэтому имеющего долгий срок службы даже при нахождении во влажной почве.

Траншея

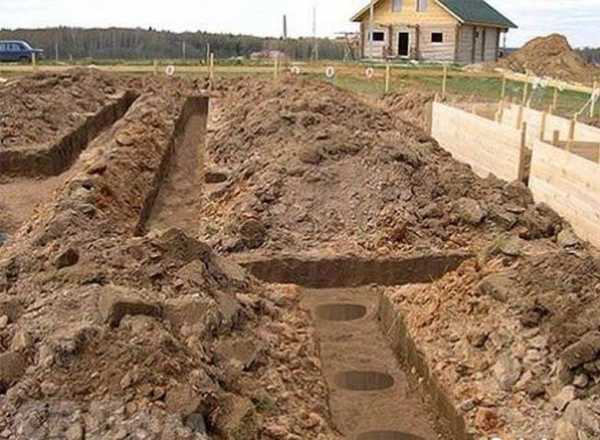

Первым делом в начале работы требуется выкопать траншею. Так как основную роль в устойчивости дома на грунте будут играть сваи, ленту можно делать неглубокую, не более 80 см.

Размечается траншея также, как и при строительстве обычного ленточного фундамента: по всем углам вбиваются столбики, леской или шнуром натягиваются оба периметра, внутренний и внешний.

Ширина траншеи зависит от ширины стен дома, к которой нужно добавить небольшой запас под опалубку и обсыпку песком.

Скважины

Когда траншея будет вырыта, нужно бурить скважины под размещение свай. Их глубина должна пересекать горизонт замерзания грунта, чтобы вся конструкция прочно зацепилась за неподвижные слои почвы. Р

асстояние между скважинами зависит от массы дома и характеристик грунта на строительном участке, но не должно быть больше, чем два метра.

В скважины насыпается песок для создания подушки из расчета на слой в 15-20 см на каждую сваю.

Гидроизоляция скважин

Далее требуется сделать гидроизоляцию скважин. Для этого из рубероида формируется труба по размерам соответствующая скважине и опускается в нее до конца.

Распрямившись, рубероид плотно обхватит стенки, и свая будет относительно надежно защищена от большого количества влаги. После этого можно опускать сваи в скважины.

Установка свай

Процесс установки свай требует внимательности, так как бетон схватывается достаточно быстро и нужно успеть выставить по уровню и закрепить в таком положении.

После того, как свая будет опущена на подушку из песка, в нее требуется залить порцию бетона, который частично вытечет снизу и таким образом получится подошва сваи, повышающая ее устойчивость.

После создания подошвы в сваю опускается армирующая рама из металлических прутьев. Она должна быть длиннее сваи, доходить до верхнего края всего фундамента и связываться с армирующим поясом ленты. Под конец строится опалубка для ленты и весь фундамента заливается бетоном.

Чтобы избежать образования пустот, бетон нужно немного шевелить ломом или толстой арматурой, тогда он ляжет более плотно.

Завершающим этапом будет создание гидроизоляции, утепление и заливка подушки внутри ленты фундамента, которые зависят от индивидуальных условий строительства и типа строящегося здания.

foundation-stroy.ru

Ленточный фундамент на сваях: преимущества и схема установки

Разновидностей фундаментов большое множество. Правильный выбор будет зависеть главным образом от строения почвы, площади постройки, общей массы (здесь учитывается плотность стройматериалов и вид кровли) и многих других факторов. Ключевые преимущества основных видов фундамента собрал в себя ленточный фундамент на сваях.

Содержание статьи

 Достоинства ленточного фундамента на сваях

Этот вид фундамента применяется для влажной почвы, когда вода не исчезает после продолжительного дождя в течение двух дней. Распределение равномерной нагрузки от постройки достигается в результате применения ленты вместе со сваями. Сваи обеспечивают стабилизацию постройке при чрезмерно влажной почве и выступают в качестве якоря.

Такой фундамент состоит из двух вариаций, которые представляют собой свайный и ленточный фундамент. Первый создается с помощью винтовых свай в определенные углубленные места. Затем закрепляется, чтобы обеспечить каркасу жесткость, мелкозаглубленным ленточным фундаментом.

В результате комбинации этих способов основными достоинствами ленточного фундамента на сваях являются:

1. Его можно использовать на разной по структуре почве, имеющей большой угол наклона.
2. Такой фундамент можно возводить на мягкой и твердой почве.
3. Материалы, использующиеся для работы, простые и доступные.
4. Процесс возведения не дорогостоящий и краткосрочный.
5. Ленточный фундамент легко построить самостоятельно.

Несмотря на все достоинства данного фундамента, при его постройке необходимо произвести точные расчеты, касающиеся определения участка постройки, числа свай и глубины, на которую их необходимо заложить. Требуется учитывать тот факт, что ленточный фундамент исключает установку высоких свай и подвала под постройкой.

Свайно-ленточный фундамент отличается тем, что постройка устанавливается непросто на песок, а к ней добавляются сваи, которые уменьшают нагрузку на грунт, позволяя предотвратить риск от неровной усадки. Благодаря наличию свай давление передается наиболее твердому грунту, находящемуся на значительной глубине. Исходя из особенностей местности, на которой устанавливается основание для здания, выбираются размеры и сечение свай.

Широко распространенным вариантом применения ленты является мелкозаглубленная лента, закладывающаяся на глубине от 20 см до 40 см, а сваи используются с круглым сечением и армированием. Следует знать, что возводится этот вид фундамента, когда грунт обладает большой или малой пучинистостью.

 Как правильно произвести расчеты для ленточного фундамента на сваях?

Во-первых, нужно посчитать необходимое количество свай, которые обеспечат равномерную нагрузку, требуемый диаметр, глубину закладки и размер ленты. Лучше всего предоставить такую точную работу специалистам, потому что в результате неверных расчетов здание может простоять недолго. Во-вторых, требуется основательно изучить почву на влажность, содержание глины и других веществ.

Чтобы расчеты были верными, необходимо учитывать:

1. Среднюю скорость ветра на местности.
2. Использующиеся материалы для строительства.
3. Этажность и площадь сооружения.
4. Структуру почвы.

 Схема возведения ленточного фундамента с буронабивными сваями

Буронабивные сваи могут выдерживать нагрузку около 1,5 тонны. На постройку обычного здания необходимо около 40 или 50 штук. Установить этот фундамент можно быстро и легко. Сваи укладываются ниже того уровня, где почва начинает промерзать. Для обеспечения сохранности от влаги и мороза их покрывают рубероидом, который обладает способностью уменьшения нагрузки грунта в случае воздействия критических отрицательных температур. Такой вид фундамента подразумевает применение ленточного основания, которое устанавливается на сваи, и одновременно углубление подвешенного ростверка.

Основные этапы закладки:

1. Проведение расчетов.
2. Затем требуется подготовить участок под постройку, очистив его от посторонних растений и выровняв поверхность. После взять веревку и колышки, провести разметку под площадь фундамента, чтобы определить место для буронабивных свай.
3. Сделать углубления под сваи с учетом глубины промерзания почвы.
4. Подготовить скважины к установке свай, зафиксировав внутри рубероид.
5. Поместить в скважину стальной каркас таким образом, чтобы он не достигал дна.
6. Залить скважину раствором из бетона.
7. Изготовить ленту из обрезной доски, внутри нее разместить заранее сделанный арматурный каркас. Его также необходимо залить бетоном.

Укладка ленточного фундамента на сваях включает в себя такие сложные операции как приготовление раствора и его заливка, изготовление арматурного каркаса и проведение точных расчетов. Однако сочетание ленточного и свайного фундамента будет самым оптимальным вариантом для стойкой, надежной и безопасной основы под различное здание.

postroimdomsami.ru

Изготовление свайно-ленточного фундамента своими руками

На сегодняшний день существует огромное количество разновидностей фундаментов для различных строений. В данной статье мы подробно остановимся на таком фундаменте как свайно-ленточный. Его очень часто применяют на пучинистых грунтах. Особенность такого фундамента заключается в том, что основание дома стоит на обычном мелкозаглубленном ленточном фундаменте, по периметру которого заглублены сваи ниже промерзания грунта, что позволяет получить хорошее сцепление с достаточно крепким и устойчивым грунтом, который расположен ниже уровня промерзания грунта. Данный фундамент позволяет сократить расходы на возведение строений, в тоже время позволяет достигнуть нужной прочности, чтобы выдерживать большие нагрузки от здания.

Достоинства и недостатки свайно-ленточного фундамента

Поскольку данный вид фундамента применяется очень часто, важно знать какими преимуществами и недостатками он обладает. Так среди достоинств фундамента можно выделить:

• Фундамент можно использовать не только на пучинистых грунтах, но и на склонах.
• Он не требует большого количества материалов по сравнению с другими видами фундамента.
• Обладает устойчивостью к большим нагрузкам и подвижкам грунта.
• Не является дорогостоящим, что позволяет его использовать практически всем слоям населения.
• Легок в монтаже, что позволяет выполнить фундамент своими руками без привлечения тяжелой техники.

Однако свайно ленточный фундамент не лишен недостатков, среди которых можно выделить:

• Для того чтобы в результате возведения получилось прочное основание, оно требует серьезных расчетов, которые должны выполнять только специалисты своего дела.
• Данный тип фундамента не подходит для возведения стен с тяжелых материалов.
• Такой фундамент не подходит для выполнения цокольного или подвального помещения.

Конструкция фундамента

Конструкция основания состоит из двух элементов: фундаментной ленты, которая расположена по периметру всего здания и под всеми его стенами (перегородками), а также свай, которые дают возможность укрепить конструкцию и сделать ее значительно прочнее, особенно во время сезонных и внесезонных подвижек грунта.
Как правило, сваи и сама лента фундамента всегда усиливаются арматурой, однако сваи могут быть различного типа. Так их могут выполнять буронабивным способом или же сделать из асбестоцементных труб, которые потом заливают бетоном. Однако следует отметить, что на сегодняшний день наиболее популярными являются винтовые сваи из металла, на концах которых имеется винтовая лопасть, что позволяет без особых усилий вкручивать их в землю.

Лента фундамента обычно выполняется по типу обычного мелкозаглубленного фундамента и заливается бетоном.

Область применения свайно-ленточного фундамента

Пожалуй, данный вид фундамента является самым распространенным типом фундамента, наравне с ленточным, при этом он получается гораздо меньше в цене, нежели заглубленное ленточное основание.
Ленточный фундамент на сваях очень часто используют при возведении невысоких домов, коттеджей и прочих зданий и строений, которым не обязательно наличие подвального помещения. Его можно обустраивать на любых грунтах кроме скалистых, однако наиболее часто его используют на пучинистых грунтах, а также на территориях с большими перепадами высот.

Необходимые материалы

Итак, зная особенности и конструкцию, прежде всего, нужно подготовить необходимые материалы и инструменты. Для него потребуются следующие материалы:

• Песок.
• Гравий.
• Бетонный раствор.
• Арматура.
• Гидроизоляция.
• Грунтовка.
• Антисептик.
• Утеплитель.
• Асбестоцементные или металлические трубы.
• Деревянные щиты или доски для опалубки.
• Гвозди и саморезы для опалубки.

Что касаемо инструментов, то потребуются следующие:

• Лопата.
• Бур.
• Уровень.
• Рулетка.
• Бетономешалка для создания бетона, если бетон планируется делать самостоятельно.
• Вязальный крючок и проволока для арматуры, либо сварочный аппарат.

Подготовив все необходимое, можно смело приступать к возведению фундамента, который выполняется по особой технологии в несколько этапов, о которых речь пойдет дальше.

Технология выполнения своими руками

Технология выполнения фундамента своими руками подразумевает придерживания следующих этапов:

1. Разметка территории.
2. Земляные работы.
3. Обустройство свай.
4. Армирование ленты фундамента.
5. Установка опалубки.
6. Заливка бетона.
7. Завершающие работы.

Каждый из этапов имеет свои особенности, однако выполнить их самостоятельно не составляет труда.

Выполнение разметки будущего основания

Прежде чем приступать к разметке фундамента, необходимо подготовить площадку под строительство, для этого территорию убирают от мусора и снимают верхний слой почвы. Разметка фундамента выполняется таким же образом, как и разметка ленточного, однако с единственным отличием, это по периметру фундамента делаются углубления для свай.

• По углам будущего основания вбиваются прутья, между которыми в дальнейшем натягивают леску или шнур.
• Далее отмечают внутренний и внешний контуры фундамента таким же образом.
• После разметки ленты определяют места под сваи (обычно это углы фундамента и пересечения стен внутри него).

Земляные работы

Земляные работы по обустройству ленточного фундамента со сваями заключаются в рытье траншеи под ленту и ям под сваи. Как правило, глубина траншеи не большая и вырыть ее можно самостоятельно при помощи лопаты. Когда траншея готова, приступают к бурению отверстий под сваи. Обычно для этого используется ручной бур, однако при работе с ним необходимо приблизительно каждые 30 см вытягивать бур из земли, иначе он может там застрять из-за прилипшего к нему грунта.

Глубина отверстий под сваи обычно превышает глубину промерзания грунта и составляет около 1,5 м, однако для каждого конкретного региона эта величина может быть разной.

Обустройство свай

Когда отверстия под сваи готовы по всему периметру, то в первую очередь в них необходимо засыпать слой песка, который составляет около 30 см. Затем в них вставляются асбестоцементные трубы, диаметр которых составляет такой же, как диаметр отверстия.
Очень важно сделать качественную гидроизоляцию свай, поэтому часто могут использовать обычный рубероид, который сшит леской вместо асбестоцементных труб (хотя они тоже считаются неплохим изолятором).
Когда гидроизоляция сваи выполнена, то в отверстие вставляют арматурные пруты диаметром 12 мм, которые обычно сваривают пержу собой поперечной арматурой меньшего диаметра. Также необходимо позаботиться о том, чтобы арматура выступала на высоту ленты фундамента (то есть была выше дна траншеи на 15-20 см), чтобы ее можно было связать с металлическим каркасом ленточного основания.

Армирование ленты фундамента

Для армирования ленты прекрасно подойдет арматура диаметром 10-12 мм, связанная между собой в сетку с ячейками 40х40 см. Однако прежде чем укладывать ее в ленту, то необходимо сначала сделать песчаную подушку около 20-30 см высотой, то есть засыпать и уплотнить на дно траншеи песок. После этого на песчаную подушку укладывают бруски около 5 см толщиной, на которые и укладывают арматурный каркас. В завершение необходимо связать при помощи крючка и проволоки элементы арматуры свай и ленты между собой, чтобы придать жесткость конструкции.

Установка опалубки

При обустройстве данного типа фундамента, не обойтись без устройства опалубки, поскольку для создания ленты необходим каркас, который придаст форму.
Опалубка обычно выполняется из деревянных досок, которые сбиваются в щиты следующим образом:

• Подготовленные доски нужно при помощи саморезов или гвоздей сбить в щиты используя небольшие бруски.
• Важно при создании щитов чтобы шляпки об саморезов или гвоздей были снаружи щита, точно также как и брусок, поскольку внутренняя часть должна быть достаточно гладкой, чтобы не было проблем при демонтировании опалубки.
• Готовые щиты устанавливаются на края траншеи по всему периметру, в случае если грунт достаточно плотный, и вовнутрь траншеи, в случае если грунт неустойчив.
• Опалубку необходимо укрепить с внешней стороны подкосами, а с внутренней стороны распорками. Это можно увидеть на фото ниже.

В случае если фундамент будет иметь достаточно большую высоту, то опалубку необходимо скрепить сверху скобами, а также вбить возле щитов с внешней стороны колья. Это делается для того, чтобы в процессе заливки бетонного раствора опалубка не треснула.

Заливка бетона

Как правило, бетонный раствор заказывают на заводе, поскольку лучше всего, если фундамент будет заливаться полностью за один раз, однако часто практикуют заливку в несколько слоев с использованием приготовленного собственноручно бетона.
Чтобы приготовить бетонную смесь, необходимо смешать песок, цемент и гравий в пропорциях 3/1/5 и добавить необходимое количество воды, чтобы раствор не был слишком густым и слишком жидким.
Когда бетонный раствор готов, выполняют сначала заливку свай, после чего приступают к заливке ростверка. При заливке бетона крайне важно его утрамбовывать, чтобы исключить появление пустот в конструкции. Для этого можно воспользоваться специальным строительным вибратором, либо обычным деревянным шестом, кроме того при трамбовке ростверка, можно простучать по опалубке резиновым молотком.

В случае если заливка бетона происходит в зимнее время, то в бетонную смесь в обязательном порядке необходимо добавлять морозоустойчивые добавки, а если температура воздуха превышает -20 градусов, то заливать бетон необходимо с использованием трансформаторов прогрева бетона.
В случае если заливка бетона будет происходить в летнее время, то после заливки основания, его нужно накрыть пленкой, а также в течении месяца периодически поливать водой. Это необходимо для того, чтобы избежать возникновения растрескивания фундамента из-за высоких температур.

Завершающие работы

Свайно ленточный фундамент после заливки бетона набирает половину своей прочности уже через неделю, а через 2-3 окончательную. Возводить стены дома можно уже через 1 неделю, однако рекомендуется немного подождать.
Когда бетон полностью застынет, необходимо позаботиться о гидроизоляции и утеплении основания. Так для обеспечения качественного гидроизоляционного слоя чаще всего используют всеми известный рубероид или полимерные/битумные мастики. Для этого в первую очередь поверхность фундамента грунтуют специальным антисептиком, а затем переходят к гидроизоляции.

Также фундамент могут утеплять для уменьшения потерь тепла, особенно в зимний период. Для этого могут использовать полистирол, который обладает хорошим сохранением тепла. Его крепят к стенам с помощью клея специального состава, и только после того, как клей высыхает, материал можно закреплять при помощи дюбелей.
В заключение хочется отметить, что сделать прочное прочный свайно-ленточный фундамент самостоятельно, без привлечения тяжелой техники и специалистов вполне реально, главное правильно и грамотно подойти к выполнению всех работ.

profundamenti.ru

Свайно-ленточный фундамент своими руками

Особой разновидностью фундамента является свайно-ленточное основание. Его ленточная часть отвечает за передачу и равномерное распределение нагрузки от строения на сваи. Говоря по-другому, это – усовершенствованное ленточное основание, конструктивно дополненное железобетонными сваями.

Ленточный фундамент на сваях – преимущества и недостатки

Данный вид основания практически незаменим для возведения строений на территориях, имеющих сложный рельеф, уклоны, а также неустойчивые, слабые грунты, насыщенные влагой. Например, на торфяных почвах либо на болотистой местности.

К содержанию ↑

Преимущества

Плюсы этого основания:

1. Возможность его обустройства на участках со слабым, нестойким грунтом, сложным ландшафтом и значительным уклоном.
2. Этот тип фундамента требует относительно небольшого количества необходимых стройматериалов.
3. Материалы, необходимые для его возведения, имеют, как правило, невысокую стоимость.
4. При обустройстве этого фундамента возможно использование бетонной смеси, приготовленной самостоятельно прямо на площадке строительства.

К содержанию ↑

Недостатки

Имеет такая лента на сваях и недостатки:

1. Обязателен предварительный сложнейший расчет фундамента, который необходимо доверять только высококлассному профессионалу. Ведь ошибка в расчете обойдется довольно дорого: строение может запросто треснуть. Поэтому необходимой составляющей успеха будет проведение скрупулезных разведывательно-изыскательских работ опытными специалистами.
2. Это основание нельзя использовать для строений, имеющих большой суммарный вес и тяжелые стены.
3. Технология его обустройства не позволяет сделать ни подвал, ни цокольный этаж.

К содержанию ↑

Разновидности конструкций свайно-ленточного фундамента

Такая подошва может выполняться в двух вариантах: лента на буронабивных и на винтовых сваях. Винтовая свая – это, по сути, гигантский шуруп, ввинчивающийся в грунт, выполненный в виде металлической трубы, имеющей лопасти винтовой резьбы. За счет этой резьбы происходит увеличение опорной площади и жесткости крепления в грунте. Вкручивается в землю такая свая вручную или при помощи специальной техники. Перед монтажом сваи нужно тщательно прокрасить для продления срока их службы.

Обустройство ленточной подошвы с буронабивными сваями требует наличия пробуренных скважин. При твердом, не осыпающемся грунте, бетонный раствор заливают прямо в скважину. А при пробуренной скважине в сыпучей почве или в грунте с повышенной влажностью, требуется произвести ее обсадку. Для этого берется труба (картонная, стальная или асбестоцементная), которая, также, сыграет роль гидроизоляции. Эту трубу вставляют в скважину и заливают бетоном. Данный вид основания более всего приемлем для самостоятельного строительства (см. Буронабивные сваи своими руками).

Свайно-ленточное основание может быть как мелкозаглубленным, так и вовсе незаглубленным. Первый вариант применяется для строений из древесины, имеющих 2 и более этажей в случае непучинистого грунта на участке. А второй – подходит для строительства бани либо ограждения участка. При пучинистых грунтах ленточный фундамент выполняется над грунтом, выше нулевой отметки, в виде свайного основания с монолитным ростверком, который, объединяя сваи, равномерно распределяет общую нагрузку на них и на грунт.

К содержанию ↑

Технология обустройства своими руками

Закладывая свайно-ленточный фундамент своими руками, проще всего будет применять круглые сваи, так как строительный бур может выполнять только круглые скважины.

Для выполнения скважин под опоры с прямоугольным сечением необходимо будет привлечение спецтехники, а это означает повышение цены строительства.

• Вначале производится разметка основания, соответствующая предварительно выполненному расчету фундамента.
• Затем роются траншеи глубиной 40 см. Ширину траншеи определяют, исходя из расчетных значений площади подошвы ленты.
• Следующим этапом бурят скважины по углам и по периметру ленты. Расстояние между сваями делают с шагом 2 метра. Глубина скважин должна превышать расчетную глубину промерзания грунта, зафиксированную в данной местности, на 50-60 см. Этого должно хватить для обустройства на дне скважины песчаной подушки, толщиной 30 см, с заполнением оставшегося места железобетоном. Диаметром скважин будет одна треть ширины ленточного основания.
• После подготовки отверстий для свай приступают к выполнению гидроизоляции, для чего лист рубероида скручивается в трубку и заталкивается в каждую скважину.
• Затем дно ленточного основания засыпают песком, толщина слоя которого – 30 см, и возводят опалубку. Ее следует хорошенько закрепить, чтобы заливаемая впоследствии бетонная смесь ее не выдавила.
• Армирование фундамента является важным этапом технологии его обустройства. Причем требуется армировать не только ленту основания, но и выполнить армирующий пояс для каждой сваи. Для этого используют стальные прутья диаметра 12 мм. Чтобы создать единую конструкцию армированных свай и ленты, их перевязывают особой проволокой, предназначенной для связки арматуры или же – сваривают.
• Тщательно выполнив все предыдущие этапы, приступают к заключительным работам по заливке фундамента. Вначале заливаются все скважины под сваи. Каждые 20 см слой бетонного раствора трамбуется, а также тщательно уплотняется для того, чтобы снизить риск возникновения пустот в бетонном массиве. Таким образом, бетонным раствором заполняется опалубка на всю свою высоту. Заливка свай и заливка самой ленты должны выполняться так, чтобы между этими двумя процедурами был минимальный временной интервал.
• Спустя три дня, опалубка аккуратно снимается, а фундамент гидроизолируется листами рубероида. После этого остается лишь подождать, когда бетон окончательно застынет.

К содержанию ↑

Видео обзор

Смотрите профессиональный обзор технологии строительных работ на видео:

Свайно-ленточный фундамент своими руками, как видим, выполнить не так уж и трудно, но все работы необходимо производить тщательно, не делая ошибок, которые впоследствии могут привести к значительным убыткам. Основание дома – дело серьезное, а значит и подхода требует серьезного и профессионального.

Читайте также:

silastroy.com
