Фундамент из камня своими руками (пошаговая инструкция с видео)

На начальном этапе возведения любого строительного сооружения необходимо выбрать вид фундаментной конструкции.

Многие застройщики даже не предполагают, что основание можно построить из природного камня.

Он является надёжным и экологически чистым материалом. Материал имеет неправильную геометрию.

Ввиду такого строения считается, что для работы с ним необходимо обладать высокой сноровкой и мастерством.

В действительности, чтобы построить фундамент из камня своими руками не требуется специальная подготовка.

Достаточно изучить правила возведения подобной фундаментной основы. Необходимые инструменты и материалы.

Перед началом строительства следует закупить щебень мелкой фракции. Им в дальнейшем будет производиться забутовка пустот. Также потребуется песок и цемент.

Их них будет формироваться «подушка» для будущей бетонной основы. Бутовый материал должен обладать достаточной прочностью и водостойкостью.

Для осуществления гидроизоляции следует приобрести рубероид. Работы по обустройству основания будут производиться с помощью:

  • Ёмкости, обладающей необходимым объёмом для приготовления бетонного раствора;
  • Нескольких лопат;
  • Кельмы;
  • Строительного уровня;
  • Рулетки и отвеса;
  • Молотка, зубила и тяжёлой кувалды.

Содержание статьи

Подготовительные работы

Фундамент из камня своими руками следует закладывать на глубине, превышающей уровень, на который промерзает грунт.

Перед тем, как начинать рыть траншеи, необходимо произвести разметку участка строительства в соответствии с ранее подготовленным проектом.

Осуществляя выемку грунта, следует учитывать, что размеры траншей должны превышать проектные значения. В процессе земляных работ может происходить осыпание почвы.

Для того, чтобы не допустить этого, изготавливают примитивную опалубку. В качестве материала для неё может использоваться листы металла или деревянные доски.

Обустройство песчаной подушки

В вырытые траншеи засыпают «песчаную подушку». Она должна состоять из нескольких слоёв песка. Каждый слой должен тщательно утрамбовываться и увлажняться.

На верхнюю поверхность «подушки» укладывается гидроизоляционное покрытие. В него входят несколько слоёв рубероида. Листы необходимо укладывать «внахлёст».

Таким образом, осуществляется защита от потери влаги бетонного покрытия в стадии затвердения.

Если вы ранее не сталкивались с монтажом подобных сооружений, лучше использовать ленточную конструкцию, в состав которой входит бутовой камень.

Не стоит самостоятельно производить столбовую закладку. При использовании второго варианта потребуется балансировать монолитную основу и рассчитывать оптимальные пороговые точки.

Правила укладки природного камня

Фундамент из камня своими руками следует сооружать с помощью природных булыжников, у которых плоские горизонтальные поверхности.

Из них будет складываться опора, на которую произойдёт усадка фундаментной основы и самого строения. Камни, обладающие подобной геометрией, вдавливаются в песчаную прослойку.

Они не должны качаться. Укладку необходимо производить вдоль траншеи. Могут возникнуть ситуации, когда булыжников с необходимой геометрией нет в наличии.

Тогда, с помощью зубила и молотка придётся осуществлять корректировку «природных дефектов». При вдавливании булыжника в песчаный слой может произойти образование небольших проёмов и углублений.

Посмотрите подробную инструкцию в видео:

Чтобы их убрать, придётся опять осуществлять трамбовку. Но в этом случае, используется мелкий наполнитель (щебень или галька).

Пространство между камнями засыпается с помощью мелкофракционной щебёнки. Далее осуществляют обработку этих зон, используя кувалду.

Операция происходит до тех пор, пока поверхность полностью не станет ровной. И лишь тогда производят заливку начального слоя с помощью цементного раствора.

Меры безопасности

Следует учитывать, что, решив использовать природный булыжник для возведения фундаментного основания, вы возлагается на себя всю ответственность за надёжность будущего сооружения.

При этом необходимо основываться на существующих нормах безопасности при возведении подобных объектов.

К примеру, если первый слой фундаментной основы не будет иметь необходимую высоту, существует опасность того, что бетонная конструкция может деформироваться.

Высота первого слоя, после того, как будет произведена первичная заливка бетонного раствора, не должна быть меньше 40 см.

Укладку и заливку последующих слоёв бутового основания необходимо осуществлять, основываясь на вышеописанном алгоритме. Периодически следует производить перевязку швов.

Она не отличается от кирпичной кладки. Установку природного камня производят непосредственно на цементный раствор.

Если фундамент обладает значительной высотой, потребуется дополнительная стабилизация конструкции. Для этого можно использовать прочную проволоку или арматурные прутья.

Обычно, армируются последние ряды фундаментного сооружения. В процессе кладки следует регулярно пошатывать и трамбовать подвижную массу природного материала.

Рекомендации при обустройстве основания из камня

Профессиональные строители давно используют определённый алгоритм работы при сооружении фундаментного основания. Он ускоряют и оптимизирует строительные операции:

  • Если существуют пологие откосы в траншеях, которые будут применяться при заливке фундаментной конструкции, их можно использовать для создания рабочей площадки в которые будут подаваться бетон и камень;
  • Если присутствуют крутые склоны, можно установить деревянные подмостки;
  • В неглубоких траншеях размещают ёмкости, в которых будет находиться цементно-песчаный раствор. Между ними будет находиться природный камень;
  • Заблаговременно приготовив места для коммуникационных отверстий и вентиляции, вы сократите время сооружения фундаментной основы;
  • До того, как начнётся заливка, следует рассчитать, сколько потребуется строительных материалов.

Использование оснований, в состав которых входит бутовой камень, нашло широкое применение при возведении индивидуальных строений.

На это повлияли их высокая несущая способность и продолжительное время эксплуатации. Не маленькая роль также принадлежит безупречному внешнему виду природного материала.

sdelai-fundament.ru

Как сделать фундамент дома из природного камня: бутовый цоколь

Узнаем о каменном фундаменте, условиях, при которых возможно его устройство, подходящих породах и типах камней, а также подробно опишем технологию бутовой кладки.

Основание дома не обязательно должно состоять исключительно из монолитного бетона. Сегодня мы расскажем о каменном фундаменте, условиях, при которых возможно его устройство, подходящих породах и типах камней, а также подробно опишем технологию бутовой кладки.

Фундамент из бутового камня

  • Главные отличия бутового фундамента
  • Геологическая обстановка
  • Выбор камня для фундамента
  • Подготовка траншеи
  • Кладка бутового фундамента

Главные отличия бутового фундамента

Как известно, железобетон практически идеально совмещает в себе такие свойства строительных материалов, как прочность на сжатие и устойчивость к изгибающим воздействиям. Это позволяет возводить на бетонном основании постройки значительной массы, пренебрегая при этом неоднородностью нижележащих слоёв грунта. Но в ряде случаев нет необходимости обеспечивать оба эти условия.

Бутовый фундамент — это кладка из относительно крупных камней. За счёт прочности каменных пород основание воспринимает даже очень большие нагрузки, а относительная дешевизна основного материала позволяет сделать фундамент более массивным.

Бутовая кладка не имеет армирования и сосредоточение нагрузок для неё критично, однако за счёт своей массивности, увеличенной площади опоры и залегания на большой глубине, где слои грунта гораздо плотнее, такое основание также весьма устойчиво.

Отдельно стоит упомянуть о декоративных и эксплуатационных качествах бутового фундамента. Он в меньшей мере подвержен силам морозного пучения, не требует дополнительной защиты, а надземная часть бутовой кладки — практически готовый цоколь с уникальным внешним видом. Но для возможности устройства каменного фундамента требуется соблюдение ряда условий:

  • Благоприятная геологическая обстановка.
  • Отсутствие сейсмической активности.
  • Доступность природного камня в регионе строительства.
  • Способность материала стен противостоять сосредоточенным воздействиям или устройство армопояса.



Геологическая обстановка

Перед тем как заложить основание дома и тем самым окончательно утвердить проект, требуется согласовать возможность устройства фундамента из бутовой кладки. Для этого требуется провести гидрогеологические изыскания — осуществить проколы грунта ниже глубины промерзания, два раза в сезон определить динамику грунтовых вод и сдать отобранные с опорной глубины образцы на проверку физико-механических характеристик грунта.

Идеальными условиями эксплуатации бутового фундамента считаются такие, при которых УГВ не поднимается ближе 20–30 см к плоскости залегания фундамента. Исключения возможны, но при этом структура основания меняется: подтапливаемая часть укладывается без связки раствором, но с тщательной трамбовкой и расщебёнкой.

Любой бутовый фундамент должен залегать ниже глубины промерзания. Исключение из правила составляют непучинистые грунты — скальные и обломочные, а также крупные и средние пески.

Требования к опорному грунту те же, что и при строительстве сборных блочных фундаментов, они подробно описаны в СП 50–101–2004. Основные требования — однородная плотность грунта во всех точках, отсутствие просадочных свойств и несущая способность, соответствующая массе здания и площади опоры.

Выбор камня для фундамента

Следует различать понятия бутобетона и бутовой кладки. Первое — это метод снижения расхода бетонной смеси путём заполнения неармированных участков массива камнем или строительным (бетонным) боем. Бутовая кладка же — это массив, не имеющий армирования и не менее чем на 80% состоящий из природного камня.

Камень для бутового бетона может использоваться абсолютно разный. Конечно, преимущество отдаётся скальным и магматическим породам, которые за счёт высокой плотности обеспечивают массивность и устойчивость основания.

Но могут применяться также известняк и песчаный сланец при условии, что они добыты в открытых разработках. Отработанная порода из подземных выработок не подходит: попадая под атмосферное давления, она расслаивается и приобретает рыхлую структуру.

Обычно происхождение бутового камня не приходится выбирать, используется то сырье, которое доступно в регионе строительства. Однако если выбор всё же есть, нужно учитывать компромисс между прочностью и простотой обработки.

Во-первых, средняя масса основных элементов бутовой кладки составляет 30–50 кг, более крупные и тяжёлые камни могут укладываться исключительно на углах и перевязках. Ввиду сказанного может потребоваться расколоть слишком крупные камни.

Кроме того, камни могут требовать обработки для устранения острых выступов и граней. В идеале камни должны иметь форму неправильного многоугольника, который вписывается в параллелепипед с длиной 50 см, шириной 20–30 см и высотой до 20–25 см.

Для этого самые крупные элементы подвергают плинтовке, в процессе которой отесываются основные поверхности, которые должны быть как можно более плоскими. Все камни, использующиеся в бутовой кладке, обязательно должны отмываться водой и металлической щёткой, с особой тщательностью на тех гранях, которые не образовались сколами при обработке.

Подготовка траншеи

Бутовый фундамент имеет в нижней части ширину на 20–30% больше, чем ленточный с расчётной опорной способностью. Таким образом, в поперечном срезе лента приобретает форму трапеции, верхнее основание которой должно быть по меньшей мере на 20 см больше толщины стен с учётом отделки. Именно благодаря такой форме теряется восприимчивость к силам бокового пучения.

Схема фундамента из бутового камня

Траншея копается на 20 см ниже глубины промерзания при ширине, равной нижней части фундамента. Дно усыпается одним слоем щебня фракции 20–40, а затем очень тщательно трамбуется деревянной колодой с металлическим пятаком. После этого стенки траншеи закрывают полиэтиленовой плёнкой, края которых отворачиваются за борта и придавливаются камнями. Задача плёнки — не допустить попадания частиц грунта в толщу фундамента в процессе кладки.

Когда стенки траншеи закрыты, её дно отсыпается щебнем фракции 10–20 тонкими слоями, каждый из которых тщательно уплотняется ручной трамбовкой. Послойное уплотнение выполняется до тех пор, пока общая толщина подушки из щебня не составит 20 см.

Кладка бутового фундамента

Первый ряд бутовой кладки выполняется самыми крупными камнями, которые располагаются длинной стороной вдоль направления траншеи. Для нижнего ряда следует отобрать камни, имеющие две параллельные грани и примерно равные по высоте. При необходимости элементы кладки плинтуют, а все образованные пустоты заполняют расщебёнкой.

Следующий ряд камней укладывается в поперечном направлении. При этом перевязка раствором между первым и вторым рядом не выполняется, промежутки между элементами кладки также засыпают мелким щебнем, который уплотняют молотком. Перевязка раствором осуществляется при укладке третьего и последующих рядов. При этом можно выбрать один из способов бутовой кладки — под залив или лопатку.

Первый подразумевает укладку крупных камней на высоту около 70–80 см, подогнанных как можно плотнее, но с образованием вертикальных пробелов. Когда камни уложены, фундамент заливается жидким бетоном класса 7,5 или выше с наполнителем мелкой фракции, как правило, используется каменная крошка, гранитный или шлаковый отсев.

Кладка под лопатку — классический метод устройства бутового фундамента. Кладка выполняется послойно, при этом направление основных камней меняется с продольного на поперечное для дополнительной перевязки. Каждый крупный камень всегда устанавливается самой широкой и плоской стороной вниз, при этом на предыдущий слой кладки должно быть нанесено небольшое количество цементного раствора.

Когда выложен целый ряд, сверху на него набрасывают лопатой раствор, а затем — обломки, оставшиеся после плинтовки, либо щебень крупной фракции. С помощью металлического лома проводят штыревание, добиваясь, чтобы мелкий наполнитель заполнил всё свободное пространство как можно плотнее. Когда верхний слой цемента немного схватился, производится укладка следующего ряда.

Оба типа кладки ведутся с тем расчётом, чтобы её ширина с каждым слоем становилась немного меньше. После укладки очередного ряда, ширина которого меньше предыдущего, плёнку приподнимают и засыпают пазухи небольшим количеством грунта. Когда фундамент достиг уровня земли, техника кладки либо меняется на декоративную с тщательной подгонкой камней и расшивкой швов, либо возводится опалубка и заливается бетонный пояс с верхним и нижним армированием высотой около 20–25 см.

Ольга

6cotok.boltai.com

Фундамент из камня своими руками (+фото)

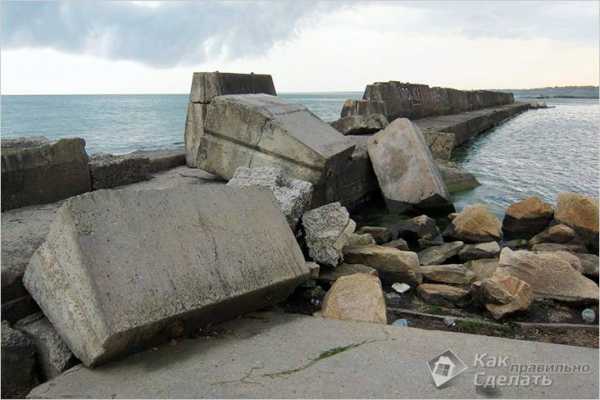

Во время раскопок археологи нашли древний город, датированный 2000 г. до н. э. Хотя дома были полностью, или частично разрушены, тем не менее фундамент остался почти нетронутым, так как он был каменный. Действительно, построено было «на века»! В наше время многие люди предпочитают сделать фундамент из камня своими руками, рассчитывая на то, что он прослужит долго. Кроме того, такая кладка украшает фасад здания, не нуждается в дополнительной отделке, и на самом деле является прочной.

Почему он прочный

Камень не боится воды

Срок службы каменного фундамента превышает 150 лет, потому что из всех существующих он самый устойчивый к промерзанию и ему не страшны грунтовые воды. Их этого экологически чистого строительного материала можно сделать фундамент самостоятельно, не привлекая для этого дополнительную строительную технику. Остается найти хороший камень и освоить несложную технологию строительства из него.

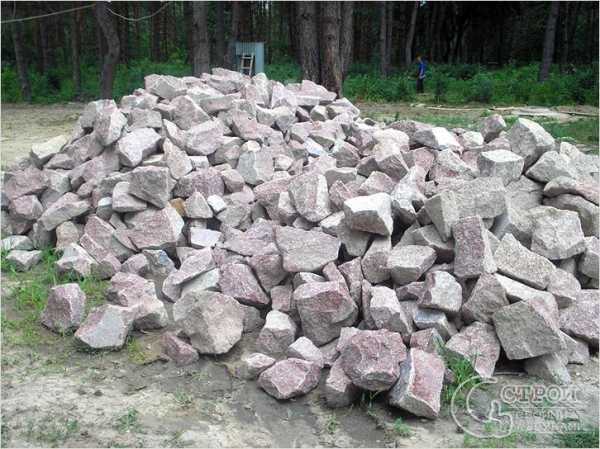

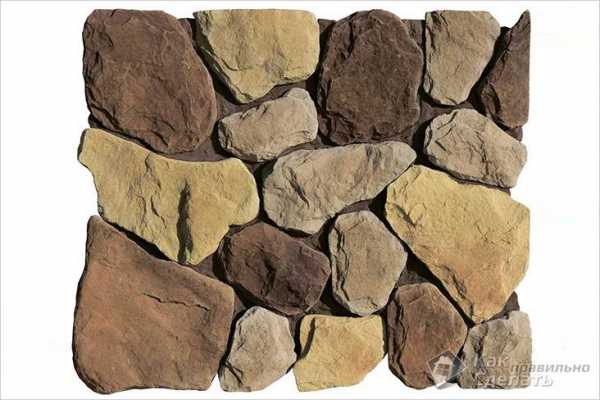

Как выбрать хороший камень

Прочный камень не крошится

Когда речь идет о природном, необработанном камне, то понятно, что это бут, однако он бывает разной прочности, которая зависит от состава. Это может быть ракушечник, доломит, известняк, булыжник и туф. Насколько такой камень подходит для устройства фундамента нужно проверять самостоятельно, не доверяя рекламе.

Для проверки прочности материала нужно сильно стукнуть по нему молотком. Подходящий камень издаст звонкий и чистый звук, при этом не разбиваясь.

Если звук глухой, а молоток оставляет в камне большие вмятины, с которых поднимается пыль, то, можно однозначно сказать, что такой материал для фундамента не подходит. Хороший камень скорее расколется, чем будет рассыпаться.

Бутовый камень можно найти даже в поле, но это очень хлопотно, ведь он тяжелый, а его потребуется несколько тонн, поэтому лучше заказать доставку у надежного, проверенного поставщика. Если у вас такого нет, то прислушайтесь к рекомендациям других людей.

Ограничения

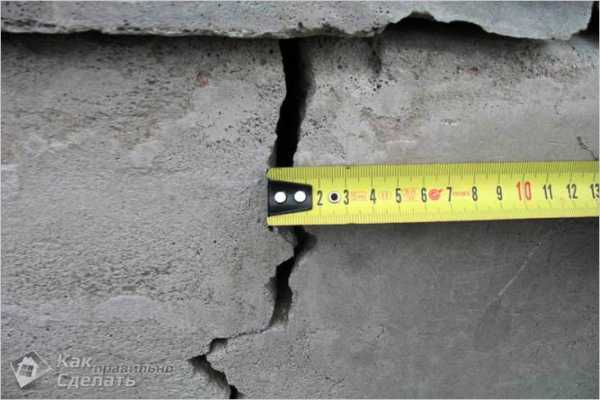

Трещина в стене из-за ненадежного фундамента

Это утверждение может звучать парадоксально, но на бутовом фундаменте нельзя строить легкие здания, иначе он прослужит недолго! Дело в том, что бутовая лента подвижная и у нее не такая жесткость, как у обычного фундамента. Исключением являются легкие деревянные здания, для которых неопасно то, что фундамент под ними немного «водит». Во всех других случаях нужна массивная бетонная или кирпичная стена, которая смогла бы с достаточной силой придавить бутовый фундамент, «усмиряя» его, иначе он и строение обязательно даст трещину.

Технология

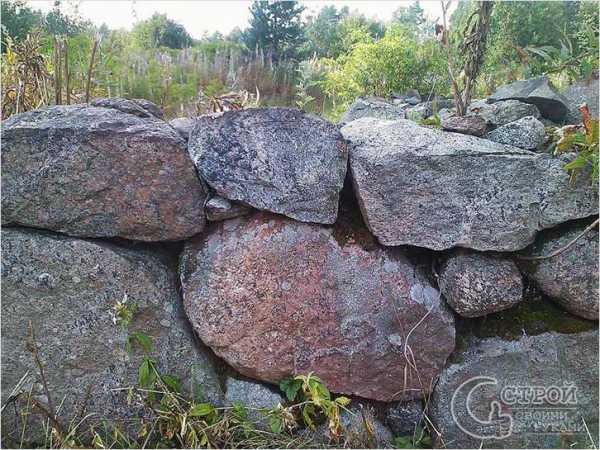

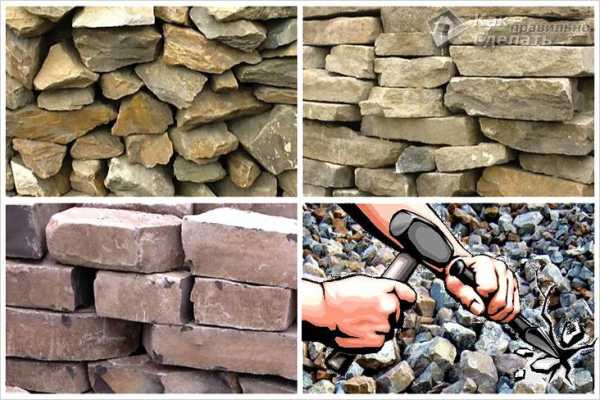

Плоскогранный камень

Для кладки из бута выбирают крупный плоскогранный камень, подбирая его по размеру и форме. Важно чтобы эти камни как можно плотнее прилегали друг к другу. Однако требуется очистить камень от различных примесей и земли, иначе не будет связки. К каким последствиям это приведет несложно догадаться.

К сожалению, в природе редко встречается камень с ровными краями, поэтому очень часто требуется плинтование. Так называется несложная обработка камня, с помощью которой получается ровная поверхность. Хорошо, когда есть возможность расколоть бутовый камень по шву, образовавшимся естественным путем. В таком случае нужно вставить в шов зубило и по трещине разломать его, но, чаще всего приходится иметь дело с камнем, который необходимо разметить, а потом по метке, вгоняя зубило со всех сторон, пользуясь им как клином и рычагом, разломать камень.

Камни твердых пород раскалываются с трудом, при этом от них могут откалываться небольшие осколки, и лететь в любую сторону, поэтому защитите лицо пластиковой маской, на руки наденьте крепкие перчатки, а тело защитите плотной одеждой!

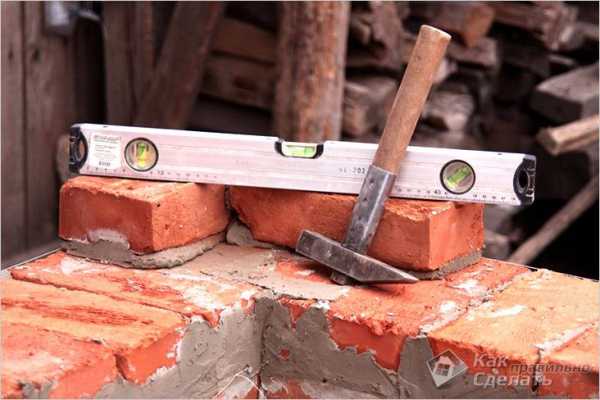

Инструмент

Инструмент строителя

Перечень несложный, но от его наличия зависит скорость выполнения работ. Итак, вам потребуются:

  • леска;
  • мастерок;
  • штыковая и совковая лопата;
  • корыто;
  • ведра;
  • различные уровни;
  • отвес;
  • рулетка;
  • кельма;
  • молоток-кирка;
  • кувалда;
  • трамбовка;
  • зубило;
  • бетономешалка;

Раствор, конечно, можно и без бетономешалки сделать, но ручной замес очень тяжелое дело, требующее больших усилий и занимающее много времени.

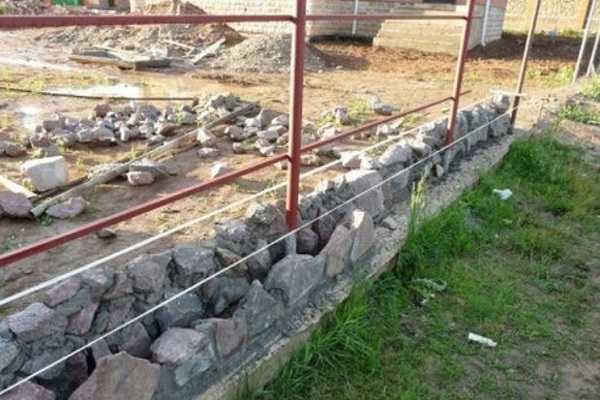

Приступаем к работе

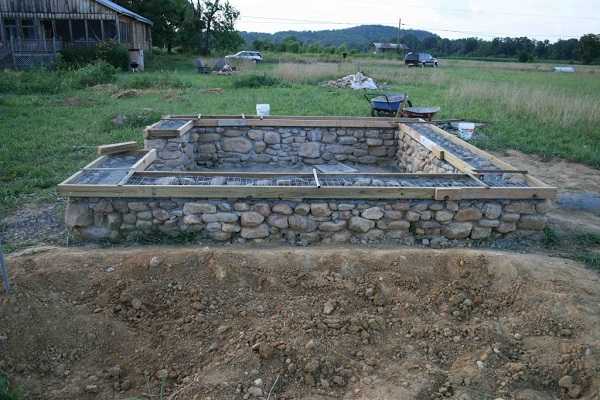

Фундамент из камня

Теперь можно приступать к строительству фундамента из камня, предварительно выбрав приемлемый вариант. При необходимости засыпьте основу щебнем, галькой или каменной крошкой. После выполнения этих работ можно строить опалубку. Перед тем как укладывать камни, вымочите их в воде один час. Такая процедура поможет очистить его и насытит водой, однако, этим нельзя увлекаться, стараясь посильнее напитать камень, так как потом не будет связки с цементным раствором.

Укладывайте камни горизонтальными слоями, подбирая более ровные края. Для того чтобы камни не соприкасались между собой, придется наносить много раствора, слой которого может достигать высоты 10 см при больших неровностях используемого камня. Когда требуемая высота фундамента достигнута, то укладывается сетчатая арматура, и заливается бетоном.

Советуем ознакомиться:

Видео

В этом видеоматериале рассказывается о том, в каком случае нужно подсыпать основу фундамента песком.

kakpravilnosdelat.ru

Фундаменты ленточные каменные: как сделать своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Фундамент из камня своими руками

До настоящего времени сохранились стены и фундаменты многих зданий из дикого камня. Сегодня в строительстве фундаментов прочное место занял сборный или монолитный бетон, но местные традиции или возможность приобрести строительный материал по низкой цене побуждают хозяев возводить фундамент из камня. Чтобы ни стало причиной выбора, необходимо знать все тонкости работы с диким камнем для достижения хорошего результата прочности и надежности основания дома.

Немного о камне

Свойства камня

Природа создала удивительный строительный материал, отличающийся долговечностью и прочностью. Камень используют для возведения фундаментов, стен, барбекю и в ландшафтном дизайне. Больших размеров природные каменные глыбы разрезают специальными машинами на равные части и используют для облицовки. Из природного камня можно вымостить на участке красивые садовые дорожки, облицевать забор, создать красивые альпийские горки.

Основные свойства камня:

  • Прочность — разбить натуральный камень не так просто.
  • Экологичность — материал создается природой без какого-либо вмешательства человека.
  • Высокий показатель устойчивости к разным воздействиям химического и климатического характера.
  • Эстетичность — камень бывает разного цвета, а на его гранях природа создает удивительной красоты рисунки. Используя эти качества, можно создавать целые композиции, отличающиеся своей первозданной красотой.
  • Долговечность — каменные строения могут стоять века.

Для строительных работ пригоден не любой камень. Материал расслаивающихся и мягких пород не подходит для возведения прочных строений и укладки фундамента.

Обратите внимание! Для устройства основания используют неправильной формы обломки прочных горных пород, называемых бутовым камнем.

Чтобы фундамент из камня получился надежным и крепким, а работать было легче, выбирают камни плоской формы. Большие глыбы горной породы раскалывают на месте строительства или обтесывают.

Преимущества и недостатки

Клумба из остатков камня

Преимущества устройства фундаментов из камня:

  • Высокий показатель прочности позволяет строить здания, отличающиеся длительностью эксплуатации.
  • Природный материал характеризуется высоким уровнем устойчивости к воздействию грунтовых разрушительных вод.
  • Для каменного фундамента не страшны никакие перепады температуры воздуха.
  • Возможность заменять дорогостоящие конструкции фундамента из железобетона на строительный материал более низкого ценового уровня.
Преимущества и недостатки каменных фундаментов

Недостатки каменных фундаментов:

  • Высокие трудовые затраты.
  • Необходимость возводить массивные конструкции, чтобы они могли выдержать большую нагрузку. При этом для такой же нагрузки нужны бетонные конструкции меньшего размера.
  • Большой расход строительного материала и труда при строительстве столбчатого фундамента.

Порядок строительства

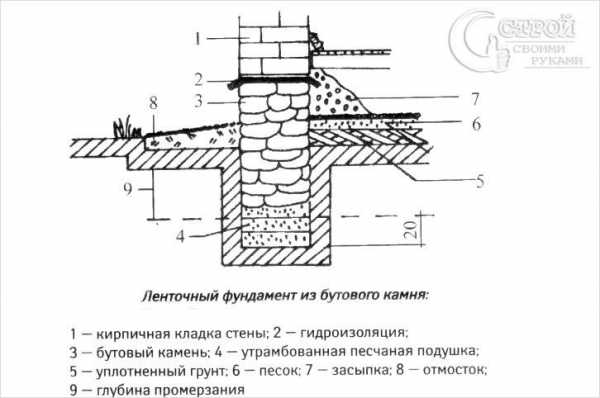

Схема фундамента из бутового камня

Шаг №1. Подготовка котлована под фундамент. Когда проект здания готов и получены все согласования на строительство, можно приступить к подготовке строительной площадки. Завозим в нужном количестве бутовый камень и другие строительные материалы. Приготовьте все необходимые инструменты. Поставьте разметку по проекту и выройте котлован. Глубина котлована должна быть ниже уровня промерзания почвы.

Шаг №2. Установка опалубки. Если грунт сухой и прочный, опалубку можно не ставить, а бутовый камень укладывать прямо в траншею. При осыпающемся грунте ставится обычная опалубка или используются листовые, рулонные материалы.

Обратите внимание! Вентиляционные и коммуникационные отверстия предусматриваются до начала закладки бутового камня. Готовый фундамент из камня сверлить очень трудно.

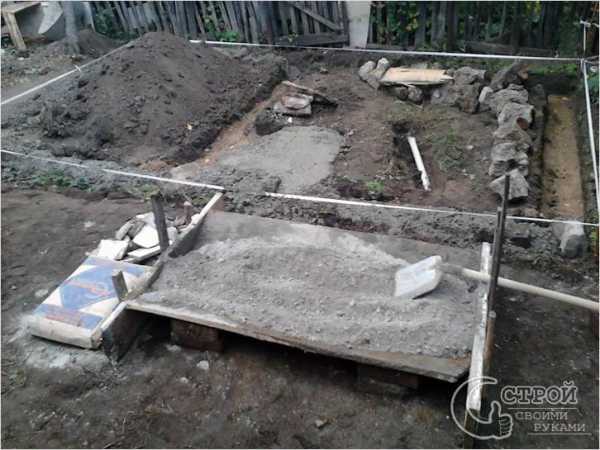

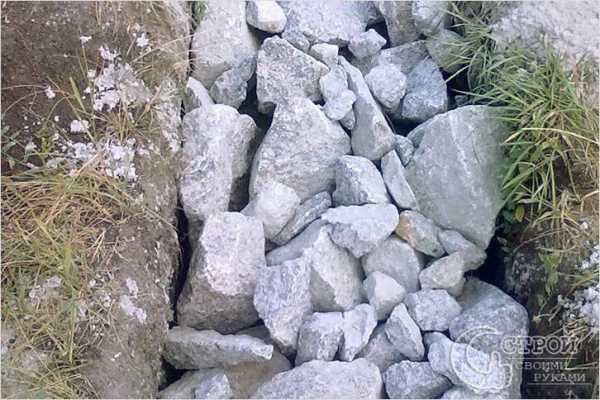

Траншея, заполненная бутом

Шаг №3. Кладка бутового камня. Днище траншеи следует засыпать 25 см слоем песка, утрамбовать и приступить к кладке первого слоя камня. Для этого выбирают самые большие камни и с силой укладывают их на песок, чтобы они легли прочно и не двигались. Если глубина фундамента 50 см, то его ширина должна быть от 65 см до 70 см.

Обратите внимание! Перед закладкой камня в фундамент его обязательно нужно вымочить. Впитав в себя воду, бутовый камень очистится от мелких осыпающихся частиц и будет лучше сцепляться с цементом. Сначала намочить, а потом дать немного обсохнуть.

Камень тщательно подбирают по форме, выкладывая первый ряд и углы последующих. Если нет бутового камня нужной формы, нужно обтесать более близкий по форме кусок зубилом и кувалдой. Пустые места между большими глыбами заполняют мелкими фракциями, образованными после обтесывания. Уложенный ряд заливают жидким раствором цемента, а затем кладут песчано-цементный раствор. К кладке следующего ряда приступают соблюдая перевязку.

Обратите внимание! При использовании для стен здания бетонных блоков, кирпича верхняя часть фундамента должна быть армированной. Для этого в фундамент из камня ложится арматурная сетка и заливается раствором.

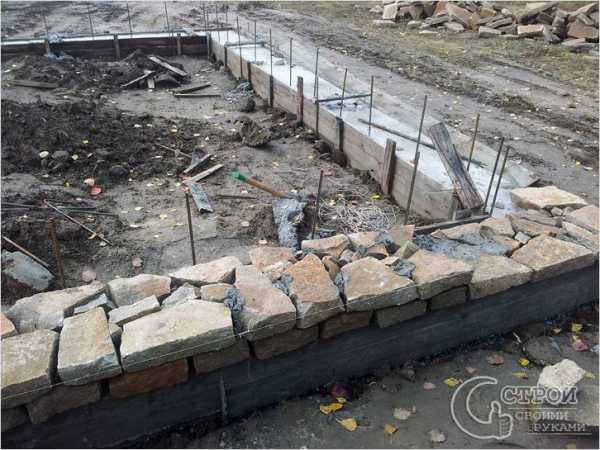

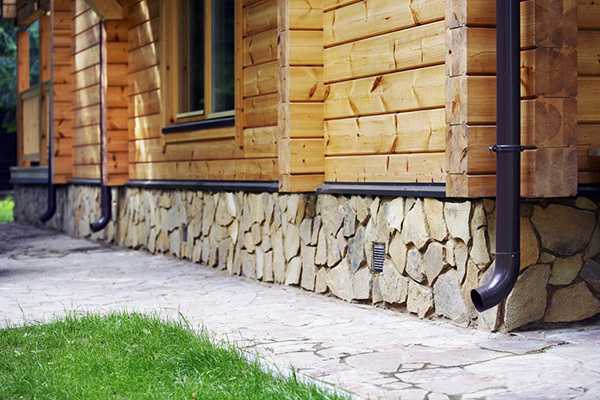

Фундамент из камня в современном строительстве

Шаг №4. Снятие опалубки. Когда фундамент из камня набрал прочность, наступило время разбирать опалубку. Между стенкой траншеи и каменным фундаментом остается пустое пространство. Его нужно засыпать мелкими кусками камня. Получится отличная водоотводящая прослойка.

Остатки камня можно использовать для создания красивой альпийской горки на приусадебном участке и мощения садовых тропинок.

Видео

О нюансах заложения бутового фундамента ниже:

Фото

Строительство из бутового камня Разметка Природный камень в строительстве ленточного фундамента Бутовый фундамент

stroysvoimirukami.ru

Фундамент из натурального камня | Советы для возведения фундамента

Если у вас есть возможность создавать для вашего будущего дома фундамент из природного камня – не раздумывайте. Ленточный бутовый фундамент исторически является замечательной несущей основой. Его особенность в том, что такой фундамент издавна и успешно применяют не только для стандартных условий, но и для глубоко промерзаемых или вспучиваемых грунтов.

Бут добывают в местах залегания вулканических и осадочных пород, поэтому он отличается особой крепостью. И практически не имеет ограничений по сроку действия. Высокая сопротивляемость к перепаду температур делает камень незаменимым в наших климатических условиях. Фундамент из бута стоек к воздействию грунтовых вод в виду малого коэффициента водопоглощения.

Наиболее распространенные технологии изготовления фундамента из натурального камня:

  • кладка природного камня в фундамент;
  • бетонная отливка фундамента с применением бута в качестве наполнителя;

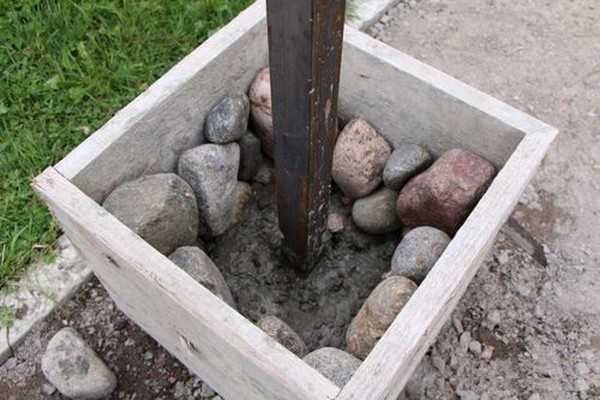

  • столбчатый фундамент для сруба;
  • обкладка фундамента натуральным камнем.

Советы для возведения фундамента из природного камня

  • Выбирайте бутовый камень – обломки скальных пород. Фундаменты выдерживают проверку временем до 150 лет. Не рекомендуется выбирать для цоколя известковые камни.
  • Выбирайте плоские камни, их легче укладывать в ряды. Самые крупные камни раскалывают или обтесывают.

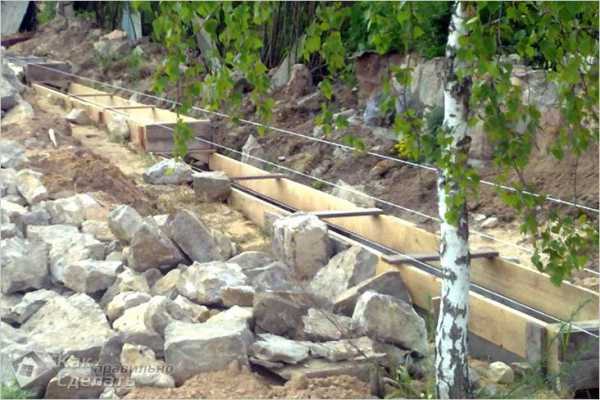

  • Бут можно укладывать в траншею или в опалубку (если грунт осыпающийся).
  • Ширина фундамента должна быть на 15-20 см больше его высоты.
  • При почве пучинистой или излишне влажной фундамент устраивается ниже уровня промерзания почвы.
  • Для сухих и прочных грунтов заглубление фундамента – не менее 50 см.
  • На дно укладывается песок, на него – самые большие камни, которые с силой вдавливаются в песок до устойчивого положения.
  • Для лучшего сцепления камня с бетонным раствором бут вымачивается в течение одного часа в воде. Затем его слегка высушивают.
  • Если требуется арматура, то она используется только в виде вертикальных стержней.
  • Пустое пространство в основании засыпается щебнем из такого же осколочного камня и только затем заливается бетонный раствор.

kromlex.ru

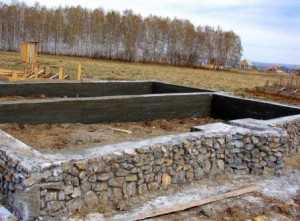

Фундамент дома из природного камня: бутовый цоколь

Узнаем о каменном фундаменте, условиях, при которых возможно его устройство, подходящих породах и типах камней, а также подробно опишем технологию бутовой кладки.

Основание дома не обязательно должно состоять исключительно из монолитного бетона. Сегодня мы расскажем о каменном фундаменте, условиях, при которых возможно его устройство, подходящих породах и типах камней, а также подробно опишем технологию бутовой кладки.

Фундамент из бутового камня

  • Главные отличия бутового фундамента
  • Геологическая обстановка
  • Выбор камня для фундамента
  • Подготовка траншеи
  • Кладка бутового фундамента

Главные отличия бутового фундамента

Как известно, железобетон практически идеально совмещает в себе такие свойства строительных материалов, как прочность на сжатие и устойчивость к изгибающим воздействиям. Это позволяет возводить на бетонном основании постройки значительной массы, пренебрегая при этом неоднородностью нижележащих слоёв грунта. Но в ряде случаев нет необходимости обеспечивать оба эти условия.

Бутовый фундамент — это кладка из относительно крупных камней. За счёт прочности каменных пород основание воспринимает даже очень большие нагрузки, а относительная дешевизна основного материала позволяет сделать фундамент более массивным.

Бутовая кладка не имеет армирования и сосредоточение нагрузок для неё критично, однако за счёт своей массивности, увеличенной площади опоры и залегания на большой глубине, где слои грунта гораздо плотнее, такое основание также весьма устойчиво.

Отдельно стоит упомянуть о декоративных и эксплуатационных качествах бутового фундамента. Он в меньшей мере подвержен силам морозного пучения, не требует дополнительной защиты, а надземная часть бутовой кладки — практически готовый цоколь с уникальным внешним видом. Но для возможности устройства каменного фундамента требуется соблюдение ряда условий:

  • Благоприятная геологическая обстановка.
  • Отсутствие сейсмической активности.
  • Доступность природного камня в регионе строительства.
  • Способность материала стен противостоять сосредоточенным воздействиям или устройство армопояса.

Геологическая обстановка

Перед тем как заложить основание дома и тем самым окончательно утвердить проект, требуется согласовать возможность устройства фундамента из бутовой кладки. Для этого требуется провести гидрогеологические изыскания — осуществить проколы грунта ниже глубины промерзания, два раза в сезон определить динамику грунтовых вод и сдать отобранные с опорной глубины образцы на проверку физико-механических характеристик грунта.


 Идеальными условиями эксплуатации бутового фундамента считаются такие, при которых УГВ не поднимается ближе 20–30 см к плоскости залегания фундамента. Исключения возможны, но при этом структура основания меняется: подтапливаемая часть укладывается без связки раствором, но с тщательной трамбовкой и расщебёнкой.

Любой бутовый фундамент должен залегать ниже глубины промерзания. Исключение из правила составляют непучинистые грунты — скальные и обломочные, а также крупные и средние пески.

Требования к опорному грунту те же, что и при строительстве сборных блочных фундаментов, они подробно описаны в СП 50–101–2004. Основные требования — однородная плотность грунта во всех точках, отсутствие просадочных свойств и несущая способность, соответствующая массе здания и площади опоры.

Выбор камня для фундамента

Следует различать понятия бутобетона и бутовой кладки. Первое — это метод снижения расхода бетонной смеси путём заполнения неармированных участков массива камнем или строительным (бетонным) боем. Бутовая кладка же — это массив, не имеющий армирования и не менее чем на 80% состоящий из природного камня.

Камень для бутового бетона может использоваться абсолютно разный. Конечно, преимущество отдаётся скальным и магматическим породам, которые за счёт высокой плотности обеспечивают массивность и устойчивость основания.

Но могут применяться также известняк и песчаный сланец при условии, что они добыты в открытых разработках. Отработанная порода из подземных выработок не подходит: попадая под атмосферное давления, она расслаивается и приобретает рыхлую структуру.

Обычно происхождение бутового камня не приходится выбирать, используется то сырье, которое доступно в регионе строительства. Однако если выбор всё же есть, нужно учитывать компромисс между прочностью и простотой обработки.

Во-первых, средняя масса основных элементов бутовой кладки составляет 30–50 кг, более крупные и тяжёлые камни могут укладываться исключительно на углах и перевязках. Ввиду сказанного может потребоваться расколоть слишком крупные камни.

Кроме того, камни могут требовать обработки для устранения острых выступов и граней. В идеале камни должны иметь форму неправильного многоугольника, который вписывается в параллелепипед с длиной 50 см, шириной 20–30 см и высотой до 20–25 см.

Для этого самые крупные элементы подвергают плинтовке, в процессе которой отесываются основные поверхности, которые должны быть как можно более плоскими. Все камни, использующиеся в бутовой кладке, обязательно должны отмываться водой и металлической щёткой, с особой тщательностью на тех гранях, которые не образовались сколами при обработке.

Подготовка траншеи

Бутовый фундамент имеет в нижней части ширину на 20–30% больше, чем ленточный с расчётной опорной способностью. Таким образом, в поперечном срезе лента приобретает форму трапеции, верхнее основание которой должно быть по меньшей мере на 20 см больше толщины стен с учётом отделки. Именно благодаря такой форме теряется восприимчивость к силам бокового пучения.


Схема фундамента из бутового камня

Траншея копается на 20 см ниже глубины промерзания при ширине, равной нижней части фундамента. Дно усыпается одним слоем щебня фракции 20–40, а затем очень тщательно трамбуется деревянной колодой с металлическим пятаком. После этого стенки траншеи закрывают полиэтиленовой плёнкой, края которых отворачиваются за борта и придавливаются камнями. Задача плёнки — не допустить попадания частиц грунта в толщу фундамента в процессе кладки.

Когда стенки траншеи закрыты, её дно отсыпается щебнем фракции 10–20 тонкими слоями, каждый из которых тщательно уплотняется ручной трамбовкой. Послойное уплотнение выполняется до тех пор, пока общая толщина подушки из щебня не составит 20 см.

Кладка бутового фундамента

Первый ряд бутовой кладки выполняется самыми крупными камнями, которые располагаются длинной стороной вдоль направления траншеи. Для нижнего ряда следует отобрать камни, имеющие две параллельные грани и примерно равные по высоте. При необходимости элементы кладки плинтуют, а все образованные пустоты заполняют расщебёнкой.

Следующий ряд камней укладывается в поперечном направлении. При этом перевязка раствором между первым и вторым рядом не выполняется, промежутки между элементами кладки также засыпают мелким щебнем, который уплотняют молотком. Перевязка раствором осуществляется при укладке третьего и последующих рядов. При этом можно выбрать один из способов бутовой кладки — под залив или лопатку.

Первый подразумевает укладку крупных камней на высоту около 70–80 см, подогнанных как можно плотнее, но с образованием вертикальных пробелов. Когда камни уложены, фундамент заливается жидким бетоном класса 7,5 или выше с наполнителем мелкой фракции, как правило, используется каменная крошка, гранитный или шлаковый отсев.

Кладка под лопатку — классический метод устройства бутового фундамента. Кладка выполняется послойно, при этом направление основных камней меняется с продольного на поперечное для дополнительной перевязки. Каждый крупный камень всегда устанавливается самой широкой и плоской стороной вниз, при этом на предыдущий слой кладки должно быть нанесено небольшое количество цементного раствора.

Когда выложен целый ряд, сверху на него набрасывают лопатой раствор, а затем — обломки, оставшиеся после плинтовки, либо щебень крупной фракции. С помощью металлического лома проводят штыревание, добиваясь, чтобы мелкий наполнитель заполнил всё свободное пространство как можно плотнее. Когда верхний слой цемента немного схватился, производится укладка следующего ряда.

Оба типа кладки ведутся с тем расчётом, чтобы её ширина с каждым слоем становилась немного меньше. После укладки очередного ряда, ширина которого меньше предыдущего, плёнку приподнимают и засыпают пазухи небольшим количеством грунта. Когда фундамент достиг уровня земли, техника кладки либо меняется на декоративную с тщательной подгонкой камней и расшивкой швов, либо возводится опалубка и заливается бетонный пояс с верхним и нижним армированием высотой около 20–25 см. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru
