Фундамент для дома из ФБС

ФБС (ГОСТ 13579-78) — это сплошные блоки из железобетона, предназначенные для строительства фундаментов, стен подвалов и цокольных этажей. Фундамент из таких блоков не используется для тяжёлых многоэтажных зданий, зато для таких строений, как баня, гараж или садовый домик будет идеальным вариантом. Он требует минимальных временных затрат на возведение и обладает отличными характеристиками прочности.

Фундамент для дома из ФБС

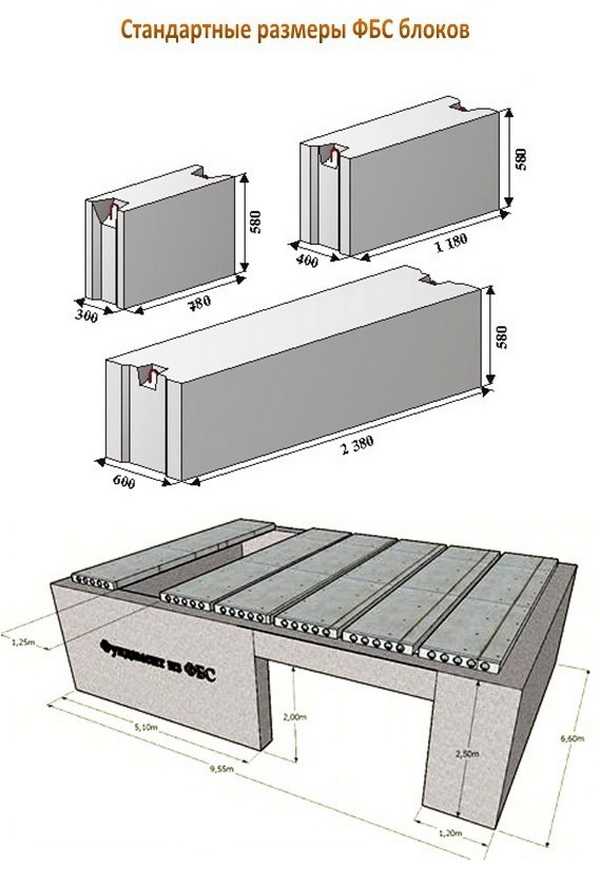

Схема фундамента из блоков ФБС

ГОСТ 13579-78 (в актуальной редакции). Блоки бетонные для стен подвалов. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 13579-78

Содержание статьи

Создание плана и выбор блоков

Строительство фундамента из блоков ФБС требует привлечения какой-либо подъёмной техники, так как даже самые маленькие по размеру блоки невозможно перемещать своими силами.

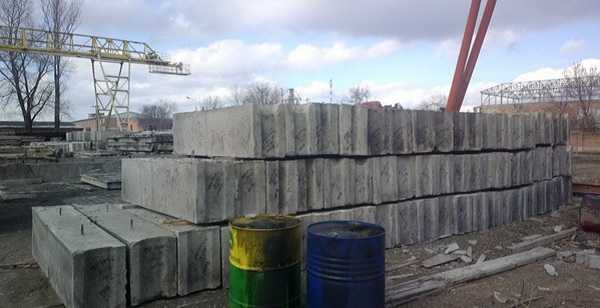

Блоки ФБС

Зачем использовать ФБС-блоки

Для начала нужно выбрать размер блоков. Следует иметь в виду, что чем крупнее блоки, тем прочнее готовый фундамент, так как в нём будет меньше швов (конечно, тут следует избегать максимализма). Поэтому выбираем для своей бани (или иного легкого сооружения) блоки, идеально подходящие под её предполагаемые габариты.

Таблица. Размеры блоков ФБС.

Блоки ФБС	Длина	Ширина	Высота	Вес
ФБС-9-3-6т	88	30	58	350
ФБС-9-4-6т	88	40	58	470
ФБС-9-5-6т	88	50	58	590
ФБС-9-6-6т	88	60	58	700
ФБС-12-3-6т	118	30	58	460
ФБС-12-4-3т	118	40	28	310
ФБС-12-5-3т	118	50	28	390
ФБС-12-5-6т	118	50	58	790
ФБС-12-6-3т	118	60	28	460
ФБС-12-6-6т	118	60	58	960
ФБС-24-3-6т	238	30	58	970
ФБС-24-4-6т	238	40	58	1300
ФБС-24-5-6т	238	50	58	1630
ФБС-24-6-6т	238	60	58	1960
ФБС-12-4-6т	118	40	58	640

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Можно составить план строительства фундамента на бумаге, но гораздо проще скачать специальную компьютерную программу для проектирования. С её помощью можно легко рассчитать, какое количество блоков потребуется на всё строительство.

Тщательно размечаем схему укладки блоков, их перевязки. Не забываем отметить пути пролегания коммуникаций и отверстия для их монтажа.

Недостатки ФБС-блоков

Ленточный фундамент для бани из блоков

Схема устройства ленточного фундамента

Этапы работы — пошаговая инструкция

Шаг 1. Расчищаем место, определяем углы будущего строения и вбиваем арматуру или колышки для разметки. На них натягиваем леску или шнур. Сначала создаём внешний контур траншеи, а затем так же размечаем внутренний контур. Колышки следует вбивать примерно на два сантиметра от края будущей траншеи, чтобы при выемке земли они не выпали раньше времени. Ширина траншеи должна быть примерно на 10 — 20 см больше выбранной ширины блока, а глубина обычно рассчитывается из схемы —

глубина промерзания + 25 см. Но в северных районах это правило не действует, поэтому там берут ориентировочную глубину 60 см.

Разметка внешнего контура будущего фундамента

Рытье траншеи с помощью спецтехники

Нужно правильно рассчитать ширину траншеи

Шаг 2. Тщательно выравниваем дно траншеи, используя строительный уровень, и засыпаем его слоем песка 10-15 сантиметров. Поливаем водой и тщательно уплотняем трамбовкой. Поверх насыпаем слой щебня, также 10 сантиметров.

Обустройство подушки (в данном примере — из щебня)

Калькулятор расчета количества песчано-гравийной смеси для подушки фундамента

Перейти к расчётам

Шаг 3. Затем нужно смонтировать опалубку для заливки подушки из бетона (некоторые делают песчаную подушку, но мы этот вариант не рассматриваем, так как он не отличается прочностью и не подходит для мягких и сыпучих грунтов). Опалубку изготавливаем из обрезных досок, толщиной 25 мм. По углам их можно скреплять саморезами или другим доступным способом. С внутренней стороны ввинчиваем саморезы и натягиваем шнур, по которому можно будет выравнивать верхний край залитого раствора.

Альтернативный вариант — использовать вместо бетона все те же блоки ФСБ

Процесс укладки блоков

Шаг 4. Армирование подушки. Стандартная толщина подушки под фундамент из ФБС блоков составляет 20 см. Ширина соответствует ширине нижнего ряда блоков (30-40 см). Для армирования изготавливаем две сетки, которые размещаются, соответственно, на расстоянии 2-3 см от нижнего и верхнего края подушки так, чтобы после заливки металлическая сетка полностью ушла в бетон. Сетку вяжем из прутков диаметром 12-14 мм с ячейкой 10х10 см. Скрепляем гибкой проволокой. Ширину сетки также делаем на 4-6 см меньше будущей ширины подушки, чтобы проволока была полностью скрыта. Два ряда сетки закрепляем на нужном расстоянии друг над другом при помощи отрезков прутка, установленных вертикально. Частоту их установки подбираем по необходимости, чтобы не было провисания сетки.

Армирование

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Шаг 5. Заливка подушки фундамента. Очень важно залить всю подушку одновременно, как можно быстрее, чтобы не образовывались слои с разной степенью застывания. Это оказывает решающее влияние на прочность конструкции. Поэтому если фундамент довольно большой, то лучше заказать строительный миксер. Но можно быстро залить и самостоятельно, используя бетономешалку. При заливке протыкаем массу прутком и постукиваем киянкой по борту опалубки, чтобы избежать образования воздушных полостей. Верхний край выравниваем по натянутому шнуру. После этого бетон должен застывать 3-4 недели. Прикрываем его плёнкой, а в жаркое время нужно время от времени дополнительно поливать водой, чтобы не пошли трещины.

Поверх арматурных прутов залит бетон

Еще одно фото процесса

Шаг 6. Укладка ФБС блоков. После застывания бетона приступаем к монтажу блоков. Для их укладки нужно вызвать погрузчик или кран. На самом деле, это совсем недорогая услуга, зато укладка всего фундамента будет проведена в один день. Для укладки блоков лучше всего использовать раствор бетона марки М100. Перед укладкой каждого блока смазываем раствором верхний край нижнего блока и торец бокового, а по мере укладки блоков краном или погрузчиком, направляем и корректируем, чтобы стенка получалась идеально ровной. Укладку каждого последующего ряда ведём в противоположном направлении. Каждый ряд обязательно проверяем при помощи строительного уровня. После завершения укладки хорошо промазываем раствором все швы снаружи и заравниваем их.

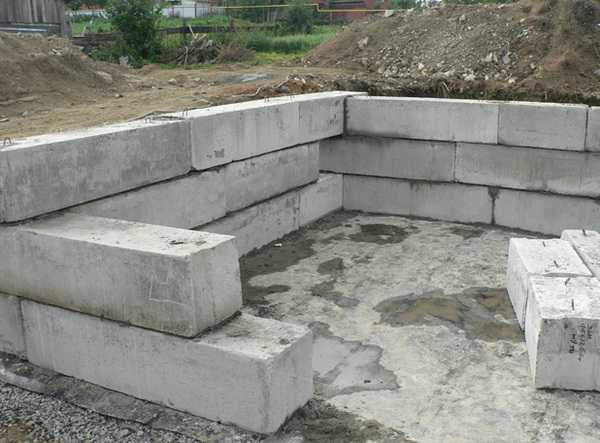

Укладка ФБС блоков

Процесс укладки ФБС блоков

Для работы также использовалась спецтехника

Шаг 7. Устройство гидроизоляции. Блоки ФБС не очень устойчивы к разрушительному воздействию влаги, поэтому при использовании их нужна тщательная гидроизоляция. Не рекомендуется использовать гидроизоляцию из рубероида, так как он через два-три года отслаивается и теряет свои свойства. Наилучший вариант — специальная изолирующая мастика. Её наносим на фундамент в два слоя с некоторым промежутком по времени. Использовать марки гидроизолирующей мастики, которые не требуют нагревания, удобнее, но те, которые плавят перед нанесением, зачастую обеспечивают лучшую гидроизоляцию. Что именно выбрать — решаем на месте. После гидроизолирования проводится обратная засыпка пустот между фундаментом и грунтом. Если грунт стабильный, можно проводить обратную засыпку изъятой ранее почвой, а на пучинистых грунтах засыпка делается из щебня или гравия.

Гидроизоляция фундамента

Использовалась специальная мастика

Шаг 8. Изготовление армированного пояса. Изготовление армированного пояса. Армирующий пояс на данном типе фундаментов изготавливают не всегда, но следует знать, что он намного увеличивает прочность конструкции на неустойчивых грунтах. При строительстве армированного пояса самой большой проблемой является настолько точная подгонка досок опалубки к стенке из блоков, чтобы бетонный раствор не протекал между ними. Дополнительное стягивание досок снизу осуществляется посредством проволоки, протянутой поперёк будущего фундамента. Прутки арматуры (диаметром 10-12 мм) связывают в конструкцию в форме цилиндра и помещают внутрь опалубки. Заливка смесью бетона и ведение срока его затвердевания осуществляется аналогично процессу заливки нижней армированной подушки.

Примечание. Толщина/ширина песчаной засыпки и бетонной подушки существенно зависят от того, какой размер блоков вы выбрали для строительства. Ниже показан ещё один вариант соотношения размеров (измерения даны в миллиметрах).

Поперечный разрез ленточного фундамента из блоков

Как сделать столбчатый фундамент для бани из блоков?

Блоки для столбчатого фундамента

Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.

Незаглубленный столбчатый фундамент

Подробная схема устройства каждого столбика фундамента из блоков

Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.

Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом

Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия

Строительство столбчатого фундамента из блоков

Обвязка из деревянного бруса

Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.

Видео — Строительство фундамента из блоков ФСБ

Видео — Как построить фундамент из блоков ФСБ

stroyday.ru

Фундаментные блоки своими руками | Фундамент для Дома

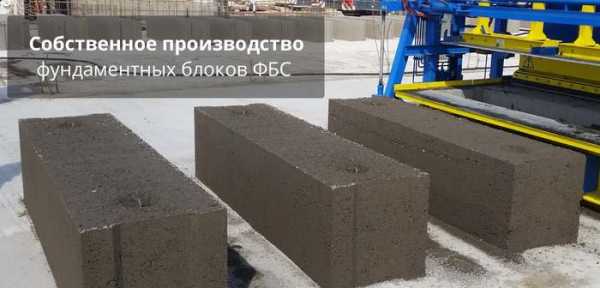

Первый вопрос, который задает себе каждый человек решивший сделать фундаментальные блоки сам — это из чего же их делать. Технология производства фундаментальных блоков подразумевает строительство небольшого здания, будь то гараж или небольшой дачный домик. Чтобы сделать фундаментальные блоки своими руками вам понадобится:

• Форма для отливки блоков:
• Гранитный щебень;
• Портландцемент высокого качества;
• Песок кварцевый;
• Оборудование для производства фундаментальных блоков – виброустановка погружная.

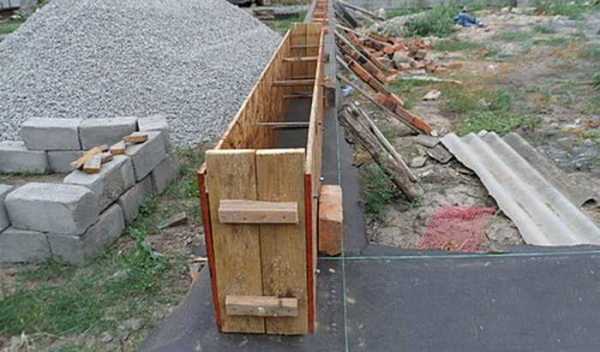

Изготовление формы для блоков ФБС своими руками

Самым затратным из всех этапов является возведение фундамента и именно на этом этапе можно приложить руку и изготовить фундаментальные блоки своими руками.
Чтобы производство фундаментальных блоков прошло правильно необходимо соблюдать порядок действий. Первое что нужно сделать — это определиться с размерами. Можно смастерить опалубку, которая имеет размер стандартного блока (2,4х0,6х0,4м).

Заливать фундаментальные блоки в форму из опалубки и переставлять ее дальше, таким образом действовать до конца заливки фундамента.

Опалубка получается многоразовая и чтобы не использовать автокран для доставки и монтажа, производство блоков ФБС нужно проводить непосредственно на месте размеченного фундамента.

Из чего сделать блоки ФБС?

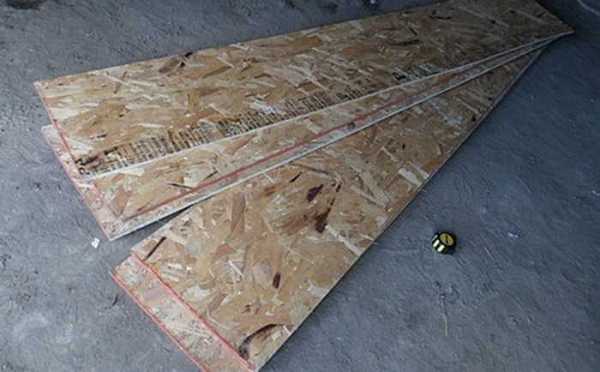

Для изготовления формы для фундаментальных блоков нужно взять многослойную фанеру OSB. Ее ширина должна соответствовать высоте блоков, а длина должна составлять более чем 20 см, чем длина блоков. Изготавливая формы для фундаментальных блоков фанеру необходимо зачистить и окрасить водостойкой краской. Производство фундаментальных блоков подразумевает использование влагоустойчивой фанеры, которая не деформируется при попадании на нее воды.

Фанеру окрашивают с обеих сторон и после ее высыхания от краев делают поперечные прорези глубиной около 5 мм с помощью ножовки. Далее между краев фанеры и прорезью нужно просверлить отверстие для болтов, стяжки диаметром 14 мм.

Из подготовленного стального листа вырезаем две прямоугольные части, стороны которых соответствуют длине и ширине блоков ФБС.

После всех подготовительных работ можно приступать к сборке формы для фундаментальных блоков. Для этого все части склыдываются на ровную поверхность, фанера покрашенными сторонами укладывается вовнутрь. В пропилы нужно вставить металлические листы, а в отверстия стержни. Рядом со стяжкой на внутренней стороне фанеры фиксируем деревянные вставки для установки ширины блока. Затем затягиваем гайки и наша форма готова. Помните, что форма для фундаментальных блоков должна быть разборная, иначе вы можете повредить изделие при вынимании его из опалубки.

Готовим раствор для блоков

Изготовление блоков ФБС требует приготовление раствора. Для этого берем щебенку (4 части), крупный песок (2 части), цемент (1 часть) и воду.

Чтобы фундаментальные блоки своими руками получились прочными, раствор после перемешивания должен остаться вязким. Консистенция регулируется с помощью воды.

Перед заливкой блоков в форму можно поставить деревянные бруски, которые при застывании образуют пазы для последующей укладки. Это поможет сделать сцепку между ними прочнее. Что упростит укладывание блоков в фундамент. Заливку смеси в форму осуществляем на ровной поверхности с применением строительного уровня.

Для того чтобы изделие не потрескалось во время высыхания его накрывают пленкой и в течение двух дней поливают водой. Перед применением блоки должны хорошо просохнуть в течение трех недель. За это время они, достигнут нужной прочности и твердости. Обязательно следите, чтобы на блоки не попадали солнечные лучи.

После полного застывания опалубку можно разбирать. Как видим, изготовление блоков ФБС процесс длительный и трудоемкий, но не сложный.

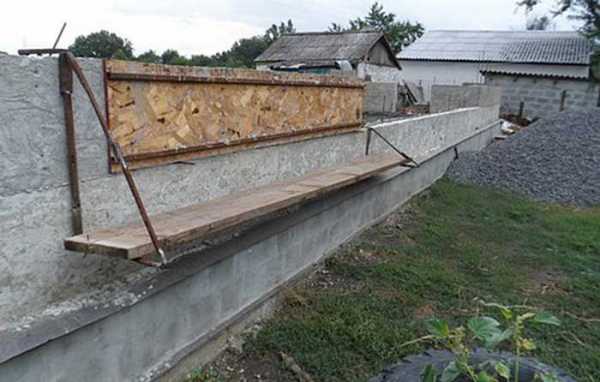

Уплотнение фундаментальных блоков своими руками

Укладывать бетон в форму нужно так чтобы не было пустот, а углы были заполнены равномерно. После заливки бетон нужно хорошо уплотнить. Для этого берем небольшую лопаточку и втыкаем ее в раствор. Таким образом, бетон утрамбуется и усядется в форме. Чтобы процесс производства пошел быстрее можно сделать несколько форм.

funddom.ru

Как делают фундамент из блоков: полное описание технологии

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

fundamentaya.ru

Фундаментные блоки своими руками

Если бюджет на строительство ограничен или просто хочется сэкономить, некоторые этапы возведения здания придётся выполнять собственноручно. Поскольку затраты на сооружение фундамента составляют примерно 1/5 стоимости всей постройки, а сам процесс достаточно прост в реализации, можно изготовить фундаментные блоки своими руками.

Работы выполняются в следующем порядке. Сначала необходимо определиться с размерами. Поскольку решено, насколько это возможно, обойтись собственными силами, и с максимальной экономией пиломатериалов.

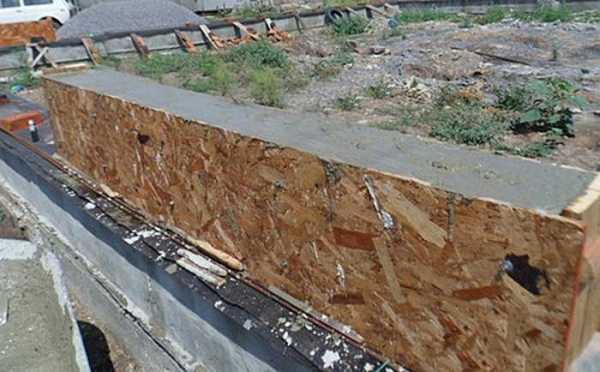

Достаточно соорудить опалубку размером со стандартный блок ФБС вот его размеры 2,4 х 0,6 х 0,4 м. и постепенно после заливки очередного блока переставлять опалубку дальше, до окончательной заливки фундамента, таким образом наша опалубка будет использоваться много раз.

При таком подходе кроме экономии пиломатериалов мы также сэкономим на использовании автотранспорта для доставки готовых блоков и автокрана для их монтажа. Что бы изготовленные блоки не нужно было перемещать, установку опалубки и заливку бетона необходимо производить на месте размеченного фундамента.

Как сделать фундаментные блоки своими руками

Для создания опалубки следует взять фанеру OSB, ширина которой равна высоте блоков, а длина – на 20 см больше их длины. Одна сторона фанеры зачищается и окрашивается водостойкой краской.

После высыхания на окрашенной стороне обеих фанер в 10 см от краёв ножовкой делаются поперечные пропилы глубиной примерно в 5 мм.

Расстояние между ними на каждой заготовке из фанер должно быть равным длине блоков. Теперь между краем каждой фанеры и пропилом, примерно посередине, сверлятся отверстия диаметром 14 мм – для болтов будущей стяжки.

Из стального листа толщиной 1 мм вырезаются два прямоугольных куска: одна сторона каждого равняется высоте блоков, другая – ширине.

Они послужат в качестве торцевых вставок опалубки, для них и делались пропилы, так же можно использовать фанеру или обрезную доску.

Осталось приготовить несколько стальных стержней диаметром 12 мм и длиной, на 10 см превосходящей ширину блоков, с резьбой на концах, – и можно приступать к сборке.

Заготовки из фанеры укладываются на ровную поверхность параллельно друг другу окрашенной стороной вовнутрь. В пропилы вставляются металлические торцы, а в круглые отверстия – подготовленные стержни.

Прежде чем стянуть конструкцию гайками, с внутренней стороны фанеры, рядом со стяжкой, следует установить деревянные проставки для фиксации ширины блока.

Теперь гайки затягиваются и опалубка готова.

Для приготовления раствора 1 часть цемента соединяется с 2 частями песка и 4 частями гравия. Для того, чтобы блоки получились прочными, смесь после тщательного перемешивания должна остаться достаточно вязкой.

Нужная консистенция достигается регулировкой подачи воды. Перед заливкой раствора с внутренней стороны торцевых стенок, посередине, можно установить деревянные бруски. Впоследствии они удаляются и остаются пазы, которые при укладке готовых блоков заполняются раствором.

Это усиливает сцепку между ними, отчего фундамент становится прочнее. Теперь форма заполняется смесью и утрамбовывается. Во избежание растрескивания при высыхании конструкция накрывается плёнкой и в течение двух дней регулярно поливается водой, после чего опалубку можно разобрать.
